PARCOURS UNIVERSITAIRE

Licence 3

Semestre 1

Projet architectural, urbain et paysager

Architectoniqueettechnologiesdel’architecture / Studio Adeline

Construire le projet d’architecture, Lumière, Structure, Enveloppe Atmosphères

Benoit Adeline / Pierre Gerbier

Semestre 2 (en cours)

Projet architectural, urbain et paysager

Synthèsearchitecturale,urbaineetpaysagère/ Studio Okotnikoff

Projet architectural, urbain et paysager - Nature en ville

Licence 2

Semestre 1

Projet architectural et urbain

Grammaire,syntaxe,narration,composition,organisationde l’architecture / Studio Galloo

Poésie du Langage Architectural, Expérimentation et Représentations.

Fabrice Galloo / Patrice Bouvier / Elizabeth Polzella / Adrien Cuny / Clément Daneau / Sophie Paviol

Semestre 2

Projet architectural et paysager

Phénoménologie,Ambiances,etMatérialitésdel’Architecture / Studio Chansavang Vielfaure

Refuge Bioclimatique à Sarcenas dans le PNR de la Chartreuse

Quentin Chansavang / Damien Vielfaure / Anna Laura Bourguignon / Laure Ribeiro / Marie Pascaline Thiollière

Licence 1

Semestre 1

Iniation aux fondamentaux de l’architecture

Lecturedel’espace,représentationetgéométrie.

Exercices autour de la pensée architecturale de Tadao Ando

Dominique Putz / Valérie Cargnel / Cédric Roze / David Pigetvieux / Stéphane Delfino.

Semestre 2

Iniation aux fondamentaux de l’architecture

Initiationauprocessusdeconceptionetauxlangagesde l’architecture,àlagéométrieperspectiveetauxcultures constructives

Exercice Masse & Ossature

Pascal Rollet / Damien Vielfaure / Sébastien Freitas / Elizabeth Polzella / Basile Cloquet / Sylvain Mongellaz / Pierre Geroudet / Hugo Gasnier / Louise Lemoine / Emmanuel Mille

Yvan Okotnikoff / Laure Ribeiro / M. Figueras /M. Granoux

LICENCE 1

Semestre 2

Semestre 2

Semestre 2

Expérience & Expérimentation : poutre en treillis bois

Expérience & Expérimentation : stage ouvrier

Art & Technique : Géométrie desciptive

LICENCE 2

Semestre 1

Semestre 2

Semestre 1

Exercice de conception : Projet urbain

Exercice de conception : Projet paysager

Expérience & Expérimentation : poutre en béton armé

Art & Technique : Planche de bande dessinée

LICENCE 3

Exercice de conception : Projet urbain et paysager

Expérience & Expérimentation : Détail extrait du projet

Expérience & Expérimentation : Expérimentation de matériaux avec une structure mixte

Hôtel universitaire Projet

Projet Rabot’H

Projet S5AA B.Adeline / P.Gerbier - Projet d’un hôtel universitaire sur le site du Rabot dans les pentes de la Bastille à Grenoble. Programmation hôtelière avec 40 chambres de 25m² et de 10 appartements de 50m² minimum, accent mis sur la thématique de l’eau, les atmosphères et le parcours accessible. Suite à une analyse de structure d’un projet de Perraudin à Voiron l’accent a été mis sur une culture constructive en bois.

Concernant la composition du bâtiment un soubassement en pierre massive, des murs porteurs en pierre positionnés en refend aux 2 premiers niveaux, des murs en ossature bois pour les derniers niveaux. L’enveloppe est également en ossature bois. En page 23 nous retrouverons la coupe qui présentera les différentes couches & éléments composants du projet à une échelle plus petite.

50 plateau intermédiaire de la Bastille perpendiculaires Cantine, batiment militaire piscine, les ailes quant à elles servent aux studio de 26m² et type appartement noyau de distribution avec les escagabarit de 2,50m de large pour faciliter garde corps et de filtre elles viennent l’extrémité sud se trouve une terrasse regarder le paysage. Chaque étage se d’une table à manger, d’un salon et s’arrêtant au R+2, les pièces communes top sur le toit de l’escalier. et 1er étage, et les appartemtents duplex. Chaque logement est doté d’un chaque cellule. au site, qui est situé en pente de route jusqu’à la poignée de porte du dispose d’une rampe de 4% qui permettent d’acceder plus rapidement mur de pierres, ainsi que le Rez-deniveaux sont quant à eux cnstrits avec uns

Le RABOT’H

Chambre

Piscines

Salle commune Circulations verticales

Parc urbain avec rampe à 4.3%

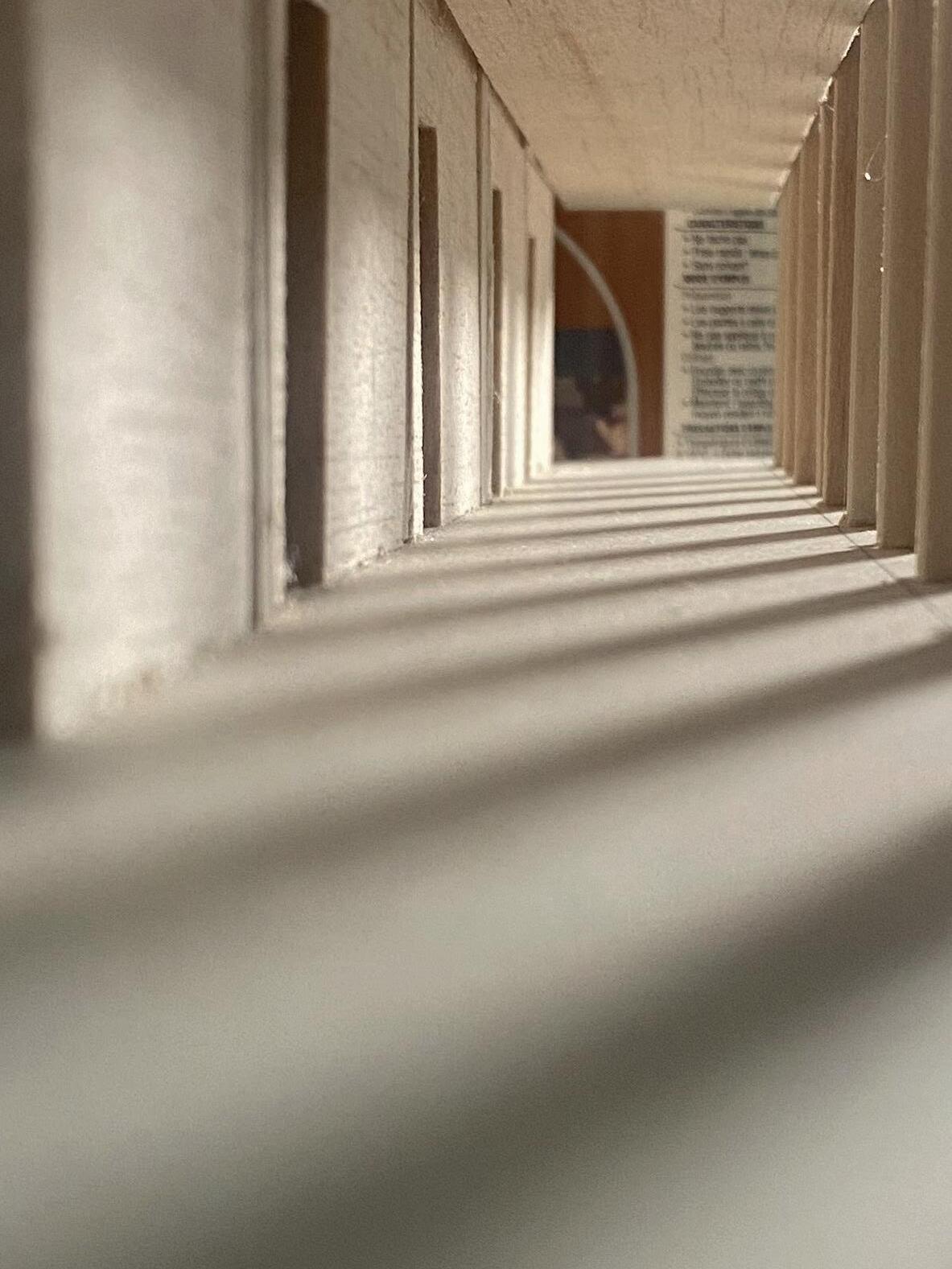

Photos de la maquette

Poteaux porteurs des coursives

Eléments de charpente

Projet Rabot’H

Axonométrie éclatée

Murs porteurs en bois

Murs porteurs en pierre massives

Planchers en bois

Refuge bioclimatique Projet

Castle Roots

Projet S4AA Q.Chansavang / D.Vielfaure - Création d’un refuge bioclimatique dans le PNR de Chartreuse. Programme mixte. Village de Sarcenas.

Le nom Castle Roots vient par l’emplacement du site qui se situe en contrebas de l’auberge du château, et du parti pris paysager qui rapelle les ramifications. Projet très compact pour les parties communes et aéré pour les parties privées qui s’articulent autour d’un parc en pente relativement importante. Problématiques climatiques, d’accès, de cultures constructives. . . Rendu graphique final à la main.

Le parti pris pour les parties communes a été d’offrir des espaces compacts et généreux tout en offrant un cadrage sur les massifs de la Chartreuse et du Vercors. Le bâtiment se compose d’un soubassement et de murs porteurs en pierre massive, et d’une charpente en bois. Les parties privées sont des petites habitations intimes en ossature bois au nombre de 6 offrent à chacun des cadrages uniques tout au long du site. Véritable point de fixation entre les parties privées et la partie commune, le parcours permet un accessibilité dans l’ensemble du projet.

Séquences narratives racontant les parcours et les cadrages possibles à différents points de vue du projet. Réalisé sur l’application Procreate sur iPad

Coupe Est Ouest parties communes

Plan des parties communes

RDC

Open space

Salle de restauration / Accueil

Plan de masse

Parties communes

Parties privées

R+1

Mezzanine de détente

Elévation Ouest Est parties communes

R-1

Salle de fitness Bureaux Espaces techniques

Castle Roots

Axonométrie éclatée, coupe et plan de composants constructifs

Parties privées Parties communes

Immeuble d’ habitation

Projet

En groupe avec Lysiane Arnaud, Lucie Haro, Léo Lévy, Bastien Perret

Quartier de la Capuche

Projet de logements - Quartier la Capuche

Grenoble

Projet S3AA F.Galloo - Site de la Capuche / Grenoble de 3.5ha. Travail en groupe de 5 pour l’urbanisme et aménagements paysagers.

Travail en autonomie sur la partie projet architectural. Le parti pris collectif a été de faire une transition entre un bâti urbain dense et haut et un bâti urbain peu dense et une hauteur faible. Une percée parallèle à la large bande cyclable en bordure de parcelle permet une alternative aux mobilités douces et de profiter des cadrages offerts. En ce qui concerne la partie individuelle, le parti pris a été de proposer des logements collectifs qui sont généreux en termes d’espaces intérieurs et extérieurs. Ce parti pris interprète la volonté d’offrir des logements intermédiaires aux usagers. Le Rez-deChaussée est lui voué à l’activité commerciale et de restauration.

Plan de masse

Situation projet individuel

Plan étage courant

Circulations verticales

Terrasse privative

Logement

Circulations palier

Typologies

Projet individuel en bordure de coeur urbain dense

Expérience & Expérimentation

Poutre en béton armé

Enseignements jumeaux autour de la thématique du béton de ciment. Réalisation d’une poutre en béton armé. Les contraintes sont les suivantes : 45L max soit 112.5kg, 30ml de fer max.

Mathe

Avec le groupe nous avons privilégié d’utiliser le moins de béton possible, et de mettre en évidence les caractéristiques complémentaires de chacun des matériaux composant la poutre. Le béton plus résistant en compression et les tiges métalliques en tension. Nous avons donc décidé pour ce TD de court terme de laisser apparaître ce qui est normalement caché.

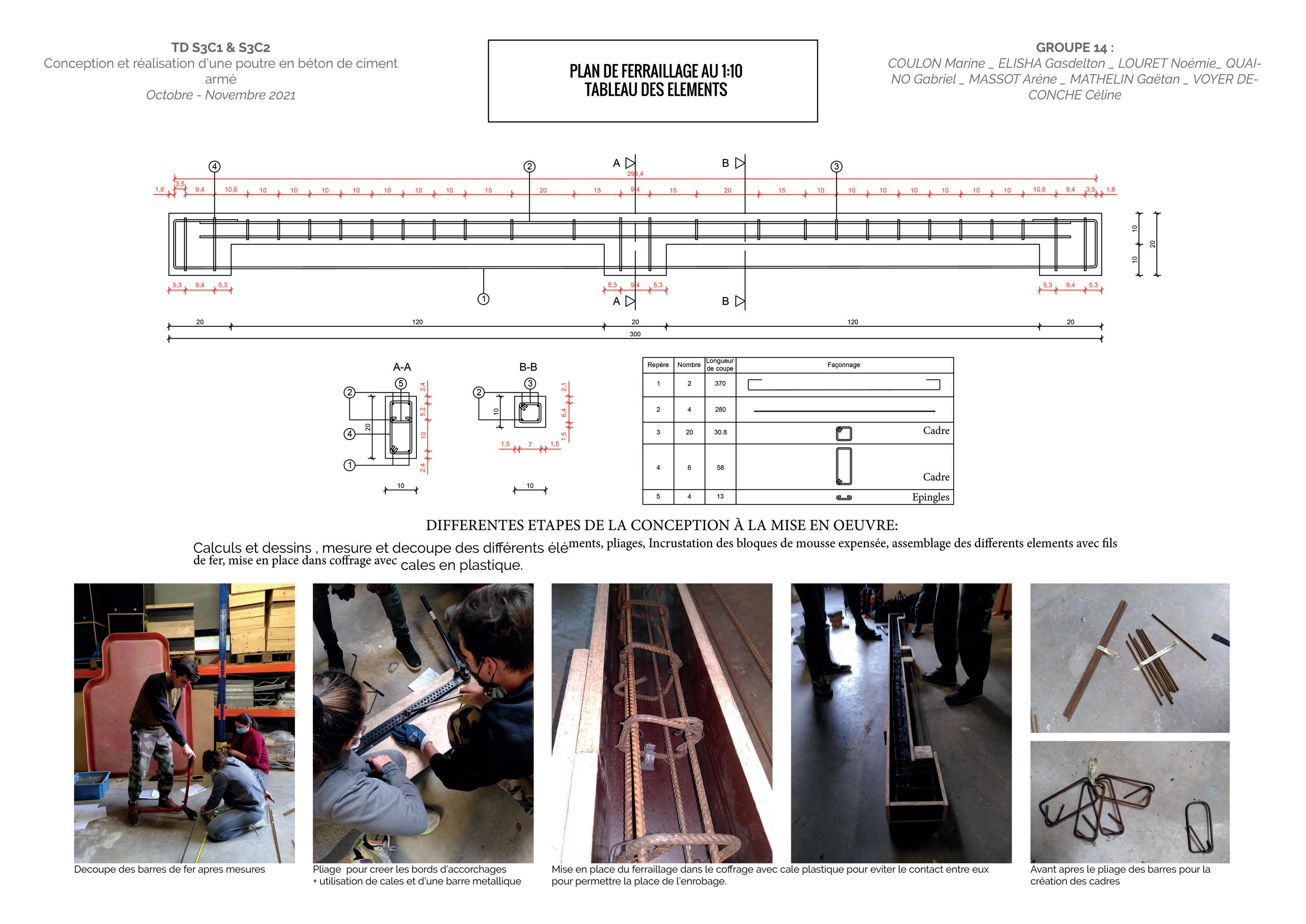

Pour faciliter la mise en place des ferraillages et du coulage du béton, et afin de bien mélanger le béton nous avons coffré la poutre à plat.

Tableau récapitulatif des éléments de coffrage

Mise en place des ferraillages dans le coffrage

Remplissage du coffrage avec le béton

Marine Coulon, Arsène Massot, Noémie Louret, Gasdelton Elisha, Gaëtan Mathelin et Celine Voyer Deconche

Treillis en bois cintré

S2C1-S2C2-Groupe 5 ENSAG - L1

Enseignements jumeaux autour de la thématique du bois. TD commun aux 2 enseignements, réalisation d’un treillis cintré moisé en bois. Le choix a été de moiser le cintre par des membrures extérieures afin d’économiser du ml de bois.

Treillis cintré Stratégies de conception et de réalisation, dessins techniques

S2C1-S2C2-Groupe 5

Treillis cintré

Stratégies de conception et de réalisation, dessins techniques

Elévation longitudinale

Élévation longitudinale - 1/50

Élévation longitudinale - 1/50

Plan masse

Plan masse 1/50

Plan masse 1/50

Fixation du cintre à la membrure inférieure

Fixation du cintre à la membrure inférieure

Plan membrure inférieure -1/50

Fixation du cintre à la membrure inférieure

Coupe centrale latérale - 1/20

Plan membrure inférieure

Plan membrure inférieure -1/50

Coupe centrale latérale - 1/20

Coupe centrale latérale Elévation latérale

Élévation latérale - 1/20

Élévation latérale - 1/20

Assemblage des contreventements

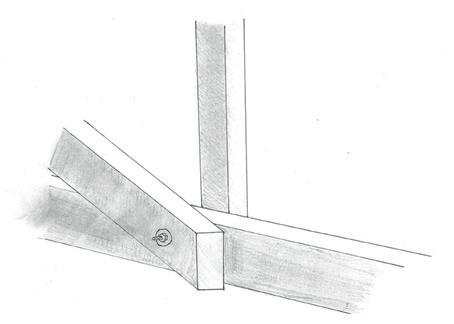

Principe de moisage du cintre

Principe de moisage du cintre

Principe de moisage du cintre

Détails d’assemblage de la plaque en métal

Détail d’assemblage de la plaque en métal

Assemblage des contreventements

Assemblage des contreventements

Découpe des contreventements aux noeuds E et F

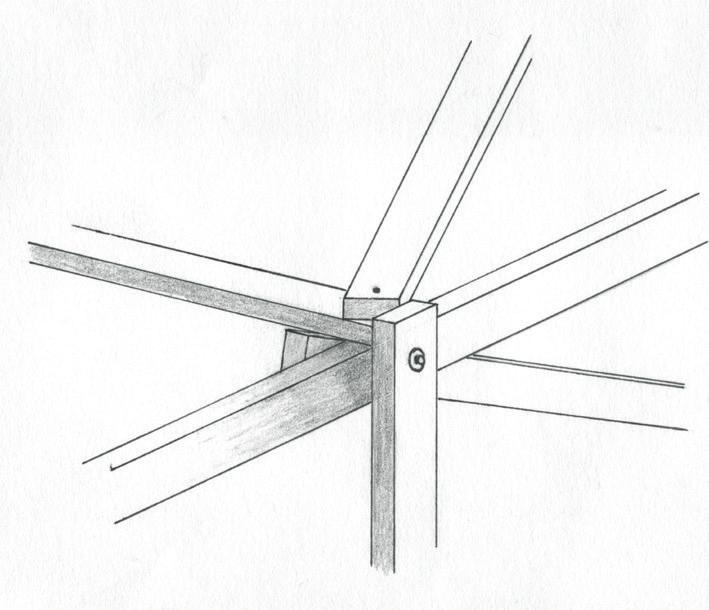

Noeud et contreventement supérieur

Noeud et contreventement supérieur

Noeud et contreventement supérieur

Noeud et contreventement inférieur

Autres dessins techniques

Détails d’assemblage de la plaque en métal

Découpe des contreventements aux noeuds E et F

ALBERELLI Théo / BONNARD Clélia /CASARTELLI Baptiste / COULON Marine / GIRODET Lou / MASSOT Arsène / PAGIRAS Camille

QUAINO Gabriel / RAKOTOMIZAHO Randianina / ROSSI Quentin /SALMON Alexine / VOEGELIN Justine / VOYER DECONCHE Céline

Noeud et contreventement intérieur

Noeud et contreventement inférieur

Planche 1

Autres dessins techniques

Autres dessins techniques

TD en groupe avec Théo Alberelli, Clélia Bonnard, Baptiste Casrtelli, Marine Coulon, Lou Girodet, Arsène Massot, Camille Pagiras, Randianina Rakotomizaho, Quentin Rossi, Alexine Salmon, Justine Voegelin, Céline Voyer Deconche

Détail projet

Réalisation d’une coupe avec un haut niveau de détail, extrait du projet dans le cadre du studio de projet.

Encadré par Martin Pointet

Expérimentation de matériau

Cours optionnel par Martin Pointet : DES MATERIAUX AUX STRUCTURES MIXTES : retours aux matériaux bio et géosourcés.

Réalisation d’échantillons à base de terre à pisé & de chènevottes et une planche explicative.

TD de recherche et expérimentation en groupe avec Nour Belatik, Clélia Bonnard, Lucie Haro, Hamaich Badreddine et Emilie Vidal

Stage ST1

Durant le stage ouvrier j’ai pu me rendre compte des qualités des constructions comprenant des éléments en bois. Ces qualités s’expriment par un travail avec des artisans experts, par une rapidité de mise en œuvre, une ambiance chaleureuse, une efficacité thermique et acoustique.

Ici, préparation et assemblage d’un portique par encastrement à une structure en béton armé.

Axonométrie structurelle

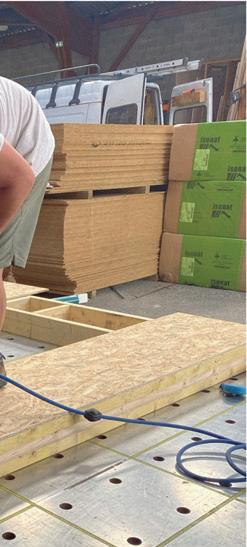

Une fois ces morceaux découpés, nous les disposons sur la table d’assemblage des modules, nous mettons les morceaux d’extrémité et les xons entre eux, ensuite nous passons au montants que nous vissons aux lisses, et nissons par les éléments d’ouverture ou d’écartement.

Une fois la structure nie nous plaçons des vérins aux coins du module an de l’équerrer, nous mettons les panneaux d’OSB anti termites que nous découpons auparavant à la zone de découpe panneaux bois et nous les clouons à l’aide de la clouteuse pneumatique. Pour assurer l’étanchéité nous appliquons le scotch d’étanchéité (en jaune sur la photo)

Avant de passer à l’étape suivante du montage, nous retournons le module an d’avoir le coté intérieur libre pour installer l’isolation. Nous retournons le module à l’aide du manitou et des sangles. Pour l’isolation nous utilisons de la laine de bois, un isolant qui est naturel, non chimique et qui est respectueux de l’environnement, nous le découpons pour le faire passer entre les montants si l’écartement n’est pas de 60 centimètres. L’isolant ni d’être installé nous mettons le pare-pluie lui aussi naturel et à base de bois.

Durant la journée nous faisons 2 modules avant d’être en weekend à 15h30.

Concernant la deuxième partie du stage, j’ai pu constituer à partir de la matière première un élément constructif d’une maison passive, comprenant des murs en ossature bois (MOB). La particularité de ce projet (réhabilitation d’un séchoir à tabac dans le Lot & Garonne) est que les éléments de toiture et sa structure sont déjà présents. Il s’agit de venir poser une enveloppe autour de la structure de la toiture.

Lundi 21 juin

Deuxième semaine de stage, je démarre à 7h45, le brieng est plus long, nous sommes en début de semaine. Ce lundi je vais être avec Nico (avec qui j’ai fait le MOB) et Mickaël, au programme d’aujourd’hui : nir le dernier module MOB, préparer le camion plateau pour le transport des modules jusque sur le site, et dans la matinée jusqu’à l’après midi on sera sur site.

Découpe des montants bois

Avec Nico nous nissons le dernier module pendant que Mickaël sort le camion et le manitou pour entreposer les modules MOB. Les modules sont dimensionnés pour qu’ils ne soient pas considérés hors gabarit durant le transport (la loi stipule qu’un véhicule ne peut dépasser 2,55m de largeur). Nous nissons rapidement le module car celui ci doit être mis en premier puisqu’il doit être installé en dernier sur site.

Assemblage des montants, isolation et plaquage OSB

Après avoir ni le montage, nous sanglons et nous installons sur le camion plateau, et nous faisons de même avec tous les modules présents, et ensuite nous partons sur site, à Saint Sardos, à 45 kilomètres d’Agen, c’est un chantier de réhabilitation d’un séchoir à tabac en maison.

Préparation au transport

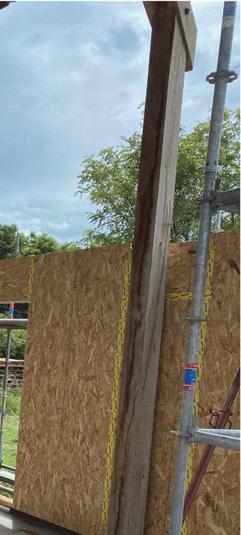

Assemblage sur site

Nous arrivons sur site et nous installons immédiatement le groupe électrogène an d’être alimentés en électricité, ensuite je dois visser les modules présents sur place entre eux et les arrimer à la lisse basse, pendant ce temps là mes collègues se sont occupés de placer le cordex, pour placer les lisses restantes.

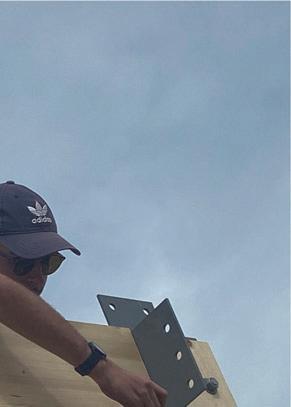

Les modules vissés entre eux, avec Mickaël nous nous sommes occupés de retirer les tire-pousse et nous avons mis en place les platines que l’on visse sur le module, et perpendiculairement au poteau.

Des pluies sont annoncées dans la journée et dans la nuit, avec Mickaël nous avons mis en place des bâches par dessus les murs an de les protéger, car le haut n’est pas étanche.

Suite à la demande de l’entreprise, je ne peux diffuser les étapes du montage. Raison : RGPD

A gauche :

S2RA : R. Huneau / Dessin géométral - Géométrie Descriptive / Habiller la Tour Perret.

Pemière partie élaboration d’une maquette à partir de dessins de géométrie descriptive.

Deuxime partie photomontage de la maquettte sur la Tour Perret avec ajout de textures.

Troisième partie composition d’une planche définie et cheminement périphérique libre.

Le cheminement raconte les étapes chronologiques de la première partie

Art & Technique

A droite :

S3RP : R. Huneau / Art Plastique « Vous ne savez pas dessiner, essayez par la bande ! »

La représentation architecturale et urbaine par la bande dessinée.

Objectif : constituer une planche de bande dessinée à partir d’une histoire parmi lesquelles comporte l’œuvre de R.Queneau Histoires de Styles. Volonté personnelle rendu graphique en noir et blanc.

APARTÉS
