Guide d’utilisation et consignes de sécurité Porte levante coulissante motorisée.

Guide d’utilisation et consignes de sécurité.

Porte levante coulissante motorisée.

DRIVE axxent HSA smart

Instructions de montage et d'utilisation

Sommaire 1. Informations générales................................................................................................................................................................ 3 2. Consignes de sécurité.................................................................................................................................................................. 4 3. Fonctionnement de l'appareil...................................................................................................................................................... 5 4. Champs d'application................................................................................................................................................................. 7 5. Contenu de la livraison................................................................................................................................................................ 8 6. Analyse des risques par l'exploitant..........................................................................................................................................10 7. Montage....................................................................................................................................................................................11 8. Mise en service - Schéma A......................................................................................................................................................33 9. Apprentissage de l'arrêt intermédiaire - Schéma A..................................................................................................................35 10. Utilisation - Schéma A.............................................................................................................................................................36 11. Mise en service - Schéma C....................................................................................................................................................38 12. Apprentissage de l'arrêt intermédiaire - Schéma C................................................................................................................41 13. Utilisation - Schéma C.............................................................................................................................................................42 14. Commande de secours manuelle...........................................................................................................................................45 15. Maintenance et entretien........................................................................................................................................................46 16. Élimination des dysfonctionnements.......................................................................................................................................47 17. Caractéristiques techniques....................................................................................................................................................48 18. Accessoires..............................................................................................................................................................................48 19. Remarques concernant la garantie produits..........................................................................................................................49 20. Commentaires concernant la documentation........................................................................................................................49 21. Déclaration de conformité CE.................................................................................................................................................50

2

08.2017

Instructions de montage et d'utilisation

DRIVE axxent HSA smart

1. Informations générales Veuillez lire soigneusement ces instructions de montage et d'utilisation avant le montage et la mise en service du châssis soulevant-coulissant DRIVE axxent HSA smart.

1.1 Groupe ciblé par cette documentation • La présente documentation s'adresse aux entreprises spécialisées et à l'utilisateur final.

• Toutes les remarques dans le présent document relatives au montage, à la mise en service, aux travaux de réparation et de maintenance s'adressent exclusivement à des électriciens spécialisés compétents en matière de montage, de mise en service, d'entretien et de réparation d'entraînements motorisés.

• Toutes les remarques dans le présent document relatives à l'utilisation et à l'entretien s'adressent à l'utilisateur final.

• Après le montage, la société ayant réalisé le montage est tenue de remettre les instructions de montage et d'utilisation fournies à l'utilisateur final et de procéder à une initiation de l'exploitant ou du propriétaire du bâtiment.

1.2 Utilisation selon prescriptions • DRIVE axxent HSA smart est un système d'ouverture et de fermeture de fenêtres ou portes-fenêtres par entraînement électro-motorisé, au moyen de ferrures soulevantes-coulissantes (par ex. PORTAL HS).

• Le système DRIVE axxent HSA smart en version standard ne convient pas à une utilisation dans des piscines et/ou en environnements humides. Les fabrications spéciales ne sont possibles et autorisées que sur demande et après contrôle par SIEGENIA. • Faire fonctionner le DRIVE axxent HSA smart exclusivement avec des pièces et accessoires originaux de SIEGENIA. • Le moteur coulissant SA doit être accessible et démontable à tout moment pour les travaux d'entretien et de service (par ex. les tringles à rideaux, lampes, habillages de plafond, coffres de volets roulants ne doivent pas gêner le démontage).

• Les remarques contenues dans les réglementations ASR A 1.6, la circulaire du VVF KB.01 et la norme EN 12453 relative aux fenêtres, portes et portails motorisés doivent être respectées !

• En cas d'utilisation dans des locaux professionnels, les prescriptions de sécurité des assurances-accident doivent également être prises en compte.

• Après montage du DRIVE axxent HSA smart, un déplacement de référence ainsi qu'un déplacement de repérage des dimensions et d'apprentissage doivent être effectués lors de la première mise en service.

1.3 Utilisation en dehors des prescriptions • Les châssis soulevants-coulissants équipés du système d'ouverture motorisé DRIVE axxent HSA smart ne doivent pas être utilisés comme portes d'évacuation, en cas d'incendie !

• Toute utilisation non conforme aux prescriptions, ainsi que toute adaptation ou modification du produit, de ses pièces et de ses composants, sans autorisation explicite de SIEGENIA sont expressément interdites. SIEGENIA décline toute responsabilité concernant les dommages corporels ou matériels résultant du non-respect de cette disposition.

1.4 Dimensions • Toutes les dimensions de cette documentation sont indiquées en mm.

08.2017

3

DRIVE axxent HSA smart

Instructions de montage et d'utilisation

2. Consignes de sécurité Risques d'atteintes corporelles et danger de mort. Des installations à entraînement électro-motorisé sont susceptibles de coincer et d'écraser mains, bras, jambes et pieds.

• Aucune partie du corps ni aucun objet ne doivent se trouver dans la zone de déplacement et de fermeture de l'installation.

• Durant l'abaissement des châssis soulevants-coulissants, veiller particulièrement à ce qu'aucune partie du corps ni aucun objet ne se trouvent sous l'ouvrant soulevant-coulissant.

• Ne pas laisser les enfants sans surveillance à proximité de l'élément soulevant-coulissant.

Risques d'atteintes corporelles et danger de mort en cas d'électrocution ou d'incendie. La surchauffe d'installations à entraînement électro-motorisé est susceptible de déclencher un incendie.

• Uniquement brancher la fiche secteur mâle CEE du câble de raccordement de série dans une prise adaptée de l'alimentation en courant alternatif 230 V. • Si des travaux sont nécessaires sur l'alimentation en courant alternatif 230 V, ceux-ci doivent uniquement être réalisés par un électricien spécialisé.

• Respecter les dispositions VDE actuelles (par ex. VDE 0100).

• Concernant tous les travaux sur le réseau électrique de la maison, les prescriptions propres à chaque pays doivent être strictement respectées.

• Si le câble secteur est posé par l'exploitant, utiliser une séparation de sécurité pour tous les pôles car le bloc d'alimentation ne présente aucun dispositif propre de déconnexion du secteur.

• Les câbles encastrés du châssis soulevant-coulissant DRIVE axxent HSA smart doivent être fixés dans des boîtiers de dérivation. Ces boîtiers de dérivation doivent rester accessibles pour l'entretien.

• Veiller toujours à ce qu'aucun liquide ne rentre dans le châssis soulevant-coulissant DRIVE axxent HSA smart, lors du nettoyage de l'ouvrant soulevant-coulissant et du moteur, de manière à éviter tout endommagement du système électronique.

• En cas de dysfonctionnement, toujours faire contrôler l'appareil par un spécialiste.

Risque de blessure par chute d'objets.

• Ne pas poser d'objets sur le DRIVE axxent HSA smart.

Danger dû à des attaques extérieures sur les appareils Wi-Fi SIEGENIA ! Pour protéger le système des attaques extérieures, respecter les instructions suivantes : • Chaque appareil Wi-Fi SIEGENIA est protégé par deux mots de passe (User (utilisateur) et Administrator (administrateur)). Ces mots de passe doivent impérativement être modifiés après la première installation et ne doivent pas rester les mots de passe par défaut.

• Si les appareils Wi-Fi SIEGENIA sont raccordés au réseau domestique Wi-Fi, ils doivent être utilisés de manière cryptée.

• Sélectionner des mots de passe sécurisés, composés de minuscules, de majuscules, de chiffres et de caractères spéciaux.

4

08.2017

Instructions de montage et d'utilisation

DRIVE axxent HSA smart

3. Fonctionnement de l'appareil 3.1 Description générale du produit • Le DRIVE axxent HSA smart est un châssis soulevant-coulissant motorisé pour le verrouillage et le déverrouillage automatiques et le déplacement d'ouvrants soulevants-coulissants (châssis soulevant-coulissant, schémas A et C).

• Le DRIVE axxent HSA smart peut être commandé par tablette ou smartphone et offre des fonctions supplémentaires via l'appli SI Comfort. Se référer aux instructions de démarrage rapide fournies (H47.MOTS005FR).

• Le moteur coulissant SA dispose d’une coupure de sécurité électronique (voir « 3.3 Remarques concernant la coupure de sécurité et la protection anti-pincement » à la page 6).

• Pour améliorer encore un peu plus la sécurité au niveau du passage, le moteur coulissant SA avec platine terminale offre la possibilité d'intégrer un rideau lumineux. Lorsqu'un obstacle est introduit sur le parcours de l'ouvrant soulevantcoulissant, celui-ci est alors immédiatement immobilisé.

• En cas de panne de courant, le DRIVE axxent HSA smart peut être commandé manuellement avec la clé de commande d'urgence.

• L'ouvrant soulevant-coulissant peut être déplacé dans une position intermédiaire programmée librement (arrêt intermédiaire).

• L'ouvrant soulevant-coulissant peut se déplacer dans une position d'entrebâilleur sécurisée (uniquement pour PORTALHS).

3.2 Commande Le système DRIVE axxent HSA smart offre les possibilités de commande suivantes : Fonction

Position finale de l'ouvrant soulevant-coulissant

Bouton-poussoir du moteur soulevant

Appli SI Comfort

Télécommande Bouton côté infrarouge bâtiment (accessoire en option)

Déplacement de référence

fermé et verrouillé

—

—

—

Trajet de mesure et d'apprentissage

fermé et verrouillé

—

—

—

Ouvrir

déverrouillé et ouvert

Fermer

fermé

Verrouiller

fermé et verrouillé

Arrêt intermédiaire

ouverture limitée, à définir

Entrebâilleur Entrebâilleur 10 minutes Minuterie de l'entrebâilleur (0‒60 min.)

Ouverture jusqu'en position finale

08.2017

—

— —

Position entrebâilleur (verrouillé dans l'axe de verrouillage/la pièce de verrouillage) déverrouillé et entièrement ouvert (jusqu'en butée)

— —

—

— —

—

—

5

DRIVE axxent HSA smart

Instructions de montage et d'utilisation

3.3 Remarques relatives à la coupure de sécurité et à la protection anti-pincement Remarques générales relatives à la coupure de sécurité Dès que la course coulissante d'un ouvrant soulevant-coulissant est bloquée (par ex. lorsque l'ouvrant est retenu ou à cause d'obstacles) l'ouvrant soulevant-coulissant piloté s'arrête, se déplace pendant env. 4 secondes dans la direction opposée, puis s'arrête définitivement (voir fig. ci-dessous).

Pour augmenter la sécurité à l'arrière entre l'ouvrant soulevant-coulissant et le dormant soulevant-coulissant, l'ouvrant soulevant-coulissant, en fonctionnement normal électro-motorisé, ne se déplace que jusqu'à une certaine position d'ouverture définie.

L'ouvrant soulevant-coulissant se déplace...

... rencontre un obstacle et s'arrête...

... se déplace ensuite pendant env.

4 secondes dans la direction opposée puis s'arrête

Coupure de sécurité avec rideau lumineux En cas d'exigences de sécurité supplémentaires, la platine terminale en option doit également être commandée. Disponible avec un système pour recevoir un rideau lumineux. Pour éviter toute blessure ou toute dégradation, la coupure de sécurité est exécutée avec un blocage immédiat de l'ouvrant soulevant-coulissant. En cas d'équipement avec un rideau lumineux, l'ouvrant soulevant-coulissant s'ouvre entièrement jusqu'en butée.

L'ouvrant soulevant-coulissant se déplace...

... un objet bouge dans la zone de sécurité...

l'ouvrant soulevant-coulissant s'arrête

3.4 Affichage LED La LED est située en partie basse du moteur coulissant SA. Veuillez tenir compte des indications fournies par la LED. Le tableau suivant présente les différentes indications et leur signification :

6

Fonction et signification

LED

Test système

Clignote en jaune ou alternativement en rouge/vert

Apprentissage

Clignote en rouge

Déplacement vers la position « Ouvrir »

Vert en continu

Déplacement vers la position « Fermer/verrouiller »

Rouge en continu

Entrebâilleur 10 minutes (la minuterie fonctionne)

Clignote en vert

Entrebâilleur (sans minuterie)

arrêt

Arrêt intermédiaire (ouverture limitée)

Arrêt

Verrouillée

Arrêt

Après une panne de courant

Clignote en rouge

08.2017

Instructions de montage et d'utilisation

DRIVE axxent HSA smart

4. Champs d'application Schéma A

Schéma C

Largeur intérieure du dormant (RIB) dimension 1

2144 mm – 2794 mm

4284 mm – 5584 mm1

Largeur intérieure du dormant (RIB) dimension 2

2795 mm – 4099 mm

5585 mm – 8194 mm1

Largeur intérieure du dormant (RIB) dimension 3

4100 mm – 6666 mm

8195 mm – 13328 mm1

Hauteur d'ouvrant2 (standard pour PORTAL HS)

1175 mm – 2675 mm

1175 mm – 2675 mm

Poids d'ouvrant PORTAL HS 200

max. 200 kg

max. 200 kg

Poids d'ouvrant PORTAL HS 300

max. 300 kg

max. 300 kg

Poids d'ouvrant PORTAL HS 400

max. 400 kg

max. 400 kg

Poids d'ouvrant max. autorisé pour DRIVE axxent HSA smart

max. 400 kg

max. 400 kg

Dimension fouillot (crémone) PORTAL HS 200

27,5 mm

27,5 mm

Dimension fouillot (crémone) PORTAL HS 300

37,5 mm

37,5 mm

par moteur coulissant = RIB/2 2) en cas de hauteur d'ouvrant différente (sur demande), tenir compte de la longueur spéciale du câble !

1)

Schéma dimensionnel - Schéma A RIB (mesuré avec cache)1 =

=

1

1

Moteur coulissant SA Autre longueur de cache (sur demande)

Schéma dimensionnel - Schéma C

Sortie de câble (au choix)

RIB (mesuré avec cache)1 Dimension 1=Bord intérieur du dormant Dimension 2=Bord intérieur du dormant jusqu'au milieu du bord de butée d'ouvrant jusqu'au milieu du bord de butée d'ouvrant1 1

Moteur coulissant SA

Sortie de câble (au choix)

Moteur coulissant SA

Autre longueur de cache (sur demande)

08.2017

7

DRIVE axxent HSA smart

Instructions de montage et d'utilisation

5. Contenu de la livraison Nombre Dimension par moteur coulissant de pièces DRIVE axxent HSA smart 1

Schéma A, dimension 1 (un moteur coulissant à gauche ou à droite)

2144 – 2794

1

Schéma A, dimension 2 (un moteur coulissant à gauche ou à droite)

2795 – 4099

1

Schéma A, dimension 3 (un moteur coulissant à gauche ou à droite)

4100 – 6666

1

Schéma C, dimension 1 (un moteur coulissant à gauche et à droite)

4284 – 5584

1

Schéma C, dimension 2 (un moteur coulissant à gauche et à droite)

5585 – 8194

1

Schéma C, dimension 3 (un moteur coulissant à gauche et à droite)

8195 – 13328

Nombre de pièces schéma Pos. A C 1a 1 – 1b – 2 2 1 2 3 1 2

Contenu du carton moteur coulissant SA

Schéma A - Moteur coulissant SA Schéma C - Moteur coulissant SA Entraîneur Socle d'entraîneur Plaque en U (selon le système de profil, 4 1 2 épaisseur 2,5 / 5 / 8 / 10 mm) 5 1 2 Cache d'entraîneur M Profil de recouvrement SA (jusqu'à une longueur 1 1 totale de 7000 mm) 6 Profil de recouvrement SA avec jonction profilée – 2 (à partir d'une longueur totale de 7000 mm) 7 1 1 Capuchon SA gauche 8 1 1 Capuchon SA droite 9 1 2 Câble d'ouvrant (câble plat, 6 brins) 10 12 24 Serre-câble Câble de branchement secteur avec fiche 11 1 1 secteur mâle CEE 12 1 1 Platine terminale (en option) 13 1 1 Instructions de montage et d'utilisation *par ex. si le résultat de l'analyse des risques exige un rideau lumineux

8

Domaine d'application en mm

Pos.

Quantité

Contenu du carton boîtier moteur

14a

1

2

Boîtier moteur axxent RGB

14b

1

2

Boîtier moteur axxent SHG

Pos. 15 16 17 18

Quantité 1 2 2 4 1 2 1 1

Contenu du carton moteur soulevant HA Commande à un bouton axxent HSA Vis magnétique Butée soulevante-coulissante BOIS Clé de commande d'urgence

Teinte

Blanc RAL 9003 Argent RAL 9006

Exécution avec boîtier d'alimentation 24 V pour moteur coulissant SA Pour partie haute de l'ouvrant soulevant-coulissant Pour l'entraîneur en partie haute de l'ouvrant soulevant-coulissant pour entraîneur pour moteur coulissant SA pour profil de recouvrement SA pour profil de recouvrement SA pour moteur coulissant SA à clipser et à visser sur le moteur coulissant SA, longueur de câble 5m pour le raccordement du rideau lumineux*

Exécution Dimension 220, hauteur d'ouvrant 1786 - 2285 Dimension 260, hauteur d'ouvrant 2286 - 2685 Dimension 220, hauteur d'ouvrant 1786 - 2285 Dimension 260, hauteur d'ouvrant 2286 - 2685 Exécution pour moteur soulevant HA pour moteur soulevant HA

08.2017

Instructions de montage et d'utilisation

DRIVE axxent HSA smart

5.2 Présentation des pièces et accessoires 1a

11

12 2

1b

11 12

7

14a

2

3

4

5

14b

6

8

6*

10 9

15

16

17

18

G

ANLEITUN

MONTAGE

13

DRIVE t

nt HSA smar

DRIVE axxe

ysteme Fensters e Türsystem ysteme Komforts

08.2017

9

DRIVE axxent HSA smart

Instructions de montage et d'utilisation

6. Analyse des risques par l'exploitant Une évaluation des risques doit être réalisée pendant la phase de planification, afin d'estimer les potentiels de mise en danger émanant de l'utilisation de fenêtres motorisées et de mettre en œuvre les mesures de protection nécessaires. L'analyse des risques fournit les informations nécessaires à la prise de décision concernant la sécurité des châssis de fenêtres. Des points d'écrasement et de cisaillement peuvent se présenter sur le châssis soulevant-coulissant du DRIVE axxent HSA smart.

Une évaluation des risques et des dangers, conformément à la notice VFF KB.01 et à la directive machines actuellement en vigueur relative à la conception des dispositifs de sécurité et la situation de montage, doit être réalisée pendant la phase de planification en fonction de la situation du bâtiment et de l'utilisation (personnes vulnérables, bâtiment commercial, etc.).

6.1 Analyse des risques • Prend en compte les mesures de protection nécessaire pendant la phase de planification • Doit être effectuée au plus tard avant la mise en service • Indique comment d'éventuels dangers au niveau du système de fenêtres peuvent être exclus ou réduits en tenant compte de la situation de montage concrète et du groupe d'utilisateurs • Attire l'attention sur de possibles risques résiduels Les points suivants doivent être vérifiés : • Zone publique ou non publique (immobilier privé ou local commercial) • Lieu d'implantation • Groupe d'utilisateurs (utilisateurs autorisés, personnes ayant besoin de protection ou personnes qualifiées) • Conditions structurelles particulières • Type de contrôle d'accès • Les exigences de sécurité supplémentaires peuvent être assurées grâce à la présence d'un rideau lumineux 6.2 Instructions de montage et d'installation • Utiliser des conduites flexibles (poser des gaines le cas échéant) • Éviter tout écrasement, toute pliure et traction sur les câbles lors de la pose • Raccorder les câbles encastrés au DRIVE axxent HSA smart dans des boîtes de dérivation (conserver un libre accès aux boîtes de dérivation pour les travaux d'entretien) • Protéger le châssis DRIVE axxent HSA smart des poussières de construction et de l'humidité • Une fixation suffisante des pièces de garniture doit être garantie • Établir le branchement secteur uniquement après avoir contrôlé le fonctionnement mécanique • Respecter les directives de mise en œuvre du fabricant de profils • Pour éviter tout dommage corporel, il est important de respecter les consignes de sécurité contenues dans les présentes instructions et de les conserver dans un endroit facilement accessible 6.3 Coopérations entre les corps de métier et intermédiaires Dans le cadre d'études de projets, une concertation précise et détaillée entre les différents corps de métier doit avoir lieu. En cas de raccordement de composant SIEGENIA sur des installations tierces ou en cas de mélange de produits SIEGENIA avec des pièces d'autres fabricants (par ex. moteurs et commandes), la compatibilité technique doit être préalablement vérifiée par un personnel spécialisé et habilité. Pour la comparaison des données, les fiches techniques et les notices de montage et d'utilisation actuelles doivent être remises suffisamment tôt aux corps de métier impliqués.

10

08.2017

Instructions de montage et d'utilisation

DRIVE axxent HSA smart

7. Montage 7.1 Conditions pour le montage Remarques générales concernant le montage • Les instructions de montage suivantes sont une recommandation de SIEGENIA et décrivent les principales étapes du montage. Le déroulement précis du montage dépend entre autres du châssis soulevant-coulissant utilisé, du process de production et des équipements du fabricant de fenêtres.

• Les séquences de montage spéciales pour le montage du DRIVE axxent HSA smartsont disponibles sur notre portail de téléchargement : downloads.siegenia.com/de/00007/index.html Outils nécessaires (non fournis) • Perceuse • Forets à bois ou à métaux Ø 3 mm, Ø 7 mm, Ø 10 mm, Ø 15 mm et Ø 20 mm • Tournevis cruciforme (taille 2) • 1 embout de tournevis, longueur 90 mm • 2 serre-joints • Mètre pliant • Défonceuse (pour les châssis en bois) • 2 à 4 chevalets de montage • Recommandation : Pour positionner ou fixer simplement et précisément l'entraîneur de l'ouvrant soulevant-coulissant, SIEGENIA recommande d'employer le gabarit de perçage de l'entraîneur (voir accessoires, page 48).

Matériel nécessaire (non fourni) Nombre de pièces (en fonction de la RIB)* Schéma

Vis Pour châssis bois et PVC Vis pour montage de fenêtres Pce 4,1 x 38 mm

Pour châssis en aluminium Vis flow drill M4 x 18 mm

Pour pièce

A

C

10–25

20–50

2

4

Entraîneur

6

12

Serre-câble

Moteur coulissant SA*

Remarque : pré-perçages des avant-trous de Ø 3 mm. Dans le cas de châssis en PVC, les vis de fixation doivent être suffisamment longues pour pénétrer assez loin dans le renfort et ainsi garantir un maintien suffisant. Les matériaux pour garnissage du moteur coulissant SA (par ex. plaques de PVC) pour certains profils soulevants-coulissants doivent être mis à disposition côté chantier.

08.2017

11

DRIVE axxent HSA smart

Instructions de montage et d'utilisation

Risque de défaillance mécanique si le système DRIVE axxent HSA smart est mis en service avant le montage.

›

Monter au préalable le DRIVE axxent HSA smart avant de le mettre en service !

Exigences posées au châssis soulevant-coulissant • Le châssis soulevant-coulissant ne doit pas être voilé.

• Le châssis soulevant-coulissant doit être installé d'aplomb dans l'ébrasement.

• Le seuil — tout particulièrement en présence de châssis soulevants-coulissants larges ou lourds (par ex. 400 kg) — doit être étayé dans les règles de l'art.

• La force de déplacement ne doit pas être > 60 N. • Pour éviter les risques d’écrasement du câble de liaison dans la rainure d’ouvrant, l'axe de verrouillage ou la pièce de verrouillage pour entrebâilleur doit toujours être posé en partie basse du côté poignée (voir également les plans de pose actuels).

• L’ouvrant soulevant-coulissant doit se verrouiller de manière uniforme au niveau des axes de verrouillage et des pièces de verrouillage.

• La pose adéquate du câble dans l’ouvrant soulevant-coulissant doit être contrôlée avant le montage. L’ouvrant soulevantcoulissant doit être préparé pour une pose optimale du câble dans la rainure.

• Pour le schéma A, la gaine du câblage encastrée doit toujours être prévue du côté poignée, en partie haute horizontale du dormant soulevant-coulissant.

• Pour le schéma C, la gaine du câblage encastrée peut être prévue au choix à l'extérieur sur la gauche ou la droite du dormant soulevant-coulissant.

• Pour le schéma C, l'ouvrant semi-fixe doit être équipé d'une « pièce de verrouillage G ».

Exigences relatives à la ferrure • Les indications détaillées sur la ferrure, les champs d’application et les poids d’ouvrant se trouvent sur les plans de pose correspondants (ex. plan de pose PORTAL HS 200, PORTAL HS 300 ou PORTAL HS 400).

• La ferrure doit présenter une grande souplesse de manœuvre (fonctionnement non restreint), le couple de rotation maximal au niveau de la poignée ne doit pas dépasser 25 Nm. Exigences relatives au moteur Risque de défaillance mécanique si le système DRIVE axxent HSA smart est mis en service sur des châssis soulevants-coulissants grippés.

›

Ne mettre le système DRIVE axxent HSA smart en service qu'après s'être assuré de la souplesse de manœuvre du châssis soulevant-coulissant !

• Le système DRIVE axxent HSA smart n'est pas certifié en tant que système de verrouillage selon normes ENV 1627-1630.

12

08.2017

Instructions de montage et d'utilisation

DRIVE axxent HSA smart

7.2 Remarques concernant la pose du câble secteur Remarques importantes sur la sécurité et le montage Le câblage secteur dépend de la configuration du chantier. Il existe deux variantes de montage : Variante de montage 1 — Pose apparente des câbles secteur Le système DRIVE axxent HSA smart est livré en série avec un câble secteur. La sortie de câble, pour le schéma A, se trouve toujours du côté poignée, en partie haute du moteur coulissant SA (fig. 1) ; pour le schéma C, elle peut se trouver au choix à gauche ou à droite à l'extérieur du moteur coulissant SA. Pour cette sortie de câble, il convient de réaliser une encoche sur le capuchon SA du profil de recouvrement SA (voir fig. 2). Une prise secteur adaptée doit se trouver à proximité de la sortie de câble. Nous recommandons de poser le câble secteur dans un conduit de câblage approprié.

1

2

08.2017

13

DRIVE axxent HSA smart

Instructions de montage et d'utilisation

Variante de montage 2 — Pose encastrée du câble secteur La pose encastrée du câble secteur du moteur coulissant SA côté chantier et le branchement du moteur coulissant SA (pour le schéma A sur le boîtier d'alimentation, pour le schéma C sur la douille à 5 pôles) doivent être effectués par un électricien qualifié. Lors de la pose du câble secteur pour des châssis soulevant-coulissant pas encore posés (par ex. construction neuve et rénovation), le monteur doit introduire un câble flexible encastré (5 x 1,5 mm2, raccord inclus) pour bouton (non fourni) à travers le dormant soulevant-coulissant supérieur (fig. 3).

3

Réaliser des perçages pour l'entrée et la sortie de câble (env. Ø 10 mm chacun) en respectant un écart de 7 mm entre le centre du perçage et le bord intérieur du dormant (fig. 4). Si le câble secteur est posé encastré sur site, une isolation de sécurité sur tous les pôles est nécessaire. L'extrémité dénudée du câble secteur doit se trouver à l'intérieur du boîtier d'alimentation (schéma A) ou de la douille à 5 pôles (schéma C). Le raccordement au moteur coulissant s'effectue conformément au schéma de branchement. Pour le schéma A, une découpe suffisamment large est présente sur l'équerre de montage du moteur coulissant SA pour permettre la sortie de câble au niveau du profil dormant soulevant-coulissant (fig. 5). Pour le schéma C, aucune découpe de sortie de câble n'existe sur l'équerre de montage (fig. 6). La pose encastrée du câble secteur s'effectue à travers le bord supérieur du dormant côté poignée vers le moteur coulissant SA

4

7 mm

Y

Bord intérieur du dormant

5 Sortie du câble secteur Ø 10 mm (percer et ébavurer)

Bord inférieur du dormant soulevant-coulissant (sans cache)

Cote Y = 15 mm pour les châssis en bois et en PVC Cote Y = milieu de la chambre creuse pour les châssis en aluminium

Schéma A

6

Schéma C

Sortie du câble secteur Ø 10 mm (percer et ébavurer)

Découpe dans équerre de montage

Entrée du câble secteur Ø 10 mm

14

Entrée du câble secteur Ø 10 mm

08.2017

Instructions de montage et d'utilisation

DRIVE axxent HSA smart

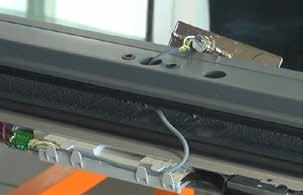

7.3 Perçages et fraisages sur l'ouvrant soulevant-coulissant 7.3.1 Positionnement et réglage du gabarit de perçage de l'entraîneur (accessoires) Poser le gabarit de perçage en partie haute horizontale de l’ouvrant soulevant-coulissant (fig. 1), retirer les joints d’ouvrant au préalable. Positionner le gabarit de perçage selon les dimensions et effectuer le réglage (fig. 2).

Procéder aux perçages pour l'entraîneur en partie haute horizontale — respecter le diamètre de perçage (fig. 3).

1

Cotes de positionnement et de perçage pour perçages de l'entraîneur sur l'ouvrant soulevant-coulissant (fig. profil bois DIN gauche - inversé DIN droite)

2

(416)

Dimension de réglage X

300

Passage de câble Ø 15 X 8

Axe porteur Socle d'entraîneur Ø 7 Trous de fixation Ø 3 10,5 29 50 - 0,2

3

Perçage Ø 3 pour vis de fixation de l'entraîneur Perçage Ø 7 pour l'axe porteur du socle d'entraîneur

Perçage Ø 15 pour passage de câble

Attention : respecter impérativement la dimension de réglage X (fig. 2) pour un positionnement exact de l’entraîneur sur l’ouvrant soulevant-coulissant. La dimension de réglage X exacte pour les différents profils soulevants-coulissants se trouve dans les séquences de montage du DRIVE axxent HSA smart sur notre portail de téléchargement : downloads.siegenia.com/de/00007/index.html

08.2017

15

DRIVE axxent HSA smart

Instructions de montage et d'utilisation

7.3.2 Perçages pour passage de câble sur l’ouvrant soulevant-coulissant Pour les châssis en bois, un perçage (Ø 15 mm) est nécessaire pour le passage du câble dans la rainure d’ouvrant, dans l’angle supérieur côté poignée de l’ouvrant soulevant-coulissant. Réaliser un préperçage avec une mèche de 180 mm long et Ø 10 mm puis un perçage avec une mèche Ø 15 mm (fig. 5 et 6).

Pour ce perçage, il est possible d'utiliser le gabarit de perçage de passage (voir fig. 6) (voir accessoires à la page 48).

Dans le cas de profils soulevants-coulissants en PVC et en aluminium, aucun perçage de passage n'est nécessaire. En cas de besoin, le support de coulisseau peut être modifié de telle sorte à permettre le passage de câble

4

Cotes de perçage du passage sur l'ouvrant soulevant-coulissant (fig. profil bois DIN gauche - inversé DIN droite) Perçage de passage Ø 15 (pour passage de câble)

30°

50

5

6

Gabarit de perçage Perçage de passage

Mèche de longueur 180 mm Réaliser un préperçage de Ø 10 mm puis percer à Ø 15 mm

16

08.2017

Instructions de montage et d'utilisation

DRIVE axxent HSA smart

7.3.3 Perçages et fraisage pour moteur soulevant HA et passage de câble Pour les perçages, il est possible d'utiliser le gabarit de moteur soulevant (voir accessoires à la page 48).

22

22

8

18,5 32

78

18,5

Profondeur de perçage jusqu'à la rainure (bouton marche/arrêt)

∅20

∅2

Profondeur de perçage jusqu'à la rainure (déverrouillage d'urgence)

(45)1 (55)2

1211

∅20

40

08.2017

21,5 21,5

60,5

(60,5)

420

90

∅2

17

DRIVE axxent HSA smart

Instructions de montage et d'utilisation

7.4 Pose du câble 7.4.1 Fixation du câble pour moteur soulevant HA 1. Raccorder le câble au moteur soulevant HA. 2. Enfiler le câble dans le guide de câbles au niveau de la crémone.

3. Si nécessaire, il est possible de fixer également le câble avec du ruban adhésif.

3

2

1

18

08.2017

Instructions de montage et d'utilisation

DRIVE axxent HSA smart

7.4.2 Guidage du câble à travers le profil de crémone et fixation au moyen de serre-câbles Pour éviter d’endommager le câble, respecter impérativement les instructions suivantes : • Le câble ne doit pas être au contact des pièces en mouvement et ne doit pas être coincé • Les bords coupants, en particulier sur châssis aluminium doivent être ébavurés.

1. Clipser les serre-câbles dans le profil de crémone 2. Séparer le câble plat à 6 fils en 2x 3 fils et le pousser dans le serre-câbles Attention ! Les serre-câbles doivent être alignés avec les trous de fixation autour de l'axe de verrouillage 3. Clipser les pièces de distance au dessus et en-dessous des serre-câbles (uniquement pour les châssis en PVC et aluminium).

1

2

3

08.2017

19

DRIVE axxent HSA smart

Instructions de montage et d'utilisation

7.4.3 Préparatifs pour pose du câble dans la rainure supérieure de l’ouvrant Remarque importante : sur certains profils avec rail de guidage haut, les serre-câbles peuvent frotter sur le rail de guidage quand l’ouvrant soulevant-coulissant se soulève. Les mesures suivantes peuvent remédier à ce problème : Châssis bois • Pour profils bois avec rail de guidage HH 0130-01/-02, le câble peut être passé dans la feuillure verre.

• Il est également possible de fraiser de 5 mm supplémentaires la rainure en partie haute horizontale de l'ouvrant en bois.

La surface d'appui des guidages ne doit pas être modifiée !

• En cas d'équipement ultérieur, le câble doit être fixé dans la rainure supérieure de l’ouvrant avec des rondelles de carrossier (Ø 20 mm) et des clous (longueur max. 30 mm) (voir fig. 1). Les clous ne doivent pas endommager les fils du câble.

Châssis en bois avec rail de guidage HH 0130-01/-02

Clou (longueur max. 30 mm)

1 Rondelle de carrossier (Ø 20 mm)

Câble plat (à 6 fils)

obere Führungsnut

Rainure d'ouvrant supérieure

Châssis PVC Pour certains profils PVC (voir chapitre 4) les ailettes du serre-câbles doivent être enlevées (par ex. avec une pince ou similaire, voir fig. 2)

2

20

08.2017

Instructions de montage et d'utilisation

DRIVE axxent HSA smart

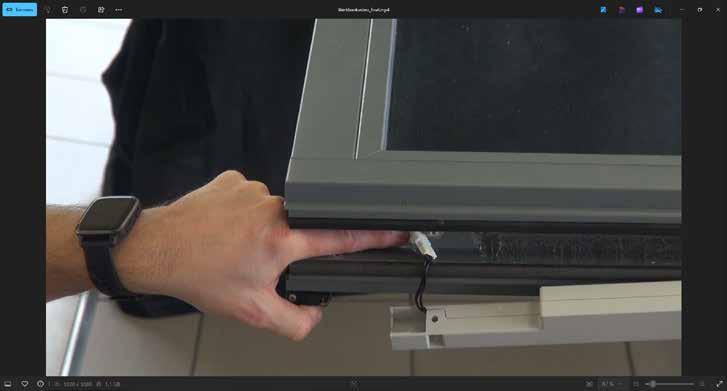

7.4.4 Pose du câble dans la rainure supérieure de l’ouvrant Lors de la pose du câble sur l’ouvrant soulevant-coulissant, respecter l’ordre suivant : • introduire le câble dans la rainure supérieure de l'ouvrant vers le perçage de sortie de câble (fig. 1 et 2).

• insérer le câble dans le passage de câble du socle d’entraîneur (fig. 3) et le tirer en arrière sur une longueur de 50 mm (fig. 5).

• positionner le socle d’entraîneur et le cas échéant la plaque en U (fournie), selon le profil, sur l’ouvrant (fig. 4).

• Fixer le câble à l’aide des serre-câbles dans la rainure supérieure de l’ouvrant, faire une boucle et fixer (fig. 6).

• En cas d'utilisation d’un verrou médian dans la ferrure soulevante-coulissante, prévoir suffisamment d'espace sur les côtés pour le passage du câble dans la rainure supérieure de l’ouvrant

6

1

Prise de branchement pour moteur coulissant SA

2

4

5

50 mm

3

Plaque en U (en fonction du profil)

08.2017

21

DRIVE axxent HSA smart

Instructions de montage et d'utilisation

7.5 Montage du moteur soulevant HA 7.5.1 Montage du bouton

1

2

4

3

7.5.2 Mise en place de la crémone

1

22

2

3

08.2017

Instructions de montage et d'utilisation

DRIVE axxent HSA smart

7.6 Montage du moteur coulissant SA - Schéma A 7.6.1 Positionnement horizontal du moteur coulissant SA - Schéma A En mesurant la largeur intérieure dormant (RIB), contrôler si le profil dormant soulevant-coulissant sera utilisé avec ou sans cache. S'il y a un cache, le bord intérieur du dormant est décalé vers l'intérieur et il faut en tenir compte lors de la mesure de la RIB. Le décalage de 2 mm* indiqué ici correspond à l’épaisseur des capuchons latéraux SA. Variante A — Profil dormant soulevant-coulissant sans cache Mettre en place le moteur coulissant SA avec un décalage de 2 mm* par rapport au bord intérieur du dormant (voir fig. A) 2 mm*

A Fig. pour positionnement DIN gauche (inversé DIN droite) Bord intérieur du dormant Bord extérieur de l'équerre de montage Bord intérieur du dormant

Moteur coulissant SA Capuchon SA 2 mm*

2 mm*

Longueur de capot

Variante B — Profil dormant soulevant-coulissant avec cache Dans le cas d'un profil dormant soulevant-coulissant avec cache, le bord intérieur du dormant n'est pas visible à cause du cache. Le moteur coulissant SA doit être positionné avec un décalage de 2 mm* par rapport au bord intérieur du dormant (voir fig. B). La dimension entre le bord intérieur du dormant et le bord extérieur du cache doit être mesurée avant de positionner le moteur coulissant SA. 2 mm*

B Fig. pour positionnement DIN gauche (inversé DIN droite) Cache

Bord intérieur du dormant

Cache Bord extérieur de l'équerre de montage

Moteur coulissant SA Capuchon SA 2 mm*

2 mm*

Bord intérieur du dormant Bord extérieur Cache

Longueur de capot

08.2017

23

DRIVE axxent HSA smart

Instructions de montage et d'utilisation

7.6.2 Positionnement vertical et fixation du moteur coulissant SA - Schéma A Pour fixer le moteur coulissant SA en partie haute du profil dormant soulevant-coulissant, des perçages sont prévus sur deux niveaux (A ou B). Les séquences de montage spéciales pour le montage du DRIVE axxent HSA smartsont disponibles sur notre portail de téléchargement : downloads.siegenia.com/de/00007/index.html 1. Fixation du moteur coulissant SA sur l’équerre de montage sur la zone de fixation A ou B. 2. Mettre l'entraîneur en place sur son socle et le visser à l'aide de vis de construction de fenêtres adaptées 3. Relier le câble d'ouvrant (câble plat à 6 fils) au câble d’alimentation à l’aide du connecteur. Le câble ne doit pas être écrasé.

4. Mettre le capuchon de l'entraîneur en place.

5. Mettre le profil de recouvrement SA en place sur l’équerre de montage.

6. Enfoncer les capuchons SA droit et gauche sur le profil de recouvrement SA

Bord intérieur du dormant

1

2

3

Niveaux de fixation

B

4

24

Fiches de raccordements

A

5

6

08.2017

Instructions de montage et d'utilisation

DRIVE axxent HSA smart

7.7 Pose encastrée du câble et branchement - Schéma A Pose encastrée et branchement sur le bloc d’alimentation du moteur coulissant SA - Schéma A Remarque importante : la pose sur site du câble secteur flexible (5 x 1,5 mm2) vers le moteur coulissant SA et le raccordement au bloc d'alimentation du moteur coulissant SA doivent être effectués par un électricien qualifié.

Risque de surchauffe !

Risque de choc électrique !

Avant le montage, débrancher impérativement le câble d'alimentation de l'alimentation en courant alternatif ou couper les fusibles secteur.

›

Si la pose du câble est encastrée et si le pilotage s'effectue par un interrupteur mural ou à clé (non fournis), le câble doit être branché sur le bloc d'alimentation du moteur coulissant SA. 1. Desserrer les vis de fixation du cache du bloc d'alimentation et retirer le cache.

2. Démonter le câble de raccordement du bloc d'alimentation branché en série et le retirer.

3. Introduire le câble secteur encastré dans le boîtier du bloc d'alimentation en détachant l'équerre de montage ; la gaine du câble secteur doit arriver jusqu'au boîtier du bloc d'alimentation. La partie dénudée du câble secteur doit être logée à l'intérieur du boîtier du bloc d'alimentation :

1

collier de serrage supérieur

cache du bloc d'alimentation

2

démonter et retirer le câble de raccordement

3

passer le câble d'alimentation encastré par la découpe jusqu'au boîtier d'alimentation

Schéma de branchement - schéma A • Prévoir une isolation de sécurité de tous les pôles.

• Fixer le câble conformément au schéma de branchement dans le bloc d'alimentation.

• Refixer le cache du bloc d'alimentation à l'aide des vis de fixation PE N L1

PE N L1 *F

*Isolation de sécurité sur tous les pôles

*F

*Isolation de sécurité sur tous les pôles

T

Branchement Touche

Attention, respecter la polarité !

N L 123 Bloc d'alimentation

08.2017

Branchement sans interrupteur

N L 2 3 Bloc d‘alimentation

Branchement avec interrupteur

Branchement Contacteur à clé, serrure codée ou actionneurs bus installation

N = bleu / neutre L1 = brun / phase 1 = pas de fonction 2 = noir / fermé 3 = gris / ouvert

25

DRIVE axxent HSA smart

Instructions de montage et d'utilisation

7.8 Montage du rideau lumineux schéma A Pour le fonctionnement du rideau lumineux, des modifications du DRIVE axxent HSA smart sont nécessaires Le rideau lumineux peut être commandé auprès de :

Rideau lumineux

=

Société CEDES GmbH Elektronische Systeme Elzmatten 6 D-79365 Reinhausen

=

Rideau lumineux

Platine terminale pour le branchement du rideau lumineux (prise ou bornes) Récepteur intérieur

Récepteur extérieur

+ 24 V Entrée du rideau lumineux 2 GND + 24 V Entrée du rideau lumineux 1 (RX) Récepteur

GND

Émetteur intérieur

Émetteur extérieur

GND Test + 24 V GND

Émetteur

Test + 24 V

Pour permettre le fonctionnement du rideau lumineux, un cavalier doit être modifié sur le moteur coulissant SA. Platine terminale pour le branchement du rideau lumineux (prise ou bornes) Prises femelles

Cavalier position 3 = fonctionnement avec rideau lumineux Cavalier position 2 = fonctionnement normal sans rideau lumineux Cavalier position 1 = fonctionnement à vitesse réduite

26

08.2017

Instructions de montage et d'utilisation

DRIVE axxent HSA smart

7.9 Montage du moteur coulissant SA - Schéma C 7.9.1 Positionnement horizontal du moteur coulissant SA - Schéma C Les deux moteurs coulissants doivent être montés exactement au centre des bords de butée des deux ouvrants. Pour ce faire, les deux équerres de montage doivent se jouxter (fig. 2 et 3). Les deux blocs d'alimentation sont donc situés face à face au centre de l'installation.

Vérification de la largeur intérieure du dormant (RIB) - Schéma C En mesurant la largeur intérieure dormant (RIB), contrôler si le profil dormant soulevant-coulissant sera utilisé avec ou sans cache. S'il y a un cache, le bord intérieur du dormant est décalé vers l'intérieur et il faut en tenir compte lors de la mesure de la RIB. Les dimensions de la RIB doivent être déterminées individuellement pour le moteur coulissant SA gauche (dim. 1) et le moteur coulissant SA droit (dim. 2).

Afin de vérifier que les dimensions relevées sont correctes, il convient de mesurer également la RIB totale (dim. A). La dimension A doit correspondre à la somme des dimensions de la RIB 1 et 2 (fig. 1).

A = RIB (mesurer avec cache1)

1

Dimension 1 = Bord intérieur du dormant jusqu'au milieu du bord de butée d'ouvrant

Dimension 2 = Bord intérieur du dormant jusqu'au milieu du bord de butée d'ouvrant Sortie de câble (à définir)

Sortie de câble (à définir)

Moteur coulissant SA à gauche

Moteur coulissant SA à droite

Autre longueur de cache (sur demande)

2

3 Équerre de montage gauche

Bloc d'alimentation gauche Moteur coulissant SA

Équerre de montage droite

Bloc d'alimentation droit Moteur coulissant SA Rebord de butée de l'ouvrant central

Rebord de butée de l'ouvrant gauche

08.2017

Rebord de butée de l'ouvrant droit

27

DRIVE axxent HSA smart

Instructions de montage et d'utilisation

7.9.2 Positionnement vertical et fixation des moteurs coulissants SA - Schéma C Pour fixer le moteur coulissant SA en partie haute du profil dormant soulevant-coulissant, des perçages sont prévus sur deux zones de fixation (A ou B). Le positionnement et le vissage s'effectuent en fonction de la situation de montage du profil soulevant-coulissant correspondant. Les séquences de montage spéciales pour le montage du DRIVE axxent HSA smartsont disponibles sur notre portail de téléchargement : downloads.siegenia.com/de/00007/index.html 1. Fixation des moteurs coulissants SA sur l’équerre de montage sur la zone de fixation A ou B. 2. Mettre l'entraîneur en place sur son socle et le visser à l'aide de vis de construction de fenêtres adaptées.

3. Relier le câble d'ouvrant (câble plat à 6 fils) au câble d’alimentation à l’aide du connecteur. Le câble ne doit pas être écrasé

1 Niveaux de fixation

A

2

Fiches de raccordements

B

7

28

3

8

Jonction profils

08.2017

Instructions de montage et d'utilisation

DRIVE axxent HSA smart

4. Mettre le capuchon de l'entraîneur en place.

5. Brancher la prise sur la douille à 5 pôles et brancher le câble de connexion (4 pôles) sur la platine.

6. Fixer le câble à l'aide d'un serre-câbles sur le boîtier d'alimentation 7. Mettre les profils de recouvrement SA en place sur l’équerre de montage.

8. À partir d'une longueur totale de 7000 mm, assembler les profils de recouvrement gauche et droit grâce à une jonction profilée. Appuyer les profils de recouvrement sur l'équerre de montage jusqu'à ce qu'ils s'enclenchent.

9. Enfoncer les capuchons SA droit et gauche sur le profil de recouvrement SA

Bord ouvrant soulevantcoulissant

4

Bord ouvrant soulevant-coulissant

5

Câble de connexion de platine

6

Fiche

Douille à 5 pôles

9

08.2017

29

DRIVE axxent HSA smart

Instructions de montage et d'utilisation

7.10 Pose encastrée du câble et branchement - Schéma C Pose encastrée et branchement sur le bloc d’alimentation du moteur coulissant SA - Schéma C Remarque importante : la pose sur site du câble secteur flexible (5 x 1,5 mm2) vers le moteur coulissant SA et le raccordement au bloc d'alimentation du moteur coulissant SA doivent être effectués par un électricien qualifié.

Risque de surchauffe !

Risque de choc électrique !

›

Avant le montage, débrancher impérativement le câble d'alimentation de l'alimentation en courant alternatif ou couper les fusibles secteur.

Si la pose du câble est encastrée et si la commande s'effectue par un interrupteur mural ou à clé (non fournis), le câble doit être branché dans la douille à 5 pôles du moteur coulissant SA. 1. Desserrer les vis de fixations de la douille à 5 pôles et retirer le connecteur.

2. Démonter le câble de raccordement du bloc d'alimentation à 2 fils branché en série et le retirer.

3. Passer le câble d’alimentation dans l’encoche du canal de câble (fermeture par clip) jusqu’à la douille à 5 pôles du boîtier d’alimentation. La partie dénudée du câble secteur doit se trouver à l'intérieur de la douille à 5 pôles.

1 Fiche

Démonter la douille à 5 pôles

2

Démonter et retirer le câble secteur

Raccorder le cable secteur encastré

3

Brancher et fixer

4 la prise avec douille à 5 pôles

Évidement pour passage de câbles

Schéma de branchement - Schéma C • Prévoir une isolation de sécurité de tous les pôles.

• Fixer le câble selon le plan de branchement dans la douille à 5 pôles.

• Brancher la prise sur la douille à 5 pôles et fixer à l'aide des vis de fixation (fig. 4) PE N L1

*Isolation de sécurité sur tous les pôles

*F

PE N L1

*Isolation de sécurité sur tous les pôles

*F

Branchement Touche

N L

2 3

Douille à 5 pôles

30

Branchement sans interrupteur

N L

2 3

Douille à 5 pôles

Branchement avec interrupteur

Branchement Contacteur à clé, serrure codée ou actionneurs bus installation

N = bleu / neutre 1 = marron / phase 2 = noir / fermé 3 = gris / ouvert

08.2017

Instructions de montage et d'utilisation

DRIVE axxent HSA smart

7.11 Montage du rideau lumineux - Schéma C Pour le fonctionnement du rideau lumineux, des modifications du DRIVE axxent HSA smart sont nécessaires Le rideau lumineux peut être commandé auprès de :

Rideau lumineux

Société CEDES GmbH Elektronische Systeme Elzmatten 6 D-79365 Reinhausen Rideau lumineux

Platine terminale pour le branchement du rideau lumineux (prise ou bornes) Récepteur intérieur

Récepteur extérieur

+ 24 V Entrée du rideau lumineux 2 GND + 24 V Entrée du rideau lumineux 1 (RX) Récepteur

GND

Émetteur intérieur

Émetteur extérieur

GND Test + 24 V GND

Émetteur

Test + 24 V

Pour permettre le fonctionnement du rideau lumineux, un cavalier doit être modifié sur le moteur coulissant SA.

Cavalier position 3 = fonctionnement avec rideau lumineux Cavalier position 2 = fonctionnement normal sans rideau lumineux Cavalier position 1 = fonctionnement à vitesse réduite

08.2017

31

DRIVE axxent HSA smart

Instructions de montage et d'utilisation

7.12 Fin de montage Contrôle manuel de fonctionnement du châssis soulevant-coulissant, après installation de DRIVE axxent HSA smart De façon à pouvoir constater les frottements et résistances en déplacement manuel de l’ouvrant soulevant-coulissant, le moteur coulissant doit être désaccouplé de l’ouvrant. Enlever simplement l’entraîneur du moteur soulevant-coulissant SA de son socle sur l'ouvrant soulevant-coulissant et débrancher la prise du câble de connexion du moteur soulevant HA dans le moteur coulissant SA. Causes possibles de dysfonctionnement du DRIVE axxent HSA smart • modifications sur châssis soulevant-coulissant ultérieures au montage du DRIVE axxent HSA smart (ex. changement de butées, d’embouts, etc.)

• joints du châssis soulevant-coulissant trop rigides ou mal insérés • lèvre inférieure du joint trop près du rail de guidage • serre-câbles frottant dans la rainure supérieure de l’ouvrant lors du déplacement • guidages supérieurs avant et arrière mal positionnés dans la rainure d’ouvrant (ex. positionnés trop haut) • le châssis soulevant-coulissant est voilé et / ou posé de travers dans l’embrasure • le seuil tubulaire n'est pas exactement placé à l'horizontale • salissures ou dégradations du rail de roulement • résistance thermique des matériaux non prise en considération (par ex. ensoleillement direct en continu, teintes sombres des composants du châssis soulevant-coulissant) • châssis soulevant-coulissant pas vitré ou calé dans les règles de l'art Il est conseillé d'éliminer les causes grâce à des mesures adéquates réalisées par un technicien qualifié.

32

08.2017

Instructions de montage et d'utilisation

DRIVE axxent HSA smart

8. Mise en service - Schéma A 8.1 Remarques générales pour la mise en service • Après montage du DRIVE axxent HSA smart (première mise en service), des déplacements de référence, de repérage des dimensions et d'apprentissage doivent être effectués.

• Les déplacements de référence, de repérage des dimensions et d'apprentissage servent à déterminer la dimension des châssis soulevants-coulissants et des forces de déplacement.

• Procéder à un nouveau déplacement de référence après une panne de courant. Les déplacements de repérage des dimensions et d'apprentissage ne sont nécessaires qu'à la première mise en service.

• Toutes les mesures pour la mise en service doivent être réalisées exclusivement par un technicien spécialement qualifié.

8.2 Déplacement de référence 1. Appuyer sur la touche Reset (a) ou interrompre le circuit électrique, puis l'alimenter à nouveau en courant (b) 2. Déplacer l'ouvrant soulevant-coulissant en position « Fermer » (manuellement, le cas échéant) 3. Appuyer sur le bouton du moteur soulevant (c) 4. L'ouvrant soulevant-coulissant s'abaisse, se lève et s'abaisse/se verrouille automatiquement pendant le déplacement de référence (d).

Remarque : la LED clignote en rouge pendant le déplacement de référence (e).

5. La LED s'éteint uniquement une fois que le déplacement de référence a été effectué et que la position « Verrouiller » est atteinte.

08.2017

33

DRIVE axxent HSA smart

Instructions de montage et d'utilisation

8.3 Déplacements de repérage des dimensions et d'apprentissage Risque de blessures ! Les mains, bras, jambes et pieds peuvent être écrasés !

Aucune coupure de sécurité n'a lieu !

›

Garder une distance de sécurité suffisante par rapport aux châssis en mouvement pendant toute la durée des déplacements de repérage des dimensions et d'apprentissage.

Risque d'erreurs de dimensions !

›

Pour éviter toute erreur de dimensions, impérativement éviter de bloquer ou de perturber le système DRIVE axxent HSA smart pendant les déplacements de repérage des dimensions et d'apprentissage !

1. Déplacer l'ouvrant soulevant-coulissant en position « Fermer » (manuellement, le cas échéant) 2. Appuyer sur la touche « PROG » (a) Remarque : la LED clignote en vert (b).

3. Maintenir le bouton du moteur soulevant enfoncé pendant 11 secondes (c) Remarque : Pendant cette durée, les sons suivants retentissent successivement : 1 bip court, 2 bips courts, 3 bips courts, 4 bips courts. Relâcher ensuite le bouton.

4. Maintenir le bouton du moteur soulevant enfoncé pendant 2 secondes (d) Remarque : pendant cette durée, 1 bip court retentit. Relâcher ensuite le bouton.

11 sec.

1x

2x

3x

4x

1x

2 sec.

Positions de l'ouvrant lors du déplacement de repérage de dimensions et d'apprentissage 1. L'ouvrant soulevant-coulissant se déverrouille et se déplace ensuite jusqu'en position finale en butée 2. L'ouvrant soulevant-coulissant retourne en position « Fermer » 3. L'ouvrant soulevant-coulissant se déplace de nouveau jusqu'en position finale en butée 4. L'ouvrant soulevant-coulissant retourne en position « Fermer » 5. L'ouvrant soulevant-coulissant effectue un verrouillage Remarque : la LED clignote en rouge pendant le déplacement de repérage des dimensions et d'apprentissage.

1.

34

2.

3.

4.

5.

08.2017

Instructions de montage et d'utilisation

DRIVE axxent HSA smart

9. Apprentissage de l'arrêt intermédiaire - Schéma A Maintenir le bouton enfoncé pendant 8 s...

1x

Appuyer sur la touche « PROG »

La LED clignote en vert

... Dans la position souhaitée, appuyer 1 x brièvement sur le bouton...

2x

3x

... L'ouvrant soulevant-coulissant s'arrête et la position est mémorisée...

... L'ouvrant soulevant-coulissant se déverrouille et se déplace...

08.2017

35

DRIVE axxent HSA smart

Instructions de montage et d'utilisation

10. Utilisation - Schéma A 10.1 Mode « Ouvrir » - « Arrêt » - « Verrouiller » À chaque pression du bouton, la fonction commute entre « Ouvrir » - « Arrêt » - « Verrouiller ».

Remarque : la LED s'allume en vert pendant l'ouverture. La LED s'allume en rouge pendant la fermeture et le verrouillage.

Appuyer 1 x brièvement L'ouvrant soulevantcoulissant s'ouvre...

Appuyer 1 x brièvement L'ouvrant soulevantcoulissant s'arrête...

Appuyer 1 x brièvement L'ouvrant soulevant-coulissant se referme et se verrouille.

10.2 Position entrebâilleur 10 minutes L'ouvrant soulevant-coulissant se déplace en position entrebâilleur et s'abaisse. Au bout de 10 minutes, l'ouvrant soulevant-coulissant se referme automatiquement et se verrouille.

Remarque : La LED clignote en vert en position entrebâilleur.

Appuyer 2 x brièvement L'ouvrant soulevant-coulissant se déplace en position « Entrebâilleur »...

L'ouvrant soulevant-coulissant reste en position « Entrebâilleur » pendant 10 minutes...

... Au bout de 10 minutes, l'ouvrant soulevant-coulissant se referme et se verrouille

10.3 Arrêt intermédiaire (ouverture limitée) L'ouvrant soulevant-coulissant se déplace dans une position d'arrêt intermédiaire apprise (voir page 35).

Maintenir le bouton enfoncé 2 s

36

1 x bip court

L'ouvrant soulevant-coulissant s'ouvre...

Ouvrant soulevant-coulissant en position « Arrêt intermédiaire »

08.2017

Instructions de montage et d'utilisation

DRIVE axxent HSA smart

10.4 Fonction spéciale « Ouverture jusqu'en position finale » (butée) Pour des raisons de sécurité, l'ouvrant soulevant-coulissant en fonctionnement normal électro-motorisé ne s'ouvre pas complètement.

Pour amener réellement l'ouvrant soulevant-coulissant dans sa position finale, jusqu'en butée, on peut le pousser manuellement ou le faire déplacer en appuyant sur le bouton du moteur soulevant. Pour ce faire, l'ouvrant soulevant-coulissant doit se trouver en position « Ouvrir ».

Appuyer 1 x brièvement L'ouvrant soulevant-coulissant s'ouvre...

Appuyer sur le bouton de manière prolongée...

... Une fois que l'ouvrant atteint sa position finale, relâcher le bouton...

... L'ouvrant soulevant-coulissant poursuit son ouverture...

... L'ouvrant soulevant-coulissant s'arrête immédiatement

Remarque : non nécessaire pour la version avec platine terminale pour rideau lumineux en option. En version avec rideau lumineux, l'ouvrant soulevant-coulissant est toujours déplacé jusqu'en position finale.

08.2017

37

DRIVE axxent HSA smart

Instructions de montage et d'utilisation

11. Mise en service - Schéma C 11.1 Remarques générales pour la mise en service • Après montage du DRIVE axxent HSA smart (première mise en service), des déplacements de référence, de repérage des dimensions et d'apprentissage doivent être effectués.

• Les déplacements de référence, de repérage des dimensions et d'apprentissage servent à déterminer la dimension des châssis soulevants-coulissants et des forces de déplacement.

• Procéder à un nouveau déplacement de référence après une panne de courant. Les déplacements de repérage des dimensions et d'apprentissage ne sont nécessaires qu'à la première mise en service.

• Toutes les mesures pour la mise en service doivent être réalisées exclusivement par un technicien spécialement qualifié.

11.2 Déplacement de référence Dans le cas du schéma C, il convient de distinguer l'ouvrant principal (ouvrant s'ouvrant en premier) de l'ouvrant semi-fixe (axes de verrouillage ou crochets basculants côté poignée).

1. Appuyer sur les deux touches Reset (a) ou interrompre le circuit électrique, puis l'alimenter à nouveau en courant (b) 2. Déplacer les deux ouvrants soulevants-coulissants en position « Fermer » (manuellement, le cas échéant) 3. Appuyer sur le bouton du moteur soulevant de l'ouvrant semi-fixe (c) 4. L'ouvrant soulevant-coulissant s'abaisse, se lève et s'abaisse/se verrouille automatiquement pendant le déplacement de référence (d).

Remarque : les deux LED clignotent en rouge pendant le déplacement de référence (e).

5. Les deux LED s'éteignent uniquement une fois que le déplacement de référence a été effectué et que la position « Verrouiller » est atteinte.

38

08.2017

Instructions de montage et d'utilisation

DRIVE axxent HSA smart

11.3 Déplacements de repérage des dimensions et d'apprentissage Risque de blessures ! Les mains, bras, jambes et pieds peuvent être écrasés !

Aucune coupure de sécurité n'a lieu !

›

Garder une distance de sécurité suffisante par rapport aux châssis en mouvement pendant toute la durée des déplacements de repérage des dimensions et d'apprentissage.

Risque d'erreurs de dimensions !

›

Pour éviter toute erreur de dimensions, impérativement éviter de bloquer ou perturber le système DRIVE axxent HSA smart pendant les déplacements de repérage des dimensions et d'apprentissage !

1. Déplacer l'ouvrant soulevant-coulissant en position « Fermer » (manuellement, le cas échéant) 2. Appuyer sur la touche « PROG » (a) Remarque : la LED clignote en vert (b).

3. Maintenir le bouton du moteur soulevant de l'ouvrant semi-fixe enfoncé pendant 11 secondes (c) Remarque : pendant cette durée, les sons suivants retentissent successivement : 1 bip court, 2 bips courts, 3 bips courts, 4 bips courts. Relâcher ensuite le bouton.

4. Maintenir le bouton du moteur soulevant de l'ouvrant semi-fixe enfoncé pendant 2 secondes (d) Remarque : pendant cette durée, 1 bip court retentit. Relâcher ensuite le bouton.

11 sec.

1x

2x

3x

4x

2 sec.

1x

08.2017

39

DRIVE axxent HSA smart

Instructions de montage et d'utilisation

Positions de l'ouvrant lors du déplacement de repérage de dimensions et d'apprentissage Les pages suivantes présentent chaque séquence de pilotage en prenant l'exemple d'un ouvrant principal à gauche. Après le démarrage, les ouvrants se déplacent vers les positions suivantes : 1. Les deux ouvrants soulevants-coulissants se déverrouillent et l'ouvrant principal se déplace légèrement (en position d'attente).

2. L'ouvrant semi-fixe se déplace jusqu'en position finale (butée) puis retourne en position « Fermer ».

3. L'ouvrant semi-fixe se déplace à nouveau jusqu'en position finale (butée), puis retourne en position « Fermer » et se verrouille.

4. L'ouvrant principal se déplace de nouveau jusqu'en position finale (butée), retourne en position d'attente, s'immobilise brièvement puis continue jusqu'en position « Fermer ».

5. L'ouvrant principal se déplace de nouveau jusqu'en position finale (butée), retourne en position d'attente, s'immobilise brièvement puis continue jusqu'en position « Fermer ».

6. Ouvrant principal verrouillé

40

1.

2.

3.

4.

5.

6.

08.2017

Instructions de montage et d'utilisation

DRIVE axxent HSA smart

12. Apprentissage de l'arrêt intermédiaire - Schéma C • L'ouvrant principal souhaité.

et l'ouvrant semi-fixe

doivent faire l'objet d'un apprentissage individuel pour l'arrêt intermédiaire

• En principe, l'apprentissage de l'arrêt intermédiaire pour l'ouvrant principal uniquement est suffisant.

Apprentissage de l'ouvrant principal

Appuyer sur la touche « PROG »

La LED clignote en vert Maintenir le bouton de l'ouvrant principal enfoncé pendant 8 s...

... L'ouvrant principal se déverrouille et se déplace...

1 x bip court

2 x bips courts

Dans la position souhaitée, appuyer 1x brièvement sur le bouton de l'ouvrant principal...

... 3 x bips courts, relâcher ensuite le bouton...

... L'ouvrant principal s'arrête et la position est mémorisée

Apprentissage de l'ouvrant semi-fixe

Appuyer sur la touche « PROG » Maintenir le bouton de l'ouvrant semi-fixe enfoncé pendant 8 s...

... L'ouvrant semi-fixe se déverrouille et se déplace...

08.2017

La LED clignote en vert 1 x bip court

2 x bips courts

Dans la position souhaitée, appuyer 1x brièvement sur le bouton de l'ouvrant semi-fixe...

... 3 x bips courts, relâcher ensuite le bouton...

... L'ouvrant semi-fixe s'arrête et la position est mémorisée

41

DRIVE axxent HSA smart

Instructions de montage et d'utilisation

13. Utilisation - Schéma C Les châssis soulevants-coulissants schéma C présentent deux ouvrants soulevants-coulissants motorisés (ouvrant principal et ouvrant semi-fixe ). L'ouvrant principal est l'ouvrant qui s'ouvre en premier et l'ouvrant semi-fixe est l'ouvrant qui s'ouvre en deuxième. La position des ouvrants principal et semi-fixe (ouvrant soulevant-coulissant droit ou gauche) doit être définie au moment de la commande. L'exemple présenté dans cette instruction d'utilisation comprend un ouvrant soulevant-coulissant gauche comme ouvrant principal et un ouvrant soulevant-coulissant droit en ouvrant semi-fixe.

Remarque : le bouton pour l'ouvrant principal commande individuellement l'ouvrant soulevant-coulissant correspondant.

Le bouton de l'ouvrant semi-fixe commande les deux ouvrants soulevants-coulissants simultanément.

13.1 Mode « Ouvrir » - « Arrêt » - « Verrouiller » À chaque pression du bouton, la fonction commute entre « Ouvrir » - « Arrêt » - « Verrouiller ».

Remarque : la LED s'allume en vert pendant l'ouverture. La LED s'allume en rouge pendant la fermeture et le verrouillage Bouton de l'ouvrant principal (commande l'ouvrant principal) Appuyer 1 x brièvement L'ouvrant soulevant-coulissant s'ouvre...

Appuyer 1 x brièvement L'ouvrant soulevant-coulissant s'arrête...

Appuyer 1 x brièvement L'ouvrant soulevant-coulissant se referme et se verrouille.

Appuyer 1 x brièvement L'ouvrant soulevant-coulissant s'arrête...

Appuyer 1 x brièvement L'ouvrant soulevantcoulissant se referme...

Bouton de l'ouvrant semi-fixe (commande l'ouvrant principal et l'ouvrant semi-fixe) Appuyer 1 x brièvement L'ouvrant soulevant-coulissant s'ouvre...

13.2 Position entrebâilleur 10 minutes Dans le cas du schéma C, seul l'ouvrant principal se déplace en position entrebâilleur 10 minutes. Arrivé en position, il s'abaisse. Pendant la phase d'aération de 10 minutes, la LED clignote en vert, elle s'éteint ensuite et l'ouvrant principal retourne en position « FERMÉ ». Arrivé dans cette position, il se verrouille.

Bouton de l'ouvrant principal (commande l'ouvrant principal) Appuyer 2 x brièvement L'ouvrant soulevant-coulissant se déplace en position « Entrebâilleur »...

42

L'ouvrant soulevant-coulissant reste en position « Entrebâilleur » pendant 10 minutes...

... Après 10 minutes, l'ouvrant soulevant-coulissant se referme et se verrouille

08.2017

Instructions de montage et d'utilisation

DRIVE axxent HSA smart

13.3 Arrêt intermédiaire (ouverture limitée) L'ouvrant principal et l'ouvrant semi-fixe sont pilotés individuellement et se déplacent alors dans la position d'arrêt intermédiaire apprise.

Bouton de l'ouvrant principal (commande l'ouvrant principal) Maintenir le bouton enfoncé 2 s...

L'ouvrant principal s'ouvre...

1 x bip court

Ouvrant principal en position « Arrêt intermédiaire »

Bouton de l'ouvrant semi-fixe (commande l'ouvrant principal et l'ouvrant semi-fixe) Maintenir le bouton enfoncé 2 s...

L'ouvrant principal se déplace en position d'attente L'ouvrant semi-fixe s'ouvre...

08.2017

1 x bip court

Ouvrant semi-fixe en position « Arrêt intermédiaire »

43

DRIVE axxent HSA smart

Instructions de montage et d'utilisation

13.4 Fonction spéciale « Ouverture jusqu'en position finale » (butée) Pour des raisons de sécurité, les deux ouvrants soulevants-coulissants ne s'ouvrent pas complètement en mode normal électro-motorisé. Pour ouvrir complètement les ouvrants soulevants-coulissants, c'est-à-dire pour les amener vers leur position finale (butée), il est possible de les déplacer individuellement à la main ou de les conduire à cette position au moyen d'une touche de commande spéciale située sur le moteur soulevant HA correspondant. Pour ce faire, les ouvrants soulevants-coulissants doivent se trouver en position « OUVERT ».

Bouton de l'ouvrant semi-fixe (commande l'ouvrant principal et l'ouvrant semi-fixe) Appuyer 1 x brièvement

Maintenir le bouton enfoncé de manière prolongée...

... Les deux ouvrants soulevants-coulissants s'ouvrent...

... L'ouvrant soulevant-coulissant poursuit son ouverture...

Ouvrant principal et ouvrant semi-fixe commande individuelle ... Une fois que l'ouvrant atteint sa position finale, relâcher le bouton...

... L'ouvrant soulevant-coulissant s'arrête immédiatement

Remarque : cette fonction spéciale ne peut être exécutée que séparément pour l'ouvrant principal et l'ouvrant semi-fixe.

Remarque : non nécessaire pour la version avec platine terminale pour rideau lumineux en option. En version avec rideau lumineux, l'ouvrant soulevant-coulissant est toujours déplacé jusqu'en position finale.

44

08.2017

Instructions de montage et d'utilisation

DRIVE axxent HSA smart

14. Commande de secours manuelle En cas de défaillance du moteur soulevant HA, l'ouvrant soulevant-coulissant peut être soulevé ou abaissé manuellement grâce à la clé de commande d'urgence fournie. Ensuite, l'ouvrant soulevant-coulissant peut être déplacé manuellement.

Remarque : la poignée de secours doit être utilisée exclusivement pour la commande manuelle en cas de panne. Toujours la conserver à proximité du châssis soulevant-coulissant.

Risque de blessure par retour de la clé de commande de secours !

›

Pendant la commande manuelle au moyen de la clé de commande de secours, maintenir celle-ci fermement. Lors du débrayage, la clé de commande de secours subit le poids de l'ouvrant soulevant-coulissant.

1

2

3

4

Clé de commande d'urgence

08.2017

45

DRIVE axxent HSA smart

Instructions de montage et d'utilisation

15. Maintenance et entretien Appareil électrique.

Danger mortel en cas d'électrocution ou d'incendie.

Respecter impérativement les points suivants pour éviter les blessures et les dommages matériels :

›

Avant tout nettoyage ou toute opération d'entretien, débrancher le câble secteur de la prise de courant. Ne jamais tirer au niveau du câble pour séparer l'appareil du réseau électrique.

›

Pour les appareils avec raccordement permanent à l'alimentation à courant alternatif 230 V, mettre le circuit d'alimentation hors tension pour tous les pôles. Le cas échéant, les fusibles doivent être retirés.

15.1 Nettoyage Important : lors du nettoyage de l'DRIVE axxent HSA smart, aucun liquide ne doit pénétrer à l'intérieur de l'appareil.

• N'utiliser ni produit d'entretien agressif ou contenant des solvants, ni objet pointu, car ils risqueraient d'endommager la surface du boîtier.

• Ne jamais nettoyer l'appareil avec un nettoyeur haute pression ou à jet de vapeur.

• Nettoyer le DRIVE axxent HSA smart à l'aide d'un chiffon humidifié avec une solution savonneuse douce ou du liquide vaisselle.

• Respecter les règlements de sécurité sur les travaux avec des outils électriques et, le cas échéant, ceux sur les travaux avec échelles ou escabeaux, de même que ceux sur les travaux en hauteur ou à des hauteurs supérieures à la taille humaine.

46

08.2017

Instructions de montage et d'utilisation

DRIVE axxent HSA smart

16. Élimination des dysfonctionnements En cas de perturbation, ne pas ouvrir l'appareil et ne pas essayer de le réparer.

Si le tableau suivant ne mentionne pas le problème survenu, contacter le professionnel local ou directement SIEGENIA : tél. +49 271 3931-0 16.1 DRIVE axxent HSA smart Description du problème LED

Le DRIVE axxent HSA smart ne fonctionne pas

DRIVE axxent HSA smart interrompt le processus de fermeture/ouverture et se déplace pendant 4 s dans la direction opposée

Causes possibles

Solution proposée

Arrêt

Aucune alimentation électrique

Vérifier l'alimentation électrique

Arrêt

Télécommande infrarouge non programmée

Voir les instructions d'utilisation de la télécommande infrarouge

Clignote en rouge

DRIVE axxent HSA smart non initialisé

Procéder à un déplacement de référence (voir page 33 et 38)

Clignote 2 fois en vert Surchauffe - 3 fois en rouge

Attendre que le moteur ait refroidi et que la LED s'éteigne

Clignote en rouge/ vert

Test système négatif

Interrompre l'alimentation en tension pendant au moins 10 s, puis démarrer le déplacement de référence et de repérage des dimensions (voir page 33 et 38) (Si le problème se présente de nouveau, contacter l'assistance technique)

Arrêt

Un obstacle bloque le déplacement coulissant de l'ouvrant soulevant-coulissant

Éliminer l'obstacle, puis actionner à nouveau le DRIVE axxent HSA smart

–

Aucune connexion Wi-Fi au routeur du réseau domestique

Redémarrer le routeur du réseau domestique

–

Aucune connexion Wi-Fi au smartphone / à la tablette

Redémarrer le smartphone / la tablette

Aucune connexion Wi-Fi à DRIVE axxent HSA smart

Procéder à une réinitialisation du DRIVE axxent HSA smart : 1. Appuyer sur la touche « PROG » 3x brièvement.

2. Appuyer ensuite sur la touche « PROG » 1x longuement (la maintenir enfoncée env. 4 s) 3. L'ouvrant soulevant-coulissant se referme Le module se trouve alors à nouveau à l'état de livraison.

DRIVE axxent HSA smart ne réagit pas à la commande par smartphone / tablette –

16.2 Appli SI Comfort Des informations détaillées sur l'utilisation et sur l'élimination des dysfonctionnements figurent sur le site Internet Smarthome SIEGENIA. https//smarthome.siegenia.com

08.2017

47

DRIVE axxent HSA smart

Instructions de montage et d'utilisation

17. Caractéristiques techniques Propriétés d'un DRIVE axxent HSA smart Alimentation en tension Tension de fonctionnement de l'appareil (bloc d'alimentation intégré au moteur coulissant) Force de déplacement max. en mode coulissant Couple de rotation max. de la clé de commande d'urgence Vitesse de déplacement Durée de course du moteur soulevant HA Plage de températures Protection anti-pincement Type de protection Raccordement d'usine à l'alimentation à courant alternatif Branchement à l'alimentation en courant alternatif côté bâtiment (passe-câble encastré) Bornes de branchement

120 - 230 V∼, 22 W 24 V env. 50 N (en fonction du poids d'ouvrant et du frottement) env. 2 Nm env. 150 mm/s env. 7 s –5 °C à + 50 °C Coupure de surcharge électronique (limitation du courant selon les normes) IP20 pour locaux secs Fiche secteur mâle CEE, longueur de câble 5 m Câble 5 x 1,5 mm² (Isolation de sécurité sur tous les pôles requise) pour section du conducteur de 2,5 mm² max.

18. Accessoires

48

Désignation article

Réf. article

Gabarit de perçage entraîneur

GABB0010-0E5010

Gabarit de perçage de passage

GABB0020-0E5010

Gabarit de perçage moteur soulevant HA

PAFB0020-000010

Télécommande infrarouge Rideau lumineux intérieur / extérieur

GZFB0020-025010 Disponible auprès de la société CEDES GmbH Elzmatten 6, D-79365 Reinhausen

08.2017

Instructions de montage et d'utilisation

DRIVE axxent HSA smart

19. Remarques concernant la garantie produits 19.1 Utilisation selon prescriptions Toute utilisation non conforme aux prescriptions, ainsi que toute adaptation ou modification du produit, de ses pièces et de ses composants, sans autorisation explicite de SIEGENIA sont expressément interdites. SIEGENIA décline toute responsabilité concernant les dommages corporels ou matériels résultant du non-respect de cette disposition.

19.2 Garantie pour défauts matériels Sous réserve que le montage et la manipulation soient effectués dans les règles de l'art, nos produits sont garantis 1 an à partir de la date de réception de la marchandise (conformément à nos CGV), sauf accord divergent, et 2 ans pour les utilisateurs finaux conformément aux dispositions légales.

Dans le cadre d'éventuelles améliorations, nous sommes habilités à remplacer des composants ou des produits complets. Les dommages consécutifs à un défaut sont exclus de la garantie, dans la mesure où la législation le permet. Annulation de la garantie, en cas de modifications des produits et/ou de leurs composants, non autorisées par nos soins ou non mentionnées dans les présentes, ou en cas de démontage ou de désassemblage, même partiel, du produit et/ou des composants individuels, pour autant que le vice ait été provoqué par une des modifications énoncées ci-dessus.

19.3 Exclusion de la garantie Le produit et ses pièces sont soumis à des contrôles de qualité rigoureux. Ils fonctionnent donc de manière fiable et sûre en cas d'utilisation selon les prescriptions.

Sont exclus de notre responsabilité les dommages consécutifs à un défaut et/ou les demandes de dommages et intérêts, sauf en cas de faute intentionnelle ou de négligence grossière de notre part ou si notre responsabilité est engagée en raison d'atteinte à la vie, à l'intégrité physique ou à la santé. Ceci n'affecte pas l'éventuelle responsabilité indépendante de la faute conformément à la loi relative à la responsabilité du fabricant. En cas de violation des obligations essentielles du contrat, la responsabilité n'en est pas affectée ; la garantie est cependant limitée au dommage prévisible et propre à ce type de contrats. Les dispositions précitées n’entraînent pas de modification de la charge de la preuve au détriment du consommateur.

19.4 Protection de l'environnement Bien que nos produits n'entrent pas dans le champ d'application de la loi allemande relative aux équipements électriques et électroniques, la société SIEGENIA veillera, comme auparavant, non seulement à respecter les prescriptions qui y sont formulées, mais également à renoncer totalement à l'utilisation de substances dangereuses pour l'environnement, aussi rapidement qu'il est possible sur le plan technique.

Les produits électriques ne doivent, en règle générale, pas être jetés avec les ordures ménagères.

20. Commentaires concernant la documentation Tous commentaires, toutes propositions et toutes suggestions, contribuant à l'amélioration de notre documentation, nous intéressent. Merci de nous envoyer tout ce qui pourra contribuer à l'amélioration de notre documentation à l'adresse suivante : dokumentation@siegenia-aubi.com.

08.2017

49

DRIVE axxent HSA smart

Instructions de montage et d'utilisation

21. Déclaration de conformité CE Fabricant

SIEGENIA-AUBI KG Beschlag- und Lüftungstechnik Duisburger Straße 8 57234 Wilnsdorf

déclare que le produit

Moteur soulevant-coulissant Type d'appareil DRIVE axxent HSA smart Désignation du type

est conforme aux exigences fondamentales suivantes : Directive machines CE

2006/42/CE

Directive CEM

2014/30/UE EN 301 489-1 EN 301 489-17

Directive basse tension

2014/35/UE EN 60335-1:2012 EN 60335-2-103:2010

Directive RoHS

2011/65/UE

Cette déclaration se fonde sur des rapports d'essais de : EMC TestHaus Dr. Schreiber GmbH - protocole de contrôle 14/457

L'équipement incomplet ne peut être mis en service que lorsqu'il a été constaté que la machine dans laquelle l'équipement incomplet doit être intégré est conforme aux exigences de la directive machines.

Les documents techniques spécifiques ont été établis suivant l'annexe VII section B de la directive machines CE 2006/42/CE. Nous nous engageons à communiquer ces documents aux autorités de surveillance du marché dans un délai approprié sous forme électronique. Les documents techniques susmentionnés peuvent être demandés auprès du fabricant.

Siegen, le 24/08/2016

Cette déclaration certifie la conformité aux directives précitées mais ne contient pas de garantie des caractéristiques au sens juridique.

Les consignes de sécurité incluses dans la documentation jointe au produit doivent être respectées.

50

08.2017

Siège :

Téléphone : +49 2051 278-0

Industriestraße 1–3

Fax :

57234 Wilnsdorf

info@siegenia.com

ALLEMAGNE

www.siegenia.com

SIEGENIA dans le monde :

Grande-Bretagne Téléphone : +44 2476 622000

Allemagne Téléphone : +49 271 39310

Hongrie Téléphone : +36 76 500810

Autriche Téléphone : +43 6225 8301

Italie Téléphone : +39 02 9353601

Benelux Téléphone : +31 85 4861080

Pologne Téléphone : +48 77 4477700

Biélorussie Téléphone : +375 17 3143988

Russie Téléphone : +7 495 7211762

Chine Téléphone : +86 316 5998198

Suisse Téléphone : +41 33 3461010

Vous trouverez nos différentes adresses

Corée du Sud Téléphone : +82 31 7985590

Turquie Téléphone : +90 216 5934151

à travers le monde sur : www.siegenia.com

France Téléphone : +33 3 89618131

Ukraine Téléphone : +380 44 4637979

+49 2051 278-167

H47.MOTS007FR/0

Contactez votre technico-commercial :

Nous sommes toujours là pour vous.

Appelez-nous ou passez nous voir.

Studio Finstral Unterinn

Studio Finstral Wihr-au-Val

Studio Finstral Crissier

Siège social avec 600 m2

350 m² d’exposition à Colmar

180 m² d’exposition

d’exposition Bozen, Italie

Wihr-au-Val, France

à Crissier, Suisse

T +39 0471 296611

T +33 03 89 71 71 00

T +41 021 886 12 40

finstral.com/unterinn

finstral.com/wihrauval

finstral.com/crissier

Studio Finstral Bruxelles 380 m² d’exposition à Bruxelles

Un Studio Finstral toujours proche : finstral.com/recherche-d-un-distributeur

Zaventem, Belgique T +32 2 616 09 17 finstral.com/brussels

Édition mai 2023 N° article 60-0313-00-03

Contactez directement un conseiller technique : Par chat sur finstral.com, en entretien vidéo à partir d’un Studio Finstral ou par téléphone au numéro 00800 2356 8945 (gratuit).

Le partenaire Finstral le plus proche de chez vous :
