About.

Il était une fois, Fatimatou Diallo...

2022

"Xäm ligue begg geem ko ligeey tchii" En Wolof, cela signifie "savoir ce que l'on veut, y croire et y travailler".

J'ai très vite su ce que je voulais devenir, en étant bien consciente de l'endroit où tout a commencé, parce qu'impératif pour moi. ...

De ma passion pour l'Art, des formes et de mon intérêt pour l'environnement. Que d'éléments précurseurs, qui m'ont permis de mieux définir le chemin a emprunter vers la carrière qui m'était destinée.

Il s'en est naturellement suivi une recherche de connaissances, cette étape de ma vie à Versailles, me permet de maitriser les techniques et d'en apprendre plus sur l'histoire, le patrimoine, le pourquoi et le comment des choses.

Ce que je vous invite à découvrir n'est pas l'aboutissement d'un travail, mais plutôt, l'évolution d'une passion à travers le temps.

"Et parce que l'on n'en connaît jamais assez...".

Fatimatou

Fatimatou Diallo Etudiante en Architecture

PROFIL : Je suis une étudiante en architecture qui porte une attention toute particulière à la réalisation d'une architecture engagée, sociale et environnementale.

Travailleuse, attentive et dévouée, sont des qualités que j'utilise dans tout ce que j'entreprends.

CONTACT COURRIEL: dt.fatimatou@gmail.com MOBILE: 0663894080

EXPÉRIENCE PROFESSIONNELLE COMPÉTENCES

STAGE DE PREMIERE PRATIQUE TERRITOIRE LANDSCAPE ARCHITECT - ARCHITECTURE & PAYSAGISME JUILLET - AOUT 2021 - PARIS-BESANCON

CREATIVE PHOTOGRAPHIE

DESSIN

STAGE OUVRIER DIRECTION ARTISTIQUE

LEADERSHIP LOGICIELS 2D-3D

AUTOCAD REVIT PHOTOSHOP

- Réalisation de Plans & Coupes - Préparation des dossiers d'études de projet

BATIBA - CABINET ARCHITECTURE & INGENIEURIE JUILLET - AOUT 2020 - DAKAR,SENEGAL - Découverte du chantier et connaissance du déroulement de celui-ci.

- Ferraillages, Coulage de dalles, montage de murs en briques de ciment.

- Décoffrage de poteaux sur le chantier.

STAGE ENTREPRISE TANDETA GUINEE - ENTREPRISE D’IMPORTATION DE PRODUITS ALIMENTAIRES JUIN - AOUT 2018 - CONAKRY,GUINEE - Accueil, Gestion de la clientèle - Caisse et gestion du stock - Community management

INDESIGN

SKETCH UP BLENDER

LANGUES FRANÇAIS ANGLAIS ESPAGNOL

2020 2021 2022

CANVA

ENSA- VERSAILLES

2019

RHINO

PARCOURS ACADÉMIQUE

ENSA- VERSAILLES

2018

ILLUSTRATOR

COLLEGE MIKADO, DAKAR

Master 1 | En cours

ENSA- VERSAILLES Licence 3 | Complétée avec 60 ETCS

ENSA- VERSAILLES Licence 2 | Complétée avec 60 ETCS

Licence 1 | Complétée avec 55 ETCS

Baccalauréat sciences sociales

P R O J E C T S

ABOUT

PROJECTS PRACTICE REPRESENTATION INTERMÉDIAIRE PHOTOGRAPHY CONTACT

ATTELIER DIALLO

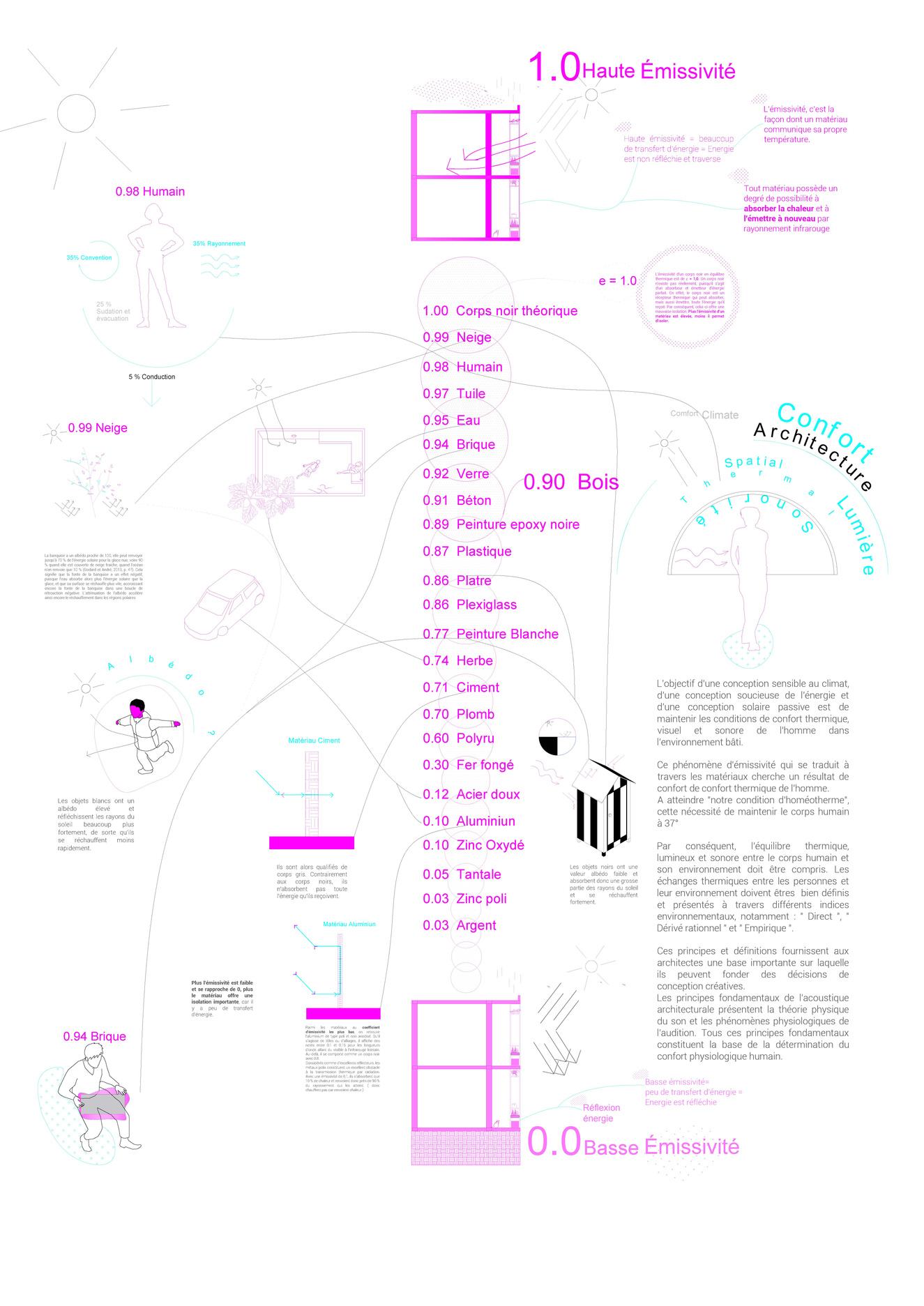

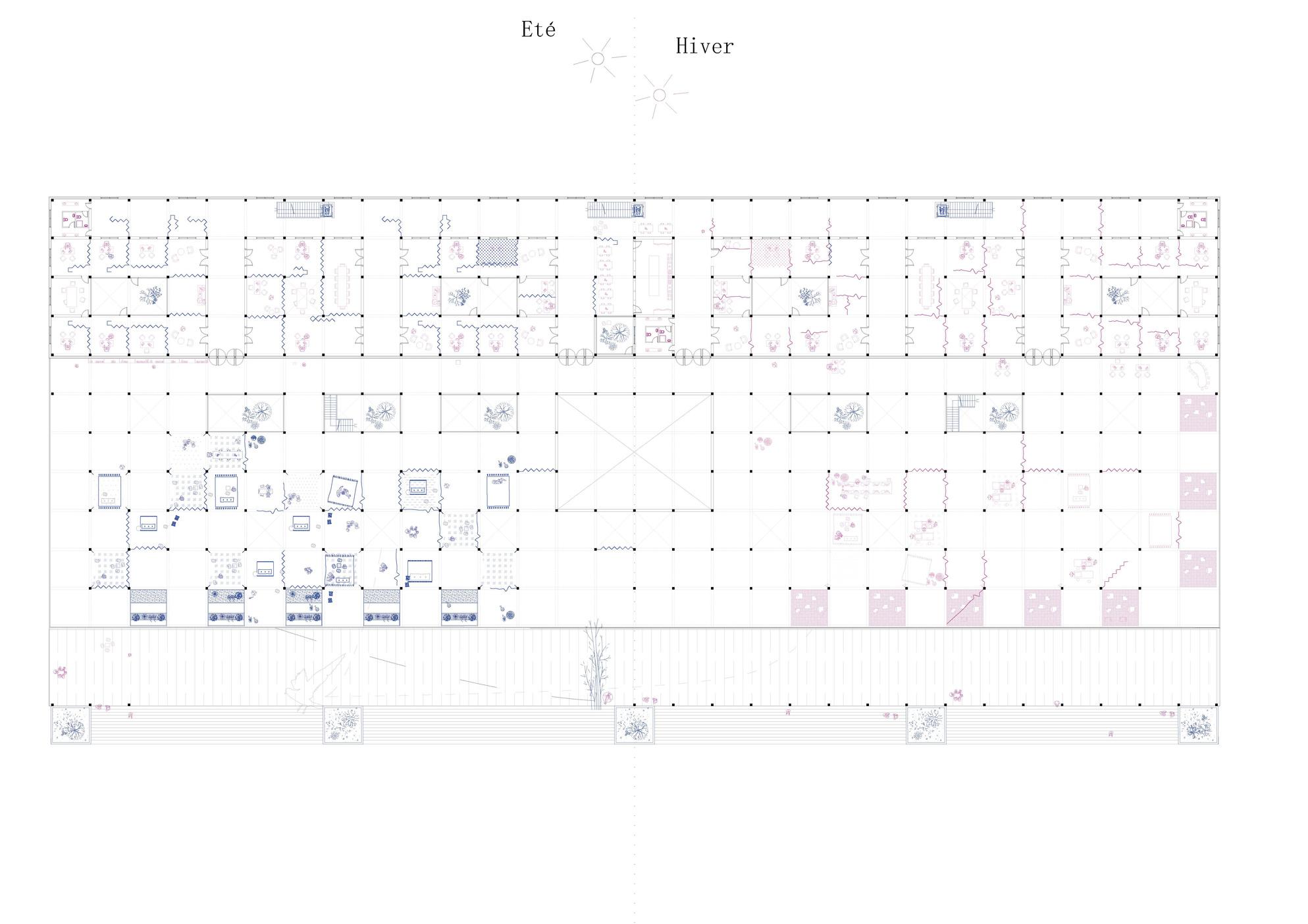

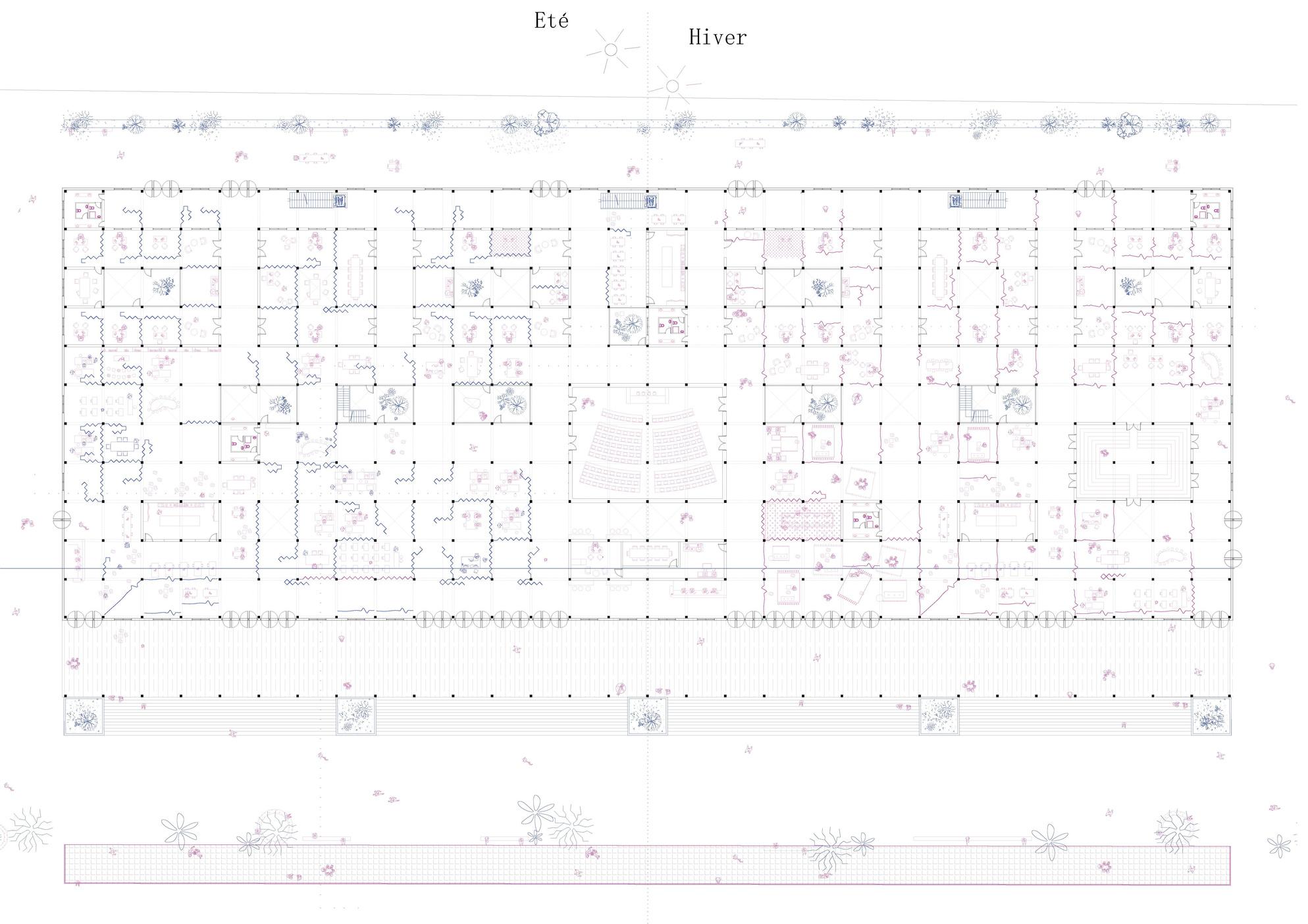

P45. | " Architecture Climatique " Projet de Quatrième année – 2e Semestre.

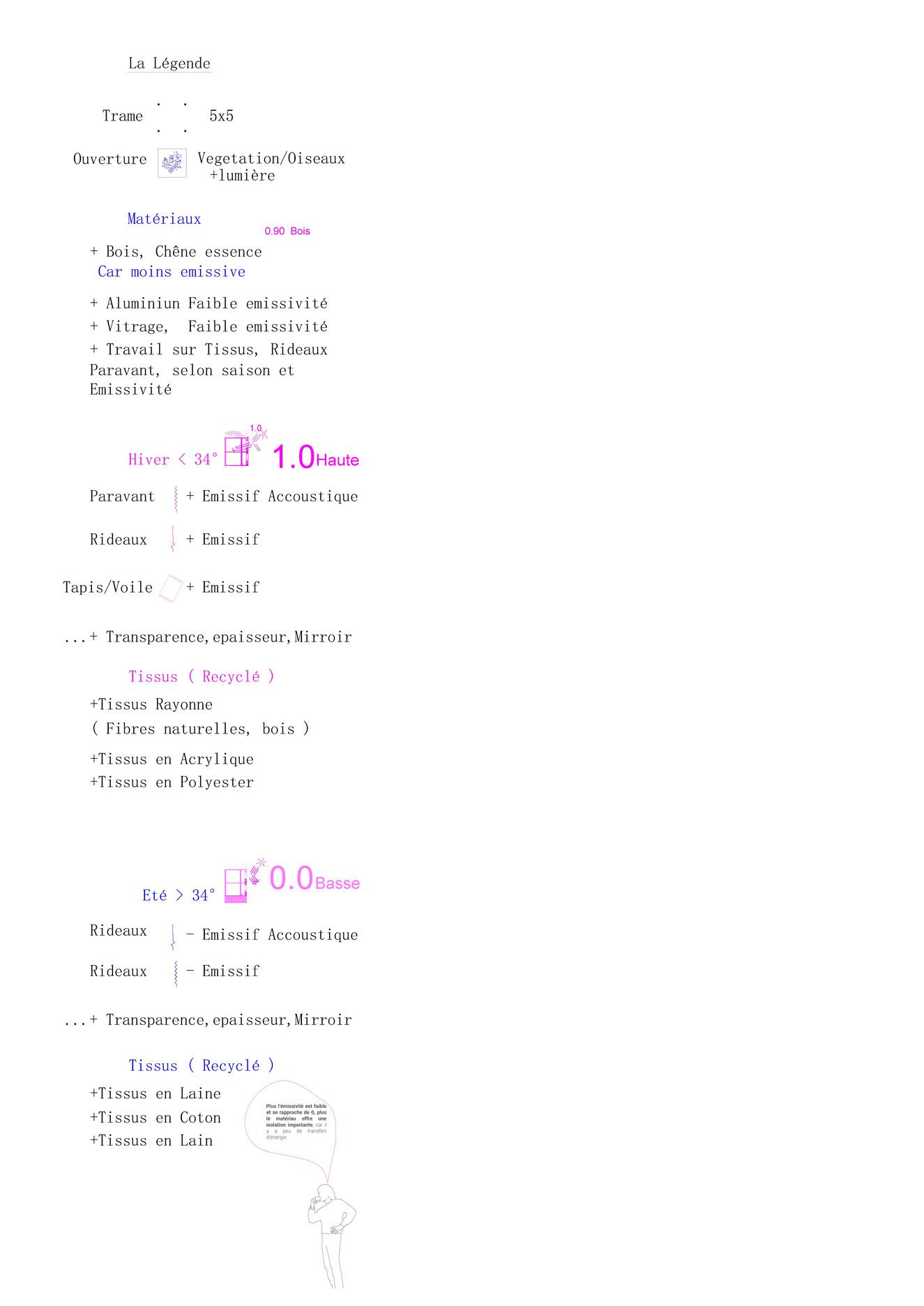

"Emissivity" UNE ARCHITECTURE PARISIENNE

"Suivant la loi de Stefan-Boltzmann, l'émissivité est définie comme le rapport du rayonnement émis par la surface au rayonnement émis par un corps noir à la même température. Le rayonnement peut être réfléchi, absorbé et transmis par des surfaces en relation avec un phénomène de surface, par exemple une surface de couleur "

"L’émissivité, c’est la façon dont un matériau communique sa propre température."

"·En transfert radiatif, l'émissivité correspond au flux radiatif du rayonnement thermique émis par un élément de surface à température donnée, rapporté à la valeur de référence qu’est le flux émis par un corps noir à cette même température. Cette dernière valeur étant la valeur maximale possible, l'émissivité est un nombre inférieur ou égal à l'unité "

L'enjeu, faire un projet suivant les lois de ce phénomènes physique..

Philippe Rahm

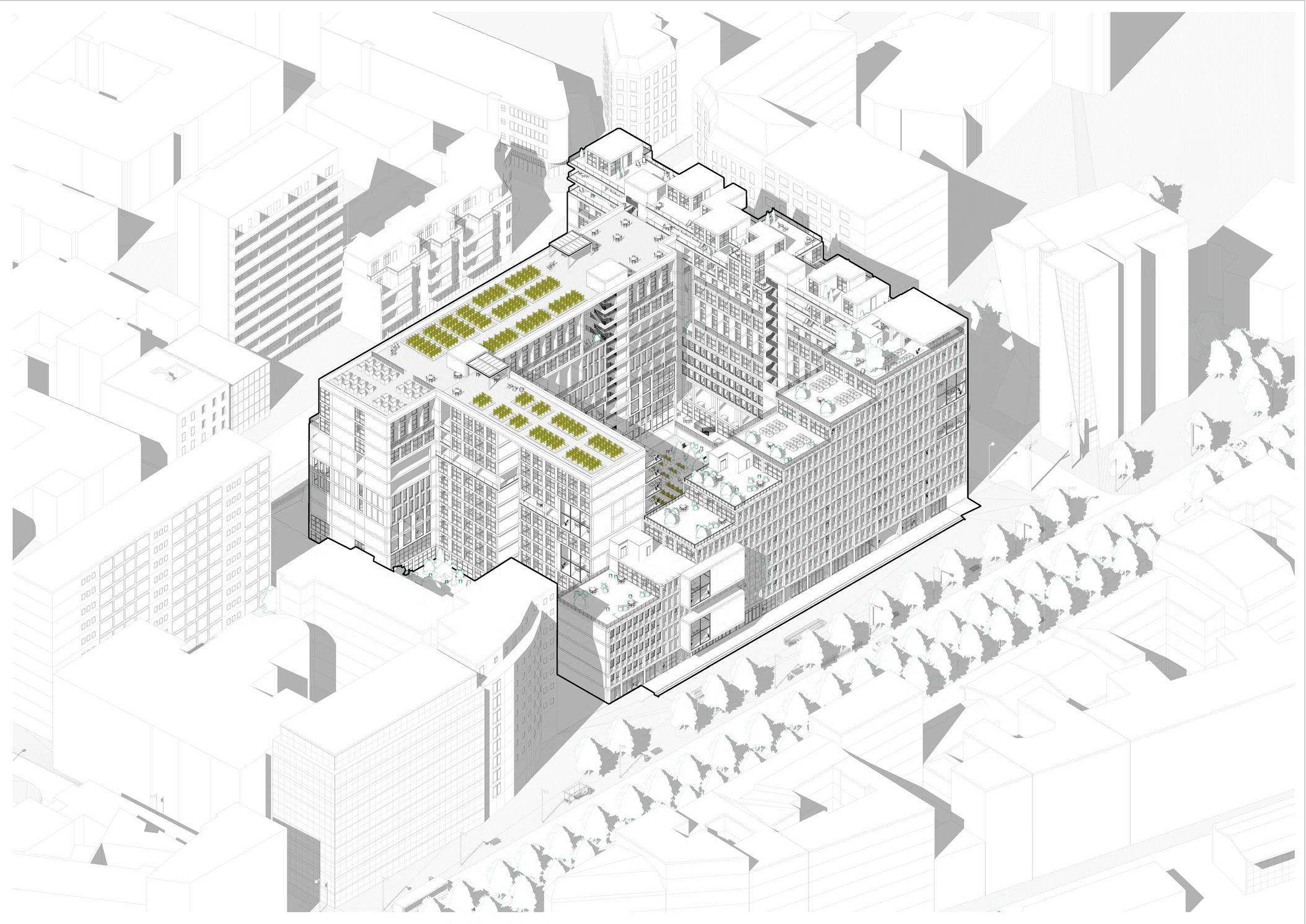

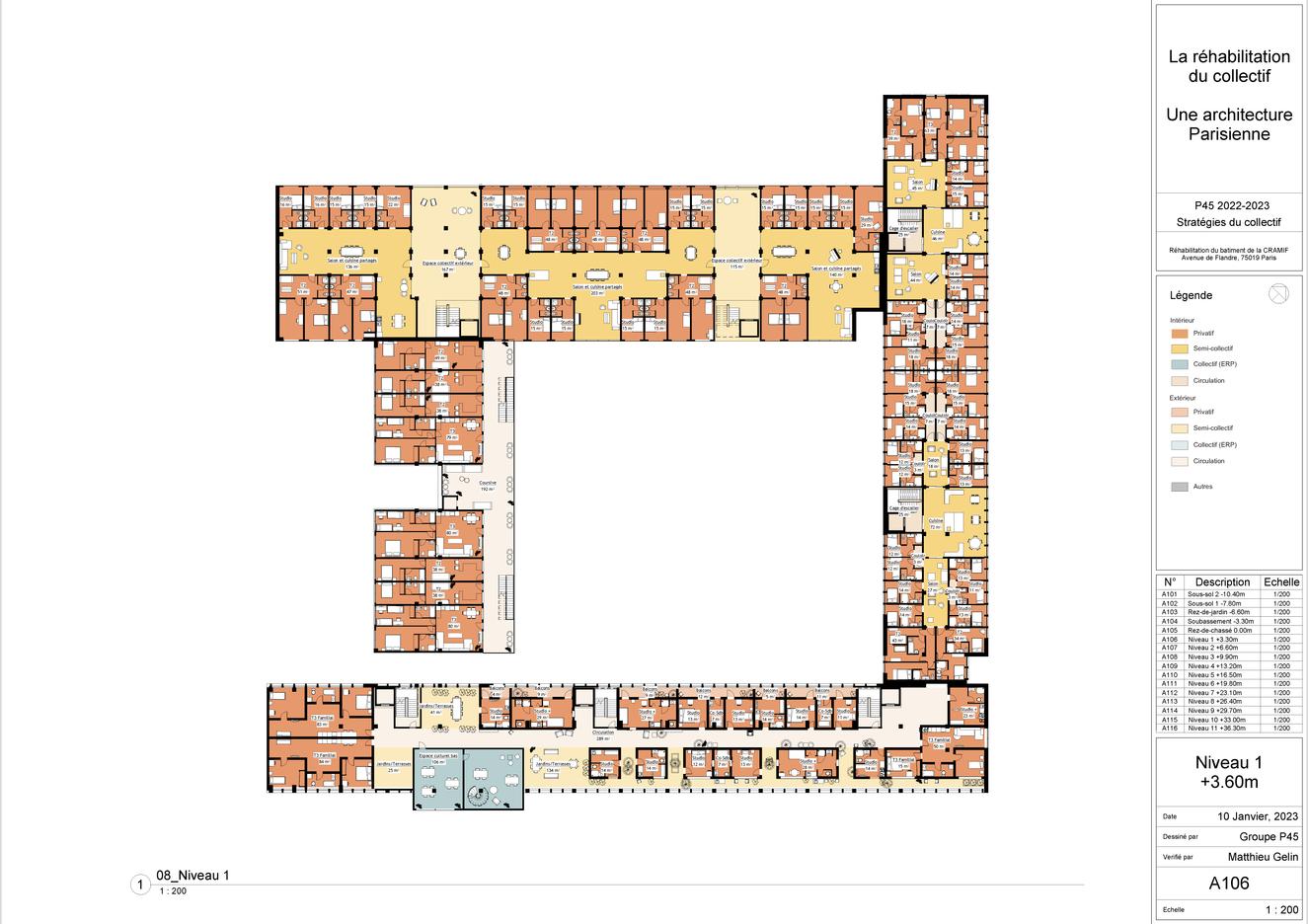

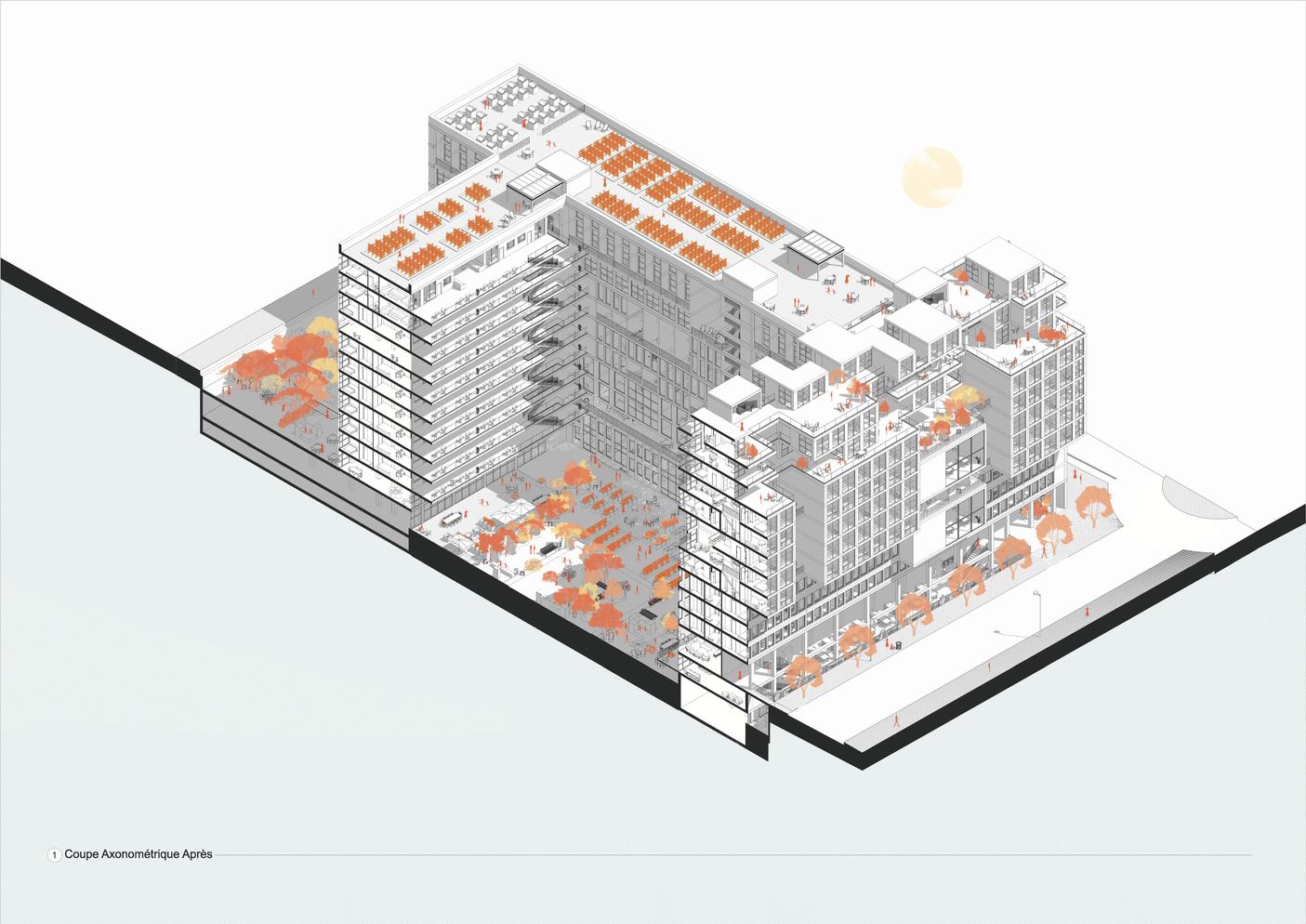

P45. | Les Stratégies du Collectif Projet de Quatrième année – 1e Semestre.

''LA RÉHABILITATION DU COLLECTIF'' UNE ARCHITECTURE PARISIENNE

Alors que Paris restaure frénétiquement ses monuments les plus prestigieux et en efface les marques d’usure, quatorze architectes de l’école d’Architecture de Versailles s’attaquent depuis quelques mois à un projet commun : la réhabilitation et à la restructuration de la CRAMIF (Caisse régionale d’assurance maladie d’Ile-de-France), organisme de Sécurité sociale.

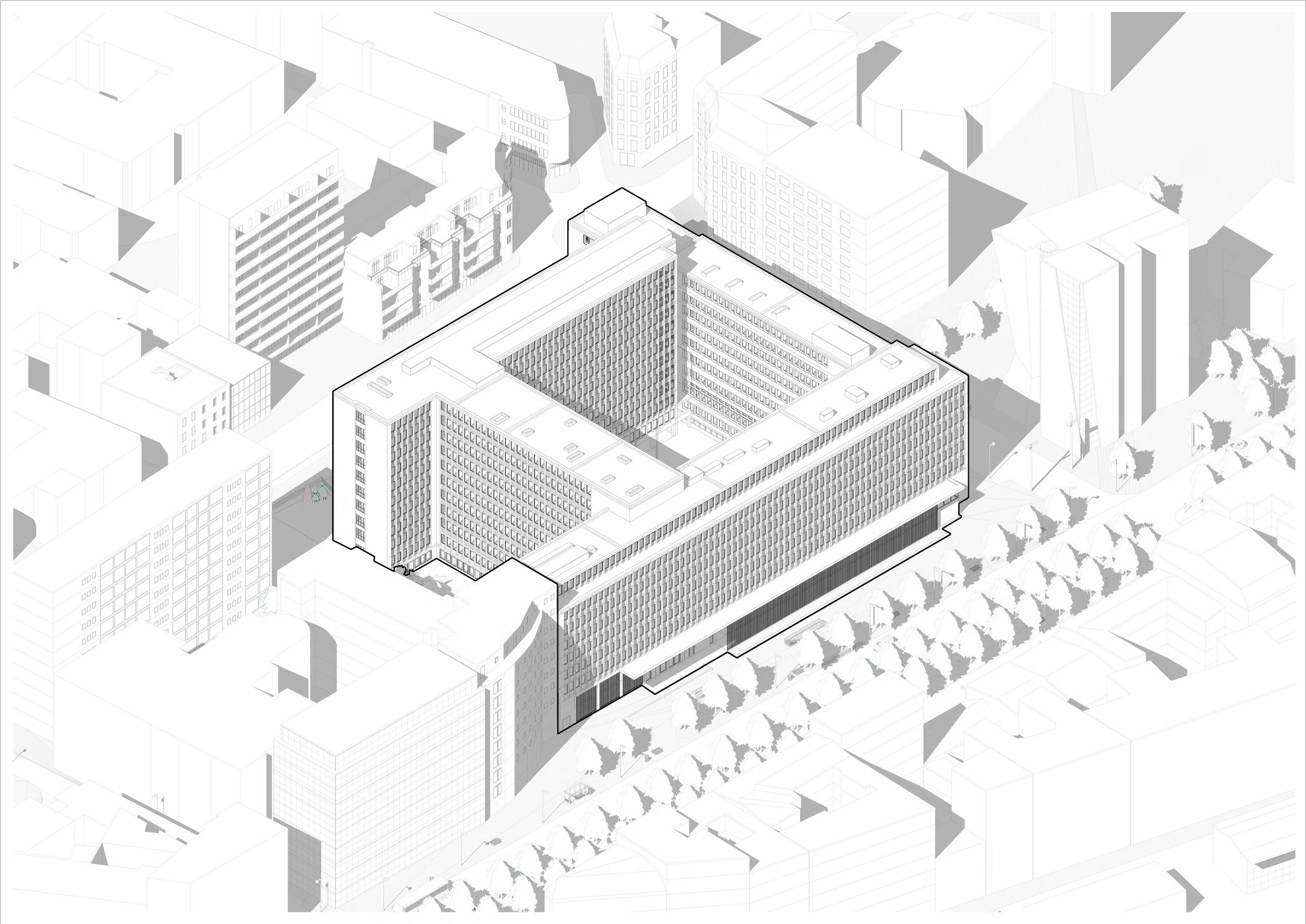

Située dans le 19ème arrondissement de Paris, Avenue de Flandre, longeant le canal Saint Martin, les architectes ont ainsi transformé l’ancien centre en un bâtiment nouveau composé d’un programme mixte. Sa métamorphose donne vie à des logements, commerces, espaces culturels, espaces polyvalents, centres sportifs, terrasses privées et publiques, une cour et un passage couvert. La cour est accessible à tous, offrant ainsi l’accès à des ateliers, des restaurants, des bars et autres commerces.

Au cours de la conception, c’est la volonté de réinventer la façon d’habiter et de vivre ensemble qui est au cœur des préoccupations. En effet, c’est cette envie d’imaginer une nouvelle façon d’habiter plus équitable, plus agréable et plus accessible pour tous que les architectes ont entrepris ce projet.

Imaginé collectivement afin de stimuler la créativité grâce aux échanges, aux partages et aux confrontations d’idées, le projet représente un défi architectural tant sur le plan économique, écologique et social.

La phase de conception se divise en deux temps. La première partie porte davantage sur des réflexions et des recherches autour d’une nouvelle façon de concevoir l’architecture. Cela a abouti à la création d’un tableau réunissant en son sein des indicateurs. Ces derniers permettront de mieux répondre aux enjeux environnementaux, économiques et sociaux de notre décennie. Ils pourraient également être susceptibles d’être pris en compte soit au moment de la construction ou être directement présents dans le PLU ou le Permis de Construire (en plus des facteurs économiques et surfaciques). Les architectes doivent s’en saisir afin de s’adapter aux changements et aux problèmes qui en découlent.

Par la suite, à partir des recherches et des échanges vient la deuxième phase. Elle consiste à échafauder et à penser le projet de la réhabilitation : est-ce qu’une destruction partielle suffira ou faut-il tout enlever et ne laisser que la structure telle quelle ?

Aussi compliquée qu’une intervention sur un terrain vierge, la rénovation de la construction demande un grand travail de réflexion au préalable. Au sein de l’équipe des architectes, les tâches sont ré- parties de telles sortes que les échanges soient facilités.

Mathieu Gelin

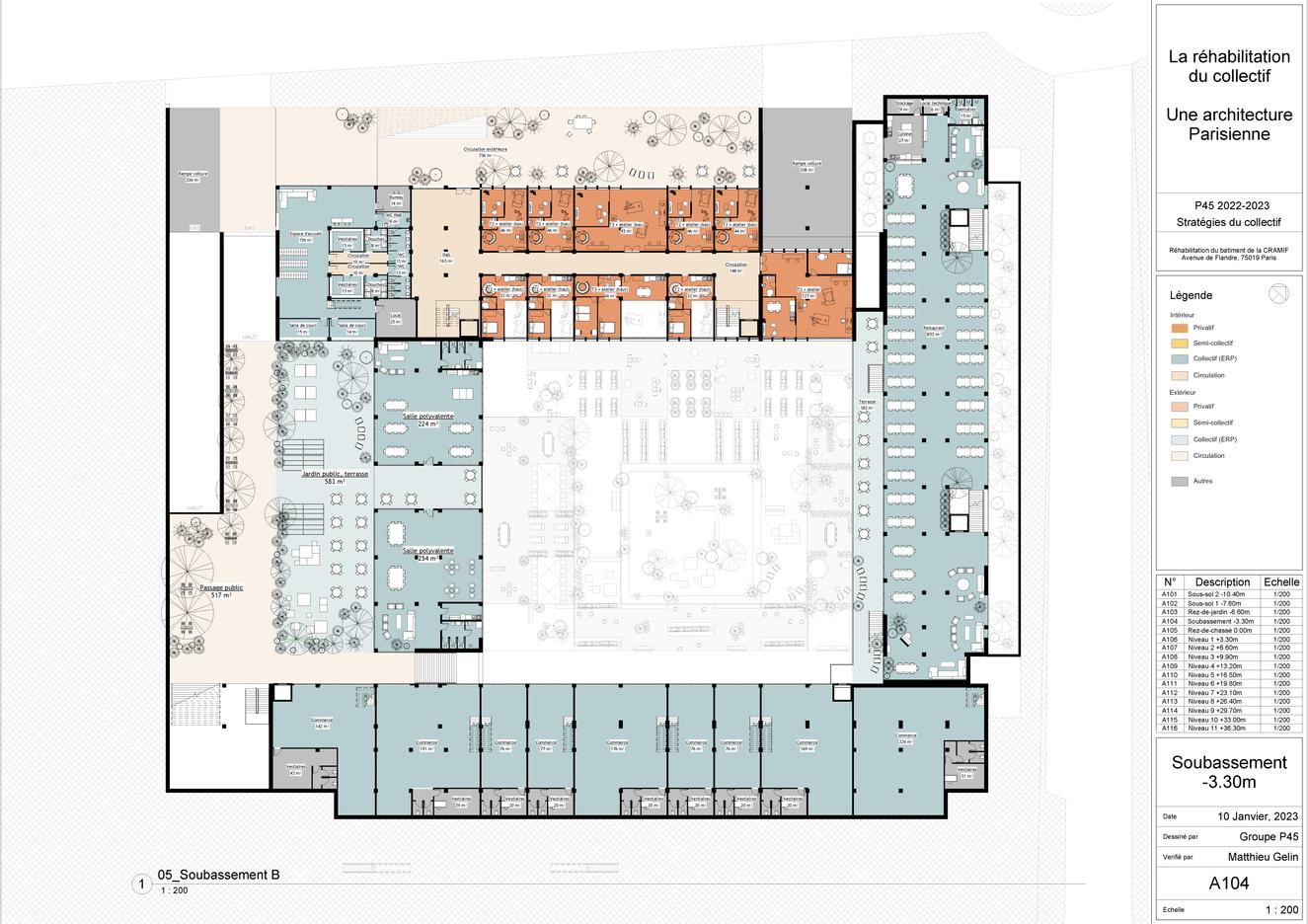

Ce projet regroupe plusieurs typologie d’appartement.

Le bâtiment se découpe ainsi en plusieurs zones de logements. Il accueille cinq types d’habitat différents : les artisans, les bricoleurs, les Co living, les temporaires ainsi que les traditionnels.

Cette diversité d’appartement permet aux habitants de trouver leur habitation idéale et de vivre différentes expériences. De plus, ils disposent d’une cour intérieure protégée et entourée d’aménagements paysagers.

Le projet héberge 500 logements pour une moyenne de 955 habitants représentant alors 36 400m2 sur les 58 000m2.

- 11 logements « artisans » pour 30 habitants - 65 logements « bricoleurs » pour 140 habitants - 130 logements « co-living » pour 200 habitants - 130 logements « courtes durées » pour 160 habitants - 165 logements « traditionnels » pour 425 habitants

Carnets de Plans https://issuu.com/fatimatoud/docs/p45_livret

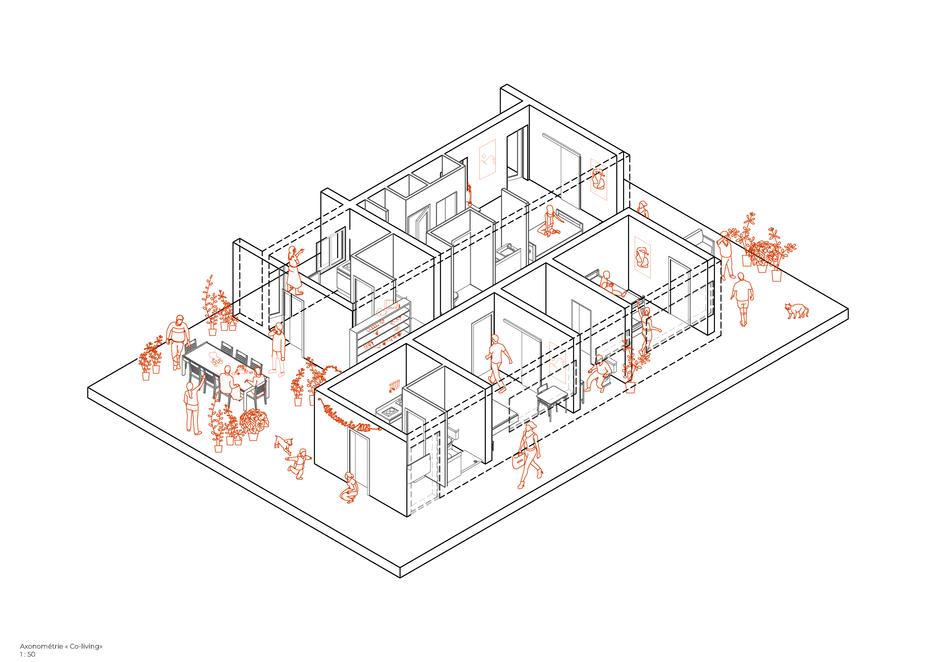

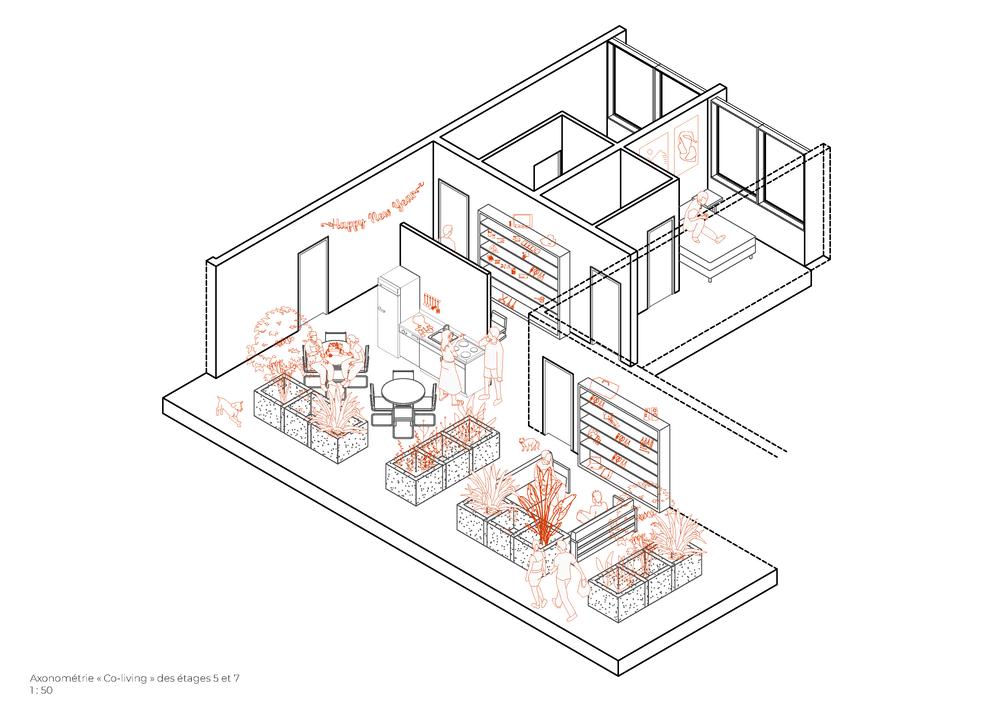

"Co Living''

"Co Living''

dans lequel est mis en avant la vie en communauté avec les intentions d’échange, de collaboration et de partage.

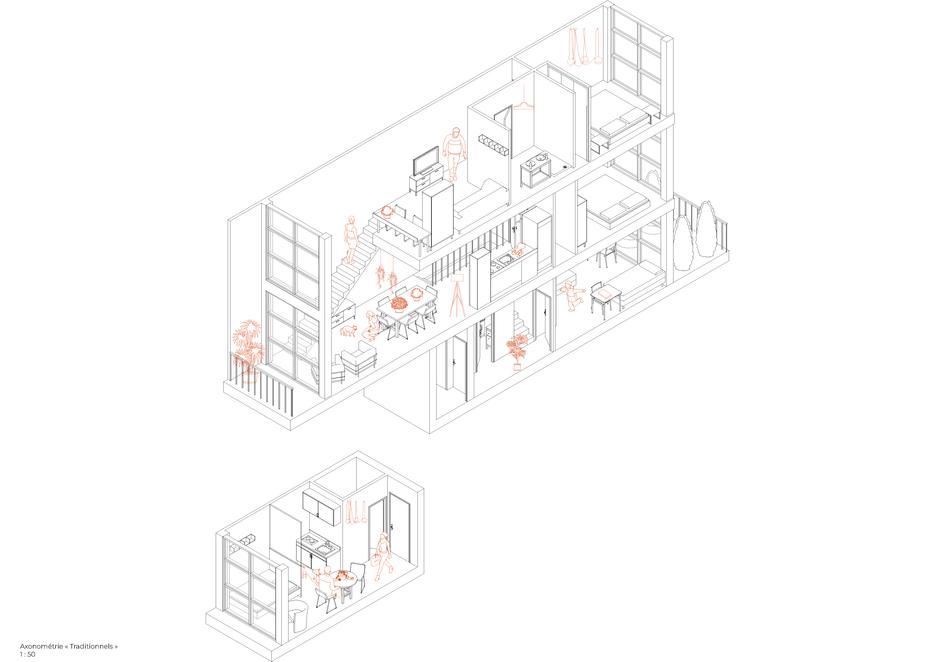

"Traditionnel''

"Bricoleurs''

appartements plus conventionnels que les autres typologies, il donne aux futurs habitants de cette réhabilitation une large panoplie de choix et de

dans lequel le logement est travaillé de telle sorte que les habitants aient une liberté d’extension ou de modification dans leur lieu de vie.

typologie de logement.

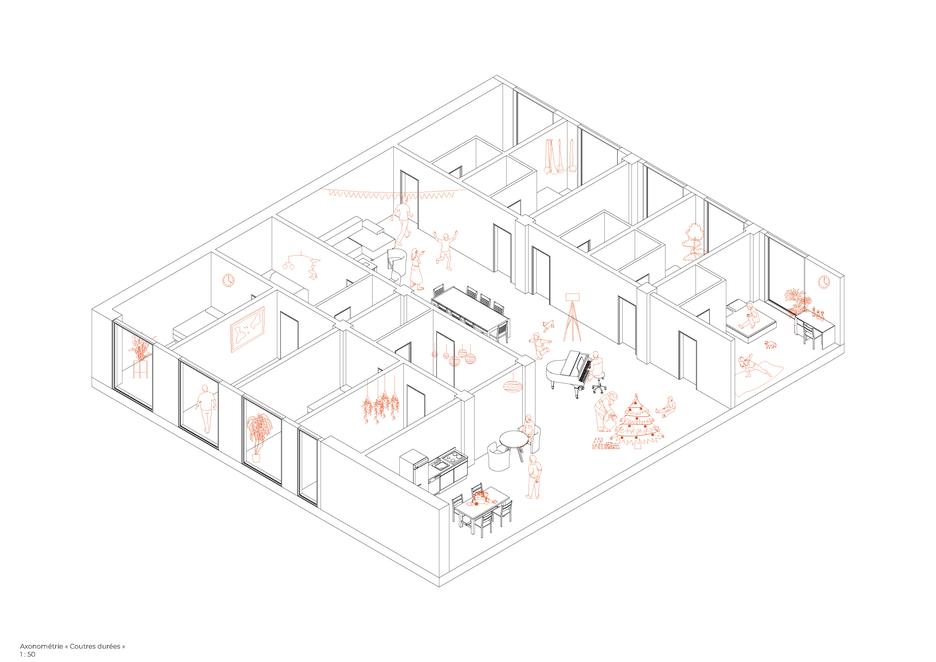

"Courte Durée''

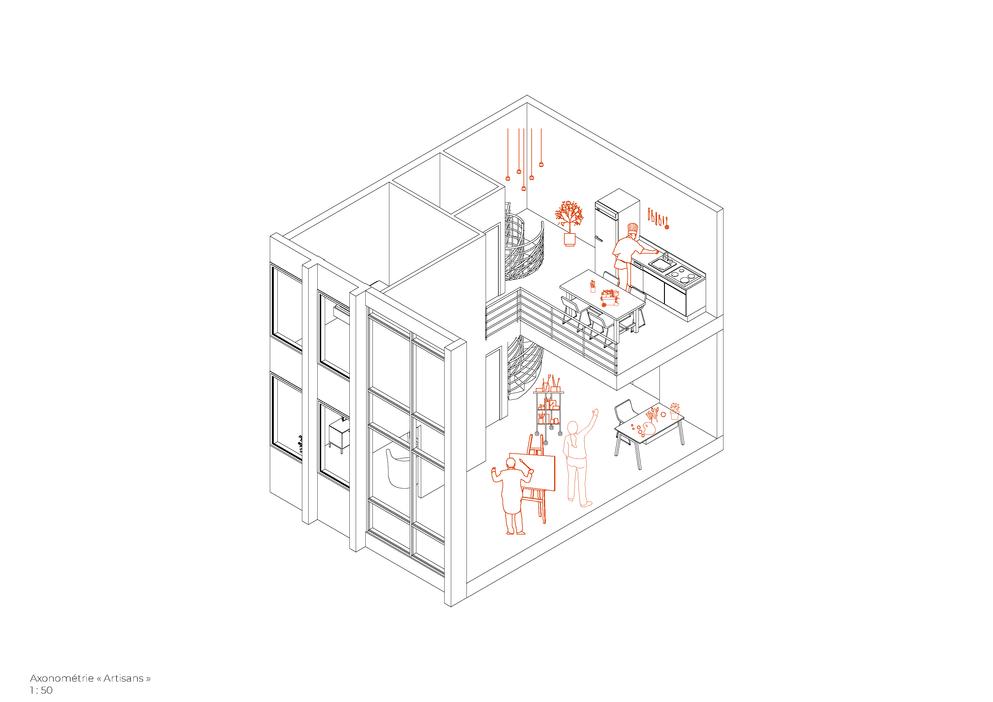

"Artisans''

pensé pour des personnes de passage comme des étudiants, des locataires ou des voyageurs, les appartements de courtes durées offrent la possibilité d’échanger et de partager des espaces ainsi que des moments.

dans lequel le logement est travaillé de telle sorte que les habitants aient une liberté de création.

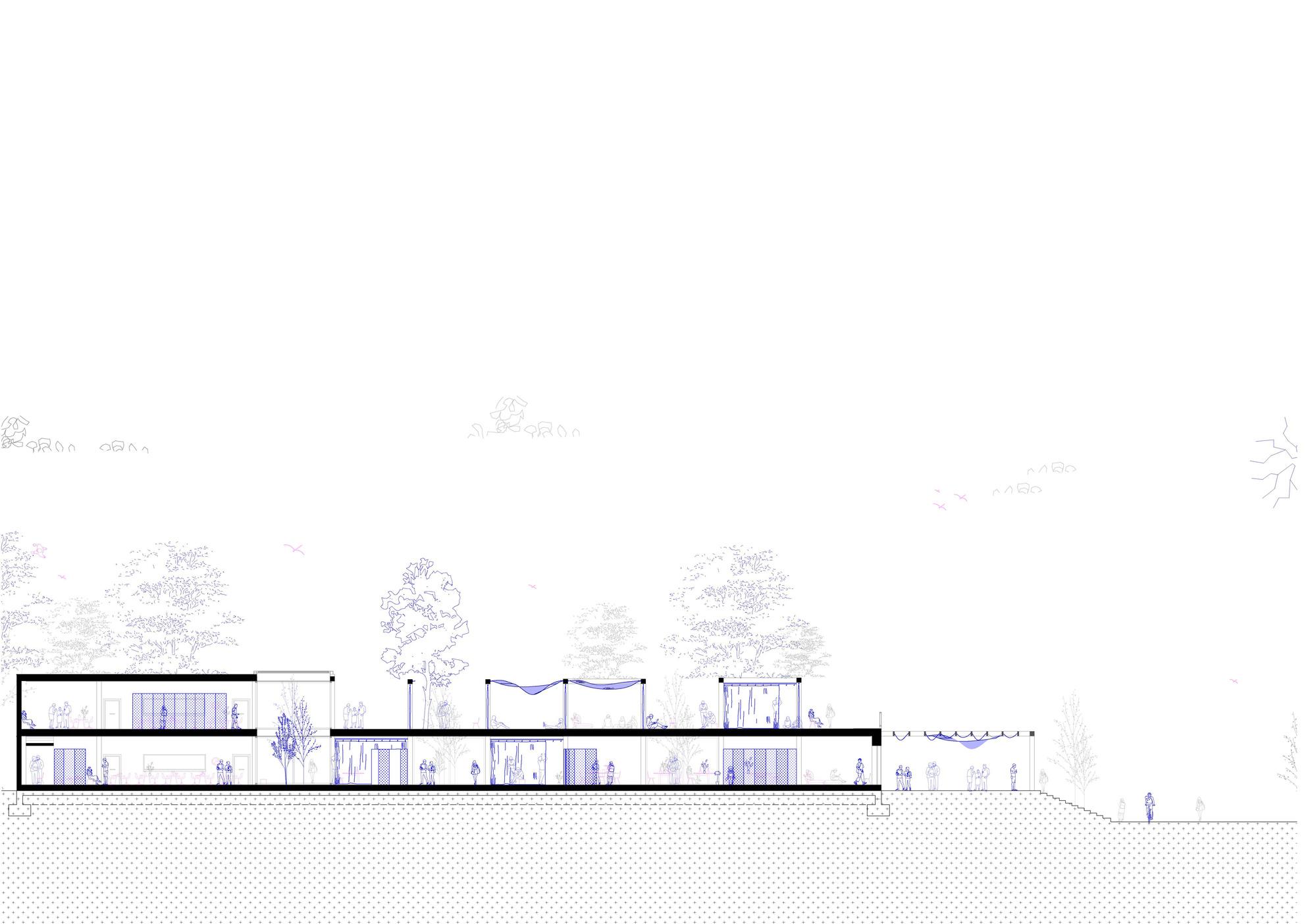

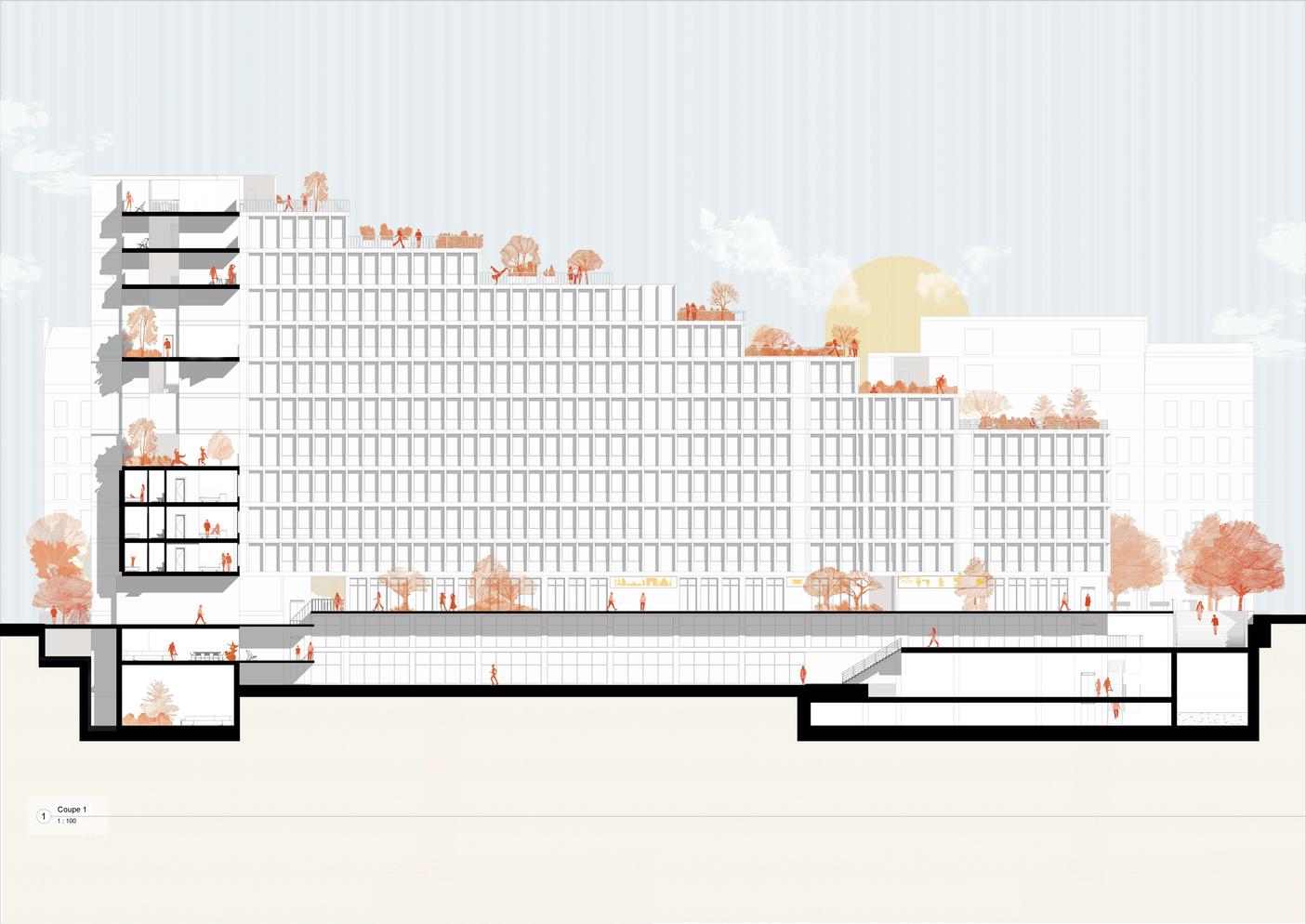

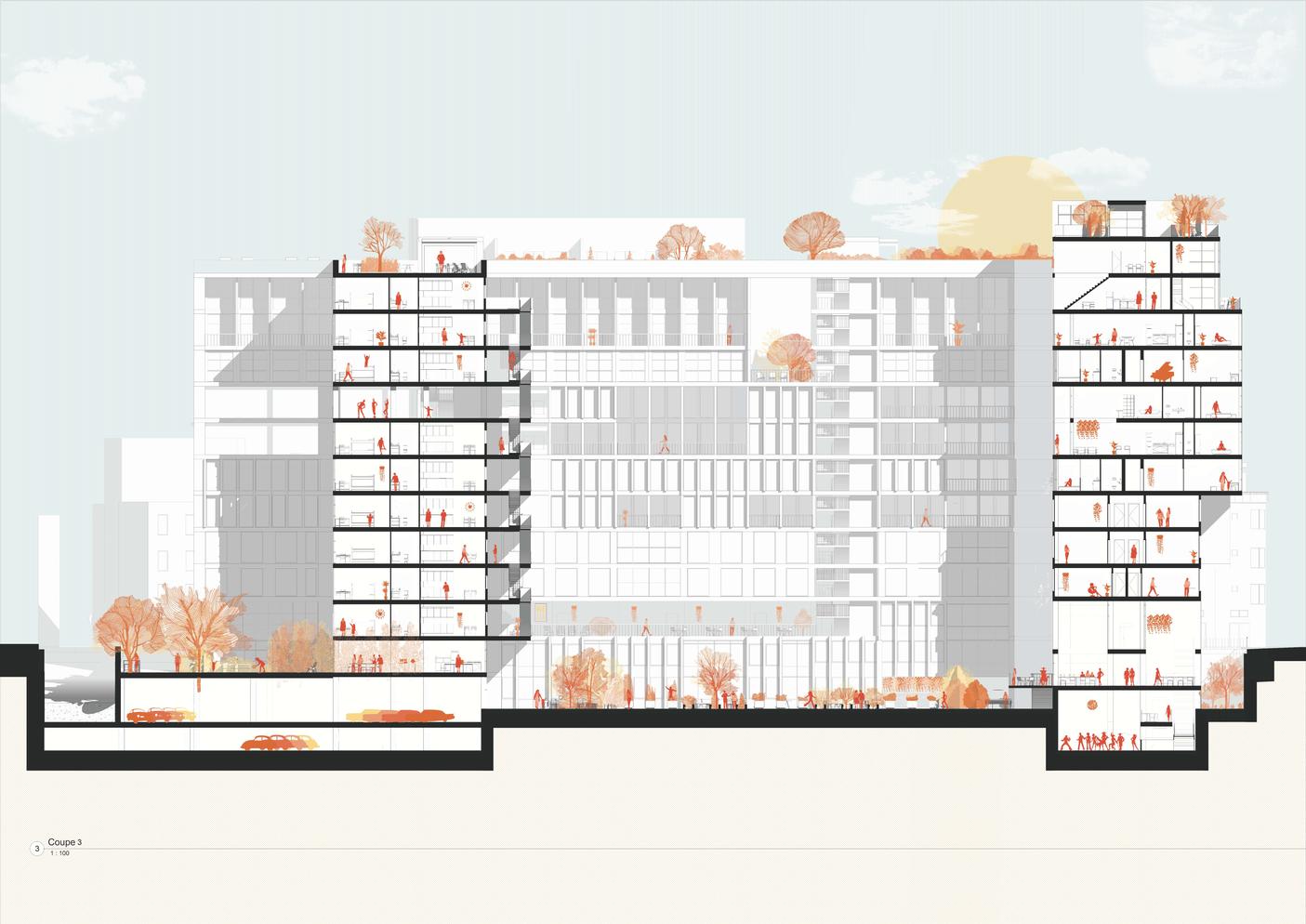

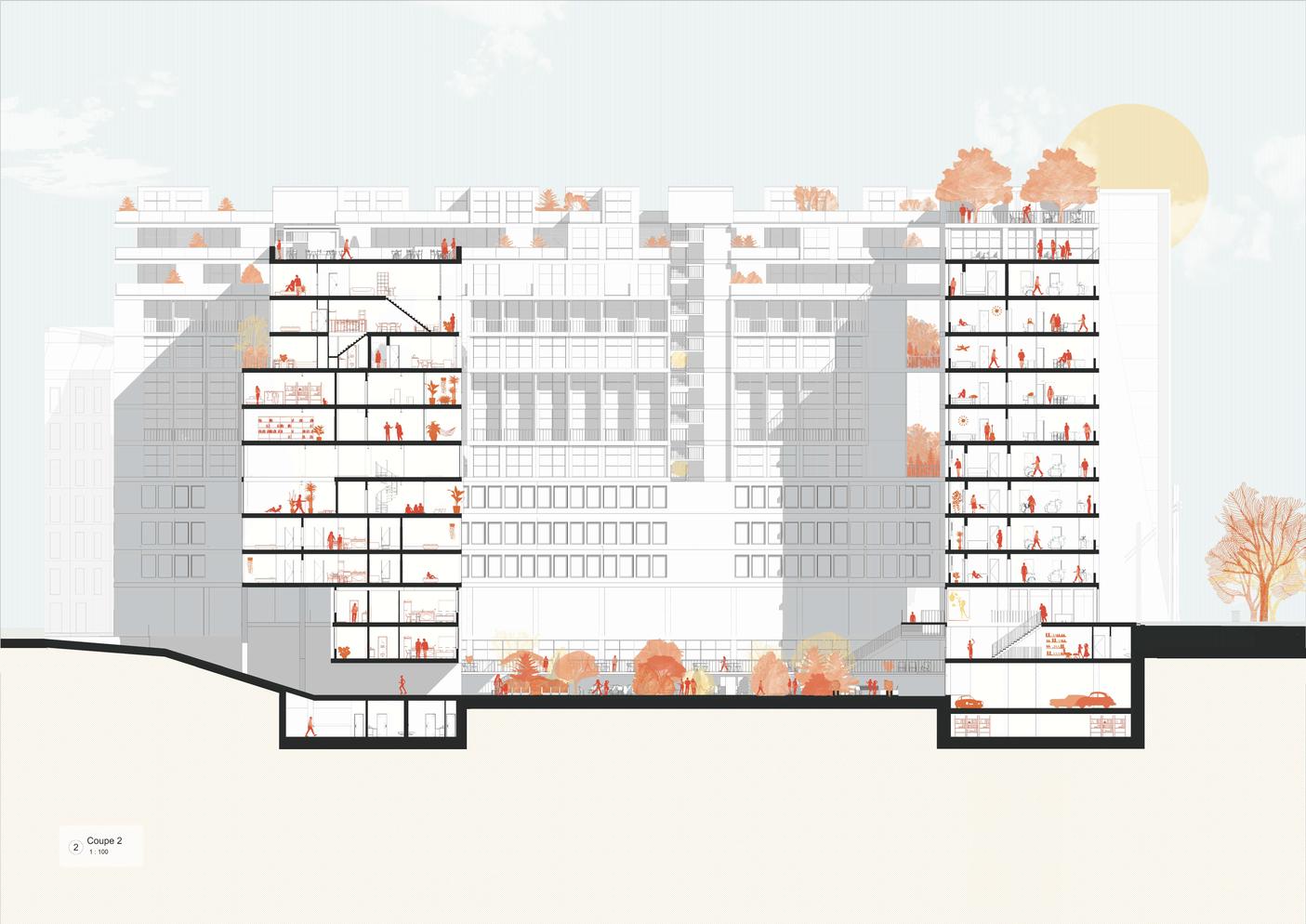

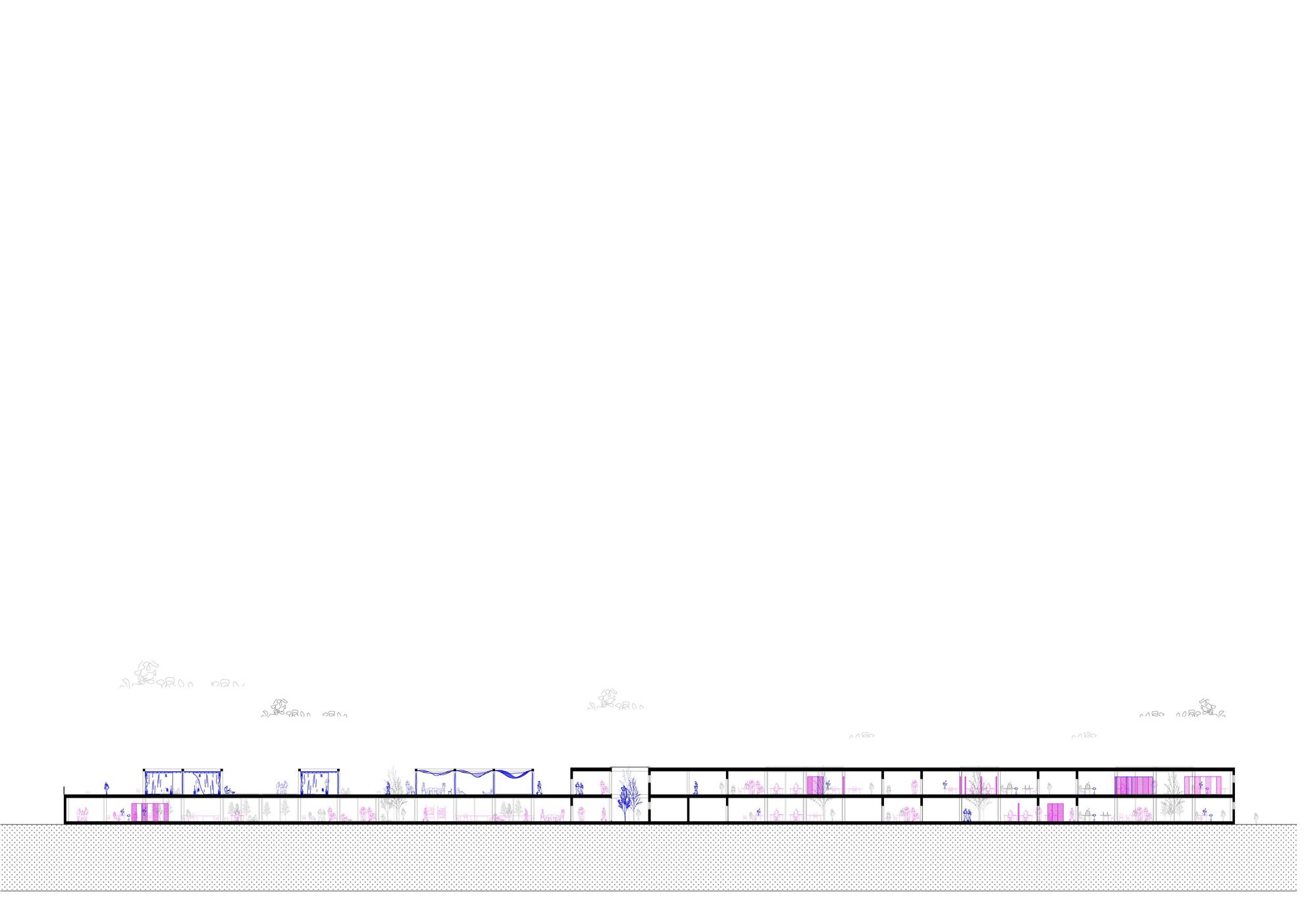

Coupe sur logements

Coupe sur logements

BAZARTE SIERRALTA Ghitanjaly, BARBAUD Victor, BELEFQIH Nada, DIA Adissa, DIALLO Fatimatou, EL DFOUNI Joëlle, GENTIEN Benoît, GUERN Manon, LE PROVOST Corto, LE RIDANT Prune, MUNOZ Camilla, PAUGAM Angelina, SIRET Charlène, YOSHIHARA Akiko

GELIN Matthieu

Compte Instagram !

P32. | Vivre après la prospérité Projet de Troisième année – 2e Semestre.

Contexte : Scénario low-Tech Le contexte de ce projet se situe dans le scénario earth steward ou low- tech.

Ce scénario qui est caractérisé par une baisse des énergies fossiles est le fil conducteur du projet. La population diminue de 0-50% et se constitue de communautés auto-suffisantes.

Ce projet a pris naissance avec un contexte d’étude des relations existantes entre les hommes, les animaux et les végétaux.

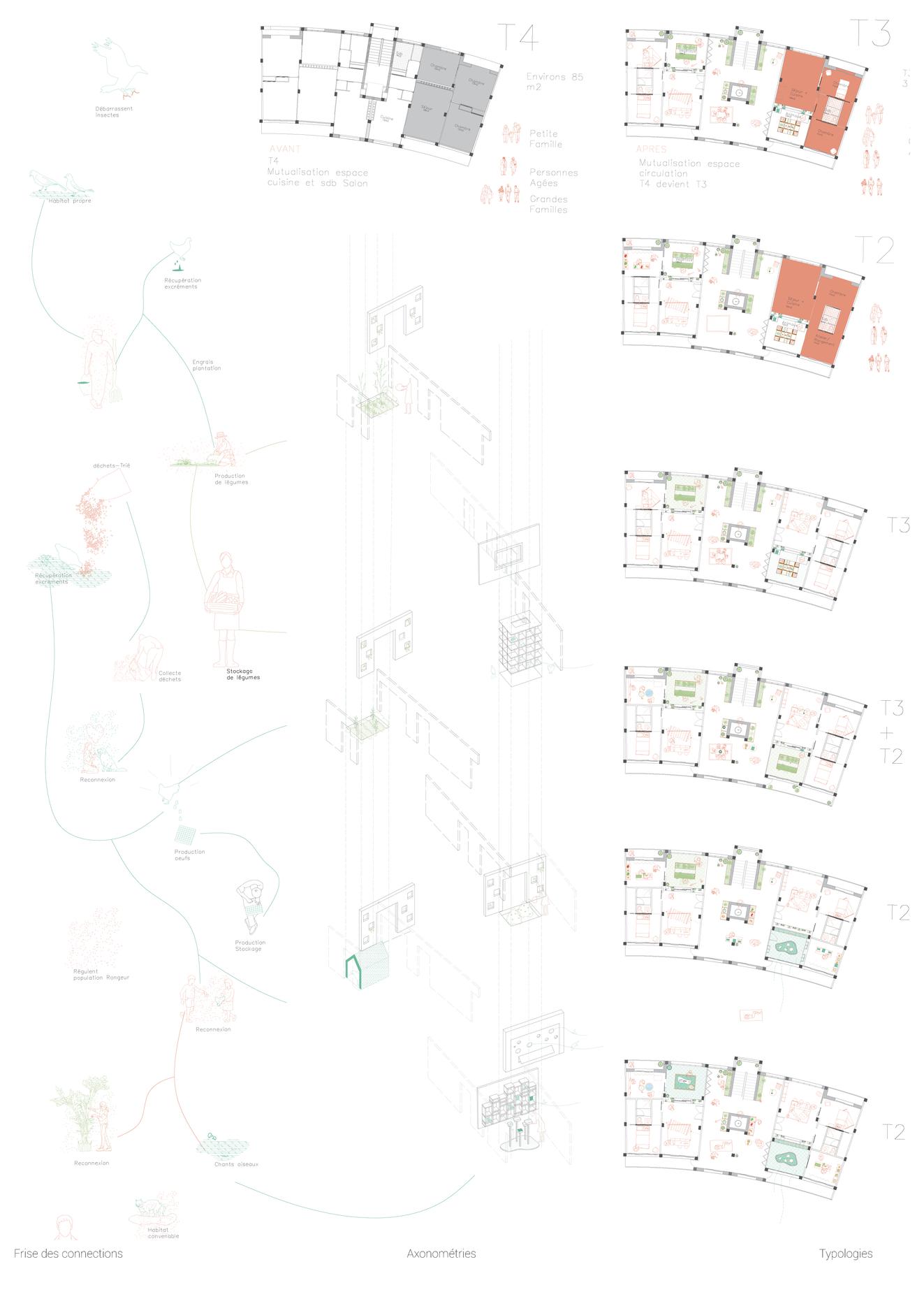

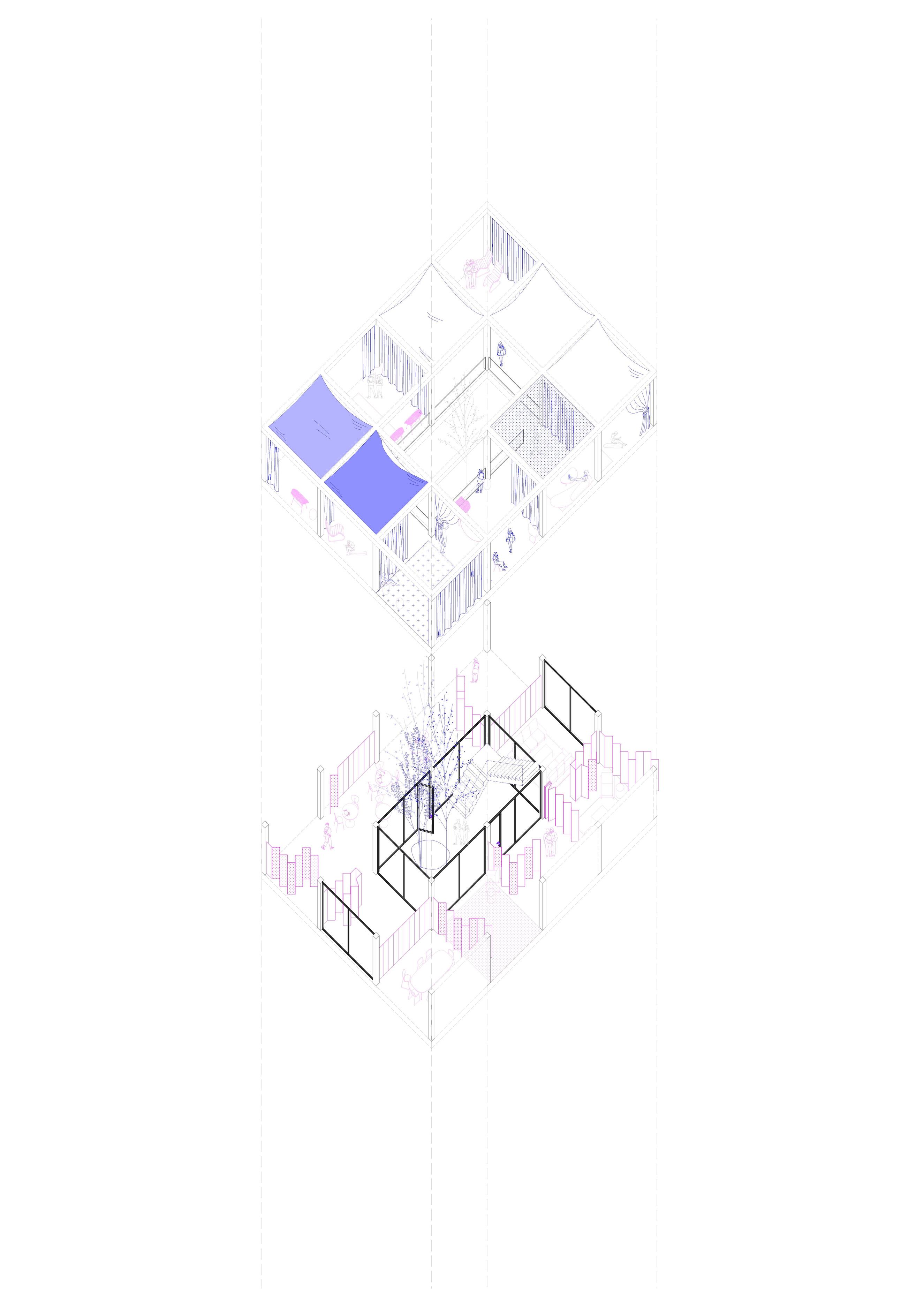

A travers la première axonométrie d’analyse j’ai pu relever l’inégalité existante entre ces espèces.

C’est à dire que le contexte 2022 est un contexte d’extractocène, d’anthropocène dans lequel l’homme domine le monde.

L’enjeu était ainsi, dans la phase de réhabilitation de rééquilibrer cette inégalité à travers un logement qui permet à chacune de ces espèces de profiter des bienfaits procurés par l’un et de l’autre.

Pour cela 40% des espaces "humains" sont retravaillés au profit des animaux et des Végétaux.

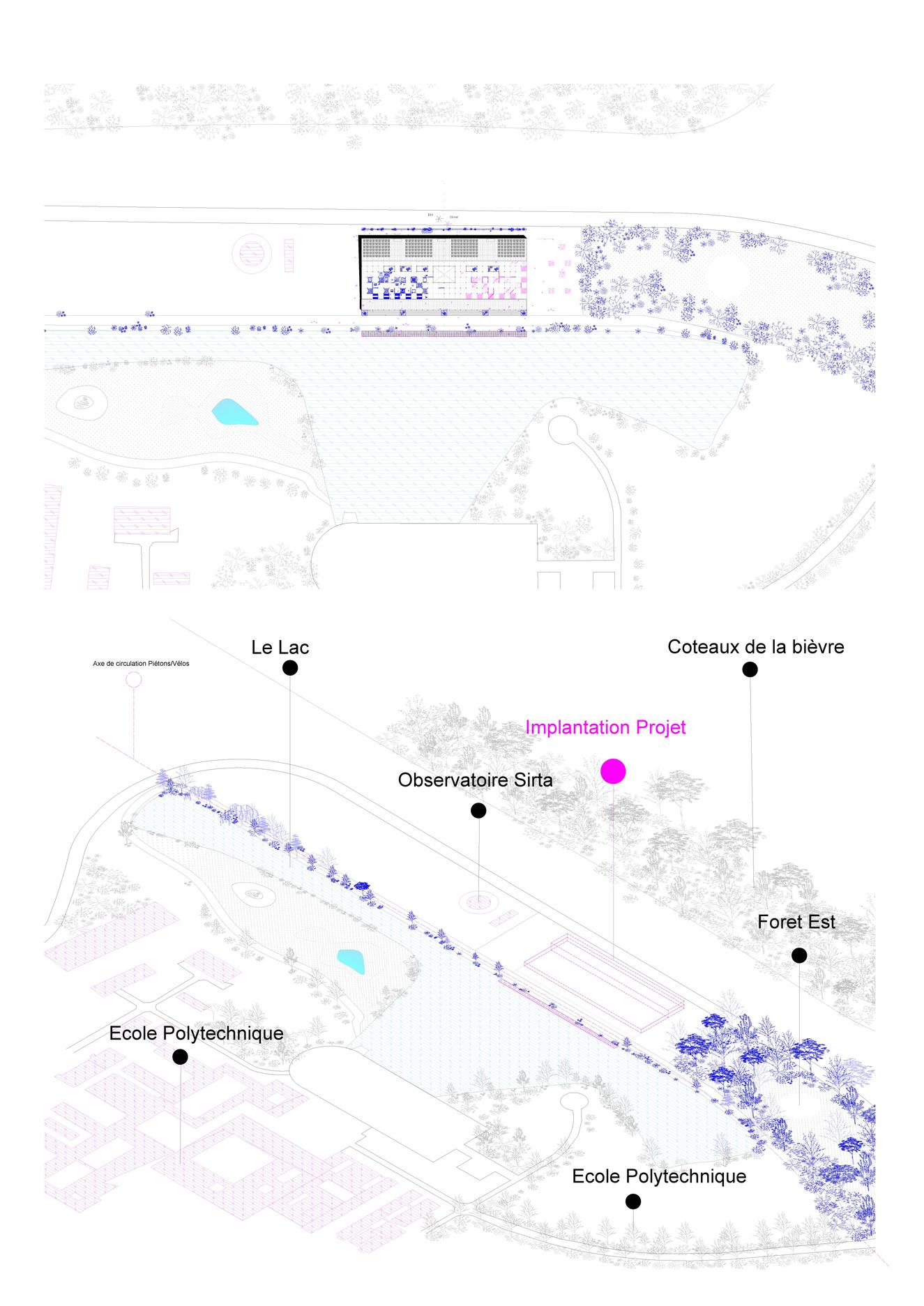

Le bâtiment sur lequel l’intervention est faite est celui de la demi-lune, situé au nord de ChâtenayMalabry.

Il se situe au milieu d’une végétation constituée de cèdres et platane.

Dans le scénario earthsteward 2050 on se situe dans une communauté constitué de 250 personnes.

Cette communauté est auto suffisante c’est à dire qu’avec les ressources qui sont disponibles celle-ci arrive à produire tous les éléments dont elle a besoin.

L’objectif étant de rétablir cette inégalité existante entre le humains, animaux et végétaux.

On réinvestit les espaces communs à travers la création de pièces destinés à accueillir ces espèces végétales Animales.!

Ce logement est un lieu dans lequel les humains vivent avec les animaux, les végétaux avec les humains ainsi de suite et dans ces celui-ci s’articule plusieurs relations.

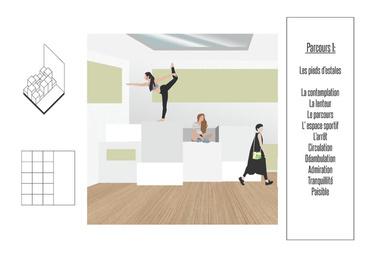

P31. | Ville

Équiper

la

Projet de Troisième année – 1e Semestre.

- Equiper la ville !

-Dans quel contexte ?

-2021..! Un contexte de covid, de confinement et fermeture des espaces publics .

- Comment créer des espaces publics qui pourraient rester ouverts ? Etant donné que dans un futur proche nous devrons nous adapter au Covid.

-Créons des équipements publics qui pourraient rester ouverts en confinement !

-Comment ?

-Il faudrait que ceux-ci soient fonctionnels ! Qu’on puisse y faire des activités dites de premières nécessités ?!

-Intéressant… Des exemples ?

-Un musée-Laverie, un musée-salle de sport, un musée-école...

-Incroyable ! Allons-y !

Cette discussion illustre le contexte de naissance de cet atelier projet.

Il nous a été demandé de créer un équipement public qui pourrait s'adapter effectivement à ce contexte sanitaire du covid-19.

Ainsi ayant comme programme de base un musée, il a fallu implémenter un programme secondaire et dit de première nécessité.

C'est ainsi que pour la première phase, l'idée de créer un musée dans lequel on pratique du sport nous est venue.

Cela s’opérerait à l’aide des différentes temporalités et vitesses existantes dans la pratique du sport : Une vitesse lente, Une moyenne et une plus rapide.

Ainsi à l’aide de ces vitesses et des différentes formes et éléments d’architectures convoqués tout au long du parcours (le mur, la pente, escaliers, mur courbé, le cadre etc) nous avons imaginé des ambiances qui pourraient se décliner dans ce futur musée.

Et le collage a été l’outil qui nous a permis d’exprimer cela.

Dans la continuité de la première phase qui consistait à explorer et trouver la future combinaison programmatique de notre musée; Il nous a été communiqué le site d’implantation du futur équipement.

Celui-ci devrait se situer à Dreux, une commune française située dans le département d'Eure-et-Loir en région Centre-Val de Loire.!

Elle est la deuxième plus grande ville du département par sa population après Chartres.

Après avoir mené une étude de site complète, nous nous sommes installés sur le site du Kiss and ride.

Ce choix s’est fait dû à son emplacement sur une zone stratégique à proximité de la gare de Dreux. Cette gare étant une matérialisation de la fracture de cette commune en une partie urbanisée et une autre qui ne l’était pas.

P31. | Ville

Équiper

la

Projet de Troisième année – 1e Semestre.

Partant de cette première étude de Dreux.

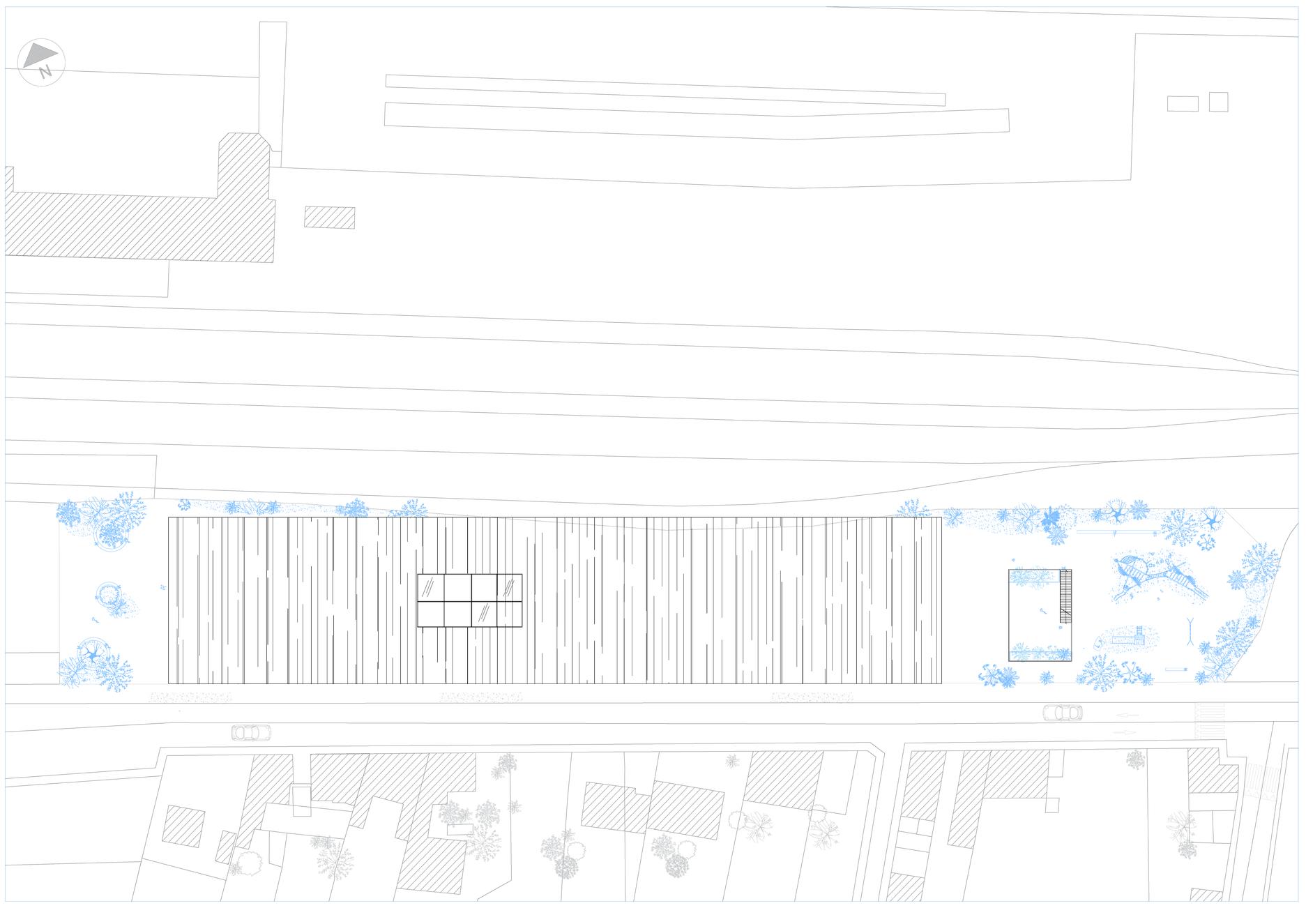

Le choix de se positionner sur le site de Kiss and ride a semblé le plus logique.

Le site se situait à proximité de la Gare, celle-ci avec la ligne de fer sépare la commune de Dreux en deux parties complètement distinctes celle du Nord développé et celle sud non développé.

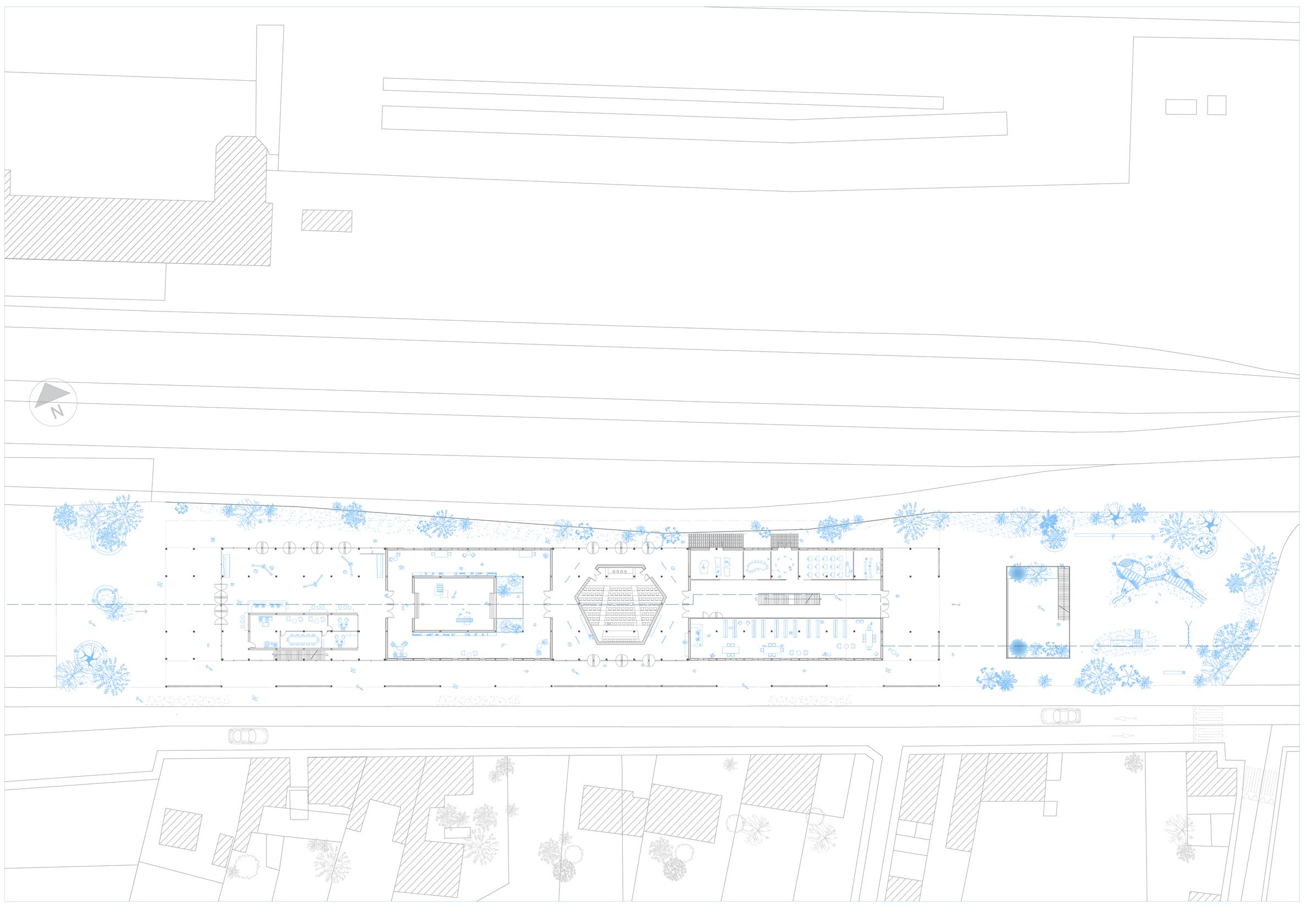

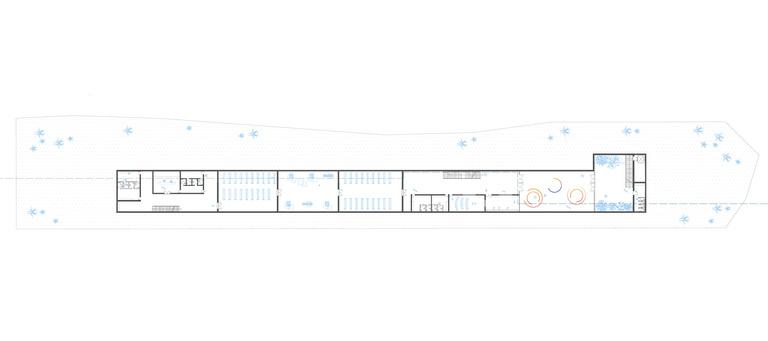

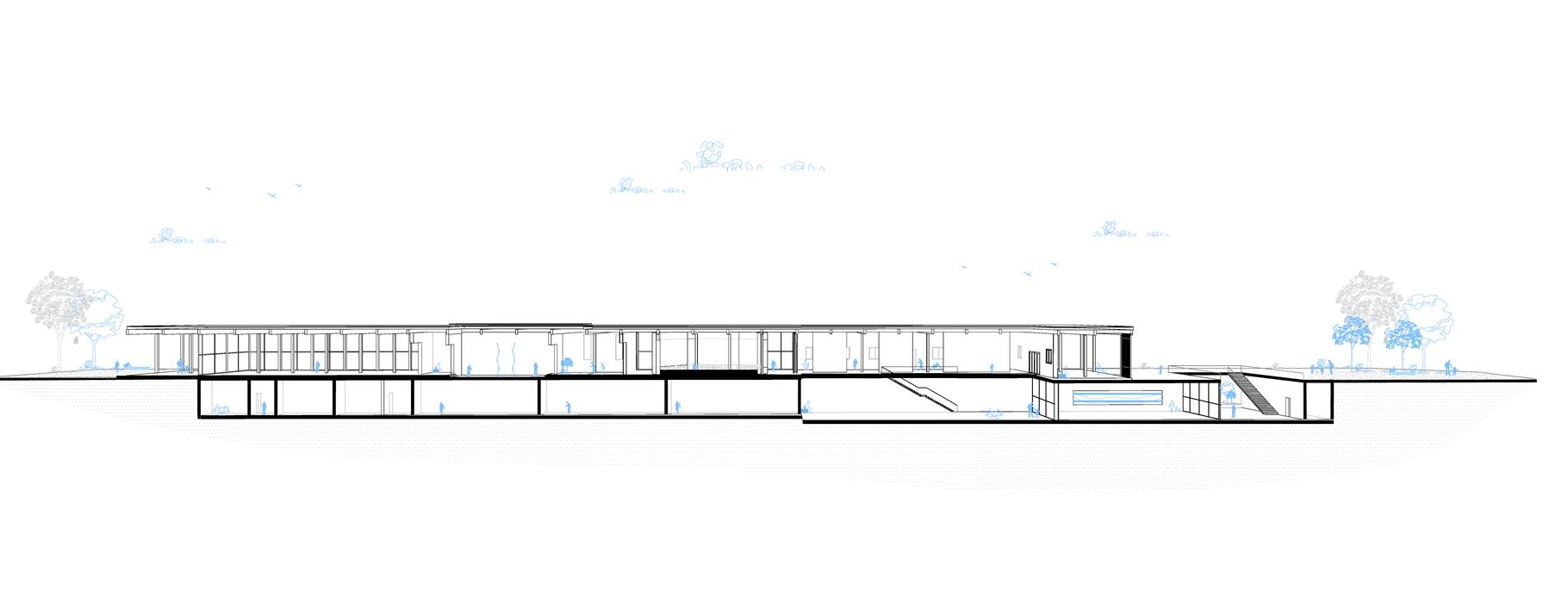

Ainsi pour la dernière phase de conception du Kunsthal, celui-ci, en profitant de cette position, a été mis en œuvre pour ramener de l’urbanité dans cette autre partie de la ville.

Ayant pour programme complémentaire des extensions de salles de classes, c’est-à-dire tout ce qui avait un trait artistique pouvait être pratiqué dans ce kunsthal; celui-ci est un lieu culturel dans lequel s’articulent art et éducation.

Cette articulation se fait autour d’un cheminement tout au long des expositions par un tracé qui permet traverser les différentes salles et programmes.

Celui-ci se subdivise en quatre espace: Premièrement un espace d’entrée situé à côté de la gare, celui-ci accueille des expositions temporaires et en même temps permet d’abriter certains habitants en attente de train ou en sortie de gare.

Ensuite une deuxième salle d’exposition autour de laquelle tourne un espace de lecture.

Puis l’amphithéâtre constitue un troisième espace, dans lequel expositions, réunions et conférences peuvent se faire.

Et enfin au bout de la visite se situent les extension de salles de classes situé sur deux niveaux, à côté de celles-ci se trouve la bibliothèque qui est ouverte aux occupants des salles d’expo.

On remarque qu’il existe un parallèle entre l’avancement dans le kunsthal et la croissance du temps à passer à l’intérieur.

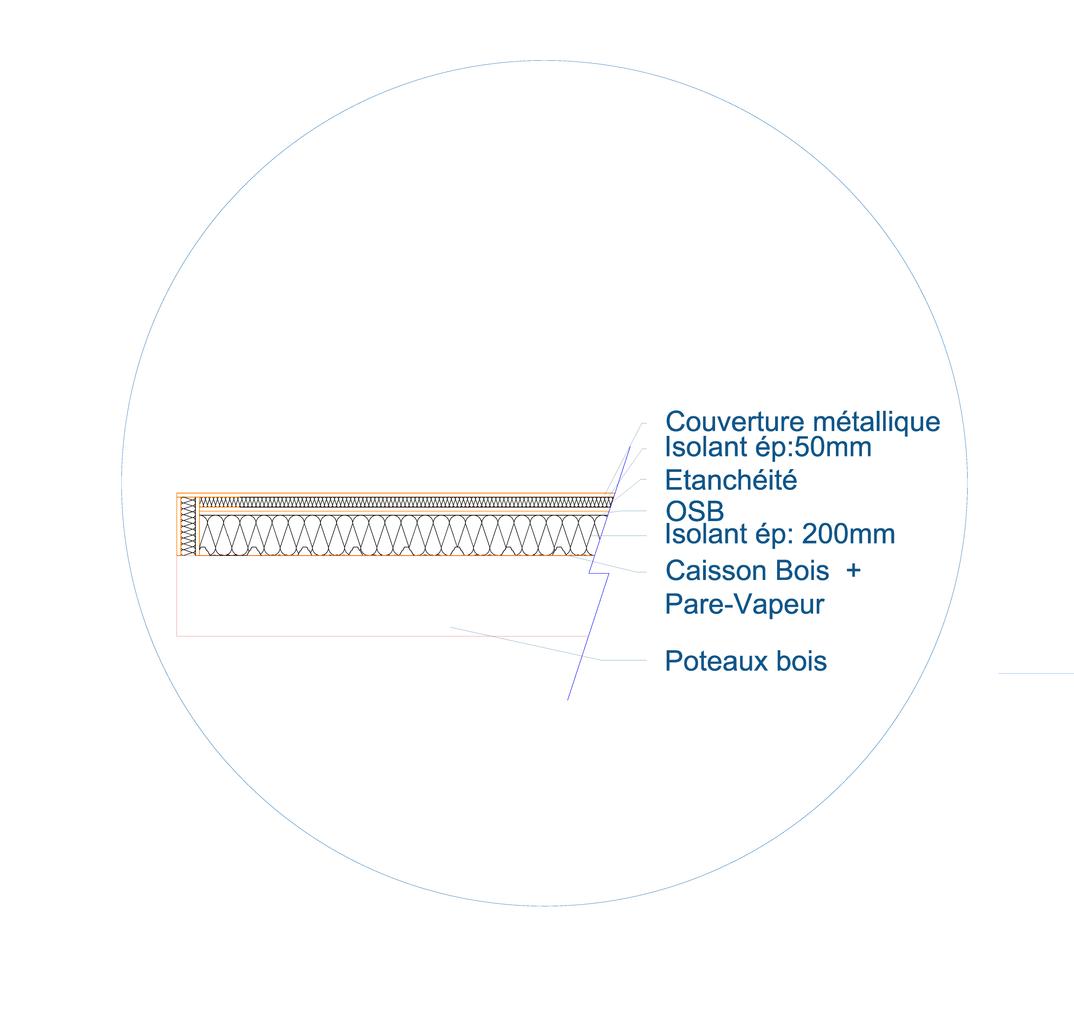

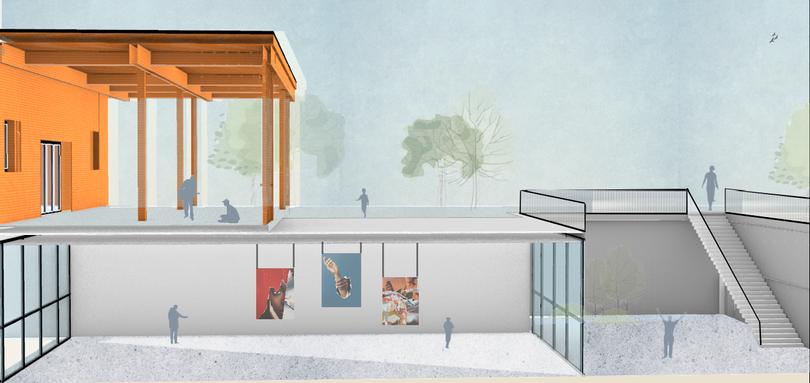

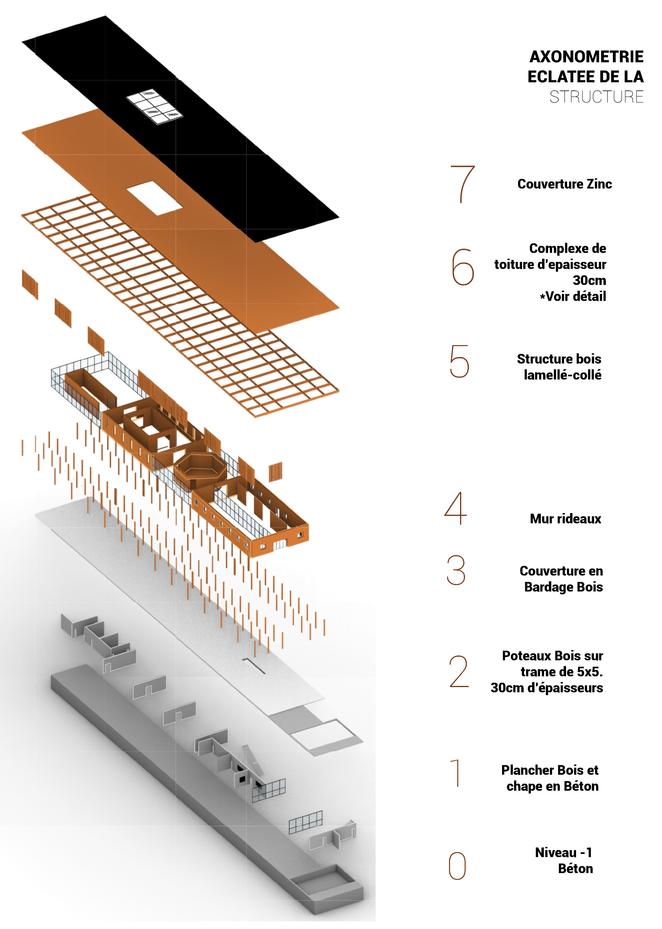

Pour le choix de la structure, je me suis tournée vers une structure en bois lamellé collé alterné avec des murs rideaux.

Ce choix de l’utilisation d’une structure en bois s’est basée premièrement sur l’aspect thérapeutique et esthétique du bois.

Ceux-ci me paraissent fournir de bonne ambiance pour un lieu à la fois culturel et éducatif.

Cette structure en bois se forme dans une trame de 5 par 5 sur les côtés et de 10 au milieu de celle-ci et certains programmes intérieurs se fixent à la structure et permettent de contreventer. Pour dégager l’axe central la portée des poutres primaires est de 10 m.

Cette portée s’obtient avec des poutres d’une hauteur de 70 cm pour 20 cm de large. Ainsi cette structure favorise la liberté de circulation dans ce kunsthal.

Elle est totalement apparente, étant dans un musée celle-ci aussi est donnée à voir.

La structure en bois se juxtapose à des murs rideaux qui permettent de s’ouvrir sur les jardins du kunsthal et de profiter de la lumière naturelle.

Sur le plan environnemental, l’élément le plus important à signaler est certainement que l’utilisation du bois dans ce projet-ci repose aussi sur le fait que le bois est une ressource locale renouvelable à Dreux.

Et dont la transformation et le transport requièrent beaucoup moins d’énergie que l’acier ou le béton.

Cette structure aussi serait un bel exemple pour les utilisateurs des extensions de salles de classes.

P22. | Lecture Projet de Deuxième année – 2e Semestre.

Dans cet atelier coordonné par Roberta Borghi et Luc Vilan, nous avons eu l’occasion de changer d’échelle et travailler sur une qui est plus grande, celle de la ville.

En effet, dans ce 2 semestre de Licence 2 nous avons travailler sur la commune de Fontenay sousbois. Une commune française située dans le département du Val-de-Marne à la limite de la SeineSaint-Denis en région Île-De-France, située à 03 km à l'est de Paris.

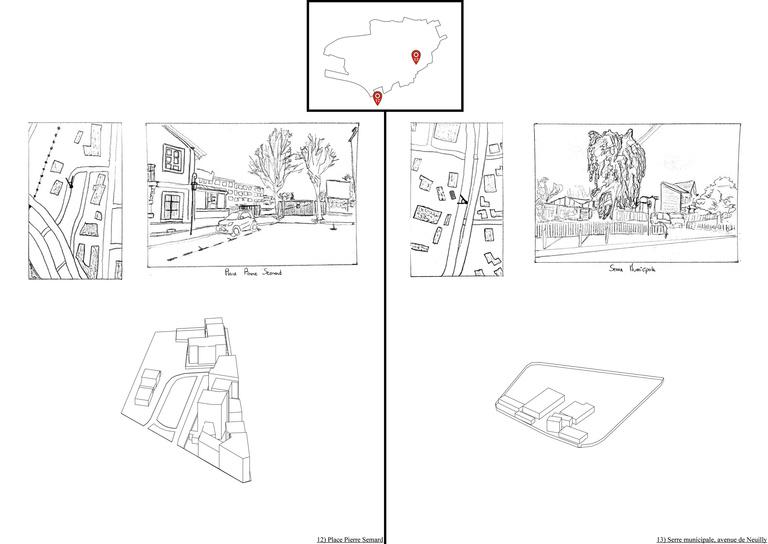

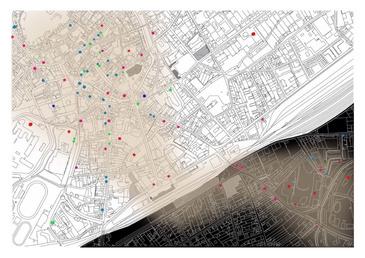

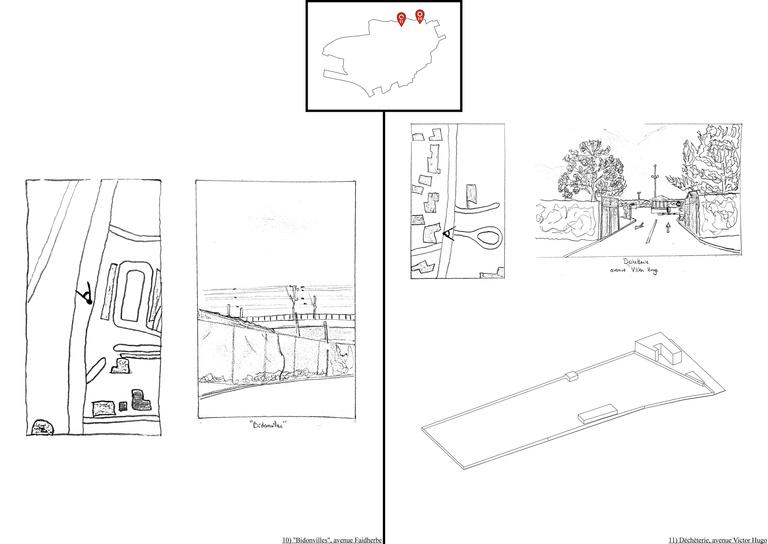

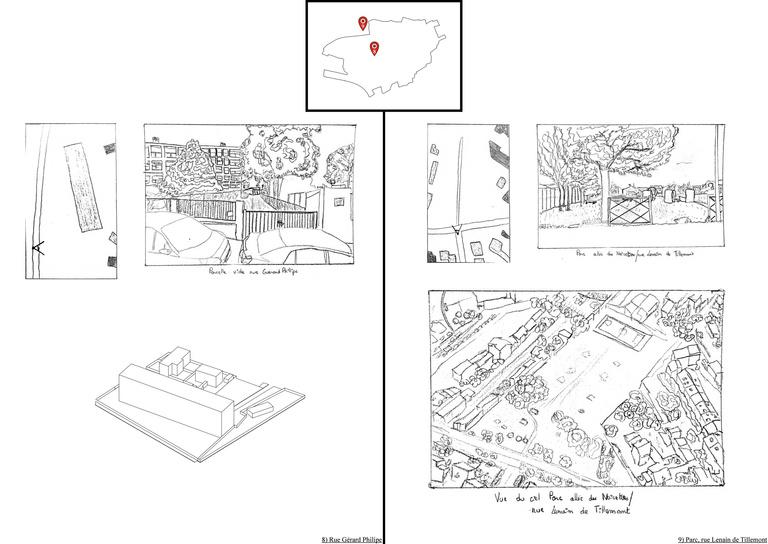

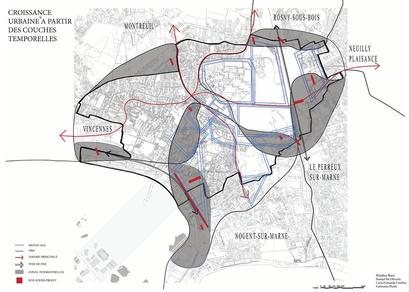

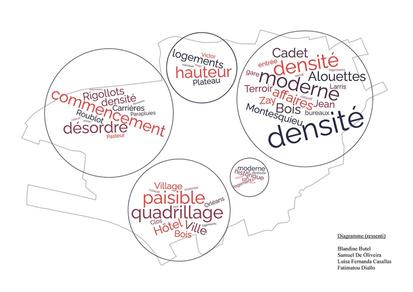

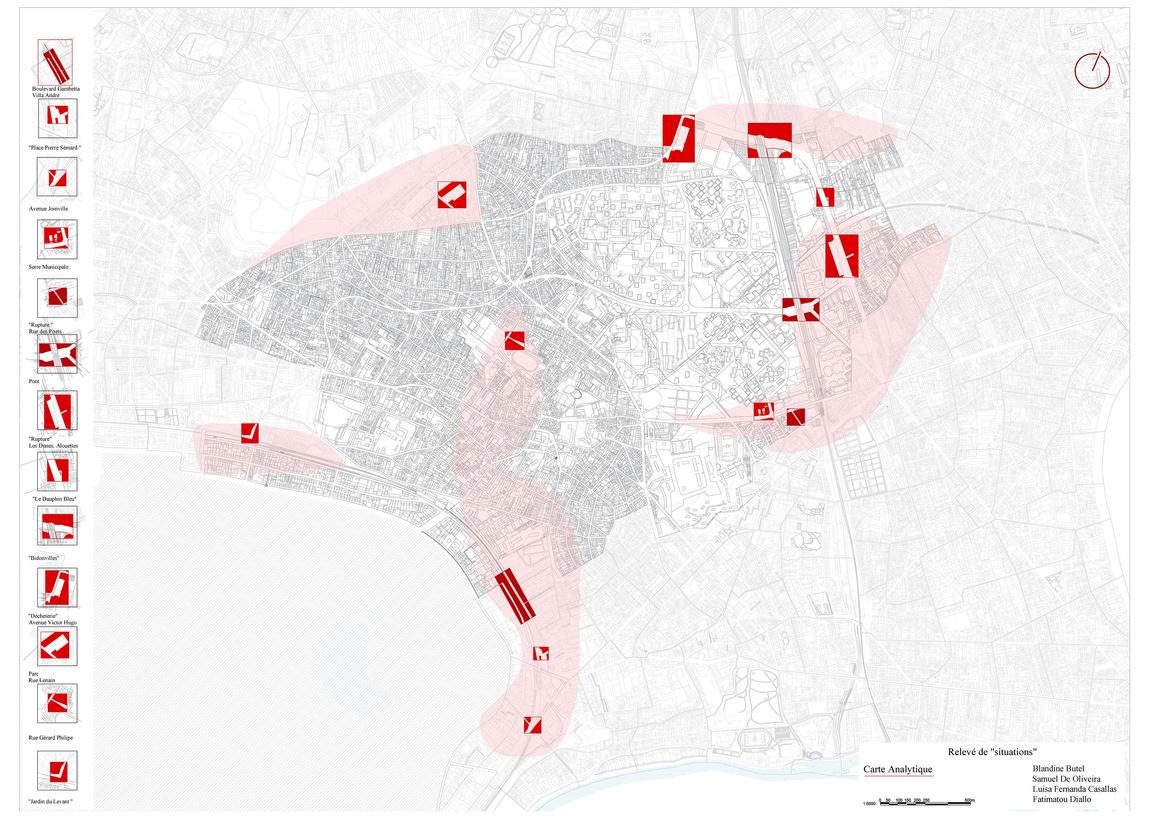

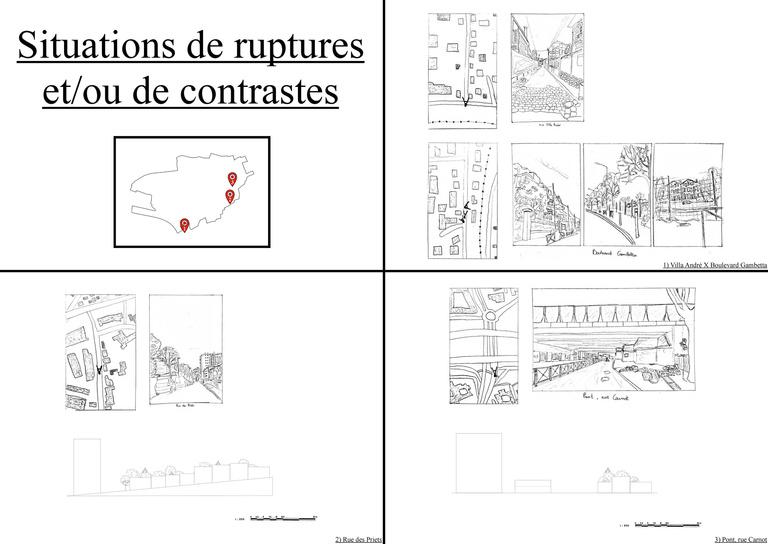

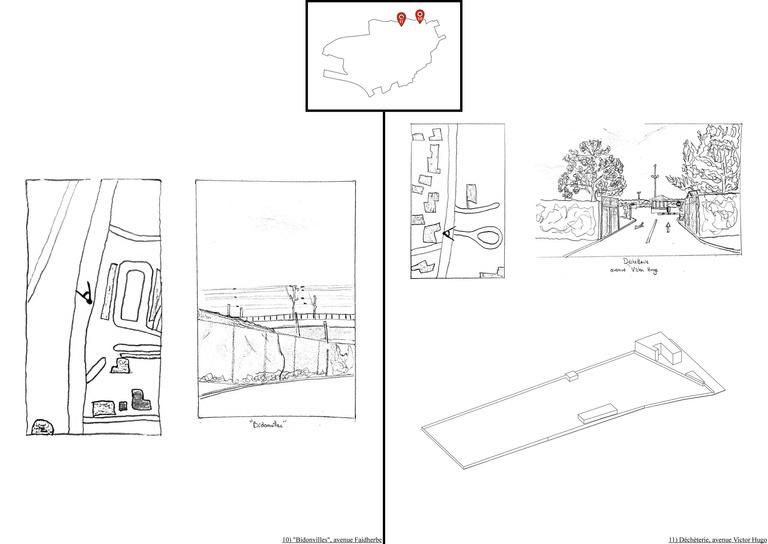

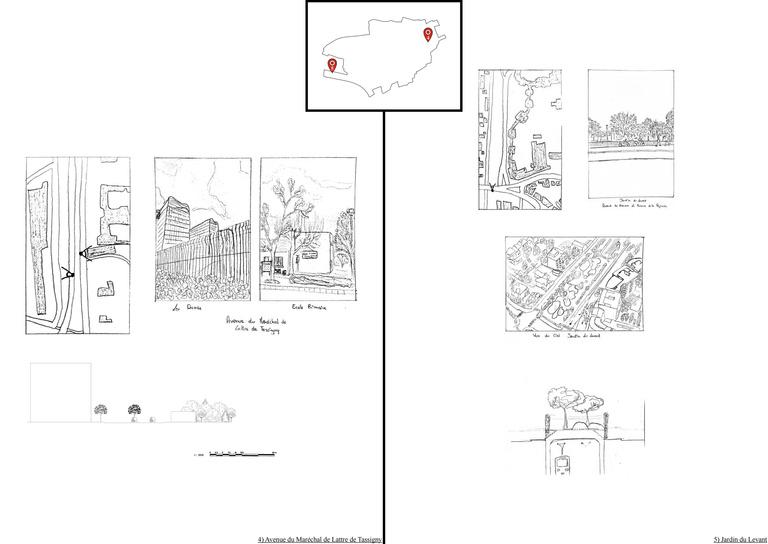

Dans la première phase nous avons effectué une analyse de la ville sous plusieurs thématique : la densité, la croissance des zones urbaines, leurs descriptions et caractéristiques.

Cette première analyse nous a permis de déterminer une approche d’étude plus claire : - Étudier la ville de Fontenay sous-bois à partir des différentes couches temporelles qui la composent.

- Étudier l’impact de ces couches temporelles aujourd’hui : origines des différents pôles urbains existant.

- Et enfin se projeter pour pouvoir intervenir soit à l'intérieur, aux interstices ou au périphéries ! de ces pôles urbains.

Ainsi après avoir relevés cela, le travail que nous avons effectué était de mettre en évidence les situations de ruptures, de contraste ou de projet existant entre ou dans les pôles urbains pour préparer une future intervention.

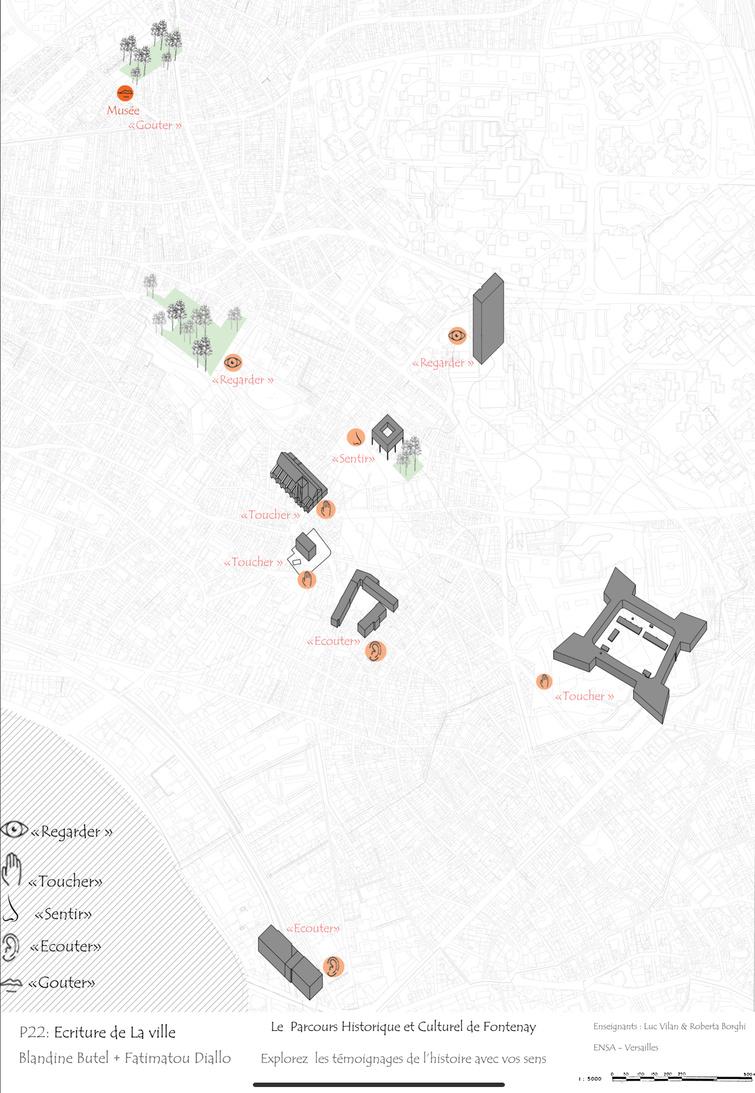

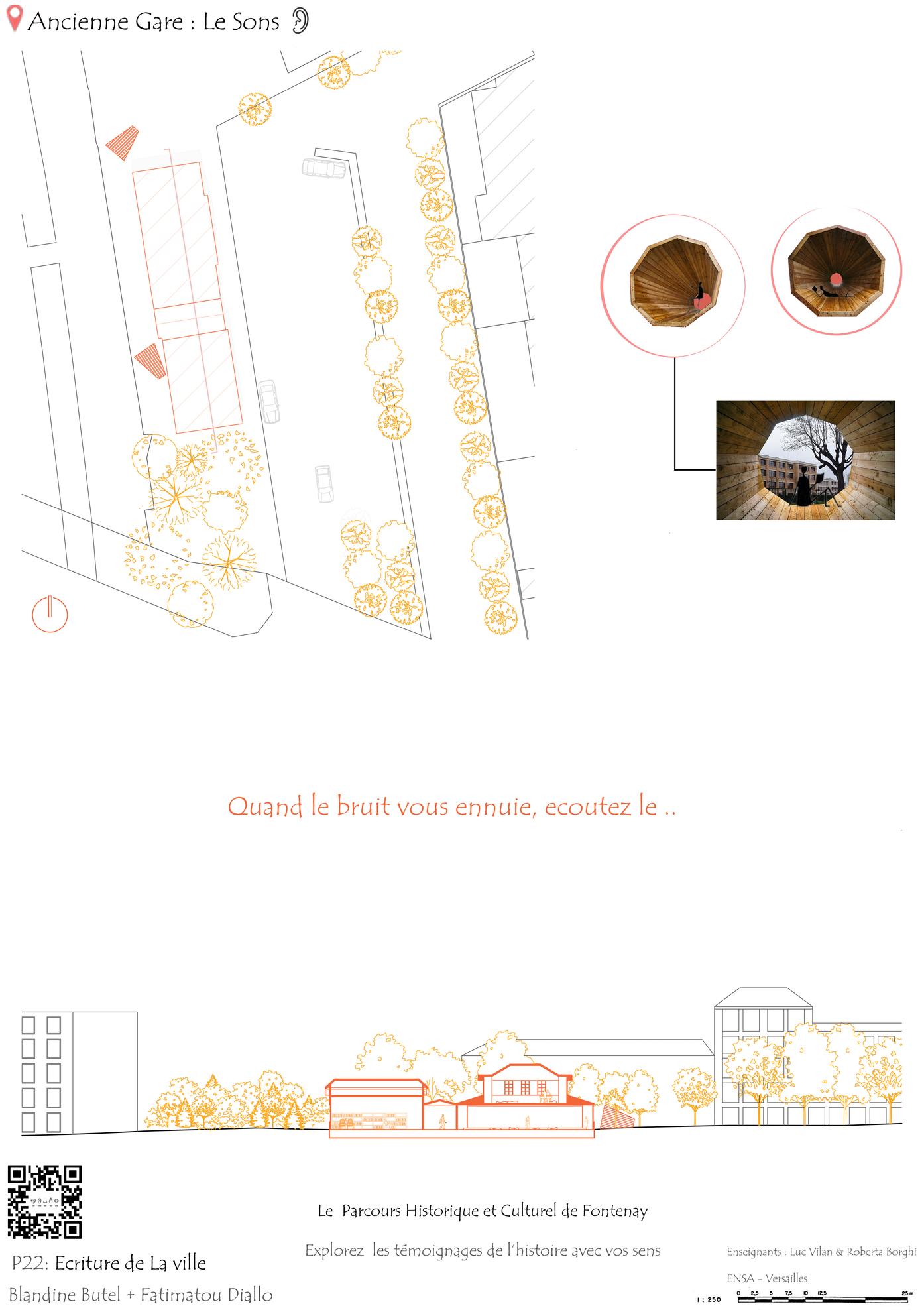

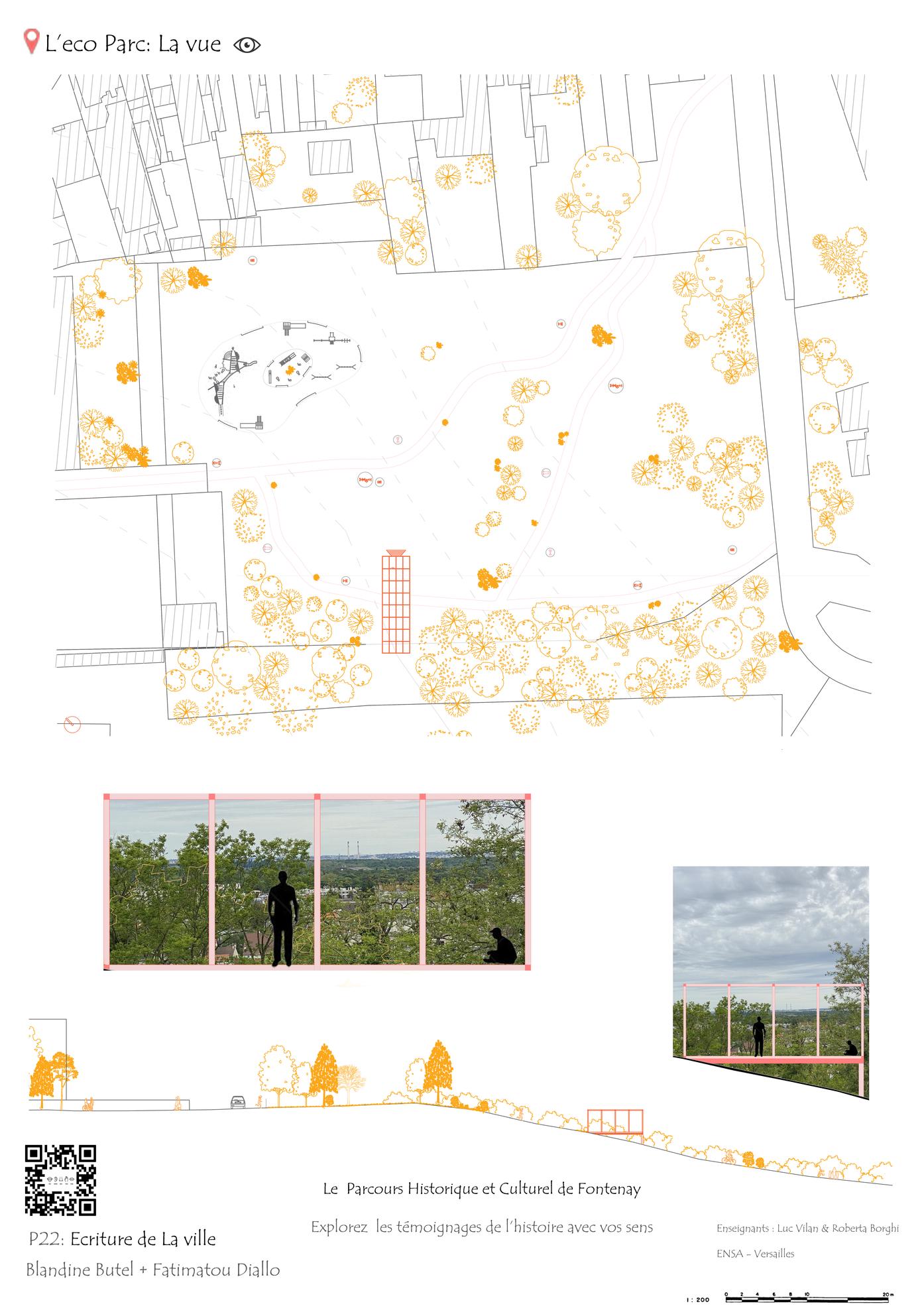

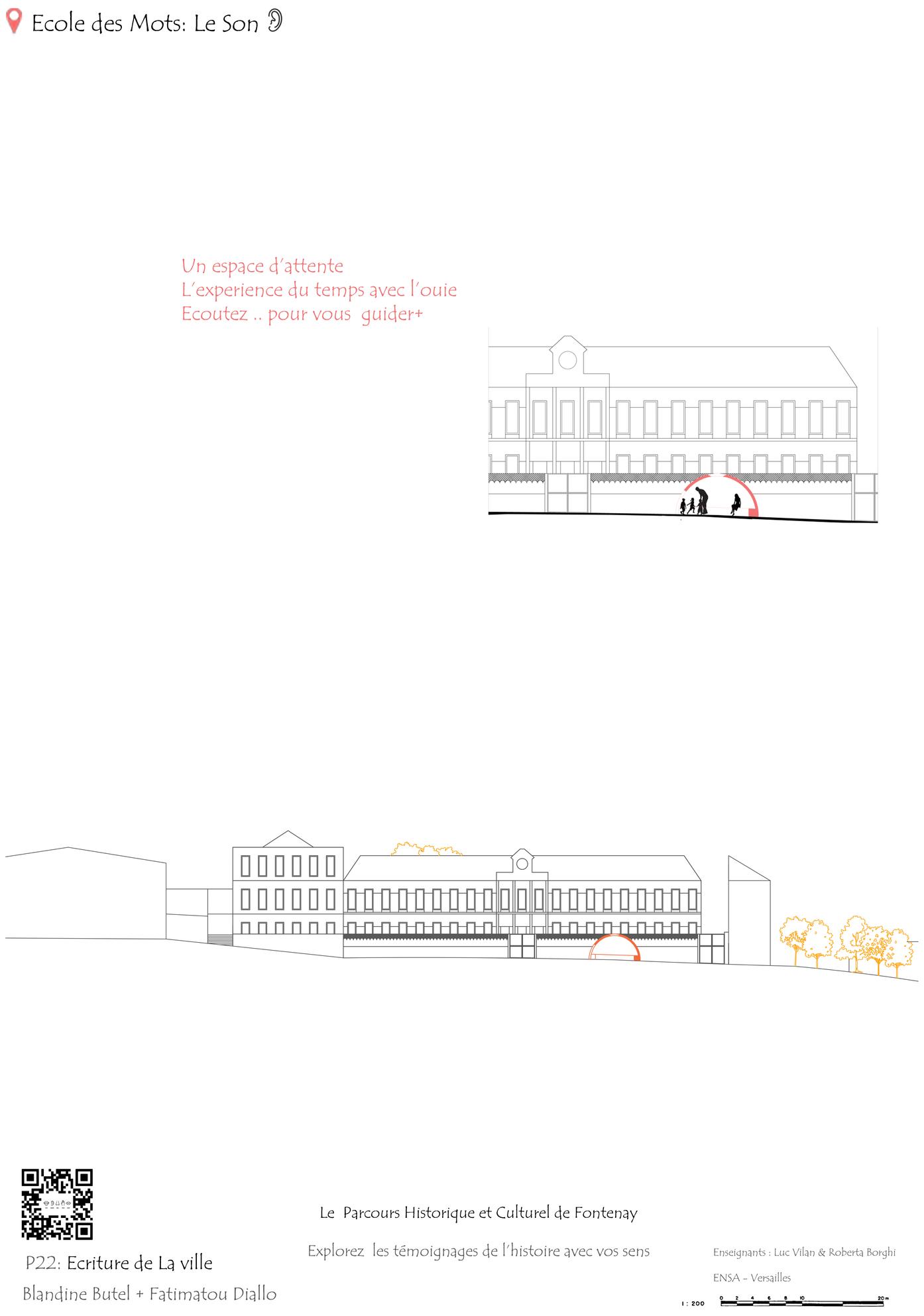

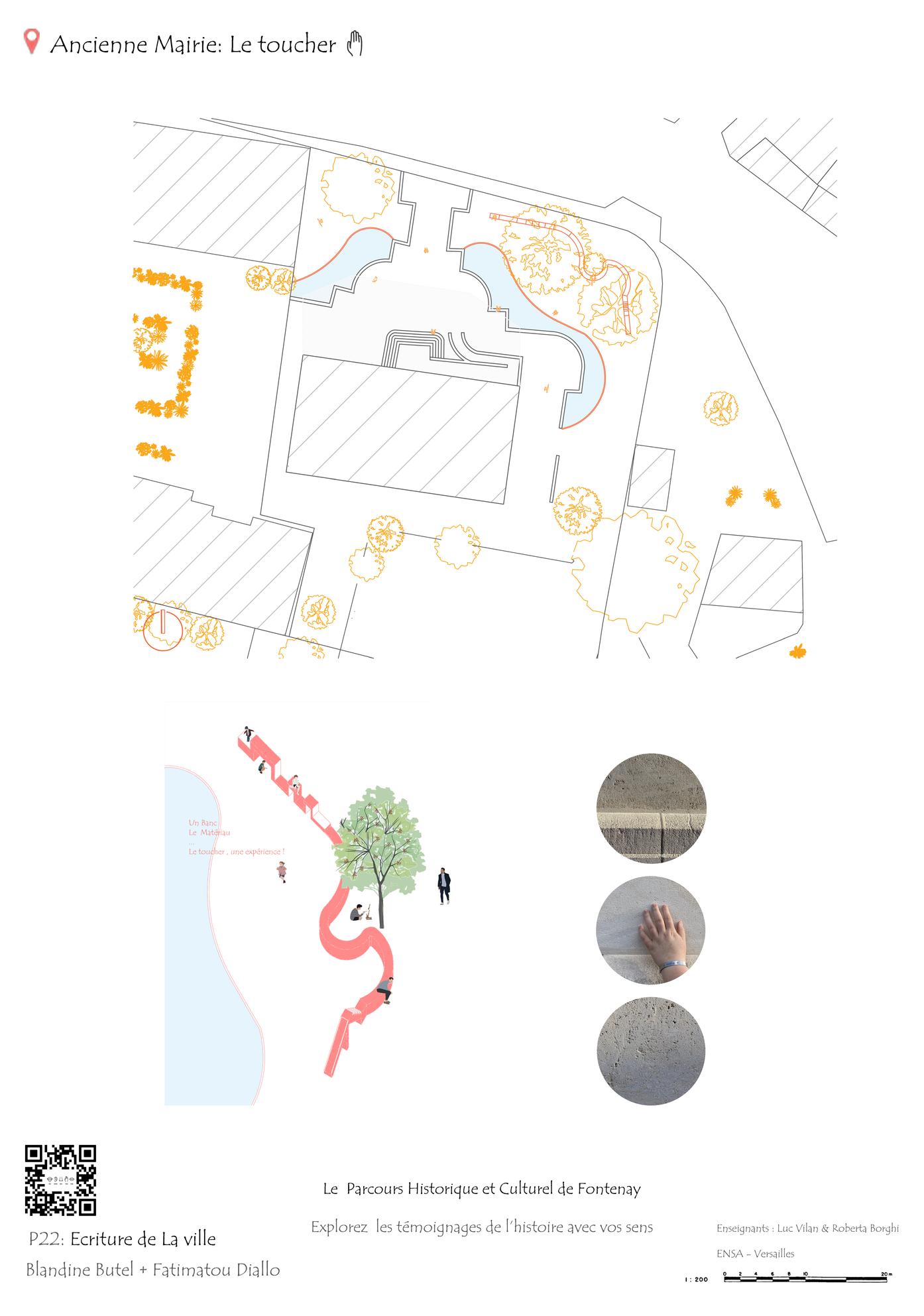

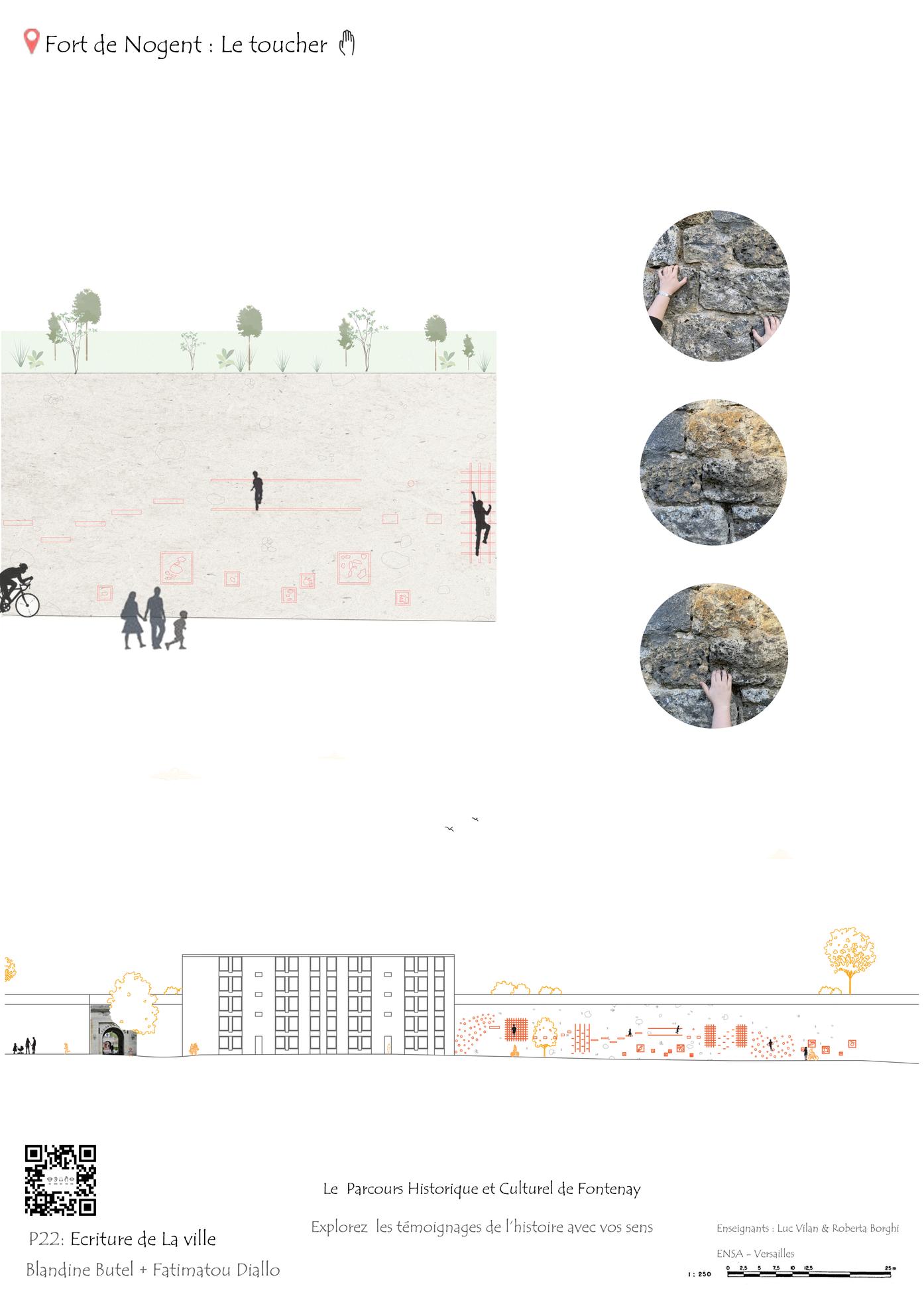

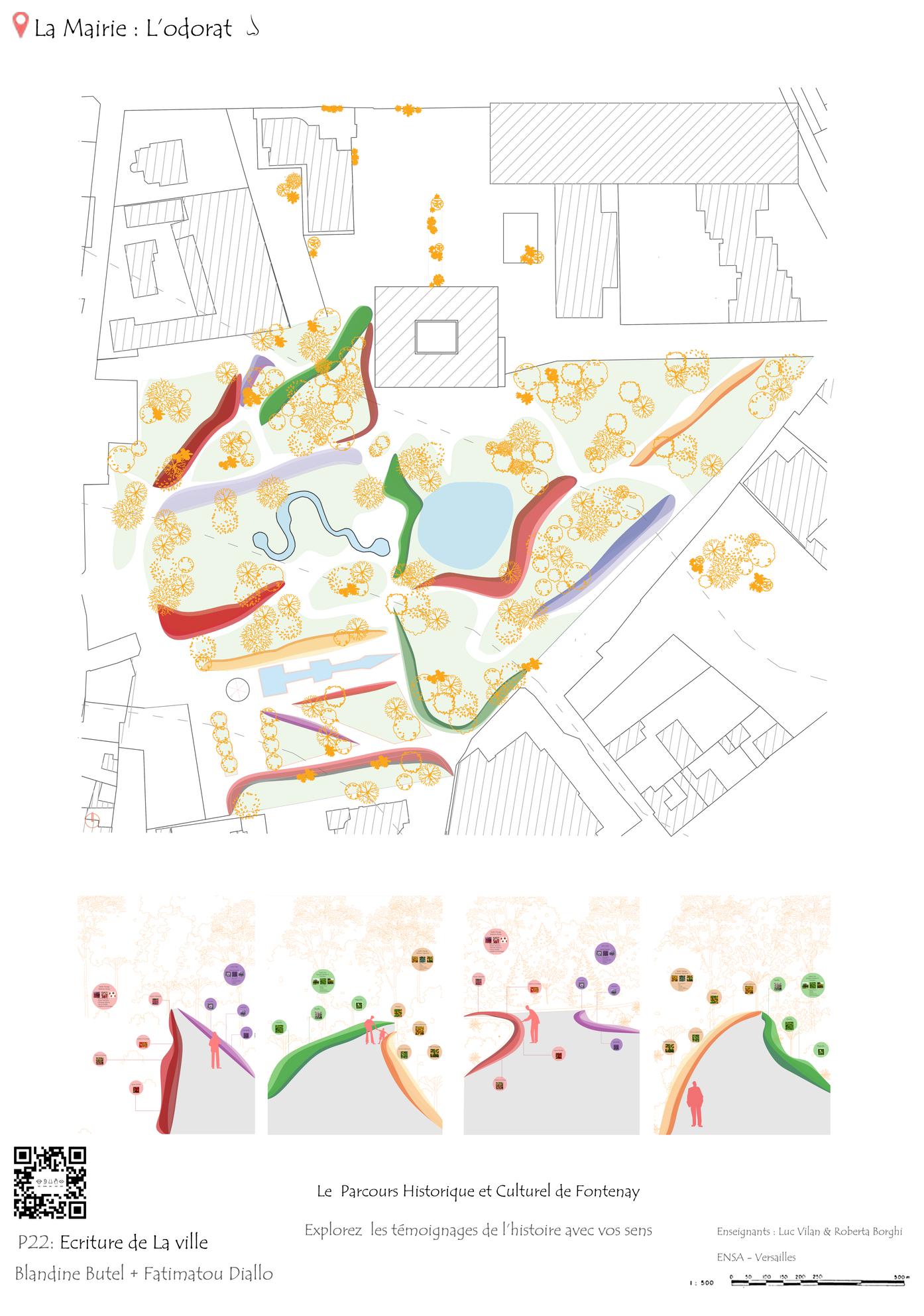

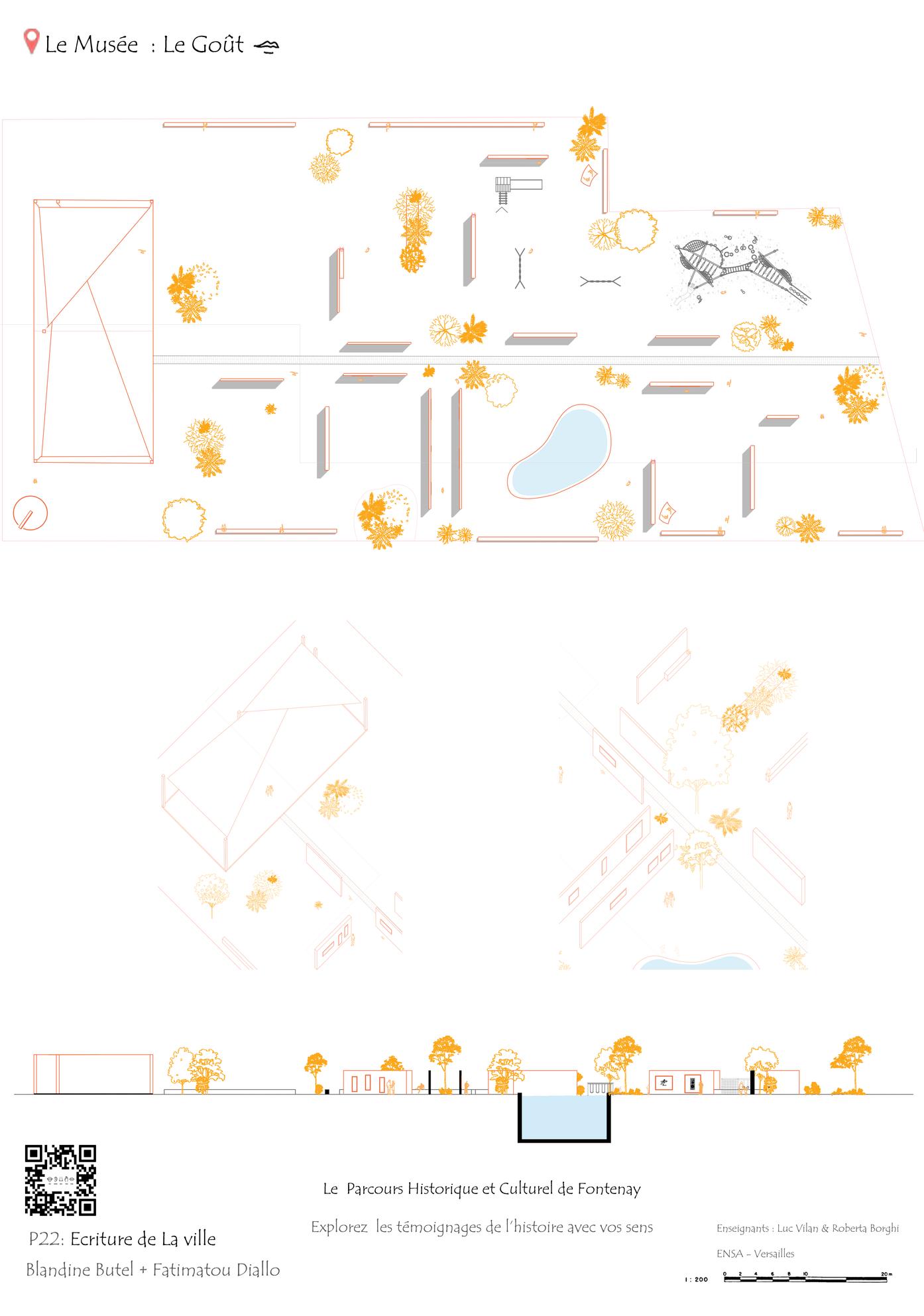

P22. | Écriture Projet de Deuxième année – 2e Semestre.

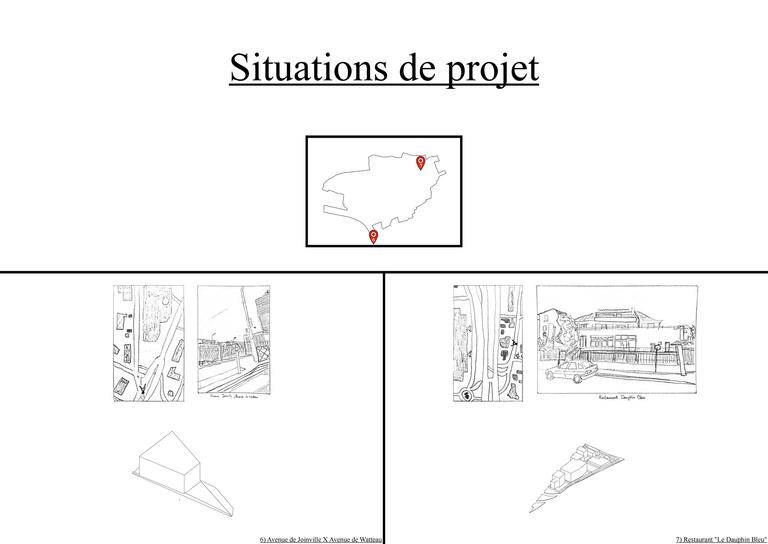

À la suite de la première phase de lecture, il a fallu intervenir sur le plan urbain de cette commune étudiée.

Le côté patrimonial de cette commune a été notre élément d’approche.

C’est-à-dire après avoir étudié la formation de la ville à travers les couches temporelles nous avons relevé la présence d’un patrimoine historique et architectural très important.

Chose qui n’était pas mise en évidence lors de nos premières visites.

C’est ainsi que ce projet a porté sur la mise en valeurs de ce patrimoine architectural à travers une promenade dans la ville.

Celle-ci proposait de visiter et de se renseigner sur les éléments de patrimoines. Et en même temps, cette visite se passait en ligne avec la création d’un site mis en place pour leur communiquer les informations que nous avions trouvé lors de nos études sur les bâtiments.

Celui-ci est accessible à l’aide d’un QR code.

Ainsi pour aller plus en détail dans cette exploration patrimoniale, nous sommes intervenus sur chaque étape de notre parcours à travers une rénovation historique ou avec une mise en place d’un équipement public en faveur de bâtiment historique présenté, de la communauté autour et enfin du parcours dans son ensemble.

Tout au long de ce semestre nous nous sommes amusées à faire un aller-retour entre une échelle architecturale et urbaine; à faire des interventions paysagères sur certaines étapes et tout ceci pour terminer le parcours sur un musée, qui retrace l’histoire de cette commune !

P21. | Les maisons mondes Fragment Final Projet de Deuxième année – 1er Semestre.

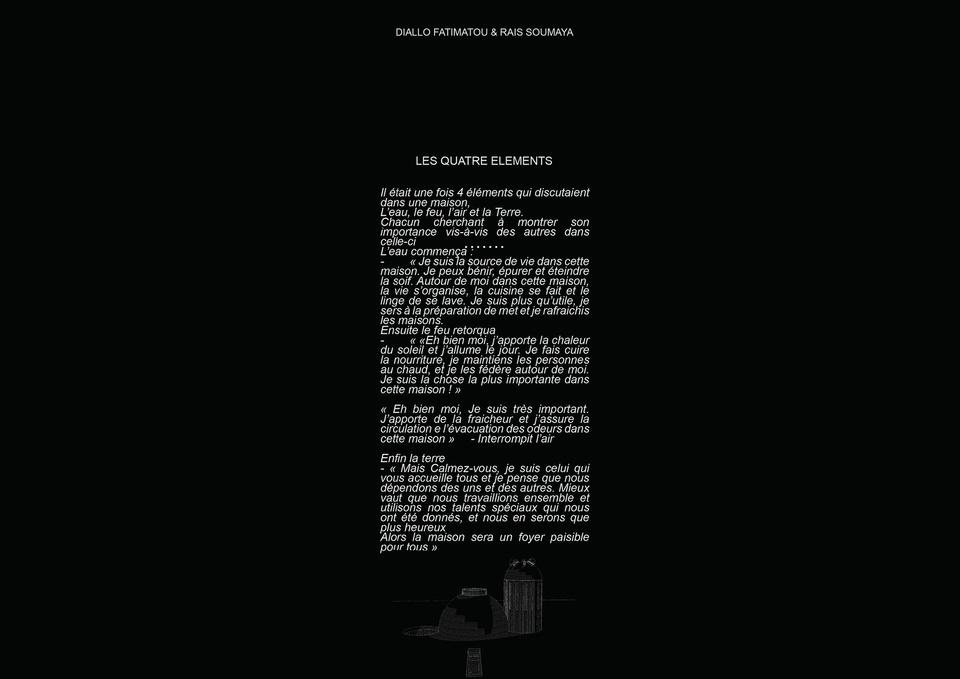

Bande dessinée illustrant utilisation des quatres éléments dans la maison.

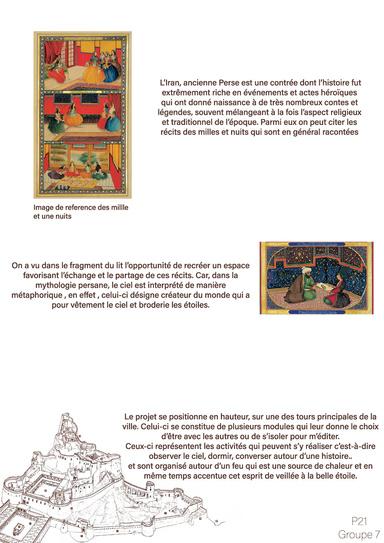

P21. | Les maisons mondes Fragments Projet de Deuxième année – 1er Semestre.

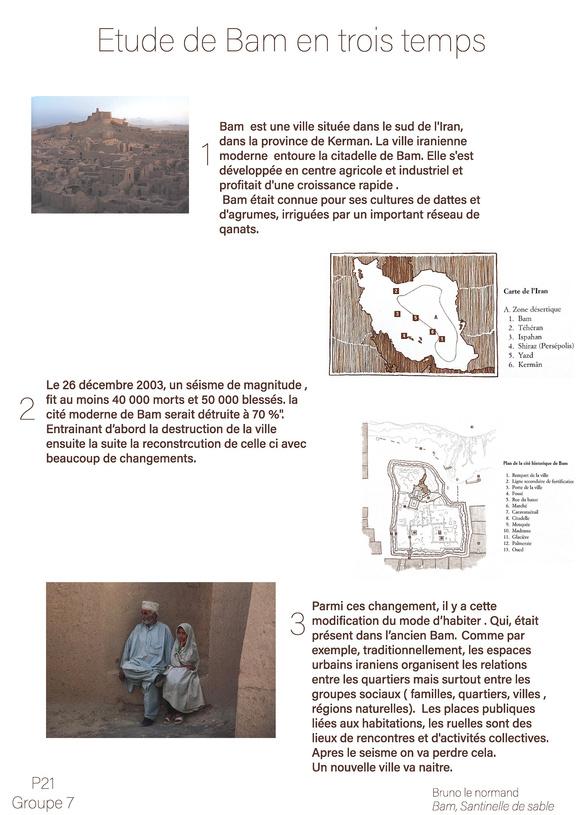

Fragment 1. L'entre deux L'entre deux est un hommage à l'ancienne ville de Barn.

Il s'inspire de l'ancien mode d'habiter de celle-ci, c'est à dire le creusé, la recherche d'ombres et de désaltération qui crée des espaces d'ambiance collectives et privées.

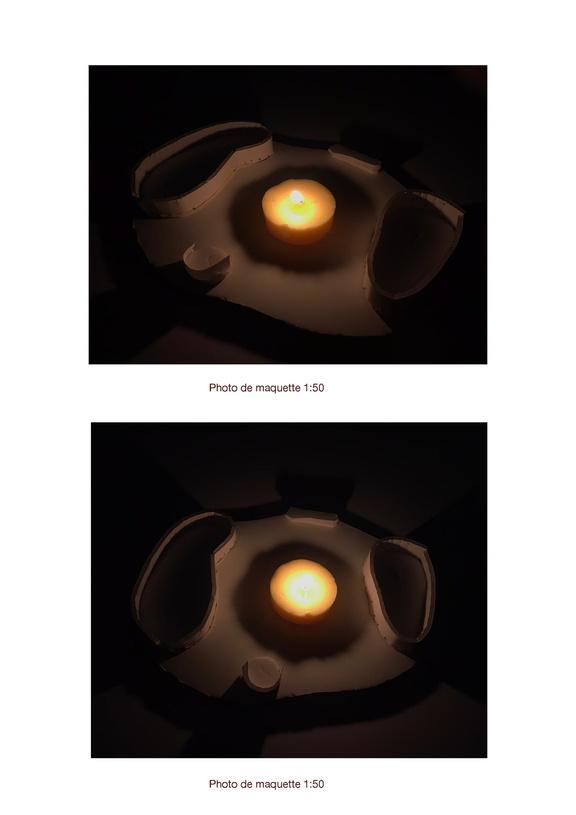

Fragment 2. | Le Lit Ce projet est un lieu de repos, un dortoir collectif qui a pour but de regrouper les habitants de cette cité désertique. Qui, dans leurs civilisations ont un certain plaisir à raconter les mythes et légendes. Ainsi, il est placé sur une des plus haute de tours de Barn, profitant de la vue panoramique et d'un rapprochement avec le ciel étoilée.!

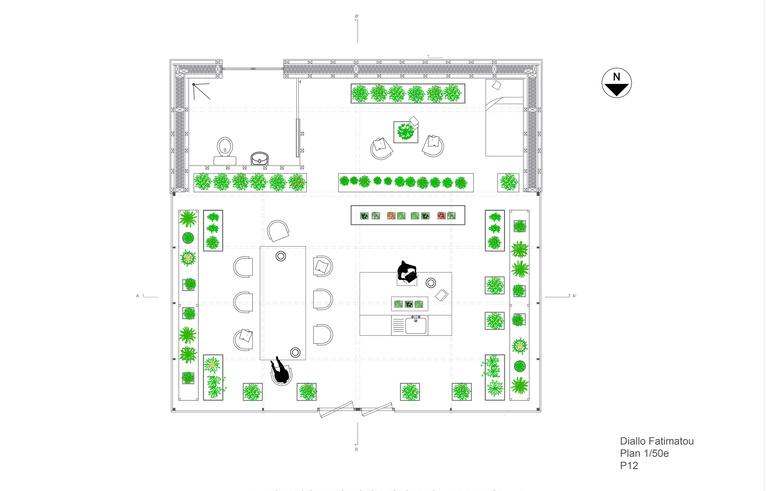

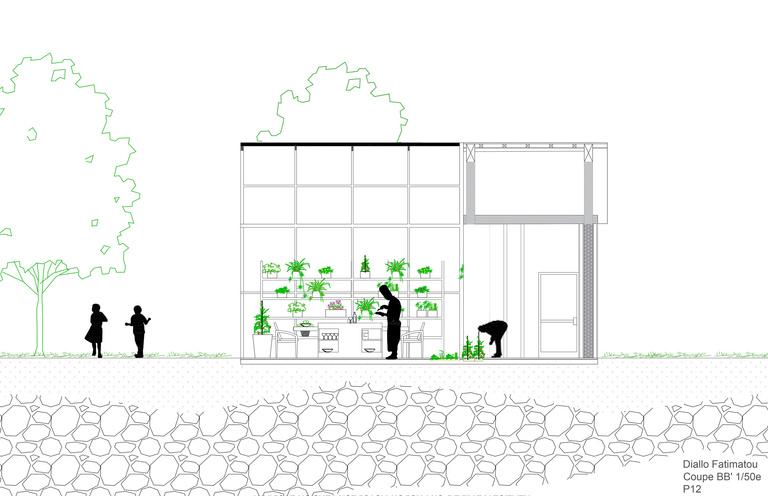

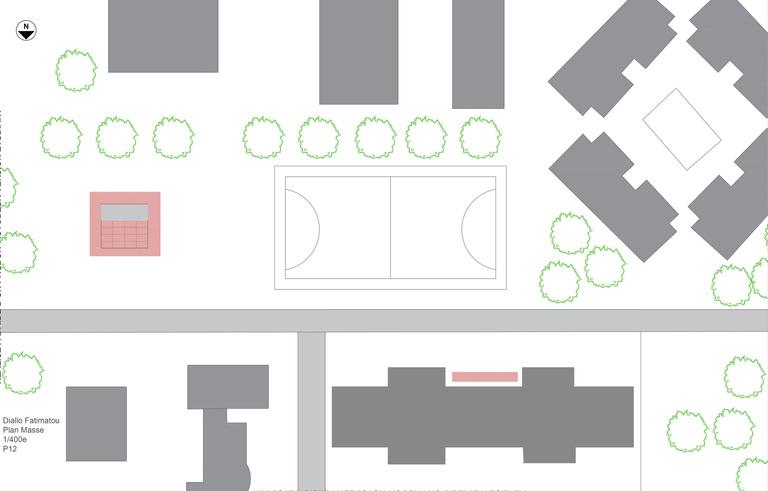

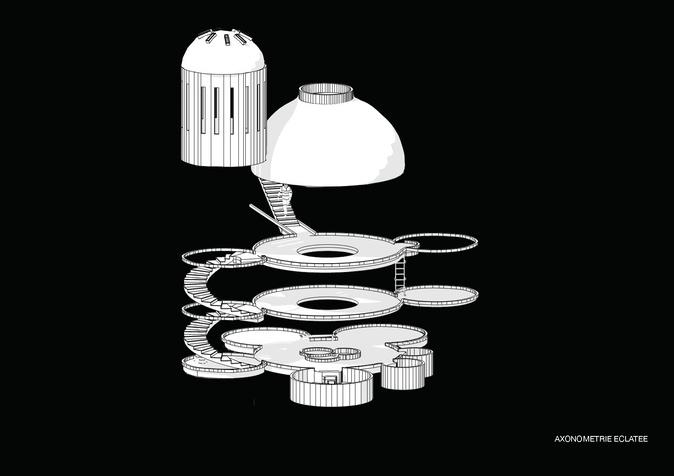

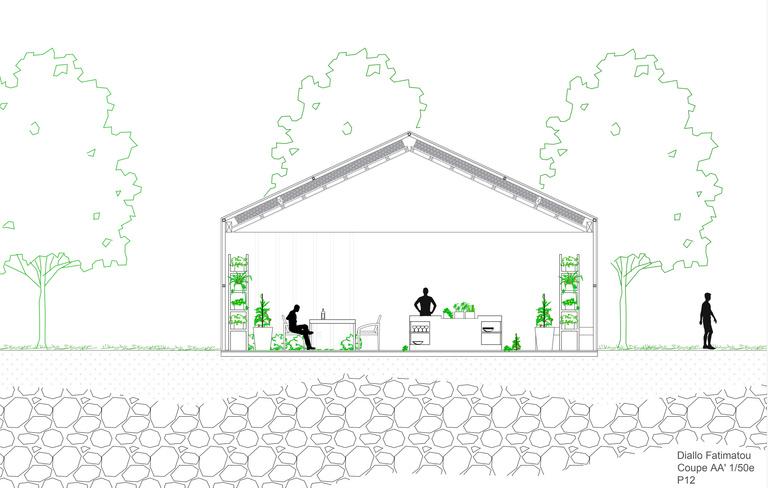

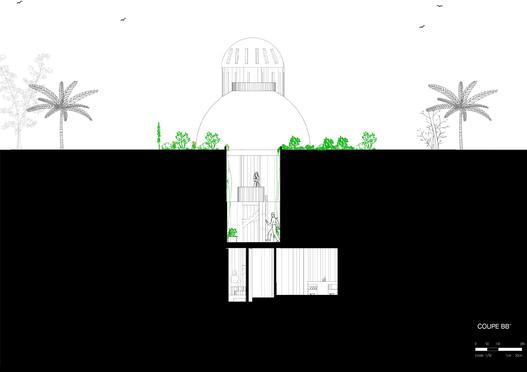

P12. | Un Habit pour Christian Hauvette Projet de Première année – 2e Semestre.

PHASE III

La cuisine est un métier aussi passionnant que l’architecture et qui demande de l’espace, des produits de qualités et aussi un lieu de dégustation de différents mets élaborés.

Ainsi c’est en partant des constats précédents que j’ai pu concevoir ce projet.

Celui-ci se constitue d’une grande cuisine, qui est l’espace de création ou laboratoire.

La grande cuisine se confond avec l’espace à manger et tout ceci se plonge dans une jungle constituée par les plantes qu’il cultiverait lui-même.

Enfin, lors de la 3e et dernière partie du projet, il nous a été demandé de créer un Abri pour Christian Hauvette.

Christian Hauvette est un architecte français et un ancien professeur de l’école de Versailles. Cette dernière partie du projet était un hommage à cette grande personnalité ainsi qu’aux multiples passion qu’il a eu à développer dans sa vie.

Dans le projet que j’ai eu à concevoir, la passion développée était la cuisine.

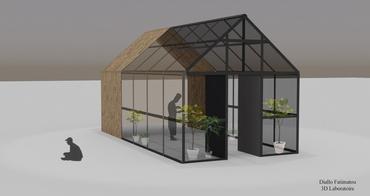

Le laboratoire de Christian Hauvette est un abri qui a été conçu pour l’expérimentation et la convivialité.

Dans celui-ci il est appelé à expérimenter ses idées les plus grandioses !

P R A C T I C E

ABOUT

PROJETS PRACTICE PHOTOGRAPHY INTERMÉDIAIRE CONTACT

ATTELIER DIALLO

Amaco

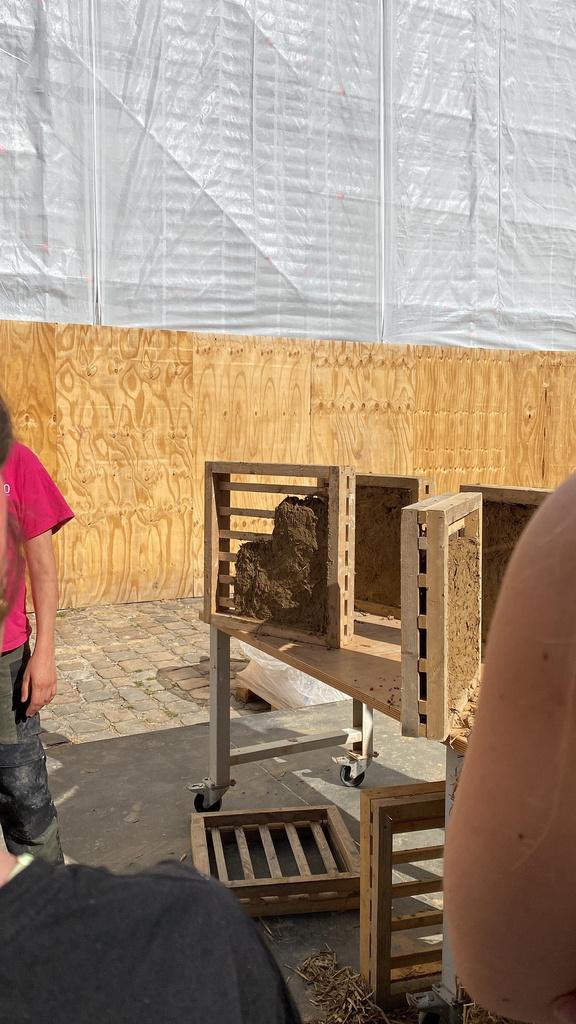

Atelier Terre

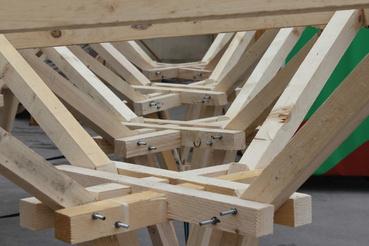

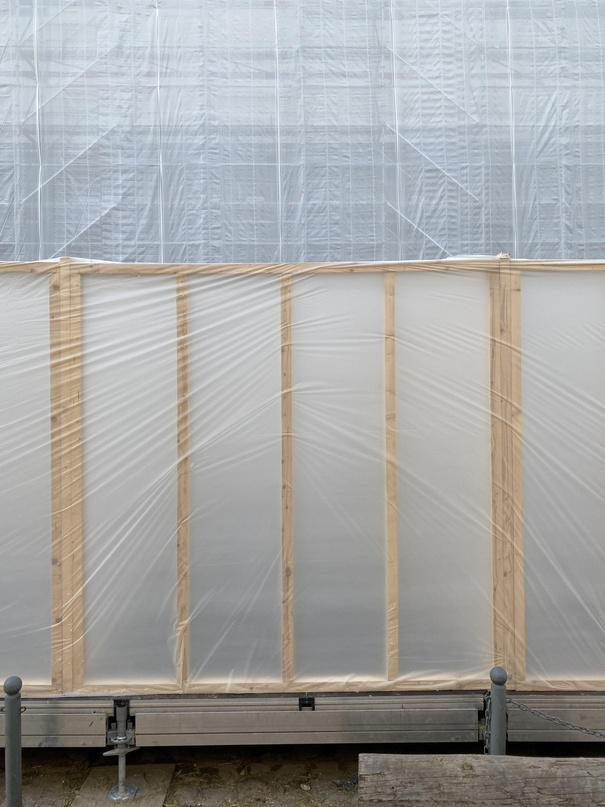

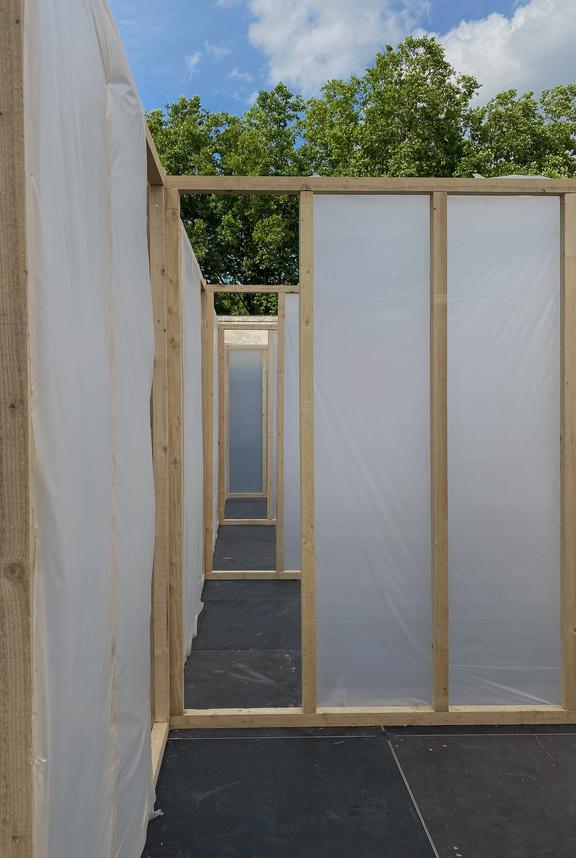

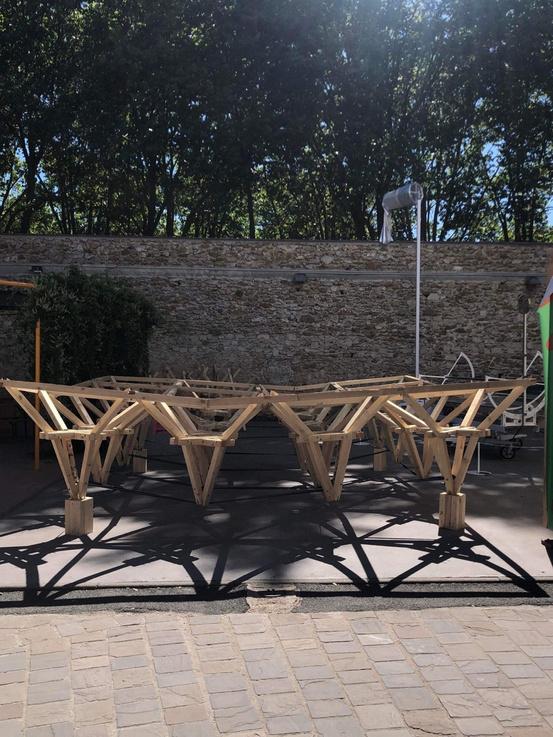

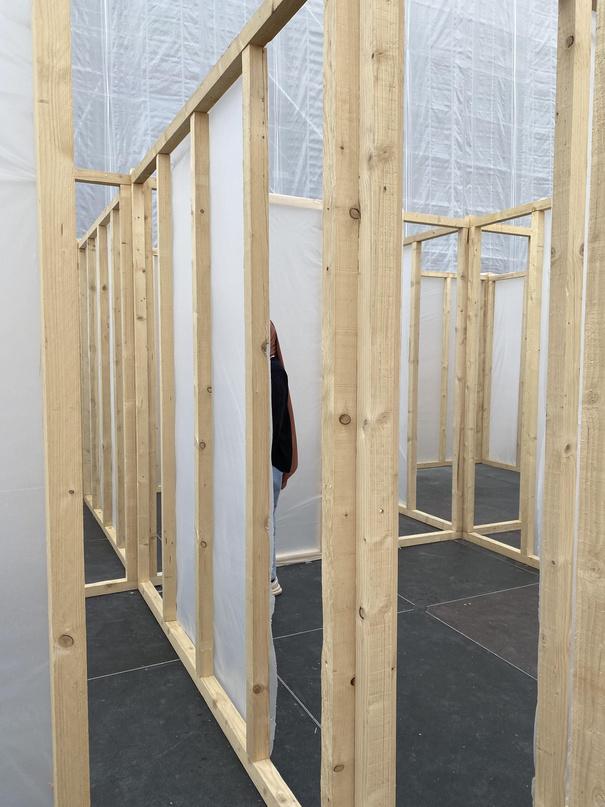

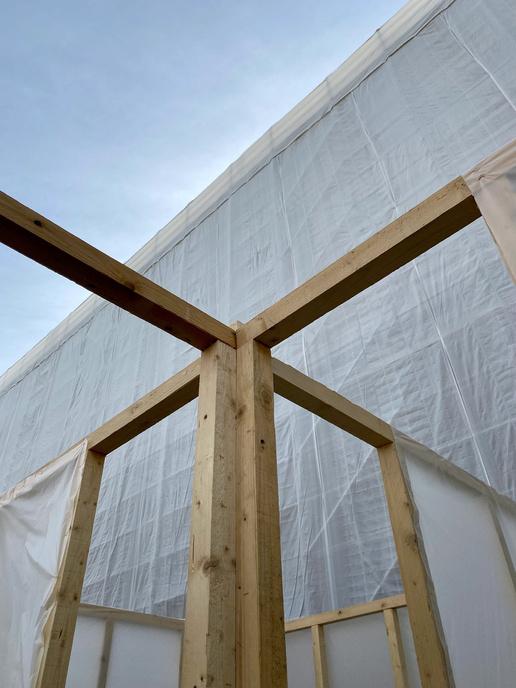

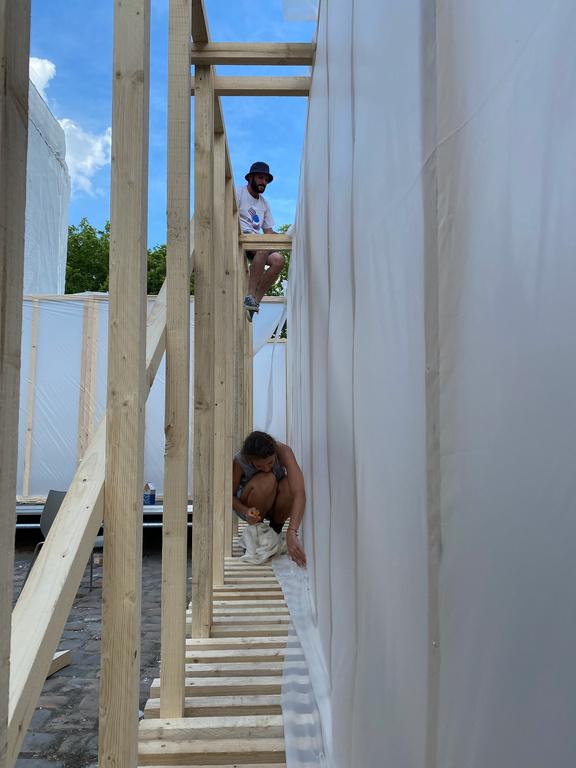

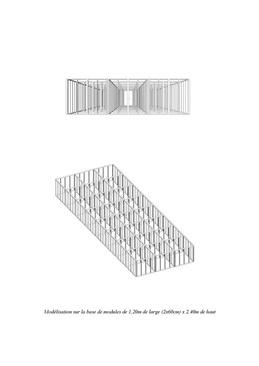

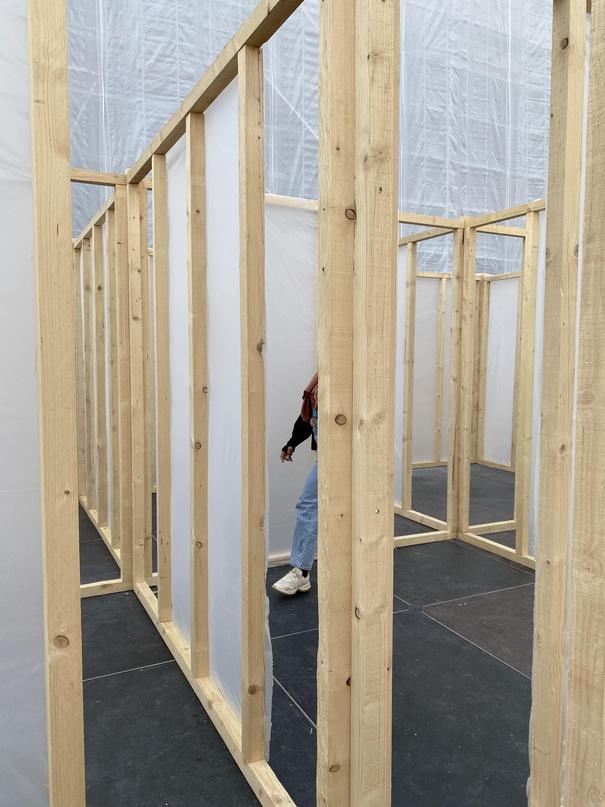

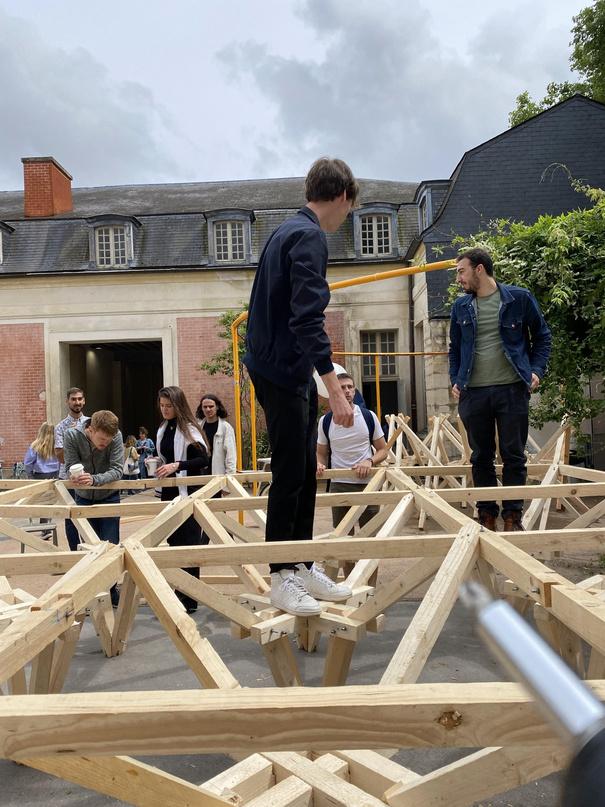

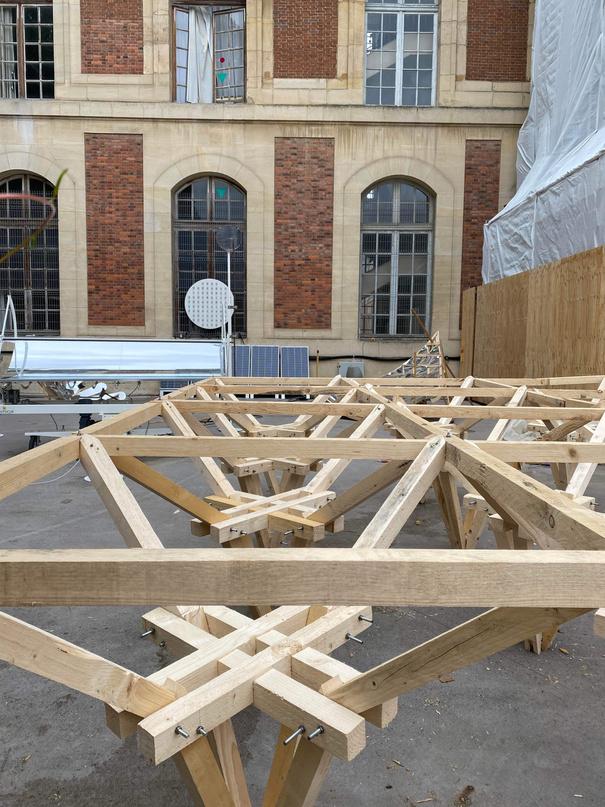

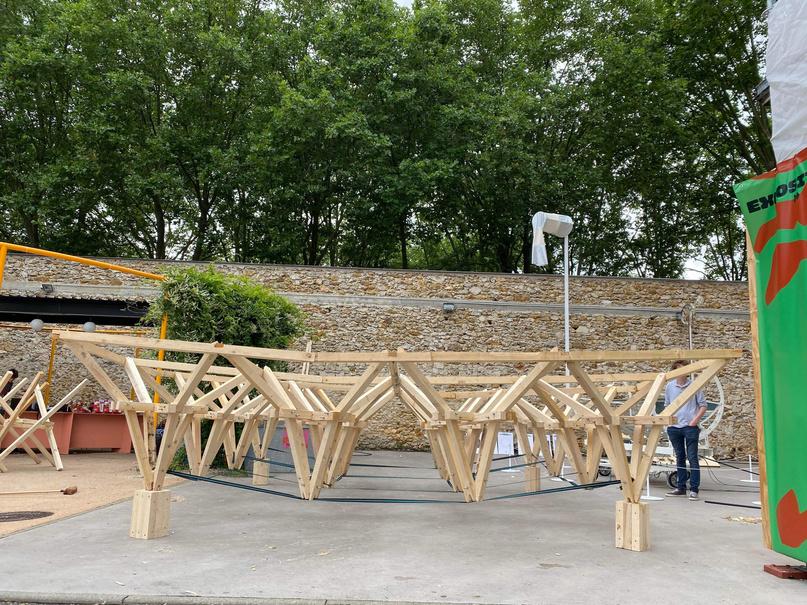

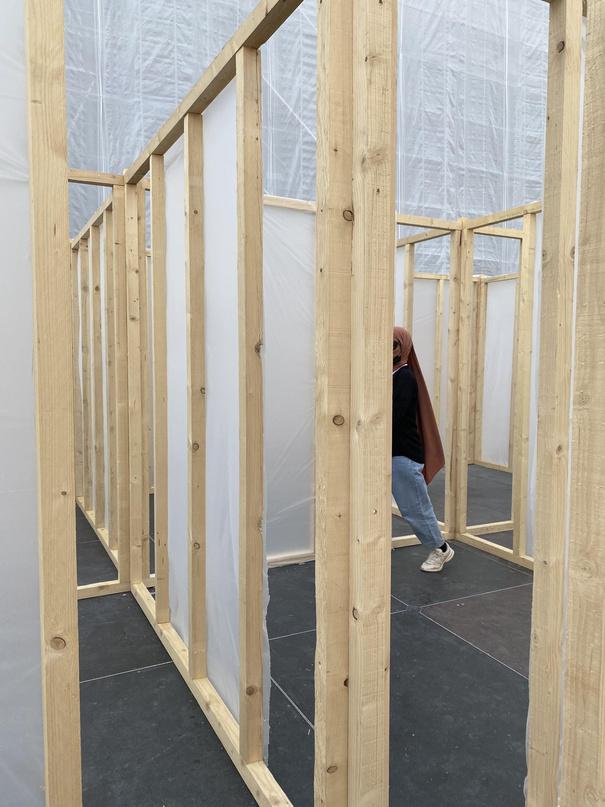

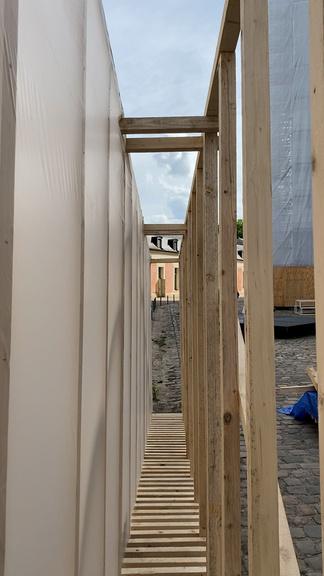

Semaine intensive de construction en Bois avec des tasseaux de 60 x 60.!

‘’ L’exercice vise à construire une structure en ossature bois à partir d’une section standard unique de 60x60. L’architecture étant l’art de la contrainte, la réduction des moyens développe la créativité. Les éléments sont légers, manu-portables et facilement assemblables dans un souci de praticité et de sécurité. L’ensemble est entièrement démontable et réemployable.

Il s'agit de rester dans des assemblages très basiques et dans une architecture de parois uniquement, a priori sans se confronter à la question de la couverture ni à celle du plancher .Il s'agit toutefois de réaliser une installation assez grande, dans laquelle on pénètre, qui fabrique des espaces et génère un parcours.’’

60 Atelier Bois construction Bois

x 60

Exposing at

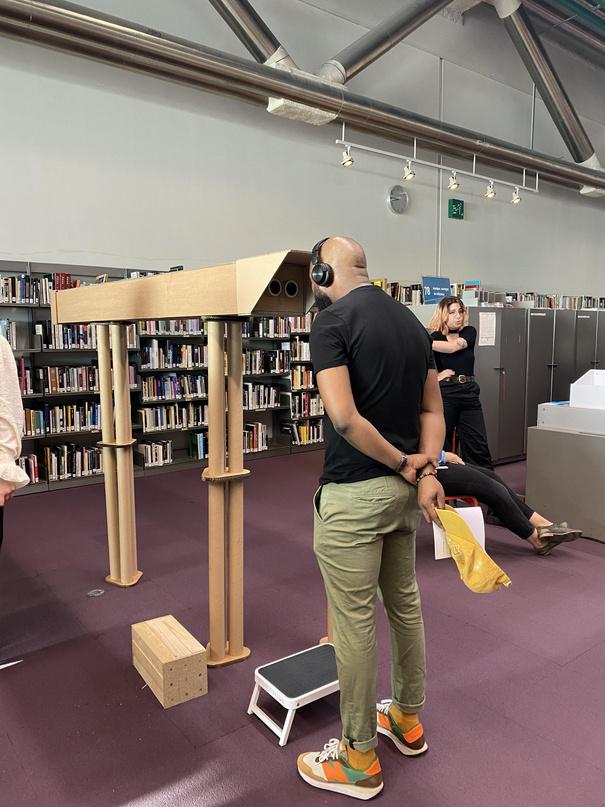

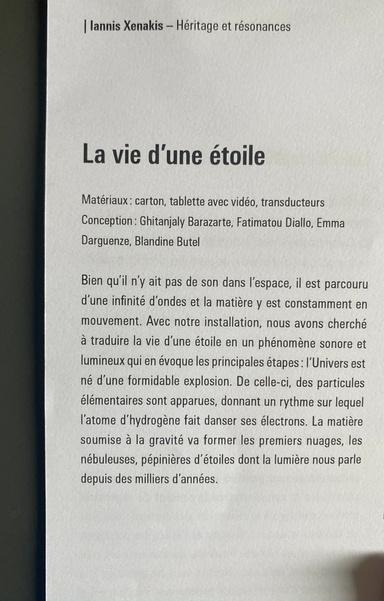

Pompidou Center Après un workshop sur le "Sons" & le célèbre architecte Xenakis on a été sélectionné pour exposer notre installation au Centre Pompidou Arrivée et Installation du "Télescope"

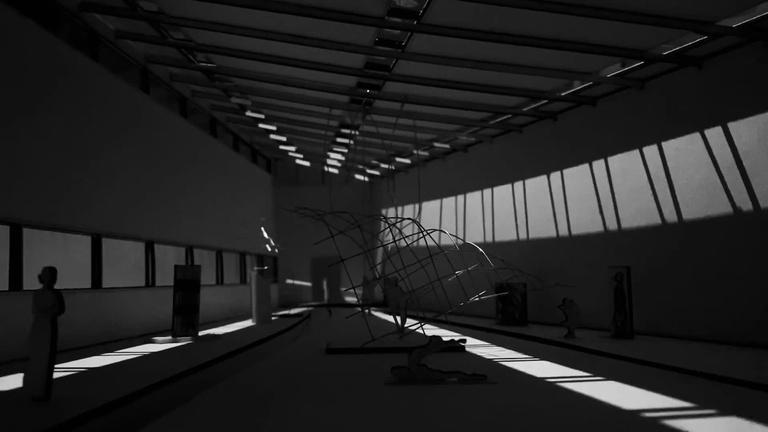

Vues Intérieures

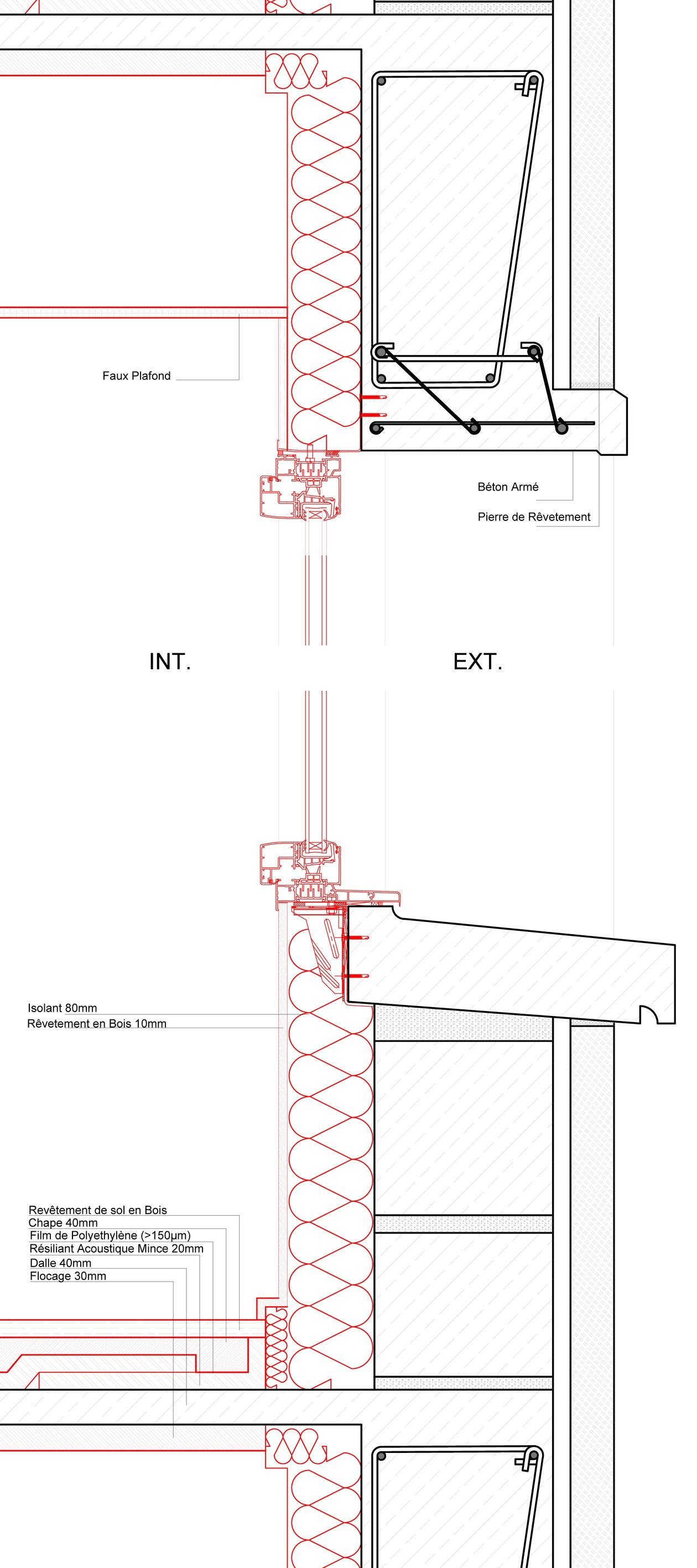

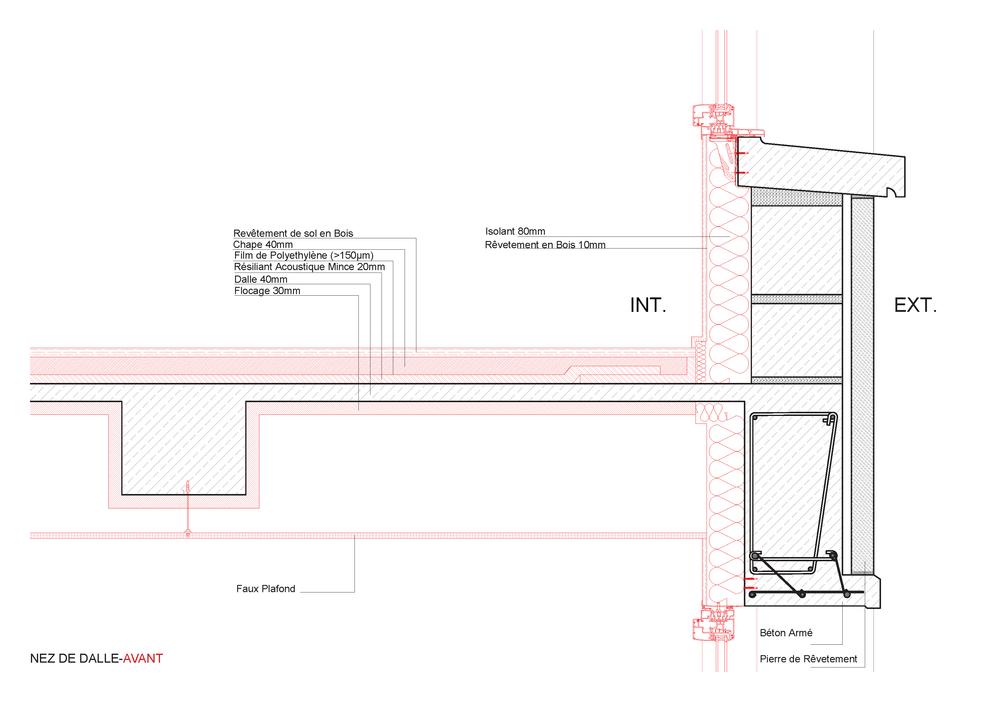

Etude Constructive

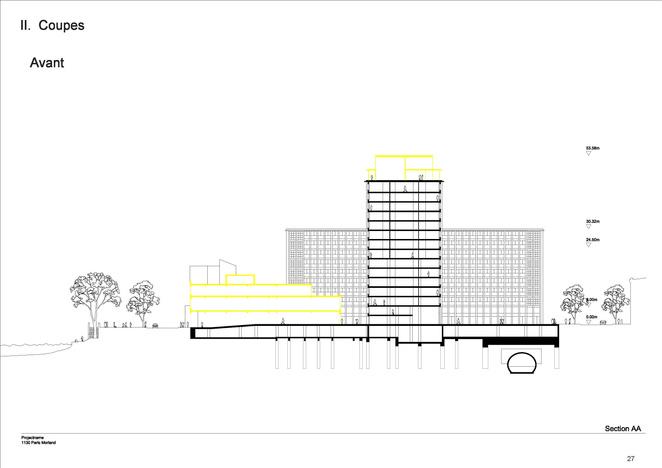

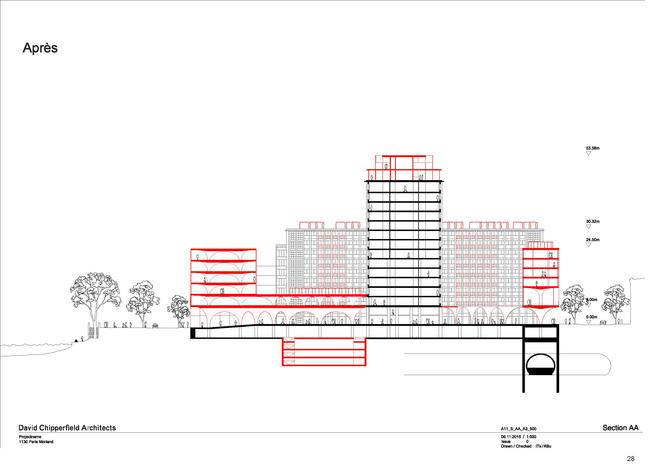

Morland Mixité Capitale

Lauréat du concours Réinventer Paris, Morland Mixité Capitale est un projet emblématique de restructuration et d'extension de l’ancienne Cité administrative de Paris, située en bord de Seine, entre l’Île Saint-Louis et le quartier du Marais.

Notre travail consisté dans l'étude de la structure ainsi que la réalisation de détails structurels de ce qui se constitue de l'ancien bâtiment ainsi que de l'extension ajoutée.

Echelle 1:1

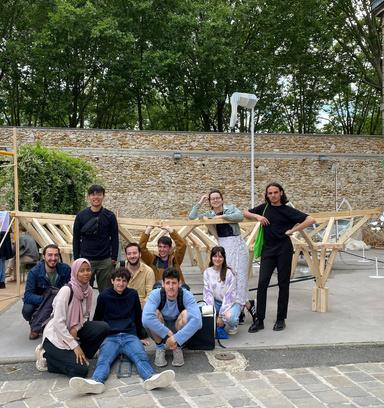

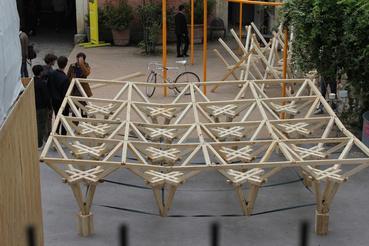

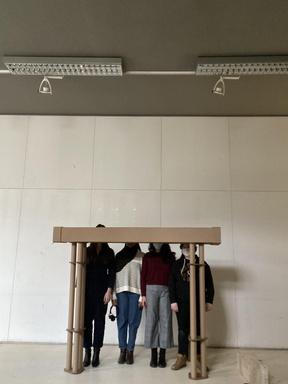

Intelligent Fabrication Workshop Construction Bois

P H O T O G R A P H Y ABOUT

PROJETS PRACTICE PHOTOGRAPHY INTERMÉDIAIRE CONTACT

ATTELIER DIALLO

Ep. | "Parisians Shadows" Louvre, Paris, France 2021 Fujifilm XT100

Ep. | "Liberty" "Photographies d'un peuple réclamant sa Liberté" Paris, France 2021 Fujifilm XT100

Ep. | "Parisians Shadows" II Métro Parisiens, Paris, France 2021 Fujifilm XT100

Ep. | "Dubaï in b&w" Deira Market, Dubaï, UAE 2021 Apple, IPhone 11.

@Fatimatou Diallo

@attelier.diallo

Liens directs

Merci !
