PORTAFOLIO
ESTHEFANIE GUACAN ANDRADE
“La felicidad de las personas es directamente proporcional al espacio arquitectónico diseñado en el que viven”
Le Corbusier.
INTRODUCCION
Para la composición de este portafolio se abordarán temas referentes al habitar del usuario en la arquitectura, los cuales se definiran concretamente en cada uno de los semestres indicados y explicando cuál es el énfasis en el que se centró dicha etapa. En él se evidencia todo el proceso evolutivo de las difentes habilidades, capacidades y la formación académica que he adquirido; será la recopilación de todos los proyectos arquitectónicos, ilustraciones y demás trabajos desarrollados en el transcurso de la carrera.
ESTHEFANIE G. ANDRADE
Soy Esthefanie Guacán, tengo 25 años, estudiante de Arquitectura de la Universidad de Nariño en Colombia, a lo largo de mi carrera, he aprendido a ver la Arquitectura como una forma de vida, me caracterizo por ser una persona activa, creativa. líder a la hora de desarrollar proyectos, me gusta el diseño de interiores, la arquitectura orgánica, prosesos del diseño creativo.
Con una mirada objetiva hacia la arquitectura ecológica y coherente con su entrono, con capacidad para proyectar y diseñar espacios arquitectonicos y urbanos, siempre teniendo en cuenta la solución proyectual de manera integral que permita un impacto positivo en la comunidad, la ciudad y el planeta.
INTERESES
Fotografía y edición
Pintar
Saxofón
Makeup Art
Viajar
iINFORMACIÓN ACADEMICA:
Básica primaria:
Escuela Maria Goretti
Escuela Santo Tomás
Básica secundaria:
I.E.T. San Juan Bautista.
Técnico:
Investigación Judicial - Colsup
Universitaria:
Universidad de Nariño
En curso
Idiomas: Español
Ingles básico
HABILIDADES
Software:
AutoCAD
Revit
SketchUp
Illustrator
Photoshop
01Espacialidad
El pequeño Timy
TALLER N° 01
Introducción, Proyecto, Espacio y refugio.
Información:
Año: 2021
Área: 2800 m²
Acerca del proyecto:
Ejercicio libre, abstracto, producto del análisis figurativo de 3 conceptos, que nos generó un videojuego, aplicando funciones básicas, relación de forma, volumen y espacio, interrelaciones espaciales.

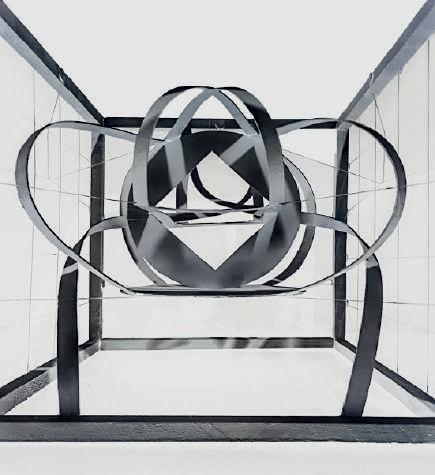

Maqueta fusión
De cada concepto, se realizó una maqueta, y de la fusión de las 3 nace una nueva.
Fotos y boceto
Las maquetas se fotografiaron dentro de una caja de espejos, se forman nuevas espacialidades, se abtraen formas predominantes y se dibujan sobre una retícula.
De las emociones que genera el videojuego, representadas en las maquetas, nacen 3 conceptos: - Incertidumbre - tensión - persistencia.
Maqueta campo-relieve

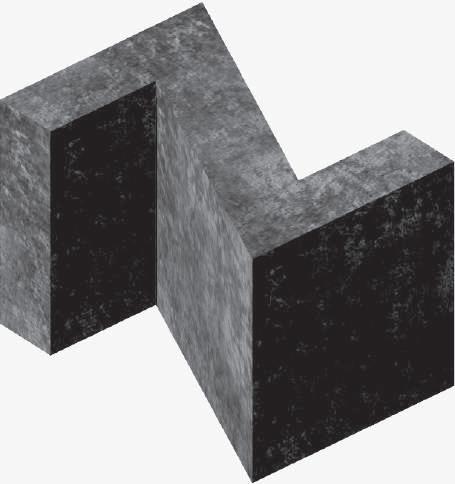

Maquitea volumétrica a partir de las líneas del boceto anterior.

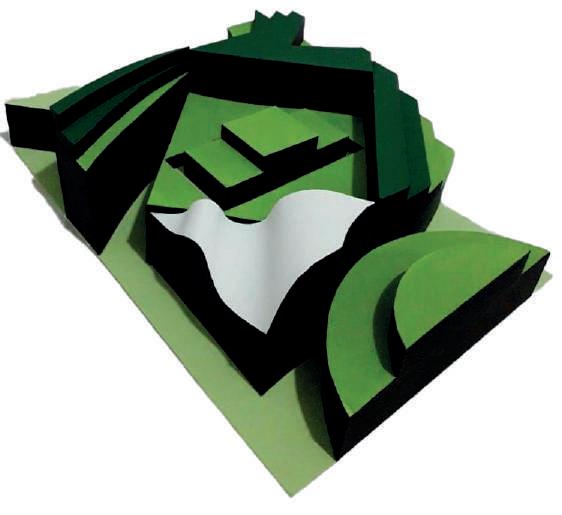

Maqueta Germen
Fusiona la maqueta de Campo-relieve y las fotografias espaciales de la maqueta fusión.
Espacialidad
Composición y concepto
Campo Z
Asignación “Campo Z”, se fusionan con las geometrias de la maqueta germen, y las funciones básicas (aproximar, acceder, recorrer, permanecer)

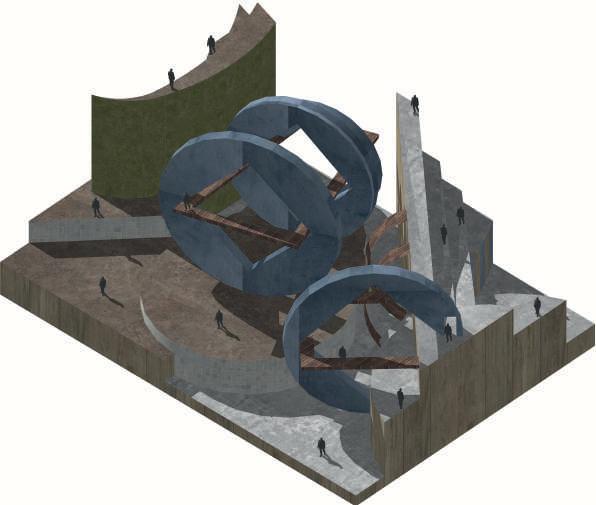

Maqueta final.
Fusiona la maqueta de Campo-relieve y las fotografias espaciales de la maqueta fusión.
Videojuego Maqueta figurativa Maqueta abstracta

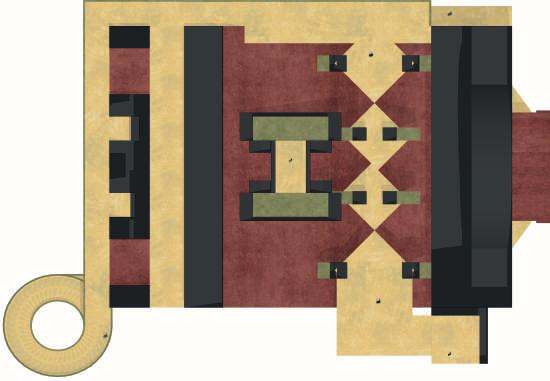

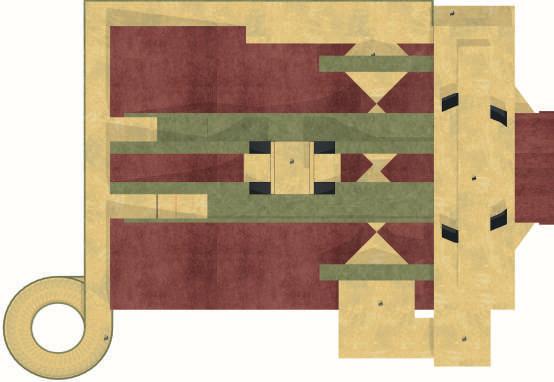

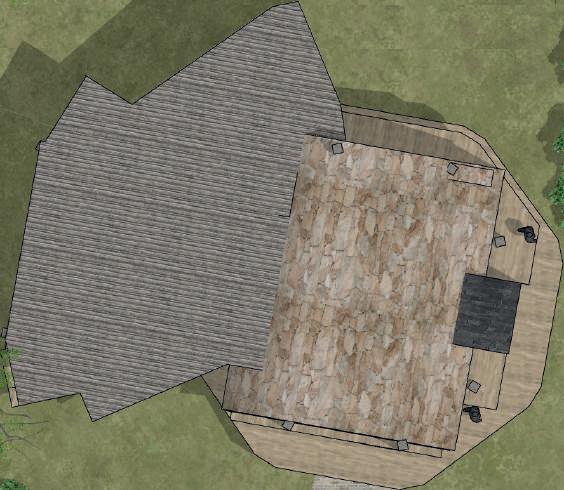

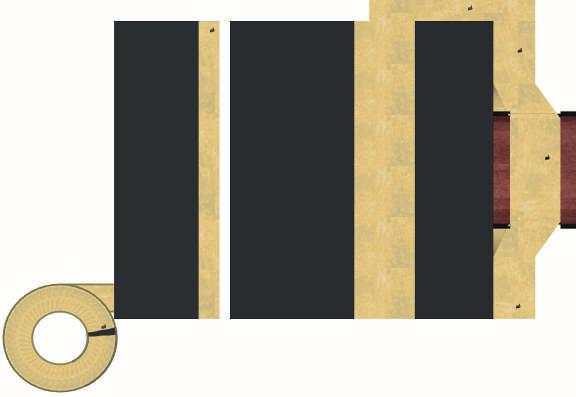

Planta de cubiertas

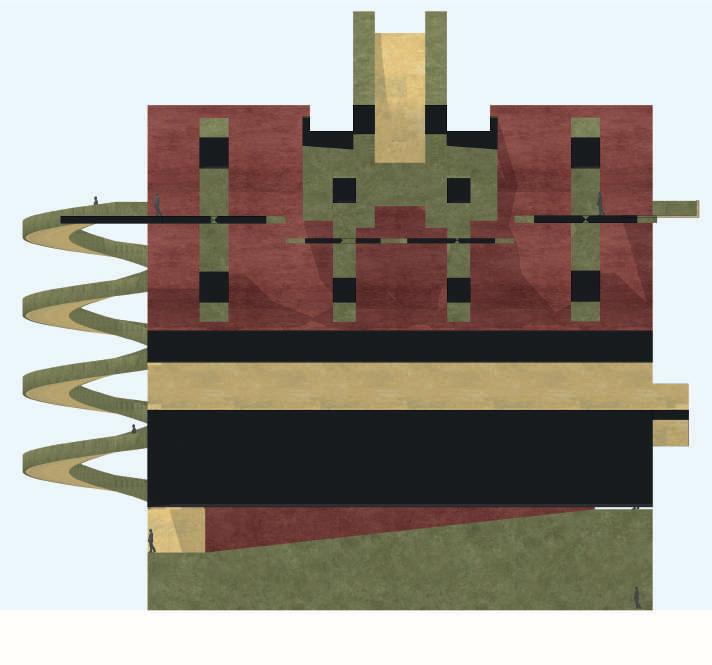

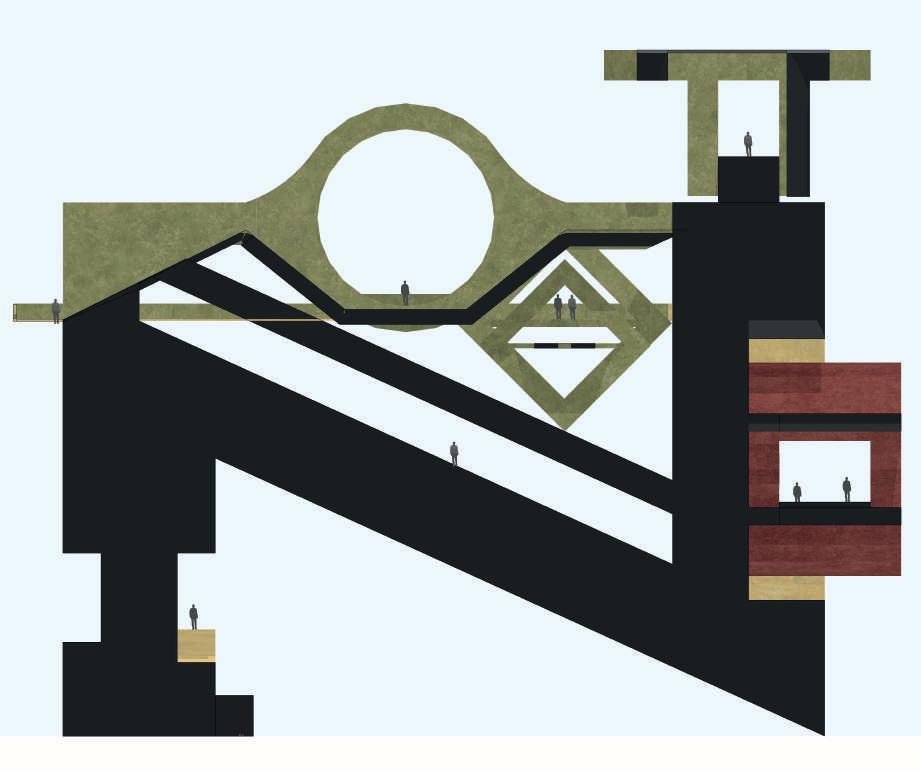

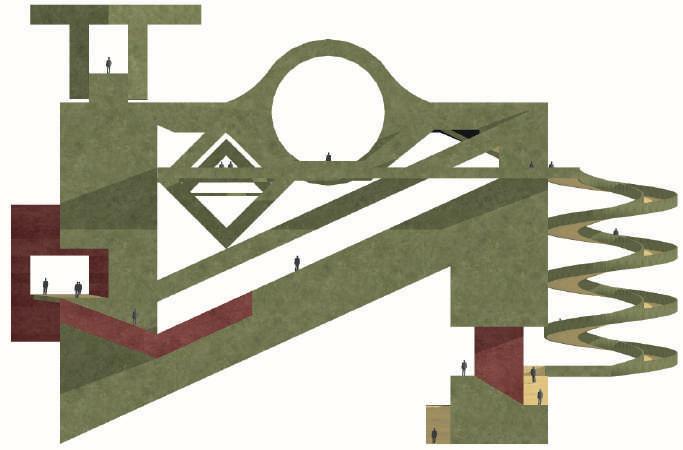

Corte longitudinal B´

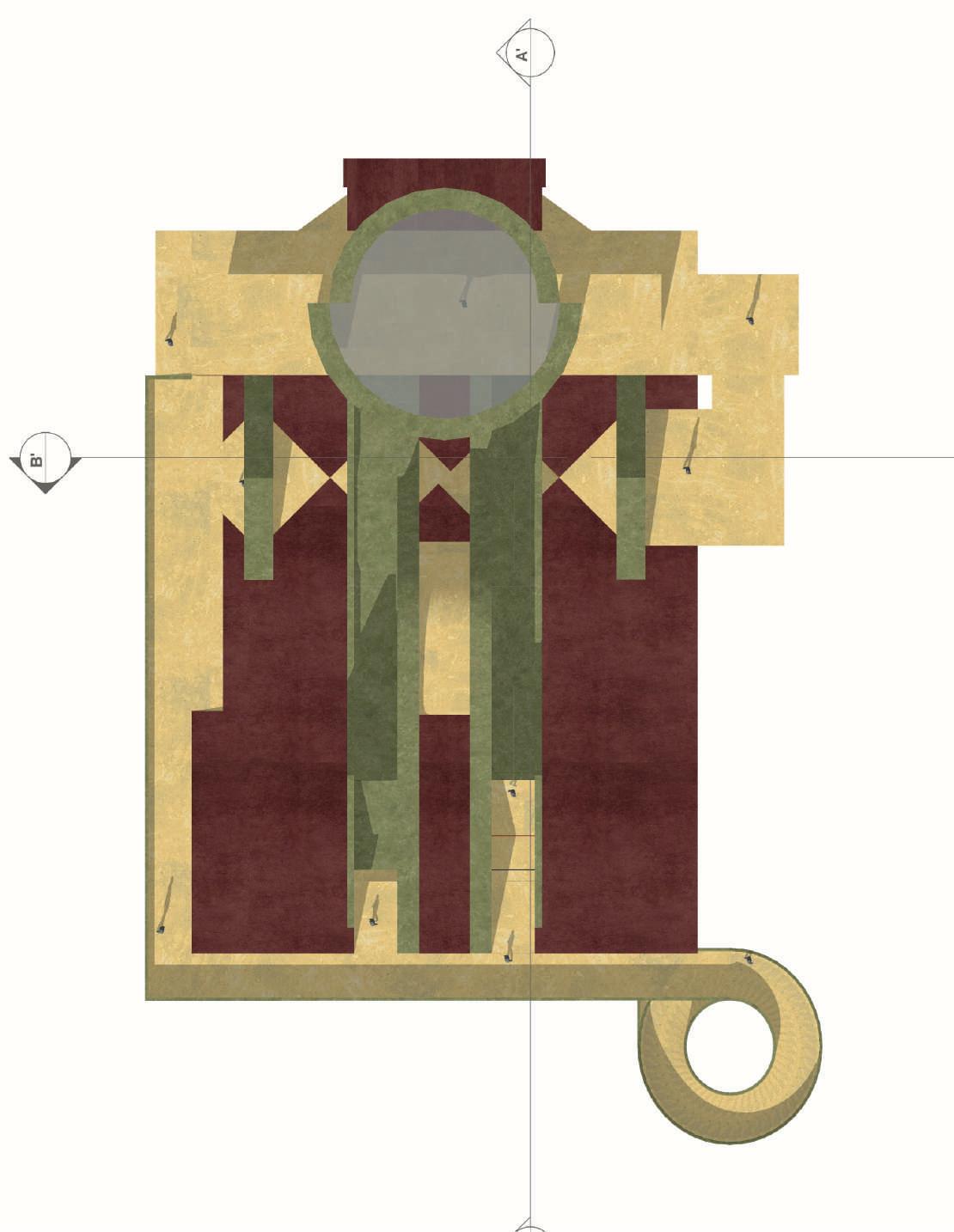

Planta 2
Planta 3
Planta 4

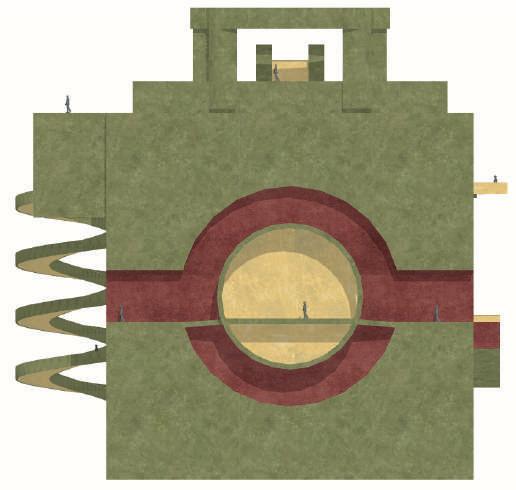

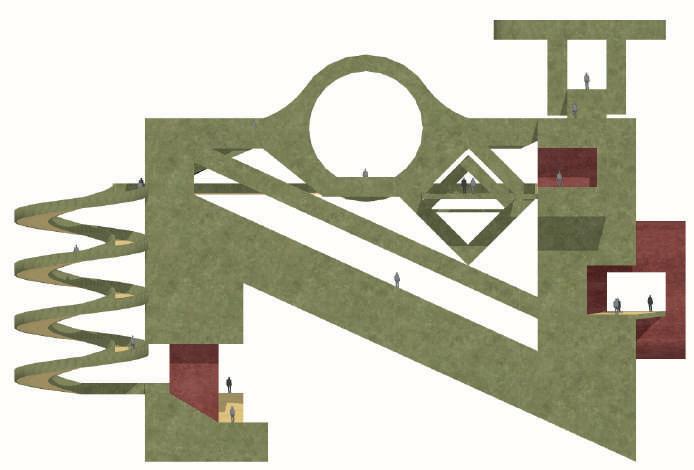

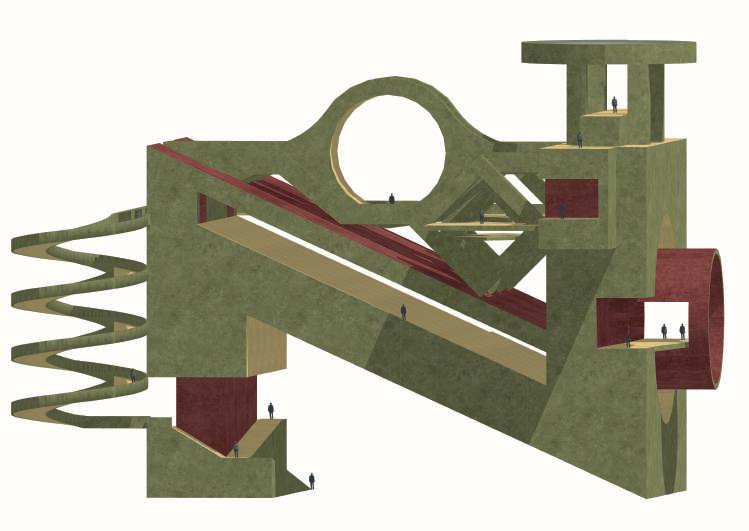

Espacialidad Fachadas y perpectivas

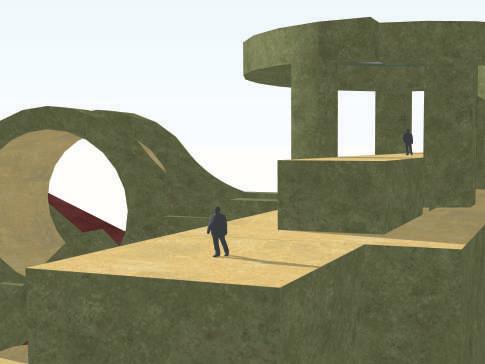

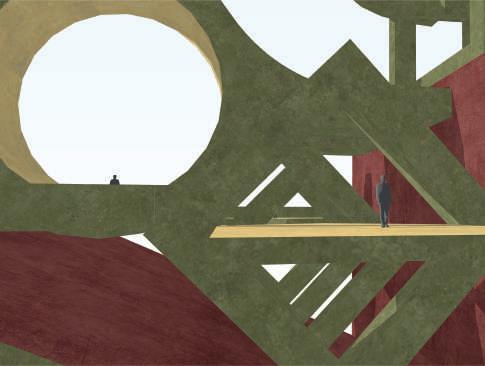

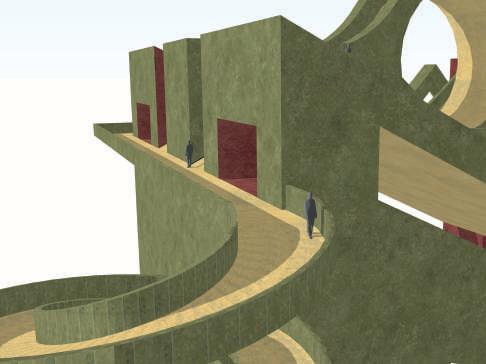

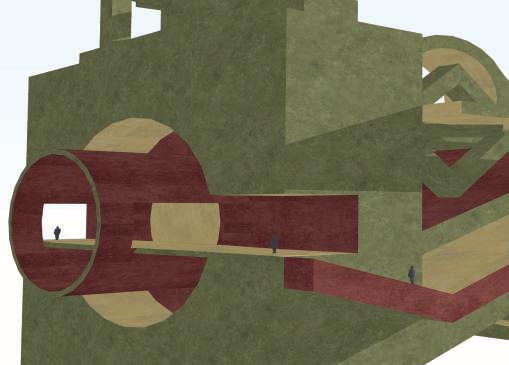

PERPECTIVAS

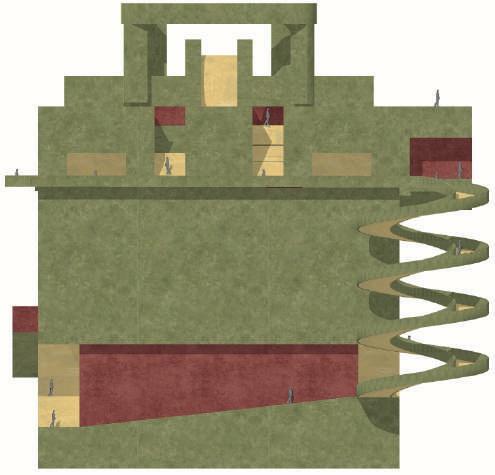

FACHADA SUR
FACHADA OESTE
FACHADA NORTE
FACHADA ESTE

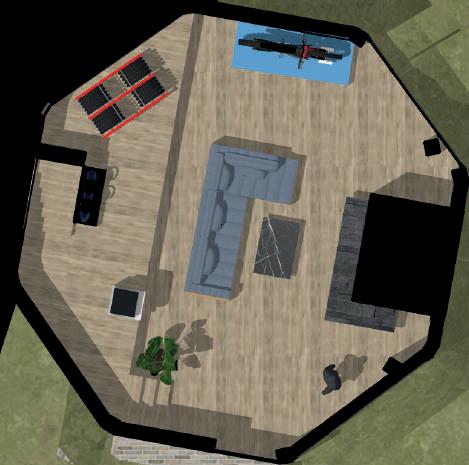

Casa “El Molino” vivienda
TALLER N° 02
Introducción, Proyecto, Espacio y refugio.
Información:
Año: 2021
Área: 2800 m²
Acerca del proyecto:
Proyecto de vivienda unifamiliar, localizado a 5 minutos del casco urbano de La Llanada Nariño, clima frío, vegetación abundante. El proyecto busca cumplor con las necesidades basicas de Tatán Mejía (corredor de freestyle motocross) y su familia, además de los espacios básicos de vivienda, se plantea un espacio corazón, (sala) donde tendra expuestos algunos de los recuerdos de este corredor, cuenta con una terraza social, dos habitaciones, cocina.
Bioclimática.
Usuario: Tatan Mejía
corredor de Freestyle Motocross colombiano, campeón sudamericano en Ecuador y subcampeón latinoamericano en Chile. Es el deportista más destacado en su disciplina en Colombia y uno de los mejores en Latinoamérica.
Para el diseño:

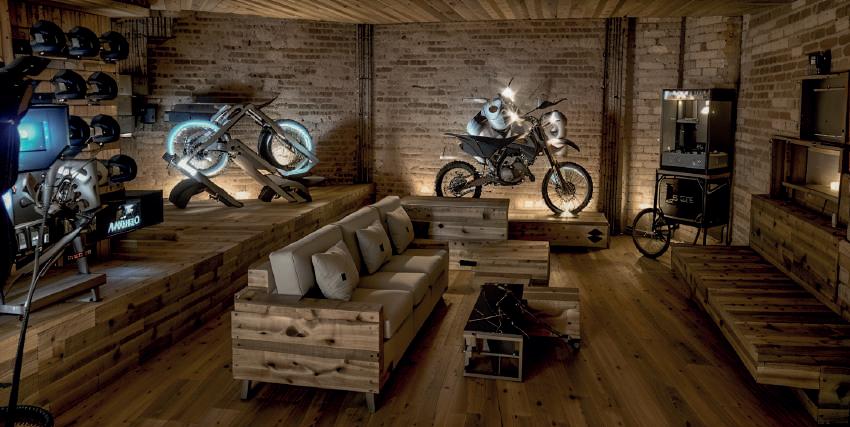

- Espacio corazon
- Compartir momentos
- Espacio familiar
- 4 habitantes

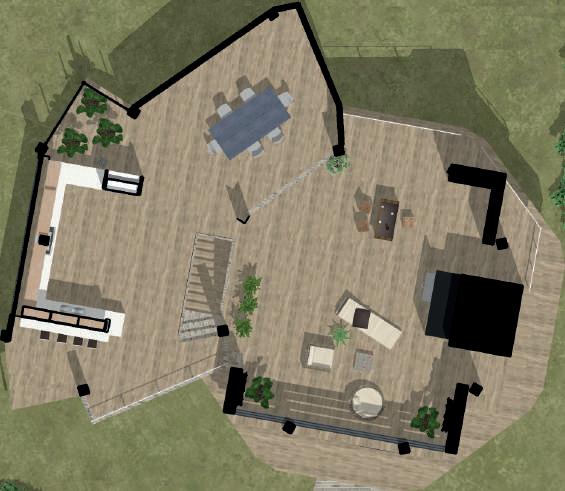

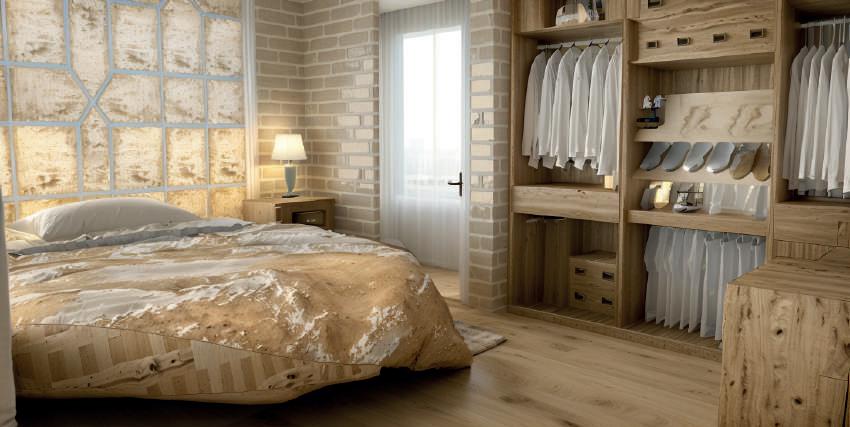

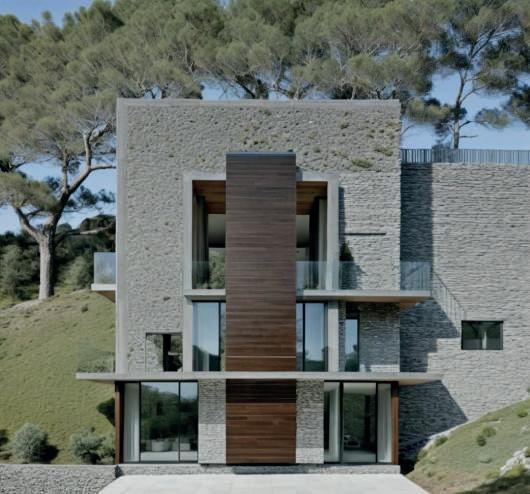

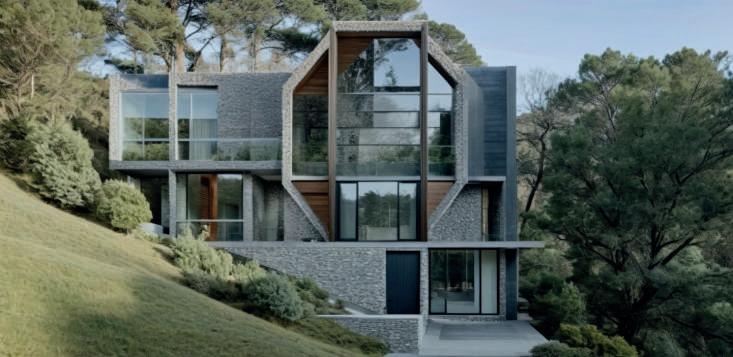

Casa “El Molino”

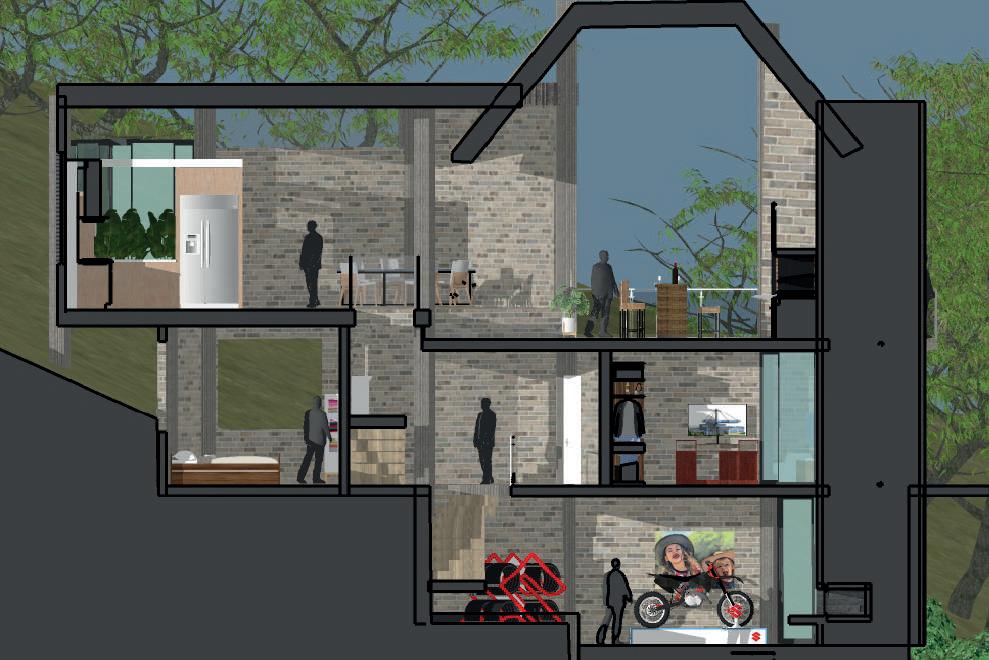

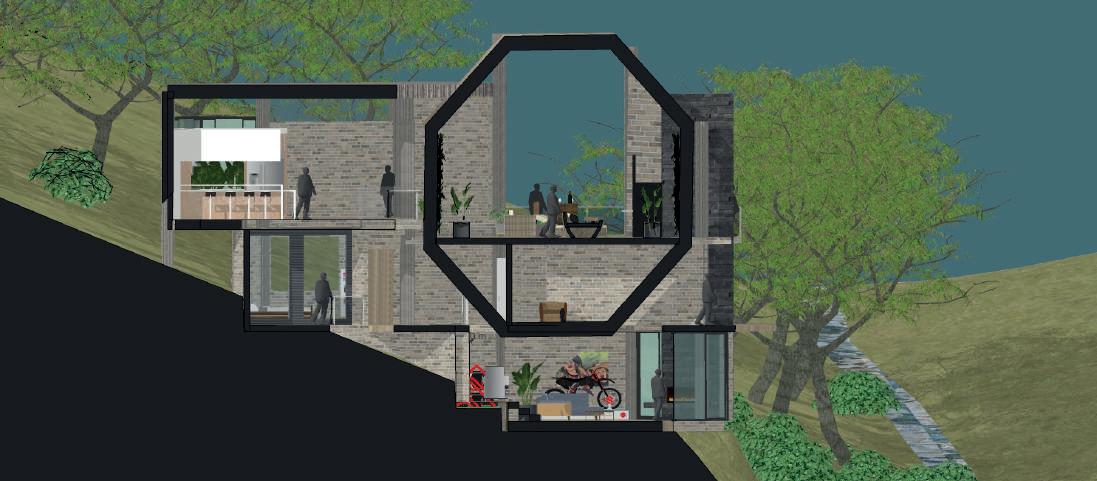

Vivienda Localización-concepto -Bioclimatica-Materialidad

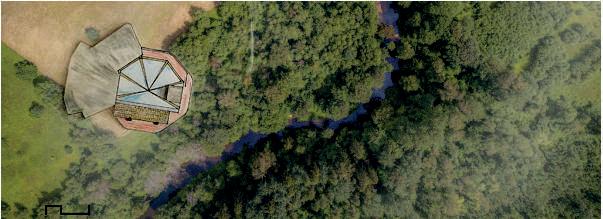

Vivienda excenta, rodeada por un entorno natural, faccil acceso, a 5 minutos del casco urbano.

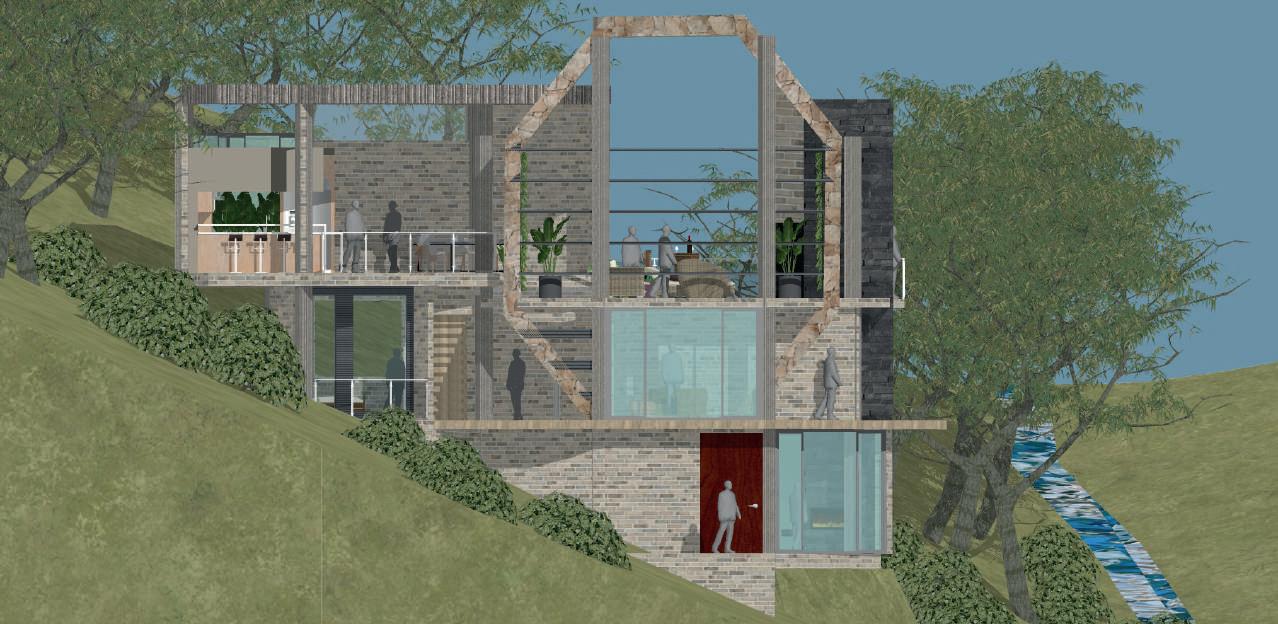

Clima frio, humedad 85% , se busca mantener el calor dentro de la casa, situando las caras mas largas del proyecto con dirección Este-Oeste, para aprovechar captar el sol durante el dia, sus paredes en mamposteria, y su piso de madera ayudan a conservar el calor dentro la casa, al igual que la la chimenea que distribuye y guarda el calor.
-
-
-
Materialidad.
Proyecto hecho en mamposeteria, zapatas en concreto armado, para su implantación se terrace el terreno, sobre la pendiente en la que se ubica, (30%)

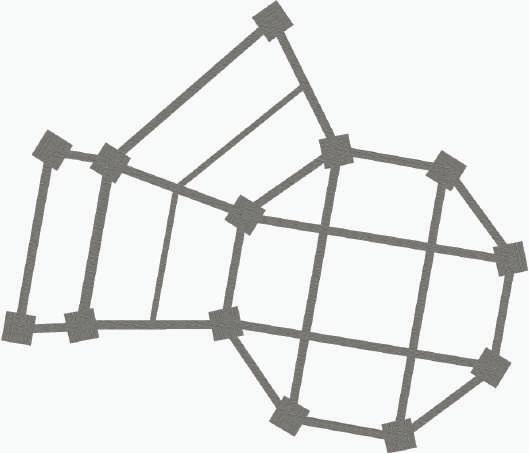

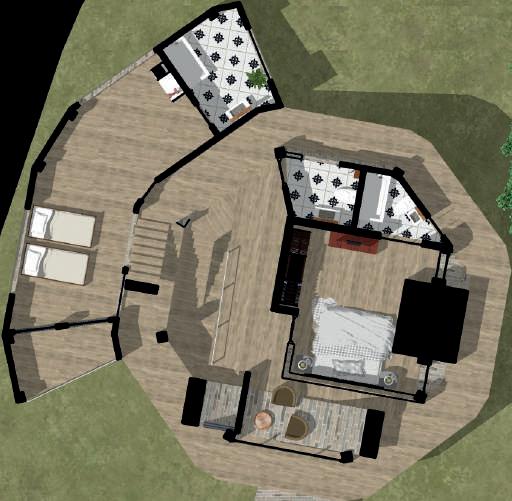

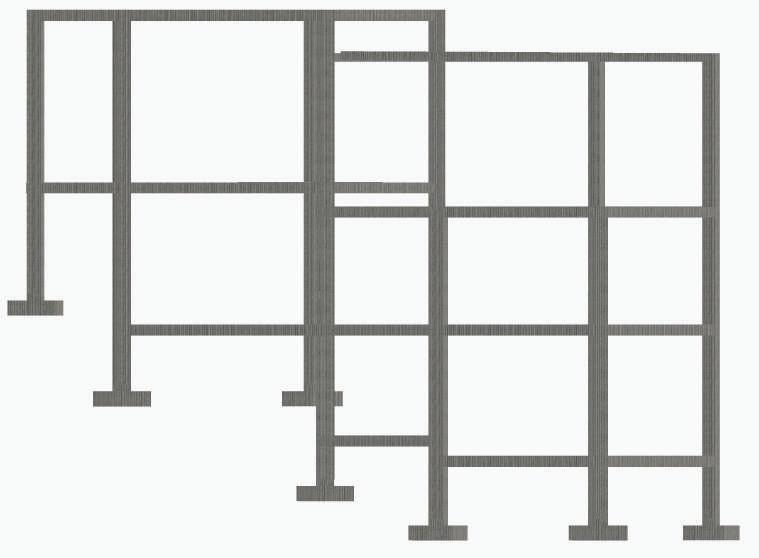

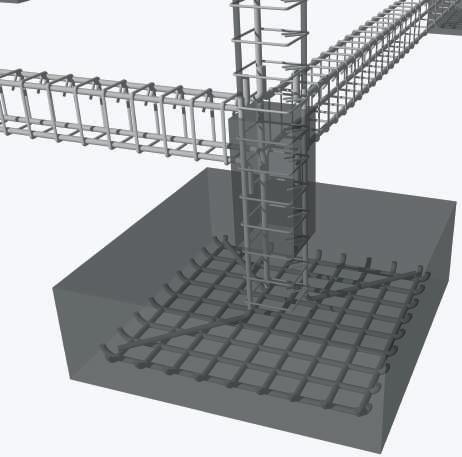

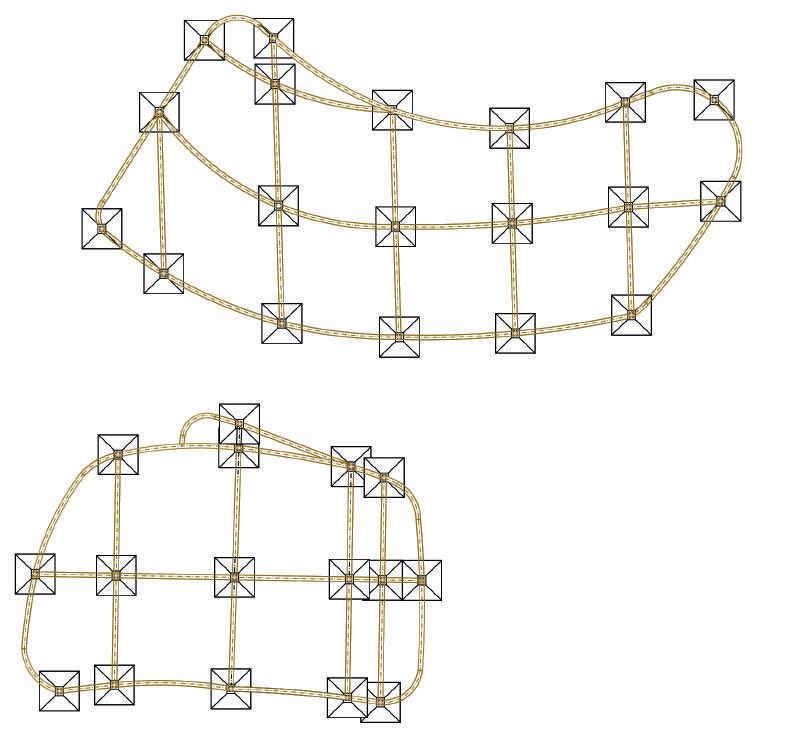

Planta cimentación Detalle zapata
Nariño
La Llanada
Molino de mina+Hexágono
- Barrera árborea contra el viento
Rico en Fitotectura
excelentes visuales
Temperatura promedio: 15°
Terraceo

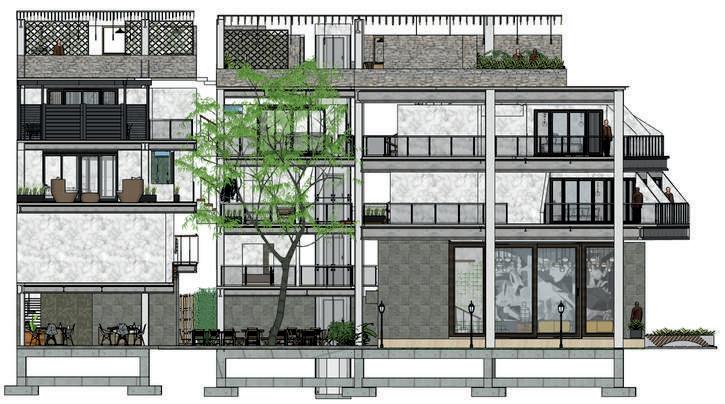

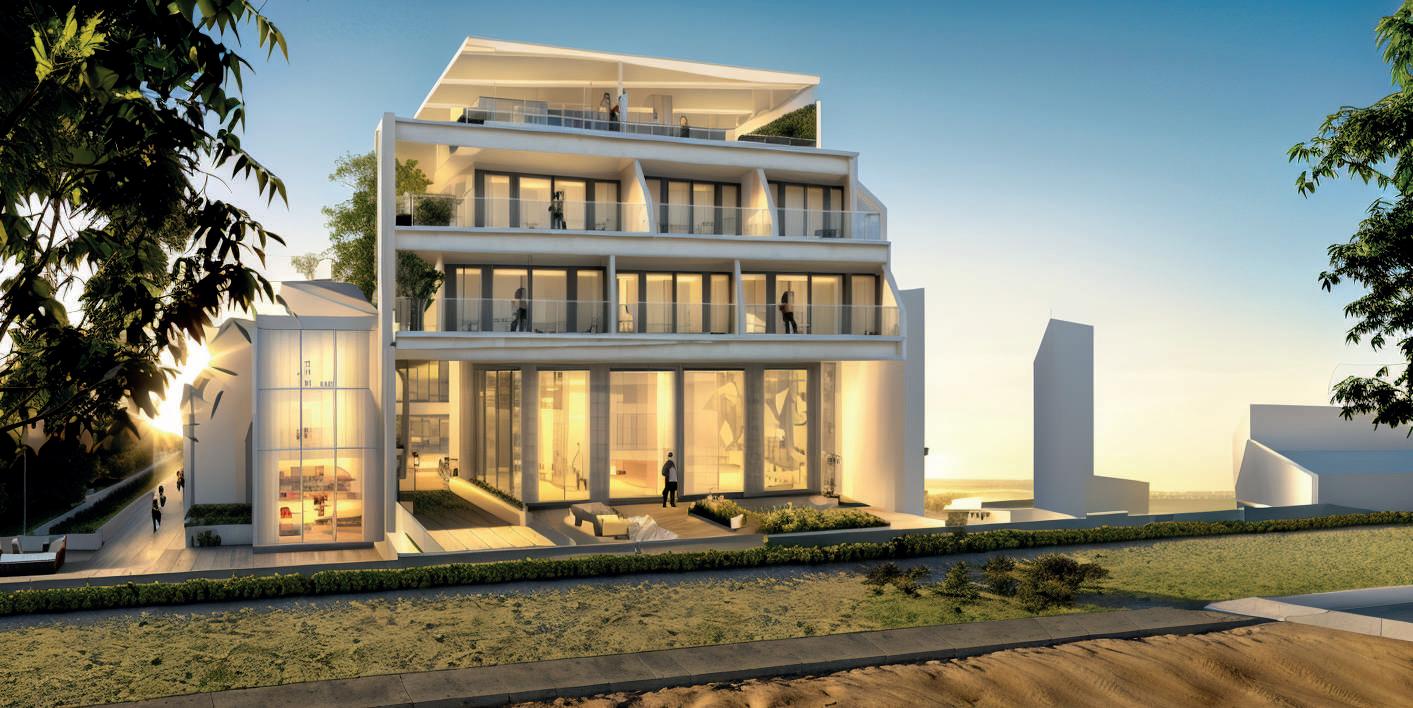

Casa del Árbol

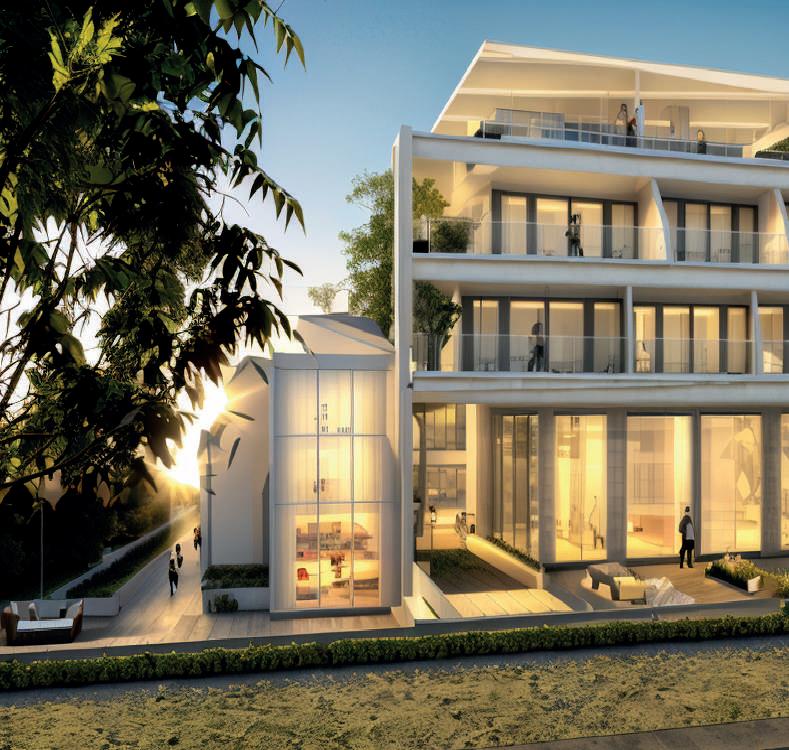

Hotel Boutique-Equipamiento Localización - Concepto
Nace de la continuidad de la forma básica de las cubiertas de las casas vecinas, se adhiere al terreno, con esta misma forma.
Se incluye una zona verde de tal forma que abrace la composición, adhiriéndose al a la construcción. Protección y refugio, pues es un espacio diseñado para personas de la 3 tercera edad, que encuentren comodidad, un lugar de espacio verde, como si estuviecen en el campo, sin salir de la ciudad.
Espacio Corazón; Pertenencia-distribución central
Usuario: Personas de la 3 edad
Barrio residencial.
Después de el estudio de la zona, se concluye quue la mayor parte de sus habitantes son personas de edad avanzada. Es por eso que quise adoptar a este usuario en especial, el lugar es sereno, tranquilo, lo envuelve mucha vegetación.
Función: Este espacio cuenta con grandes áreas de descanso, tanto al aire libre, como en espacio cerrado. cada recorrido finaliza con grandes visuales, unas al parque del sector y otras hacia el interior del hotel en el cual se ubica el espacio corazón, un grande árbol

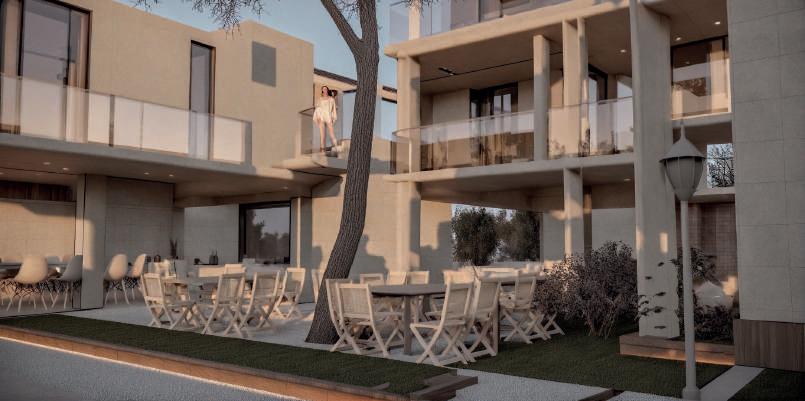

Actividad: Hotel Boutique, ofrece confortables habitaciones, espacios de descanso, comida, de actividades, de istracción,cuenta con un espacio corazón, el cual vinvula todo el Hotel, se pensó en hacerlos sentir como si estuviesen en el campo de vacaciones, sin salir de la ciudad, y para complementar su estadía, el primer nivel del hotel cuenta con un restaurante al aire libre.
Entre piso:
Espacios contiguos, vinculados por otro en común. Escaleras que conectan dos bloques, y un árbol que conecta todo el hotel.

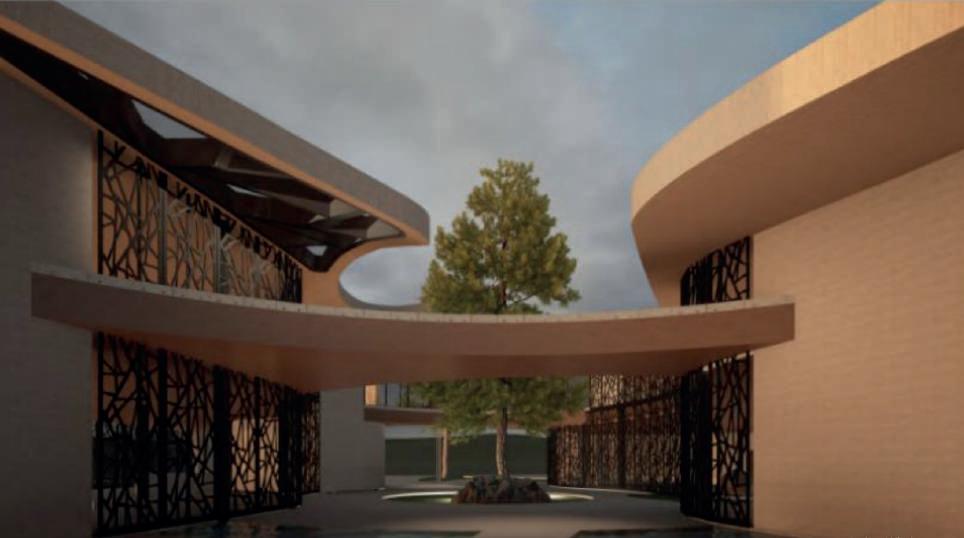

Espacio Corazón:

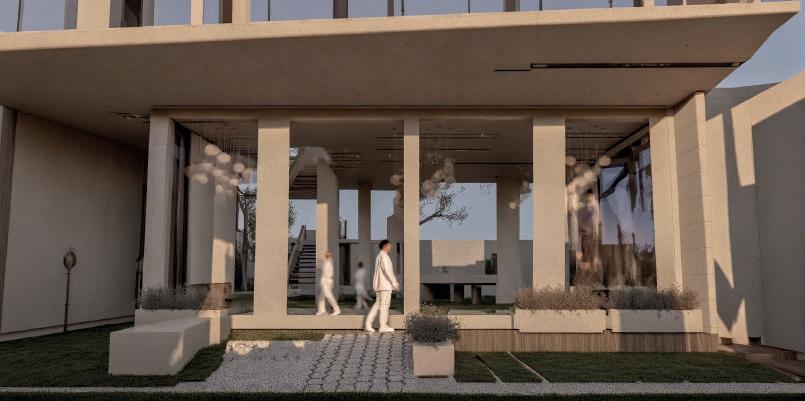

Lobby:
Doble altura que gerarquiza el espacio.
Se trata de un gran árbol el cual el es centro de todo el lugar, pues desde donde se lo aprecia e cualquier lado.
Nariño

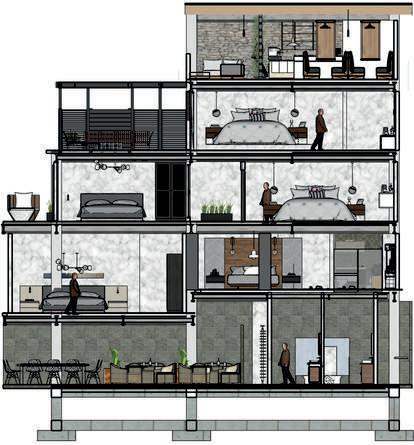

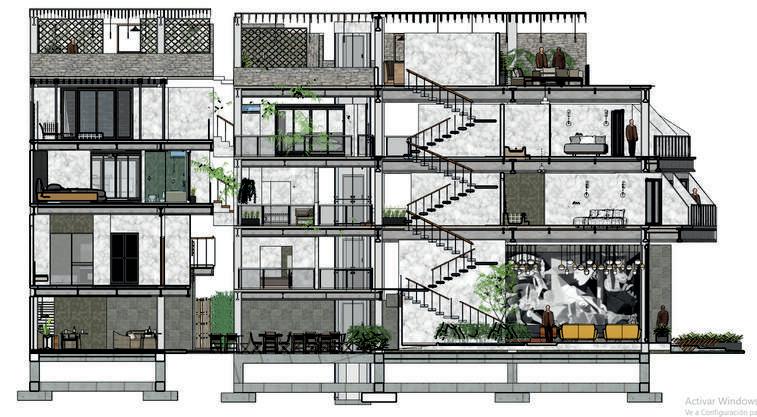

CORTE TRANSVERSAL
CORTE LONGITUDIANAL.
ALTURA
ENTRE PISOS

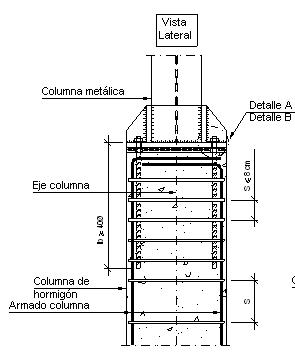

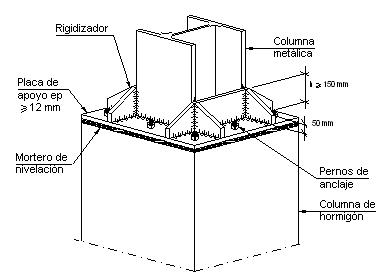

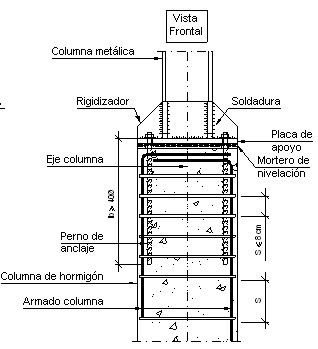

COLUMNAS (C1
COLUMNA C3
• COLUMNA C4

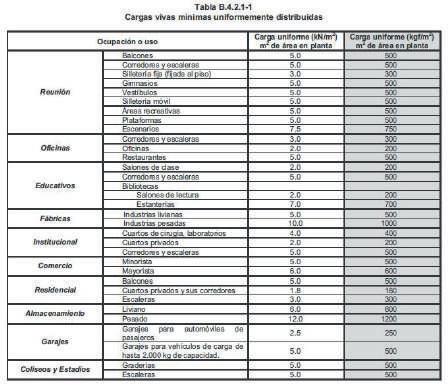

•CARGAS VIVAS MÍNIMAS SEGÚN NORMA • CARGAS MUERTAS MÍNIMAS SEGÚN NORMA
A) Uso reunión (VESTÍBULO)
500 kg/m2
B) Uso oficina (RESTAURANTE) 500 kg/m2
C) Uso residencial (CUARTOS PRIVADOS) 180 kg/m2 A) Uso reunión
kg/m2
B) Uso oficina (RESTAURANTE)
• COLUMNA C5

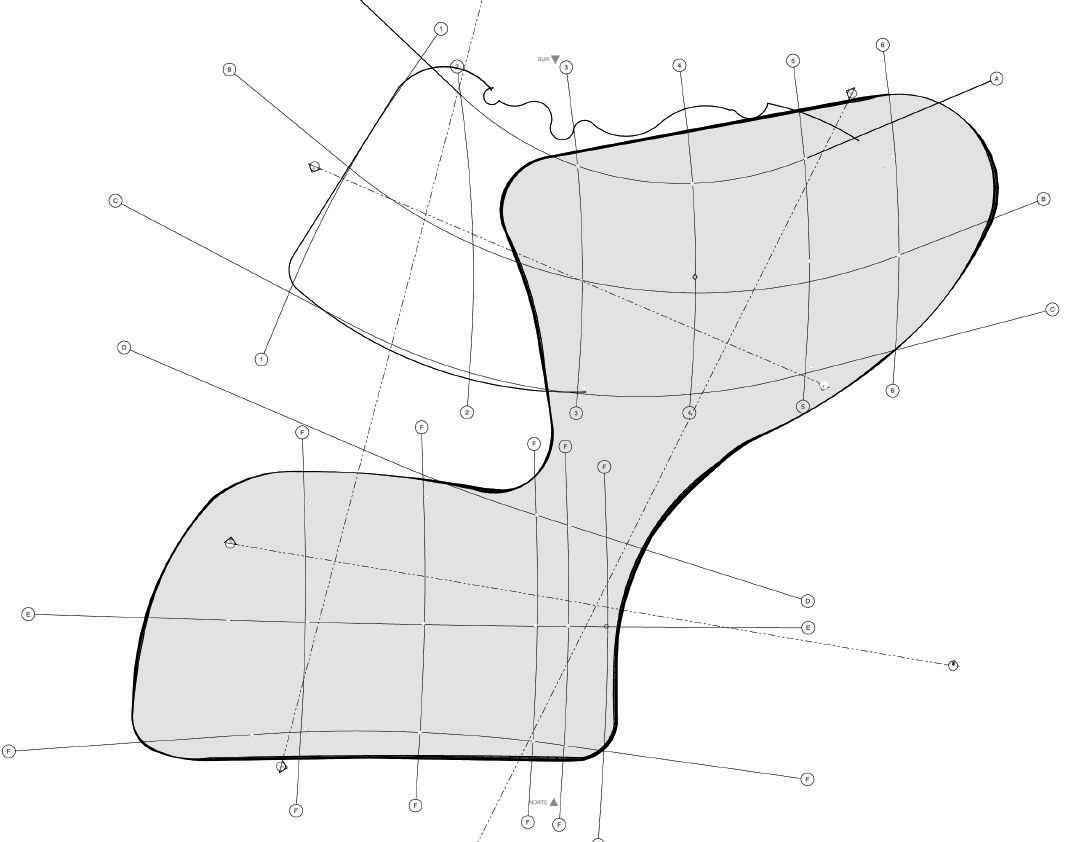

• PLANTA ESTRUCTURAL QUINTO PISO (USO RESTAURANTE) ESC 1/50

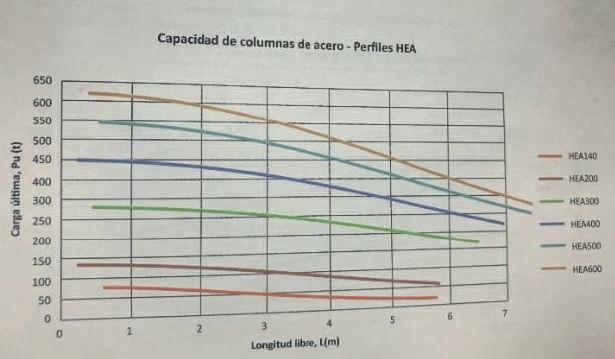

• PREDIMENSIONAMIENTO DE VIGAS Y VIGUETAS

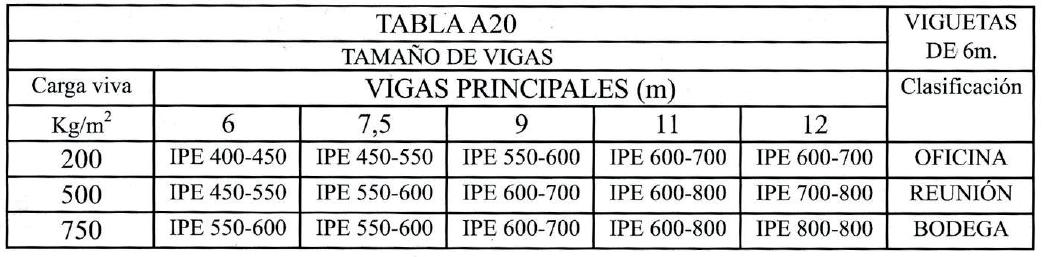

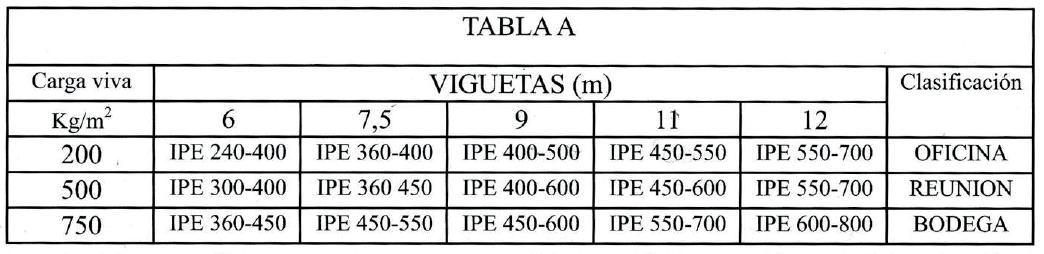

- Se usa la tabla A20 debido a la luz manejada en las viguetas las cuales presentan una luz máxima de 6m.
- Se usarán perfiles IPE 450 y 550 para vigas principales debido al uso de reunión y basado en la carga viva que presenta la tabla y la luz manejada entre ejes.

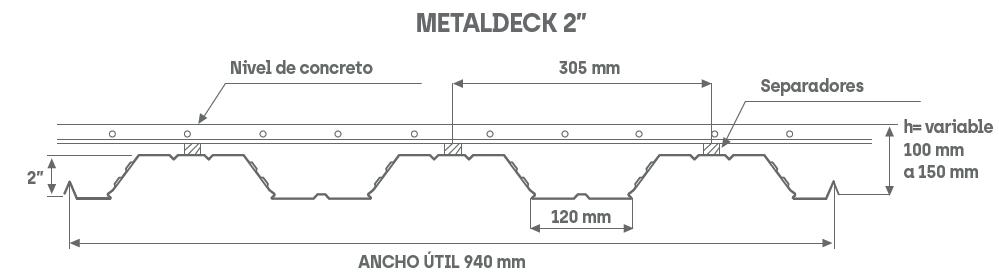

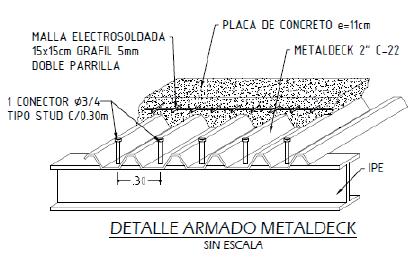

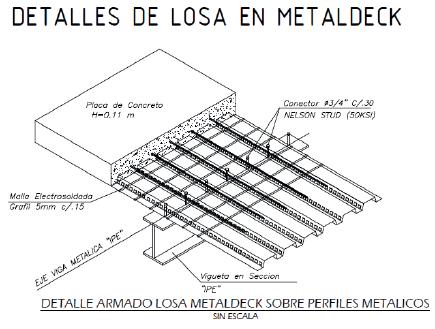

Se instalará metal deck grado 40 con un espesor de losa de concreto de 11 cm para lo cual la se• LOSA EN METALDECK GRADO 40 DE 2” CALIBRE 22

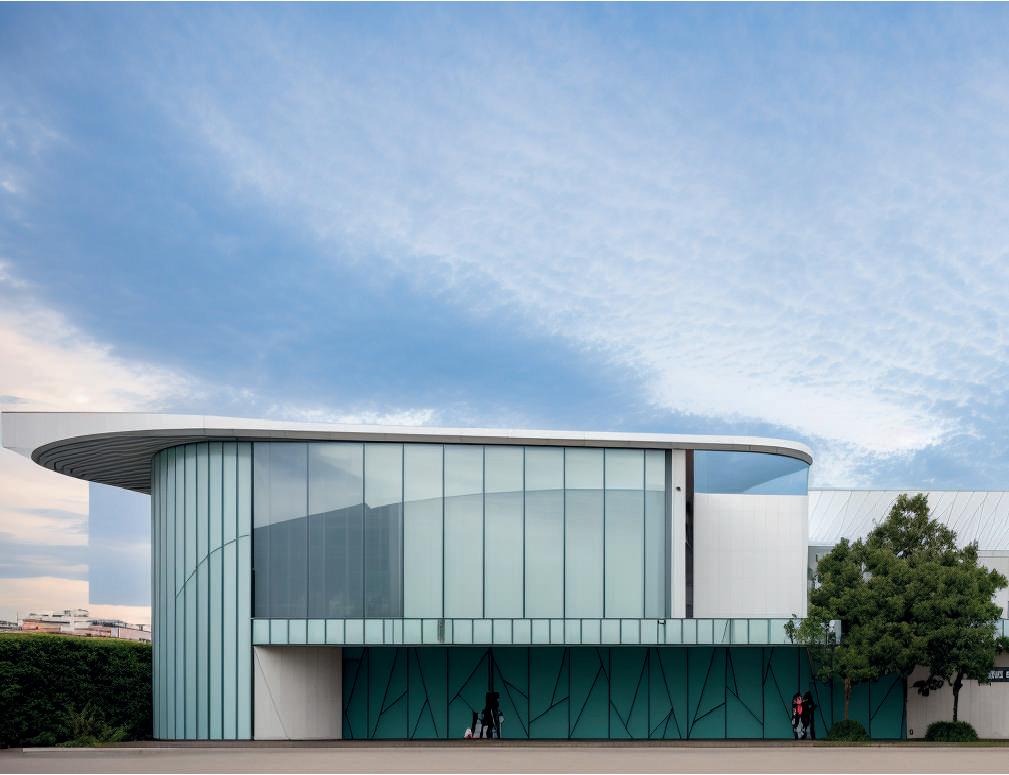

Biblioteca Libertad
Equipamiento
TALLER N° 04
Proyecto Espacial Contexto Barrio
Información:
Año: 2022
Área: 3000m²
Acerca del proyecto:
La obra arquitectónica mantiene siempre una relación estrecha con su entorno. Los factores externos influyen en la concepción del Proyecto arquitectónico y a su vez el entorno se ve afectado por aquello que lo rodea.
Potencialidades :

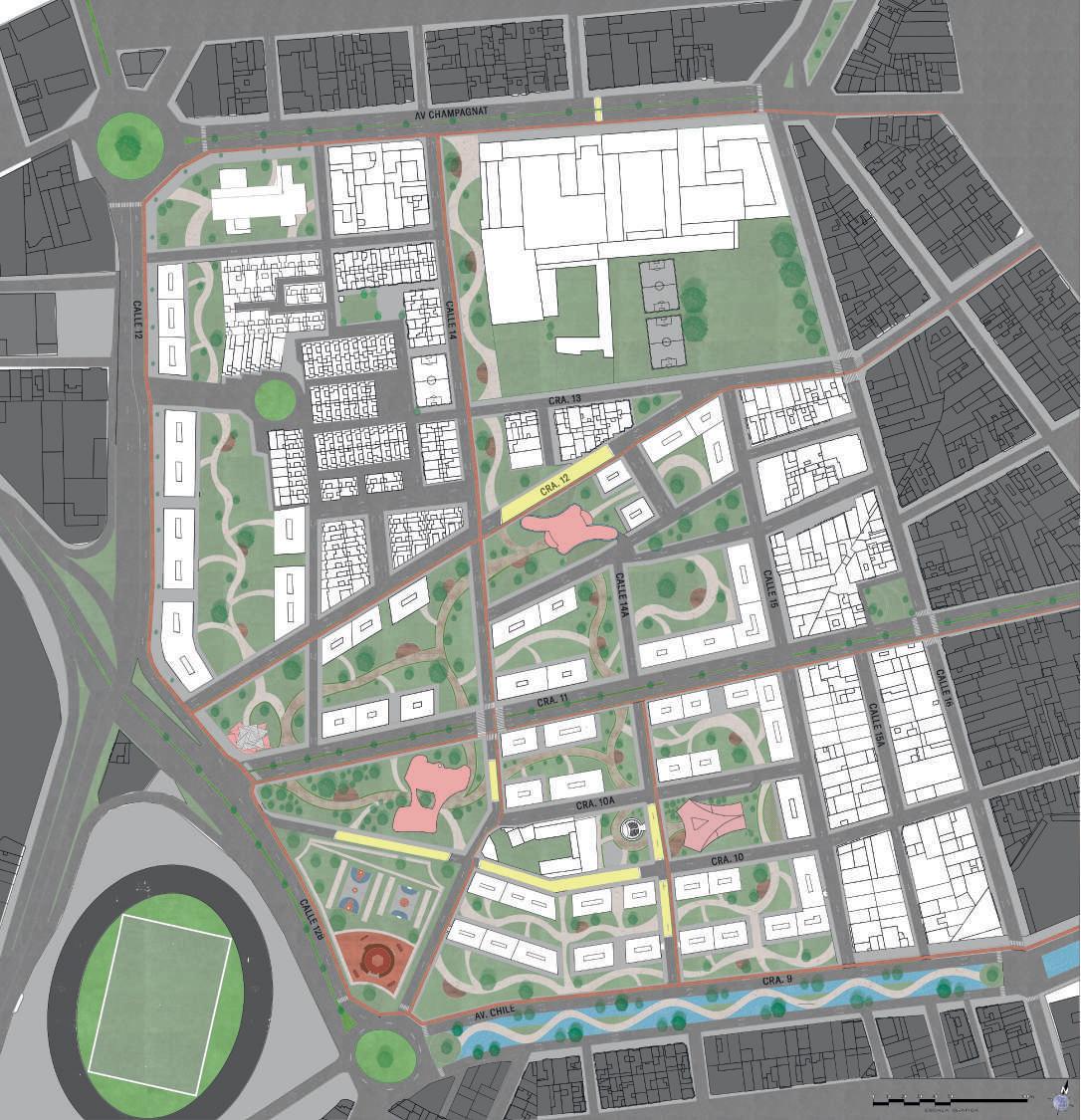

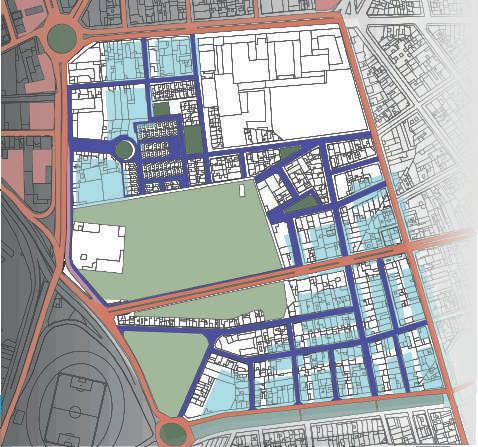

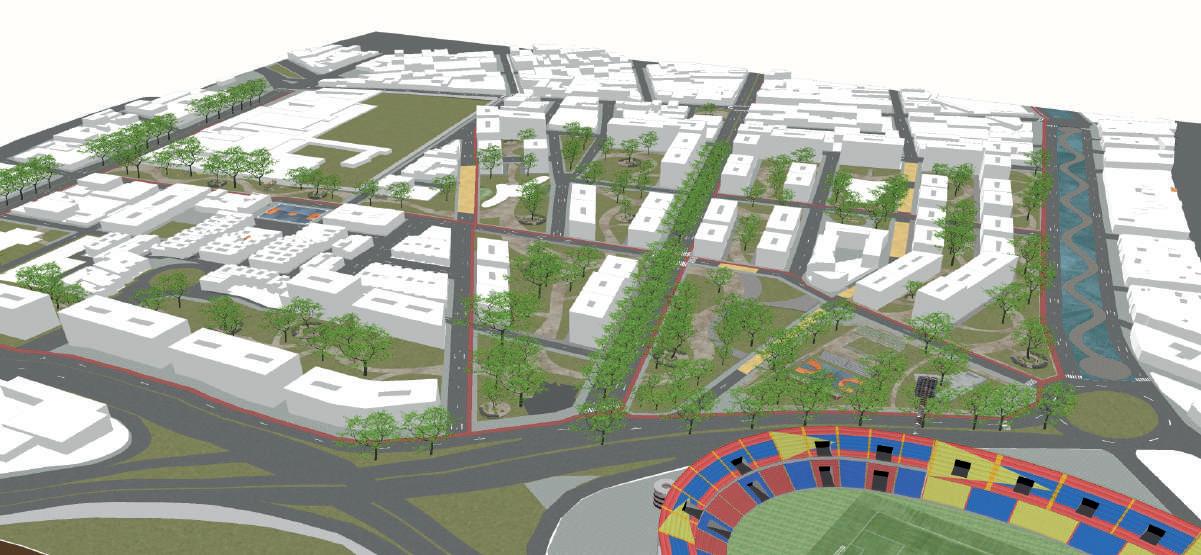

El proyecto de renovación urbana "Las Violetas" propone la creación de una red de equipamientos para revitalizar el espacio público y fortalecer la infraestructura educativa y cultural del barrio. Desde una perspectiva de diseño urbano, se busca integrar estos equipamientos de manera armoniosa con el entorno residencial existente, aprovechando las zonas verdes para crear espacios públicos génicos. La propuesta arquitectónica de la biblioteca se concibe como un elemento clave en la configuración de esta red, buscando generar un impacto positivo en la comunidad y fomentar el desarrollo educativo y cultural
¿QUÉ?
Equipamiento
Localización-concepto
Sistemas:
Ambiental
- Contaminación y desbordamiento de la quebrada
- Lotes privados que generan aislamiento predial
- Amenazas antrópicas
Usos de suelo
- Uso mixto ubicado en vías principales y terciarias
- uso residencial aislado
- uso comercial
Movilidad
- Vías principales: alto flujo vehícular
- Vias terciarias: aisladas discontinuas
Espacio público
- Andenes estrechos y limiatdos
- Carencia de zonas verdes
Equipamientos
- Educativos y deportivos
Transformar el polígono para efectuar una conexión más equilibrada entre los diferentes sistemas
¿POR QUÉ?
En el polígono de estudio no existe ninguna interacción entre los barrios presentes, las vías terciarias son discontinuas y el limitado espacio público se encuentra disperso en todo el sector.
¿PARA QUÉ?
Aproximar las zonas , para disminuir problemas de inseguridad, de igual modo se pretende proliferar el paisaje natural para definir el carácter.
¿CÓMO?
usar un eje ambiental que envuelva toda la zona y forme consigo espacios naturales, culturales y educativos, por otro lado, los equipamientos propuestos responden a las necesidades de la problación e interatúan con los equipamientos existentes.

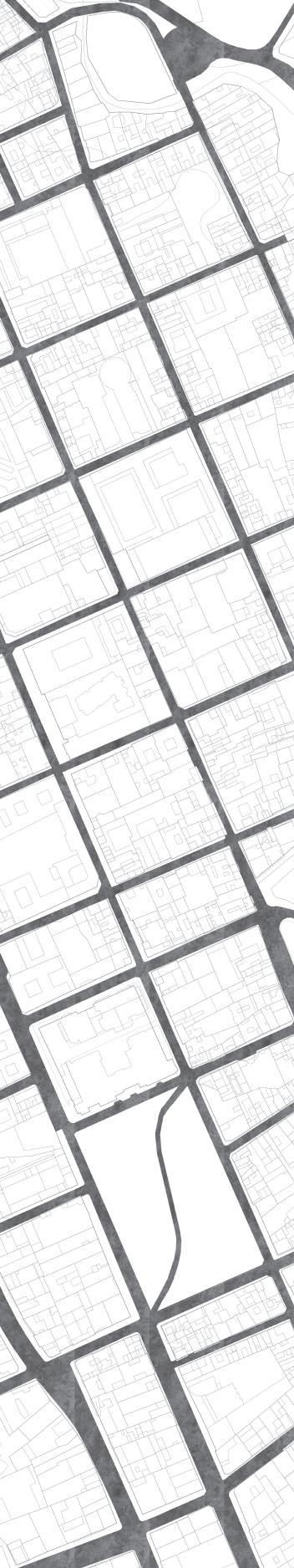

Nariño
Pasto
Comuna 2

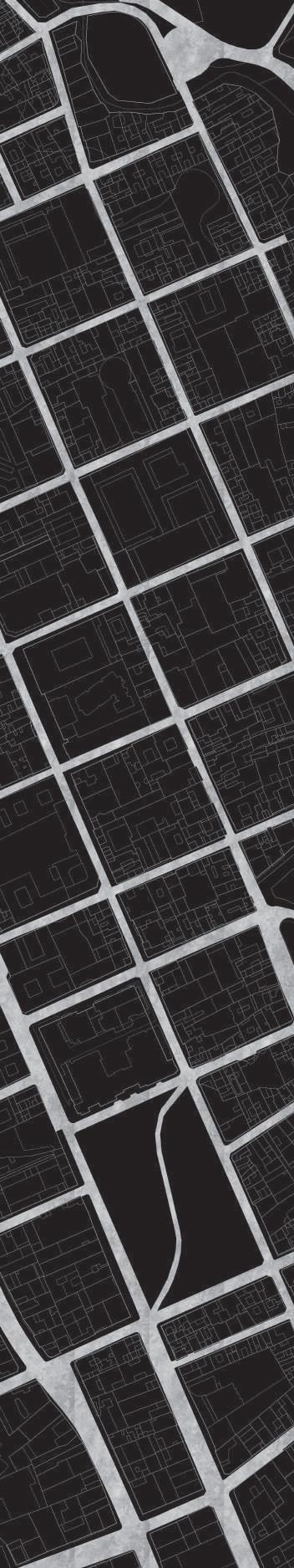

Sector Las Violetas
Libertad - permeabilidad

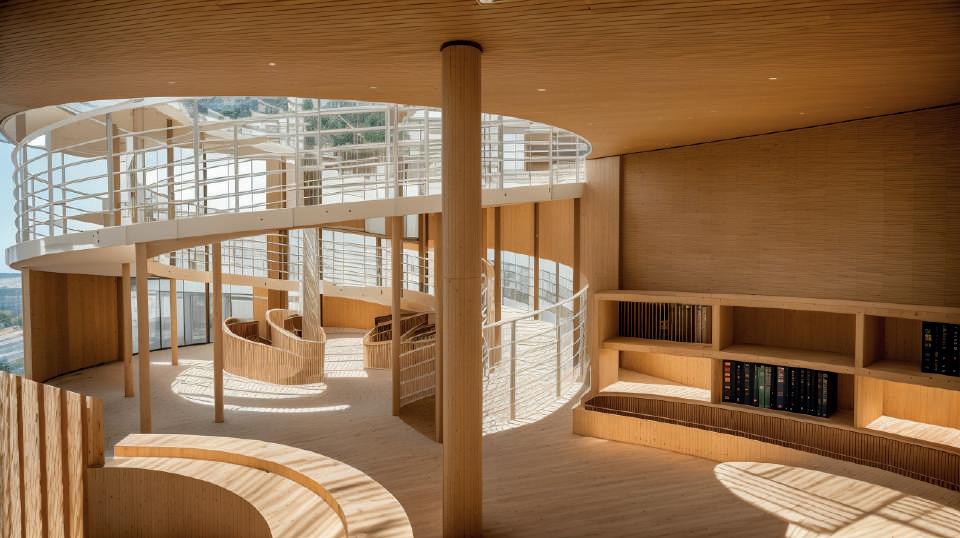

Diseño

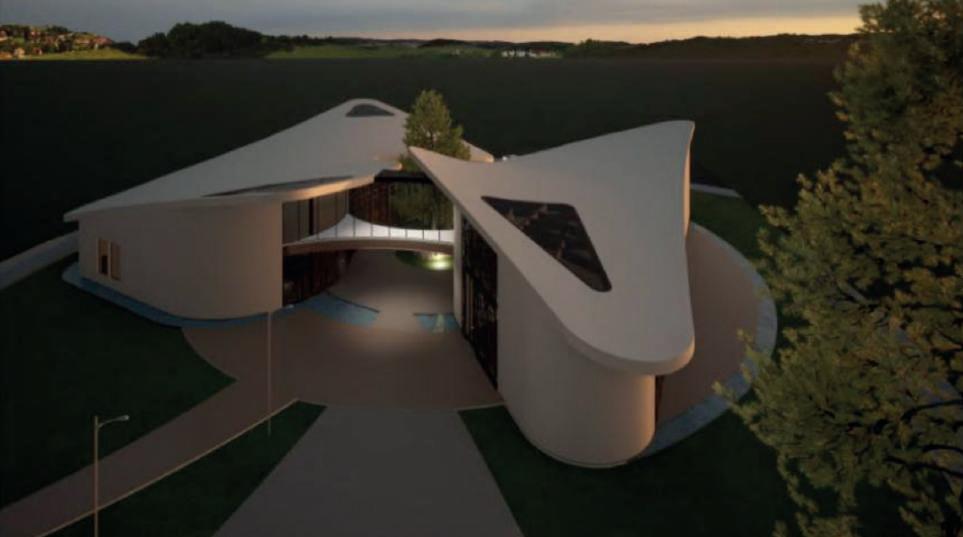

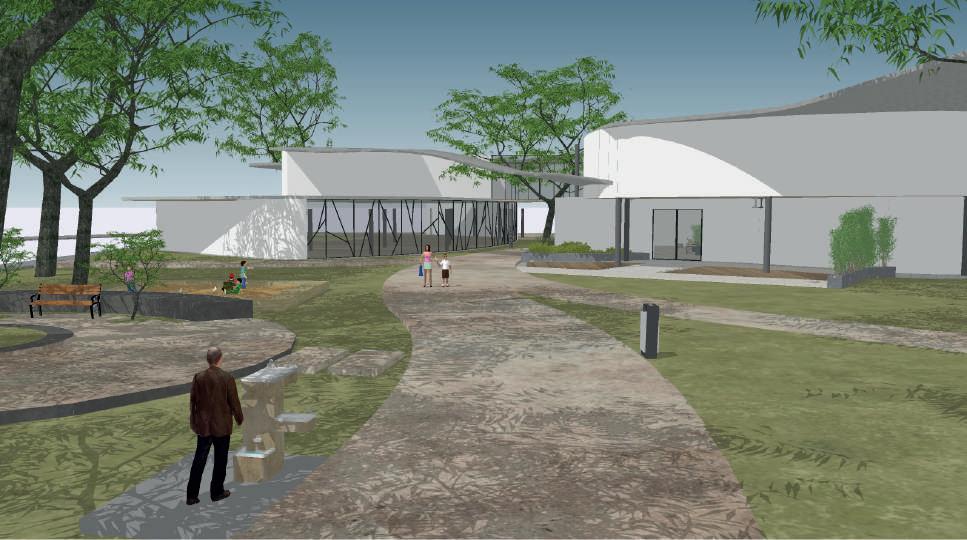

Uno de los criterios de diseño más importantes fue generar la permeabilidad del proyecto, la edificación se ubica de forma estratégica en medio del espacio público y su configuración formal permite que usuarios transmiten a través de los dos volúmenes que lo componen, todo eso sin restringir el protagonismo al espacio público y por el contrario busca adaptarse al entorno y ser parte del mismo
Proporción
En primer piso la escala del edificio se adaptan las proporciones del hombre sin embargo en el nivel superior las cubiertas se le van con el fin de adaptarse a la vegetación del espacio público y otorgar un carácter imponente al proyecto la morfología de las cubiertas permite la relación directa entre la piel del edificio y la vegetación
Cubiertas
Las cubiertas del proyecto tienen formas orgánicas y van generando la sensación de movimiento como el de las alas de la mariposa, las perforaciones a un elemento que surge del análisis de este insecto y a nivel funcional permite el paso de la luz en puntos importantes como escaleras y vacíos

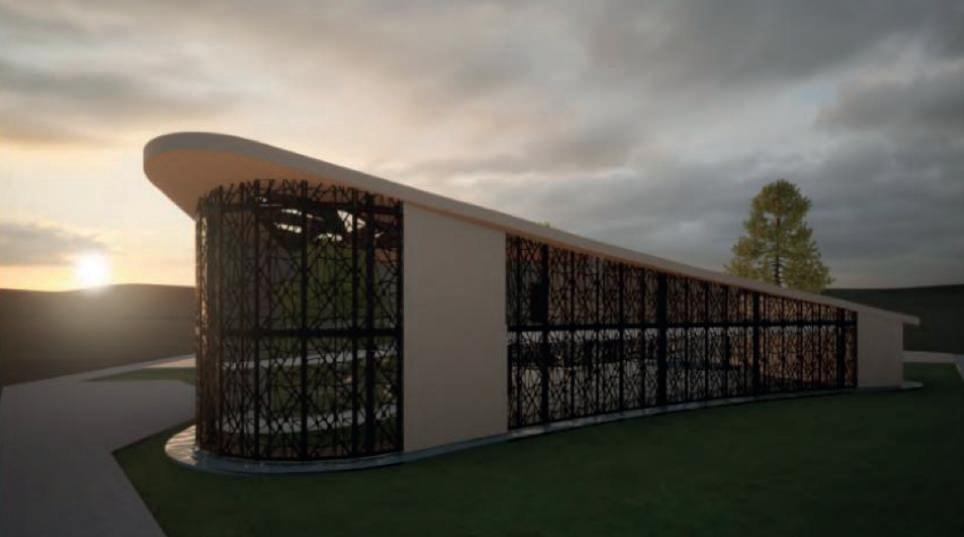

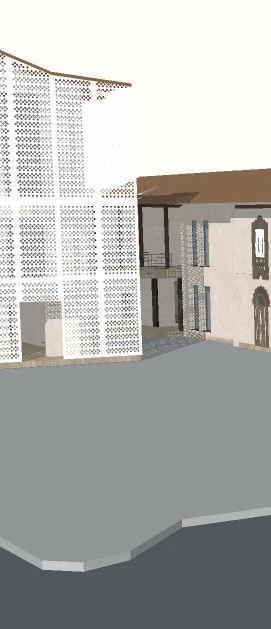

La piel del edificio Inspirada en los patrones de las alas de las mariposas combina elementos estéticos y funcionales para complementar las fachadas y mejor mejorar el confort; este revestimiento cubre grandes ventanales y perforaciones de la cubierta permitiendo el paso controlado de la luz natural y la privacidad en espacios internos, además facilita la ventilación natural promoviendo el confort interno con su diseño; la piel otorga al edificio una identidad distintiva y simbólica vinculando la arquitectura conformas y la funcionalidad de la naturaleza.
PLANTA 2 PISO.

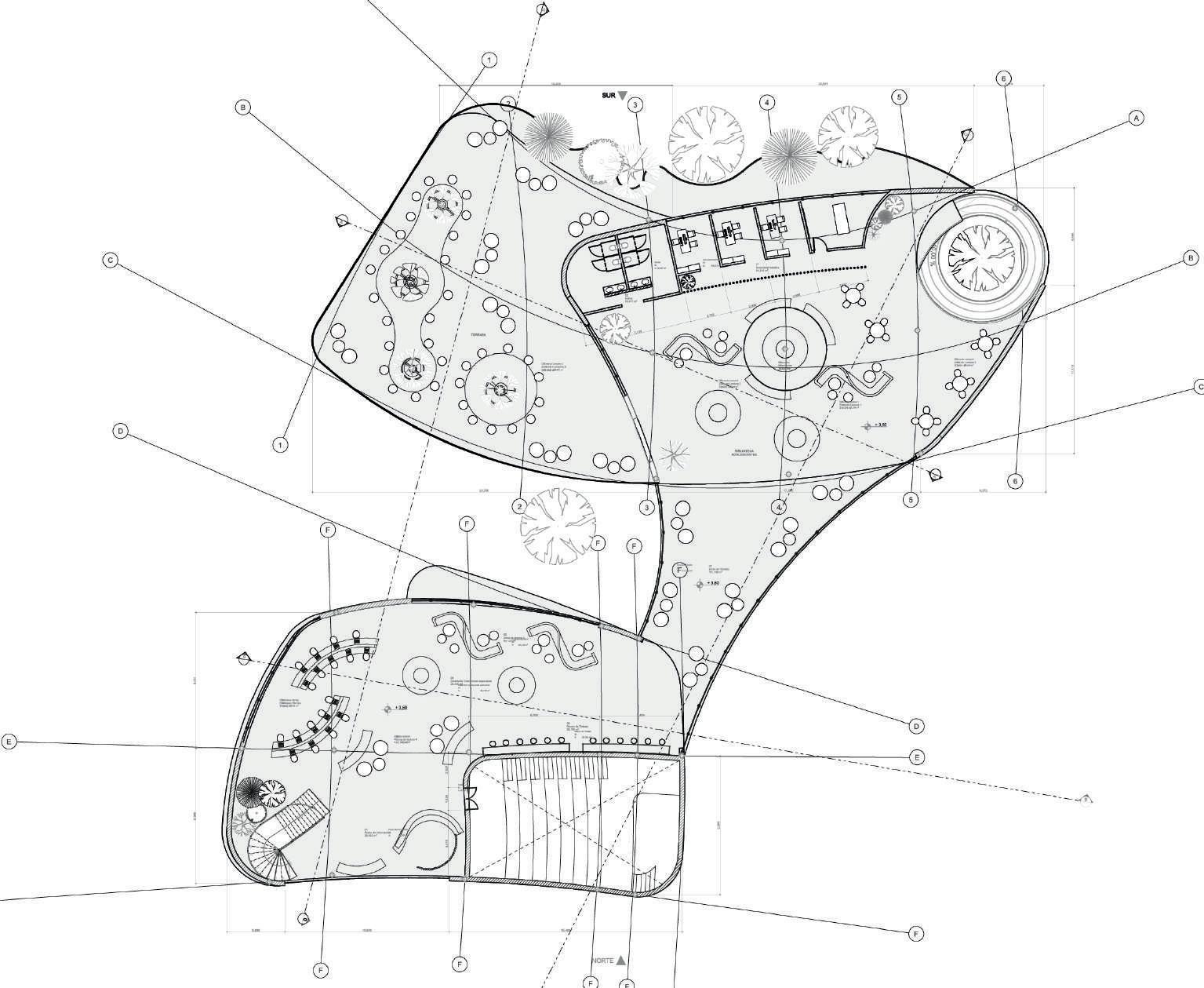

PLANTA 1 PISO.

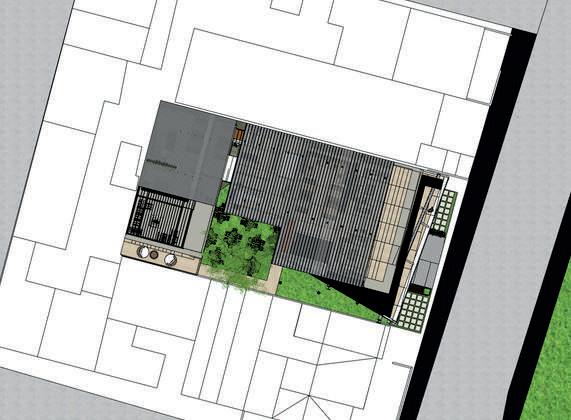

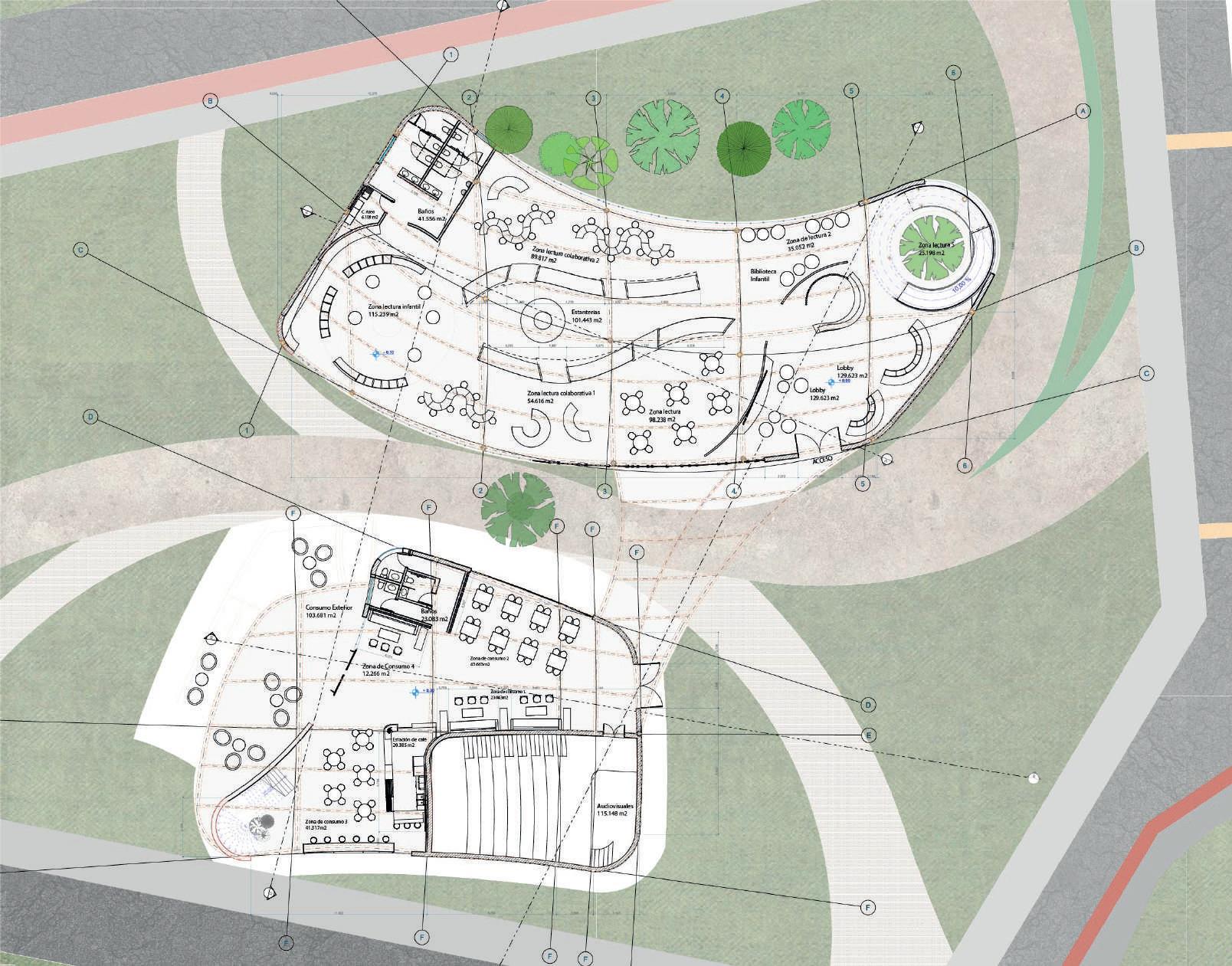

PLANTA CUBIERTAS

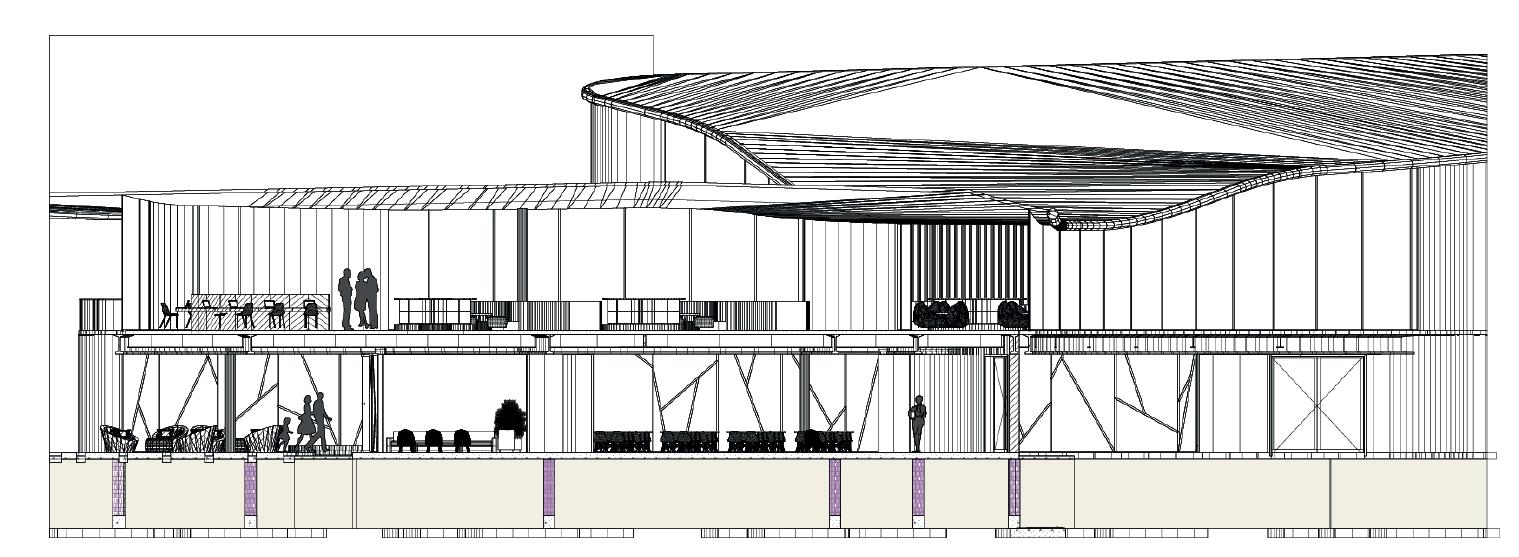

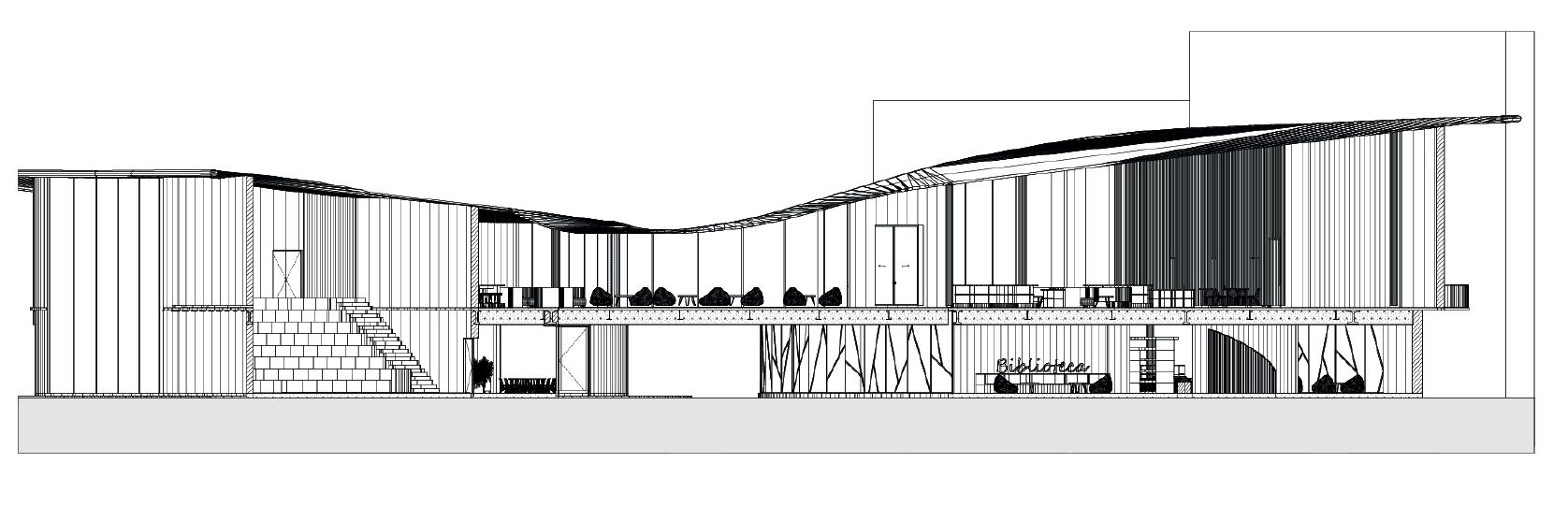

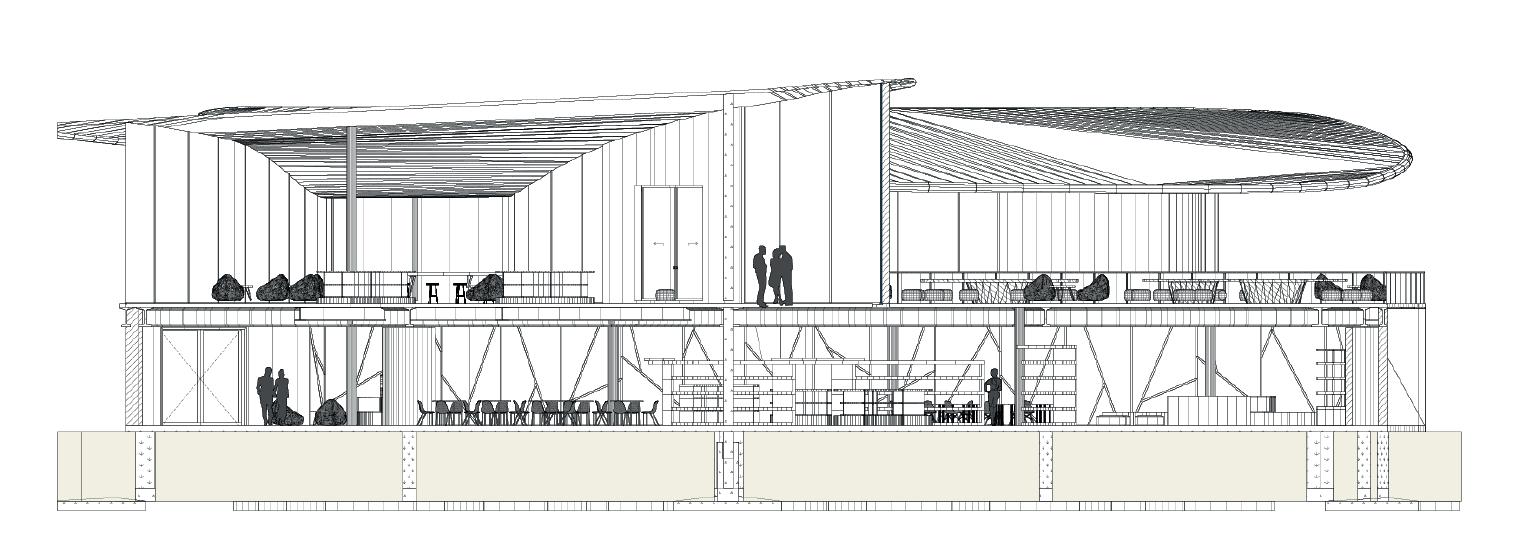

CORTE A´A
CORTE B´B CORTE

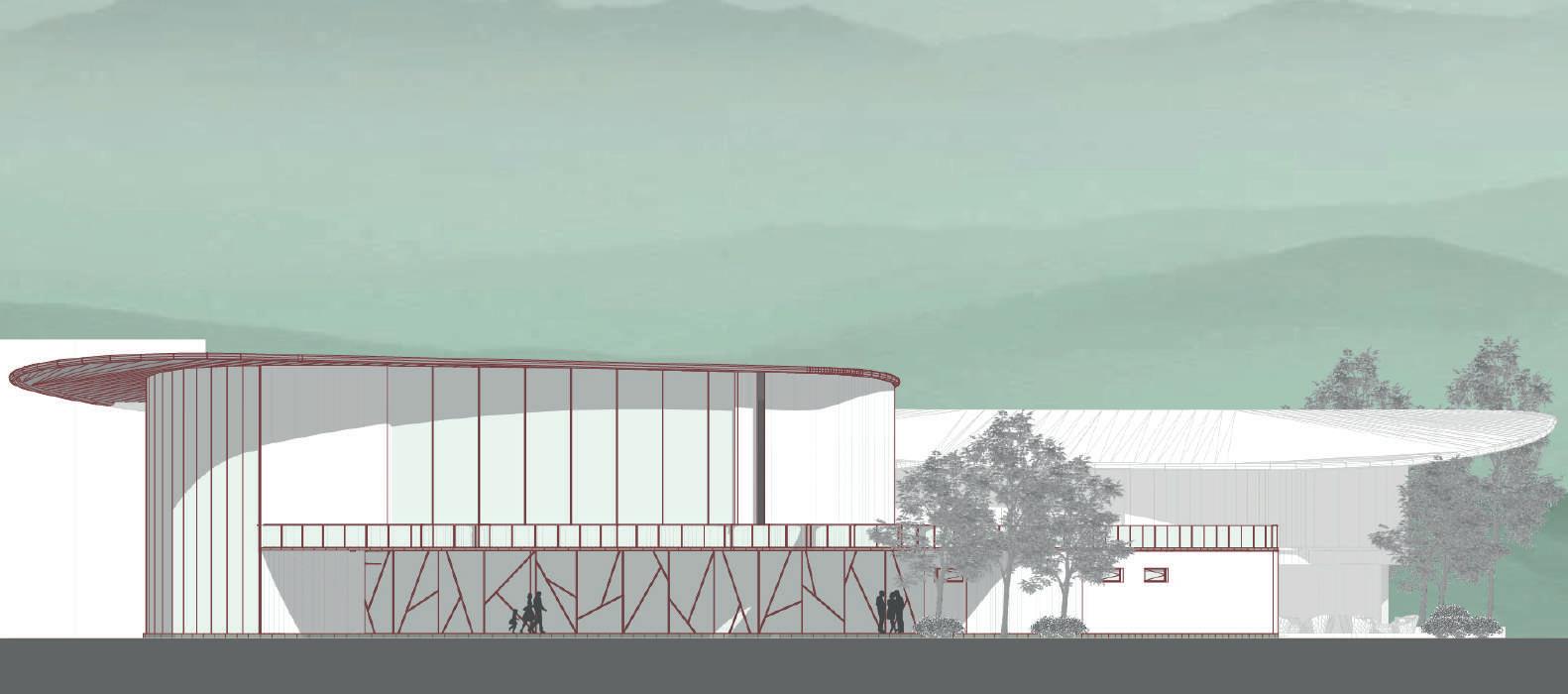

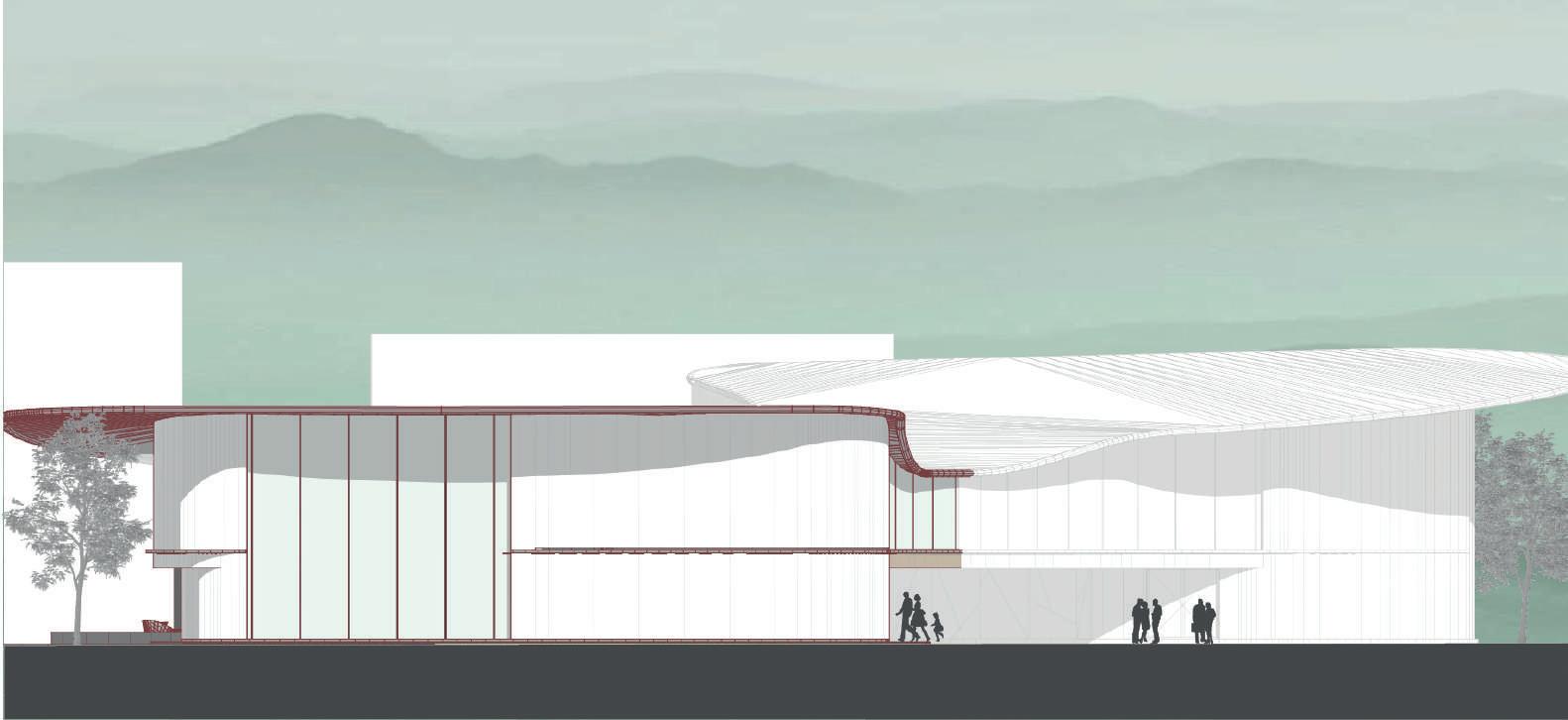

FACHADA SUR
FACHADA NORTE
Equipamiento Fachadas
