Casa del Árbol
Hotel Boutique-Equipamiento

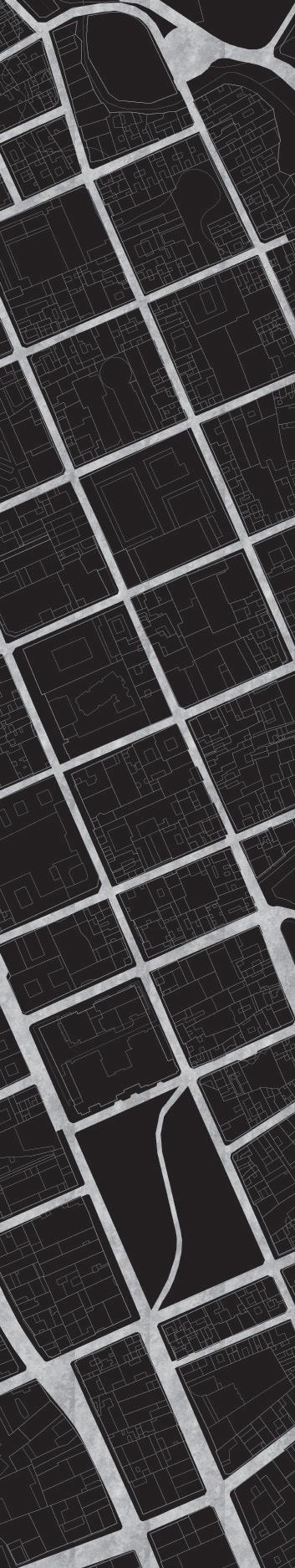

Localización - Concepto
Usuario: Personas de la 3 edad
Barrio residencial.
Después de el estudio de la zona, se concluye quue la mayor parte de sus habitantes son personas de edad avanzada. Es por eso que quise adoptar a este usuario en especial, el lugar es sereno, tranquilo, lo envuelve mucha vegetación.
Función: Este espacio cuenta con grandes áreas de descanso, tanto al aire libre, como en espacio cerrado. cada recorrido finaliza con grandes visuales, unas al parque del sector y otras hacia el interior del hotel en el cual se ubica el espacio corazón, un grande árbol
Actividad: Hotel Boutique, ofrece confortables habitaciones, espacios de descanso, comida, de actividades, de istracción,cuenta con un espacio corazón, el cual vinvula todo el Hotel, se pensó en hacerlos sentir como si estuviesen en el campo de vacaciones, sin salir de la ciudad, y para complementar su estadía, el primer nivel del hotel cuenta con un restaurante al aire libre.

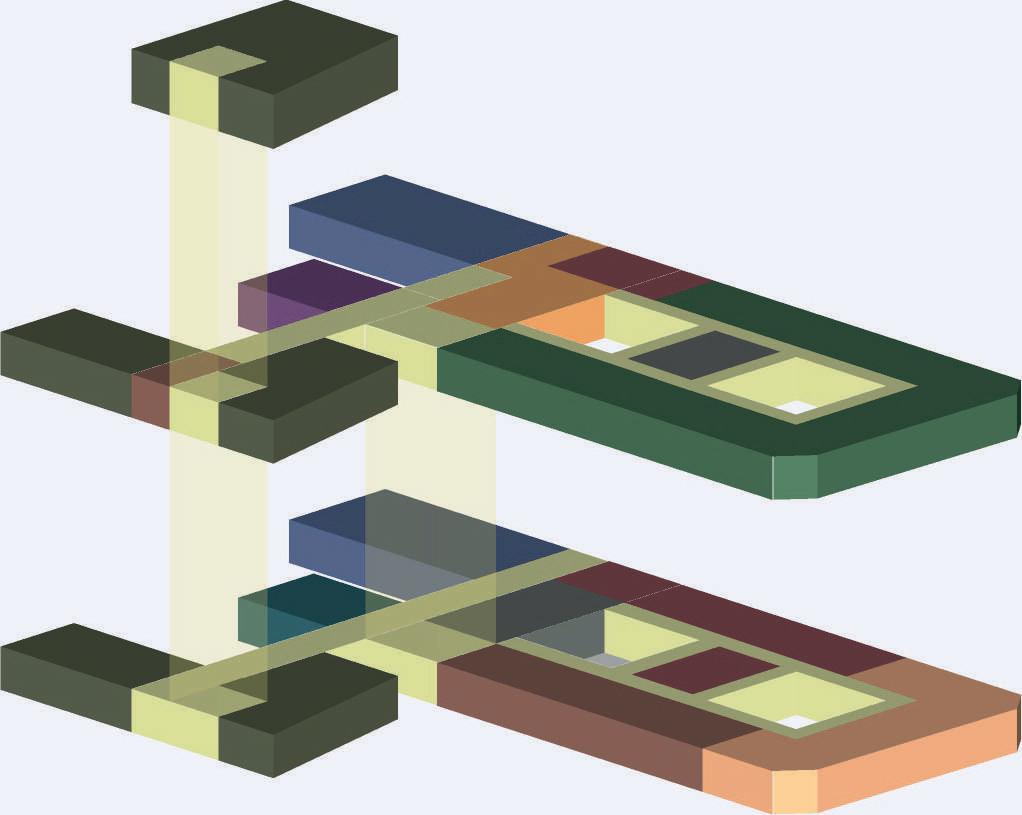

Entre piso:
Espacios contiguos, vinculados por otro en común. Escaleras que conectan dos bloques, y un árbol que conecta todo el hotel.

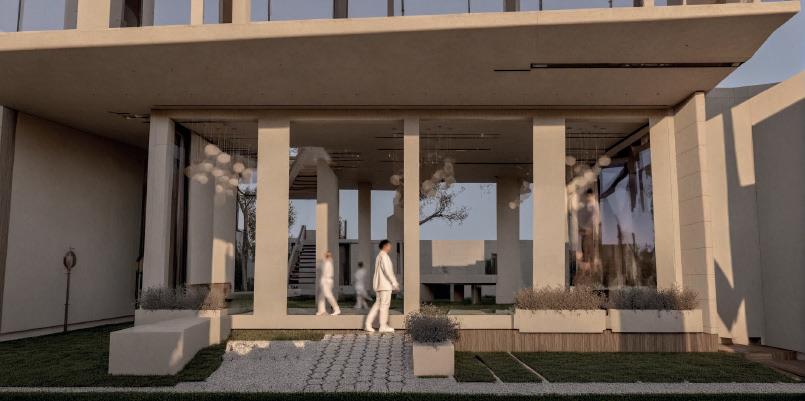

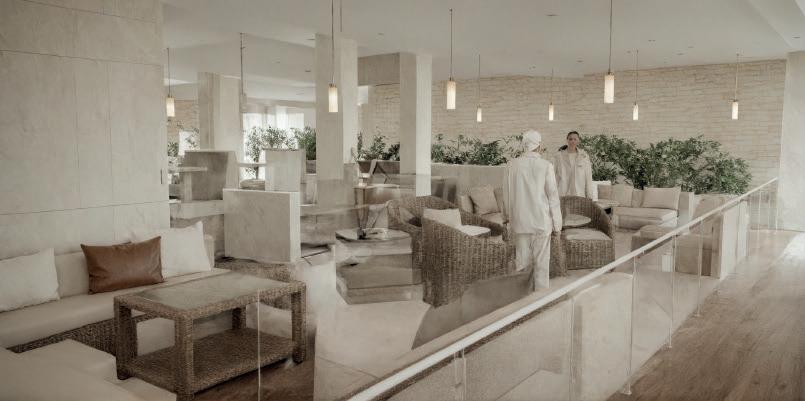

Lobby:
Doble altura que gerarquiza el espacio.
centro de todo el lugar, pues desde donde se lo aprecia e cualquier lado.
Nariño Pasto

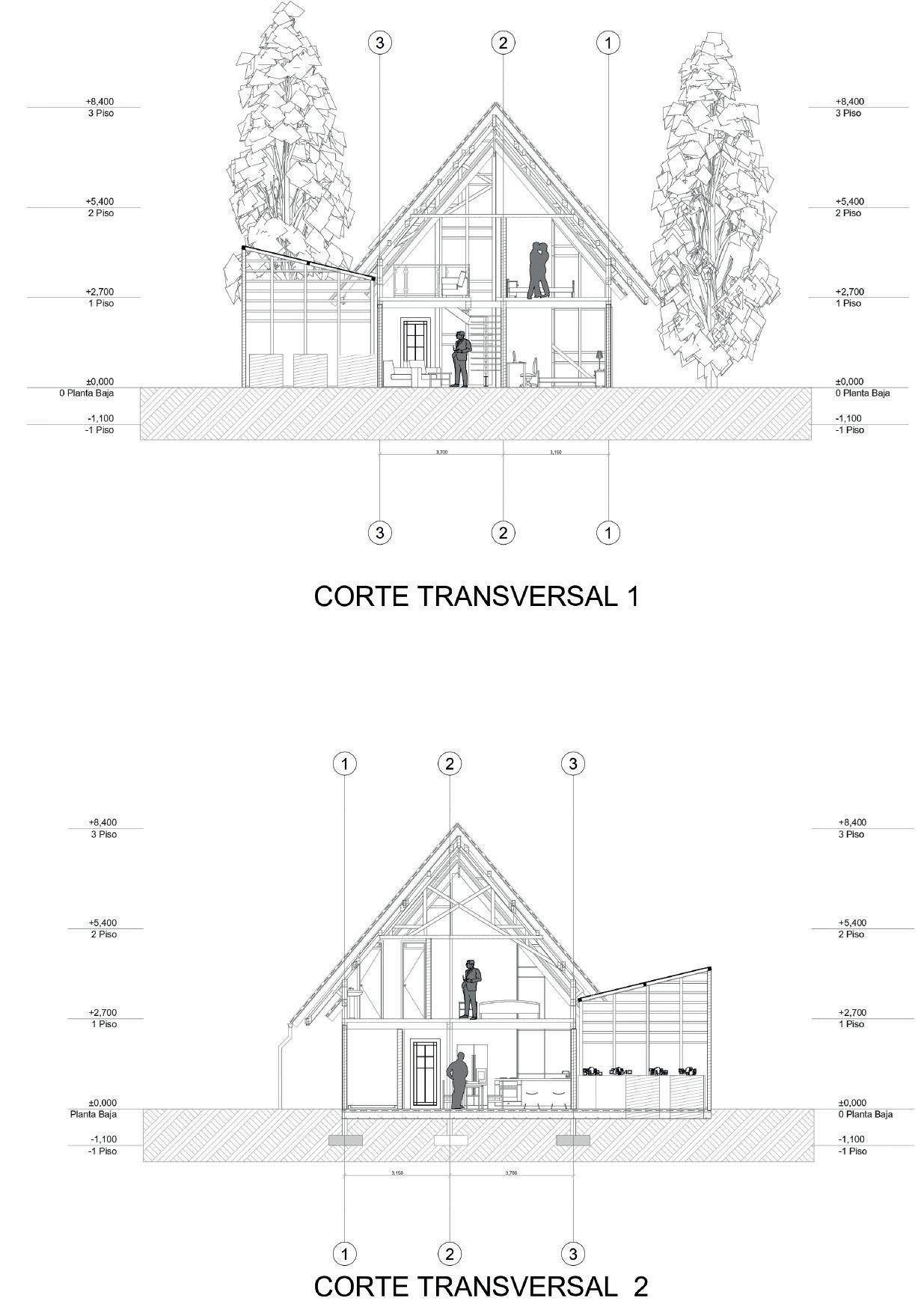

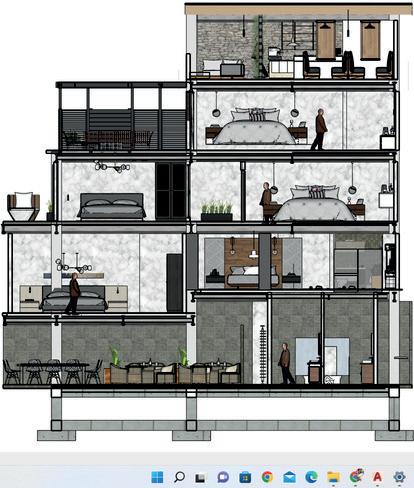

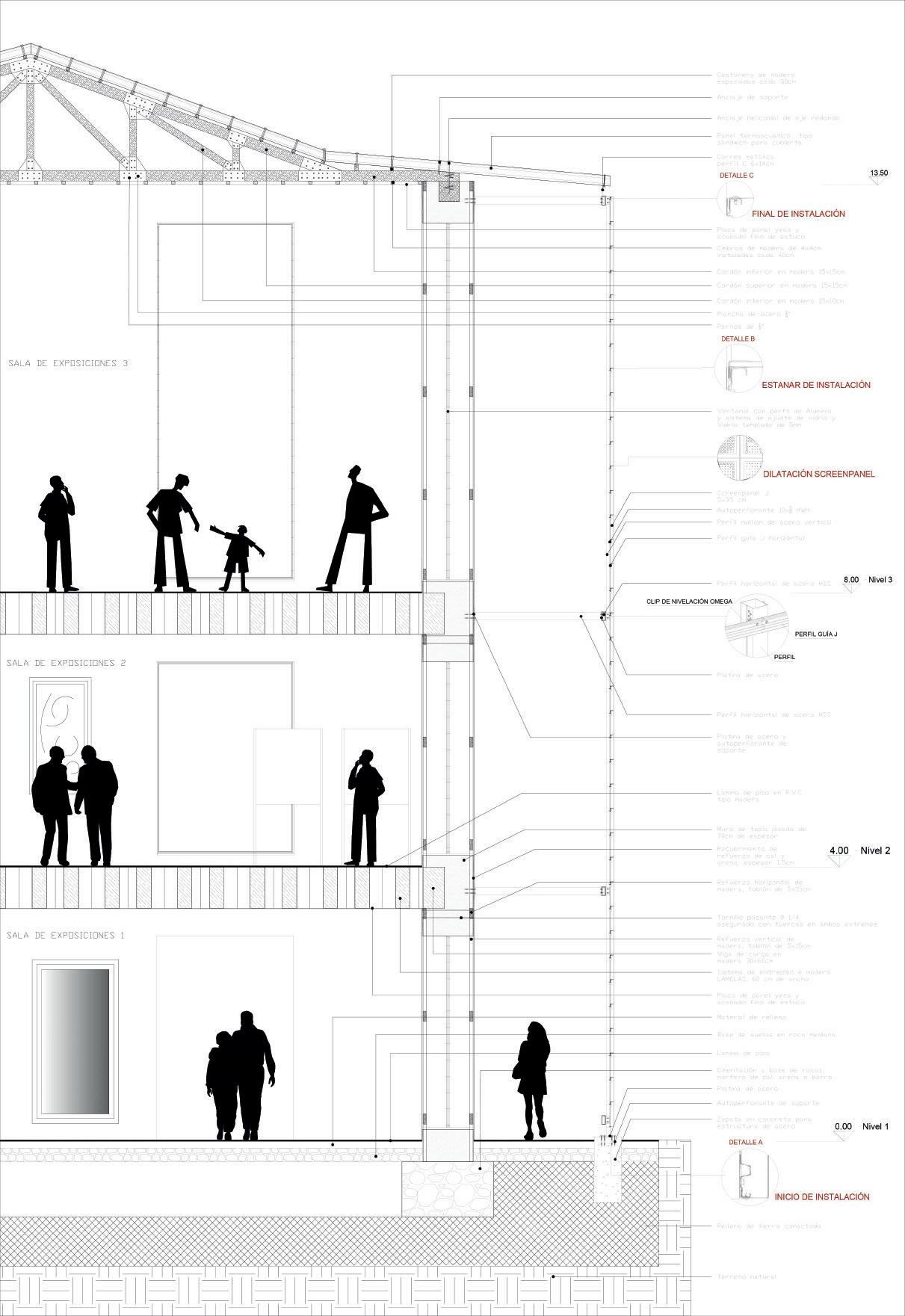

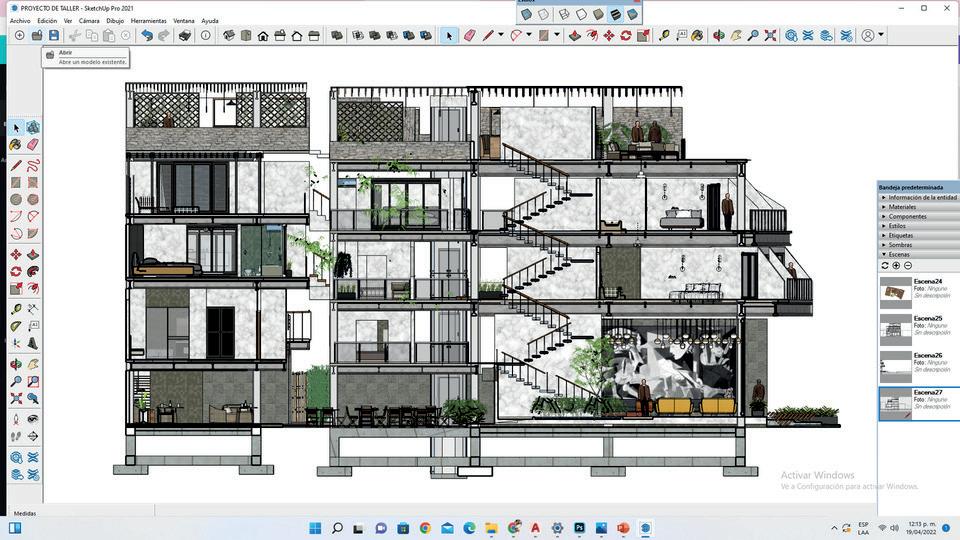

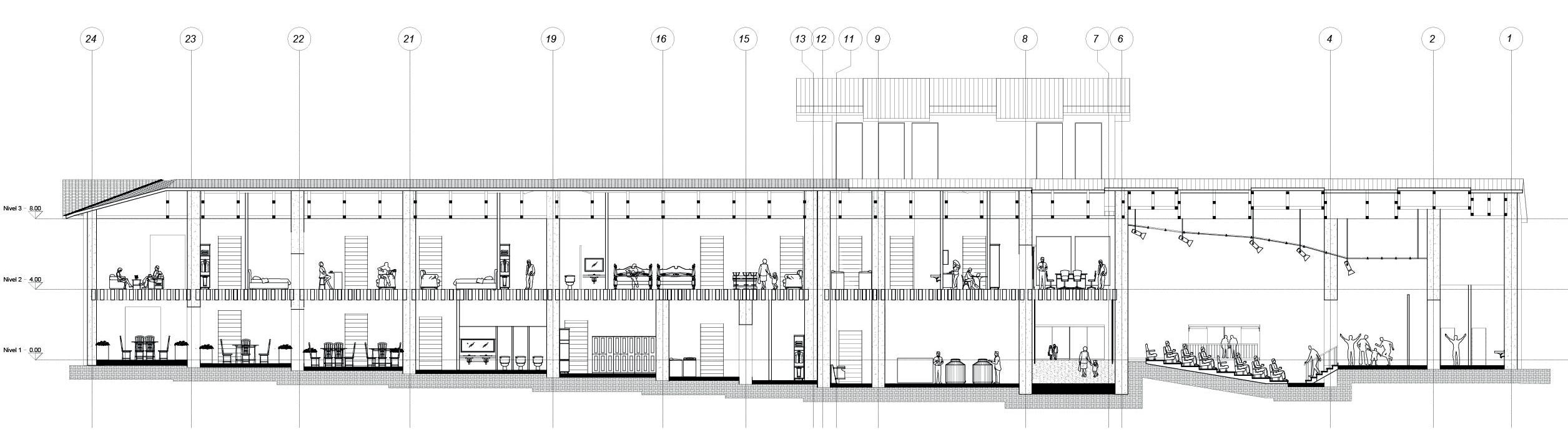

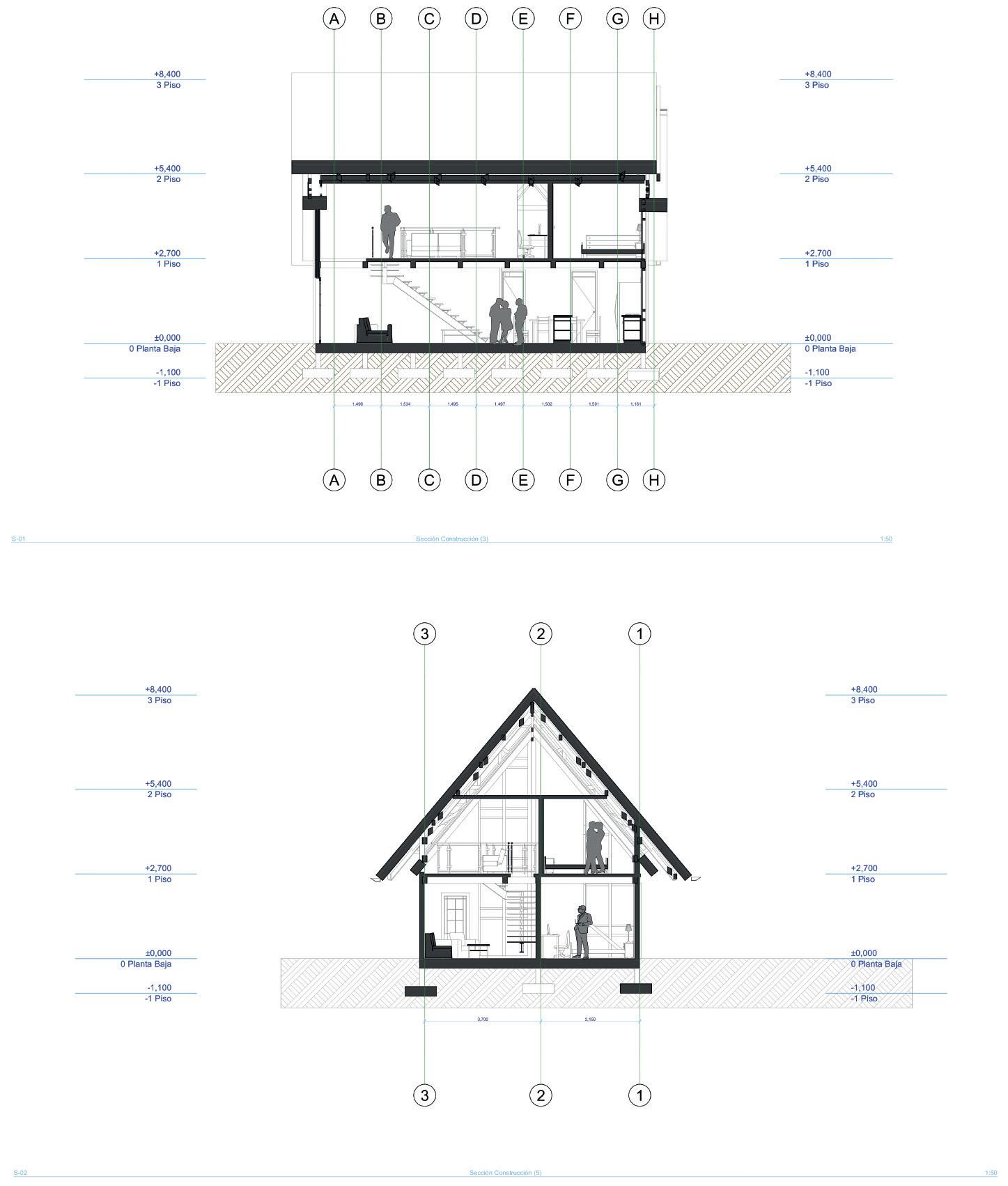

CORTE TRANSVERSAL CORTE LONGITUDIANAL.

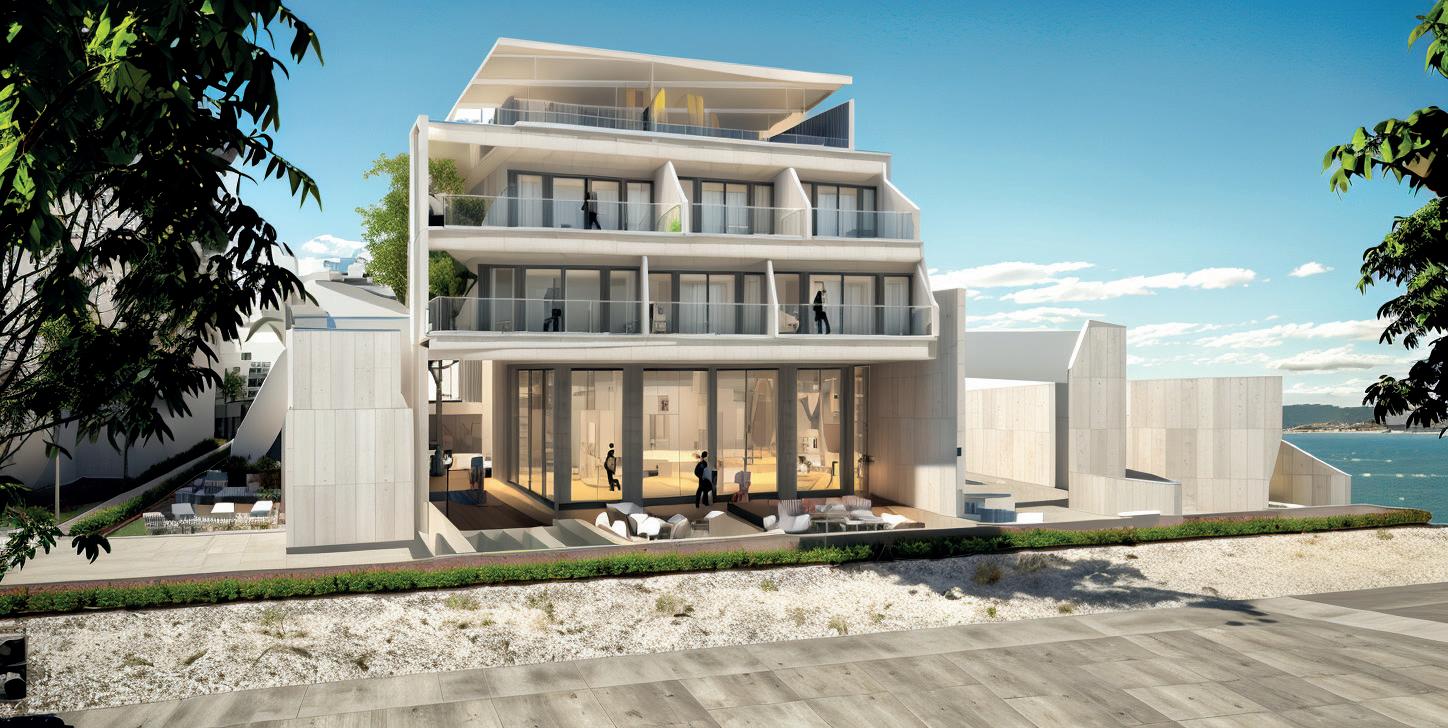

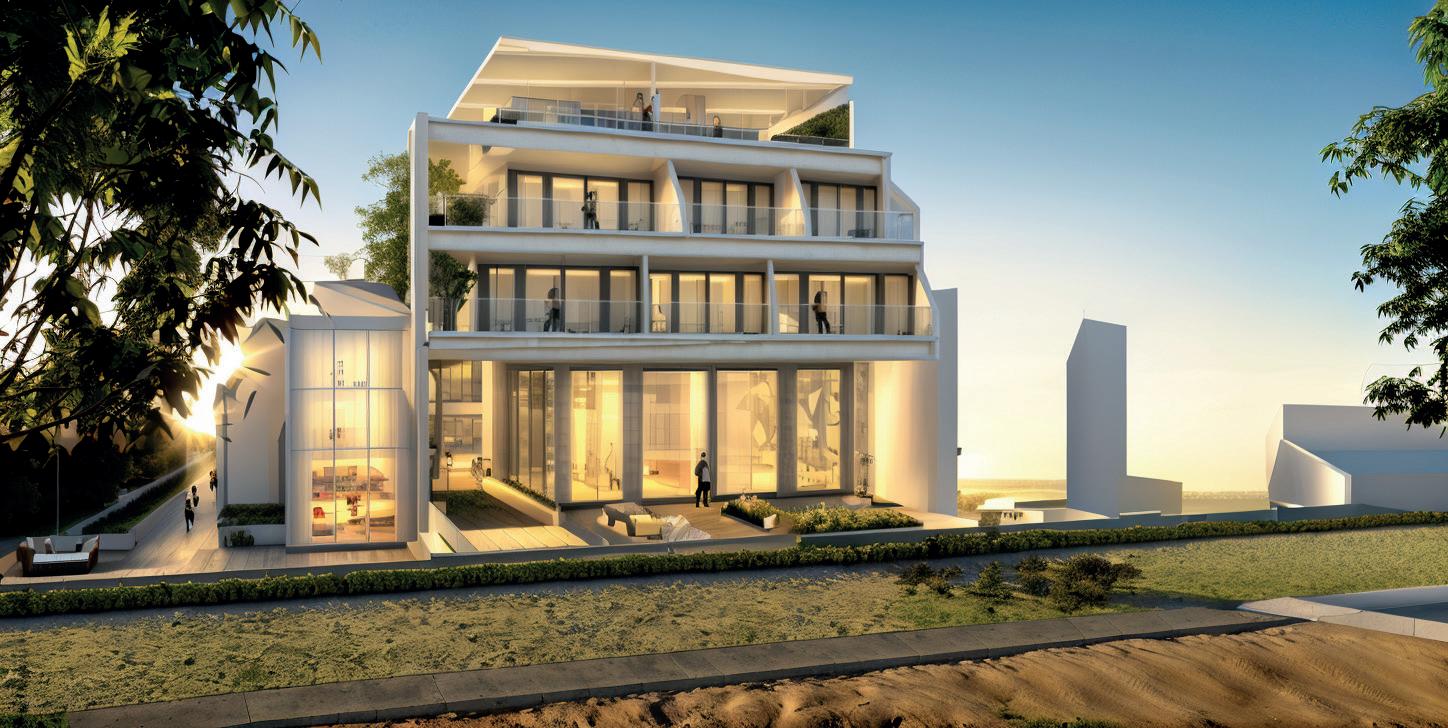

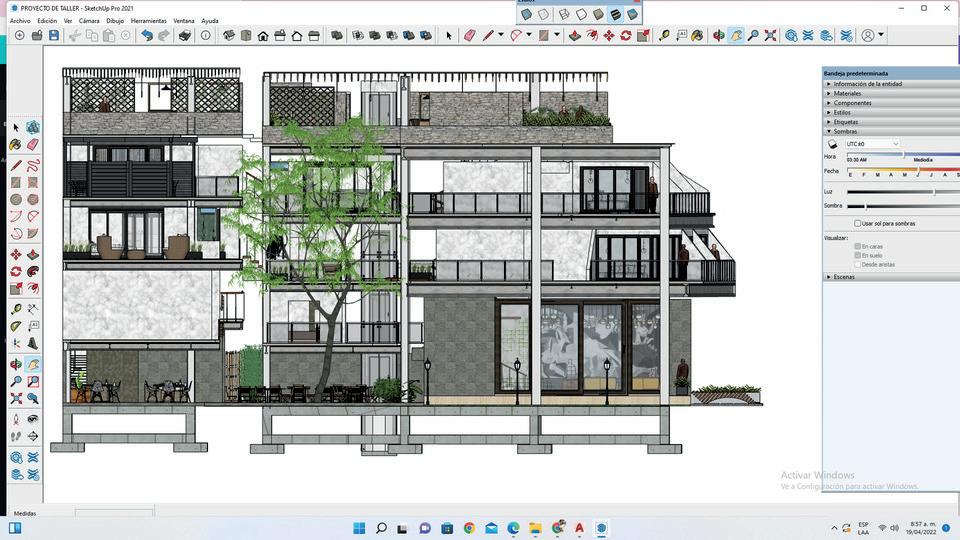

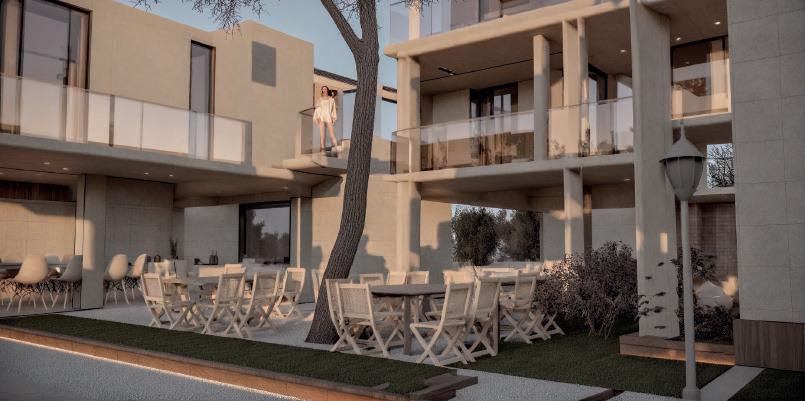

Cortes - renders
POR PISOS

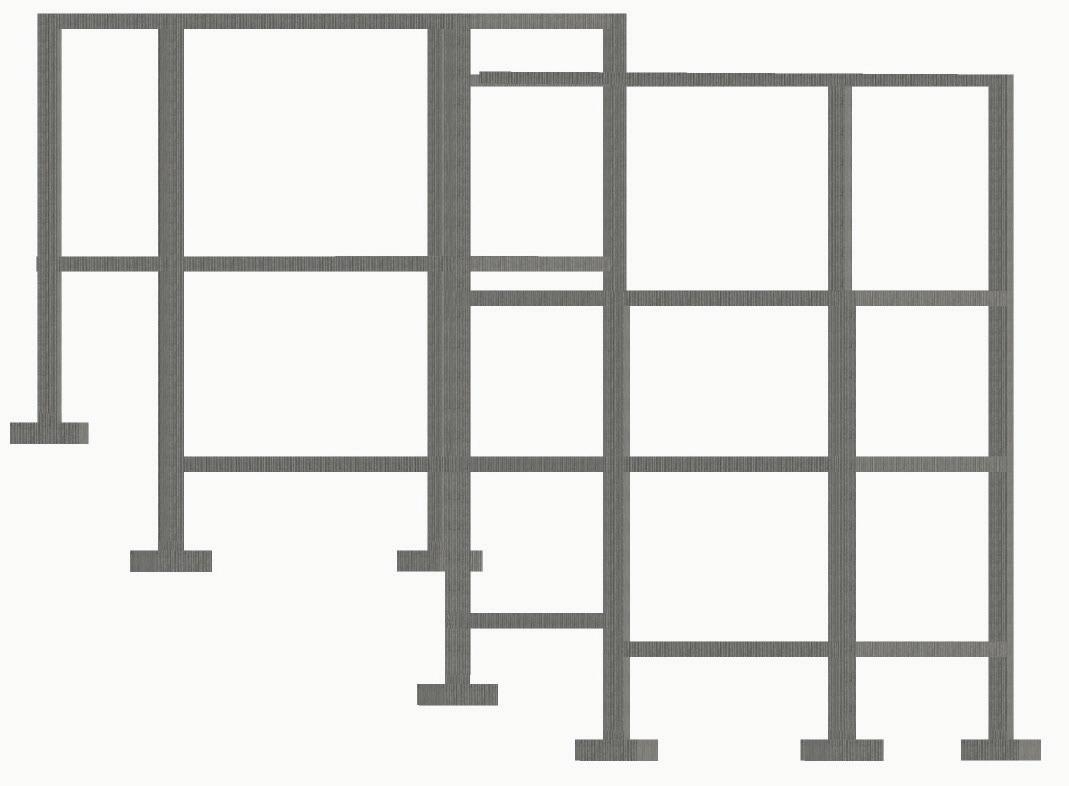

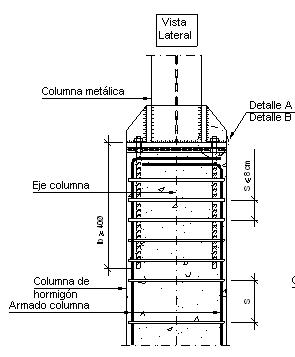

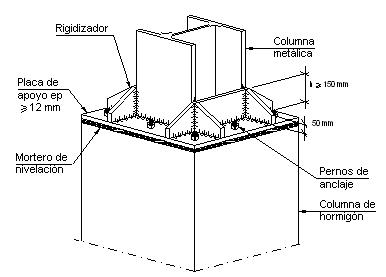

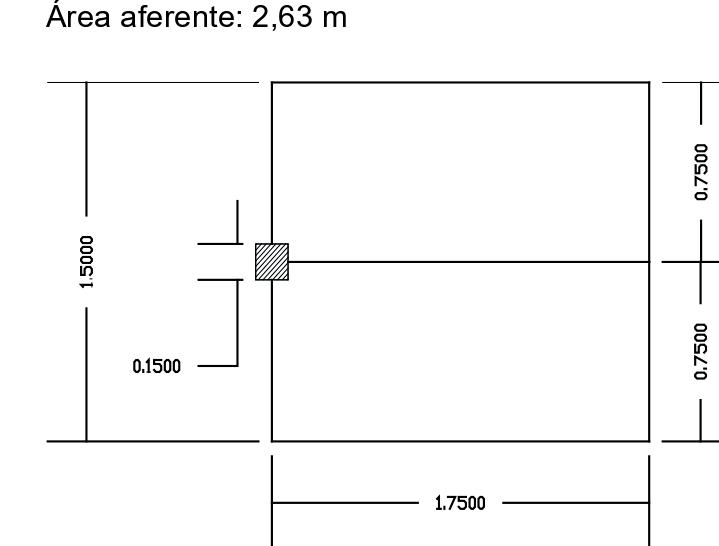

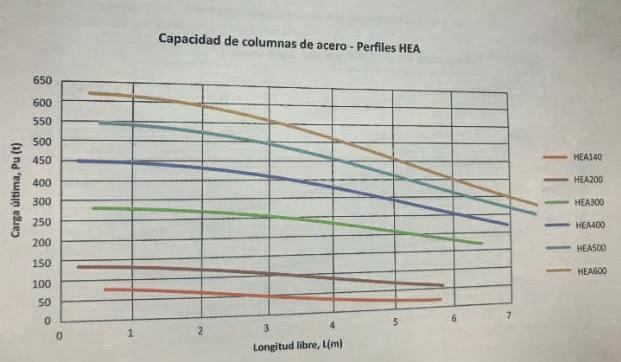

• COLUMNAS (C1
ALTURA
ENTRE PISOS
COLUMNA C3
• COLUMNA C4

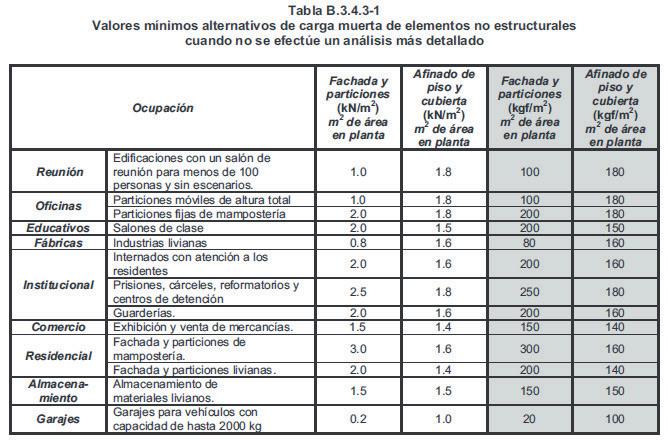

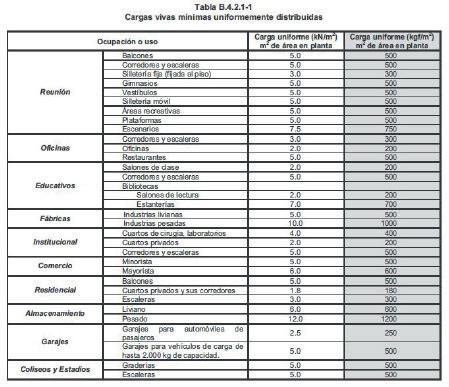

•CARGAS VIVAS MÍNIMAS SEGÚN NORMA • CARGAS MUERTAS MÍNIMAS SEGÚN NORMA
A) Uso reunión (VESTÍBULO)
500 kg/m2
B) Uso oficina (RESTAURANTE) 500 kg/m2

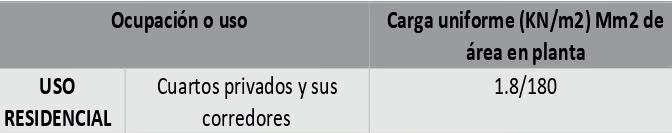

C) Uso residencial (CUARTOS PRIVADOS) 180 kg/m2 A) Uso reunión
kg/m2
B) Uso oficina (RESTAURANTE)
• COLUMNA C5

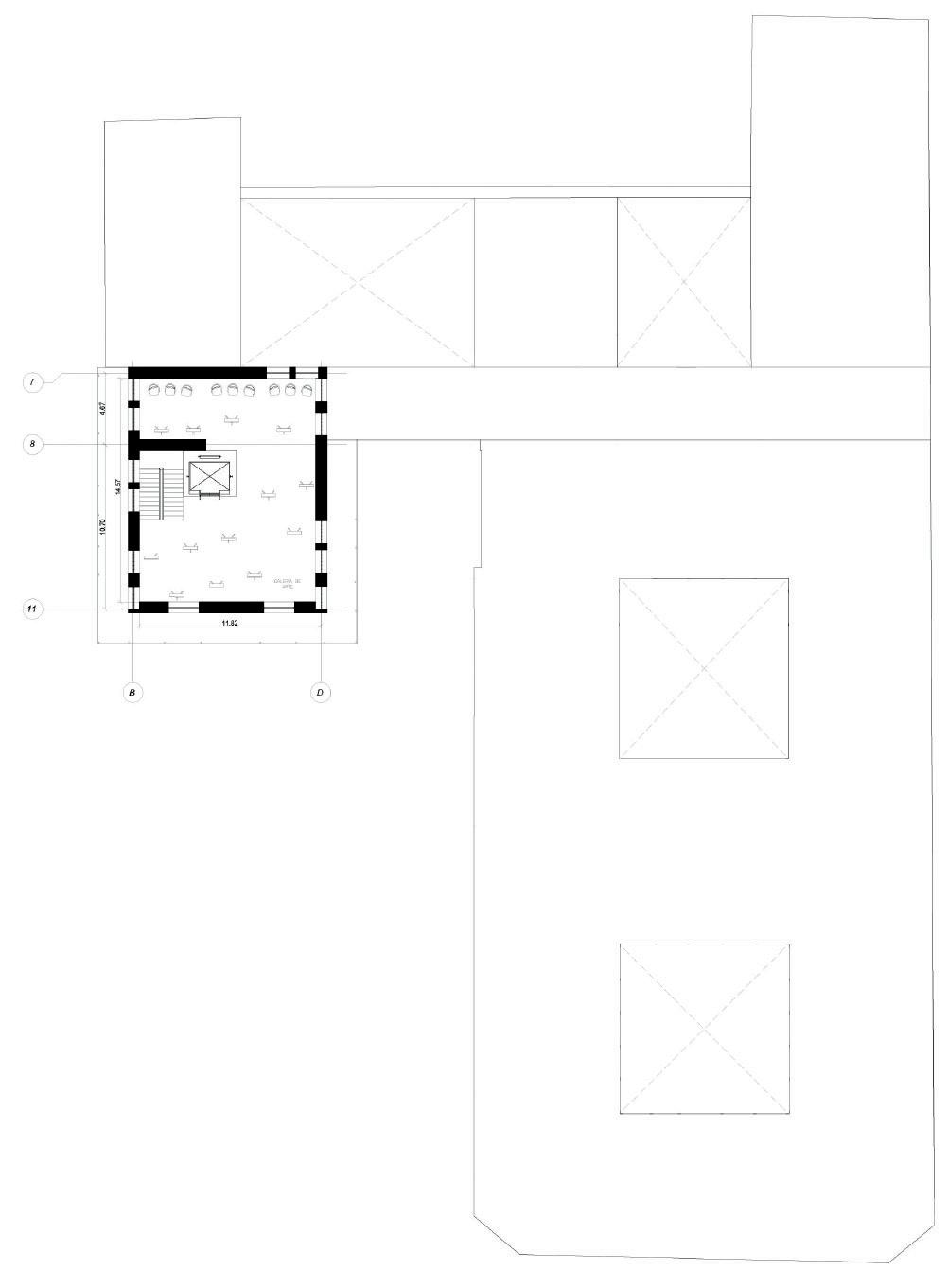

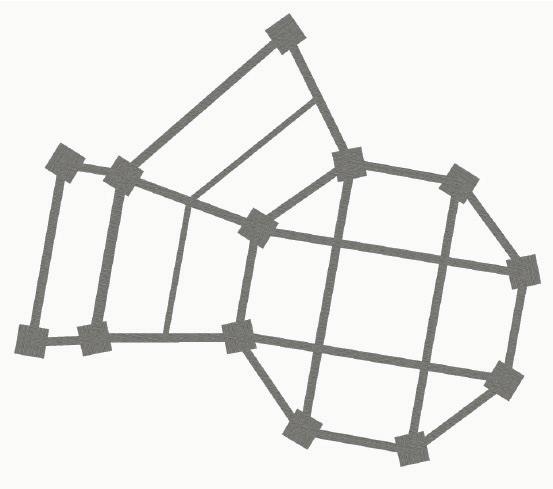

• PLANTA ESTRUCTURAL QUINTO PISO (USO RESTAURANTE) ESC 1/50
• PREDIMENSIONAMIENTO DE VIGAS Y VIGUETAS

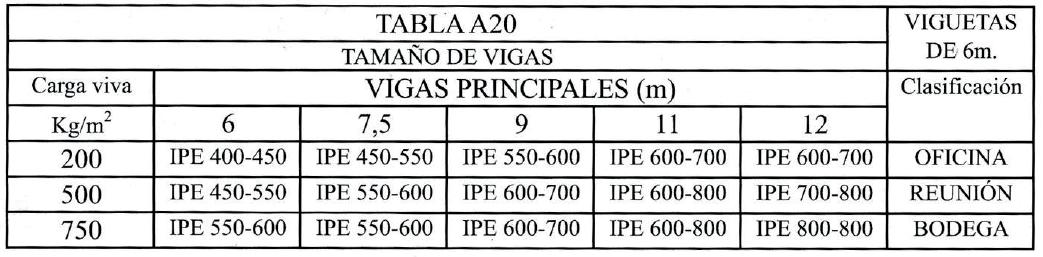

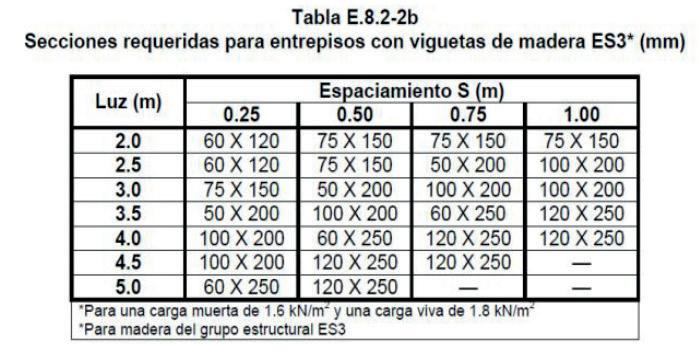

- Se usa la tabla A20 debido a la luz manejada en las viguetas las cuales presentan una luz máxima de 6m.
- Se usarán perfiles IPE 450 y 550 para vigas principales debido al uso de reunión y basado en la carga viva que presenta la tabla y la luz manejada entre ejes.

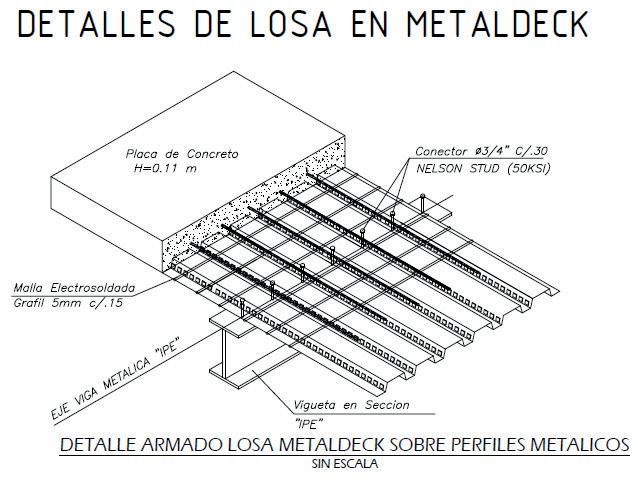

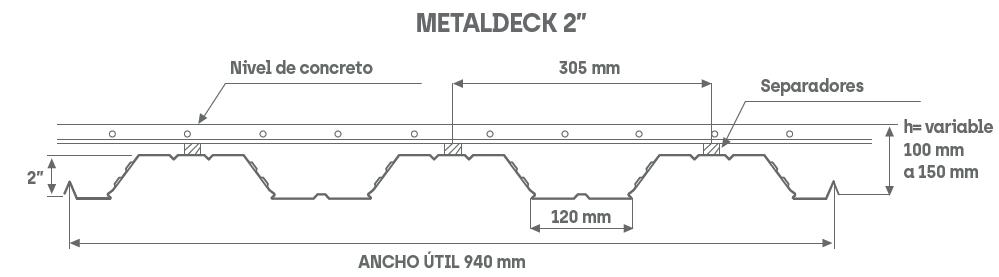

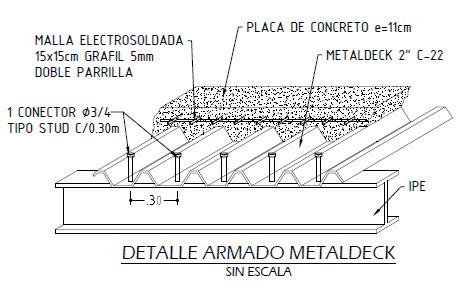

Se instalará metal deck grado 40 con un espesor de losa de concreto de 11 cm para lo cual la se• LOSA EN METALDECK GRADO 40 DE 2” CALIBRE 22

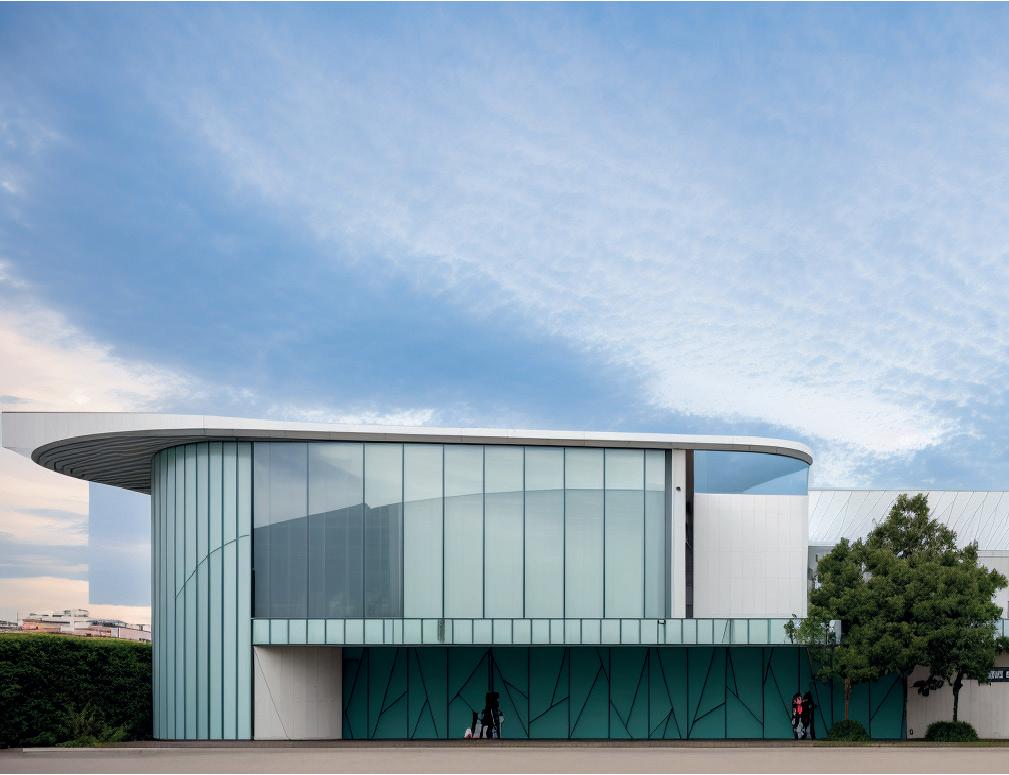

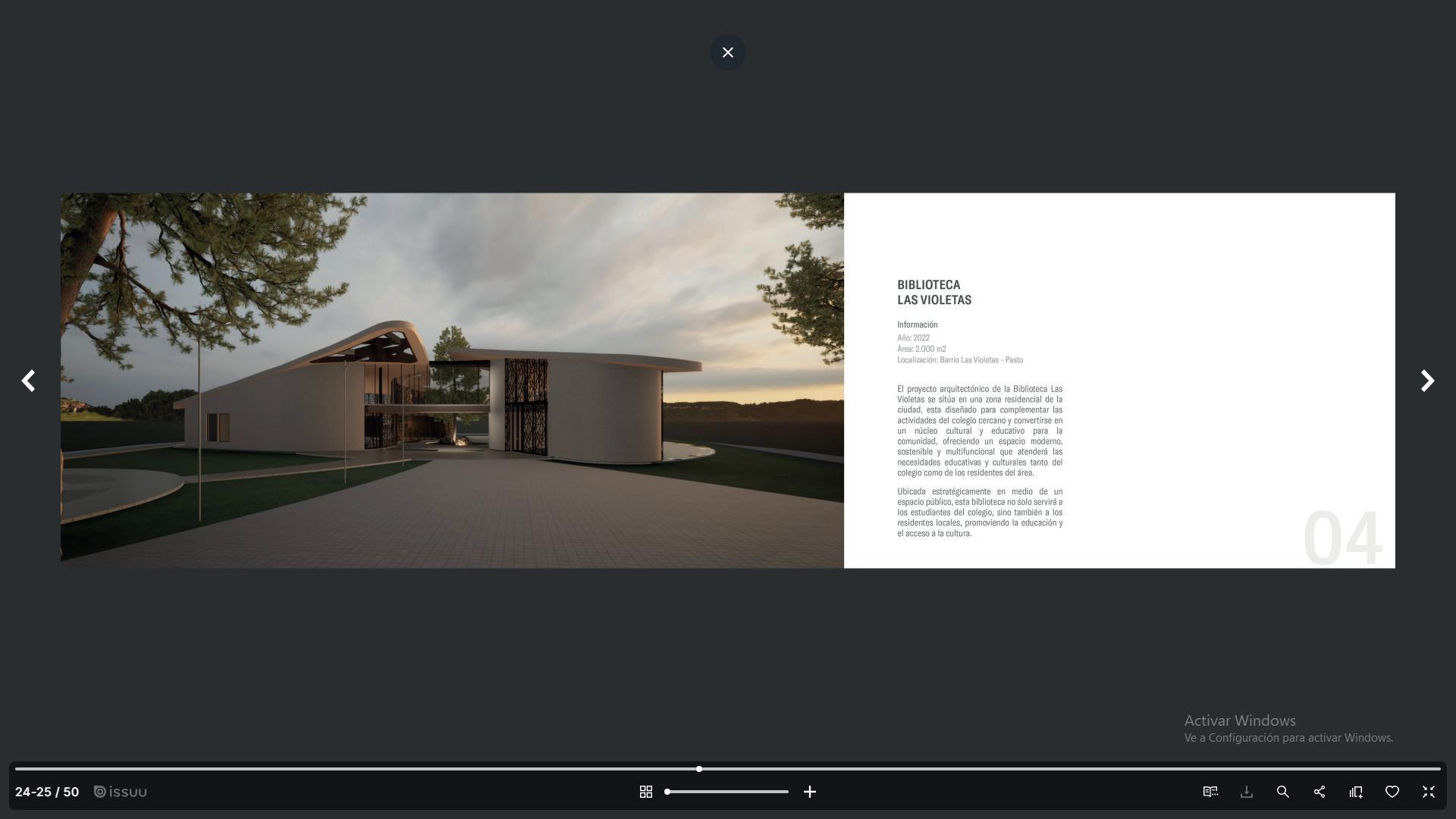

Biblioteca Libertad
Equipamiento
TALLER N° 04
Proyecto Espacial Contexto Barrio
Información:
Año: 2022
Área: 3000m²
Acerca del proyecto:
La obra arquitectónica mantiene siempre una relación estrecha con su entorno. Los factores externos influyen en la concepción del Proyecto arquitectónico y a su vez el entorno se ve afectado por aquello que lo rodea.
Potencialidades :

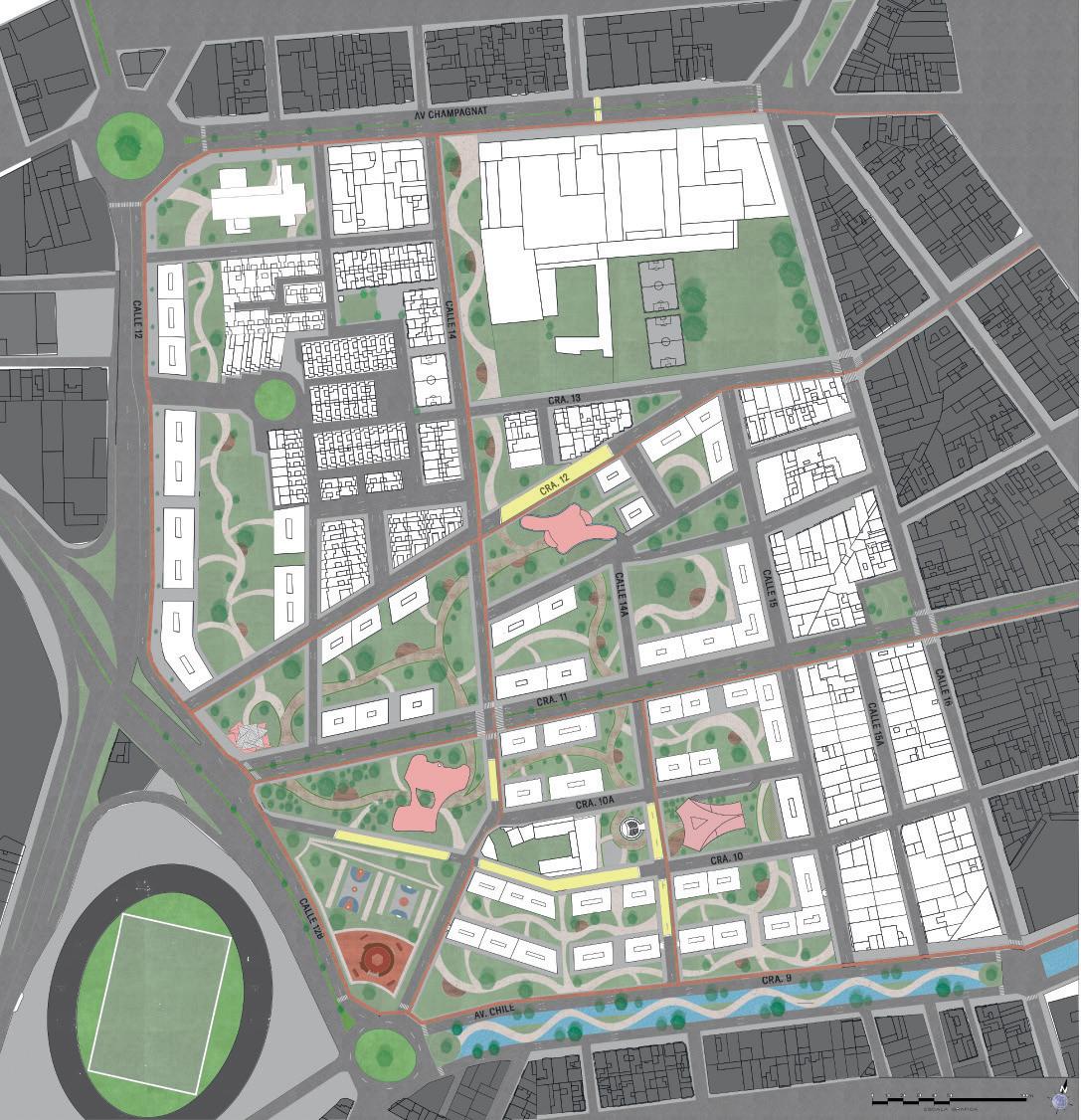

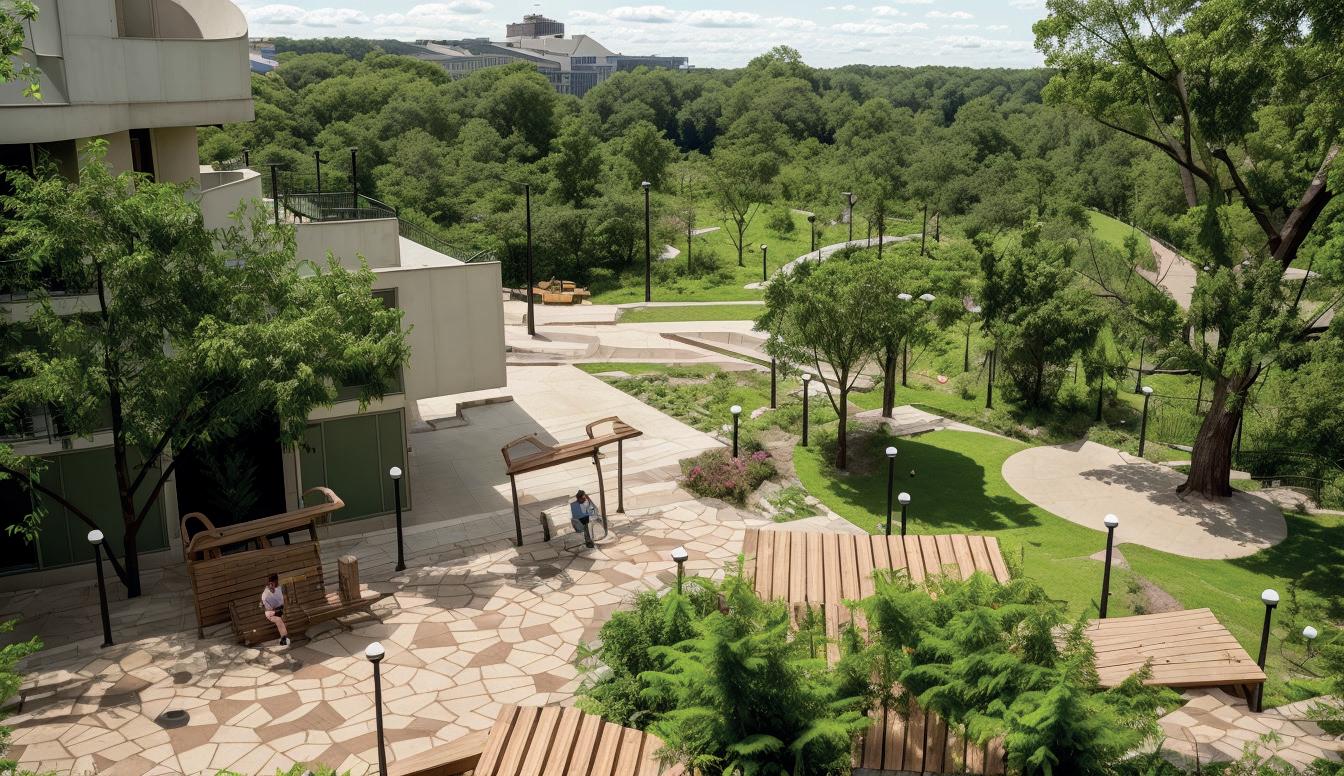

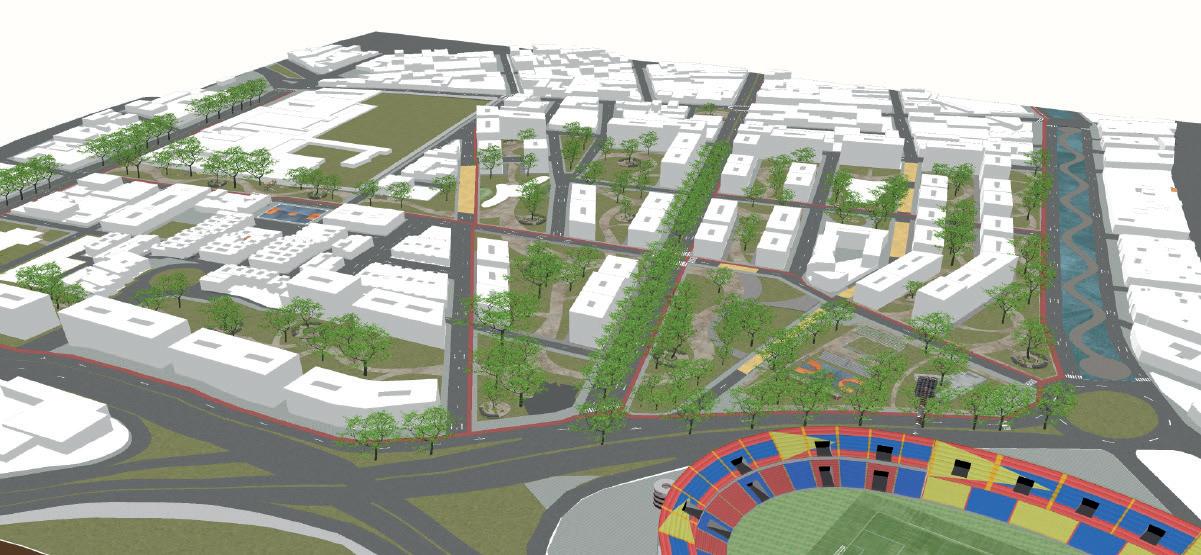

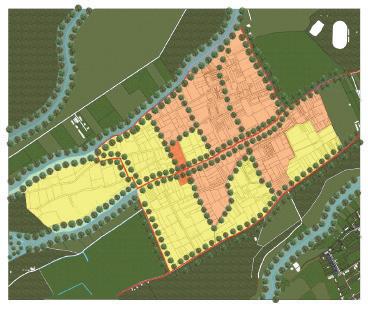

El proyecto de renovación urbana "Las Violetas" propone la creación de una red de equipamientos para revitalizar el espacio público y fortalecer la infraestructura educativa y cultural del barrio. Desde una perspectiva de diseño urbano, se busca integrar estos equipamientos de manera armoniosa con el entorno residencial existente, aprovechando las zonas verdes para crear espacios públicos génicos. La propuesta arquitectónica de la biblioteca se concibe como un elemento clave en la configuración de esta red, buscando generar un impacto positivo en la comunidad y fomentar el desarrollo educativo y cultural
¿QUÉ?
Equipamiento

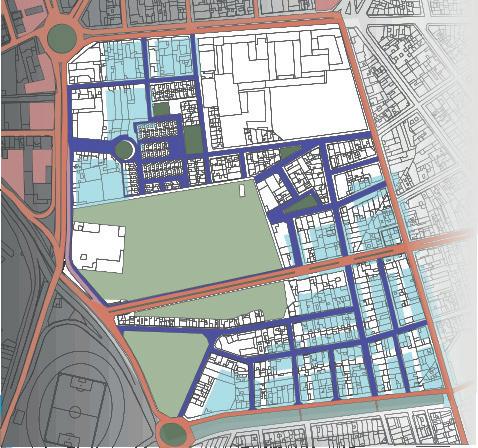

Localización-concepto
Sistemas:
Ambiental
- Contaminación y desbordamiento de la quebrada
- Lotes privados que generan aislamiento predial
- Amenazas antrópicas
Usos de suelo
- Uso mixto ubicado en vías principales y terciarias
- uso residencial aislado
- uso comercial
Movilidad
- Vías principales: alto flujo vehícular
- Vias terciarias: aisladas discontinuas
Espacio público
- Andenes estrechos y limiatdos
- Carencia de zonas verdes
Equipamientos
- Educativos y deportivos
Transformar el polígono para efectuar una conexión más equilibrada entre los diferentes sistemas
¿POR QUÉ?
En el polígono de estudio no existe ninguna interacción entre los barrios presentes, las vías terciarias son discontinuas y el limitado espacio público se encuentra disperso en todo el sector.
¿PARA QUÉ?
Aproximar las zonas , para disminuir problemas de inseguridad, de igual modo se pretende proliferar el paisaje natural para definir el carácter.
¿CÓMO?
usar un eje ambiental que envuelva toda la zona y forme consigo espacios naturales, culturales y educativos, por otro lado, los equipamientos propuestos responden a las necesidades de la problación e interatúan con los equipamientos existentes.
Nariño
Pasto
Comuna 2
Sector Las Violetas
Libertad - permeabilidad
Diseño

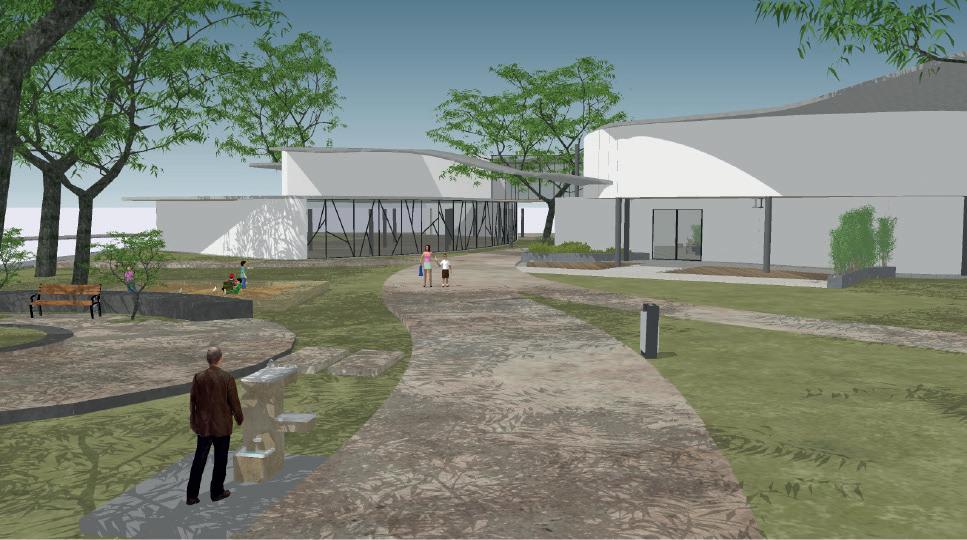

Uno de los criterios de diseño más importantes fue generar la permeabilidad del proyecto, la edificación se ubica de forma estratégica en medio del espacio público y su configuración formal permite que usuarios transmiten a través de los dos volúmenes que lo componen, todo eso sin restringir el protagonismo al espacio público y por el contrario busca adaptarse al entorno y ser parte del mismo
Proporción
En primer piso la escala del edificio se adaptan las proporciones del hombre sin embargo en el nivel superior las cubiertas se le van con el fin de adaptarse a la vegetación del espacio público y otorgar un carácter imponente al proyecto la morfología de las cubiertas permite la relación directa entre la piel del edificio y la vegetación
Cubiertas
Las cubiertas del proyecto tienen formas orgánicas y van generando la sensación de movimiento como el de las alas de la mariposa, las perforaciones a un elemento que surge del análisis de este insecto y a nivel funcional permite el paso de la luz en puntos importantes como escaleras y vacíos
La piel del edificio Inspirada en los patrones de las alas de las mariposas combina elementos estéticos y funcionales para complementar las fachadas y mejor mejorar el confort; este revestimiento cubre grandes ventanales y perforaciones de la cubierta permitiendo el paso controlado de la luz natural y la privacidad en espacios internos, además facilita la ventilación natural promoviendo el confort interno con su diseño; la piel otorga al edificio una identidad distintiva y simbólica vinculando la arquitectura conformas y la funcionalidad de la naturaleza.
PLANTA 2 PISO.

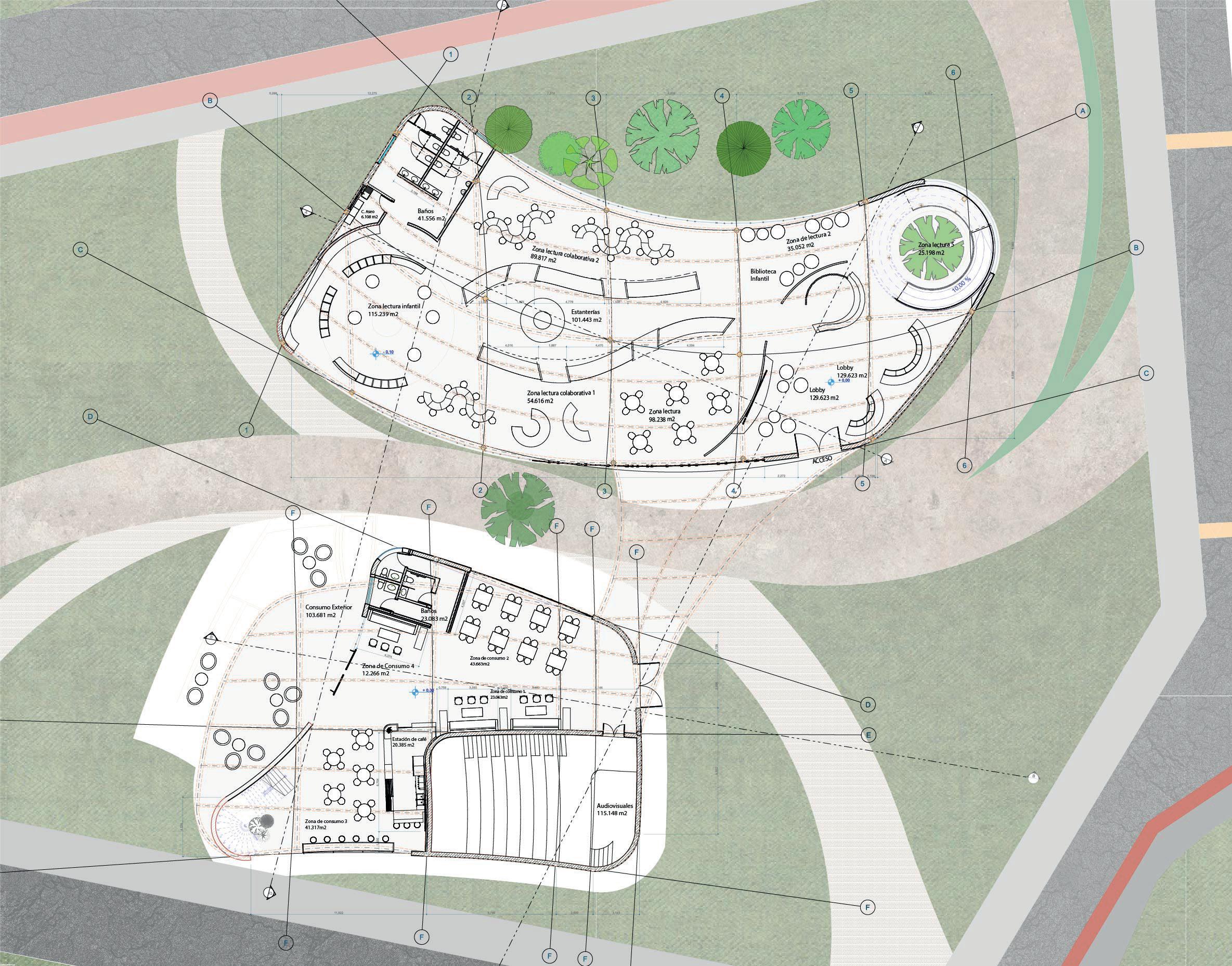

PLANTA 1 PISO.

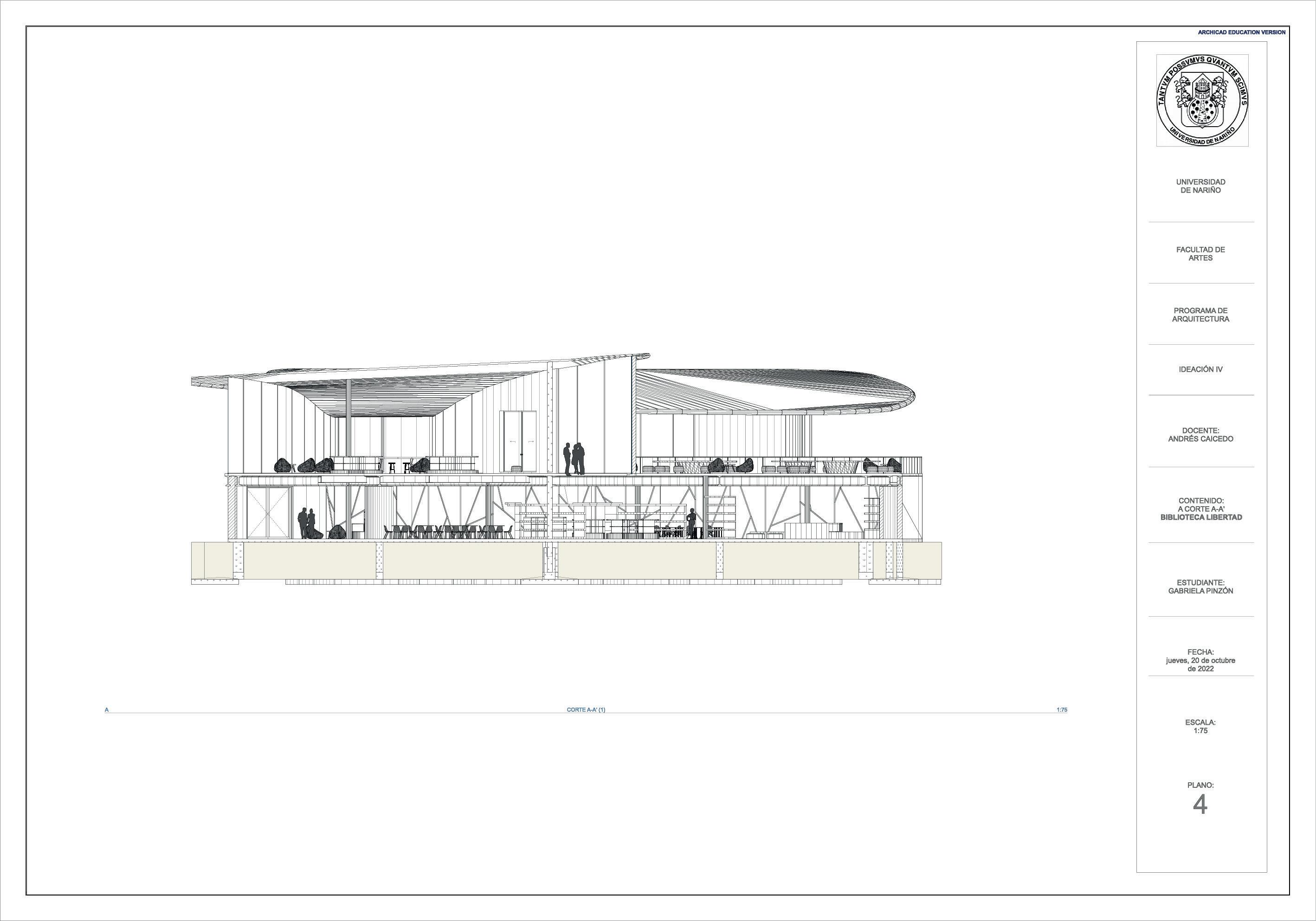

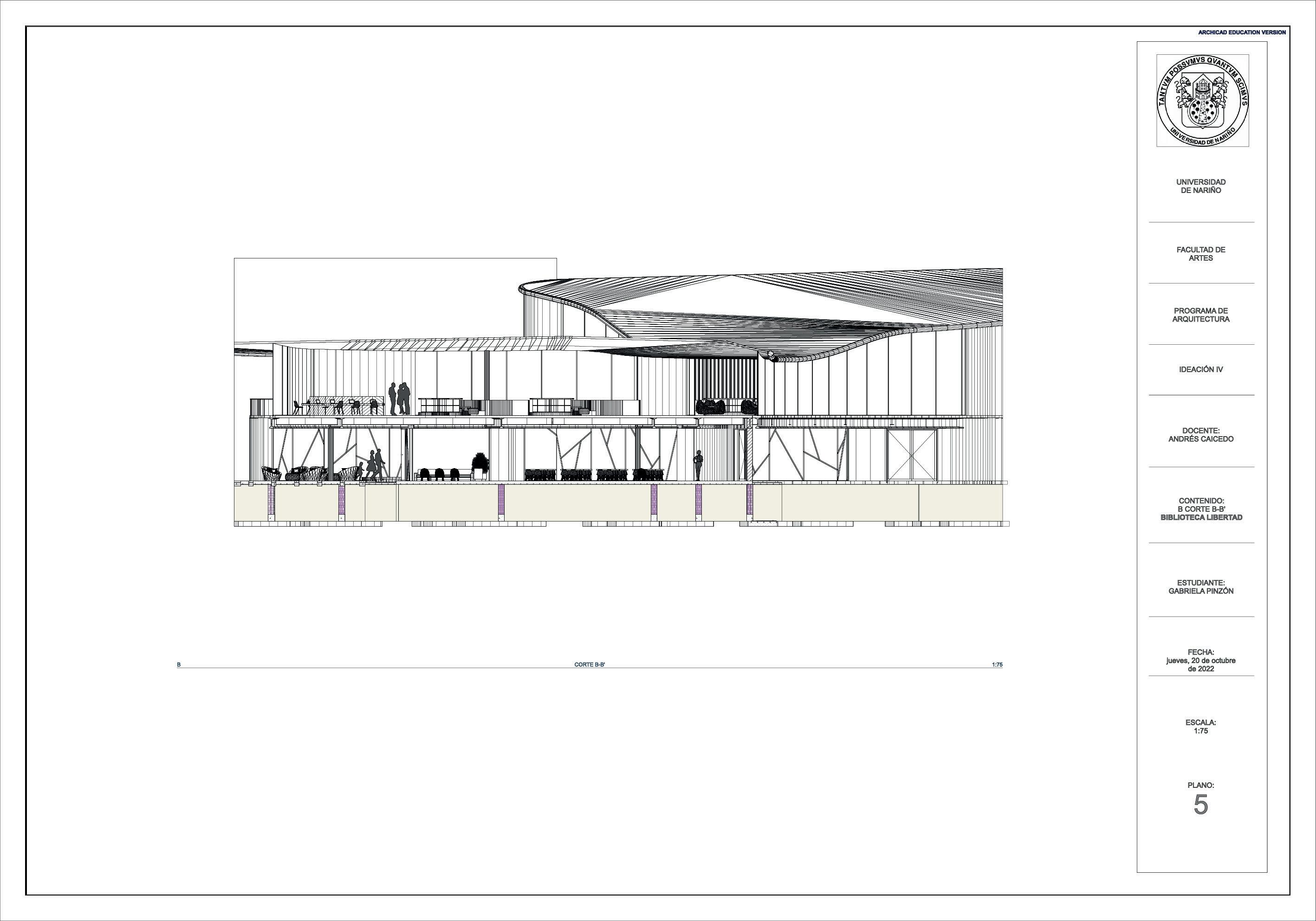

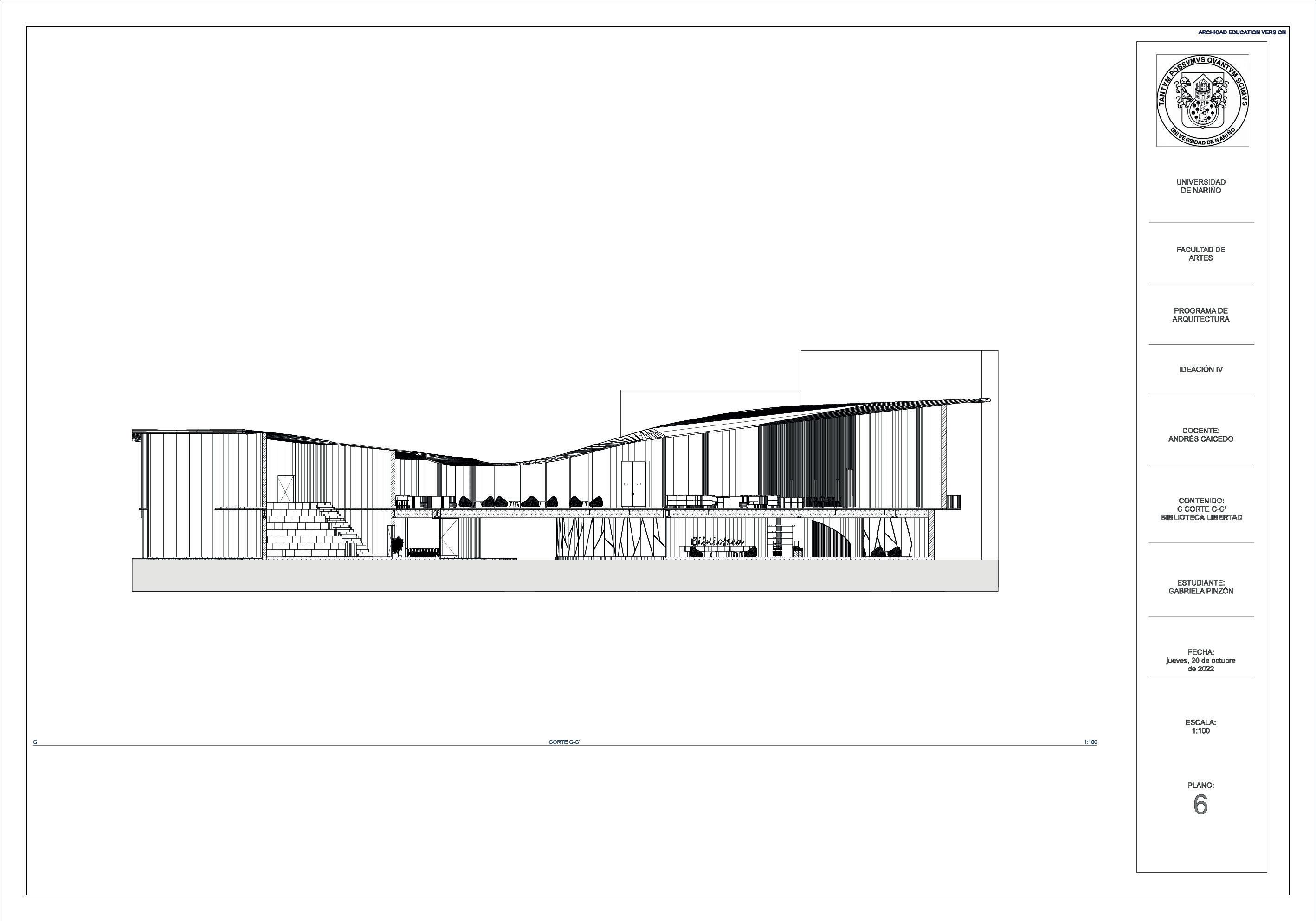

CORTE
CORTE

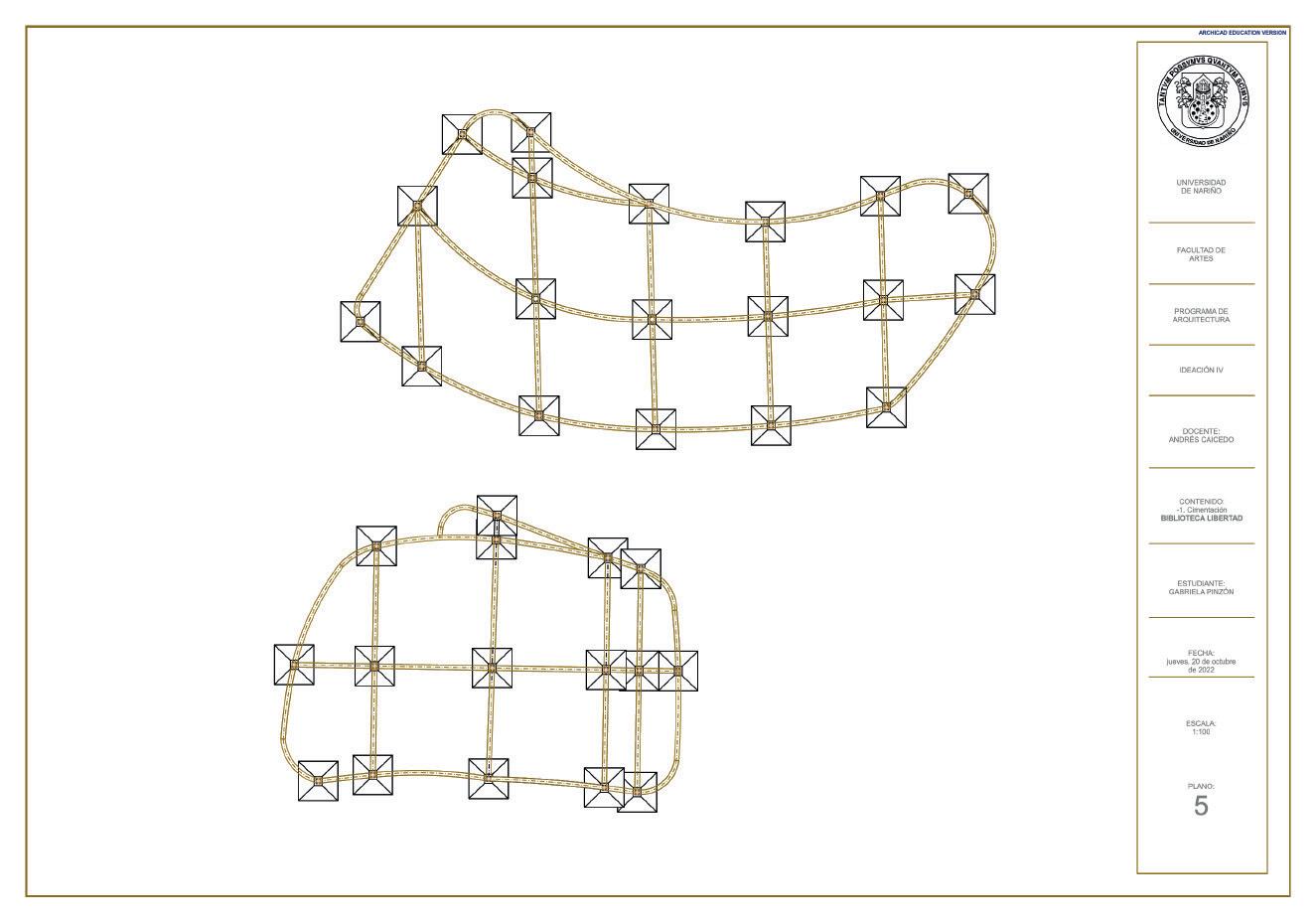

PLANTA CIMENTACIÓN

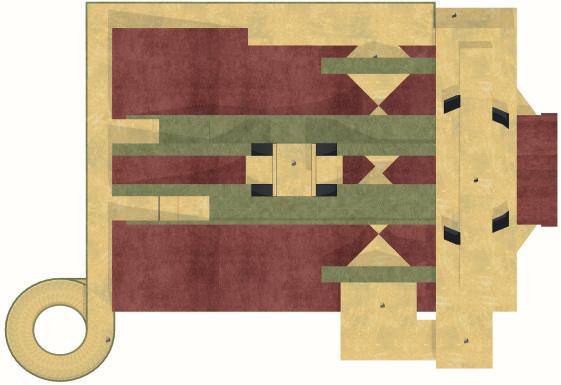

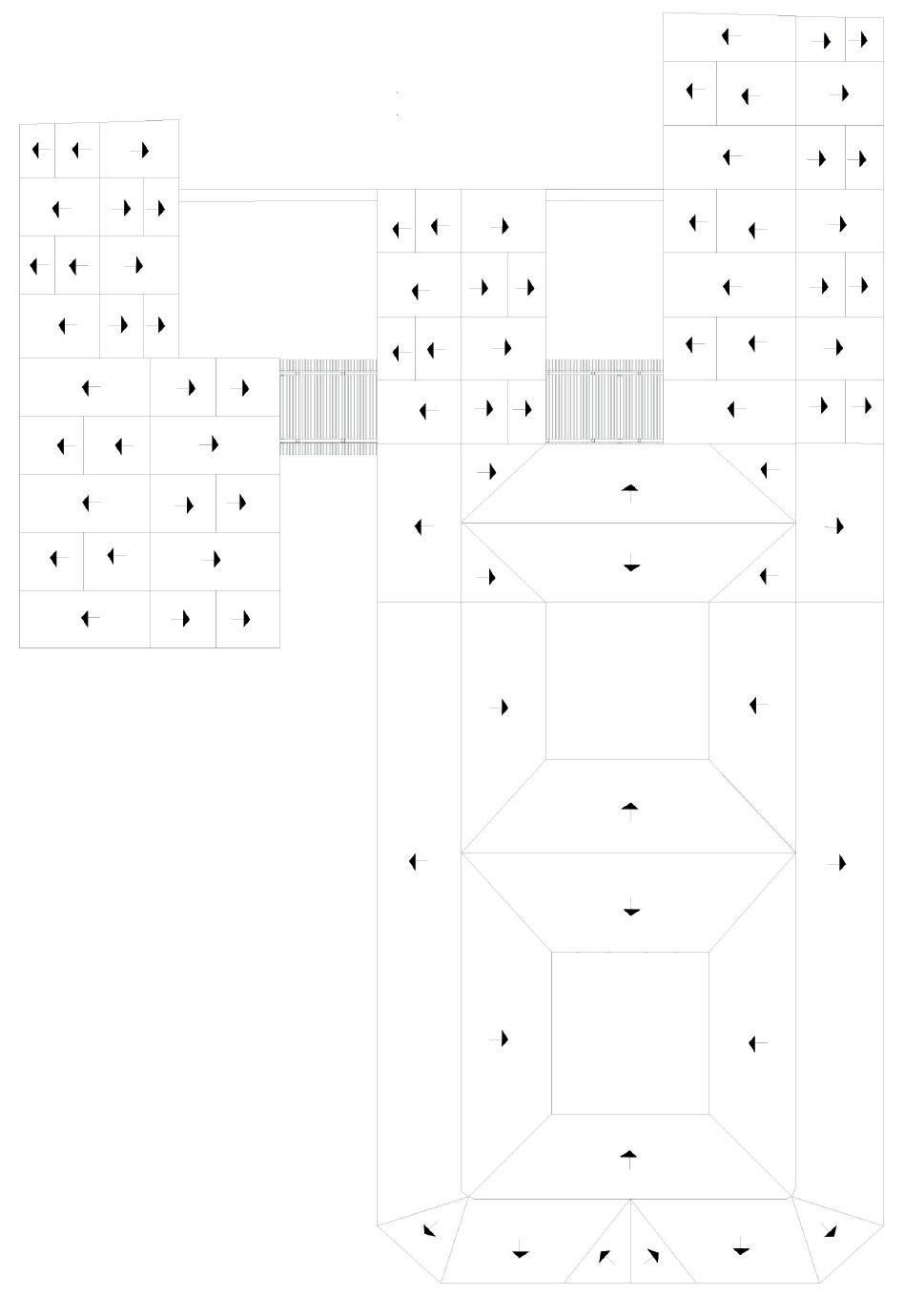

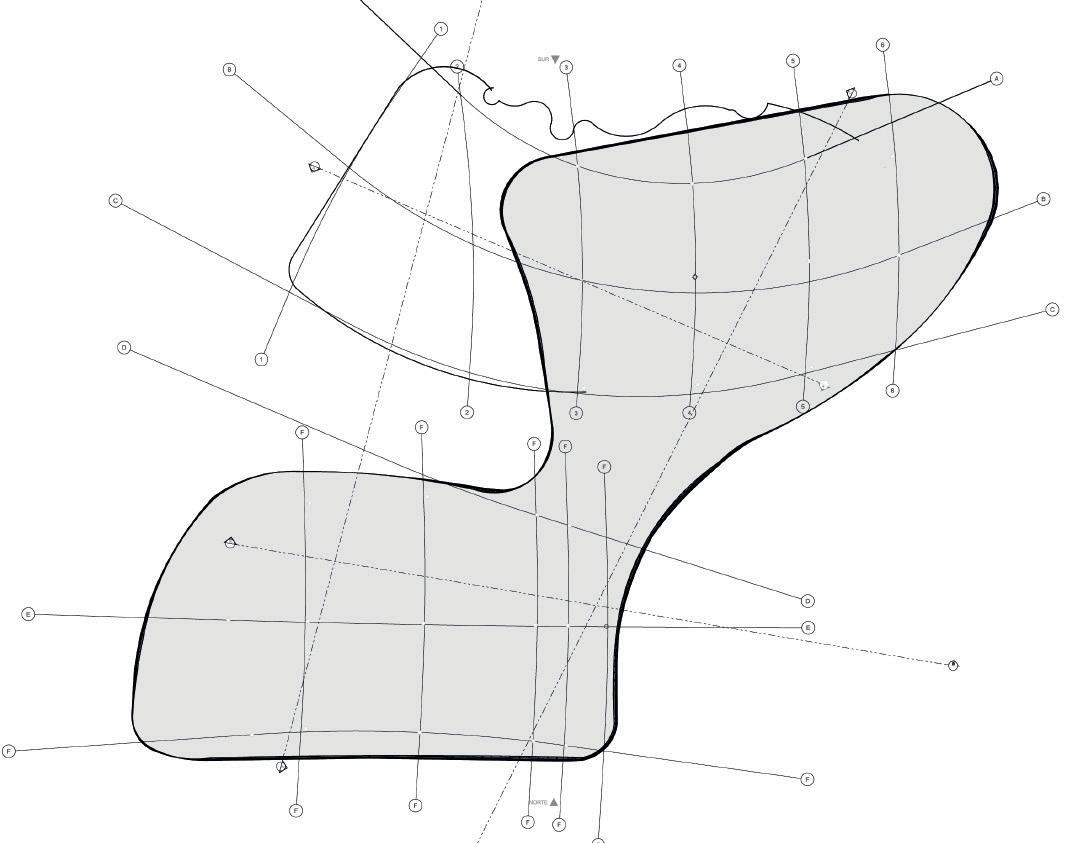

PLANTA CUBIERTAS

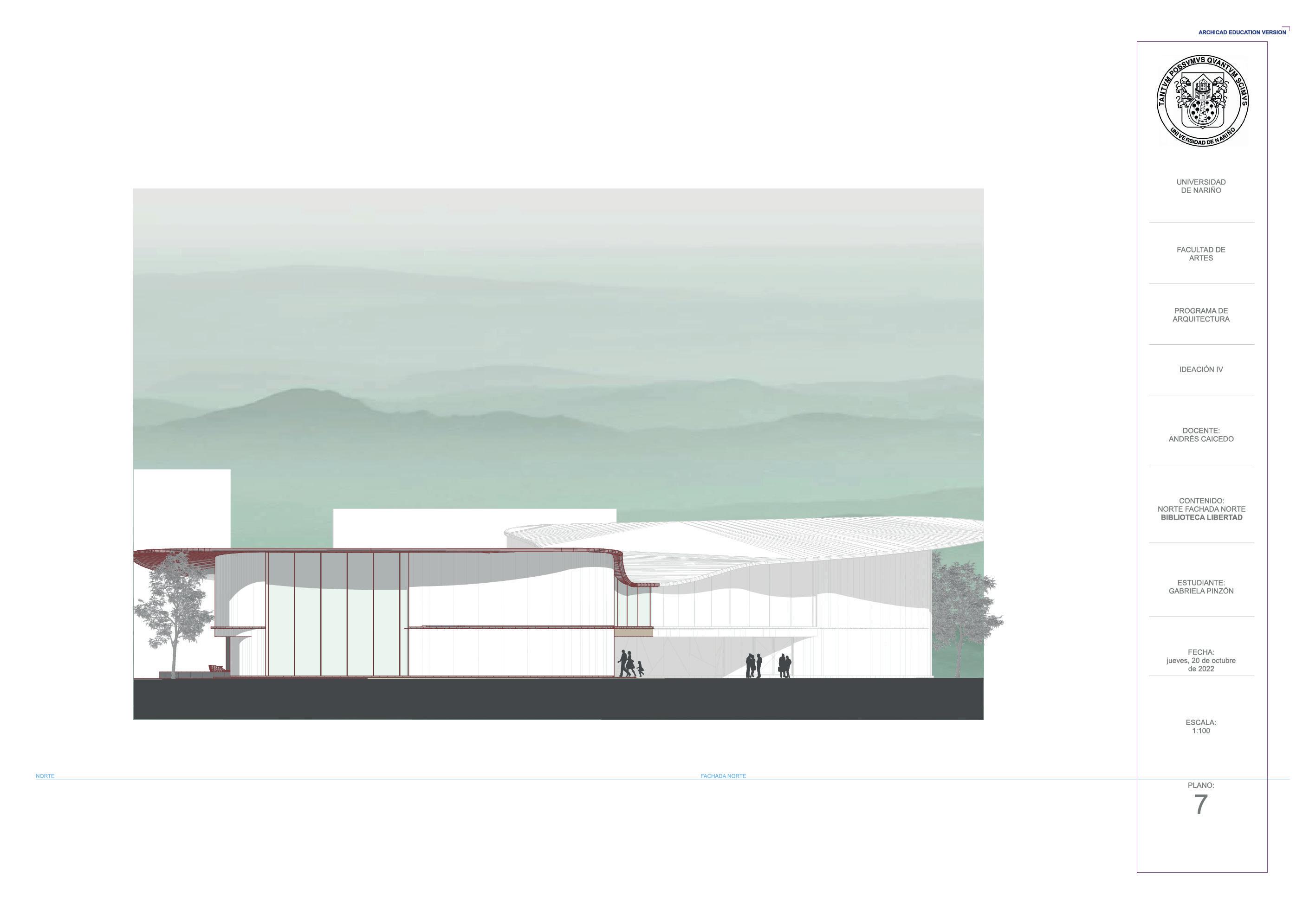

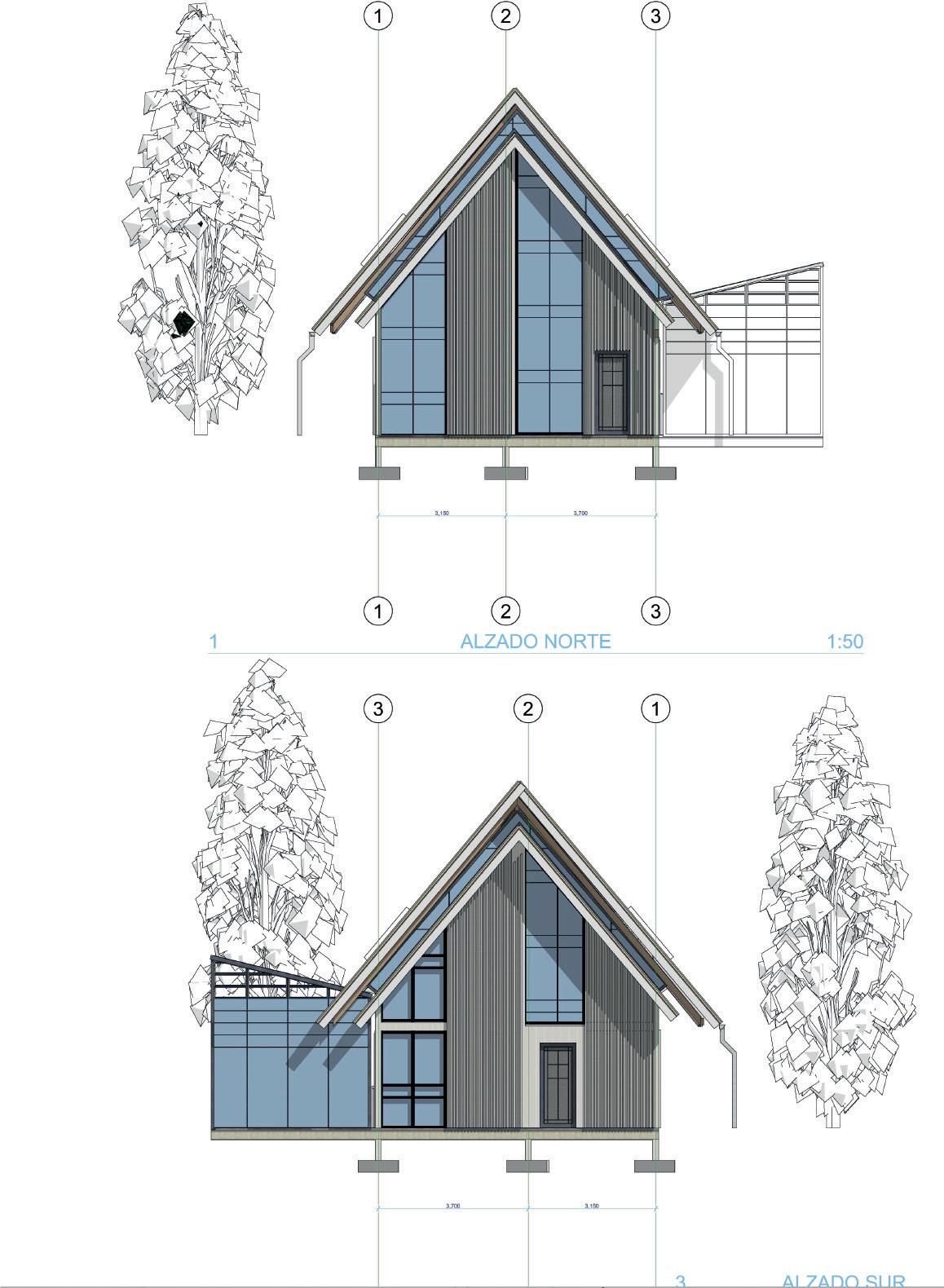

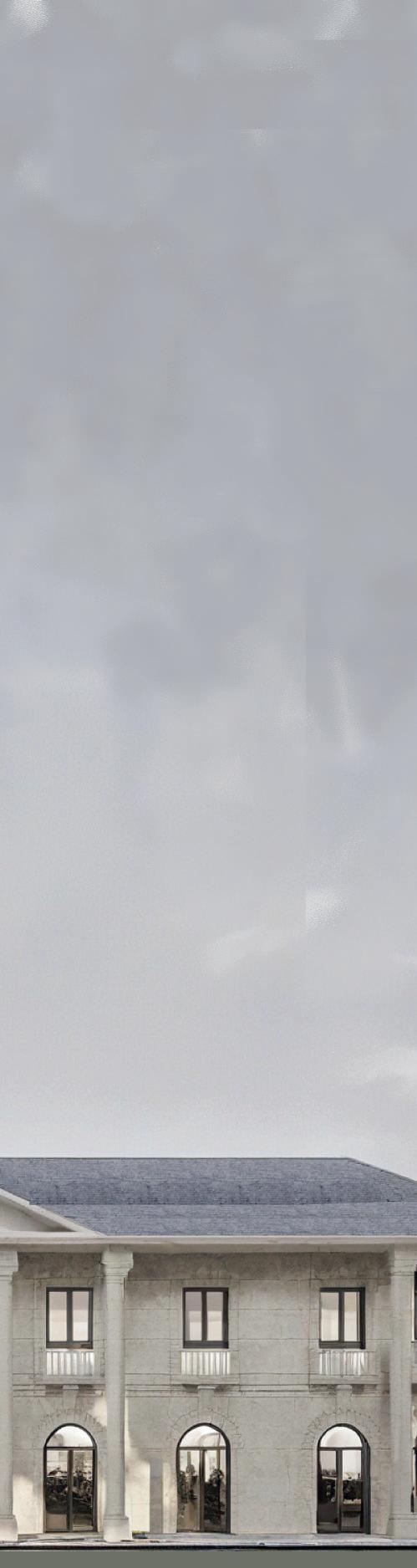

FACHADA SUR
Herencia
Hotel Boutique
Equipamiento patrimonial
TALLER N° 05
Taller De Proyecto con Valor Patrimonial Centro Equipamiento
Información
Año: 2024
Acerca del proyecto:

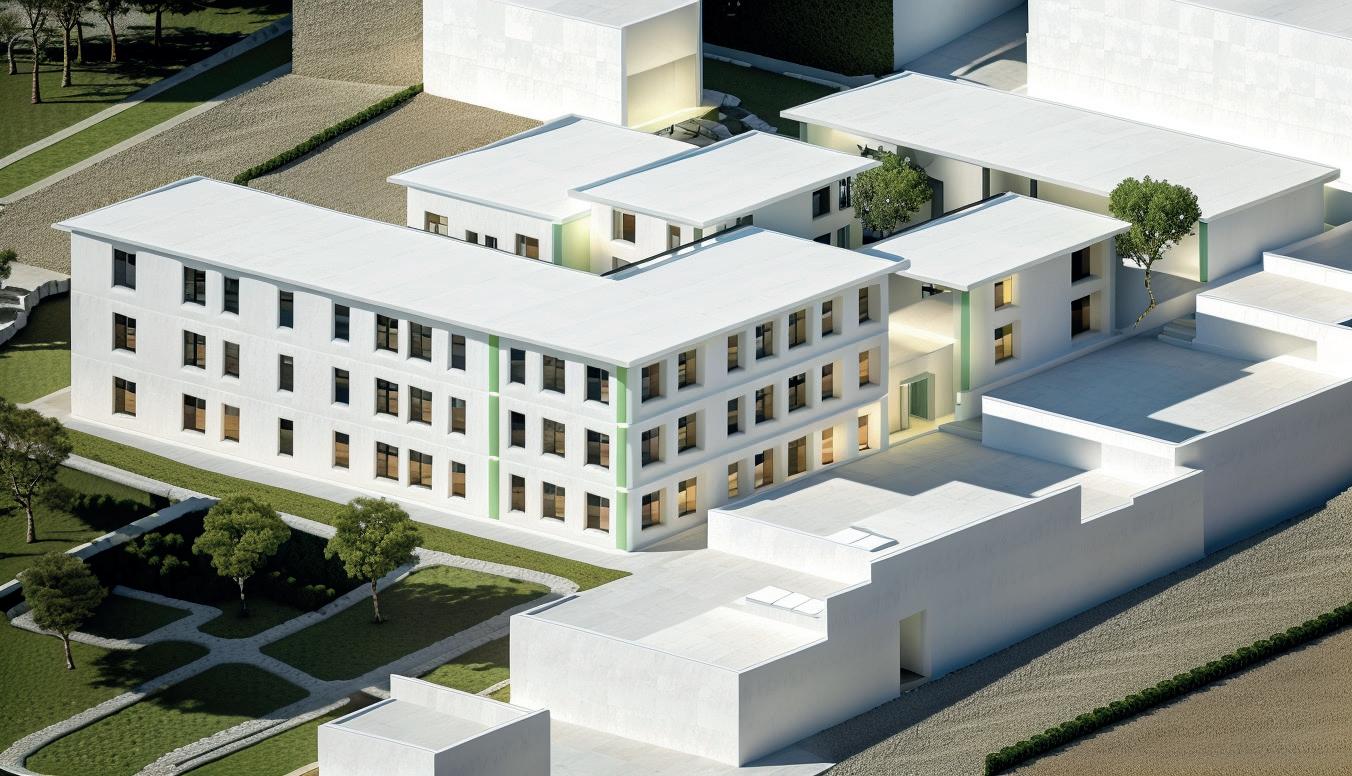

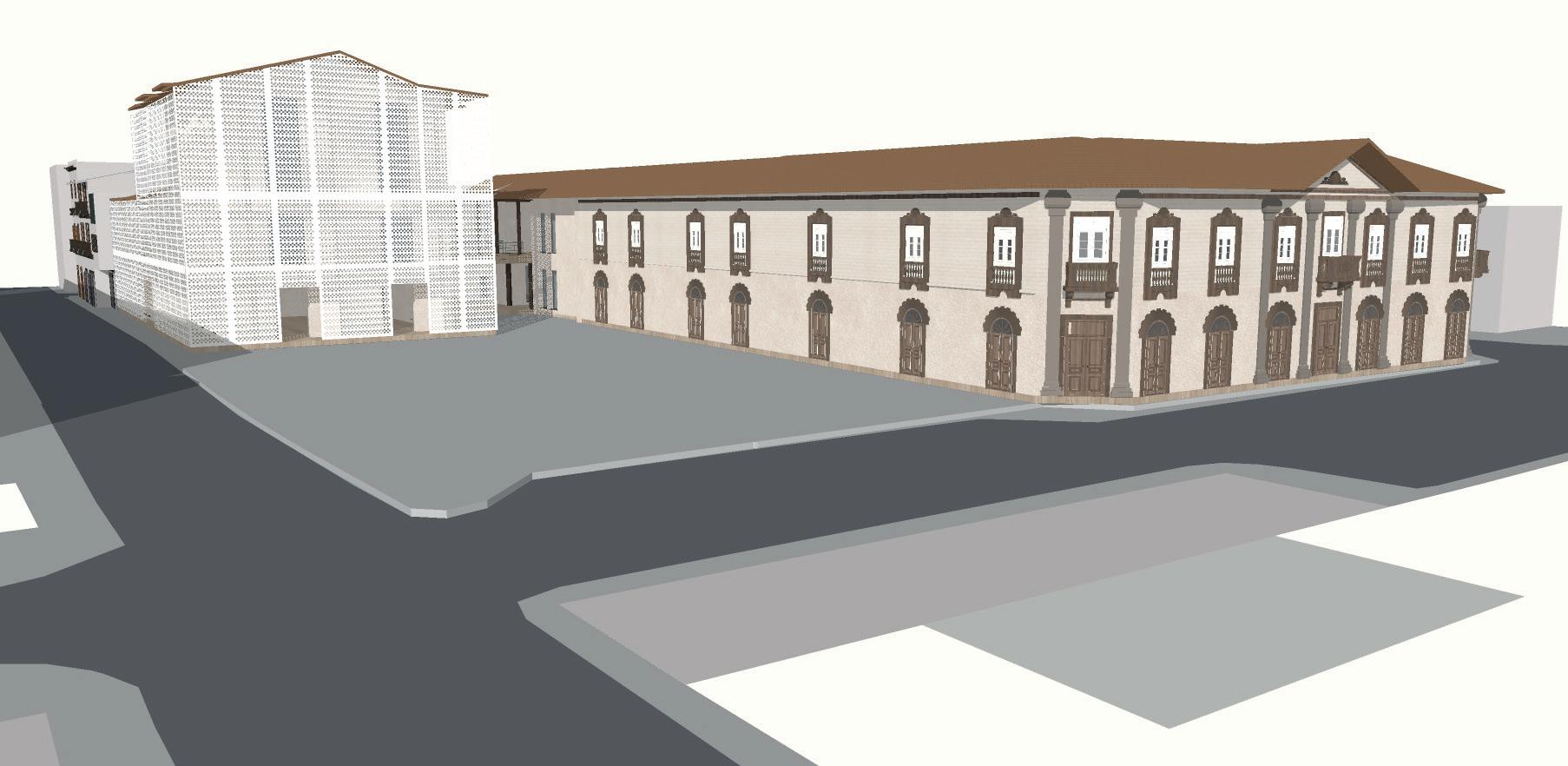

Ubicado en San Juan de Pasto, en el Centro Historico de la ciudad, se centra en la revitalización de un área urbana caracterizada por una dicotomía funcional y estética. Se propone la conservación de un edificio emblemático con un marcado carácter histórico, a la vez que se impulsa la renovación de un sector adyacente con un predominante uso comercial.
Las construcciones existentes han consolidado los centros ce manzana y han invadido los patios centrales.
Asi pues, se pretende liberar estos centros haciendo un uso del vacio como elemento importante y articulador de espacios, retomando la forma de construccion de antepasados.
Memoria conceptual: Concepto
- Respeta Culatas
No compite con alturas existentes
-Continuidad de ejes existentes
Elementos de diseño simples, parten de lineas existentes en el contexto
- Patios interiores
Recuperación de espacios internos
- Permeabilidad en primer piso, permite la transición
- Fachadas simples contraste con el contexto.

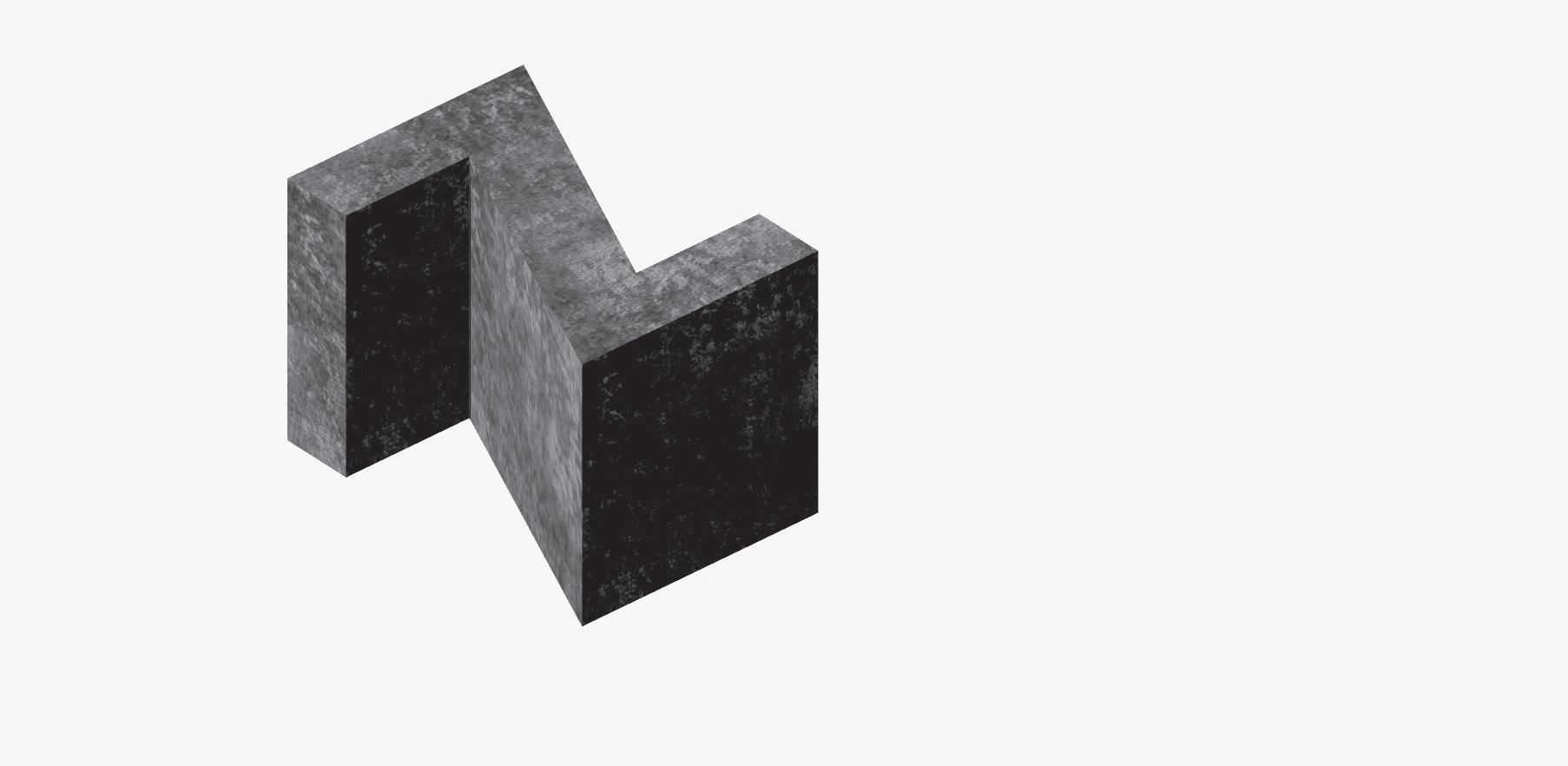

Esquema-boceto
Retroceso
Genera Un Nuevo Espacio
Permeable
Recuperación Del Espacio Público
Respeta Alturas

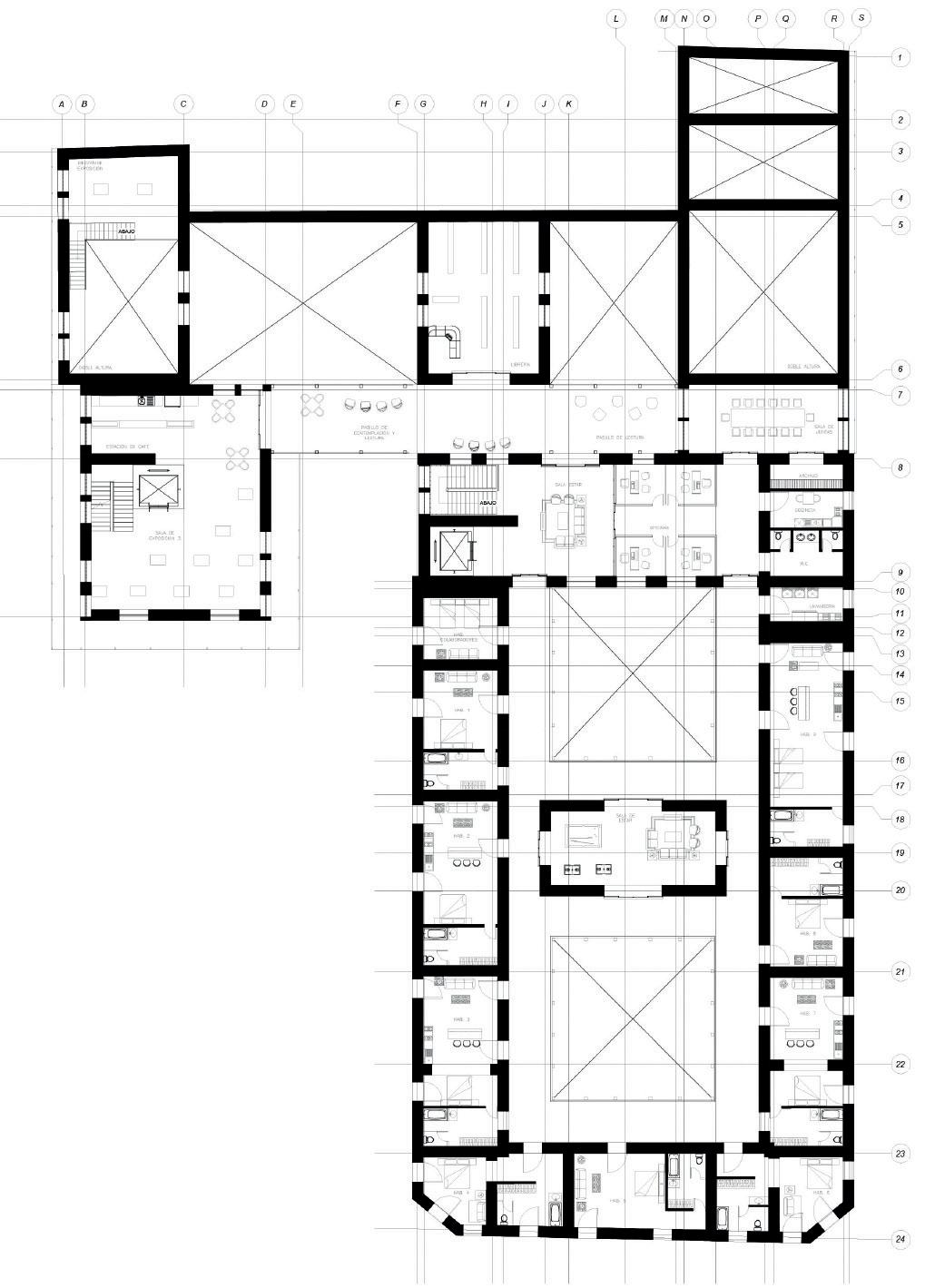

Hotel Boutique-Equipamiento Localización-concepto
Materialidad
- Recuperación de espacio público.
Proceso constructivo-Tapia pisada- Madera

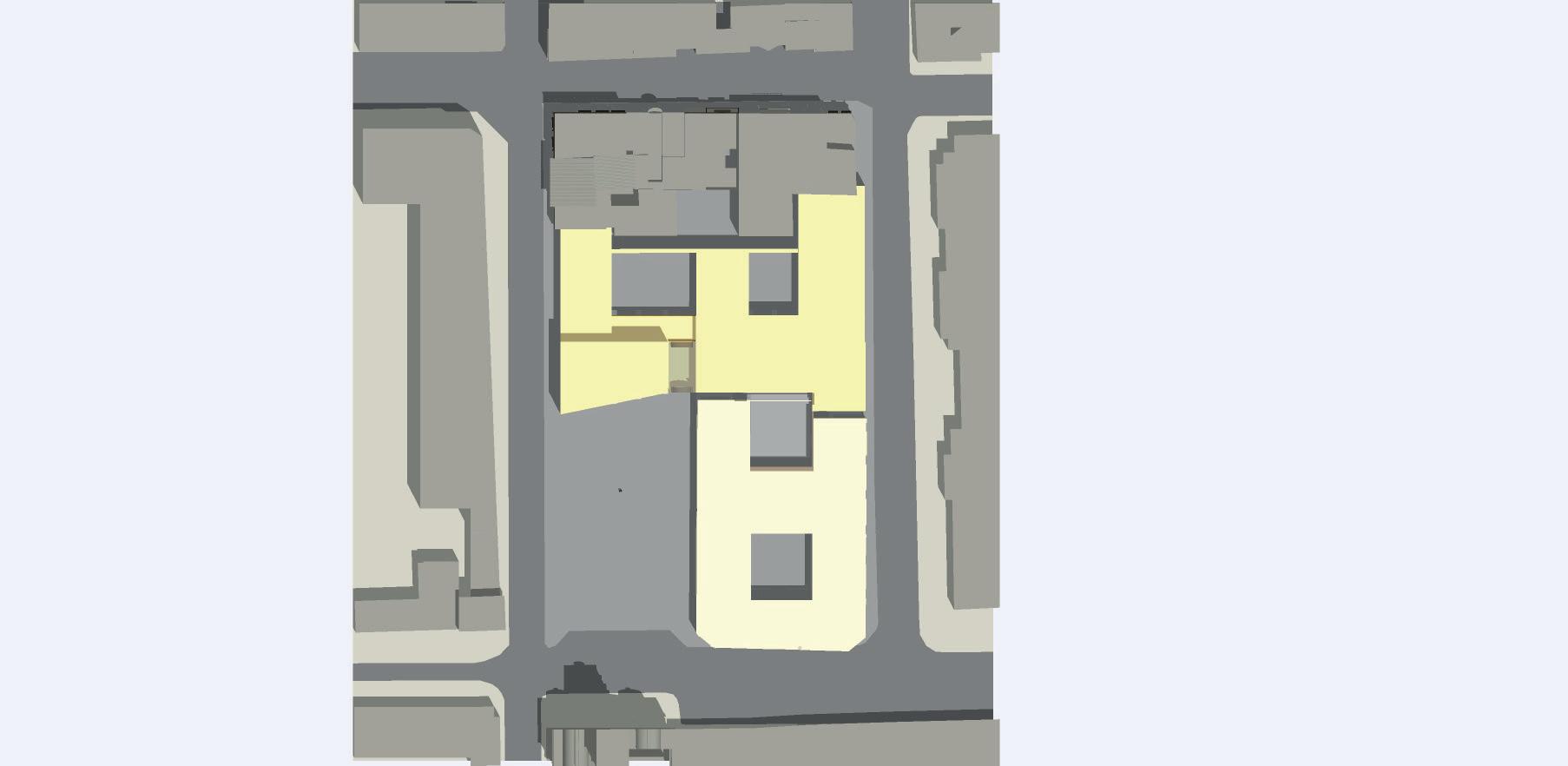

AREA BRUTA DE MANZANA: 5535 M2
AREA DE OCUPACION: 4259 M2 (77%)
INDICE DE OCUPACION: 0.76
INDICE DE CONSTRUCCION: 0.24
Paredes: El proceso constructivo, consiste en rellenar un encofrado con capas de tierra de 10 a 15 cm compactando cada una de ellas con un pistón. La tierra es una mezcla de arcilla, limo y arena, que puede contener también agregados mayores como grava y piedras.
Analizando el método constructivo, se omite el uso de asensor, y por los parámetros de edificaciones patrimoniales establecidas, se usa escaleras y rampas.

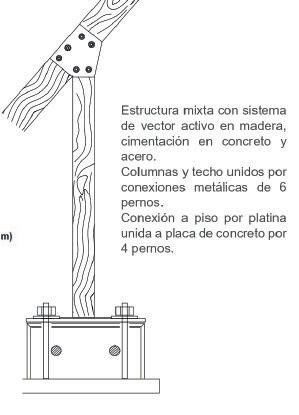

El Techo: Se Compone De Cerchas Y Listones De Amarre En Madera Ubicados Cada 60cm
Techos inclinados de 2-4 aguas para continuar con el estilo patrimonial existente, sin embargo se implementa la teja pizarra para diferenciar material y apariencia
Nariño
Pasto
se excava la tierra del sitio
pisar-asentar
Se realiza el trabajo de acentamiento
Final
Formaleta
se mezcla con 6% de cemento para estabilidad
Herencia
Hotel Boutique-Equipamiento
Estructural - Cubiertas

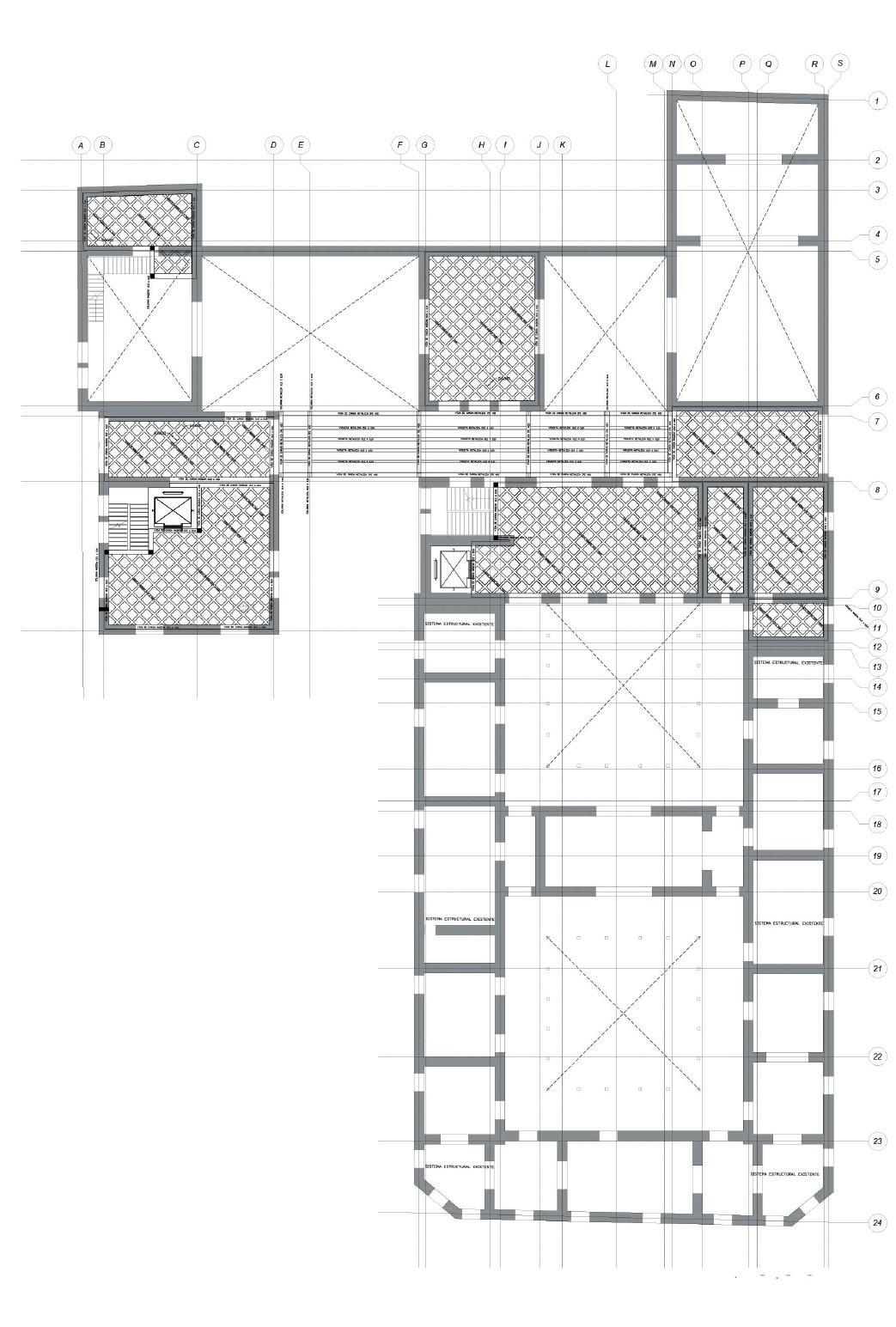

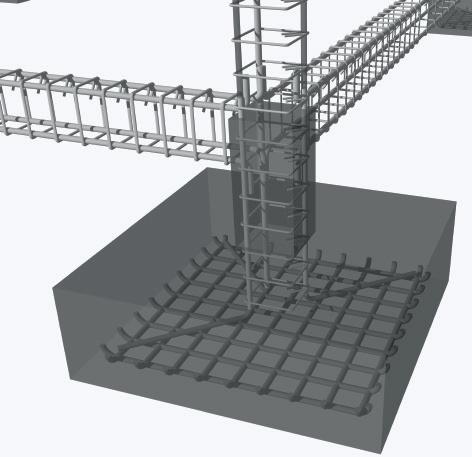

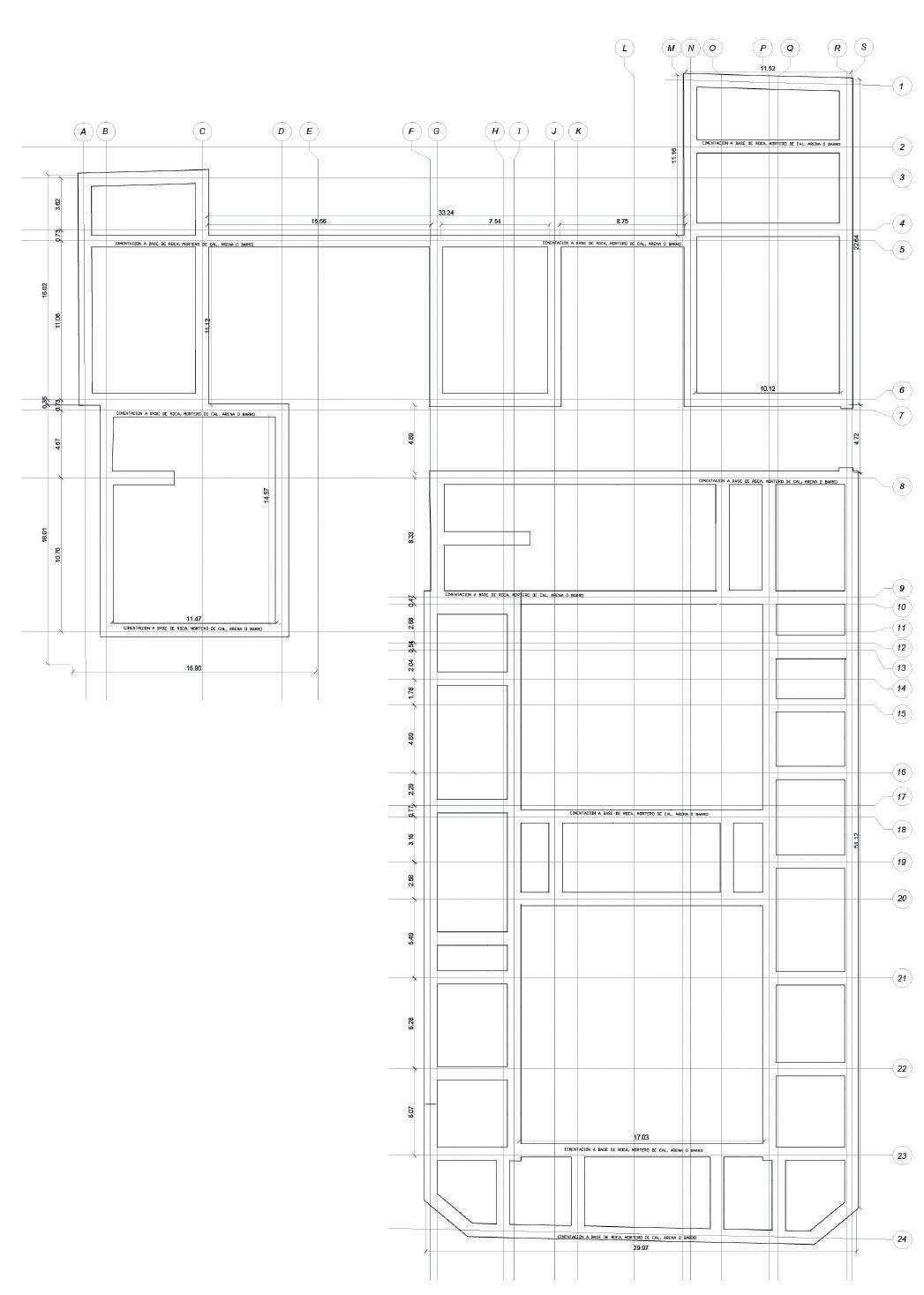

CIMENTACIÓN

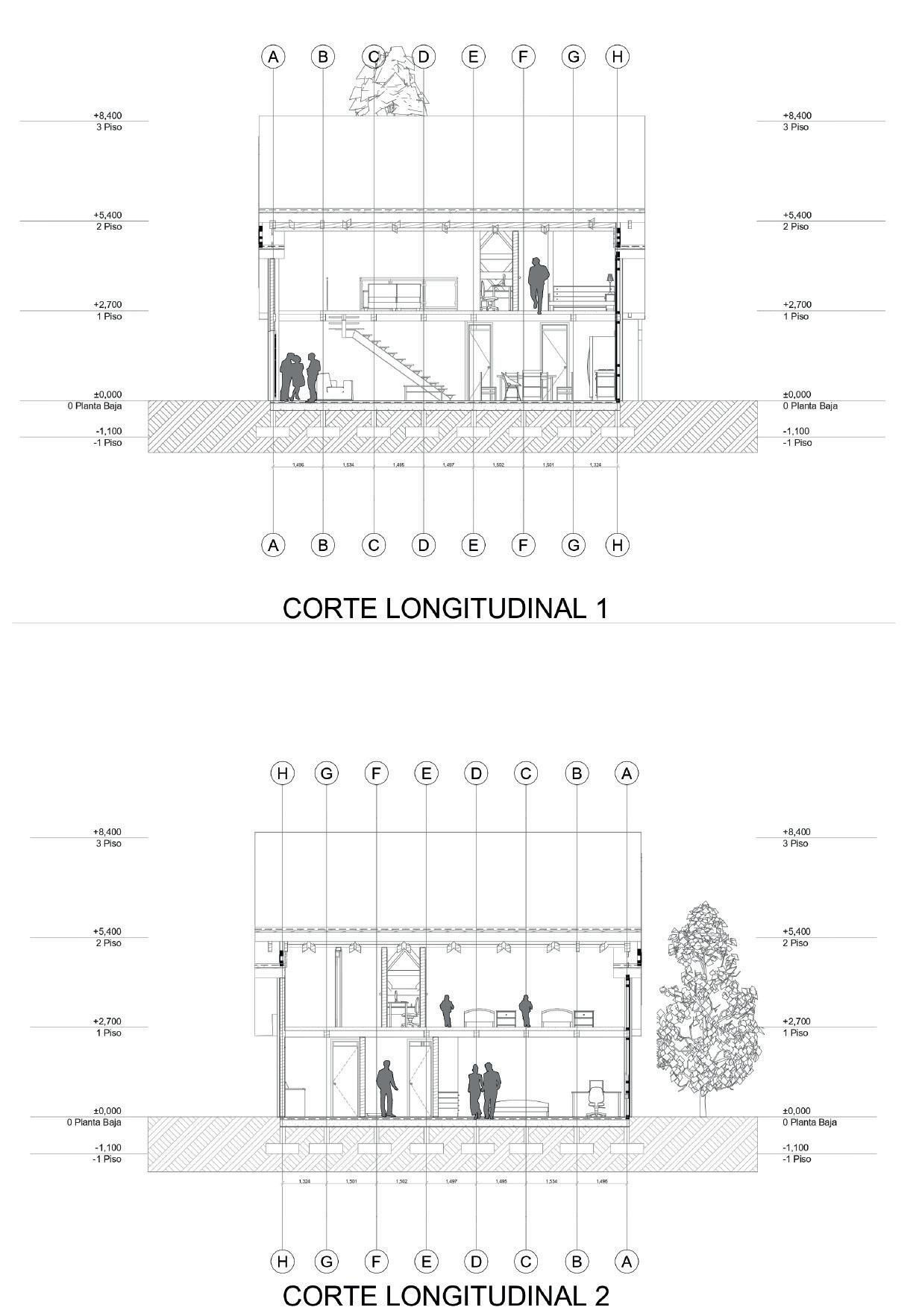

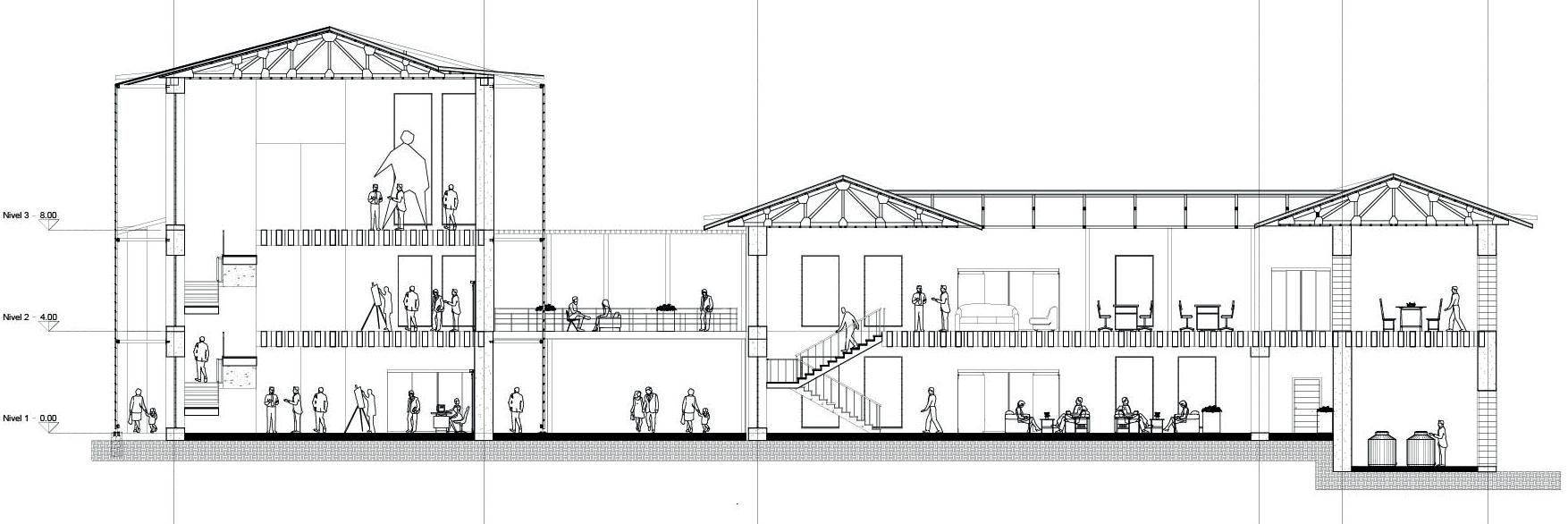

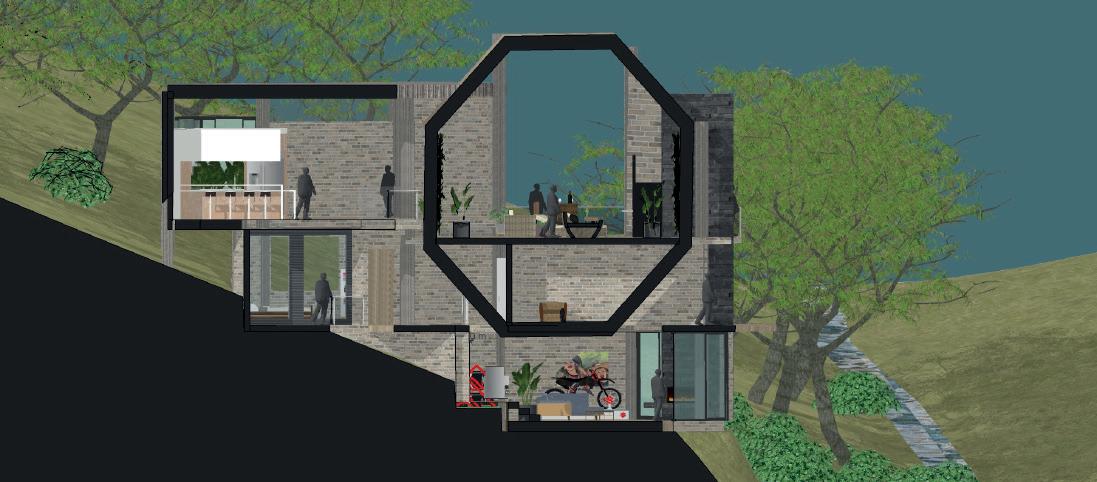

CORTE TRANSVERSAL
Hotel Boutique-Equipamiento Cortes
Aldea Ayni
Vivienda Colectiva
TALLER N° 06
Proyecto Periferia Vivienda
Información
Año: 2023
Acerca del proyecto:
Vivienda colectiva comunitaria autosostenible.
El corregimiento de Obonuco, se encuentra a 5km de la ciudad de Pasto, en las estribaciones de las faldas del Volcán Galeras.
Vivienda colectiva localización.concepto

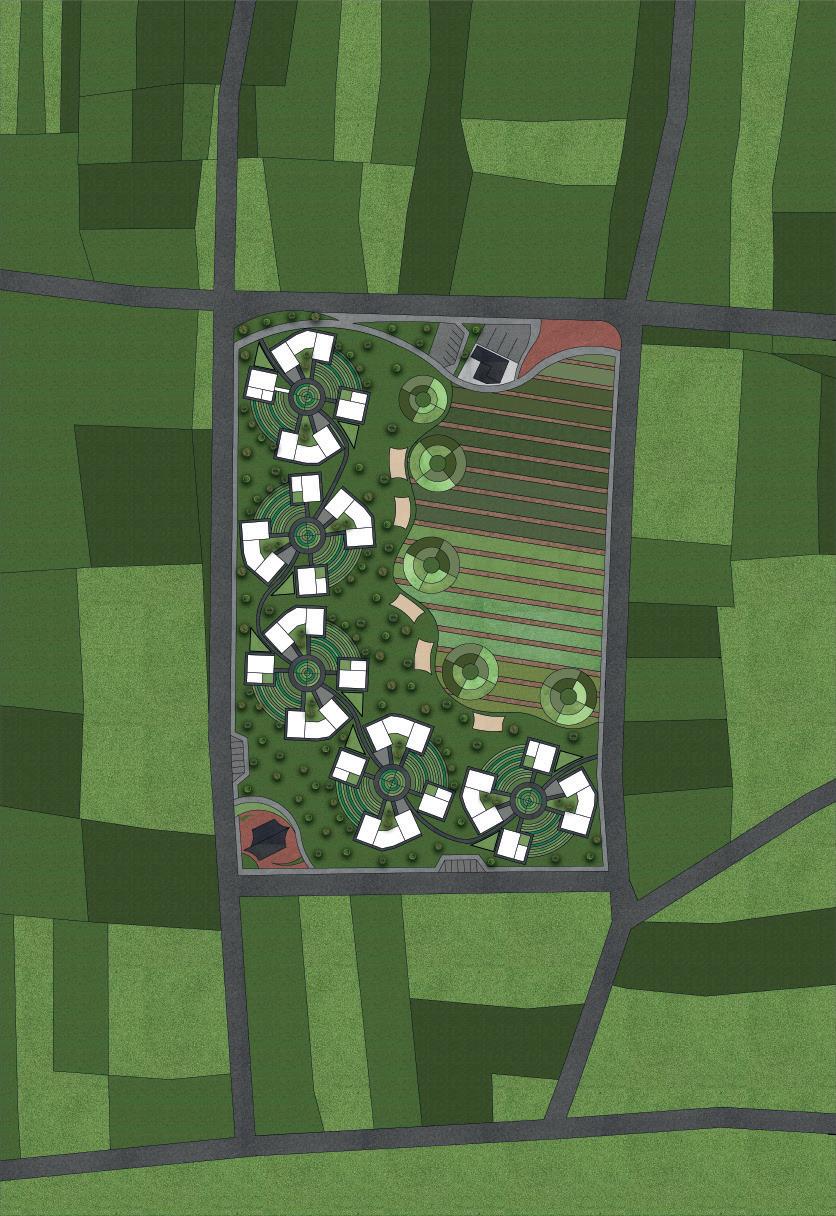

"Este proyecto de vivienda colectiva inspira en la Chacana para crear una comunidad interconectada y autosuficiente. Se abstrae la forma de la Chacana para el emplazamiento del proyecto, evocando la cosmovisión andina al integrar espacios para la vida comunitaria y la producción sostenible, reflejando los ciclos de la naturaleza y la cooperación. Al igual que el camino Inca unía territorios, esta propuesta busca enlazar a sus habitantes en un sistema de apoyo mutuo y bienestar colectivo."

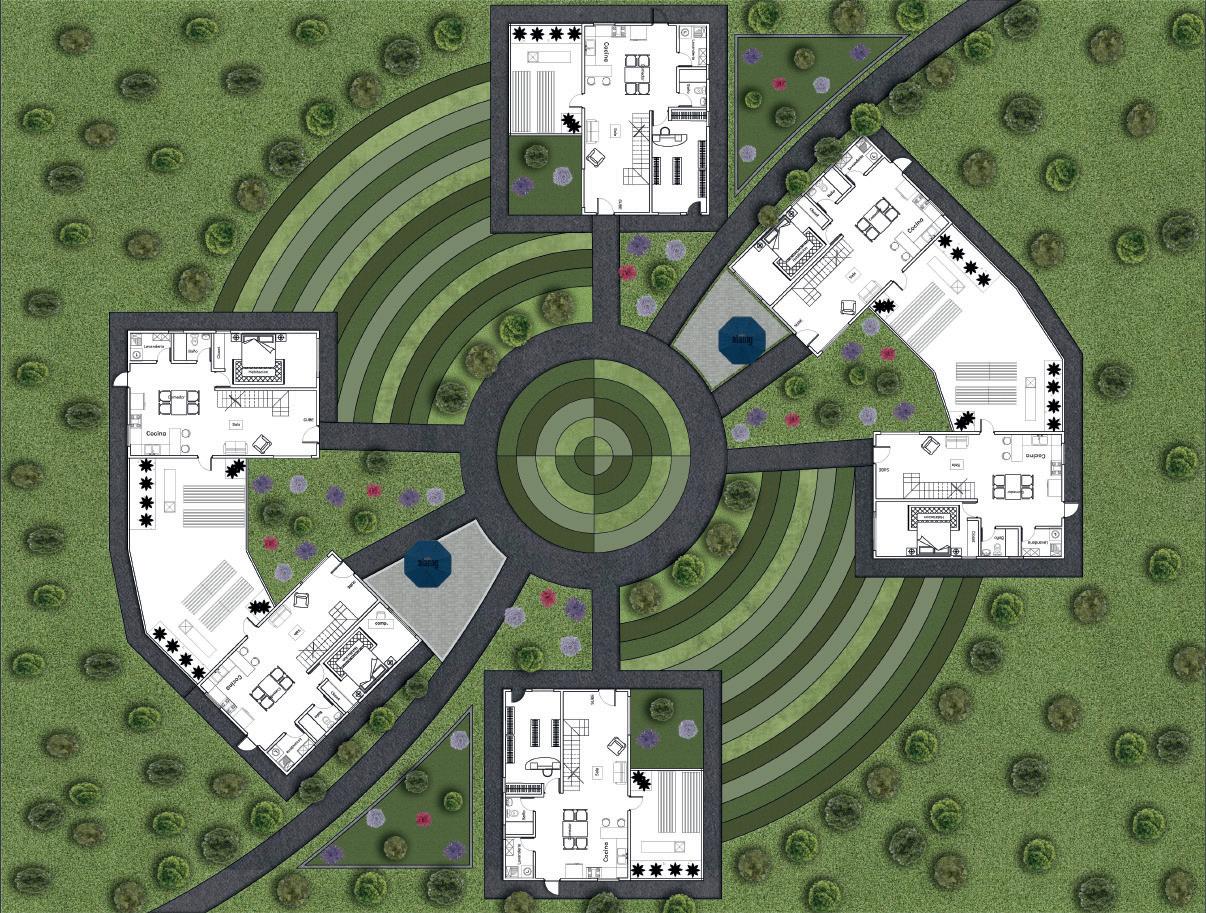

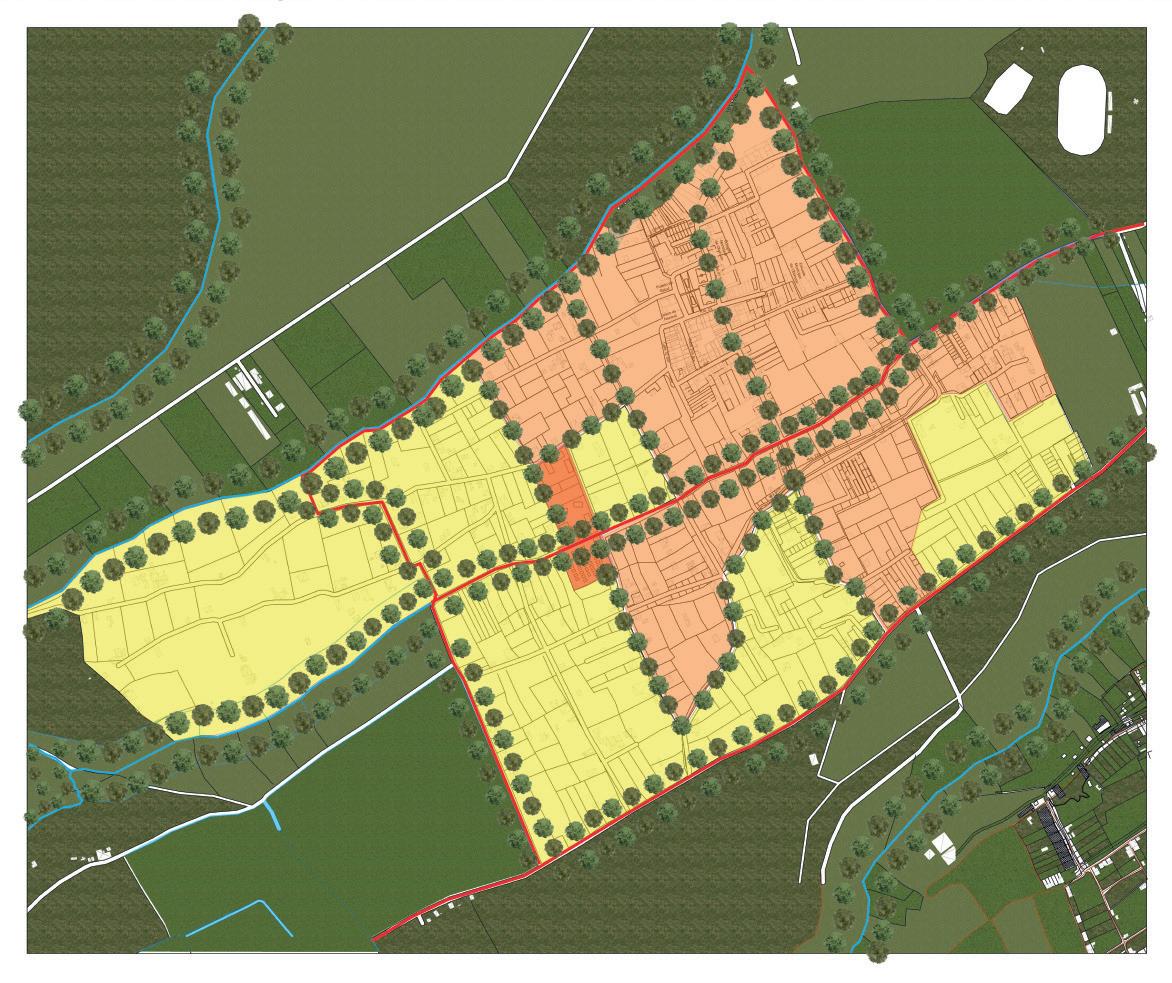

Se implanta dentro del área de transición de Obonuco, busca frenar el crecimiento no planificado, se superpone una franja de transición mediante una tipología de vivienda productiva, la cual nos permite, persuadir a las vecindades para copiar este modelo de implantación, Ademas se plantea una red de equipamientos, tanto para la Aldea, como para el Corregimiento, que dan soporte a las actividades productivas. está conformado por cinco módulos en forma de cruz andina compuesto por 6 Unidades de vivienda y áreas productivas.
Límites.
Norte:
Corregimiento de Mapachico.
Corregimiento de Gualmatán y Jongovito
Oriente:
Área urbana del Mpio de Pasto
Occidente:
Mpios de Tangua y Yacuanquer
Características:
Altura: 2800 m.s.n.m
Temperatura: 12°c
Área de trabajo: 30.000 m²
Área del lote: 400 m²
Nariño
Pasto
Obonuco
La Chakana Puente a lo alto
