“La felicidad de las personas es directamente proporcional al espacio arquitectónico diseñado en el que viven”
Le Corbusier.
INTRODUCCION
Para la composición de este portafolio se abordarán temas referentes al habitar del usuario en la arquitectura, los cuales se definiran concretamente en cada uno de los semestres indicados y explicando cuál es el énfasis en el que se centró dicha etapa. En él se evidencia todo el proceso evolutivo de las difentes habilidades, capacidades y la formación académica que he adquirido; será la recopilación de todos los proyectos arquitectónicos, ilustraciones y demás trabajos desarrollados en el transcurso de la carrera.
iINFORMACIÓN ACADEMICA:
Básica primaria:
Escuela Maria Goretti
Escuela Santo Tomás
Soy Esthefanie Guacán, tengo 25 años, estudiante de Arquitectura de la Universidad de Nariño en Colombia, a lo largo de mi carrera, he aprendido a ver la Arquitectura como una forma de vida, me caracterizo por ser una persona activa, creativa. líder a la hora de desarrollar proyectos, me gusta el diseño de interiores, la arquitectura orgánica, prosesos del diseño creativo.
Con una mirada objetiva hacia la arquitectura ecológica y coherente con su entrono, con capacidad para proyectar y diseñar espacios arquitectonicos y urbanos, siempre teniendo en cuenta la solución proyectual de manera integral que permita un impacto positivo en la comunidad, la ciudad y el planeta.
INTERESES
Fotografía y edición
Pintar
Saxofón
Makeup Art
Viajar
Básica secundaria:
I.E.T. San Juan Bautista.
Técnico:
Investigación Judicial - Colsup
Universitaria:
Universidad de Nariño
En curso
Idiomas: Español Ingles básico
HABILIDADES
Software:
AutoCAD
Revit
SketchUp Illustrator
Photoshop
PROYECTOS
01
El pequeño Timy Espacialidad
02
Casa “El Molino” vivienda.
03
Casa del árbol Hotel Boutique Equipamiento.
04
Biblioteca Libertad Equipamiento
Equipamiento H.B
Patrimonio
01Espacialidad
El pequeño Timy
TALLER N° 01
Introducción, Proyecto, Espacio y refugio.
Información:
Año: 2021
Área: 2800 m²
Acerca del proyecto:
Ejercicio libre, abstracto, producto del análisis figurativo de 3 conceptos, que nos generó un videojuego, aplicando funciones básicas, relación de forma, volumen y espacio, interrelaciones espaciales.
Maqueta fusión
De cada concepto, se realizó una maqueta, y de la fusión de las 3 nace una nueva.
Fotos y boceto

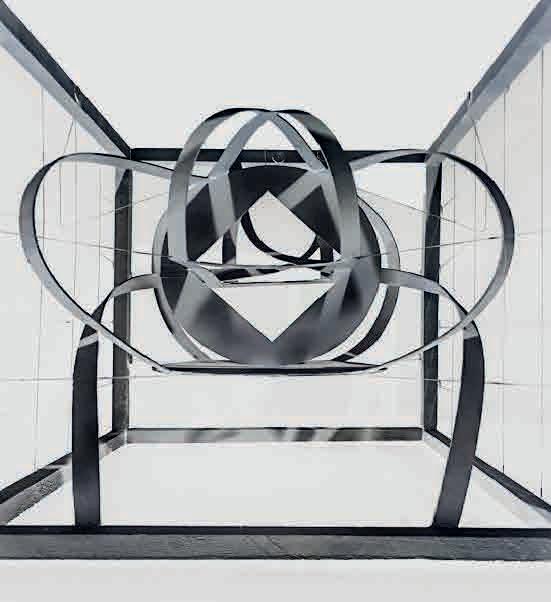

Las maquetas se fotografiaron dentro de una caja de espejos, se forman nuevas espacialidades, se abtraen formas predominantes y se dibujan sobre una retícula.
De las emociones que genera el videojuego, representadas en las maquetas, nacen 3 conceptos: - Incertidumbre - tensión - persistencia.

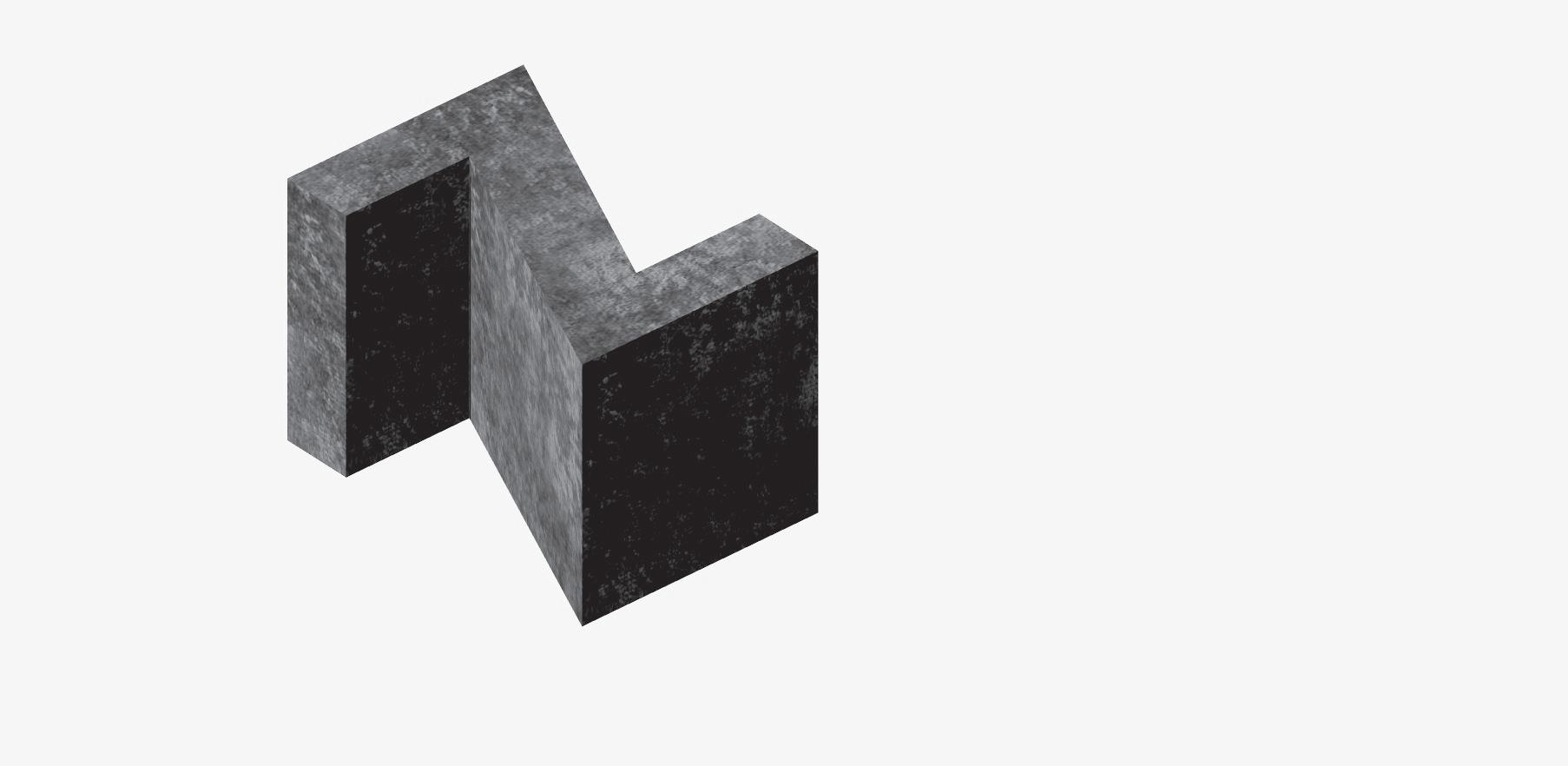

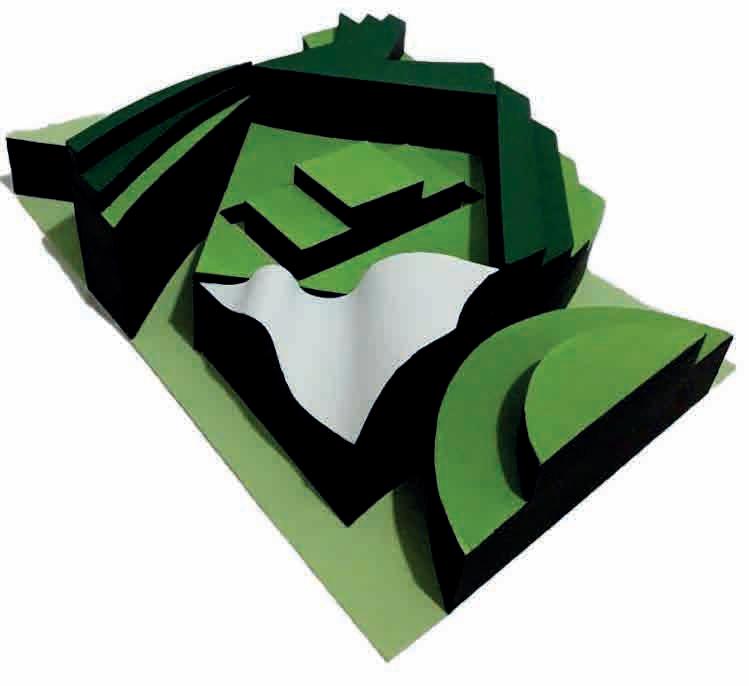

Maqueta campo-relieve
Maquitea volumétrica a partir de las líneas del boceto anterior.
Maqueta Germen
Fusiona la maqueta de Campo-relieve y las fotografias espaciales de la maqueta fusión.

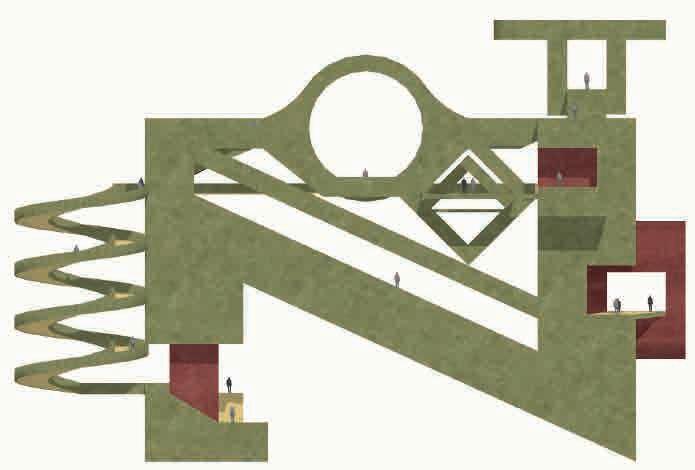

Espacialidad
Composición y concepto
Campo Z
Asignación “Campo Z”, se fusionan con las geometrias de la maqueta germen, y las funciones básicas (aproximar, acceder, recorrer, permanecer)

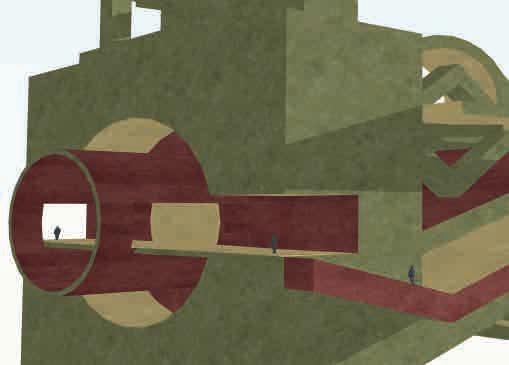

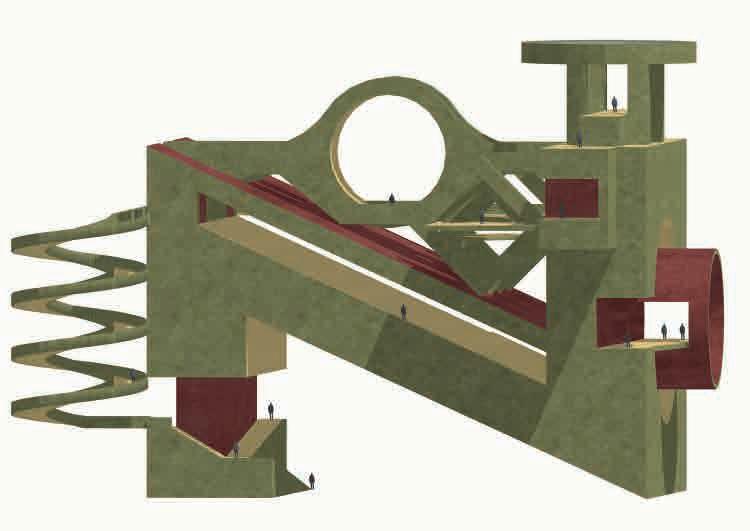

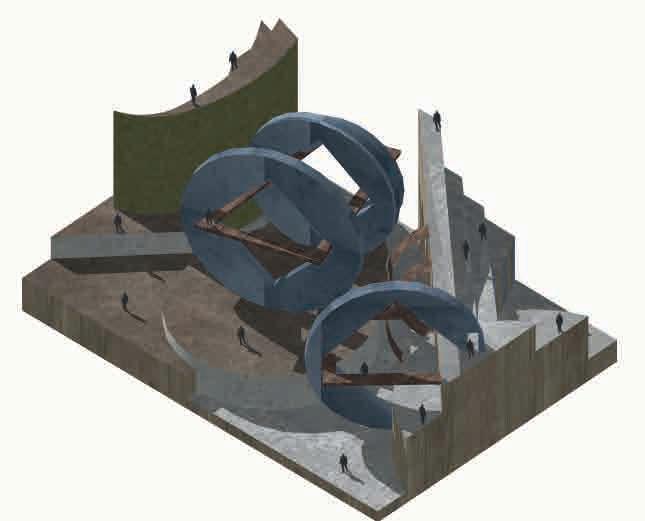

Maqueta final.
Fusiona la maqueta de Campo-relieve y las fotografias espaciales de la maqueta fusión.
Videojuego Maqueta figurativa Maqueta abstracta

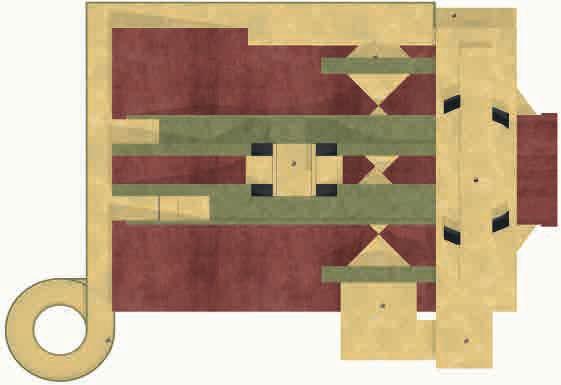

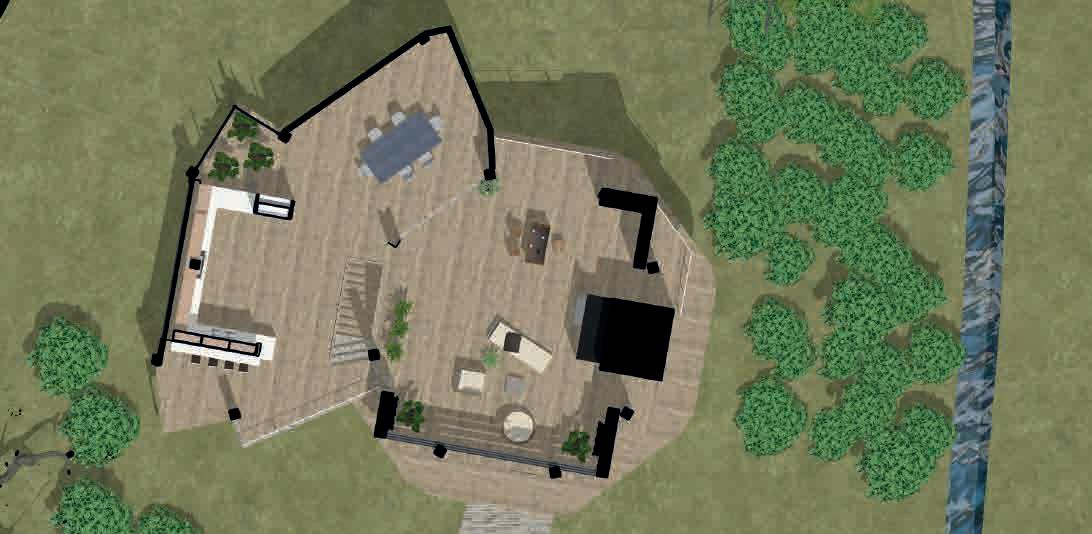

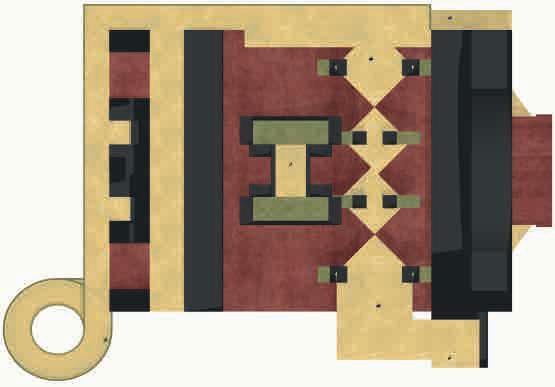

Planta de cubiertas

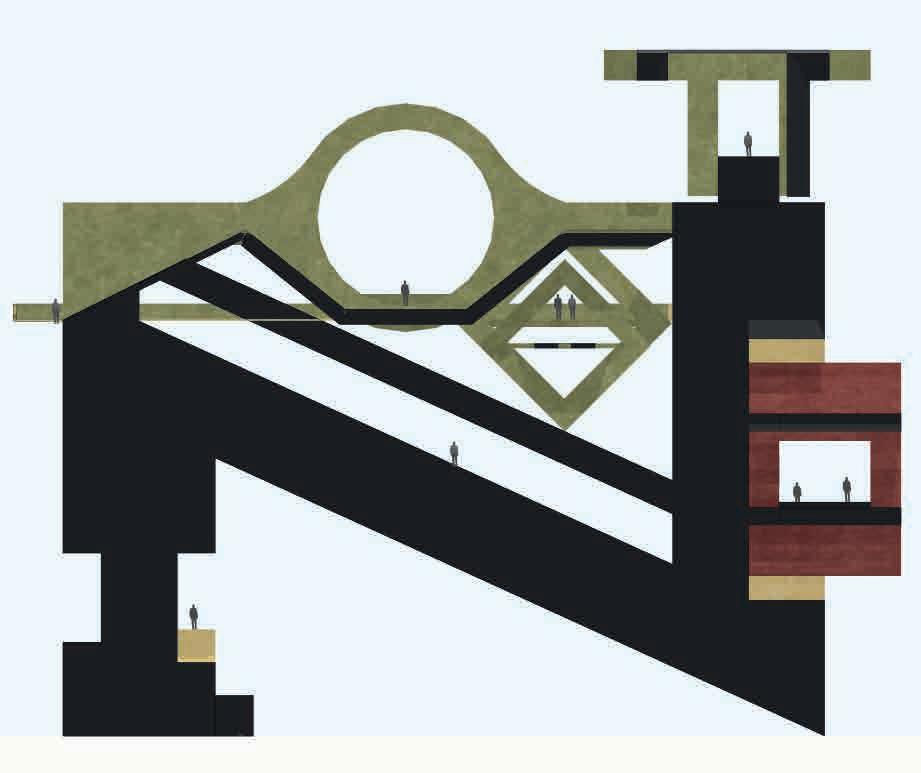

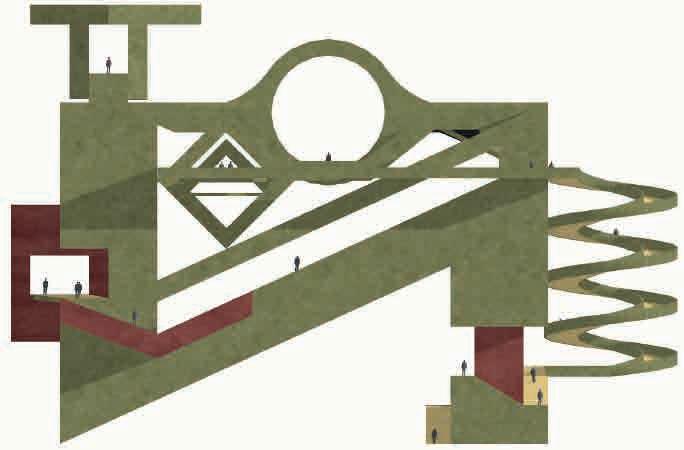

Corte longitudinal B´
Planta 2
Planta 3
Planta 4

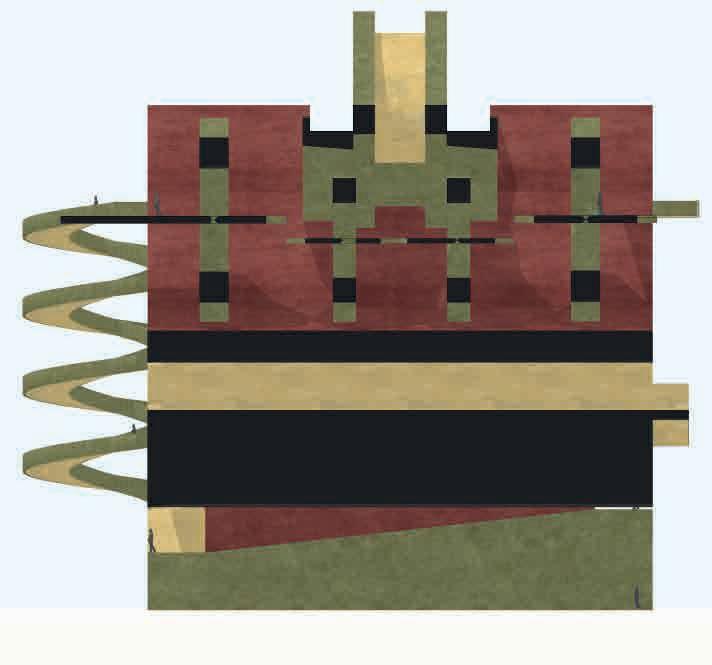

Espacialidad Fachadas y perpectivas
PERPECTIVAS

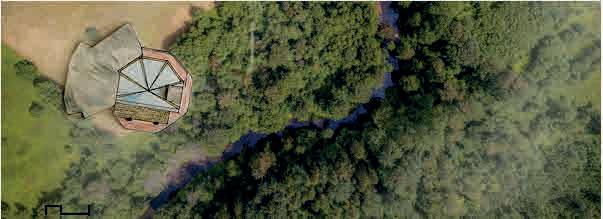

Casa “El Molino”
Bioclimática.
Usuario: Tatan Mejía
corredor de Freestyle Motocross colombiano, campeón sudamericano en Ecuador y subcampeón latinoamericano en Chile. Es el deportista más destacado en su disciplina en Colombia y uno de los mejores en Latinoamérica.
Vivienda excenta, rodeada por un entorno natural, faccil acceso, a 5 minutos del casco urbano.
Clima frio, humedad 85% , se busca mantener el calor dentro de la casa, situando las caras mas largas del proyecto con dirección Este-Oeste, para aprovechar captar el sol durante el dia, sus paredes en mamposteria, y su piso de madera ayudan a conservar el calor dentro la casa, al igual que la la chimenea que distribuye y guarda el calor.
-
-
-
Materialidad.
Proyecto hecho en mamposeteria, zapatas en concreto armado, para su implantación se terrace el terreno, sobre la pendiente en la que se ubica, (30%)

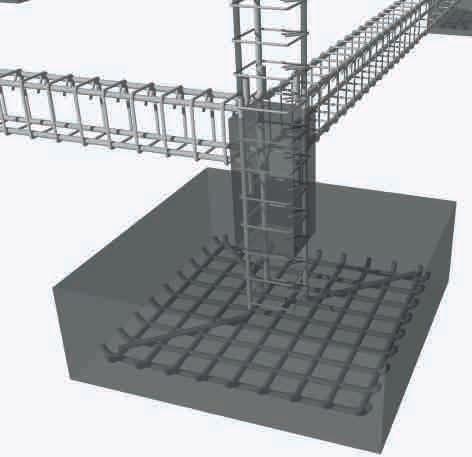

Planta cimentación Detalle zapata
Nariño
La Llanada

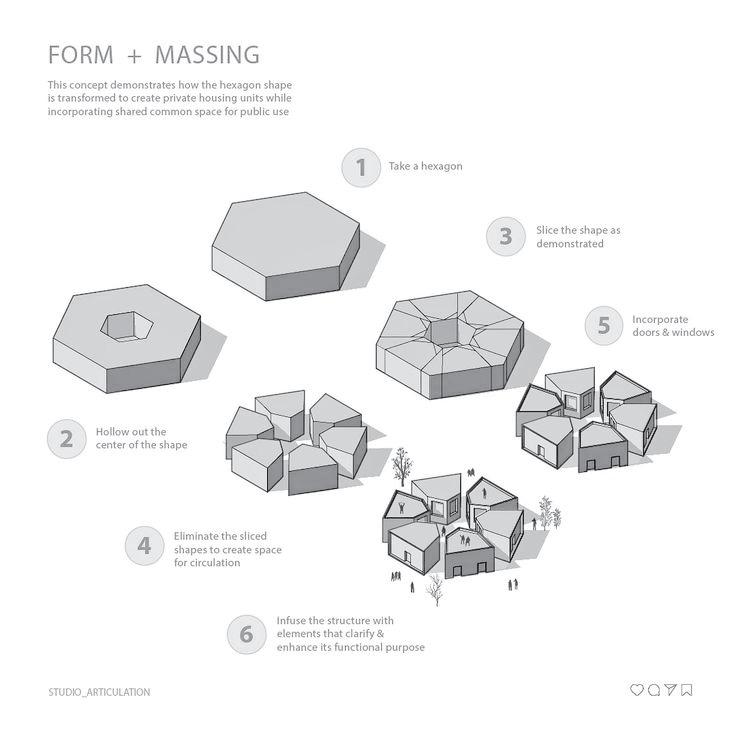

Molino de mina+Hexágono
- Barrera árborea contra el viento
Rico en Fitotectura
excelentes visuales
Temperatura promedio: 15°
Terraceo
Casa “El Molino”
Vivienda

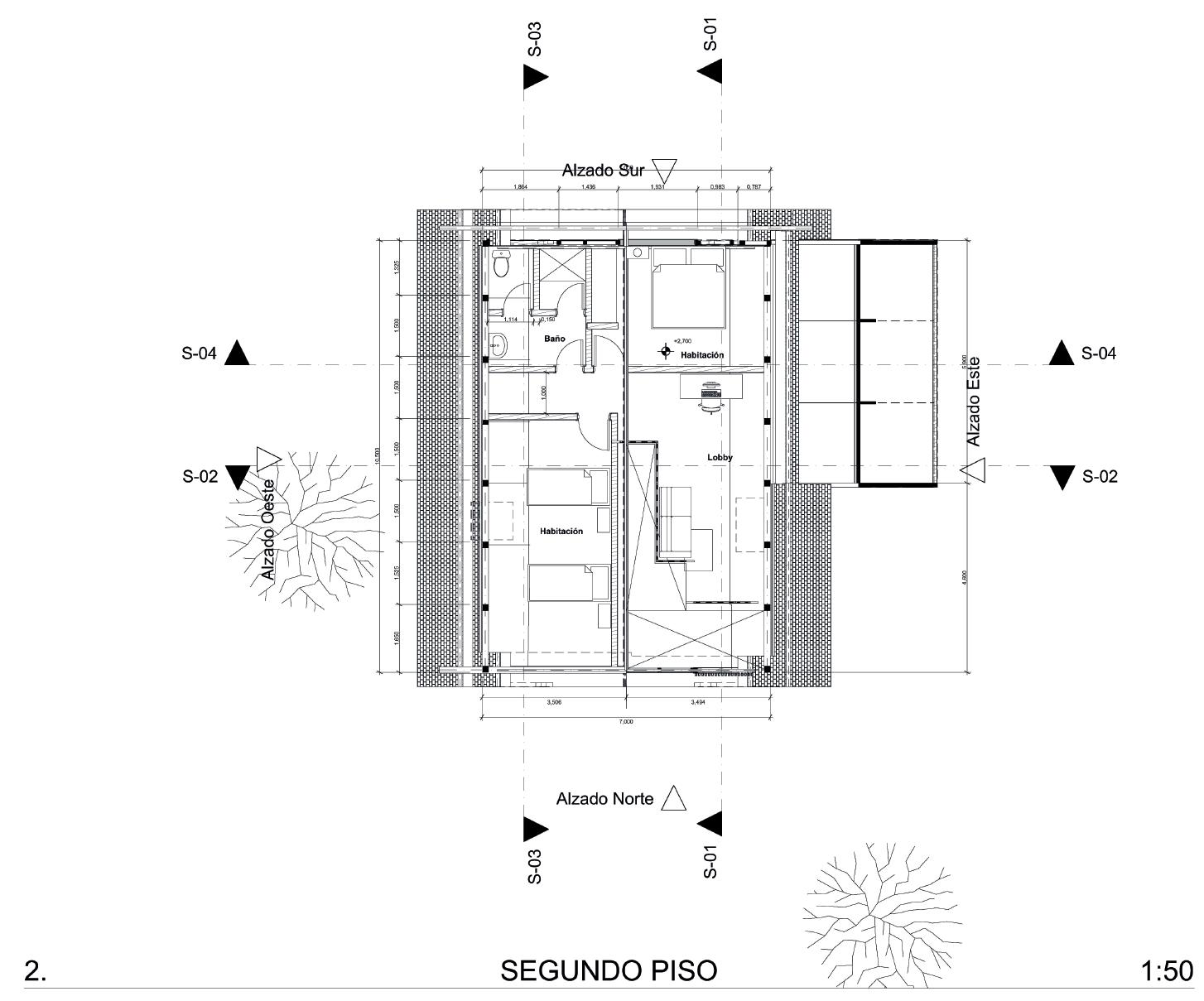

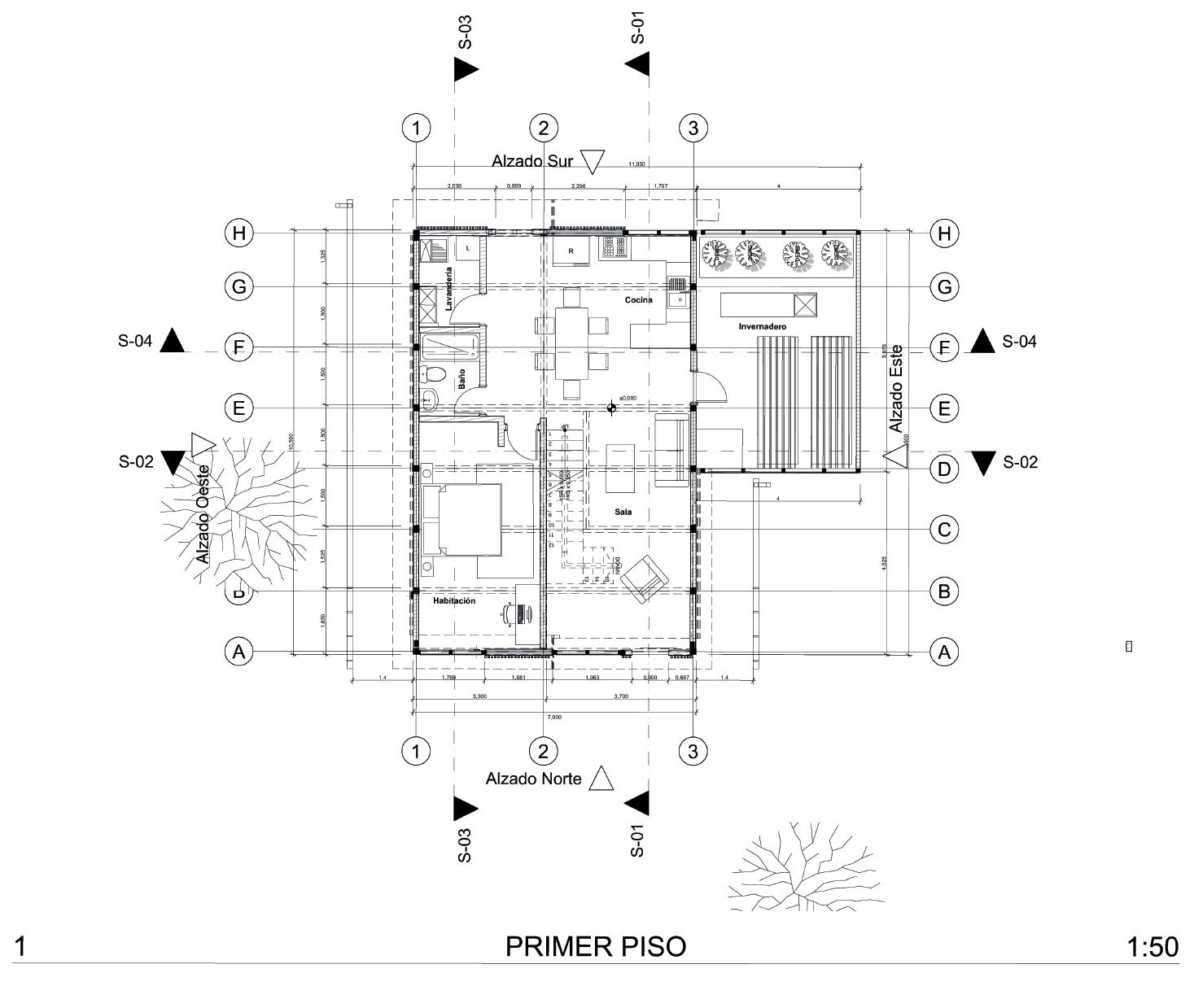

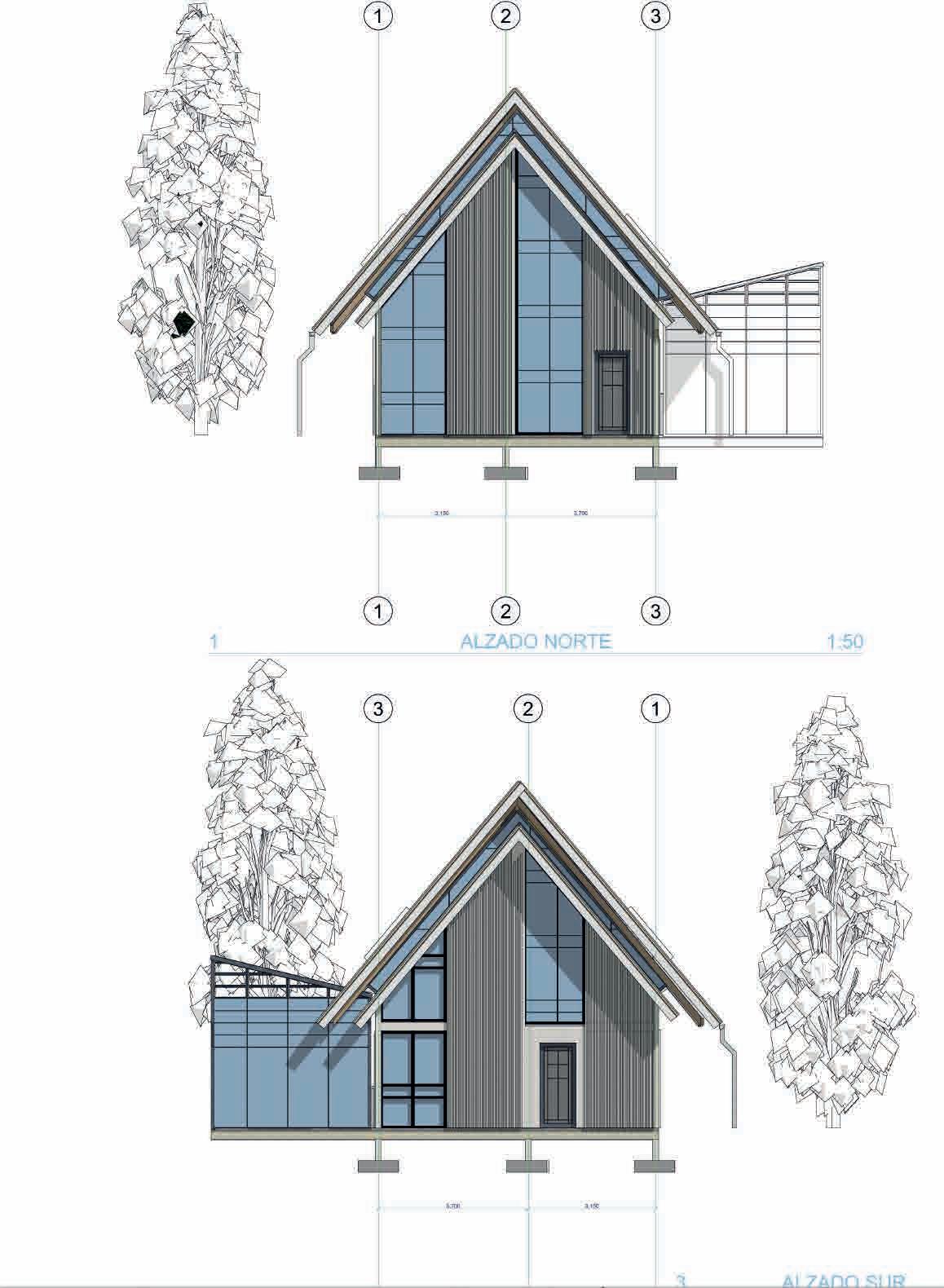

Planimetría- Fachadas

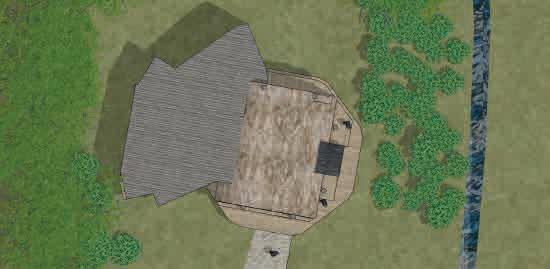

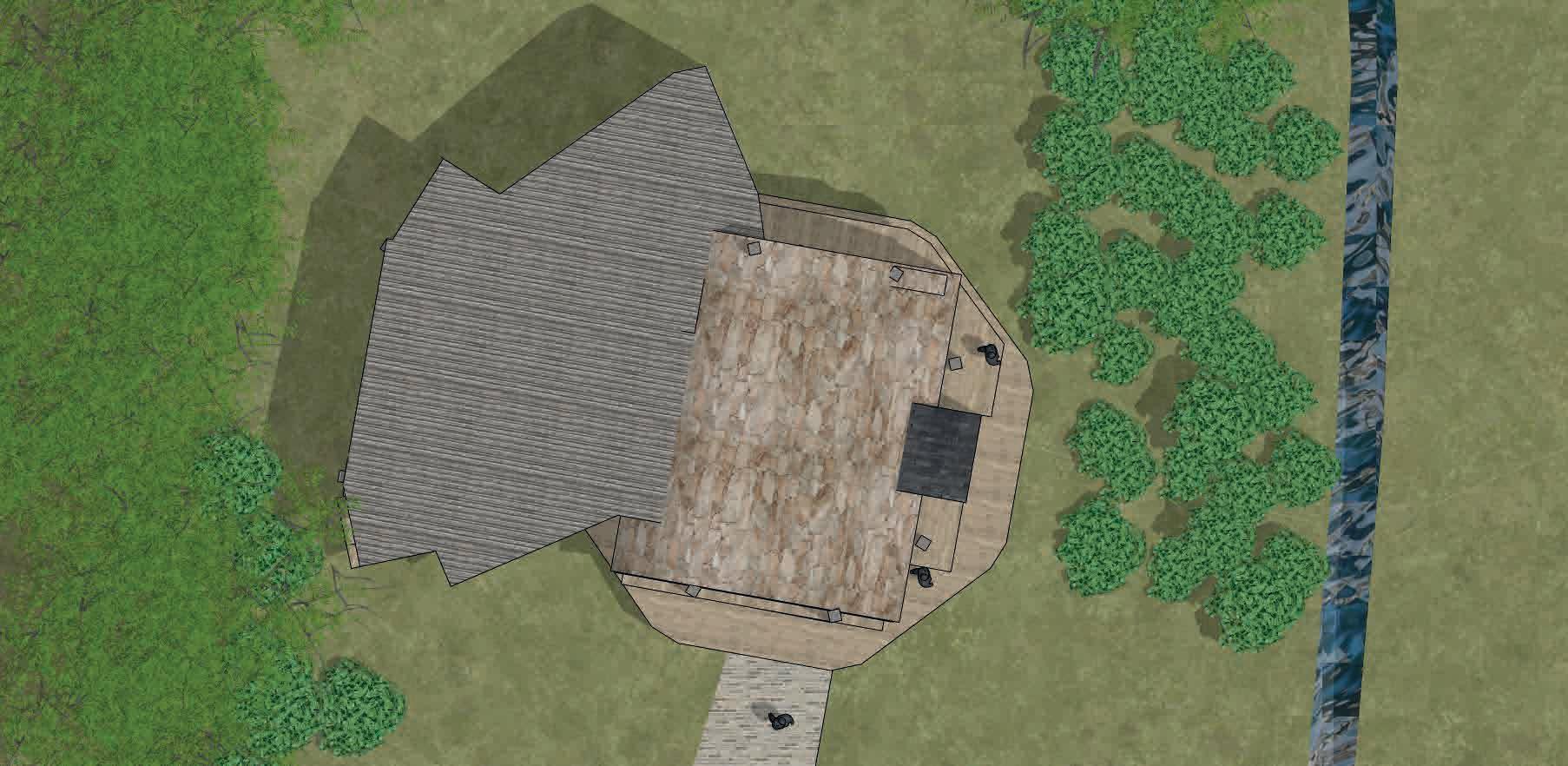

CUBIERTAS
1. Sala-estudiio de exibición
2. habitación principal 3. Habitación de las niñas

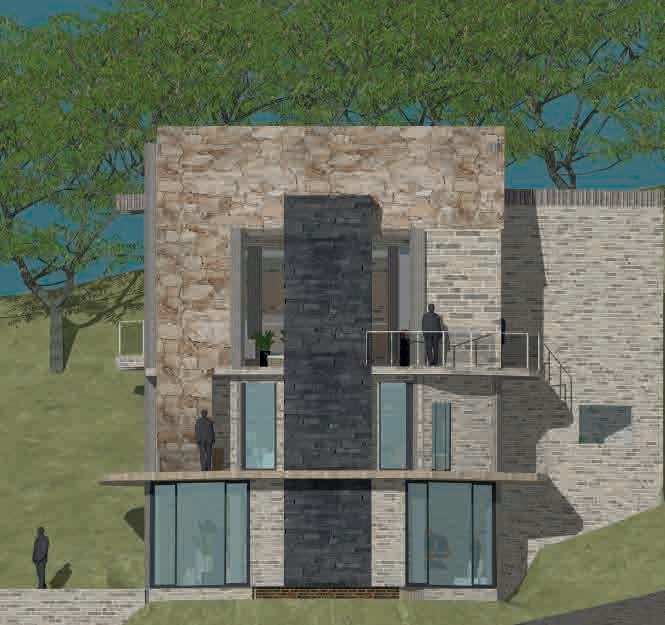

Fachada este

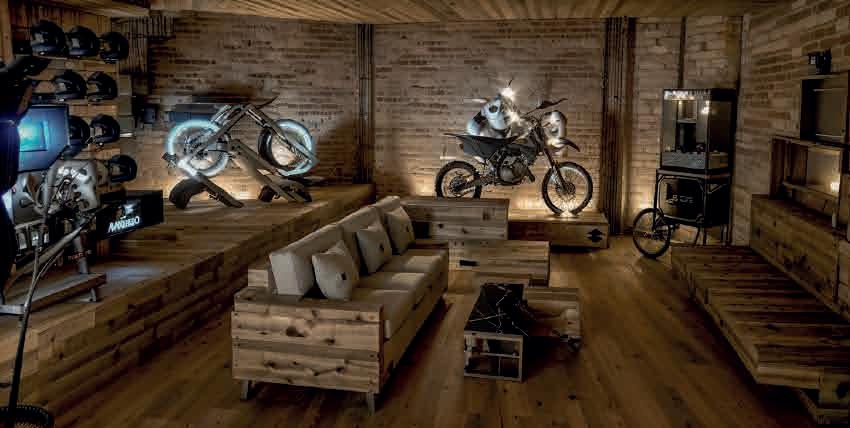

Espacio corazón - Sala - Estudia de exibición
Terraza social Habitación principal Casa “El Molino”

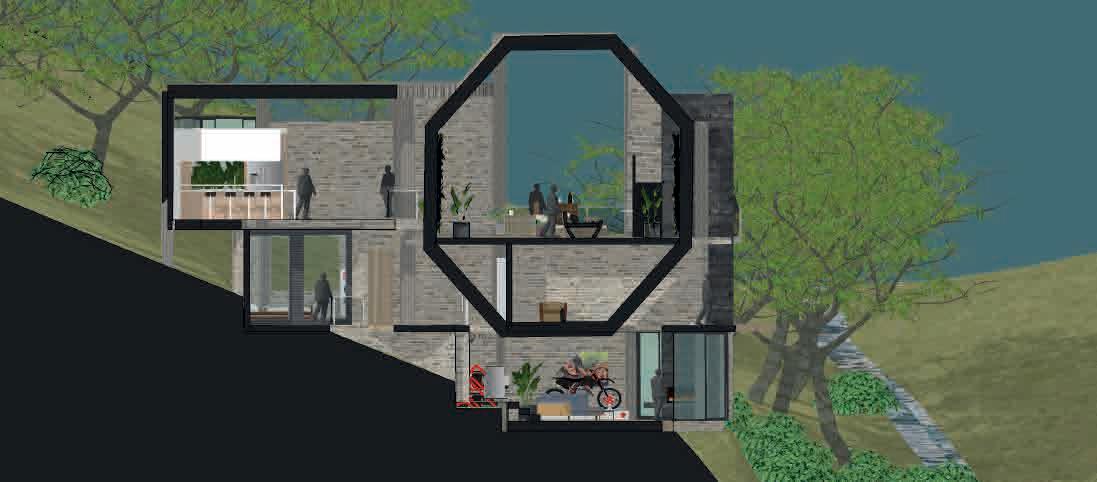

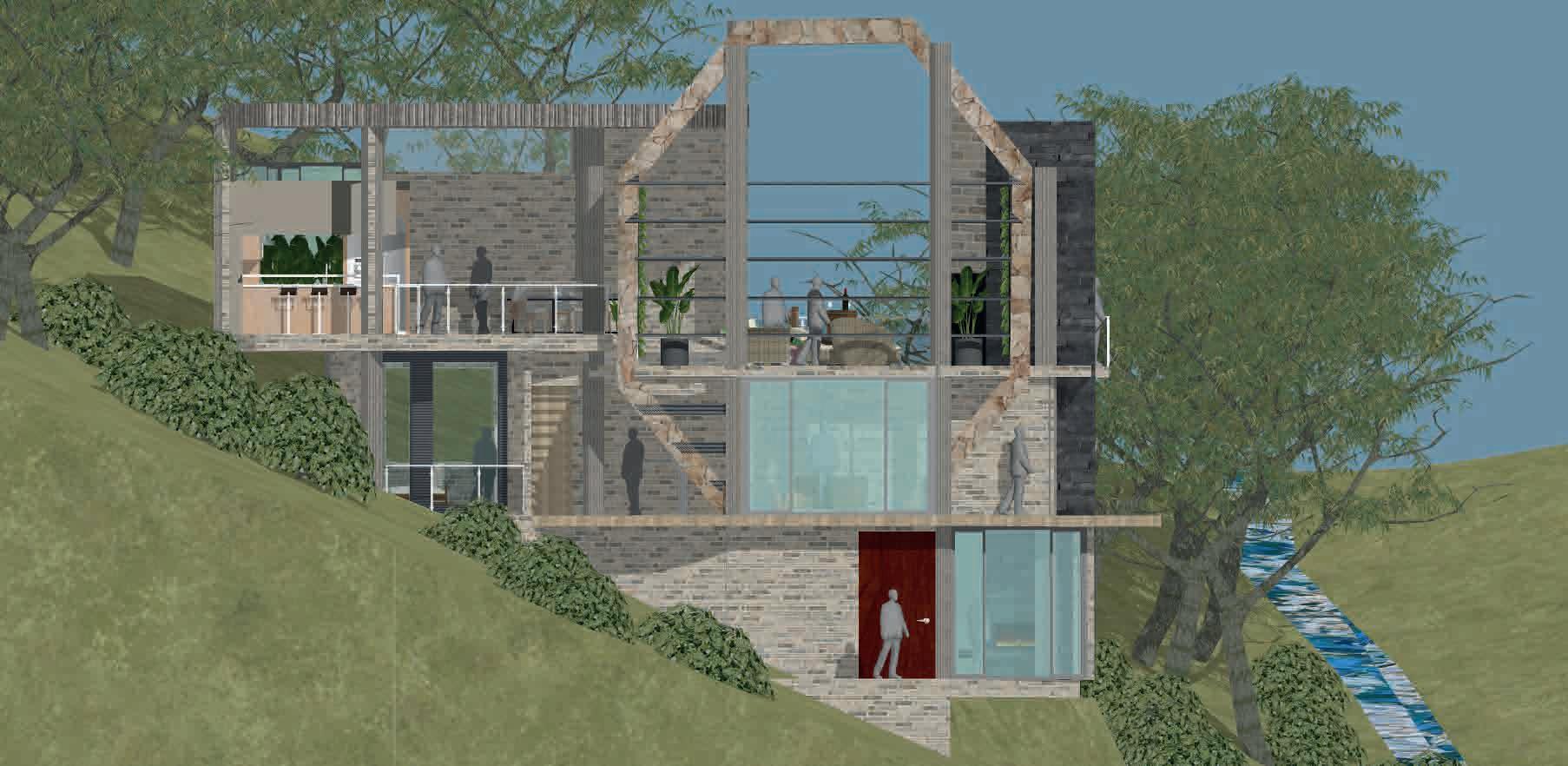

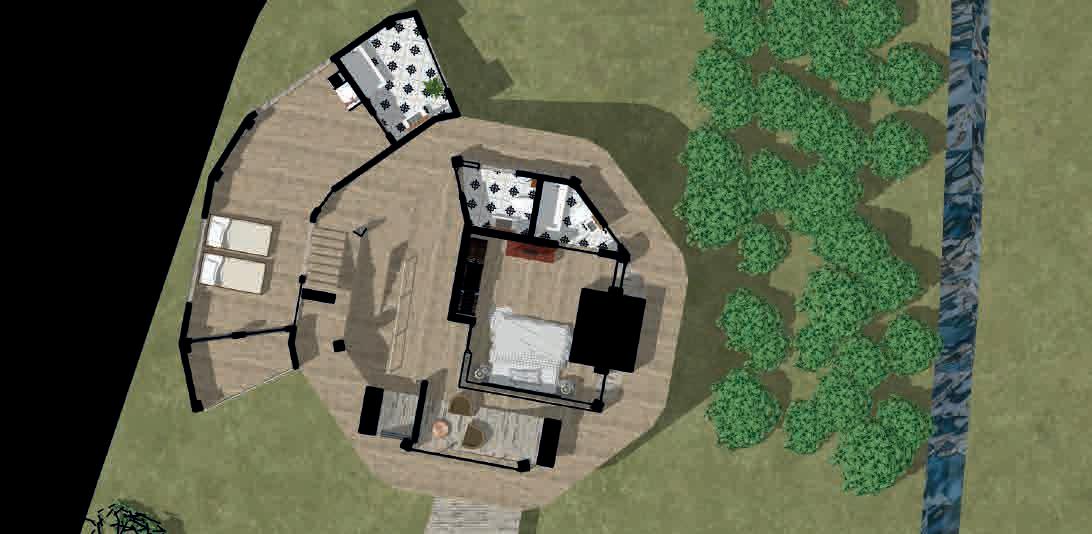

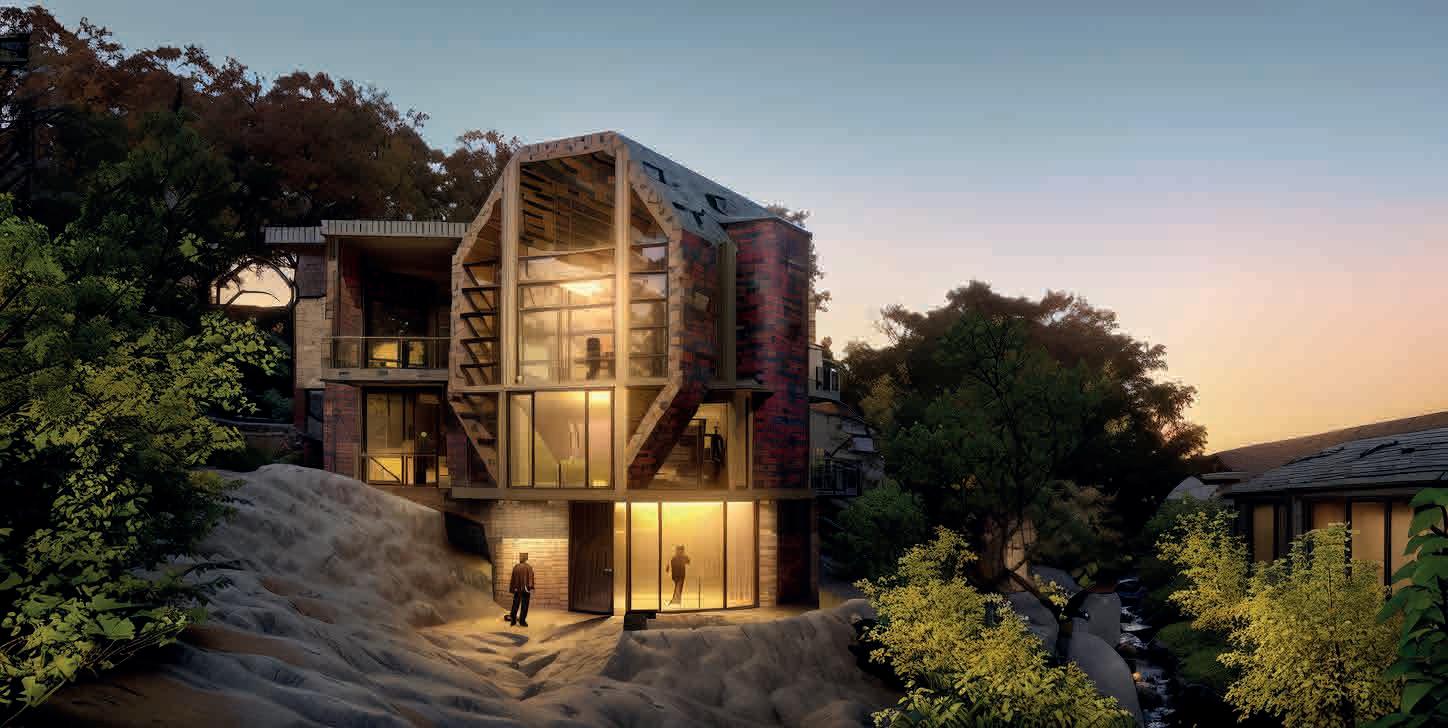

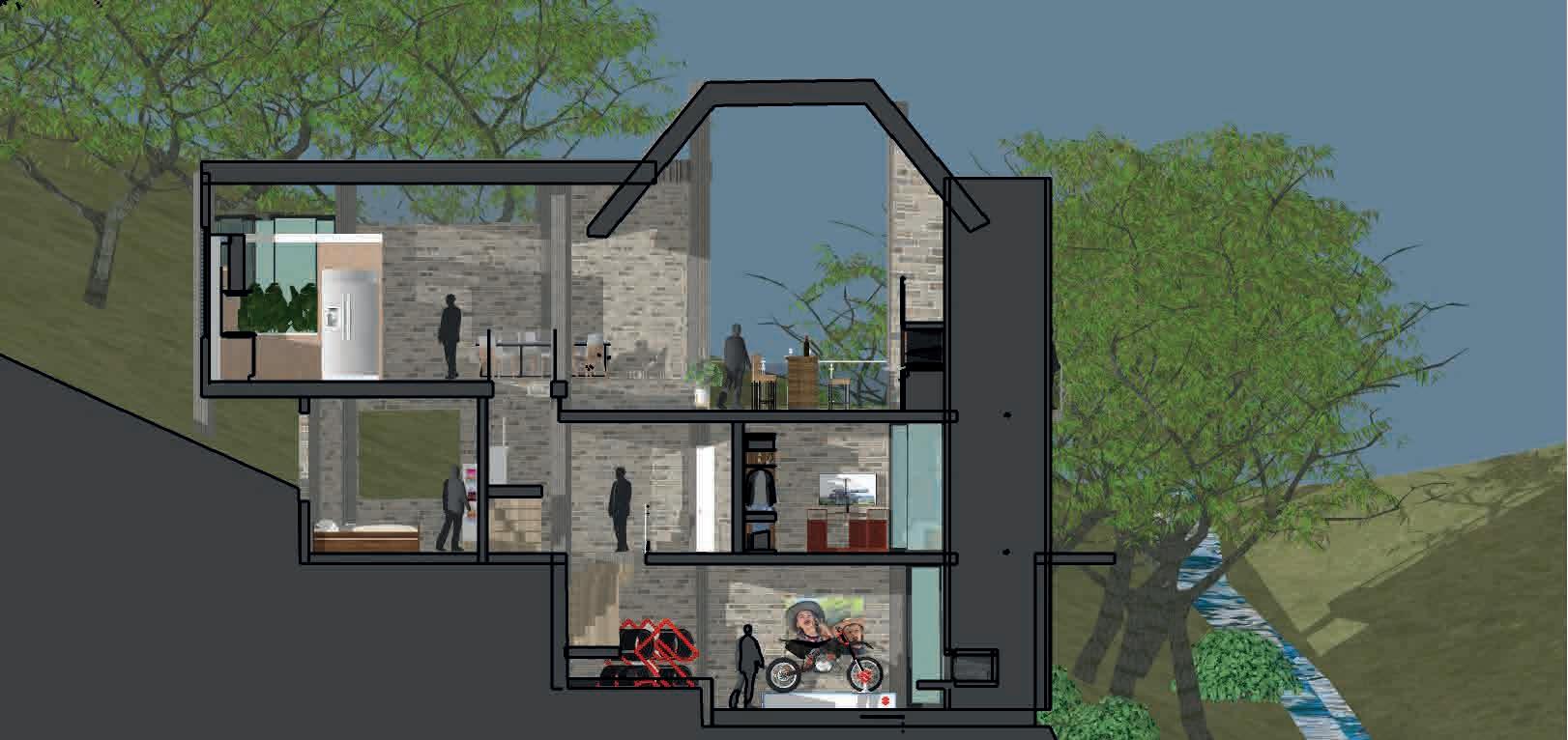

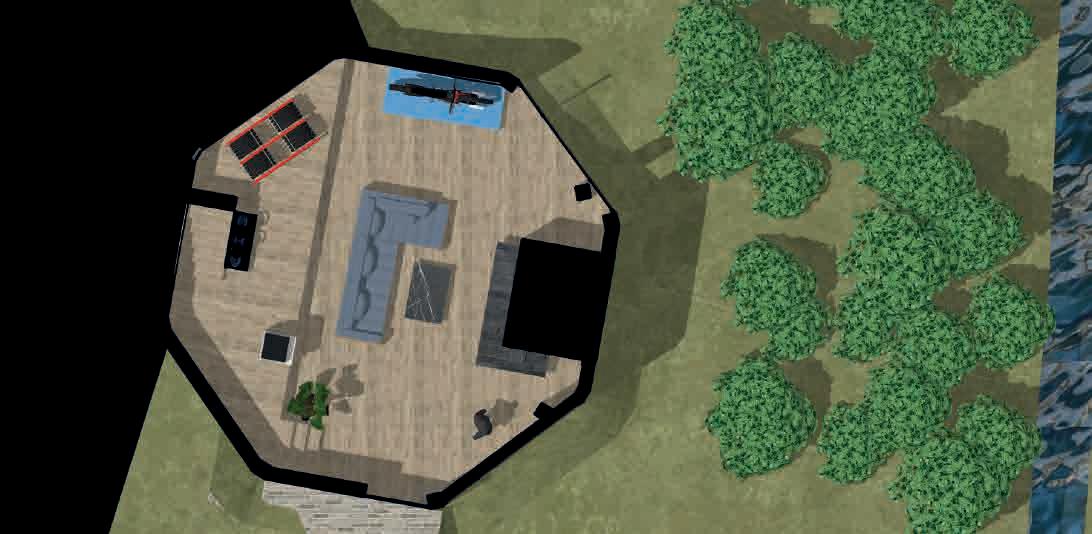

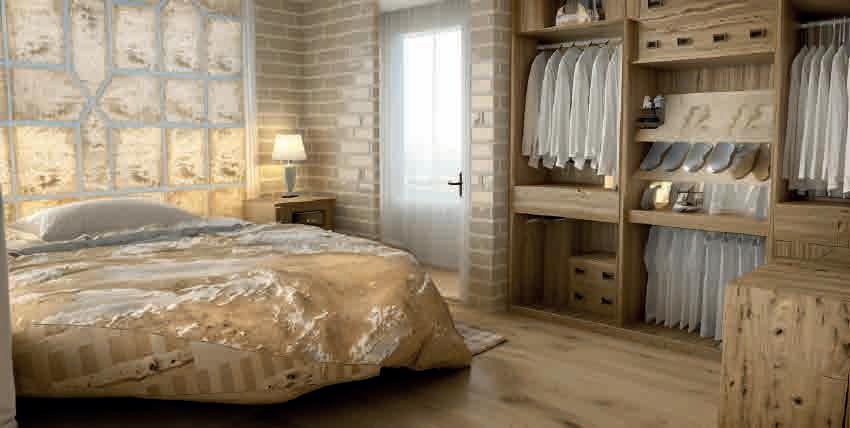

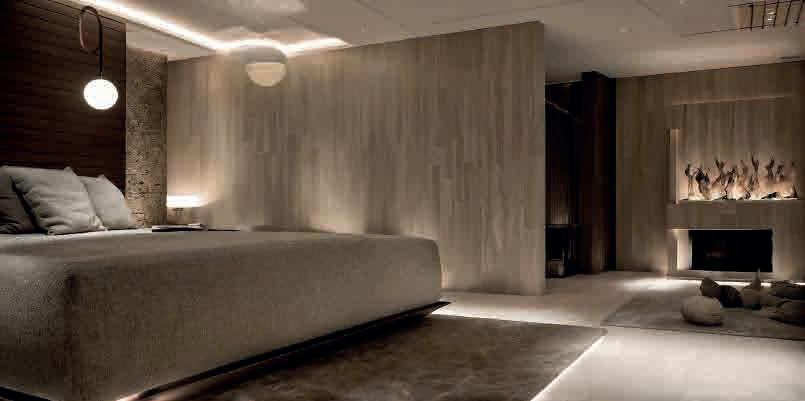

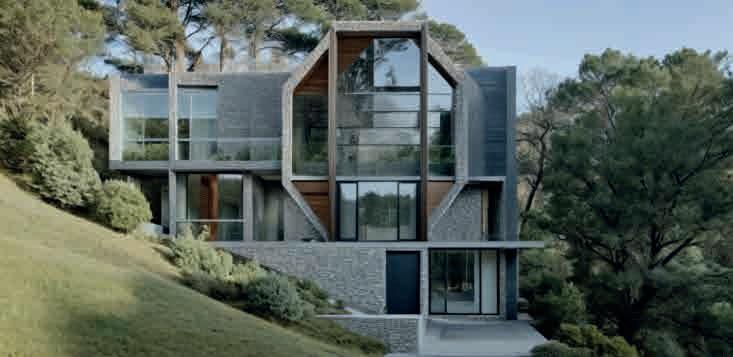

Vivienda Renders
Nace de la continuidad de la forma básica de las cubiertas de las casas vecinas, se adhiere al terreno, con esta misma forma.
Se incluye una zona verde de tal forma que abrace la composición, adhiriéndose al a la construcción. Protección y refugio, pues es un espacio diseñado para personas de la 3 tercera edad, que encuentren comodidad, un lugar de espacio verde, como si estuviecen en el campo, sin salir de la ciudad.
Espacio Corazón; Pertenencia-distribución central
03

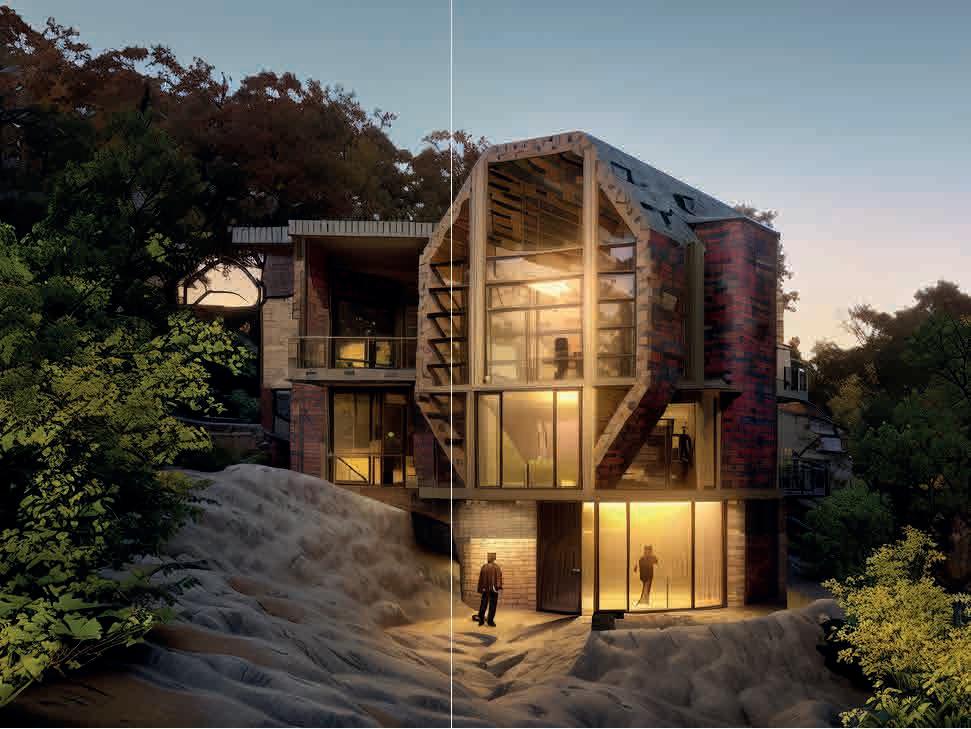

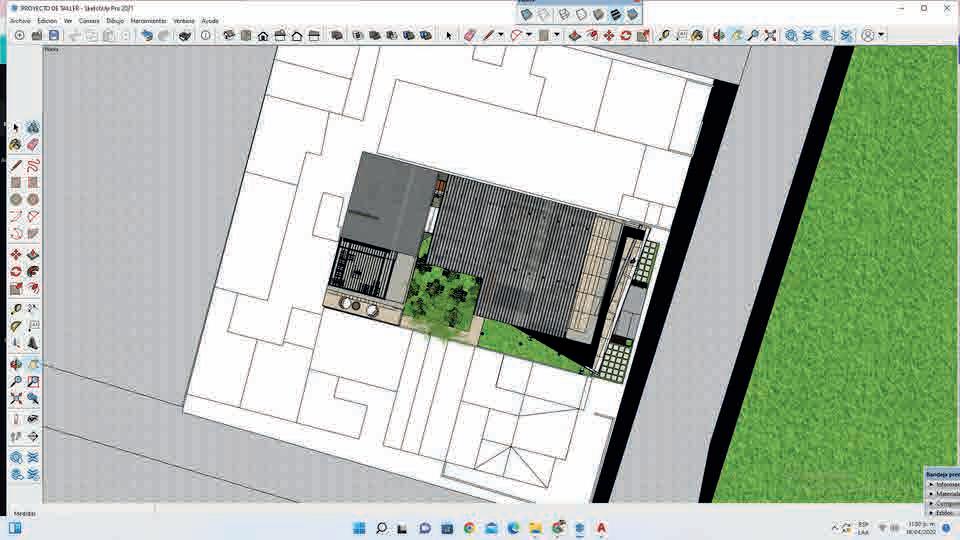

Casa del Árbol
Hotel Boutique-Equipamiento
Localización - Concepto
Usuario: Personas de la 3 edad
Barrio residencial.
Después de el estudio de la zona, se concluye quue la mayor parte de sus habitantes son personas de edad avanzada. Es por eso que quise adoptar a este usuario en especial, el lugar es sereno, tranquilo, lo envuelve mucha vegetación.
Función: Este espacio cuenta con grandes áreas de descanso, tanto al aire libre, como en espacio cerrado. cada recorrido finaliza con grandes visuales, unas al parque del sector y otras hacia el interior del hotel en el cual se ubica el espacio corazón, un grande árbol

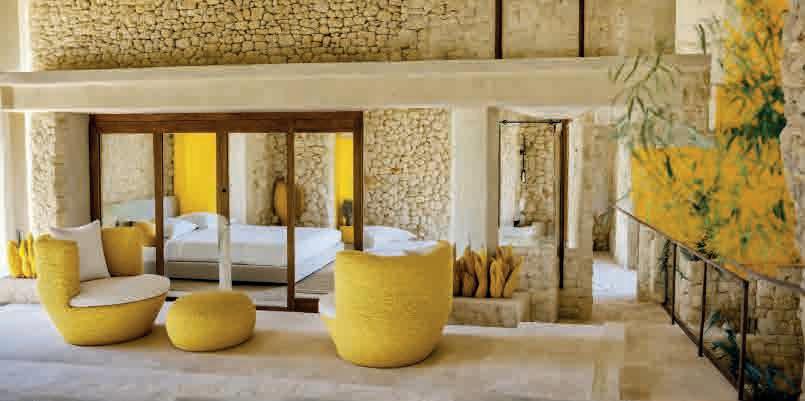

Actividad: Hotel Boutique, ofrece confortables habitaciones, espacios de descanso, comida, de actividades, de istracción,cuenta con un espacio corazón, el cual vinvula todo el Hotel, se pensó en hacerlos sentir como si estuviesen en el campo de vacaciones, sin salir de la ciudad, y para complementar su estadía, el primer nivel del hotel cuenta con un restaurante al aire libre.

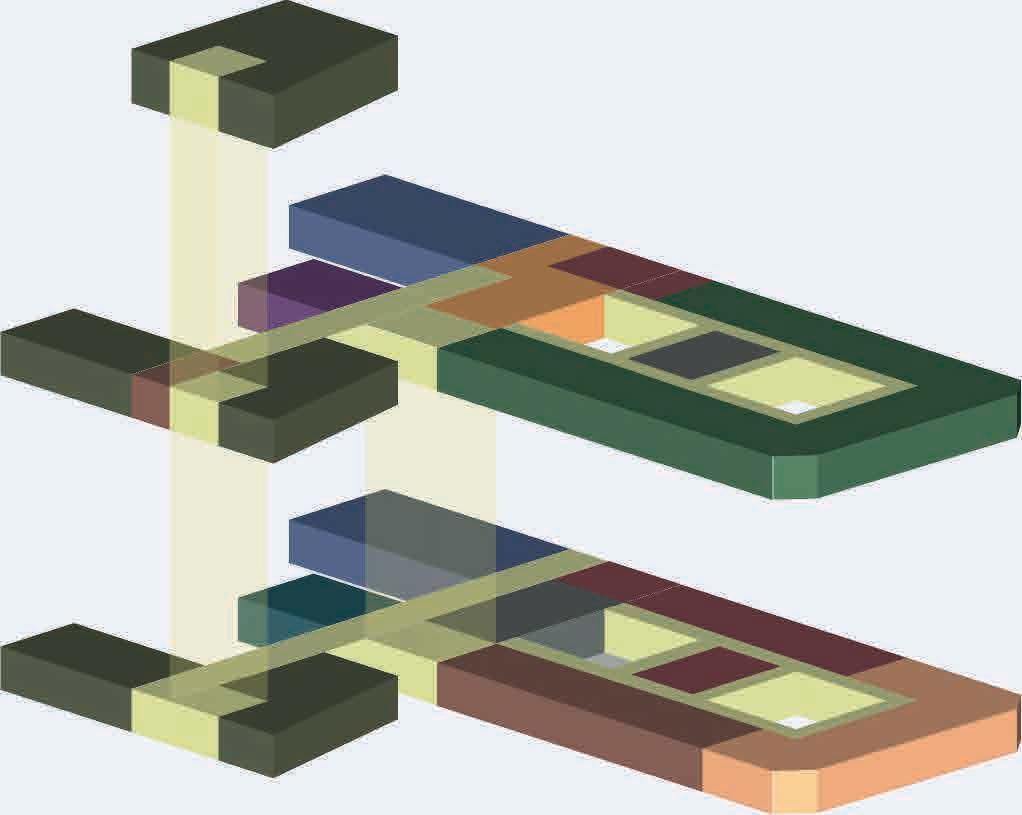

Entre piso:
Espacios contiguos, vinculados por otro en común. Escaleras que conectan dos bloques, y un árbol que conecta todo el hotel.
Lobby:
Doble altura que gerarquiza el espacio.
centro de todo el lugar, pues desde donde se lo aprecia e cualquier lado.
Nariño Pasto

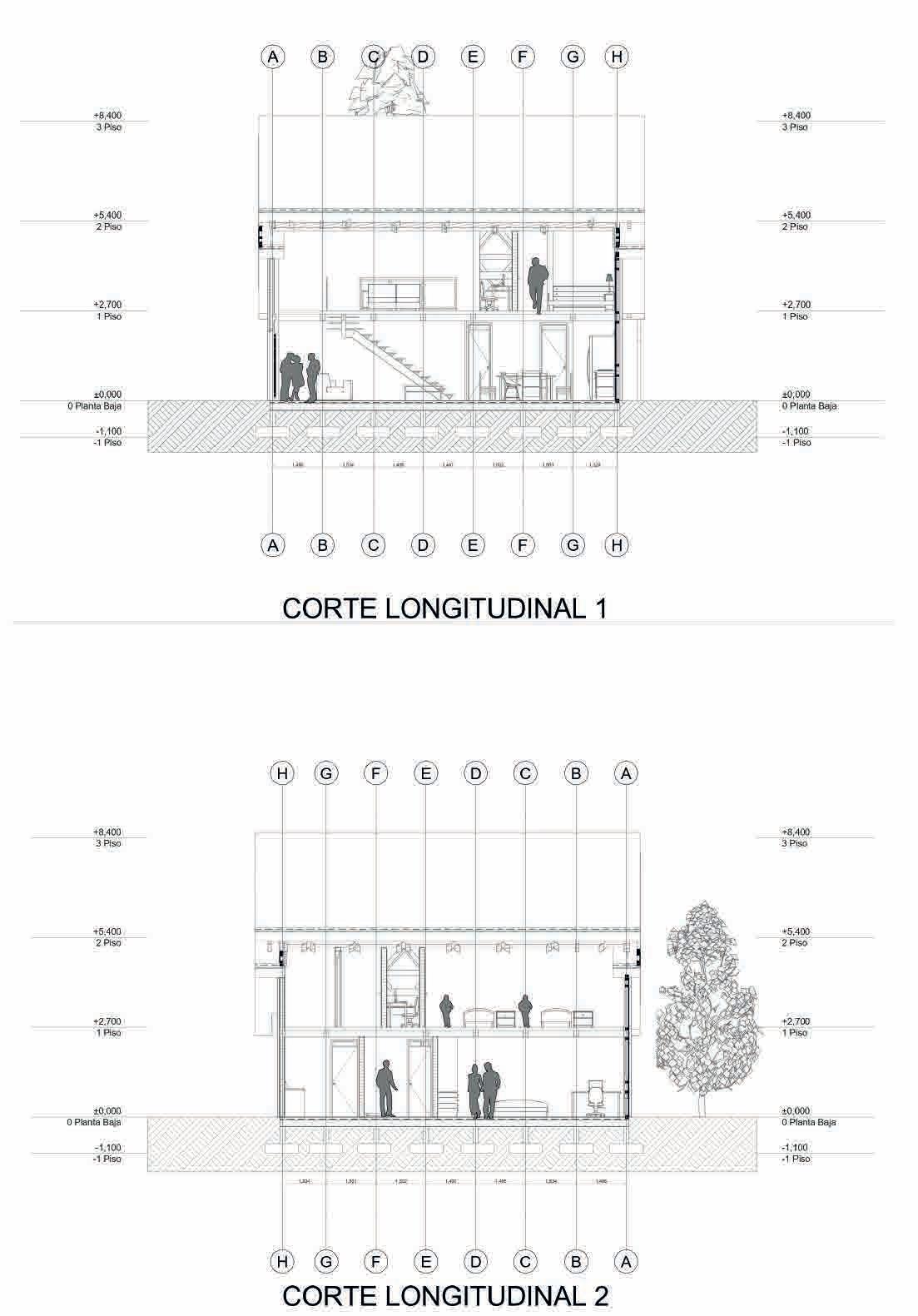

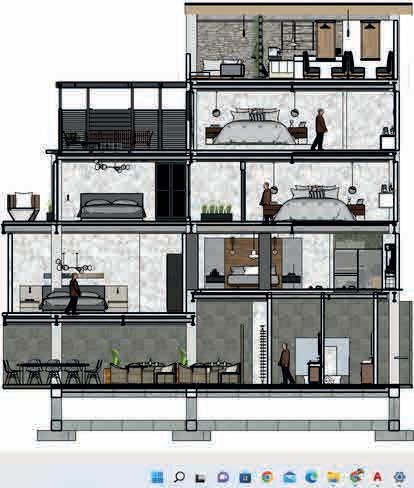

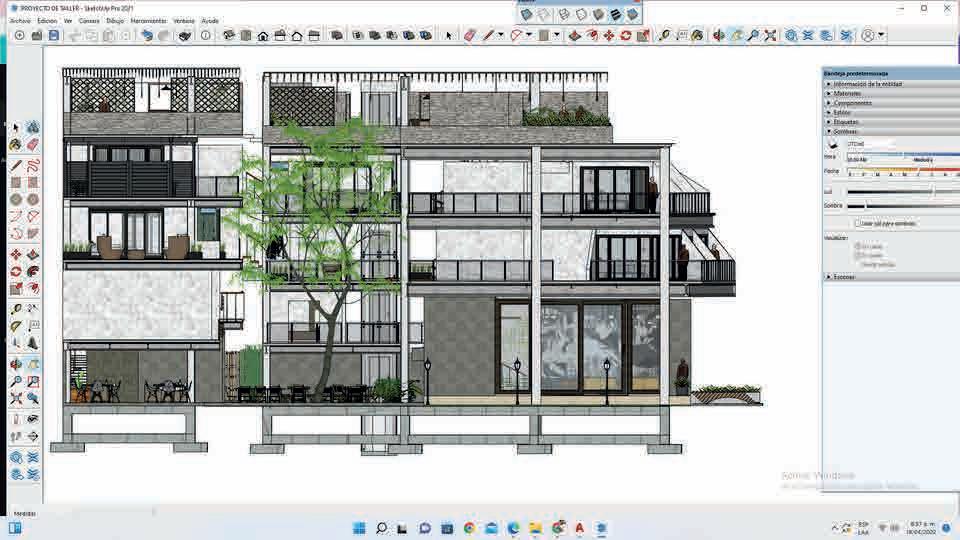

CORTE TRANSVERSAL CORTE LONGITUDIANAL.

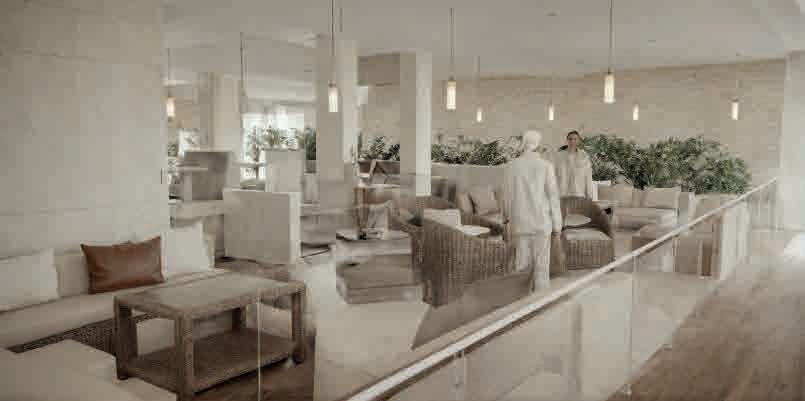

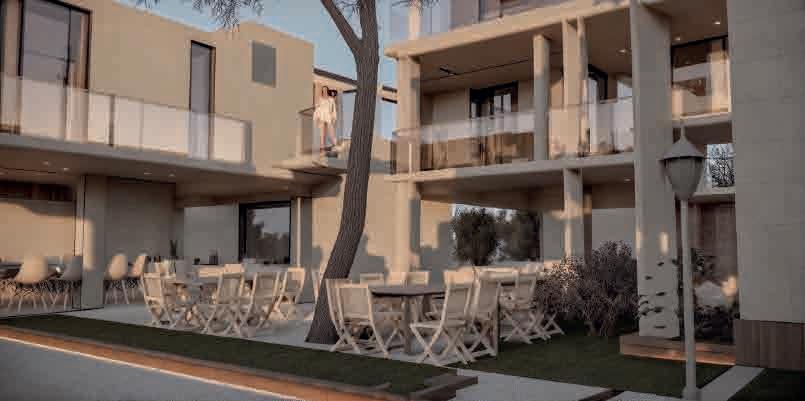

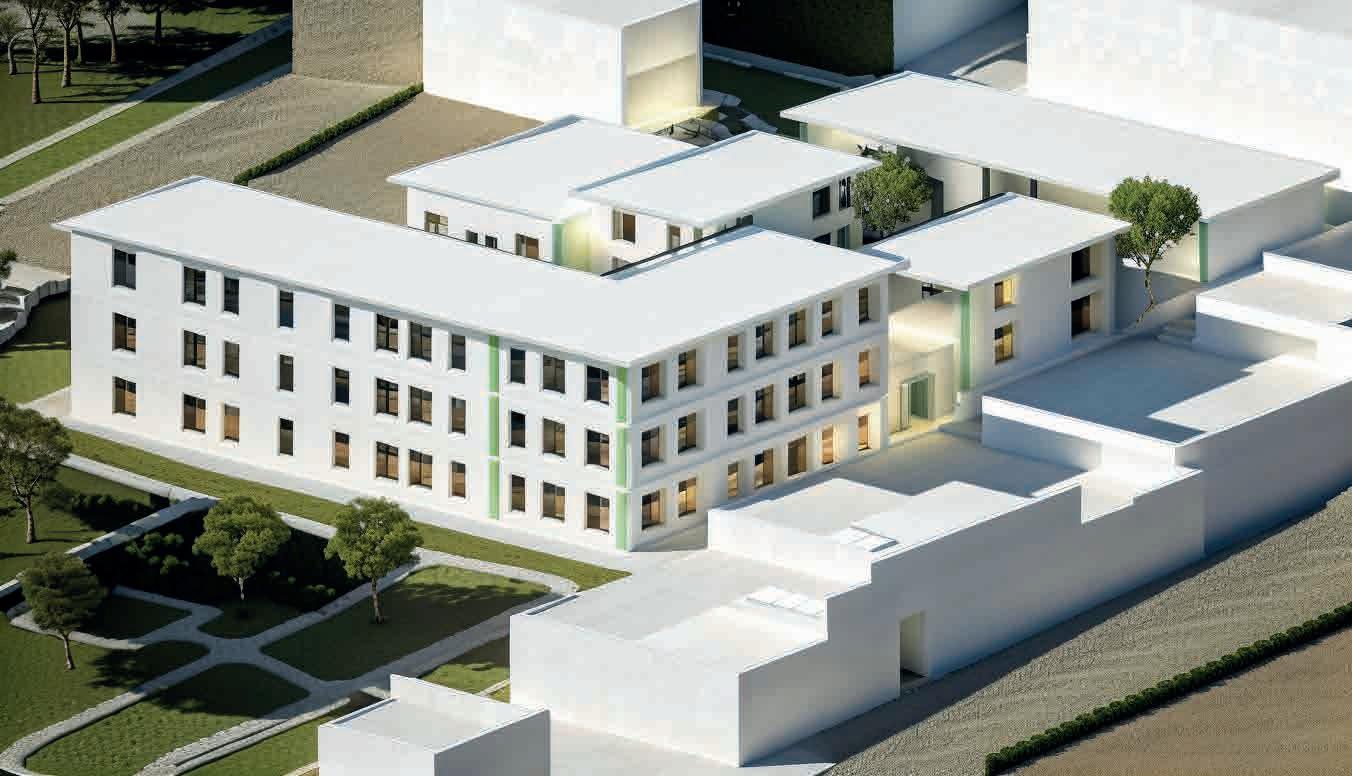

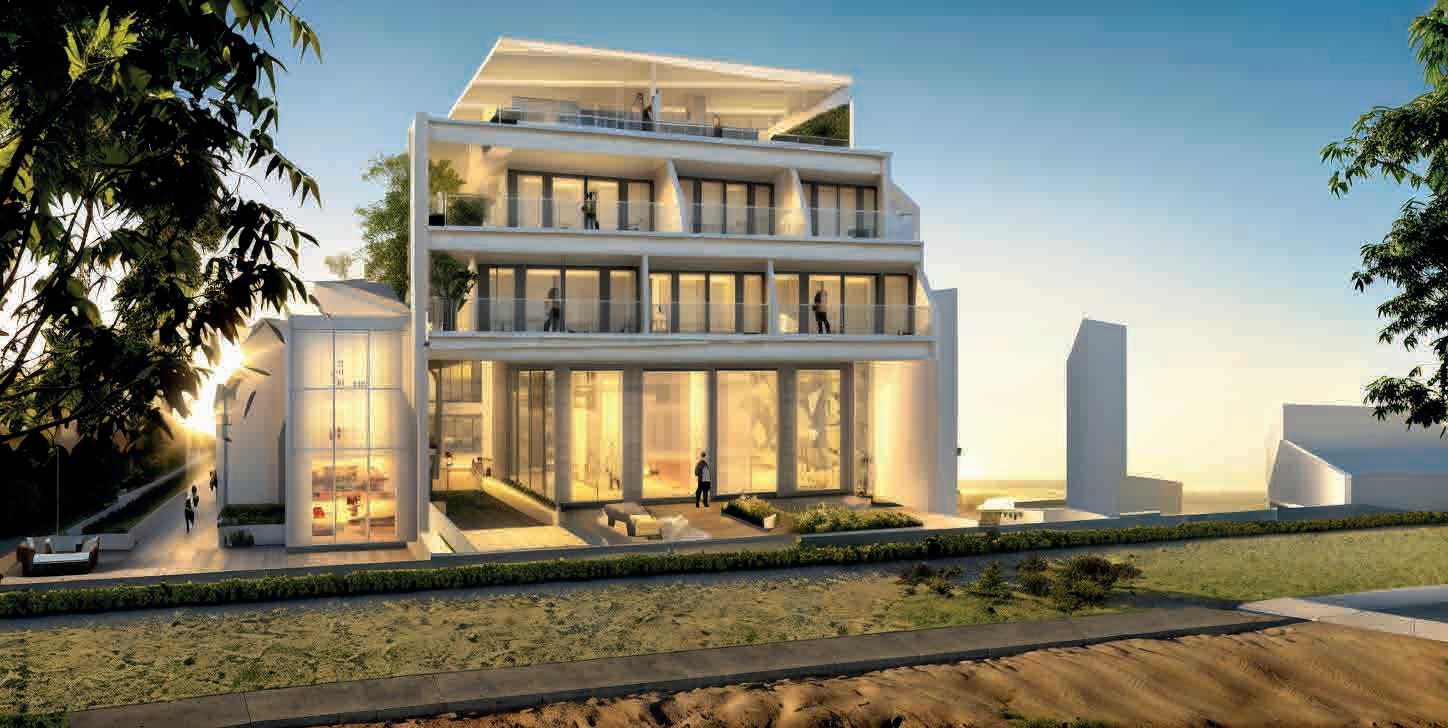

Cortes - renders

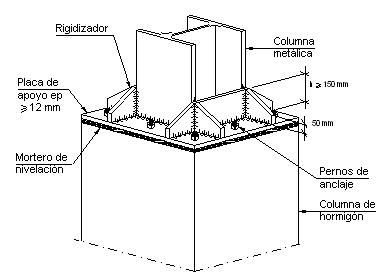

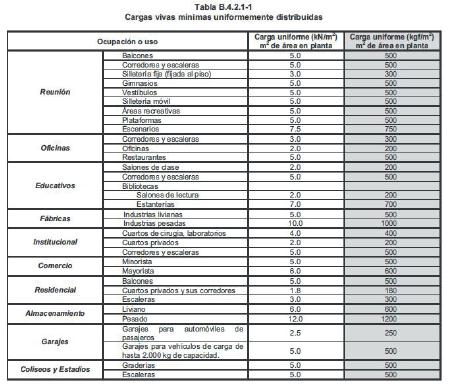

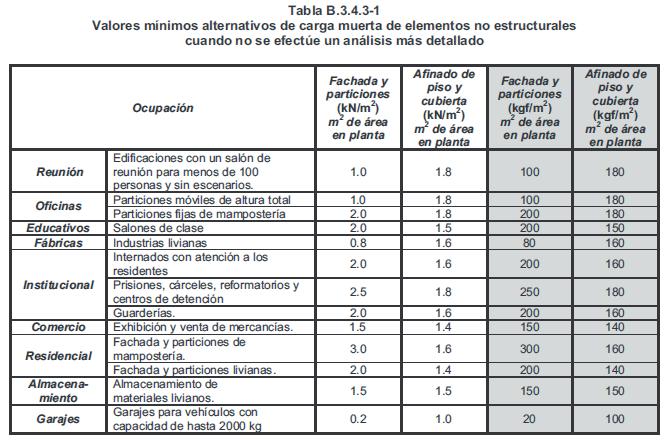

•CARGAS VIVAS MÍNIMAS SEGÚN NORMA • CARGAS MUERTAS MÍNIMAS SEGÚN NORMA
A) Uso reunión (VESTÍBULO)
500 kg/m2
B) Uso oficina (RESTAURANTE)
500 kg/m2
POR PISOS

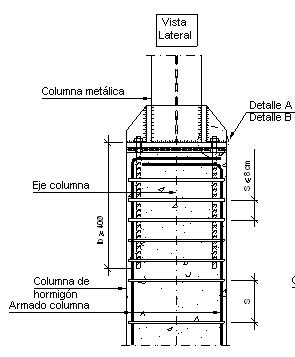

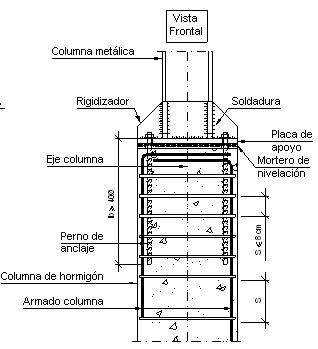

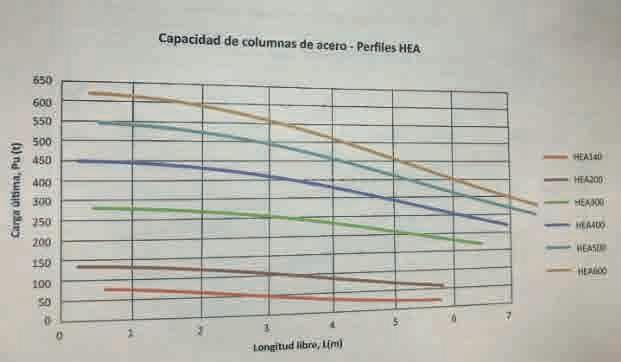

• COLUMNAS (C1
ALTURA
ENTRE PISOS
COLUMNA C3
• COLUMNA C4
C) Uso residencial (CUARTOS PRIVADOS) 180 kg/m2 A) Uso reunión
kg/m2
B) Uso oficina (RESTAURANTE)
• COLUMNA C5
• PLANTA ESTRUCTURAL QUINTO PISO (USO RESTAURANTE) ESC 1/50

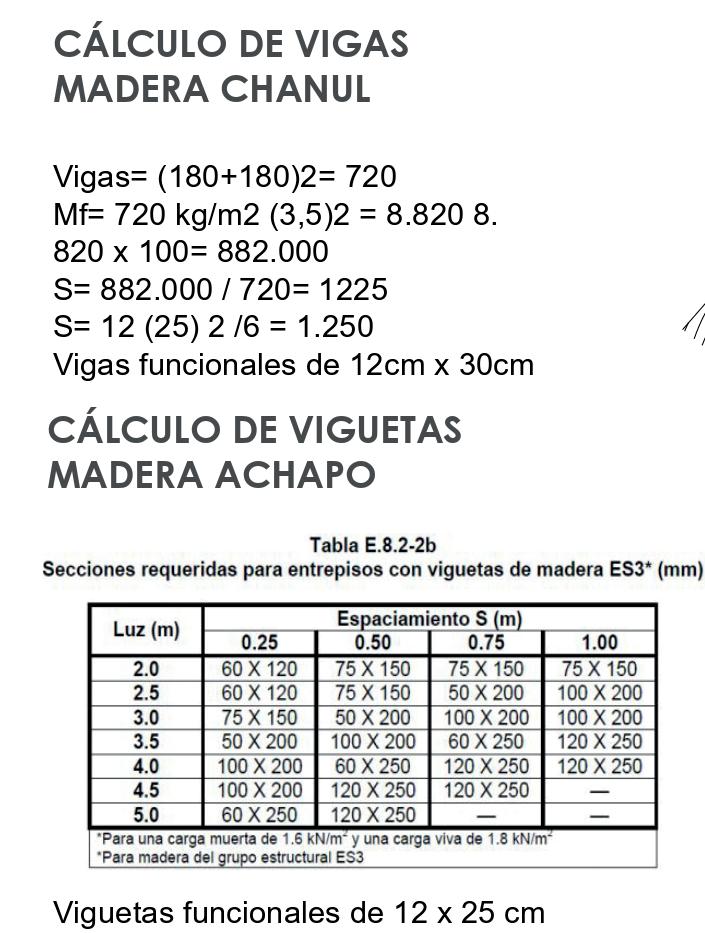

• PREDIMENSIONAMIENTO DE VIGAS Y VIGUETAS

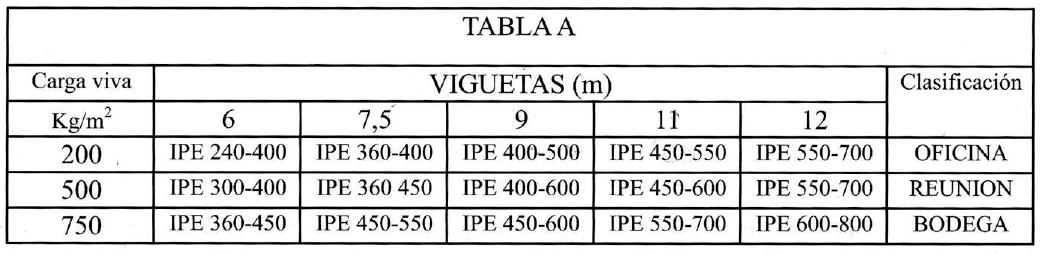

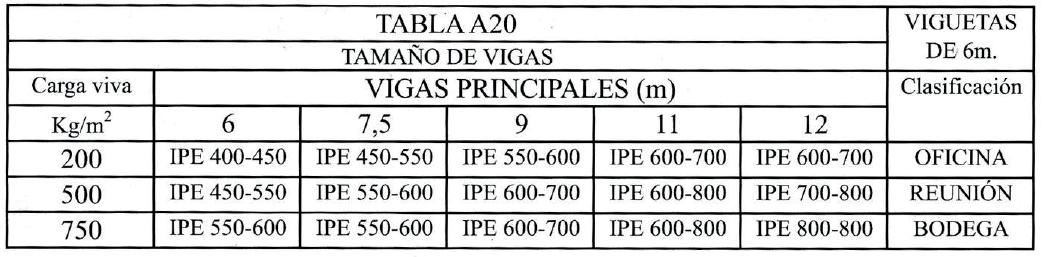

- Se usa la tabla A20 debido a la luz manejada en las viguetas las cuales presentan una luz máxima de 6m.
- Se usarán perfiles IPE 450 y 550 para vigas principales debido al uso de reunión y basado en la carga viva que presenta la tabla y la luz manejada entre ejes.

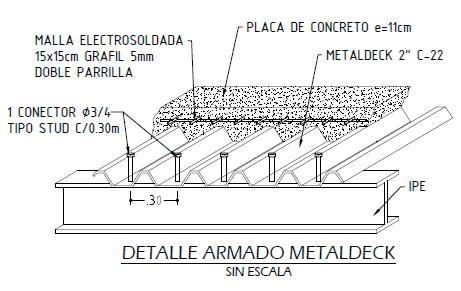

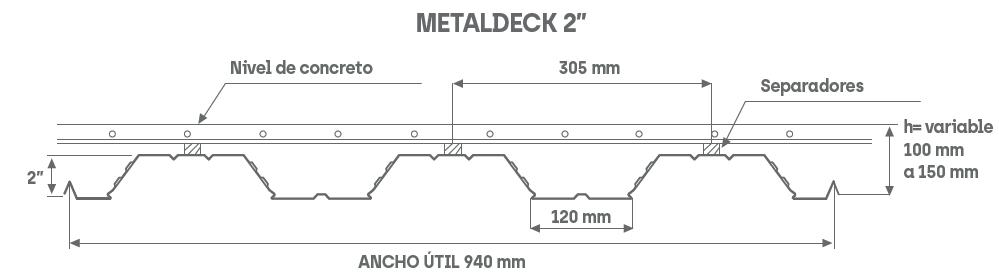

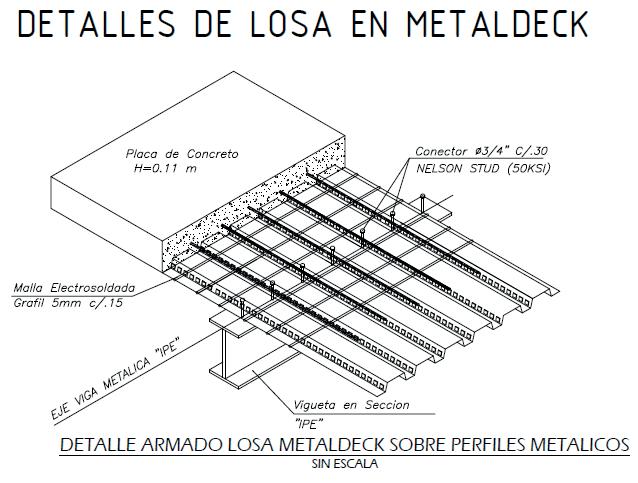

Se instalará metal deck grado 40 con un espesor de losa de concreto de 11 cm para lo cual la se• LOSA EN METALDECK GRADO 40 DE 2” CALIBRE 22

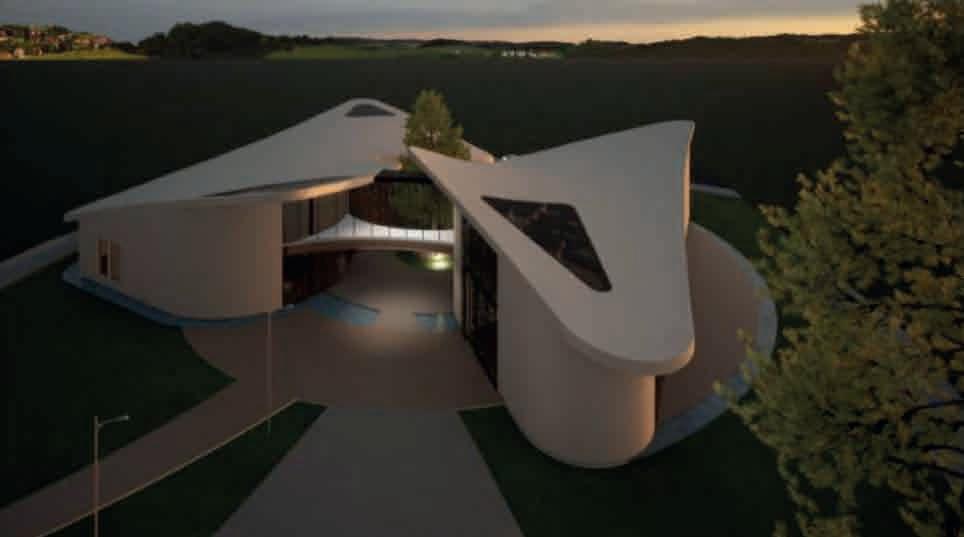

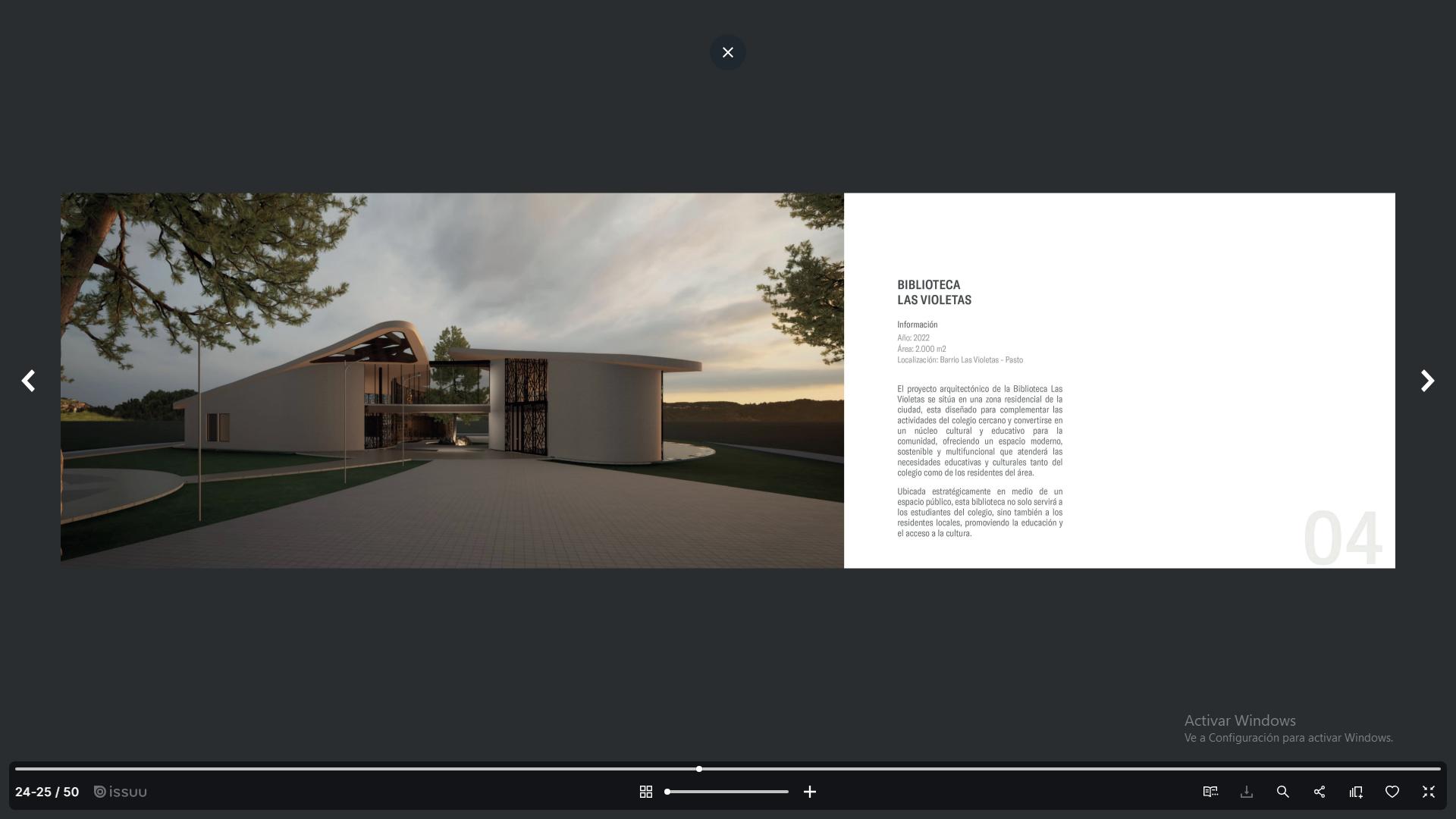

Biblioteca Libertad
Equipamiento
TALLER N° 04
Proyecto Espacial Contexto Barrio
Información:
Año: 2022
Área: 3000m²
Acerca del proyecto:
La obra arquitectónica mantiene siempre una relación estrecha con su entorno. Los factores externos influyen en la concepción del Proyecto arquitectónico y a su vez el entorno se ve afectado por aquello que lo rodea.
Potencialidades :

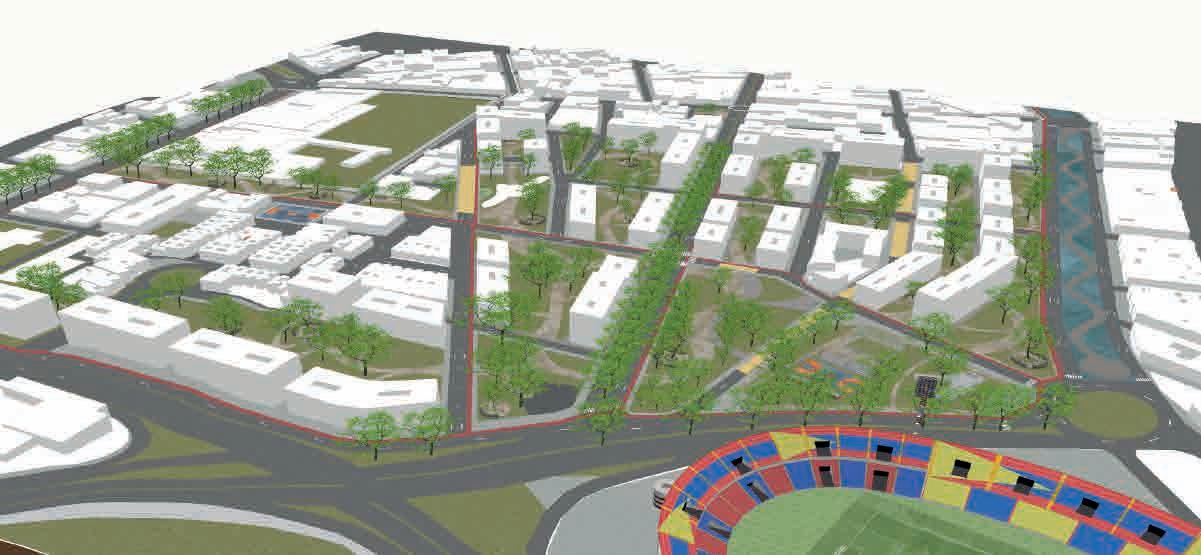

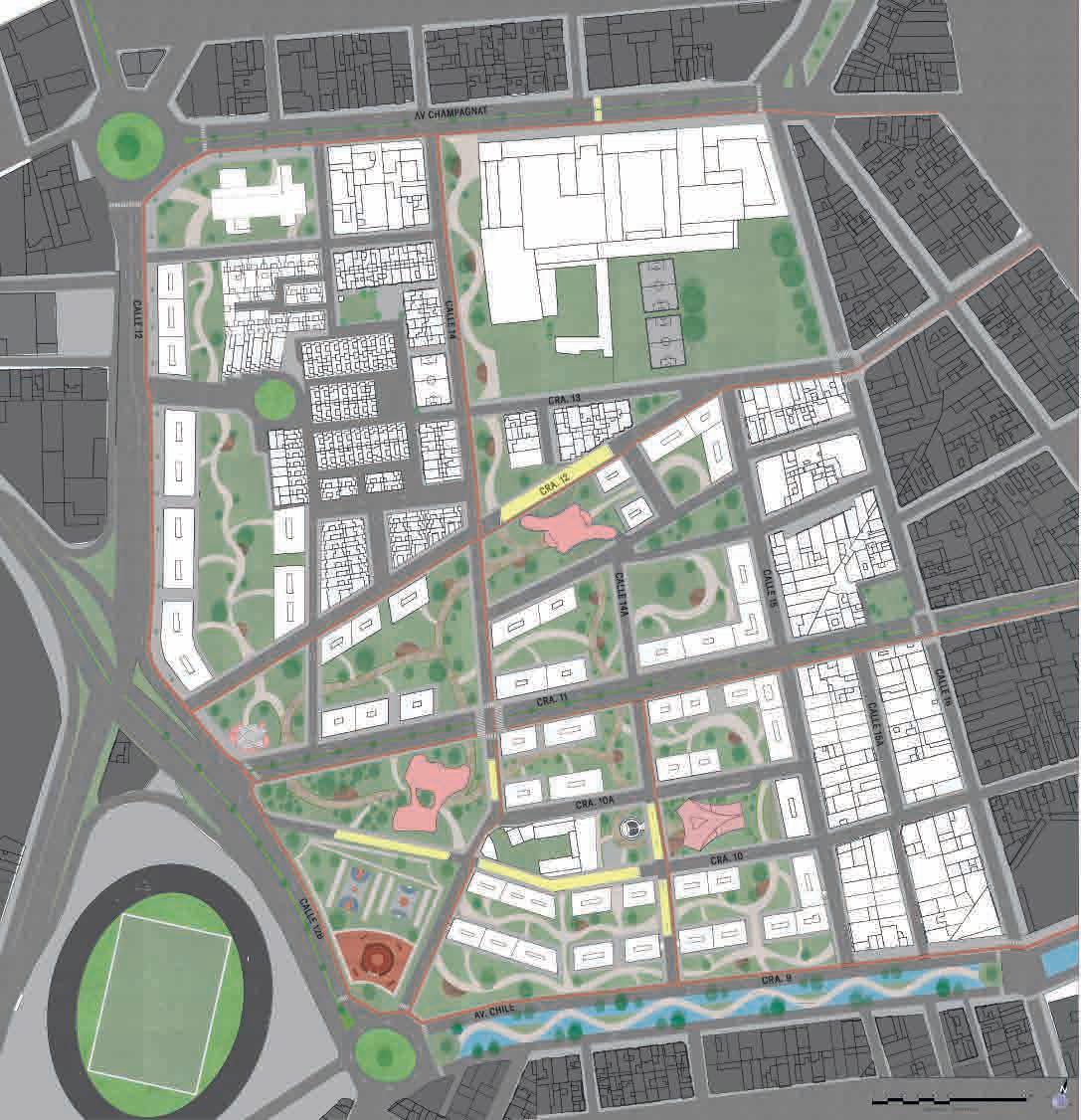

El proyecto de renovación urbana "Las Violetas" propone la creación de una red de equipamientos para revitalizar el espacio público y fortalecer la infraestructura educativa y cultural del barrio. Desde una perspectiva de diseño urbano, se busca integrar estos equipamientos de manera armoniosa con el entorno residencial existente, aprovechando las zonas verdes para crear espacios públicos génicos. La propuesta arquitectónica de la biblioteca se concibe como un elemento clave en la configuración de esta red, buscando generar un impacto positivo en la comunidad y fomentar el desarrollo educativo y cultural
¿QUÉ?
Equipamiento

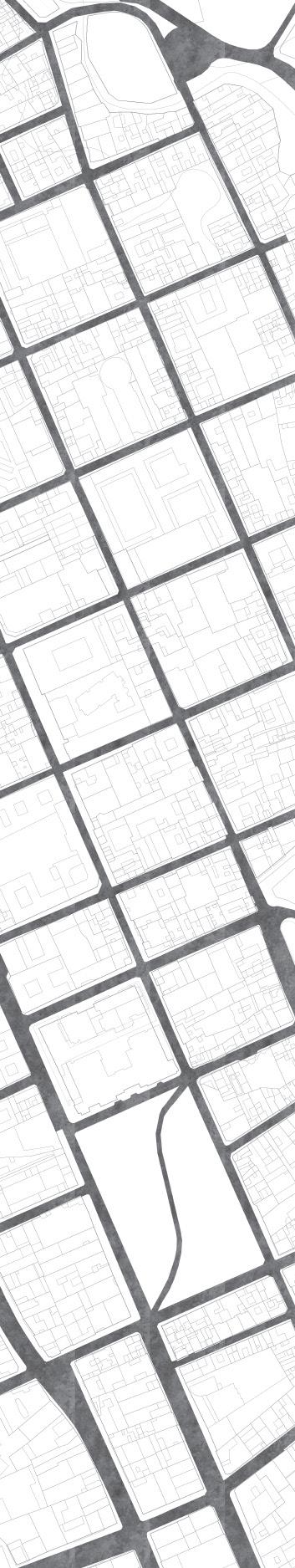

Localización-concepto

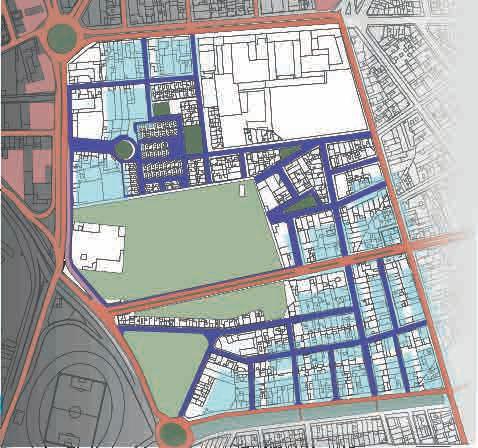

Sistemas:
Ambiental
- Contaminación y desbordamiento de la quebrada
- Lotes privados que generan aislamiento predial
- Amenazas antrópicas
Usos de suelo
- Uso mixto ubicado en vías principales y terciarias
- uso residencial aislado
- uso comercial
Movilidad
- Vías principales: alto flujo vehícular
- Vias terciarias: aisladas discontinuas
Espacio público
- Andenes estrechos y limiatdos
- Carencia de zonas verdes
Equipamientos
- Educativos y deportivos
Transformar el polígono para efectuar una conexión más equilibrada entre los diferentes sistemas
¿POR QUÉ?
En el polígono de estudio no existe ninguna interacción entre los barrios presentes, las vías terciarias son discontinuas y el limitado espacio público se encuentra disperso en todo el sector.
¿PARA QUÉ?
Aproximar las zonas , para disminuir problemas de inseguridad, de igual modo se pretende proliferar el paisaje natural para definir el carácter.
¿CÓMO?
usar un eje ambiental que envuelva toda la zona y forme consigo espacios naturales, culturales y educativos, por otro lado, los equipamientos propuestos responden a las necesidades de la problación e interatúan con los equipamientos existentes.
Nariño
Pasto
Comuna 2
Sector Las Violetas

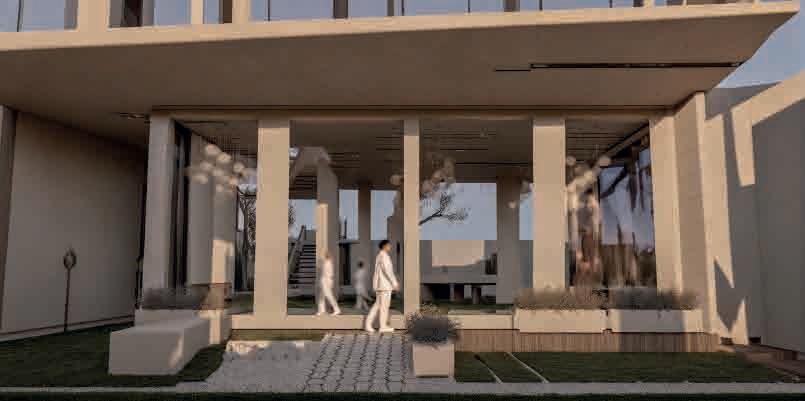

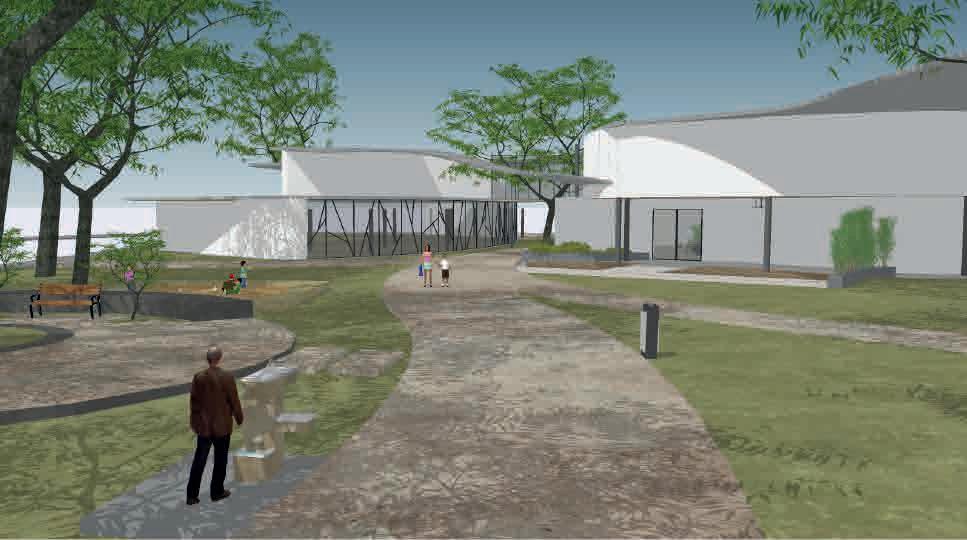

Libertad - permeabilidad
Diseño

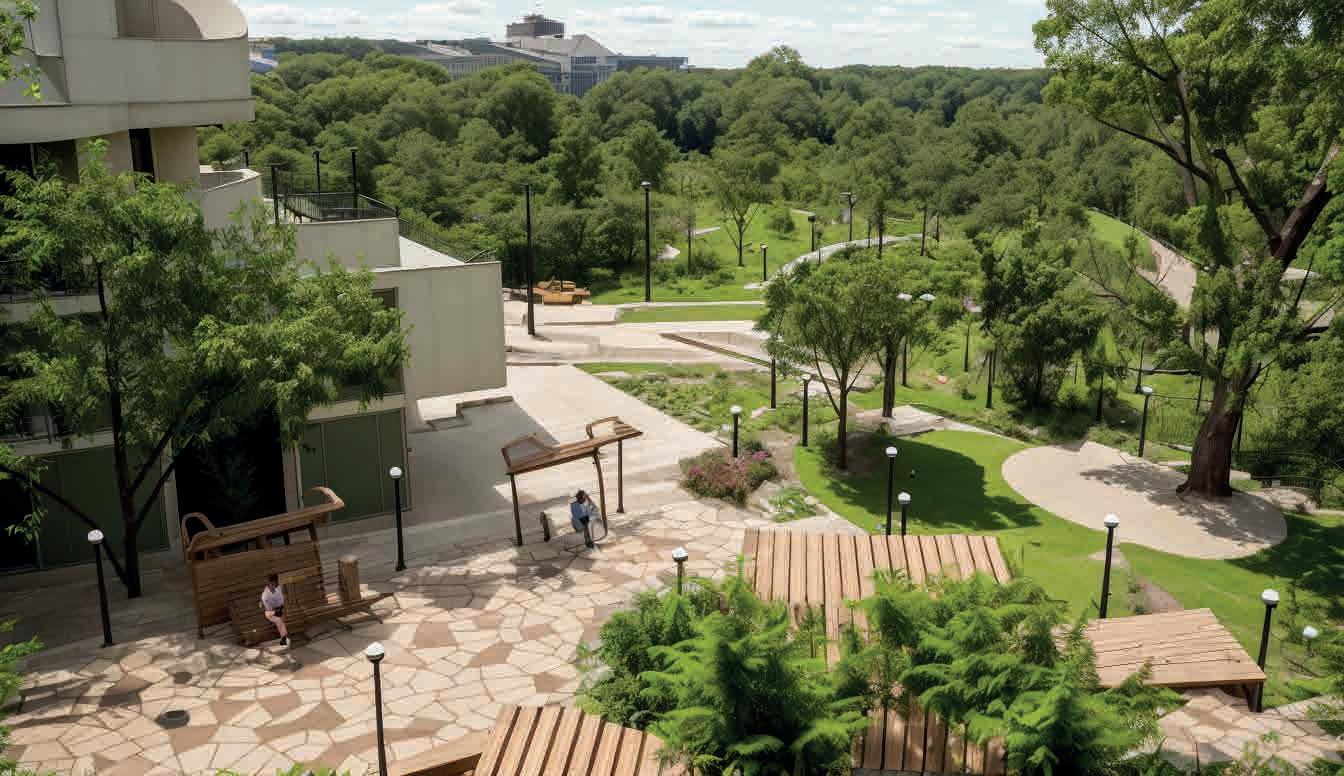

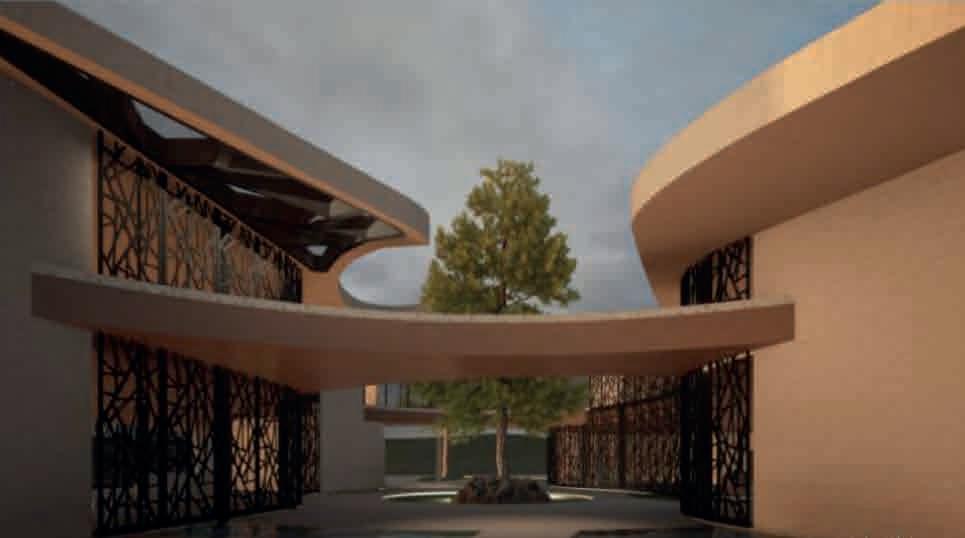

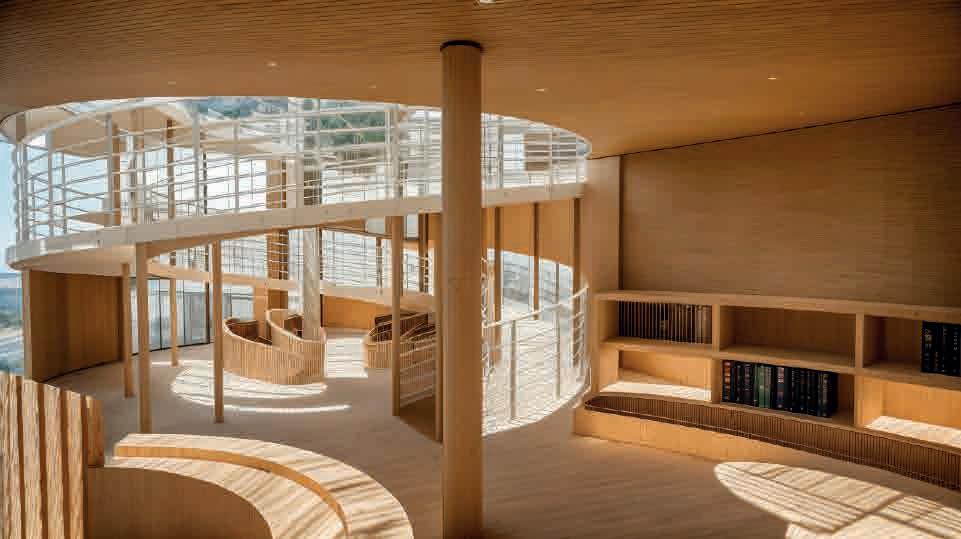

Uno de los criterios de diseño más importantes fue generar la permeabilidad del proyecto, la edificación se ubica de forma estratégica en medio del espacio público y su configuración formal permite que usuarios transmiten a través de los dos volúmenes que lo componen, todo eso sin restringir el protagonismo al espacio público y por el contrario busca adaptarse al entorno y ser parte del mismo
Proporción
En primer piso la escala del edificio se adaptan las proporciones del hombre sin embargo en el nivel superior las cubiertas se le van con el fin de adaptarse a la vegetación del espacio público y otorgar un carácter imponente al proyecto la morfología de las cubiertas permite la relación directa entre la piel del edificio y la vegetación
Cubiertas
Las cubiertas del proyecto tienen formas orgánicas y van generando la sensación de movimiento como el de las alas de la mariposa, las perforaciones a un elemento que surge del análisis de este insecto y a nivel funcional permite el paso de la luz en puntos importantes como escaleras y vacíos

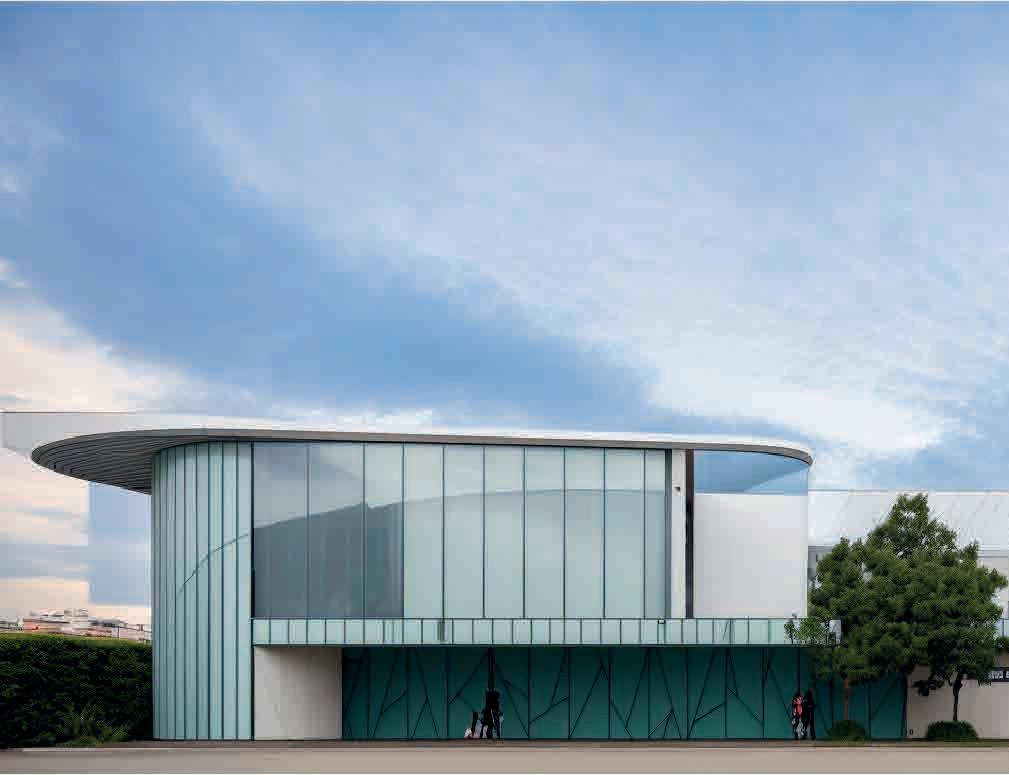

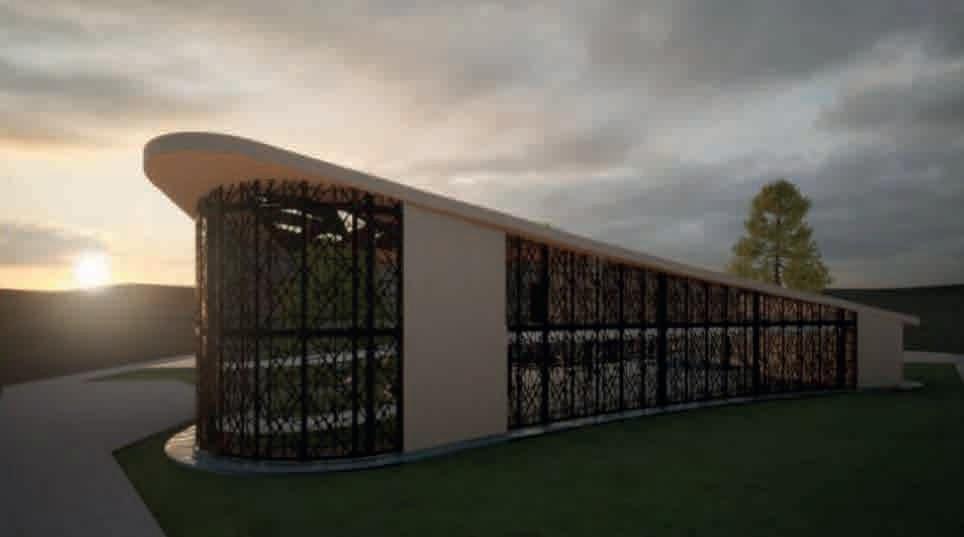

La piel del edificio Inspirada en los patrones de las alas de las mariposas combina elementos estéticos y funcionales para complementar las fachadas y mejor mejorar el confort; este revestimiento cubre grandes ventanales y perforaciones de la cubierta permitiendo el paso controlado de la luz natural y la privacidad en espacios internos, además facilita la ventilación natural promoviendo el confort interno con su diseño; la piel otorga al edificio una identidad distintiva y simbólica vinculando la arquitectura conformas y la funcionalidad de la naturaleza.

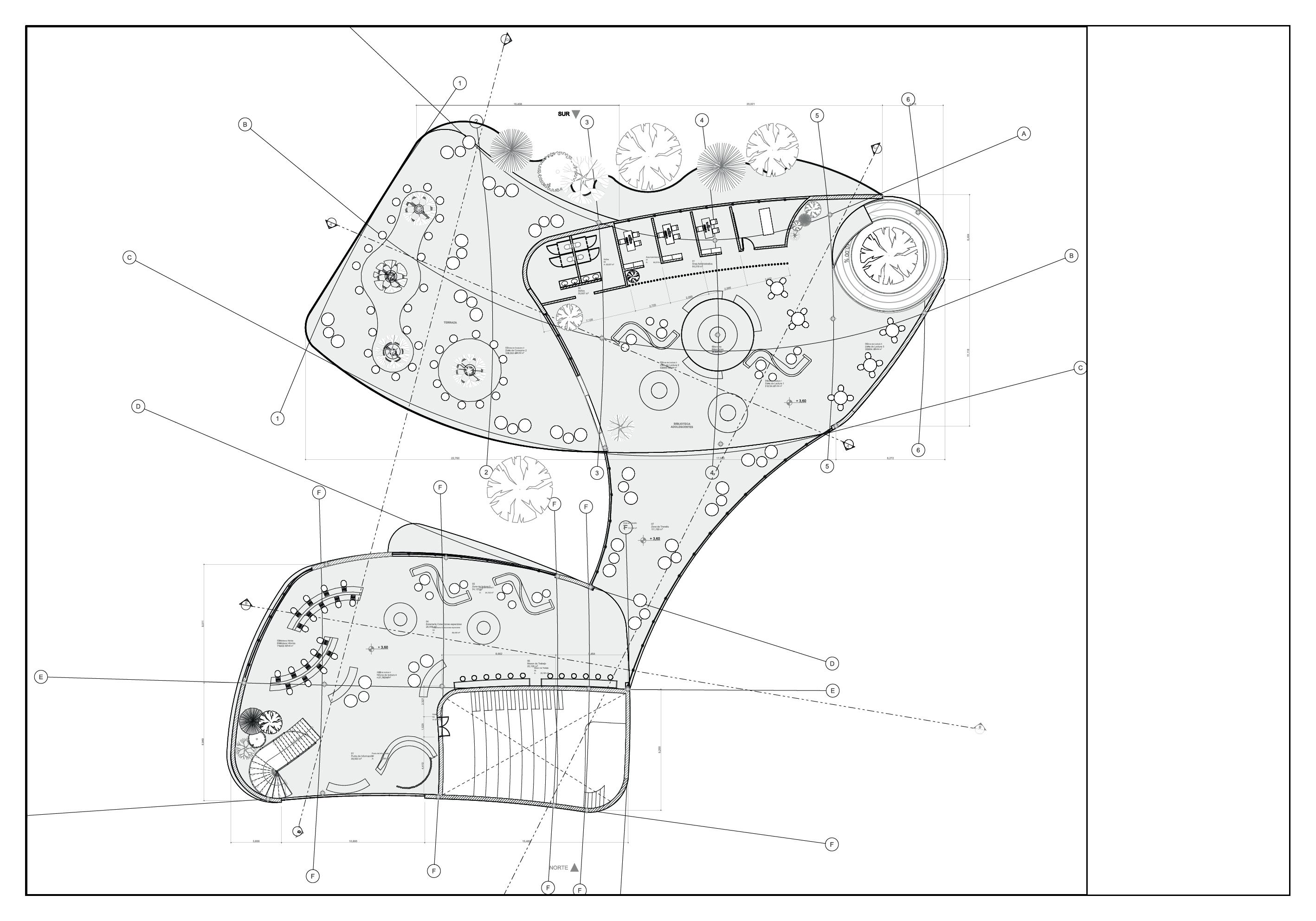

PLANTA 2 PISO.

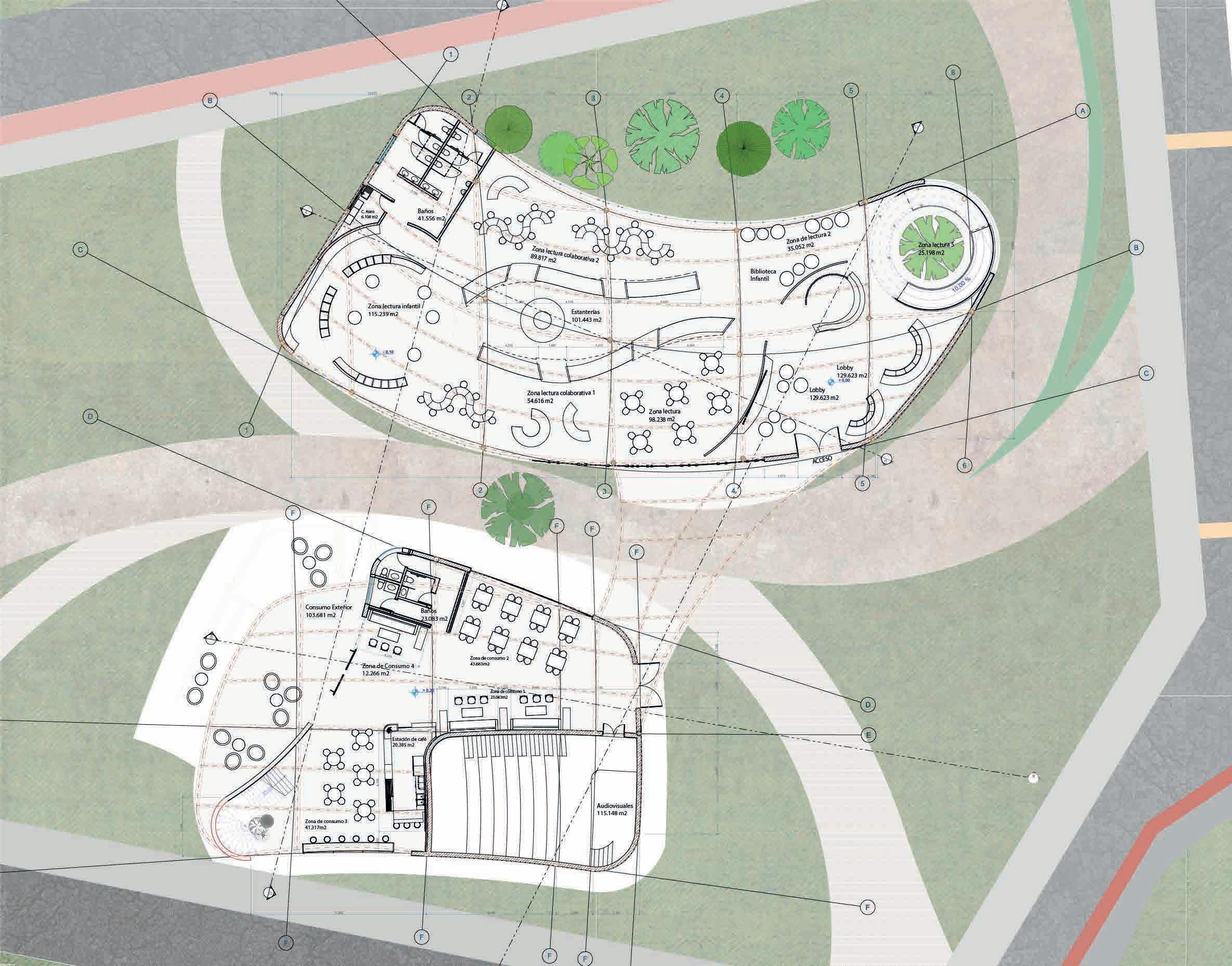

PLANTA 1 PISO.

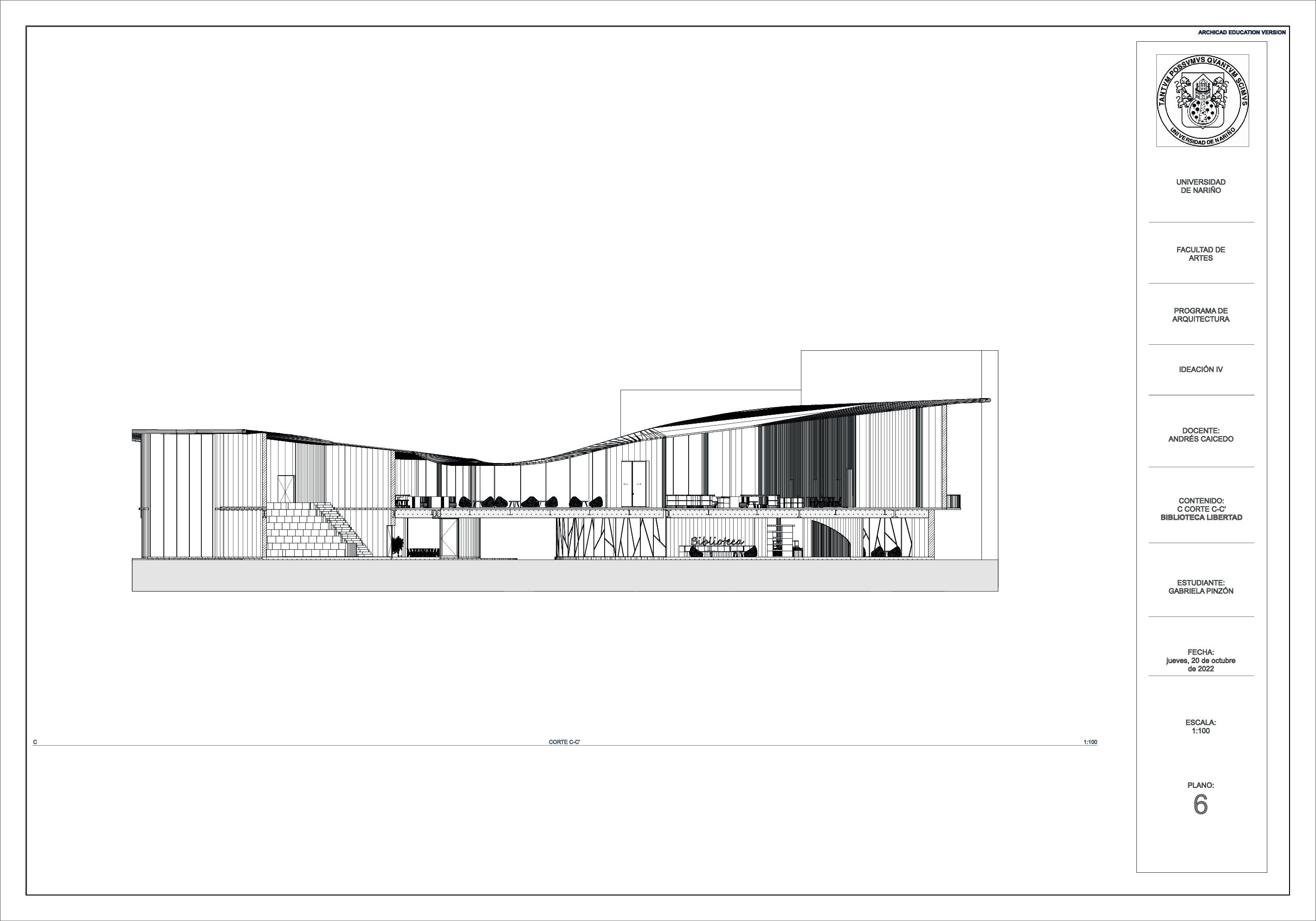

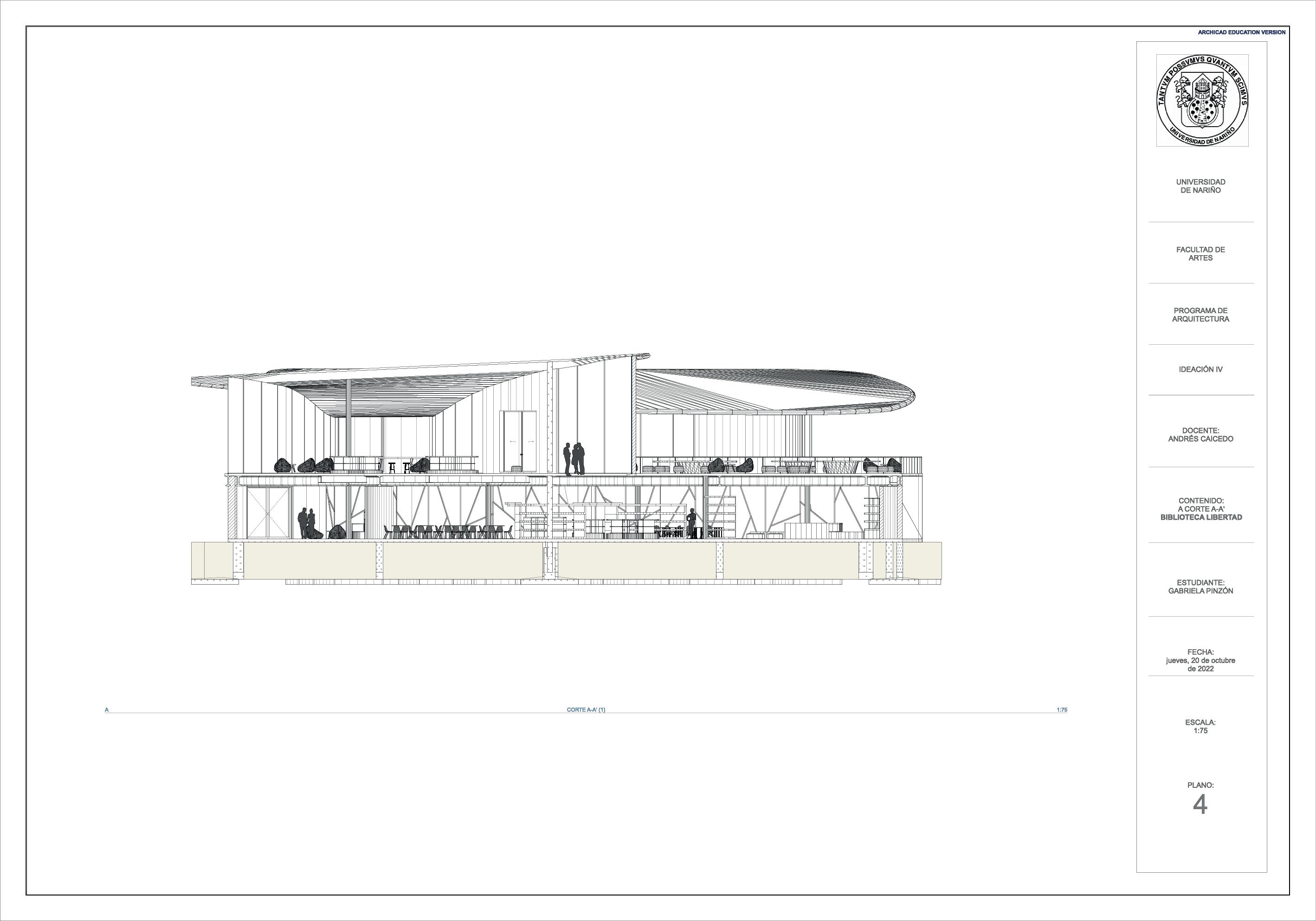

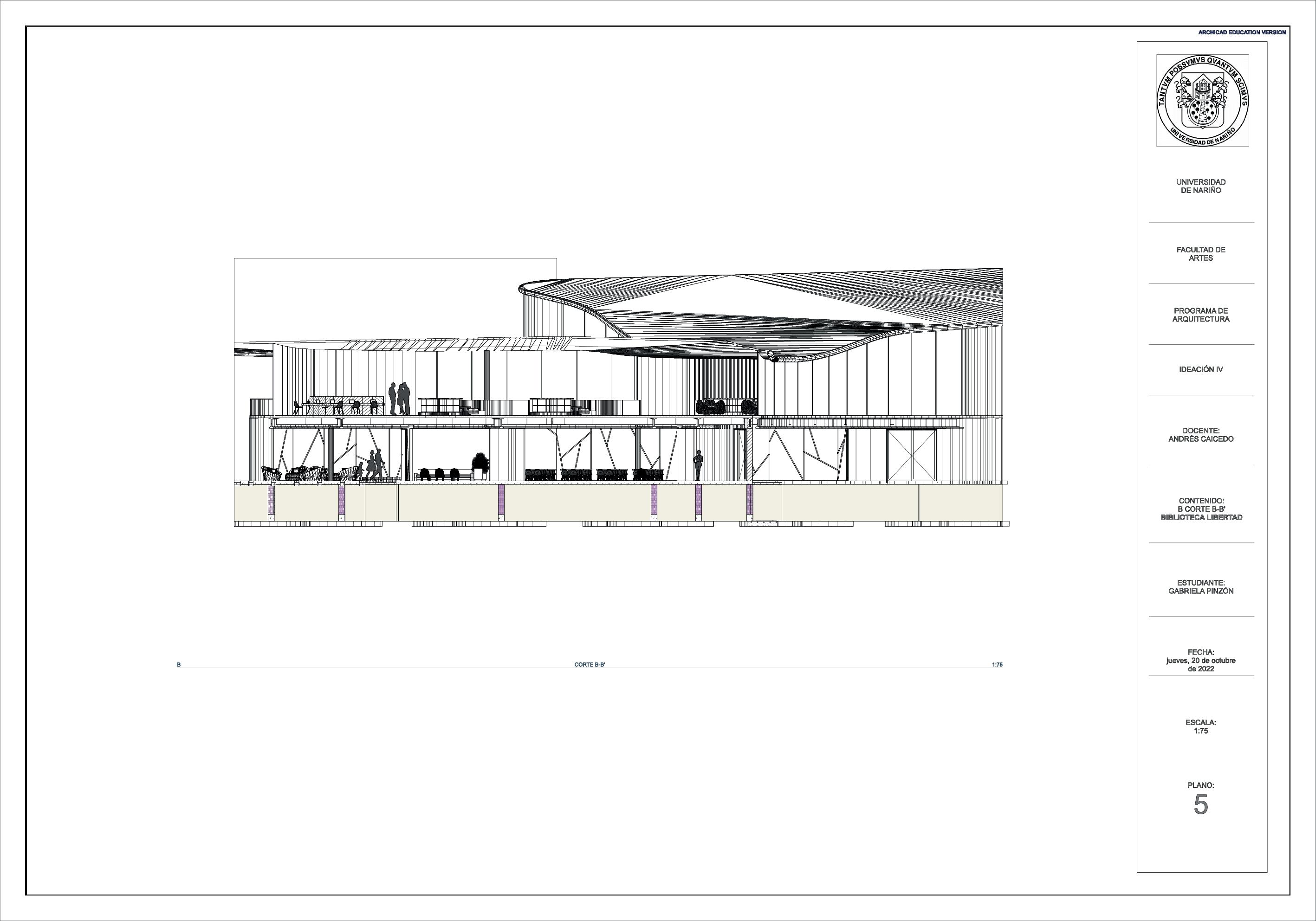

CORTE
CORTE

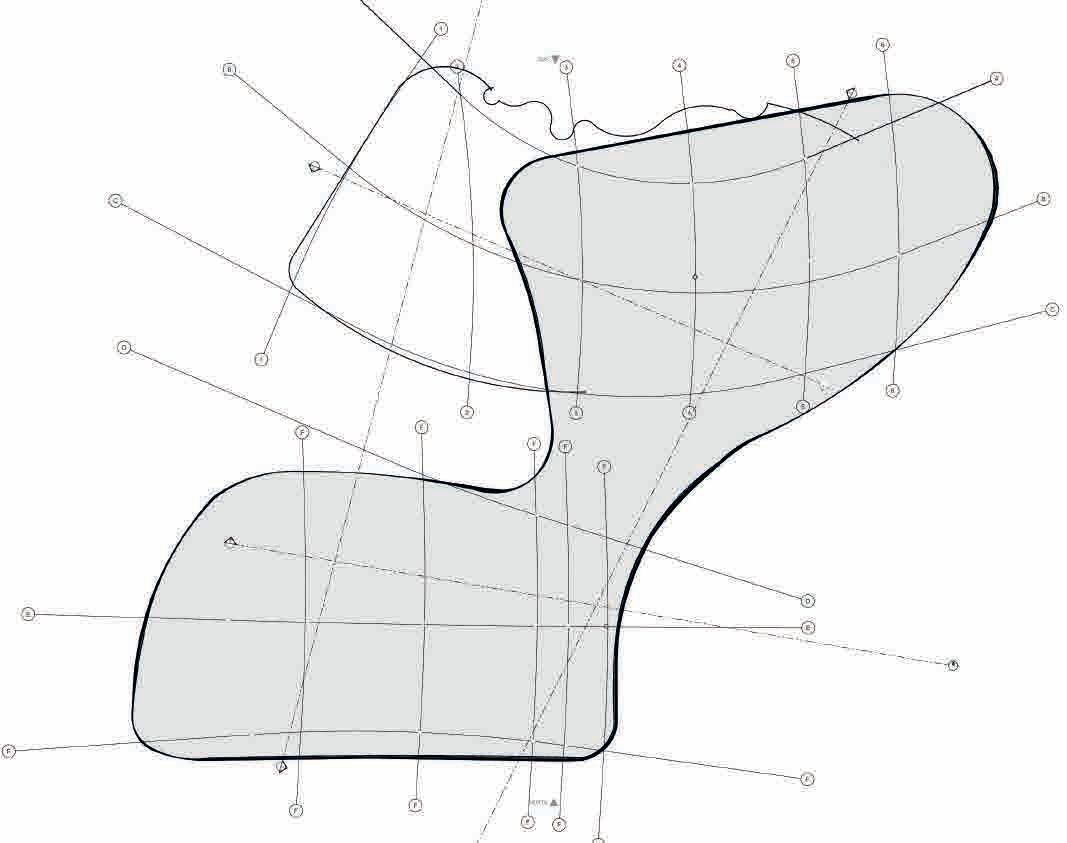

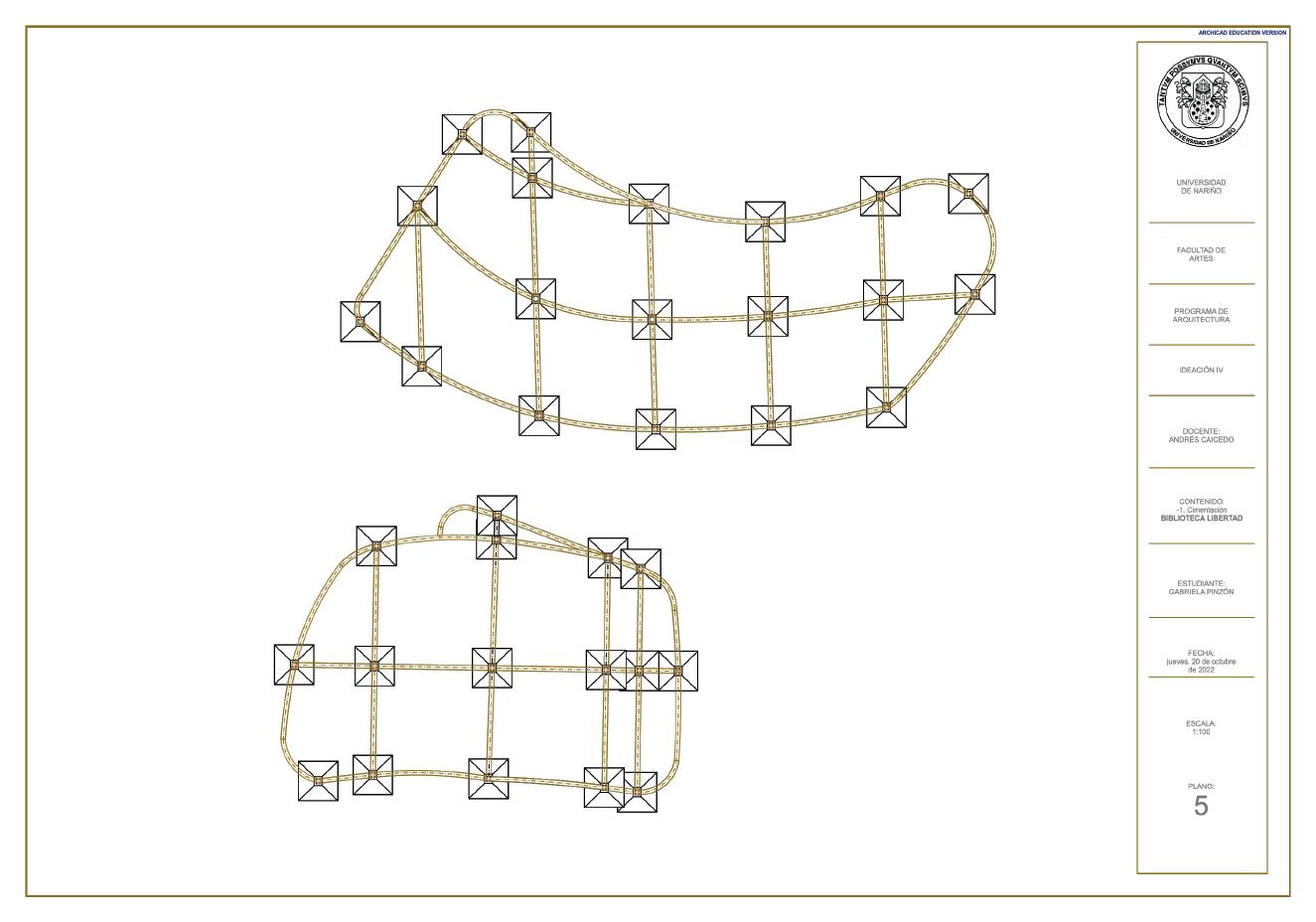

PLANTA CIMENTACIÓN

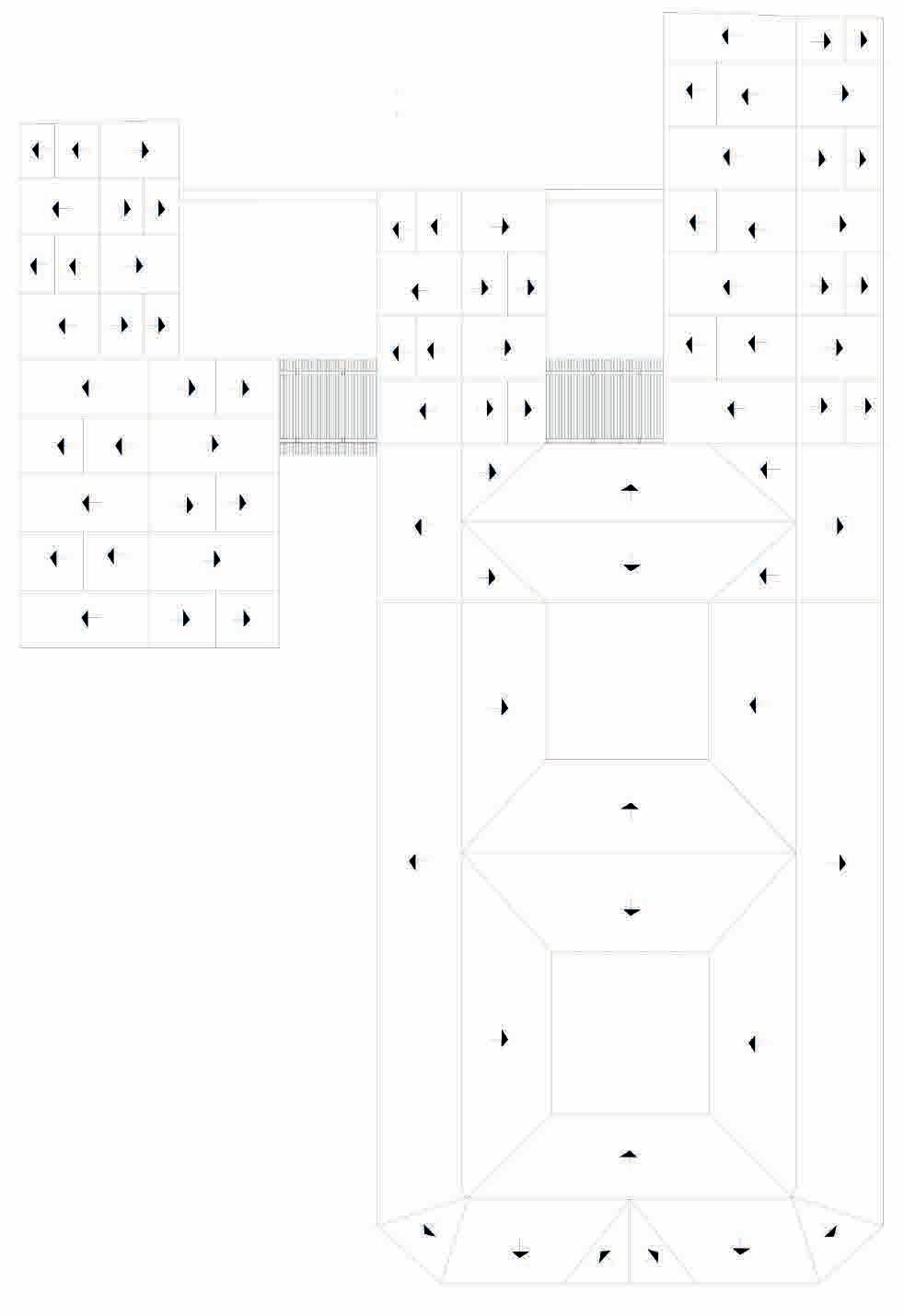

PLANTA CUBIERTAS

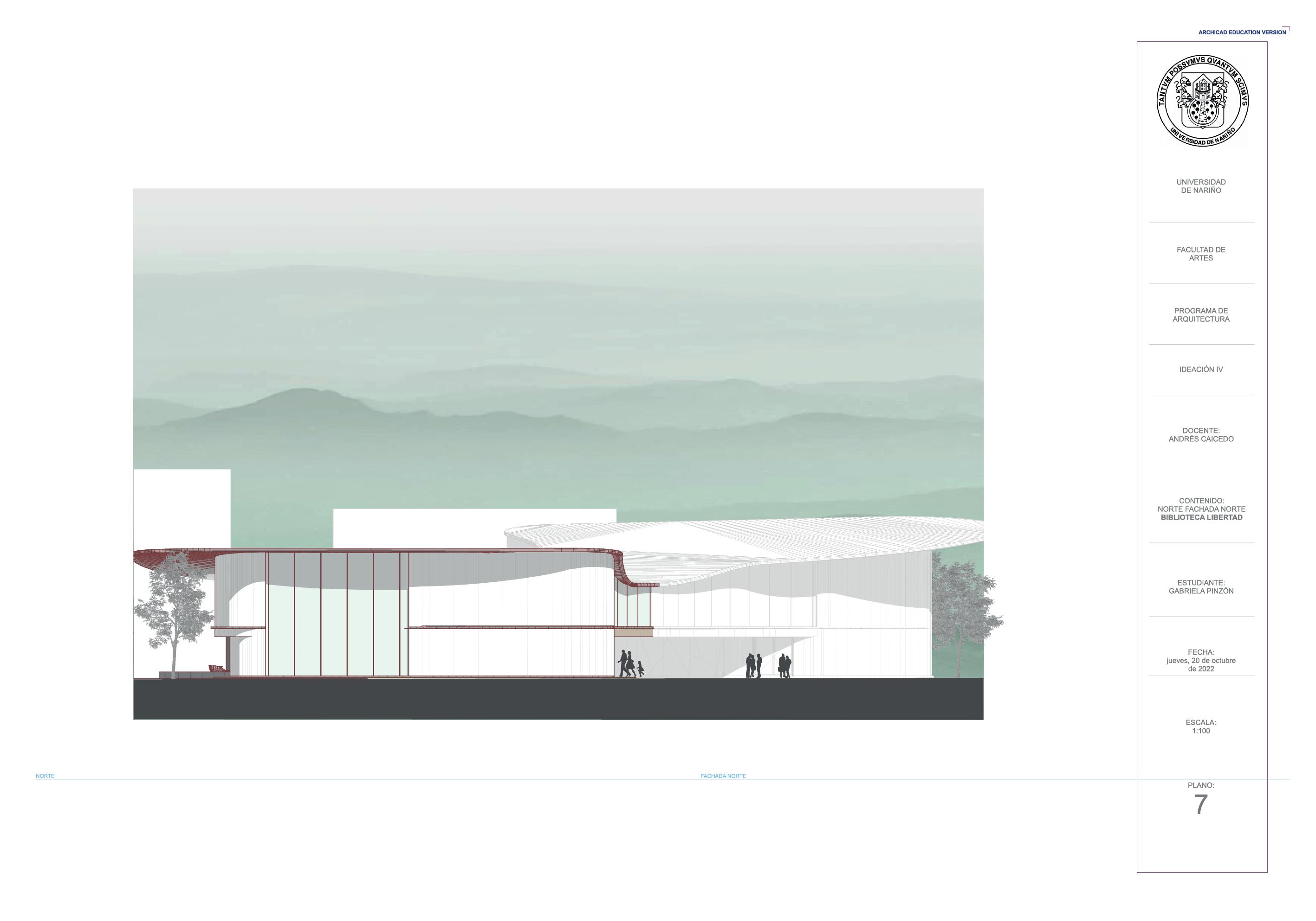

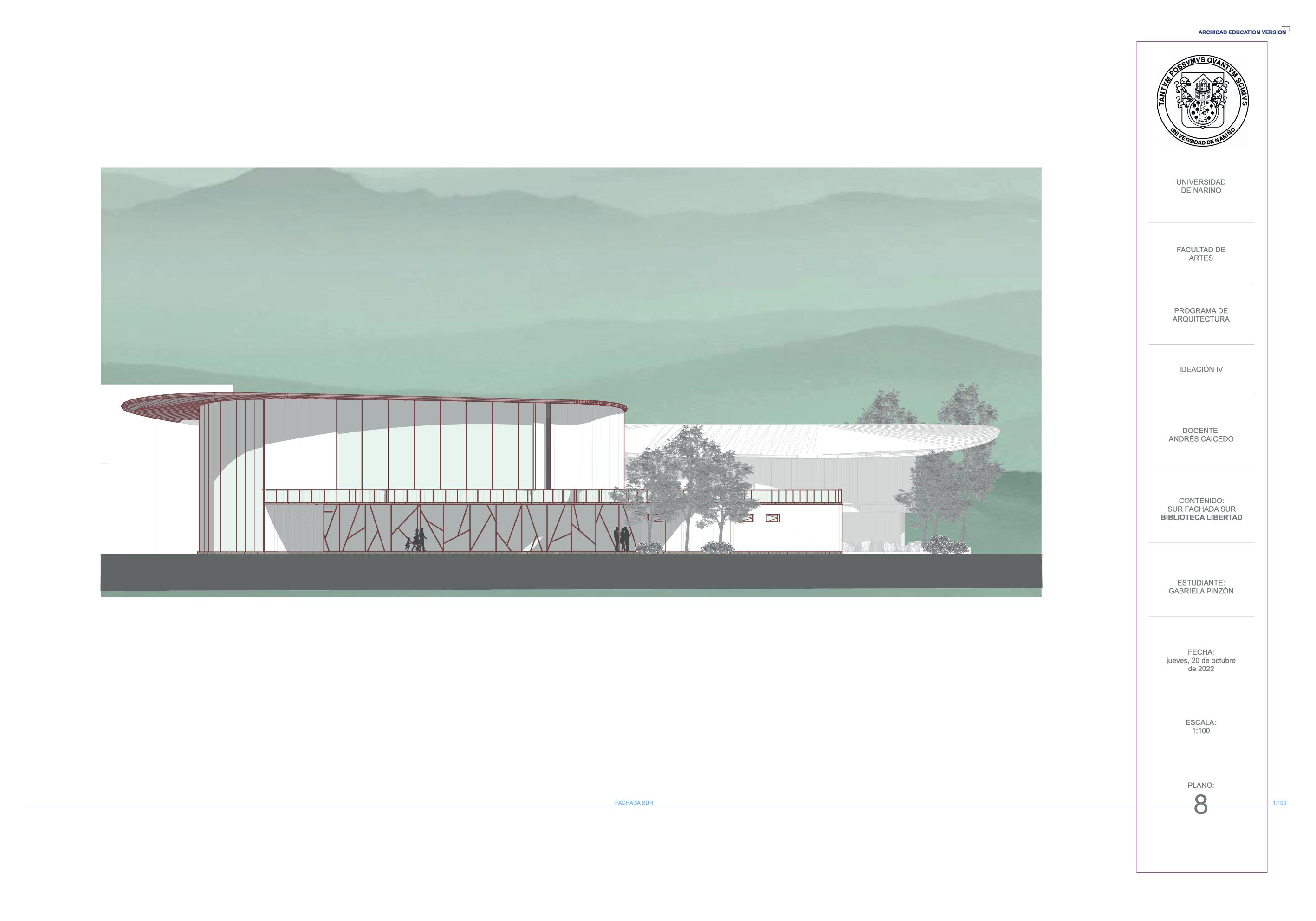

FACHADA SUR

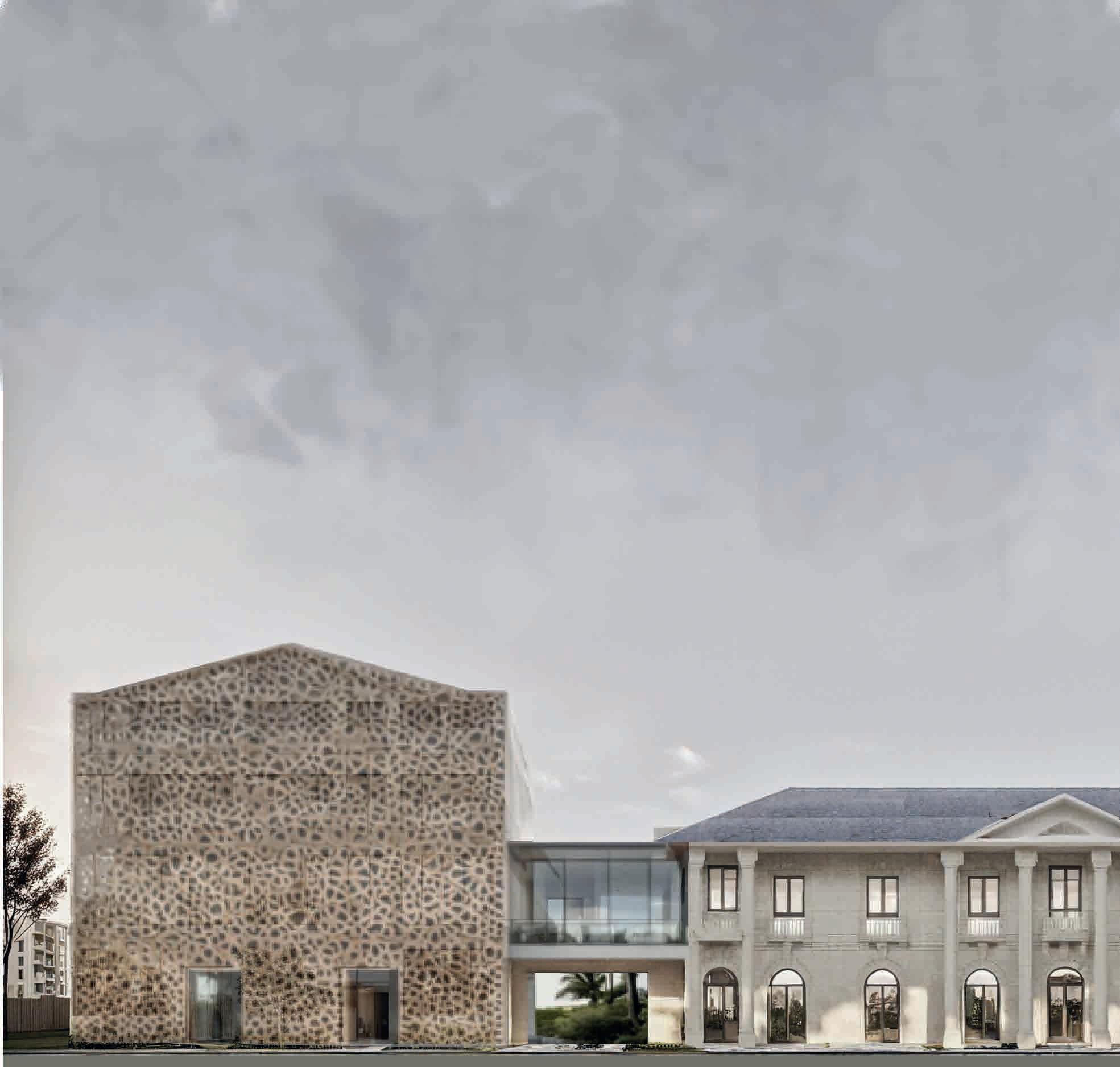

Herencia
Hotel Boutique
Equipamiento patrimonial
TALLER N° 05
Taller De Proyecto con Valor Patrimonial Centro Equipamiento
Información
Año: 2024
Acerca del proyecto:

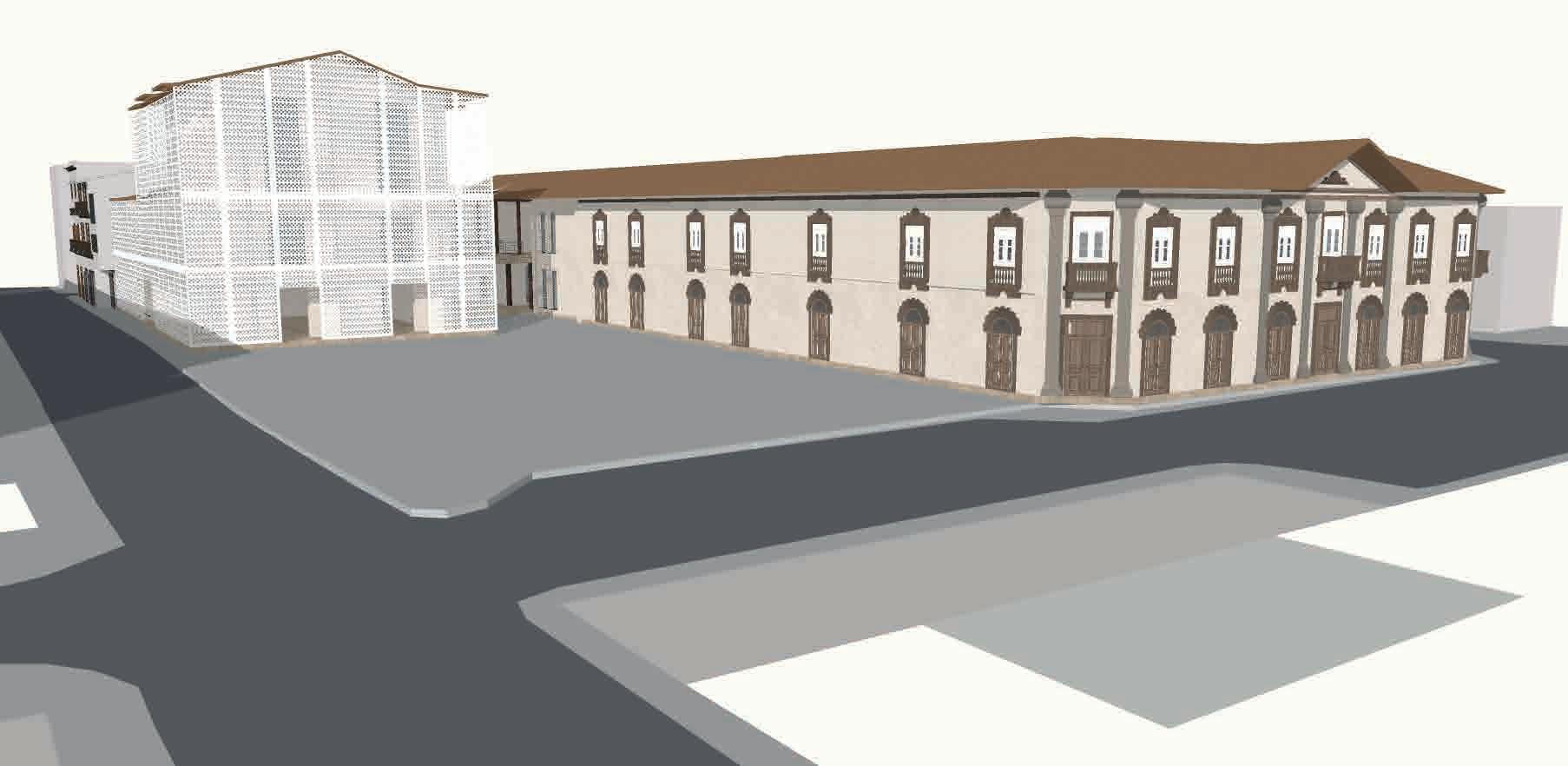

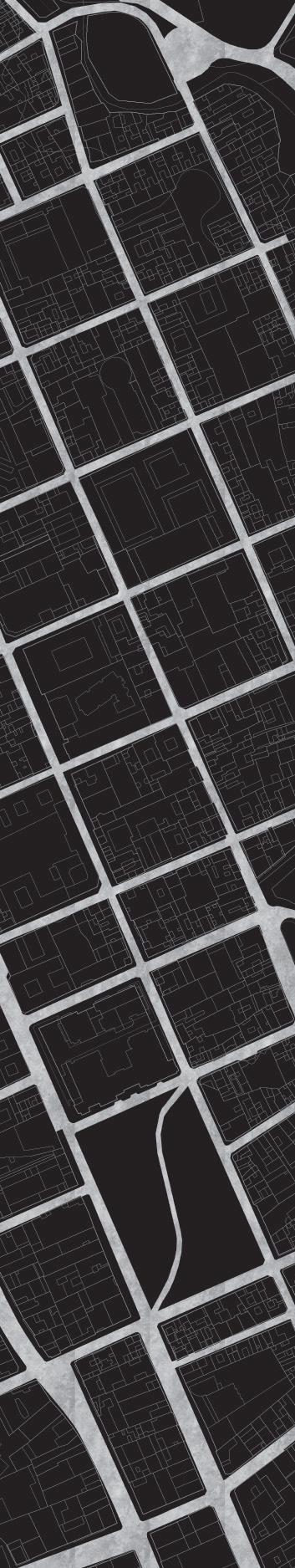

Ubicado en San Juan de Pasto, en el Centro Historico de la ciudad, se centra en la revitalización de un área urbana caracterizada por una dicotomía funcional y estética. Se propone la conservación de un edificio emblemático con un marcado carácter histórico, a la vez que se impulsa la renovación de un sector adyacente con un predominante uso comercial.
Las construcciones existentes han consolidado los centros ce manzana y han invadido los patios centrales.

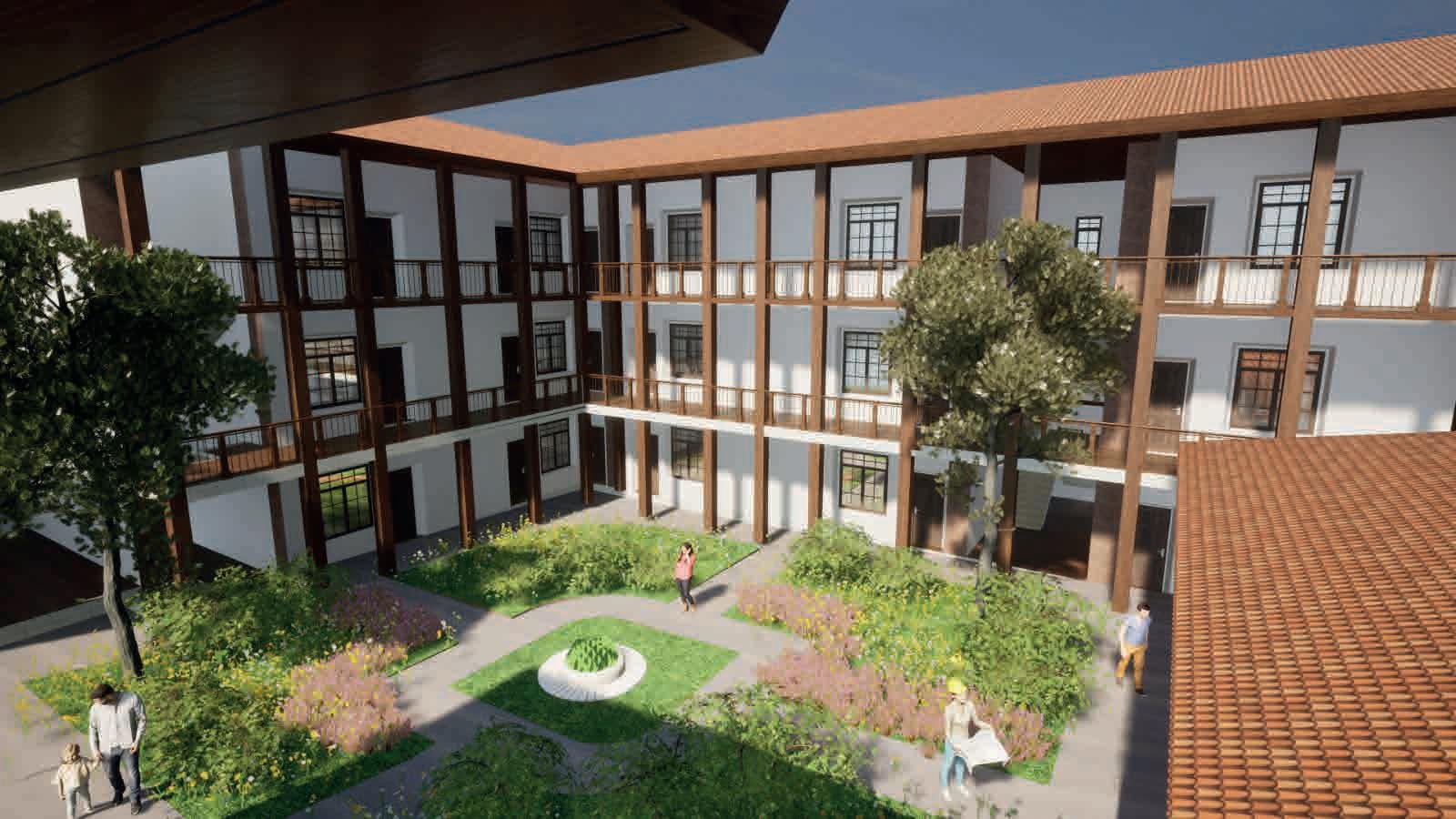

Asi pues, se pretende liberar estos centros haciendo un uso del vacio como elemento importante y articulador de espacios, retomando la forma de construccion de antepasados.
Memoria conceptual: Concepto
- Respeta Culatas
No compite con alturas existentes
-Continuidad de ejes existentes
Elementos de diseño simples, parten de lineas existentes en el contexto
- Patios interiores
Recuperación de espacios internos
- Permeabilidad en primer piso, permite la transición
- Fachadas simples contraste con el contexto.
Esquema-boceto
Retroceso
Genera Un Nuevo Espacio
Permeable
Recuperación Del Espacio Público
Respeta Alturas

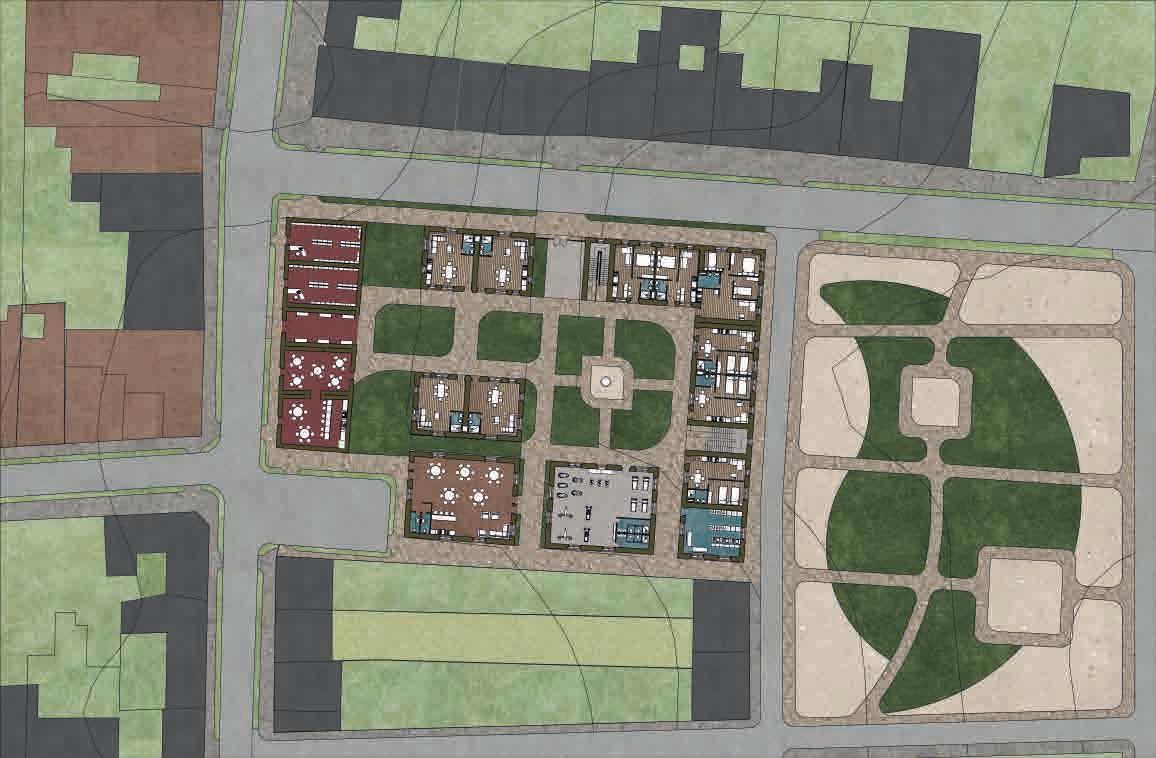

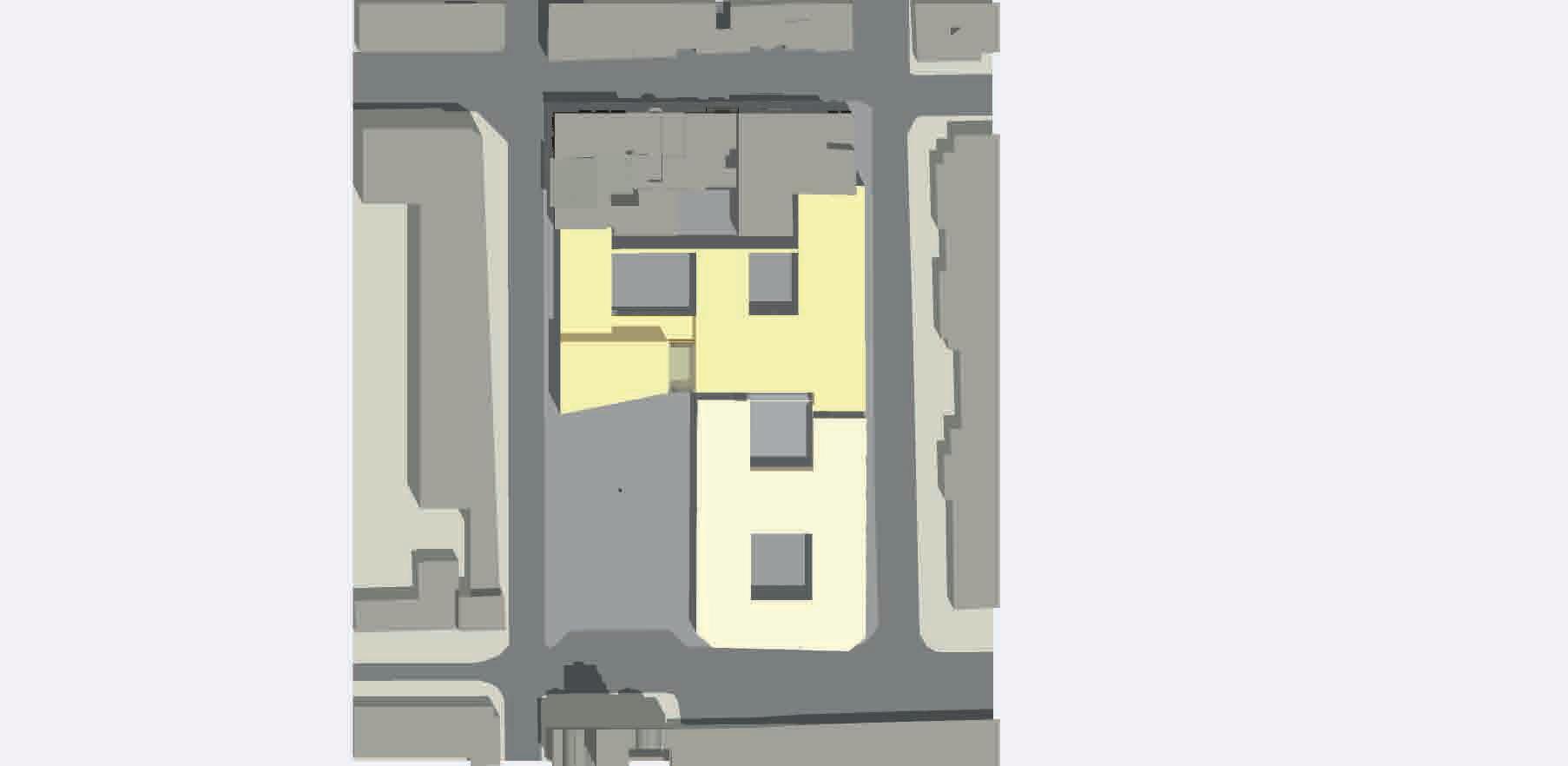

Hotel Boutique-Equipamiento Localización-concepto
Materialidad
- Recuperación de espacio público.

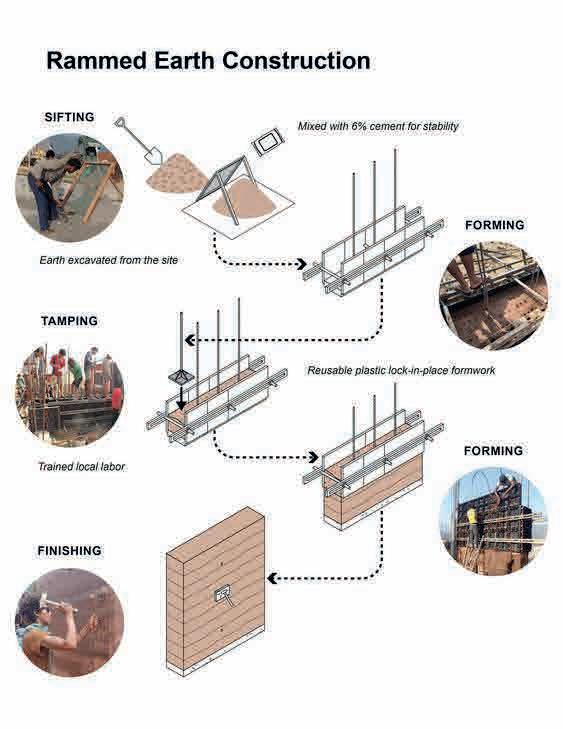

Proceso constructivo-Tapia pisada- Madera
AREA BRUTA DE MANZANA: 5535 M2
AREA DE OCUPACION: 4259 M2 (77%)
INDICE DE OCUPACION: 0.76
INDICE DE CONSTRUCCION: 0.24
Paredes: El proceso constructivo, consiste en rellenar un encofrado con capas de tierra de 10 a 15 cm compactando cada una de ellas con un pistón. La tierra es una mezcla de arcilla, limo y arena, que puede contener también agregados mayores como grava y piedras.
Analizando el método constructivo, se omite el uso de asensor, y por los parámetros de edificaciones patrimoniales establecidas, se usa escaleras y rampas.

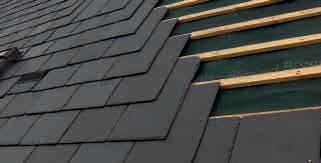

El Techo: Se Compone De Cerchas Y Listones De Amarre En Madera Ubicados Cada 60cm
Techos inclinados de 2-4 aguas para continuar con el estilo patrimonial existente, sin embargo se implementa la teja pizarra para diferenciar material y apariencia
Nariño
Pasto
se excava la tierra del sitio
pisar-asentar
Se realiza el trabajo de acentamiento
Final
Formaleta
se mezcla con 6% de cemento para estabilidad
Herencia
Hotel Boutique-Equipamiento

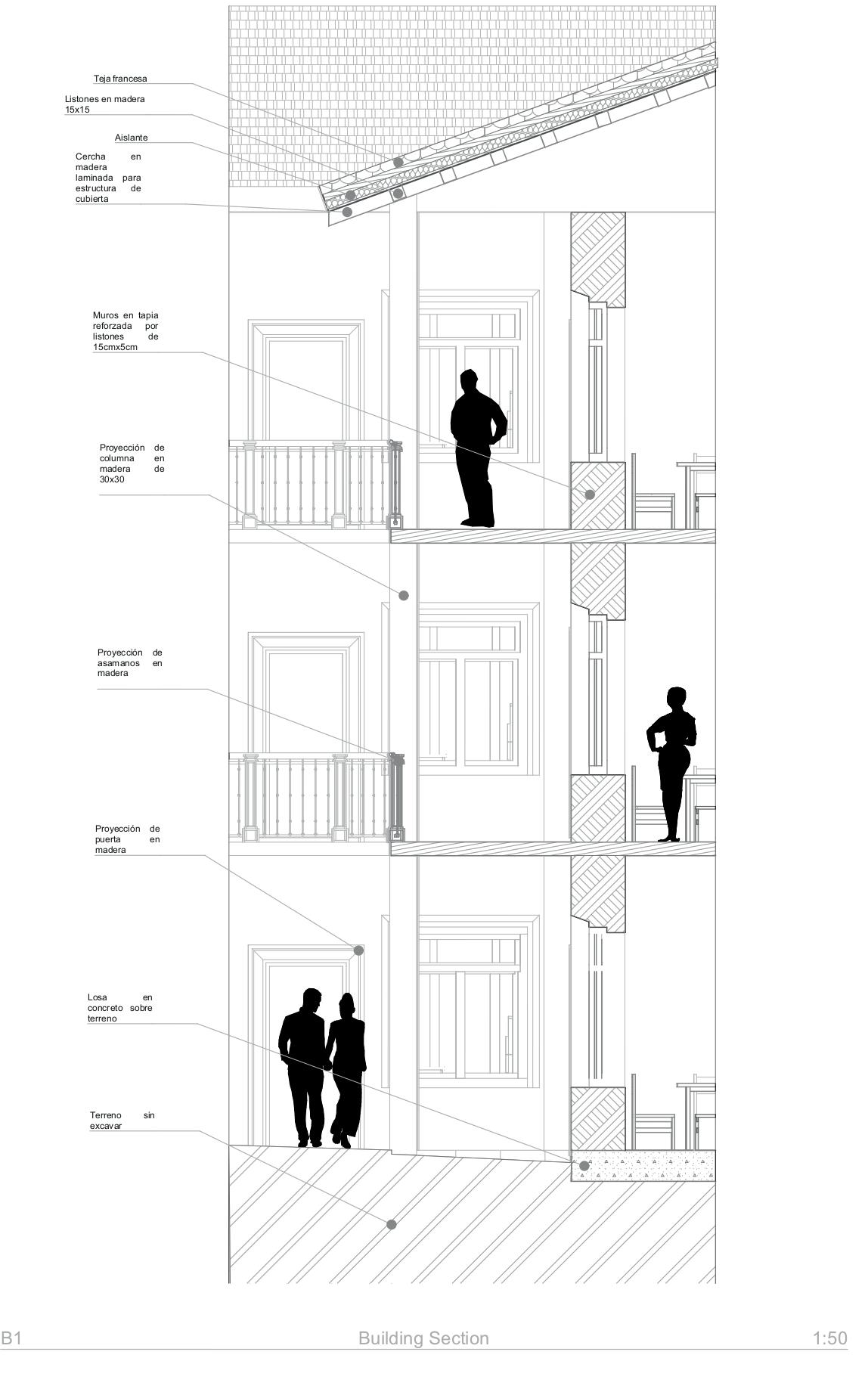

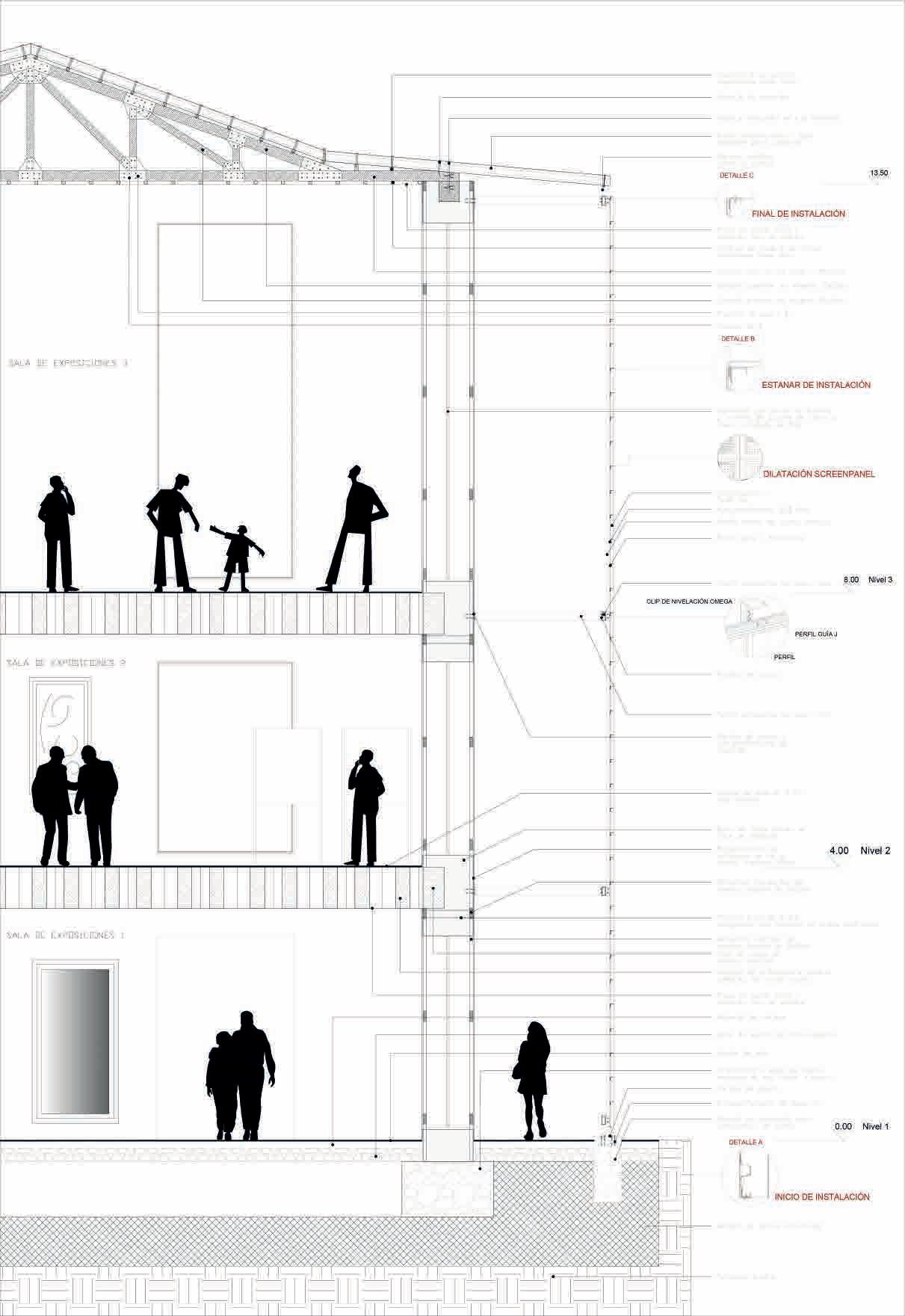

Esquema funcional- Corte por fachada
ESQUEMA FUNCIONAL
1
Tienda De Artesanias
Alquiler de vehículos
Oficina de Turismo
Restaurante
Cocina
Alacena
Baños
Cuarto de servicios
Cuarto técnico
Cuarto de basuras
Recepción Hotel
Sala de usos múltiples
Talleres
sala de Exposiciones
Patios centrales
2
Cuarto De Exposiciones
Librería
Espacio de lectura
Pasillo articulador
Sala de estar oficinas
Oficinas
Sala de juntas
Cocineta
W.C
Lavandería
Ha. Para colaboradores
Hab. suits
Sala de estar
Circulaciones Verticales Y Horizontales
Zonas De Exposicion
Comercio
Gastronomia
Zonas Servicios
Zonas Sociales
Educacion
Sala De Usos Multiples
Habtaciones Hotel
Oficinas
Libreria
3
Galeria De Arte

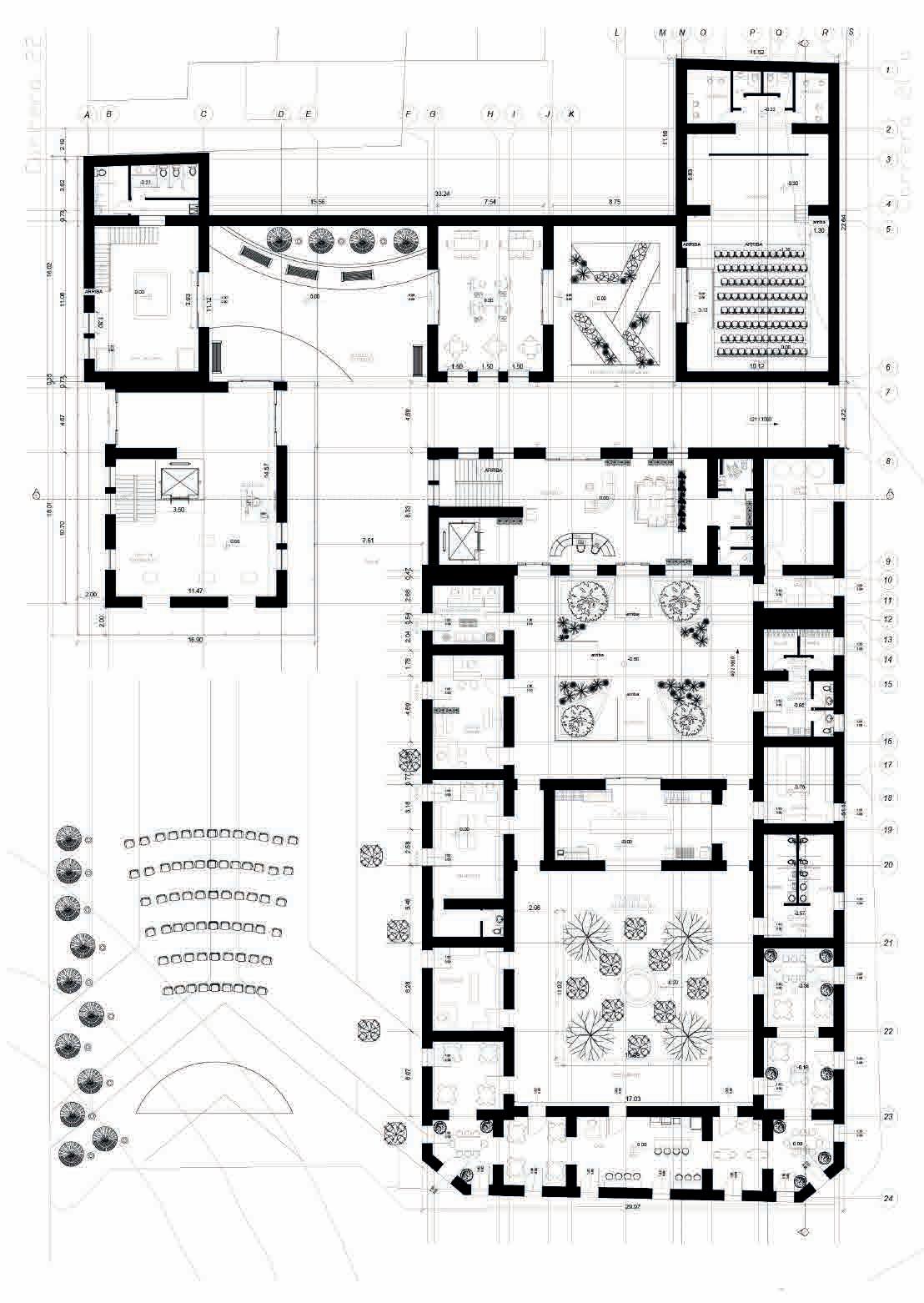

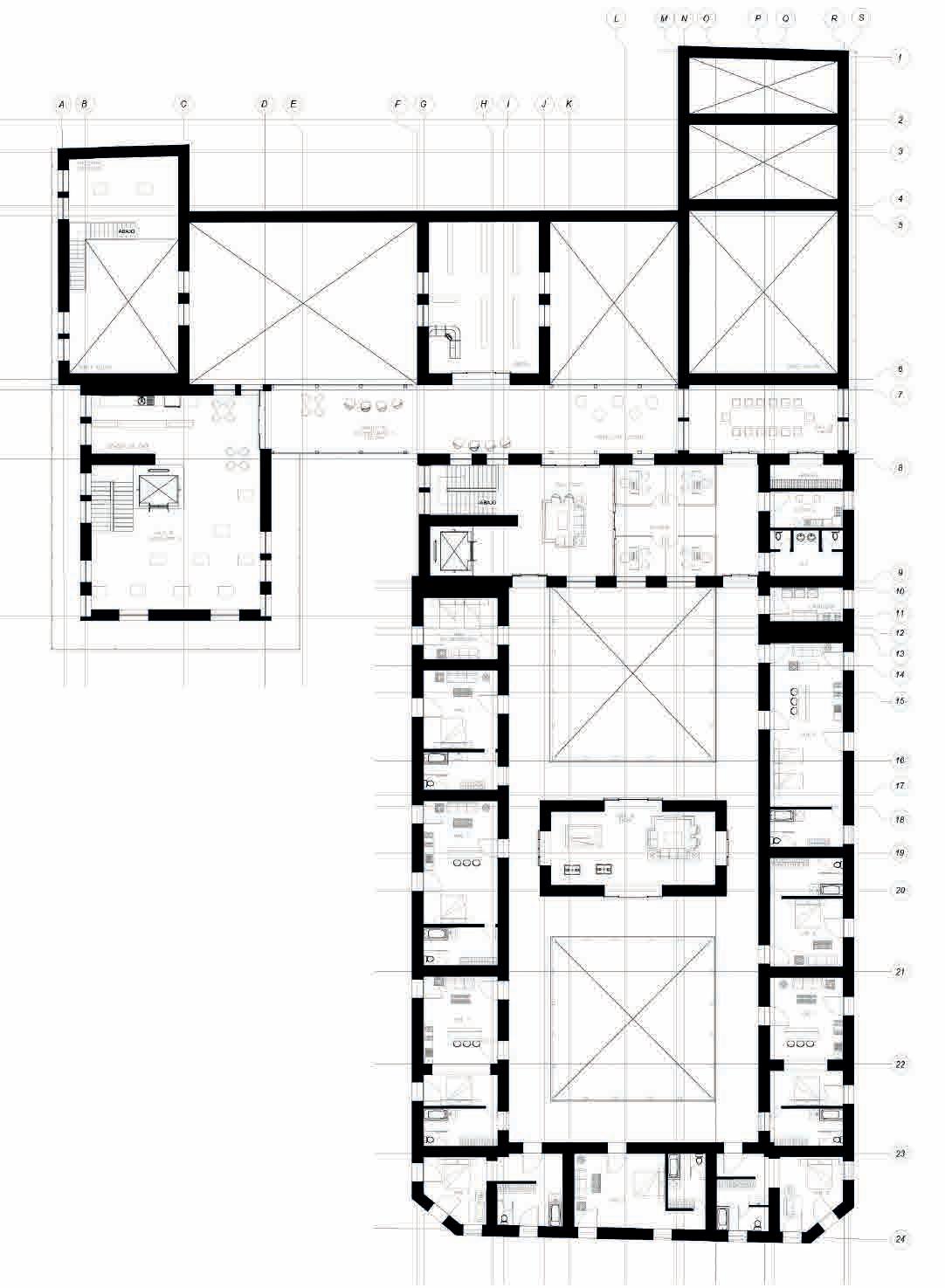

PLANTA
PLANTA
PLANTA
Herencia
Hotel Boutique-Equipamiento

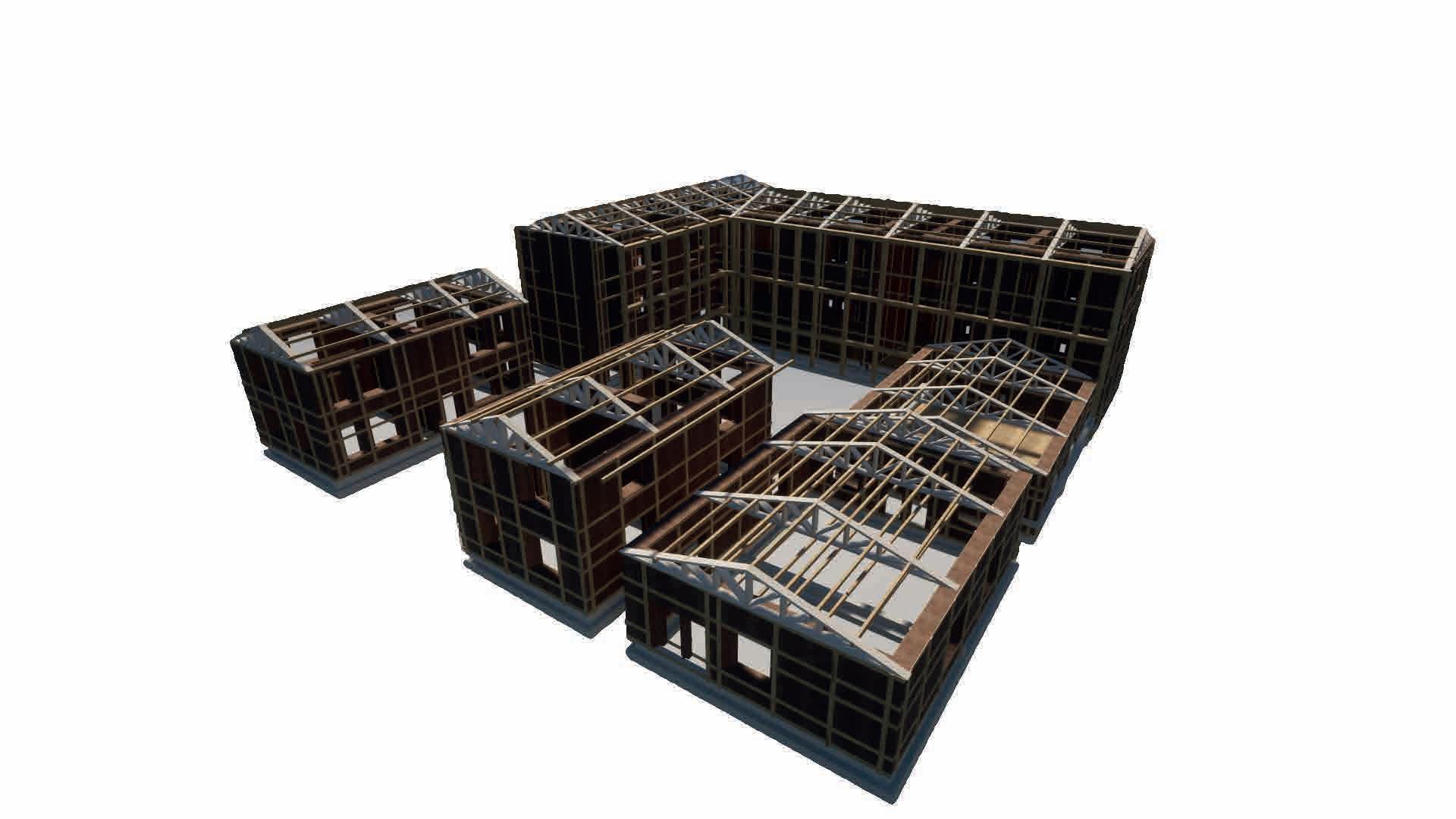

Estructural - Cubiertas

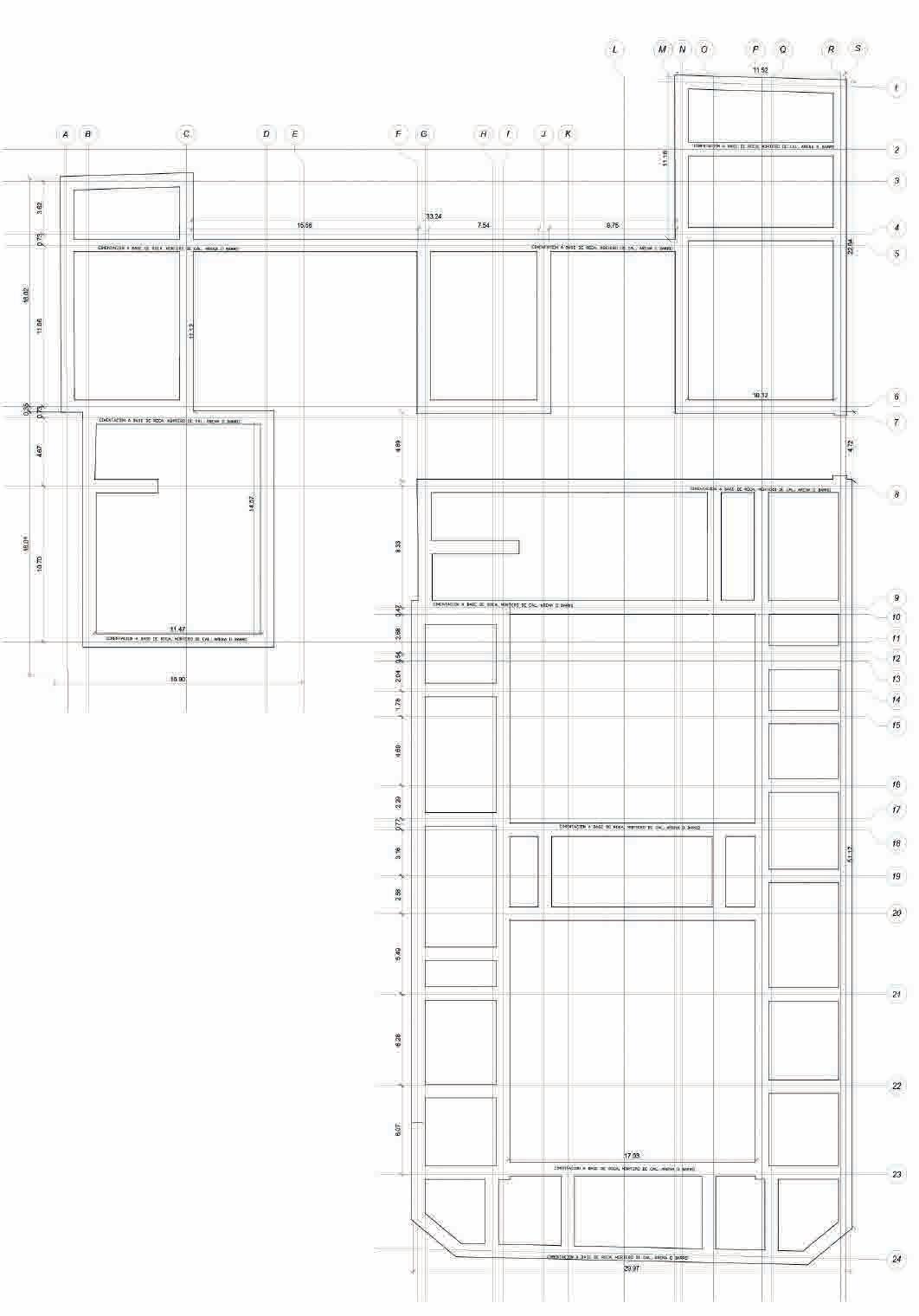

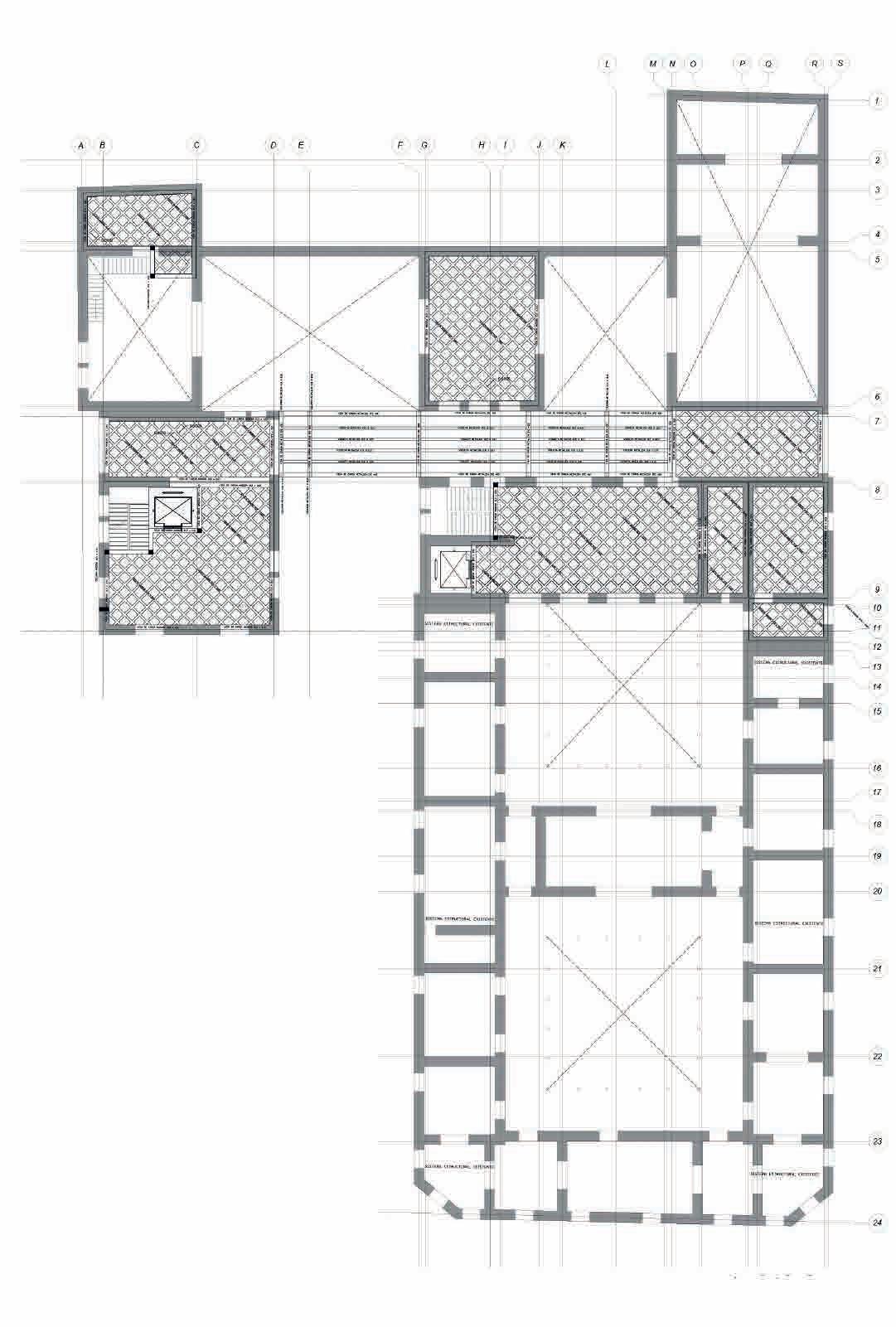

CIMENTACIÓN

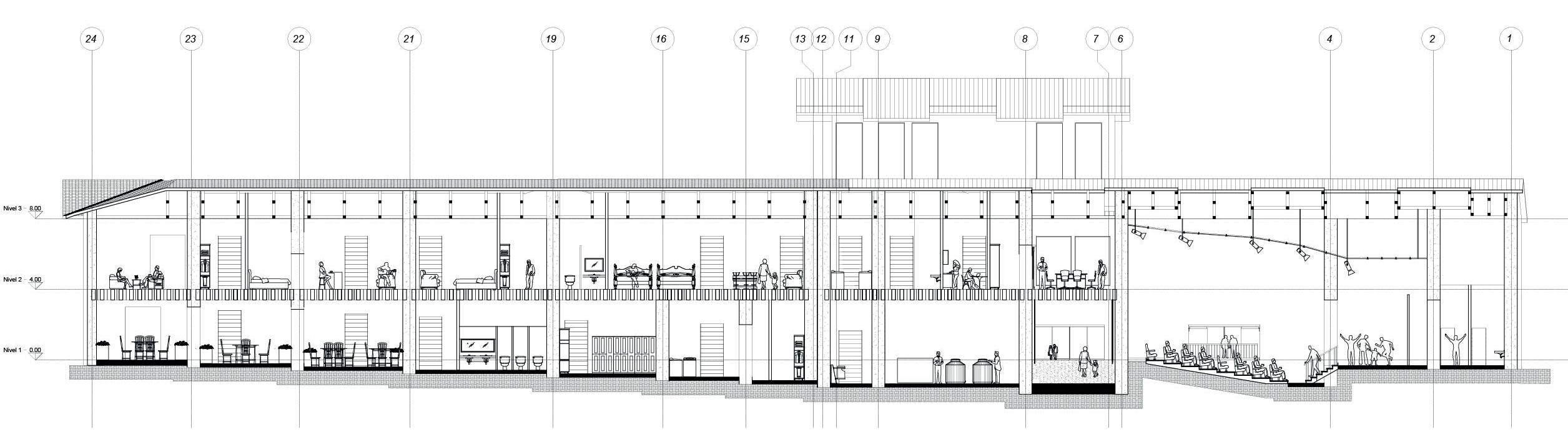

CORTE TRANSVERSAL
Hotel Boutique-Equipamiento Cortes

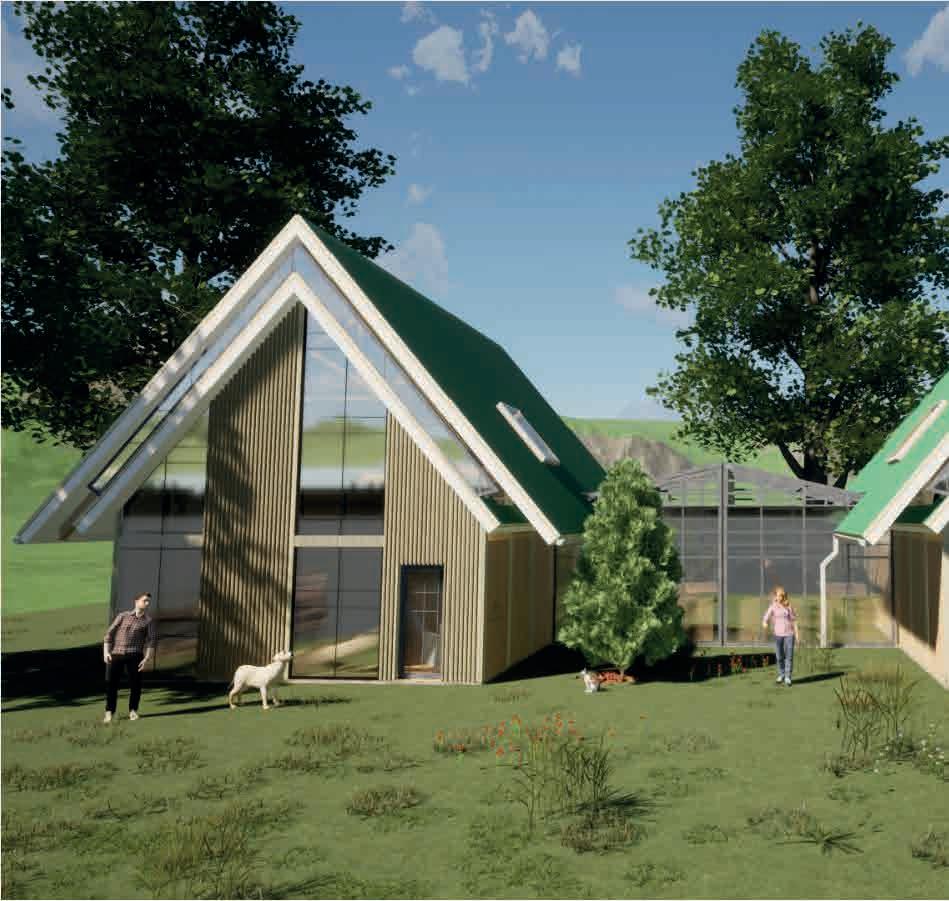

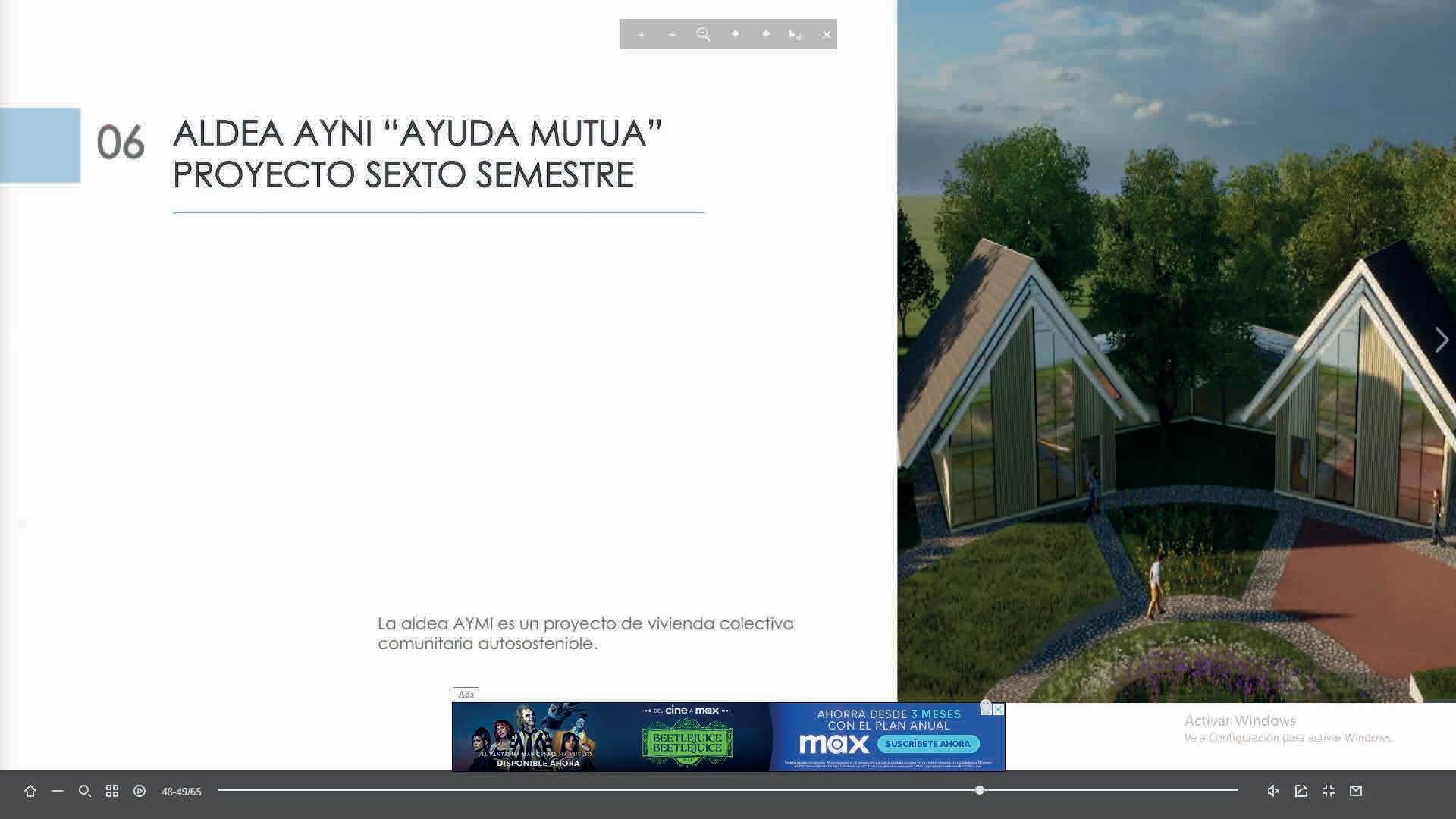

Aldea Ayni
Vivienda Colectiva
TALLER N° 06
Proyecto Periferia Vivienda
Información
Año: 2023
Acerca del proyecto:
Vivienda colectiva comunitaria autosostenible.
El corregimiento de Obonuco, se encuentra a 5km de la ciudad de Pasto, en las estribaciones de las faldas del Volcán Galeras.
"Este proyecto de vivienda colectiva inspira en la Chacana para crear una comunidad interconectada y autosuficiente. Se abstrae la forma de la Chacana para el emplazamiento del proyecto, evocando la cosmovisión andina al integrar espacios para la vida comunitaria y la producción sostenible, reflejando los ciclos de la naturaleza y la cooperación. Al igual que el camino Inca unía territorios, esta propuesta busca enlazar a sus habitantes en un sistema de apoyo mutuo y bienestar colectivo."

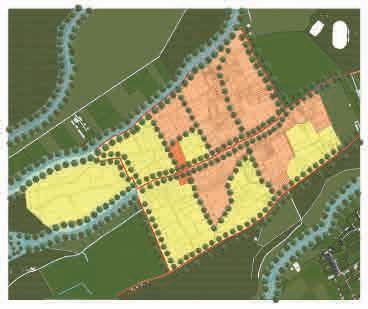

Se implanta dentro del área de transición de Obonuco, busca frenar el crecimiento no planificado, se superpone una franja de transición mediante una tipología de vivienda productiva, la cual nos permite, persuadir a las vecindades para copiar este modelo de implantación, Ademas se plantea una red de equipamientos, tanto para la Aldea, como para el Corregimiento, que dan soporte a las actividades productivas. está conformado por cinco módulos en forma de cruz andina compuesto por 6 Unidades de vivienda y áreas productivas.
Límites.
Norte:
Corregimiento de Mapachico.
Corregimiento de Gualmatán y Jongovito
Oriente:
Área urbana del Mpio de Pasto
Occidente:
Mpios de Tangua y Yacuanquer
Características:
Altura: 2800 m.s.n.m
Temperatura: 12°c
Área de trabajo: 30.000 m²
Área del lote: 400 m²
Nariño
Pasto
Obonuco
La Chakana Puente a lo alto
Aldea Ayni

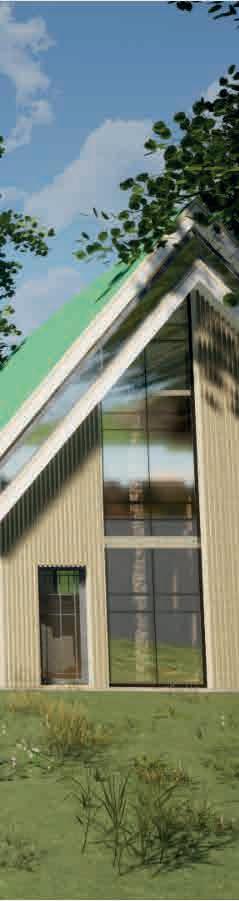

Vivienda Colectiva Fachadas

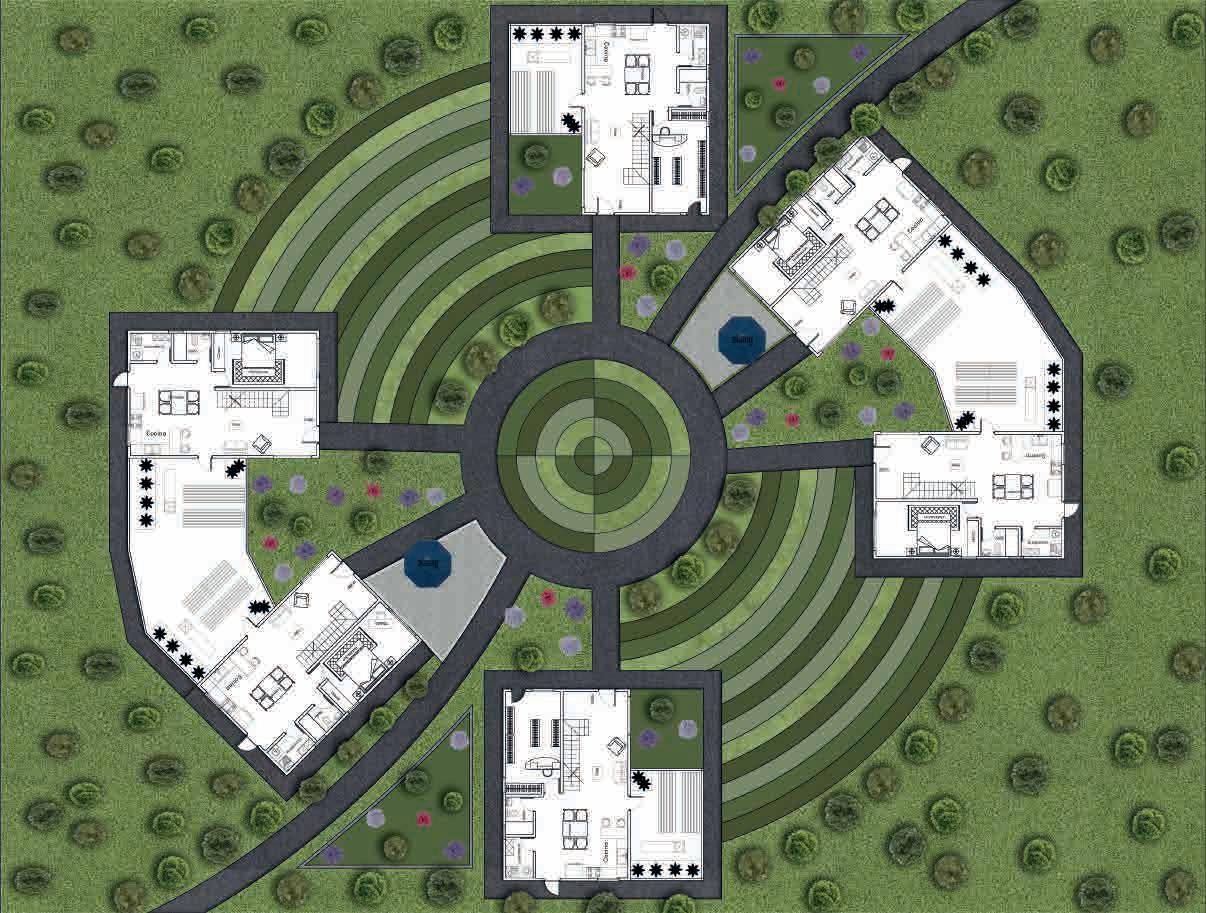

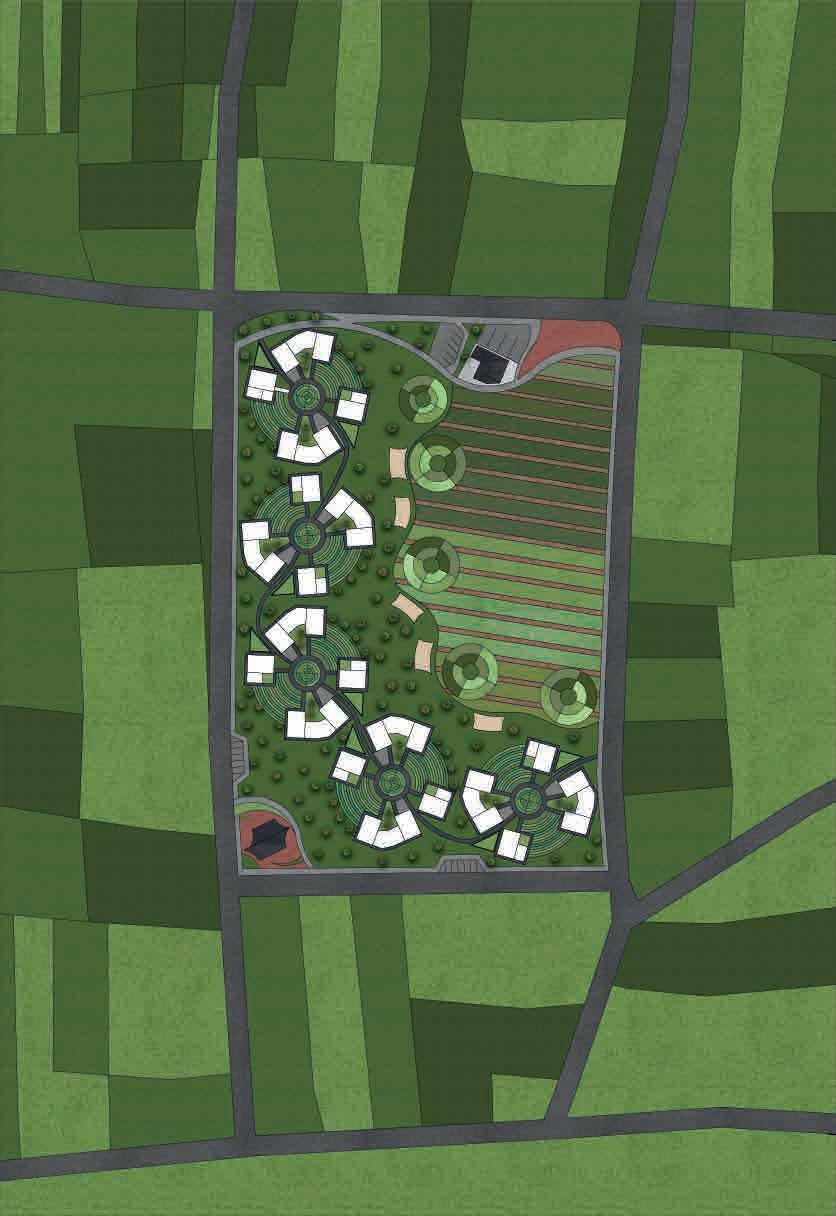

Vivienda Colectiva Plantas

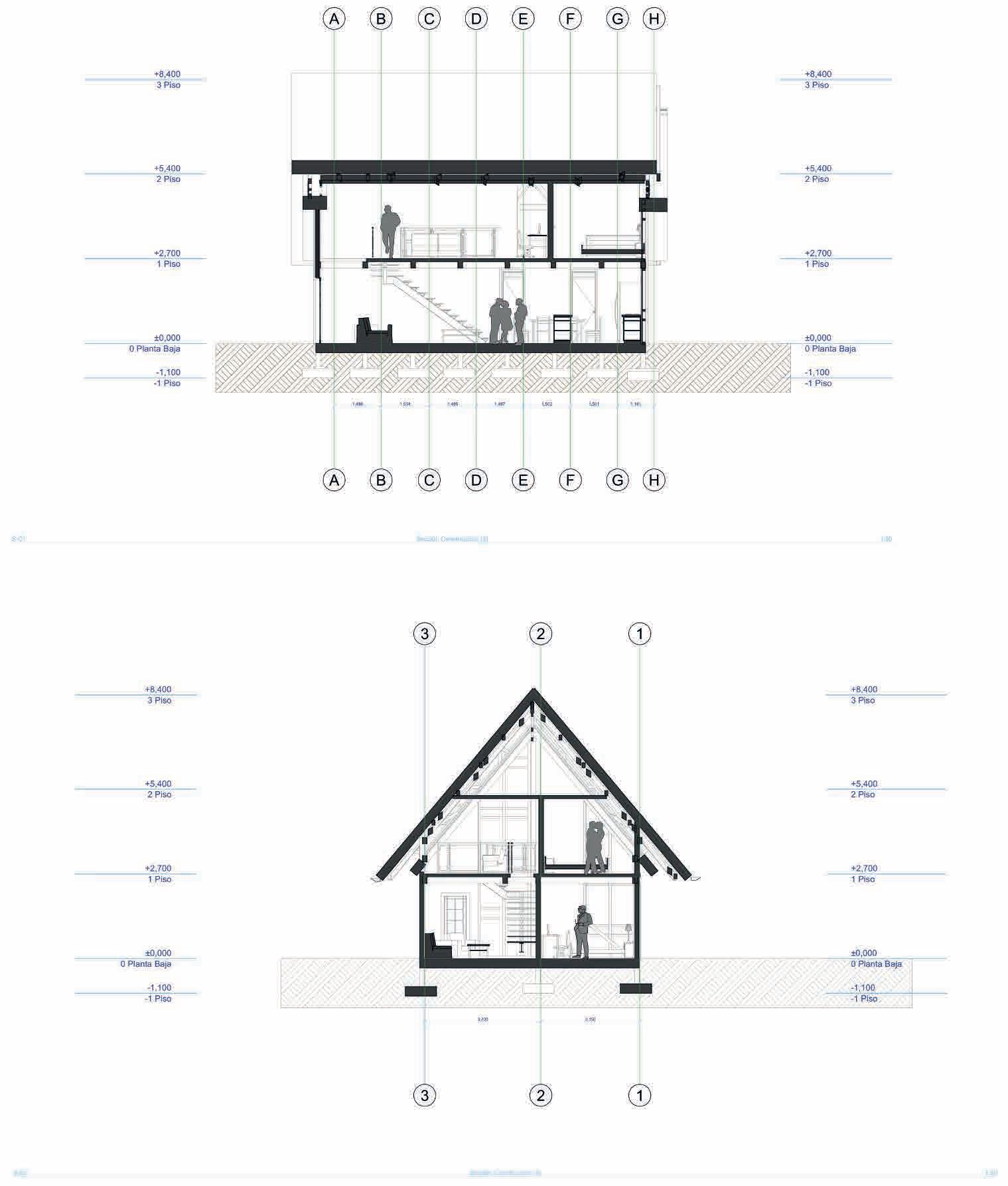

Aldea Ayni
Vivienda Colectiva

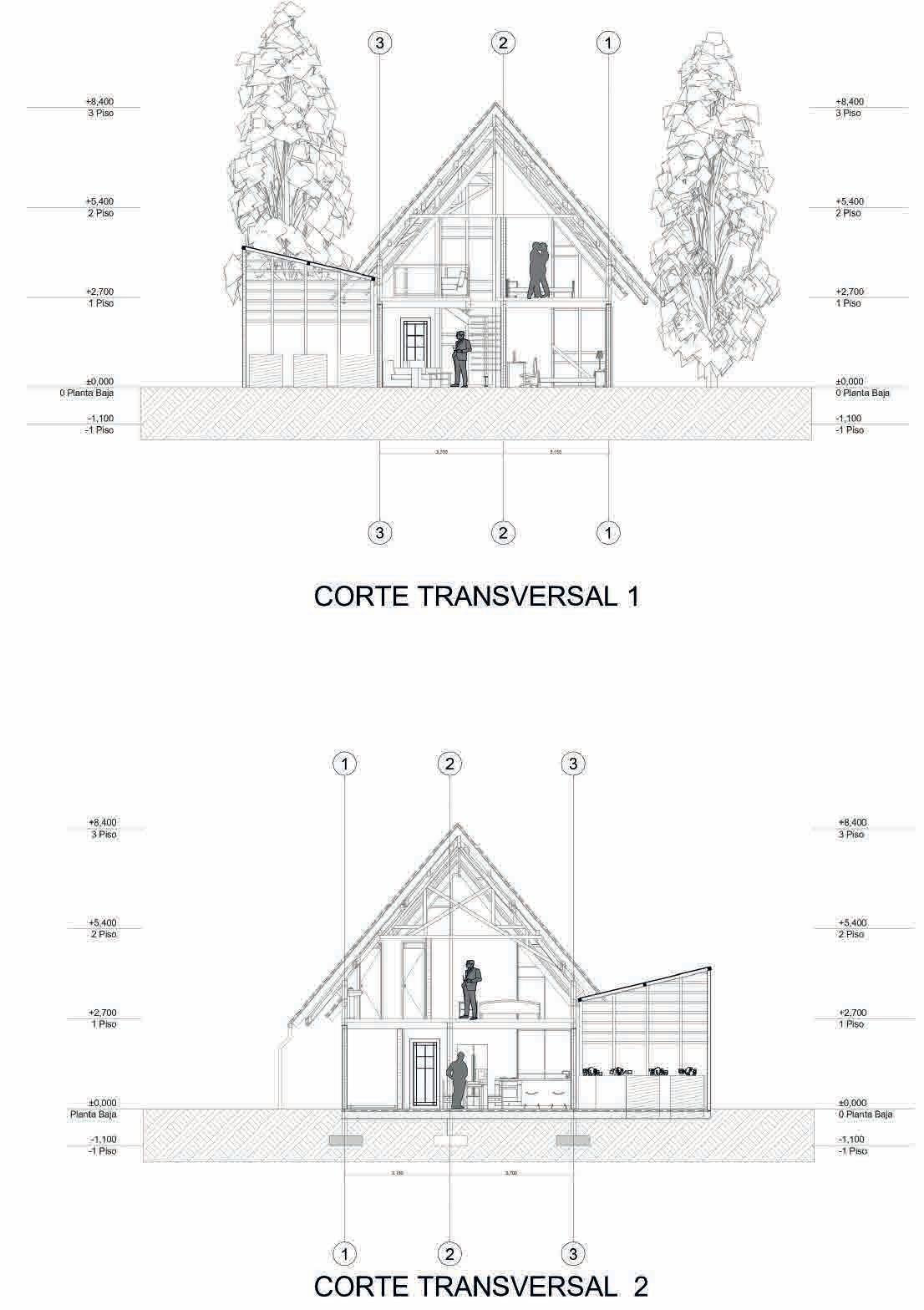

Cortes

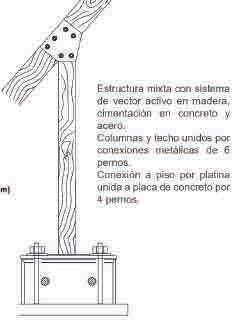

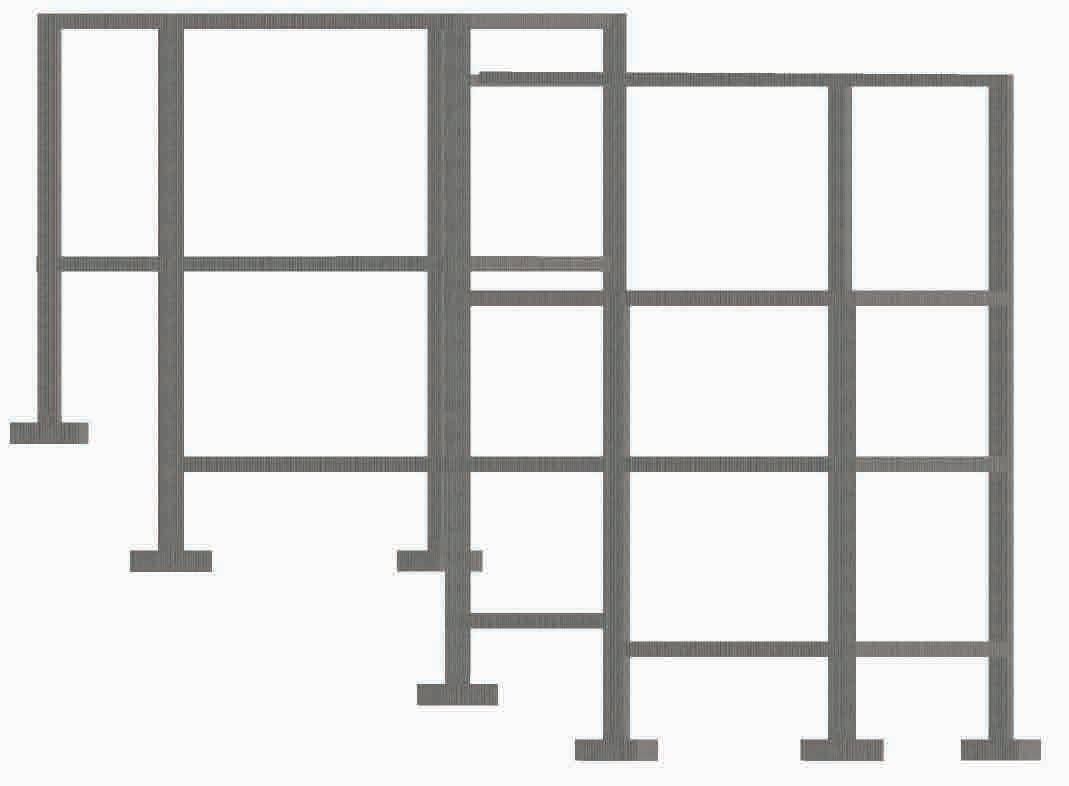

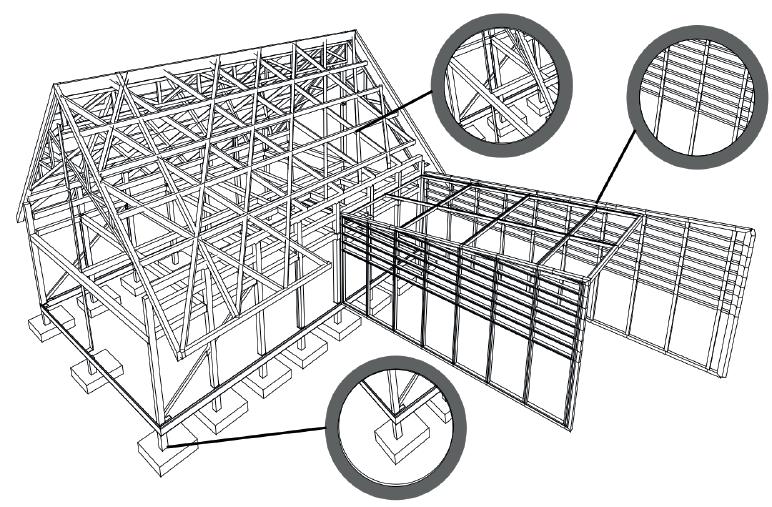

Estructua mixta-vector activo en madera. cimientos en concreto y acero.
Columnas y techa unidas por conexiones metalicas de 6 pernos. Conexion a piso por platina, unida a placa de concreto por 4 pernos
Vivienda Patrimonial colectiva
TALLER N° 07
Proyecto Centro Con Valor Patrimonial Vivienda Información
Año: 2024
Acerca del proyecto:
Vivienda colectiva en contexto patrimonial
El corregimiento de Obonuco, se encuentra a 5km de la ciudad de Pasto, en las estribaciones de las faldas del Volcán Galeras.
Diagnóstico Sintesís

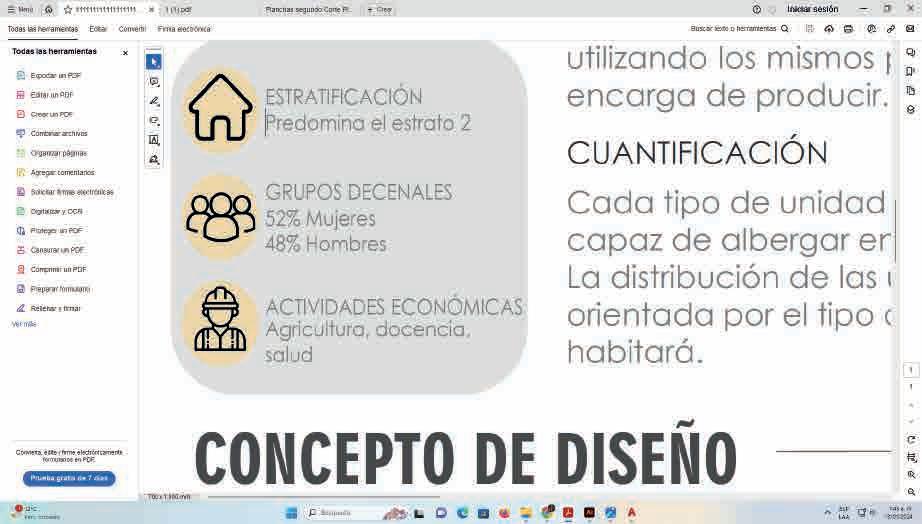

Se enfoca en los funcionarios de la entidad AGROSAVIA, Se desarrolló un tipo de vivienda que, además de ser colectiva, es sustentable utilizando los mismos productos que AGROSAVIA se encarga de producir.
- Grandes áreas verdes que sirven para con solidar recorridos ambientales que conecten todo el sector.
- La población actual: 5.075 por ende existe un déficit de espacio público de 7.8 m2/Hab.
Aunque el mayor E.p se encuentra en el C.P
- Infraestructura vial insuficiente, discontinúa, en mal estado y en mayoria sin pavimentar.
- Ante el constante crecimiento del C.P los suelos agrícolas cercanos a este están cam biando su naturaleza, presentan característi cas agrícolas y residenciales estas áreas pueden potencializarse para proyectar viviendas productivas que además contengan la expansión de centro poblado
Es un lugar de gran riqueza cultural, que se refleja en sus representaciones culturales, su patrimonio cultural material e inmaterial, y su tejido social.
Representaciones culturales:
Fachadas de las casas con elementos decorativos tradicionales. Fiestas de guguas de pan, celebración ancestral.
Patrimonio cultural material:
Qhapaq Ñam, red de caminos incas.
Casa museo la estancia, del siglo XVIII. Templo parroquial Jesús Nazareno, del siglo XVIII.
Tejido social: Comunidad viva y comprometida con su patrimonio.
Nariño
Pasto
Obonuco

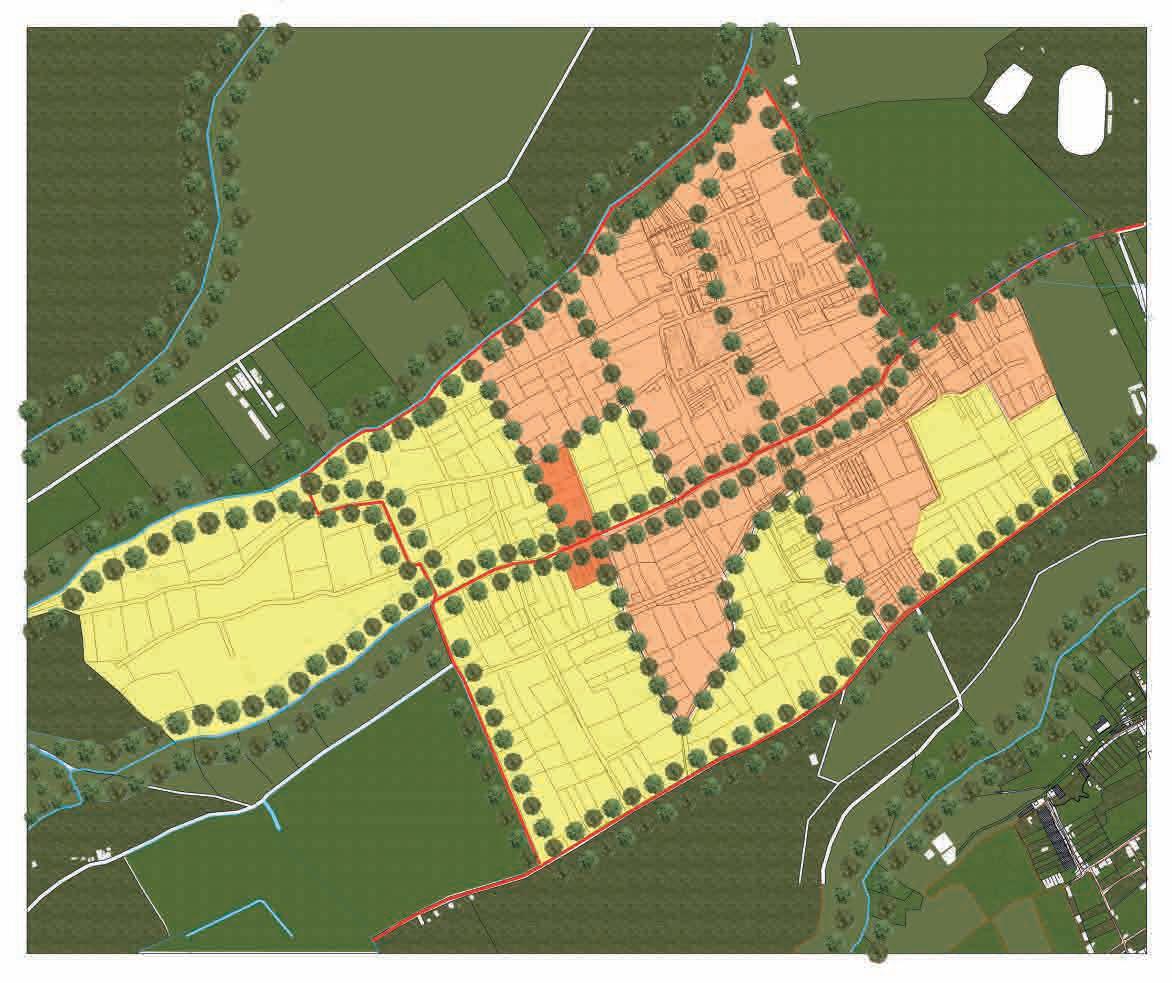

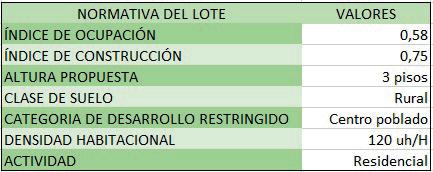

Zona consolidada
Viviendas a conservar
Vivienda con valor patrimonial.
Vivienda con valor patrimonial a conservar
Usuario
Viviendas a conservar
Viviendas con valor patrimonial.(Contexto)
25 U. HAB

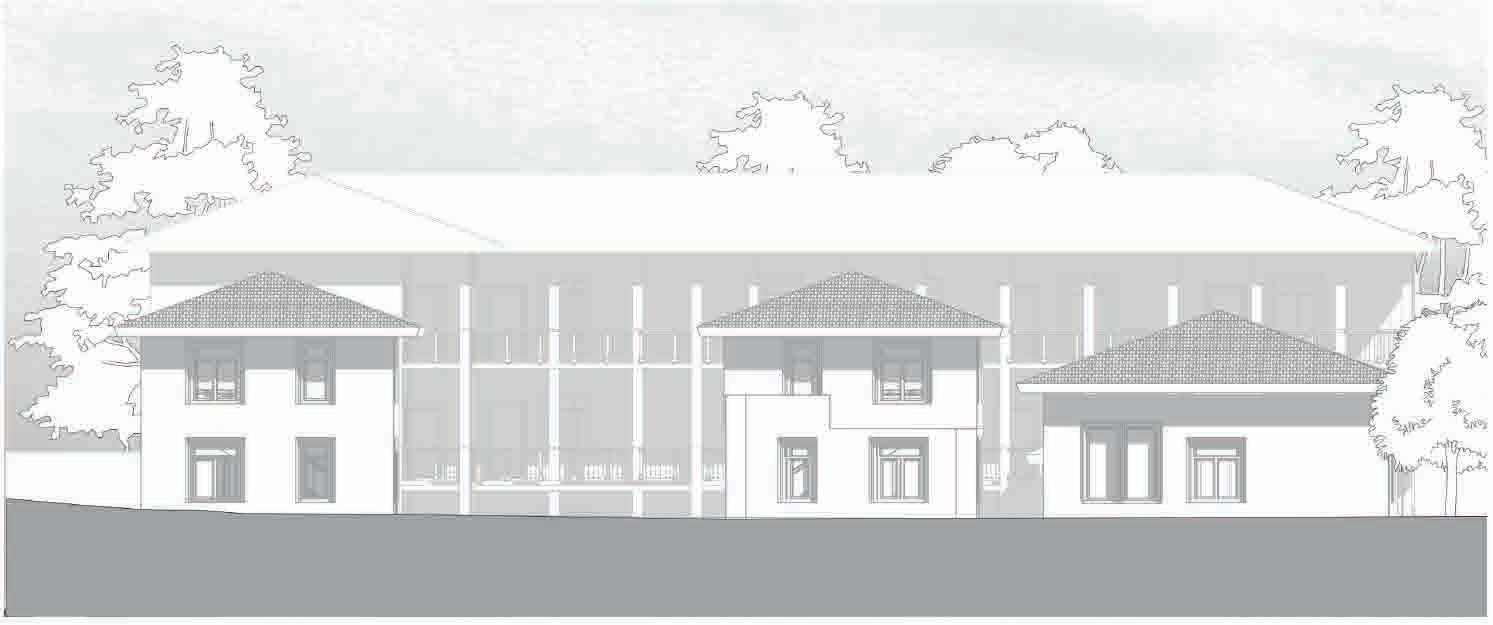

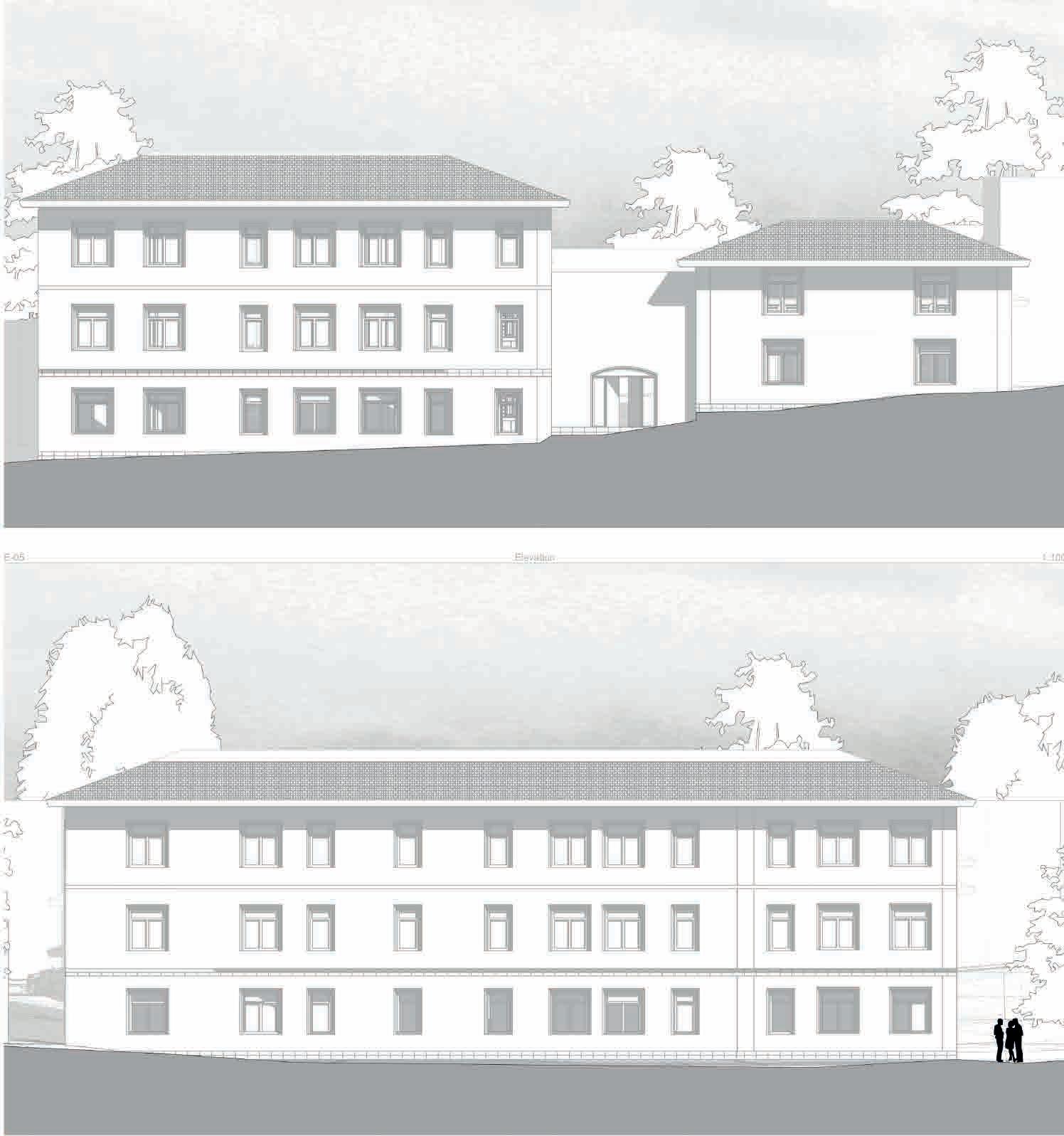

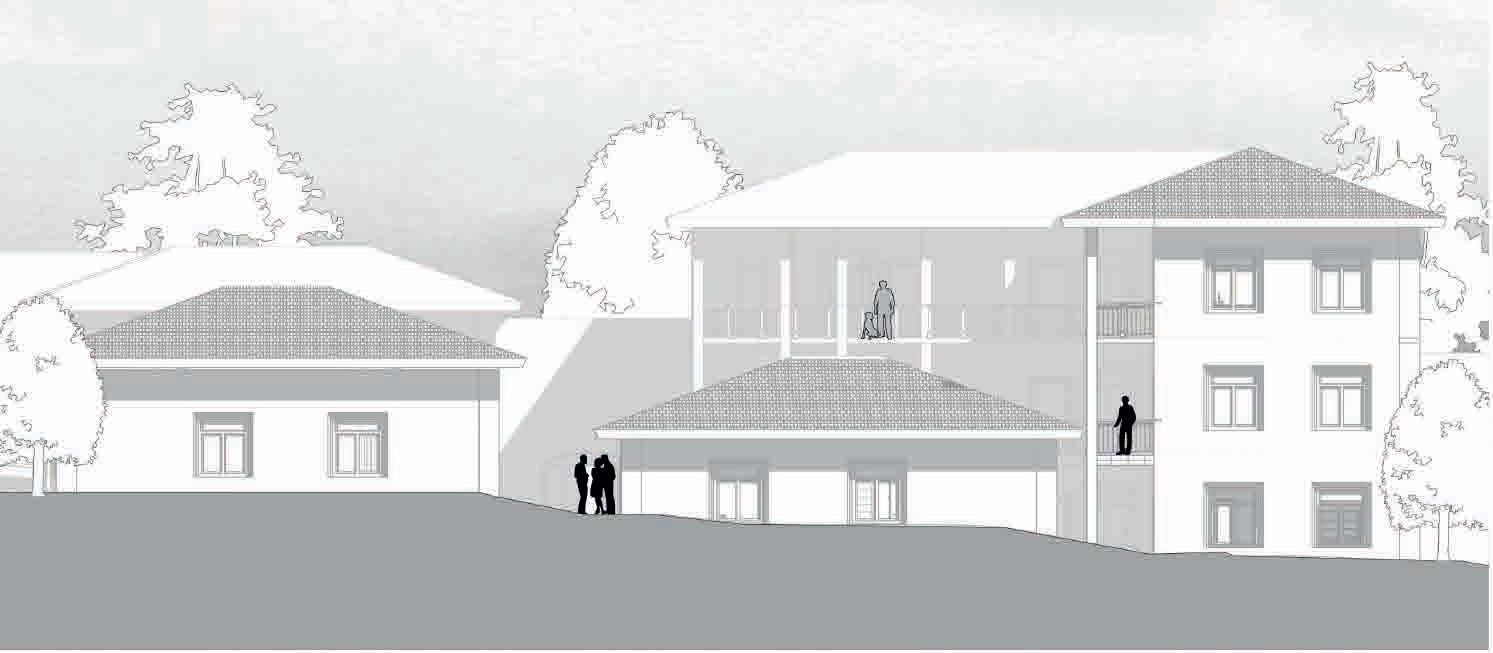

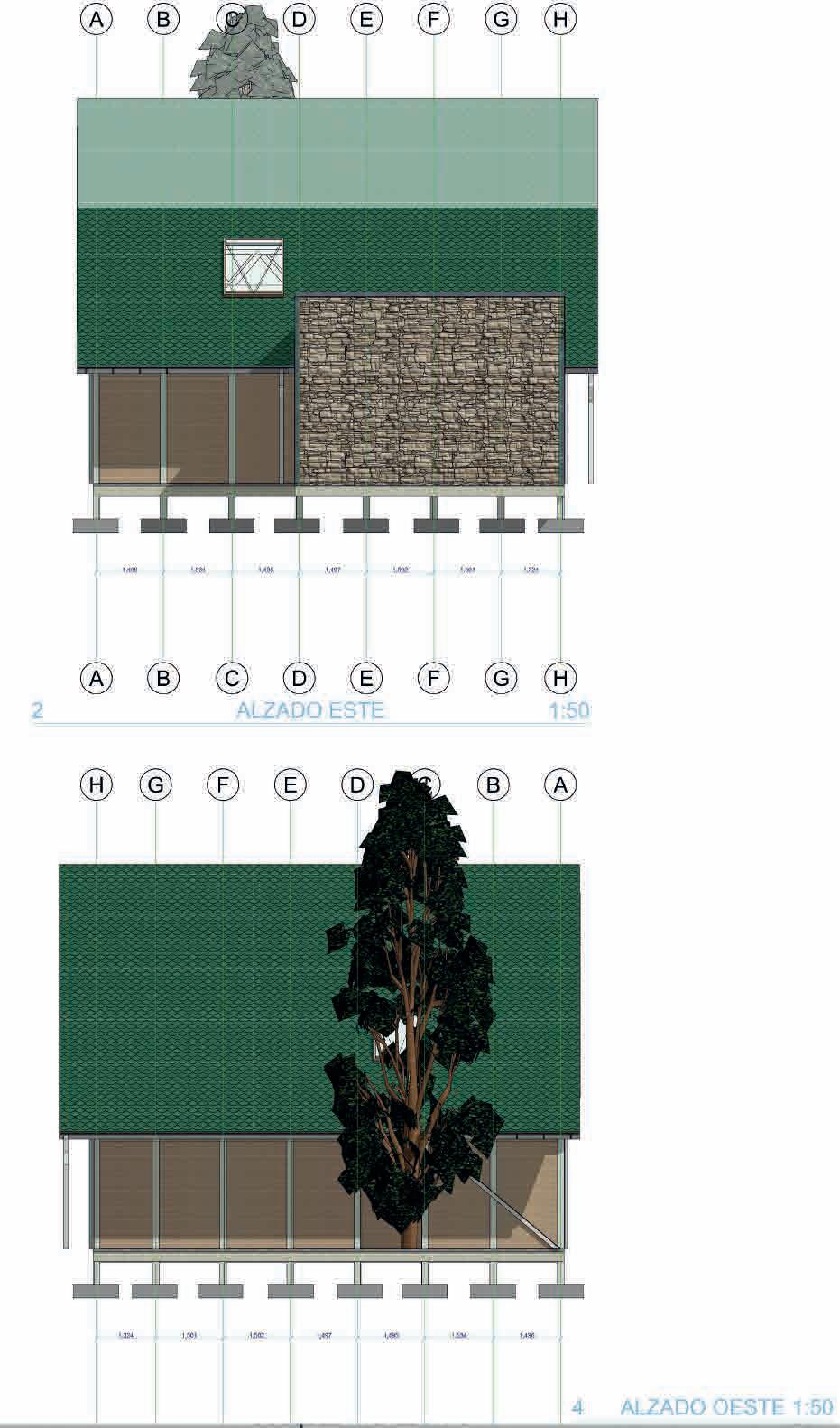

Fachada norte
Fachada Sur
Fachada este
Fachada Oeste
Vivienda Patrimonial colectivo Fachadas

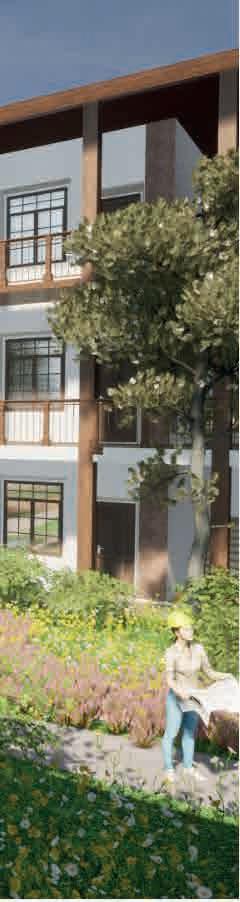

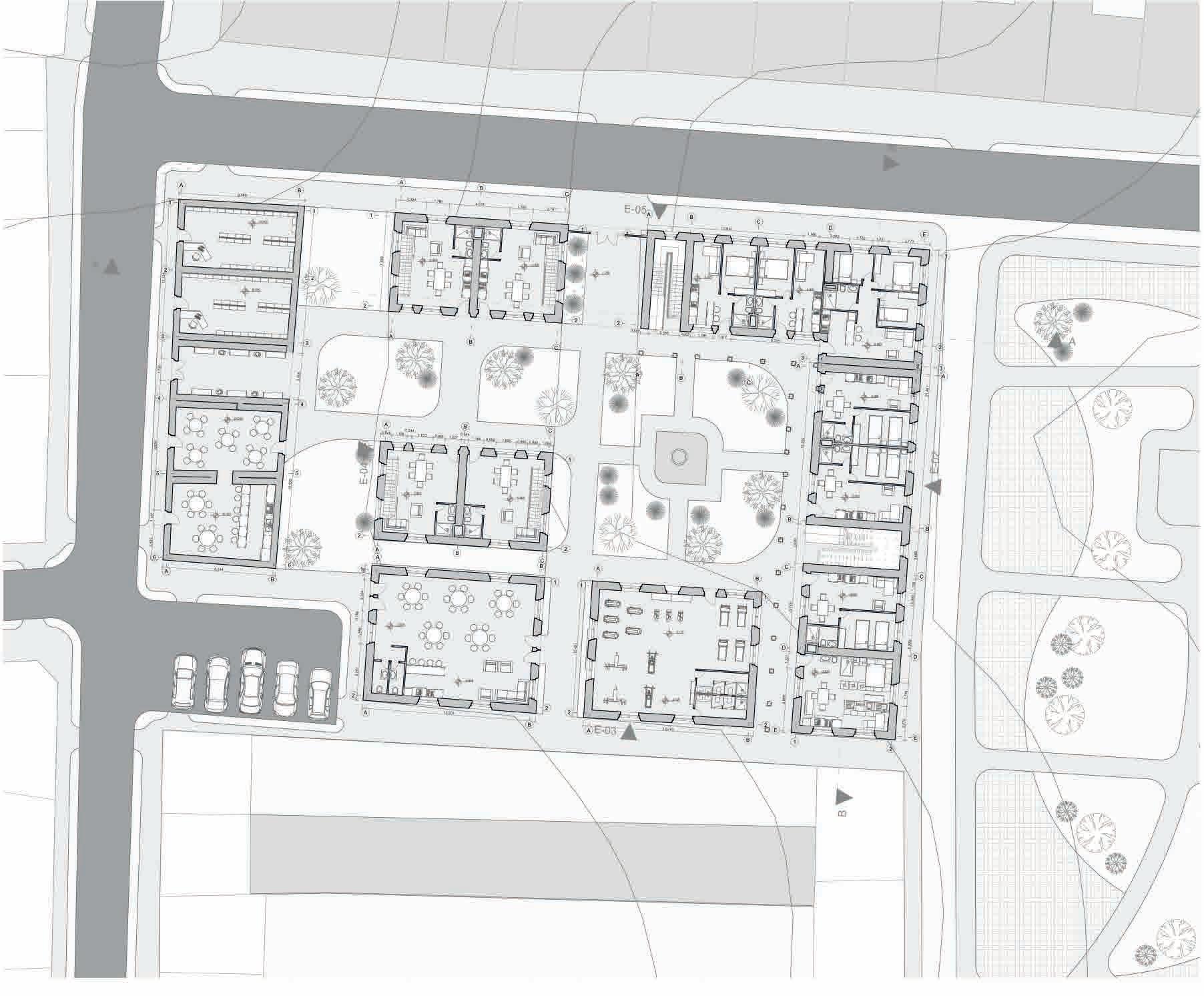

Planta 1- Contexto
Planta 2
Vivienda Patrimonial Colectiva Plantas

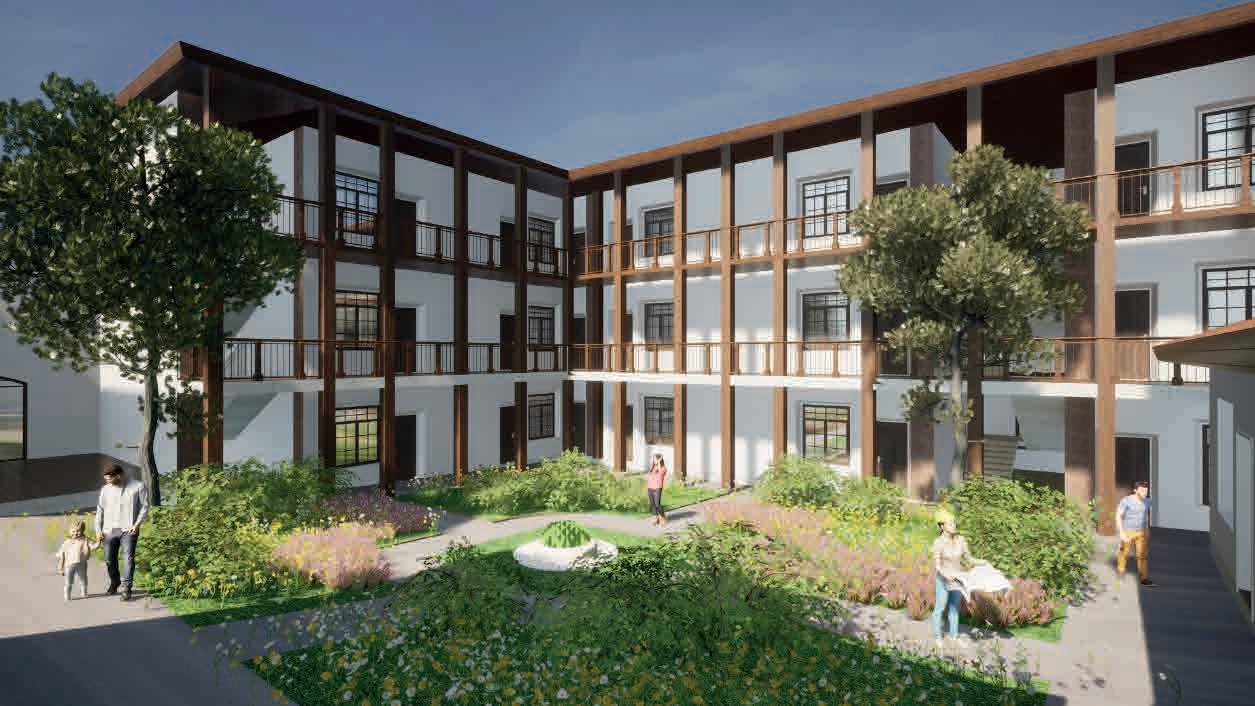

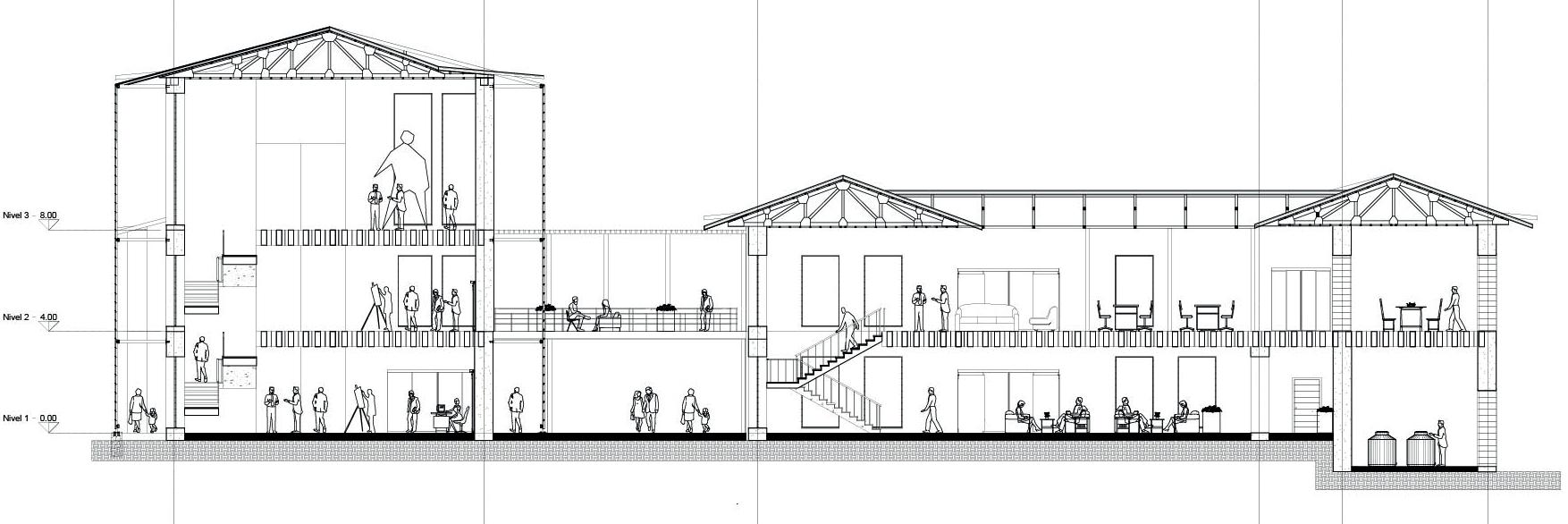

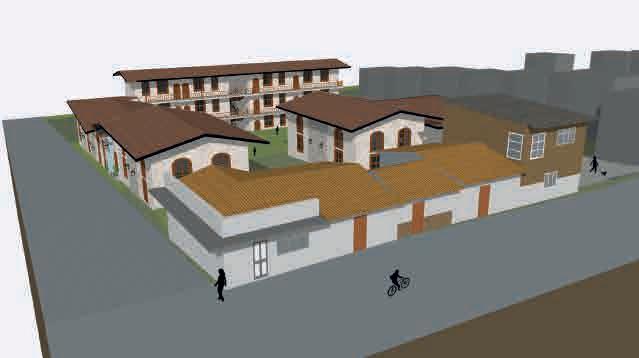

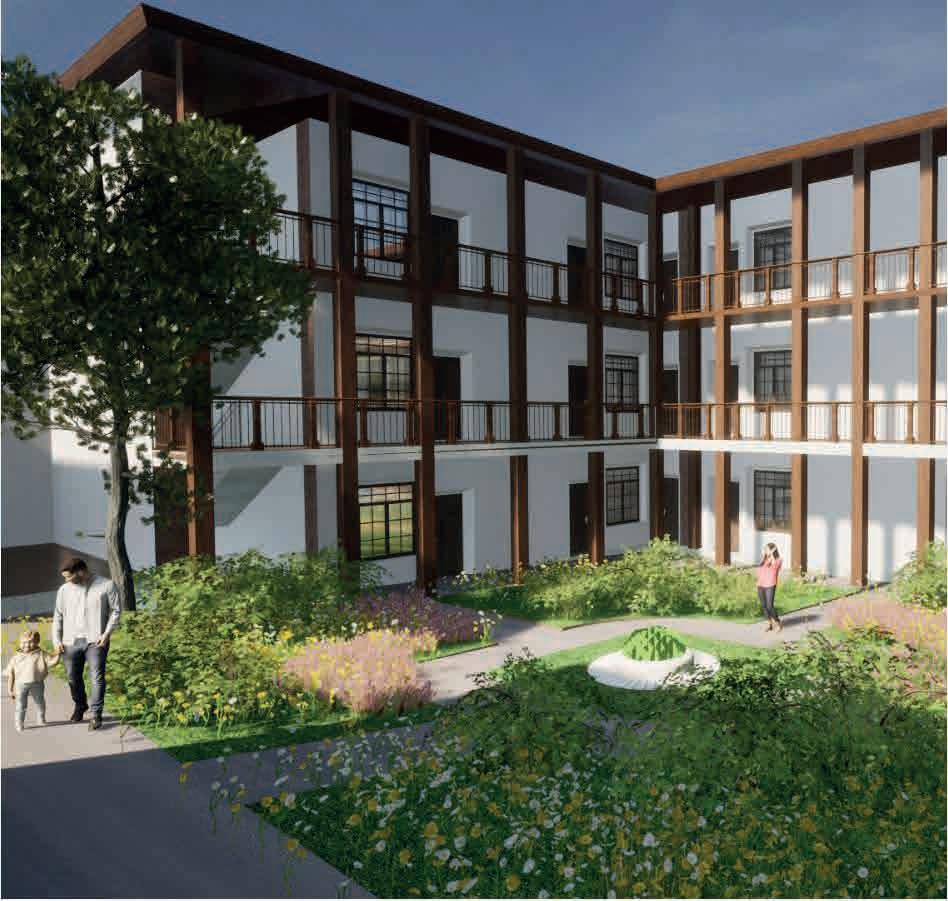

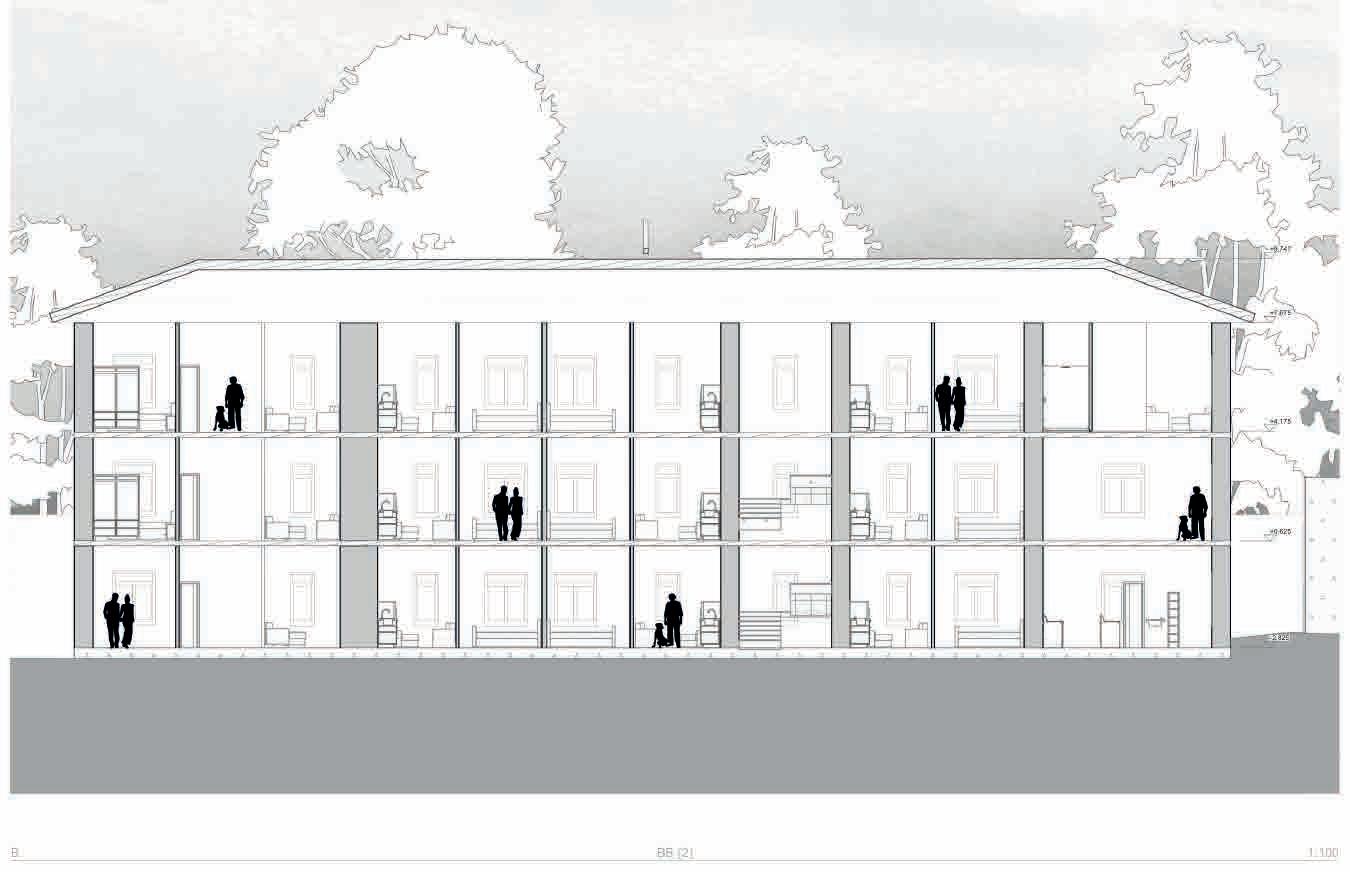

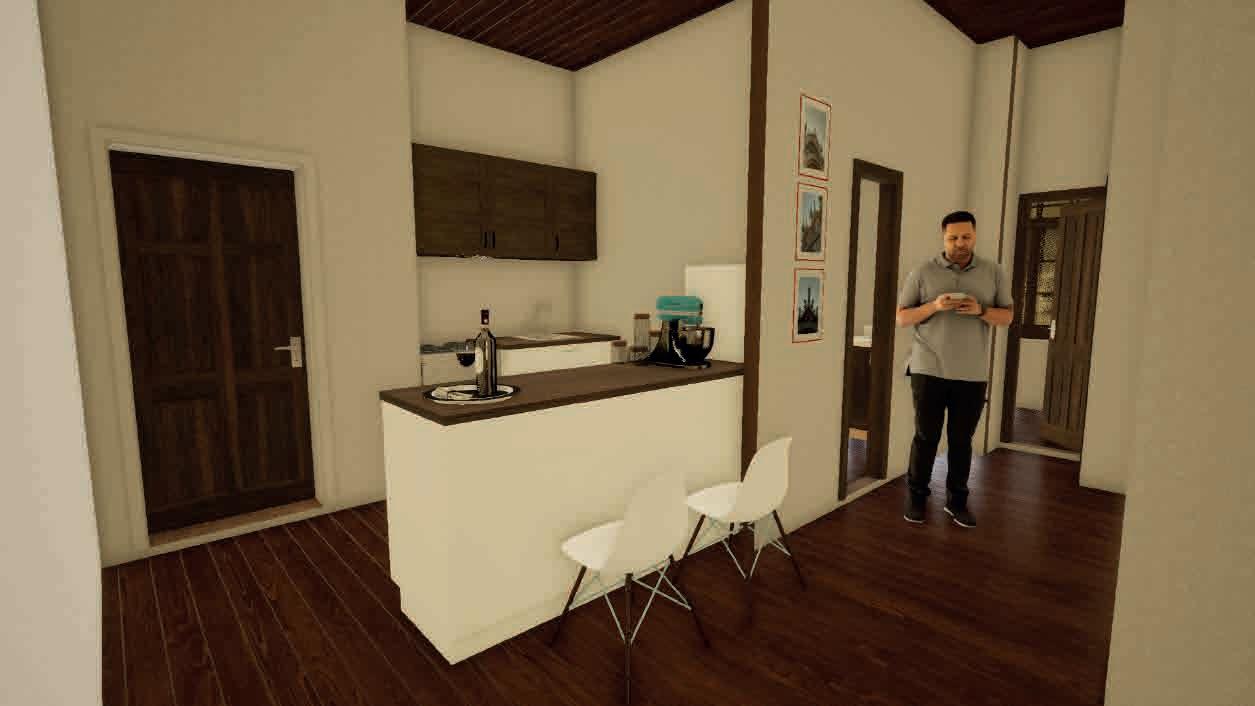

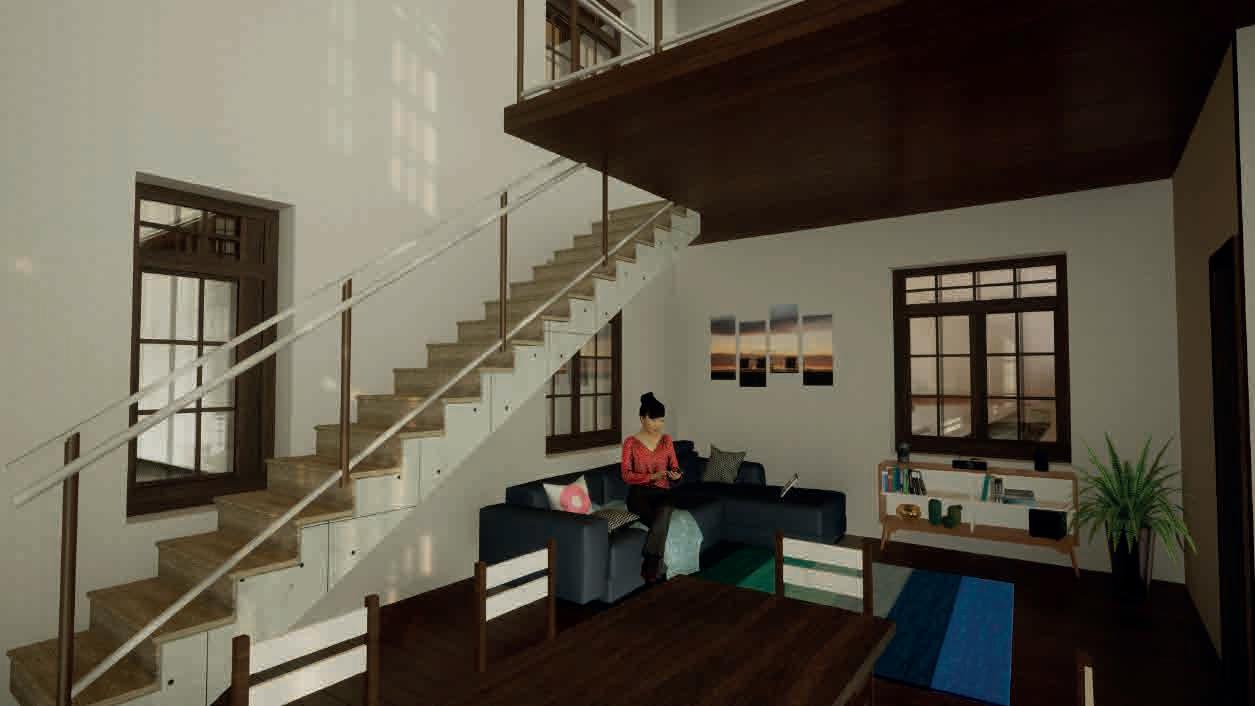

Vivienda Patrimonial Colectiva

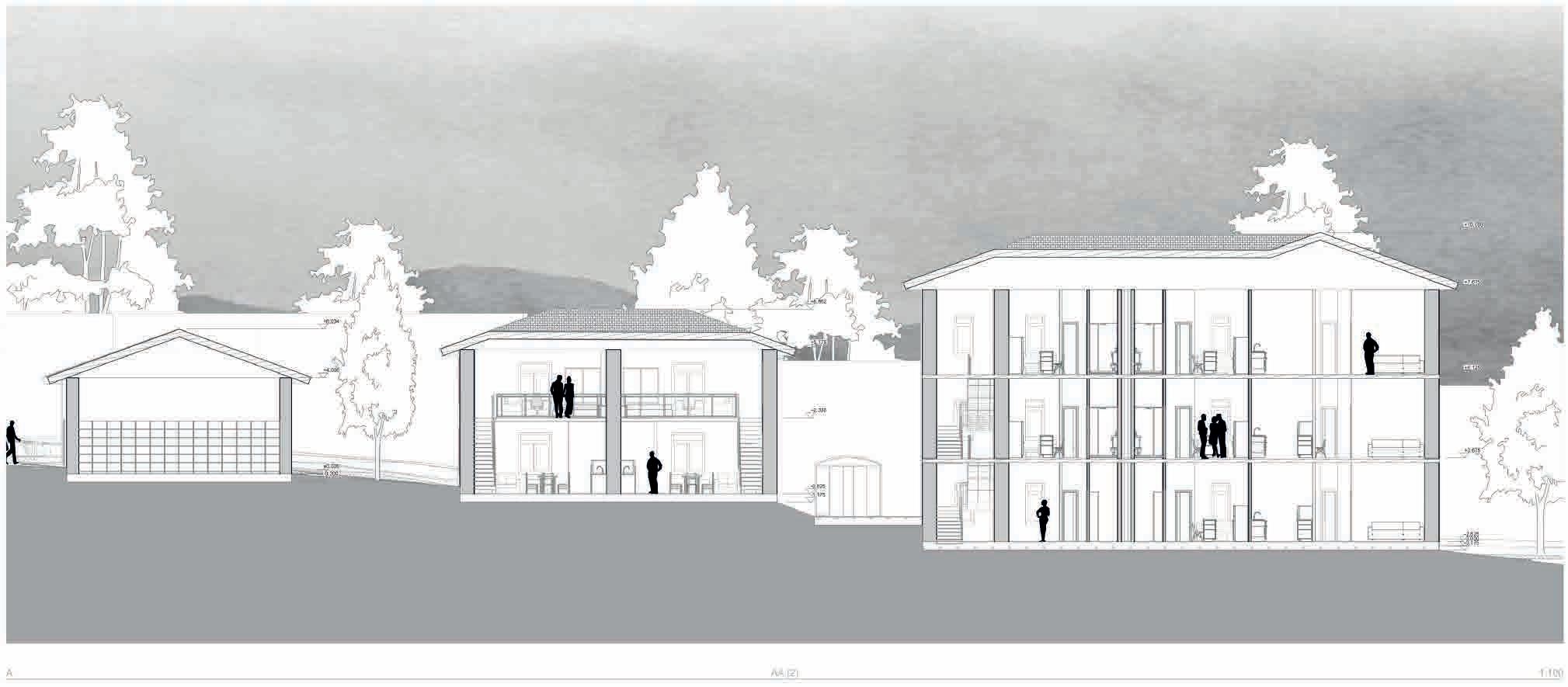

Cortes
Construcción en Tapia
La edificación fue diseñada en tapia, mediante el uso de muros portantes de este material de 60 cm de ancho, añadiendo un refuerzo estructural con perfiles de madera de 15cm x 5 cm ubicados cada dos metros de separación de manera horizontal y vertical. El refuerzo se aplicó en los marcos de puertas y ventanas para asegurar su funcionalidad. El techo se compone de cerchas y listones de amarre en madera cada 60 cm que permiten alivianarlo, un aislante térmico y acústico dentro de la estructura del techo.

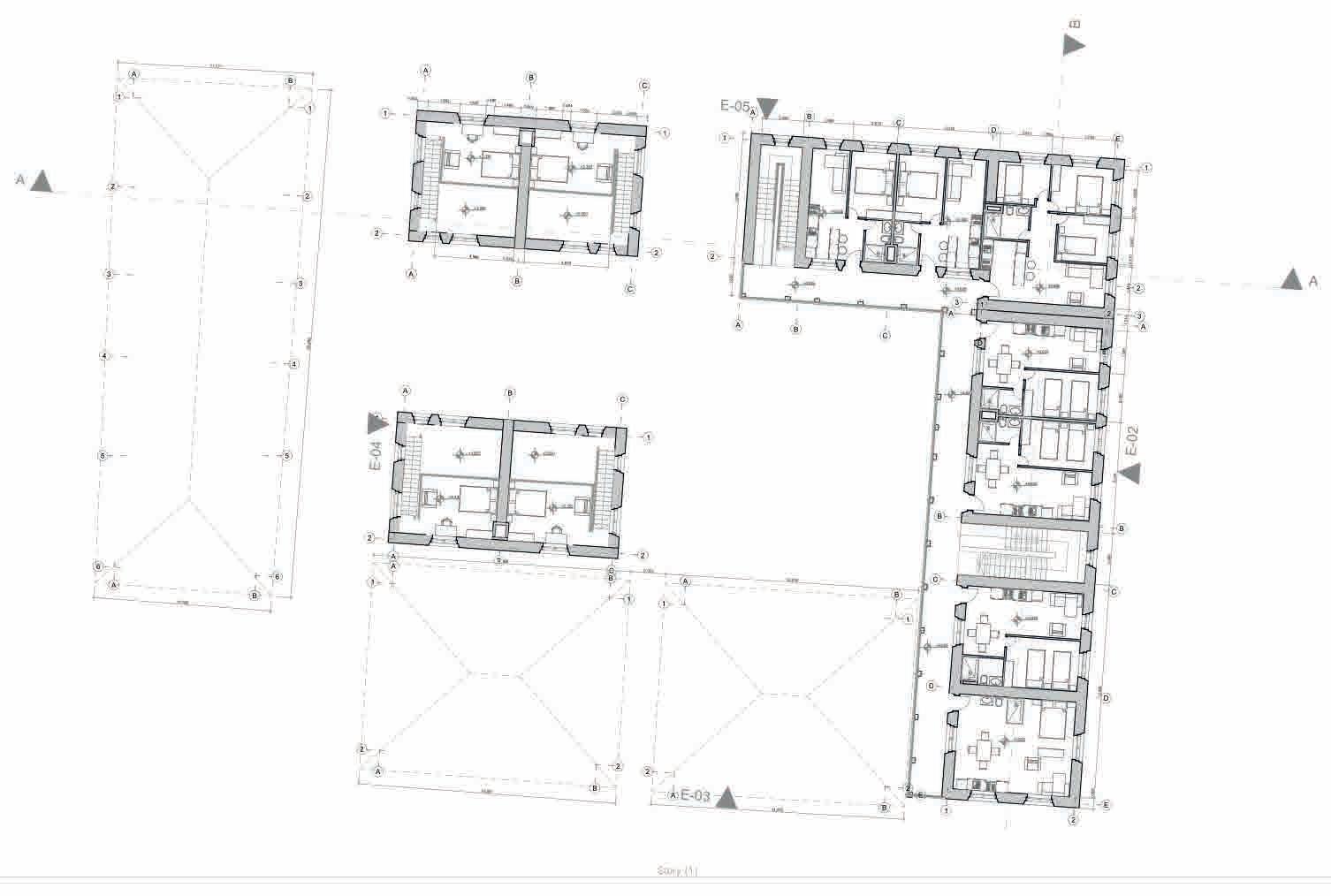

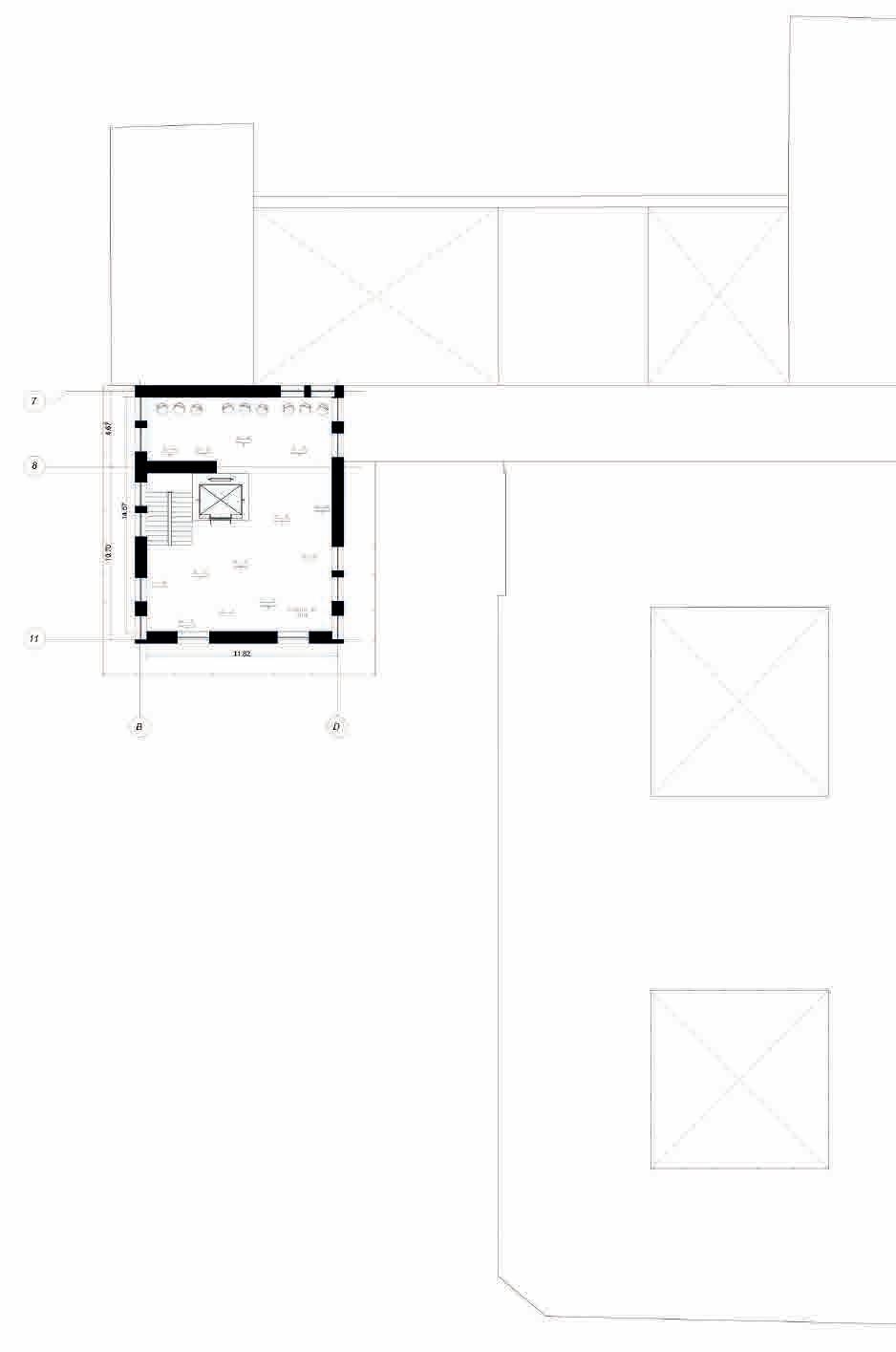

Planta segundo piso
Características
Vivienda Patrimonial Colectiva Estructura

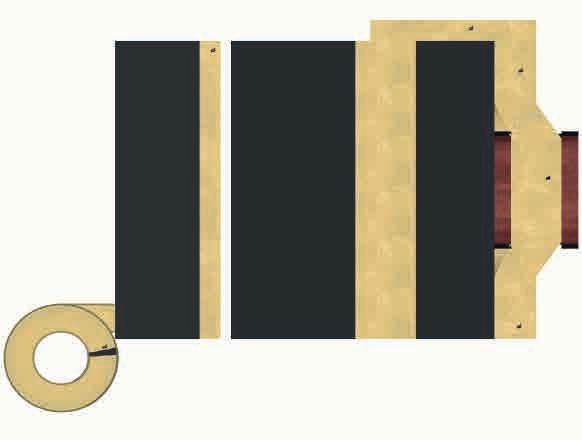

Detalle de conexión de refuerzo
Se diseñan los muros de tapia con un ancho de 60 cm para garantizar la estabilidad y resistencia estructural.
Se identifican las áreas críticas que requieren refuerzo y se diseñan las estructuras de madera correspondientes las cuales se integrarán estratégicamente en la construcción para mejorar la resistencia a fuerzas laterales y proporcionar flexibilidad ante posibles movimientos del suelo.
La construcción tiene un excelente funcionamiento respecto al comportamiento térmico además de que el material usado funciona como aislante acústico.
Es muy económico y ecológico pues gracias a las características propias de la arquitectura bioclimática aprovecha los recursos disponibles y optimiza al máximo las condiciones del entorno
