D. Ungermann et al. · Potenziale und Chancen der Stahl(leicht)bauweise beim Bauen im Bestand 10

101

80

80 1,20

102 80

80

80

103 80

2,40

80

Q

80

80

O2

O1

80

80

80

80

80

80

2,40 +20.00

Attika

UPE 80

IPE 180

M12, 4.6

RRO 180x10x5

1,68

+16.00

Ebene 13

+12.00

1,04

3,045

445

1

50

Ebene 14

+4.00

1,04

Hohlprofil 120 x 50 mm, Achsabstand 800 mm

445

1

50

Ebene 11

Ebene 10

Fassadenansicht Physik TU Dortmund © Dipl.-Ing. Lara Stein, Dipl.-Ing. Sonja Weiß Façade elevation of the Institute of Physics TU Dortmund © Dipl.-Ing. Lara Stein, Dipl.-Ing. Sonja Weiß

Fassadenschnitt Physik TU Dortmund© Dipl.-Ing. Lara Stein, Dipl.-Ing. Sonja Weiß Vertical façade section of the Institute of Physics TU Dortmund © Dipl.-Ing. Lara Stein, Dipl.-Ing. Sonja Weiß

Fassadenschnitt: Wiederverwendung Sekundäre Fassade, mit eingerückter Gebäudeaufstockung 01. Dachaufbau Gebäudeaufstockung + Begrüntes Flachdach (Leichtdachaufbau) 01.01 01.02 01.03 01.04 01.05 01.06 01.07 01.08 01.09 01.10

Pflanzebene "Sedumteppich" Systemerde "Steinrosenflur leicht" 55 l/m2 Floraset FS 75 Trenn- und Schutzmatte TSM 32 Wurzelfeste Abdichtungsbahn zweilagig Wärmedämmung 200 mm, 0,035 (W/mK) Dampfsperre, PE-Folie PCM (Kunststoffbeutel mit Paraffinfüllung) Attika aus Stahlblech verzinkt Metallverkleidung Stahlblech verzinkt

02. Gebäudeaufstockung Tragwerk 02.01 02.02 02.03 02.04 02.05 02.06 02.07

Profil Aussenstützen RRO 180 x 100 x 5 Profil Innenstützen QRO 180 x 8 Profil Hauptträger IPE 180 Profil Fassadenanschluss UPE 80 Profil Längsträger innen IPE 140 Profil Querträger innen RRO 90 x 50 x 3,2 Trapezblech Positivlage HP 85/280

03. Bodenaufbau 4. Obergeschoss 03.01 03.02 03.03 03.04 03.05 03.06

Kunstharz 10 mm, geschliffen und geölt Voranstrich Fließestrich 35 mm, schwimmend verlegt Trennlage Trittschalldämmplatte 20 mm, Mineralwolle Stahlbetonrippendecke: Bn 250 (Feld), Bn 350 (Stütze), bo/bu/d = 500/400/400 mm

03.07 Mittelbalken: Bn 250 (Feld), Bn 350 (Stütze), bo/bu/d = 800/600/850 mm 03.08 Randbalken: Bn 250 (Feld), Bn 350 (Stütze), bo/bu/d = 915/815/850 mm 03.09 Stahlbetonkonsole b/h = 355/555 mm (Abriss) 03.10 Stahlbetonstütze: Bn 350, b/h/l = 500/500/3150 mm 04. Bodenaufbau Ebene 11-13 04.01 Linoleum 2,5 mm 04.02 Gussasphaltestrich 35 mm, schwimmend verlegt 04.03 Trennlage 0,1 mm (Annahme) 04.04 Dämmmatte 28 mm (Annahme) 04.05 Rippendecke: Bn 250, Bst 50/55, dPlatte = 100 mm, Rippe bo/bu/d = 500/400/400 mm 04.06 Mittelbalken: Bn 250 (Feld), Bn 350 (Stütze), bo/bu/d = 800/600/850 mm, punktuell geschlitzt 04.07 Randbalken mit Auskragung: Bn 250 (Feld), Bn 350 (Stütze), bo/bu/d = 650/550/850 mm + b/d = 265/450 mm, punktuell geschlitzt 04.08 Innenraumdämmung, Randbalken im Deckenfeld des Konsolanschlusses Dämmplatte, d=120mm Dampfsperre 04.09 Heizkanal b/h = 265/400 mm 04.10 Schall- und Brandschutzabkofferung, d=20mm 04.11 Hohlraumdämmung Mineralwolle 04.12 Konvektorheizung

±0.00

Bestand

Rückbau

04.13 Halfenschienen Profil 40/22 mm, Länge 300 mm , Abstand zum Primärraster im Bestand 600 mm + 3000 mm + 3000 mm 04.14 Stahlbetonstütze: Bn 350, b/h/l = 500/500/3150 mm 05. Bodenaufbau Ebene 10 05.01 05.02 05.03 05.04 05.05 05.06 05.07 05.08 05.09 05.10 05.11 05.12 05.13 05.14 05.15 05.16 05.17 05.18

Stahlbetonstütze: Bn 350, b/h/l = 500/500/3165 mm Linoleum 2,5 mm Gussasphaltestrich schwimmend verlegt 40 mm Trennlage 0,1 mm [Annahme] Dämmmatte 40 mm [Annahme] Stahlbetonsohle 200 mm Heizkanal b/h = 1700/1000 mm Konvektorheizung Pfahlkopf b/h = 1700/1000 mm Pfahlschaft Durchmesser 1,40 m, Gründungstiefe 11 m Frostschürze h = 850 mm ab OKFF-Gelände, mit Isolieranstrich Perimeterdämmung EPS 30 mm= 0,04 (W/mK) PE-Folie Stahlblech Sauberkeitsschicht 50 mm Folie Grubenkies 300 mm Erdreich

Sanierung/ Neubau

Stahlbau

Hohlprofil 120 x 50 mm, Achsabstand 800 mm Vertikale Befestigung: am Fußpunkt mit L-Profil 140 verschraubt, L-Profil 140 auf Ausgleichselement Horizontale Befestigung durch: Langlochwinkel an die vorh. Halfenschienen des Randunterzugs zusätzlich Dübel an der Stirnseite des Randunterzugs Riegel, Hohlprofil 120 x 50 mm Deckprofil 50 mm (vertikal und horizontal), Tiefe 30 mm, sichtbare Verschraubung Sonnenschutzglas als 3-fach Verglasung, Ug-Wert = 0,7 W/(m2K), d = 30 mm Festverglasung Dreh-Kipp-Fenster Sandwichelement mit integrierter Schallund Brandschutzabkofferung, d=120mm Dämmung mineralisch Innenseitig Vermiculite- Platten, d=20mm Sandwichelement Brüstung, d=120mm Dämmung mineralisch 06.02 Sonnenschutz, Warema Raffstore 06.03 Blendschutz, Warema Typ TR.O. 04 Anlagenhöhe 1850 mm

06. Fassade Nutzungsbereich P1 N 06.01 Pfosten-Riegel Konstruktion, Stahl, Uf-Wert = 0,95 W/(m2K) Pfosten,

0

2m

4m

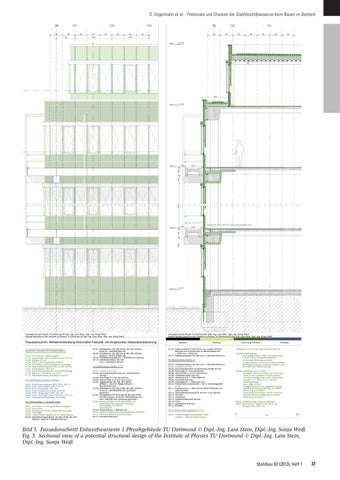

Bild 3. Fassadenschnitt Entwurfsvariante 1 Physikgebäude TU Dortmund © Dipl.-Ing. Lara Stein, Dipl.-Ing. Sonja Weiß Fig. 3. Sectional view of a potential structural design of the Institute of Physics TU Dortmund © Dipl.-Ing. Lara Stein, Dipl.-Ing. Sonja Weiß

Stahlbau 82 (2013), Heft 1
