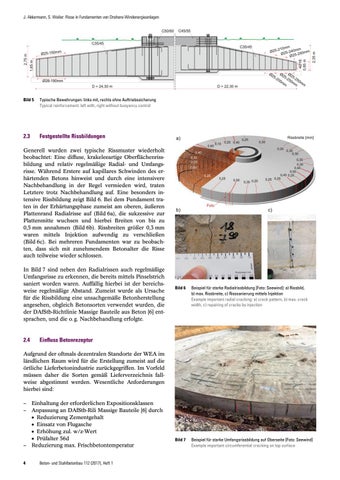

J. Akkermann, S. Weiler: Risse in Fundamenten von Onshore-Windenergieanlagen
Bild 5
Typische Bewehrungen: links mit, rechts ohne Auftriebssicherung Typical reinforcement: left with, right without buoyancy control
2.3
Festgestellte Rissbildungen
Generell wurden zwei typische Rissmuster wiederholt beobachtet: Eine diffuse, krakeleeartige Oberflächenrissbildung und relativ regelmäßige Radial- und Umfangs risse. Während Erstere auf kapillares Schwinden des erhärtenden Betons hinweist und durch eine intensivere Nachbehandlung in der Regel vermieden wird, traten Letztere trotz Nachbehandlung auf. Eine besonders intensive Rissbildung zeigt Bild 6. Bei dem Fundament traten in der Erhärtungsphase zumeist am oberen, äußeren Plattenrand Radialrisse auf (Bild 6a), die sukzessive zur Plattenmitte wuchsen und hierbei Breiten von bis zu 0,5 mm annahmen (Bild 6b). Rissbreiten größer 0,3 mm waren mittels Injektion aufwendig zu verschließen (Bild 6c). Bei mehreren Fundamenten war zu beobachten, dass sich mit zunehmendem Betonalter die Risse auch teilweise wieder schlossen. In Bild 7 sind neben den Radialrissen auch regelmäßige Umfangsrisse zu erkennen, die bereits mittels Pinselstrich saniert worden waren. Auffällig hierbei ist der bereichsweise regelmäßige Abstand. Zumeist wurde als Ursache für die Rissbildung eine unsachgemäße Betonherstellung angesehen, obgleich Betonsorten verwendet wurden, die der DAfStb-Richtlinie Massige Bauteile aus Beton [6] entsprachen, und die o. g. Nachbehandlung erfolgte.
2.4
Bild 6
Beispiel für starke Radialrissbildung [Foto: Seewind]: a) Rissbild, b) max. Rissbreite, c) Risssanierung mittels Injektion Example important radial cracking: a) crack pattern, b) max. crack width, c) repairing of cracks by injection
Einfluss Betonrezeptur
Aufgrund der oftmals dezentralen Standorte der WEA im ländlichen Raum wird für die Erstellung zumeist auf die örtliche Lieferbetonindustrie zurückgegriffen. Im Vorfeld müssen daher die Sorten gemäß Lieferverzeichnis fall weise abgestimmt werden. Wesentliche Anforderungen hierbei sind: – – – 4
Einhaltung der erforderlichen Expositionsklassen Anpassung an DAfStb-Rili Massige Bauteile [6] durch • Reduzierung Zementgehalt • Einsatz von Flugasche • Erhöhung zul. w/z-Wert • Prüfalter 56d Reduzierung max. Frischbetontemperatur Beton- und Stahlbetonbau 112 (2017), Heft 1
Bild 7
Beispiel für starke Umfangsrissbildung auf Oberseite [Foto: Seewind] Example important circumferential cracking on top surface
