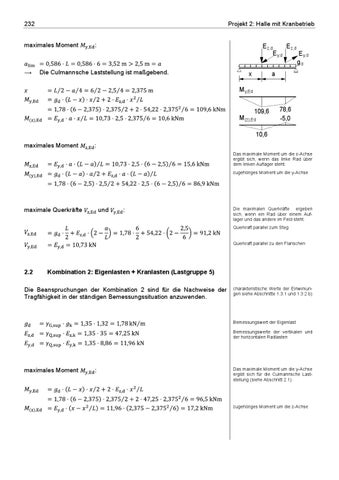

232
Projekt 2: Halle mit Kranbetrieb
maximales Moment
:
E z,d E z,d E y,d E y,d gd
Die Culmannsche Laststellung ist maßgebend.
a
x M y,Ed 109,6 M (z),Ed
78,6 -5,0
10,6 maximales Moment
: Das maximale Moment um die z-Achse ergibt sich, wenn das linke Rad über dem linken Auflager steht. zugehöriges Moment um die y-Achse
maximale Querkräfte
und
:
Die maximalen Querkräfte ergeben sich, wenn ein Rad über einem Auflager und das andere im Feld steht. Querkraft parallel zum Steg
Querkraft parallel zu den Flanschen
2.2
Kombination 2: Eigenlasten + Kranlasten (Lastgruppe 5)
Die Beanspruchungen der Kombination 2 sind für die Nachweise der Tragfähigkeit in der ständigen Bemessungssituation anzuwenden.
charakteristische Werte der Einwirkungen siehe Abschnitte 1.3.1 und 1.3.2 b)
Bemessungswert der Eigenlast Bemessungswerte der vertikalen und der horizontalen Radlasten
maximales Moment
:
Das maximale Moment um die y-Achse ergibt sich für die Culmannsche Laststellung (siehe Abschnitt 2.1).
zugehöriges Moment um die z-Achse
