TEKNA, PRESENTE EN MÁS DE 60 PAÍSES EN TODO EL MUNDO
La presencia de Tekna en el territorio está organizada mediante un sistema radial. El mismo principio usado por las compañías aéreas para optimizar la cobertura de las rutas.
Un HUB canaliza hacía él todas las actividades realizadas en una determinada zona cuya área se define en función del tipo de mercado. Por lo tanto, las diferentes unidades que trabajan en dicha área dependen del HUB de referencia, que organiza y coordina los flujos comerciales y es responsable de los resultados de la zona de competencia.

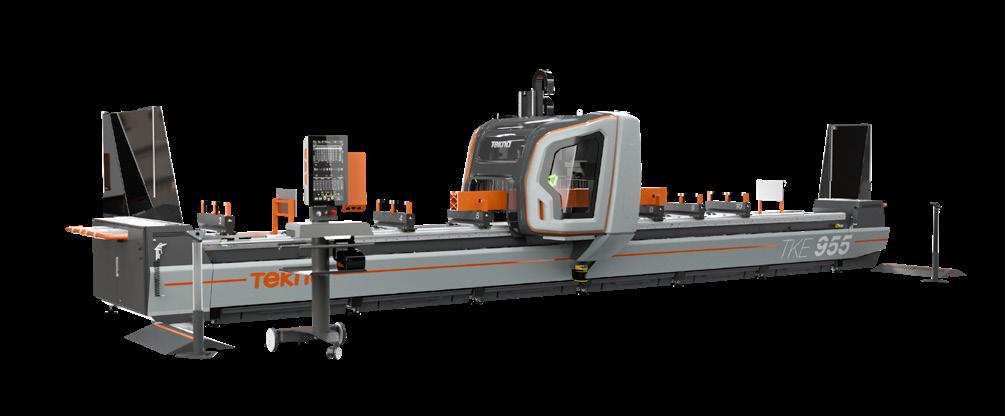

TKE 955
Centro de mecanizado de 5 ejes con control numérico de portal móvil, realizado para taladrar, fresar y roscar, de -90° a +90°, barras o piezas de aluminio, PVC y acero. La cabina de protección local se ha diseñado para garantizar la máxima funcionalidad, accesibilidad, insonorización y luminosidad de conformidad con las exigencias de seguridad y ergonomía. El electromandril con potencia de 11 kW permite efectuar elaboraciones, incluso difíciles, con óptimos resultados. El almacén de herramientas integrado en el portal móvil puede
alojar 10 herramientas; un segundo almacén dispone de dos posiciones específicas, un disco de 400 mm de diámetro y un segundo disco de 180 mm de diámetro. TKE 955 prevé dos modalidades de funcionamiento diferentes: modalidad de una zona, permite la elaboración de una única área de trabajo de barras enteras de 7 m de longitud máxima; modalidad pendular, permite la ejecución de varias piezas en las dos áreas de trabajo diferentes. Preparado para Industry 4.0.
Velocidad de posicionamiento del portal móvil
125 m/min 5
ejes CNC
con portal móvil
Cabina funcional, accesible e insonorizada
Elaboración de
DOS PERFILES
en paralelo
Posicionamiento automático de las mordazas a través de los
EJES INDEPENDIENTES
H y P
Versión 7 m
Versión 9 m
TKE 954
Centro de mecanizado de 4 ejes con control numérico de portal móvil, realizado para taladrar, fresar y roscar, de -90° a +90°, barras o piezas de aluminio, PVC y acero. La cabina de protección local se ha diseñado para garantizar la máxima funcionalidad, accesibilidad, insonorización y luminosidad de conformidad con las exigencias de seguridad y ergonomía. El electromandril con potencia de 8,5 kW permite efectuar elaboraciones, incluso difíciles, con óptimos resultados. El almacén herramientas de 12 posiciones, integrado en el
portal móvil, dispone de dos posiciones específicas para un disco de diámetro máximo de 250 mm y para un cabezal angular. TKE 954 prevé dos modalidades de funcionamiento diferentes: modalidad de una zona, permite la elaboración de una única área de trabajo de barras enteras de 7 m de longitud máxima; modalidad pendular, permite la ejecución de varias piezas en las dos áreas de trabajo diferentes. Preparado para Industry 4.0.
Velocidad de posicionamiento del portal móvil
125 m/min
Elaboración de
DOS PERFILES
ejes CNC Cabina funcional, accesible e insonorizada
con portal móvil en paralelo
Posicionamiento automático de las mordazas a través de los
EJES INDEPENDIENTES
H y P
Versión 7 m
Versión 9 m
TKE 954 F
Centro de mecanizado de 4 ejes con control numérico de portal móvil, realizado para taladrar, fresar y roscar, de -90° a +90°, barras o piezas de aluminio, PVC y acero. La cabina de protección local se ha diseñado para garantizar la máxima funcionalidad, accesibilidad, insonorización y luminosidad de conformidad con las exigencias de seguridad y ergonomía. El electromandril con potencia de 11 kW, permite efectuar elaboraciones, incluso complejas, con óptimos resultados.
El almacén de herramientas de 13 posiciones, integrado en el portal móvil, dispone de dos posiciones específicas para un disco de diámetro máximo de 250 mm y para un cabezal angular. TKE 954F prevé dos modalidades de funcionamiento: modalidad de una zona, permite la elaboración de una única área de trabajo de barras enteras de 7 m de longitud máxima; modalidad pendular, para la ejecución de varias piezas en las dos áreas de trabajo diferentes. Preparado para Industry 4.0.
Velocidad de posicionamiento del portal móvil
125 m/min
PROGRAMACIÓN
4 ejes CNC con portal móvil
Posicionamiento automático de las mordazas a través de los
EJES INDEPENDIENTES H
CNC FANUC Versión 7 m
y P

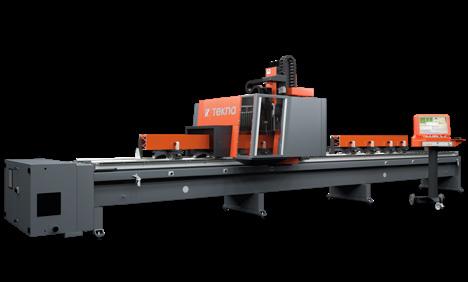

TKE 944
Centro de mecanizado de 4 ejes con control numérico de portal móvil, realizado para taladrar, fresar y roscar, con cualquier ángulo de -90° a +90°, barras o piezas de aluminio, PVC y acero. El cárter de protección del portal además de proteger al operador, permite reducir el impacto acústico ambiental. Preparado para Industry 4.0.
ELECTROMANDRIL REFRIGERADO POR AIRE DE 8,5 KW
ALMACÉN AUTOMÁTICO DE HERRAMIENTAS DE 12 POSICIONES
HASTA 16 MORDAZAS NEUMÁTICAS
VERSIÓN 4 m; VERSIÓN 7 m
TKE 943
Centro de mecanizado de 3 ejes con control numérico de portal móvil, realizado para taladrar, fresar y roscar barras o piezas de aluminio, PVC y acero. El cárter de protección del portal además de proteger al operador, permite reducir el impacto acústico ambiental. Preparado para Industry 4.0.
ELECTROMANDRIL REFRIGERADO POR AIRE DE 5,5KW
ALMACÉN AUTOMÁTICO DE HERRAMIENTAS DE 12 POSICIONES
HASTA 16 MORDAZAS NEUMÁTICAS
VERSIÓN 4 m; VERSIÓN 7 m

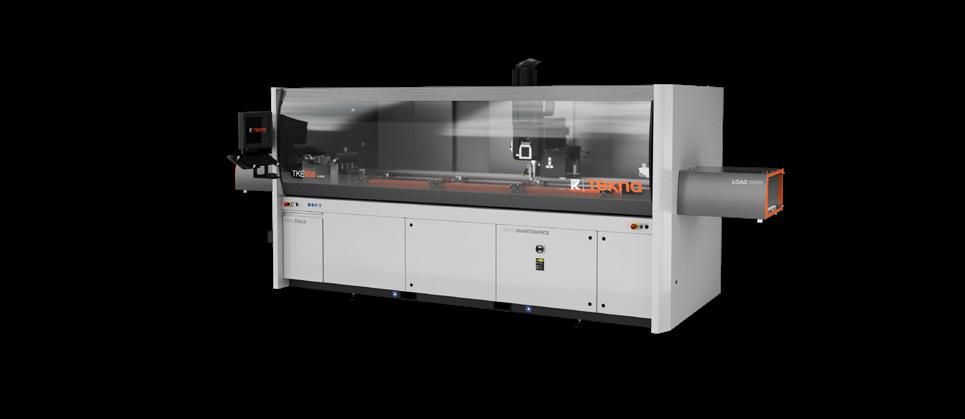

TKE 938
Centro de mecanizado CNC de 4 ejes para piezas de aluminio, PVC o acero de hasta 2 mm. Almacén de herramientas manual de 9 posiciones y de un almacén automático de herramientas de 4 posiciones del lado izquierdo. En el lado derecho se puede instalar un almacén de herramientas automático opcional de 4 posiciones. Mesa de trabajo móvil que facilita la operación de carga/descarga y aumenta la sección mecanizable. Preparado para Industry 4.0.
4 EJES CNC EN CABINA
ELECTROMANDRIL DE 4 KW
ALMACÉN AUTOMÁTICO
DE HERRAMIENTAS, HASTA 8 POSICIONES
CARGA BARRA ERGONÓMICO
TKE 783
Centro de mecanizado vertical CNC de 3 ejes controlados caracterizado por un sistema de mordazas compuesto por planos transpirables. Sirve para taladrar o fresar con interpolación en paneles compuestos, paneles y chapas de aluminio, acero, acero inoxidable, titanio y perfiles de aluminio. Preparado para Industry 4.0.
ELECTROMANDRIL DE 10 KW
ALMACÉN DE HERRAMIENTAS DE 19 POSICIONES O ALMACÉN HERRAMIENTAS TIPO REVOLVER DE 10
POSICIONES EN EL CARRO
X=4140; 6440 mm; Y=2000 mm
ELABORACIÓN DE 5 CARAS CON CABEZAL ANGULAR
TKE 743
Centro de mecanizado vertical CNC de 3 ejes controlados caracterizado por un sistema de mordazas compuesto por planos transpirables. Sirve para taladrar o fresar con interpolación en paneles compuestos, paneles y chapas de aluminio y acero. Preparado para Industry 4.0.
ELECTROMANDRIL DE 10 KW
ALMACÉN DE HERRAMIENTAS FIJO DE 12
POSICIONES
X=4000; 5000 mm; Y=1600 mm

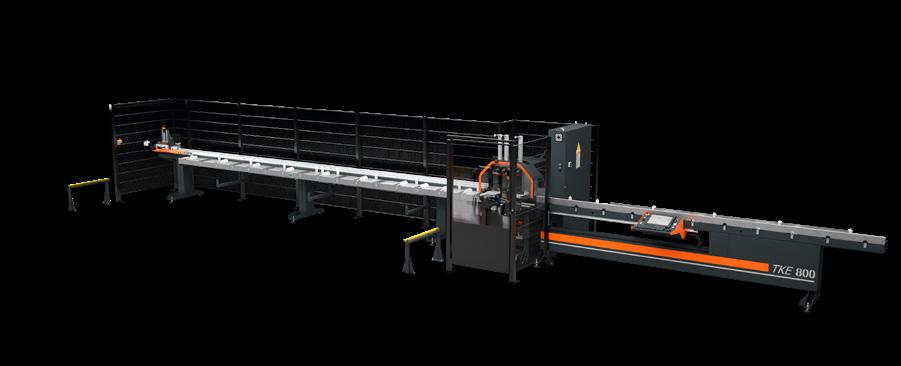

TKE 800
Centro de corte semiautomático de 2 ejes con control numérico para cortar perfiles de aluminio, PVC y aleaciones ligeras. Esta máquina efectúa cortes con ángulos de 45° a 135° o bien de 22°30‘ a 157°30‘. Se puede configurar con unidades de perforación horizontales o verticales. Preparado para Industry 4.0.
CENTRO DE CORTE DE 2 EJES CNC
DISCO HORIZONTAL DE 550 mm
AJUSTE AUTOMÁTICO DE LOS ÁNGULOS DE CORTE
PROTECCIÓN INTEGRAL DE LA ZONA DE CORTE

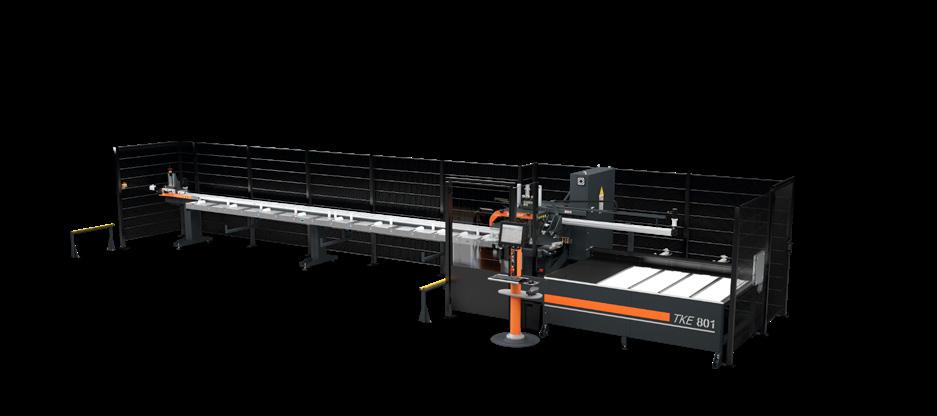

TKE 801
Centro de corte automático de 3 ejes con control numérico para cortar perfiles de aluminio, PVC y aleaciones ligeras.
Puede realizar el corte despuntado en ambos lados del perfil.
Esta máquina efectúa cortes con ángulos de 45° a 135° o bien de 22°30‘ a 157°30‘. Almacén de descarga automático.
Preparado para Industry 4.0.
CENTRO DE CORTE DE 3 EJES CNC
DISCO HORIZONTAL DE 550 mm
ALMACÉN DE DESCARGA AUTOMÁTICO
PROTECCIÓN INTEGRAL DE LA ZONA DE CORTE

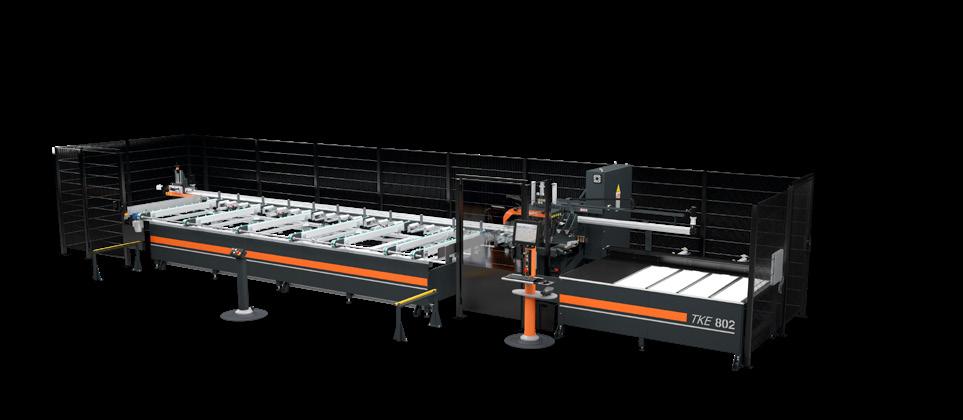

TKE 802
Centro de corte automático de 3 ejes con control numérico para cortar perfiles de aluminio, PVC y aleaciones ligeras.
Puede realizar el corte despuntado en ambos lados del perfil.
Esta máquina efectúa cortes con ángulos de 45° a 135° o bien de 22°30‘ a 157°30‘. Almacén de descarga automático.
Preparado para Industry 4.0.
CENTRO DE CORTE DE 3 EJES CNC
DISCO HORIZONTAL DE 550 mm
CARGA BARRAS AUTOMÁTICO
ALMACÉN DE DESCARGA AUTOMÁTICO
PROTECCIÓN INTEGRAL DE LA ZONA DE CORTE
TKE 554

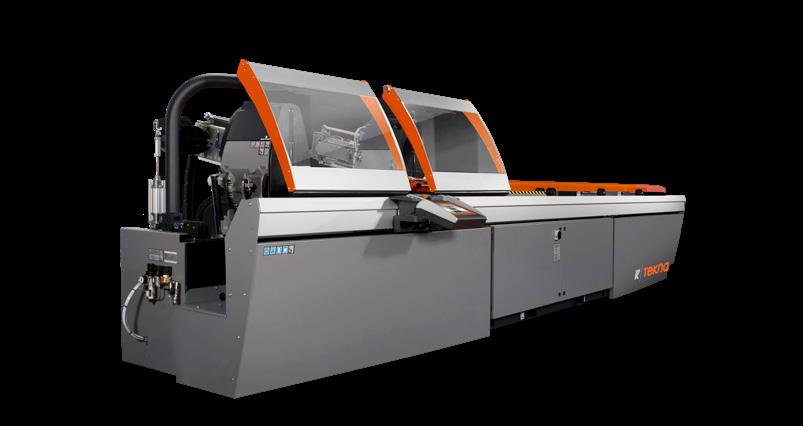

Tronzadora de doble cabezal con 3 ejes controlados con movimiento automático del cabezal móvil con gestión electrónica de los ángulos comprendidos en el intervalo 22°30’ externos y 45° internos. El avance de los discos se efectúa mediante cilindros oleoneumáticos. Disco de 550 mm. Disponible con corte útil de 5 m de longitud. Preparado para Industry 4.0.
3 EJES CNC
DISCOS DE 550 mm
PROTECCIONES LOCALES AUTOMÁTICAS
CARGA ERGONÓMICA DEL PERFIL
PANTALLA TÁCTIL DE 7”
TKE 553
Tronzadora de doble cabezal con 3 ejes controlados con movimiento automático del cabezal móvil con gestión electrónica de los ángulos comprendidos en el intervalo 15° externos y 45° internos. El avance de los discos se efectúa mediante cilindros oleoneumáticos. Disco de 550 mm.
Disponible con corte útil de 5 m o 6 m de longitud. Preparado para Industry 4.0.
3 EJES CNC
DISCOS DE 550 mm
PROTECCIONES LOCALES AUTOMÁTICAS
INTERFAZ PANTALLA TÁCTIL INTUITIVA
DISEÑO ROBUSTO
TKE 552
Tronzadora de doble cabezal con movimiento automático de cabezal móvil mediante motor brushless accionado por un control numérico. Inclinación neumática de los cabezales de corte de 90° hasta 22°30’ (externa) en dos posiciones fijas o con sistema opcional mecánico de regulación de los ángulos intermedios. Preparado para Industry 4.0.
1 EJE CNC
DISCOS DE 550 mm
PROTECCIONES LOCALES AUTOMÁTICAS
CARGA ERGONÓMICA DEL PERFIL
PANTALLA TÁCTIL DE 7”
TKE 305 EA
Tronzadora mono cabezal de disco ascendente para corte a 90°. Se puede configurar con discos de cuatro diámetros diferentes, avance disco eléctrico con control numérico.
Puede equiparse con un inversor, para controlar la velocidad de rotación del disco para una mejor regulación. También se puede equipar con un almacén automático de carga de barras y unidades de taladrado personalizadas. Preparado para Industry 4.0.
IDEAL PARA APLICACIONES INDUSTRIALES
DISCO DE 350, 450, 550 Y 650 mm
CORTE REPETIBLE Y FIABLE
CARGA AUTOMÁTICA DE LAS BARRAS
DESCARGA AUTOMÁTICA DE PIEZAS CORTADAS

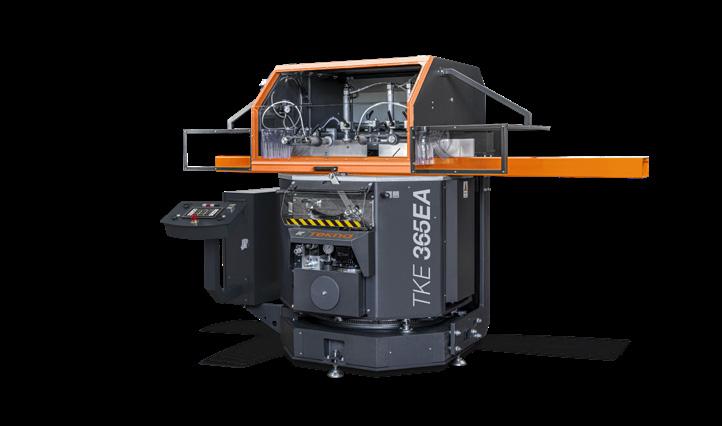

TKE 365 EA
Máquina tronzadora mono cabezal con disco ascendiente, con rotación automática con control numérico del eje vertical e inclinación hidráulica del eje horizontal. Corte con ajustes de ángulo de 90° a 22°30‘ (izquierda y derecha) en el eje vertical y de 90° a 35° (solo a la derecha) en el eje horizontal. Equipada con visualización digital de la posición del eje horizontal.
DISCO DE 650 mm
CORTE COMPUESTO
DIAGRAMA DE CORTE AMPLIO
DISEÑO ROBUSTO Y ERGONÓMICO

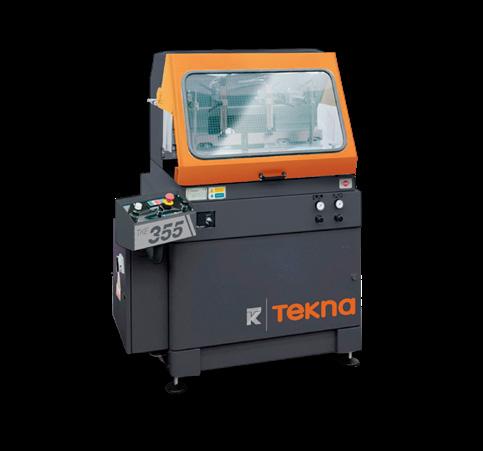

TKE
355 PA - 350 PA - 345 PA
Tronzadora mono cabezal con disco ascendiente, con carga en el lado izquierdo, capaz de realizar cortes de 20° a la izquierda a 20° a la derecha y en ángulos intermedios.
DISCO DE 450, 500, 550 mm
VELOCIDAD DE ROTACIÓN DEL DISCO REGULABLE
COMPATIBLE CON EL SISTEMA DE TOPE DE MEDIDA ELECTRÓNICO
CONTROL SIMPLE E INTUITIVO
TKE 340 PA
Tronzadora mono cabezal con disco ascendiente, con carga en el lado izquierdo, capaz de realizar cortes de 15° a la izquierda a 15° a la derecha y en ángulos intermedios.
DISCO DE 400 mm
VELOCIDAD DE ROTACIÓN DEL DISCO REGULABLE
COMPATIBLE CON EL SISTEMA DE TOPE DE MEDIDA ELECTRÓNICO
CONTROL SIMPLE E INTUITIVO

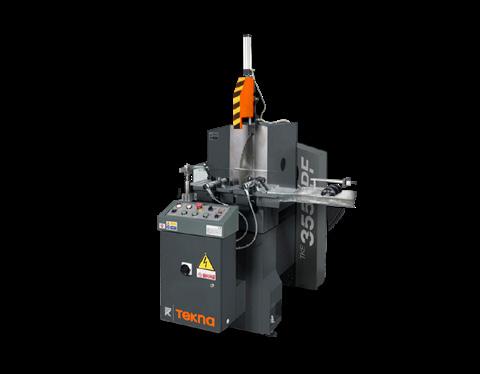

TKE 355 PF - 345 PF
Tronzadora mono cabezal con avance del disco frontal y carga por el lado izquierdo, inclinación neumática a dos lados del cabezal de corte en posiciones fijas: 45° a la izquierda, 90°, 45° y 22°30‘ a la derecha. Un tope mecánico especial también permite cortar en ángulos intermedios.
TKE 340 SD
Tronzadora mono cabezal de disco descendente con lado de carga izquierdo, rotación del cabezal de corte a 45° (derecha e izquierda) e inclinación manual a 45° con respecto al eje horizontal.
DISCO DE 450 O 550 mm
TOPES MECÁNICOS DE LOS ÁNGULOS INTERMEDIOS
SISTEMA DE BLOQUEO HORIZONTAL
DISCO DE 400 mm
CORTE MANUAL
DISEÑO ERGONÓMICO

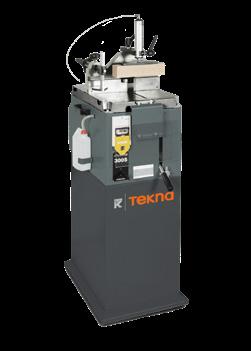

TKE 330 SA - 330 MA
Tronzadora mono cabezal de disco ascendente diseñada para cortes de 90°, 45° a la izquierda y a la derecha y en ángulos intermedios.
TKE 335 R
Desbarbadora mono cabezal con disco ascendente, para perfiles extruídos y chapas planas de aluminio. Está equipada con una estructura sumamente robusta que permite cortar de forma bien definida y precisa los perfiles obteniendo superficies perfectamente paralelas. Además, puede equiparse con mesa de rodillos de apoyo del perfil para aumentar su versatilidad.
DISCO DE 300 mm
CORTE MANUAL
MORDAZAS VERTICALES Y HORIZONTALES
DISCO DE 350 mm
TOPE REGULABLE
ALTURA MÁXIMA DE DESBARBADO 120 mm
MICROBO
Sistema de medida y verificación de soportes de perfiles con movimiento de bloques por motor de C.C. y lectura del encoder electrónico. Tolerancia en repeticiones de medición ± 0.3 mm.
FERMOSTOP
Sistema de revisión de la medición y soporte perfil con movimiento de tope en eje CN y lectura electrónica mediante banda magnética absoluta. Equipado con sistema electrónico de medición que permite guardar los datos en la memoria interna o bien transferirlos en tiempo real a un ordenador o a la unidad de control de una tronzadora por Bluetooth.
GESTIÓN DE LAS LISTAS DE CORTE
TOPE DE ELEVACIÓN NEUMÁTICA DE LA PIEZA
VERSIONES DISPONIBLES CON 2 LONGITUDES
(7.200 - 4.200 mm)
PUERTO USB Y LAN RJ45
GESTIÓN LISTAS DE CORTE
CONEXIÓN CON CALIBRE DE MEDIDA BLUETOOTH
LONGITUD 3.000 MM
GESTIÓN INTELIGENTE DEL CORTE DE LOS JUNQUILLOS
FERMO VIS
Sistema de medida y verificación del soporte perfil con posicionamiento de finales de carrera mediante volante y lectura de medida en display digital. Tolerancia de posicionamiento ± 0,5 mm.

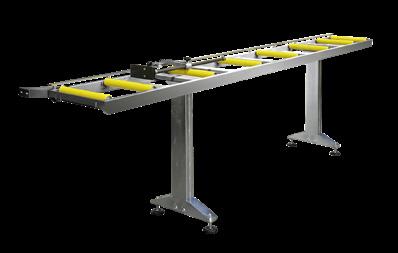

TRANSPORTADOR DE RODILLOS DE CARGA
Y DESCARGA
Estructura de acero tubular con patas ajustables y rodillos de acero recubiertos con PVC. Transportadores de rodillos de 3.500 mm de longitud con rodillos de 240 mm; o de 4.000 mm de longitud con rodillos de 440 mm. Transportadores de rodillos de descarga equipadas con varilla métrica y tope de medida.
DISPONIBLE VERSIÓN DCHA. E IZDA.
EL LECTOR DIGITAL VIS PERMITE LA REPROGRAMACIÓN DEL POSICIONAMIENTO
VERSIONES DISPONIBLES CON 2 LONGITUDES
(5.780 - 3.780 mm)
ADECUADO PARA LA CONEXIÓN CON TODAS LAS MÁQUINAS MT
FÁCIL INSTALACIÓN
DISEÑO ROBUSTO
TKE 158 N TKE 158 S
Fresadora copiadora de 2 ejes controlados, ideal para elaboraciones en perfiles de aluminio, PVC y acero de hasta 2 mm, posibilidad de trabajar acero inoxidable (opcional). El plano de mecanizado giratorio sobre 4 caras permite aumentar la velocidad de ejecución y la precisión. Cambio rápido herramienta ISO 30. Protección con mando neumático de la zona de trabajo.
2 EJES CNC
ROTACIÓN DE LA PIEZA EN 4 POSICIONES
PREESTABLECIDAS
TOPES DE REFERENCIA DE REGULACIÓN MANUAL
MORDAZAS DE CONTROL NEUMÁTICO
PARA APLICACIONES CON ALUMINIO Y ACERO

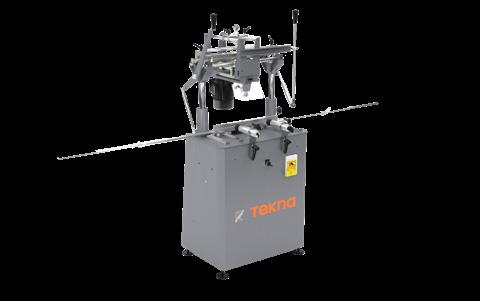

Fresadora copiadora mono cabezal de control manual con sistema de bloqueo neumático y movimiento de traslación del cabezal controlado por una palanca indirecta. Capacidad de mecanizar acero de hasta 2 mm y acero inoxidable (opcional) de hasta 2 mm. Equipada con un sistema de mordazas en un plano con superficie giratoria, la máquina trabaja las 4 caras del perfil rotando los sectores de 270° a 90°.
MOTOR CON INVERSOR 1,1 KW
ROTACIÓN DE LA PIEZA
CAMBIO RÁPIDO DE LA HERRAMIENTA
PARA APLICACIONES CON ALUMINIO Y ACERO
TKE 158
Fresadora copiadora mono cabezal de control manual con mordazas neumáticas y traslación del cabezal de corte controlado por una palanca indirecta. La velocidad de giro de la herramienta se puede cambiar con el accionador electrónico a velocidad variable para permitir mecanizar hasta 2 mm y mejorar la calidad del fresado, prolongando la vida útil de la herramienta. Plano de mecanizado anti-rayas.
TKE 151 S
Fresadora copiadora monocabezal de mando manual con gran recorrido de altura y movimiento de traslación del cabezal con mango o palanca indirecta. Posibilidad de realizar mecanizados pasantes sin girar la pieza. Palpador de mando manual.
MOTOR CON INVERSOR 1,1 KW
POSICIÓN FIJA DE LA PIEZA
CAMBIO RÁPIDO DE LA HERRAMIENTA
PARA APLICACIONES CON ALUMINIO Y ACERO
POTENCIA MOTOR 0,75 KW
POSICIÓN FIJA DE LA PIEZA
MORDAZAS HORIZONTALES
SOLO PARA APLICACIONES CON ALUMINIO
TKE 162 M
Retestadora horizontal de avance manual. Fresado fuera de escuadra +45° / 90° / -45°. Alta velocidad de rotación herramienta para mejorar la calidad de la elaboración. Cambio rápido del grupo fresas con mando neumático. Plano de mecanizado anti-rayas. Zona de trabajo completamente carenada con amplia visibilidad interna.
TKE 160 M
Retestadora horizontal de avance manual. Fresado en escuadra a 90°. Cambio rápido del grupo fresas con mando con palanca. Plano de mecanizado anti-rayas. Protección integral de la zona de trabajo.
MOTOR AUTOFRENANTE 1,5 KW
CARRERA DE 320 mm
MESA DE RODILLOS DE SOPORTE DE PERFIL
AVANCE MANUAL
MOTOR AUTOFRENANTE 1,1 KW
CARRERA DE 290 mm
AVANCE MANUAL
TKE 124
Achaflanadora para el cierre de ángulos que puede utilizarse para numerosos tipos de perfiles como ventanas, puertas, bastidores o mosquiteros. La elevada fuerza de achaflanado permite que sea idónea también para el empleo de perfiles de grandes dimensiones donde se requiere la máxima calidad. Las características distintivas de TKE 124 son la estabilidad y la larga duración de servicio.
ACHAFLANADO DE PERFILES DE GRANDES DIMENSIONES
FACILIDAD DE CONFIGURACIÓN Y DE USO
DISEÑO ROBUSTO Y ERGONÓMICO
PRODUCTO PROBADO Y FIABLE
ITACA SOLUTION
Máquina chaflanadora para el cierre de ángulos en perfiles de aluminio de puertas, ventanas y fachadas. La máquina está controlada por un sistema electrónico capaz de memorizar las coordenadas de chaflanado. El sistema de gestión necesita esta información para el posicionamiento automático de la horquilla de referencia de los perfiles y de las herramientas de chaflanado. La horquilla y las herramientas se posicionan automáticamente.
ADECUADO PARA PUERTAS, VENTANAS Y FACHADAS
POSICIONAMIENTO AUTOMÁTICO DE LA HORQUILLA Y LAS HERRAMIENTAS

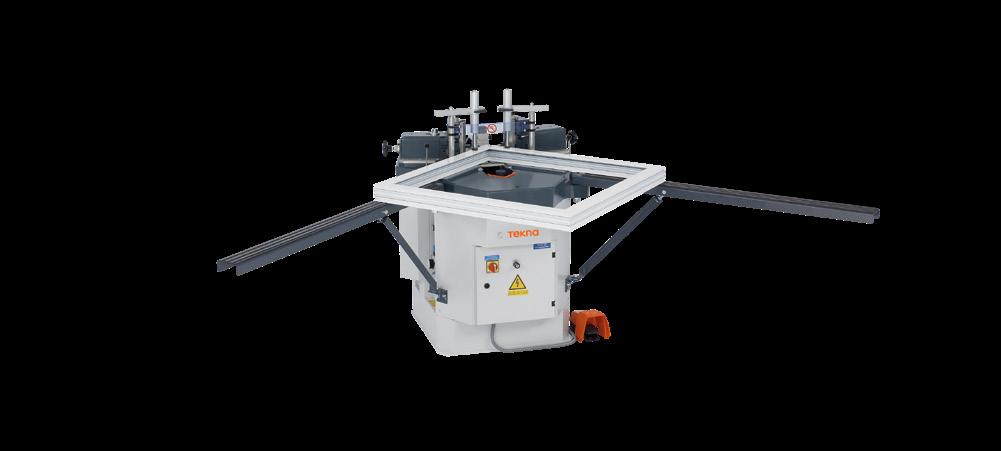

TKE 259
Máquina para la aplicación de sellador en las secciones de los perfilados antes de su ensamblaje con escuadras. El uso de esta solución contribuye a aumentar considerablemente la calidad del cerramiento desde el punto de vista estético, en la protección contra la corrosión y en la mejora de las prestaciones en términos de barrera para el paso de aire.
ALIMENTACIÓN NEUMÁTICA
DIMENSIÓN PLACAS SELLADORAS 150X130 mm
SELLADOR RESISTENTE AL ENVEJECIMIENTO
DISEÑO ROBUSTO Y FIABLE
MANDO DE PEDAL

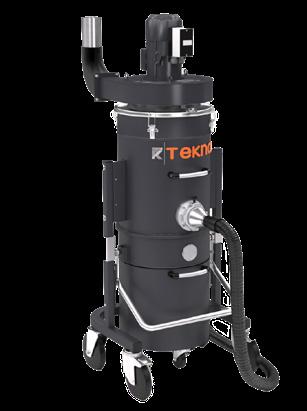

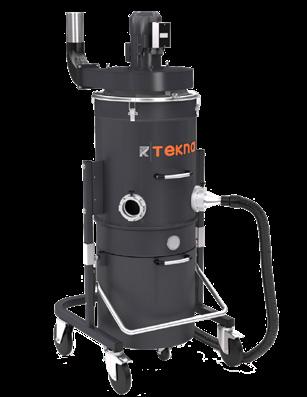

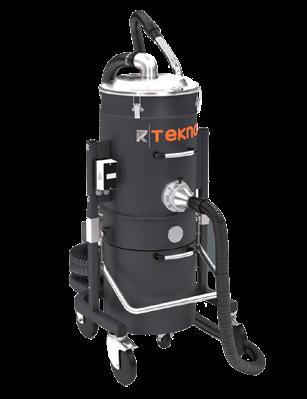

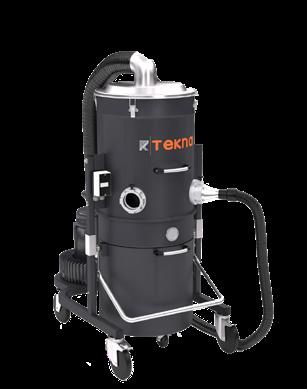

TKE ASPIRADORES PROFESIONALES
Aspiradores para virutas y restos de aluminio, acero y PVC, diseñados para la limpieza de máquinas y del entorno de trabajo o para la extracción de virutas de unidades de trabajo que requieran altos valores de vacío. El uso de un sistema de ventilación/turbina con conducto lateral de alta
depresión hace que estos productos sean adecuados para diferentes necesidades de extracción. Equipado con un filtro antiestático, puede aspirar virutas de aluminio, acero y PVC y tiene una series de depósitos de desenganche rápido montado sobre ruedas.
MG2-T
POTENCIA MOTOR 2,2 KW
VERSIÓN DE TURBINA CON SILENCIADOR
1 BOCA DE ASPIRACIÓN
FILTRO DE SACO ANTIESTÁTICO
MG2-V
POTENCIA MOTOR 1,5 KW
VERSIÓN CON VENTILACIÓN CON SILENCIADOR
1 BOCA DE ASPIRACIÓN
FILTRO DE SACO ANTIESTÁTICO
ARRANQUE AUTOMÁTICO MEDIANTE
CONEXIÓN ELÉCTRICA A LA MÁQUINA
MG4-V MG8-T
POTENCIA MOTOR 5,5 KW
VERSIÓN DE TURBINA CON SILENCIADOR
2 BOCAS DE ASPIRACIÓN
FILTRO DE CARTUCHO ANTIESTÁTICO
MG4-VP MG2-TP
POTENCIA MOTOR 4 KW
IDEAL PARA CENTROS DE MECANIZADO DESDE PANEL
1 BOCA DE ASPIRACIÓN
FILTRO DE SACO ANTIESTÁTICO
ARRANQUE AUTOMÁTICO DESDE LA MÁQUINA
POTENCIA MOTOR 2,2 KW
VERSIÓN CON VENTILACIÓN CON SILENCIADOR
2 BOCAS DE ASPIRACIÓN
FILTRO DE SACO ANTIESTÁTICO
ARRANQUE AUTOMÁTICO MEDIANTE
CONEXIÓN ELÉCTRICA A LA MÁQUINA
POTENCIA MOTOR 2,2 KW
VERSIÓN CON VENTILACIÓN CON SILENCIADOR
2 BOCAS DE ASPIRACIÓN
FILTRO DE SACO ANTIESTÁTICO
ARRANQUE AUTOMÁTICO DESDE LA MÁQUINA
SOFTWARE PARA CENTROS DE MECANIZADO Y DE CORTE
Para la gestión de los Centros de mecanizado, Emmegi ofrece una amplia gama de software: CAMplus, Shape, DriverCL, DriverCAD, Time-X, Mac-X; complementarios e integrados entre sí. Estos software permiten definir rápidamente todas las elaboraciones para realizar en la pieza y pasar a la fase de producción real en pocos minutos de manera simple e inmediata gracias a una interfaz intuitiva. Más precisamente, CAMplus permite programar gráficamente las elaboraciones en 3D, visualizando el perfil y la herramienta. El software incluye las figuras más recurrentes (orificios, ojales, rectángulos, etc.) que se pueden ampliar con Shape, utilizado para definir cualquier recorrido de la herramienta.
Para aquellos que trabajan en el sector de los cerramientos, CAMplus está completamente integrado con el programa FP Pro de Emmegisoft y está interconectado con el software más común en el mercado a través de DriverCL. Para los diseñadores que utilizan programas CAD 3D (Autodesk Inventor, SolidWorks, etc.), DriverCAD permite reconocer automáticamente las elaboraciones, lo que reduce significativamente el tiempo de programación y la tasa de
errores. Los módulos adicionales de CAMplus, DriverCL y DriverCAD simplifican la conexión oficina-taller. SolidCut es un driver CAD específico para máquinas de corte; con este software de oficina puede importar archivos STEP individuales, múltiples o ensamblados. El código de perfil y otra información, como la longitud y los ángulos de corte, se pueden reconocer automáticamente generando una lista de corte para enviar a la máquina. Adecuado para TKE 554 y TKE 553. TIME-X es el instrumento propuesto para la elaboración de presupuestos y permite calcular con antelación el tiempo de elaboración de la pieza. MAC-X es un software basado en la web que permite visualizar y monitorear en tiempo real las actividades de producción desarrolladas por una o varias máquinas automáticas y/o estaciones manuales y permite obtener un informe completo del proceso productivo. La interfaz operador HDrill, simple y clara, completa todos estos software en la máquina y proporciona, de manera eficiente e inmediata, toda la información necesaria para el uso de la máquina.
Desarrolla tu producción

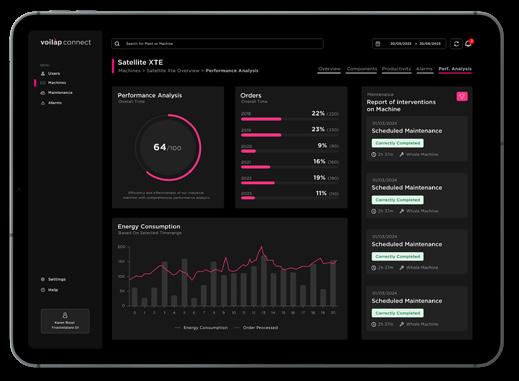

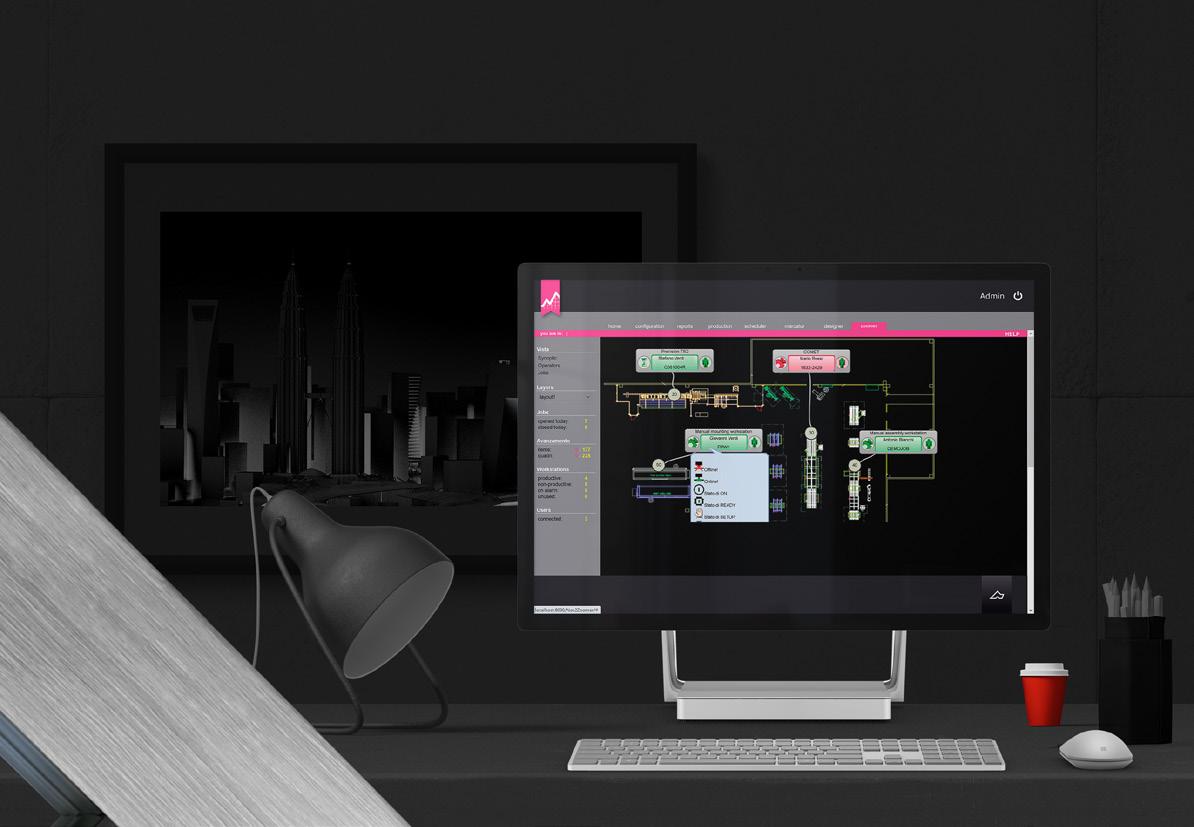

Voilàp Connect es una plataforma IoT (Internet de las cosas) basada en la nube que permite supervisar desde cualquier lugar y en tiempo real las máquinas, su consumo de energía y neumático, y el estado de la producción. Su panel de control garantiza el acceso al historial de todos los datos generados por las máquinas, lo que facilita el análisis de la productividad, las no conformidades, las alarmas y los tiempos de inactividad. De esta forma podrás medir y mejorar rápidamente la capacidad de producción, reducir el consumo, limitar los residuos y predecir las necesidades de mantenimiento programado para prevenir paradas de las máquinas extraordinarias.
CONTROL REMOTO SEGURIDAD DE LOS DATOS
Visión general en tiempo real de las condiciones generales de cada máquina dentro de la empresa
Estado de las máquinas en tiempo real: tiempo de actividad, tiempo de trabajo, tiempo de inactividad, alarmas, etc
Visualización remota del historial de alarmas de las máquinas
Posibilidad de visualización desde tablet y smartphone
EFICIENCIA
DE LA PRODUCCIÓN
Creación de tendencia y visualización de la eficiencia productiva de las máquinas
Acceso en la nube a la información básica sobre el estado de producción de los pedidos
Creación y visualización de informes de producción basados en la nube
Red específica 4g/LTE: la conectividad mediante SIM específica excluye la necesidad de conectarse a la red corporativa
Adopción de medidas de seguridad avanzadas con cifrado de última generación
Todos los datos recopilados se protegen de acuerdo con las normas de privacidad más estrictas
Servicios en la nube suministrados por los principales proveedores
MEDICIÓN DEL CONSUMO DE ENERGÍA Y NEUMÁTICO
Análisis de las tendencias de consumo con el paso del tiempo
Estudio de los picos de consumo
SLW SELF-LEARNING
El software de base Control Numérico, por medio del cual se controlan todas las funciones del Centro de Mecanizado mediante una interfaz basada en ventanas, incluye la interfaz gráfica operador (HMI, Human Machine Interface) donde se visualizan todas las variables, de programación y usuario, relativas al Centro.
CAMPLUS HDRILL
Sistema CAD/CAM 3D específico para la programación de los centros de mecanizado Emmegi, se caracteriza por prestaciones muy elevadas integradas en una interfaz de uso sumamente simple. La programación de las elaboraciones se basa en un entorno gráfico con visualización 3D.
Licencia de uso del software SLW (Self Learning for Windows), dotado con bibliotecas de macros adicionales para crear, desde la oficina, programas de elaboración.
Interfaz operador de nueva generación, específicamente diseñada para monitores de amplias dimensiones con orientación vertical, optimizada para el uso mediante pantalla táctil.
SHAPE SHAPE 3D
Creado como instrumento para la programación de figuras especiales, en la actualidad Shape ha evolucionado sumando a las prestaciones básicas la gestión de herramientas especiales como flow drill, creador, thriller, punta-macho. Permite, además, la ejecución de fresados interpolados en tres ejes, con perforaciones inclinadas y helicoidales.
Disponible para centros de mecanizado de 5 ejes, Shape 3D añade a las funciones de Shape la posibilidad de trabajar en caras curvas del perfil, utilizando las funciones de fresado 5 ejes continuo.
DRIVER CAD
Driver-cad, módulo adicional de CAMPLUS, es el software que permite importar formatos “STEP” y “ACIS-SAT” desde programas CAD-3D como Autodesk Inventor, Solidworks, etc.
DRIVER CL MAC-X
Software web para la visualización en tiempo real y la monitorización de las actividades de producción desempeñadas por una o varias máquinas automáticas y/o posiciones manuales.
DRIVER-CL, módulo adicional de CAMPLUS, es el software que conecta por interfaz con el software del cerramiento, el software de gestión y el software CAD/CAM.
TIME-X
TIME-X es una herramienta para la elaboración de presupuestos, disponible en el ámbito de la suite CAMPLUS, para calcular anticipadamente los tiempos de mecanizado de la pieza. Para máquinas que mecanizan piezas precortadas, TIME-X calculará el tiempo necesario para mecanizar la pieza o las piezas cargadas en el ámbito de una zona de trabajo.
SOLID CUT
Driver CAD para máquinas de corte para importar archivos de múltiples o de un solo paso.
The product data, descriptions and illustrations appearing in this catalogue are shown for advertising purposes; they are given as examples only, and shall not be binding on the manufacturer or the vendor under any circumstances. For marketing reasons, products may be reproduced or portrayed with non-standard configurations, colours or optional extras, in older versions or withspecial customisations or different technical characteristics, possibly for supervening manufacturing reasons. The manufacturer and the vendor reserve the right to make any modification whatsoever to the products. Please contact the sales personnel if you have any queries.
