TEKNA, PRESENTE EN MÁS DE 60 PAÍSES EN TODO EL MUNDO

La presencia de Tekna en el territorio está organizada mediante un sistema radial. El mismo principio usado por las compañías aéreas para optimizar la cobertura de las rutas.

Un HUB canaliza hacía él todas las actividades realizadas en una determinada zona cuya área se define en función del tipo de mercado. Por lo tanto, las diferentes unidades que trabajan en dicha área dependen del HUB de referencia, que organiza y coordina los flujos comerciales y es responsable de los resultados de la zona de competencia.

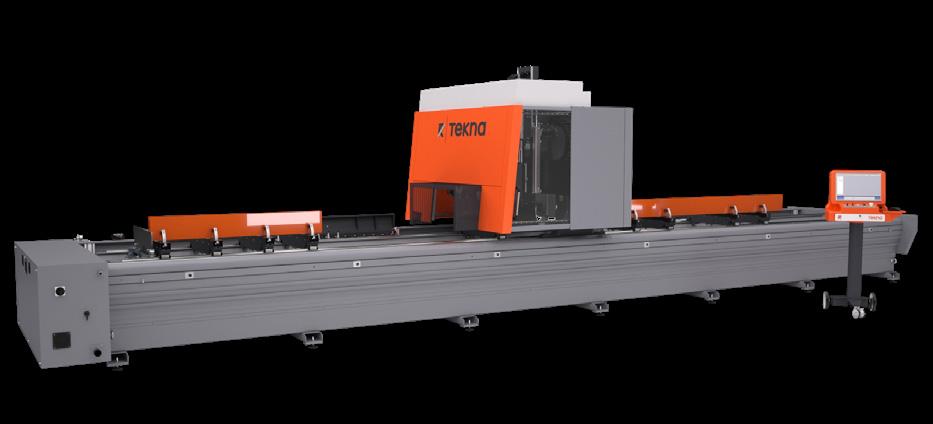

TKE 985

Centro de mecanizado de 5 ejes con control numérico con portal móvil, realizado para fresar, taladrar, roscar y cortar barras o piezas de grandes dimensiones, de aluminio, PVC y acero. El electromandril de potencia elevada (10 kW en S1) con cono portaherramientas HSK-63F permite realizar incluso las elaboraciones más difíciles con gran precisión y rapidez. Un almacén herramientas fijo de 14 posiciones en el lado izquierdo de la máquina puede ser equipado con un segundo

almacén de 14 posiciones del otro lado de la máquina, o bien, sustituido por un único almacén motorizado con 14 posiciones que, gracias a su eje de control numérico, sigue el portal móvil en sus dos áreas de trabajo. Es posible utilizar la máquina en modalidad pendular para reducir al mínimo los tiempos de parada de la máquina. El cárter de protección del portal además de proteger al operador, permite reducir el impacto acústico ambiental. Preparado para Industry 4.0.

5 ejes CNC

con portal móvil

PROGRAMACIÓN ISO

POSICIONAMIENTO AUTOMÁTICO de las MORDAZAS por medio del eje X

modalidad pendular disponible

Diseño sólido

ideal para APLICACIONES INDUSTRIALES

Versión 8.2 m

Versión 10.2 m

TKE 984

Centro de mecanizado de 4 ejes con control numérico de portal móvil, realizado para taladrar, fresar, roscar y cortar barras o piezas de aluminio, PVC y acero. El electromandril de 9 kW de potencia con cono portaherramientas HSK-63F permite efectuar mecanizados difíciles, con precisión y rapidez. Un almacén herramientas fijo con 14 posiciones en el lado izquierdo de la máquina puede ser equipado con un segundo almacén con 14 posiciones del otro lado de la máquina, o bien, sustituido por un único almacén motorizado con 14 posiciones

que, gracias a su eje de control numérico, sigue el portal móvil en sus dos áreas de trabajo. Es posible utilizar la máquina en modalidad pendular para reducir al mínimo los tiempos de parada de la máquina. El cárter de protección del portal además de proteger al operador, permite reducir el impacto acústico ambiental. Preparado para Industry 4.0.

POSICIONAMIENTO AUTOMÁTICO de las MORDAZAS 4 ejes CNC

con portal móvil

por medio del eje X

AMPLIA SECCIÓN de TRABAJO

PROGRAMACIÓN ISO

modalidad pendular

disponible

Versión 6.7 m

Versión 8.4 m

TKE 955

Centro de mecanizado de 5 ejes con control numérico de portal móvil, realizado para taladrar, fresar y roscar, de -90° a +90°, barras o piezas de aluminio, PVC y acero. La cabina de protección local se ha diseñado para garantizar la máxima funcionalidad, accesibilidad, insonorización y luminosidad de conformidad con las exigencias de seguridad y ergonomía. El electromandril con potencia de 11 kW permite efectuar elaboraciones, incluso difíciles, con óptimos resultados. El almacén de herramientas integrado en el portal móvil puede

alojar 10 herramientas; un segundo almacén dispone de dos posiciones específicas, un disco de 400 mm de diámetro y un segundo disco de 180 mm de diámetro. TKE 955 prevé dos modalidades de funcionamiento diferentes: modalidad de una zona, permite la elaboración de una única área de trabajo de barras enteras de 7 m de longitud máxima; modalidad pendular, permite la ejecución de varias piezas en las dos áreas de trabajo diferentes. Preparado para Industry 4.0.

Velocidad de posicionamiento del portal móvil

125 m/min

5 ejes CNC Cabina funcional, accesible e insonorizada con portal móvil

Elaboración de

EJES INDEPENDIENTES H y P

Posicionamiento automático de las mordazas a través de los Versión 7 m Versión 9 m DOS PERFILES en paralelo

TKE 954

Centro de mecanizado de 4 ejes con control numérico de portal móvil, realizado para taladrar, fresar y roscar, de -90° a +90°, barras o piezas de aluminio, PVC y acero. La cabina de protección local se ha diseñado para garantizar la máxima funcionalidad, accesibilidad, insonorización y luminosidad de conformidad con las exigencias de seguridad y ergonomía.

El electromandril con potencia de 8,5 kW permite efectuar elaboraciones, incluso difíciles, con óptimos resultados. El almacén herramientas de 12 posiciones, integrado en el

portal móvil, dispone de dos posiciones específicas para un disco de diámetro máximo de 250 mm y para un cabezal angular. TKE 954 prevé dos modalidades de funcionamiento diferentes: modalidad de una zona, permite la elaboración de una única área de trabajo de barras enteras de 7 m de longitud máxima; modalidad pendular, permite la ejecución de varias piezas en las dos áreas de trabajo diferentes. Preparado para Industry 4.0.

Velocidad de posicionamiento del portal móvil

125 m/min

4 ejes CNC Cabina funcional, accesible e insonorizada

DOS PERFILES

con portal móvil en paralelo

Posicionamiento automático de las mordazas a través de los Elaboración de

EJES INDEPENDIENTES H y P

Versión 7 m

TKE 944 TKE 943

Centro de mecanizado de 4 ejes con control numérico de portal móvil, realizado para taladrar, fresar y roscar, con cualquier ángulo de -90° a +90°, barras o piezas de aluminio, PVC y acero. El cárter de protección del portal además de proteger al operador, permite reducir el impacto acústico ambiental. Preparado para Industry 4.0.

ELECTROMANDRIL REFRIGERADO POR AIRE DE 8,5 KW

ALMACÉN AUTOMÁTICO DE HERRAMIENTAS DE 12 POSICIONES

HASTA 16 MORDAZAS NEUMÁTICAS

VERSIÓN 4 m; VERSIÓN 7 m

Centro de mecanizado de 3 ejes con control numérico de portal móvil, realizado para taladrar, fresar y roscar barras o piezas de aluminio, PVC y acero. El cárter de protección del portal además de proteger al operador, permite reducir el impacto acústico ambiental. Preparado para Industry 4.0.

ELECTROMANDRIL REFRIGERADO POR AIRE DE 5,5KW

ALMACÉN AUTOMÁTICO DE HERRAMIENTAS DE 12 POSICIONES

HASTA 16 MORDAZAS NEUMÁTICAS

VERSIÓN 4 m; VERSIÓN 7 m

TKE 783 TKE 743

Centro de mecanizado vertical CNC de 3 ejes controlados caracterizado por un sistema de mordazas compuesto por planos transpirables. Sirve para taladrar o fresar con interpolación en paneles compuestos, paneles y chapas de aluminio, acero, acero inoxidable, titanio y perfiles de aluminio. Preparado para Industry 4.0.

ELECTROMANDRIL DE 10 KW

ALMACÉN DE HERRAMIENTAS DE 19 POSICIONES O

ALMACÉN HERRAMIENTAS TIPO REVOLVER DE 10

POSICIONES EN EL CARRO

X=4140; 6440 mm; Y=2000 mm

ELABORACIÓN DE 5 CARAS CON CABEZAL ANGULAR

Centro de mecanizado vertical CNC de 3 ejes controlados caracterizado por un sistema de mordazas compuesto por planos transpirables. Sirve para taladrar o fresar con interpolación en paneles compuestos, paneles y chapas de aluminio y acero. Preparado para Industry 4.0.

ELECTROMANDRIL DE 10 KW

ALMACÉN DE HERRAMIENTAS FIJO DE 12

POSICIONES

X=4000; 5000 mm; Y=1600 mm

TKE 800

Centro de corte semiautomático de 2 ejes con control numérico para cortar perfiles de aluminio, PVC y aleaciones ligeras. Esta máquina efectúa cortes con ángulos de 45° a 135° o bien de 22°30‘ a 157°30‘. Se puede configurar con unidades de perforación horizontales o verticales. Preparado para Industry 4.0.

TKE 801

Centro de corte automático de 3 ejes con control numérico para cortar perfiles de aluminio, PVC y aleaciones ligeras. Puede realizar el corte despuntado en ambos lados del perfil. Esta máquina efectúa cortes con ángulos de 45° a 135° o bien de 22°30‘ a 157°30‘. Almacén de descarga automático. Preparado para Industry 4.0.

CENTRO DE CORTE DE 2 EJES CNC

DISCO HORIZONTAL DE 550 mm

AJUSTE AUTOMÁTICO DE LOS ÁNGULOS DE CORTE

PROTECCIÓN INTEGRAL DE LA ZONA DE CORTE

CENTRO DE CORTE DE 3 EJES CNC

DISCO HORIZONTAL DE 550 mm

ALMACÉN DE DESCARGA AUTOMÁTICO

PROTECCIÓN INTEGRAL DE LA ZONA DE CORTE

TKE 802

Centro de corte automático de 3 ejes con control numérico para cortar perfiles de aluminio, PVC y aleaciones ligeras. Puede realizar el corte despuntado en ambos lados del perfil. Esta máquina efectúa cortes con ángulos de 45° a 135° o bien de 22°30‘ a 157°30‘. Almacén de descarga automático. Preparado para Industry 4.0.

CENTRO DE CORTE DE 3 EJES CNC

DISCO HORIZONTAL DE 550 mm

CARGA BARRAS AUTOMÁTICO

ALMACÉN DE DESCARGA AUTOMÁTICO

PROTECCIÓN INTEGRAL DE LA ZONA DE CORTE

TKE 554

Tronzadora de doble cabezal con 3 ejes controlados con movimiento automático del cabezal móvil con gestión electrónica de los ángulos comprendidos en el intervalo 15° externos y 45° internos. El avance de los discos se efectúa mediante cilindros oleoneumáticos. Disco de 550 mm. Disponible con corte útil de 5 m de longitud. Preparado para Industry 4.0.

DISCOS DE 550 mm

PROTECCIONES LOCALES AUTOMÁTICAS

CARGA ERGONÓMICA DEL PERFIL

PANTALLA TÁCTIL DE 7”

3 EJES CNC

TKE 553

Tronzadora de doble cabezal con 3 ejes controlados con movimiento automático del cabezal móvil con gestión electrónica de los ángulos comprendidos en el intervalo 15° externos y 45° internos. El avance de los discos se efectúa mediante cilindros oleoneumáticos. Disco de 550 mm. Disponible con corte útil de 5 m o 6 m de longitud. Preparado para Industry 4.0.

DISCOS DE 550 mm

PROTECCIONES LOCALES AUTOMÁTICAS

INTERFAZ PANTALLA TÁCTIL INTUITIVA

DISEÑO ROBUSTO

3 EJES CNC

TKE 552

Tronzadora de doble cabezal con movimiento automático de cabezal móvil mediante motor brushless accionado por un control numérico. Inclinación neumática de los cabezales de corte de 90° hasta 22°30’ (externa) en dos posiciones fijas o con sistema opcional mecánico de regulación de los ángulos intermedios. Preparado para Industry 4.0.

DISCOS DE 550 mm

PROTECCIONES LOCALES AUTOMÁTICAS

CARGA ERGONÓMICA DEL PERFIL

PANTALLA TÁCTIL DE 7”

1 EJE CNC

TKE 551

Tronzadora de doble cabezal de 1 eje controlado con giro neumático de los cabezales de 90° a 22°30’ externos. Los ángulos intermedios pueden controlarse gracias a un tope mecánico. El avance de los discos se efectúa mediante cilindros oleoneumáticos. Disco de 550 mm. Corte útil de 4 m y 5 m de longitud. Preparado para Industry 4.0.

PROTECCIONES LOCALES AUTOMÁTICAS

PANTALLA TÁCTIL DE 5,7”

1 EJE CNC DISCOS DE 550 mm

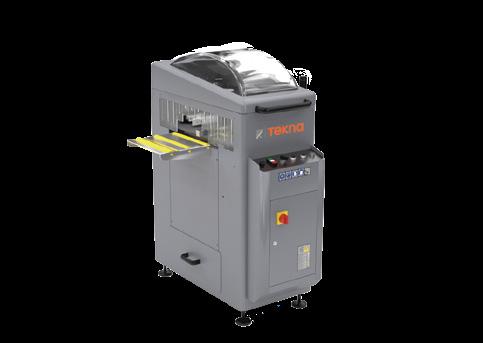

TKE 305 EA

Tronzadora mono cabezal de disco ascendente para corte a 90°. Se puede configurar con discos de cuatro diámetros diferentes, avance disco eléctrico con control numérico.

Puede equiparse con un inversor, para controlar la velocidad de rotación del disco para una mejor regulación. También se puede equipar con un almacén automático de carga de barras y unidades de taladrado personalizadas. Preparado para Industry 4.0.

IDEAL PARA APLICACIONES INDUSTRIALES

DISCO DE 350, 450, 550 Y 650 mm

CORTE REPETIBLE Y FIABLE

CARGA AUTOMÁTICA DE LAS BARRAS

TKE 365 EA

Máquina tronzadora mono cabezal con disco ascendiente, con rotación automática con control numérico del eje vertical e inclinación hidráulica del eje horizontal. Corte con ajustes de ángulo de 90° a 22°30‘ (izquierda y derecha) en el eje vertical y de 90° a 35° (solo a la derecha) en el eje horizontal. Equipada con visualización digital de la posición del eje horizontal.

DISCO DE 650 mm

CORTE COMPUESTO

DIAGRAMA DE CORTE AMPLIO

DISEÑO ROBUSTO Y ERGONÓMICO

TKE 355 PA - 350 PA - 345 PA

Tronzadora mono cabezal con disco ascendiente, con carga en el lado izquierdo, capaz de realizar cortes de 20° a la izquierda a 20° a la derecha y en ángulos intermedios.

DISCO DE 450, 500, 550 mm

VELOCIDAD DE ROTACIÓN DEL DISCO

REGULABLE

COMPATIBLE CON EL SISTEMA DE TOPE DE MEDIDA ELECTRÓNICO

CONTROL SIMPLE E INTUITIVO

TKE 340 PA

Tronzadora mono cabezal con disco ascendiente, con carga en el lado izquierdo, capaz de realizar cortes de 15° a la izquierda a 15° a la derecha y en ángulos intermedios.

DISCO DE 400 mm

VELOCIDAD DE ROTACIÓN DEL DISCO

REGULABLE

COMPATIBLE CON EL SISTEMA DE TOPE DE MEDIDA ELECTRÓNICO

CONTROL SIMPLE E INTUITIVO

TKE 355 PF - 345 PF

Tronzadora mono cabezal con avance del disco frontal y carga por el lado izquierdo, inclinación neumática a dos lados del cabezal de corte en posiciones fijas: 45° a la izquierda, 90°, 45° y 22°30‘ a la derecha. Un tope mecánico especial también permite cortar en ángulos intermedios.

TOPES MECÁNICOS DE LOS ÁNGULOS

INTERMEDIOS

SISTEMA DE BLOQUEO HORIZONTAL

DISCO DE 450 O 550 mm

TKE 340 SD

Tronzadora mono cabezal de disco descendente con lado de carga izquierdo, rotación del cabezal de corte a 45° (derecha e izquierda) e inclinación manual a 45° con respecto al eje horizontal.

DISCO DE 400 mm

CORTE MANUAL DISEÑO ERGONÓMICO

TKE 330 SA - 330 MA

Tronzadora mono cabezal de disco ascendente diseñada para cortes de 90°, 45° a la izquierda y a la derecha y en ángulos intermedios.

DISCO DE 300 mm

CORTE MANUAL

MORDAZAS VERTICALES Y HORIZONTALES

TKE 335 R

Desbarbadora mono cabezal con disco ascendente, para perfiles extruídos y chapas planas de aluminio. Está equipada con una estructura sumamente robusta que permite cortar de forma bien definida y precisa los perfiles obteniendo superficies perfectamente paralelas. Además, puede equiparse con mesa de rodillos de apoyo del perfil para aumentar su versatilidad.

TOPE REGULABLE

DISCO DE 350 mm

ALTURA MÁXIMA DE DESBARBADO 120 mm

MICROBO

Sistema de medida y verificación de soportes de perfiles con movimiento de bloques por motor de C.C. y lectura del encoder electrónico. Tolerancia en repeticiones de medición ± 0.3 mm.

FERMO MVFERMO VIS

Sistema de medida y verificación del soporte perfil con posicionamiento de finales de carrera mediante volante y lectura de medida en display digital. Tolerancia de posicionamiento ± 0,5 mm.

GESTIÓN DE LAS LISTAS DE CORTE

TOPE DE ELEVACIÓN NEUMÁTICA DE LA PIEZA

VERSIONES DISPONIBLES CON 2 LONGITUDES

(7.200 - 4.200 mm)

PUERTO USB Y LAN RJ45

VISOR DIGITAL MV

EL LECTOR DIGITAL VIS PERMITE LA REPROGRAMACIÓN DEL POSICIONAMIENTO

VERSIONES DISPONIBLES CON 2 LONGITUDES

(5.780 - 3.780 mm)

TRANSPORTADOR DE RODILLOS DE CARGA Y DESCARGA

Estructura de acero tubular con patas ajustables y rodillos de acero recubiertos con PVC. Transportadores de rodillos de 3.500 mm de longitud con rodillos de 240 mm; o de 4.000 mm de longitud con rodillos de 440 mm. Transportadores de rodillos de descarga equipadas con varilla métrica y tope de medida.

ADECUADO PARA LA CONEXIÓN CON TODAS LAS MÁQUINAS MT

FÁCIL INSTALACIÓN

DISEÑO ROBUSTO

TKE ASPIRADORES PROFESIONALES

Aspiradores para virutas y restos de aluminio, acero y PVC, diseñados para la limpieza de máquinas y del entorno de trabajo o para la extracción de virutas de unidades de trabajo que requieran altos valores de vacío. El uso de un sistema de ventilación/turbina con conducto lateral de alta depresión hace que estos productos sean adecuados para diferentes necesidades de extracción. Equipado con un filtro antiestático, puede aspirar virutas de aluminio, acero y

PVC y tiene una series de depósitos de desenganche rápido montado sobre ruedas.

MG2-T

POTENCIA MOTOR 2,2 KW

VERSIÓN DE TURBINA CON SILENCIADOR

1 BOCA DE ASPIRACIÓN

FILTRO DE SACO ANTIESTÁTICO

MG8-T

POTENCIA MOTOR 5,5 KW

VERSIÓN DE TURBINA CON SILENCIADOR

2 BOCAS DE ASPIRACIÓN

FILTRO DE CARTUCHO ANTIESTÁTICO

MG2-TP

POTENCIA MOTOR 4 KW

IDEAL PARA CENTROS DE MECANIZADO DESDE PANEL

1 BOCA DE ASPIRACIÓN

FILTRO DE SACO ANTIESTÁTICO

ARRANQUE AUTOMÁTICO DESDE LA MÁQUINA

MG2-V

POTENCIA MOTOR 1,5 KW

VERSIÓN CON VENTILACIÓN CON SILENCIADOR

1 BOCA DE ASPIRACIÓN

FILTRO DE SACO ANTIESTÁTICO

ARRANQUE AUTOMÁTICO MEDIANTE

CONEXIÓN ELÉCTRICA A LA MÁQUINA

MG4-V

POTENCIA MOTOR 2,2 KW

VERSIÓN CON VENTILACIÓN CON

SILENCIADOR

2 BOCAS DE ASPIRACIÓN

FILTRO DE SACO ANTIESTÁTICO

ARRANQUE AUTOMÁTICO MEDIANTE

CONEXIÓN ELÉCTRICA A LA MÁQUINA

MG4-VP

POTENCIA MOTOR 2,2 KW

VERSIÓN CON VENTILACIÓN CON SILENCIADOR

2 BOCAS DE ASPIRACIÓN

FILTRO DE SACO ANTIESTÁTICO

ARRANQUE AUTOMÁTICO DESDE LA MÁQUINA

TKE 158 N TKE 158 S

Fresadora copiadora de 2 ejes controlados, ideal para elaboraciones en perfiles de aluminio, PVC y acero de hasta 2 mm, posibilidad de trabajar acero inoxidable (opcional). El plano de mecanizado giratorio sobre 4 caras permite aumentar la velocidad de ejecución y la precisión. Cambio rápido herramienta ISO 30. Protección con mando neumático de la zona de trabajo.

2 EJES CNC

ROTACIÓN DE LA PIEZA EN 4 POSICIONES

PREESTABLECIDAS

TOPES DE REFERENCIA DE REGULACIÓN MANUAL

MORDAZAS DE CONTROL NEUMÁTICO

PARA APLICACIONES CON ALUMINIO Y ACERO

Fresadora copiadora mono cabezal de control manual con sistema de bloqueo neumático y movimiento de traslación del cabezal controlado por una palanca indirecta. Capacidad de mecanizar acero de hasta 2 mm y acero inoxidable (opcional) de hasta 2 mm. Equipada con un sistema de mordazas en un plano con superficie giratoria, la máquina trabaja las 4 caras del perfil rotando los sectores de 270° a 90°.

MOTOR CON INVERSOR 1,1 KW

ROTACIÓN DE LA PIEZA

CAMBIO RÁPIDO DE LA HERRAMIENTA

PARA APLICACIONES CON ALUMINIO Y ACERO

TKE 158

Fresadora copiadora mono cabezal de control manual con mordazas neumáticas y traslación del cabezal de corte controlado por una palanca indirecta. La velocidad de giro de la herramienta se puede cambiar con el accionador electrónico a velocidad variable para permitir mecanizar hasta 2 mm y mejorar la calidad del fresado, prolongando la vida útil de la herramienta. Plano de mecanizado anti-rayas.

TKE 151S

Fresadora copiadora monocabezal de mando manual con gran recorrido de altura y movimiento de traslación del cabezal con mango o palanca indirecta. Posibilidad de realizar mecanizados pasantes sin girar la pieza. Palpador de mando manual.

MOTOR CON INVERSOR 1,1 KW

POSICIÓN FIJA DE LA PIEZA

CAMBIO RÁPIDO DE LA HERRAMIENTA

PARA APLICACIONES CON ALUMINIO Y ACERO

POTENCIA MOTOR 0,75 KW

POSICIÓN FIJA DE LA PIEZA

MORDAZAS HORIZONTALES

SOLO PARA APLICACIONES CON ALUMINIO

TKE 162 M TKE 160 M

Retestadora horizontal de avance manual. Fresado fuera de escuadra +45° / 90° / -45°. Alta velocidad de rotación herramienta para mejorar la calidad de la elaboración. Cambio rápido del grupo fresas con mando neumático. Plano de mecanizado anti-rayas. Zona de trabajo completamente carenada con amplia visibilidad interna.

Retestadora horizontal de avance manual. Fresado en escuadra a 90°. Cambio rápido del grupo fresas con mando con palanca. Plano de mecanizado anti-rayas. Protección integral de la zona de trabajo.

MOTOR AUTOFRENANTE 1,5 KW

CARRERA DE 320 mm

MESA DE RODILLOS DE SOPORTE DE PERFIL

AVANCE MANUAL

MOTOR AUTOFRENANTE 1,1 KW

CARRERA DE 290 mm

AVANCE MANUAL

ITACA SOLUTION

Máquina chaflanadora para el cierre de ángulos en perfiles de aluminio de puertas, ventanas y fachadas. La máquina está controlada por un sistema electrónico capaz de memorizar las coordenadas de chaflanado. El sistema de gestión necesita esta información para el posicionamiento automático de la horquilla de referencia de los perfiles y de las herramientas de chaflanado. La horquilla y las herramientas se posicionan automáticamente.

ADECUADO PARA PUERTAS, VENTANAS Y FACHADAS

POSICIONAMIENTO AUTOMÁTICO DE LA HORQUILLA Y LAS HERRAMIENTAS

DISEÑO ROBUSTO Y FIABLE

TKE 259

Máquina para la aplicación de sellador en las secciones de los perfilados antes de su ensamblaje con escuadras. El uso de esta solución contribuye a aumentar considerablemente la calidad del cerramiento desde el punto de vista estético, en la protección contra la corrosión y en la mejora de las prestaciones en términos de barrera para el paso de aire.

ALIMENTACIÓN NEUMÁTICA

DIMENSIÓN PLACAS SELLADORAS 150X130 mm

SELLADOR RESISTENTE AL ENVEJECIMIENTO

MANDO DE PEDAL

SOFTWARE PARA CENTROS DE MECANIZADO Y DE CORTE

Para la gestión de los Centros de mecanizado, Emmegi ofrece una amplia gama de software: CAMplus, Shape, DriverCL, DriverCAD, Time-X, Mac-X; complementarios e integrados entre sí. Estos software permiten definir rápidamente todas las elaboraciones para realizar en la pieza y pasar a la fase de producción real en pocos minutos de manera simple e inmediata gracias a una interfaz intuitiva. Más precisamente, CAMplus permite programar gráficamente las elaboraciones en 3D, visualizando el perfil y la herramienta. El software incluye las figuras más recurrentes (orificios, ojales, rectángulos, etc.) que se pueden ampliar con Shape, utilizado para definir cualquier recorrido de la herramienta. Para aquellos que trabajan en el sector de los cerramientos, CAMplus está completamente integrado con el programa FP Pro de Emmegisoft y está interconectado con el software más común en el mercado a través de DriverCL. Para los diseñadores que utilizan programas CAD 3D (Autodesk Inventor, SolidWorks, etc.), DriverCAD permite reconocer automáticamente las elaboraciones, lo que reduce significativamente el tiempo de programación y la tasa de

errores. Los módulos adicionales de CAMplus, DriverCL y DriverCAD simplifican la conexión oficina-taller. SolidCut es un driver CAD específico para máquinas de corte; con este software de oficina puede importar archivos STEP individuales, múltiples o ensamblados. El código de perfil y otra información, como la longitud y los ángulos de corte, se pueden reconocer automáticamente generando una lista de corte para enviar a la máquina. Adecuado para TKE 554 y TKE 553. TIME-X es el instrumento propuesto para la elaboración de presupuestos y permite calcular con antelación el tiempo de elaboración de la pieza. MAC-X es un software basado en la web que permite visualizar y monitorear en tiempo real las actividades de producción desarrolladas por una o varias máquinas automáticas y/o estaciones manuales y permite obtener un informe completo del proceso productivo. La interfaz operador HDrill, simple y clara, completa todos estos software en la máquina y proporciona, de manera eficiente e inmediata, toda la información necesaria para el uso de la máquina.

CN6

El software de base Control Numérico, por medio del cual se controlan todas las funciones del Centro de Mecanizado mediante una interfaz basada en ventanas, incluye la interfaz gráfica operador (HMI, Human Machine Interface) donde se visualizan todas las variables, de programación y usuario, relativas al Centro.

SLW SELF-LEARNING TK CAM

Licencia de uso del software SLW (Self Learning for Windows), dotado con bibliotecas de macros adicionales para crear, desde la oficina, programas de elaboración.

ALPHACAM TK CADX

TK CadX es un módulo software opcional de TK Cam que permite importar modelos 3D e identificar las elaboraciones que se pueden efectuar en una máquina de control numérico.

Alphacam es un software opcional 2D/3D CAD/ CAM que, comenzando por un diseño CAD, permite generar programas de elaboración en lenguaje ISO compatibles con el CN Fanuc mediante le introducción de información relativa a las elaboraciones deseadas.

Paquete opcional software 3D CAD/CAM, que permite la generación de programas ISO a través de una programación gráfica tridimensional.

HDRILL

Interfaz operador de nueva generación, específicamente diseñada para monitores de amplias dimensiones con orientación vertical, optimizada para el uso mediante pantalla táctil.

SHAPE 3D

Disponible para centros de mecanizado de 5 ejes, Shape 3D añade a las funciones de Shape la posibilidad de trabajar en caras curvas del perfil, utilizando las funciones de fresado 5 ejes continuo.

CAM PLUS

Sistema CAD/CAM 3D específico para la programación de los centros de mecanizado Emmegi, se caracteriza por prestaciones muy elevadas integradas en una interfaz de uso sumamente simple. La programación de las elaboraciones se basa en un entorno gráfico con visualización 3D.

SHAPE

Creado como instrumento para la programación de figuras especiales, en la actualidad Shape ha evolucionado sumando a las prestaciones básicas la gestión de herramientas especiales como flow drill, creador, thriller, punta-macho. Permite, además, la ejecución de fresados interpolados en tres ejes, con perforaciones inclinadas y helicoidales.

TIME-X MAC-X

Software web para la visualización en tiempo real y la monitorización de las actividades de producción desempeñadas por una o varias máquinas automáticas y/o posiciones manuales.

TIME-X es una herramienta para la elaboración de presupuestos, disponible en el ámbito de la suite CAMPLUS, para calcular anticipadamente los tiempos de mecanizado de la pieza. Para máquinas que mecanizan piezas precortadas, TIME-X calculará el tiempo necesario para mecanizar la pieza o las piezas cargadas en el ámbito de una zona de trabajo.

DRIVER CAD

Driver-cad, módulo adicional de CAMPLUS, es el software que permite importar formatos “STEP” y “ACIS-SAT” desde programas CAD-3D como Autodesk Inventor, Solidworks, etc.

DRIVER CL SOLID CUT

DRIVER-CL, módulo adicional de CAMPLUS, es el software que conecta por interfaz con el software del cerramiento, el software de gestión y el software CAD/CAM.

Driver CAD para máquinas de corte para importar archivos de múltiples o de un solo paso.
