PROPUESTA URBANA PROGRAMA ARQUITECTONICO
U N I V E R S I D A D NACIONAL PEDRO RUIZ GALLO E S C U E L A PROFESIONAL DE ARQUITECTURA
U N I V E R S I D A D NACIONAL PEDRO RUIZ GALLO E S C U E L A PROFESIONAL DE ARQUITECTURA ||
DISEÑO ARQUITECTÓNICO IX
ANTEPROYECTO
CÁTEDRA
ARQ. CARLOS GERMÁN PAREDES
ARQ. TADEO WILFREDO MARCIAL
ALUMNO:
CASAS NECIOSUP EMERSON
ÍNDICE
1. GENERALIDADES
2. ANTECEDENTES
3. BASES TEORICAS
4. REFERENTES TIPOLOGICOS
5. COMPONENTES
6. ESTRATEGIAS PROYECTUALES
7. PROGRAMA Y PROYECTO
05

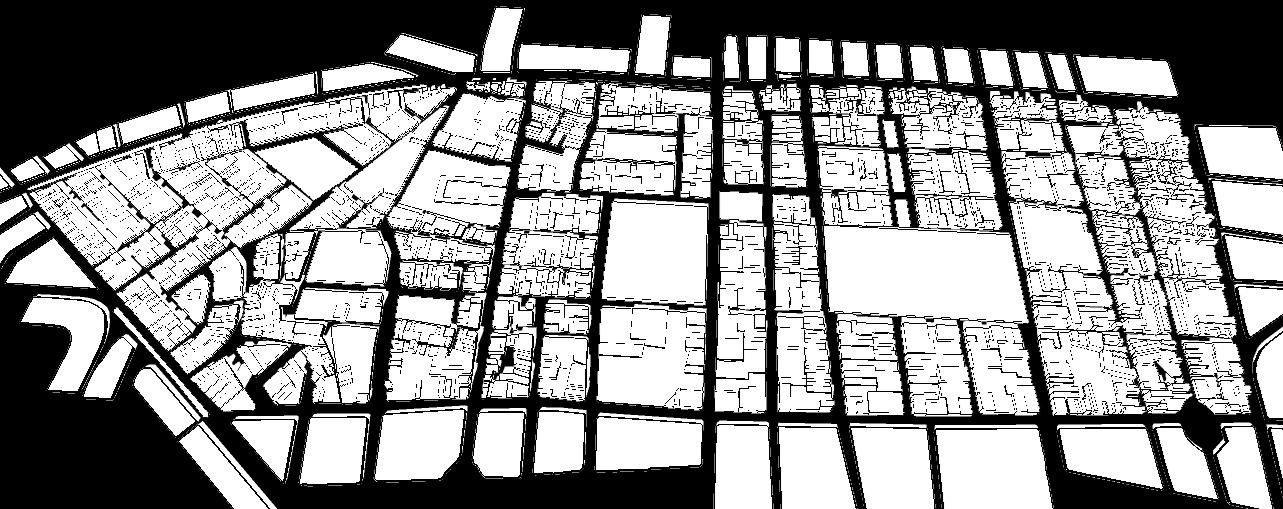

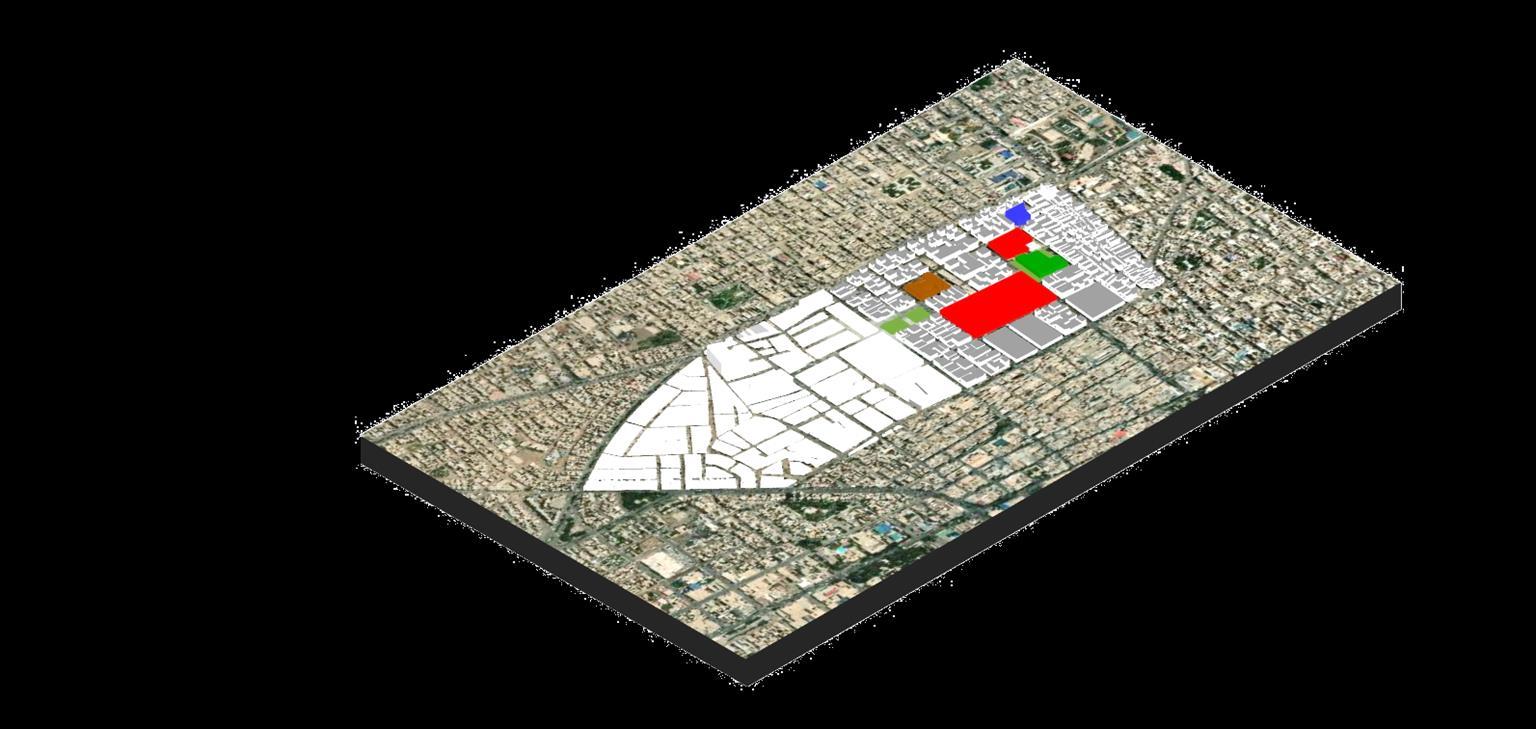

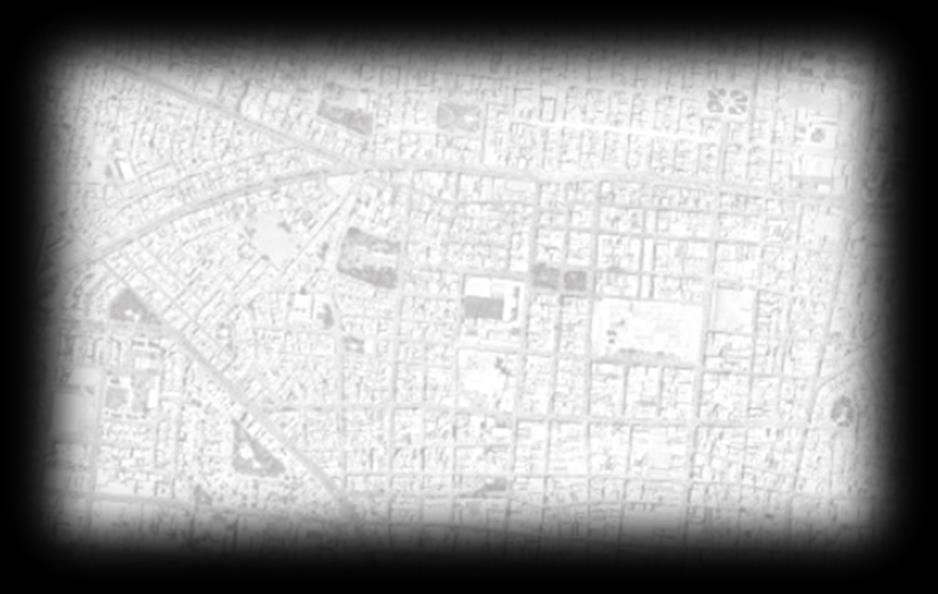

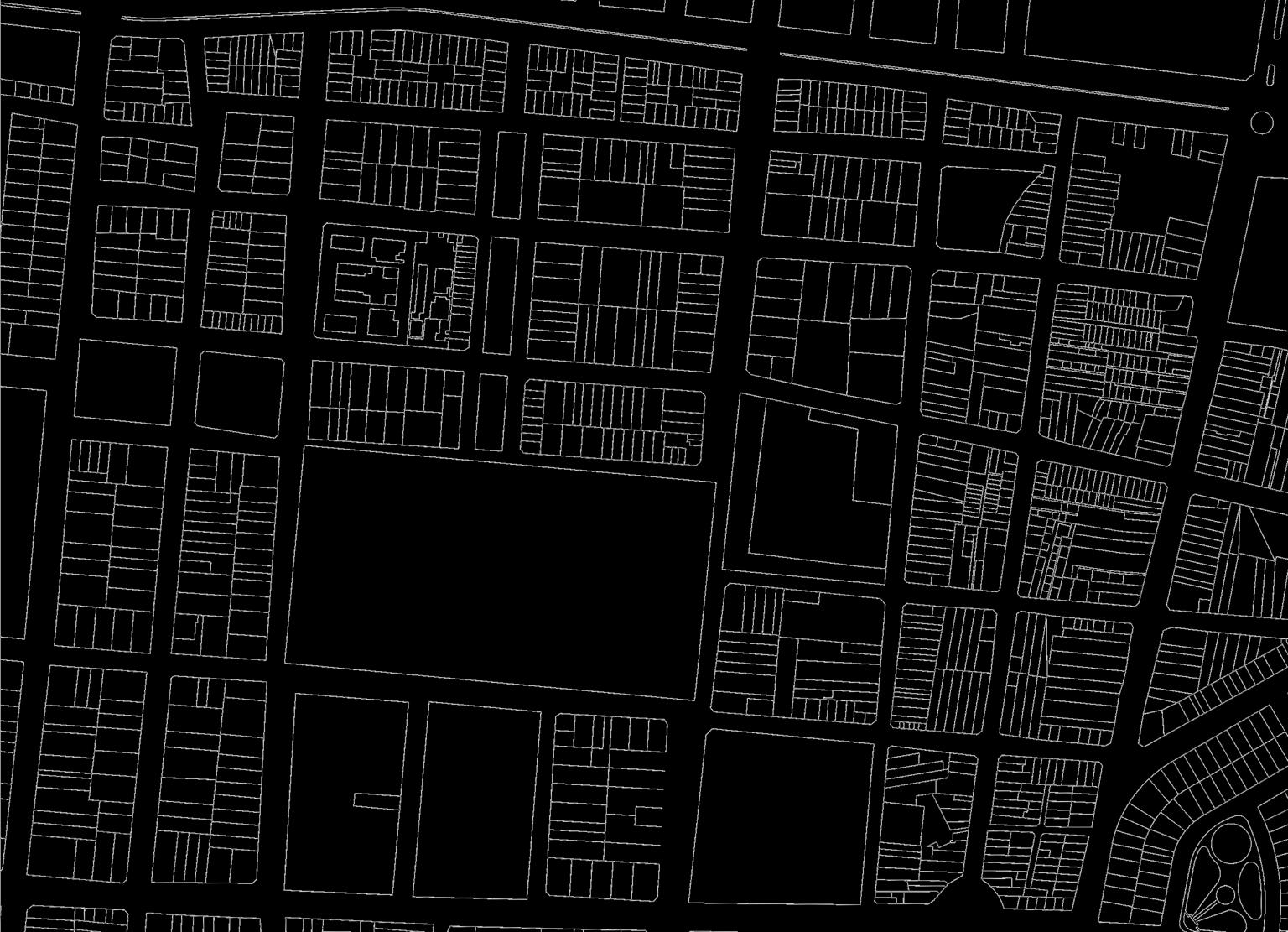

PROPUESTA URBANA FRAGMENTO – CHICLAYO NORTE
Av. Pedro Ruiz
el área de estudio se localiza en la provincia de Chiclayo, departamento de Lambayeque.
LÍMITES :
Av. Fernando Belaunde,
Av. Augusto B. Leguía
Av. Eufemio Lora y Lora
Av. Pedro Ruiz
Av. Roque Sáenz Peña
DELIMITACIÓN

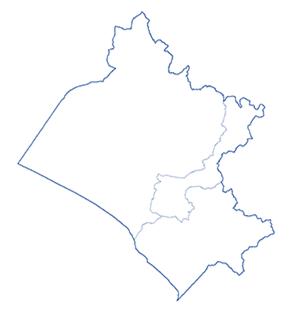

LAMBAYEQUE PERÚ
10

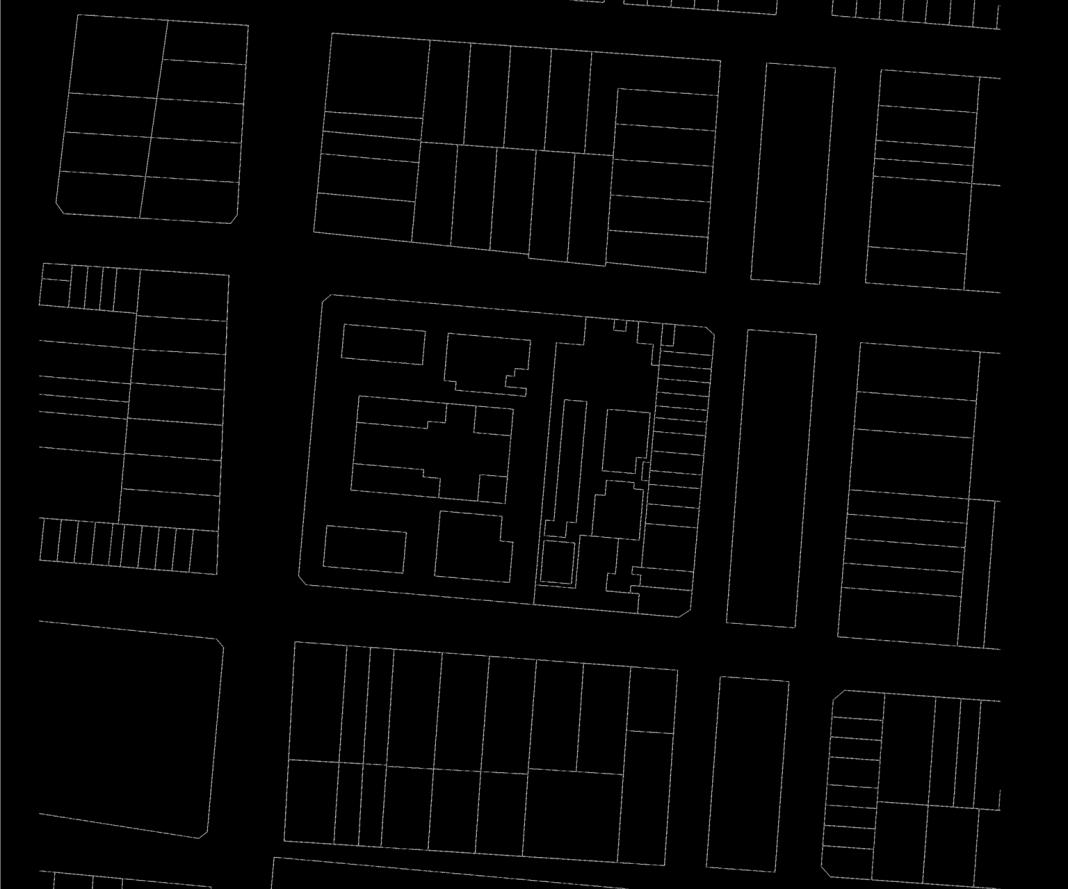

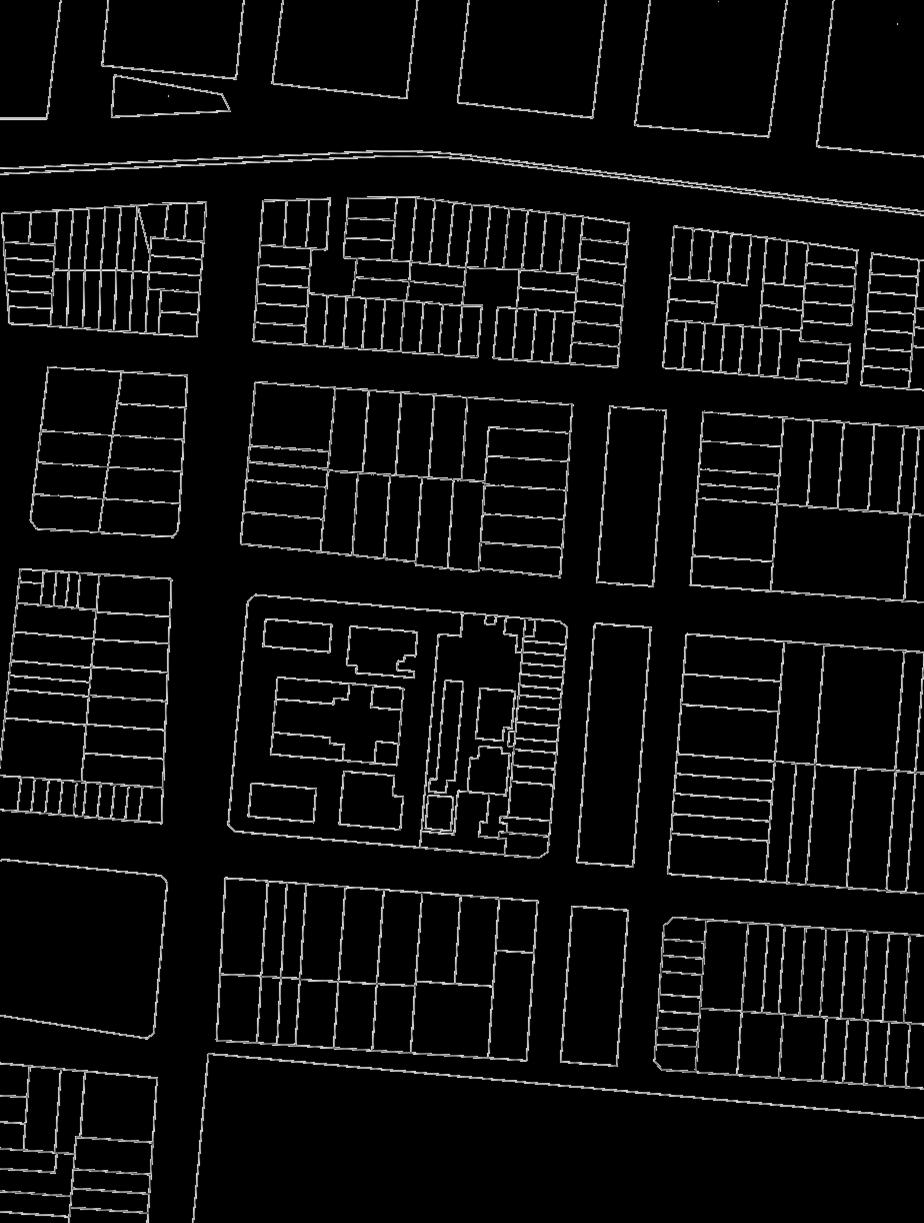

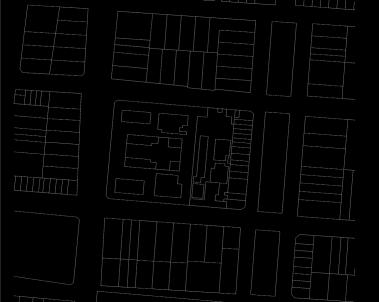

DELIMITACION NIVEL MICRO
N: AV. AUGUSTO B. LEGUIA
S: PEDRO RUIZ
E: SAENZ PEÑA
O: LUIS GONZALES
11
Av. Pedro Ruiz
OBJETIVO GENERAL
Formular la regeneración urbana conociendo la problemática del Sector de estudio, analizando sus deficiencias y potencialidades mediante un diagnostico que nos pueda definir los lineamientos que se requiere para una propuesta de plan urbano
| |
I
Dotar de espacios públicos que construyan la imagen urbana del fragmento, equipándolos con mobiliario urbano que complementen un buen funcionamiento y mejoren la resilencia del usuario
Diseñar equipamientos de diversas tipologías que puedan proporcional servicios de bienestar social, cultural, educativo y recreativo
II
Crear corredores peatonales junto con un sistema de movilidad sostenible que incluya red de ciclovías y permita la conexión entre espacios de movimiento y quietud, promoviendo un estilo de vida saludable
OBJETIVO ESPECIFICO
Humanizar los espacios públicos mediante corredores verdes e implementación de arboles en todo el sector, disminuyendo el impacto climático.
09
III
IV
GENERALIDADES
PARQUES BIBLIOTECA
son complejos urbanísticos formados por edificaciones de arquitectura moderna, con amplios espacios circundantes de uso público, verdes, peatonales y decorativos.
Los Parques Biblioteca son equipamientos urbanos de usos múltiples que integran servicios al ciudadano.
▪ Las funciones tradicionales de una biblioteca.
▪ fomento a la lectura
▪ oferta lúdico-recreativa
▪ oferta cultural
Los espacios públicos otorgan al complejo urbanístico el nombre de parque La edificación central o eje del complejo está dotada de biblioteca con equipamiento de alta tecnología computacional en banda ancha, justificando el nombre de biblioteca, y de allí la expresión compuesta parque biblioteca.
▪ espacios para el encuentro, la participación comunitaria y el emprendimiento
09

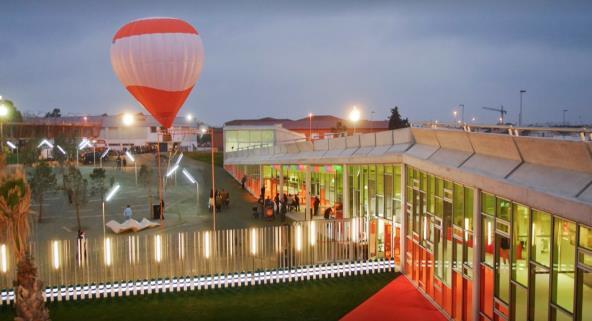

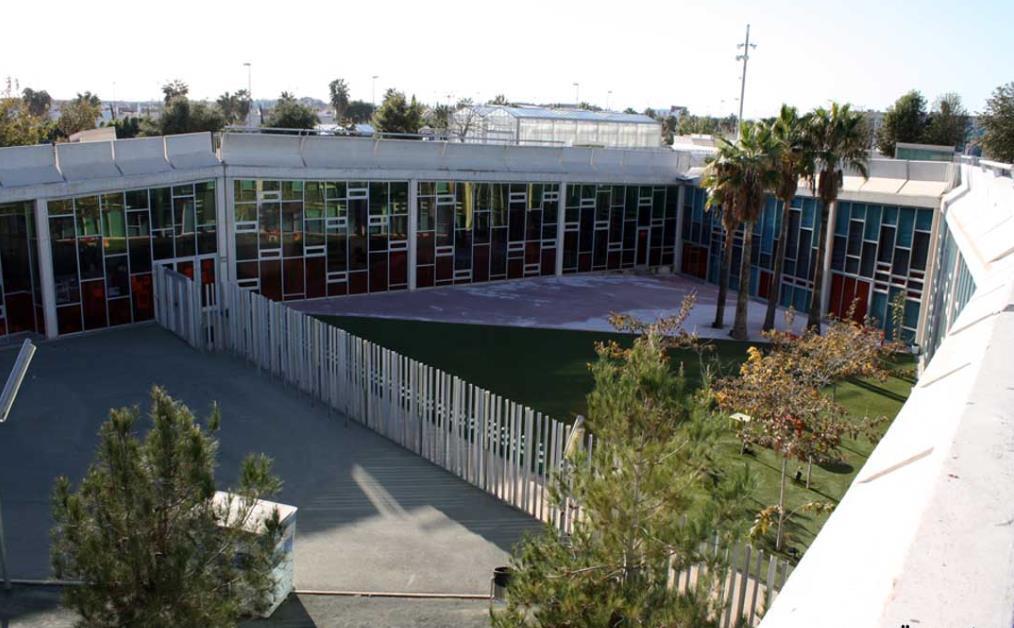

ESPACIOPÚBLICO,PAISAJEYARQUITECTURA,BIBLIOTECASTORRE-PACHECO,ESPAÑA
ANTECEDENTES
Manifiesto de la UNESCO sobre la Biblioteca Pública de 1949 en el que se le declara como un medio eficaz para la educación y la información
Manifiesto de la UNESCO En el que ya se le reconoce como una institución democrática para la enseñanza, la cultura y la información, hasta alcanzar denominaciones puntuales como centro de información
1994
Manifiesto de la UNESCO Como institución para el desarrollo e instrumento de cambio social
2000
La última década ha demostrado que la innovación se ha convertido en la fuerza que mueve al desarrollo, y los Parques Bibliotecas de Medellín simbolizan eso para América Latina y el mundo. Los parques bibliotecas, son el nuevo concepto de la biblioteca pública moderna
DESDE EL SIGLO XX
Manifiesto de 1994 establece que los servicios de la biblioteca pública se prestan sobre la base de la igualdad de acceso para todas las personas, sin tener en cuenta su edad, raza, sexo, religión, nacionalidad, idioma o condición social.
BIBLIOTECA PUBLICA 1949 1972

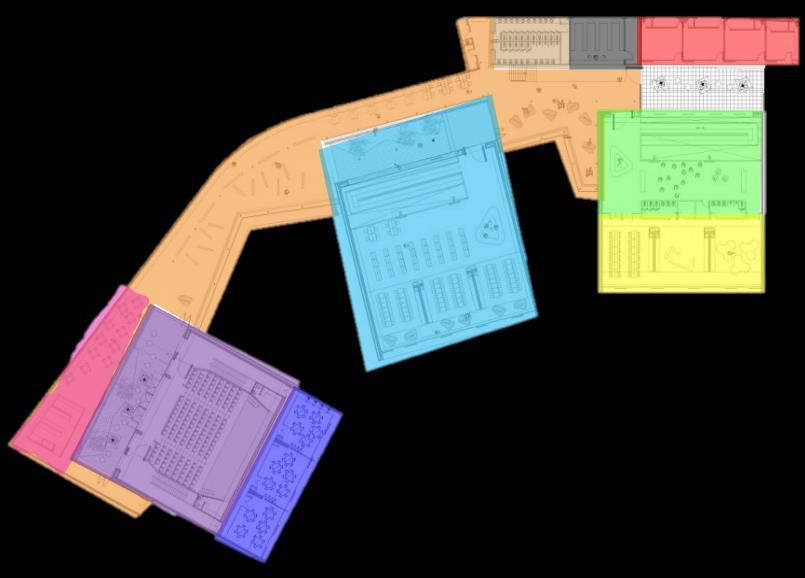

REFERENTES TIPOLOGICOS

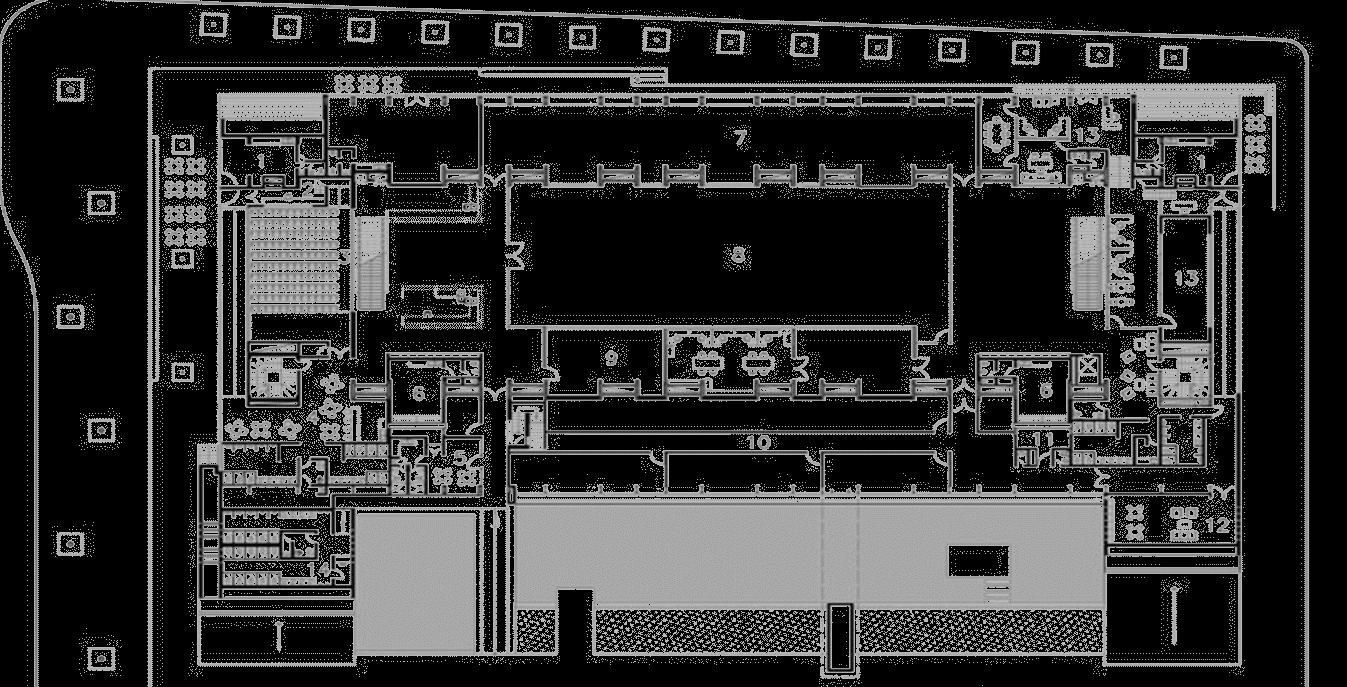

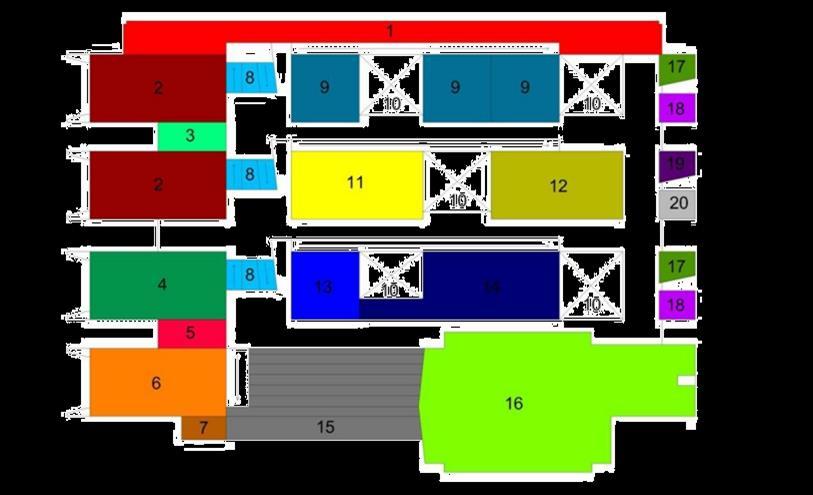

PARQUE BIBLIOTECA LEÓN DE GRIEFF
• LUGAR: Zona centro – Oriental de Medellín
• Inauguración: 2007
• Área de Edificio: 3784m2
• Área de Espacio Publico: 1728 m2

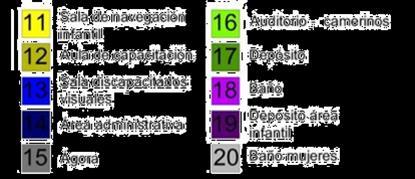

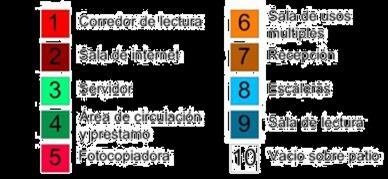

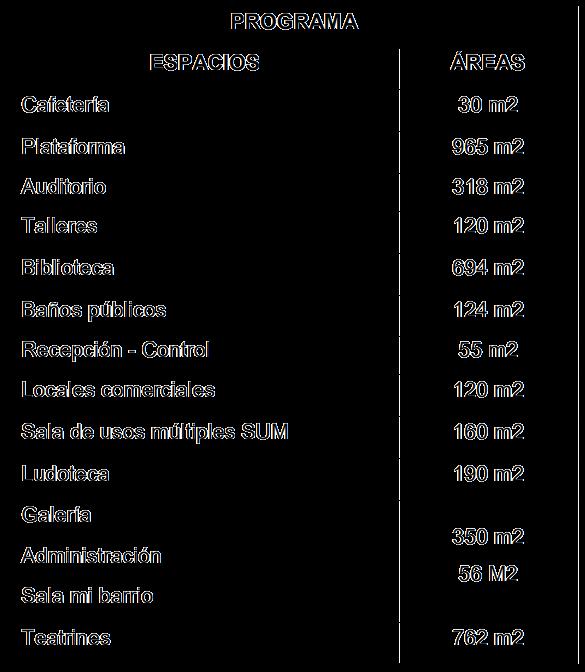

PROGRAMA ZONA RECEPTIVA ZONA RECEPTIVA 4% ZONA ADMINISTRATIV A ADMINISTRACION 9% ZONA CULTURAL TALLERES BIBLIOTECA LUDOTECA 46% ZONA RECREATIVA PLATAFORMA 16% ZONA COMPLEMENTA RIA CAFETERIA AUDITORIO SUM 15% SERVICIOS GENERALES BAÑOS PUBLICOS ESTACIONAMIENT O 10%

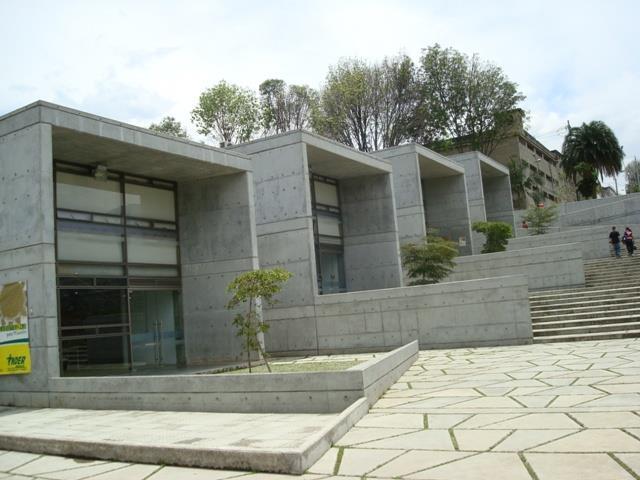

PARQUE BIBLIOTECA JOSÉ LUIS ARROYAVE (SAN JAVIER)
• LUGAR: Zona centro – Oriental de Medellín
• Inauguración: 2006
• Área de Edificio: 5632m2
• Área de Espacio Publico: 9993 m2
PROGRAMA ZONA RECEPTIVA SERVIDOR RECEPCION 5% ZONA ADMINISTRATIV A ADMINISTRACION 8% ZONA CULTURAL TALLERES BIBLIOTECA SALAS 43% ZONA RECREATIVA AGORA 21% ZONA COMPLEMENTA RIA AUDITORIO SUM 13% SERVICIOS GENERALES BAÑOS PUBLICOS DEPOSITO ESTACIONAMIENTO 10%

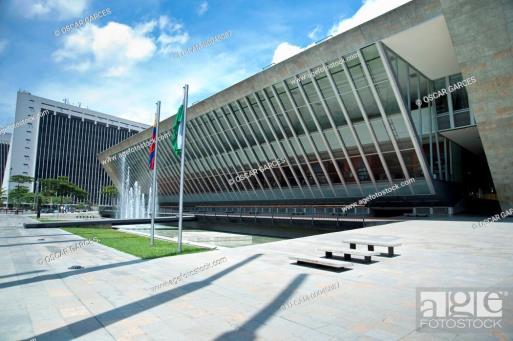

BIBLIOTECA EPM -
• LUGAR: La Candelaria – MedellínColombia
• Área de terreno: 6570 m2
• Área construida: 10000 m2
• Área de Espacio Publico: 4600 m2
PROGRAMA ZONA RECEPTIVA ZONA RECEPTIVA 5% ZONA ADMINISTRATIVA ADMINISTRACION 7% ZONA CULTURAL SALA DE LECTURA HEMEROTECA SL DE AUDIO , VIDEO PINAROTECA 41% ZONA RECREATIVA TERRAZA BALCON DE ESTUDIO 26% ZONA COMPLEMENTAR IA SUM AUDITORIO CINEMATICA 12% SERVICIOS GENERALES BAÑOS PUBLICOS ESTACIONAMIENTO 9% ESPACIOS AREA M2 SALA DE CIUDAD SALA DE NIÑOS CINEMATICA ADMINISTRACION 500 800 600 700 HEMEROTECA GALERIAS DE ARTE INTERNET SALA DE AUDIO Y VIDEO PINAROTECA 400 250 450 300 600 SALA DE LECTURA SALA DE INFIORMACION AUDITORIO BALCON DE ESTUDIO 500 300 300 250 HEMEROTECA ESPECIALIZADA 500 SALA DE INVESTIGACION TERRAZA 650 350 CIRCULACION 1000 1ER PISO 2DO PISO 3ER PISO 4TO PISO LOCAL COMERCIAL SALA DE CIUDAD AREA TECNICA SALA DE NIÑOS CAFE ADMINISTRACION ENFERMERIA BAÑOS

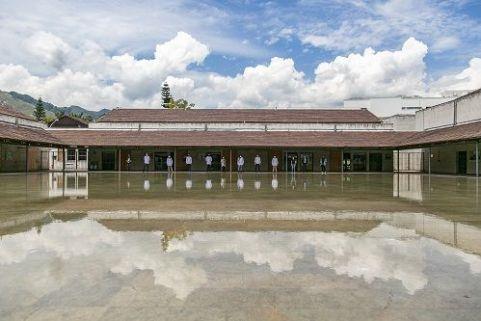

PARQUE BIBLIOTECA LEÓN DE GRIEFF
• LUGAR: Barrio Belén, Medellín Colombia
• Inauguración: 2007
• Área de Edificio: 5223 m2
• Área de Espacio Publico: 9768 m2
PROGRAMA ZONA RECEPTIVA ZONA RECEPTIVA 3% ZONA ADMINISTRATIV A ADMINISTRACION 6% ZONA CULTURAL SALA MULTIPLES SALA DE EXPOSICIONES LUDOTECA CENTRO DE NAVEGACION 45% ZONA RECREATIVA PLAZA DE AGUA PLAZA DE LA GENTE 29% ZONA COMPLEMENTA RIA AUDITORIO SALA COMUNJTARIA GIMNASIO CAFETERIA 10% SERVICIOS GENERALES BAÑOS PUBLICOS ESTACIONAMIENT O 7% ESPACIOS AREA M2 SALAS MULTIPLES SALA MI BARRIO SALA DE EXPOSICIONES GIMNASIO 90 140 140 150 AUDITORIO TALLERES 1200 267 CENTRO DE NAVEGACION LUDOTECA SALA DE ADULTOS SALA DE NIÑOS 400 250 480 480 480 CEDEZO SALA COMUNITARIA 261 523 CAFETERIA 262 COMUNITARIO AUDITORIO BIBLIOTECA
NIVEL DE INTERACCION
ZONA RECEPTIVA ADMINISTRATIVA
CULTURAL RECREATIVA
COMPLEMENTARIA
SERVICIOS GENERALES
ZONA RECEPTIVA
ZONA RECREATIVA
ZONA ADMINISTRA TIVA
ZONA CULTURAL
ZONA COMPLEMENTARIO
ZONA SERVICIOS GENERALES
FLUJOGRAMA
FLUJO MAYOR
FLUJO MEDIO
FLUJO MENOR
RESUMEN PROGRAMATICO
PARQUE BIBLIOTECA LEÓN DE GRIEFF PARQUE BIBLIOTECA JOSÉ LUIS (SAN JAVIER) ZONA RECEPTIVA SERVIDOR RECEPCION 4% ZONA RECEPTIVA 5% ZONA ADMINISTRATIVA ADMINISTRACI ON 9% ADMINISTRACIO N 8% ZONA CULTURAL TALLERES BIBLIOTECA SALAS 46% TALLERES BIBLIOTECA LUDOTECA 43 % ZONA RECREATIVA AGORA 16% PLATAFORMA 21 % ZONA COMPLEMENTARIA AUDITORIO SUM 15% CAFETERIA AUDITORIO SUM 16 % ZONA SERVICIOS GENERALES BAÑOS PUBLICOS DEPOSITO ESTACIONAMIE NTO 10% BAÑOS PUBLICOS ESTACIONAMIEN TO 7% TOTAL
BIBLIOTECA EPMFUNCION PARQUE BIBLIOTECA BELEN CONCLUSION ZONA RECEPTIVA 5% ZONA RECEPTIVA 3% 4% ADMINISTRACIO N 7% ADMINISTRACIO N 6% 7% SALA DE LECTURA HEMEROTECA SL DE AUDIO , VIDEO PINAROTECA 41% SALA MULTIPLES SALA DE EXPOSICIONES LUDOTECA CENTRO DE NAVEGACION 45 % 43% TERRAZA BALCON DE ESTUDIO 26% PLAZA DE AGUA PLAZA DE LA GENTE 29 % 23% SUM AUDITORIO CINEMATICA 12% AUDITORIO SALA COMUNJTARIA GIMNASIO 10 % 15% BAÑOS PUBLICOS ESTACIONAMIE NTO 9% BAÑOS PUBLICOS ESTACIONAMIEN TO 7% 8% 100%

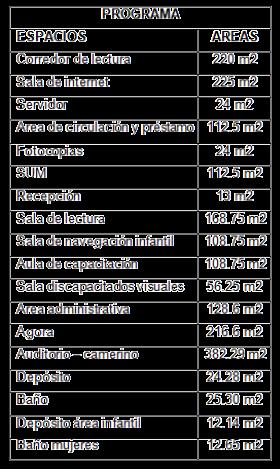

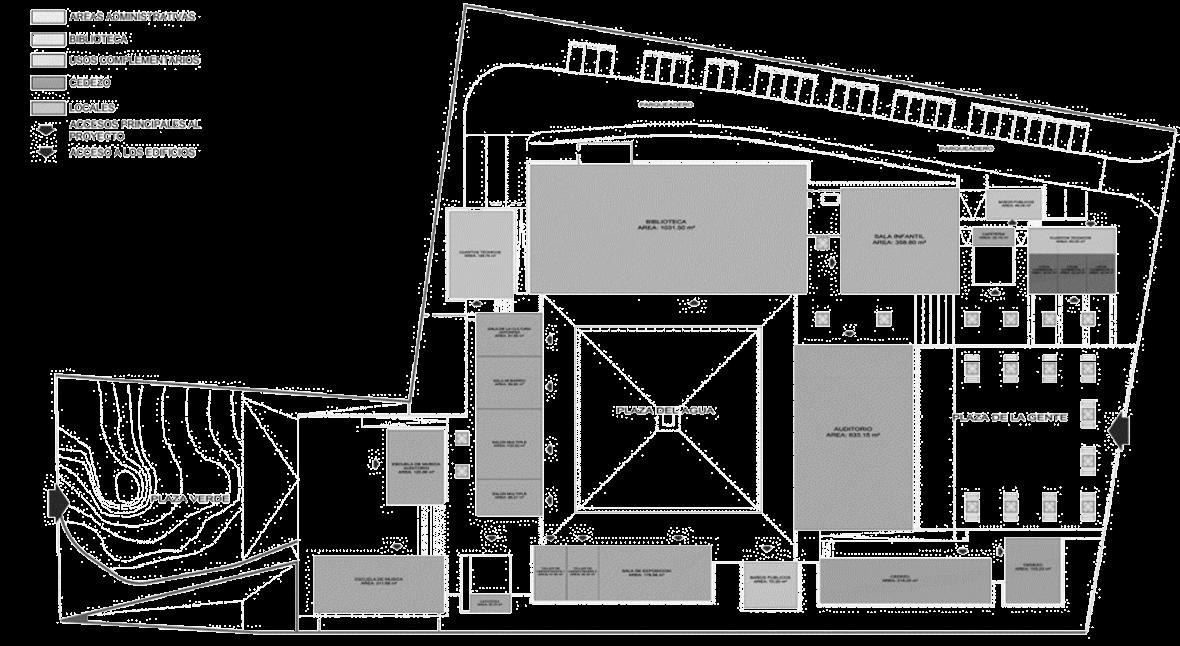

PROGRAMA ARQUITECTONICO
ZONA
RECEPTIVA
ADMINISTRATIVA
SS.HH
OFICINAS
AMBIENTE
PLAZA RECEPTIVA
RECEPCIÓN E INFOMRES
HOMBRES MUJERES
DISCAPACITADOS
SECRETARÍA E INFORMACIONES
SALA DE ESPERA
SALA DE REUNIONES
OFICINA DIRECCIÓN
OFICINA DE GESTIÓN CULTURAL
SS.HH OFICINA DIRECCIÓN
ADMINISTRACIÓN
ZONA DE ATENCIÓN
ZONA DE PRESTAMO Y DEV.
SALA DE LECTURA
SALA DE NAVEGACIÓN VIRTUAL
SALA DE TRABAJOS GRUPALES
MEDIATECA
HEMEROTECA
LUDOTECA
ALMACEN
VARONES MUJERES
SS.HH
AJEDREZ
ARTE
DANZA
ESCULTURA
MUSICA Y CANTO
PINTURA
TEATRO
DISCAPASITADOS
RECREATIVA
COMPLEMENTARIA
SERVICIOS GENERALES
PLAZAS
CAPACITACION
ÁREA DE LECTURA
ÁREA DE EXPOSICIONES
ÁREA COMUNITARIA
ATRIOS - EXPLANADAS
GIMNASIA AL AIRE LIBRE
ANFITEATRO
PARQUE
SS.HH HOMBRES MUJERES DISCAPACITADOS
CAJA
COCINA
DESPENSA
PROGRAMACION OFIMÁTICA
CAFETERIA
ZONA DE MESAS
SS.HH
SUM
AUDITORIO
ESTACIONAMIENTO
PATIO DE MANIOBRAS
PLATAFORMA DE DESCARGA
CUARTO DE LIMPIEZA
DEPOSITO DE BASURA
ALMACEN GENERAL
VIGILANCIA-GUARDIANIA
VESTIDORES
SS.HH
VARONES MUJERES DISCAPASITADOS
DISCAPACITADOS VISITANTES ADM.-SERV.
HOMBRES MUJERES
HOMBRES MUJERES
B I B L I O T E C A
CULTURAL
T A L L E R E S
ESTRATEGIAS PROYECTUALES
DELIMITACION
LÍMITES
:
Av. Augusto B. Leguía
Av. Eufemio Lora y Lora
Av. Pedro Ruiz
Av. Roque Sáenz Peña

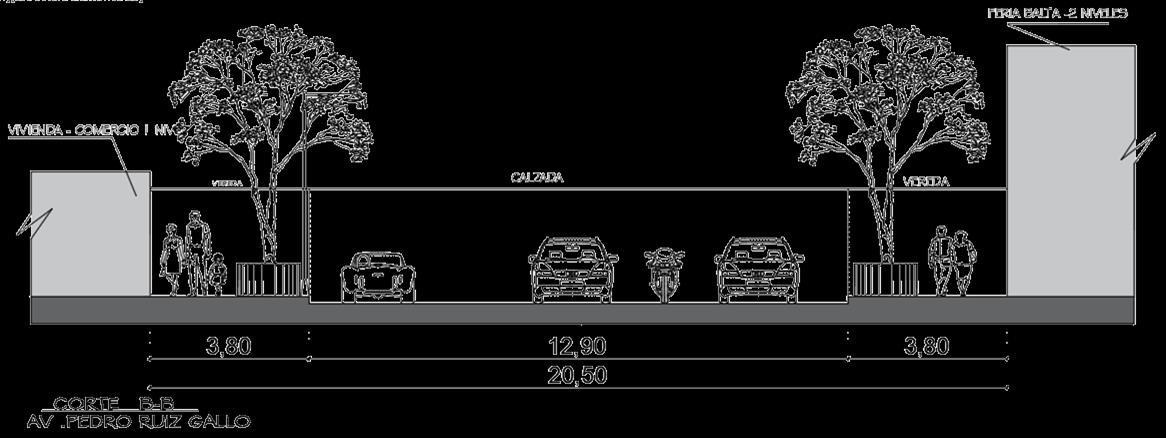

Av. Pedro Ruiz
-

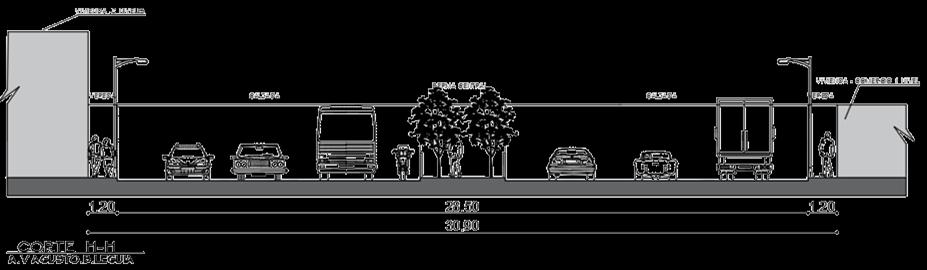

CORTE A
A TOPOGRAFIA

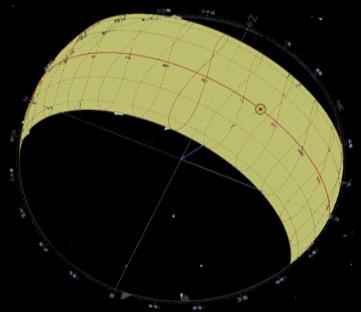

CONDICIONES DEL TERRENO
ACCESO VEHICULAR El flujo vehicular predominante se encuentra en la calle Juan Cuglievan ya que es vía de doble sentido y conecta a la Av Augusto B Leguía
El segundo punto con mayor flujo vehicular se genera por la calle Nicolas Cuglievan
Flujo vehicular con menor congestión se encuentra en la Calle José Pardo y Manuel Suarez y son vías de un solo sentido.
< 01 02
CONDICIONES DEL TERRENO
ACCESO PEATONAL 01
El flujo peatonal mas recurrente se viene desde el norte por la Av. Aufusto B. Leguia la cual conecta con la calle Juan Cuglievan y nos dirige al proyecto.
El tercer con punto con mas flujo peatonal se genera por la calle Nicolas Cuglievan debido a la alameda con área verde.
El segundo con punto con mas flujo peatonal viene por el sur proveniente del mercado modelo por la calle Juan Cuglivan
MERCADO MODELO 02
I
II III
APOYAR SUSPENDER DEPRIMIR
POSICIONAMIENTO
ESTRAEGIAS DE EMPLAZAMIENTO

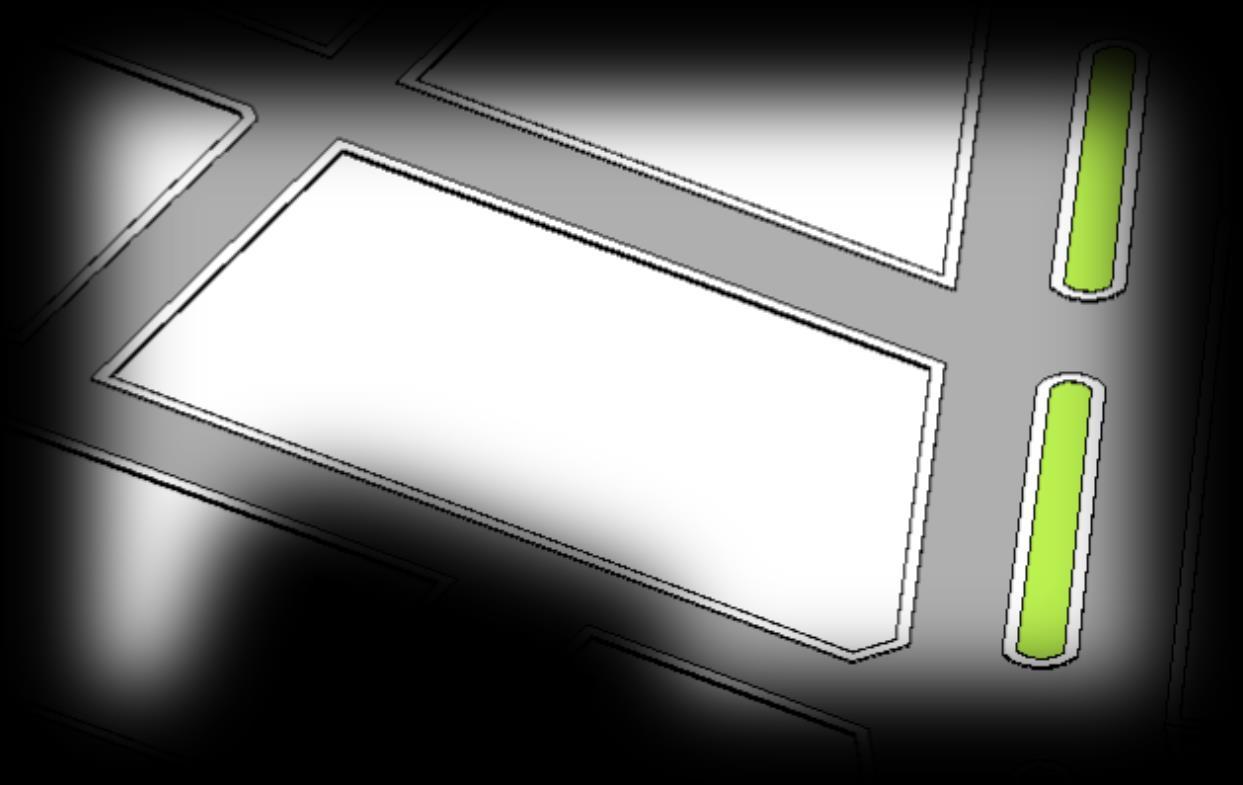

AREA VERDES:
Crear espacios recreativos con área verde que generan una sensación de bienestar, además regulan el clima y generan espacios recreativos con sombra.
Área verde en el interior para el confort de las personas
Área verde en los extremos de las calles generando pequeños retiros que separen al proyecto con la calle.
01 02
INTEGRACION:
Generar espacios receptivos tanto dentro como fuera del proyecto para integrar la persona ya sea en plazas o espacios en común
PRIORIDAD AL PEATON:
Incluir ciclovías y circulaciones peatonales en la avenida principal como Av. Chinchaysuyo dando continuidad fluida al peatón para llegar al proyecto
PERMEABILIZAR:
Generar la continuidad del espacio publico, espacios perceptibles hacia el entorno, la existencia de la conexión visual interna con el exterior
ARTICULAR:
Pretende articular los diferentes espacios como el parque, la biblioteca, los espacios públicos mediante atractores dinámicos recreativos o mob. Urbano que causen un impacto visual potente y así controlar y manejar la trayectoria del usuario.
01 02 03 04
