Catálogo
Equipos de Perforación
1 EG INNOVATION GROUP LLC
Características
1. La plataforma de perforación cumple con los estándares de la industria y las especificaciones API, y los componentes principales tienen derecho a usar el monograma API;
2. Equipo de perforación de accionamiento eléctrico de conversión de frecuencia de CA: adopte la regulación de velocidad de conversión de frecuencia y la tecnología de control digital para ajustar la velocidad de elevación del cabrestante, la velocidad de rotación de la plataforma giratoria y los tiempos de carrera de la bomba de lodo de acuerdo con las necesidades, y mejorar el rendimiento de regulación de velocidad y utilización de potencia del cabrestante, la plataforma giratoria y la bomba de lodo El frenado consumido elimina la necesidad de frenos auxiliares y simplifica la estructura del cabrestante;
3. Plataforma de perforación de accionamiento eléctrico de CC: se adopta el sistema de transmisión eléctrica AC-SCR-DC, con un rendimiento estable y un mantenimiento conveniente, el freno auxiliar del cabrestante adopta un freno de corriente de Foucault electromagnético o un freno Eaton;
4. El malacate está equipado con un dispositivo de conducción auxiliar, que puede realizar la elevación y el descenso de la torre de perforación, la perforación automática y la conducción de emergencia;
5. La base giratoria o de doble elevación se levanta con la fuerza del malacate para realizar la instalación de bajo nivel del equipo del piso de perforación y la torre de perforación.

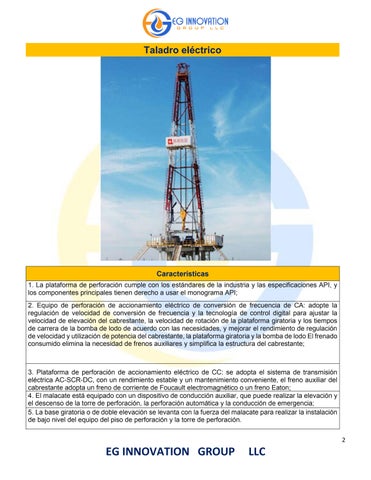

2 EG INNOVATION GROUP LLC Taladro eléctrico
Freno principal Freno principal
Engranaje Ⅱ, cambio de velocidad continuo
Engranaje Ⅳ (engranaje II), cambio de velocidad continuo
Engranaje II, velocidad continuamente variable
velocidades, continuo 4 velocidades (2 velocidades), continuo 2 velocidades, continuo
Freno de disco hidráulico
Frenado dinámico del motor Freno electromagnético o freno Eaton (frenado dinámico del motor)
Frenado dinámico del motor
Freno auxiliar
Frenado dinámico del motor Freno de corrientes parásitas o freno EATON (frenado dinámico del motor)
(frenado dinámico del motor)
3 EG INNOVATION GROUP LLC Modelo ZJ30/1700DB ZJ40/2250D (DB) ZJ50/3150D (DB) ZJ70/4500D (DB) ZJ90/6750DB Rango de profundidad de perforación nominal, m (tubería de perforación de 114 mm) 1600～3000 2500～4000 3800～5000 4500～7000 6000～9000 Profundidad de perforación, m (41/2"DP) Carga máxima del gancho, kN 1700 2250 3150 4500 6750 No. de Líneas, Sistema de Viaje 10 10 12 12 14 Diámetro de la cuerda de alambre de perforación, mm de diámetro, línea de alambre, (pulgadas) 29 (1-1/8) 32 (1-3/4) 35 (1-3/8) 38 (1-1/2) 42 (1-5/8) Tracción, línea rápida, kN Tracción máxima, línea rápida 210 280 340 485 575 Malacates de cabrestante Modelo JC30DB JC40D(DB) JC50D (DB) JC70D (DB) JC90DB Potencia nominal, kW Potencia nominal (hp) 550 (750) 735 (1000) 1100 (1500) 1470 (2000) 2210 (3000) Velocidad
de marcha
2
Bloque de corona TC170 TC225 TC315 TC450 TC675 Bloque de viaje YC170 o /oYC225 YC225 YC315 YC450 YC675
4 EG INNOVATION GROUP LLC Gancho DG170 o/o DG225 DG225 DG315 DG450 DG675 Grifo Giratorio SL170 o/o SL225-Ⅱ SL225-Ⅱ SL450-Ⅱ SL450-Ⅱ SL750 Modelo de tocadiscos Tipo giratorio ZP205 o/o ZP275 ZP375 ZP375Z Diámetro de apertura, giratorio, (pulgadas) 520,7(20-1/2) o/o 698,5(271/2) 952.5 (37-1/2) Engranaje de la plataforma giratoria Velocidad de rotación Engranaje Ⅱ, cambio de velocidad continuo 2 velocidades, continuo Modelo de bomba de lodo × número F-1300×1 (o/o 2) F-1300×2 F-1600×2 F-1600×3 F-1600×3 Modelo y No., bomba de lodo Bomba de lodo de potencia única, kW(hp) 956 (1300) 956 (1300) 1176 (1600) 1176 (1600) 1176 (1600) Modo de manejo Modo de manejo Accionamiento eléctrico Tipo de torre de perforación Tipo de mástil k Altura de trabajo de la torre de perforación, m Altura de trabajo, Mástil 42.5 42.5 45 45 48 Altura del piso de perforación Altura, Piso de perforación, m 7.5 7.5 9 9 o o10.5 12 Altura libre del piso de perforación, Altura libre de m, Piso de perforación 6.26 6.26 7.6 7.6 o o 9.1 10.3
Taladro de Plataforma de perforación especial
Características
1. La máquina de perforación y reparación en alta mar adopta un concepto de diseño modular, que cumple completamente con los requisitos de la plataforma en alta mar para la función, el espacio y el entorno marino del equipo de perforación y reparación;
2. El grupo electrógeno, la bomba de lodo, el sistema de control sólido, el dispositivo de tratamiento de aire, el piso de perforación y la plataforma del segundo piso de la plataforma de perforación del desierto tienen funciones a prueba de viento y arena, que son adecuadas para las operaciones en el desierto y la reubicación de la torre de perforación, y ella base se puede transportar como un todo;
3. La plataforma de perforación de baja temperatura adopta materiales de baja temperatura, está equipada con instalaciones de calefacción por vapor, calefacción de punto fijo y conservación del calor, y la temperatura ambiente de trabajo es de -45°C +50°C;
4. La plataforma de perforación orbital puede moverse como un todo, lo cual es adecuado para la perforación de pozos en grupo.
5 EG INNOVATION GROUP LLC
6 EG INNOVATION GROUP LLC
Modelo ZJ40/2250DBM ZJ50/3150DBM HYZJ50/3150DB HYZJ70/4500DB HYZJ90/6750DB baja temperatura baja temperatura océano océano océano Rango de profundidad de perforación nominal, m 2500～4000 3800～5000 3800～5000 4500～7000 6000～9000m (tubería de perforación de 114 mm)(4-1/2"DP) Carga máxima del gancho, kN 2250 3150 3150 4500 6750 Diámetro del cable de perforación, mm (in) 32 (1-1/4) 35 (1-3/8) 35 (1-3/8) 38 (1-1/2) 45 (1-3/4) Tensión máxima de cuerda rápida, kN 280 350 350 485 640 cabrestan te modelo JC40DBM JC50DBM HYJC50DB HYJC70DB HYJC90DB Potencia nominalkW, hp 735 (1000) 1100 (1500) 1100 (1500) 1470 (2000) 3200 (4350) engranaje Archivo Ⅱ, regulación de velocidad continua freno principal freno de disco hidraulico freno auxiliar frenado de energía Grua TC225 TC315 TC315 TC450 TC675 crucero YC225 YC315 YC315 YC450 YC675 gancho grande DG225 DG315 DG315 DG450 DG675 Grifo SL225 SL450-II SL450-II SL450-II SL675 placa giratoria modelo ZP275 ZP375 ZP375 ZP375 ZP495 engranaje Engranaje de regulación de velocidad continua bomba de lodo Modelo x Número de unidades F-1300×2 F-1600×2 F-1600×2 F-1600×3 F-1600×3 modo conductor accionamiento eléctrico Derrick forma k Tipo torre (bajo pedido) altura de trabajo, m 41.5 43 45.5 48 48 base de perforació n forma patín móvil móvil rotatorio Integral Altura del piso de perforación, m 7.5 9 Bajo demanda Altura libre del piso de perforación, m 6.26 7.7 Bajo demanda
Especificaciones
Plataforma de perforación de vehículos
Los productos de la serie de plataformas de perforación montadas en vehículos incluyen ZJ10, ZJ15, ZJ20, ZJ30, ZJ40, las profundidades de perforación son de 1000 m, 1500 m, 2000 m, 3000 m y 4000 m respectivamente, y la carga estática máxima es de 1125 kN a 2250 kN. transporte conveniente, bajos costos de operación y reubicación, y es adecuado para operaciones de perforación de pozos medianos y poco profundos.
Características
1. El sistema de transmisión de potencia adopta un motor y una caja de cambios de alto rendimiento;
2. El tambor principal adopta una ranura de cuerda Ribas integral, y el freno principal adopta un freno de disco hidráulico;
3. El tambor de pesca en arena y la sala de control del perforador son opcionales.
Especificaciones
7 EG INNOVATION GROUP LLC
ZJ10/1125Z ZJ15/1350Z ZJ20/1580Z ZJ30/1700CZ ZJ40/2250CZ Rango de profundidad de perforación nominal, m Tubería de perforación de 127 mm 800 1400 1800 2500 3200 Profundidad de perforación 5"DP
Modelo
8 EG INNOVATION GROUP LLC tubería de perforación de 114 mm 1000 1500 2000 3000 4000 4-1/2"DP Carga máxima del ganchokN Carga máxima del gancho 1125 1350 1580 1700 2250 Carga nominal del gancho kN Carga nominal del gancho 800 1000 1200 1500 1800 Potencia instalada, kW Potencia nominal del motor, (hp) 354 (475) 402 (540) 470 (630) 402×2( 540×2) 470×2(630×2) No. de Líneas, Sistema de Viaje 8 8 8 10 10 Diámetro del cable de perforación, mm de diámetro, línea de cable (pulg.) 26 (1) 26 (1) 29 (1-1/8) 29 (1-1/8) 32 (1-1/4) 32 (1-1/4) Altura de la torre de perforación, m Altura del mástil t 31 33 35 39 39 Altura del piso de perforación, m Altura del piso de perforación 3.7 4.5 5 6 6
Herramienta de perforación con tornillos para taladrar
La herramienta de perforación con tornillo es una herramienta eléctrica de fondo de pozo que utiliza líquido como energía y convierte la energía de presión del líquido en energía mecánica. Cuando el fluido de potencia ingresa a la herramienta de perforación de tornillo, se genera una cierta diferencia de presión en la entrada y la salida, lo que impulsa el rotor hidráulico para hacer un movimiento planetario alrededor del eje del estator, e impulsa la broca a cierta velocidad y torque. Se puede utilizar para perforación de pozos verticales, pozos direccionales y pozos horizontales y varias operaciones de reacondicionamiento.
9 EG INNOVATION GROUP LLC
Características
1. El par generado por la herramienta de perforación de tornillo solo se usa para impulsar la broca, lo que reduce el desgaste de la tubería de perforación;
2. Puede combinarse con herramientas de perforación especiales con gran índice de inclinación y también puede combinarse con herramientas de perforación de dirección para un control continuo;
3. Existe una relación lineal entre el par de salida de la herramienta de perforación de tornillo y la caída de presión generada cuando el fluido de perforación pasa dentro de un cierto rango;
4. La herramienta de perforación de tornillo de rotor hueco se puede introducir con un gran desplazamiento, lo que mejora la velocidad de retorno y la capacidad de transporte de arena.
10 EG INNOVATION GROUP LLC
Lo Rango de flujo del motor Presión del Motor gota Par nominal momento Máximo esfuerzo de Perforación recomendada para presionar Fuerza (kW) Diámetro mm(in) Largo m Tornillo de conexión （L/S） (MPa) (N.m) torsión (kN) (N.m) Superior Abajo 5LZ89×7.0 2~7 4 560 980 18 5.6~19.35 89(3-1/2) 4.65 2-3/8 REG LZ95×7.0 4.7~11 3.2 950 1240 21 10.4~23.79 95(3-3/4) 3.7 2-7/8 REG C5LZ95×7.0 5~13 6.5 1490 2384 55 21.8~59.3 95(3-3/4) 6.88 2-7/8 REG 5LZ120×7.0 8~15 4 1600 2875 55 29~60 120(4-3/4) 6.08 3-1/2 REG 5LZ146×7.0 13~22 2.5 2730 4800 65 9.5~27.23 146(5-3/4) 5.41 4-1/2 REG 5LZ165×7.0 16~28 3.2 3200 5600 80 33.5~59.65 165(6-1/2) 6.25 4-1/2 REG 7LZ165×7.0 18~32 4 3200 4599 80 44~77 165(6-1/2) 6.75 4-1/2 REG 5LZ172×7.0 20~30 4 4570 6756 100 75~113 172(6-3/4) 8.03 4-1/2 REG 7LZ172×7.0 19~38 3.2 7100 11100 100 81~135 172(6-3/4) 7.36 4-1/2 REG 5LZ185×7.0 22~35 4 5400 7320 110 83~132 185(7-1/4) 8.45 4-1/2 REG 5LZ197×7.0 30~38 4 5000 8750 120 114~145 197(7-3/4) 8.75 06/05/2008 06/05/2008 REG REG 5LZ203×7.0 22~36 4 8890 14220 145 74.3~150 203(8) 8.7 05/01/2002 06/05/2008 REG REG 5LZ216×7.0 23~54.8 4 11060 17143 180 118~235.3 216(8-1/2) 8.75 06/05/2008 06/05/2008 REG REG 5LZ244×7.0 50.5~75.7 2.5 9300 16275 213 87.7~136.3 244(9-5/8) 7.8 06/05/2008 07/05/2008 REG REG
Especificaciones
Sistema de control eléctrico
La empresa tiene una sólida solidez técnica y una rica experiencia práctica en el diseño y fabricación de circuitos a prueba de explosiones en la industria del petróleo. Incluye principalmente la combinación y el mantenimiento del sistema de accionamiento eléctrico (SCR, VFD) de varios tipos de plataformas de perforación eléctricas; el diseño y construcción del sistema de control automático de la línea de producción; el diseño y transformación óptimos de los sistemas de control eléctrico tales como unidades de bombeo y bombas de tornillo.
