Equipos de Producción Petrolera

Unidad de bombeo de correa ROTAFLEX

La unidad de bombeo de correa ROTAFLEX fue fabricada por nuestra empresa en 1992 mediante la introducción de la tecnología patentada de American Weatherford Company. Nuestra empresa es el único fabricante de unidades de bombeo de correa ROTAFLEX en el mundo. La unidad de bombeo de correa ROTAFLEX es una unidad de bombeo de transmisión puramente mecánica de carrera larga y carrera baja con nivel líder internacional. Es fácil de operar, fácil de mantener, segura de usar y su rendimiento mecánico confiable hace que esta unidad de bombeo sea la más unidad de bombeo sin haz ampliamente utilizada. No solo puede realizar un bombeo profundo, sino también llevar a cabo una extracción de líquidos de gran desplazamiento y es especialmente adecuado para la producción de pozos de petróleo pesado. No hay partes móviles expuestas, el requisito de espacio entre pozos es pequeño y el espacio entre pozos mínimo puede alcanzar los 2 m. Su proceso de soporte completo y su actualización técnica continua pueden satisfacer continuamente las necesidades de los pozos petroleros en diversas condiciones de trabajo. Sus características de alta eficiencia, seguridad, confiabilidad y ahorro de energía brindan buenos beneficios económicos a los usuarios.

Ventaja principal

1. Carrera larga, frecuencia de carrera baja: la carrera larga hace que el coeficiente total de la bomba sea alto, alta eficiencia del sistema, la frecuencia de carrera baja puede reducir efectivamente la fatiga y el desgaste de los equipos de fondo de pozo, prolongar el período sin reparaciones de los pozos de petróleo y reducir los costos operativos;

2. Transmisión puramente mecánica, inversión estable, carga grande, larga vida útil, carga pesada y potencia de transmisión de correa ancha, y su amortiguador elástico puede reducir el impacto de la inversión, de modo que el equipo de fondo de pozo funcione sin problemas;

3. Par requerido bajo: dado que el brazo de momento es de solo 0,31-0,43 m, el requisito de par se reduce considerablemente y está equipado con un motor de pequeña potencia y una caja de reducción de par pequeño, que puede ahorrar energía por 10-40 % en comparación con las máquinas de vigas convencionales;

4. Diseño estructural optimizado: el sistema de frenos de disco garantiza la seguridad, el desplazamiento general funciona, la estructura plegable es conveniente para la instalación y el transporte, las partes móviles de toda la máquina están equipadas con protectores de seguridad y barandillas, que son seguras y convenientes para operación y mantenimiento;

5. Adopte el equilibrio simétrico de gravedad, el equilibrio mecánico puro, el ajuste de equilibrio conveniente y simple;

6. Alta confiabilidad, sin necesidad de mantenimiento frecuente: se utilizan cojinetes resistentes al desgaste, correas de larga duración y cadenas de alta resistencia para garantizar la alta confiabilidad de toda la máquina. No es necesario un mantenimiento frecuente;

7. Sistema de control de producción de aceite perfecto, que puede extraer líquido con bomba grande o bomba profunda con bomba pequeña.

Unidad de bombeo de balancín

Características

1. Toda la máquina tiene una estructura razonable, operación estable, bajo nivel de ruido y operación y mantenimiento convenientes;

2. La cabeza de burro puede adoptar una de las tres formas de voltearse, colgarse o voltearse;

3. El freno adopta una estructura envolvente externa y está equipado con un dispositivo de seguridad, que es flexible en operación, rápido en frenado, seguro y confiable;

4. El marco adopta una estructura de torre) con buena estabilidad y es conveniente para la instalación en el sitio. El marco principal adopta una estructura retráctil móvil, que es conveniente para el embalaje y el transporte;

5. El peso del equilibrio del cigüeñal es accionado por cremallera y piñón, y el ajuste es fácil y preciso.

Unidad de bombeo silenciosa de ahorro de energía con inversión de control eléctrico

La unidad de bombeo inversora de motor rotativo inteligente desarrollada por nuestra empresa es una nueva generación de maquinaria de extracción de petróleo desarrollada sobre la base de resumir las ventajas y desventajas de las unidades de bombeo tradicionales en aplicaciones de campos petroleros y combinar las ventajas de la unidad de bombeo de correa ROTAFLEX actual.

Características

1. Silencioso y ahorro de energía. Se selecciona el motor de imán permanente con baja velocidad y alto par, que tiene las ventajas de alta densidad de par, fuerte capacidad antidesmagnetización, factor de potencia de alta eficiencia y fuerte capacidad de sobrecarga. El ruido a 1 metro de distancia de la unidad de bombeo es inferior a 51 dB, y a 10 metros de distancia es inferior a 45 dB. El ruido de toda la máquina alcanza el estándar de Clase I estipulado en la norma nacional GB3096-2008, especialmente adecuado para extracción de pozos de petróleo cerca de áreas residenciales y distritos comerciales;

2. Nuevo motor de imanes permanentes. La estructura del motor no solo conserva las características de producción simple y uso confiable de los motores de imanes permanentes convencionales, sino que también tiene las ventajas de la estructura compacta de los motores de rotor externo, la baja tasa de fallas y el mantenimiento conveniente;

3. Protección de doble freno, segura y confiable. El dispositivo de freno normalmente cerrado incorporado (9t) del motor y el dispositivo de freno de disco hidráulico externo normalmente cerrado (12t), sistema de freno doble, si ocurre algún accidente durante la operación, el sistema de freno de la unidad de bombeo se iniciará de inmediato, y todo el sistema de producción de petróleo dejará de funcionar) para proteger todo el sistema de producción de petróleo contra daños;

4. La estructura de toda la máquina es simple, hay pocas piezas de desgaste, la carga de trabajo de mantenimiento es pequeña y el costo de mantenimiento es bajo. Solo necesita revisar y mantener la unidad de bombeo una vez al año, lo que reduce en gran medida la intensidad de mano de obra y el costo de mantenimiento de los trabajadores;

5. De acuerdo con las condiciones de trabajo de los diferentes pozos de petróleo, las carreras hacia arriba y hacia abajo y los tiempos de carrera se pueden ajustar sin detener la máquina.modo de operación rápido;

6. El 90% del proceso de bombeo es un movimiento uniforme, y la inversión es una aceleración y desaceleración uniformes, lo que reduce efectivamente la carga de impacto en la varilla y la bomba y prolonga el ciclo de inspección de la bomba.

Unidad de bombeo hidráulico

Breve introducción de la unidad de bombeo hidráulico

La unidad de bombeo es el equipo principal para la extracción de petróleo y gas en los campos petroleros. Con el desarrollo de la industria del petróleo, el desarrollo de depósitos de petróleo profundos, depósitos de petróleo de baja permeabilidad, depósitos de petróleo pesado y campos de petróleo y gas no convencionales ha presentado un mayor rendimiento Requisitos para el equipo de producción de petróleo requerido La unidad de bombeo de haz tradicional no puede satisfacer completamente las necesidades de desarrollo y producción de petróleo y gas en los campos petroleros. Por lo tanto, es muy necesario reducir el costo de la extracción de petróleo y gas, mejorar la eficiencia de la extracción de petróleo y gas y

desarrollar unidades de bombeo que puedan satisfacer las necesidades reales de producción de diferentes campos de petróleo y gas y puedan ahorrar energía.

El sistema de unidad de bombeo hidráulico de segunda generación adopta de manera única el control de doble cilindro y el circuito de control de circulación de doble pozo, y los dos cilindros funcionan alternativamente hacia arriba y hacia abajo para recuperar la energía descendente del cilindro hidráulico. Las necesidades de extracción de gas y la operación es estable y fiable.

Debido a las ventajas del tamaño reducido, el peso ligero y el transporte flexible, la unidad de bombeo hidráulico es muy adecuada para áreas donde los vehículos a gran escala, como el metano de capas de carbón y las selvas tropicales, son difíciles de pasar. El sistema de la unidad de bombeo hidráulico también puede usar la unidad de gas para impulsar directamente el sistema hidráulico de acuerdo con la situación real en el sitio, lo que reduce la instalación de cables de alimentación.

Características de la unidad de bombeo hidráulico:

1. Se utiliza un grupo de bombas, dos cilindros y dos pozos para controlar el circuito. Los dos cilindros operan alternativamente hacia arriba y hacia abajo, aprovechando al máximo la energía eléctrica y la energía potencial gravitacional. Cuando el cilindro hidráulico sube, es impulsado por el sistema hidráulico. aceite para trabajar hacia arriba, y cuando el cilindro hidráulico baja, la varilla de bombeo lo tira. Cuando se trabaja hacia abajo, la energía potencial gravitacional generada por el movimiento hacia abajo de la varilla de bombeo se convierte en energía hidráulica, lo que reduce significativamente la potencia de apoyo. El poder de apoyo del grupo de pozo doble es aproximadamente el 80% del poder de emparejamiento de un solo pozo con la misma carga, lo que tiene importantes beneficios económicos y sociales

2. La unidad de control hidráulico se combina modularmente. Las diferentes combinaciones de módulos pueden realizar el control simultáneo de dos pozos, cuatro pozos, seis pozos, ocho pozos y diez pozos en una estación, lo que es especialmente adecuado para bloques con pozos concentrados.

3. Toda la máquina se controla automáticamente mediante integración electrohidráulica. El sistema hidráulico adopta tecnología variable proporcional electrohidráulica para controlar la velocidad de funcionamiento hacia arriba y hacia abajo del cilindro hidráulico, y los tiempos de carrera se pueden ajustar de forma continua. La mejor combinación con la potencia de conducción, la operación estable y confiable y el cambio de dirección, y la operación de conmutación de pozo simple y pozo doble.

4. Con la adición de diferentes módulos de control eléctrico, es conveniente realizar el ajuste de parámetros de operación remota y en el sitio, la operación de monitoreo remoto y la recopilación de datos.

5. Se pueden obtener diferentes carreras y tiempos de carrera ingresando diferentes parámetros desde el controlador, y la carrera y los tiempos de carrera son fáciles de ajustar.

6. Puede realizar la operación de carga grande, carrera grande y frecuencia de carrera baja, y puede maximizar la capacidad de producción del pozo de petróleo. El montaje del punto de suspensión se puede seleccionar entre 30 y 400 (KN). La carrera de suspensión se puede seleccionar entre 1,8 y 10 (m).

7. La unidad de bombeo hidráulico es de estructura compacta, tamaño pequeño, peso ligero y espacio reducido en el piso. Es especialmente adecuada para espacios pequeños entre pozos, planicies de marea, plataformas marinas y pozos en áreas montañosas. No necesita instale una plataforma, que puede ahorrar en gran medida el costo total.

8. No hay partes móviles alrededor de la estación de bombeo hidráulico y el cilindro hidráulico de la unidad de bombeo hidráulico, por lo que no hay necesidad de protección de seguridad en el sitio del pozo y la operación es segura y confiable. La sala de la estación hidráulica se puede tratar para reducir el ruido, y el ruido de toda la máquina es bajo, lo que es especialmente adecuado para la instalación y operación en áreas residenciales y sitios de pozos alrededor de las ciudades.

Resumen

Con la profundización gradual del desarrollo de recursos de petróleo y gas, los campos petroleros están cambiando gradualmente de un desarrollo extensivo a un desarrollo refinado y civilizado. El equipo de extracción de petróleo se está desarrollando desde pocas variedades, carga baja, carrera corta e inspección manual hasta diversidad, automatización, inteligencia, carga grande, carrera larga, frecuencia de carrera baja y ahorro de energía; reduce los costos de extracción de petróleo y gas y mejora las unidades de bombeo Es tendencia de los tiempos adaptarse a las condiciones de trabajo de los diferentes tipos de pozos petroleros y optimizar el funcionamiento de los equipos de producción de petróleo. El desarrollo exitoso de la unidad de bombeo hidráulico simplemente se ajusta a esta tendencia de desarrollo y enriquece las variedades de equipos de extracción de petróleo y gas.

La máquina tiene una estructura compacta, una huella pequeña y un bajo costo total de equipo para satisfacer las necesidades de varias áreas petroleras; tiene un alto grado de automatización, ajuste conveniente de carrera y tiempos de carrera, y es conveniente para la gestión centralizada de la red. Puede realizar cargas grandes, carreras grandes y tiempos de carrera bajos. Puede aprovechar al máximo la capacidad de producción de los pozos petroleros; tiene un buen efecto de ahorro de energía y bajo costo operativo; tiene importantes beneficios económicos y sociales, que no solo puede satisfacer las necesidades del desarrollo refinado y civilizado de los campos petroleros, sino también cumplir con las pautas y políticas nacionales de ahorro de energía y reducción de emisiones.

1. La carrera y los tiempos de carrera son infinitamente ajustables dentro del rango de 0- valor máximo, a medida que la carrera disminuye, los tiempos máximos de carrera aumentan en consecuencia, consulte el manual de instrucciones;

2. La carga de elevación máxima bajo la presión nominal se refiere a la carga que puede levantar una sola máquina en un estado desequilibrado después de la operación;

3. La capacidad de elevación nominal equivalente se refiere a la capacidad de elevación equilibrada equivalente de la unidad de bombeo después de una operación a largo plazo;

4. Para conocer los parámetros detallados, consulte el manual de diseño o el manual de operación;

5. Los parámetros anteriores solo se utilizan como referencia para la selección del usuario. Si existen requisitos especiales para la carrera y los tiempos de carrera, los parámetros correspondientes se pueden determinar de acuerdo con los requisitos del usuario y las condiciones de trabajo reales.

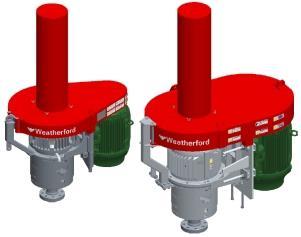

Bomba de cavidad progresiva Surface Drive - BCP

La bomba de tornillo impulsada por el suelo tiene las ventajas de un bajo consumo de energía, un efecto de ahorro de energía evidente, un ciclo de inspección de la bomba prolongado y un amplio rango de aplicaciones. Puede ser utilizado en la explotación de pozos de petróleo de alta viscosidad, arenosos y gasíferos. El rango de desplazamiento es de 1 a 400 m3/d y la profundidad máxima de bombeo es de 2000 m.

La empresa cuenta con un departamento y laboratorio de investigación y desarrollo de caucho especial, que puede proporcionar tornillos para diferentes usuarios y diferentes propósitos de acuerdo con las condiciones integrales del pozo, como el contenido de hidrocarburos aromáticos en el fluido del pozo, el contenido de partículas sólidas, si contiene sulfuro de hidrógeno, dióxido de carbono y otros compuestos, y la temperatura del pozo La bomba ofrece los productos de caucho de estator más adecuados.

Los productos de bombas de tornillo impulsadas por tierra de la compañía no solo se utilizan en pozos de petróleo convencionales, como petróleo delgado, petróleo pesado, arena y gas, sino

también en pozos de drenaje, como la extracción de metano en capas de carbón, extracción de gas de esquisto y calor de fuente terrestre.

En 2018, se introdujeron un conjunto completo de tecnología de bombas de tornillo Weatherford y equipos de producción principales, equipados con una línea de producción de estatores de bombas de tornillo con temperatura y humedad constantes para suministrar productos de bombas de tornillo rentables, de alta calidad y alta estabilidad. capacidad de producción anual puede llegar a 15.000 unidades.

Especificaciones de la bomba de fondo de pozo

Modelo

Bomba de tornillo serie WFT

Especificaciones de la unidad de tierra WFT

Especificaciones de la varilla pulida par de salida carga axial Varilla pulida Espec. Par

Especificaciones y modelos de bombas de fondo de pozo WFT

Bomba mezcladora de superficie multifásica

La bomba mixta multifásica de la serie Plateau es una bomba de desplazamiento positivo. Las principales partes de trabajo están compuestas por estator y rotor. Adopta tecnología lineal de múltiples cabezales. Tiene un amplio rango de velocidad, pequeña fluctuación de presión, operación estable, fuerte capacidad de autocebado. , estructura simple y mantenimiento conveniente. , trabajo confiable, larga vida, etc.

Actualmente hay 5 series y más de 40 modelos disponibles para que los usuarios elijan.Al mismo tiempo, los productos con especificaciones especiales también se pueden personalizar para los usuarios de acuerdo con sus condiciones de operación y requisitos técnicos.

Después de años de desarrollo, la bomba de transporte mixto de petróleo y gas de superficie de la serie meseta tiene una buena ventaja de aplicación en la industria nacional de transporte de petróleo y gas y, al mismo tiempo, puede reemplazar la aplicación de bombas de control de perfil y bombas de inyección de polímero en algunos partes del campo petrolero. Los productos se utilizan en Shengli, Changqing, Jidong, Xinjiang y otros yacimientos petrolíferos nacionales, y algunos productos han ingresado a mercados internacionales como Asia Central, Medio Oriente y América del Sur. El ámbito de participación abarca la petroquímica, el tratamiento de aguas residuales y otras industrias.

Tabla de parámetros técnicos de la bomba mixta de superficie multifásica

Bomba eléctrica sumergible de tornillo

El sistema sumergible de bomba de tornillo de transmisión directa adopta un nuevo motor de imanes permanentes de etapas múltiples, que está conectado directamente a través de un eje flexible para impulsar la bomba de tornillo para que gire y levante el petróleo crudo al suelo. El sistema de producción de petróleo tiene las características de ausencia de desgaste de la tubería de varilla, operación confiable, pequeña carga de trabajo de mantenimiento, ausencia de contaminación acústica, etc. Pozos, pozos de racimo, pozos horizontales y pozos de drenaje de metano de capas de carbón.

Estructura y composición

El sistema de producción de aceite con bomba de tornillo sumergible eléctrica consiste principalmente en un motor sumergible de accionamiento directo de imanes permanentes, protector, acoplamiento, bomba de tornillo y gabinete de control de tierra. El motor de accionamiento directo de imán permanente sumergible tiene las características de baja velocidad de salida, alto par, alta eficiencia y bajo consumo de energía; el acoplamiento de alta resistencia al desgaste y a la corrosión puede amortiguar, reducir la vibración y mejorar el rendimiento dinámico del eje, y soportar la fuerza axial, para garantizar la transmisión del par y la precisión de funcionamiento de los ejes principal y accionado. El estator y el rotor de la bomba de tornillo son intercambiables y, al mismo tiempo, el tipo de caucho se puede combinar de acuerdo con las condiciones del pozo para satisfacer las necesidades de producción de los pozos petroleros.

Características del proceso

1. El sistema de motor de accionamiento directo de imanes permanentes tiene una alta eficiencia y un notable efecto de ahorro de energía. La bomba de tornillo de alta eficiencia eleva el fluido del pozo, tiene una gran área de flujo y una pequeña resistencia a la fricción, y la eficiencia del sistema es mayor que la del pozo de la bomba de varilla de la unidad de bombeo. En comparación con el pozo de varilla de calentamiento eléctrico, el ahorro de energía tasa es más del 90%, ahorrando más del 60% de la electricidad;

2. Se adopta el motor de accionamiento directo de imanes permanentes y el par de arranque es grande, hasta 1,8-2 veces el par nominal, lo que está en línea con las características de arranque de la bomba de tornillo;

3. Adopte un motor de accionamiento directo de imanes permanentes, baja tensión de alimentación y bajos requisitos de cables;

4. La bomba de tornillo tiene elevación continua y acción de bajo cizallamiento, y la eficiencia del aceite pesado en la bomba es alta;

5. Sin equipo de tierra, huella pequeña, adecuado para el desarrollo de pozos agrícolas;

6. Recuperación de aceite sin varilla, sin ruido, sin pérdida de varilla de tubería, sin punto de fuga en el cabezal del pozo;

7. La velocidad es conveniente de ajustar, reduciendo la intensidad de mano de obra y los costos de operación y mantenimiento, adecuada para pozos direccionales y pozos horizontales;

8. Control inteligente remoto digital, monitoreo del estado operativo del sistema de detección y el uso de dispositivos de medición de temperatura y presión de fondo de pozo para realizar un control de nivel de líquido constante y bombeo de intervalo automático.

Especificaciones

Bomba sumergible con motor de imanes permanentes

El sistema de bomba sumergible de nuestra empresa utiliza un motor de imanes permanentes de alta velocidad para reemplazar el motor asíncrono de jaula de ardilla trifásico tradicional. El motor se puede ajustar arbitrariamente de 0 a 3600 rpm, lo que es altamente eficiente y ahorra energía. La eficiencia del motor es más del 92 % y admite un arranque de par completo, hasta 1,5 veces.

Ventaja del sistema

1. Recuperación de petróleo de gran desplazamiento (50-1000m3/d);

2. Cabeza alta (hasta 3000 m);

3. Sin desgaste excéntrico de la varilla de bombeo y la tubería, especialmente adecuado para la minería de pozos inclinados y pozos horizontales;

4. Sistema de monitoreo de pozos de petróleo, monitoreo en tiempo real de la dinámica de producción de petróleo.

Ventajas del motor de imanes permanentes

1. El motor de imanes permanentes de alta velocidad, alta eficiencia y ahorro de energía, en comparación con los equipos tradicionales, generalmente ahorra energía en más del 30%;

2. Puede ser accionado por cualquier convertidor de frecuencia y admite el modo de control de la relación tensión-frecuencia;

3. El motor de imanes permanentes tiene solo la mitad de la longitud del motor tradicional, lo que mejora la transitabilidad.

4. El poder calorífico es más bajo que el de los motores ordinarios en más de 10 °C, la velocidad de envejecimiento se reduce una vez y la vida útil es larga;

5. Se seleccionan materiales resistentes a altas temperaturas y la resistencia a la temperatura nominal de toda la máquina es de 204 °C;

6. Baja corriente sin carga, menos del 10% de la corriente de placa;

7. Factor de potencia ≥ 92%, eficiencia ≥ 92%.

Especificaciones

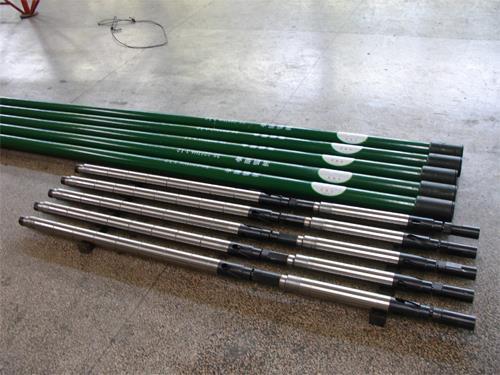

Bomba para pozo de varilla

Una vez que la bomba de varilla se ensambla en el suelo, se conecta al extremo inferior de la varilla de bombeo y todo se baja al pozo a través de la tubería. No es necesario levantar y bajar la tubería de aceite al revisar la bomba, lo cual es conveniente para la operación y adecuado para pozos profundos. Dado que se acorta el tiempo de trabajo y se reduce la cantidad de veces que se enciende y apaga la tubería de aceite, se prolonga la vida útil de la tubería de aceite. Las bombas para pozos de varilla se pueden dividir en tipo mecánico y tipo copa según el tipo de montaje de soporte, y se pueden dividir en tres tipos: cilindro fijo superior fijo, cilindro fijo inferior fijo y cilindro móvil inferior fijo según la posición de soporte.

Especificaciones

Bomba de pozo de tubo

El proceso de funcionamiento de la bomba de pozo de petróleo tubular es: el barril de la bomba se baja a una profundidad predeterminada junto con la tubería de aceite, y el émbolo se conecta con la varilla de bombeo y se baja al barril de la bomba. En el caso del mismo tamaño de tubería, se puede instalar una bomba de tubo más grande que una bomba de varilla. La bomba de tubo tiene una estructura simple y es adecuada para pozos de petróleo con poca profundidad de bombeo y alto rendimiento.
