B
A
D
C
E 1 2
3
F

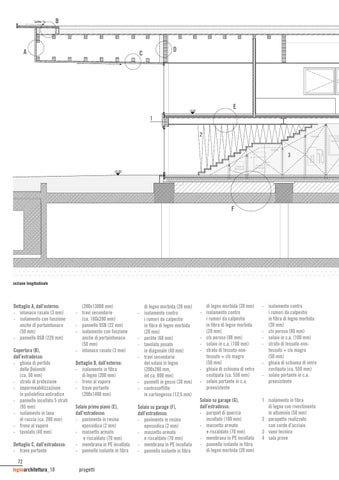

sezione longitudinale
Dettaglio A, dall’esterno: - intonaco rasato (3 mm) - isolamento con funzione anche di portaintonaco (50 mm) - pannello OSB (220 mm) Copertura (B), dall’estradosso: - ghiaia di porfido delle Dolomiti (ca. 50 mm) - strato di protezione - impermeabilizzazione in poliolefina antiradice - pannello incollato 5 strati (95 mm) - isolamento in lana di roccia (ca. 280 mm) - freno al vapore - tavolato (40 mm) Dettaglio C, dall’estradosso: - trave portante
72 legnoarchitettura_10
(200x13000 mm) - travi secondarie (ca. 160x200 mm) - pannello OSB (22 mm) - isolamento con funzione anche di portaintonaco (50 mm) - intonaco rasato (3 mm) Dettaglio D, dall’esterno: - isolamento in fibra di legno (200 mm) - freno al vapore - trave portante (200x1400 mm)
di legno morbida (20 mm) - isolamento contro i rumori da calpestio in fibra di legno morbida (20 mm) - perlite (68 mm) - tavolato posato in diagonale (40 mm) - travi secondarie del solaio in legno (200x280 mm, int ca. 800 mm) - pannelli in gesso (30 mm) - controsoffitto in cartongesso (12,5 mm)
Solaio primo piano (E), dall’estradosso: - pavimento in resina epossidica (2 mm) - massetto armato e riscaldato (70 mm) - membrana in PE incollata - pannello isolante in fibra
Solaio su garage (F), dall’estradosso: - pavimento in resina epossidica (2 mm) - massetto armato e riscaldato (70 mm) - membrana in PE incollata - pannello isolante in fibra
progetti
di legno morbida (20 mm) - isolamento contro i rumori da calpestio in fibra di legno morbida (20 mm) - cls poroso (88 mm) - solaio in c.a. (100 mm) - strato di tessuto-nontessuto + cls magro (50 mm) - ghiaia di schiuma di vetro costipata (ca. 550 mm) - solaio portante in c.a. preesistente
- isolamento contro i rumori da calpestio in fibra di legno morbida (20 mm) - cls poroso (80 mm) - solaio in c.a. (100 mm) - strato di tessuto-nontessuto + cls magro (50 mm) - ghiaia di schiuma di vetro costipata (ca. 550 mm) - solaio portante in c.a. preesistente
Solaio su garage (G), dall’estradosso: - parquet di quercia incollato (100 mm) - massetto armato e riscaldato (70 mm) - membrana in PE incollata - pannello isolante in fibra di legno morbida (20 mm)
1 isolamento in fibra di legno con rivestimento in alluminio (50 mm) 2 parapetto realizzato con corde d’acciaio 3 vano tecnico 4 sala prove
