INtroducción misión visión Objetivo identidad visual ¿Qué es la señalización? Esquema espacial Clasificación señales Tipográfia Cromática textos pictogramas pictogramas complementarios sistema modular Especificaciónes tecnicas señaletica exterior esquema ubicación
2 3 3 5 5 6 7 9 11 13 14 15 25 33 53 65 74
Una organización proyecta su imagen, tanto hacia el exterior como hacia las personas que la integran, de este modo facilita una comunicación más formal y atractiva donde se refleja la personalidad de la empresa.
Este manual tiene como objetivo el desarrollo de un sistema de señales inter nas que sirvan de herramienta para la elaboración y montaje de la señaliza ción del Museo Nacional Arqueológico de Tiahuanaco “MUNARQ”, contri buyendo a la normalización de los elementos que conforman su ambientación y equipamiento.
Así mismo, el fácil manejo, construcción y montaje de esta señalización, me diante un sistema visual uniforme, servirá de guía a los usuarios para la mejor utilización de los servicios que prestan las bibliotecas.
El manual deberá ser leído con detenimiento y comprendido antes de proce der a la puesta en practica de todos los componentes de esta identidad.
Proporcionar el libre acceso a la información, cultura, aprendizaje y la genera ción de conocimiento. Contribuyendo a la formación social de la comunidad en general y fomentar la diversidad cultural, la difusión de la identidad nacional y la memoria docu mental regional.
Conservar el liderazgo como parte de la institución cultural sobre el conoci miento de los tiahuanacotas. Contará con talento humano altamente competitivo para un fácil acceso a la información.
Establecer una identidad gráfica de señalización, eficaz y clara que permita guiar e informar dentro de las instalaciones a los usuarios y usuarias de los servicios del Museo Nacional Arqueológico de Tiahuanaco “MUNARQ”
La identidad visual de señalización tiene como objetivo principal crear una imagen moderna que transmita seriedad y eficiencia con un respaldo total de la administración del Museo Nacional Arqueológico de Tiahuanaco “MUNARQ” a través de su jefe de museo.
La señalética resultara sencilla y de fácil entendimiento e identificación creando un vinculo de conocimiento y confianza entre la institución y la ciudadanía.
Es el acto de señalar, puede ser una o varias señales con la finalidad de ofrecer información relevante a las personas orientándolas y mejorando la circulación dentro del entorno.
Como nos afirma Rafael Quintana Orozco “la señalización es la parte de la ciencia de la comunicación visual que estudia las relaciones funcionales entre los signos de orientación en el espacio y comportamiento de los individuos”.
De este modo concluye que la señalización es autodidacta porque existe rela ción directa entre las personas y el entorno que las rodea.
Trayecto Principal del Usuario
Trayecto Secundario/Alterno del Usuario Hall o Lobby
Trayecto Vertical (Ascensor, Escaleras)
Trayecto del Personal de la Institución
Trayecto Principal del Usuario
Trayecto Secundario/Alterno del Usuario Hall o Lobby
Trayecto Vertical (Ascensor, Escaleras)
Trayecto del Personal de la Institución
-ADOSADA - BANDERIN - COLGANTE - ESCRITORIO -ADOSADA - BANDERIN - COLGANTE - ESCRITORIO -ADOSADA - BANDERIN - COLGANTE - ESCRITORIO -ADOSADA - BANDERIN - COLGANTE - ESCRITORIO
La tipografía se establecido por la legibilidad de su fuente y la claridad de sus números. Se debe utilizar Moonlite Solid y Nirmala UI en sus distintas versiones. El tamaño mínimo de los caracteres dependerá de la distancia estimada de lectura.
- Moonlite Solid
ABCDEFGHIJKLMNÑOPQRSTUVWXYZ
- Nirmala UI (Regular)
ABCDEFGHIJKLMNÑOPQRSTUVWXYZ abcdefghijklmnñopqrstuvwxyz 0123456789 #$@()?¡
- Nirmala UI (Semilight)
ABCDEFGHIJKLMNÑOPQRSTUVWXYZ abcdefghijklmnñopqrstuvwxyz 0123456789 #$@()?¡
- Nirmala UI (Bold)
ABCDEFGHIJKLMNÑOPQRSTUVWXYZ abcdefghijklmnñopqrstuvwxyz 0123456789 #$@()?¡
El tamaño de letra está pensado en relación a la distancia de lectura en interiores, es decir no más de 5 metros. A continuación, el esquema que toma en cuenta la agudeza visual de los usuarios y una estatura promedio de 160 cm.
30° E= 1.6 cm E= 2.4 cm E= 3.6 cm E= 5 cm
E= 1 cm
1m 2m 4m 6m 9m Metros
Para que exista una buena visibilidad, la señalética deberá estar ubi cada en un ángulo que no exceda los 30° en referencia a la estatura promedio de 160 cm.
La paleta cromática se establecido por la identidad corporativa de MUNARQ y por consiguiente del manual de marca se ha dispuesto el color azul (003049) y el color amarillo (FBBE49) respetivamente.
C: 0% M: 95%
C: 100% M: 75% Y: 45% K: 46% R: 0 G: 48 B: 73 P 108 - 16 U
#00304a
C: 0% M: 29% Y: 78% K: 0% R: 251 G: 190 B: 73 P 10 - 7 U
#FBBE49
Y: 92% K: 0% P 48 - 8 U
#E5231F
C: 10% M: 0% Y: 94% K: 0% P 1 - 8 U #F2E500
C: 69% M: 0% Y: 98% K: 0% P 148 - 7 U #00304a
C: 94% M: 75% Y: 0% K: 0% P 107 - 8 U #294B9B
Identificativas Prohibitivas Direccionales Informativas
Abrir/Cerrar puerta Recepción Extintor Botiquin Baños Jefe del museo Sala Bennett Sala Pumapunku Solo personal autorizado No botar basura Haga silencio No tocar (Esculturas/Pinturas) No fumar Punto de encuentro Salida de emergencia Panel Uso de guantes, mascarilla
El sistema pictográfico que se elaboró para el Museo Nacional Arqueologico de Tiahuanaco “MUNARQ“, consta de 8 pictogramas los mismos que mejoraran la interacción con el entorno.
1
2 3 4 5
Este pictograma fue creado con el fin de indicar la prohibición de tocar tanto esculturas como obras que se encontraran dentro del establecimiento, para esto se referencio de un dedo tocando un cuadro.
Este pictograma se tomo de la señal universal de la cruz roja, se obtuvo de la rotación del rectángulo en 90°.
Basado en los pictogramas universales que se utiliza para determinar el lugar en el que se puede ubicar los sanitarios se opto por crear a los personajes en un estilo guiado por los monolitos.
Este pictograma tiene la misma estructura y diseño que el perso naje masculino de los baños, en este caso añadiéndole un signo de prohibición el mismo que se lo representa con un círculo y una línea diagonal que representa prohibición.
Este pictograma hace el uso de rectángulos y círculos para formar los dedos, el pictograma frontal ocupa un relleno completo de color mientras que el pictograma posterior se caracteriza por solo ser de borde, esto con el fin de diferenciar uno de otro.
Este pictograma tiene la finalidad de asegurar el uso de la mascarilla de seguridad, al tratarse de un lugar pequeño se debe mantener las normas de bioseguridad
Este pictograma nace gracias a la fusión de un rectángulo y un circulo para generar el dedo y en adición se genero un contorno para separar los dos pic togramas y sea más comprensible. A continuación, se utilizo la herramienta pluma para generar los labios los mismos que nacen de la retícula.
Este pictograma se vio en la necesidad de la combinación entre círculos y rectángulos para las 3 casillas que se encuentran al lado derecho, como base principal se utilizó un rectángulo el cual sus puntas fueron perfeccionadas para ser de borde redondeado.
Este sistema pictográfico es de gran importancia para completar el sistema con 6 pictogramas basados en las normas ISO 7010.
1 2 3 4 5 6
Extintor No fumar flecha salida de emergencia punto encuentro deposite aquí la basura
Referencia Número ISO 7010-F001.
Propósito: Indica la ubicación de los diferentes extintores que se encuentran en el área.
Colores: 2 colores, pictograma blanco sobre rojo.
Referencia Número ISO 7010-P002.
Propósito: Restringe el uso del cigarrillo en espacios cerrados o peligrosos para fumar.
Colores: 3 colores pictograma negro y rojo sobre fondo blanco.
Referencia Número ISO 7010-P271.
Propósito: Restringe el acto de botar residuos u escupir en lugares públicos.
Colores: 3 colores pictograma negro y rojo sobre fondo blanco.
Referencia Número ISO 7010-E001.
Propósito: Sirve para ubicar las diferentes salidas que se encuen tra en el lugar hacia un lugar seguro. Colores: 2 colores pictograma blanco sobre fondo verde.
PICTOGRAMA
Referencia Número ISO 7010-E007.
Propósito: Indica un punto de encuentro. Colores: 2 colores pictograma blanco sobre fondo verde.
Referencia Número ISO 7010-A045.
Propósito: Sirve para indicar la dirección en el que un usuario debe ir en caso de una emergencia.
Colores: 2 colores pictograma blanco sobre fondo verde.
Las señales están conformadas por códigos como son los lin güísticos e icónicos. Se los puede colocar de distintas maneras, respetando los espacios designados en la modulación.
Los módulos que conforman estos sistemas deben tener las mismas proporciones. Pueden variar en sus veces de repetición y generar diferentes tamaños en las señales.
Para que haya una medida adecuada, se debe conocer la estatu ra mínima del usuario, para que las señales estén debidamente instaladas.
La visibilidad que debe tener la tipografía es muy importante. Es necesario realizar pruebas de legibilidad a distintas distancias para obtener el tamaño acorde y necesario para cada señal.
-Código: I -Color: Fondo Azul institucional -Tipo: Pictograma Cruz Botiquín -Ubicación: cercano al botiquín de primeros auxilios -Uso: Identificar -Número de tintas: 3 -Soporte: Aluminio compuesto o PVC espumado Tipografía
-Color: Fondo Blanco -Figura: Azul institucional.
-Modelo: Moonlite Solid principal, Nirmala Ui para el secundario. -Tipo Letra: Regular -Tamaño: 100 pts principal, 60 pts secundario -Color: Azul institucional
-Código: P -Color: Fondo Azul institucional -Tipo: Pictograma No Tocar -Ubicación: Lugares que no se permitan tocar -Uso: Identificar -Número de tintas: 3 -Soporte: Aluminio compuesto o PVC espumado
Tipografía
-Color: Fondo Blanco -Figura: Azul institucional.
-Modelo: Moonlite Solid principal, Nirmala Ui para el secundario. -Tipo Letra: Regular -Tamaño: 80 pts principal, 60 pts secundario -Color: Azul institucional
-Código: P -Color: Fondo Azul institucional -Tipo: Pictograma Haga Silencio -Ubicación: Lugares que requieran Silencio -Uso: Identificar -Número de tintas: 3 -Soporte: Aluminio compuesto o PVC espumado Tipografía
-Color: Fondo Blanco -Figura: Azul institucional.
-Modelo: Moonlite Solid principal, Nirmala Ui para el secundario. -Tipo Letra: Regular -Tamaño: 100 pts principal, 60 pts secundario -Color: Azul institucional
-Código: P -Color: Fondo Azul institucional -Tipo: Pictograma Solo Personal Autorizado -Ubicación: Cuartos prohibidos al público -Uso: Identificar -Número de tintas: 3 -Soporte: Aluminio compuesto o PVC espumado
Tipografía
-Color: Fondo Blanco -Figura: Azul institucional.
-Modelo: Moonlite Solid principal, Nirmala Ui para el secundario. -Tipo Letra: Regular -Tamaño: 70 pts principal, 40 pts secundario -Color: Azul institucional
-Código: I -Color: Fondo Azul institucional -Tipo: Pictograma Registro -Ubicación: Cercano a Recepción -Uso: Identificar -Número de tintas: 3 -Soporte: Aluminio compuesto o PVC espumado
Tipografía
-Color: Fondo Blanco -Figura: Azul institucional.
-Modelo: Moonlite Solid principal, Nirmala Ui para el secundario. -Tipo Letra: Regular -Tamaño: 100 pts principal, 60 pts secundario -Color: Azul institucional
-Código: IN -Color: Fondo Azul institucional -Tipo: Pictograma Uso de Guantes -Ubicación: Espacios u objetos que requieran guantes para su manejo -Uso: Informar -Número de tintas: 3 -Soporte: Aluminio compuesto o PVC espumado
-Color: Fondo Blanco -Figura: Azul institucional.
-Modelo: Moonlite Solid principal, Nirmala Ui para el secundario. -Tipo Letra: Regular -Tamaño: 50 pts principal, 40 pts secundario -Color: Azul institucional
-Código: IN -Color: Fondo Azul institucional -Tipo: Pictograma Uso mascarilla -Ubicación: Lugares Cerrados que ocupen muchos usuarios -Uso: Informar -Número de tintas: 3 -Soporte: Aluminio compuesto o PVC espumado
Tipografía
-Color: Fondo Blanco -Figura: Azul institucional.
-Modelo: Moonlite Solid principal, Nirmala Ui para el secundario. -Tipo Letra: Regular -Tamaño: 50 pts principal, 60 pts secundario -Color: Azul institucional
-Código: I -Color: Fondo Azul institucional -Tipo: Pictograma Baños -Ubicación: Lugares donde se encuentren los sanita rios de acceso público -Uso: Identificar -Número de tintas: 3 -Soporte: Aluminio compuesto o PVC espumado
-Color: Fondo Blanco -Figura: Azul institucional.
-Modelo: Moonlite Solid principal, Nirmala Ui para el secundario. -Tipo Letra: Regular -Tamaño: 90 pts principal, 60 pts secundario -Color: Azul institucional
-Código: I -Color: Fondo Azul institucional -Tipo: Señal Sala Bennett -Ubicación: Acceso de la sala de exposición temporal 2 -Uso: Identificar -Número de tintas: 3 -Soporte: Aluminio compuesto o PVC espumado
Tipografía
-Color: Fondo Blanco -Figura: Azul institucional.
-Modelo: Moonlite Solid principal, Nirmala Ui para el secundario. -Tipo Letra: Regular -Tamaño: 90 pts principal, 60 pts secundario -Color: Azul institucional
-Código: I -Color: Fondo Azul institucional -Tipo: Señal Sala Pumapunku -Ubicación: Acceso de la sala de exposición temporal 1 -Uso: Identificar -Número de tintas: 3 -Soporte: Aluminio compuesto o PVC espumado
TEXTO
-Color: Fondo Blanco -Figura: Azul institucional.
-Modelo: Moonlite Solid principal, Nirmala Ui para el secundario. -Tipo Letra: Regular -Tamaño: 90 pts principal, 60 pts secundario -Color: Azul institucional
-Código: I -Color: Fondo Azul institucional -Tipo: Señal Sala Kalasasaya -Ubicación: Acceso de la sala de exposición temporal -Uso: Identificar -Número de tintas: 3 -Soporte: Aluminio compuesto o PVC espumado
TEXTO
Tipografía
-Color: Fondo Blanco -Figura: Azul institucional.
-Modelo: Moonlite Solid principal, Nirmala Ui para el secundario. -Tipo Letra: Regular -Tamaño: 90 pts principal, 60 pts secundario -Color: Azul institucional
-Código: I -Color: Fondo Azul institucional -Tipo: Señal Sala Puerta del Sol -Ubicación: Acceso de la sala de exposición permanente -Uso: Identificar -Número de tintas: 3 -Soporte: Aluminio compuesto o PVC espumado
Tipografía
-Color: Fondo Blanco -Figura: Azul institucional.
-Modelo: Moonlite Solid principal, Nirmala Ui para el secundario. -Tipo Letra: Regular -Tamaño: 90 pts principal, 60 pts secundario -Color: Azul institucional
-Código: I -Color: Fondo Azul institucional -Tipo: Señal Administración -Ubicación: Acceso de la sala de exposición temporal -Uso: Identificar -Número de tintas: 3 -Soporte: Aluminio compuesto o PVC espumado
-Color: Fondo Blanco -Figura: Azul institucional.
-Modelo: Moonlite Solid principal, Nirmala Ui para el secundario. -Tipo Letra: Regular -Tamaño: 90 pts principal, 60 pts secundario -Color: Azul institucional
-Código: P -Color: Fondo Blanco -Tipo: Pictograma No Fumar -Ubicación: Lugares donde se prohiba el uso del cigarrillo -Uso: Prohibir -Número de tintas: 3 -Soporte: Aluminio compuesto o PVC espumado
-Color: Fondo Blanco -Figura: Negro con rojo.
-Código: P -Color: Fondo Blanco -Tipo: Pictograma No Botar Basura -Ubicación: Paredes del ingreso -Uso: Prohibir -Número de tintas: 3 -Soporte: Aluminio compuesto o PVC espumado
-Color: Fondo Blanco -Figura: Negro con rojo.
-Código: D -Color: Fondo verde -Tipo: Pictograma Flecha -Ubicación: Paredes -Uso: Dirigir -Número de tintas: 2 -Soporte: Aluminio compuesto o PVC espumado
-Color: Fondo Verde -Figura: Blanco.
-Código: D -Color: Fondo Verde -Tipo: Pictograma Punto Encuentro -Ubicación: Lugares donde se establezca el punto de encuentro -Uso: Dirigir -Número de tintas: 2 -Soporte: Aluminio compuesto o PVC espumado
-Color: Fondo Verde -Figura: Blanco.
-Código: D -Color: Fondo Verde -Tipo: Pictograma Salida de Emergencia -Ubicación: Arriba de la salida de emergencia -Uso: Dirigir -Número de tintas: 2 -Soporte: Aluminio compuesto o PVC espumado
-Color: Fondo Verde -Figura: Blanco.
-Código: I -Color: Fondo Rojo -Tipo: Pictograma Extintor -Ubicación: Lado extintores -Uso: Identificar -Número de tintas: 2 -Soporte: Aluminio compuesto o PVC espumado
-Color: Fondo Rojo -Figura: Blanco.
Vinil Imprimible PVC (3mm)
Cinta doble faz
Ubicación sobre el muro lado puert a baños Altura
Vinil Imprimible PVC (3mm)
Cinta doble faz
Ubicación sobre el muro lado piezas en exposición
Vinil Imprimible PVC (3mm) Cinta doble faz
Ubicación sobre el muro
Altura minima 170 cm
Ubicación sobre el muro lado extintores
Vinil Imprimible PVC (3mm) Cinta doble faz
Altura minima 160 cm
Ubicación sobre el muro
Vinil Imprimible PVC (3mm)
Cinta doble faz
Altura minima 180 cm

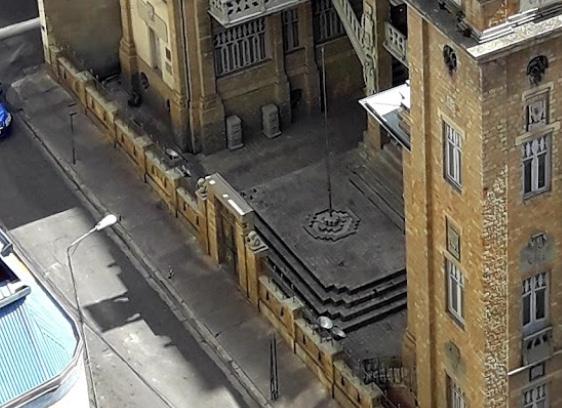

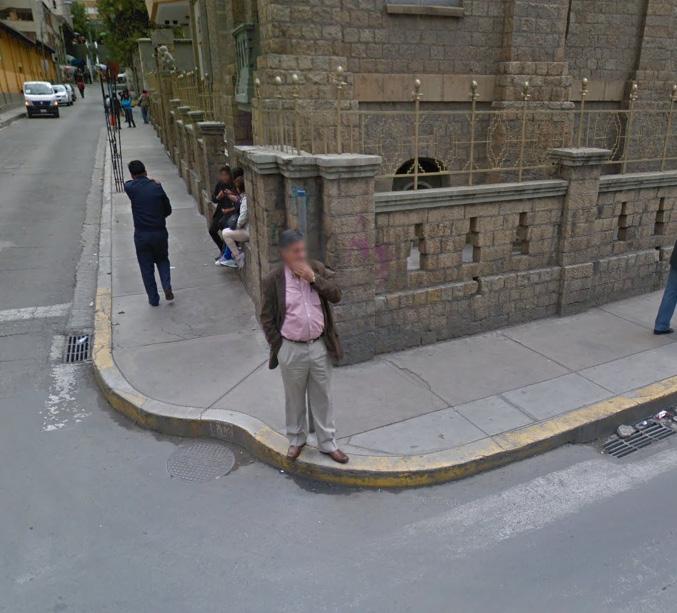

1
2 3 4 5 6 7
Salida Estacionar direccional zona escolar paso peatonal Monumento nacional Dirección única
referencia de la puerta del sol por su lado posterior para crear la grieta del pictograma, esto con el fin de dar coherencia a la salida de un lugar,

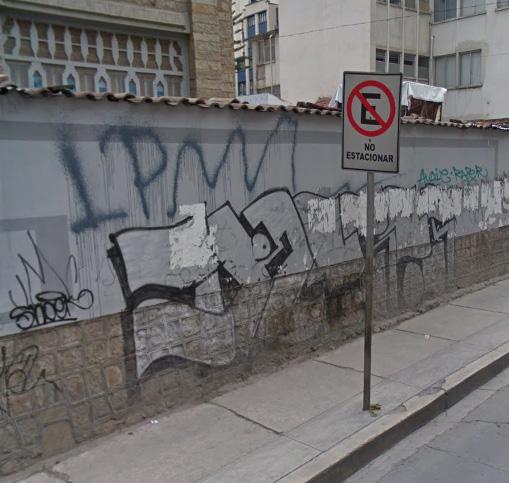

Una señal de prohibido estacionar significa que no puede estacio nar y dejar su vehiculo en el área indicada por la señal. Hacerlo podría resultar en que su automóvil sea remolcado o multado.
EL uso de las flechas tiene la intención de direccionar en carretera, al tratarse de un espacio reducido y de una sola dirección se usa el pictograma de flecha a la izquierda para indicar el rumbo del tráfico.
El uso del pictograma para zona escolar es necesario, al encontrarse cerca de una institución como ser Don Bosco el pictograma da a entender la reducción de velocidad en el entorno.
El uso de un pictograma para paso peatonal es necesario al tratarse de una zona escolar y de espacios pequeños para la circulación, esto reafirma por donde pueden pasar los peatones.
EL uso de las flechas tiene la intención de direccionar en carretera, al tratarse de un espacio reducido y de una sola dirección se usa el pictograma de flecha a la derecha para indicar el rumbo del tráfico.
Una flecha que indica una sola dirección de circulación establecida para que los automóviles sepan por donde circular.
