1340
Archäologiemuseum in Seró
2014 ¥ 12 ∂

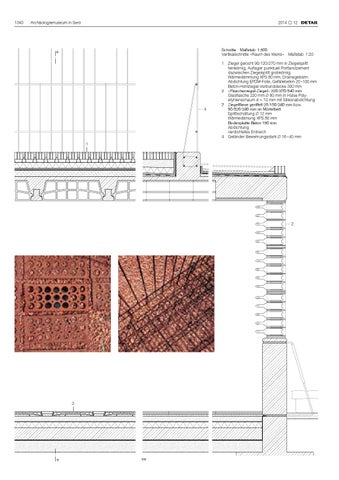

Schnitte Maßstab 1:500 Vertikalschnitte »Raum des Weins« Maßstab 1:20
e
1
2
4
3
4
iegel gelocht 90/120/270 mm in Ziegelsplitt Z feinkörnig, Auflager punktuell Portlandzement dazwischen Ziegelsplitt grobkörnig Wärmedämmung XPS 80 mm, Drainagebahn Abdichtung EPDM-Folie, Gefällebeton 20 –100 mm Beton-Hohlziegel-Verbunddecke 300 mm »Flaschenregal-Ziegel« 220/230/540 mm Glasflasche 220 mm Ø 80 mm in Hülse Poly etyhlenschaum d = 10 mm mit Silikonabdichtung Ziegelfliese geriffelt 25/150/280 mm bzw. 50/520/280 mm im Mörtelbett Splittschüttung Ø 12 mm Wärmedämung XPS 80 mm Bodenplatte Beton 150 mm Abdichtung verdichtetes Erdreich Geländer Bewehrungsstahl Ø 16 – 40 mm
1
2
3
e
ee
