1 minute read
2.1.3. Quy trình điều chế vật liệu composite Cu-Zn
from CHẾ TẠO VECNI KHÁNG KHUẨN VÀ KHÁNG NẤM TRÊN CƠ SỞ POLYURETHANE KẾT HỢP VỚI NANOCOMPOSITE KIM LOẠI

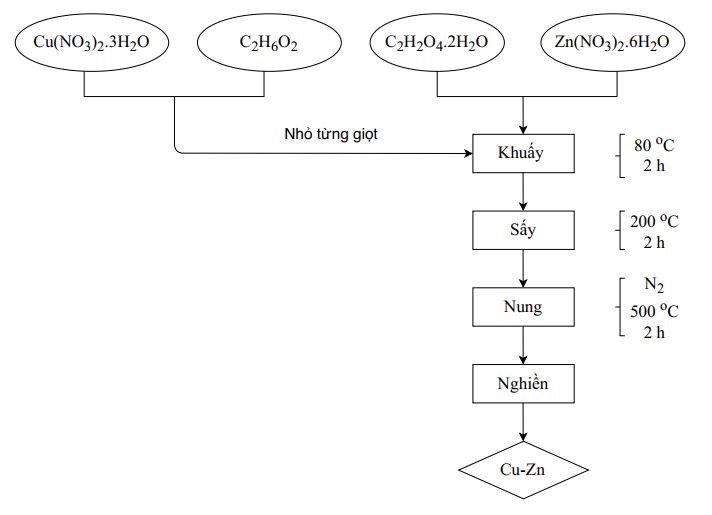

DẠY KÈM QUY NHƠN OFFICIAL PHƯƠNG PHÁP NGHIÊN CỨU + Lò nung khí trơ dùng để nung sản phẩm sau khi. Nhiệt độ lò nung có thể đạt đến 1000 °C và nung trong điều kiện không khí, khí trơ. + Cối nghiền dùng để nghiền mịn sản phẩm sau khi nung, làm cho kích thước hạt vật liệu được đồng đều. 2.1.3. Quy trình điều chế vật liệu composite Cu-Zn Hình 2.1. Sơ đồ quy trình điều chế vật liệu Cu-Zn Cân 11,88 g Zn(NO3)2 đem hòa 18,9 g oxalic acid thu được dung dịch 1, khuấy hỗn hợp đồng thời gia nhiệt đến 80 oC. Hòa tan 2,42 g Cu(NO3)2 vào 5,5 mL ethylene glycol thu được dung dịch 2. Nhỏ giọt từ từ dung dịch 2 vào dung dịch 1. Thêm nước cất vào hỗn hợp để đủ 50 mL. Giữ hỗn hợp ở nhiệt độ 80 oC trong 2 giờ. 28
Advertisement
