1 minute read
2.1.4. Quy trình điều chế vật liệu composite Cu-Ti
from CHẾ TẠO VECNI KHÁNG KHUẨN VÀ KHÁNG NẤM TRÊN CƠ SỞ POLYURETHANE KẾT HỢP VỚI NANOCOMPOSITE KIM LOẠI

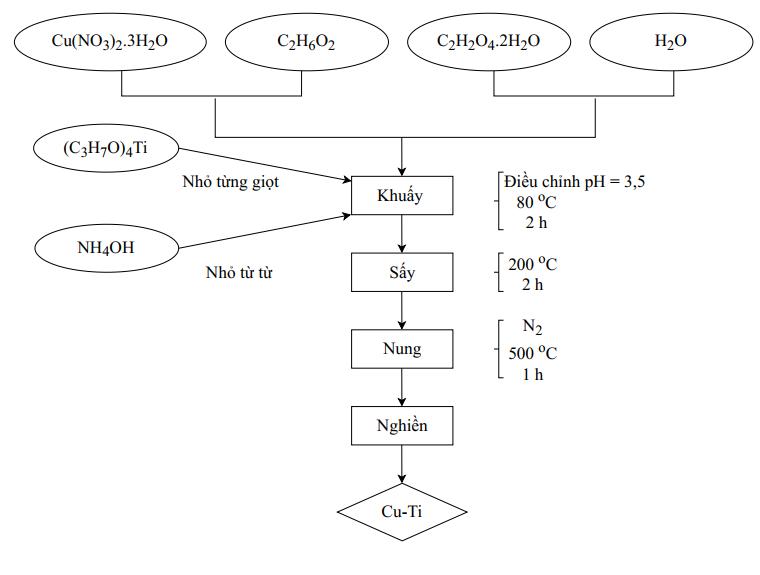

DẠY KÈM QUY NHƠN OFFICIAL PHƯƠNG PHÁP NGHIÊN CỨU Sau 2 giờ, tăng nhiệt độ lên 85 °C và giữ ổn định cho đến khi dung dịch chuyển sang dạng paste. Sau đó, cho hỗn hợp vào tủ sấy với nhiệt độ 200 °C trong vòng 2 giờ. Khi sấy khô, hỗn hợp sẽ có màu hơi ngả vàng. Đem nung với hệ thống nung khí N2. Nhiệt độ nung là 500 °C, tốc độ gia nhiệt là 10 o/phút, nung trong vòng 2 giờ. Sản phẩm nung có dạng bột màu đen, được mang đi nghiền mịn để thu được sản phẩm cuối cùng (hình 2.1). 2.1.4. Quy trình điều chế vật liệu composite Cu-Ti Hình 2.2. Sơ đồ quy trình điều chế vật liệu Cu-Ti Hòa tan 0,630 g Cu(NO3)2.3H2O trong 5,5 mL ethylene glycol thu được dung dịch thứ nhất. Bên cạnh đó hòa tan 0,656 g oxalic acid dihydrate trong 50 mL nước cất thu được dung dịch thứ hai. Cho từ từ dung dịch thứ hai vào dung dịch thứ nhất, khuấy 29
Advertisement
