Hình 2.9. Sơ đồ hệ thống làm mát bằng nước
83
Đây là trò chơi dùng trong dạy học bài 26, Công nghệ 11. Nội dung của trò chơi là tìm và sắp xếp các bộ phận, thiết bị chính của hệ thống làm mát theo đúng cấu tạo và nguyên lí làm việc của hệ thống.
Advertisement
- Mục đích của trò chơi:
Mục tiêu của bài 26 là: 1. Biết được nhiệm vụ, cấu tạo và nguyên lí làm việc của hệ thống làm mát. 2. Đọc được sơ đồ hệ thống làm mát bằng nước loại tuần hoàn cưỡng bức Mục đích của trò chơi nhằm giúp học sinh củng cố kiến thức về hệ thống làm mát bằng nước loại tuần hoàn cưỡng bức vừa học.
- Phương tiện hỗ trợ:
Cấu tạo của hệ thống làm mát bằng nước loại tuần hoàn cưỡng bức được trình bày trong sách giáo khoa Công nghệ 11 như sau:

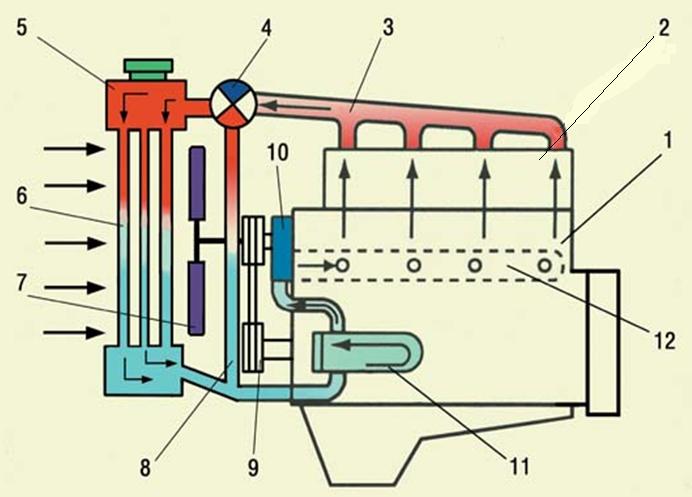

Hình 2.9. Sơ đồ hệ thống làm mát bằng nước 1. Thân máy; 2. Nắp máy; 3. Đường nước nóng ra khỏi động cơ; 4. Van hằng nhiệt; 5. Két nước; 6. Giàn ống của két nước; 7. Quạt gió; 8. Ống nước nối tắt về bơm; 9. Puli và đai truyền; 10. Bơm nước; 11. Két làm mát dầu; 12. Ống phân phối nước lạnh. Như vậy, phương tiện hỗ trợ sẽ là các thẻ chữ sau:
