3.3.5. Ảnh hƣởng của thời gian tạo nano

Thực nghiệm cho thấy, tăng nhiệt độ phản ứng từ 30oC đến 70oC cực đại mật độ quang tăng nhẹ sau đó giảm mạnh rồi gần nhƣ không đổi (xem Hình 3.14). Ở 40oC mật độ quang cực đại đạt giá trị lớn nhất (Amax = 1.6247).

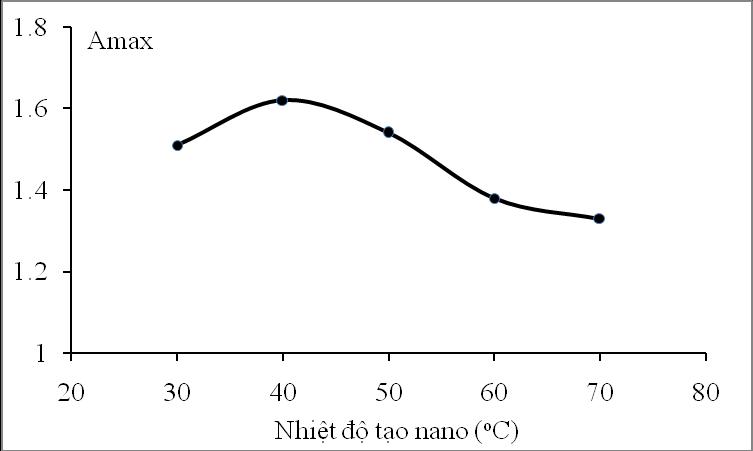

Hình 3.14. Đồ thị biểu diễn sự ảnh hưởng của nhiệt độ phản ứng lên độ hấp thụ cực đại

Nhƣ đã biết, nhiệt độ là một trong các yếu tố ảnh hƣởng rất lớn tới tốc độ các quá trình hóa học cũng nhƣ vật lý. Tăng nhiệt độ phần lớn các quá trình sẽ xảy ra nhanh hơn. Trong trƣờng hợp cụ thể này, tăng nhiệt độ tốc độ tạo thành mầm kết tinh lớn nên mặc dù hàm lƣợng nano bạc không đổi nhƣng số lƣợng hạt nano lại tăng lên khi tăng nhiệt độ (từ 30oC đến 40oC). Tuy nhiên khi nhiệt độ quá cao (50oC-70oC) quá trình tạo mầm chiếm ƣu thế, các hạt tạo thành không đƣợc lớn lên có bề mặt lớn sẽ không bền và có xu hƣớng kết dính lại với nhau để giảm năng lƣợng bề mặt, từ đó làm cho số lƣợng hạt nano giảm nhanh chóng nên mật độ quang giảm mạnh.

Vì vậy, nhiệt độ của phản ứng tạo nano bạc từ dung dịch AgNO3 và dịch chiết cây bù xít thích hợp là 40oC.

3.3.5. Ảnh hƣởng của thời gian tạo nano

Để khảo sát ảnh hƣởng của thời gian đến quá trình tạo nano bạc, tiến hành cố định các thông số:

- Môi trƣờng pH = 7

- Tỉ lệ Vdịch chiết : VAgNO3 là 3 mL : 20 mL - Nồng độ dung dịch AgNO3: 1 mM

- Tốc độ khuấy: 400 vòng / phút

- Nhiệt độ tạo nano: 40oC

- Thời gian tạo nano thay đổi: 30 phút; 45 phút; 60 phút

Kết quả khảo sát sự phụ thuộc của quá trình tạo nano bạc vào thời gian đƣợc biểu diễn ở Hình 3.15.

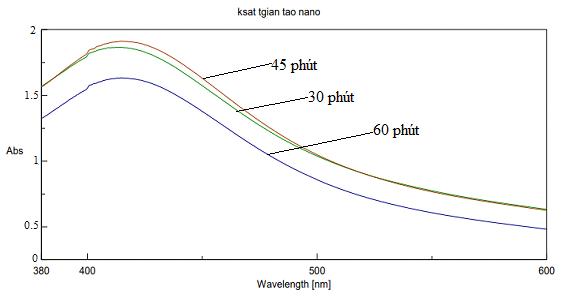

Hình 3.15. Phổ UV-Vis của dung dịch nano bạc được tạo thành từ dung dịch

AgNO3 và dịch chiết nước cây cỏ bù xít ở thời gian phản ứng khác nhau

Bảng 3.9. Số liệu khảo sát ảnh hưởng của thời gian phản ứng tạo nano bạc

Thời gian tạo nano (Phút) 30 45 60

λmax 415 417 415

Amax 1.8 1.92 1.64
