3.2.2. Ảnh hƣởng của tỉ lệ rắn / lỏng

độ quang trong phổ UV-Vis của các mẫu dung dịch cũng có thể dự đoán kích thƣớc hạt nano nằm trong khoảng 15 – 30 nm [43].

Theo kết quả khảo sát, tăng thời gian chiết từ 10 phút đến 20 phút cƣờng độ hấp thụ của dung dịch nano bạc tăng dần, với thời gian chiết 20 phút cho cƣờng độ hấp thụ cao nhất (Amax = 1,3852). Nếu tiếp tục tăng thời gian chiết thì mật độ quang lại giảm (Hình 3.5). Điều này có thể giải thích là do tăng thời gian chiết lƣợng chất khử trong dịch chiết tăng lên, lƣợng nano bạc tạo ra nhiều hơn nên mật độ quang cao. Tuy nhiên khi tiếp tục tăng thời gian chiết, có thể các chất khử đã bị phân hủy hoặc quá trình chiết tạo ra các chất không có lợi cho quá trình tạo nano bạc hoặc cũng có thể do lƣợng bạc tạo thành quá nhiều dẫn đến hiện tƣợng keo tụ làm giảm mật độ quang.

Vì vậy, thời gian chiết 20 phút đƣợc xác định là phù hợp để thu đƣợc dịch chiết nƣớc cây cỏ bù xít cho quá trình điều chế nano bạc.

3.2.2. Ảnh hƣởng của tỉ lệ rắn / lỏng

Để khảo sát ảnh hƣởng của tỉ lệ rắn / lỏng đến quá trình chiết nƣớc cây cỏ bù xít, tiến hành chiết trong thời gian 20 phút, với tỉ lệ rắn / lỏng thay đổi là 5 g ÷ 25 g cây cỏ bù xít / 200 mL nƣớc cất.

Kết quả đo UV-Vis của các dung dịch nano bạc đƣợc tạo thành từ dung dịch AgNO3 và dịch chiết nƣớc cây cỏ bù xít với tỉ lệ rắn / lỏng khác nhau đƣợc thể hiện trên Hình 3.6.

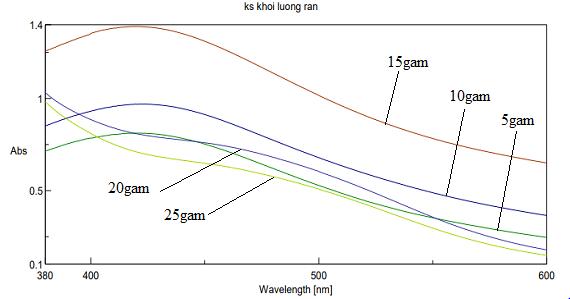

Hình 3.6. Phổ UV-Vis của dung dịch nano bạc được tạo thành từ dung dịch AgNO3 và dịch chiết nước cây cỏ bù xít với tỉ lệ rắn / lỏng khác nhau
