TRABAJO TÉCNICO
Tenacidad,
parámetro fundamental en la caracterización de los materiales bituminosos. Del Cántabro al Ebade, pasando por el Fénix
Autor: Prof. Dr. Félix Pérez Jiménez
A los compañeros y amigos en estas rutas de investigación
1. Presentación
La tenacidad es el parámetro fundamental en la caracterización de los materiales bituminosos. Es a la conclusión que se llega después de analizar los resultados de tres ensayos que he implementado durante los años de investigación que tanto en la Universidad de Cantabria como finalmente en la UPC he dedicado a la caracterización de los materiales bituminosos.
Si bien estos ensayos tienen objetivos distintos, al final tienen un denominador común. Ponen de manifiesto que el comportamiento tenaz de los materiales bituminosos es la propiedad con que está relacionada la resistencia a la disgregación de las mezclas bituminosas porosas -ensayo Cántabro-, la resistencia a la fisuración a tracción de las mezclas -ensayo Fénix- o la resistencia a la fisuración por fatiga de las mezclas bituminosas -ensayo Ebade-.
La tenacidad es el trabajo que hay que aplicar a los materiales flexibles y dúctiles para producir su fallo a medida que se van deformando. Su rotura no es frágil, sino que siguen manteniendo resistencia a lo largo de ese proceso de fallo. Además, en el caso de los materiales bituminosos su respuesta cambia con la temperatura. Al bajar la temperatura, aumenta la tensión aplicada para deformar el material y romperlo, disminuye su ductilidad -deformación de fallo-, mientras que la tenacidad oscila, presentando un máximo a la temperatura óptima de uso.
La tenacidad depende de la resistencia y de la ductilidad. La tenacidad está relacionada con el producto de la ductilidad por la resistencia en el ensayo Fénix; y en el Ebade, la densidad de energía disipada (tenacidad) está relacionada con el producto del cuadrado de la deformación de fallo (ductilidad) por
Trabajo Técnico
Tenacidad, parámetro fundamental en la caracterización de los materiales bituminosos. Del Cántabro al Ebade, pasando por el Fénix
la tensión máxima. Estas relaciones han permitido integrar en un mismo diagrama los tres parámetros que definen el comportamiento de los materiales bituminosos: la tensión que ofrecen a su deformación -módulo de deformabilidad-, su deformación de fallo -ductilidad- y el trabajo empleado para su fallo -tenacidad-.
Al representar, en estos diagramas, la variación de estos parámetros de un material bituminoso (betún o mezcla) con la temperatura tenemos una curva para cada material, curva característica que nos muestra la temperatura en que el material presenta su máxima energía y su mejor comportamiento.
El proceso para desarrollar e implementar estos ensayos ha sido largo y laborioso y se ha realizado con la colaboración y el aporte de los alumnos que han realizado su maestría y doctorado (1-21) en el Laboratorio de Caminos de la UPC. Hacer referencia a estos trabajos en este artículo da una mejor idea de cómo y por qué se desarrollaron estos ensayos y las ventajas que aportan.
2. Ensayo Cántabro. Método UCL
El mecanismo de deterioro que presentan las mezclas porosas es el de la disgregación por efecto de los esfuerzos abrasivos y de impacto del tráfico. Esto llevó a implementar el ensayo Cántabro, que consiste en someter a una probeta de mezcla tipo Marshall al esfuerzo abrasivo y de impacto de la máquina de Los Ángeles (22). El análisis de su sensibilidad y repetibilidad previo a su normalización fue llevado a cabo en el Laboratorio de Caminos de la Universidad de Cantabria (Calzada M.A.-1) (23).
El ensayo puede hacerse introduciendo las probetas a diferentes temperaturas, lo que permite mostrar cómo el ligante va perdiendo su flexibilidad y tenacidad al bajar la temperatura y se convierte en un material frágil que se disgrega con facilidad. Con base en este ensayo, se implementó una metodología para la caracterización de betunes, método UCL (Miró R.-2) (24) (25). Mediante su uso se compara la respuesta de diferentes betunes, ensayando en el Cántabro a diferentes temperaturas probetas fabricadas con la misma granulometría (abierta y sin
Figura 1. Método UCL. Efecto de la temperatura y del tipo de ligante en las pérdidas del ensayo Cántabro.
polvo mineral), el mismo contenido de ligante y diferentes tipos de betún.
En la Figura 1 se recogen estos resultados para betunes de diferentes penetraciones, junto a betunes modificados con polímeros.
Al representar pérdidas frente a temperaturas, el ensayo Cántabro nos ofrece directamente la curva característica de los productos ensayados y nos indica claramente su temperatura óptima de uso (cuando las pérdidas son menores y la tenacidad es máxima).
Se observa que las mezclas fabricadas con betunes modificados con polímeros son más resistentes a este mecanismo de deterioro. Resisten la misma energía de deterioro (300 revoluciones del tambor) con una menor disgregación. Su tenacidad es mayor. Es una manera de medir este parámetro fundamental de los materiales bituminosos a la que hemos hecho referencia: su tenacidad.
El ensayo Cántabro está indicado, en principio, para mezclas con huecos en las que las partículas están unidas fundamentalmente por una película del mástico. Así, este ensayo nos permite analizar el efecto del tipo o calidad del polvo mineral sobre el comportamiento del mástico (Bianchetto H.D.-8), del uso de rejuvenecedores y ligantes modificados en la mejora de los másticos de mezclas envejecidas (Alarcón J.-7).
También ha servido para mostrar y corroborar la aplicación de la concentración crítica para obtener la relación óptima betún/polvo mineral.
3. Ensayo y diagrama Fénix
En la caracterización mecánica de las mezclas bituminosas, uno de los ensayos habitualmente usados es el de tracción indirecta, ensayo pensado para materiales elásticos y rígidos. En su aplicación a las mezclas bituminosas hay que tener muy en cuenta la velocidad de aplicación de carga y la temperatura del ensayo para que se den esas condiciones en su rotura. En el Laboratorio de Caminos se ha realizado este ensayo a 10 ºC y se ha aplicado al control de calidad de las mezclas recicladas basado únicamente en la resistencia tracción (Martínez A. H.-5). También se ha utilizado a temperaturas bajas para
Figura 2 – Ensayo BTD. Fabricación y rotura probetas.
Tenacidad, parámetro fundamental en la caracterización de los materiales bituminosos. Del Cántabro al Ebade, pasando por el Fénix
la caracterización y diseño de mezclas bituminosas en frío, analizando el proceso de elaboración de las probetas de compactación estática (Castillo S.-4 ) y giratoria (Nosetti A.16). Una variante de este procedimiento aplicando una carga dinámica, módulo resiliente, fue implementado también para la misma finalidad (Limón P.-18). Es un ensayo de muy fácil uso, pero que apenas aporta información sobre los otros parámetros tan importantes para la caracterización de las mezclas bituminosas, como su ductilidad y tenacidad.
Con el fin de analizar el uso de las fibras acrílicas largas (2-6 mm) en la ductilidad de las mezclas, se implementó en el Laboratorio de Caminos un ensayo de tracción, ensayo BTD, donde las probetas eran fabricadas en unas bases especiales que permitían el ensayo de tracción a velocidad constante de deformación -Figura 2 (Fonseca C.H.-3)-. Este ensayo sirvió como base para el desarrollo del ensayo Fénix.
Con objeto de valorar directamente la tenacidad de las mezclas, junto con su resistencia y ductilidad, se implementó en el Laboratorio de Caminos de la UPC el ensayo Fénix (Valdés G.A.-17) (26) (27).
Se trata de un ensayo de tracción desviada, en el que se mide el esfuerzo aplicado en la base de una probeta semicilíndrica para producir su rotura. Durante este proceso, a una velocidad de desplazamiento controlada (1mm/min), se va produciendo el fallo de la probeta de forma lenta y progresiva, al propagarse la grieta y la fisura radialmente desde la ranura creada en su base -Figura 3-.
Esto permite obtener no solo las características mecánicas de la probeta cuando la mezcla está en buen estado (rigidez de la mezcla y resistencia), sino evaluar cómo el betún es capaz de mantener la resistencia de la mezcla al irse deformando la mezcla y propagándose la grieta (tenacidad). Se va aumentando la deformación y se mide la carga que mantiene la mezcla.
En este ensayo se obtienen las tres características de las mezclas antes mencionadas: resistencia RT (carga máxima de rotura), ductilidad DT (deformación desde que se inicia la rotura hasta la mitad de la resistencia) y tenacidad T (energía tenaz de rotura, área en rojo) -Figura 4-. Estas tres variables son medidas a diferentes temperaturas para evaluar el
Figura 3 – Imágenes del ensayo Fénix.
Boletín de la Comisión
Figura 4 – Curva y parámetros obtenidos.
efecto de la temperatura en la respuesta de cada mezcla, curva característica. Estos resultados son representados en un diagrama especial, fuerza-ductilidad/ tenacidad, diagrama Fénix, en el que se pueden ver y comparar las propiedades de las diferentes mezclas a través de sus curvas características.
3.1. Diagrama Fénix
El diagrama Fénix (29) (30) permite analizar gráficamente la variación de las características de resistencia, ductilidad y tenacidad de la mezcla con la temperatura -Figura 5-.
En este diagrama aparece en el eje de abscisas el indicador de ductilidad DT y, en ordenadas, la resistencia RT. También aparecen unas franjas verticales que indican los valores para diferenciar su comportamiento:
- Frágil: DT < 0,25 mm
- Dúctil: DT > 0,50 mm
- Muy dúctil: DT > 1,25 mm
En estas gráficas se han representado, también, unas curvas de isotenacidad, donde el producto RTxDT se mantiene constante. Este producto está relacionado con la energía de tenacidad de la mezcla. El área de la zona de rotura, área rayada en rojo en la gráfi-
ca carga-desplazamiento (T) de la Figura 4, se puede asimilar a un triángulo de base 2DT y altura RT. Esta familia de curvas nos permite valorar este parámetro de la mezcla.
Tenacidad Deficiente
RTxDT < 0,0625 MPa x mm (curva roja)
Tenaces
RTxDT > 0,025 MPa x mm (curva verde)
Muy Tenaces
RTxDT > 0,5625 MPa x mm (curva violeta)
Súper Tenaces
RTxDT < 1,0 MPa x mm (curva azul)
El diagrama Fénix nos permite conocer y valorar la respuesta de las diferentes mezclas a partir de sus curvas características y comparar sus comportamientos. Estas curvas se obtienen representando en el diagrama Fénix los resultados a tres temperaturas (-5, 5 y 20ºC).
A modo de ejemplo, se recogen en las Figuras 5 los resultados del efecto del contenido de betún en dos mezclas típicas usadas en carretera: una mezcla densa convencional tipo AC de granulometría continua, fabricada con un betún de penetración B50/70; y una mezcla BBTM de granulometría discontinua, especial
Tenacidad, parámetro fundamental en la caracterización de los materiales bituminosos. Del Cántabro al Ebade, pasando por el Fénix
Figura 5a– Efecto de la temperatura y del contenido de betún. Mezcla AC.
para capas de rodadura, fabricada con betún polímero de similar penetración.
En ambas gráficas se aprecia el efecto del contenido de betún y la temperatura para aumentar la ductilidad de las mezclas. Este efecto es más notable en las mezclas BBTM, tanto por el tipo de mezcla como por el tipo de betún utilizado.
Las mezclas ensayadas presentan una tenacidad que aumenta normalmente al pasar la temperatura de 20 a 5ºC, pero que cae notablemente al pasar de 5 a -5ºC. A esta temperatura las mezclas presentan una respuesta menos dúctil y más frágil, y aunque aumente su resistencia disminuye su tenacidad. A 20ºC ocurre lo contrario: aumenta la ductilidad, pero presentan una resistencia muy baja y una tenacidad menor.
A partir del ensayo Fénix se han establecido unas especificaciones sobre la calidad requerida en el uso de las mezclas bituminosas (Mitma N.T.-30). Su empleo permite analizar la incorporación del RAP en la fabricación de mezclas recicladas (Pérez D.-21).
4. Resistencia a la fisuración por fatiga de ligantes y mezclas bituminosas.
Ensayo Ebade
En estos últimos años, las características de las mezclas bituminosas que más interés han despertado han sido las relacionadas con su módulo y su resistencia a la fisuración por fatiga, a partir de ensayos cíclicos de flexotracción. Los resultados obtenidos en estos en-
Figura 5b– Efecto de la temperatura y del contenido de betún. Mezcla BBTM.
sayos han sido empleados sobre todo para el análisis del diseño de secciones de firmes o en el estudio del uso de nuevos materiales o mezclas recicladas en su construcción (Centeno M.-9) y también para el cálculo de deflexiones tras el refuerzo en sistemas de gestión de firmes (Martínez C.-11).
A partir del desarrollo del ensayo BTD, se empezaron varios trabajos para determinar la resistencia a fatiga a partir de ensayos de tracción con cargas cíclicas. En un principio se utilizaron directamente las probetas y mordazas usadas en el ensayo BTD (Cepeda J.-6) y después se pasó al uso de unas mordazas especiales, ensayo TD de tracción directa -Figura 6, ver en página siguiente - (Alonso J.J.-10) (Rodríguez M.-14) (Salazar M.-15). Los ensayos de fatiga realizados con este procedimiento, variando la tracción impuesta (barrido de tiempo), han mostrado que se produce en una deformación similar con independencia de la tracción aplicada. A la misma conclusión se llegó en ensayos de fatiga sobre ligantes realizados con el DSR (Reyes O.-13). Lo que derivó en el ensayo Ebade, en el que se somete al material a un barrido de deformaciones para llegar a la deformación de fallo.
4.1 Ensayo Ebade
El ensayo Ebade (Botella R.-19) (31) (33) es un ensayo cíclico de barrido de deformaciones, implementado con el fin de medir la deformación de fallo en ensayos de fatiga. En el caso de betunes y másticos, los ensayos se llevan a cabo sobre unas probetas cilíndricas -Figura 6ª-, fabricadas por vertido del producto en caliente
en unos moldes cilíndricos de 20 mm de diámetro y 40 mm de altura. La deformación inicial es de 0.00076 (mm/mm) y cada 5.000 ciclos se incrementa la deformación en la misma cantidad.

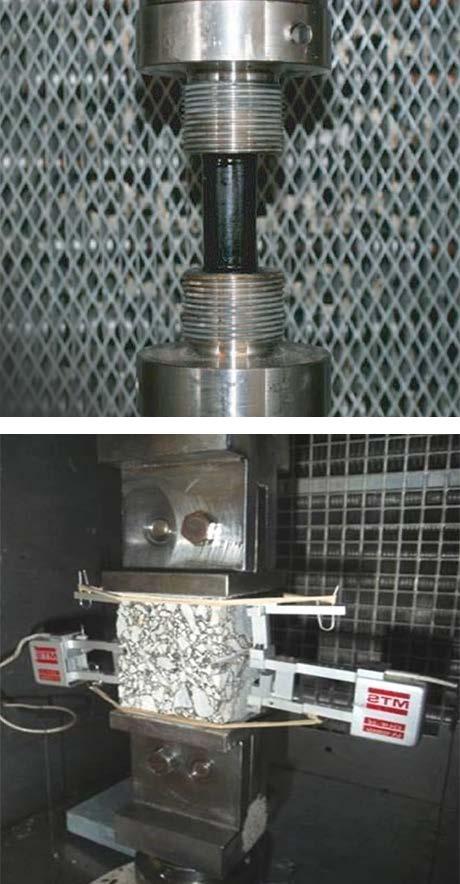

Figura 6. Ensayo Ebade aplicado a (a) probetas de betún cilíndricas y (b) probetas prismáticas de mezclas.
Para el ensayo de mezclas -Figura 6b- se parte de una probeta prismática de unos 6 centímetros de altura y de 5x 5 cm2 de base, obtenida por serrado de probetas cilíndricas o prismáticas, compactadas en moldes tipo Marshall o de máquina de pista. En este caso el nivel de desplazamiento aplicado a la probeta es de +/- 25 micras (µm) al inicio, que se va incrementando en la misma magnitud cada 5.000 ciclos.
El ensayo puede realizarse a cualquier temperatura, aunque el rango normalmente usado ha sido de entre - 5 y 10ºC. Los ensayos han sido realizados a una frecuencia de 10 Hz, tanto en betunes, como en másticos y mezclas.
En el ensayo se registra cómo va variando el esfuerzo aplicado. A partir de este registro se obtiene la variación de la tensión máxima aplicada en cada ciclo y el módulo asociado. También se determina en este ensayo a partir del área del ciclo de histéresis, la energía disipada en cada ciclo (Botella R.-19).
En las Figuras 7a y 7b se representa la evolución de los parámetros medidos y obtenidos en este ensayo.
La energía disipada va decreciendo dentro de cada escalón y aumenta con el nivel de deformación, hasta llegar a un nivel de deformación en que comienza a descender de forma rápida. La deformación de fallo se asocia al escalón de carga en que la energía disipada baja por debajo del 50 % de la máxima.
Figura 7. Resultados del ensayo Ebade: (a) tensión vs. ciclos; (b) módulo y energía disipada vs. ciclos.
Trabajo Técnico
(a)
(b)
Tenacidad, parámetro fundamental en la caracterización de los materiales bituminosos. Del Cántabro al Ebade, pasando por el Fénix
4.2. Relación entre los tres parámetros básicos: deformación de fallo, tensión máxima y energía disipada Mediante la aplicación de este ensayo se ha obtenido la deformación de fallo de tres tipos de betunes de diferente naturaleza: de refino, modificado con caucho y modificado con un polímero. Los tres de similar penetración a 20ºC (50-70). Las deformaciones de fallo han sido obtenidas para cada tipo de betún a tres temperaturas (10, 5 y -5 ºC) y dos condiciones de envejecimiento.
Lo mismo se ha realizado con las mezclas con ellos fabricadas. Se trata de una mezcla tipo AC, fabricada en todos los casos con el mismo contenido de betún, 4,5 % sobre
el peso de áridos. Las mezclas fueron ensayadas también a tres temperaturas y dos estados de envejecimiento: sin envejecer y sometidas a un proceso de envejecimiento previo a su fabricación de 24 horas en estufa.
En la Figura 8 se han representado, para betunes y mezclas, para las tres temperaturas de ensayo, los resultados de la deformación de fallo DF frente a la energía disipada acumulada hasta su fallo DED. Esta figura muestra claramente el efecto tan importante que tiene la temperatura y el envejecimiento sobre la deformación de fallo.
Figura 8. Deformación de fallo DF frente a la densidad energía disipada acumulada hasta su fallo DED.
El análisis de los resultados de estos ensayos muestra una relación entre la densidad de energía disipada hasta el fallo DED, la deformación de fallo DF y la resistencia máxima TM,
DED= DF2xTM
Esto puede observarse en las Figuras 9 (betunes y mezclas), donde se han representado los valores para los tres betunes y mezclas ensayadas (envejecidas y sin envejecer y a las tres temperaturas de ensayo 5-3 y 10ºC).
En estas gráficas, para conseguir unas escalas más sencillas de los parámetros usados, se han cambiado sus unidades de referencia.
-En betunes
DED : 108 J/m3 TM : MPa DF : 10-3 mm/mm
-En mezclas
DED : 107 J/m3 TM : MPa DF : 10-4 mm/mm

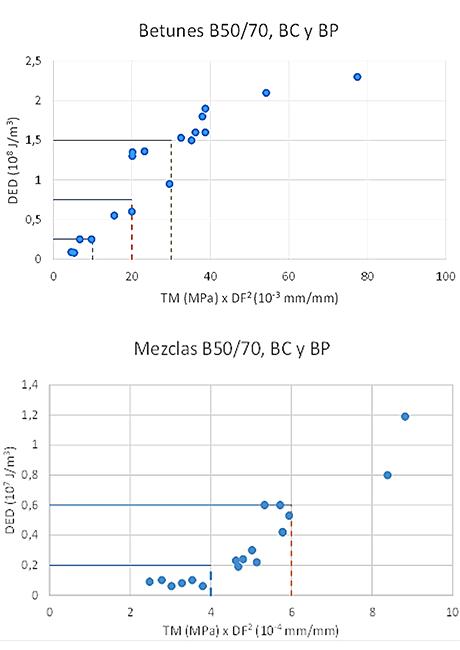

Figura 9. Energía disipada frente a deformación de fallo y resistencia. Betunes.
La energía disipada por los betunes supera en más de diez veces a la de la mezcla e igual ocurre la deformación de fallo.
4.3. Diagrama Ebade. Comparación del comportamiento de betunes y mezclas. Curvas características Las correlaciones halladas han permitido introducir en los gráficos tensión-deformación unas zonas de energías disipadas, relacionadas con la deformación de fallo y la resistencia, diagrama Ebade. Este diagrama permite, al igual que en el ensayo Fénix, y a partir de las curvas características, evaluar y caracterizar los materiales ensayados, lo que facilita el análisis y comparación de resultados.
Mediante las curvas DF2xTM = Cte definimos unas zonas de energía asociadas a estos ensayos, que nos permiten valorar cómo va cambiando la energía disipada y la tenacidad de los materiales con la temperatura. Se han diseñado dos diagramas, uno para betunes y otro para mezclas.
En el caso de los betunes se han introducido tres curvas de isotenacidad y dos para mezclas.
DF2xTM =10 (Azul)
DF2xTM =20 (Roja)
DF2xTM =30 (Verde)
DF2xTM = 4 (Azul)
DED=0,25 (108 J/m3 )
DED=0,75 (108 J/m3 )
DED=1,5 (108 J/m3 )
DED=0,2 (107 J/m3 )
DF2xTM = 6 (Roja) DED=0,6 (107 J/m3 )
En la Figura 10 se han representado los resultados para los betunes antes de envejecimiento. Estos diagramas nos permiten valorar y comparar de forma fácil y sencilla el comportamiento de los betunes ensayados.
El betún modificado es el material más dúctil. No falla - al nivel de deformación máxima aplicada- a ninguna de las temperaturas ensayadas. El betún caucho y el betún B50/70 presentan también una alta ductilidad a 10 y 3 grados, pero a -5 su respuesta no es tan dúctil.
Los tres betunes muestran una resistencia similar en cada una de las temperaturas de ensayo. Esta resistencia aumenta al bajar la temperatura. Son
Tenacidad, parámetro fundamental en la caracterización de los materiales bituminosos. Del Cántabro al Ebade, pasando por el Fénix
betunes del mismo rango de penetración, cuya variación es similar con la temperatura.
Figura 10. Comparación respuesta betunes y mezclas. Curvas características.
La tenacidad (DED) de los tres ligantes es parecida a temperaturas altas, pero muy diferente a la temperatura baja, donde el betún polímero ofrece una tenacidad muy superior.
El efecto del tipo de betún sobre la respuesta de la mezcla con ellos fabricadas se aprecia también al representar los resultados de los ensayos en el diagrama Ebade -Figura 10-.
Los resultados de las mezclas muestran la mayor ductilidad y energía de la mezcla fabricada con betún polímero, especialmente a 3 y 10 grados. A -5ºC
las tres mezclas tienen una respuesta similar, frágil y poco tenaz. La densidad de energía disipada hasta su fallo, DED, se encuentra para la mezcla con betún polímero en la zona de alta densidad a 3 y 10 grados, situándose las otras dos mezclas en la zona media.
La tenacidad es realmente el parámetro que mejor define la respuesta de las mezclas, ya que valora la energía de deterioro que puede soportar la mezcla por los efectos abrasivos y de impacto del tráfico y también como consecuencia de las deformaciones estructurales del firme.
La tenacidad tiene un efecto positivo sobre la ley de fatiga y el número de ciclos (Hernández J-12). El ensayo Ebade y las leyes de fatiga con él determinadas han sido utilizadas en el análisis del efecto del envejecimiento en la vida de fatiga (López T.-20).
Para valorar la respuesta de betunes y mezclas y mostrar sus diferencias es importante observar su comportamiento en un amplio rango de temperaturas. Las curvas de tenacidad-temperatura son similares en el ensayo Fénix y Ebade y presentan la misma tendencia a la obtenida en el ensayo Cántabro al medir la resistencia a la disgregación de las mezclas con la temperatura. Esta variación de la tenacidad con la temperatura nos indica el rango de temperatura donde mejor se comporta la mezcla y que debería tenerse en cuenta para establecer su temperatura de uso.
5. Conclusiones
Todas las rutas recorridas en estos trabajos de investigación llevan a la misma estación de destino: la TENACIDAD como característica básica y fundamental de las mezclas bituminosas ante la disgregación y la fisuración por fatiga.
El método UCL, basado en el ensayo Cántabro, el diagrama y el ensayo Fénix y los diagramas y ensayos Ebade ponen de manifiesto la importancia que tienen los parámetros relacionados directamente con la tenacidad de los materiales bituminosos (porcentaje de pérdidas al Cántabro, tenacidad en Fénix y DED en Ebade) en su valoración y caracterización.
En el ensayo Fénix se observa cómo los materiales bituminosos van perdiendo su resistencia a medida que se deforman a tracción, pero esta caída de resistencia es lenta y el trabajo necesario para producir su fallo es considerable.
En los ensayos dinámicos de barrido de deformación (Ebade) se observa una pérdida de rigidez con el nivel de deformación y el número de ciclos aplicados. El material disipa energía para adaptarse a la deformación aplicada. Al aumentar la deformación aumenta la energía disipada hasta llegar a su fallo. La densidad de energía disipada es tanto más grande cuanto mayor es la deformación de fallo.
Tanto en el ensayo Fénix como en el Ebade se observa que la rigidez inicial y resistencia máxima de la mezcla está relacionada con la penetración del betún y apenas cambia con el porcentaje de betún empleado. Sin embargo, la ductilidad y tenacidad mantienen relación con el tipo de betún usado y aumentan con el porcentaje de betún. Los betunes modificados con polímeros muestran una mayor ductilidad y tenacidad.
La resistencia y la ductilidad varían con la temperatura de forma de forma inversa. La ductilidad aumenta al aumentar la temperatura, mientras que la resistencia disminuye.
La tenacidad presenta un máximo, descendiendo al bajar la temperatura -cuando el betún tiene una respuesta frágil- y disminuye también cuando sube la temperatura y la respuesta del betún apenas presenta consistencia y cohesión.
La tenacidad es realmente el parámetro que mejor define la respuesta de las mezclas, ya que valora la energía de deterioro que puede soportar la mezcla por los efectos abrasivos y de impacto del tráfico y también como consecuencia de las deformaciones estructurales del firme.
La variación de la tenacidad con la temperatura, desde el punto de fragilidad al de inconsistencia, curva característica, nos proporciona el rango de temperaturas para su utilización.
Los diagramas implementados tanto para el Fénix como para el Ebade permiten obtener las curvas características de los materiales ensayados y poder comparar su respuesta.
Prof. Dr. Félix Pérez Jiménez
Doctor Ingeniero de Caminos. Catedrático de Caminos y Profesor Emérito de la Universidad Politécnica de Cataluña. Su actividad docente, investigadora y profesional, relacionada con el proyecto, construcción y gestión de la conservación de pavimentos y firmes para carreteras, ha permitido avances relevantes en la implementación de procedimientos y ensayos para la caracterización y diseño de ligantes y mezclas bituminosas usados actualmente por diferentes administraciones de carreteras.
Boletín de la Comisión Permanente del Asfalto
Tenacidad, parámetro fundamental en la caracterización de los materiales bituminosos. Del Cántabro al Ebade, pasando por el Fénix
BIBLIOGRAFÍA
1. Calzada Pérez, M.A. Desarrollo y normalización del ensayo de pérdidas por desgaste aplicado a la caracterización dosificación y control de mezclas bituminosas de granulometría abierta. Universidad de Cantabria, 1984.
2. Miró Recasens, R. Metodología para la caracterización de ligantes mediante el empleo ensayo Cántabro. Universidad Politécnica de Cataluña, 1994.
3. Fonseca Rodríguez, C.H. Estudio de capas antifisuras para retardar el inicio y propagación de grietas en pavimentos flexibles y semirrígidos. Universidad Politécnica de Cataluña, 1994.
4. Castillo Aguilar, S. Técnicas y metodologías empleadas en el estudio de una mezcla mixta en la rehabilitación de pavimentos reciclados en frío in situ empleando emisión y cemento. Universidad Politécnica de Cataluña, 1999.
5. Martínez, A.H. Aseguramiento de la calidad de mezclas bituminosas mediante la aplicación del ensayo de tracción indirecta en el control de su ejecución. Universidad Politécnica de Cataluña, 2000.
6. Cepeda Aldape, J. Análisis del comportamiento de mezclas bituminosas a fisuración por fatiga mediante la aplicación de un nuevo ensayo dinámico a tracción directa. Universidad Politécnica de Cataluña, 2002.
7. Alarcón Ibarra, J. Estudio del comportamiento de mezclas bituminosas recicladas en caliente en planta. Universidad Politécnica de Cataluña, 2003.
8. Bianchetto, H.D. Criterios de diseño de mezclas bituminosas para pavimentos tendentes a optimizar su resistencia al envejecimiento. Influencia del tipo de ligante y del relleno mineral. Universidad Politécnica de Cataluña, 2005.
9. Centeno Ortiz, M. Evaluación técnico-económica de las técnicas de rehabilitación de firmes flexibles a partir del análisis de los resultados de los tramos experimentales Paramix. Universidad Politécnica de Cataluña, 2006.
10. Alonso Mota, J.J. Estudio del proceso de deformación y agrietamiento por fatiga de mezclas bituminosas sometidas a carga cíclica. Universidad Politécnica de Cataluña, 2006.
11. Martínez Laínez, C. Análisis del empleo de deflectrometría en la implantación de un sistema de gestión de firmes. Universidad Politécnica de Cataluña, 2006.
12. Hernández Noguera, J.A. Estudio de la cohesión y la tenacidad del betún y su posible efecto en el comportamiento a fatiga de la mezcla. Universidad Politécnica de Cataluña, 2009.
13. Reyes Ortiz O.J. Análisis del fallo a fatiga de los ligantes hidrocarbonados. Parámetros que definen su comportamiento. Universidad Politécnica de Cataluña, 2009.
14. Rodríguez Cambeiro, M. Análisis de la propagación de fisuras y de los criterios de fallo en el comportamiento a fatiga de mezclas bituminosas. Universidad Politécnica de Cataluña, 2009.
15. Salazar Amaya, M. Análisis del comportamiento funcional, envejecimiento y durabilidad de las mezclas discontinuas modificadas con polvo de neumático usadas como capa de rodadura para tráfico pesado. Universidad Politécnica de Cataluña, 2009.
16. Nosetti, R.A. Estudio del efecto de los materiales rellenantes y de los áridos de aportación en las características de las mezclas recicladas en frío con ligantes bituminosos. Universidad Politécnica de Cataluña, 2009.
17. Valdés Vidal, G.A. Evaluación del proceso de fisuración en las mezclas bituminosas mediante el desarrollo de un nuevo ensayo experimental. Ensayo Fénix. Universidad Politécnica de Cataluña, 2011.
18. Limón Covarrubias, P. Aseguramiento de la calidad de las mezclas bituminosas mediante la aplicación del ensayo de módulos resilientes en el control de su ejecución. Universidad Politécnica de Cataluña, 2011.
19. Botella Nieto, R. El barrido de deformaciones como método para evaluar el comportamiento a fatiga de los materiales bituminosos. Universidad Politécnica de Cataluña, 2013.
20. López Montero, T. Efecto del envejecimiento y de la acción del agua en la fisuración de las mezclas asfálticas. Universidad Politécnica de Cataluña, 2018.
21. Pérez Madrigal, D. Efecto de las condiciones de fabricación en las propiedades de las mezclas bituminosas recicladas. Universidad Politécnica de Cataluña, 2018.
22. Pérez Jiménez, F. Káemer, C.; Lacleta, A. Enrobes drainants. Etude de leurs característiques en laboratoide et construction des premiers troncons d´essai espagnols. Eurobitume symposion, Cannes, 1981.
23. MOPU. Mezclas bituminosas porosas. Noviembre de 1987.
24. Pérez Jiménez, F. ; Miró, R. Characterizatión procedure of asphalt binders with the Cántabro test UCL method. 5th Eurobitume Congress, Stockholm, 1993.
25. Pérez Jiménez, F.; Miró, R. Caractérisatión mécanique de liants aspháltiques méthodeUCL, Internacional RILEM Symposium, Lyon, 1997.
26. Pérez, F. E.; Valdés, G. A.; Botella, R. Experimental study on resistance to cracking of bituminous mixtures using the Fénix Test. 7th International RILEM Symposium on Advanced Testing and Characterization of Bituminous Materials, 2009.
27. Pérez-Jiménez, F.; Valdés, G.; Miró, R.; Martínez, A.; Botella, R. (2010). Fénix test: development of a new test procedure for evaluating cracking resistance in bituminous mixtures. Transportation Research Record, 2181(1), 36-43.
28. NLT-383/20. Evaluación de la resistencia, tenacidad y energía de rotura de las mezclas bituminosas mediante el ensayo Fénix. Centro de Estudios y Experimentación de Obras Públicas, Madrid, España, 2020.
29. Pérez-Jiménez, F.; Miró, R.; Martínez, A.; Botella, R.; LópezMontero, T. Procedure for the evaluation and comparison of the cracking resistance of bituminous mixtures. Characteristic curve. Fénix diagram. 7th Eurasphalt & Eurobitume Congress, junio 15-17, 2021.
30. NOTA TÉCNICA NT 01/2022 Sobre la utilización del Ensayo Fénix en el control de calidad de las obras de firmes con mezclas bituminosas MITMA. Madrid, 2022.
31. Botella, R.; Pérez-Jiménez, F.E.; Miró, R. Application of a strain sweep test to assess fatigue behavior of asphalt binders. Construction and Building Materials 2012, 36, 906–912.
32. Pérez-Jiménez, F.; Botella, R.; Martínez, A.H.; Miró, R. Analysis of the mechanical behaviour of bituminous mixtures at low temperatures. Construction and Building Materials 2013, 46, 193–202.
33. Pérez-Jiménez, F.E.; Botella, R.; Miro, R.; Martínez, A.H.. Analysis of the thixotropic behavior and the deterioration process of bitumen in fatigue tests. Construction and Building Materials 2015, 101, 277–286.
34. Pérez-Jiménez, F. E.; Miró, R.; Botella, R.; López-Montero, T.; Martínez, A. H. The Effect of Temperature, Rest Periods and Ageing on the Response of Bituminous Materials in Fatigue Tests: Considerations and Proposals on Analytical Dimensioning Models. Materials 2022, 15(3), 790.
La plataforma de innovación, tecnología y sostenibilidad vial más influyente de habla hispana estará presente en el evento más importante del asfalto en Paraguay.
Invita al
Boletín de la Comisión Permanente del Asfalto
Boletín de la Comisión Permanente del Asfalto
