Instituto Tecnológico de Colima
EJERICICIO 1 SEMANA 2
Taller de Instalaciones
4°C
MTRO. ING.
ORTEGA LEÓN JUAN
INTEGRANTES:
ARCEO GUERRA DELMY ELIZABETH
MIRANDA GABRIEL JAVIER
Elaborado por:
Arq. Arceo Guerra Delmy Elizabeth
Arq. Miranda Gabriel Javier Revisado por: Ing. Juan Enrique Ortega León
TINACO
Volumen total: Volumen requerido/0.75
Volumen requerido= (Número de personas)(dotación)
Número de personas= (Número de habitación x 2) +1 = (4 x 2)
+1= 9 personas
Dotación= 280 Lphpd
Volumen requerido= 9 x 280= 2,520Lts
Volumen total= 2,520/0.75 = 3,360Lts ≈ 5,000 Lts
Diámetro

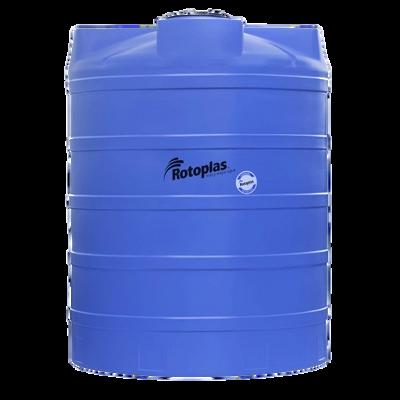

160 cm 155 cm 9 personas Rotoplas 5,000 Lts
Material Precio
Polietileno $9,456 + $9,456= $18,912

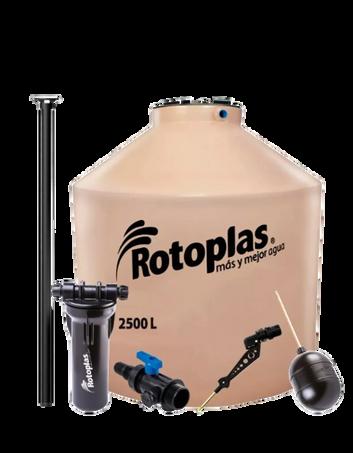

El volumen total fue de 3,360 lts, pero se redondeará para disponer de dos tinacos, ambos de 2,500 lts para obtener una capacidad de 5,000 lts
Elaborado por:
Arq Arceo Guerra Delmy Elizabeth
Arq Miranda Gabriel Javier
Revisado por: Ing. Juan Enrique Ortega León
CISTERNA
Volumen total= Volumen requerido /0.75
Volumen requerido= (Número de personas)(dotación) (días de reserva)
-Número de personas= (Número de habitación x 2) +1 = (4 x 2) +1= 9 personas
-Dotación= 280 Lphpd
-Días de reserva= 2 días
Volumen requerido
(4x2) +1 x 280 x 2 = 5,040 Lts
Volumen total = 5,040 Lts/0.75= 6,720 Lts ≈ 10,000 Lts
El volumen total fue de 6,720 lts, pero se redondeará para una cisterna con capacidad de 10,000 lts
Elaborado por:
Arq Arceo Guerra Delmy Elizabeth
Arq Miranda Gabriel Javier
Revisado por: Ing. Juan Enrique Ortega León
DIÁMETROTUBERÍAS
TINACO
Elaborado por:
Arq Arceo Guerra Delmy Elizabeth
Arq. Miranda Gabriel Javier
W-V= WC2
Revisado por: Ing. Juan Enrique Ortega León
CÁLCULO
U-V=WC2+Lavabo2 3/4" =2.9=3/4" =3/4"+1/2" =2.9+1 =2.9+1 = 3.9 ≈ 1"
U-T= WC2+Lavabo2+Regadera2 R-S=Lavadero
=3/4"+1/2"+1/2" =1/2"=1≈1/2" 2.9+1+1= 4.9 ≈ 1"
Q-R=Lavadero+Llave2 P-Q=Lavadero+Llave2+Lavadora =1/2”+3/4" =1/2”+3/4"+3/4" =1+2.9=3.9≈ 1" =1+2.9+2.9= 6.8≈ 1 1/4"
P-T= WC2+Lavabo2+Regadera2+Lavadero+Llave2+Lavadora =3/4"+1/2"+1/2"+1/2”+3/4"+3/4" =2.9+1+1+1+2.9+2.9=11.7≈ 1 1/2"
O-P= WC2+Lavabo2+Regadera2+Lavadero+Llave2+Lavadora+Tarja =3/4"+1/2"+1/2"+1/2”+3/4"+3/4"+1/2" =2.9+1+1+1+2.9+2.9+1=12.7≈ 1 1/2"
Lavadero → 1/2"
TINACO
Llave → 3/4"
Tarja → 1/2"
Lavadora → 3/4"
WC → 3/4"
Regadera → 1/2"
Ñ-O= WC2+Lavabo2+Regadera2+Lavadero+Llave2+Lavadora+Tarja+Llave1 =3/4"+1/2"+1/2"+1/2”+3/4"+3/4"+1/2"+3/4" =2.9+1+1+1+2.9+2.9+1+2.9=15.6≈ 1 1/2"
N-M=Regadera1
L-M=Regadera+Lavabo =1/2"=1≈1/2" =1/2"+1/2" =1+1=2≈ 3/4"
K-L=Regadera1+Lavabo1+WC1 =1/2"+1/2"+3/4" =1+1+2.9=4.9≈ 1"
K-
Ñ=WC2+Lavabo2+Regadera2+Lavadero+Llave2+Lavadora+Tarja+Llave1+Regadera1+Lavabo1+WC1 =3/4"+1/2"+1/2"+1/2”+3/4"+3/4"+1/2"+3/4"+1/2"+1/2"+3/4" =2.9+1+1+1+2.9+2.9+1+2.9+1+1+2.9=20.5≈ 2"
Planta Baja
Elaborado por:
Arq Arceo Guerra Delmy Elizabeth
Arq Miranda Gabriel Javier
Revisado por: Ing. Juan Enrique Ortega León
CÁLCULO
I-H= Regadera3 H-G=Regadera3+Lavadero3 1/2" =1=1/2" =1/2"+1/2" =1+1=2≈ 3/4"
G-F=Regadera3+Lavadero3+WC3 E-D=Regadera4 =1/2"+1/2"+3/4" =1/2"=1≈1/2" =1+1+2.9= 4.9 ≈ 1"
D-C=Regadera4+Lavadero4 C-B=Regadera4+Lavadero4+WC4 =1/2”+1/2" =1/2”+1/2"+3/4"" =1+1=2≈ 3/4"" =1+1+2 9=4 9≈ 1"
B-F=Regadera3+Lavadero3+WC3+Regadera4+Lavadero4+WC4 =1/2”+1/2"+3/4"+1/2"+1/2"+3/4" =1+1+2.9+1+1+2.9=9.8≈ 1 1/4"
B-A =1 1/4"
Lavadero → 1/2"
TINACO
Llave → 3/4"
Tarja → 1/2"
Lavadora → 3/4"
WC → 3/4"
→ 1/2"
Diámetro Total
AJ=WC2+Lavabo2+Regadera2+Lavadero+Llave2+Lavadora+Tarja+Llave1+Regadera1+Lavabo1+W C1+Regadera3+Lavadero3+WC3+Regadera4+Lavadero4+WC4 =3/4"+1/2"+1/2"+1/2”+3/4"+3/4"+1/2"+3/4"+1/2"+1/2"+3/4"+1/2”+1/2"+3/4"+1/2"+1/2"+3/4" =2
Después de realizar los cálculos, se tiene en cuenta que en la vivienda el diámetro de la tubería de mayor dimensión será de 2".
Planta Alta
