Instituto Tecnológico de Colima
EJERICICIO 1 SEMANA 2
Taller de Instalaciones
4°C
MTRO. ING.
ORTEGA LEÓN JUAN
INTEGRANTES:
ARCEO GUERRA DELMY ELIZABETH
MIRANDA GABRIEL JAVIER
INFORMACIÓN TECNICA:

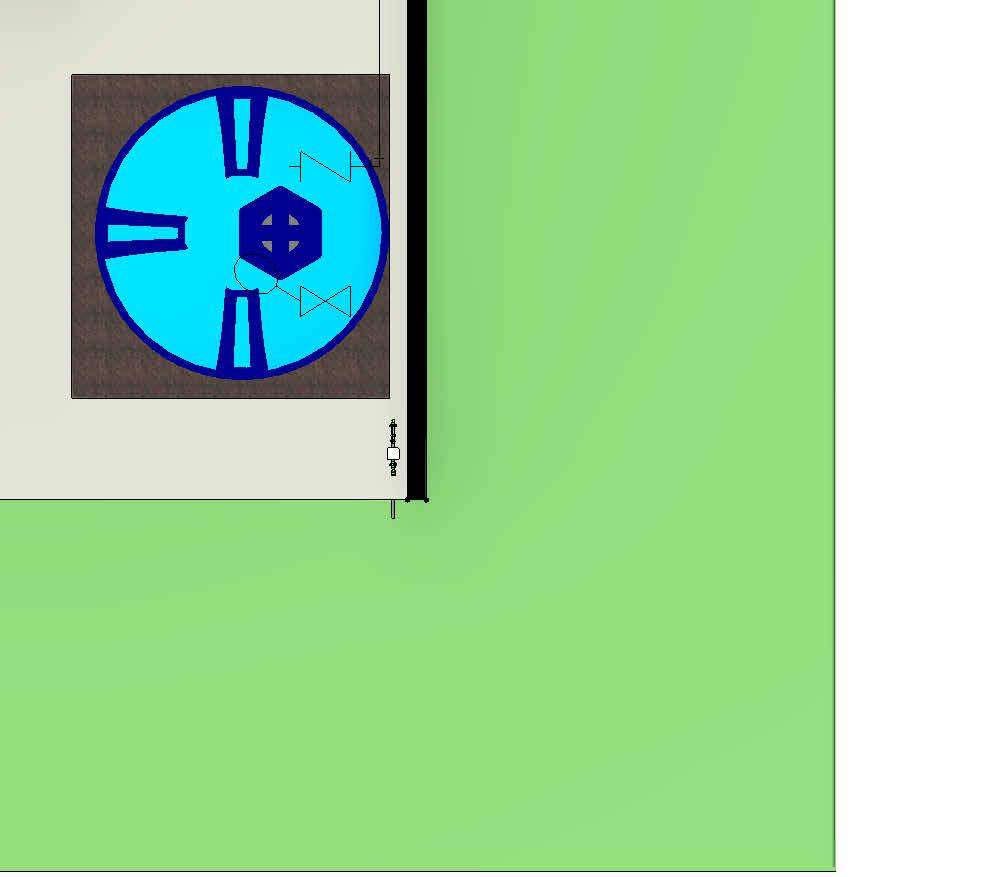

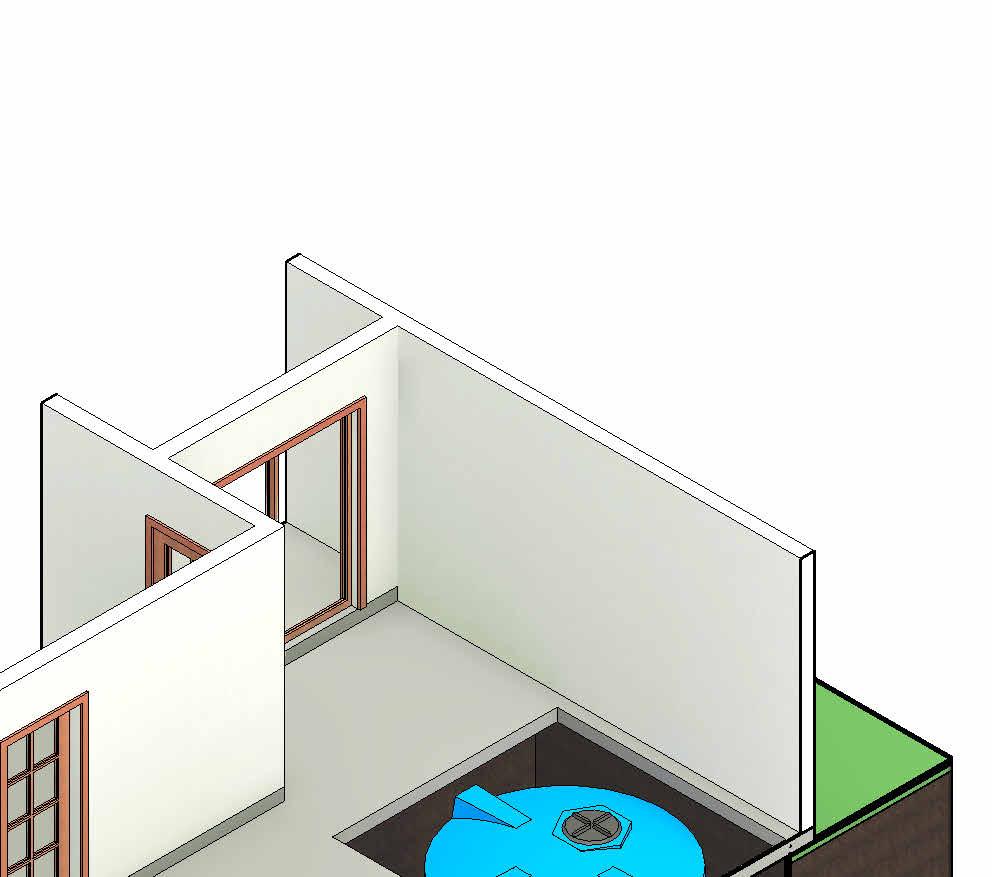

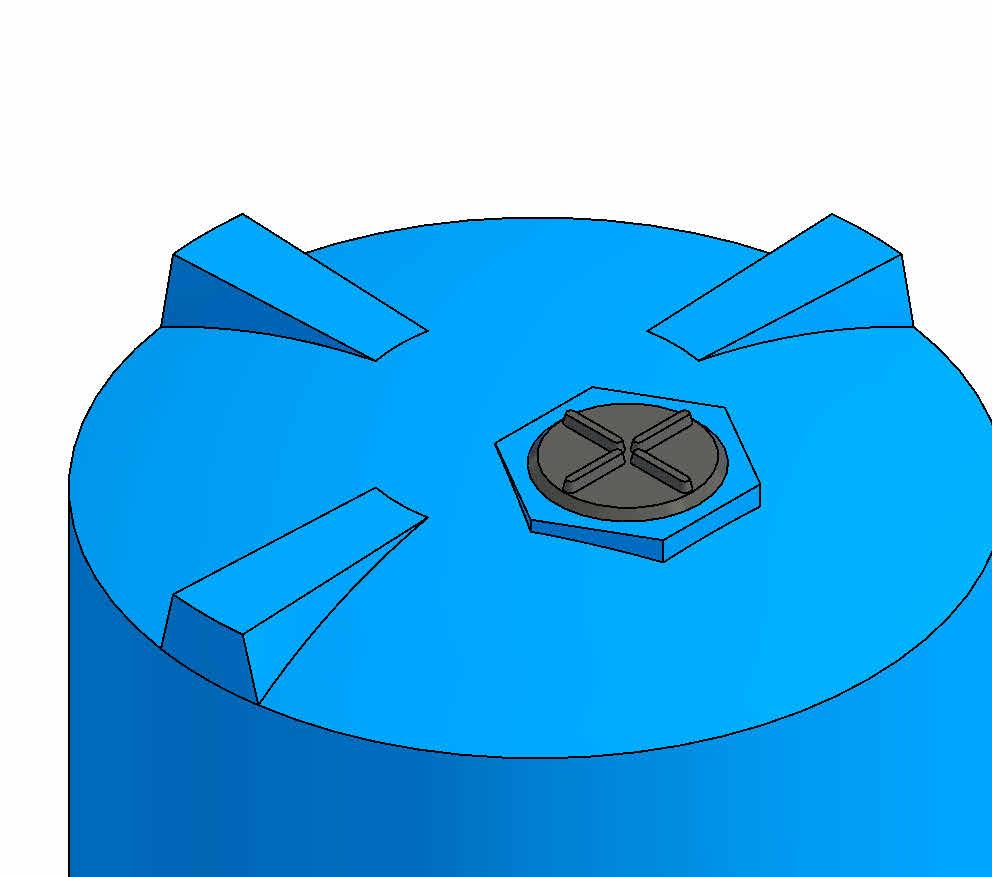

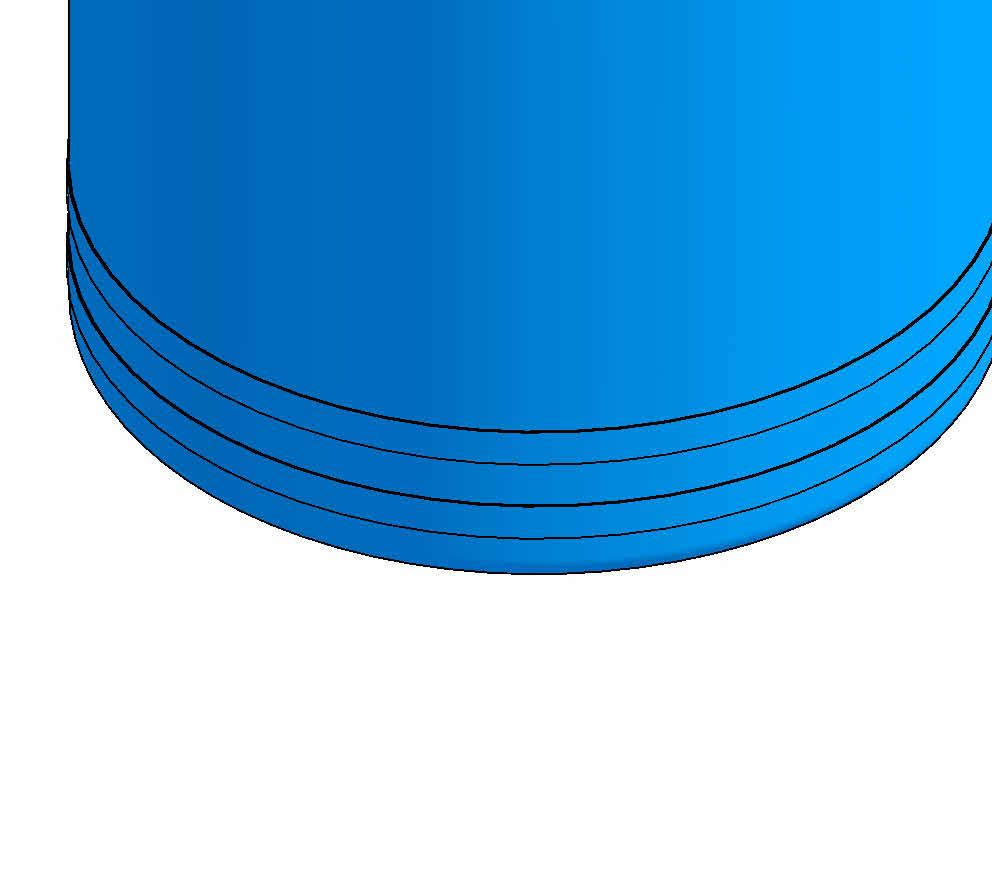

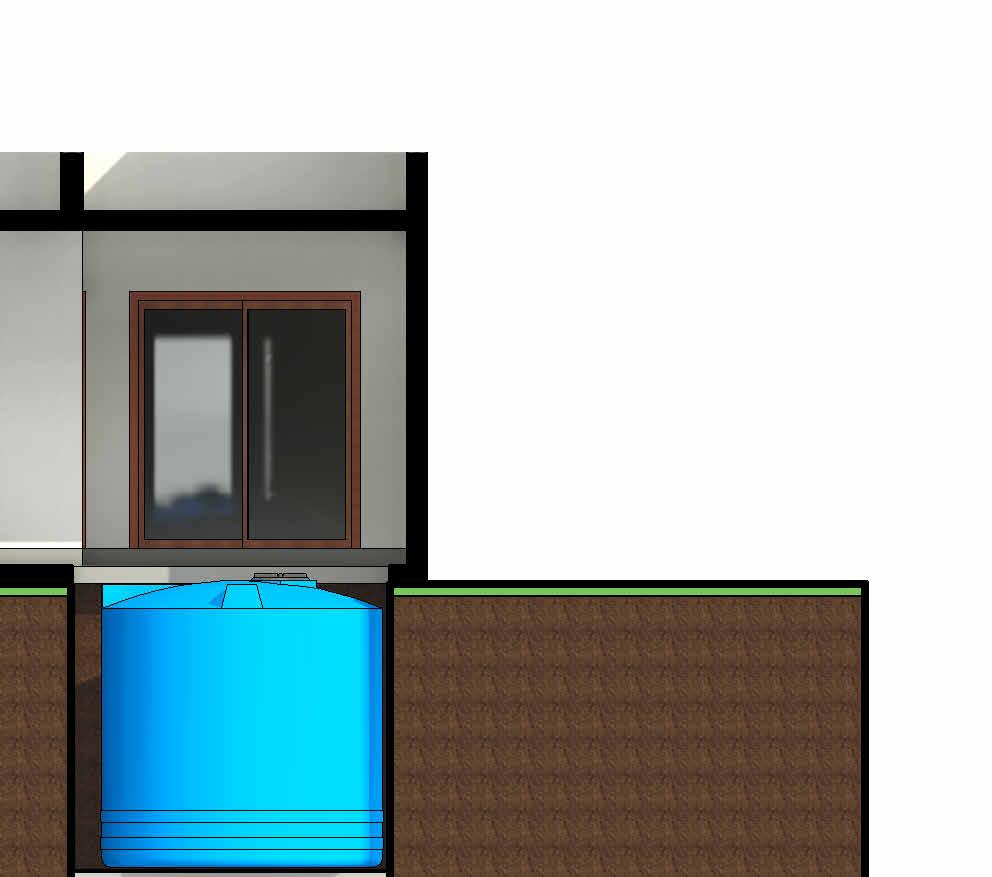

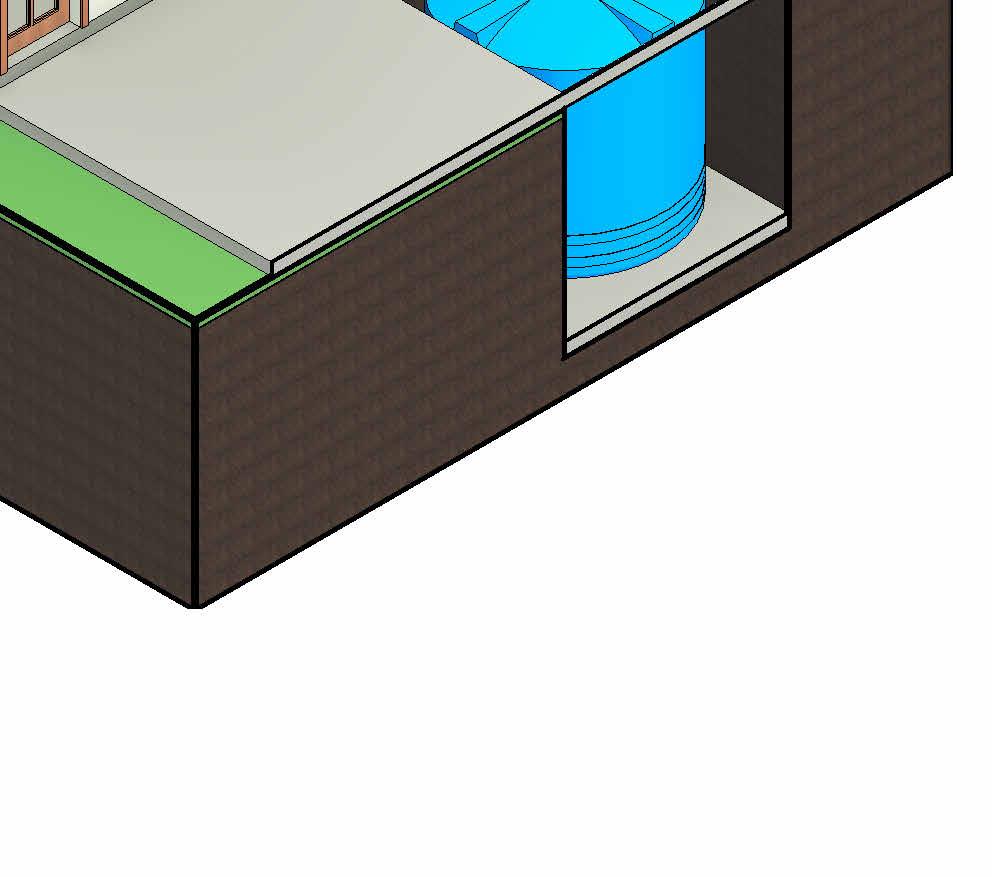

El volumen total fue de 6,720 lts, pero se redondeará para disponer de una sola cisterna de 10,000 lts.. Se optó por adquirir de la marca rotoplas con un precio de $49,000. Con las medidas de 2.43mts de alto y 2.38 mts de diámetro; pensado para satisfacer hasta 9 usuarios.
Metros
José Cárdenas Barajas #307
Juan José Ríos III

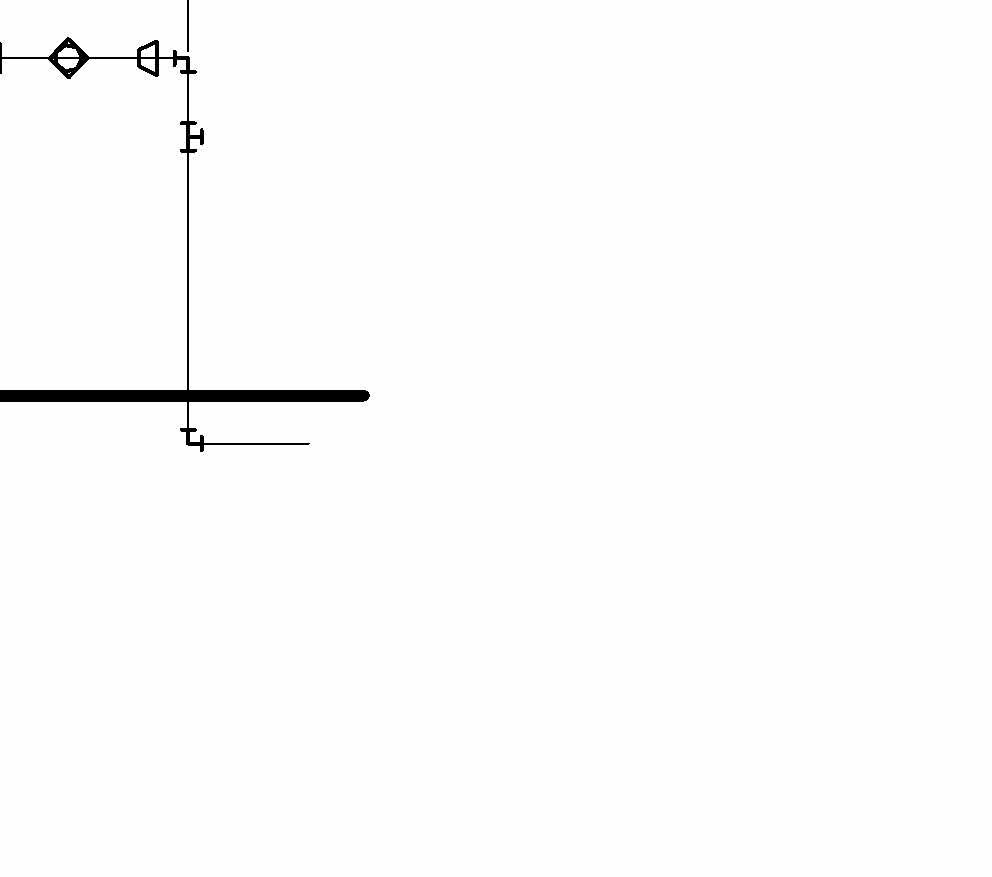

Medidor
Válvula Tee
Codo
Reducción
Tapón macho
Tubería que sube
Valvula check
Valvula flotador
Bomba de 1/2"
Tubería que Baja

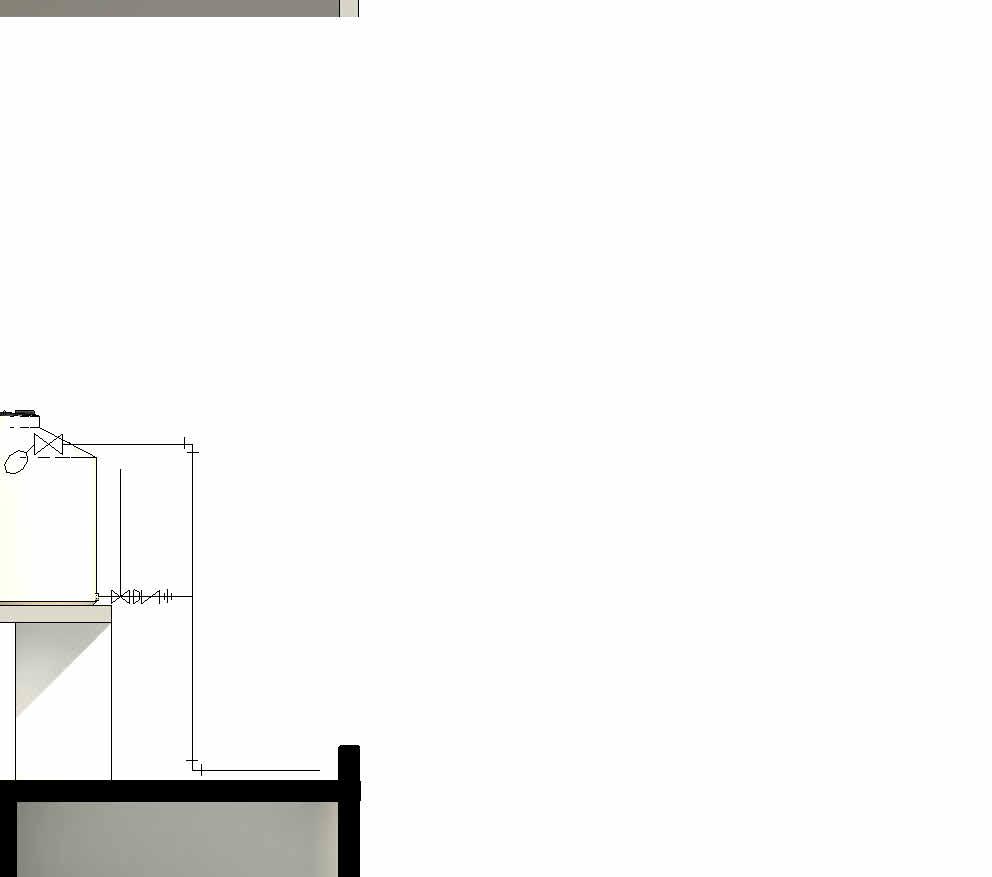

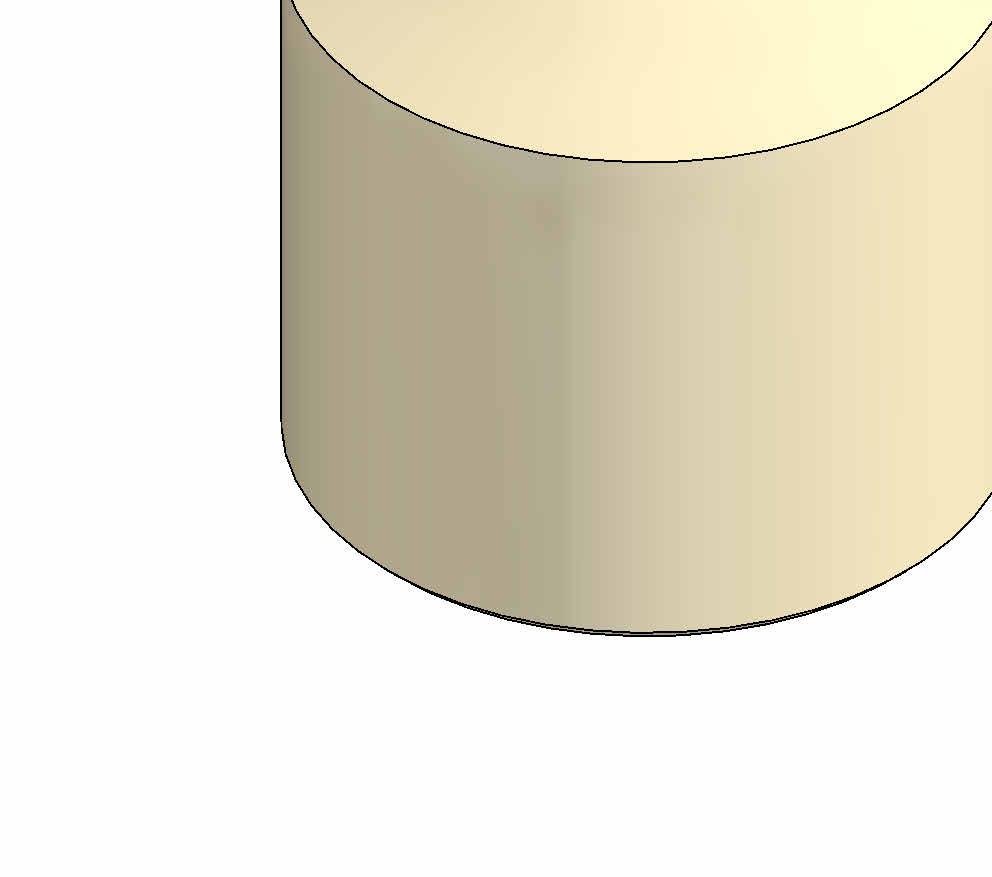

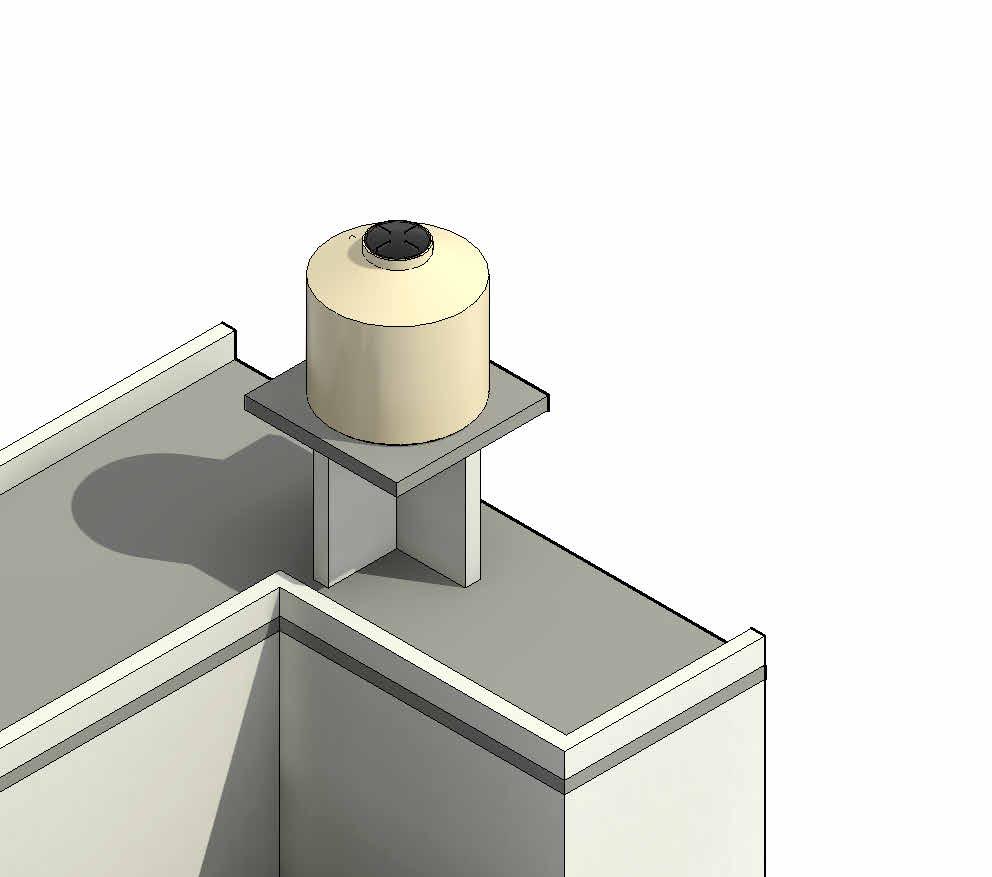

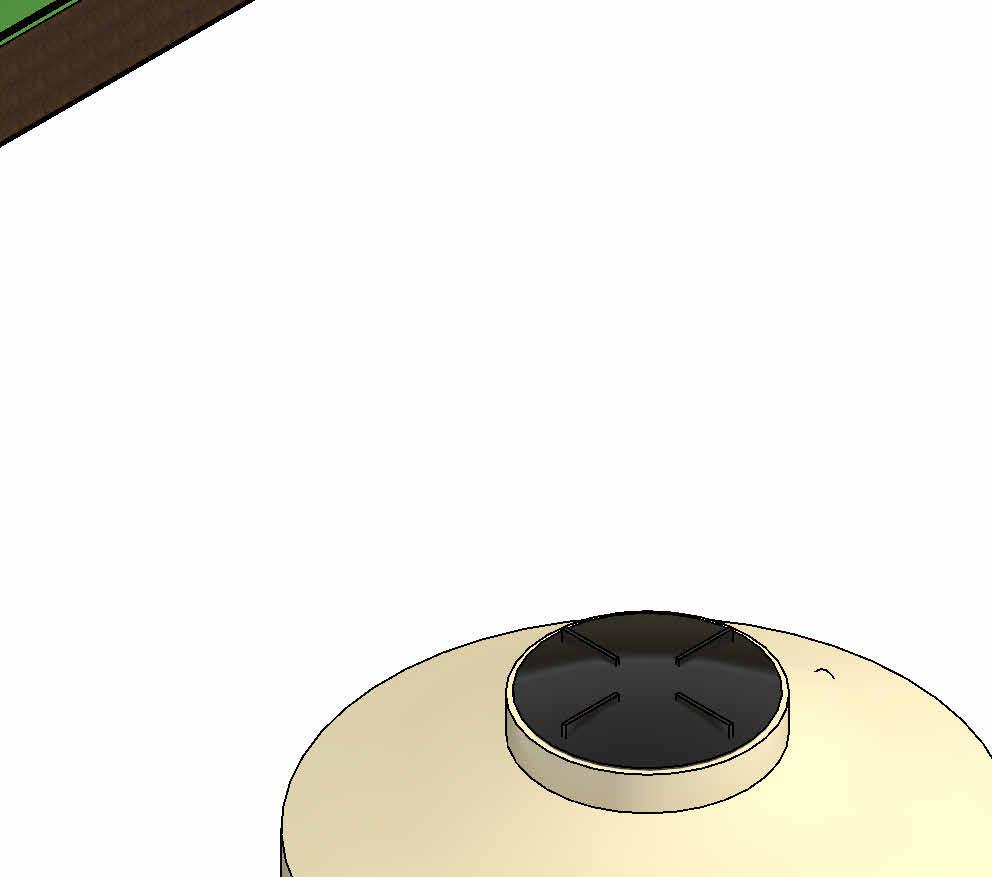

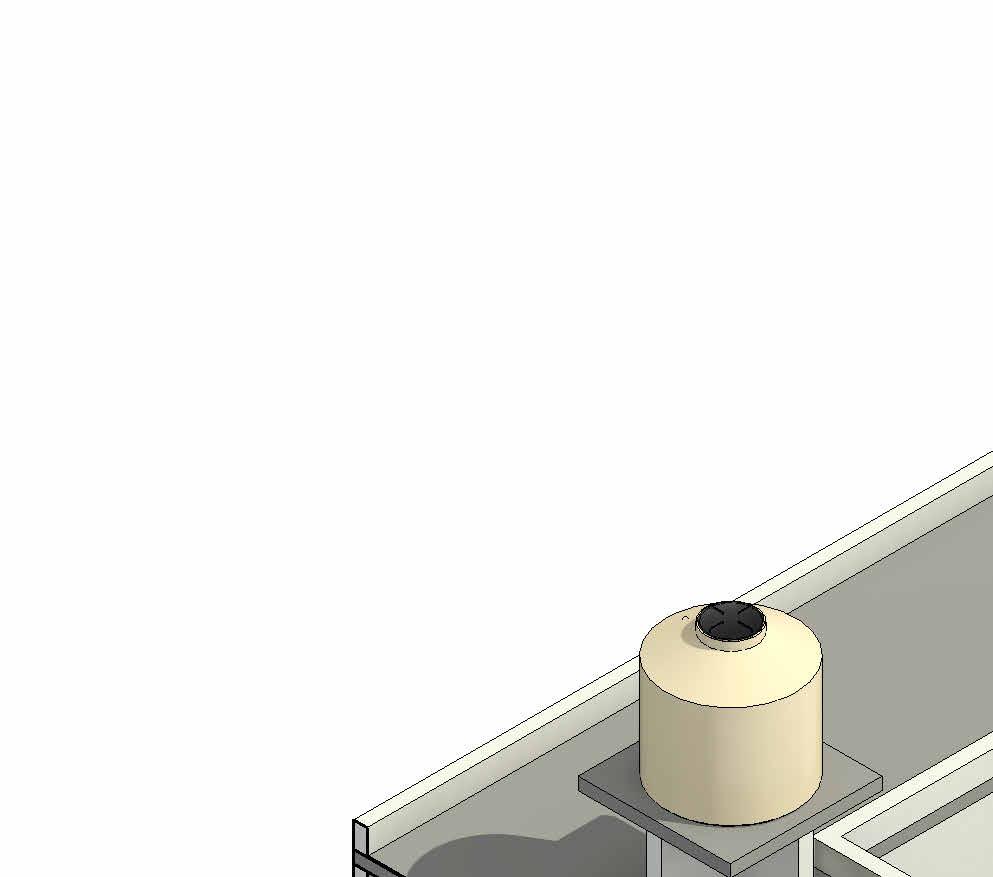

Isométrico Tinaco
INFORMACIÓN TECNICA:

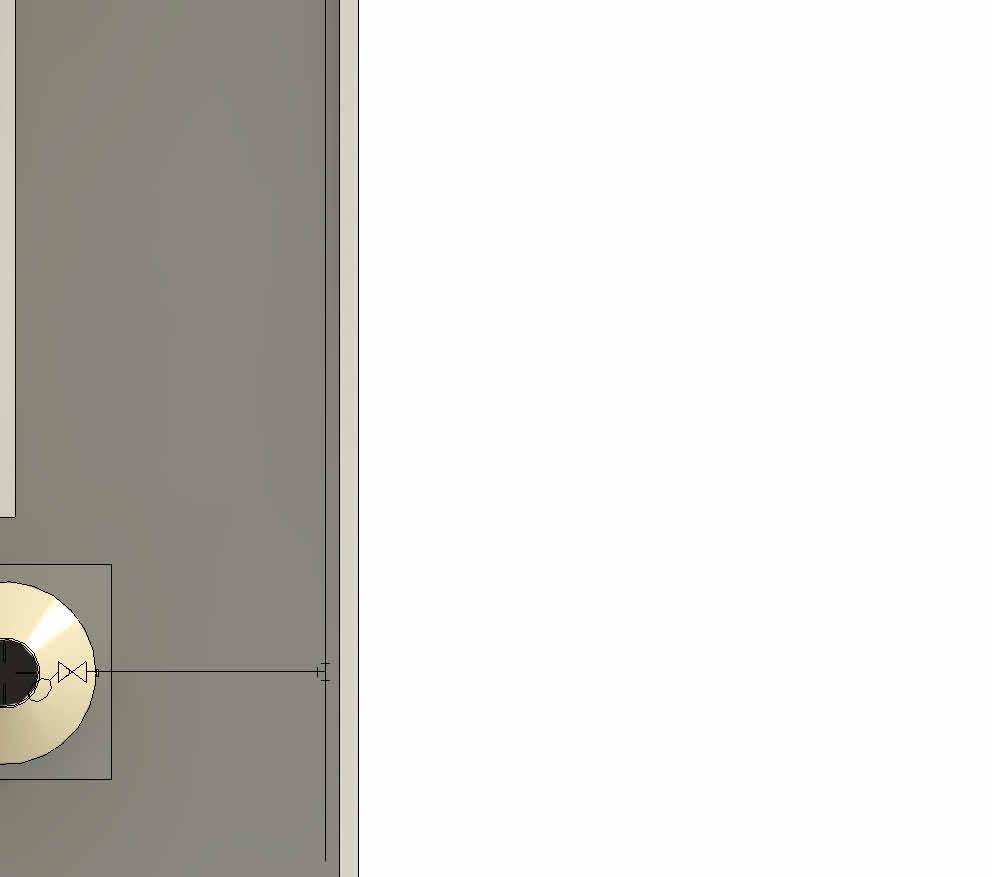

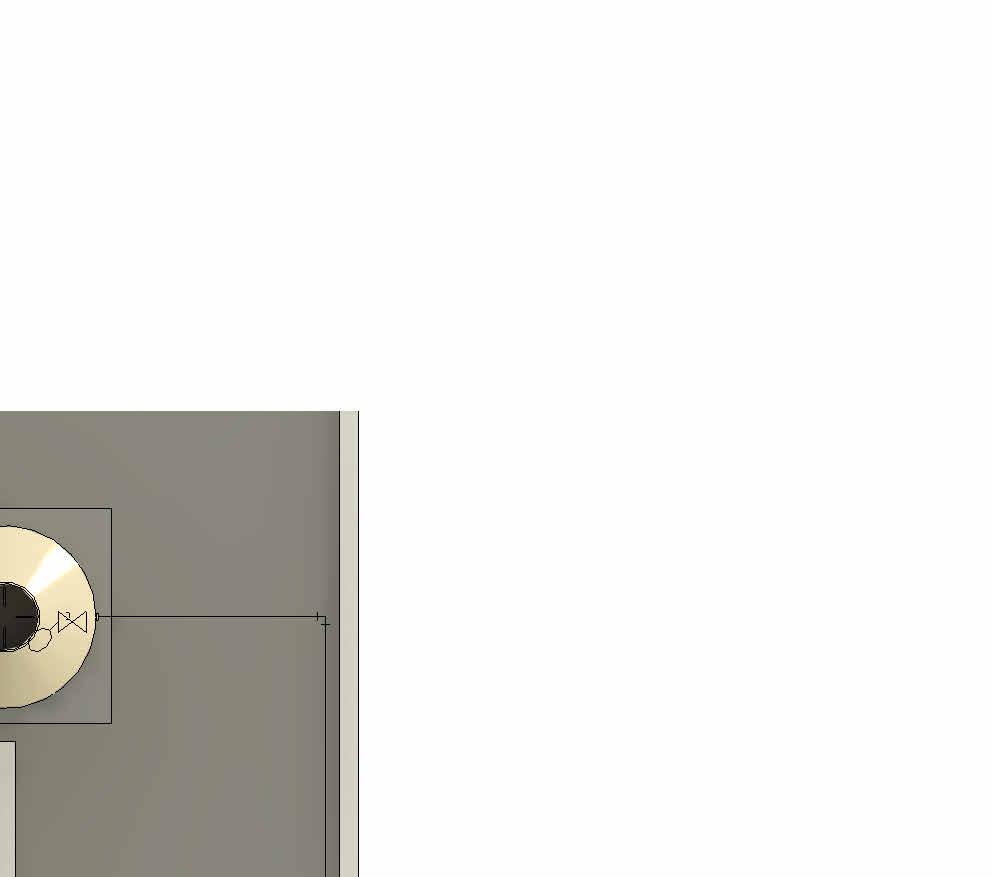

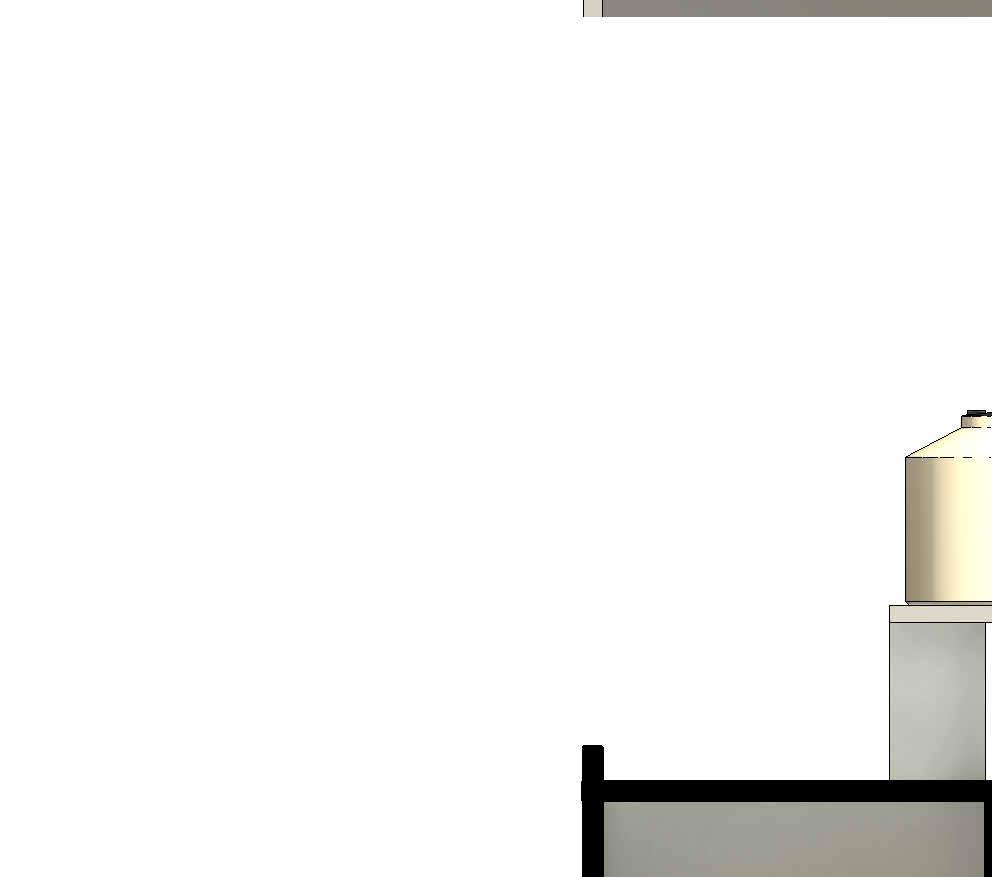

El volumen total fue de 3,360 lts, pero se redondeará para disponer de dos tinacos, ambos de 2,500 lts para obtener una capacidad de 5,000 lts. Se optó por adquirir de la marca rotoplas con un precio de ambos de $9,456. Con las medidas de 1.60mts de alto y 1.55 mts de diámetro; pensado para satisfacer hasta 9 usuarios.
Metros
José Cárdenas Barajas #307 Juan José Ríos III
Medidor
Válvula Tee Codo Reducción
Tapón macho
Tubería que sube
Valvula check
Valvula flotador Bomba de 1/2" Tubería que Baja

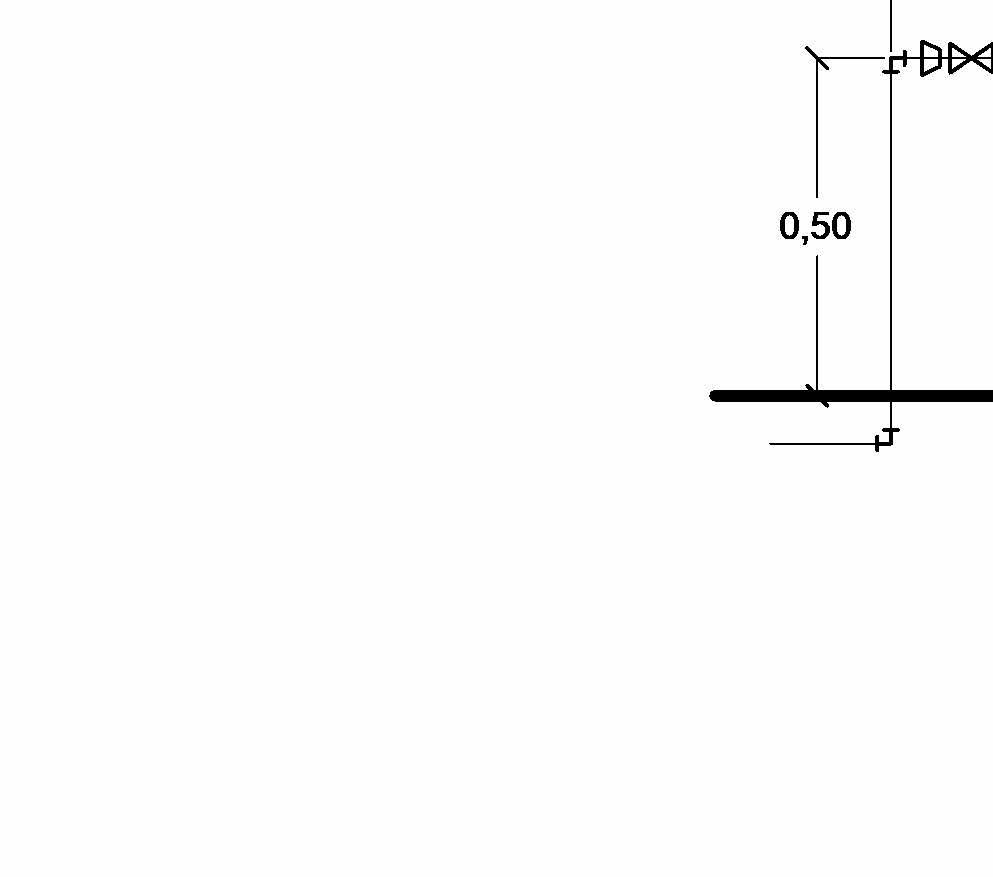

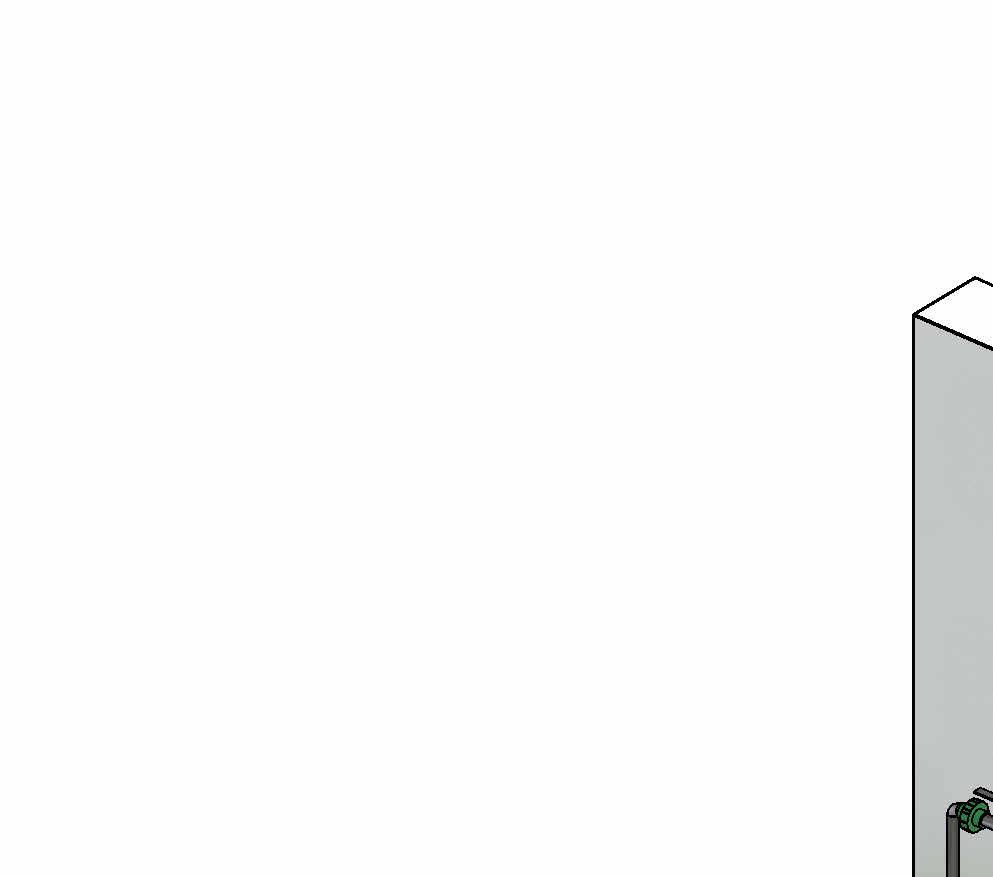

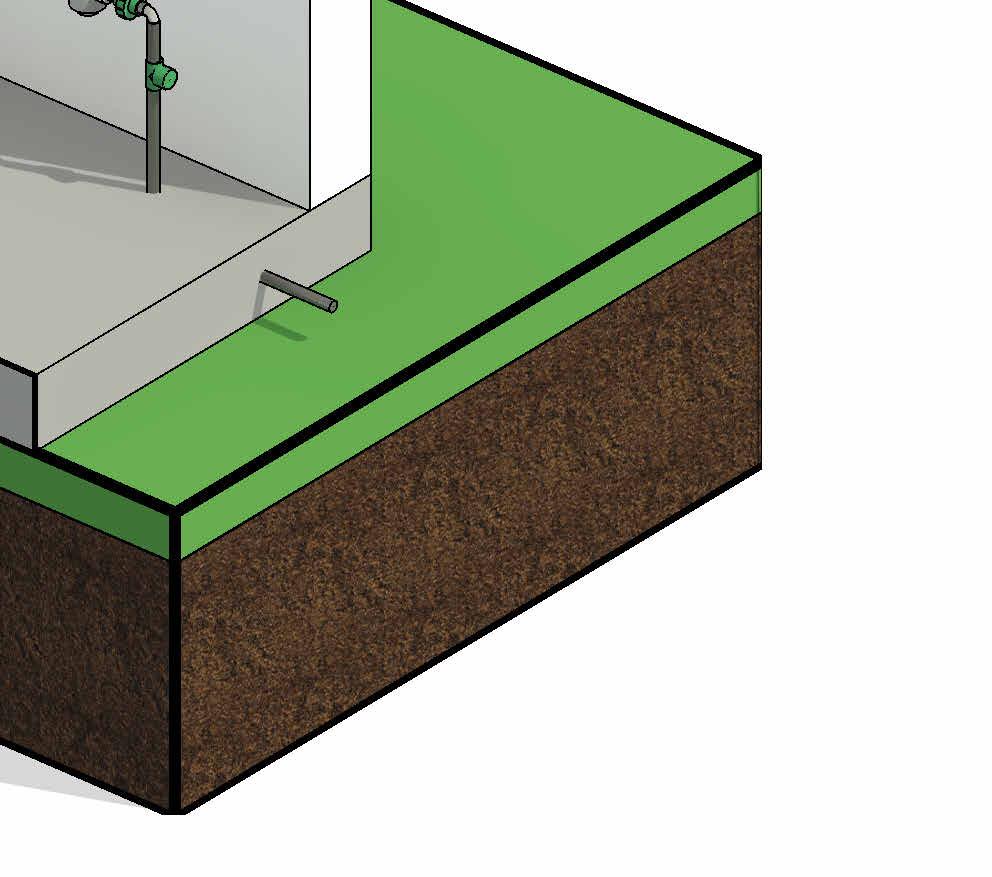

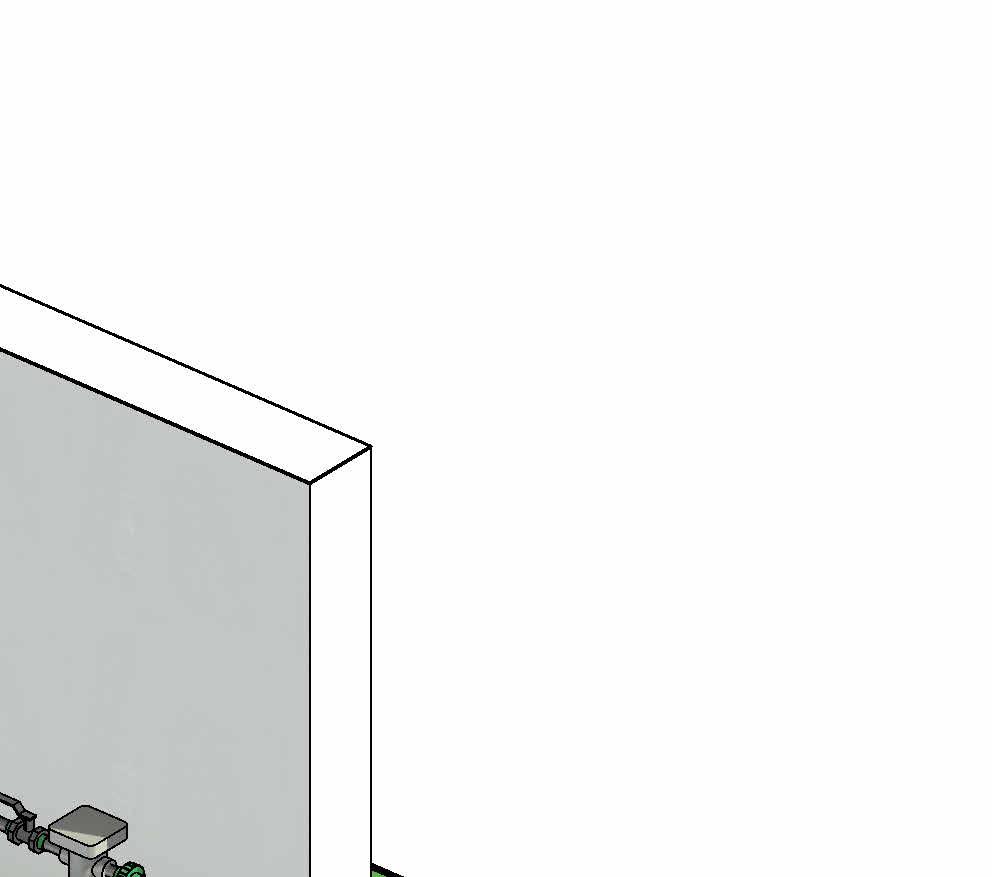

Isometrico Medidor
Miranda Gabriel Javier Casa Arceo

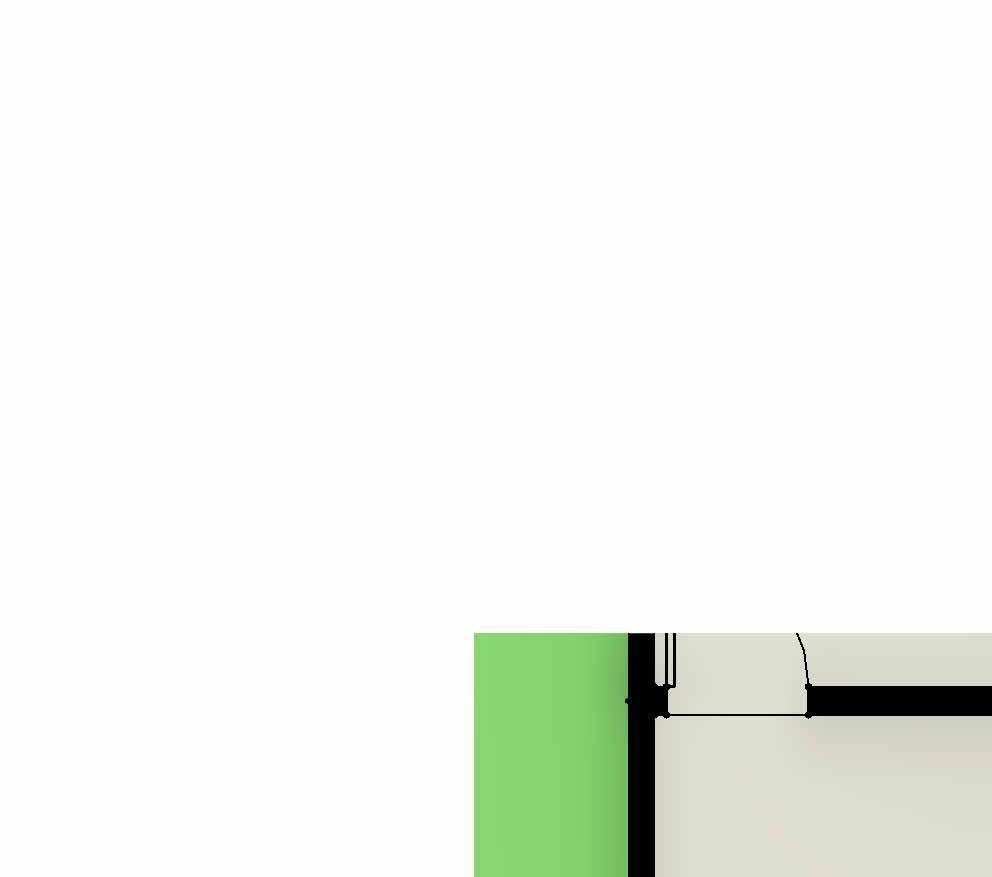

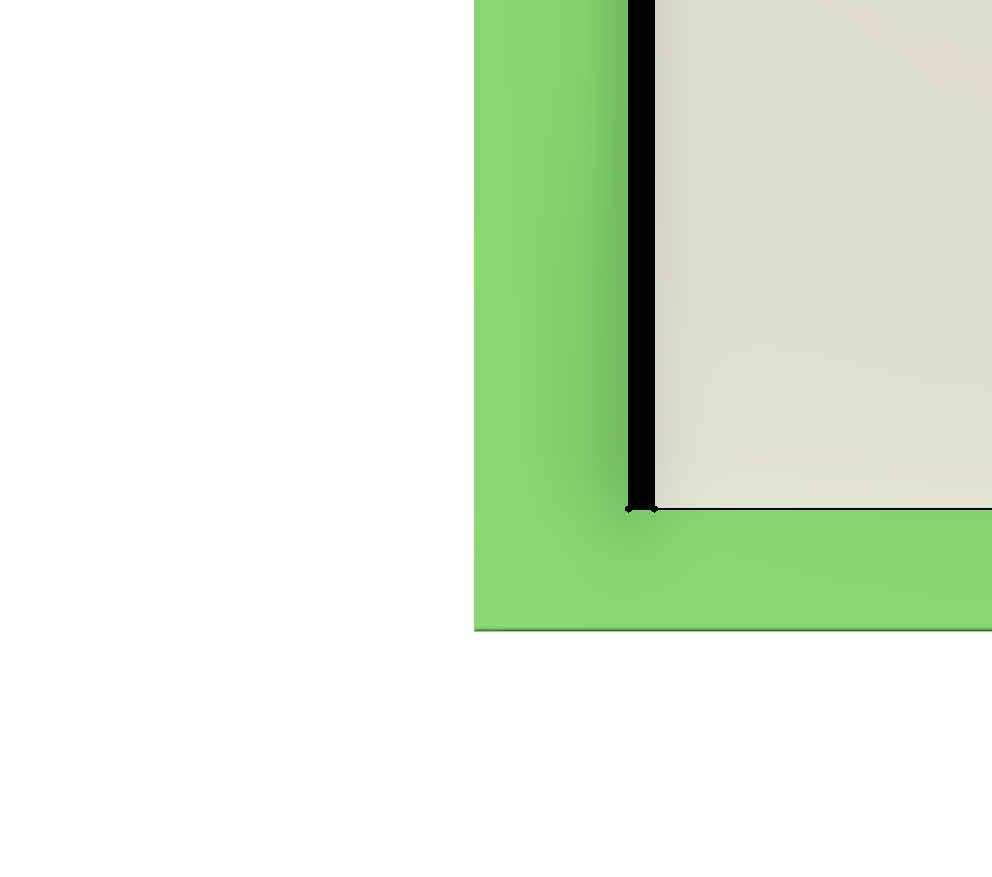

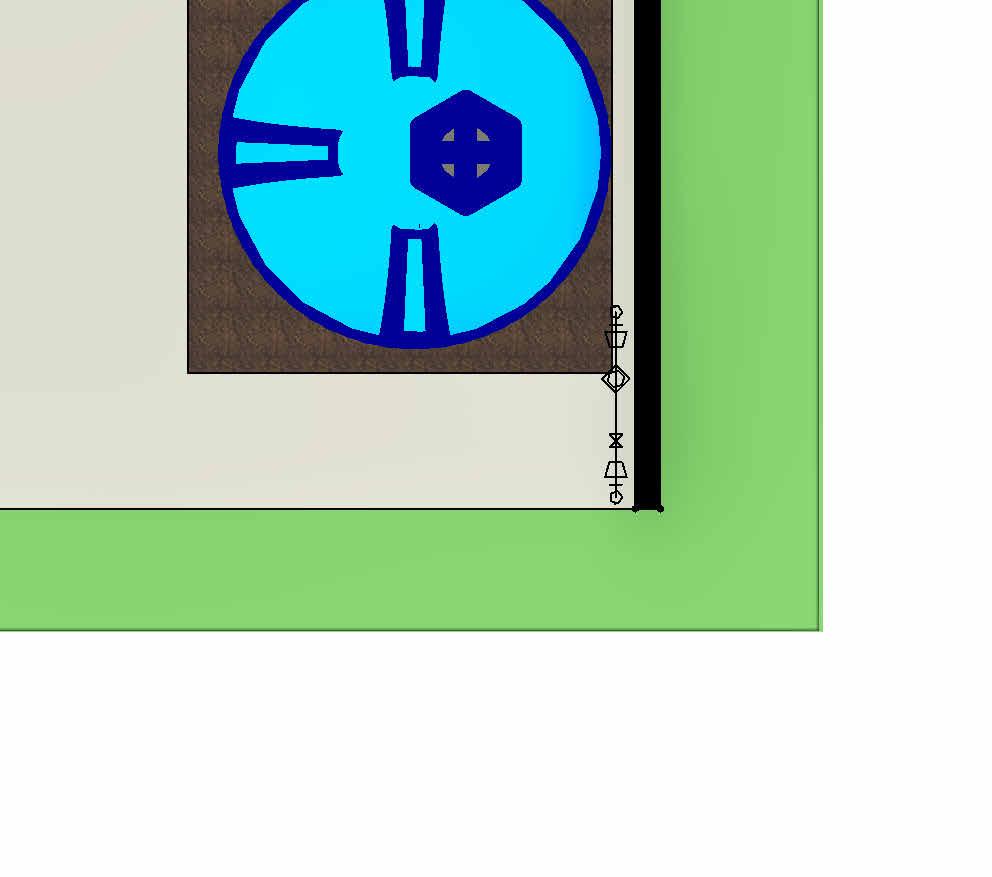

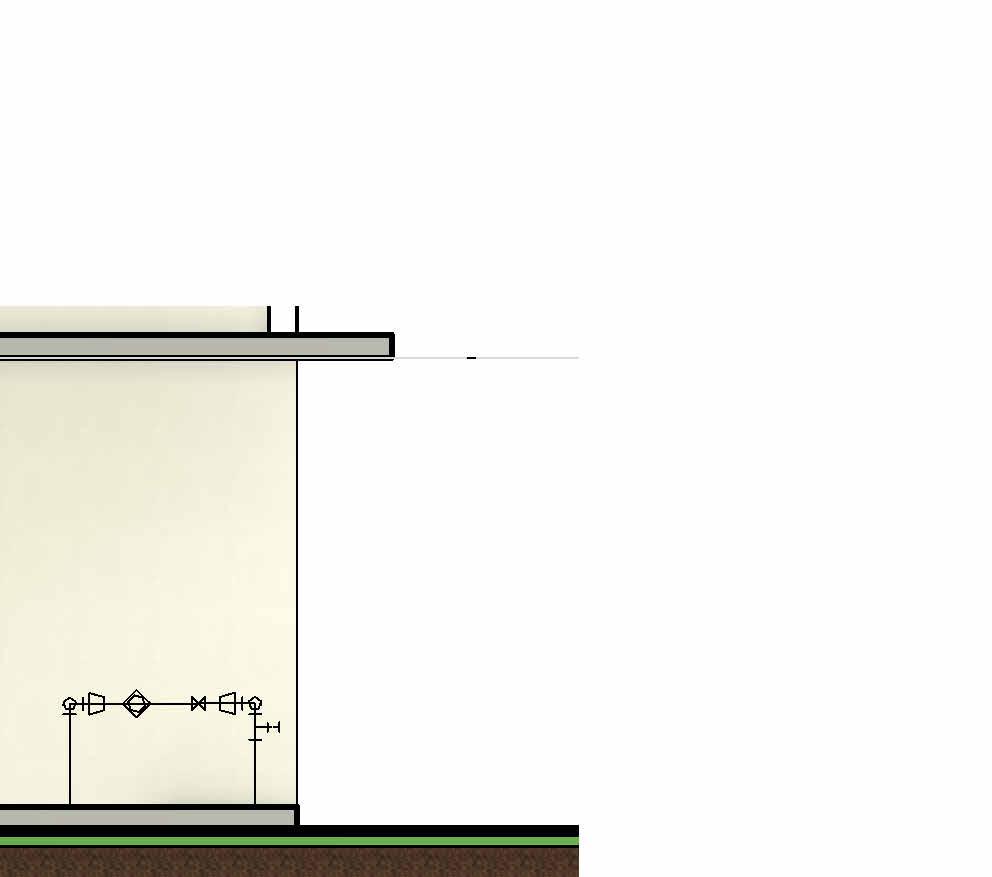

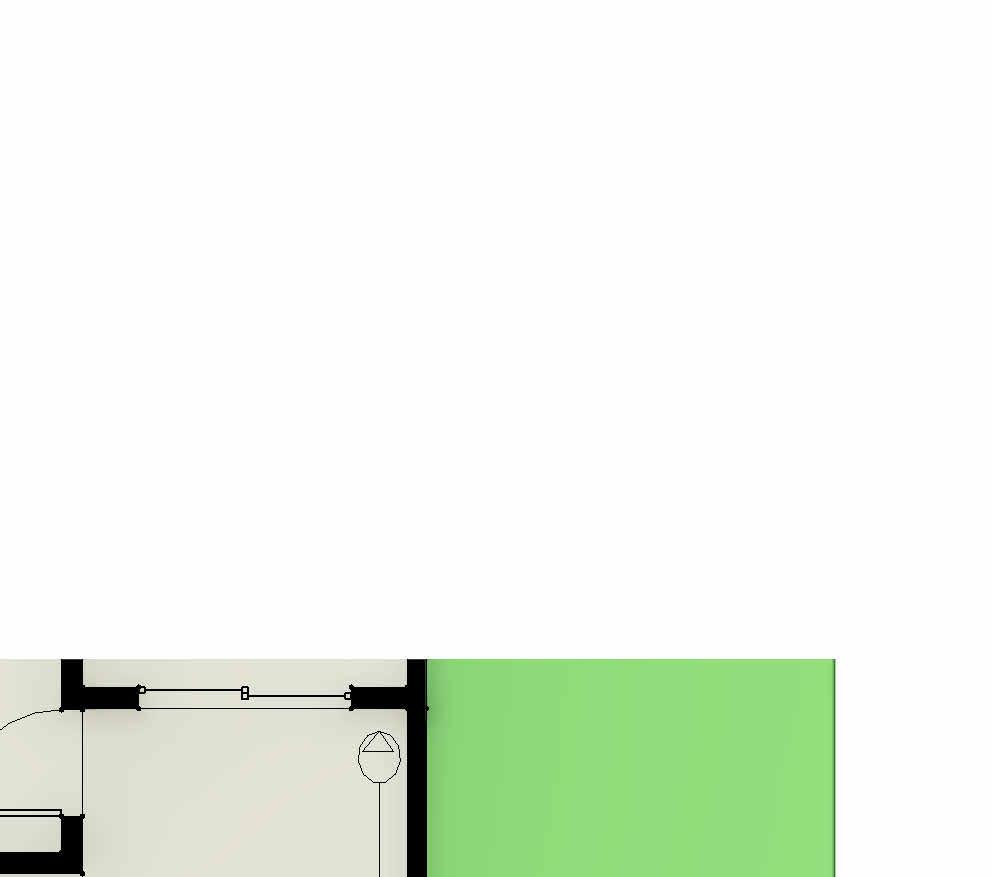

Plano de medidor
Ortega Leon Juan
Miranda Gabriel Javier Arceo Guerra Delmy Elizabeth Instalaciones I Metros
José Cárdenas Barajas #307 Juan José Ríos III
Medidor
Válvula Tee
Codo
Reducción
Tapón macho
Tubería que sube
Valvula check
Valvula flotador
Bomba de 1/2"
Tubería que Baja
