Cálculos: Bomba y de Calentador
REVISADO: ING. ORTEGA LEÓN JUAN
ARQUITECTOS:
ARCEO GUERRA DELMY ELIZABETH
MIRANDA GABRIEL JAVIER
Elaborado por:
Arq. Arceo Guerra Delmy Elizabeth
Arq. Miranda Gabriel Javier Revisado por: Ing. Juan Enrique Ortega León
BOMBA
Cálculo de gasto del equipo
→Q = Capacidad del tinaco / 3600 segundos
→ Q= 5,000Lts/3600 seg
→ Q= 1.38Lts/seg
Cálculo de la potencia de la bomba
HP = capacidad del motor en caballos de fuerza (HP)
Q = gasto medio diario de agua (litros / segundo) = 1.38 Lt/seg
L = Longitud existente entre equipo de bombeo y tinaco
53.20 = Constante de cálculo de eficiencia de bomba
HP → Q x L / 53.20
HP→ (1.38Lts/seg)(20.54 mts)/53.20
HP→0.5328 HP → Equivale a 1/2 HP

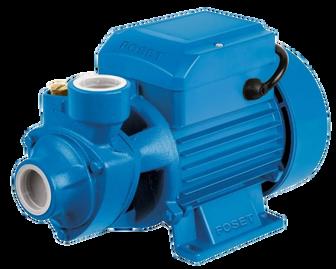

Se instalará una bomba de ½ caballo de fuerza, modelo BOAP-1/2F de la marca Foset. Esta bomba tiene una altura de 15 cm, un peso de 3.76 kg y una capacidad de elevación máxima de 25 metros. Además, ofrece un precio accesible de $493.
Elaborado por:
Arq. Arceo Guerra Delmy Elizabeth
Arq. Miranda Gabriel Javier Revisado por: Ing. Juan Enrique Ortega León
CALENTADORDEAGUA
Volumen de agua caliente requerida al día
→(Volumen de Agua)(1/3)
Volumen de Agua
9 personas x 280(lph)→ 2,520 litros
Volumen de Agua Caliente
(2,520 lts)(1/3) →840 lts Agua Caliente por d
Volumen de agua caliente almacenada
→(Volumen de Agua Caliente)(1/5)
→(840lts)(1/5)→168 lts de capacidad
Capacidad Altura Diámetro Funciona
190 Lts 151.1cm 50 cm Para 5 servicios
Modelo Marca Precio 29v50/630434 Rheem $10,499

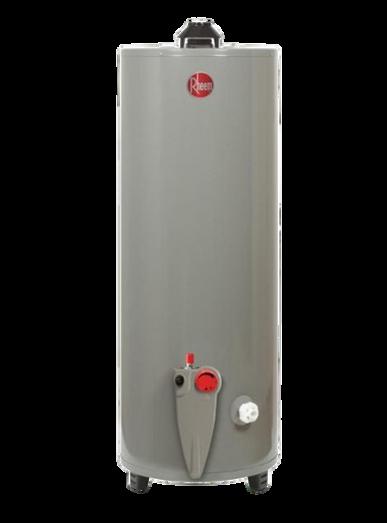

Se dispondrá de un calentador de agua del modelo 29v50/630434 de la marca Rheem, con una capacidad de depósito de 190 lts; con una disponibilidad de 5 servicios. Sus dimensiones son 151.1 cm de altura y un diámetro de 50 cm. Al precio de $10,499
