Camila Burneo Hesse Arquitecta titulada 2O23
Trabajos universitarios
Museo Memorial del Terrorismo en Ayacucho Proyecto final de carrera
Centro gastronómico Misturímac, Rímac Taller VI
Centro cultural, Rímac Taller V
Experiencia laboral
Edificio Multifamiliar en Chacarilla, Surco AyD Inmobiliaria
Infraestructura temporal y modular Lima 2019, Juegos Panamericanos
Mueble de entretenimiento y puerta celosía Freelance, Diseño de interiores
02. 03.
01.
04. 05. 06. CON TENIDO
Año: 2020 - 2022
Autores: Camila Burneo and Andrea Guzman
Temáticas: terrorismo, paisajismo, landart, memorial, museo, espacio público.
Softwares: AutoCAD, Sketchup, Archicad, twinmotion, Illustrator, Photoshop.
01 MUSEO MEMORIAL DEL TERRORISMO EN AYACUCHO
Proyecto final de carrera (tesis) - Sanuario de la Memoria en La Hoyada, Ayacucho
El proyecto se basa en generar una grieta en la tierra, una abertura en el suelo que simboliza la herida abierta dejada por el terrorismo entre los años 1980 y 2000 en la ciudad de Ayacucho, Perú. Una brecha social y cultural, así como una apertura en el espacio - tiempo que permite al visitante viajar al pasado estando en el presente, pero siempre pensando en el futuro. El proyecto pretende generar un impacto tanto urbano como memorial, ser un hito importante en la ciudad, generar sentido de pertenencia e identidad, y promover el desarrollo de la memoria colectiva; con el objetivo de buscar en los ayacuchanos la conciencia, la reflexión, la inclusión y, sobre todo, la reconciliación “para que no vuelva a ocurrir”.
NOTAS:
*El acabado de los muros interiores *El acabado de piso de todos pulido a excepción de los espacios
*El acabado de piso de los
*El acabado de piso de las
*El vidrio utilizado en barandas
*El vidrio utilizado en balcones
*Todo el proyecto está estructurado
*El techo verde es de tipo intensivo
*Bancas de concreto y líneas
LEYENDA
*Ver planos estructurales Estructura principal: placas Estructura secundaria: Losas macizas de 30
m00.6+ TPN 0 0 ± TPN m - TPN m00.6- TPN m00.01- TPN m00.3+ TPN m00. 7 - TPN m00.0± TPN m00.3- TPN m00.6- TPN 00m T m00.7- TPN 00m 6 + TPN
es en concreto expuesto. espacios es de cemento expositivos y las pasarelas. espacios expositivos es cemento pulido color negro. pasarelas es granito lavado color gris oscuro. muros cortinas es vidrio templado de 10mm. las pasarelas e ingresos de luz es vidrio insulado. estructurado en concreto armado. y recorrible (Ver Lámina D-1) techo son las proyecciones de la estructura del proyecto. en Vs y muros de contención de 50cm de grosor. portantes y vigas secundarias techo de 20cm.

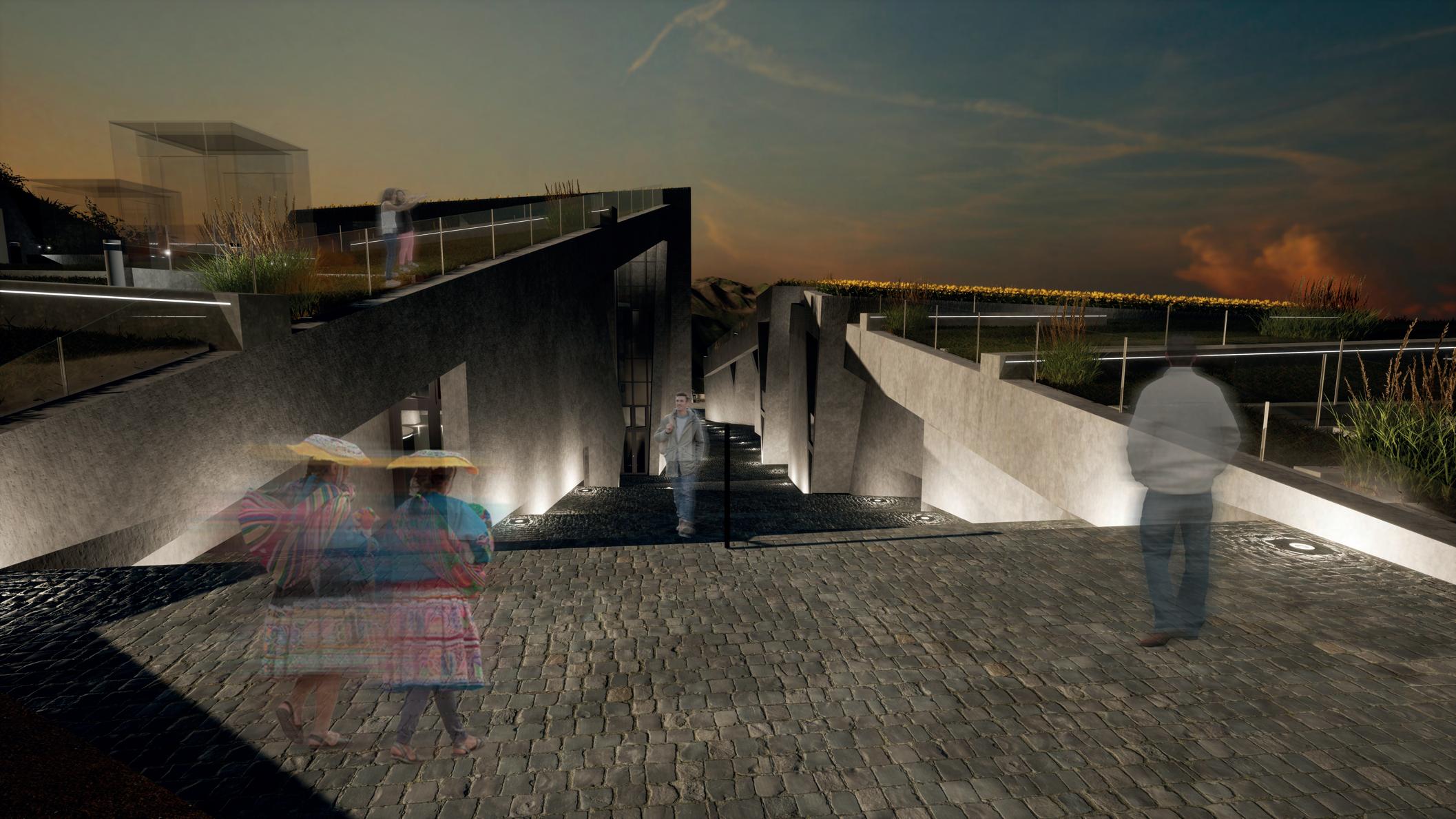

La experiencia del recorrido supone el antes, durante y después del período de violencia; entrando al proyecto desde las exhumaciones, continuando por las exposiciones con un constante juego de luces y sombras, cambios de escalas y vacíos que acompañan la atmósfera de cada sala y, culminando en un gran mirador hacia el entorno natural del exterior de la ciudad de Ayacucho que permite al visitante tener un momento de contemplación de la vida y reconciliación con su historia.
HALL SS. HH. H ALMACÉN LABORATORIO SALA DE EXHIBICIÓN: ARTE SUM TIENDA PASARELA AYACUCHO VIVE PASARELA TERRORISMO SALA MEMORIAL: DESAPARECIDOS SALA DE EXHIBICIÓN TEMPORAL: AYACUCHO VIVE TÚNEL DISCAPACITADOS PLAZA MIRADOR DE LA 1 4 9 3.24 1.76 8.95 1.27 3.20 2.95 2.31 Ascensor de Servicio acabado de caja
3.34 5.90 6.04 9.39 1.53 2.78 3.05 4.56 5.43 7.75 10.23 3.38 3.04 1.00 1.00 6.94 15.98 13.78 14.78 14.16 10.64 9 .30 Piso acabado de piedra extraida del sitio cortada en Piso acabado de piedra extraida del sitio cortada en cuadrados Piso acabado de piedra extraida del sitio cortada en Piso acabado de piedra extraida del sitio cortada en cuadrados Baranda de acero inoxidable pintada en negro mate h=1m Baranda de acero inoxidable pintada en negro mate h=1m pintada negro mate h=1m pintada en Parapeto del mirador jardineras 3.85 1.73 3.33 1.50 4.42 4.86 .30 4.20 4.74 3.62 9.62 5.46 4.76 acabado en concreto expuesto Fachada acabado en concreto expuesto acabado en concreto expuesto Fachada acabado en concreto expuesto Fachada acabado en concreto expuesto Fachada acabado en concreto expuesto Ascensor de Servicio acabado de caja expuesto h=0.5m,a=0.8m expuesto h=0.5m,a=0.8m Banca acabado concreto expuesto h=0.5m,a=0.8m Banca acabado concreto expuesto h=0.5m,a=0.8m expuesto h=0.5m,a=0.8m expuesto h=0.5m,a=0.8m Recorrido exterior en rampa Tierra compactada Recorrido exterior rampa Tierra compactada Recorrido exterior en rampa Tierra compactada Estructura principal en "v" Pasarela, placas de concreto armado Estructura principal en "v" con pasarela, placas de Estructura principal "v" placas de concreto Estructura principal en "v" Placa de conreto armado Estructura principal Placa de concreto armado Viga en "v" secundaria Viga "v" secundaria Muro portante expuesto h=0.5m,a=0.8m Banca acabado concreto expuesto h=0.5m,a=0.8m expuesto h=0.5m,a=0.8m h=0.5m,a=0.8m expuesto h=0.5m,a=0.8m Banca acabado concreto expuesto h=0.5m,a=0.8m Línea de suelo acabado concreto expuesto h=0.1m,a=0.3m Línea de suelo acabado concreto expuesto h=0.1m,a=0.3m expuesto h=0.1m, a=0.3m Línea de suelo acabado concreto expuesto h=0.1m,a=0.3m Línea de suelo acabado concreto expuesto Línea de suelo acabado concreto expuesto h=0.1m,a=0.3m Línea de suelo acabado concreto expuesto Salida de ducto de ventilación Balcón Mampara de vidrio insulado Balcón Mampara de vidrio insulado Ingreso de cenital con viguetas de concreto Ingreso de luz cenital de vidrio insulado pavonado Ingreso de luz cenital de vidrio insulado pavonado Ingreso de luz cenital con elemento en forma cónica *Ver Lámina D-1 Ingreso de cenital con elemento desfasado Ingreso de luz cenital de Ingreso de luz cenital de Baranda Vidrio templado de 10mm Baranda Vidrio templado de 10mm Baranda de vidrio templado 10mm h=1.00m Baranda Vidrio templado de 10mm Cubos de concreto como base para exponer pinturas Banca Piso acabado granito lavado color gris oscuro Piso acabado granito lavado color gris oscuro pulido color negro Piso acabado cemento pulido color negro Piso acabado cemento pulido pulido pulido Piso acabado cemento pulido Piso acabado cemento pulido Piso acabado cemento pulido pulido Pieza memorial compuesta por piedra de Huamanga *Ver Lámina D-1 Muro de contención Muro cortina de vidrio templado sistema stick Elemento de homenaje los desaparecidos Muro interior acabado en concreto expuesto Muro interior expuesto acabado en concreto expuesto Muro interior acabado en concreto expuesto Muro interior expuesto Muro interior expuesto acabado en concreto expuesto Muro interior acabado en concreto expuesto Acabado interior concreto expuesto Muro de contención Circulación principal Piso acabado cemento pulido Baranda de acero inoxidable color negro mate Ingreso Hall Muro cortina de vidrio templado sistema stick Ingreso Zona Terrorismo Muro cortina de vidrio templado sistema stick Salida Zona Terrorismo Muro cortina de vidrio templado sistema stick Ingreso Sala de exhibición temporal Muro cortina de vidrio templado sistema stick Ingreso Sum templado sistema stick Ingreso Tienda templado sistema stick Viga de amarre Concreto armado Estructura principal en con pasarela, placas de concreto armado Estructura principal en "v" con pasarela, placas de concreto armado Estructura principal en "v" placas de concreto armado Vitrina exterior vidrio templado de 12mm Vitrina exterior vidrio templado de 12mm vidrio templado de 10mm vidrio templado de 10mm Muros interiores Acabado en concreto expuesto templado sistema stick Ingreso principal Baranda de vidrio templado 10mm h=1.00m Baranda de vidrio templado 10mm h=1.00m Baranda Vidrio templado de 10mm Ascensor para discapacitados Acabado en caja de vidrio de ventilación Punto más alta del volumen del proyecto Viga de amarre Concreto armado Viga de amarre Concreto armado Viga de amarre Concreto armado Baranda Vidrio templado de 10mm Baranda Vidrio templado de 10mm Vidrio templado de 10mm Baranda Vidrio templado de 10mm Recorrido exterior en rampa Tierra compactada Recorrido exterior rampa Tierra compactada Recorrido exterior en rampa Tierra compactada Recorrido exterior en rampa Tierra compactada Ingreso de luz cenital para patio de almacén 13.87 11.11 4.02 3.07 5.95 11.64 11.71 2.05 4.01 5.73 2.82 8.33 13.98 2.39 4.35 3.55 2.32 2.21 2.98 1.38 3.29 1.74 4.15 1.60 3.42 1.74 3.36 2.89 14.55 1.60

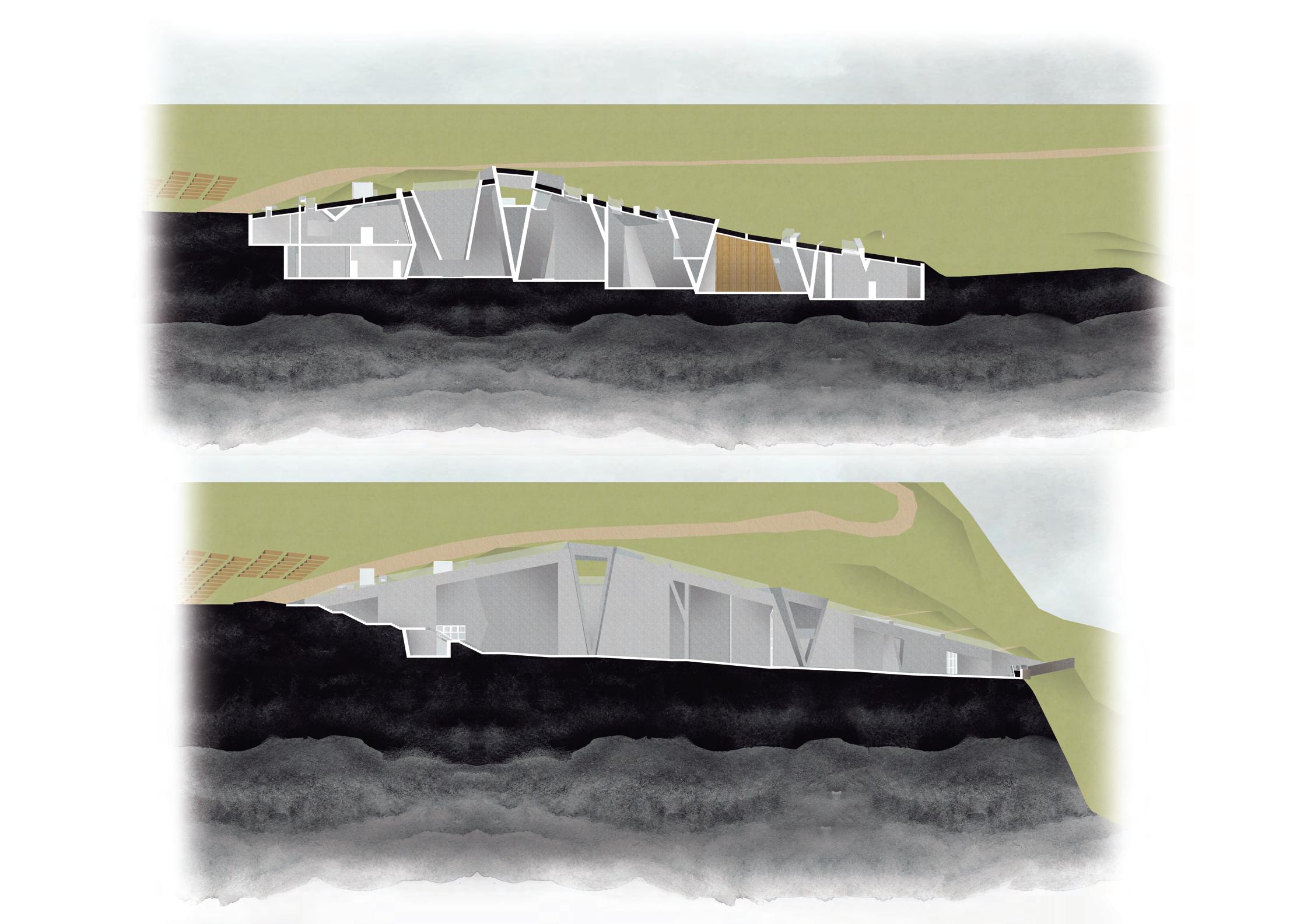

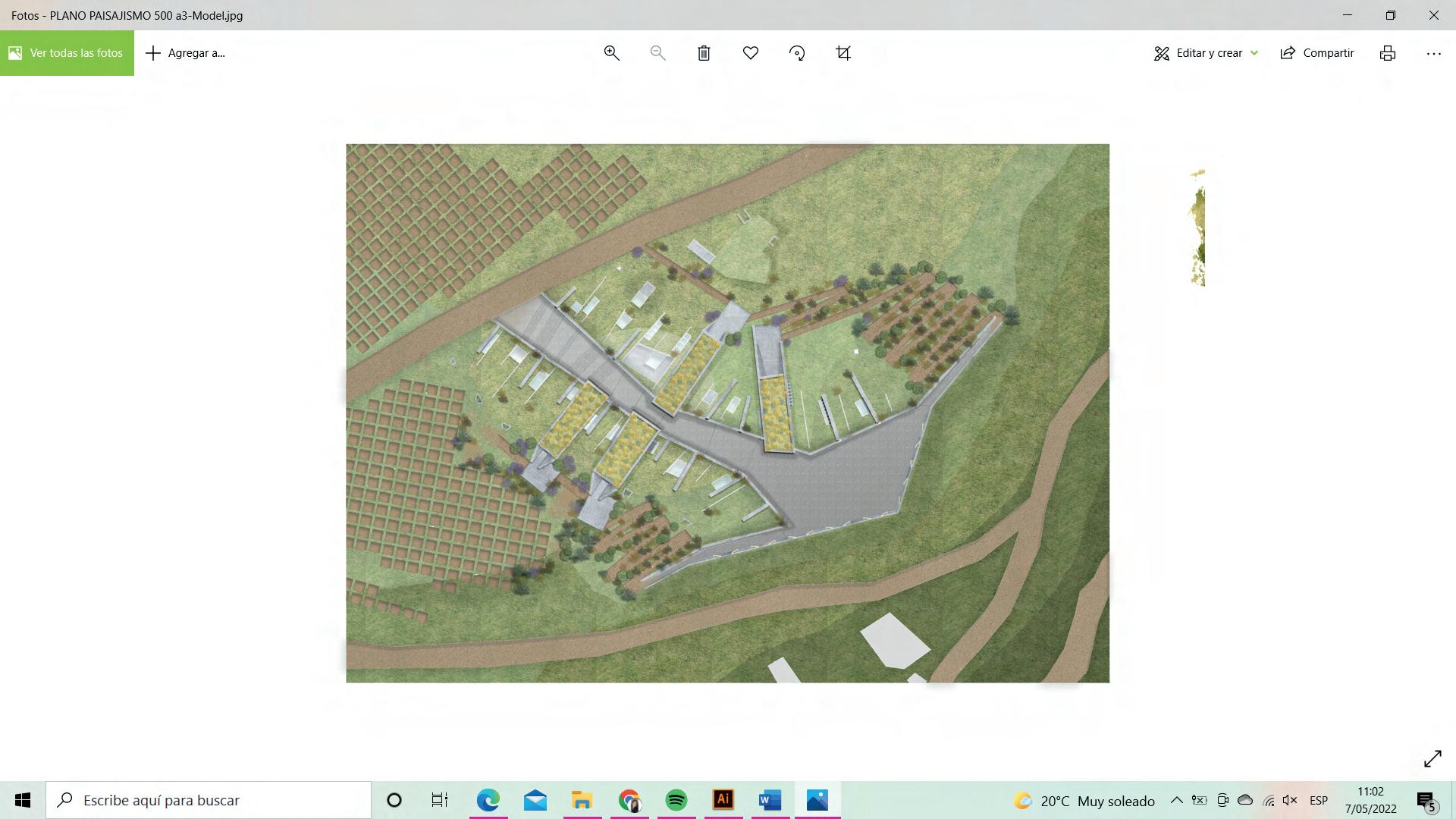

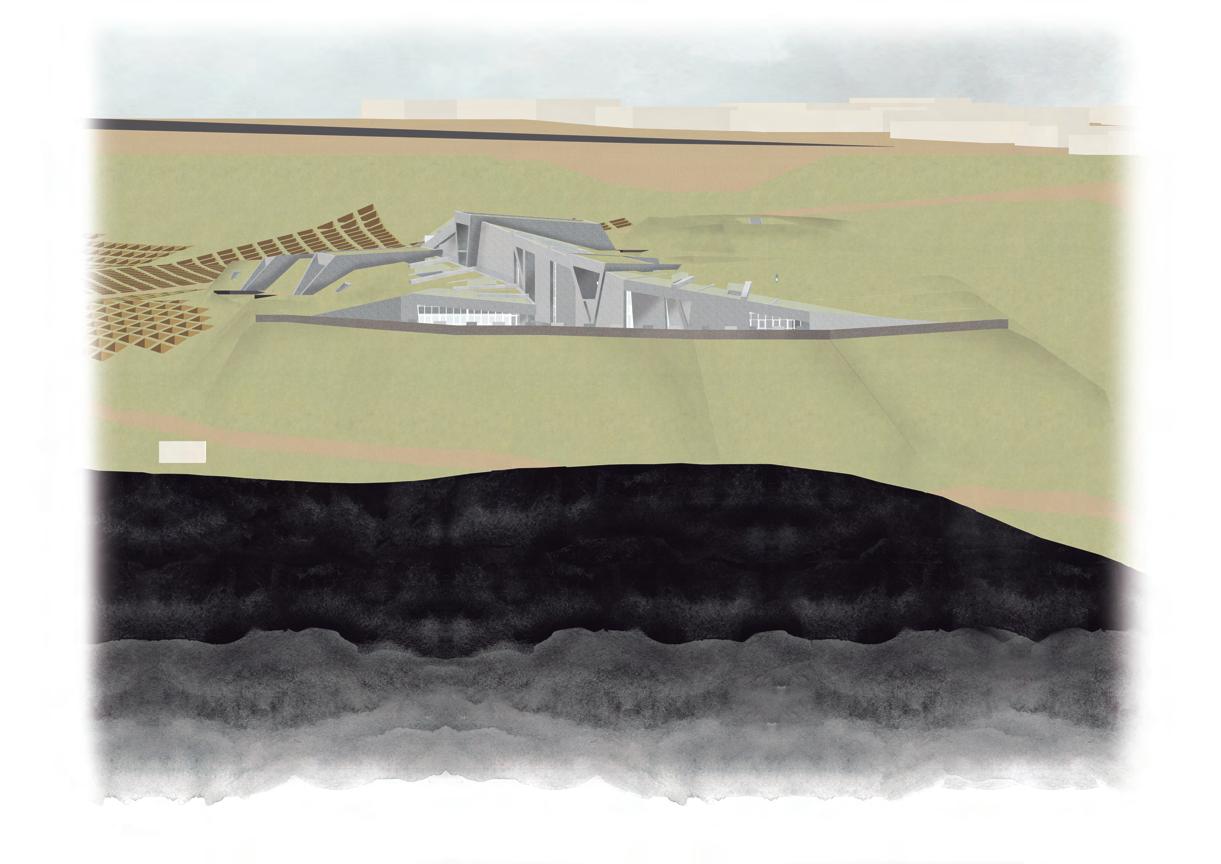

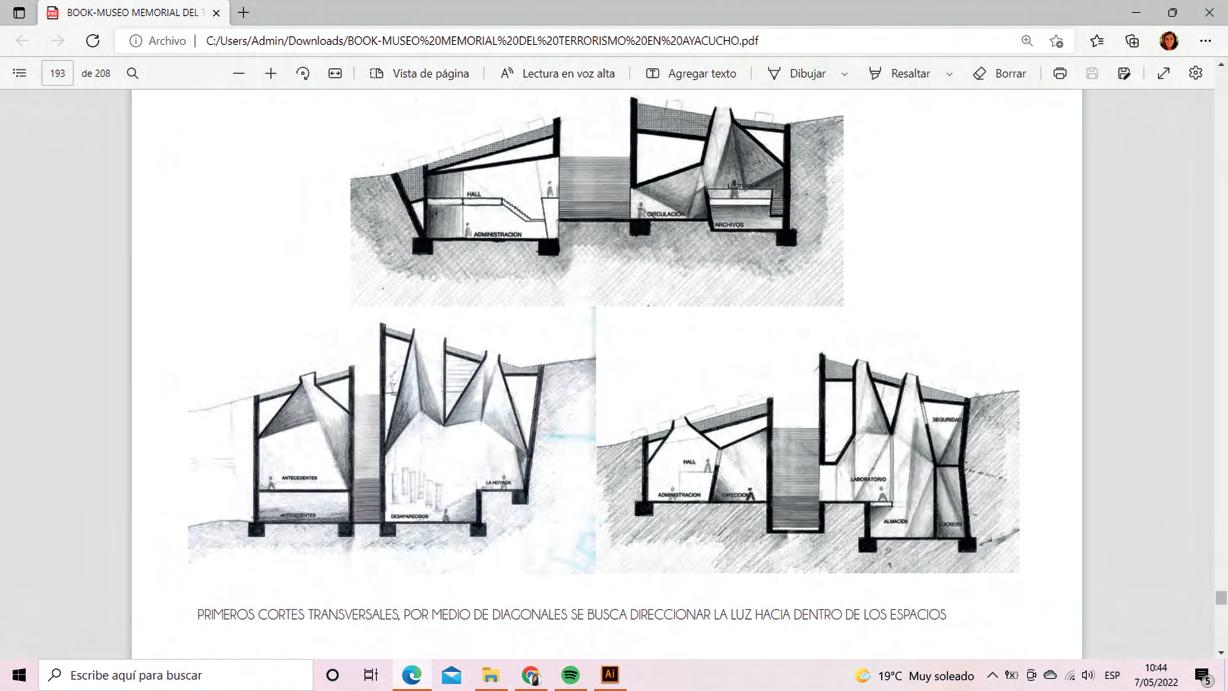

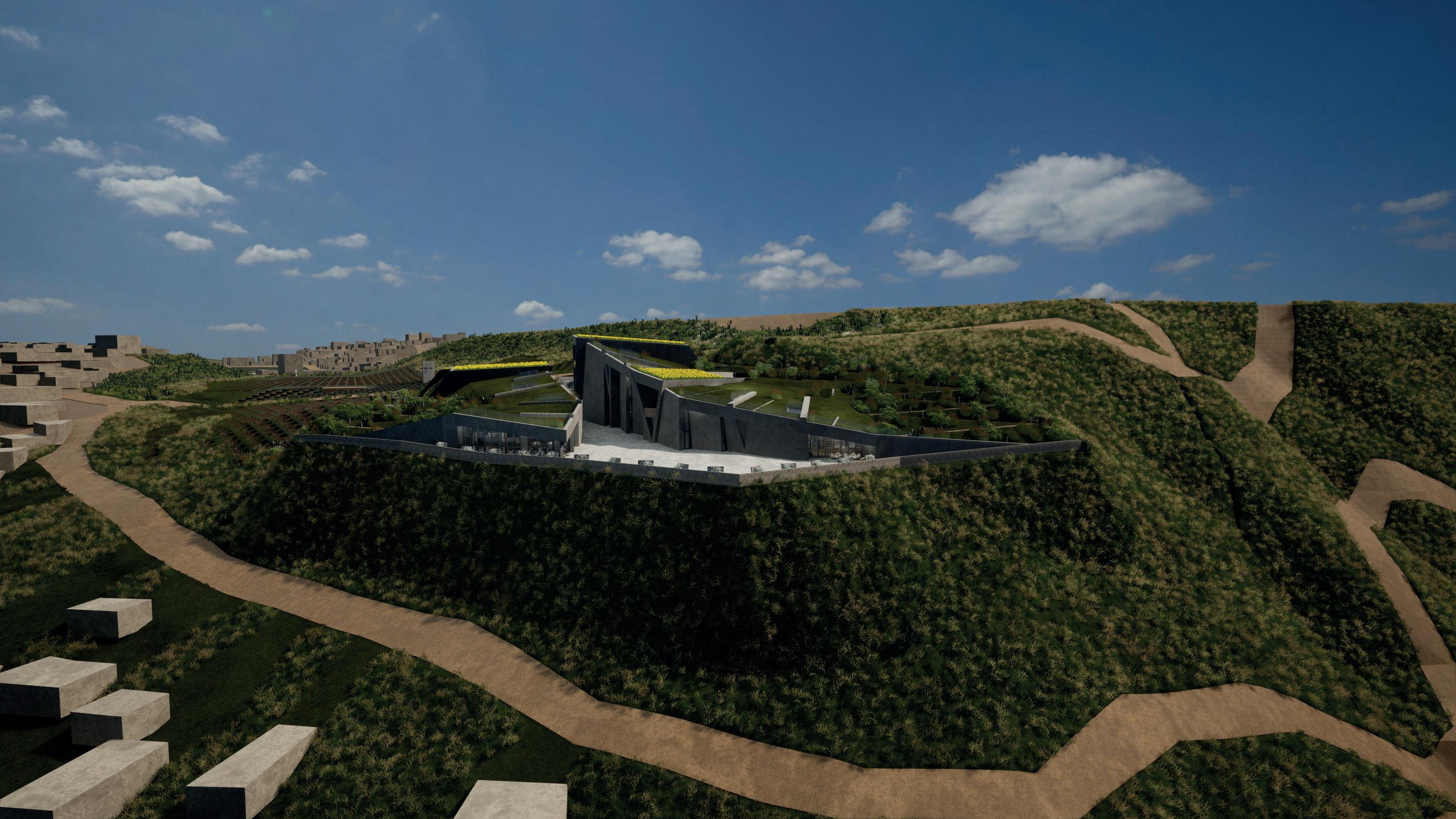

Al ubicarnos en un importante lugar de memoria (Santuario de la Memoria: La Hoyada) ; tomamos la decisión de generar un proyecto que complemente el sitio sin opacarlo, que dialoge con su entorno, lo respete y lo potencie. Por ello, proponemos un edificio subterráneo de carácter monolítico y lenguaje brutalista, que modifica la pendiente natural del cerro, se adapta a su entorno y responde a los principios del Land Art. El proyecto pretende generar un impacto tanto urbano como memorial, ser un hito importante en la ciudad, generar sentido de pertenencia e identidad, y promover el desarrollo de la memoria colectiva; con el objetivo de buscar en los ayacuchanos la conciencia, la reflexión, la inclusión y, sobre todo, la reconciliación “para que no vuelva a ocurrir”.
BURNEO
GUZMÁN
ELEVACIÓN DESDE CAMINO EXTERIOR DEL SANTUARIO m00.0± TPN m00.3m00.6m00.01m00.3+ TPN m00.7m00.6+ TPN
Proyecto de taller VI espacio público.
02
CENTRO GASTRONÓMICO MISTURIMAC
Ubicación: Rimac, Lima, Perú
Autor: Camila Burneo
Temática: Public space
Softwares: AutoCAD, Sketchup, Illustrator, Photoshop.

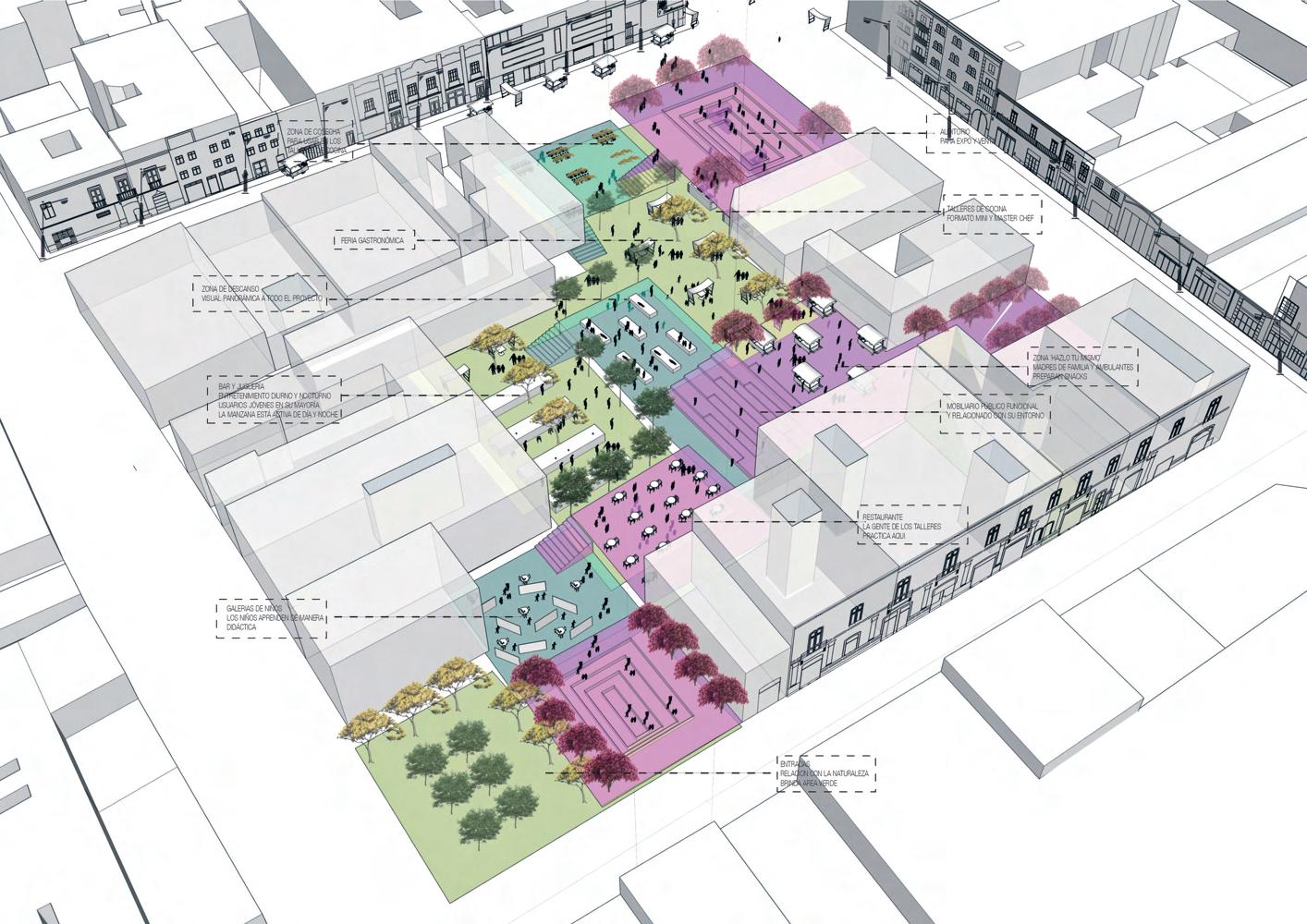

El encargo era intervenir una manzana con equipamiento público, para lo que se planteó un centro gastronómico. Se tuvo en cuenta la irregularidad del terreno, el contexto urbano y el encargo de hacer un espacio público. Por lo tanto, la intención principal fue generar un sistema de plazas con un programa público a través de la arquitectura modular, generar un nivel semipúblico y también generar un nivel más privado para talleres o clases.
El concepto de la propuesta se basa en un postre típico limeño que son las galletas/turrón de miel. Ya que están formados por muchas capas, al igual que el proyecto. Al igual que la galleta, existen 2 plataformas (terrazas con espacios públicos) y el relleno (espacios cerrados).

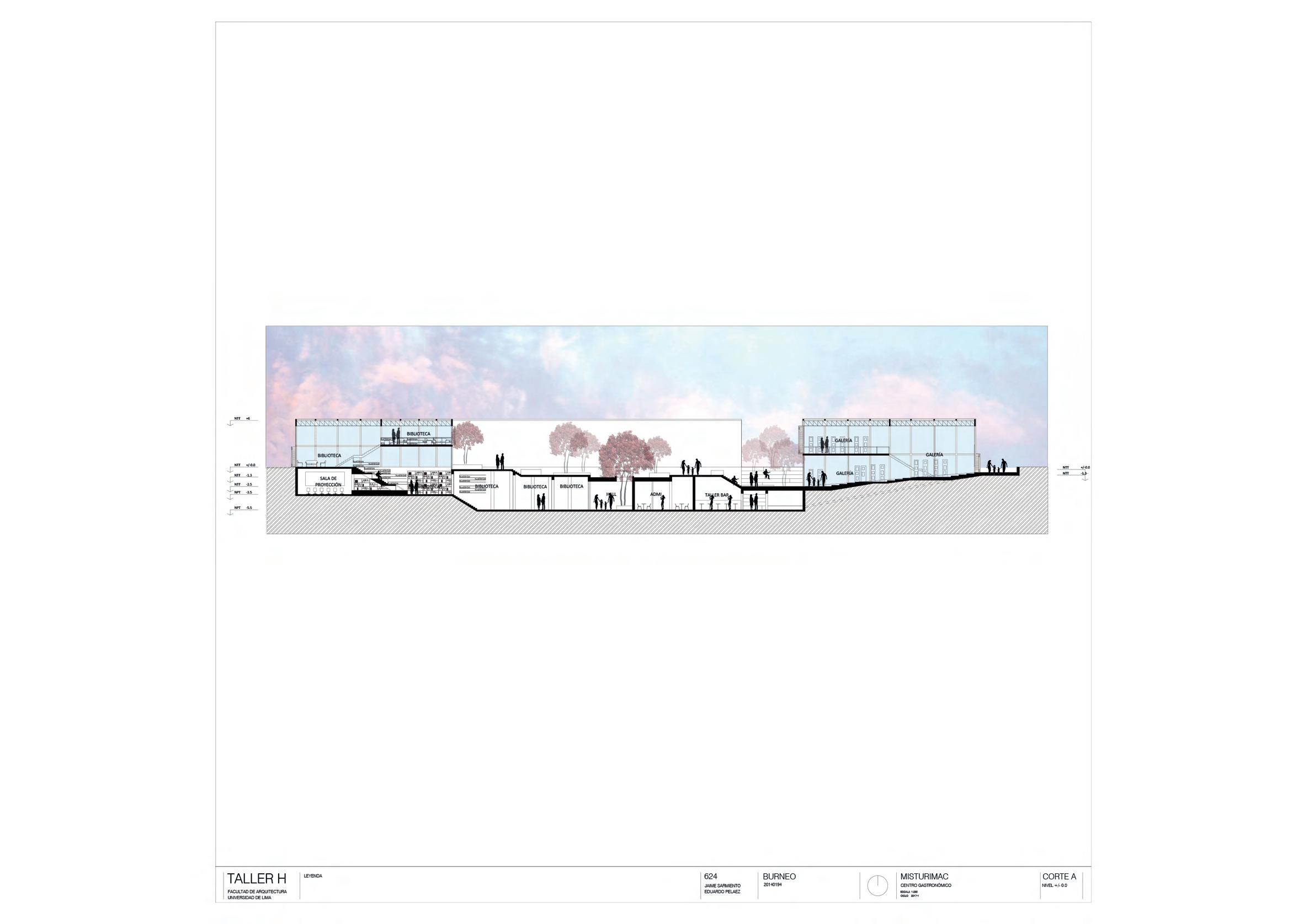

ELEVACION 1 (MARAÑON) ELEVACION 2 (TRUJILLO)
Ubicación: Rimac, Lima, Perú
Autor: Camila Burneo
Temática: Equipamiento cultural

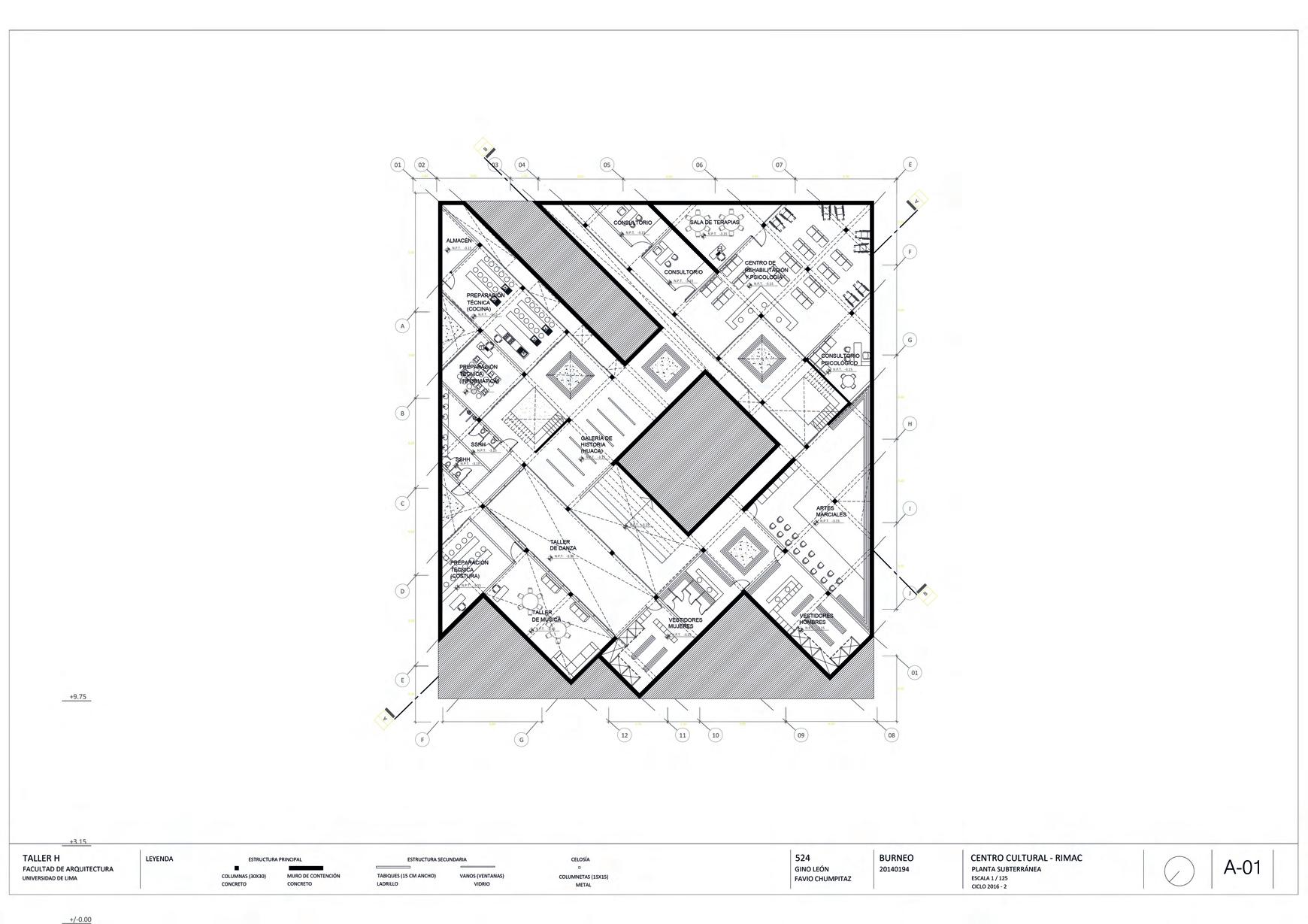

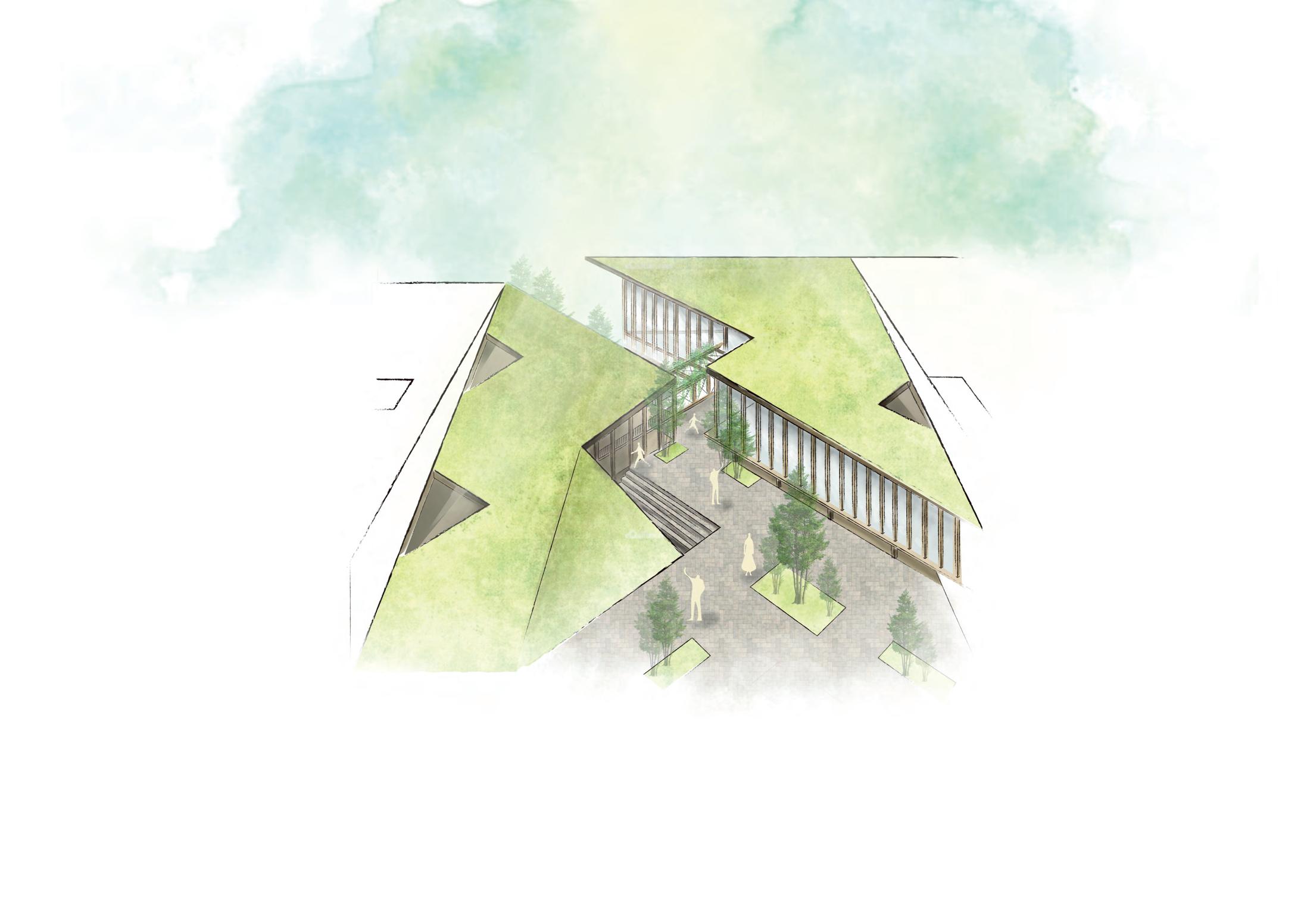

CENTRO CULTURAL
Proyecto de taller V, equipamiento cultural
El encargo era intervenir un terreno cuyo contexto urbano era muy importante ya que constaba de 2 fachadas, una estaba frente a una huaca, por lo que el proyecto debía darle valor y potenciarla.
La intención del proyecto fue poner en valor la Huaca a través de la conexión visual y física del parque ubicado frente a la otra fachada a la Huaca misma. Por ello, se decidió dividir el volumen en 2, jugar con las alturas, las fachadas clásicas de la zona y generar un pasaje del parque a la huaca con una escala peatonal que brindara una experiencia única al usuario.
TALLER H
LEYENDA FACULTAD DE ARQUITECTURA UNIVERSIDAD DE LIMA JAIME SARMIENTO 20140194 EDUARDO PELAEZ CENTRO GASTRONÓMICO ESCALA CICLO2017-1 1:200
624 BURNEO MISTURIMAC
03
DPTO. 301 DETALLE DE COCINA ESC 1/25 REPISA CORTE C - C Campana Decorativa PUERTA PUERTA 0.55 PUERTA 0.10 0.38 0.19 0.19 0.41 0.41 REPISA 1.10 0.10 0.38 0.42 REPISA Cocina 0.75 SALPICADERO DE CUARZO BLANCO POLAR ZOCALO CENEFA CENEFA PARED PINTADA PARED PINTADA PARED PINTADA CORTE A - A REPISA REPISA 0.90 REPISA PUERTA ZOCALO 0.82 0.05 0.38 0.38 CENEFA PARED PINTADA PARED PINTADA 0.55 REPISA REPISA REPISA 0.45 0.38 1.10 CAJON CAJON CAJON CORTE D - D PARED PINTADA CORTE E - E PUERTA ZOCALO PARED PINTADA PARED PINTADA 0.04 0.55 2.18 0.05 1.86 0.42 0.05 0.00 0.90 0.55 0.82 0.05 0.76 0.04 1.42 0.76 1.10 0.22 0.10 Espacio de 60x85cm para lavavajillas 0.86 0.61 0.25 0.94 0.90 0.34 0.47 0.90 1.09 0.60 0.70 1.09 0.80 0.82 0.38 E E D D B C C A A ZOCALO PLANTA 0.51 0.50 0.92 0.50 0.47 0.90 FILTRO PURIFICADOR DE AGUA 0.68 0.34 0.90 0.61 0.47 0.90 1.18 0.30 0.58 0.52 0.61 0.70 0.70 0.86 1.39 0.86 B ZOCALO TABLERO ELECTRICO CORTE B - B IT TP TV 0.10 0.76 0.55 0.40 1.40 0.30 1.10 PARED PINTADA PARED PINTADA PARED PINTADA REPISA Espacio para refrigeradora de tres puertas 91.2cm TC 0.04 1.32 0.47 0.10 0.80 0.10 CENEFA 0.30 Espacio de 91.2cm refrigeradora de tres puertas ZOCALO VINERA PUERTA ZOCALO 0.75 1.40 0.10 0.45 0.70 0.41 0.20 CAJÓN 1.01 PUERTA PUERTA PUERTA PUERTA VINERAVINERAVINERA 0.53 0.42 0.10 0.86 0.60 0.70 PUERTA CENEFA PUERTAPUERTAPUERTA 0.60 1.86 DESPENSA MUEBLE TORRE REFRIGERADORA ENCIMERA 05 HORNILLAS HORNO ELECTRICO MICROONDAS REPISA REPISA REPISA REPISA REPISA 0.45 0.38 REPISA FIJO 0.10 0.10 0.04 0.38 0.58 0.10 0.76 0.10 1.32 0.04 0.96 0.04 0.76 0.10 0.41 0.05 1.45 0.40 0.47 0.70
Detalle de cocina, planos as built, edificio Conde de La Vega 159
Ubicación: Conde de la Vega 159, Batallón Callao Sur 352, Córdoba 134
Chacarilla, Surco
Empresa: AyD Inmobiliaria
Cargo: Arquitecta junior
Encargos: Detalles, planos as built, diseño de interiores, Diseño de muebles, planos comerciales, compatibilización, coordinación, supervisión de acabados.
Softwares: AutoCAD, Photoshop
CRM Hubspot, Excel
Detalle del Lobby, edificio Conde de La Vega 159
Estuve involucrada en el área de arquitectura, post - venta y venta, siempre fui muy proactiva y de rápido aprendizaje.
En arquitectura apoyé en cuanto a los planos as - built en la obra en etapa de acabados, también hice propuestas de áreas como la cocina para los clientes.
Realicé detalles, diseño de muebles como el lobby, compatibilización de planos, coordinación directa con clientes (venta y post - venta) y con los operarios para la correcta ejecución de la obra.
04
EDIFICIO MULTIFAMILIAR
05 INFRAES TRUCTURA TEMPORAL
Empresa: Lima 2019, Juegos Panamericanos y Parapanamericanos.
Cargo: Asistente de arquitectura
Encargos: Detalles, diseño de flujos, coordinación con contratistas y áreas funcionales en inglés, compatibilización de planos.
Softwares: AutoCAD, Sketchup, Illustrator, Photoshop, Word y Excel.
Estuve involucrada en el área de Overlay (Infraestructura temporal de los Panamericanos y Parapanamericanos Lima 2019.Trabajé junto a ARUP y el MTC. Estuve como asistente de arquitectura y como arquitecta junior en el Cluster de sedes de ceremonias y entrenamiento. Apoyé con levantamientos de las sedes existentes, compatibilización de planos, diseño de flujos y distribución modular, cortes, plantas, elevaciones, detalles, y planos

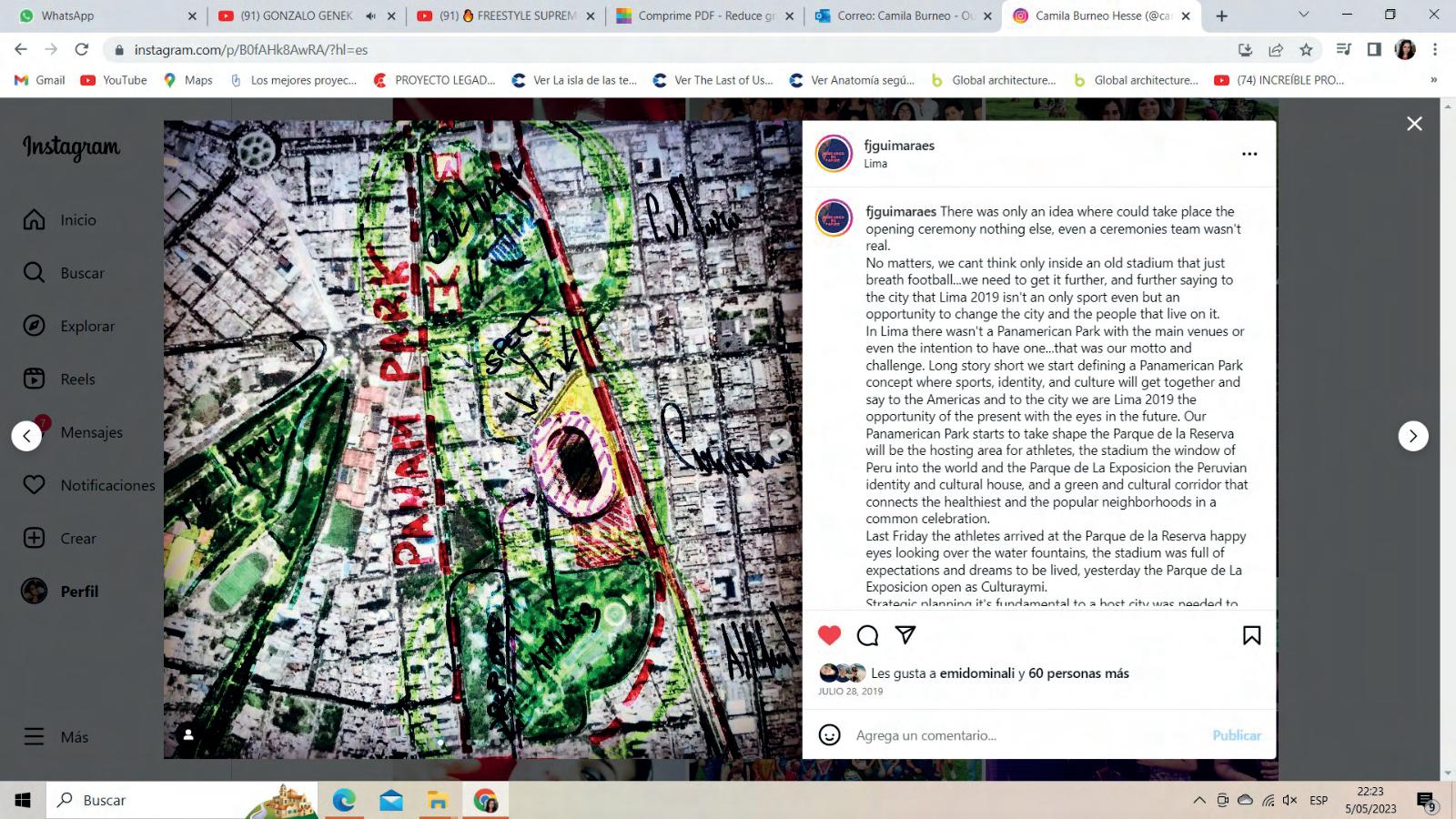

Boceto del Panam park en el Parque de la Exposición

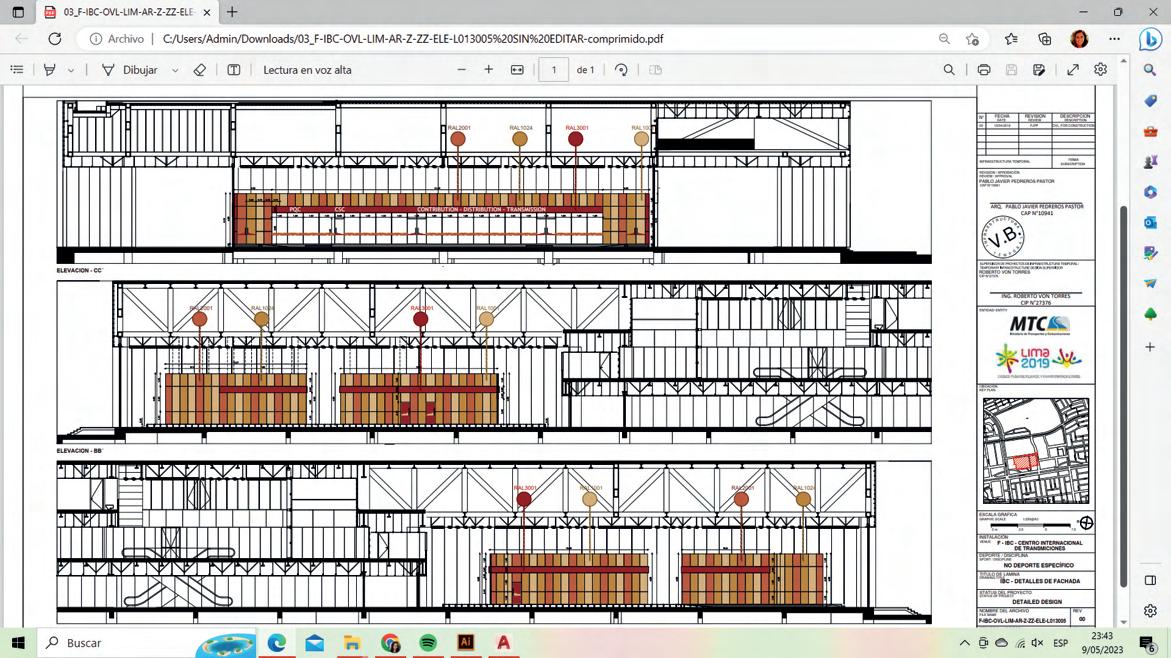

Detalle de fachada del Broadcast center ubicado en el Lima Convention Center
2ACatering Storage / Almacén de Catering
2B Hydra�on / Hidratación
3 Recinto de Limpieza Y Residuos Sólidos /
Clean and Waste Compound
4 Recinto de Logís�ca / Logis�cs Compound
6Ambulancia Atletas / Athletes Ambulance
6A Estacionamiento ambulancia / Ambulance Parking
7Área Médica de Atletas / Athletes Medical Area
8Operaciones de Tecnología de la Sede /
Venue Technology Opera�ons (VTO)
10Recinto de Mantenimiento / Site Management Compound
10ABaños y duchas Mantenimientos / Toilets & showers
Site Management
11 Centro de Ges�ón de Operación de la Sede /
Venue Opera�on Centre (VOC)
12Centro de Comunicaciones de Sede / Venue Communica�ons Centre (VCC)
14Area de la Fuerza Laboral / Workforce Area
18 Control de vehículos / Vehicle Screening Area (VSA)
19Control de Acceso Peatonal/Pedestrian Screening Area (PSA)
20Centro de Comando de Seguridad de la Sede / Venue Security Command Centre (VSCC)
-THEFURNITUREPRESENTEDINTHISDRAWINGISFORSPACEREFERENCE
ONLY.FF&E (FURNITURE, FITTINGS& EQUIPMENT) ANDTECHNOLOGY REQUIREMENTSTOBEPROVIDEDBYLOGISTICSANDTECHNOLOGYFASAND WILL BE REPRESENTED IN OVERLAY BOOK 4. -THEDESIGNOFTHERAMPSANDTEMPORARYSTAIRSSHOWNINTHIS DRAWINGISONLYINDICATIVE.THEDESIGNWILLBEDEVELOPEDWHEN MOREINFORMATIONISOBTAINEDABOUTTHEEXISTINGTOPOGRAPHYAND OTHERFACTORSTHATINFLUENCETHECHARACTERISTICSOFTHESE ELEMENTS.
-LOSMUEBLESPRESENTADOSENESTEDIBUJOSONPARAREFERENCIA ESPACIALSOLAMENTE.FF&E(MUEBLES,ACCESORIOSYEQUIPOS)Y REQUISITOSDETECNOLOGÍAASERPROPORCIONADOSPORAFSDE LOGÍSTICA Y TECNOLOGÍA Y SERÁN REPRESENTADOS EN EL OVERLAY BOOK 4. -ELDISENODELASRAMPASYESCALERASTEMPORALESMOSTRADASEN ESTEDIBUJOESSOLAMENTEINDICATIVO.ELDISENOSEDESARROLLARA CUANDOSEOBTENGAMAYORINFORMACIONACERCADELATOPOGRAFIA EXISTENTEYOTROSFACTORESQUEINFLUYANENLASCARACTERISTICASDE ESTOS ELEMENTOS
22Estacionamiento / Parking areas
25Área de Atletas / Athletes Area
25A Almacen Depor�vo
26Área de Calentamiento/ Warm Up Area
27Área de Entrenamiento / Training Area
areas 34Zona Mixta de Prensa /
Mixed Zone 43 Parada de Atletas / Athletes Drop off 47 Área de Inducción / Briefing Area 68 Baños Portá�les / Portable Toilets 136 Prensa / Media •• ••••• •• ••••• •• •••••••••• •• ••• •• ••••••••••••••••••••••••••••••••••• 19 3 43 6A 7 2B 27 8 11 12 14 20 2B 2B 2B 2B 25A 10 25 27 27 27 27 27 27 2A 25A 28 2B •• •••• •••••••••••• •••••••••••••••••••• •• •• •• •••••• •• •••• •••• ••• •••••• •• ••••••••••••••••••••••••••••••••••••• ING. ROBERTO VON TORRES CIP N°27376 ARQ. W.X.Y.Z. CAP N°000000 •• • •• •••••••• •• •• •••••••••••••••• •• •• ••••••••••••• •••••••••••••••••• •••• •••••••••••• ••••••••••• •••••••••••••••••••••••••••••••••••••• ••• ••••• I N F R A EST R U C T URA T E M P O R A
28 Areas de la Federacion Internacional/IF
Press
Plano de la primer planta de la sede de Videna (Flujos y distribución)
Ubicación: Valle Hermoso, Surco
Cargo: Arquitecta independiente
Encargos: Diseño de mueble de entretenimiento para sala de estar y puerta celosía para división de zona pública y privada.
Softwares: Archicad, Lumion
06
DISEÑO DE INTERIORES

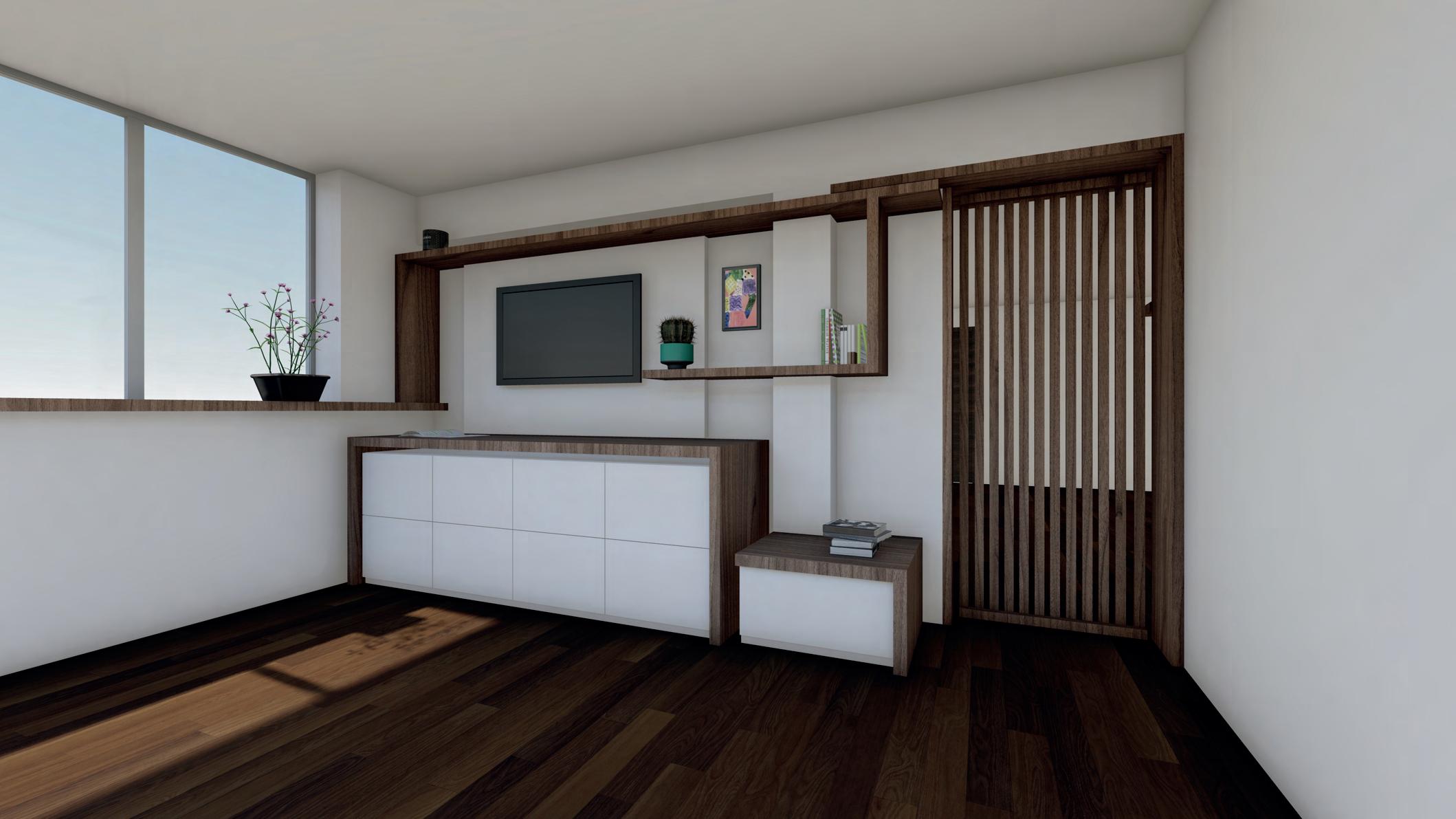

Diseño de interiores para sala de estar Mueble de entretenimiento y puerta celosía
El encargo fue diseñar un mueble de entretenimiento que conversara con una puerta celosía. Se tenía un presupuesto ajustado y el cliente quería un diseño diferente, fuera de lo normal y con bastante espacio de almacenamiento. Al tener un espacio pequeño, se hizo uso de un diseño lineal para visualmente agrandarlo. El cliente quería un espacio multifuncional, que no solo fuera sala de estar sino que se pudiera convertir también en escritorio o comedor de diario, para lo que se diseñó una barra móvil.

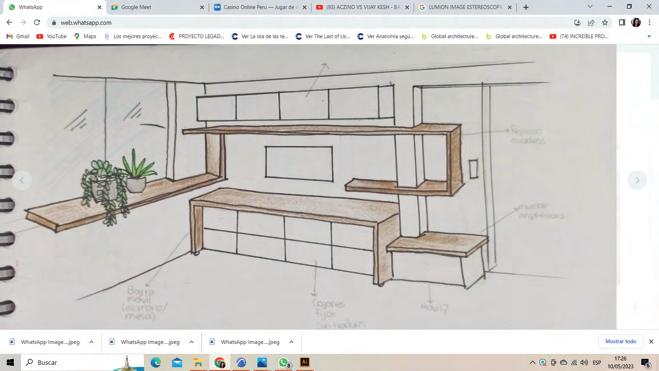

Boceto inicial
