PROYECTO HUMANIDARIA

1.1 Narrativa visual - Concepto

1.2 lmplantacion - Relación con las calles

1.3 Plantas - Cortes - Fachadas

1.4 Maqueta - Render

PROYECTO BELLAVISTA

1.1 Proyecto - Concepto

1.2 Modulación

1.3 Plantas - Cortes - Fachadas

1.4 Renders - Interiores - Exteriores

01 02

DISEÑO I HUMANIDARIA

1.1 NARRATIVA VISUAL CONCEPTUALIZACIÓN

01

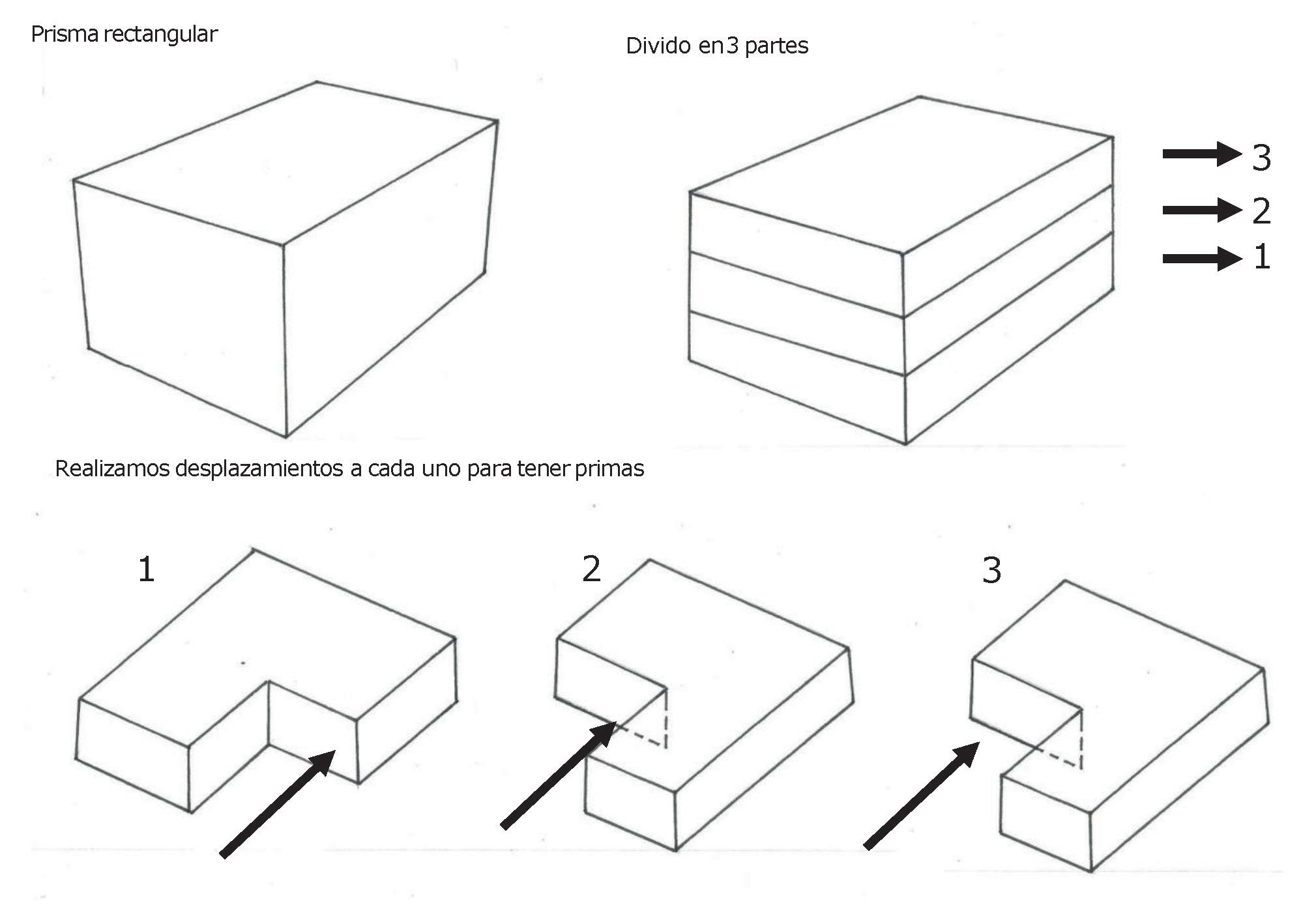

PRISMA RECTANGULAR

DIAGRAMA I CONCEPTUALIZAIÓN

DESPLAZAMIENTO PARA GANAR VISTas

INGRESO COCINA COMUNITARIA

INGRESO FAMILIAS

INGRESO FAMILIAS MONOPARETAL

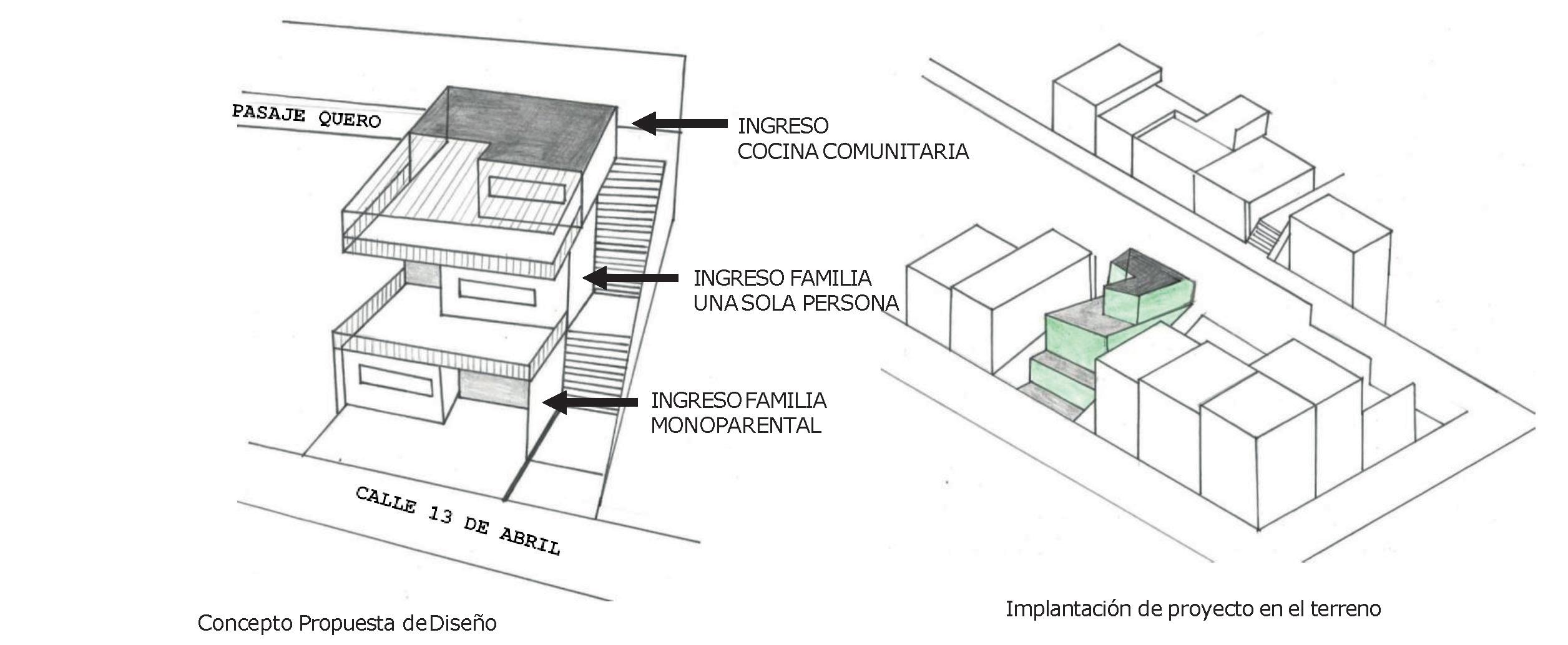

CONCEPTO

IMPLANTACION DEL PROTECTO EN EL TERRENO

EL SITIO DE ESTUDIO, EN UNA LADERA ABRUPTAMENTE INCLINADA Y CON UNA AMPLIA PERSPECTIVA SOBRE EL PLANO DE LAS PLATAFORMAS A LA CIUDAD. EN BASE A ESTA TOPOGRAFÍA, MUROS DE TERRAZAS QUE CREAN SIMULTÁNEAMENTE UN TERRITORIO DOMADO, FORMAN LA ESTRUCTURA BÁSICA DE LA CASA, Y SE ANCLAN EN LA LADERA. SIGUIENDO LA LÍNEA DE LA LADERA ALREDEDOR DE LOS MUROSDE LAS TERRAZAS UNO LLEGA A LA ENTRADA DE CADA ESPACIO AINTERVENIR EN RELACIÓN A LAS NECESIDADES Y ESPACIOS A UTILIZAR. EN ESTE PUNTO, EL SEGUNDO MUROTERRAZA CREA UN ESPACIO PARA LA ZONA DE ACCESO Y ZONA COMUNAL, ELQUE LLEVA A LA CASA POR DEBAJO DELTECHO EN VOLADIZO, CREANDO ASÍ UNA LÍNEA DE VISIÓN A TRAVÉS DE LA OTRA CARA Y HACIA LA CIUDAD, ESTA LÍNEA SERÁ CONFORMADA COMO ACCESIBILIDAD A SUS PLATAFORMAS O TERRAZAS COMO TAL DESPLAZÁNDOSE A LO LARGO DE LA CASA CONSTITUYENDO SU COLUMNA VERTEBRAL, DONDE A SU VEZ LAS TERRAZAS DAN HACIA EL FRENTE DE LA PLANTA CON VISUALES EXCEPCIONALES A LA CIUDAD Y AL ENTORNO COMO TAL, MIENTRAS QUE EL MISMO MURO FORMA LA PARTE TRASERA QUE ESTABILIZA EL ESPACIO DE ESTA PLANTA, POR LO QUE LA LADERA DETRÁS DE LA CASA SE CONVIERTE EN UN ELEMENTO TANGIBLE.LAS DISTINTAS PROYECCIONES DE LOS TECHOS FORMAN TERRAZAS Y TECHOS QUE SOBRESALEN, CREANDO ESPACIOS EXTERIORES ESPECÍFICOS COMO CONTRAPARTES A CADA ESPACIO INTERIOR. ESTE EFECTO MOLDEA EL CARÁCTER DE LOS ESPACIOS INTERIORES.

DIAGRAMA I CONCEPTUALIZAIÓN

1.2

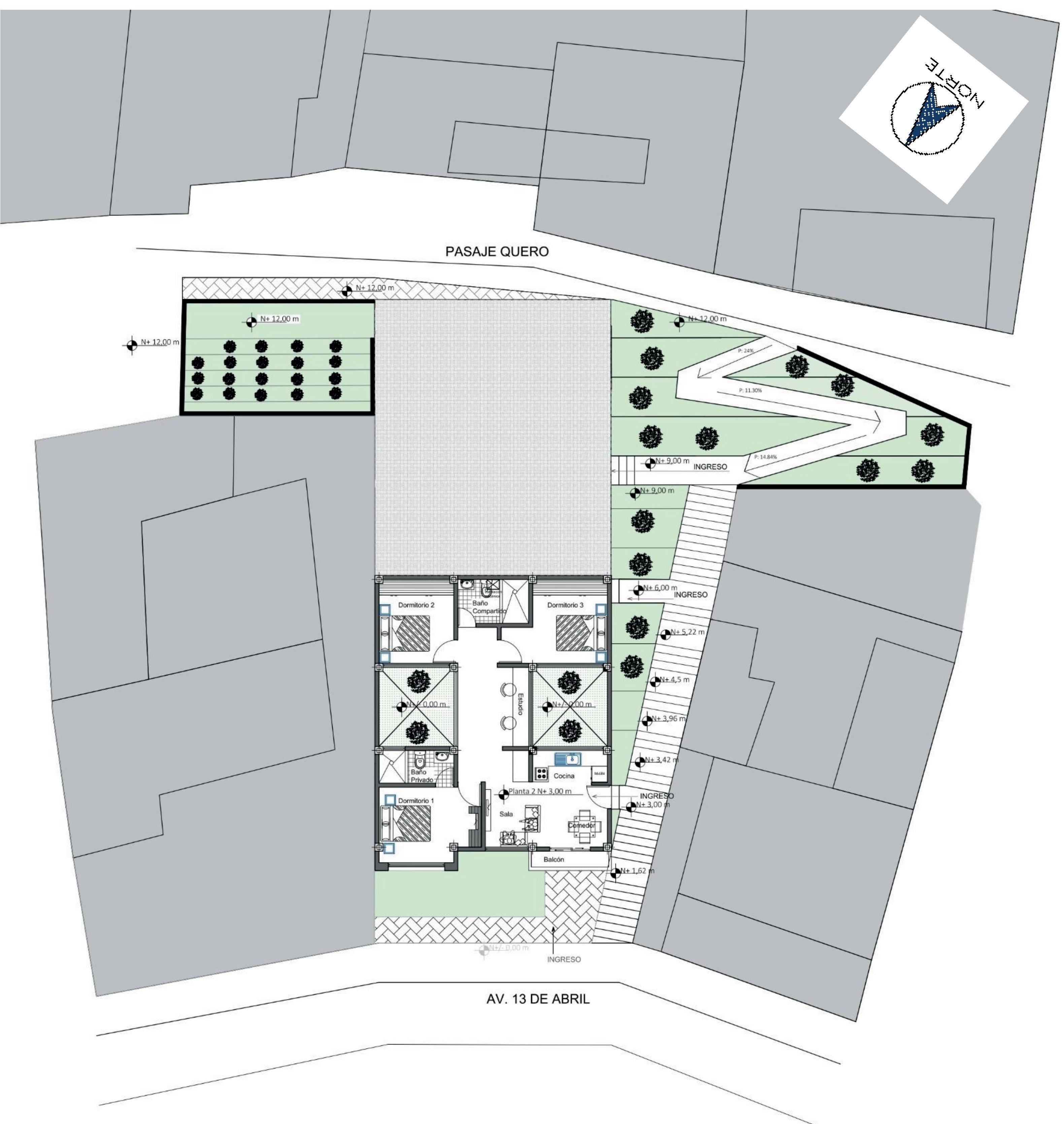

IMPLANTACIÓN - RELACIÓN CON LAS CALLES

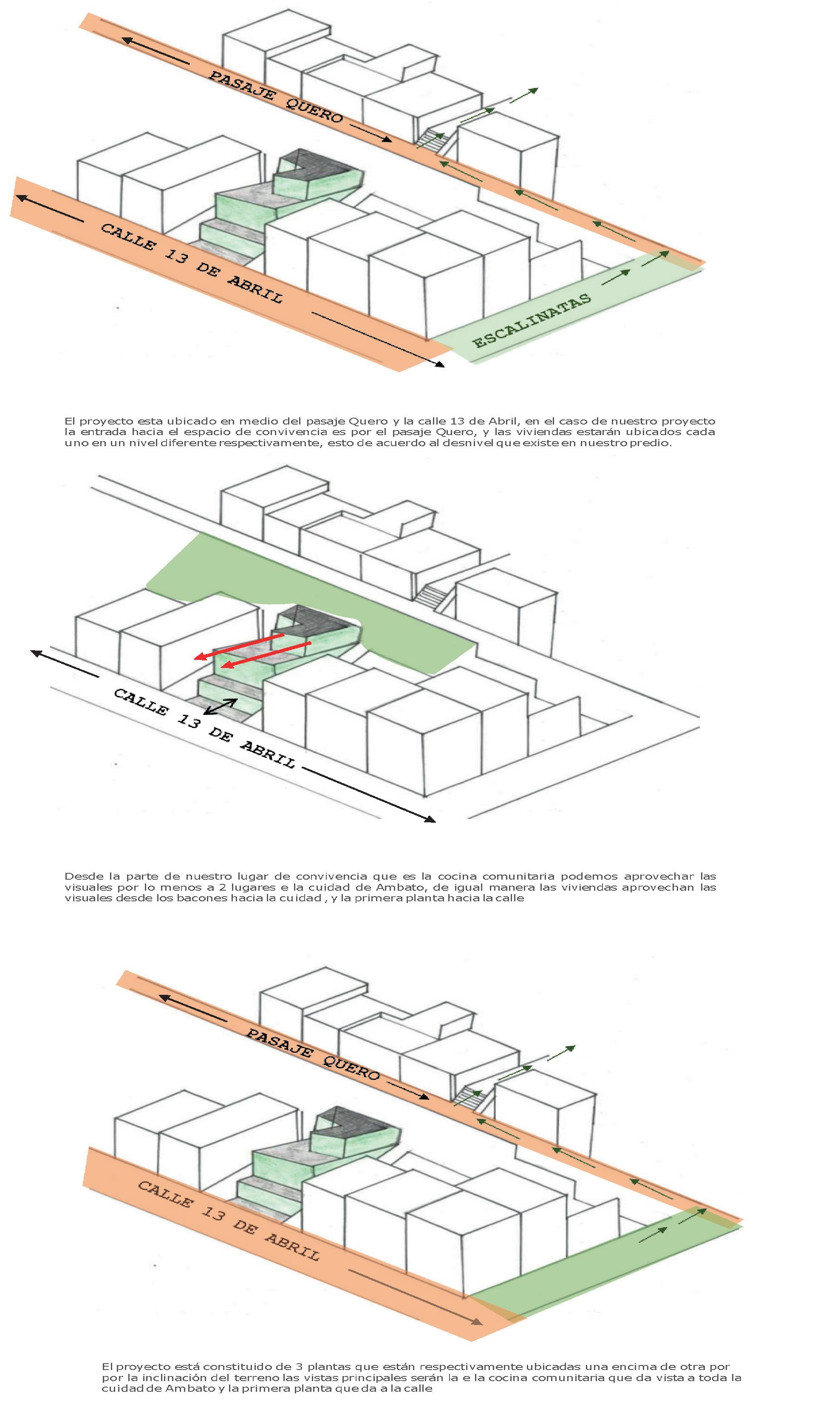

EL PROYECTO ESTA UBICADO EN MEDIO DEL PASAJE QUERO Y LA CALLE 13 DE ABRIL, EN EL CASO DE NUESTRO PROYECTO LA ENTRADA HACIA EL ESPACIO DE CONVIVENCIA ES POR EL PASAJE QUERO, Y LAS VIVIENDAS ESTARÁN UBICADOS CADA UNO EN UN NIVEL DIFERENTE RESPECTIVAMENTE, ESTO DE ACUERDO AL DESNIVEL QUE EXISTE EN NUESTROPREDIO.

DESDE LA PARTE DE NUESTRO LUGAR DE CONVIVENCIA QUE ES LA COCINA COMUNITARIA PODEMOS APROVECHAR LAS VISUALES POR LO MENOS A 2 LUGARES E LA CUIDAD DE AMBATO, DE IGUAL MANERA LAS VIVIENDAS APROVECHAN LAS VISUALES DESDE LOS BACONES HACIA LA CUIDAD,Y LA PRIMERA PLANTA HACIA LA CALLE

EL PROYECTO ESTÁ CONSTITUIDO DE 3 PLANTAS QUE ESTÁN RESPECTIVAMENTE UBICADAS UNA ENCIMA DE OTRA POR POR LA INCLINACIÓN DEL TERRENO LAS VISTAS PRINCIPALES SERÁN LA E LA COCINA COMUNITARIA QUE DA VISTA A TODA LA CUIDAD DE AMBATO Y LA PRIMERA PLANTA QUE DA A LA CALLE IMPLANTACIÓN I RELACIÓN CON LAS CALLES

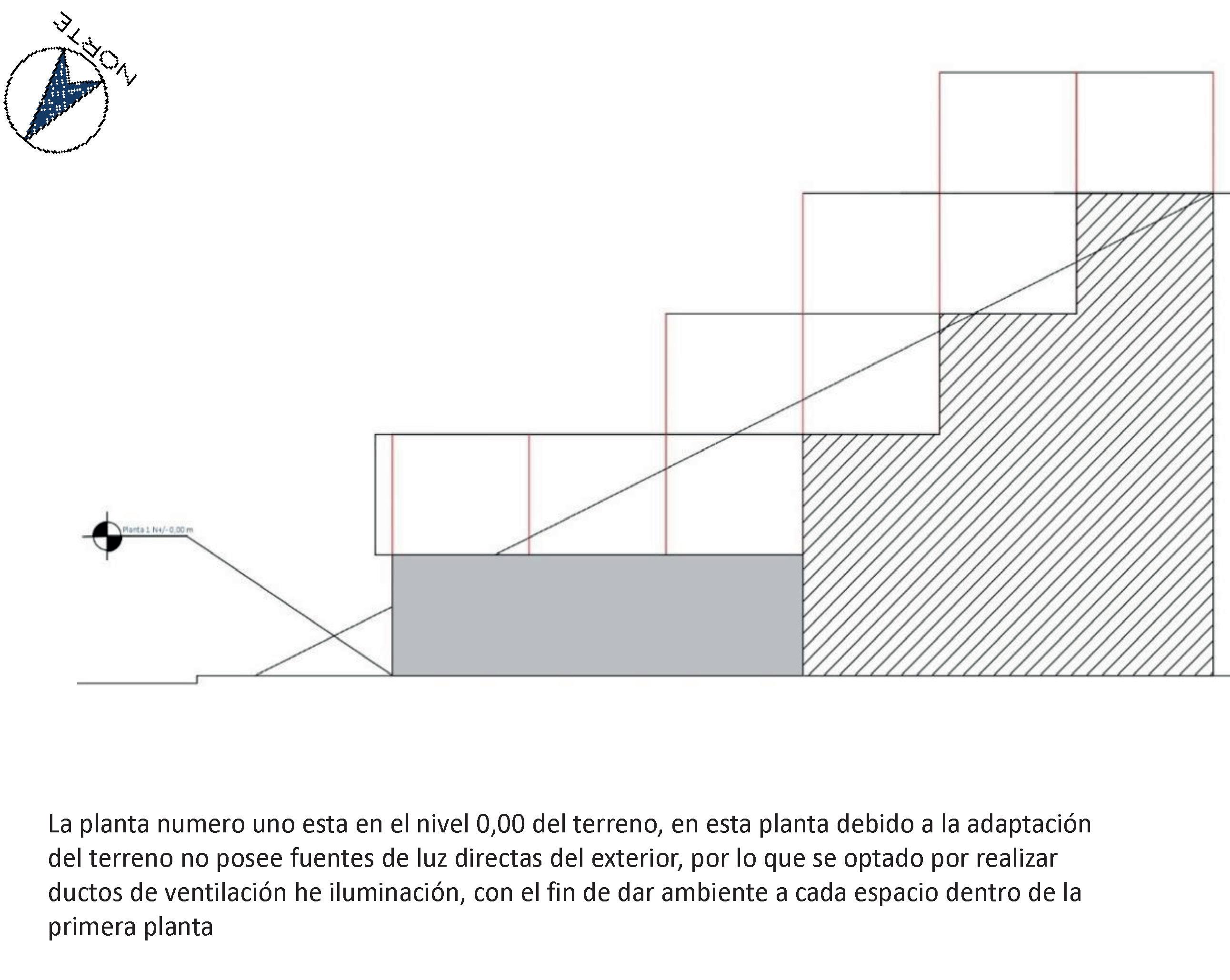

LAPLANTANUMEROUNOESTAENELNIVEL 0,00 DEL TERRENO, EN ESTA PLANTA DEBIDO A LA ADAPTACIÓN DEL TERRENO NO POSEE FUENTES DE LUZ DIRECTAS DEL EXTERIOR, POR LO QUE SE OPTADO POR REALIZAR DUCTOS DE VENTILACIÓN HE ILUMINACIÓN, CON EL FIN DE DAR AMBIENTE A CADA ESPACIO DENTRO DE LA PRIMERA PLANTA

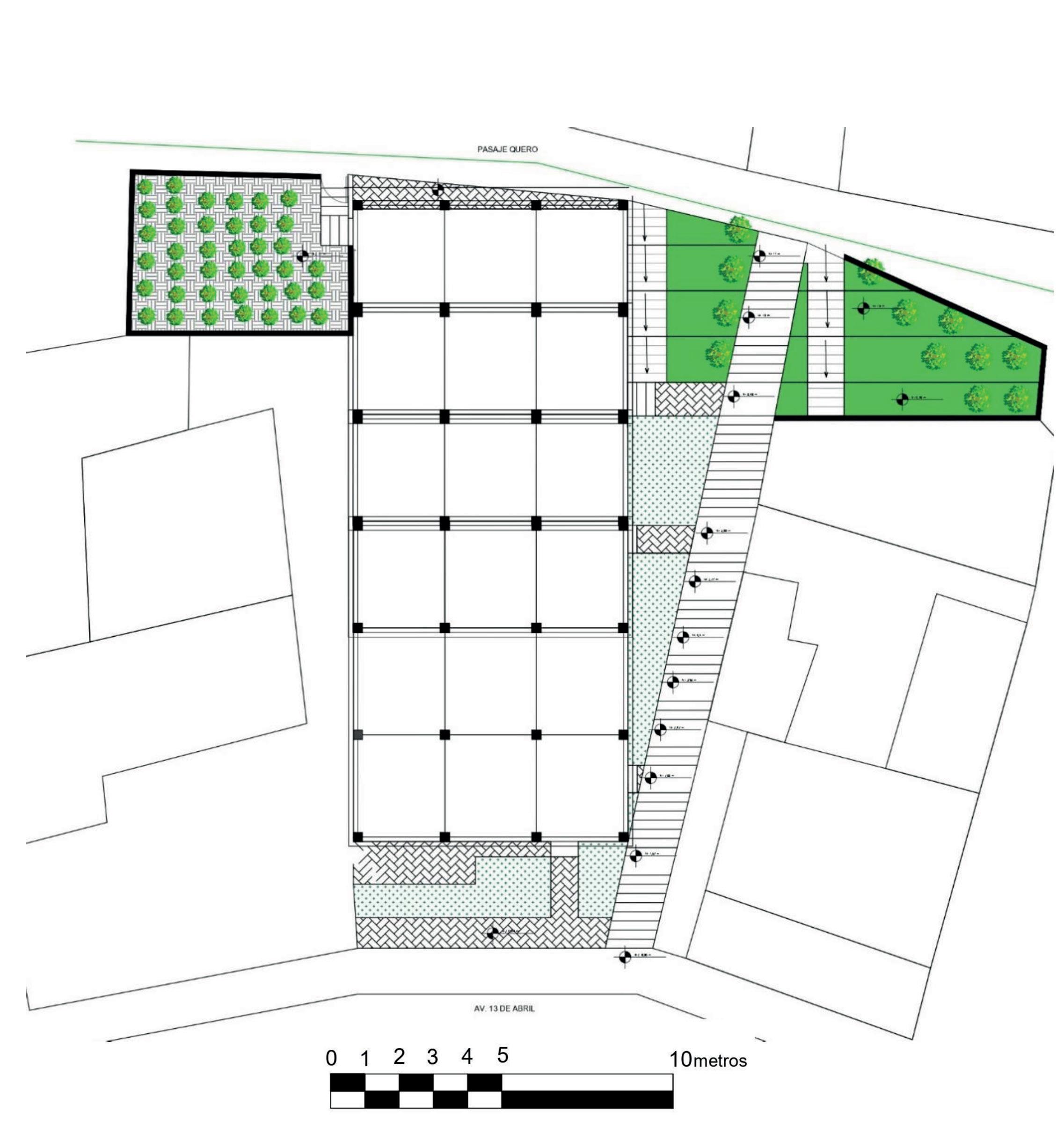

PLANOS – CONTEXTO INMEDIATO
ESCALA 1:100
PLANTA 1 NIVEL 0,00
PLANOS – CONTEXTO INMEDIATO ESCALA 1:100 PLANTA 1 NIVEL +3,00
EN SEGUNDA PLANTA TAMBIÉN OPTAMOS POR LOS DUCTOS QUE ESTÁN AL MISMO NIVEL QUE LOS DE LA PRIMERA PLANTA, TOMAN EN CUENTA QUE LA VENTILACIÓN DE LOS BAÑOS COMPARTIDOS SERÁ VENTILADOS MECÁNICAMENTE.

EN TERCERA PLANTA ES UNA VIVIENDA PARA UNA SOLA PERSONA TOMAMOS EN CONSIDERACIÓN MENORAR EL ÁREA DE CONSTRUCCIÓN, YA QUE UNA PERSONA NO REQUIERE DE TANTOS ESPACIOS, SINO MAS BIEN DARLE EL CONFORT NECESARIO AL USUARIO CON ESPACIOS UN POCO MAS AMPLIOS

PLANOS – CONTEXTO INMEDIATO
1:100
1 NIVEL +6,00
ESCALA
PLANTA
1.3 PLANTAS I CORTES FACHADAS

CASA VIVIENDA 3 CUARTOS 1 MASTER DOS BAÑOS DOS JARDINES INTERNOS 1 ESTUDIO SALA COMEDOR COCINA

DEPARTAMENTO 1 CUARTO MASTER DOS BAÑOS TERRAZA ACCESIBLE JARDIN SALA COMEDOR COCINA

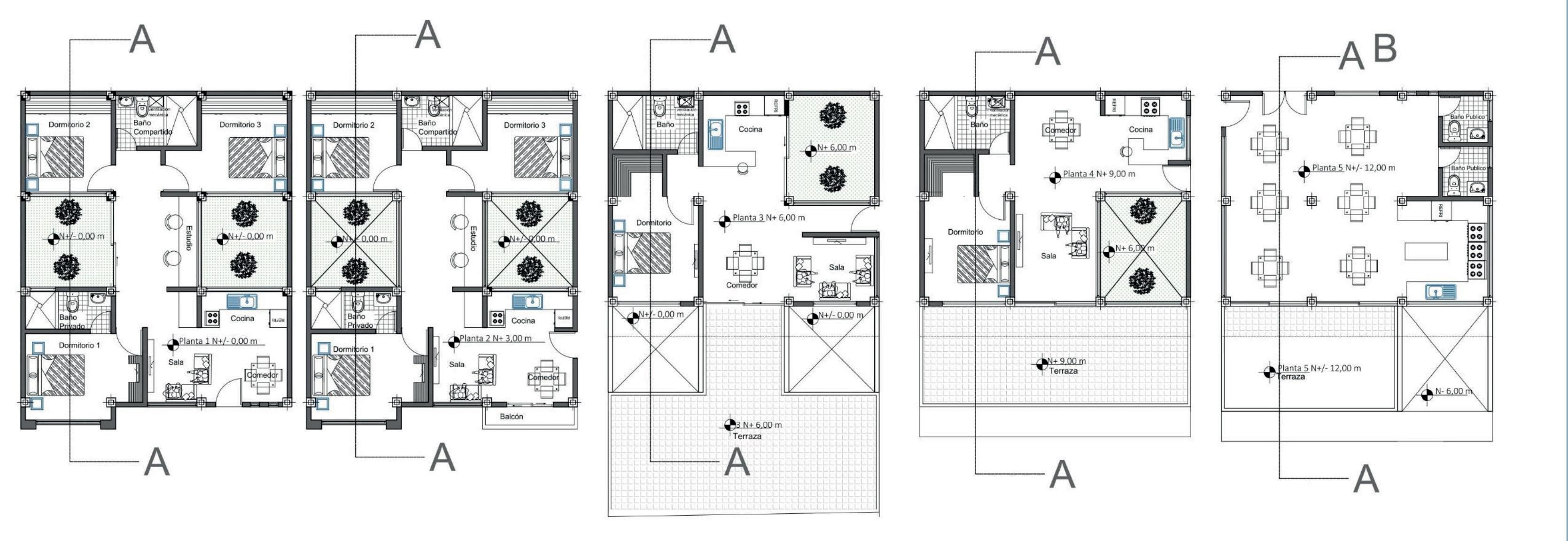

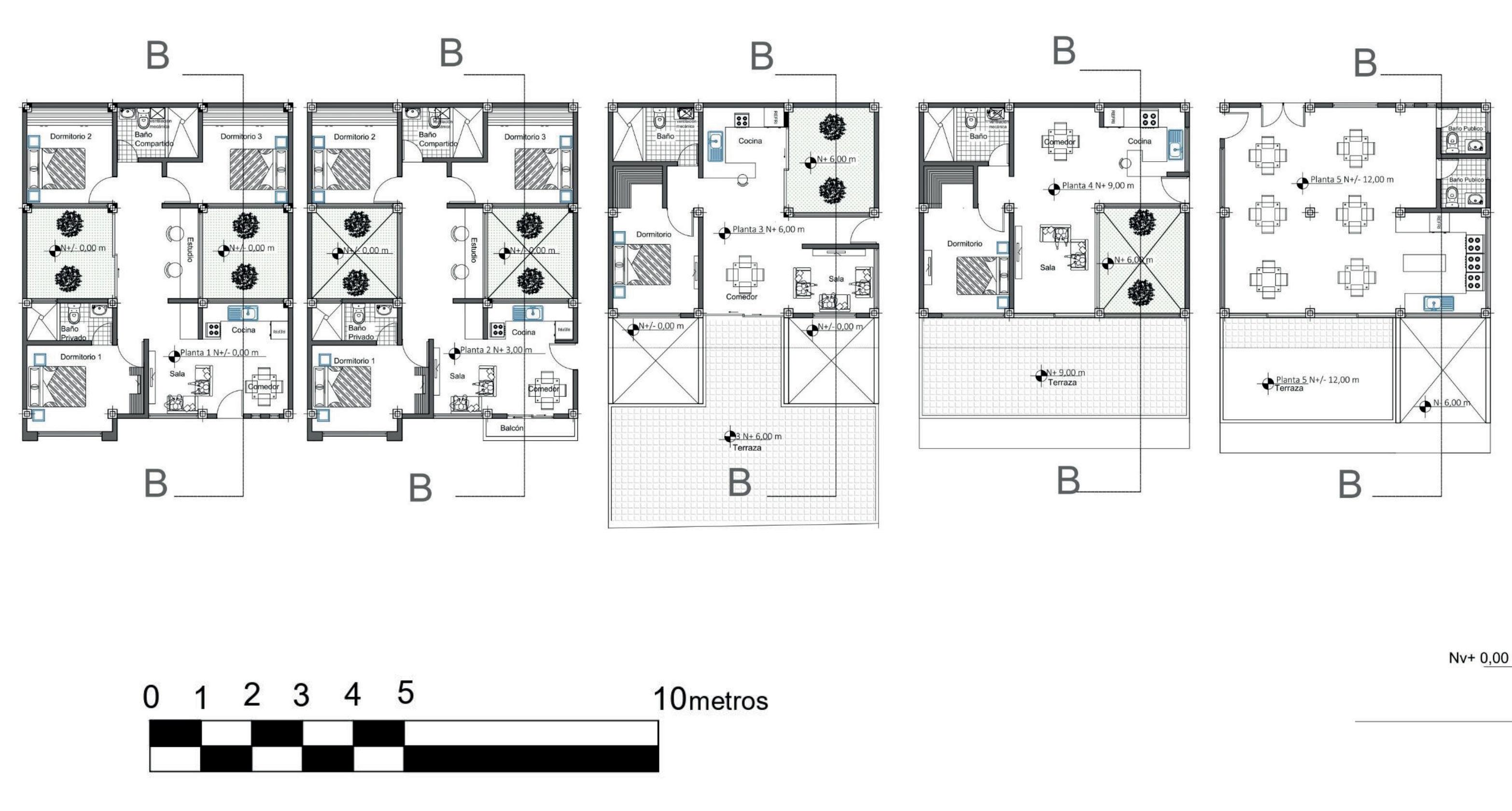

PLANTA 1 ESCALA 1:100 PLANTA 1 NIVEL +0,00
PLANTA 3 ESCALA 1:100 PLANTA 3 NIVEL +6,00

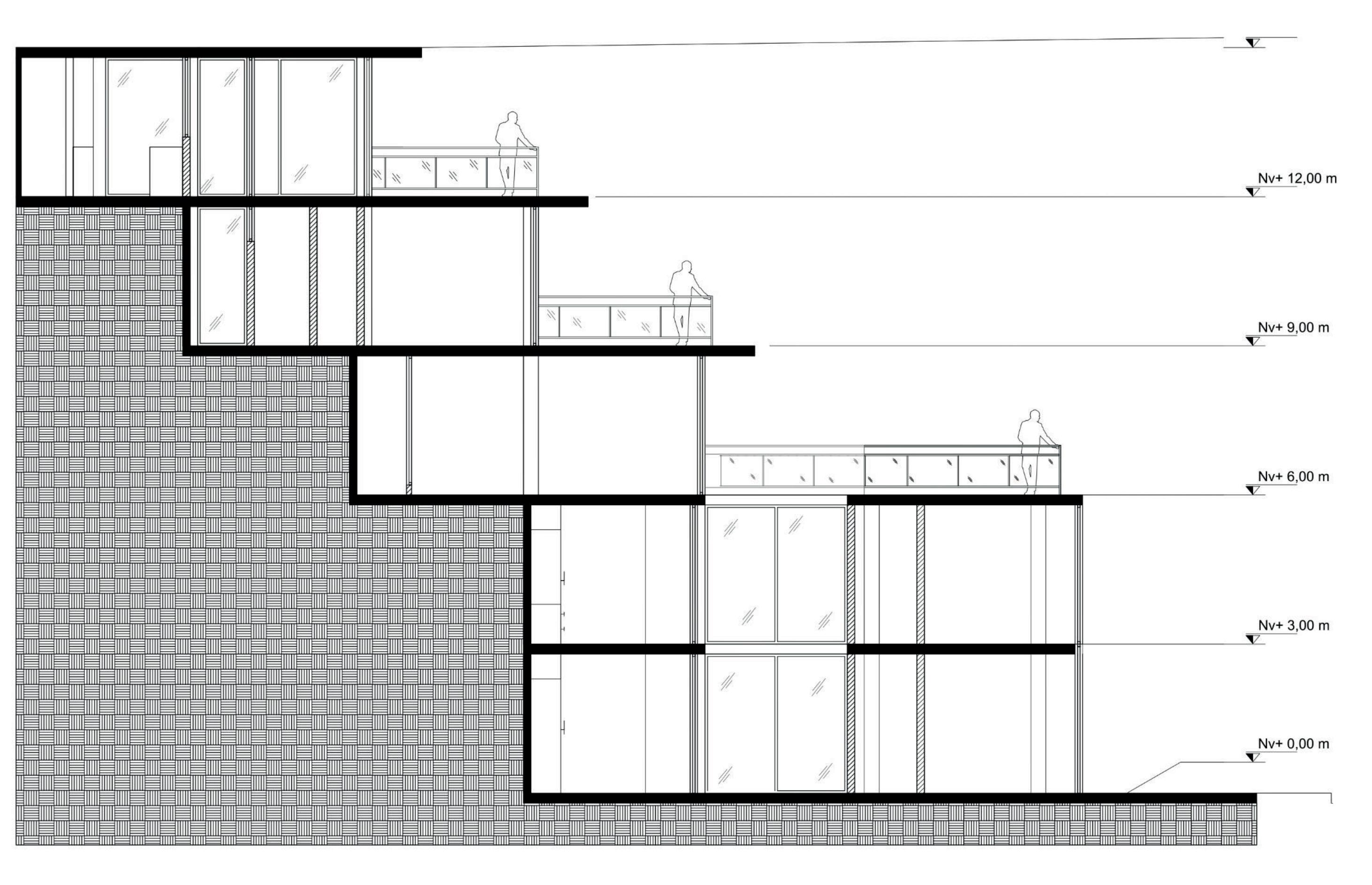

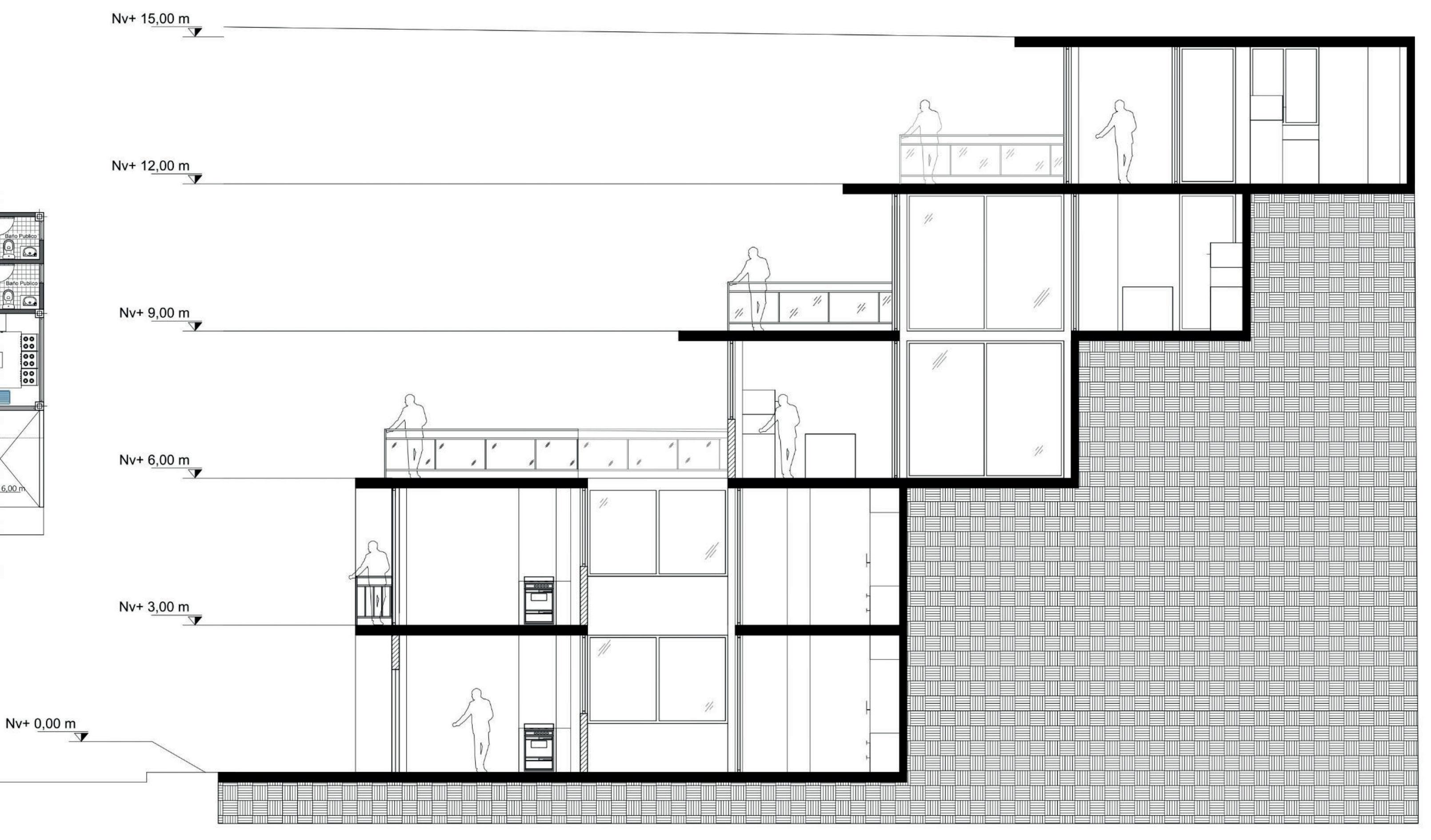

CORTE A - A AV. 13 DE ABRIL PASAJE QUERO CORTE B - B AV. 13 DE ABRIL PASAJE QUERO

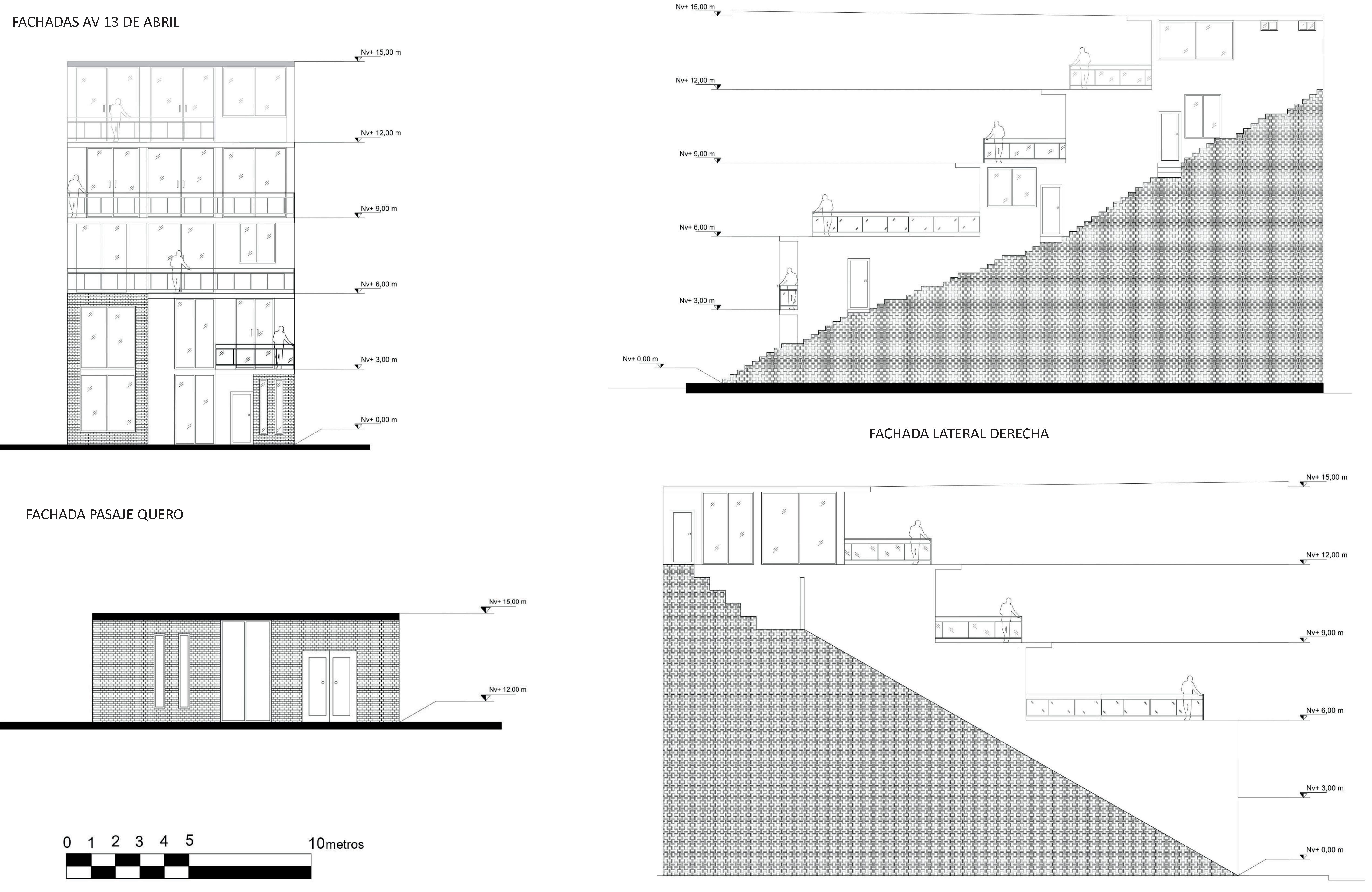

FACHADA A AV. 13 DE ABRIL FACHADA LATERAL IZQUIERDA
FACHADA PASAJE QUERO FACHVADA LATERAL DERECHA 1.4 MAQUETA I RENDER

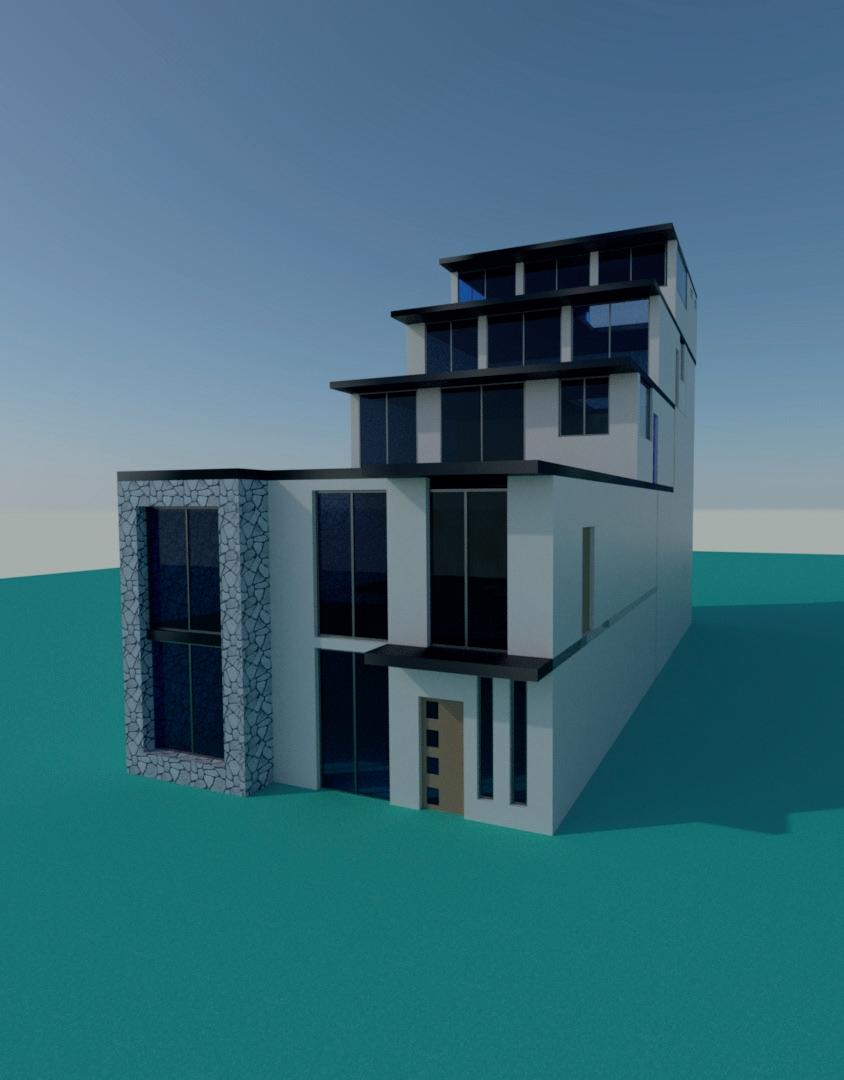

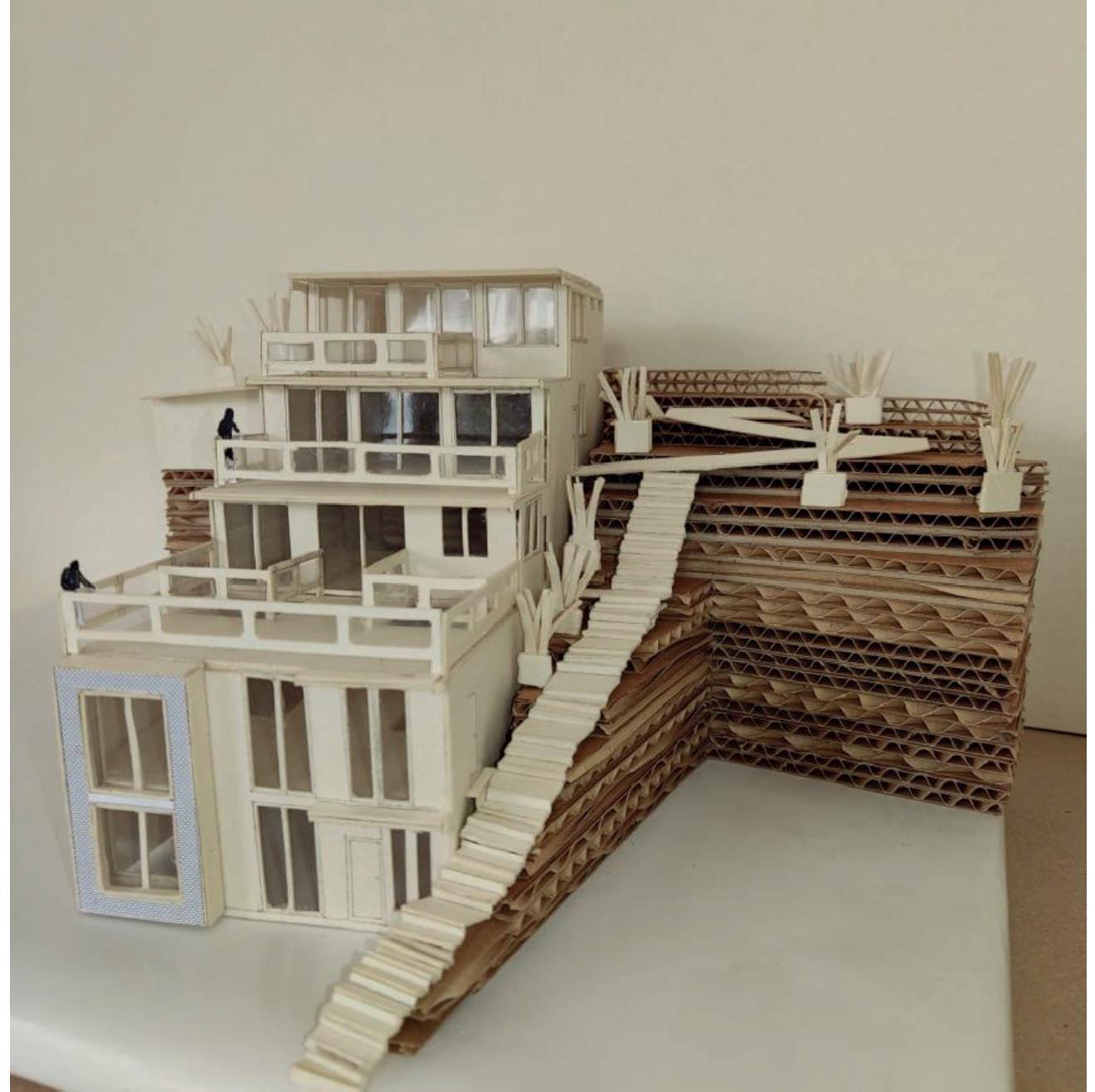

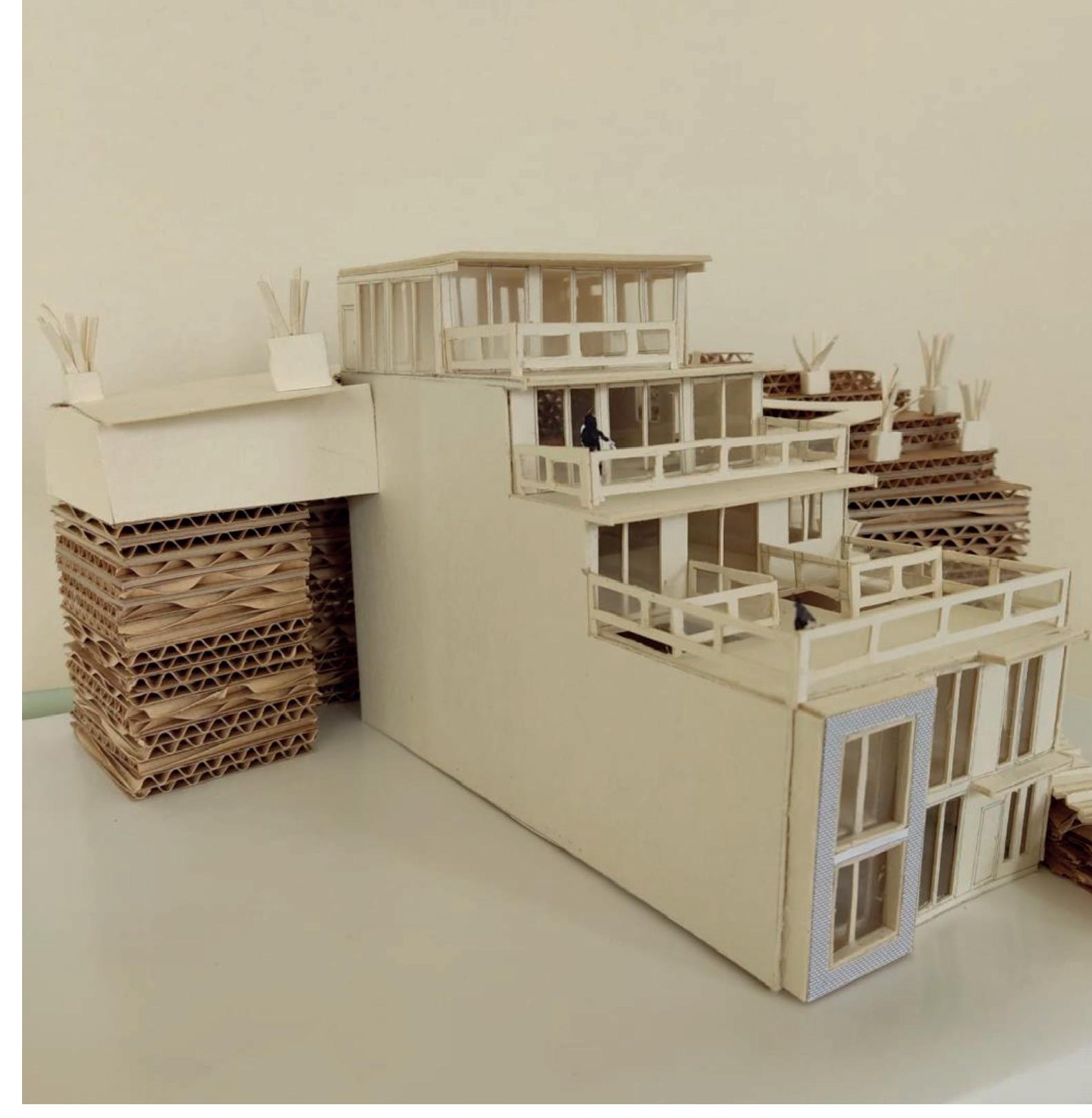

MAQUETA
MAQUETA

DISEÑO I BELLAVISTA

1.1 PROYECTO CONCEPTUALIZACIÓN 02

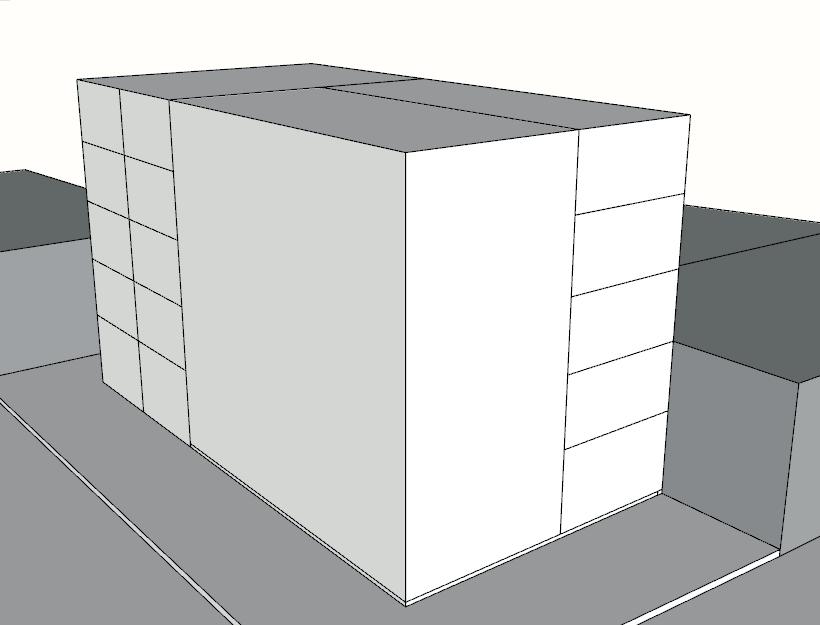

ANÁLISIS DE MODULACIÓN Y PROCESO DE LA FORMA

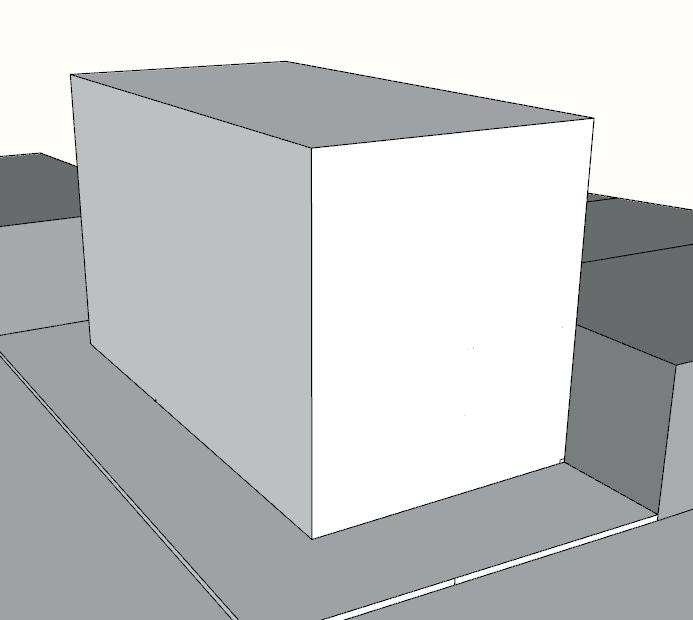

APARTIR DE UN SÓLIIDO RECTANGULAR EN FORMA

APARTIR DE UN SÓLIIDO RECTANGULAR EN FORMA

DEL TERRENO SE PARTE LA MODULACION DE LA FORMA DE ACUERDO A LAS NECESIDADES QUE VA A TENER MI EDIFICACIÓN

DEL TERRENO SE PARTE LA MODULACION DE LA

FORMA DE ACUERDO A LAS NECESIDADES QUE VA

A TENER MI EDIFICACIÓN

PROCEDEMOS A EXTRAER UNA PARTE DEL SOLIDA

PROCEDEMOS A EXTRAER UNA PARTE DEL SOLIDA LA CUAL VA AYUDAR A GENERAL AREAS ABIERTAS

LA CUAL VA AYUDAR A GENERAL AREAS ABIERTAS

EN ESTE VOLUMEN YA SOLIDO SE EFECTÚA SUSTRACCIONES Y ADICIONES DE VOLÚMENES

DONDE NOS AYUDARA A DAR MAYOR REALCE Y GANANCIA DE VISUALES, SOMBRAS

A PARTIR DE UNA MODULACIÓN SE PLANTEA

A PARTIR DE UNA MODULACIÓN SE PLANTEA COMO TAL DOS VOLÚMENES RECTANGULARES

COMO TAL DOS VOLÚMENES RECTANGULARES

QUE SE JUNTARAN A FORMAR UNA PLANTA TIPO L DEJANDO ENTRE SI UN ESPACIO TIPO PLAZA

QUE SE JUNTARAN A FORMAR UNA PLANTA TIPO L

DEJANDO ENTRE SI UN ESPACIO TIPO PLAZA

COMO ESPACIO CONECTOR Y ABIERTO AL ENTOR-

NO.

EN ESTE VOLUMEN YA SOLIDO SE EFECTÚA SUSTRACCIONES Y ADICIONES DE VOLÚMENES

DONDE NOS AYUDARA A DAR MAYOR REALCE Y GANANCIA DE VISUALES, SOMBRAS

SUSTRACCIÓN DE VOLUMEN

SUSTRACCIÓN DE VOLUMEN

SE ABSTRAE VOLUMENES

SE ABSTRAE EL VOLUMEN

BALCONES

BALCONES

4 1 2 3
1 2 3 4 5 DIAGRAMA CONCEPTUALIZAIÓN

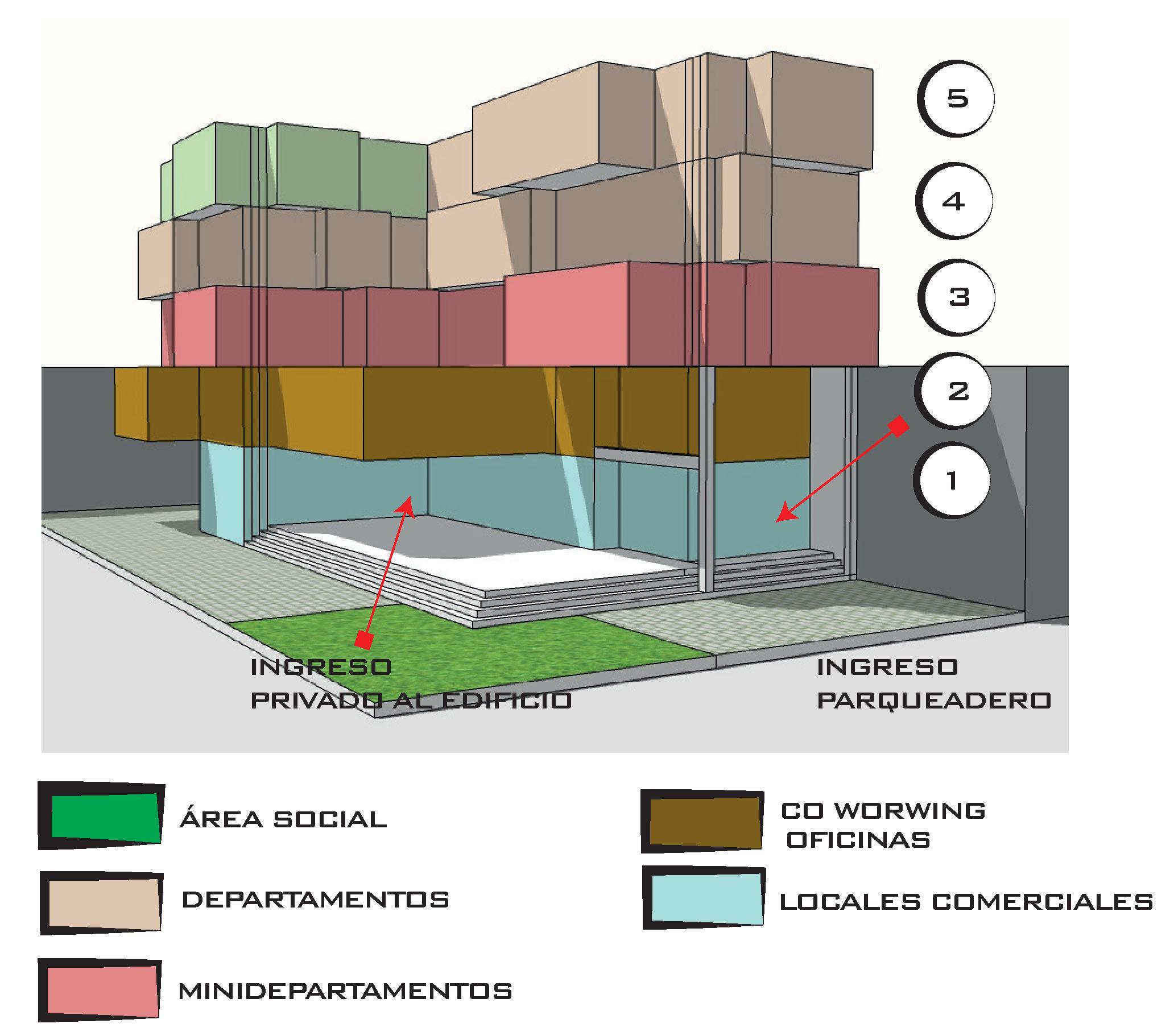

AREA SOCIAL

DEPARTAMENTOS

MINIDEPARTAMENTO

CO WORKING OFICINAS

LOCALES COMERCIALES

BELLAVISTA ES UN EDIFICIO DE CARACTERMIXTO (COMERCIAL, RECIDENCIAL). SURGE A PARTIR DE ESTRATEGIAS DE ANÁLSIS COMO DESING THINKING, Y DE PROCESOS CONSTRUCTIVOS QUE PERMITEN DESALLORAR EL PROYECTO.

A NIVEL URBANO ES UN ENTE QUE SE ACOPLA A LA TIPOLOGIA DE LA ZONA Y AL ENTORNO DONDE SE VA A DESARROLLAR ESTE PROYECTO EN SI ES UN EJE QUE BUSCA COMPLEMENTAR A NIVEL SOCIAL, COMERCIAL Y SATISFACER LAS NECESIDADES DEL SECTOR QUE SE PUDIERON APRECIAR

DIAGRAMA I PROYECTO

1.2 MODULACIÓN

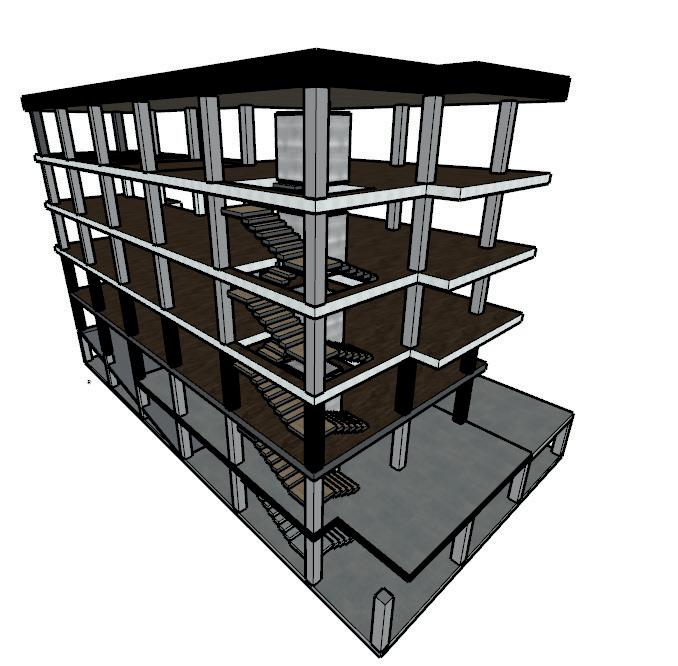

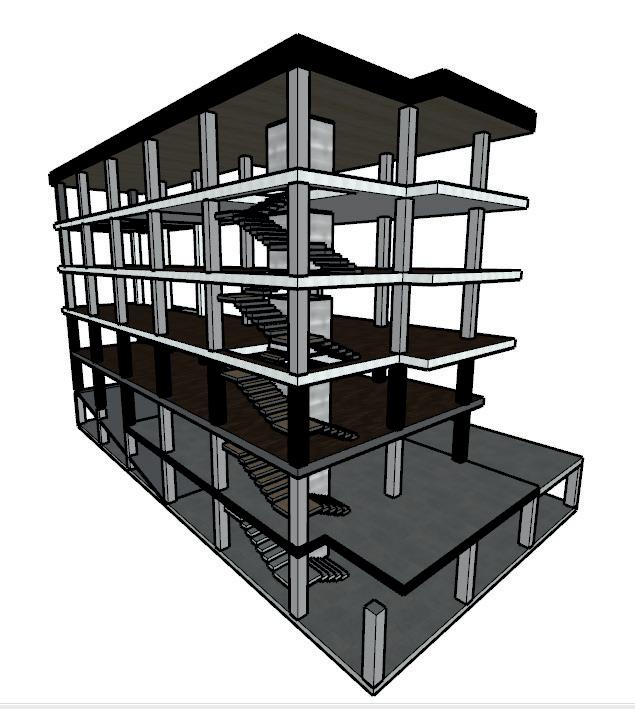

ESCALERAS QUE SON EL EJE PRINCIPAL DE LA

ESCALERAS QUE SON EL EJE PRINCIPAL DE LA

CIRCULACIÓN, QUE PERMITIRA ARTICULAR CADA

CIRCULACIÓN, QUE PERMITIRA ARTICULAR CADA

PLANTA DE MI EDIFICIO

PLANTA DE MI EDIFICIO

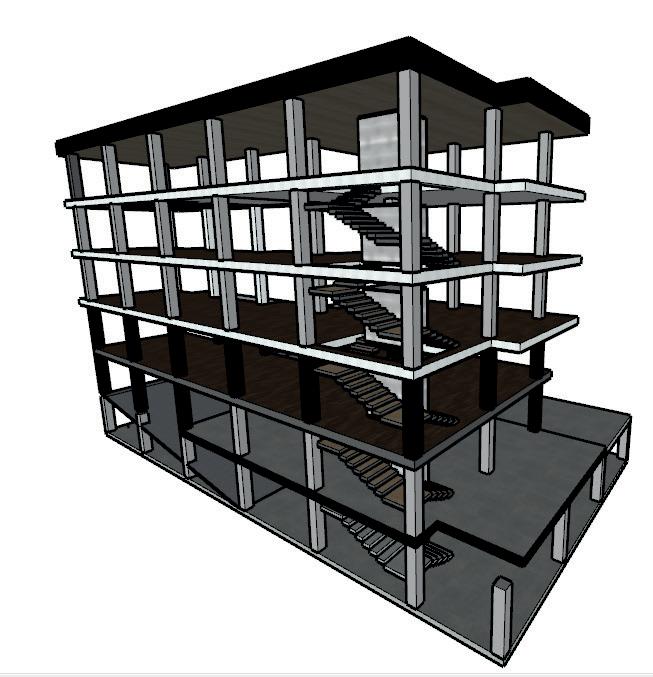

SISTEMA DE ASCENSORES , ARTICULADORES A CADA ESPACIO DE MI EDIFICIO, AL IGUAL QUE LAS ESCALERAS, ESTAN IMPLANTADAS DESDE EL SUBTERRANEO PERTENECIENTE AL PARQUEADERO

SISTEMA DE ASCENSORES , ARTICULADORES A CADA ESPACIO DE MI EDIFICIO, AL IGUAL QUE LAS ESCALERAS, ESTAN IMPLANTADAS DESDE EL SUBTERRANEO PERTENECIENTE AL PARQUEADERO

ANÁLISIS DE MODULACIÓN Y PROCESO DE LA FORMA 1 2 3
ANÁLSIS I MODULACIÓN

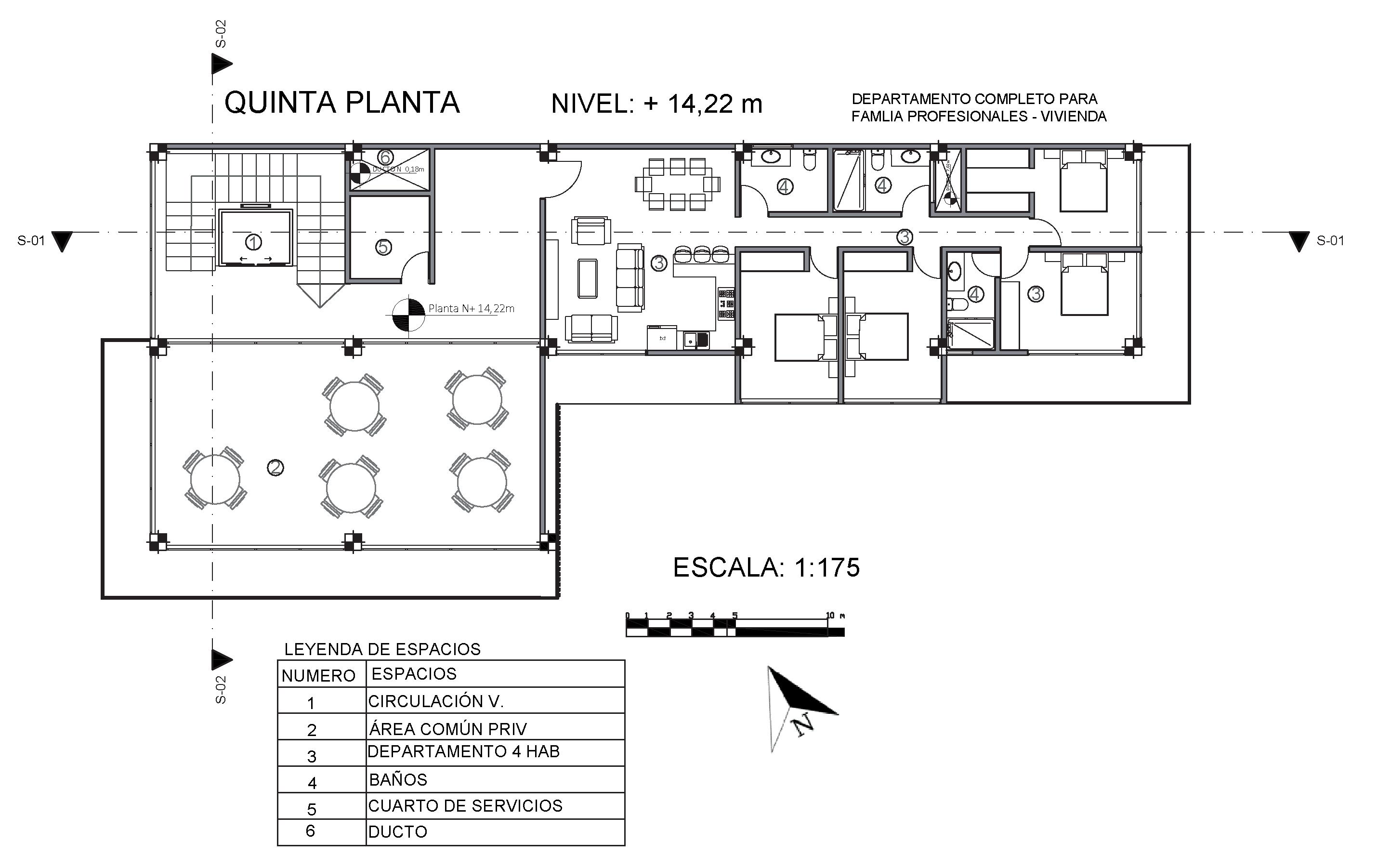

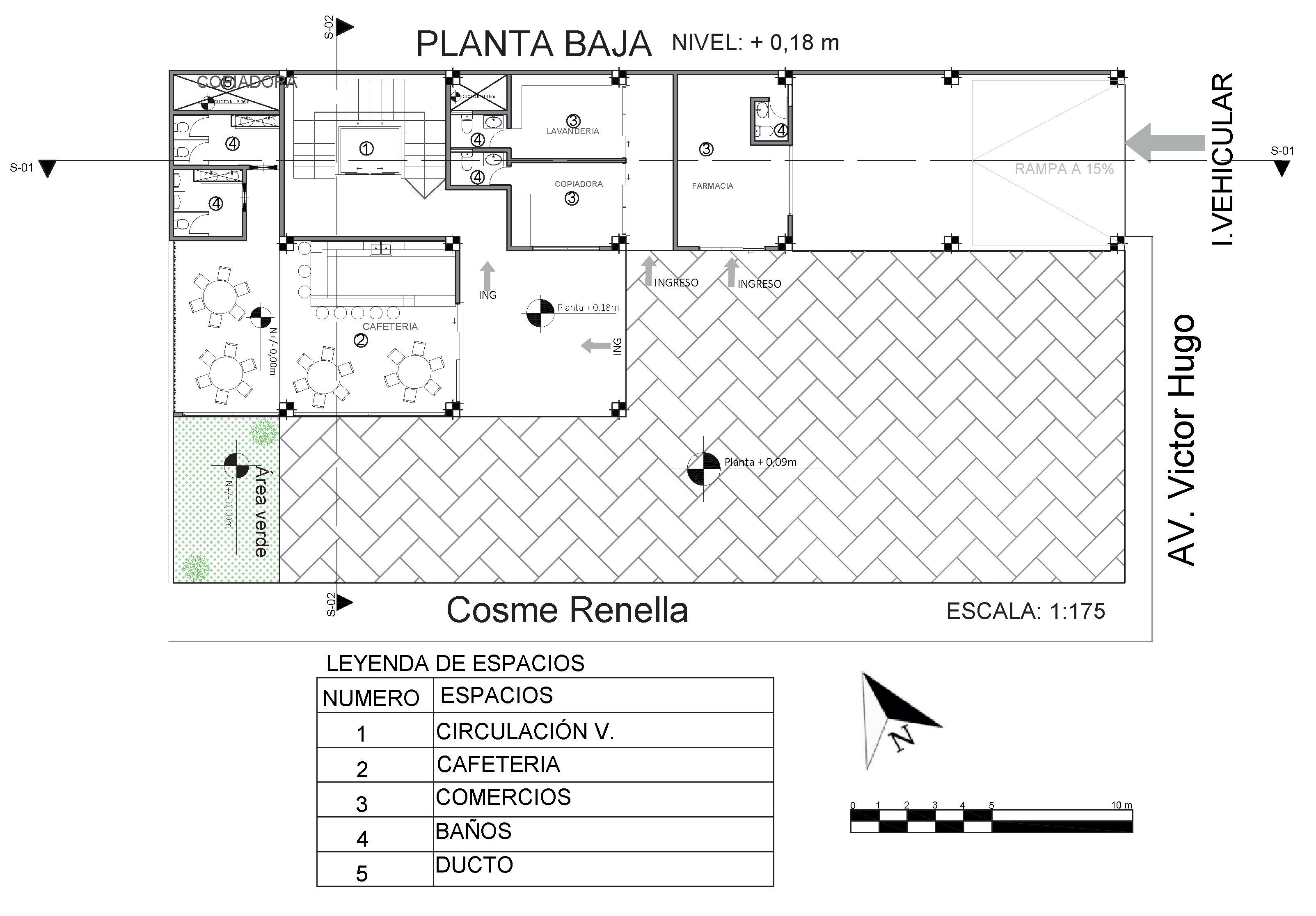

1.2 IMPLANTACIÓN I PLANTAS I CORTES I FACHADAS

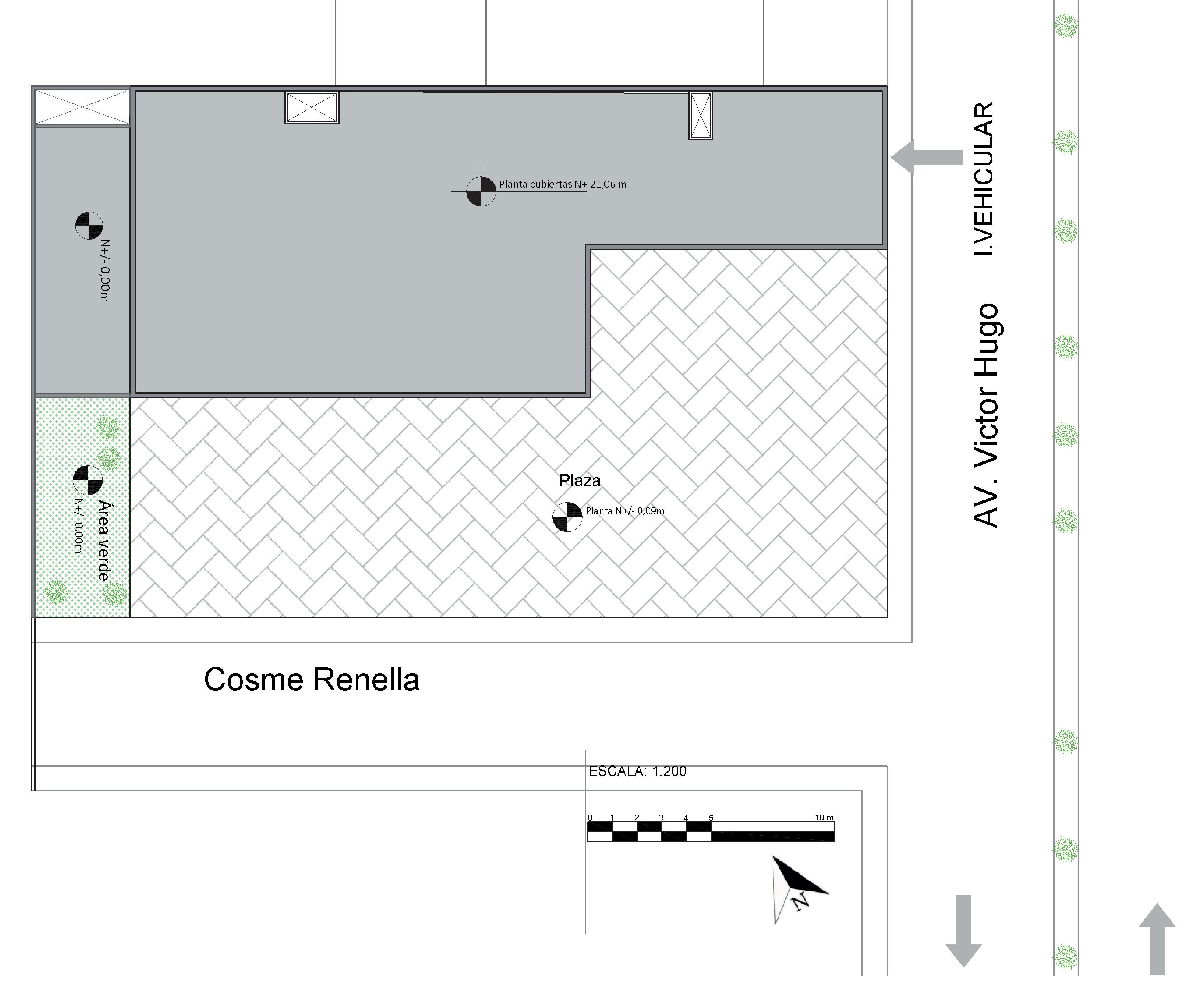

IMPLANTACIÓN

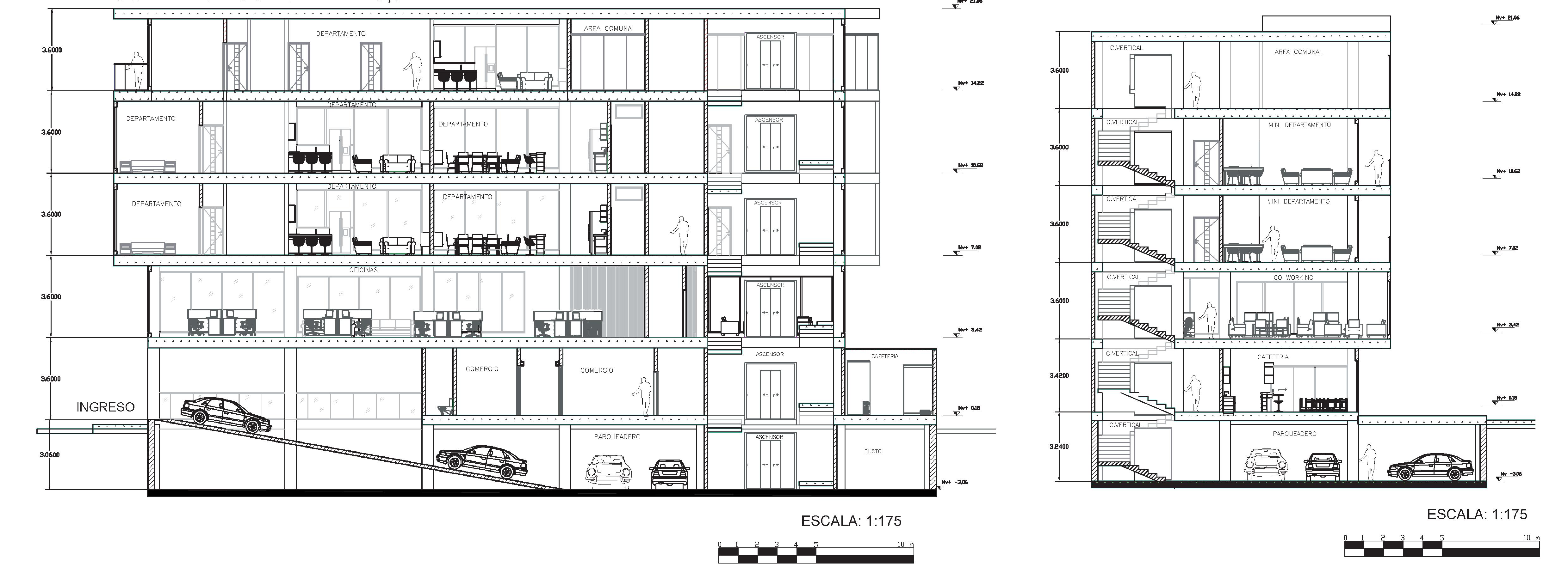

CORTE LONGITUDINAL S,01
CORTE TRANSVERSAL S,02
CORTE LONGITUDINAL S,01

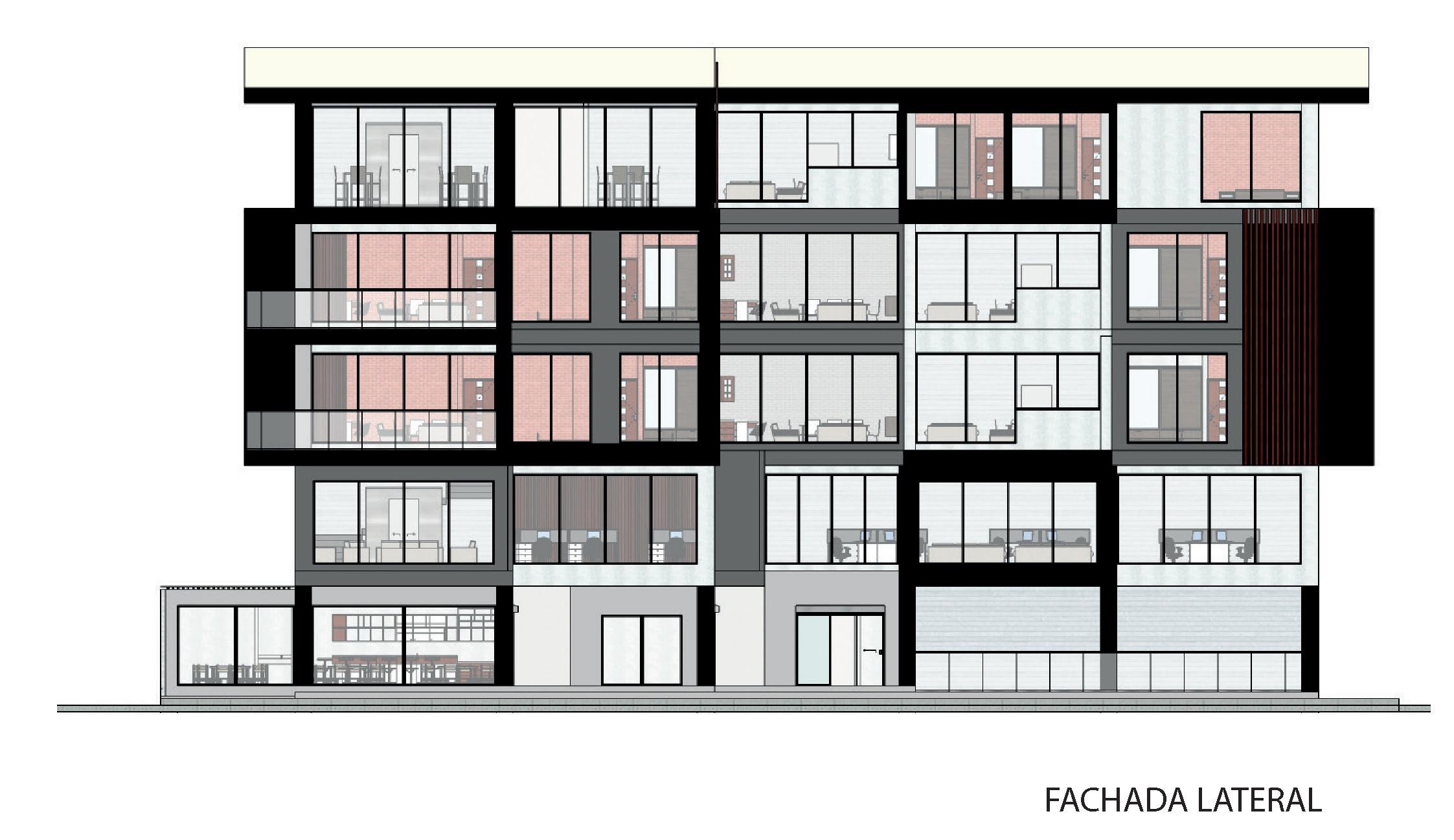

FACHADA LATERAL FACHADA FRONTAL
SIN
FACHADA POSTERIOR ESCALA

1.4 RENDERS

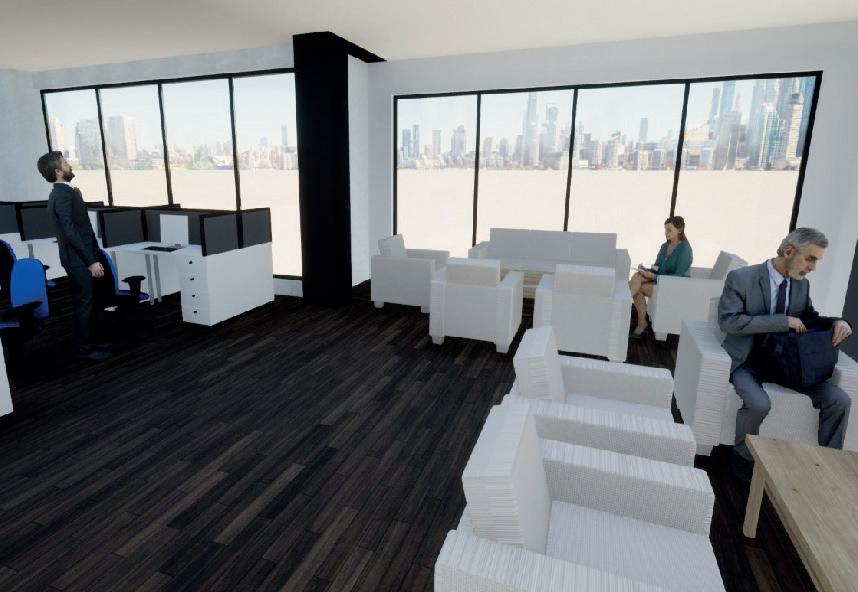

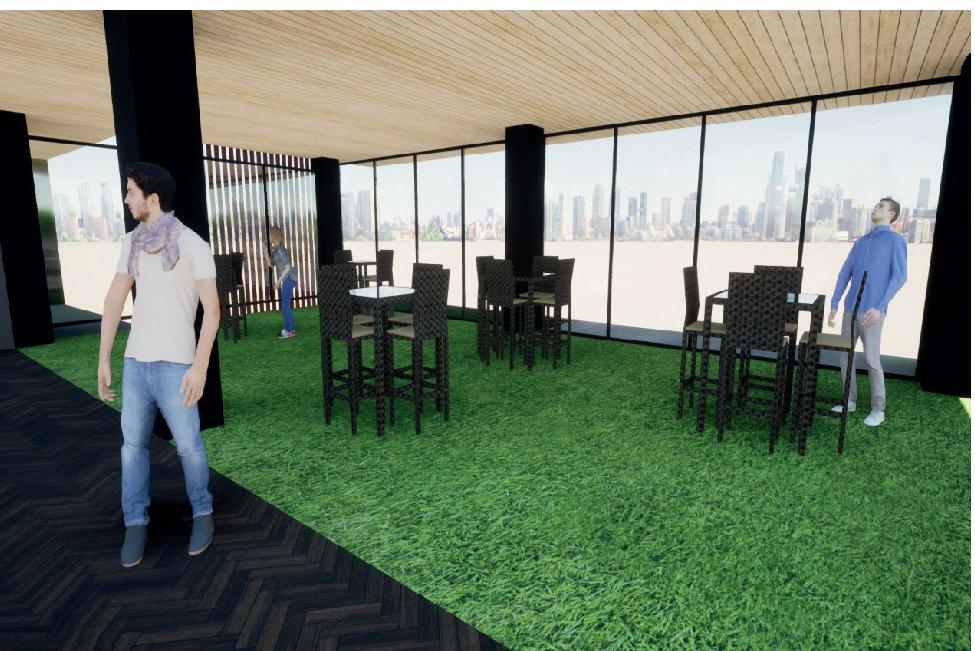

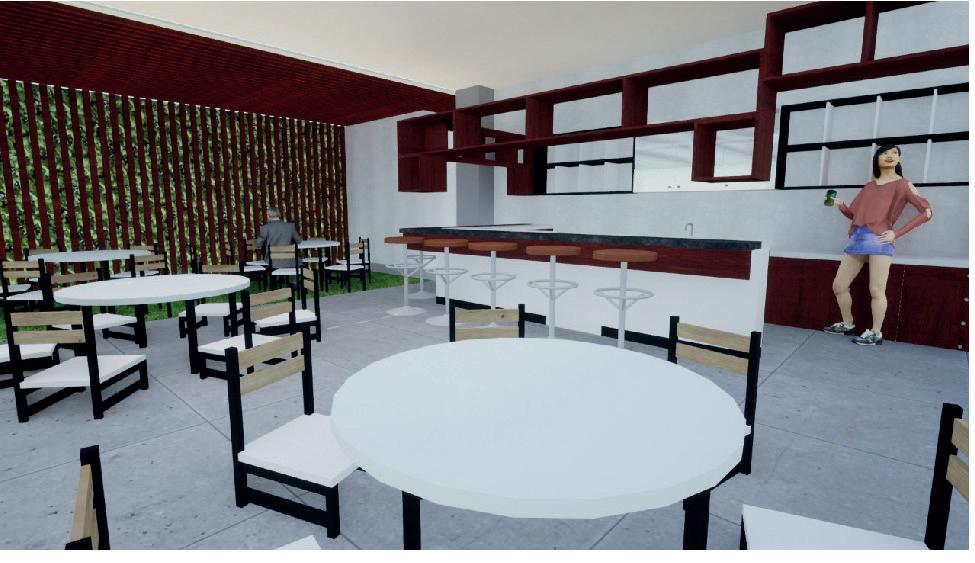

RENDERS INTERIORES

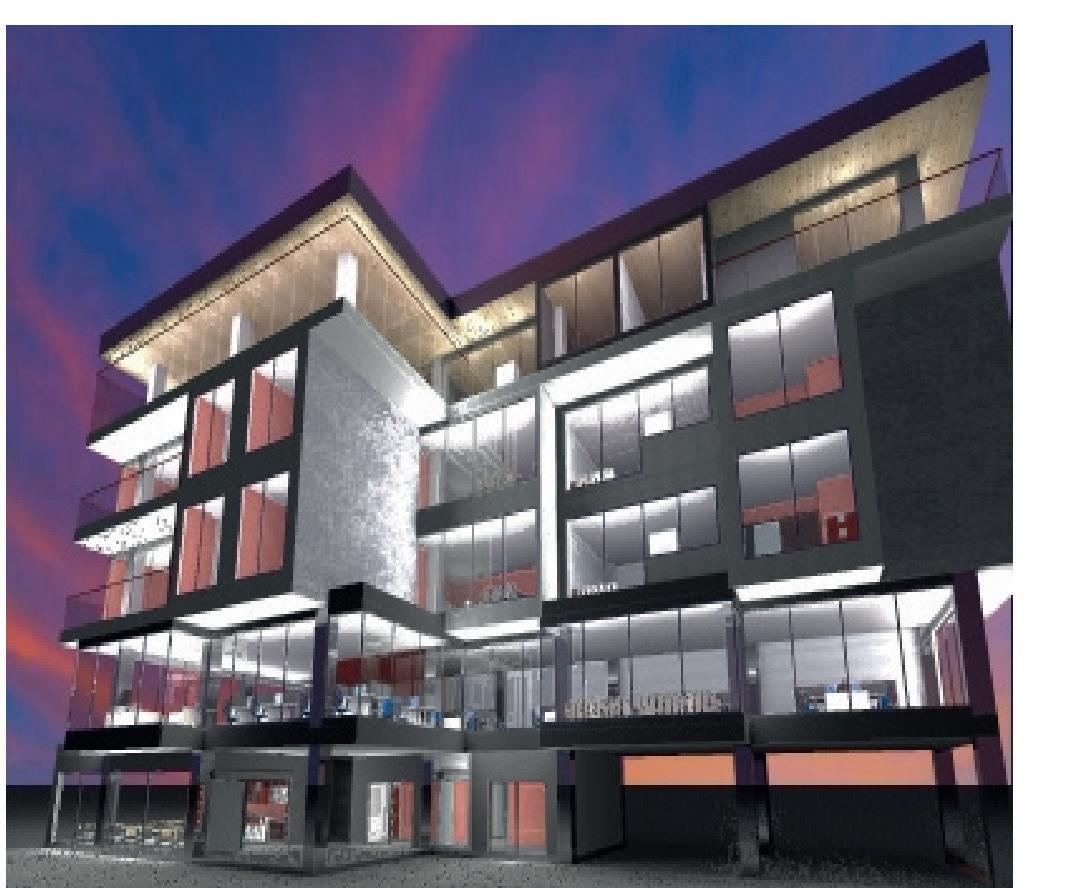

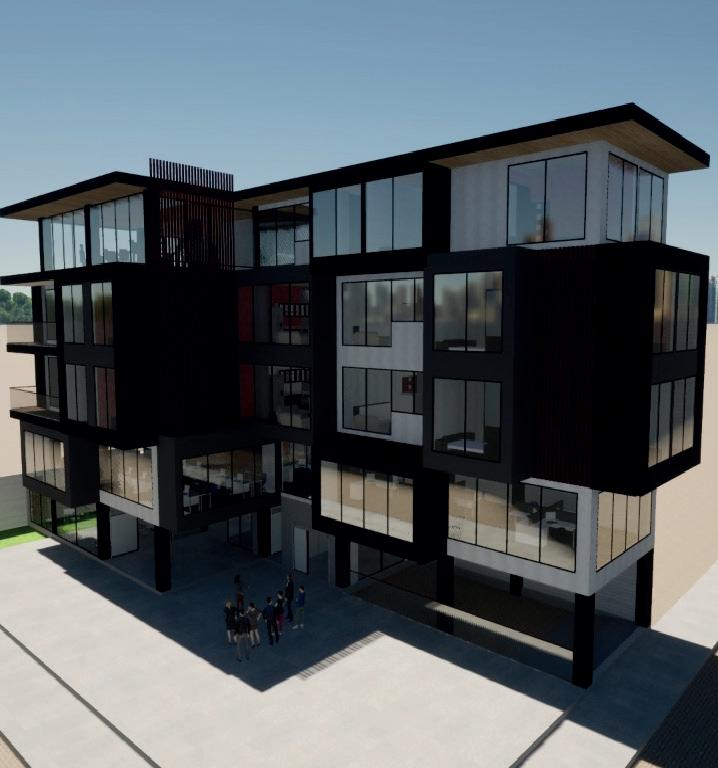

RENDERS EXTERIORES
