UNSER ANSATZ IN SACHEN UMWELTSCHUTZ Mit über 50 Jahren Erfahrung im Güllemanagement ist BouMatic ein Akteur, ohne den es beim ökologischen Wandel nicht geht.

ÖKO

-VERANTWORTLICH SEIN

Das Güllemanagement in der Landwirtschaft ist eine sehr anspruchsvolle Aufgabe, die robuste, leistungsfähige Ausrüstung erfordert.

Mit seinem Fachwissen möchte BouMatic Sie bei diesem ökologischen Wandel begleiten. Wir geben Ihnen die Werkzeuge an die Hand, die Sie zur Verwertung organischer Abfälle benötigen.

UNSERE MISSION Dank seinem breiten Sortiment garantiert BouMatic Ihnen eine technische, nachhaltige und wirtschaftliche Lösung für die Behandlung organischer Abfälle. Um dieses Ziel zu erreichen, sind unsere Spezialisten ständig auf der Suche nach Lösungen für die Anforderungen von morgen.

3

Organische Düngemittel

Gas

Energie

Einstreu

Wärme

INDEX Schiebersortiment.................................................................9 Falcon | die bewährte Leistung ............................................... 10 Triton 13 | die Kettenlösung ..................................................... 13 Triton XLM 10 | die Kettenlösung ........................................... 16 Typhoon | Seilschieber ............................................................... 18 SBC-Reihe ....................................................................................... 22 Verschiedene Typen von Endlagensensoren ..................... 25 Die verschiedenen Schiebertypen ........................................ 26 Übersicht über die Schiebertypen ......................................... 29 Verschiedene Ausstattungen .................................................. 30 BVS BouMatic Vacuum Scraper.................................................31 Güllemanagement.............................................................. 35 MPG-Pumpe mit vertikaler Achse............................................36 DG-Zerkleinerungspumpe mit großer Fördermenge.......40 Spülen................................................................................................44 Spülventil..........................................................................................44 MPTK-Zerkleinerungspumpe im Zulaufbetrieb..................46 Kolbenpumpe.................................................................................48 Schneckenpumpe..........................................................................52 DK-Tauchmischer...........................................................................56 Lagunenmischer............................................................................61 POP-Güllerührwerk.......................................................................62 AXP-Güllerührwerk ......................................................................64 POD-Güllerührwerk .....................................................................66 Zyklon................................................................................................67 Phasentrenner.................................................................................72 Plattform...........................................................................................76 BCS BouMatic Composter Solution ........................................78 Falcon Cross.....................................................................................82 Hebevorrichtung............................................................................84 Lagepläne - Simulation................................................................86

7

Schiebersortiment

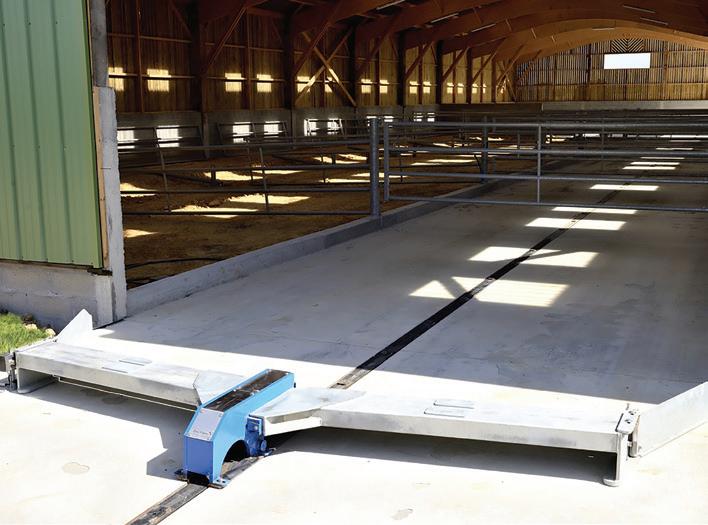

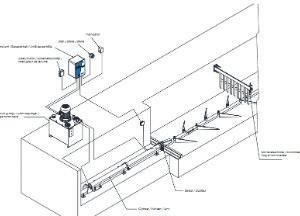

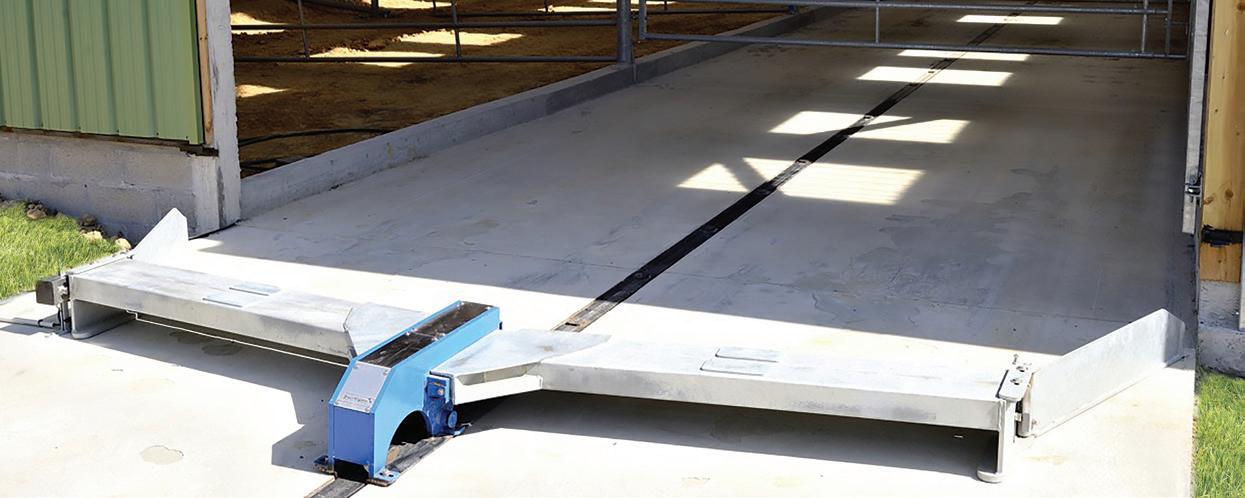

FALCON Die bewährte Leistung

Mechanische Umkehrung: einfach und effektiv.

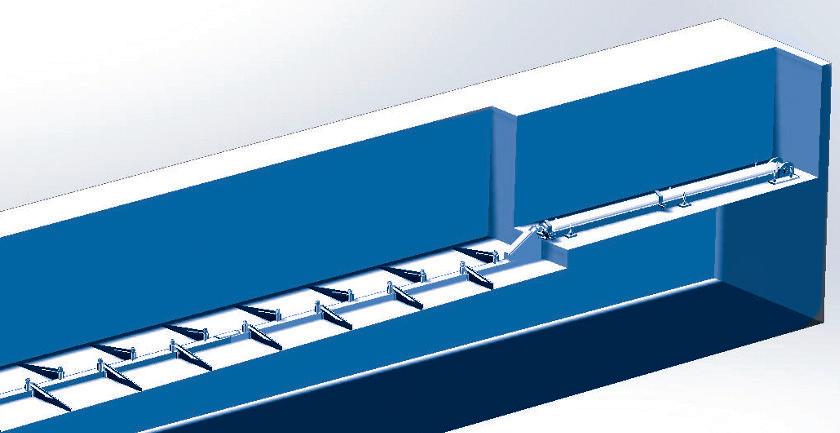

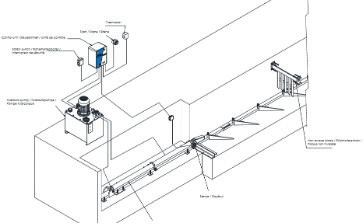

Der hydraulisch angetriebene Falcon-Schieber zeichnet sich durch außergewöhnliche Leistung und Langlebigkeit aus. Er ist für Milchviehhalter bestimmt, die eine langfristige Investition anstreben.

Mit diesem "Herkules" holen Sie sich 30 Jahre Erfahrung mit Schiebersystemen in Ihren Betrieb. Seine Leistung ist hoch, er hat keine Entfernungsbeschränkungen, ist bedienerfreundlich, und es fällt keine aufwändige Wartung an.

Bedienerfreundlich und solide Rückgewinnung von Festmist - ideal für Liegebereiche mit Stroheinstreu.

Zuverlässig - UPN-Schiene mit äußeren Steckelementen, die absolute Sicherheit für die Klauen gewährleisten. Einfaches, robustes Umkehrsystem.

1 bis 6 Ausschiebungen pro Tag - in Anwesenheit eines Bedieners..

Leistungsstark - Hydraulikaggregat, ein oder mehrere Gänge.

Solide - Schienensystem ohne Längenbegrenzung.

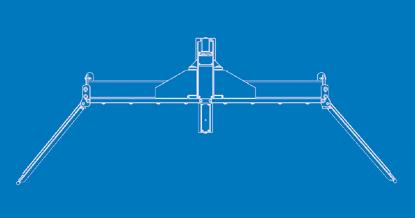

Anpassbar - gerade oder V-förmige schwere Schieber, asymmetrische Montage möglich.

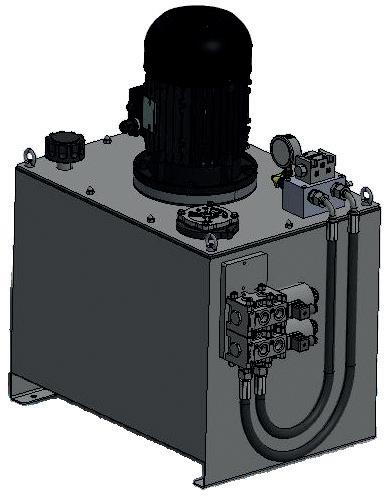

Ausstattung Hydraulikaggregat Aggregat mit Fassungsvermögen von 100 l Öl verhindert das Erhitzen des Öls.

3 Aggregate verfügbar - 1 Gang, 2-3 Gänge und 4-5 Gänge.

1 bis 6 Ausschiebungen pro Tag - in Anwesenheit eines Bedieners.

Leistung - 5,5 kW. Sicherheit - Ölstand.

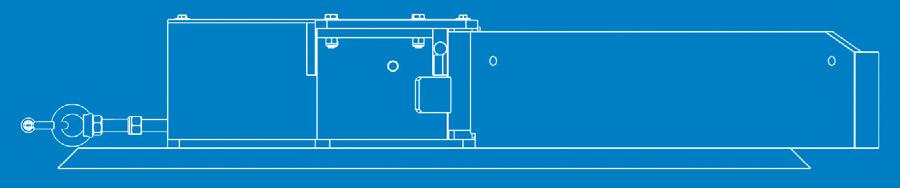

Hydraulikaggregat

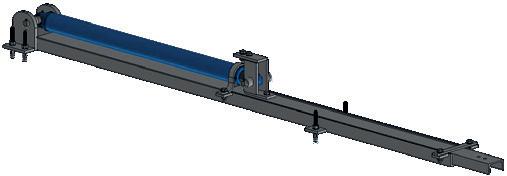

Zylinder Oberfläche: Der Zylinder befindet sich an der Oberfläche. Das Gestell wird 6 cm unter der Betonebene des Schiebergangs eingelassen.

Er kann schiebend oder ziehend verwendet werden.

Eingelassen: zur Verwendung in Schubversion. Das Gestell wird 18 cm unter der Betonebene des Schiebergangs eingelassen. Er wird in Schubposition platziert, d. h. am Anfang des Schiebergangs.

Oberflächenzylinder

Länge des Gestells: 3067 mm

Eingelassener Zylinder

Unter der Schiene: Das Gestell des Zylinders wird 22 cm unter dem Niveau des Betons des Schiebergangs zur schiebenden Verwendung, also nach dem Ableitbereich, eingelassen.

Länge des Gestells: 3067 mm

Gehäuse: 4 Modelle verfügbar Zylinder unter Schiene

• Gehäuse für 80 mm-Schiene • Gehäuse für 100 mm-Schiene • Gehäuse für 120 mm-Schiene • Gehäuse für 140 mm-Schiene Installation am Gangende zur ziehenden Verwendung mit Öffnung zur Grube. Benötigt einen Wasseranschluss. Das Gehäuse muss auf der Rutschenseite installiert werden, damit die Flüssigkeit in den Kanal oder auf den Misthaufen abfließen kann.

11

Länge des Gestells: 3067 mm

Gehäuse

Länge des Gehäuses: 2985 mm

Schienen

Betonschiene Breite in mm

Beton: Die Schiene im Beton dient zur Führung von Zugschiene und Schieber. Die gewählten Abmessungen richten sich nach der Zugschiene.

Zug: Zwei Typen.

Schiene mit Steckelement auf der Oberfläche: ein Steckelement pro Meter, Verwendung im Gebäude.

Ein großer Vorteil bei Frost oder auf trockenem Boden, da sich der Nocken (Schieber) immer vorwärts bewegt.

Zugschiene Breite in mm

Spezielle Schiene für Misthaufen: Diese wird im flachen Ableitbereich verwendet, sodass die Aufnahme des Mists mit einem Traktor problemlos möglich ist.

ZUGSCHIENE IN MM

BETONSCHIENEMM

80 mm

120 mm

100 mm

140 mm

120 mm

160 mm

140 mm

180 mm

ACL-Schaltschrank Controller: Bedienerfreundlich, verfügbar in 3 Versionen.

• ACL 1: Kann einen Gang steuern • ACL 3: Kann bis zu 3 Gänge steuern • ACL 5: Kann bis zu 5 Gänge steuern

FUNKTIONEN

ACL FALCON 1

ACL FALCON 3

ACL FALCON 5

Manueller Start







Automatischer Start MAXI 6/T







Ölstandkontrolle







Öltemperaturkontrolle







Automatischer Frostschutz







Startsignal des Querkanals







„Drop-in-Step“-Funktion







Betriebsstundenzähler







Wartungsmeldung in regelmäßigen Abständen







Steuerung 1 Gang



×

×

Steuerung bis zu 3 Gängen

×



×

Steuerung bis zu 5 Gängen

×

×



12

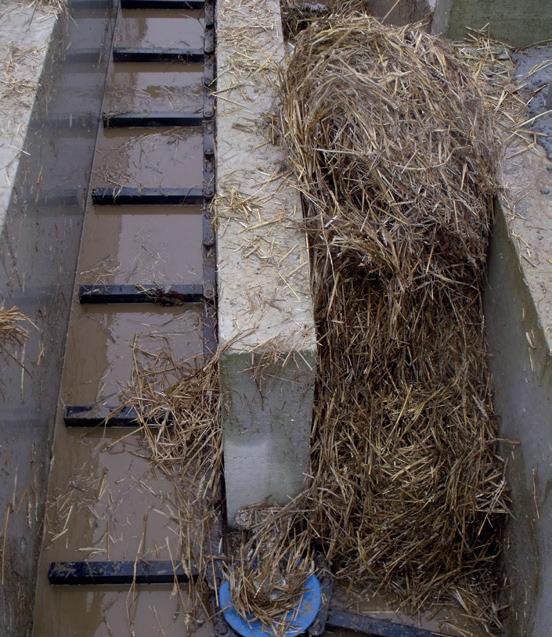

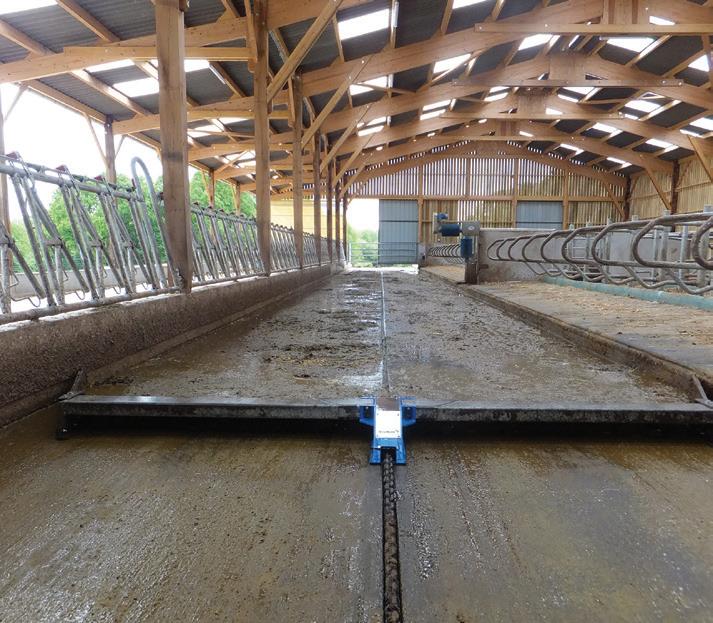

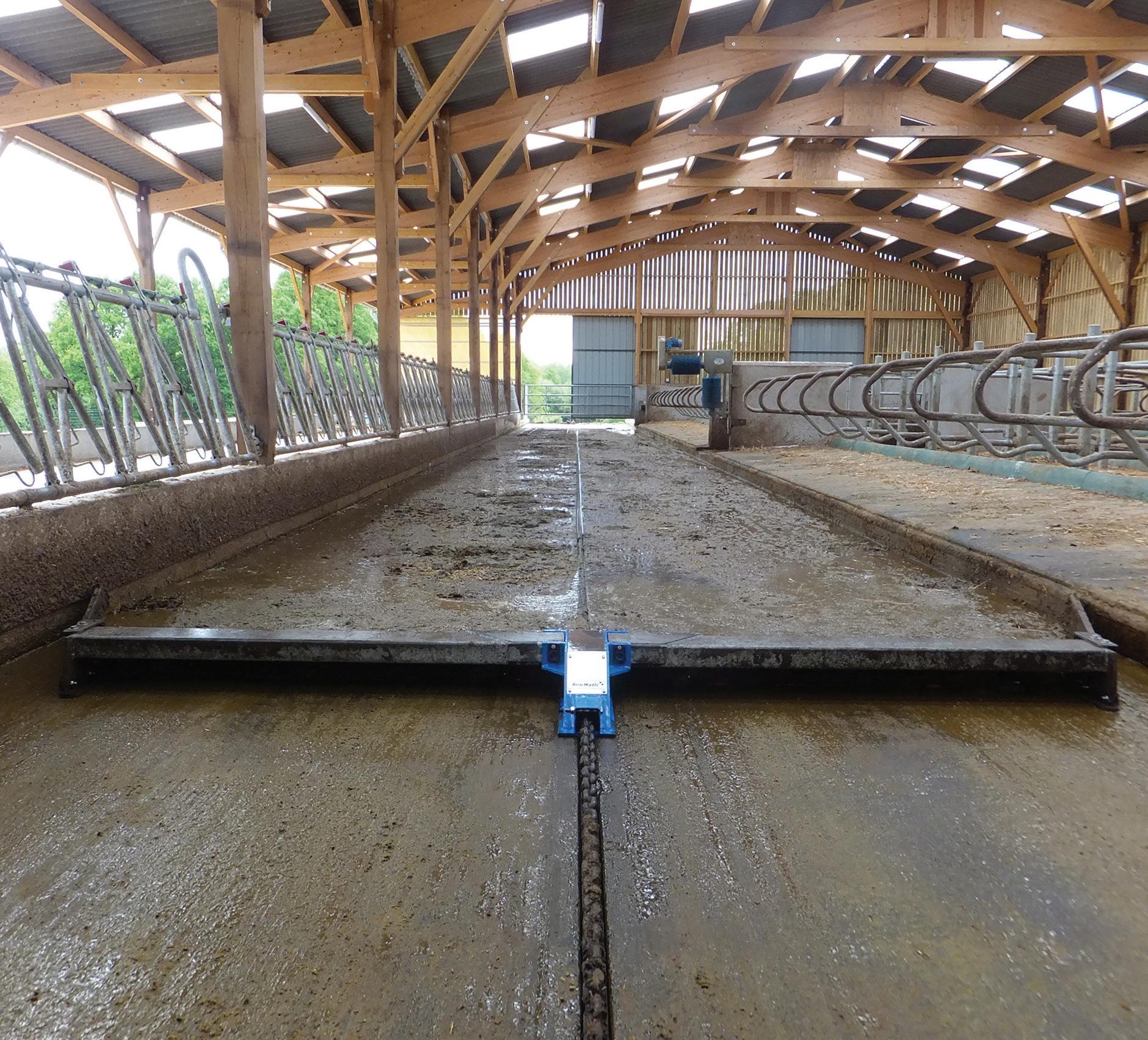

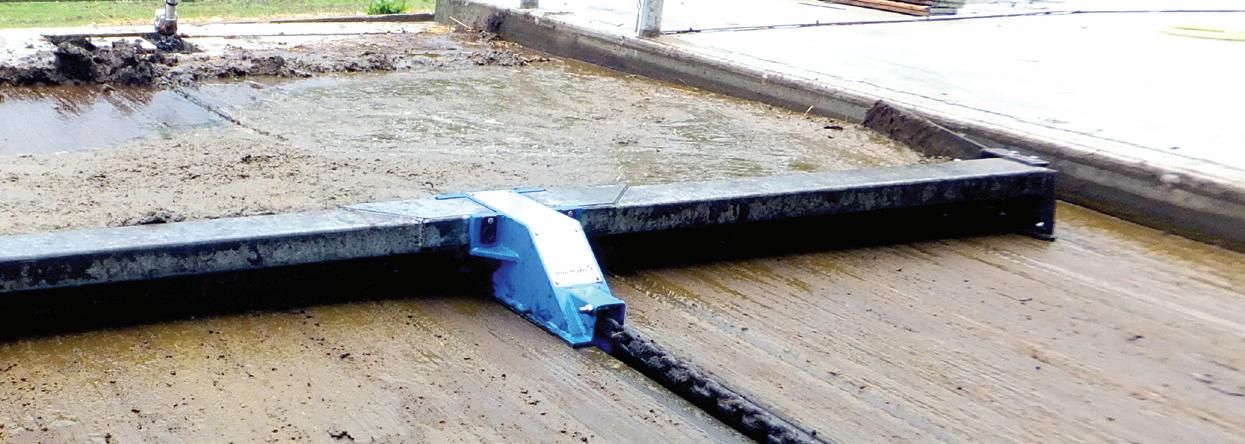

TRITON 13 Die Kettenlösung Der Schieber Triton 13 bietet sich als perfekte Lösung für das Ausschieben von Gängen an, ob bei flüssiger Gülle oder Stroheinstreu.

Er ist vielseitig einsetzbar, technisch ausgereift und sorgt für optimale Reinigung, indem er speziell im Hinblick auf diese unterschiedlichen Situationen entwickelte Schieber verwendet. Als Kettenschieber lässt er sich mühelos an jede Konfiguration anpassen.

Ausstattung Antrieb Motor: 1,1 kW Hydraulikaggregat: 0,55 kW Automatische oder manuelle Kettenspannung

2 200 mm

Antriebsrolle aus "Hardox" Kettenführung Verwendung zwischen zwei Gängen oder in Ecken

600 mm

Der Motor ist hoch oben angebracht, was Schutz vor Tieren und schlechtem Wetter gewährleistet.

Umlenkrolle Horizontal: Die Umlenkrolle mit einem Durchmesser von 250 mm ist auf zwei Lagerreihen mit zwei „SPI“Dichtungen montiert, um deren Dichtheit und Langlebigkeit zu gewährleisten. Die Umlenkrolle ist aus Edelstahl hergestellt.

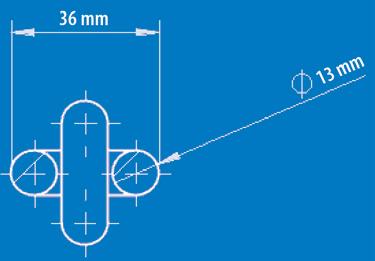

Kette 13 x 36 mm-Kette: •

Widerstand 22 T

•

Gewicht: 3,8 kg / m

•

Kalibriert

•

Spezielle Härtung

•

Maximal 200 m Kette pro Getriebe

14

600 mm

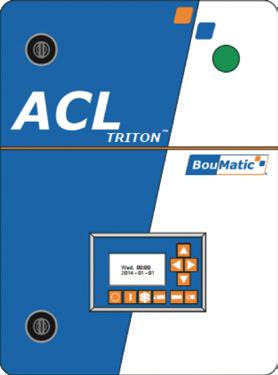

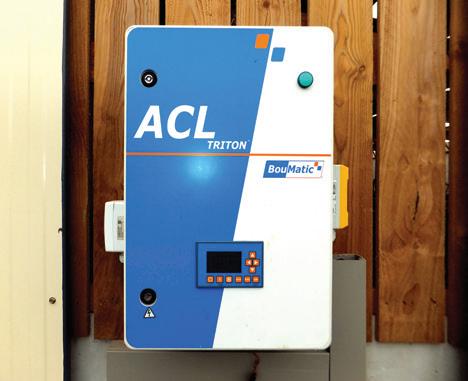

ACL-Schaltschrank Der umfangreichste Schaltschrank des Marktes bietet viele Möglichkeiten, Ihnen alltägliche Aufgaben abzunehmen.

FUNKTIONEN

ACL TRITON 13

Manueller Start / Stopp direkt an der Vorderseite des Controllers



Bis zu 24 automatische Starts pro Tag



Möglichkeit des irregulären Parkens zu vorher festgelegten Zeiten



Mechanische Hundefunktion



Automatische Frostschutzfunktion



Startsignal des Querkanals



Stufenweise Ableitung der Gülle in den Querkanal



Automatischer Kettenspanner



Betriebsstundenzähler



Meldung hinsichtlich Wartung A, vom Anwender durchführbar



Meldung hinsichtlich Wartung B, zu übermitteln an den BouMatic-Wartungstechniker



Echtzeituhr



Automatische Umschaltung zwischen Sommer- und Winterzeit



Mehrstapel



Sirene, die jeden Start ankündigt



Halbierung der Geschwindigkeit in bis zu 3 benutzerdefinierten Zonen



Encoder für Schieberposition



Möglichkeit, die Standardgeschwindigkeit zu ändern



15

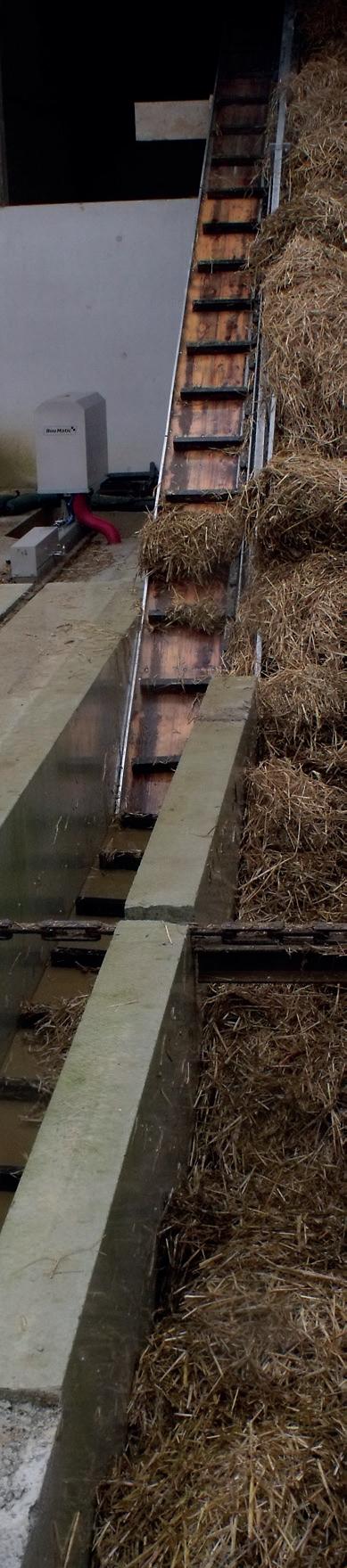

TRITON 10 XLM Die Kettenlösung Der Kettenschieber Triton 10 XLM ist die ideale Lösung für einfaches, effizientes Ausschieben, sei es in Betongängen oder auf Spaltenböden. Sein funktionales Design macht ihn zur optimalen Wahl, wenn häufig ausgeschoben wird.

820 mm

Antriebsaggregat •

0,75 kW-Motor

•

Manuelle Kettenspannung

•

Verstärkter Antrieb

•

Antriebsrolle aus "Hardox"

•

Kettenführung

•

Verwendung zwischen zwei Gängen oder in Ecken

2 108 mm

1 100 mm

500 mm

Umlenkrolle Horizontale STD: Robuste Umlenkrolle auf Gestell montiert •

Durchmesser 250 mm

Horizontale HD: Robuste Umlenkrolle aus HDVerbundwerkstoff auf Gestell montiert •

Durchmesser 350 mm

32

Gemeinsame Merkmale •

Doppelte Lagerreihe

•

Doppelte "Spi"-Dichtung

•

25 mm-Achse

•

Einstellbarer Abstreifer

10

16

ACL-Schaltschrank TRITON 10 XLM

FUNKTIONEN Manueller Start/Stopp an der Vorderseite des Controllers



Bis zu 24 automatische Starts pro Tag



Automatischer Frostschutz



Startsignal des Aufnahmekanals



Anzeige der Gesamtbetriebsstunden



Meldung zur Erinnerung an die Wartung A, die vom Betreiber durchzuführen ist



Erinnerungsnachricht an die Wartung B, die von einem BouMatic-Kundendiensttechniker durchgeführt werden muss



Echtzeituhr



Automatische Umschaltung zwischen Sommer- und Winterzeit



Sirene, die bei jedem Start ausgelöst wird



Mechanische Hundefunktion (optionaler Steuerkasten)



Kette 10 x 32 mm-Kette: •

Widerstand 13 T

•

Gewicht: 2,25 kg / m

•

Kalibriert

•

Spezielle Härtung

•

Maximal 200 m Kette pro Getriebe

17

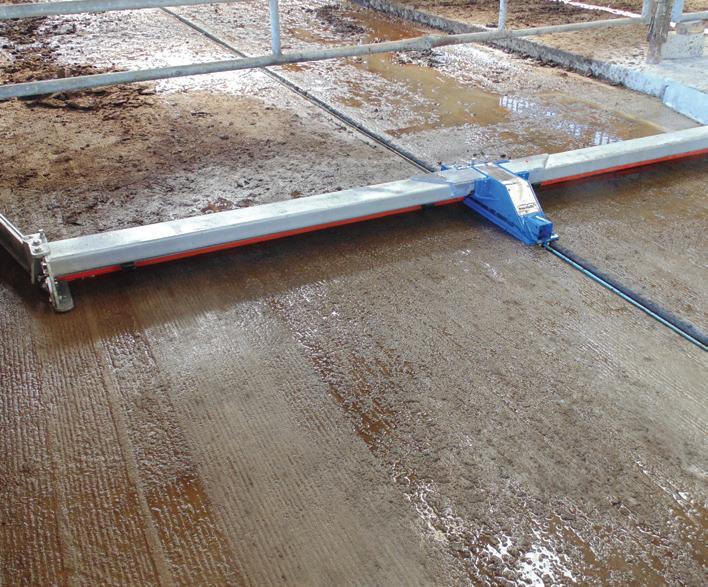

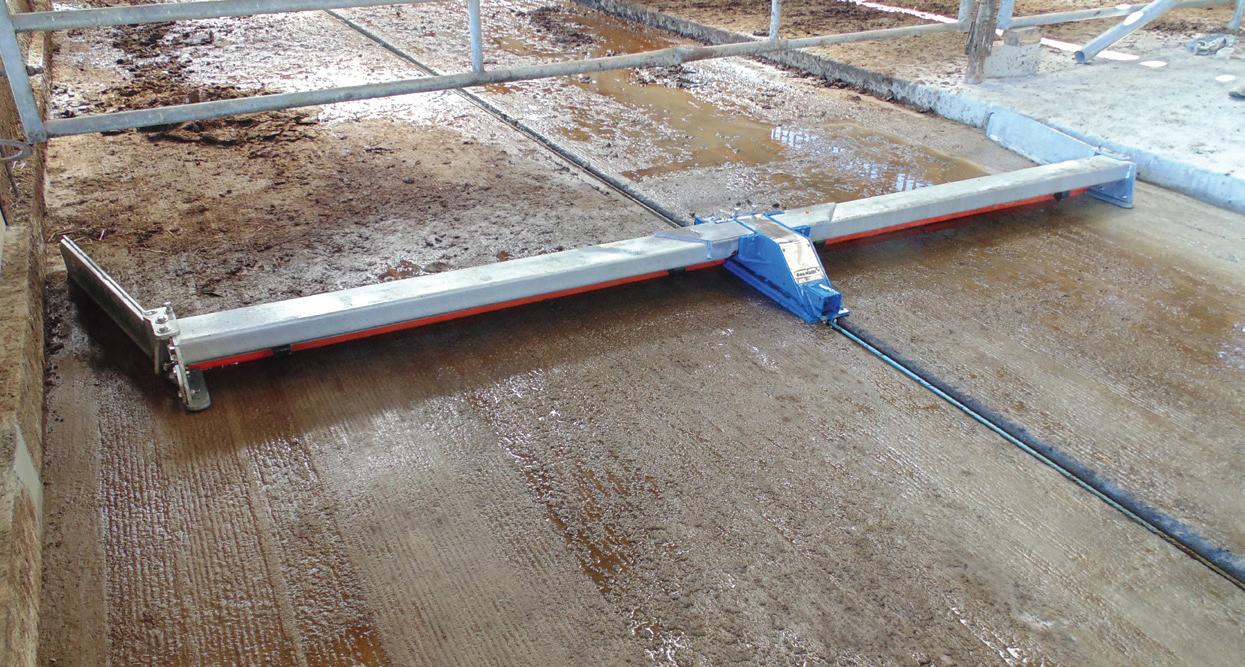

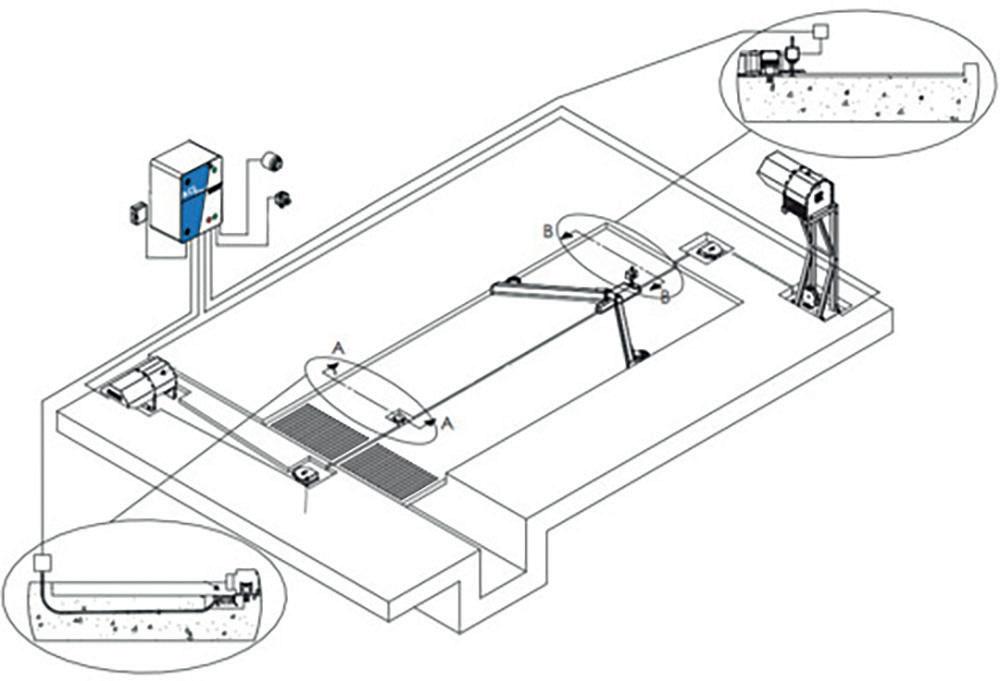

TYPHOON

Der Typhoon-Schieber ist die ideale Lösung für das Ausschieben von Gängen unter Gülle- oder Halbstrohbedingungen. Er ist vielseitig, ausgereift und gewährleistet dank häufiger Ausschiebungen eine optimale Reinigung.

Seilschieber

Der Typhoon-Seilschieber erweist sich als die einfachste, effektivste Lösung für Gebäude, die für Milchvieh bestimmt sind.

"I" System

"U" System

Ausstattung 1 010 mm

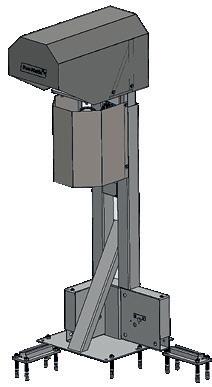

XLM-Winde Motorleistung: 0,55 kW oder 0,75 kW für eingeschränkten Energieverbrauch.

280 mm

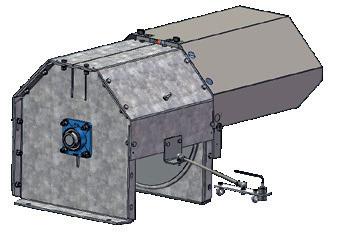

Winde: •

•

•

Ein einziges Modell mit hoher Kapazität, das bis zu 200 m Seil aufwickeln kann.

Abgestützt durch zwei Lager für eine längere Lebensdauer und weniger Kraftaufwand für das Getriebe.

8 mm dicker Kern auf Kompression geprüft.

760 mm

570 mm

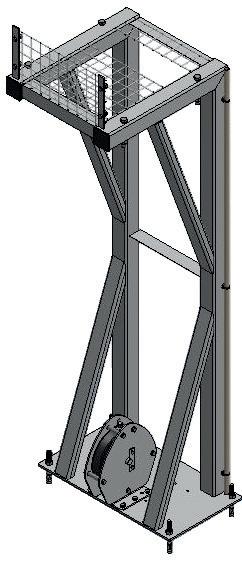

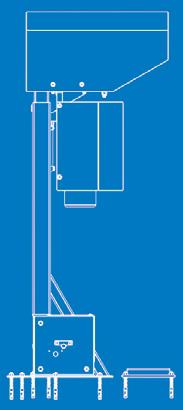

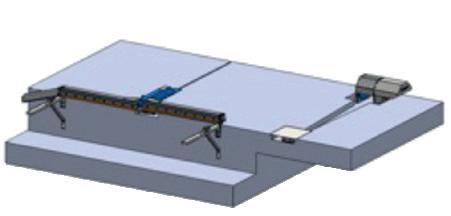

Ausleger Bodenausleger: Der Ausleger spart Platz und hebt die Winde 2 m über den Boden. Die vertikale Umlenkrolle ist im Lieferumfang enthalten, ebenso wie der Windenzugriffsschutz.

400 mm

Auslager mit Schutz: Optional können Sie den Ausleger mit einem Schutz versehen. Dieser Schutz sichert den Zugang zum Seil und verhindert Güllespritzer um den Ausleger herum.

Es sind zwei Modelle verfügbar.

715 mm

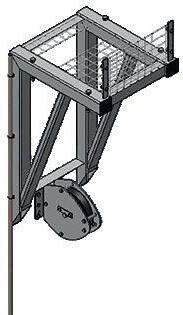

Wandausleger: Dieser Ausleger verfügt über eine vertikale Umlenkrolle und wird an der Wand befestigt, um die Winde aufzunehmen.

19

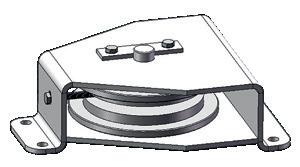

Umlenkrollen Die Umlenkrollen sind so konzipiert, dass sie auch in abrasiven Umgebungen wie Sand eingesetzt werden können, um eine kostengünstige Wartung zu ermöglichen. Es gibt 3 Typen von Umlenkrollen: Horizontale Umlenkrolle

Horizontal Standard und HD: •

Standard-Umlenkrolle mit einem Durchmesser von 250 mm.

•

HD-Umlenkrolle mit einem Durchmesser von 350 mm.

•

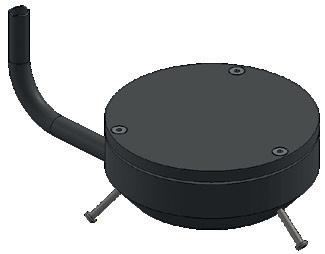

Es wird ein Mindestabstand von 2,5 m zwischen Winde und Umlenkrolle empfohlen.

Vertikal: Vertikale Umlenkrolle

•

Umlenkrolle mit einem Durchmesser von 250 mm.

•

Verwendung mit Boden- oder Wandausleger.

Die horizontalen oder vertikalen Umlenkrollen mit einem Durchmesser von 250 mm sind wartungsfrei. Sie sind auf Lagern mit einer „SPI“-Dichtung vom Typ TP montiert, was den Einsatz in sandigen Umgebungen mit reduziertem Wartungsaufwand ermöglicht.

Umlenkrolle Seilführung

Seilführung: Diese Umlenkrolle wird verwendet, wenn die Winde am Boden direkt hinter der Rille angeordnet ist. Beim Aufwickeln wird das Seil auf der Trommel von links nach rechts und von rechts nach links angeordnet. Diese Umlenkrolle verhindert, dass das Seil die Kanten des Tanks berührt und dadurch zerschnitten wird.

•

Umlenkrolle mit einem Durchmesser von 250 mm.

Gemeinsame Merkmale •

25 mm-Achse.

•

Doppelte Lagerreihe.

•

2 "Spi"-Dichtungen zum Schutz der Lager.

Minimum 2500 mm

20

Seil Das Seil vom Typ DYNEEMA bietet eine außergewöhnliche Widerstandsfähigkeit. Im Gegensatz zu Edelstahl- oder Stahlseilen kann der Anwender das Seil bei Reißen mit einer Nadel reparieren. Darüber hinaus besteht die Möglichkeit, Schlaufen zu machen, um den Schieber am Seil zu befestigen.

•

10 mm: Zugfestigkeit 10,8 T. Erhältlich in Rollen von 1, 200, 500 und 1000 m.

•

12 mm: Zugfestigkeit 16,5 T. von 1, 200, 500 und 1000 m.

Erhältlich in Rollen

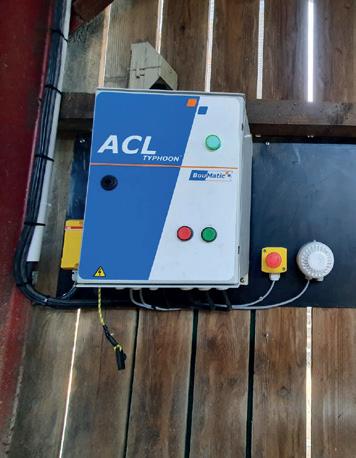

ACL-Schaltschränke ACL-Steuerschränke verfügen über eine Vielzahl von Funktionen, die Ihre täglichen Aufgaben erleichtern.

ACL TYPHOON

ACL TYPHOON +

Manueller Start/Stopp an der Vorderseite des Controllers





Bis zu 24 automatische Starts pro Tag





Automatischer Frostschutz





Startsignal des Aufnahmekanals

×



Stufenweise Ableitung der Gülle in den Aufnahmekanal





Anzeige der Gesamtbetriebsstunden





Meldung zur Erinnerung an die Wartung A, die vom Betreiber durchzuführen ist





Echtzeituhr





Automatische Umschaltung zwischen Sommer- und Winterzeit





Auswahl der Anzahl der Starts eines Zyklus





Sirene, die bei jedem Start ausgelöst wird





Alternative Parkposition





Mechanische Hundefunktion (optionaler Steuerkasten)





FUNKTIONEN

SBC-Schaltschränke Der SBC-Controller wurde speziell für Bürstenschieber entwickelt.

Um zu verhindern, dass sich Gülle zwischen Bürste und Klappen ansammelt, stoppt der Schieber und fährt rückwärts, um die zwischen Bürste und Klappen angesammelte Gülle aufzunehmen. Diese Zeit ist einstellbar. Diese Funktion garantiert eine optimale Sauberkeit der Bürsten und damit eine bessere Effizienz.

21

FUNKTIONEN

SBC

Manueller Start/Stopp an der Vorderseite des Controllers



Bis zu 24 automatische Starts pro Tag



Automatischer Frostschutz



Startsignal des Aufnahmekanals



Stufenweise Ableitung der Gülle in den Aufnahmekanal



Anzeige der Gesamtbetriebsstunden



Echtzeituhr



Automatische Umschaltung zwischen Sommer- und Winterzeit



NEU • NEU

•N E

U

NE U

• EU •N

NYT •

• NEU • NE EUO U •N

• EU •N

PATENTIERTES SYSTEM • EU N

NEU • NEU •

NE U

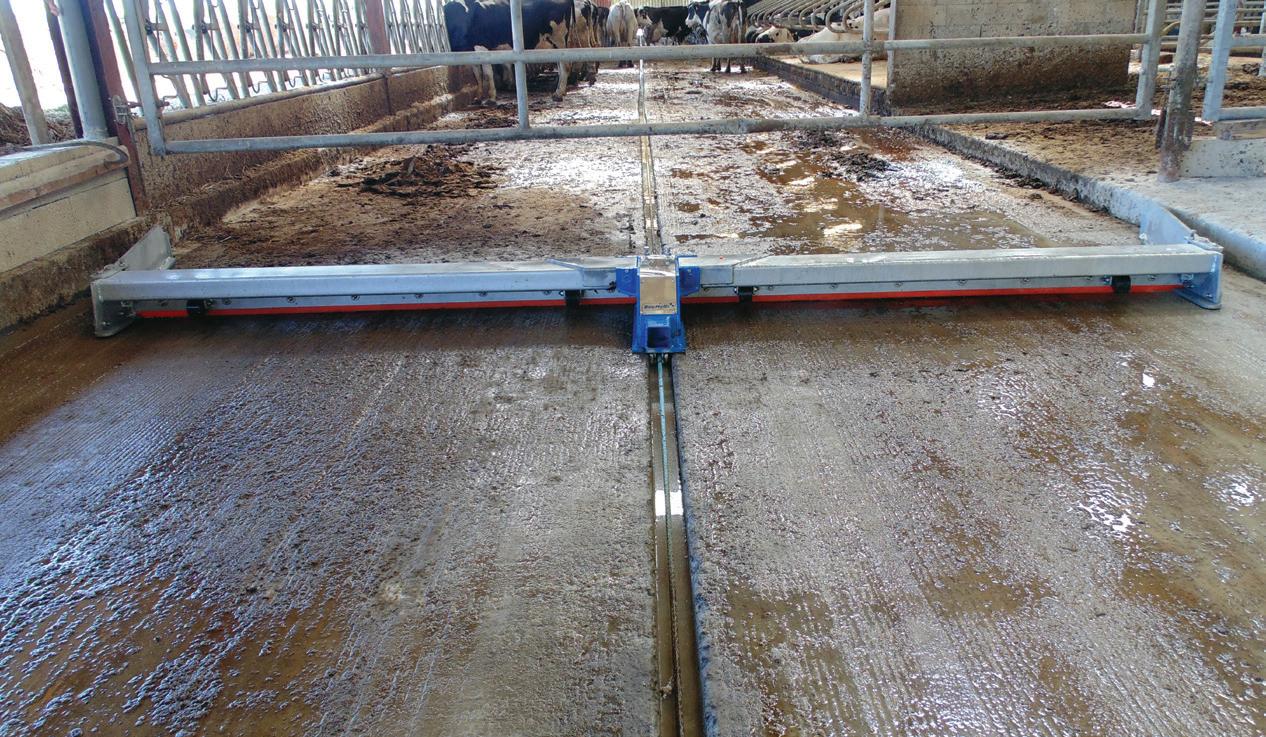

Scraper Brush Cleaner Es handelt sich um einen geraden Spezialschieber für Gülle, der vorne mit Metallmessern und hinten mit speziellen Bürsten ausgestattet ist und viele Vorteile bietet. Der Typhoon SBC ist derzeit der effizienteste Schieber auf dem Markt. Dank ihres Patents garantiert die automatische Hebebürste eine perfekte Reinigung des Bodens, egal ob auf glatten, aufgerauten oder geriffelten Betonoberflächen oder Matten. Sie werden vollauf zufrieden sein.

Vorteile Geringeres Risiko für Tiere • Die unter dem Hobel angebrachten hinteren Bürsten sind unabhängig von den vorderen Schiebermessern.

• Das Ergebnis: Eine kompaktere Bauform.

• Mit diesem System kann die Ausschiebehäufigkeit im Vergleich zu einem herkömmlichen Schieber um 30 % reduziert werden.

Weniger Verschleiß • Die Bürsten müssen beim Vorschub des Schiebers nicht das Gewicht von Messern und Hobel tragen.

• Durch Verringerung der Ausschiebehäufigeit verlängert sich die Lebensdauer von Schieber und Einbaukomponenten.

Sauberer • Die "traditionellen" Messer beseitigen den Großteil der Gülle, während die Bürsten die Feinarbeit erledigen.

• Nach der Konfiguration steuert der Controller den Schieber automatisch, um eine Sättigung der Bürsten zu vermeiden.

• Das Ergebnis ist eine bessere Ausschiebequalität, weniger Feuchtigkeit und sauberere Kühe.

22

•

Typhoon SBC

Im Gegensatz zu Frontbürsten hält der SBC seine Bürsten stets sauber und sorgt so auch an Steigungen für optimale Effizienz. Er ist mit Stahlmessern an der Vorderseite und Bürsten an der Rückseite ausgestattet. Mit Schmutz im Schiebegang, egal wo, wird er mühelos fertig. Außerdem kann er auf Steigungen von bis zu 2 % eingesetzt werden. Er ist für eine Gangbreite von 2 bis 5 m geeignet. Dieser Schieber kann nicht bei flachen Misthaufen verwendet werden.

220 mm

23

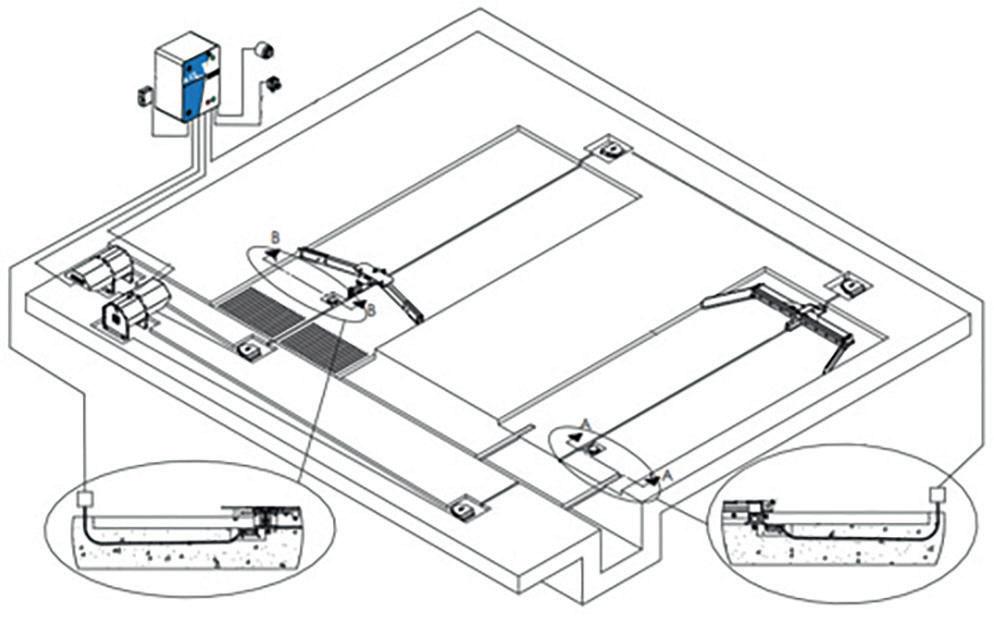

Endschaltertypen Es stehen verschiedene Endschaltertypen zur Verfügung, die die Anlage stoppen oder die Funktion haben, den Schieber umzukehren. Je nach Montage der Anlage helfen Ihnen unsere Händler, die am besten geeigneten Endschalter zu bestimmen.

Oberirdisch: Endschalter zur Befestigung am Boden. Er gewährleistet den Stopp des Schiebers in Parkposition oder bei der Umkehrung. Dank seiner Bauweise ist der Sensor geschützt.

Oberirdisch

Beton: Endschalter zum Einlassen in den Beton. Er gewährleistet den Stopp des Schiebers in Parkposition oder bei der Umkehrung. Wasserdichtes Gehäuse für optimalen Schutz des Sensors.

Die horizontalen oder vertikalen Umlenkrollen mit einem Durchmesser von 250 mm sind wartungsfrei. Sie sind auf Lagern mit einer „SPI“-Dichtung vom Typ TP montiert, was den Einsatz in sandigen Umgebungen mit reduziertem Wartungsaufwand ermöglicht.

Auf Umlenkrollen: Im Seil ist eine Feder angebracht.

Wenn diese vor dem Sensor vorbeiläuft, wird der Schieber umgekehrt oder stoppt, wenn er sich in einem Parkbereich befindet. Verwendung für Gülleanlagen ohne Stroh.

Auf Beton

Auf Umlenkrollen

Auf Winde: Im Seil ist eine Feder angebracht. Wenn diese vor dem Sensor vorbeiläuft, wird der Schieber umgekehrt oder stoppt, wenn er sich in einem Parkbereich befindet.

Federnd: Wenn der Schieber den Ableitbereich oder die Parkposition erreicht, wird die Feder an einem am Beton befestigten Anschlag zusammengedrückt, wodurch die Stärke ansteigt und der Motor umgekehrt oder angehalten wird.

Sensoren

FALCON

TYPHOON

TRITON 13

TRITON 10

Oberirdisch









Beton









Federnd

×

×

×



Auf Umlenkrollen

×



×

×

Auf Winde

×



×

×

Das Installationspaket umfasst • • • • • •

Notstopps Sirene (obligatorisch für die CEE-Norm (Maschinennorm)) Frostschutzfühler Elektrische Verkabelung Verkabelung für die Sensoren Einen oder mehrere Endschalter

25

Auf Winde

Federnd

12

00

mm

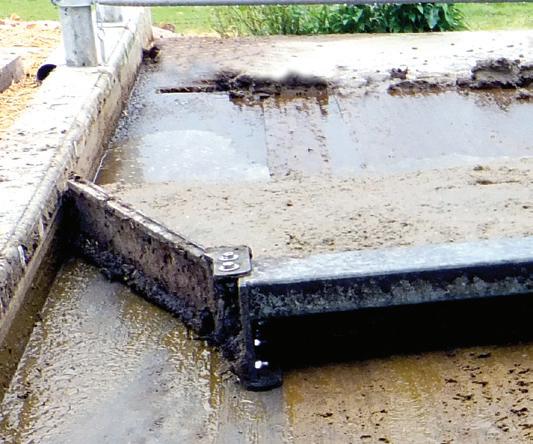

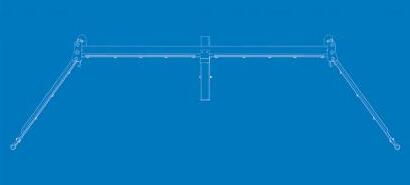

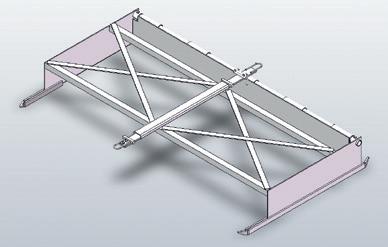

Die verschiedenen Schiebertypen Es gibt eine große Auswahl an Schiebern, die für jede Situation geeignet sind. Sie können symmetrisch oder asymmetrisch sein.

Gerade HD: Der gerade HD-Schieber wird in Betrieben verwendet, die Stroh verwenden und Mist wollen.

Dank seinem Gewicht, den Messern aus Gummi und den Verschleißteilen aus Hardox werden Sie viele Jahre mit ihm arbeiten können.

• • • •

Endschalter zur Befestigung am Boden Dieser gewährleistet den Stopp des Schiebers in Parkposition oder bei der Umkehrung.

Dank seiner Bauweise ist der Sensor geschützt.

Höhe unter Barriere 750 mm

325 mm

Standard : Der gerade Standardschieber kann in sehr aggressiven Umgebungen (Sand) eingesetzt werden, da alle Teile, die mit dem Boden in Berührung kommen, aus Hardox bestehen und austauschbar sind.

Außerdem ist er so konzipiert, dass zwischen dem Arm und dem Rand der Liegebox immer ein Abstand besteht, damit die Tiere nicht gestört werden. Es ist ausgestattet mit: • •

GERADER HD

•

Messern aus Stahl/Gummi Austauschbaren bodenberührenden Teilen aus Hardox Einsetzbar an Steigungen von bis zu 2 %

•

Von 2 bis 5 m. Anderen Abmessungen auf Anfrage.

STD GERADE

200 mm

SLIM GERADE

195 mm

26

SLIM

STD GERADE

GERADER HD

Slim: Der Slim-Schieber wird in Anlagen mit 100 % Gülle verwendet. Die Schiebermesser sind aus Stahl und können optional mit einem Gummistreifen versehen werden. Es sind Breiten von 2 bis 5 m erhältlich.

SCHIEBERTYP

W1

HD GERADE

STD GERADE

W1

SLIM GERADE

W1

SBC

W1

27

BREITE (m)

MINIMALE BREITE (m)

MAX. BREITE (m)

W1 (m)

2

1,75

2,25

0,83

2,5

2,25

2,75

1,3

3

2,75

3,25

1,8

3,5

3,25

3,75

2,3

4

3,75

4,25

2,8

4,5

4,25

4,75

3,3

5

4,75

5,25

3,8

5,5

5,25

5,75

4,3

6

5,75

6,25

4,8

2

1,75

2,25

1,23

2,5

2,25

2,75

1,73

3

2,75

3,25

2,23

3,5

3,25

3,75

2,73

4

3,75

4,25

3,23

4,5

4,25

4,75

3,73

5

4,75

5,25

4,23

5,5

5,25

5,75

4,73

6

5,75

6,25

5,23

2

1,75

2,25

1,23

2,5

2,25

2,75

1,73

3

2,75

3,25

2,23

3,5

3,25

3,75

2,73

4

3,75

4,25

3,23

4,5

4,25

4,75

3,73

5

4,75

5,25

4,23

2

1,75

2,25

1,28

2,5

1,75

2,25

1,78

3

1,75

2,25

2,28

3,5

1,75

2,25

2,78

4

1,75

2,25

3,28

4,5

1,75

2,25

3,78

5

1,75

2,25

4,28

5,5

1,75

2,25

4,78

v HD: Dadurch wird die Last wieder auf die Mitte des Schiebers ausgerichtet.

•

Arm, der beschwert werden kann

•

Schuh mit oder ohne Armblockierung (ohne Blockierung: ermöglicht die vollständige Öffnung des Schiebers im Ableitbereich)

•

Parkbereich = 1,5-fache Gangbreite

•

Asymmetrisch (Option): d. h. exzentrisch nach rechts oder links um 25 cm im Verhältnis zur Gangachse

•

Von 2 bis 6 m (Andere Maße auf Anfrage)

•

Höhe unter Barriere 750 mm

V HD

Hobelmesser aus Hardox

•

Die bodenberührenden Teile sind für eine längere Lebensdauer aus Hardox gefertigt.

•

Bei der Rückkehr zum Parkplatz bleibt ein sehr großer Raum frei, um das ungehinderte Passieren der Tiere zu erleichtern.

•

Von 2 bis 5 m, andere Maße auf Anfrage.

•

Kann asymmetrisch sein.

•

Lässt keine Steigungen zu.

V STD

Standard: Der „V“-Gülleschieber ermöglicht die Neuausrichtung der Last auf die Schiebermitte.

337 mm

HD

200 mm

STD

28

Übersicht über die Schiebertypen Im Folgenden sind die verschiedenen Schiebertypen aufgeführt, die je nach gewünschtem Modell erhältlich sind: SCHIEBER

FALCON

TYPHOON

TRITON 13

TRITON 10

HD gerade





×

×

Standard gerade

×





×

Slim gerade

×



×



V HD





×

×

V Standard

×





×

V SBC

×



×

×

V Umkehrbar

×







V Spaltenboden

×

×

×



V Kanalschieber

×



×



V Führung über Umlenkrolle

×



×

×

V Schieber Wartebereich









Verschiedene Ausstattungen Führung über Umlenkrolle Nur für Typhoon-Anlagen.

Die Führung über Umlenkrolle wurde für Systeme entwickelt, die einen Misthaufen mit Rutsche verwenden oder direkt in die Grube ableiten.

Dadurch kann der Händler oder Anwender die Wartung oder Reinigung der Umlenkrolle sicher ausführen.

Die Rille muss 40 mm breit und 90 mm tief sein.

Der Bereich muss wegen des geringfügig längeren Schuhs (+600 mm) etwas größer sein.

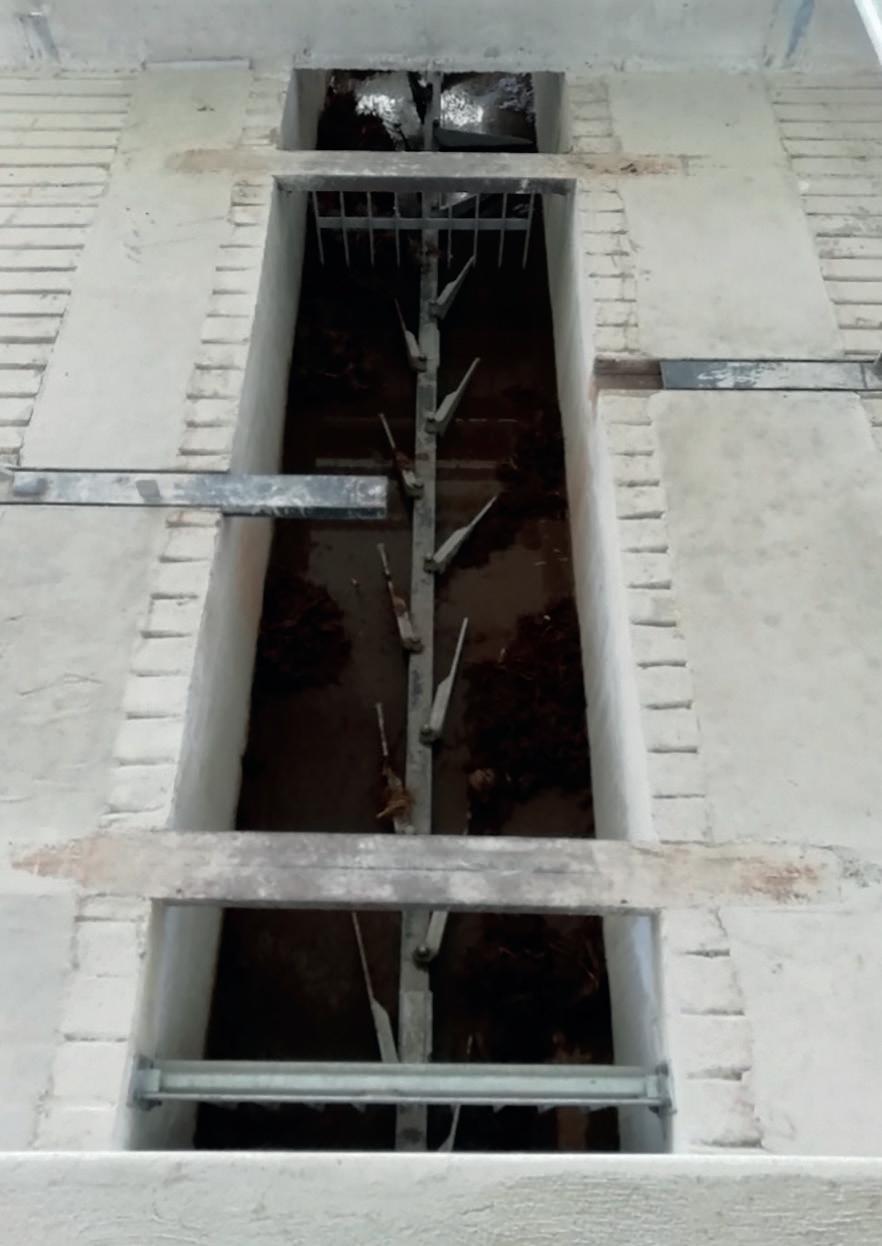

Aufnahmekanel Der spezielle Aufnahmekanalschieber ist ein Gülleschieber, mit dem Sie Gülle bei geringem Energieverbrauch abtransportieren können.

Maximale Breite 1,1 m.

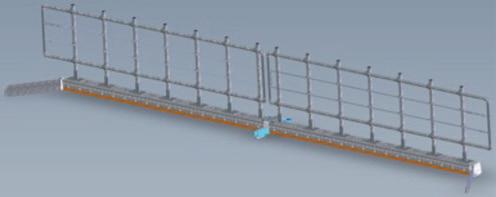

Schubbarriere Ermöglicht den Betrieb eines Kuhtreibers im Wartebereich (angegeben an der Eingangstür), der manuell oder automatisch gesteuert wird und diesen nach dem Melken reinigt.

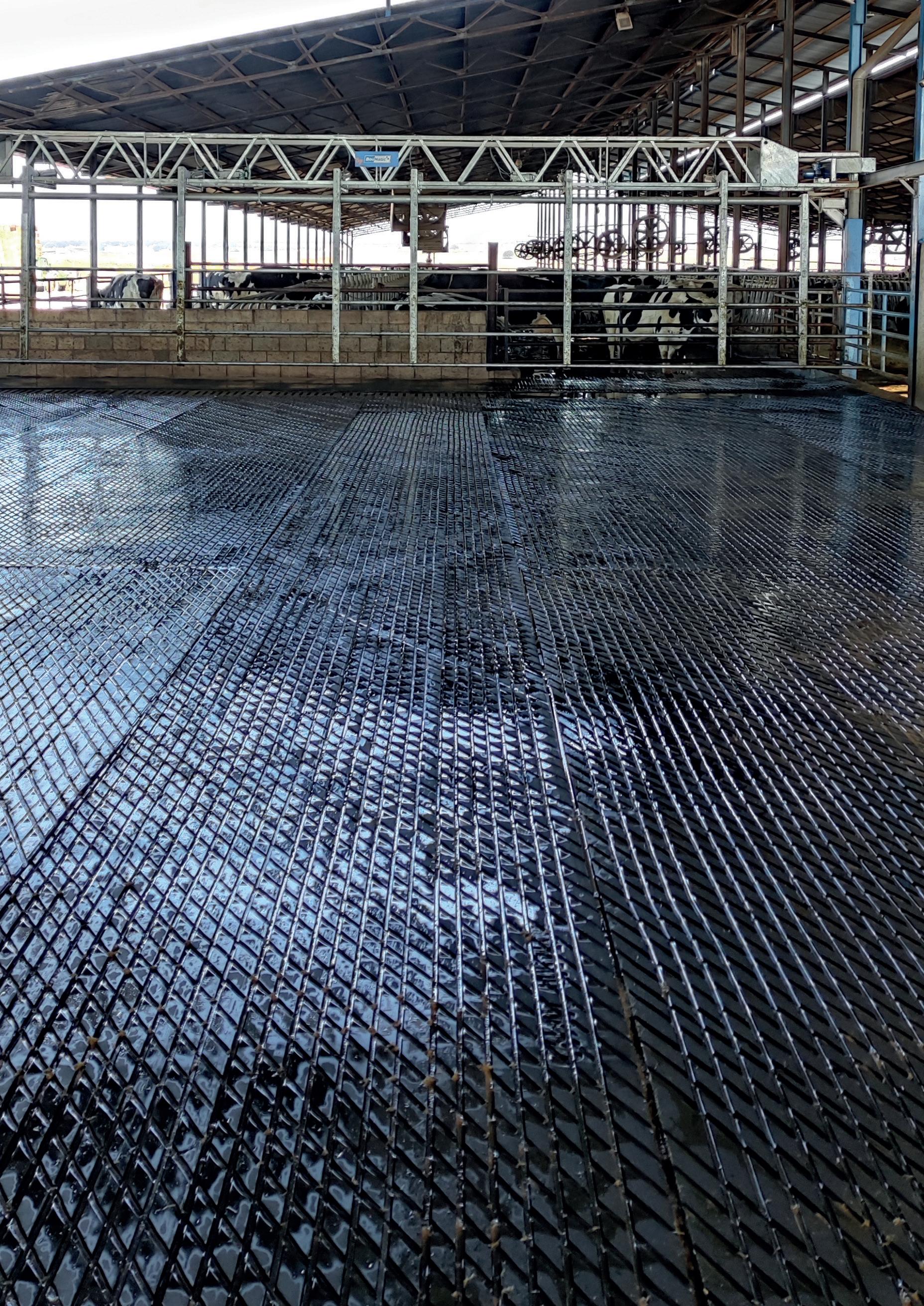

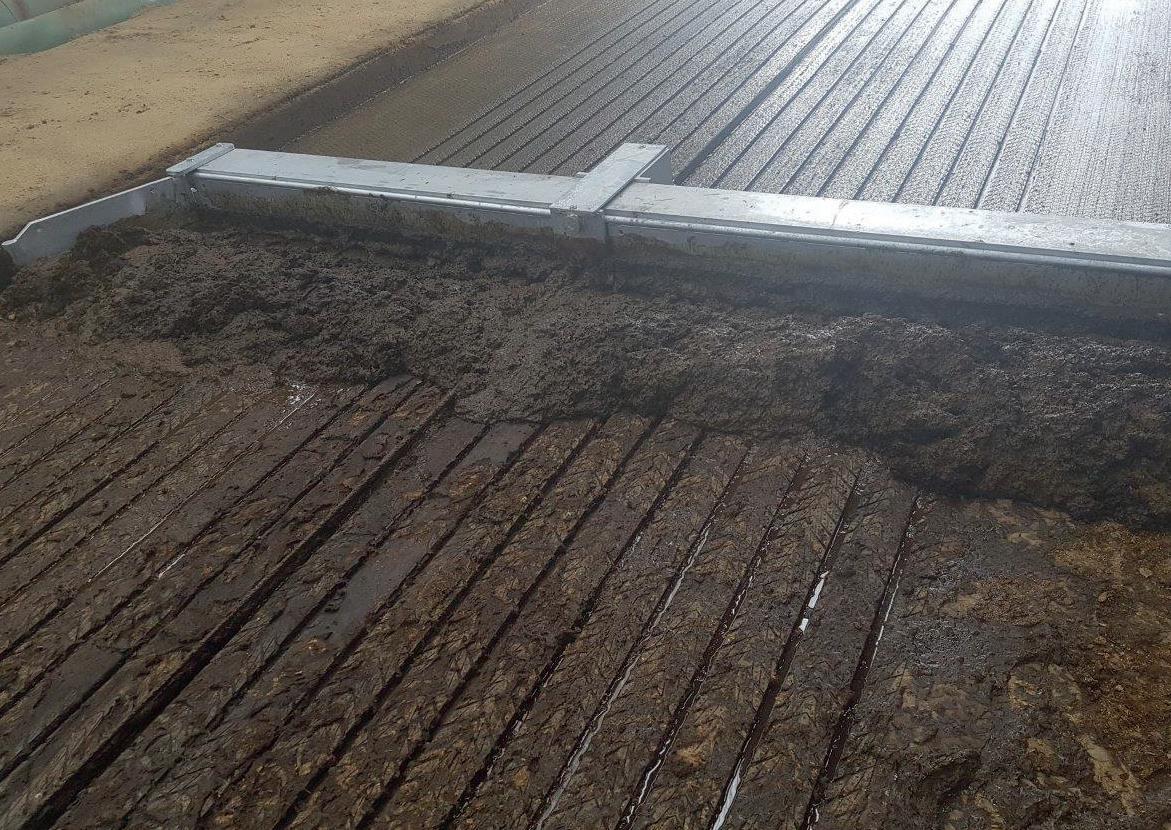

Spaltenboden Speziell entwickelt, um die Tiere nicht zu stören, ermöglicht das einfache, effektive Ausschieben von Gängen auf Spaltenböden.

Erhältlich für Gangbreiten von 2 bis 5 m.

Umkehrbar Wenn der Kanal in der Mitte des Gebäudes liegt.

Wenn der Schieber über die am Kanal angebrachten Nocken (2 pro Seite) fährt, heben sich die Messen an und bewegen sich über den Stift.

30

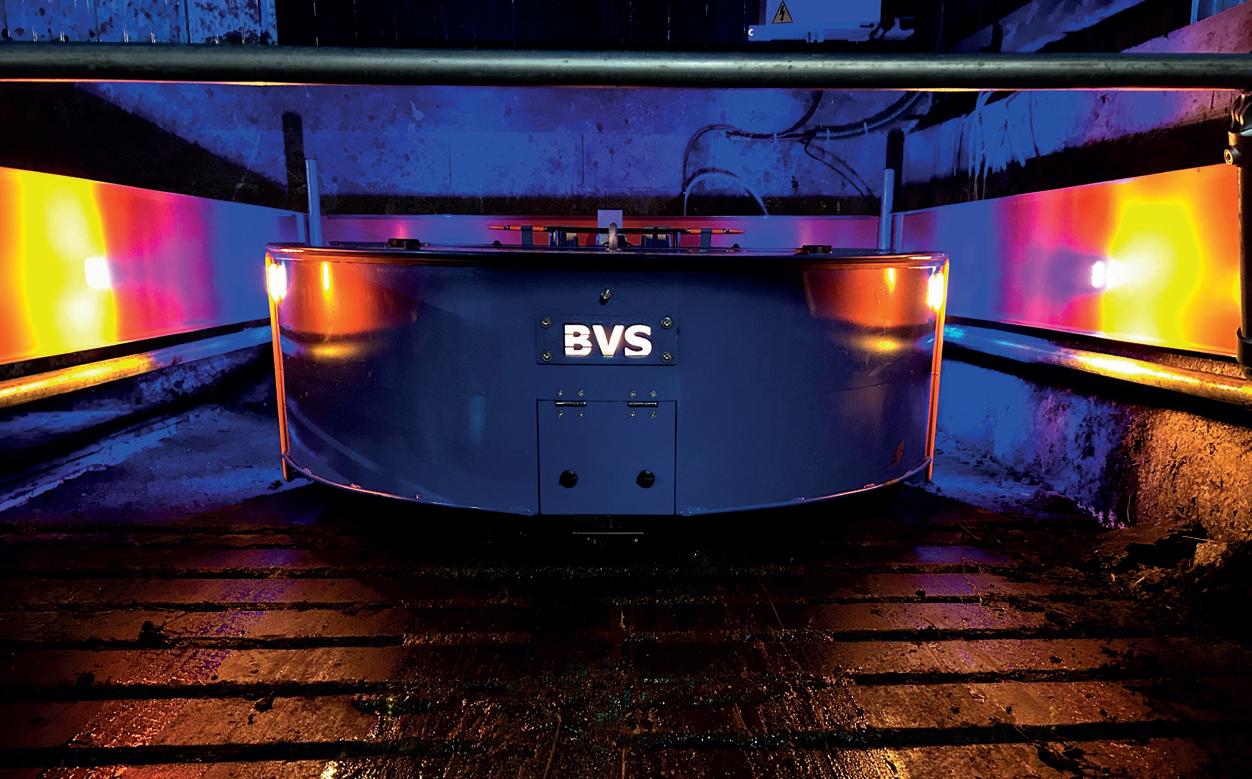

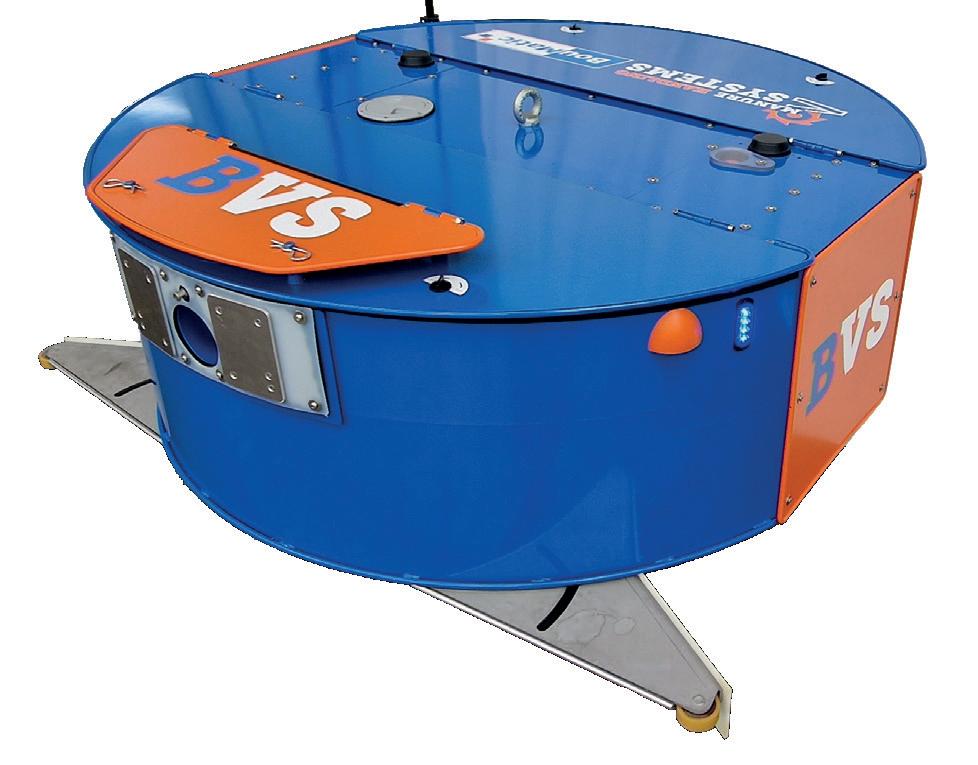

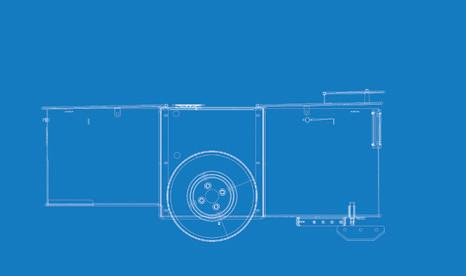

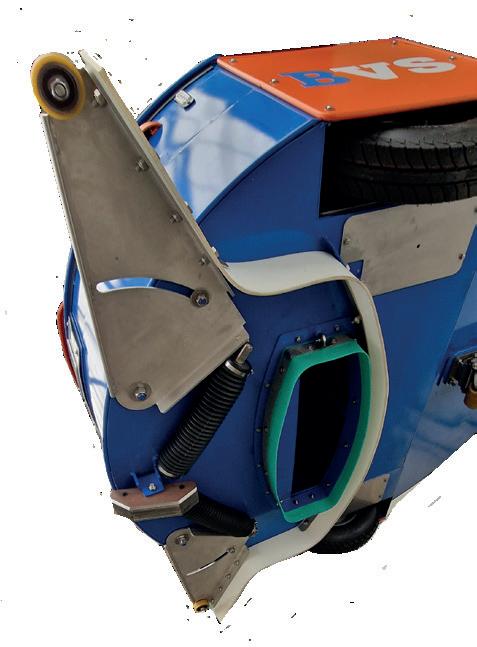

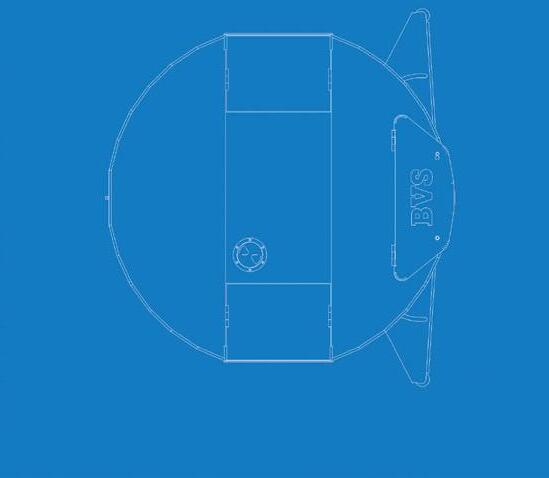

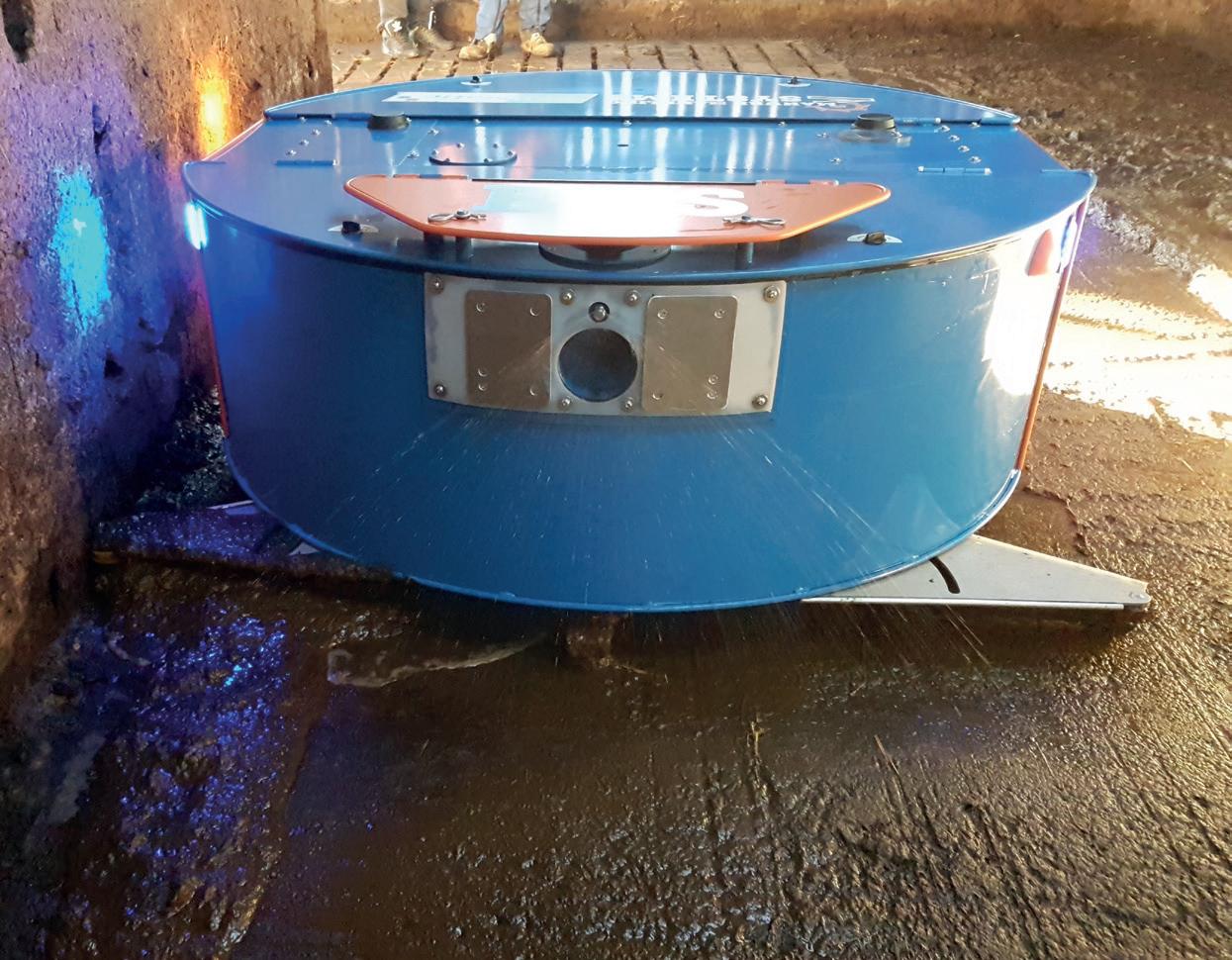

BVS VACUUM SCRAPER

Ein intelligenter Verbündeter für Gesundheit und Wohlbefinden Ihrer Tiere Der BVS ( Boumatic Vacuum Scraper) ist ein vollautomatischer Roboter für die Reinigung mittels Absaugung der Gülle in Ställen. Damit lässt sich Folgendes erreichen: Sauberere Tiere Sauberere Liegeboxen Verringerung der Arbeitszeit dank Reinigung der Gänge zwischen den Boxen Mehr Tierkomfort Weniger Feuchtigkeit an den Klauen.

Weniger Ammoniakausdünstungen dank häufiger Ausschieberunden

31

Außergewöhnlich starke Ansaugung Funktionsweise des BVS: Die beiden Arme führen die Gülle zurück in die Mitte.

Die Ansammlung von Gülle um die Einlassöffnung des Behälters herum verhindert jeglichen Lufteintritt.

Da im Behälter ein Unterdruck herrscht (Vakuumpumpe), wird die Gülle angesaugt und im Tank gelagert.

Bei Anlagen mit Spaltenböden entleert sich der Behälter, wenn der BVS über diese Bereiche fährt und die Öffnung nicht mehr durch Gülle verstopft wird.

Wenn er seinen Ladepunkt erreicht, entleert sich der BVS und die Vakuumpumpe schaltet um, um die Gülle aus dem Behälter zu drücken.

Eine Konstruktion, die lange hält …

Das BVS ist komplett aus lackiertem Edelstahl gefertigt, was optimalen Schutz vor Korrosion und Langlebigkeit garantiert.

Sein abgerundetes Design ermöglicht eine Drehung um 360°. Dadurch ist weniger Manövrieren am Ende des Gebäudes erforderlich.

32

1730 mm

Stromverbrauch

250 W/Stunde

Volumen Gülletank

350 l

Volumen Wassertank

70 l

Vorschubgeschwindigkeit

10 m / min

Autonomie mit LITHIUM-Batterie

14,5 Std / Tag

Zulässige Steigung

8% (4% + 4%)

Leergewicht

420 Kg

Gewicht unter Last

840 Kg

Geräuschemission (in 1 m Entfernung)

39,4 dB

Geräuschemission (in 10 m Entfernung)

28,7 dB

Kapazität / Roboter*

50 bis 80 VL

* je nach Batteriestrecke und Entleerungspunkt

33

1650 mm

750 mm

1530 mm

Mindesthöhe unter Barriere

660 mm

MERKMALE

Plug-and-Play-Installation

Voraussetzung vor der Installation ist WLAN-Abdeckung im gesamten Gebäude, um optimalen Fernzugriff zu gewährleisten.

Router

Repeater

Zur Führung sind keine Bodenteile notwendig. Dank seines Laserleitsystems lenkt der BVS völlig selbstständig.

Bei der ersten Inbetriebnahme erstellt der Bediener (eine qualifizierte, durch BouMatic autorisierte Person) eine virtuelle Karte, indem er den Roboter durch das gesamte Gebäude bewegt. NACH diesem Lernprozess bewegt sich der Roboter frei in seinem Bereich. Der Anwender kann die Ausschiebehäufigkeit nach Wunsch anpassen.

Das Lernen oder Einstellen kann über PC oder Smartphone erfolgen. Für Fahrten im manuellen Modus steht eine Fernbedienung zur Verfügung.

Alarme werden per E-Mail und/oder SMS versendet und können aus der Ferne behoben werden.

Entleerungspunkt Mehrere Konfigurationen möglich:

Auf Lagergrube

Auf Kanal

Auf Auffanggrube

Auf Spaltenböden am Ende oder in der Mitte des Gebäudes

34

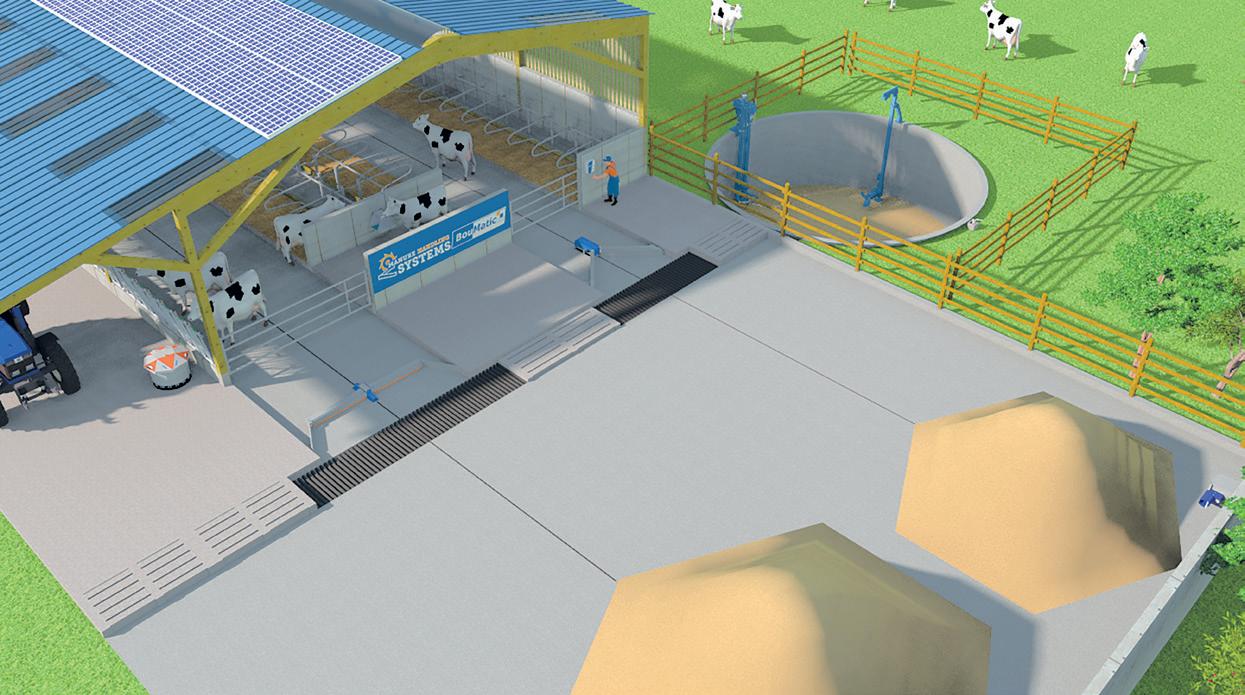

Güllemanagement

35

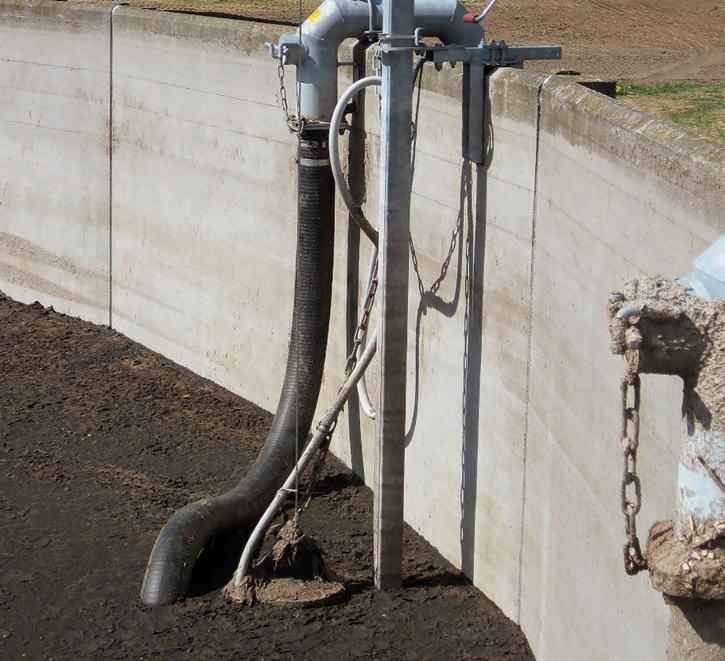

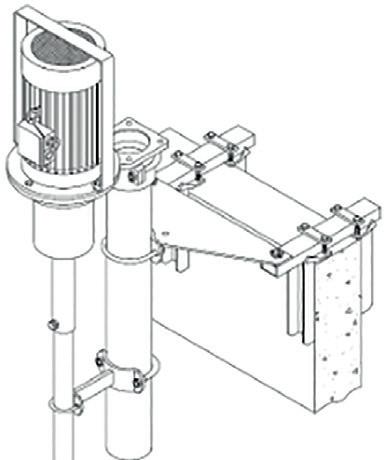

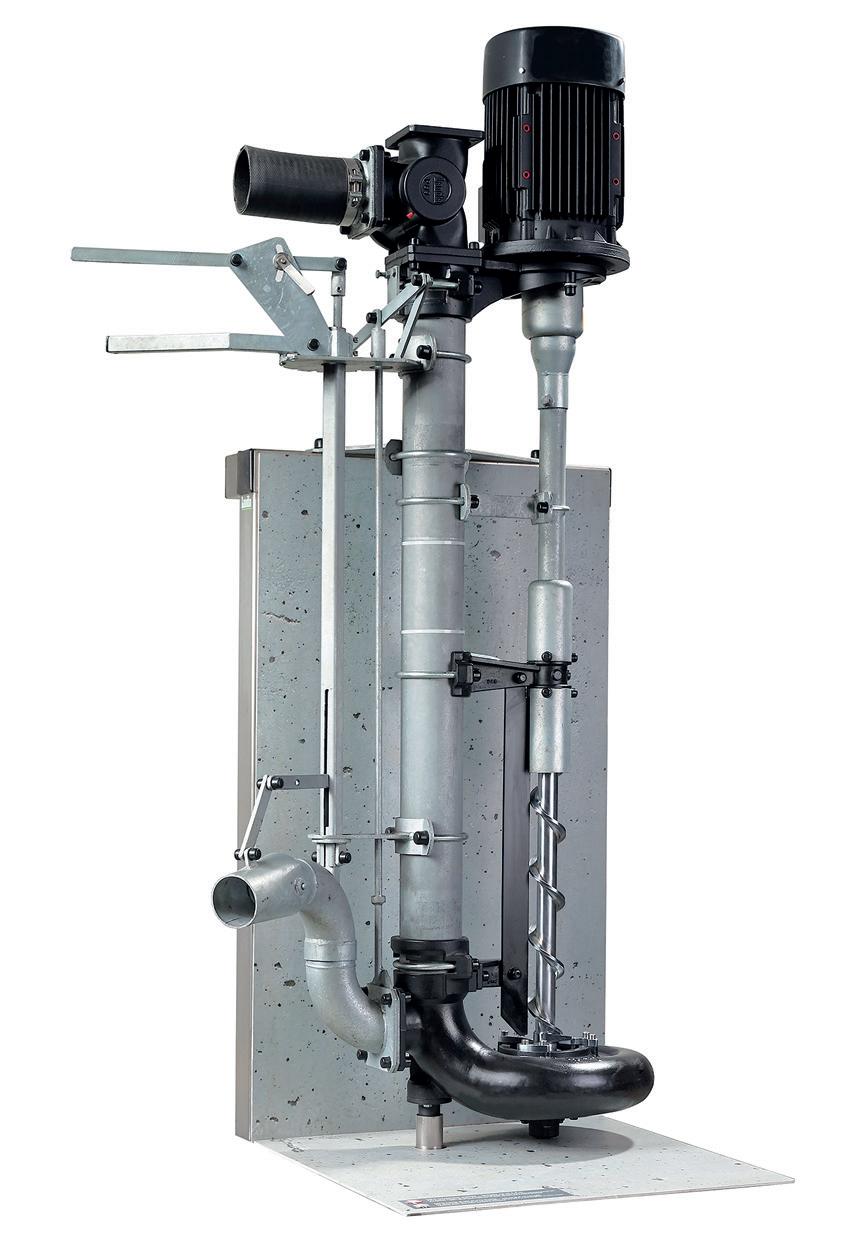

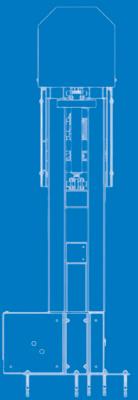

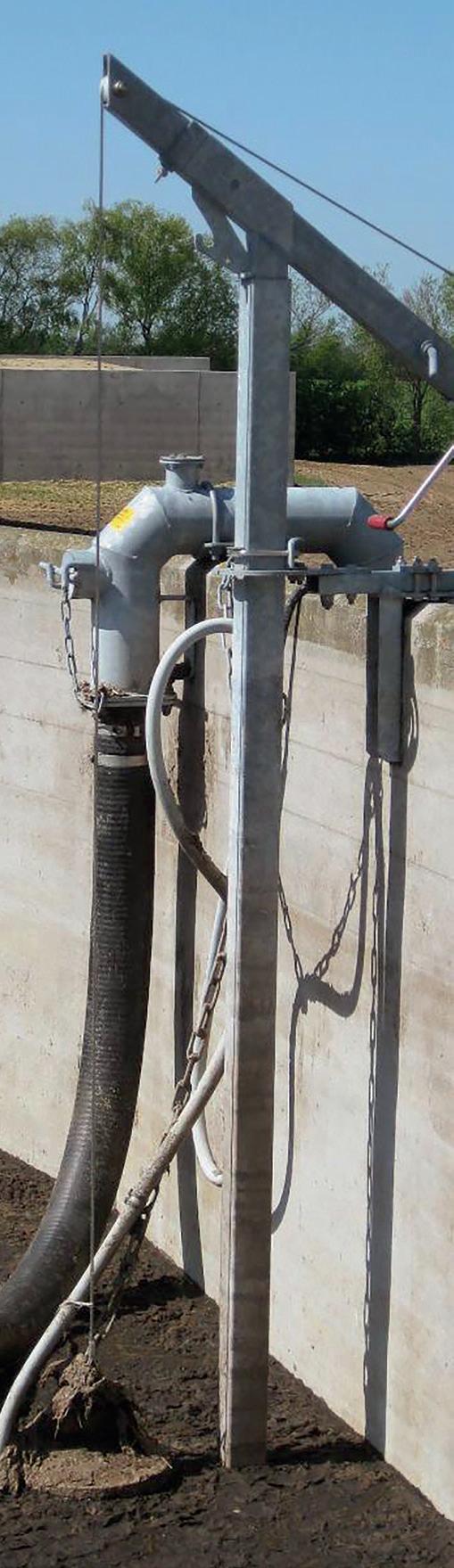

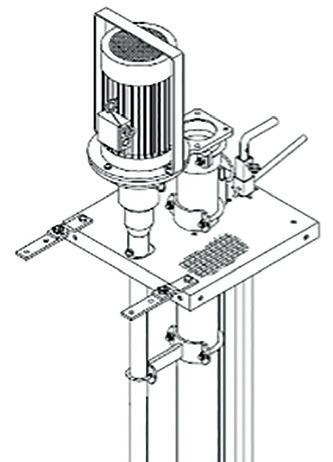

MPG-PUMPE mit VERTIKALER ACHSE

Die BouMatic MPG Langwellenpumpen für organische Abfälle vom Typ MPG (Motorpumpe) werden am Rand einer Auffang- oder Lagergrube so montiert, dass der untere Teil mit dem Pumpengehäuse in die Flüssigkeit abgesenkt wird und der obere Teil mit dem Motor im Freien steht.

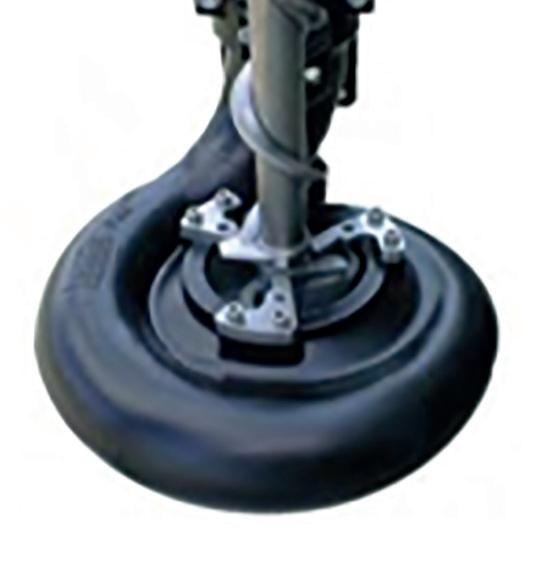

Die Langwellenpumpe kann zum Mischen mit einem beweglichen Bodenrührwerk geliefert werden.

Es sind viele verschiedene Größen, Befestigungen und Rohrleitungen erhältlich (4'' - 5'' - 6'').

Das Messersystem aus gehärtetem Stahl zum Zerkleinern grober Bestandteile und der Propeller für einen gleichmäßigen Zugang zur Pumpe sorgen für verstopfungsfreies Pumpen.

36

Gestion des effluents

Merkmale Pumpengehäuse aus gehärtetem Stahl von wesentlich besserer Qualität als ein geschweißtes Pumpengehäuse.

Sehr robust, oft 10 bis 15 Jahre Betrieb ohne hohe Kosten.

Kapazität bis zu 450 m³/ Std. Ansaugung von der Oberseite des Spiralgehäuses aus Schnecke mit Gegenmesser am Eingang Motorgrößen von 5,5 bis 30,0 kW Hubhöhe bis zu 25 m Pumpenschlauch 4", 5" oder 6" Erhältlich für Gruben mit einer Tiefe von 1,8 bis 5,4 m

37

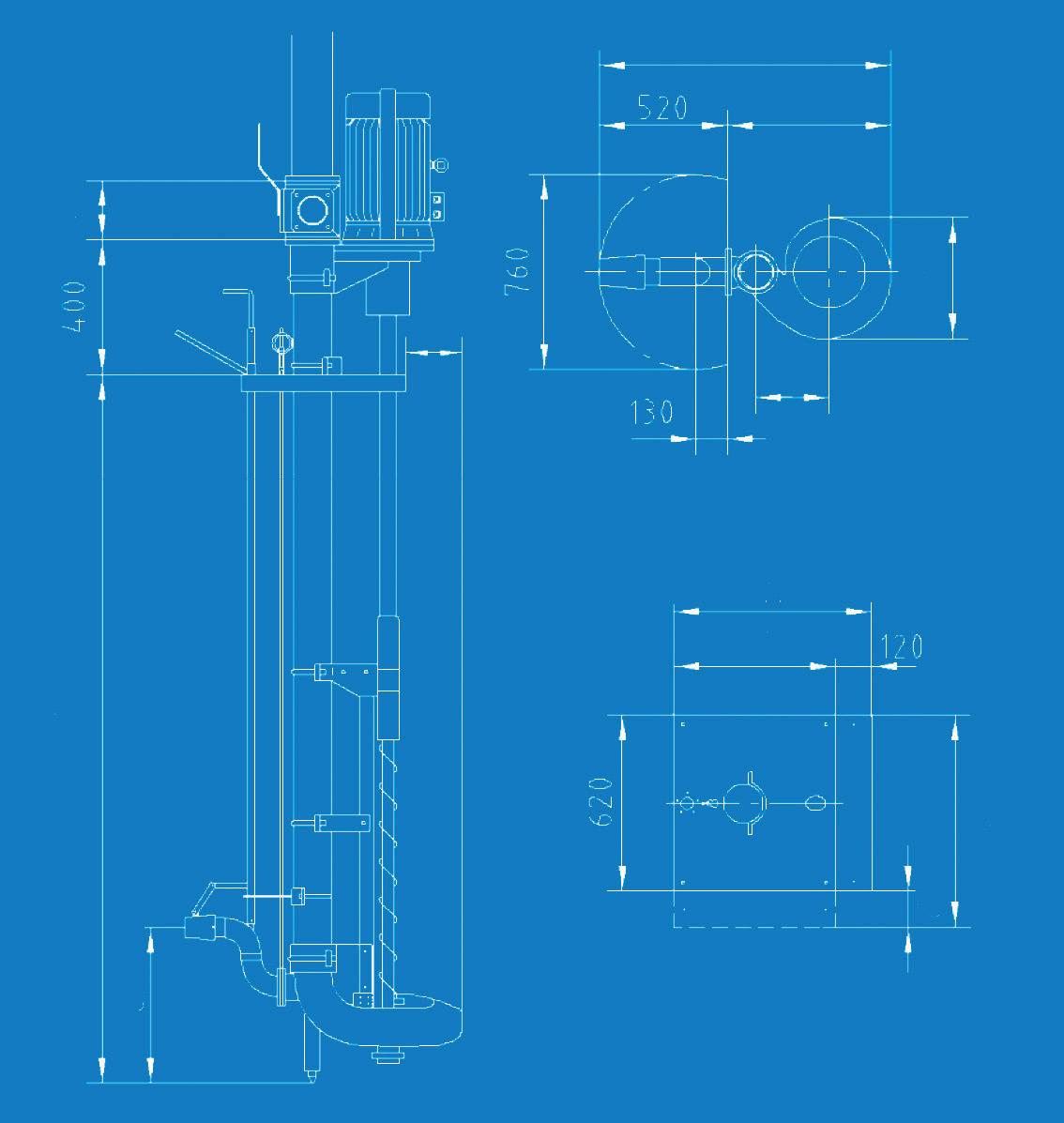

D E

A F B G

M C

X

M

P Q

Typ

MPG 4''

MPG 5''

MPG 6''

A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) M (mm) P (mm)

244

282

322

120

180

218

620

620

722

1050

1155

1330

530

635

810

420

480

600

225

285

355

740

740

842/890

-

-

270

38

MPG 75/4

Typ

MPG 110/4

Abflussrohr ( (mm/Zoll)

MPG 150/4

MPG 185/4

MPG 150/5

MPG 185/5

100/4

MPG 220/5

MPG 220/6

125/5

150/6

3200

4100

4800

5200

4850

5500

5700

6350

7000

2700

3500

4100

4500

4350

4950

5100

6000

6650

1600

2050

2400

2550

2900

3300

3400

4450

4900

Maximale Transferhöhe (m)

10,5

14,5

17

19,5

17

19,5

20,5

20

21

Leistung

Leistung (kW) Verbrauch (A) Gewicht Flüssigkeit (l/ min) Durchschnittlich (l/min) dick ( (l/min)

7,5

11

15

18,5

15

18,5

22

22

3030

15

21,5

29

35

29

35

43

43

5757

300

350

370

400

In Wasser gemessene Werte

Leistungsdiagramm (Test mit Wasser durchgeführt)

MPG 7000

6000

5000

4000

3000

2000

2/6

MPG2

/5

39

18,5

1/4

Kapazität (m3/Std)

5/5

G1

MP

G1

MP

1000

0/6

G3 MP

35 34 33 32 31 30 MPG 22/5 29 28 MPG 18,5/4 27 26 MPG 18,5/6 25 MPG 15/4 24 23 22 MPG 15/6 21 20 MPG 11/5 19 18 17 16 15 MPG 7,5/4 14 13 12 MPG 5,5/4 11 10 9 8 7 6 5 4 3 2 1 0 0

Kopf (m)

MPG 300/6

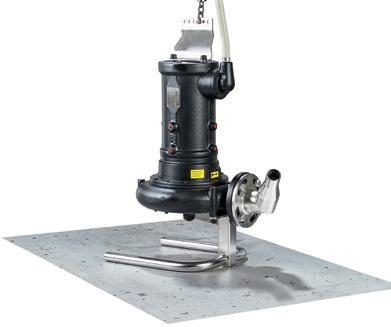

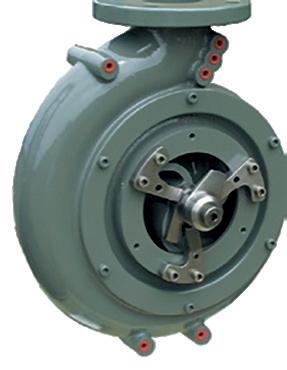

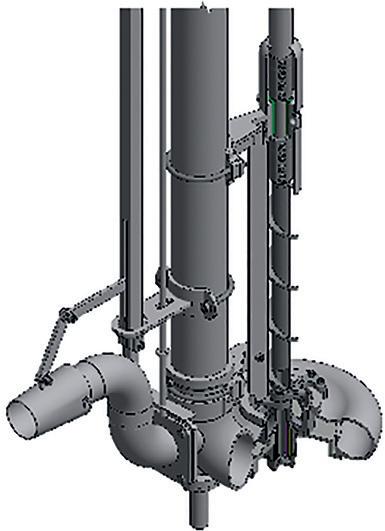

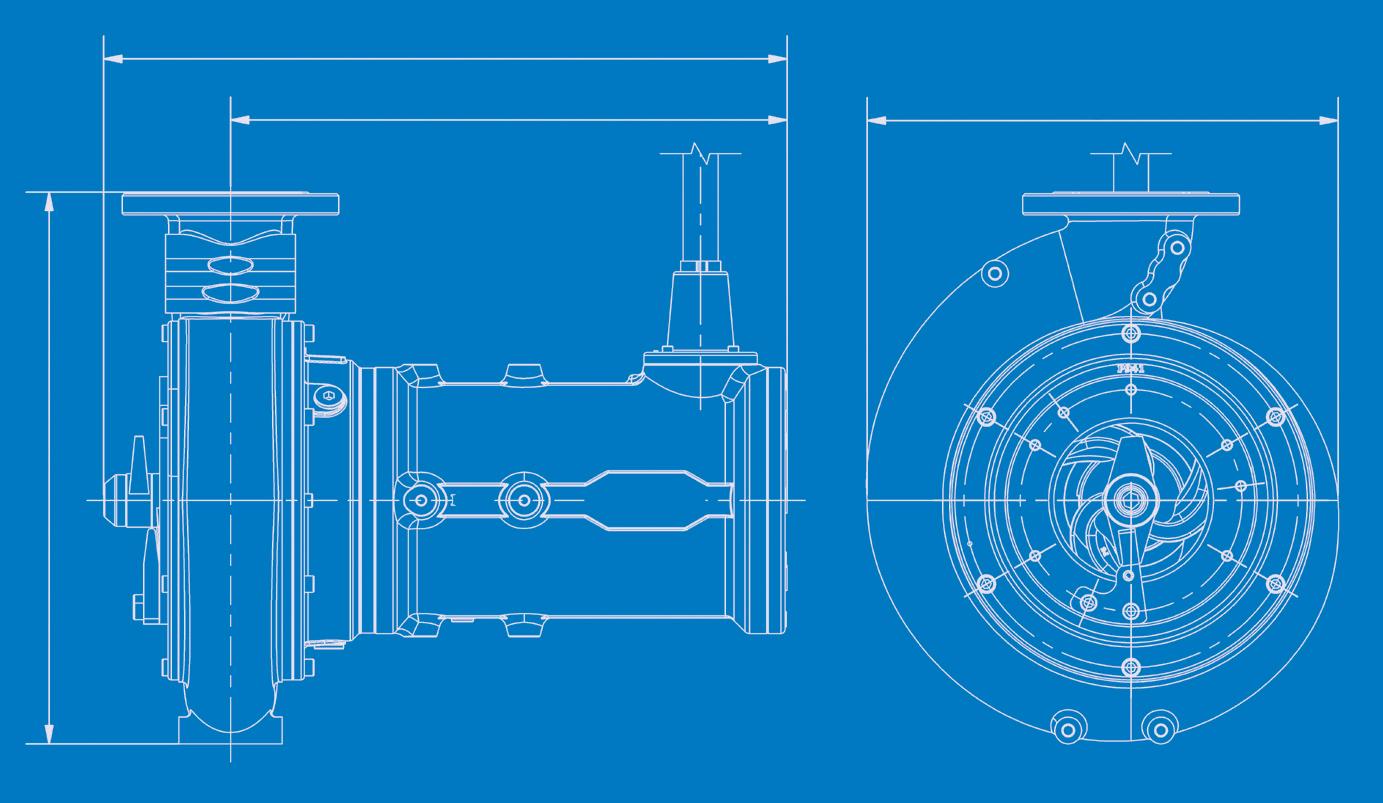

DG-ZERKLEINERUNGSPUMPE MIT GROSSER FÖRDERMENGE

BouMatic Zerkleinerungspumpen wurden für Heavy DutyAnwendungen entwickelt.

Das verstärkte Gehäuse für extreme Anforderungen (Verstärkung durch Hitzebehandlung bei Verwendung mit Sand - Option), das Gehäuse aus Gusseisen oder Edelstahl (Option) und ihr Messersystem machen sie zur effizientesten Pumpe auf dem Markt.

Die DG BouMatic-Pumpe ist eine Hochleistungspumpe, mit der große Mengen gepumpt werden können (350-400 m³/h)

Die für Ansaugung und Zerkleinerung ausgelegte Konstruktion der BouMatic DG-Pumpen sorgt für optimale Leistung: Zerkleinerungsmessersystem mit bis zu 3 Messern (Basislieferumfang 1 Messer).

Schutz des Pumpengehäuses und der Dichtungen dank Konstruktion des Einlasses.

Verstärktes Laufrad für unübertroffene Langlebigkeit

40

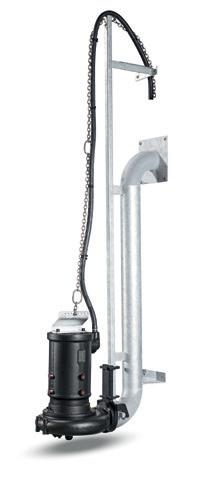

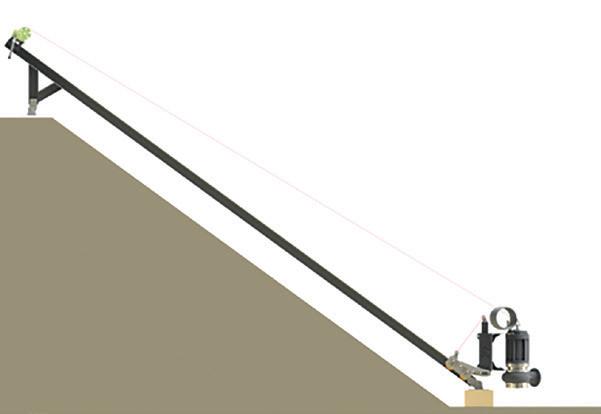

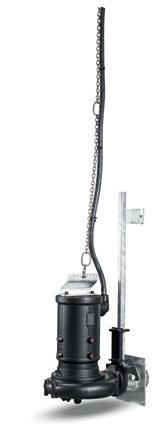

3 Montagemöglichkeiten

Unterer Wandausgang

Montage mit Kette und Fuß an der Pumpe

?

?

400

Oberer Wandausgang

351

41

Merkmale

Mittlerer Druck Typ Motorleistung (kW) Verbrauch 3x400V AMP. Erforderliche Öffnung für den Durchgang der Pumpe

DG50

DG65

DG80

DG105

DG150

0,55 0,75

1,1

1,5

2,2

3

4

5,5

7,5

11

15

18,5

18,5

22

30

1,6

2,6

3,4

5,0

6,7

8,8

11

15

21,5

29

35

35

43

57

550x400

650x500

750x550

850x650

900x650

1000x750

Gewicht (kg)

25

45

50

55

80

85

100

150

160

200

210

265

325

350

A (mm)

250

320

320

320

370

370

370

460

460

460

460

580

580

580

B (mm)

300

380

380

380

440

440

545

545

545

545

545

754

754

754

C (mm)

365

445

445

450

550

550

580

665

665

710

710

690

820

820

D (mm)

290

361

361

366

445

445

480

540

540

585

585

585,5

715

715

In Wasser gemessene Werte

C D

A

B

42

Hochdruck Typ

DG50

DG65

DG80

Motorleistung (kW)

2,2

3,0

4,0

5,5

7,5

11

15

18,5

15

18,5

22

30

Verbrauch 3x400V AMP.

4,6

6,2

8,4

11

15

20,5

27,5

33

27,5

33

39

52,5

Erforderliche Öffnung für den Durchgang der Pumpe Gewicht (kg)

550x400 40

43

650x500

55

60

80

105

140

A (mm)

250

320

B (mm)

300

380

750x550 155

175

185 370

254

276

390 440

C (mm)

440

445

505

555

615

660

690

805

D (mm)

365

370

430

470

535

580

587

703

Die Pumpe ist für eine Vielzahl von Abwässern ausgelegt und bietet eine Auswahl an Baumaterialien, die auf Ihre spezifischen Bedürfnisse zugeschnitten sind: Gusseisen für robuste Festigkeit, Gehärteter Stahl für längere Lebensdauer, Edelstahl zum Schutz vor Korrosion.

43

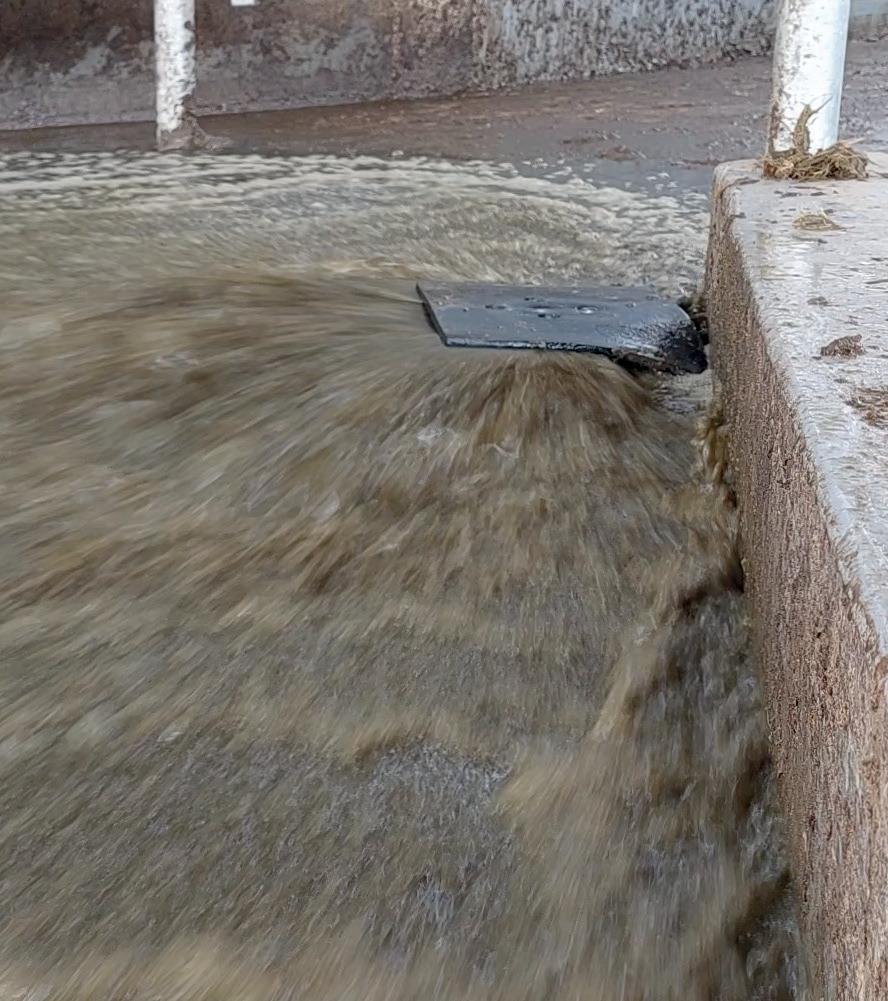

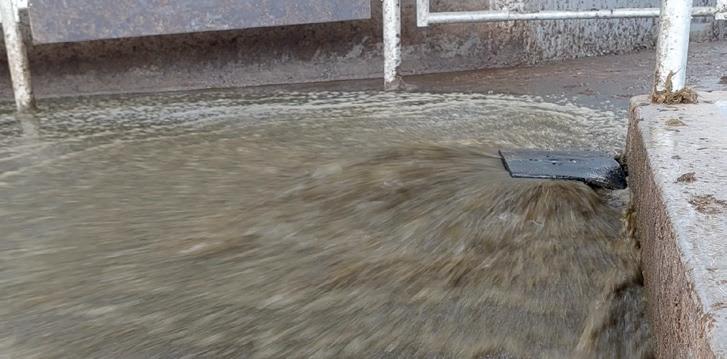

SPÜLEN Für die Spülung von Wartebereichen, Gehwegen oder Schiebegängen bietet BouMatic zwei Lösungen: DG-Pumpe mit großer Fördermenge FP-Vertikalachspumpe speziell für Spülen

Die Ventile mit einem Durchmesser von 160 mm sind so konstruiert, dass sie den Fluss nicht bremsen, um eine maximale Fördermenge bei minimalem Energieaufwand zu erreichen.

SPÜLVENTIL Bei Stopp der Pumpe ist das Ventil geschlossen.

Wenn die Pumpe anläuft, hebt der Flüssigkeitsstrom das Ventil an, sodass ein Wasserstrahl ausgestoßen werden kann. Das Wasser erzeugt eine Welle, die die Oberfläche reinigt.

44

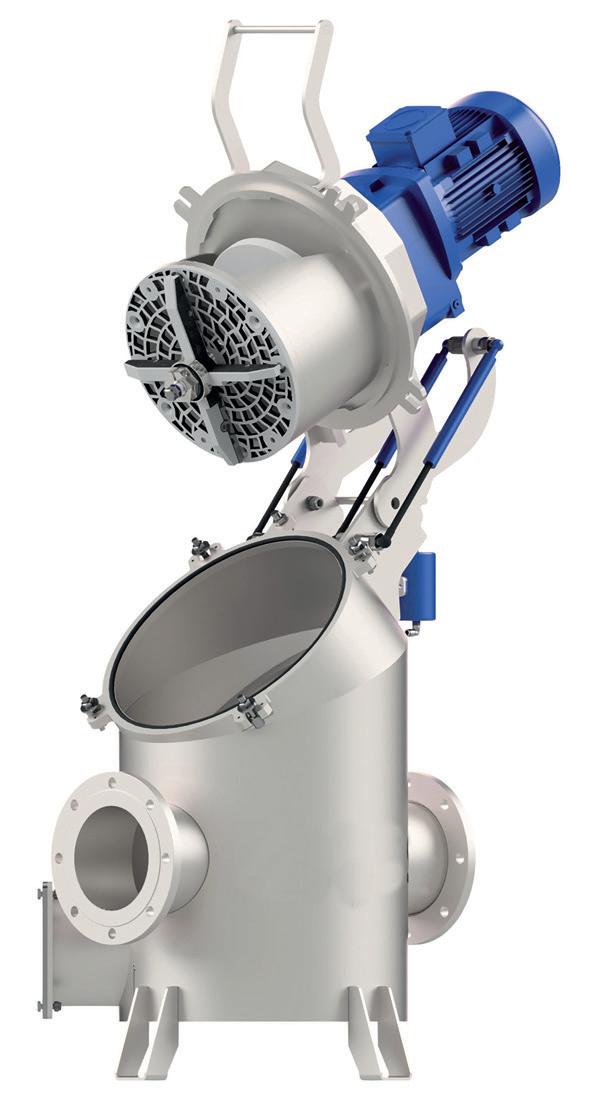

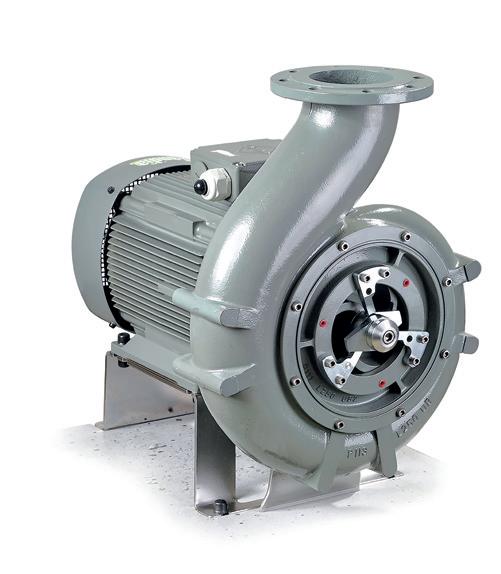

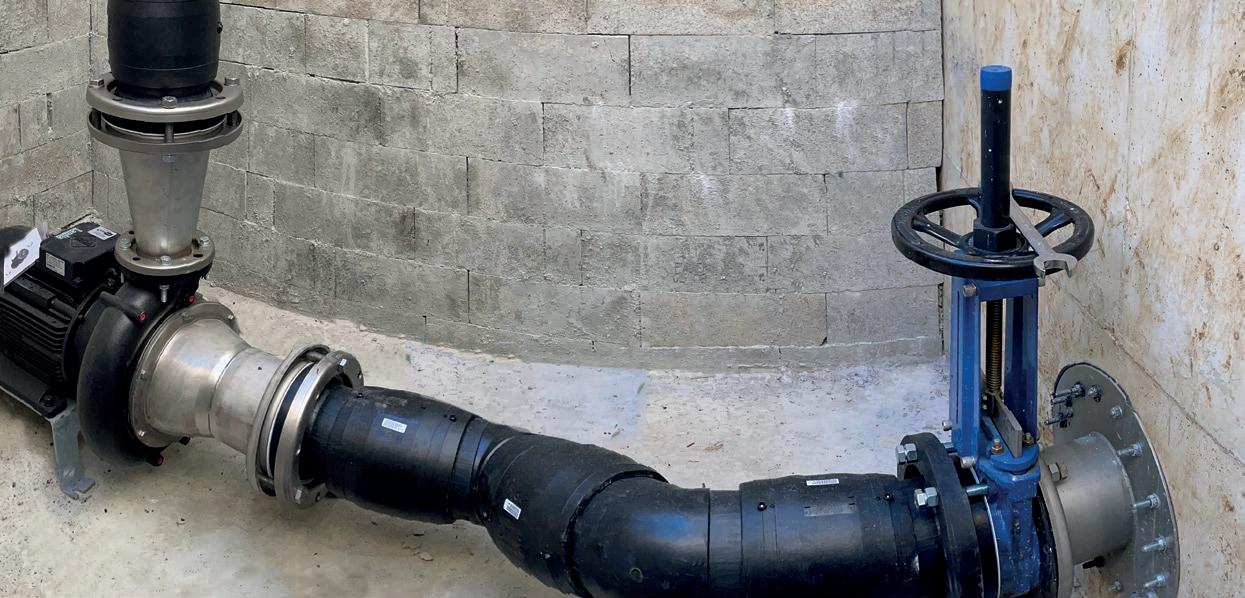

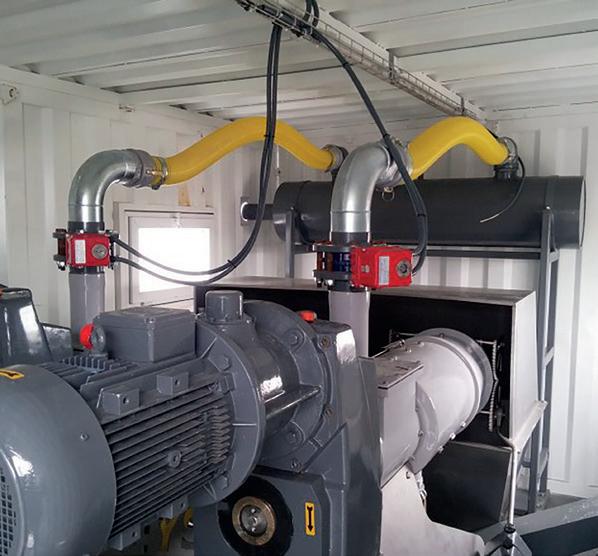

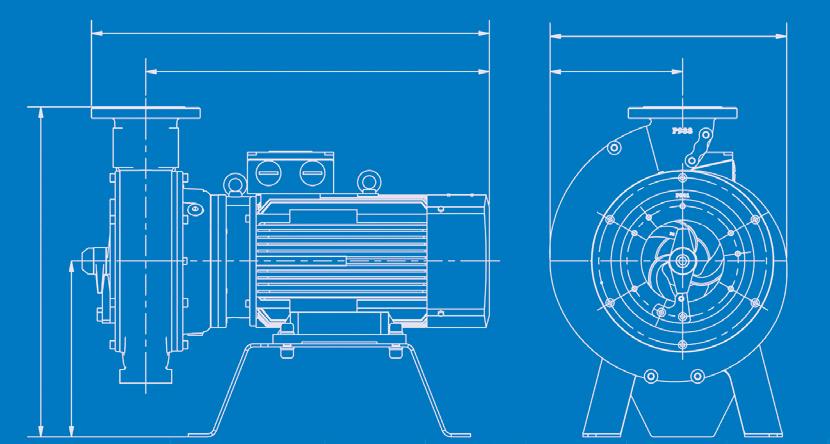

MPTK-ZERKLEINERUNGSPUMPE IM ZULAUFBETRIEB Pumpe mit trockener Konfiguration BouMatic-Pumpen mit ihrer einzigartigen Kombination aus festen und rotierenden Messern sind eine ideale Lösung für das Feinschneiden und Pumpen von organischen Abfällen mit hohem Trockensubstanzgehalt.

Das Messersystem und die Form des Pumpengehäuses sorgen dafür, dass die Pumpe verstopfungsfrei ansaugen kann.

Verschleißteile wie die Pumpenzahnräder und das Pumpengehäuse können in einem verstärkten Material geliefert werden, damit der Verschleiß beim Pumpen z. B. von sandiger Gülle oder Abwässern mit abrasiven Bestandteilen halbiert wird.

Kapazität bis zu 475 m³/Std.

Auf einen Blick Motorgrößen ab 0,75 bis 30,0 kW Hubhöhe bis zu 50 m. Kompakte Konstruktion

Q[l/s]

0

15

20

25

30

35

40

30

0

15

30

45

60

75

90

105 120

135

25

H[m]

20 15

150

10

80

5 45

60

75

90 105 120 135 150

0

0

105

50 100 150 200 250 300 350 400 450 500

Q[m3/h] Typ

MPTK 80

Leistung (kW) Verbrauch (A) Abmessungen (LXlXH)

5,5

7,5

11

15

18,5

22

30

11

15

21,5

29

35

43

57

635x370x540

670 x 457 x 534

720 x 457 x 534

100

140

160

(mm)

Gewicht

MPTK 105

MPTK 150

730 x 457 x 534

870 x 580 x 740

200

210

330

360

Abmessungen A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm) 0 (mm) J (mm)

522

640

640

640

640

822

822

280

340

340

340

340

380

380

635

670

720

730

730

870

870

540

565

615

625

625

725

725

370

460

460

460

460

580

580

205

250

250

250

250

320

320

0192

0 212

0 285

150/160

170/180

240

0 82

0 107

0 152

4/ 010 10

10

12

In Wasser gemessene Werte

C D

E F

0

A I H G

B

47

J

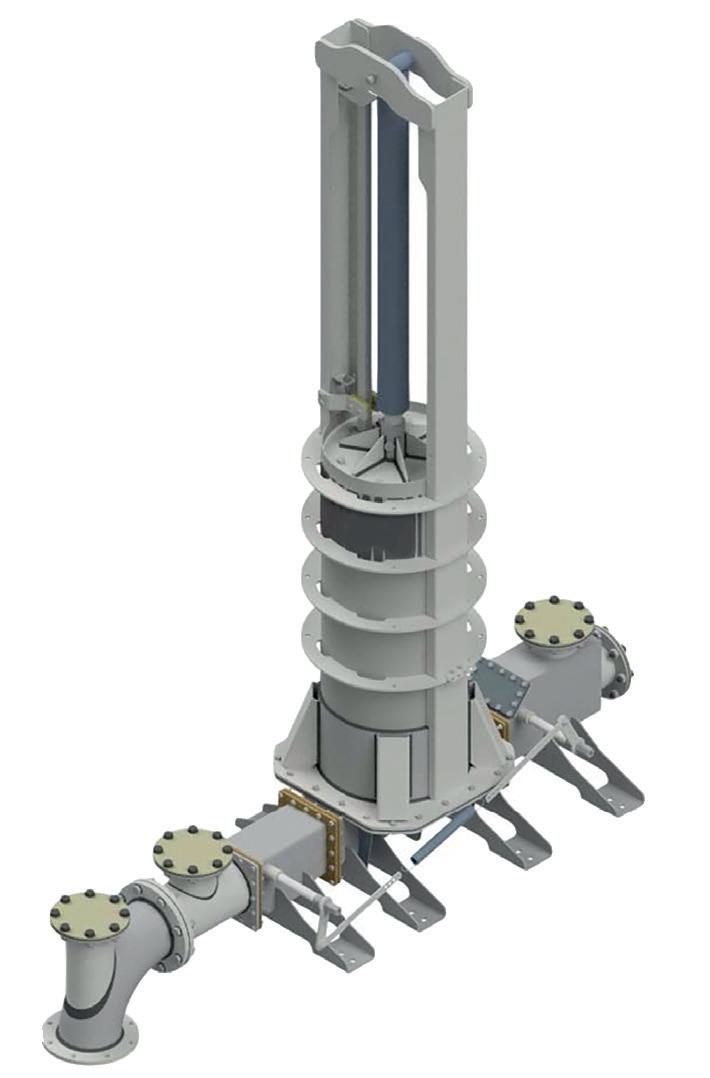

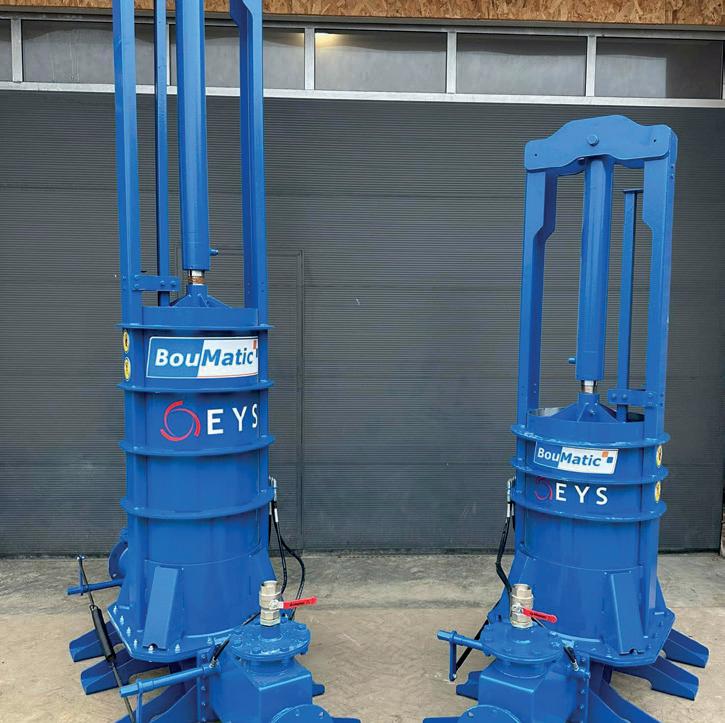

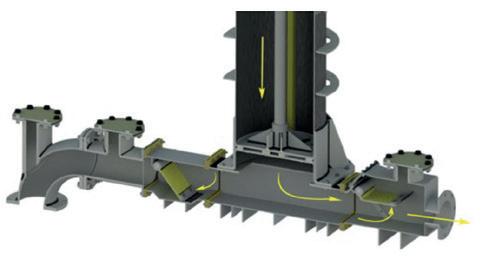

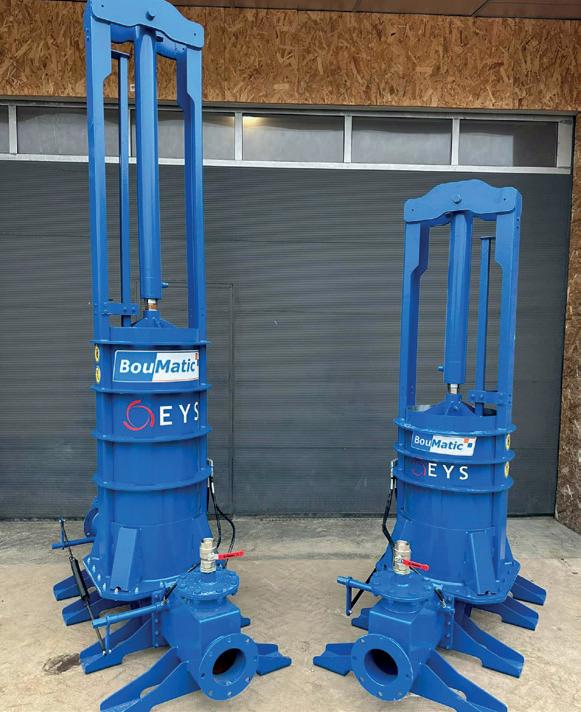

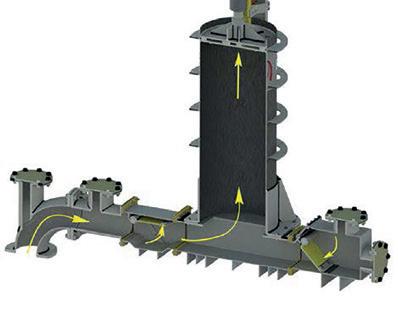

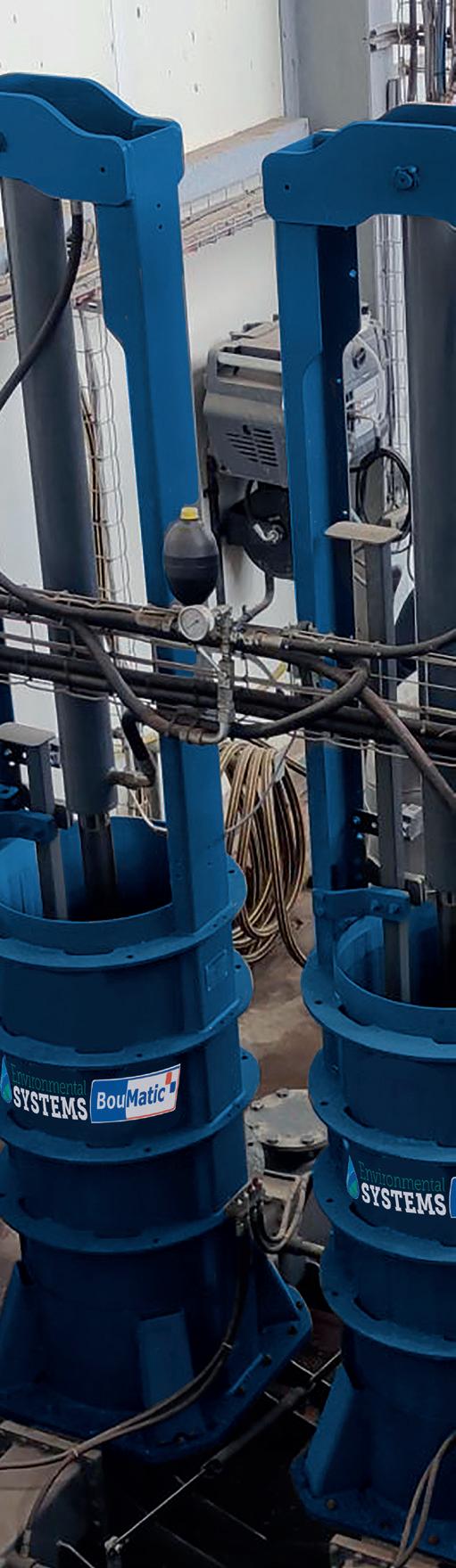

KOLBENPUMPE Die BouMatic-Kolbenpumpe ist ein hydraulisch angetriebenes Gerät, das zum Pumpen von Gülle, Mist und halbfesten, viskosen Gärresten über lange Strecken bei minimaler Leistung eingesetzt wird.

Oberer Sensor Hydraulikzylinder Unterer Sensor Reinigungsflansch

Es sind mehrere Konfigurationen möglich:

Zuführrohr Abflussrohr

Ein Hydraulikaggregat für eine Pumpe Ein Hydraulikaggregat für zwei Pumpen Zwei verfügbare Höhen: 3,38 oder 2,48 m

PP = STANDARD-KOLBENPUMPE PPS = KLEINE KOLBENPUMPE

PP75

Typ

PP110

PPS75

PPS110

Anzahl der Pumpen

1

2

1

2

1

2

1

2

Leistung Hydraulikaggregat (kW)

7,5

7,5

11

11

7,5

7,5

11

11

Fassungsvermögen (Aggregat) (l)

125

125

150

150

125

125

150

150

3

Pumpenkapazität (cm )

26

26

36

36

26

26

36

36

Fördermenge (m³/Std)*

25

50

50

100

20

45

45

90

Einlassdurchmesser (mm / Zoll)

200/8

200/8

Auslassdurchmesser (mm / Zoll)

150/6

150/6

Max. Pumptiefe**(m)

5

5

Förderabstand*(m)

1000

1000

Max. Förderhöhe

60

60

*In Wasser gemessene Werte **Förderstrecke und Pumptiefe variieren je nach Konsistenz der Gülle. Bei guter Durchmischung der Gülle kann die Pumpe diese sogar über eine Entfernung von 1 Kilometer fördern.

48

Ein einfacher Mechanismus, der für eine längere Lebensdauer sorgt.

In der Pumpe sind zwei Sensoren eingebaut. Diese werden durch die Bewegung des Kolbens in der Kammer aktiviert. Bei Aktivierung des Sensors in der unteren Position wird dem Kolben das Signal übermittelt, sich nach oben zu bewegen. Während dieser Phase wird der Abfall in die Kammer gesaugt. WENN umgekehrt der Sensor in der oberen Position aktiviert wird, erhält der Kolben das Signal, nach unten zu fahren. Der Abfall wird aus der Kammer herausgedrückt und somit abgepumpt.

49

A B

C

D

E

F

I J

N

O P M

L

K

50

G H

Die BouMatic-Kolbenpumpe ermöglicht das Pumpen von Gülle ohne Risiko der Beschädigung von Elementen. Es kommen keine mechanischen Teile mit dem Produkt in Berührung. Die Konstruktion ist so konzipiert, dass es nur sehr wenige Wartungsteile gibt. Außerdem ist der Energieverbrauch geringer (im Vergleich zu Drehkolbenpumpen). Die täglichen Betriebskosten sind sehr gering.

PP = STANDARD- KOLBENPUMPE PPS = KLEINE KOLBENPUMPE

Abmessungen

PP75-PP110 PPS75 PPS110

Abmessungen

PP75PP110

PPS75PPS110

A

2193

I

1458

B

347

J

2660

C

520

K

562

D

449

L

1700

1250

E

Ø18,2

M

3378

2477

F

700

N

202

G H

820 900

O P

Ø650 Ø508

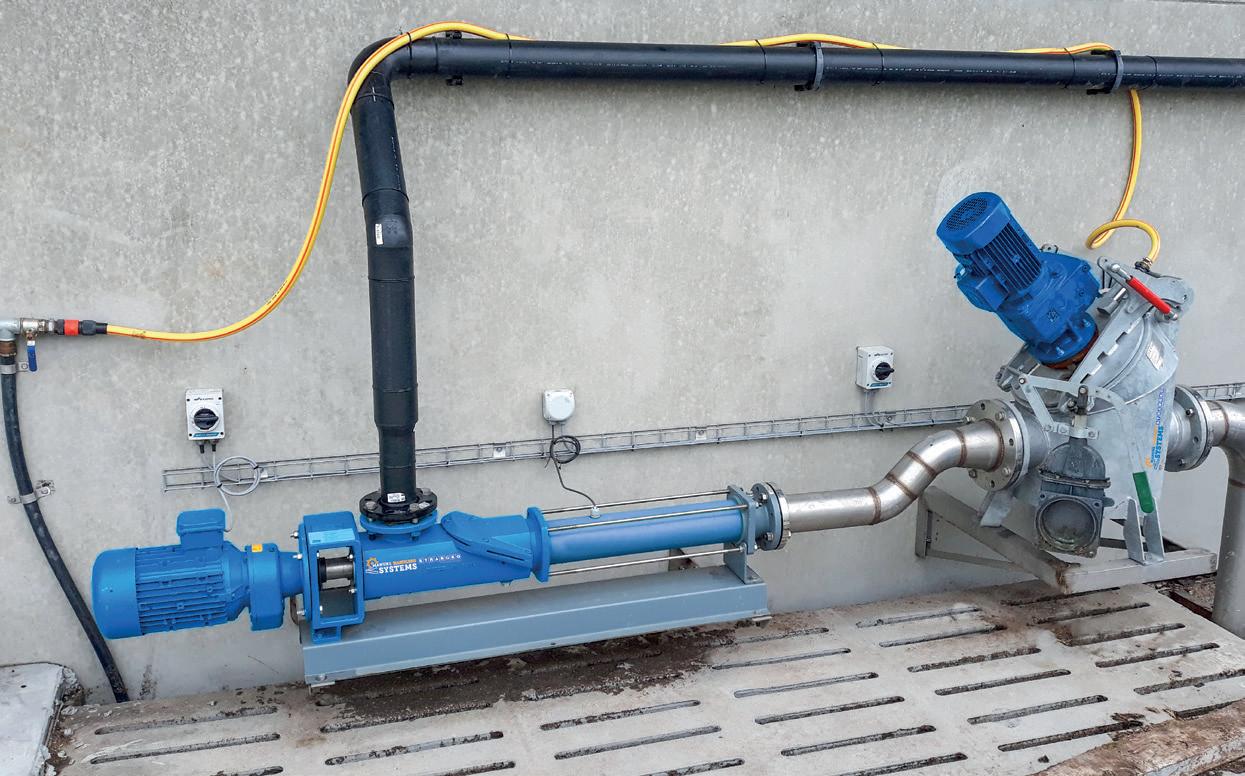

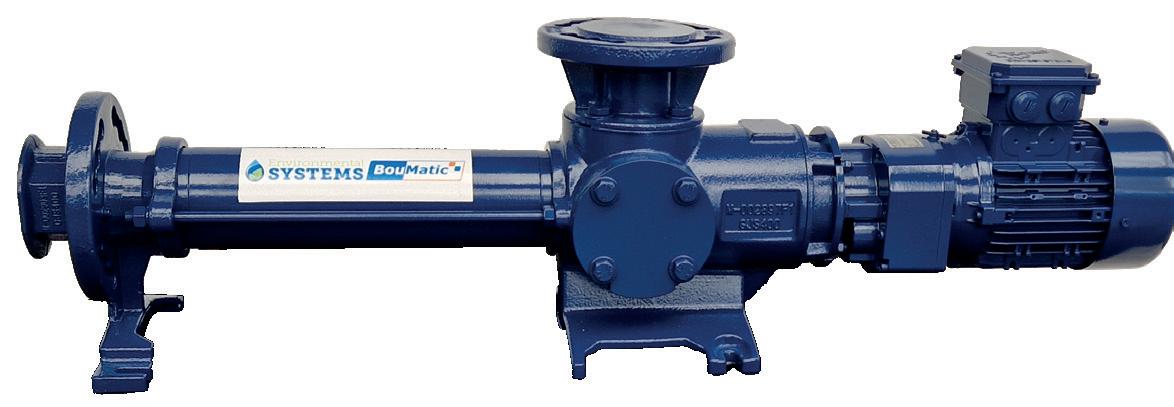

Schneckenpumpe

BouMatic-Schneckenpumpen bieten eine unübertroffene Leistung. Sie werden zum Pumpen und Fördern auch von dickflüssiger Gülle zu einem Trenner oder Lagertank verwendet.

Ihre Hauptmerkmale: •

Geeignet für empfindliche und viskose Produkte.

•

Hohe Saugkraft und Selbstansaugfähigkeit.

•

Konstanter, nicht pulsierender Durchfluss.

•

Fördermenge proportional zur Rotationsgeschwindigkeit.

•

Umkehrbarkeit.

•

Einfache Wartung.

Umfasst einen STATOR und einen ROTOR

52

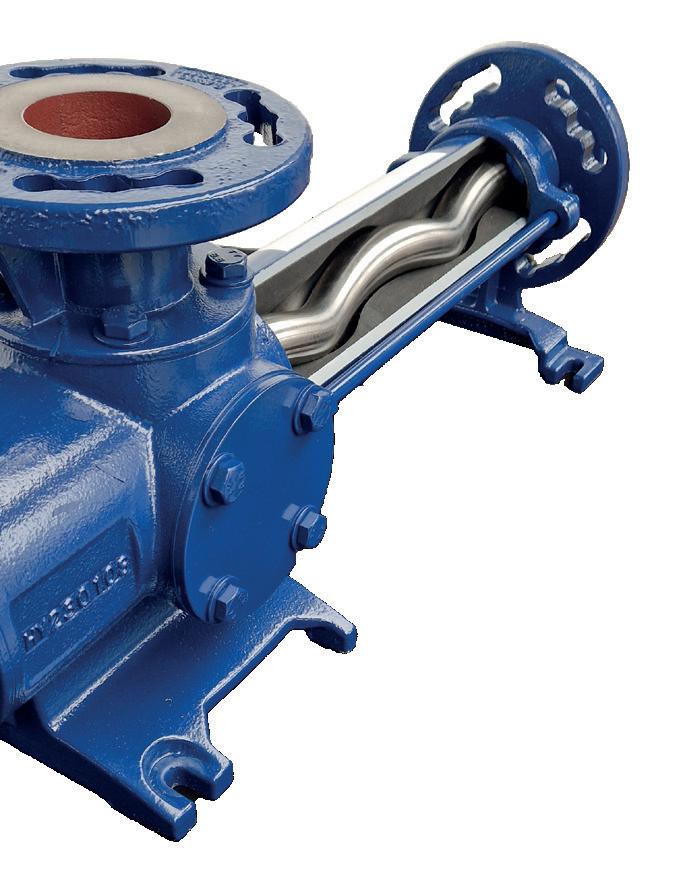

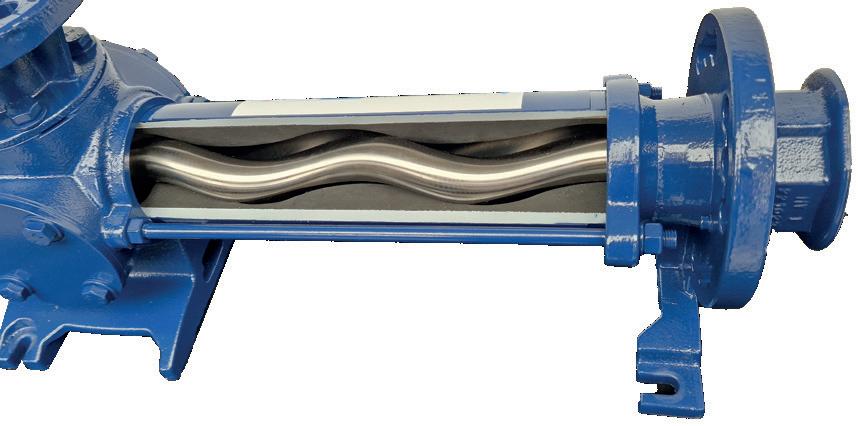

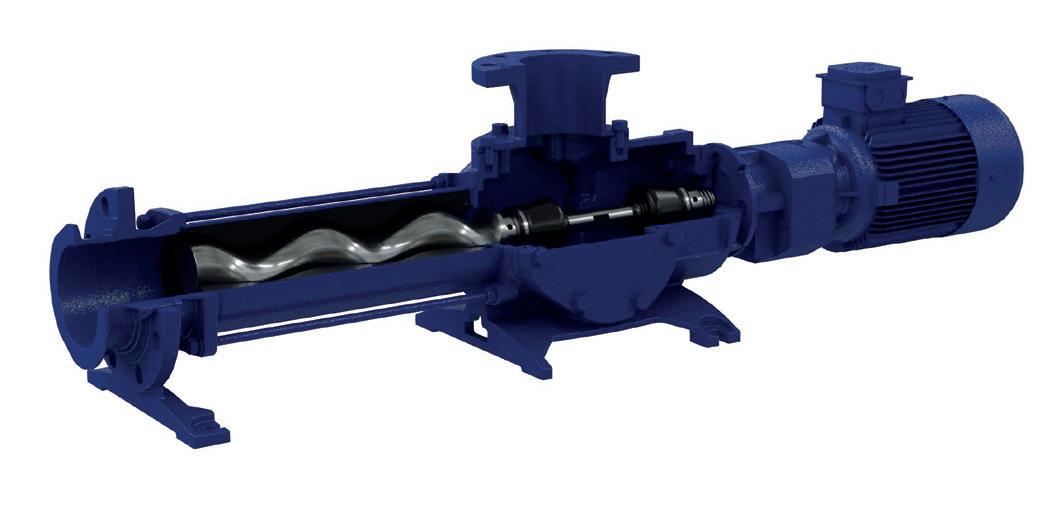

Funktionsprinzip der Schneckenpumpe Eine Schneckenpumpe besteht aus einem spiralförmigen Rotor, der sich in einem spiralförmigen Stator dreht. Der Edelstahlrotor wird mit großer Präzision gefertigt. Der Stator wird aus einem elastischen Elastomer geformt.

Geometrie und Abmessungen dieser Teile sind so beschaffen, dass beim Einsetzen des Rotors in den Stator eine doppelte Kette abgedichteter, zellförmiger Hohlräume entsteht. Wenn sich der Rotor im Stator dreht, bewegen sich die Zellen spiralförmig entlang der Achse der Pumpe, ohne jemals ihre Form oder ihr Volumen zu verändern. Dadurch wird das Produkt vom Pumpeneinlass zum Auslass transportiert, ohne es zu beschädigen.

4 Pumpentypen:

40MX6S

Parameter

Schweinegülle

Rindergülle

Gärrest

Konzentration (% ms)

3 bis 6

10 bis 12

10 bis 12

Nennfördermenge

15

Minimale Fördermenge

10

Maximale Fördermenge

20

Ansaugdruck (bar)

1

Förderdruck (bar)

4

Leistung (kW)

120MX6S

40MX12S

120MX12S

Je nach Konfiguration und Art der zu pumpenden Gülle empfiehlt BouMatic die Montage eines vorgeschalteten Zyklons, um: •

Fremdkörper abzuscheiden, um die ggf. vorhandenen Elemente von Pumpe und Trenner zu schützen.

•

Die Strohhalmlänge bei Montage mit Trenner zu reduzieren

4

Länge über alles (mm)

1661

Breite über alles (mm)

320

Nennfördermenge

40

Minimale Fördermenge

30

Maximale Fördermenge

60

Ansaugdruck (bar)

1

Förderdruck (bar)

4

Leistung (kW)

11

Länge über alles (mm)

2438

Breite über alles (mm)

410

Nennfördermenge

15

Minimale Fördermenge

10

Maximale Fördermenge

20

Ansaugdruck (bar)

1

Förderdruck (bar)

9

Leistung (kW)

9,2

Länge über alles (mm)

2191

Breite über alles (mm)

320

Nennfördermenge

40

Minimale Fördermenge

30

Maximale Fördermenge

60

Ansaugdruck (bar)

1

Förderdruck (bar)

9

Leistung (kW)

22

Länge über alles (mm)

23

Breite über alles (mm)

24

53

Leistung BouMatic-Schneckenpumpen sind dafür ausgelegt, dickflüssige Abwässer mit einer gleichmäßigen Fördermenge zu pumpen und zu transportieren (die Fördermenge kann mit einem Frequenzumrichter mit konstantem Drehmoment variiert werden).

250m3/Std 200m3/Std 150 m3/Std 100 m3/Std 50 m3/Std 0 0

6 bar

12 bar

18 bar

24 bar

In Wasser gemessene Werte

HOCHLEISTUNGSELASTOMERE HERGESTELLT IN UNSEREM HOCHMODERNEN LABOR

INNOVATIVER MULTI-STANDARDFLANSCH

REVOLUTIONÄRES GELENK

MIP-RING (WARTUNG VOR ORT)

VERGRÖßERTE INSPEKTIONSTÜREN

54

PATENTIERTER ANSCHLUSS

Effiziente, schnelle Wartung Die BouMatic-Schneckenpumpe erleichtert die Wartungsarbeiten: Platzsparend • Bis zu 80 % kürzeres Pleuel als andere Exzenterschneckenpumpen auf dem Markt •

Revolutionäres kürzeres, sehr starkes Gelenk

•

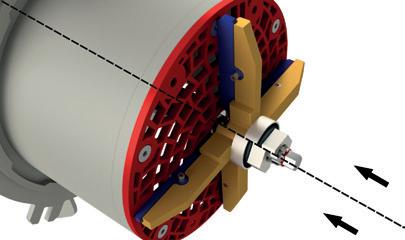

Patentiertes Verbindungssystem: Nur 7 cm Abstand reichen aus, um den Stator der größten Modelle zu demontieren

•

Ersetzt die PCM EcoMoineau™ M: Das Bodenbefestigungssystem und der Abstand zwischen beiden Flanschen sind gleich, was einfachen Austausch ermöglicht

Einfache, schnelle Wartung • Patentiertes Verbindungssystem mit nur 3 Schrauben •

Inspektionstüren erleichtern den Zugang zum Pumpenkörper, die Beseitigung von Verstopfungen, die Reinigung und die Überwachung der Pumpenfunktion

•

Dichtungswechsel von hinten durch Abkopplung des Antriebs

•

Wartungssystem standardmäßig bei allen Pumpen

Umweltfreundliche Pumpe • Geringerer Energieverbrauch im Vergleich zu den meisten Schraubenpumpen •

Verwendung von weniger Rohstoffen

55

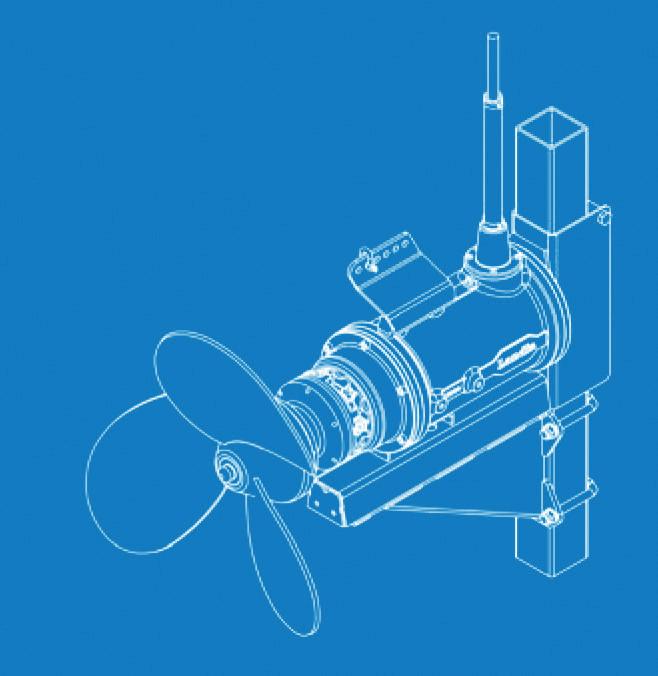

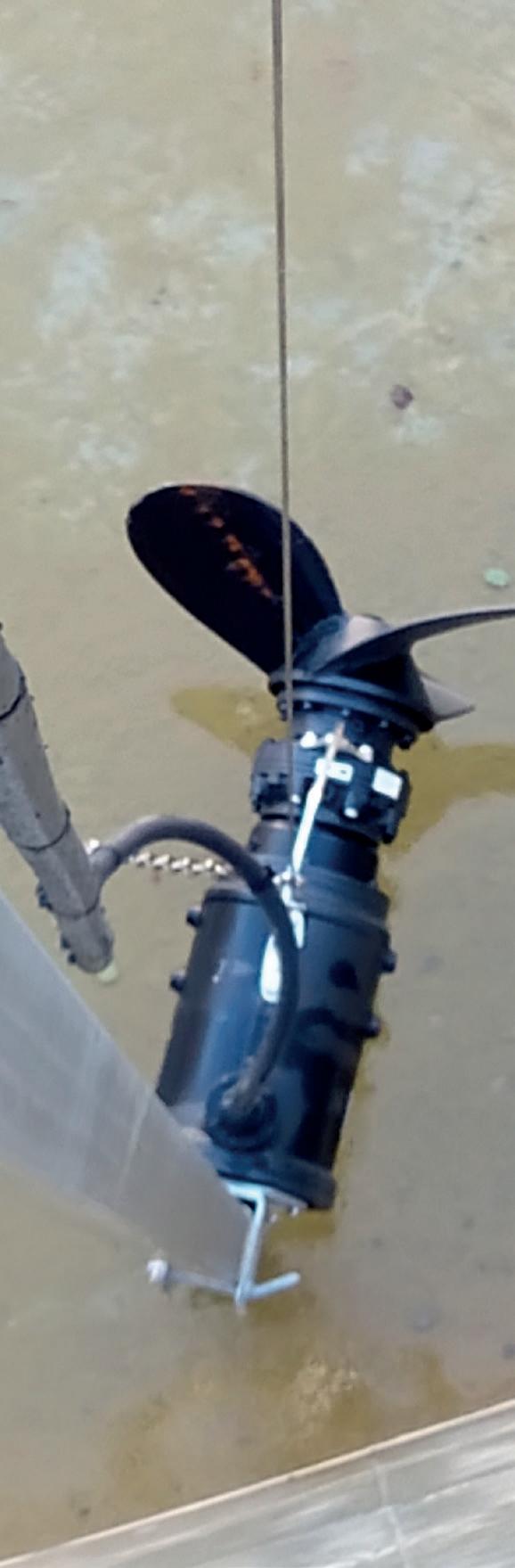

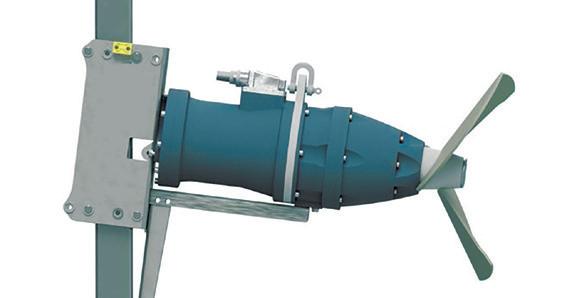

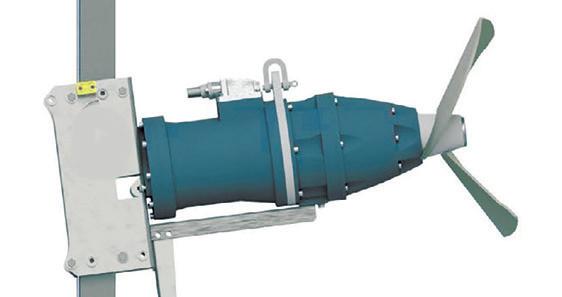

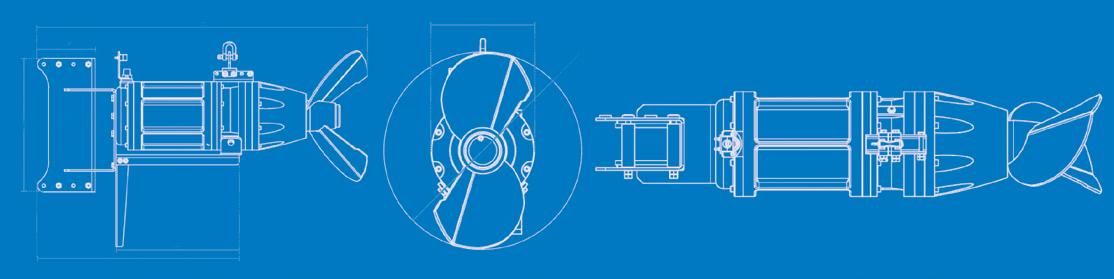

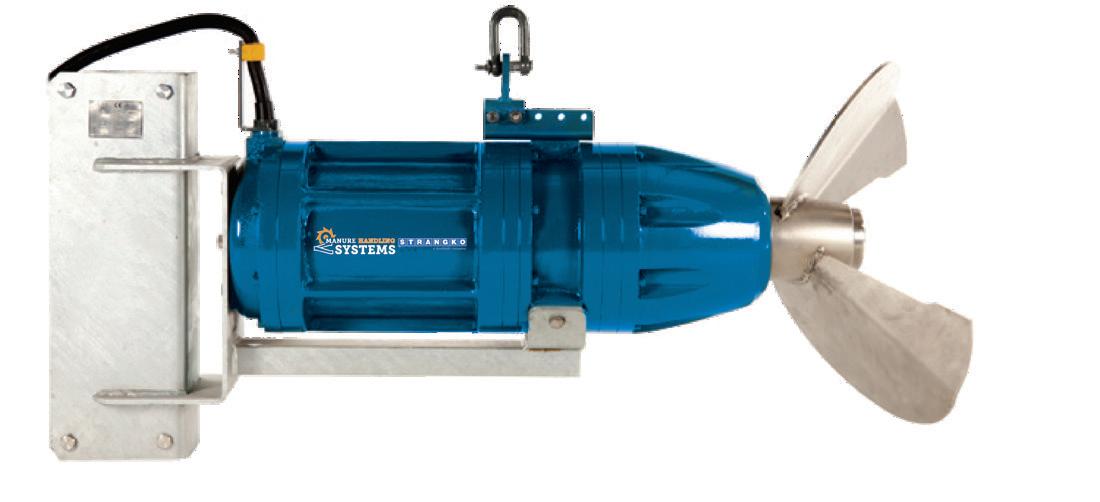

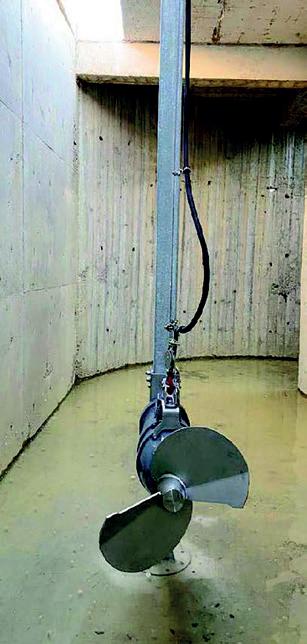

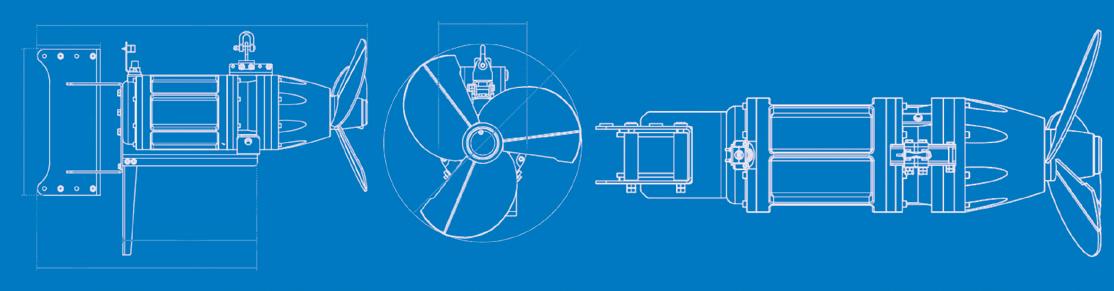

DK-TAUCHMISCHER Die Tauchrührwerke BouMatic DK und DK EX haben dank des Planetengetriebes ein schlankes, straffes Design. Dank seiner großen Propellerflügel eignet sich das Tauchrührwerk hervorragend zum Rühren/Homogenisieren von Mist und Biomasse in Güllegruben, Vorgruben, Güllekanälen, Biogasanlagen, Nachgärbehältern etc. Aufgrund ihrer hochwertigen Konstruktion und Auslegung eignen sich Tauchrührwerke auch für den Einsatz in Industrie- und Kläranlagen.

Im Lieferumfang enthalten Schrauben aus Edelstahl Schutzklasse IP68 Propeller aus Edelstahl 1.4301 Leckagesensor im Getriebegehäuse Kabel E 10 m mit 8 Kabelbindern

2 Lauf- richtungen

Thermosensor in den Wicklungen (PTC100) Gleitringdichtung zwischen Getriebe und Flüssigkeit Gleitringdichtung zwischen Getriebe und Elektromotor Konsole aus Edelstahl 1.4301 (für 100x100 mm Mast)

56

Rührleistung für ein homogenes Produkt.

Der BouMatic DK-Mischer verfügt über einen Propeller mit drei Flügeln. Der Vorteil eines Dreiflügelmischers ist, dass er bei gleicher Leistung ein höheres Rührvolumen pro Stunde ermöglicht als Zweiflügelmischer. Das bedeutet folglich schnelleres Mischen und eine Energieeinsparung von bis zu 15 %.

2 Laufrichtungen Außerdem können die Flügel in beiden Richtungen laufen, d. h. zum Ansaugen oder Verdrängen von Abwässern. Diese Eigenschaft ist besonders nützlich bei hoher Viskosität.

Auch hier wurde beim Design darauf geachtet, die Lebensdauer des Mischers zu maximieren und gleichzeitig den Wartungsaufwand zu minimieren.

57

Die BouMatic DK-Serie bietet Ihnen ein beeindruckendes Maß an Effizienz, Praktikabilität und Flexibilität für Ihre anspruchsvollen Mischanforderungen. Eine robuste Konstruktion, durchdachte Details und hochwertige Komponenten sorgen für die besten Mischergebnisse, die Sie für Ihren Betrieb benötigen.

Ob für aerobe oder anaerobe Anwendungen, BouMatic Tauchrührwerke garantieren lange Betriebsdauer bei minimalem Wartungsaufwand.

Wir haben das Tauchrührwerk, das auf Form und Abmessungen Ihrer Grube zugeschnitten ist.

Erhältlich in Modellen von 7,5 kW bis 18,5 kW.

58

DK75

DK11

DK15

DK185

Merkmale Typ

Anzahl der Propeller Leistung (kW) Gewicht (kg) Motordrehzahl (U/min) Propellerdrehzahl (U/min) Propellerdurchmesser Mischkapazität Max. Leistung (A) Spannung/Frequenz

DK75

DK11

2

3

2

7,5

DK15 3

2

11

210

214

220

DK185 3

2

15 225

3 18,5

430

435

440

446

1450 325 570

620

610

660

660

730

740

790

3600

3800

5200

5500

6500

6900

6800

7500

15,6

22,7

30,4

37,6

380 V / 50 Hz

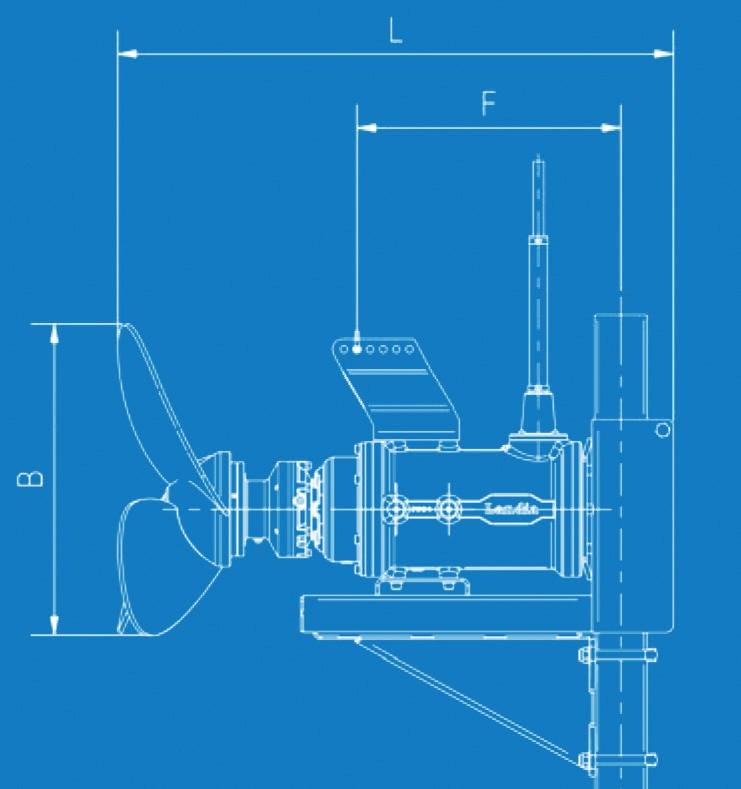

Abmessungen A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm)

500

500

650

650

215

215

226

226

1130

570

1070

1170

1570

1436

926

926

435

435

700

700

284

284

332

332

620

610

C

F

C

F

G

E D G

A

E D

1420

648

A

B

1550

648

In Wasser gemessene Werte

B

1115

59

660

660

730

740

790

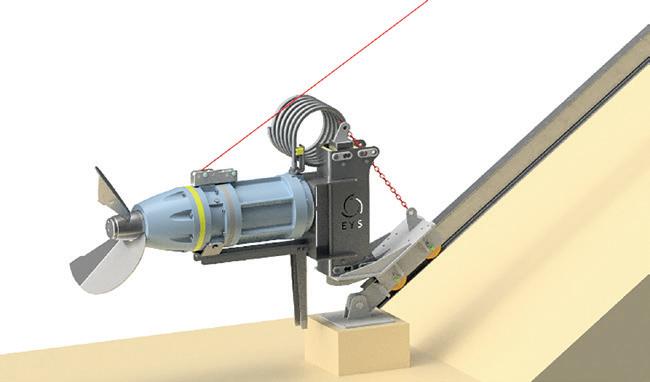

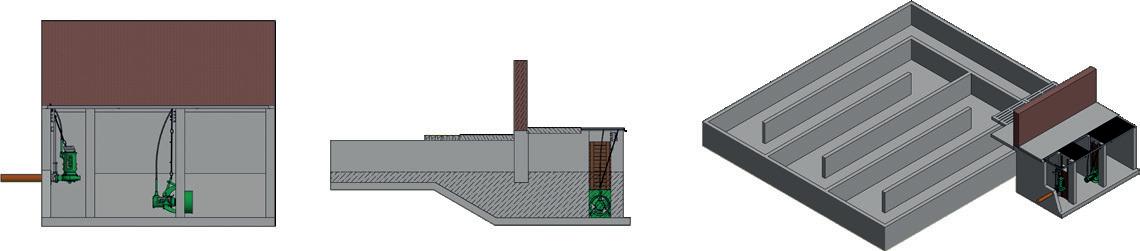

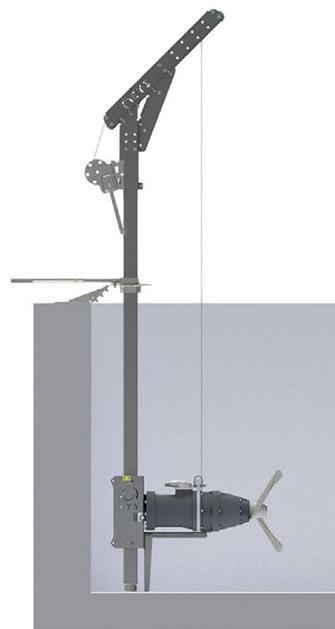

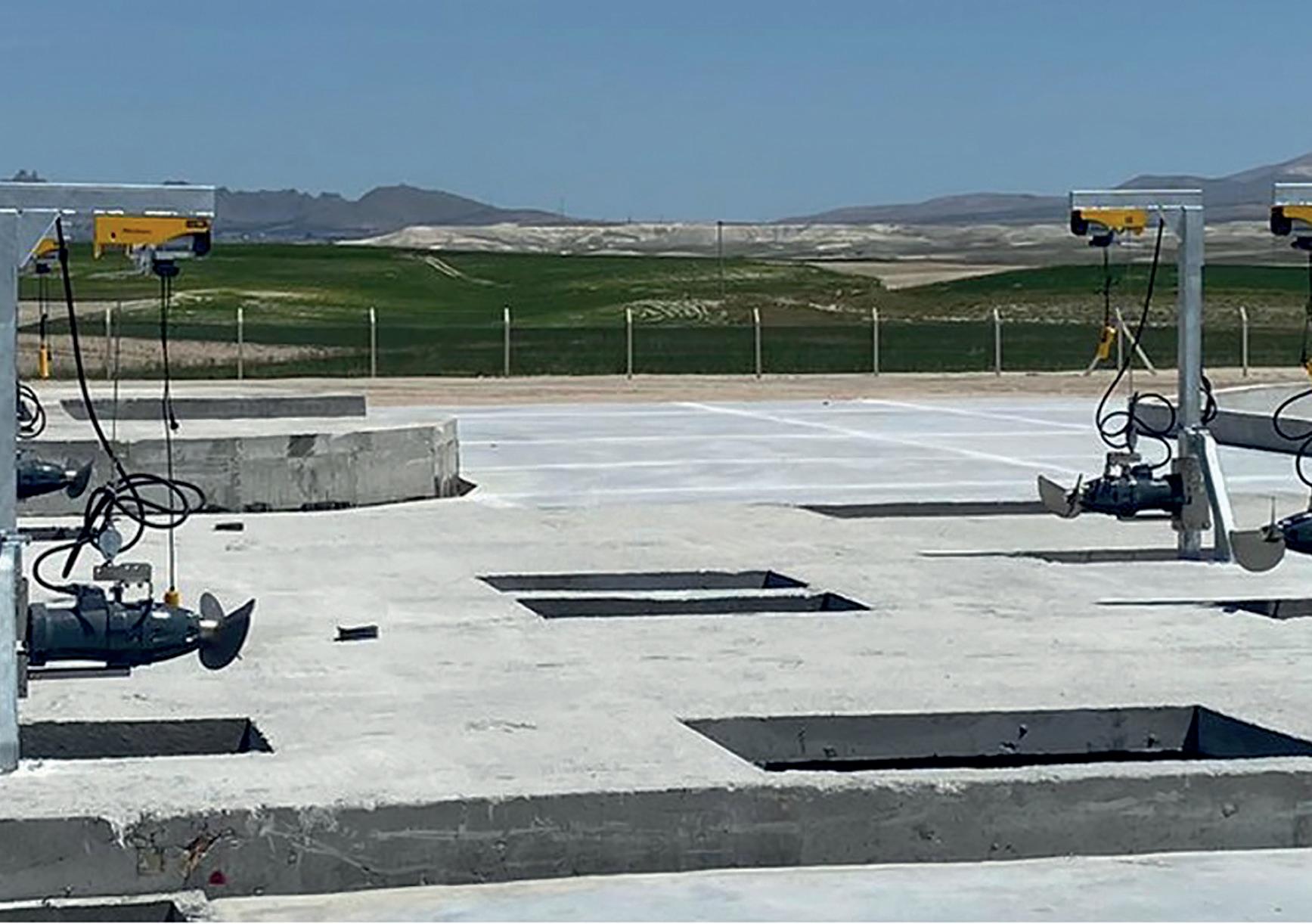

3 Montagemöglichkeiten

Bodenmischung / -7°

60

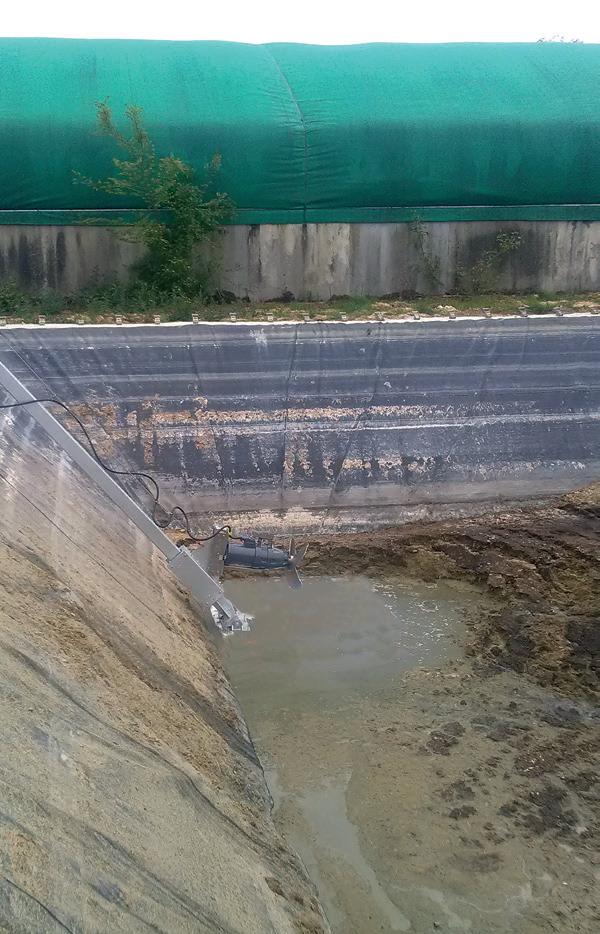

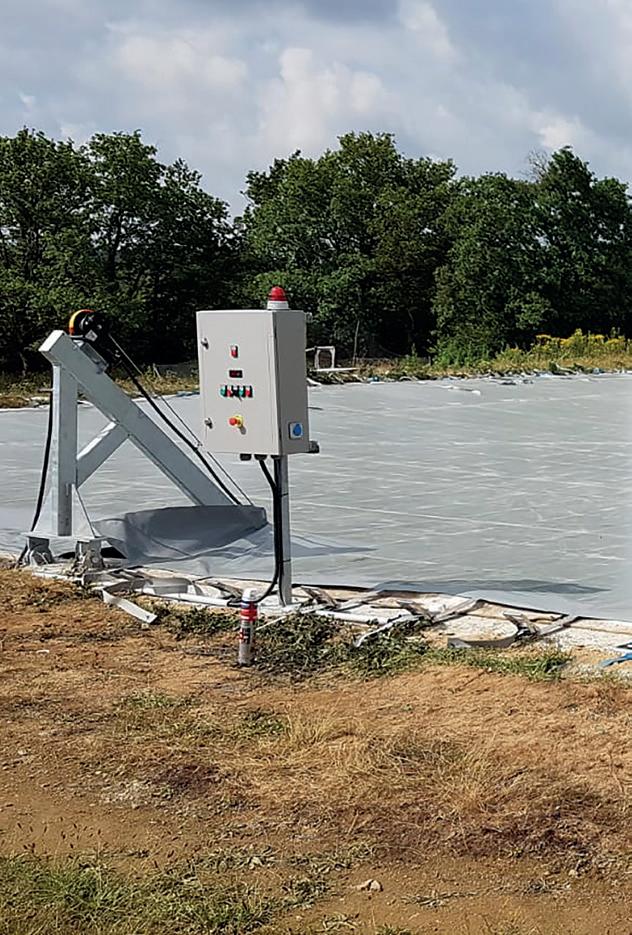

LAGUNENMISCHER Das Gehäuse des Lagunenmischers ist komplett aus Edelstahl gefertigt, was ihm eine besondere Robustheit und Langlebigkeit verleiht.

Die DK-Mischerserie von 7,5 bis 18,5 kW kann an das Gestell angepasst werden.

61

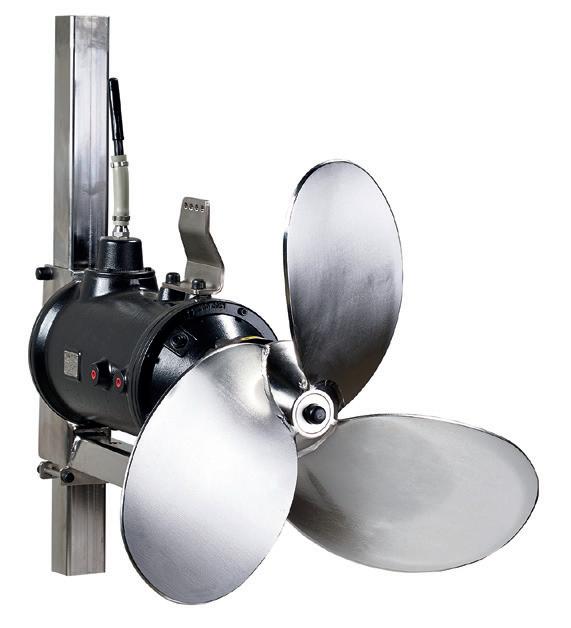

POPGÜLLERÜHRWERK Das Güllerührwerk BouMatic vom Typ POP ist ein komplettes, effizientes und robustes Rührwerk. Der Propeller ist speziell mit drei Flügeln ausgestattet und eignet sich aufgrund der geringen Flügeldrehzahl ideal zum Mischen selbst sehr dicker Gülle.

Dank der Propellerform ist die Mischwirkung optimal. Bis zu 4000m3.

Viele Größen, Befestigungen und Hebesysteme.

Einfache Montage. Auch in Tanks mit Gülle.

Kann für den Einsatz in mehreren Tanks fortbewegt werden.

Auf einen Blick Motorgrößen von 3 bis 30,0 kW Dreifaches Dichtungssystem Mischkapazität bis zu 4000 m3

62

Typ

Leistung (kW) Gewicht (kg) Max. Leistung (A)

POP 3.0

POP 4.0

POP 5.5

POP 7.5

POP 11.0

POP 15.0

POP 18.5

POP 22.0

POP 30,0

3.0

4.0

5.5

7.5

11.0

15.0

18.5

22.0

30.0

95

99

112

152

194

235

242

281

297

6.7

8.8

11.0

15.0

21.5

29.0

35.0

43.0

57.0

Abmessungen A (mm) B (mm) C (mm) D (mm) E (mm)

490

575

620

660

770

840

880

770

770

465

470

510

555

650

690

730

710

710

390

380

425

450

475

490

485

550

550

865

885

952

1,067

1,095

1,140

1,170

1,265

1,265

80x80

100x100

C B

A

63

100x100$

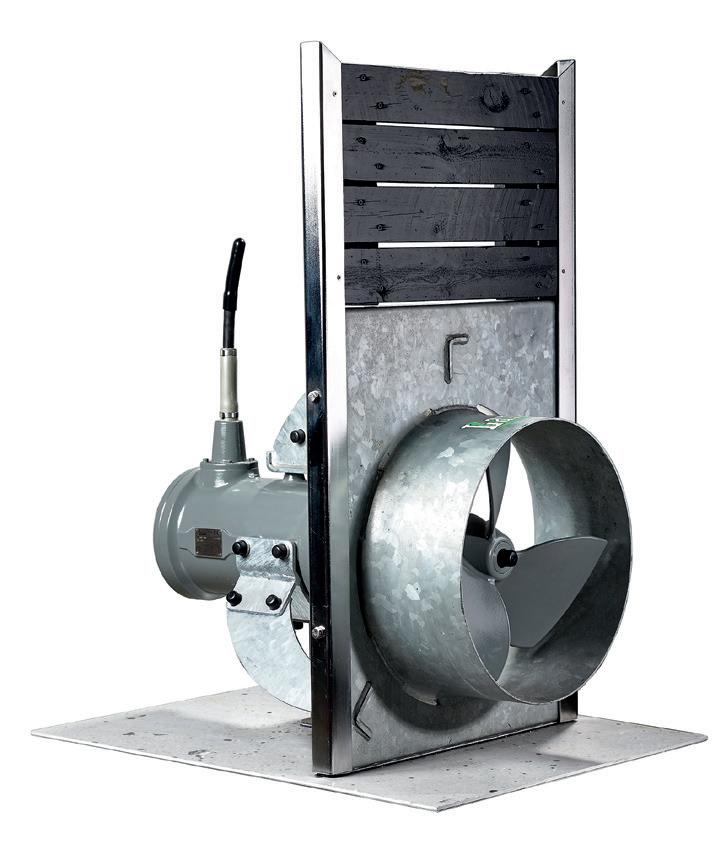

AXP-KANALRÜHRWERK

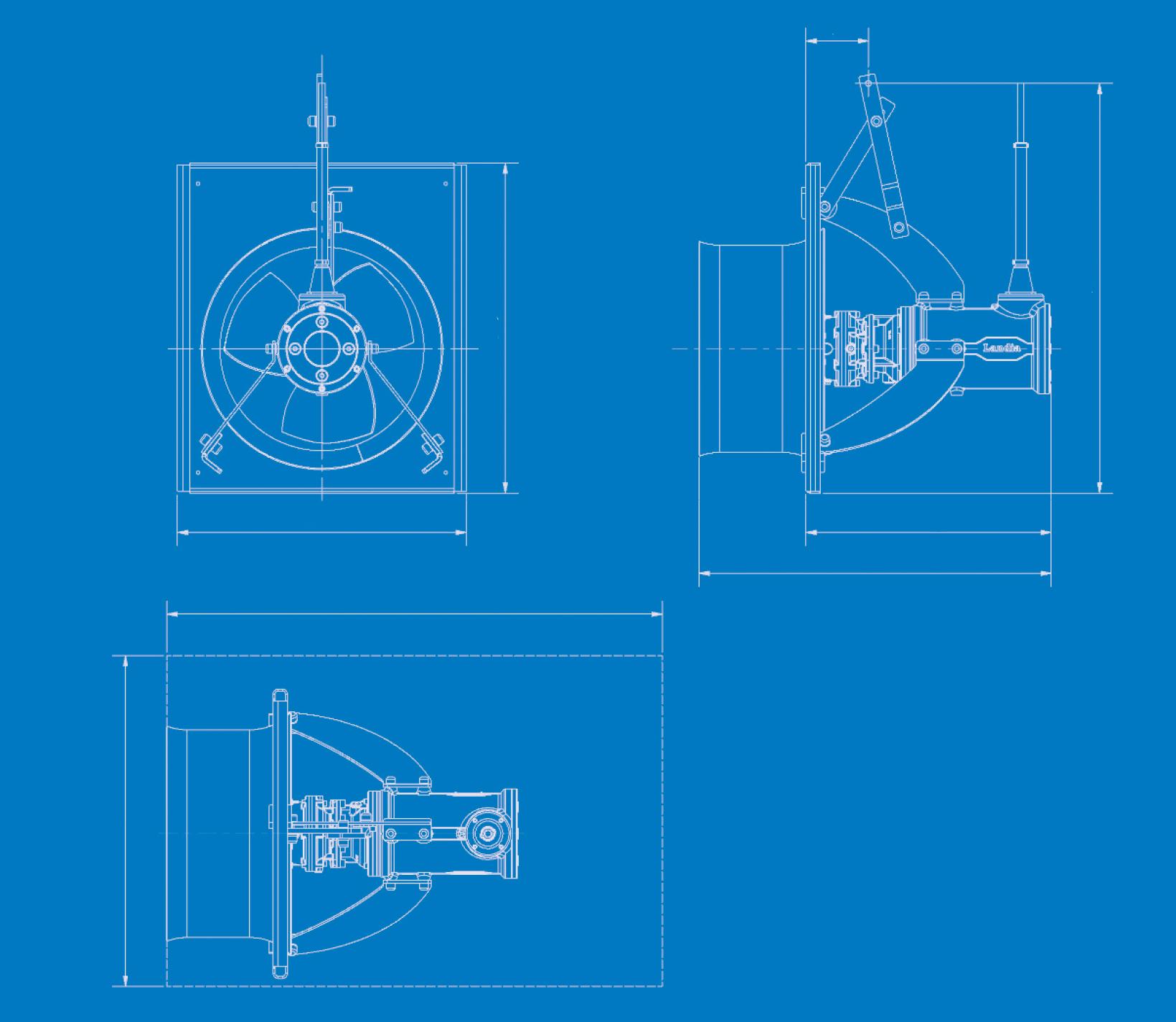

BouMatic Kanalrührwerke vom Typ AXP sind für das kreisförmige Rühren und Mischen der Gülle in den Kanälen unter dem Spaltenboden vorgesehen. Sie ermöglichen eine effektive Durchmischung, so dass die Gülle immer homogen ist.

Der Propeller ist so konzipiert, dass er z. B. auf einen Kanal mit geringer Flüssigkeitstiefe eingestellt werden kann.

Dank seines geringen Gewichts ist das Rührwerk mobil und kann an verschiedenen Orten eingesetzt werden.

Es lässt sich auf einem beweglichen Wagen montieren.

Auf einen Blick Motorgrößen von 5,5 bis 18,5 kW Drehzahl: 400 U/min

64

Typ

Leistung (kW) Motordrehzahl (U/min) Nennstromstärke (400 V) (A) Einschalten. Strom- stärke (DOL) (A) COS PHI Wirkungsgrad Gewicht (kg)

AXP 500 55

AXP 500 75

AXP 500 110

AXP 500 150

AXP 500 185

5,5

7,5

11

15

18.5

1440

1455

1455

1465

1460

11

15

21,5

29

35

68

90

146

212

238

0.87

0.83

0.84

0.84

0.85

84.6

86.2

87,.9

88.7

89.3

145

180

195

260

276

Abmessungen A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm)

800

In Wasser gemessene Werte

700 1200 800 155

230

230

265

265

1000

985

900

930

930

600

655

655

720

720

860

925

925

980

980

E

F A

G B C

H

D

65

RÜHRWERK AUF POD-WAGEN Rühren der Gülle unter Spaltenboden. Durch die effektive Vermischung von Schwimmschlamm und Sedimenten mit der flüssigen Phase erhält die Gülle eine leicht pumpbare Konsistenz. Rollen Sie das Rührwerk bis zum Einsatzort. Heben Sie dann einen Teil des Spaltenbodens an und tauchen Sie das Rührwerk mithilfe der Seilwinde in die Gülle. Das Rührwerk ist heb-, senk- und schwenkbar. Dadurch wird die Gülle in den verschiedenen Abschnitten des Kanals einfach und effizient homogenisiert.

Spezifikationen und Leistung: Motor, 3x400 V:

2,2 kW

5,5 kW

7,5 kW

11,0 kW

Strom:

5,2 AMP.

10,5 AMP.

15,0 AMP.

21 AMP.

Propellerumdrehungen:

1500 U/min

1500 U/min

1500 U/min

1500 U/min

Fördermenge:

360 m³/Std

920 m³/Std

1450 m³/Std

2000 m³/Std

66

ZYKLON Der Zyklon von BouMatic erfüllt gleich zwei Aufgaben: Das Abscheiden von Fremdkörpern und deren Zerkleinerung. Während die Flüssigkeit durch die Maschine strömt, werden schwere Gegenstände wie Steine und Metallteile durch die Schwerkraft abgeschieden und setzen sich am Boden des Gehäuses ab. Der untere Teil dient als Fremdkörperfalle und erleichtert dank des Reinigungsflansches deren Entfernung.

Zyklonzerkleinerer wurden speziell für die effiziente Zerkleinerung und Abscheidung von Fremdkörpern in Gülle oder Gärresten entwickelt und sind für den reibungslosen Betrieb von Biogasund Abwasseraufbereitungsanlagen oder für die Güllebehandlung in landwirtschaftlichen Betrieben unverzichtbar. Der BouMatic-Zyklon erweist sich als beste Option für diese Aufgabe und gewährleistet nicht nur eine effiziente Trennung, sondern auch eine homogene Zerkleinerung des Produkts während des gesamten Prozesses.

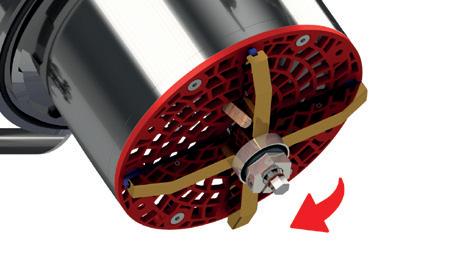

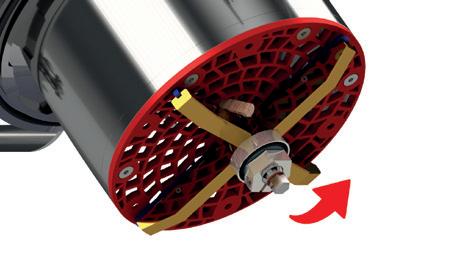

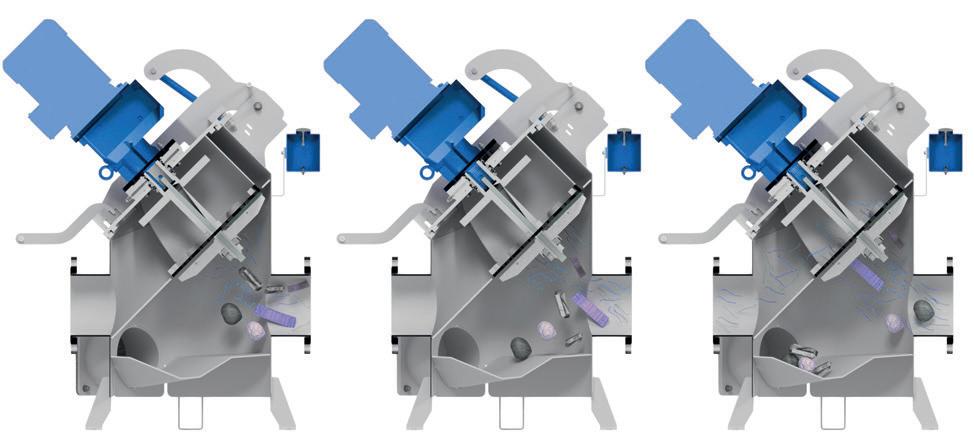

CYCLONE Das System erkennt automatisch eine Blockade, die durch den Kontakt mit groben, harten Fremdkörpern entsteht, und kehrt die Drehrichtung des Messerrotors um. Ein weiterer Schneidversuch erfolgt von der gegenüberliegenden Seite des störenden Materials aus.

Der Vorgang wird so lange wiederholt, bis das blockierende Material geschnitten ist. Die automatische Umkehrfunktion sorgt außerdem dafür, dass die am Sieb verwendeten Schneidkanten und die Messer geschärft bleiben, sodass die Schnittleistung optimal und der Energieverbrauch geringer ist.

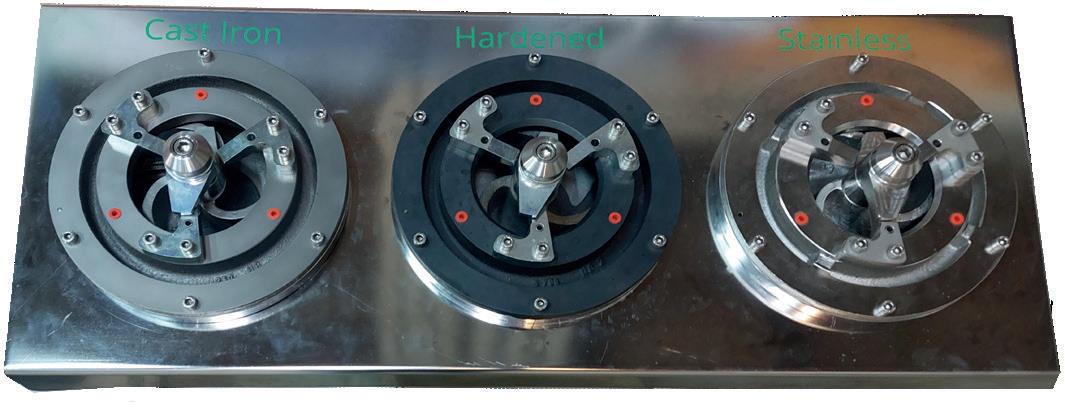

Die Schneidmesser der BouMatic-Zyklone sind verschleißfest und haben eine lange Lebensdauer. Sollten sich die Klingen mit der Zeit abnutzen, kann die Position des Klingenmechanismus einfach angepasst werden. So können die Messer bis zu ihrer vollständigen Abnutzung verwendet werden.

Schneidmesser im Neuzustand [blau].

Fast abgenutztes Schneidmesser

68

Merkmale Typ

Motorleistung Spannung und Frequenz U/min Max. Fördermengem3/Std*

IM3

IM5

2,2

3

IM10 5,5

11

15

400/50

Max. Druck (Bar) Schnittdurchmesser (mm) Gehäusevolumen (l) Einlass- und Auslassdurchmesser (mm) Durchmesser der Inspektionsluke Typ Edelstahl

183

256,8

273

180

300

600 1,5<x<2

4<x<28

4<x<30

4<x<38

40

85

140

125/5''

150/6''

200/8'' AISI 304

*In Wasser gemessene Werte

A

H

B

D

69

C

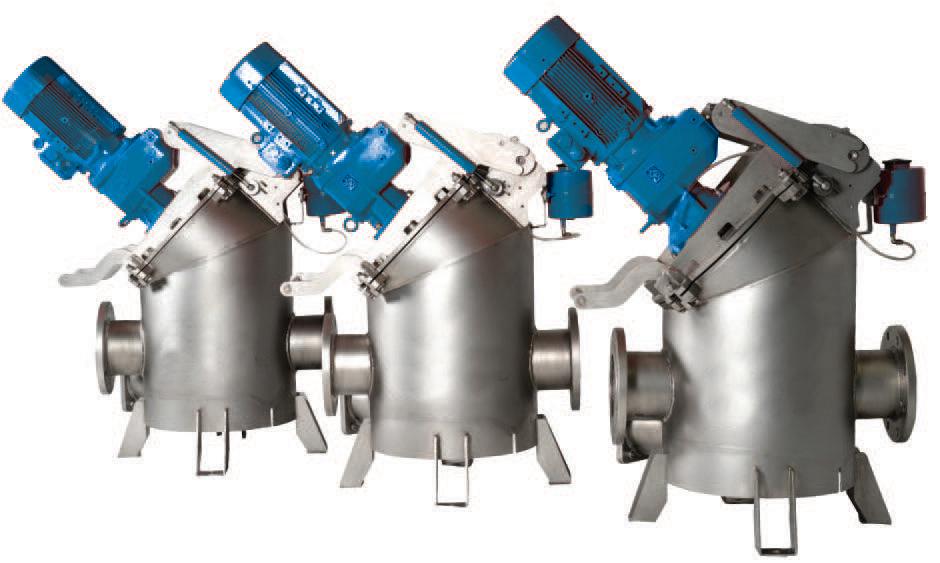

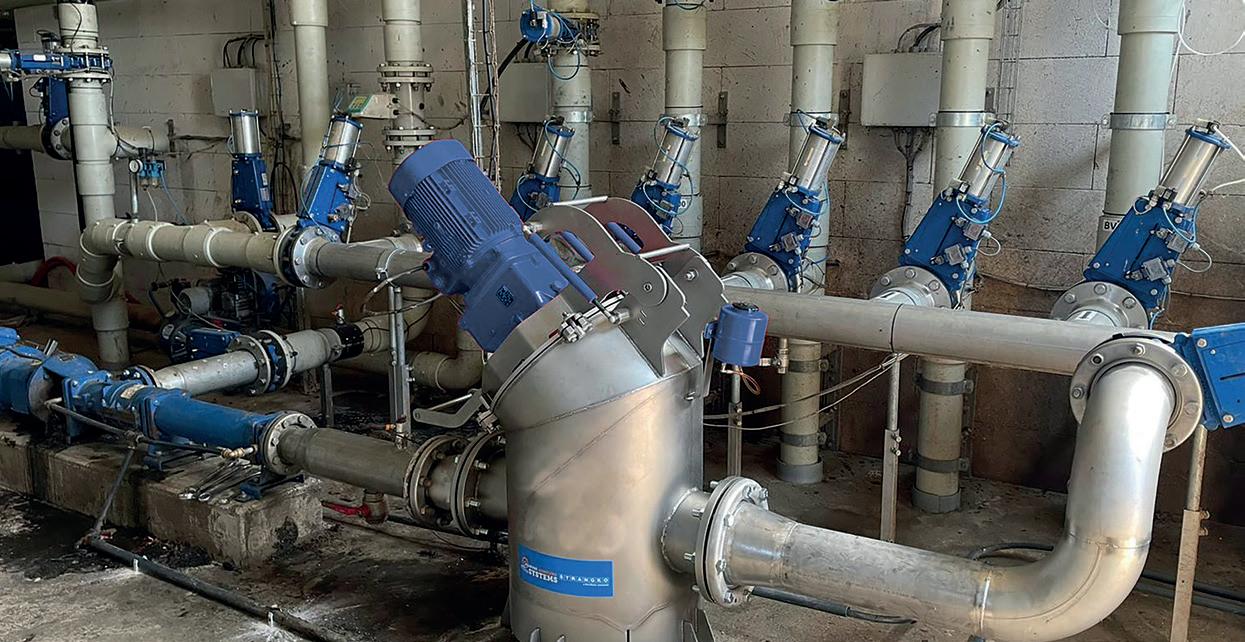

Die Inline-Zyklone von BouMatic arbeiten mit Schnecken- oder Kolbenpumpen. Der Zyklon wird der Pumpe nachgeschaltet angeordnet. Er fängt Fremdkörper ein, sodass diese weder die Pumpe noch den Trenner beschädigen können.

Der BouMatic-Zyklon ist mit seinen drei verschiedenen Modellen die ultimative Lösung für Ihre Bedürfnisse im Bereich Zerkleinerung.

Abmessungen offene Haube Typ

IM3 IM5 IM10

Abmessungen geschlossene Haube

A (mm)

B (mm)

C (mm)

D (mm)

H (mm)

541

1483

917

1454

486

646

1635

1152

1615

578

769

2077

1171

2057

681

G

Typ

IM3 IM5 IM10

E (mm)

F (mm)

G (mm)

I (mm)

1150

923

374

546

1271

1039

464

566

1435

1109

566

840

F

E

70

Der BouMatic-Zyklon ist einfach zu warten. Alle Verschleißteile sind leicht zugänglich und können binnen kurzer Zeit ausgetauscht werden.

Vorteile von Inline-Zerkleinerern Schutz vor Fremdkörpern für alle Maschinen, die nach dem Zyklonplatziert sind.

Perfekte Zerkleinerung von faserigen und groben Materialien.

Vollautomatischer Betrieb, einfache Wartung mit geringem Aufwand.

Geringerer Energiebedarf der Pumpe dank homogenerem, fließflähigerem Material.

Niedriger Energieverbrauch.

Selbstschärfendes Messer

Umkehrbares Schneidgitter

Konstruktion komplett aus Edelstahl

Auslassflansch Einlassflansch

Reinigungsflansch

71

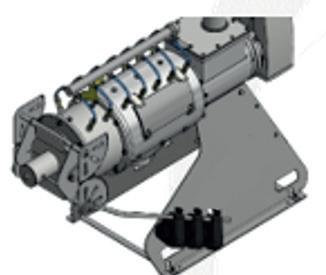

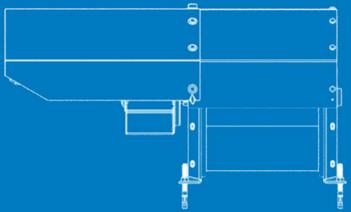

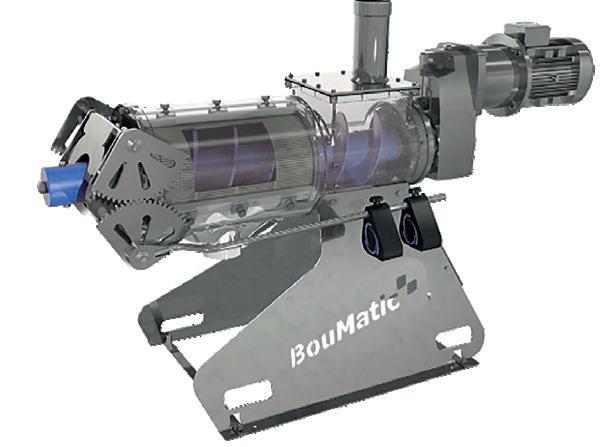

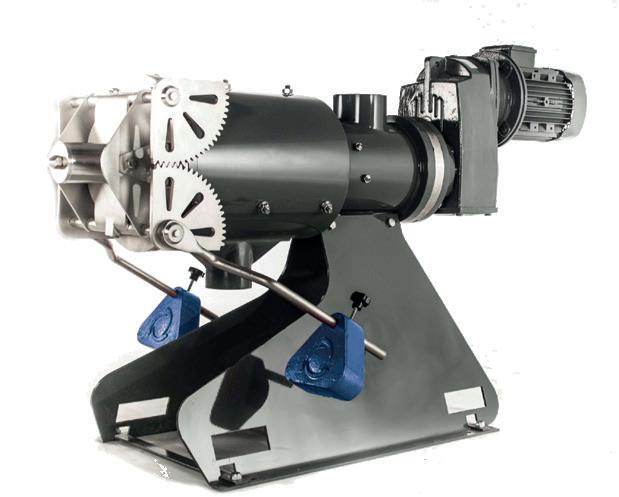

PHASENTRENNER Der Phasentrenner ist Teil des agrarökologischen Ansatzes von BouMatic.

Reduzierung der Luftverschmutzung durch Konzentration

ÖKO

-VERANTWORTLICH SEIN

von Phosphor und Stickstoff in der festen Phase hinter dem Phasentrenner. Dadurch ist es möglich, die Freisetzung dieser beiden stark umweltschädlichen Bestandteile in die Atmosphäre zu reduzieren.

Verringerung der Geruchsbelästigung.

100 %ige Verwertung der Gülle: Verwertung der festen Phase als Dünger, Einstreu oder Kompost

Verringerung des CO-Gehalts (schnellere Ausbringung, PM 2,5) 2

N2O NH3

trocken

Erhalten Sie ein Produkt, das Sie am Vorgewende lagern können

Homogenität des Komposts

30%

Speichergewinn

Verringerung von Gerüchen Problemloser Transport und einfache Ausbringung 100 %ige Verwertung der

Gülle

73

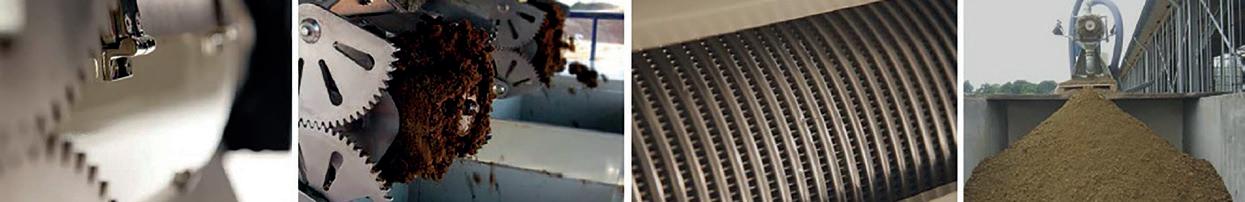

PHASENTRENNER Der Phasentrenner hat die Aufgabe, die Gülle in 2 Elemente zu trennen: •

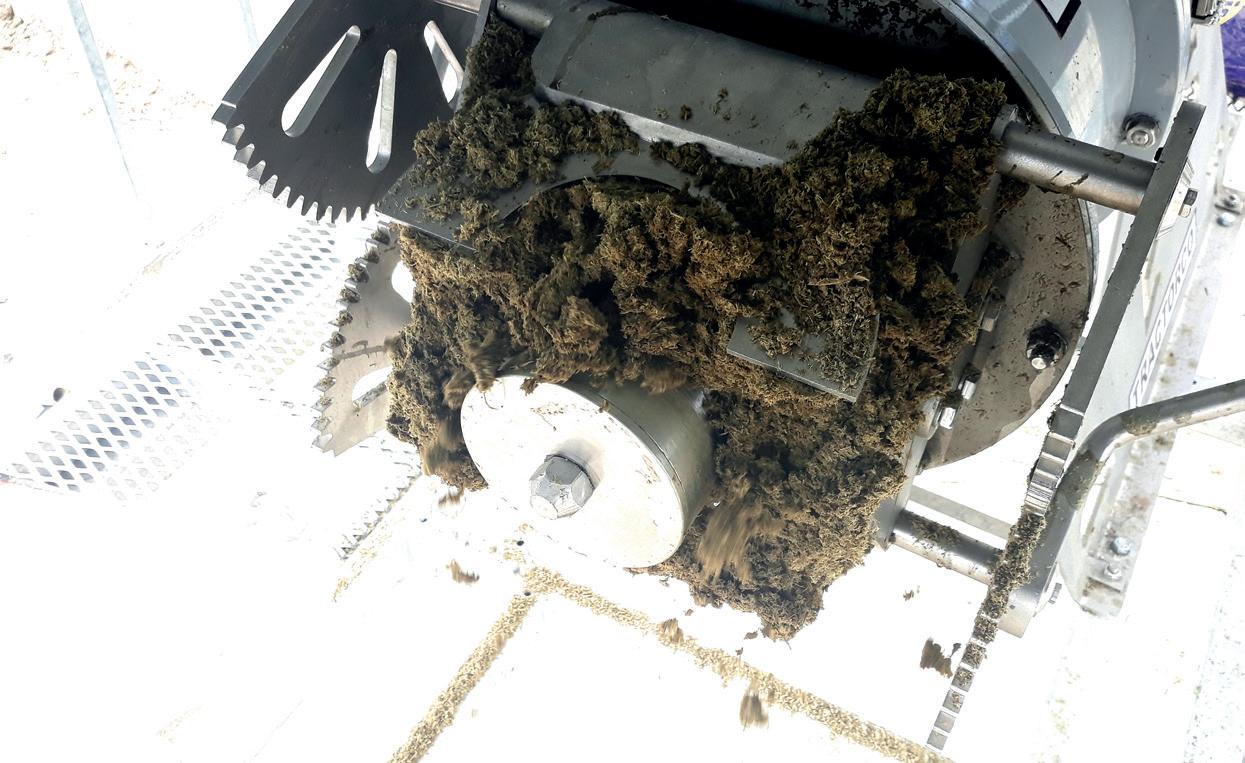

Fest: Leicht zu transportieren, weniger Platzbedarf bei der Lagerung, geruchlos, ausgezeichnete(r) Dünger oder Einstreu. Dank des Phasentrenners werden der stark umweltbelastende Phosphor und Stickstoff im Kompost konzentriert. Es kann ein Produkt mit einem Trockenmassegehalt zwischen 25 % und über 40 % hergestellt werden.

•

Flüssig: Leicht zu pumpen und auszubringen (Gülletank oder über ein Bewässerungssystem). Je nach den örtlichen Vorschriften ist eine größere Flexibilität bei der Ausbringung möglich.

SP400

SP600

SP800

SP600HD

SP800HD

1100HD

Motor

2,2kW

5,5kW

5,5kW

5,5kW

11kW

11kW

Schnecke (U/min)

26,6

33

33

11,7

24,4

24,4

Abmessungen des Siebs

0,65mm

0,65mm

0,65mm

1,00mm

1,00mm

1,00mm

Ø Sieb

Ø180mm

Ø258mm

Ø258mm

Ø258mm

Ø258mm

Ø258mm

Länge des Siebs

1x L:380mm

1x L:516mm

1x L:516mm 1x L:258mm

1x L:516mm

1x L:516mm 1x L:258mm

2x L:516mm

Sieb verfügbar

Optional erhältliches Modell: 0,5 mm - 1,00 mm

ABtransport des flüssigen Teils Anpassung der Gewichte an den Armen, um den Austritt des Komposts zu verlangsamen

Hochfestes Getriebe Einstellsystem Inspektionsluke

Wolframverstärkte Schnecke

Welcher Trenner passt am besten zu den Bedürfnissen Ihres Betriebs?

•

Standard: Dieses Modell eignet sich für Betriebe, die bis zu 30 % Speicherkapazität im Grubenvolumen einsparen möchten. Die festen Rückstände werden anschließend als Dünger auf die Feldfrüchte gestreut.

•

HD: Das HD-Modell des Phasentrenners ist zu empfehlen, wenn die Feststoffe als Einstreu oder Kompost verwendet werden sollen. In diesem Fall besteht das Ziel darin, ein Produkt mit einem hohen Trockenmassegehalt und nach der Fermentation ein stabiles Produkt zu erhalten.

DÜNGER

EINSTREU

STANDARD

HD

Produkt mit 25 bis 30 % Feststoffanteil

Produkt mit 30 bis 40 % Feststoffanteil

Leistung SP400, SP600, SP800 und SP1100 Gitter: 0,65mm / 25 % - 30 % TM

Trenner Standard

Rindergülle

Schweinegülle

SP400

% Trockenmasse

SP600

Kapazität

Max. Anzahl Tiere

3-5%

4-10 m3/Std

6-9%

3-6 m3/Std

10-12%

1-4 m3/Std

3-6%

4-12 m3/Std

SP800

Kapazität

Max. Anzahl Tiere

150

12-18 m3/Std

100

7-12 m3/Std

60

5-10 m3/Std

240*

18-40 m3/Std

SP1100

Kapazität

Max. Anzahl Tiere

Kapazität

Max. Anzahl Tiere

800

15-24 m3/Std

1500

20-35 m3/Std

2000

600

10-18 m3/Std

1200

16-26 m3/Std

1500

500

7-12 m3/Std

800

11-20 m3/Std

1200

800

22-46 m3/Std

920

27-58 m3/Std

2000

*Sau + Ferkel (nach Absetzen und Mast = 18,4 m3/Jahr)

Leistung SP600HD, SP800HD und SP1100HD Gitter: 1 mm / 35 % – 40 % TM

Trenner HD

Rindergülle

SP600HD

SP800HD

SP1100HD

% Trockenmasse

Kapazität

Max. Anzahl Tiere

Kapazität

Max. Anzahl Tiere

Kapazität

Max. Anzahl Tiere

3-5%

9-15 m3/Std

500

12-22 m3/Std

700

16-30 m3/Std

850

6-9%

6-10 m3/Std

400

9-15 m3/Std

600

12-20 m3/Std

750

10-12%

4-7 m3/Std

350

6-10 m3/Std

500

8-13 m3/Std

600

Optionen Wenn kein Rücklauf möglich ist, befindet sich dieser Behälter über dem Trenner und arbeitet mit einem Drucksensor, der die Pumpe (VSD) reguliert.

Back Wash: Ermöglicht die automatische Reinigung des Siebs.

75

3700

PLATTFORM

7720

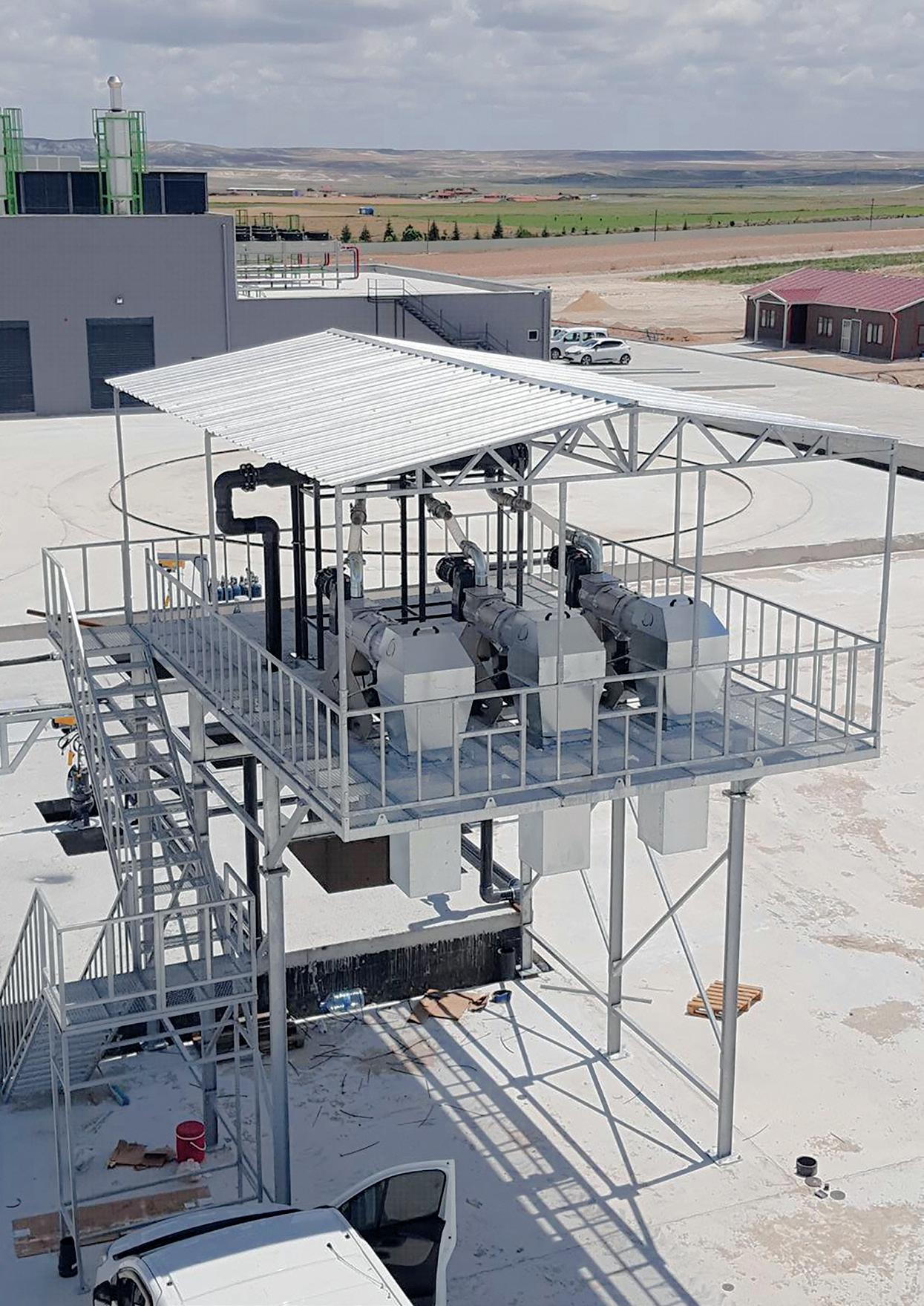

Der Phasentrenner kann auf einer erhöhten Plattform platziert werden, unter der Trockenmaterial gelagert werden kann. Diese Plattform kann 1 oder 2 Trenner umfassen.

Merkmale Verzinkter Stahl.

Sicherheitsgeländer.

Bleche in Trapezform für Seitenwände und Dach.

3620 3500

Schrauben und Dübel sind im Lieferumfang enthalten.

Möglichkeit der Mehrfachmontage.

4100

Verschraubung am Montagefeld möglich.

Transport auseinandergebaut mit Montageanleitung.

76

3850

4150

905

Höhe und Abmessungen verfügbar für Einzel- und Doppeltrenner.

4000 5275

765

77

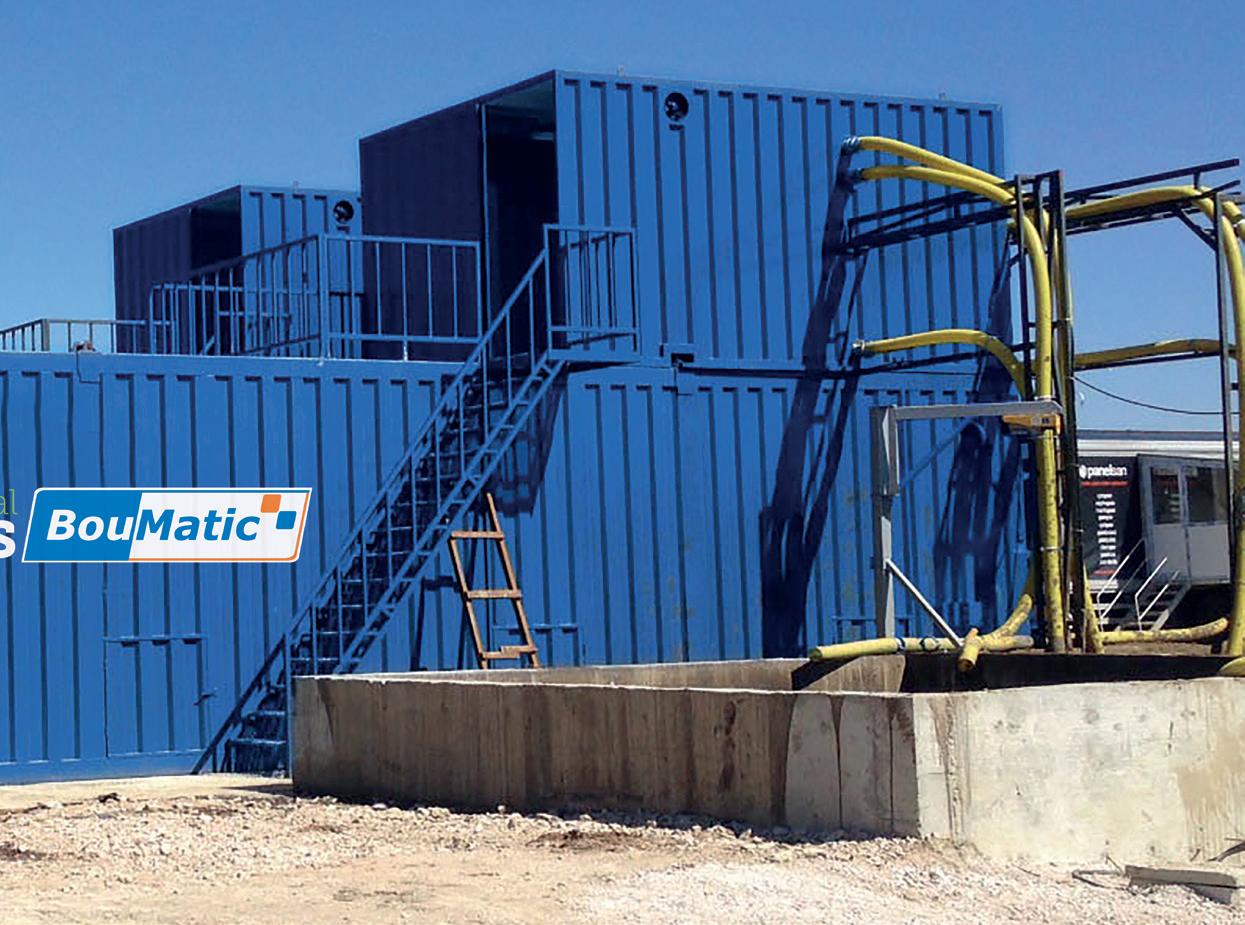

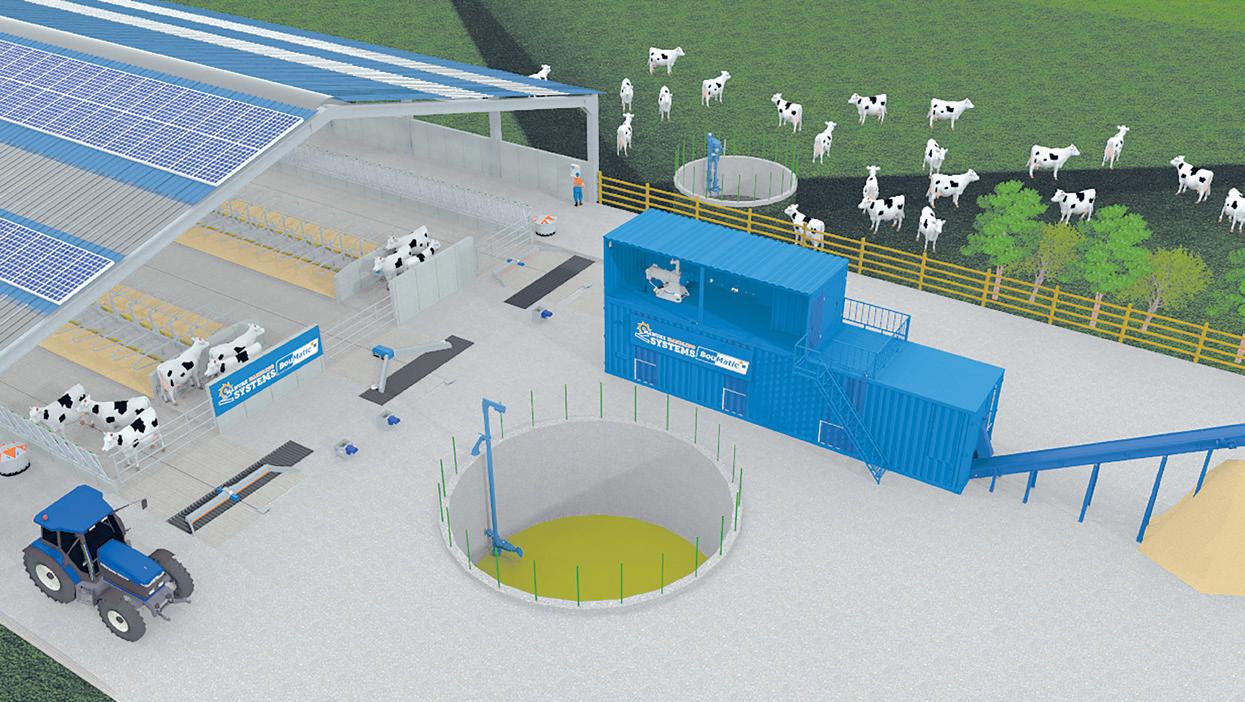

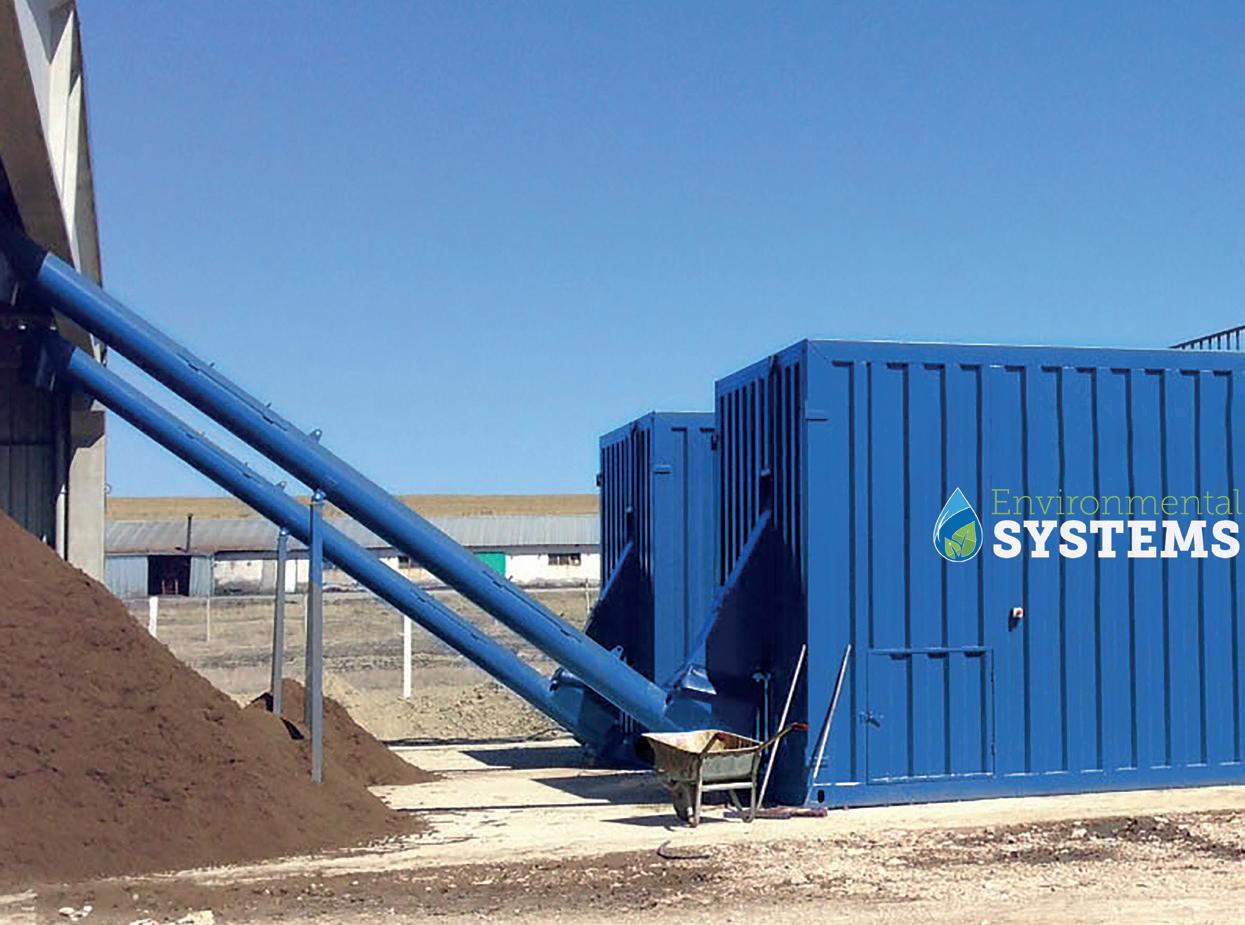

BCS BOUMATIC COMPOSTER SOLUTION Unser Komposter ist eine hochmoderne Kompostierungstrommel, die den aeroben Fermentationsprozess erheblich beschleunigt. Er schafft die ideale Umgebung, in der aerobe Bakterien wachsen und organische Verbindungen mineralisieren.

Wir helfen lediglich natürlichen Bakterien dabei, ihre Arbeit zu erledigen – aber schneller!

Dem System wird für den Fermentationsprozess keine externe Wärme zugeführt. Dank der exothermen aeroben Fermentation erhitzen sich die Feststoffe selbst auf über 70 °C, was den europäischen Hygienevorschriften entspricht.

Ein geringer Strombedarf ist die Voraussetzung für ein verantwortungsvolles, gesundes Produkt.

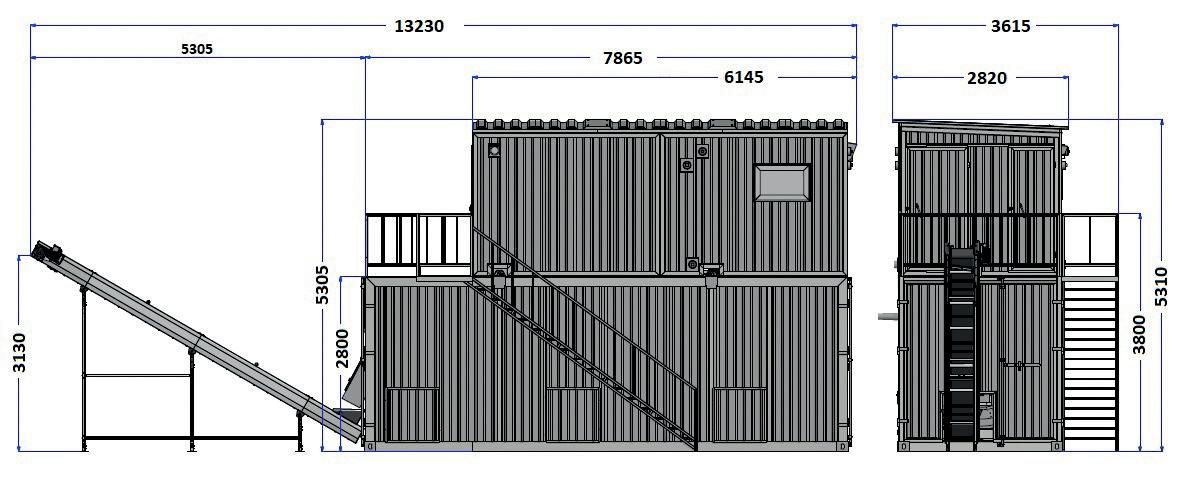

Das Kompostierungssystem besteht aus einem speziellen Heavy Duty (HD)-Trenner, der die Feststoffe bis zu einem bestimmten Feuchtigkeitsgrad mit einem TM-Gehalt von etwa 40 % abscheidet.

78

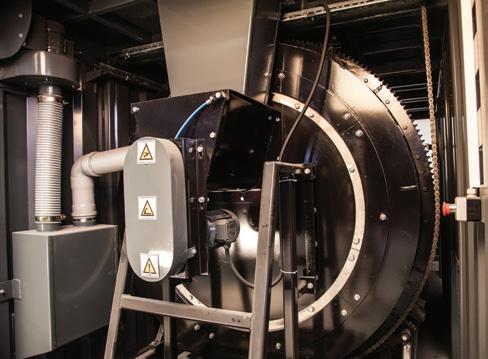

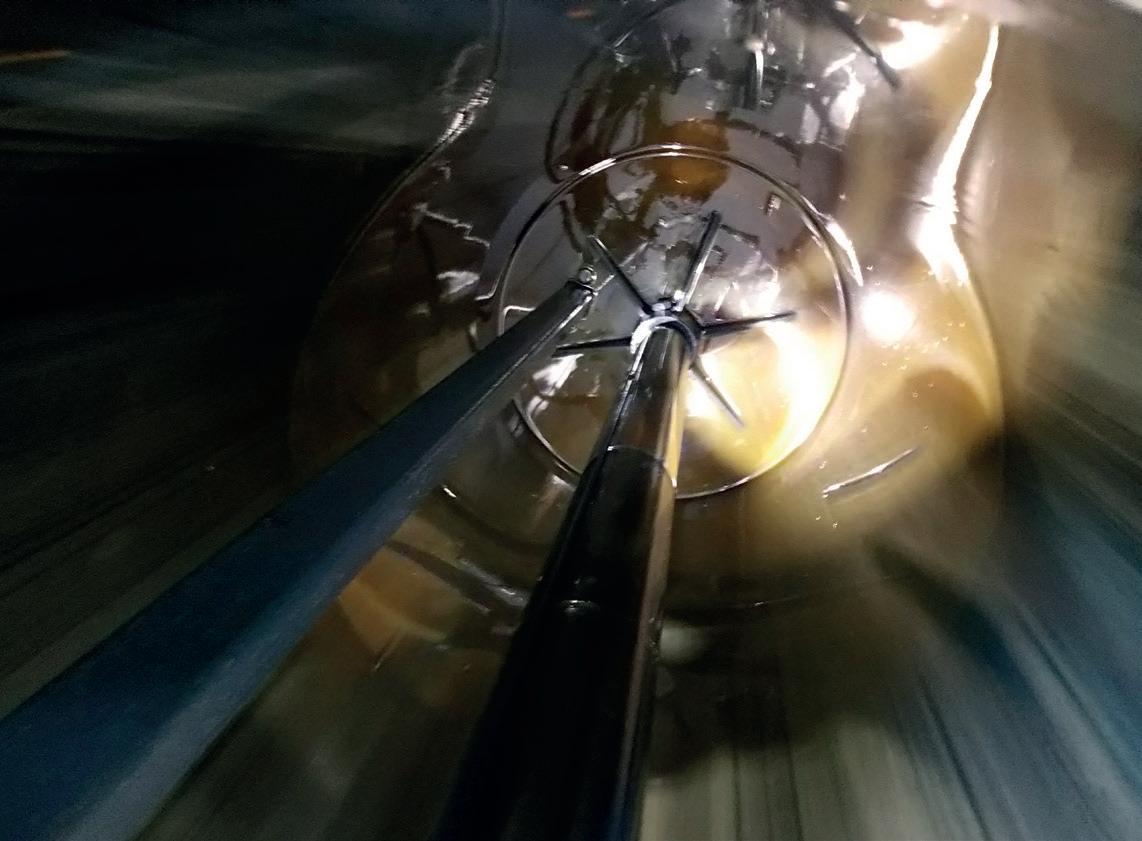

Die abgeschiedenen Feststoffe werden dann automatisch in die spezielle Polymertrommel geleitet, wo sie 24 bis 72 Stunden lang zurückgehalten werden. Während dieser Zeit passt die computergestützte Steuereinheit des Systems die Temperatur, die Luftfeuchtigkeit und den Sauerstoffgehalt im Inneren der Trommel an.

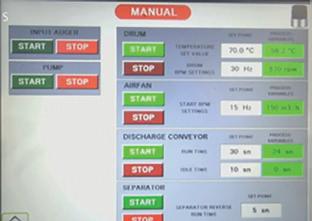

Die Kompostierungsparameter können von der Touchscreen-Steuereinheit aus mit Leichtigkeit überwacht und angepasst werden, sogar über Internet oder Smartphone

79

Betriebsraum HD-Trenner

HDPE-Trommel Kabelloser Temperaturfühler

Mit unserem System erfüllen Sie die Hygienisierungsanforderungen der EU*, ohne in ein Wärmebehandlungssystem investieren zu müssen. Wir nutzen den selbsterhitzenden Fermentationsprozess, um 70 °C zu erreichen. Dabei überwachen und erfassen wir die Temperatur.

Ganz gleich, ob Sie Kompost herstellen oder Gülle verarbeiten hinsichtlich der Hygieneanforderungen können Sie sich auf den Einstreukomposter verlassen.

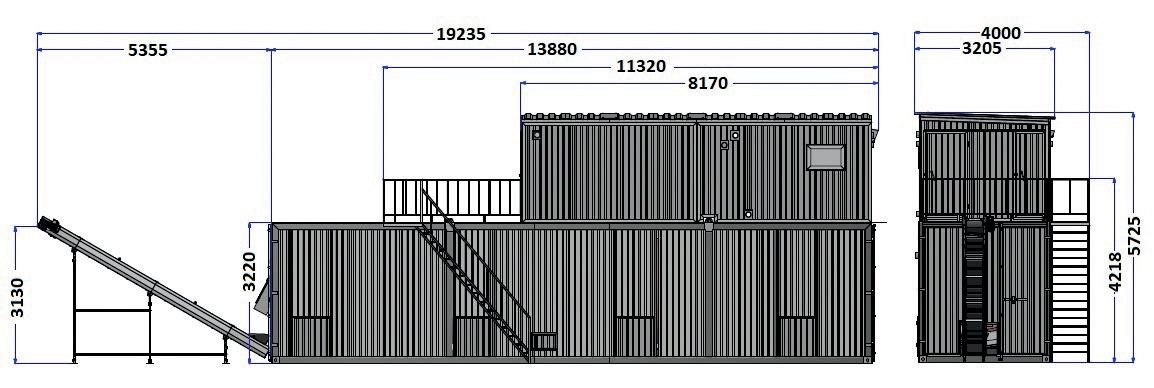

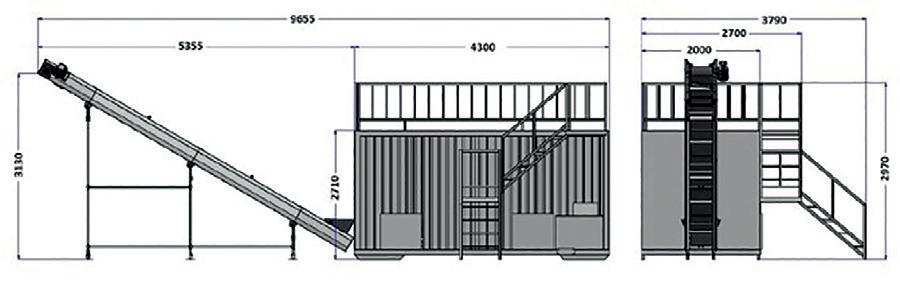

Hebevorrichtung verfügbar: 2 m - 4 m - 6 m - 8 m - 10 m - 12 m

Typ

BCS5

BCS10

BCS20

BCS40

Kapazität (m3)

4

10

20

40

Benötigte Leistung (kW)

8,5

10,5

12

18,5

Durchschnittlicher Verbrauch (kW/h)

5

7

9

15

SP 600 HD

SP 600 HD

SP 600 HD

Trenner (kW)

5,5

5,5

5,5

Trommelantrieb (kW)

2,2

4

5,5

11

Lüfter

0,55

0,55

0,55

1,1

Gewicht (ohne Hebevorrichtung) (kg)

750

3000

6000

8000

Gewicht in beladenem Zustand (ohne Hebevorrichtung) (kg)

5000

14700

19700

29000

Kapazität (m³/Tag)/ Einstreu

4

10

20

40

Max. Anzahl Kühe

150

600

1200

2500

Kapazität (m³/Tag)/Kompostverwendung

1

3

7

13

Trenner

80

2 x SP 600 HD 1 x SP 1100 HD 2 x 5,5 1 x 11

BCS 5

BCS 10

BCS 20

BCS 40 Milchviehhalter sind mit den Vorteilen von Tiefstreu mit ergonomischem Einstreumaterial bestens vertraut. Kühe sind gesünder und geben mehr Milch, wenn sie auf tiefer Einstreu stehen. Die Feststoffe der ordnungsgemäß kompostierten Gülle sind ein hervorragendes Einstreumaterial. Geringe Bakterienzahl, keine Mastitis verursachenden Krankheitserreger und trockener als abgeschiedene Feststoffe. Im Vergleich zu gekaufter Stroheinstreu bestehen erhebliche Einsparmöglicheiten, sodass Sie pro Kuh mehr Einstreu einbringen können. Aber vor allem Ihre Kühe werden es lieben!

81

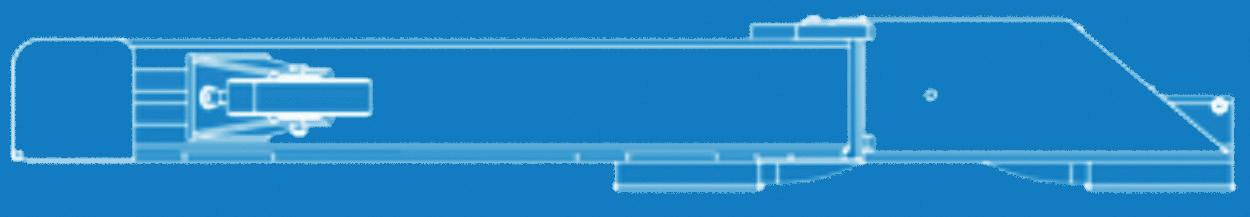

FALCON CROSS

Der Falcon Cross ist in der Lage, auch schwerste Lasten zu schieben. In einem Kanal von 1,15 m bei Doppelreihe oder 0,635 m bei Einschienenbahn schiebt er den Mist, den der Schieber abtransportiert.

Der Falcon Cross wird in Stroh- und Kompaktmistsystemen eingesetzt.

Der Zylinder schiebt und zieht sich zurück, wodurch sich die Zugschiene hin und her bewegt. Die Paletten bewegen sich vor- und rückwärts, wodurch der Mist weiterbefördert wird. In den Gängen angebrachte, unidirektionale Krallen verhindern, dass der Mist zurückfließt, wenn die Paletten eingefahren werden.

Auf diese Weise gelangt der Mist bis zum Misthaufen. Der Einsatz als Ergänzung zur Hebevorrichtung ist möglich.

82

83

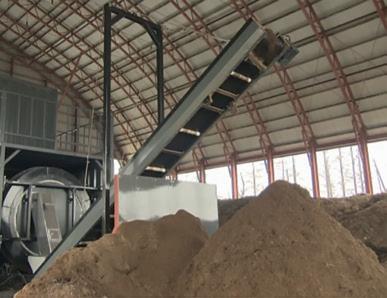

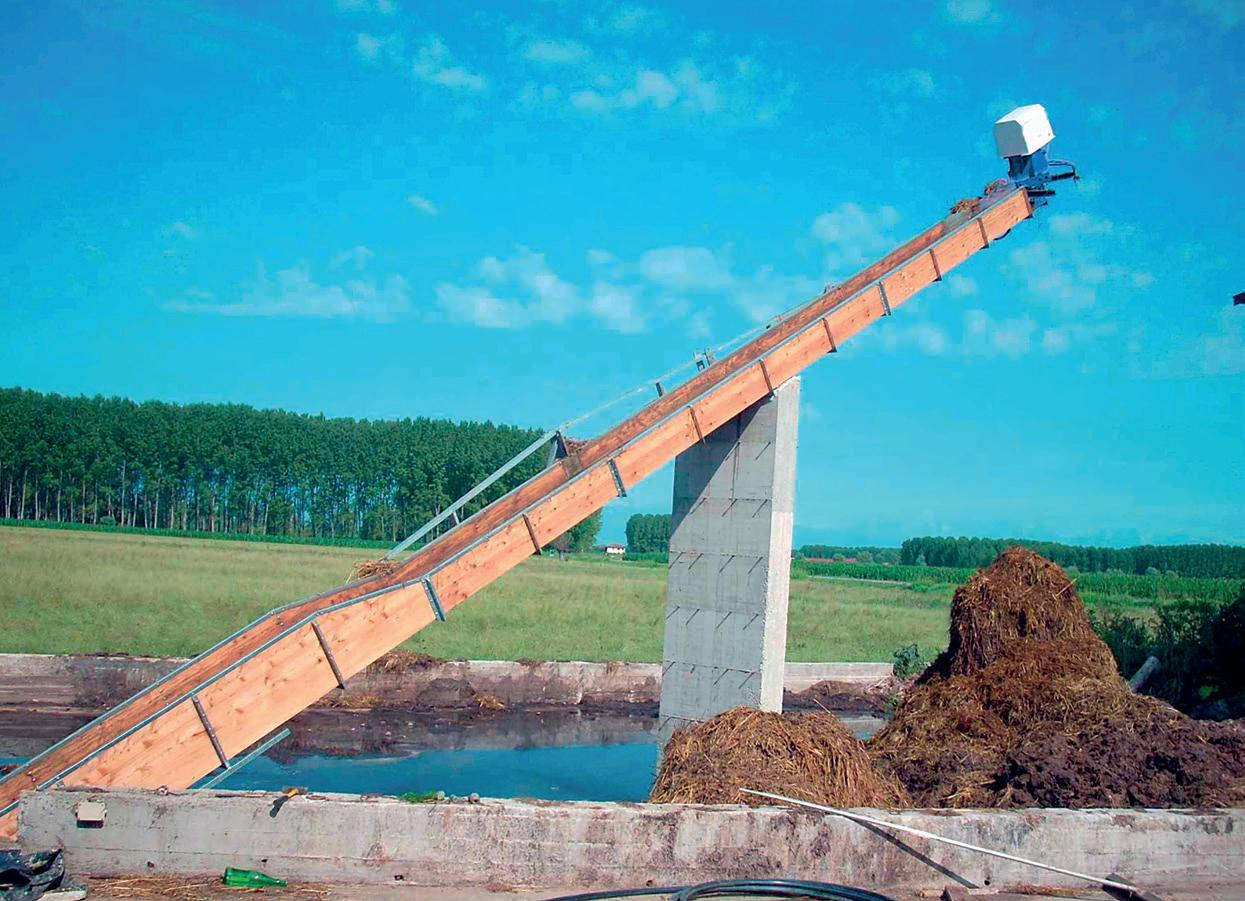

HEBEVORRICHTUNG Die BouMatic Hebevorrichtung kann Mist bis zu 70 m weit transportieren. Die robuste Vierkantkette und die Palette haben sich bewährt und werden Ihnen viele Jahre lang gute Dienste leisten.

Es sind Rampenmodelle von 2 bis 12 m erhältlich.

Zwei parallele Rinnen von 0,5 m Länge im Abstand von 0,2 m zu einer Mittelwand.

Der Antrieb zum Ziehen der Last befindet sich oben auf der Rampe. Das Getriebe wird dadurch weniger beansprucht. Die Leistung der Antriebseinheit beträgt 3 kW. Die 180°-Umlenkrolle ist auf einem hochfesten Bronzering montiert. Sie befindet sich am Ende der Rinne und ermöglicht müheloses Drehen der Kette.

Er kann mit den Schiebern synchronisiert werden, um den Misttransport zu automatisieren.

84

X

33°

28°

L = ml

A

H

B

C

A

H

B

C

12

6,3

4,1

9,65

6,25

6,6

3,51

10,15

5,4

10

5

3,3

8

5,2

5,3

2,82

8,39

4,46

8 6 5 4 3 2

3,8

2,5

6,3

4,1

4

2,13

6,62

3,52

2,7

1,7

4,6

3

2,65

1,41

4,86

2,58

2,1

1,4

3,8

2,45

2,21

1,17

3,97

2,11

1,7

1,1

2,95

1,9

1,77

0,94

3,09

1,64

1,25

1,1

2,1

1,35

1,32

0,7

2,21

1,17

0,84

0,55

1,25

0,82

0,88

0,47

1,32

0,7

A B (scarico )

85

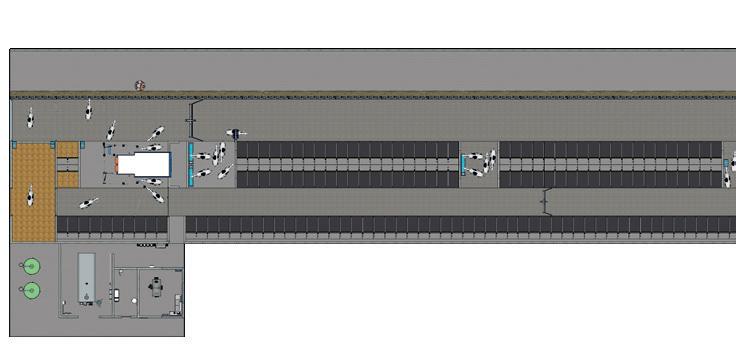

Simulation

6 1 3

4

1 5

2

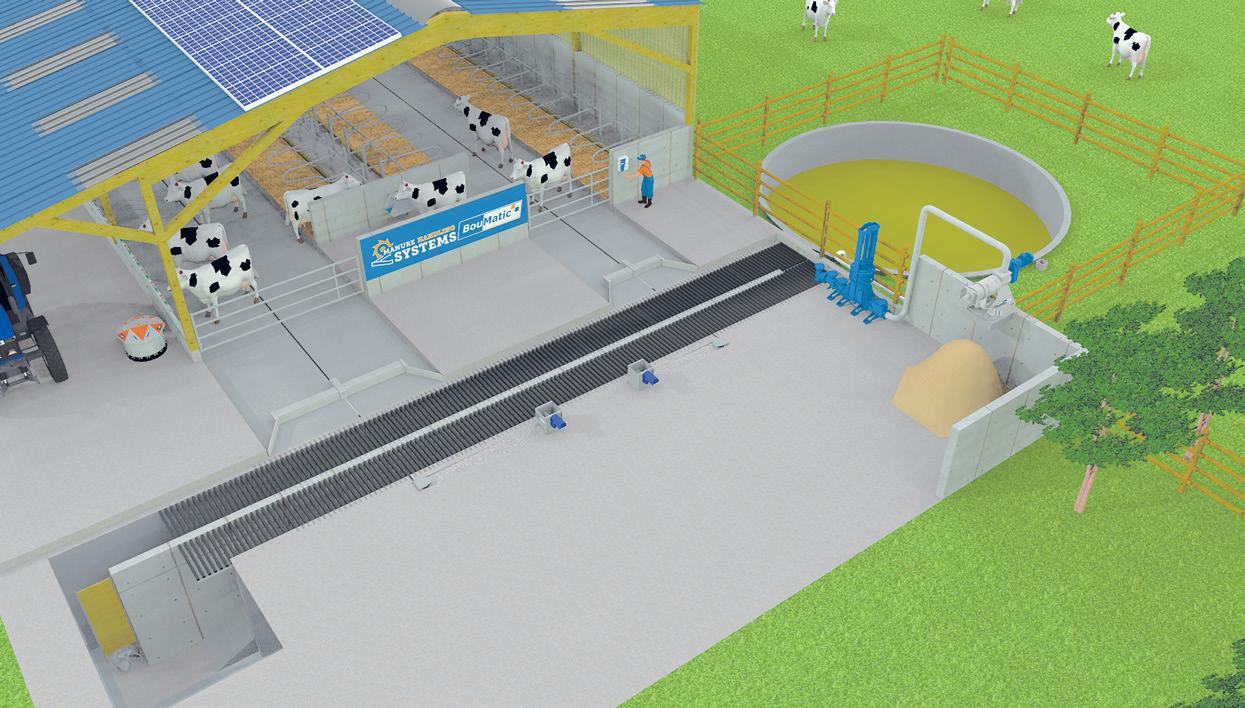

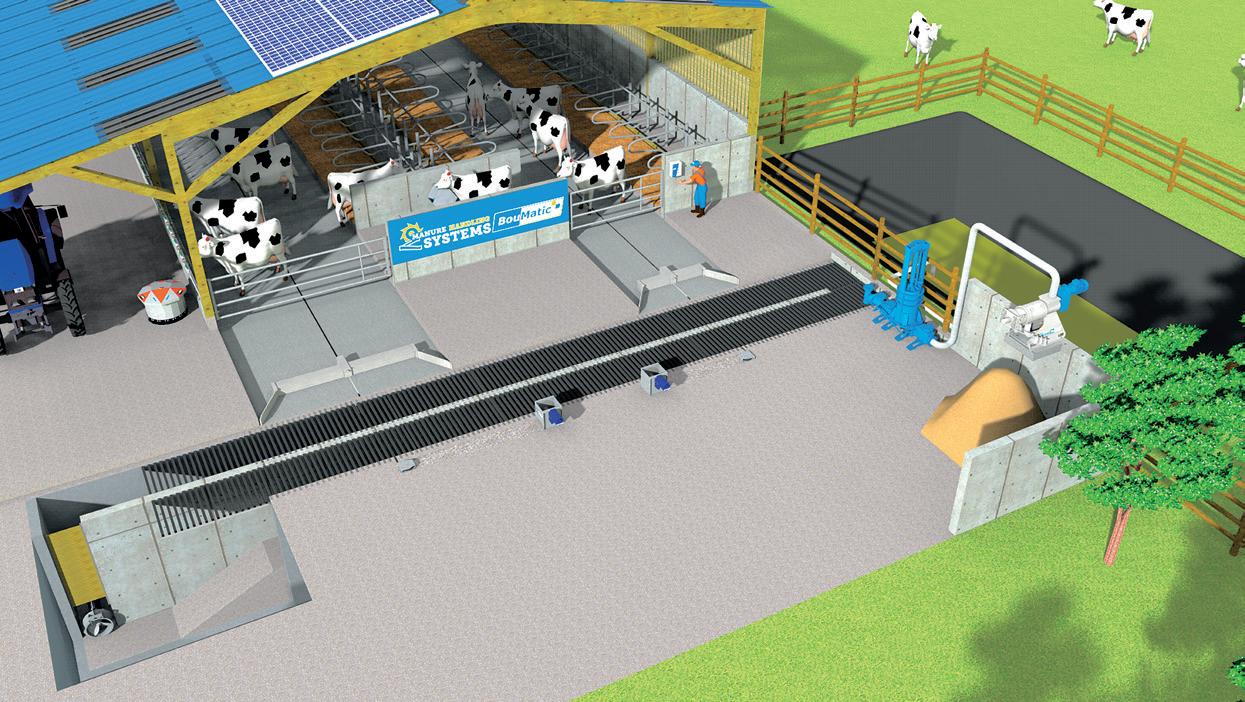

BEISPIEL 1: Auffanggrube: 1

Zwei TYPHOON SBC-Schieber (Bürstenschieber).

2

Eine Slalom-Auffanggrube mit AXP-Mischer.

3

Die Gülle wird durch die Kolbenpumpe gepumpt

4

und zum Trenner weitergeleitet.

5

Der abgeschiedene feste Teil wird auf der Plattform gelagert und

6

der abgeschiedene flüssige Teil in der Lagergrube.

86

6 1 3

1

4

5

2

BEISPIEL 2: Slalom-Auffanggrube: 1

Zwei TYPHOON SBC-Schieber (Bürstenschieber).

2

Eine Slalom-Auffanggrube mit AXP-Mischer.

3

Die Gülle wird durch die Kolbenpumpe gepumpt

4

und zum Trenner weitergeleitet.

5

Der abgeschiedene feste Teil wird auf der Plattform gelagert und

6

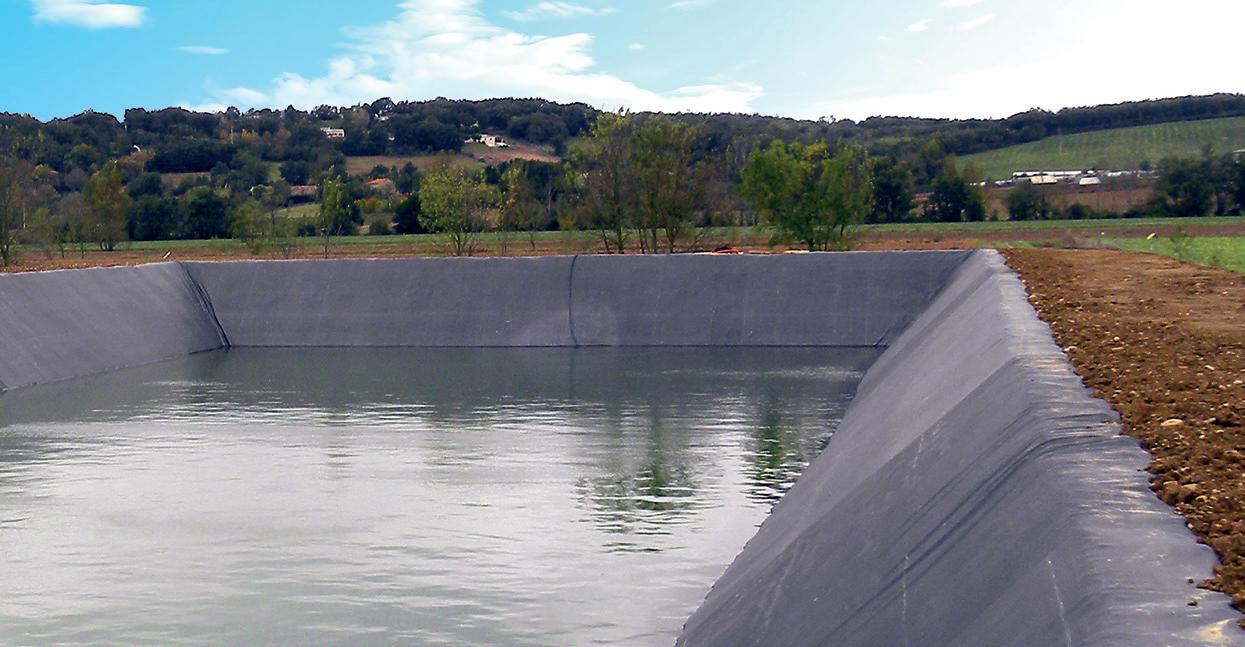

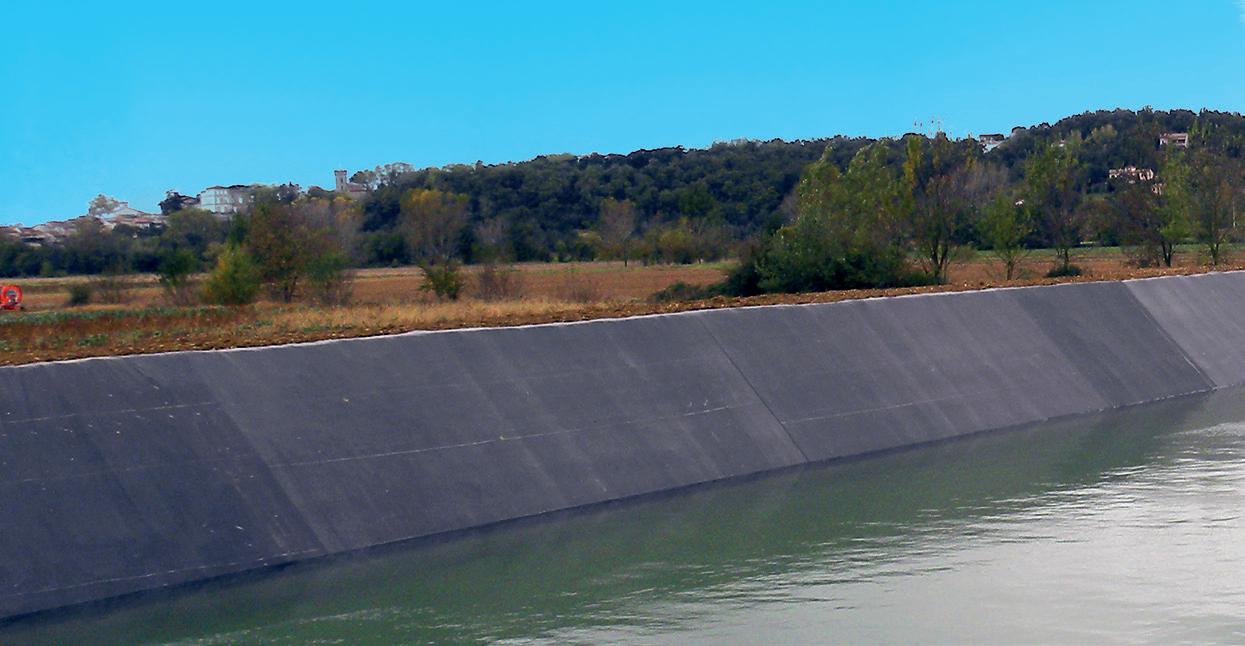

der abgeschiedene flüssige Teil in der Lagune.

87

2

1 5 3 4

6

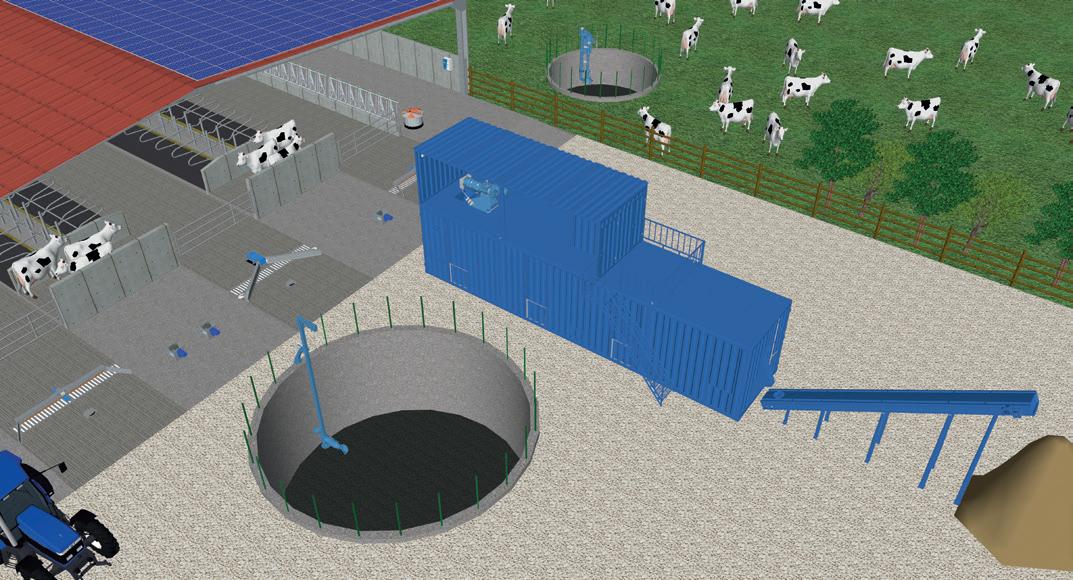

BEISPIEL 3: Hygienisierung:

1

Anlage mit einem Spülkanal und

2

einer Auffanggrube am Ende mit einer vertikalen Pumpe zum Spülen.

3

Hygienisierung von Gülle mit dem BCS zur Wiederverwendung von Kompost in Liegeboxen.

4

Ein gerader TYPHOON-Schieber und

5

ein "V"-Schieber.

6

In der Braunwassergrube ist ein Mischer aufgestellt.

88

2

3

1

6 5 1

4

BEISPIEL 4: Fest-Flüssig-Trennung: 1

Der abgeschiedene flüssige Teil fällt in den Kanal und wird in die zylindrische Grube abgeleitet.

2

In der Grube befinden sich eine Pumpe mit vertikaler Achse zum Spülen und

3

ein Mischer zur Homogenisierung der Gülle.

4

Der feste Teil wird auf die Plattform geschoben.

5

Der rechte Typhoon-Schieber befindet sich entlang des Futtergangs und

6

der „V“-Schieber zwischen den beiden Liegeboxenreihen.

89

PARTNERSCHAFT FÜR DEN ERFOLG Wir bei BouMatic sind stolz auf die langjährigen Geschäftsbeziehungen, die wir mit Anwendern unserer Produkte auf der ganzen Welt pflegen. Als größtes Privatunternehmen der Branche konzentrieren wir uns voll auf unsere Kunden. Bei allem, was wir tun, und auf allen Ebenen arbeiten wir für Sie, denn unser Erfolg basiert auf Ihrem Erfolg.

Händler und Wartung Das Unternehmen verfügt über ein globales Händlernetz. Dank ihnen bietet BouMatic seinen Kunden sowohl das Fachwissen und die Erfahrung eines multinationalen Unternehmens als auch die Nähe zu lokalen Experten. Bei jedem Kauf hat der Kunde Anspruch auf eine spezielle Schulung.

UNSERE PHILOSOPHIE Seit unseren bescheidenen Anfängen sind wir den Kernüberzeugungen unserer Gründer treu geblieben.

Ihr Händler:

Auch heute, da wir zu einem der Branchenführer geworden sind, bleiben diese Überzeugungen unsere Leitprinzipien.

Tiergesundheit Engagement in der wissenschaftlichen Forschung Profitabilität BouMatic A/S

BouMatic Europa – Belgien

Jernvej 2 Skjern

Rue Jules Mélotte 31

6900

4350 Remicourt

Dänemark

Belgien

T: 0045 75 26 02 11

T: 0032 (0) 19 54 42 66 F: 0032 (0) 19 54 55 44

Hauptsitz 2001 S Stoughton Rd, Madison, WI 53716 T: (608) 222-3484 F: (608) 222-9314 info@boumatic.com www.boumatic.com © 2023 BouMatic. LIT00430DE – Alle Rechte vorbehalten.
