Assortiment mestschuiven

Assortiment mestschuiven

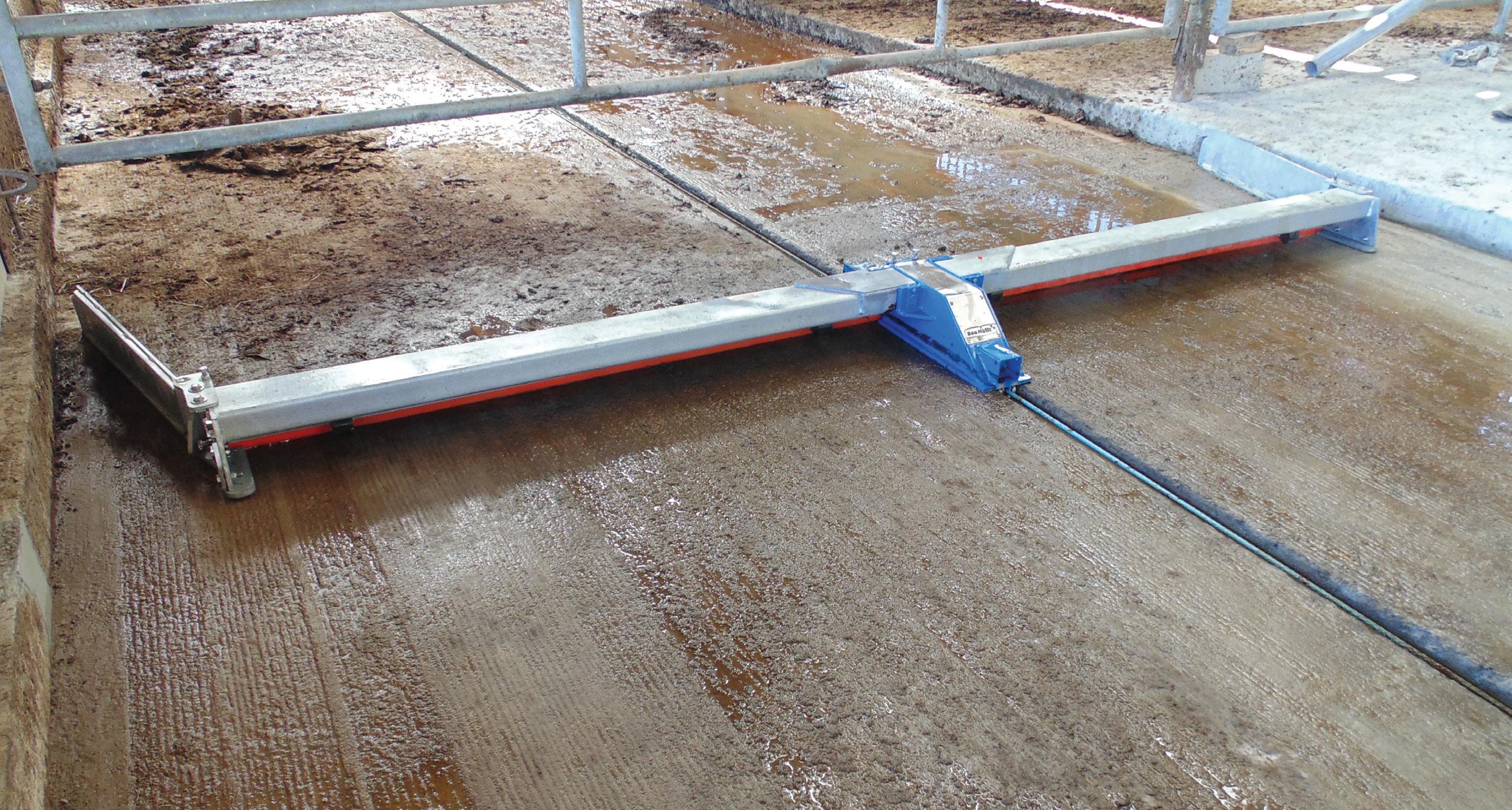

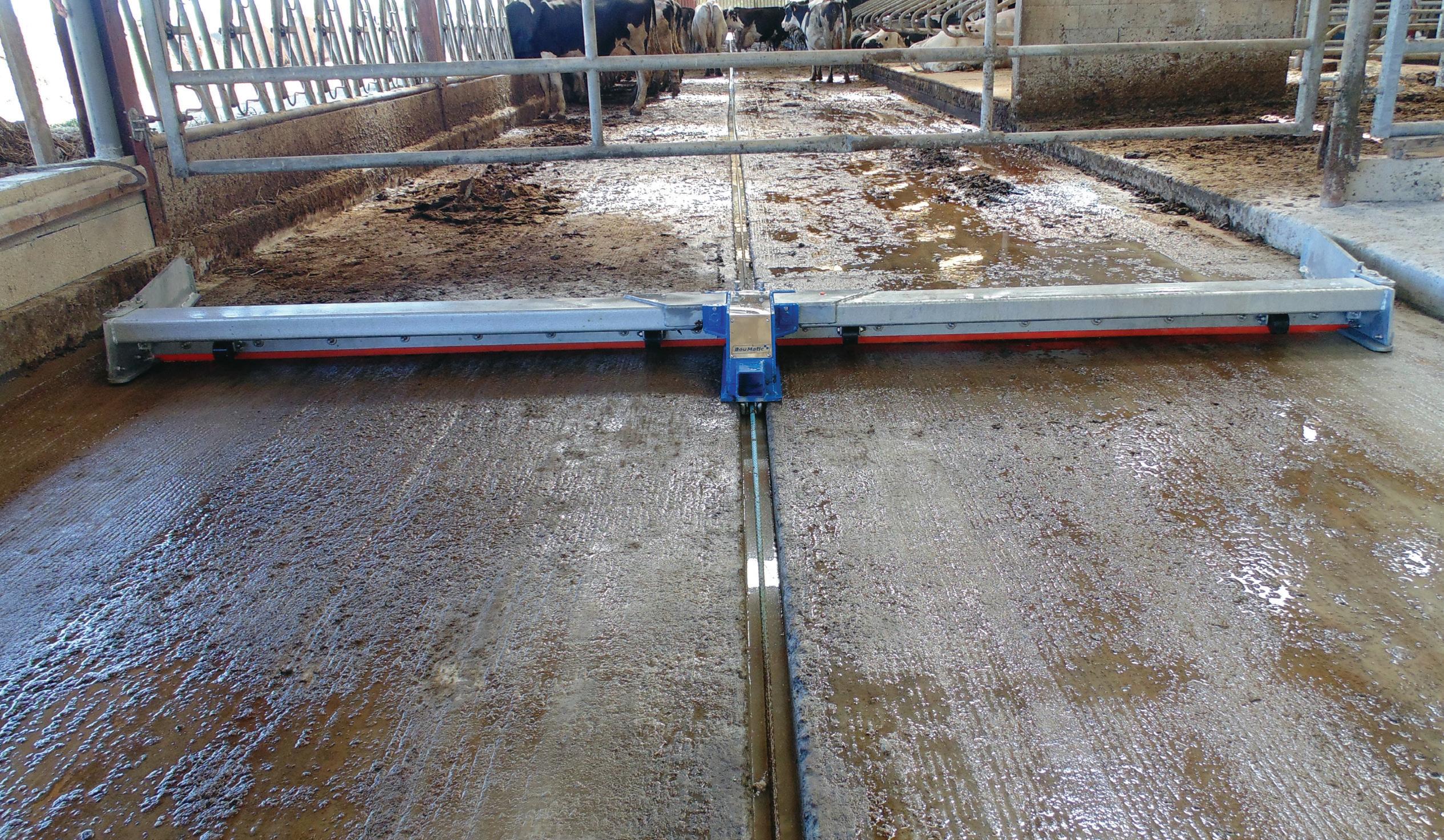

FALCON Bewezen kracht

Mechanische omkering: eenvoudig en effectief.

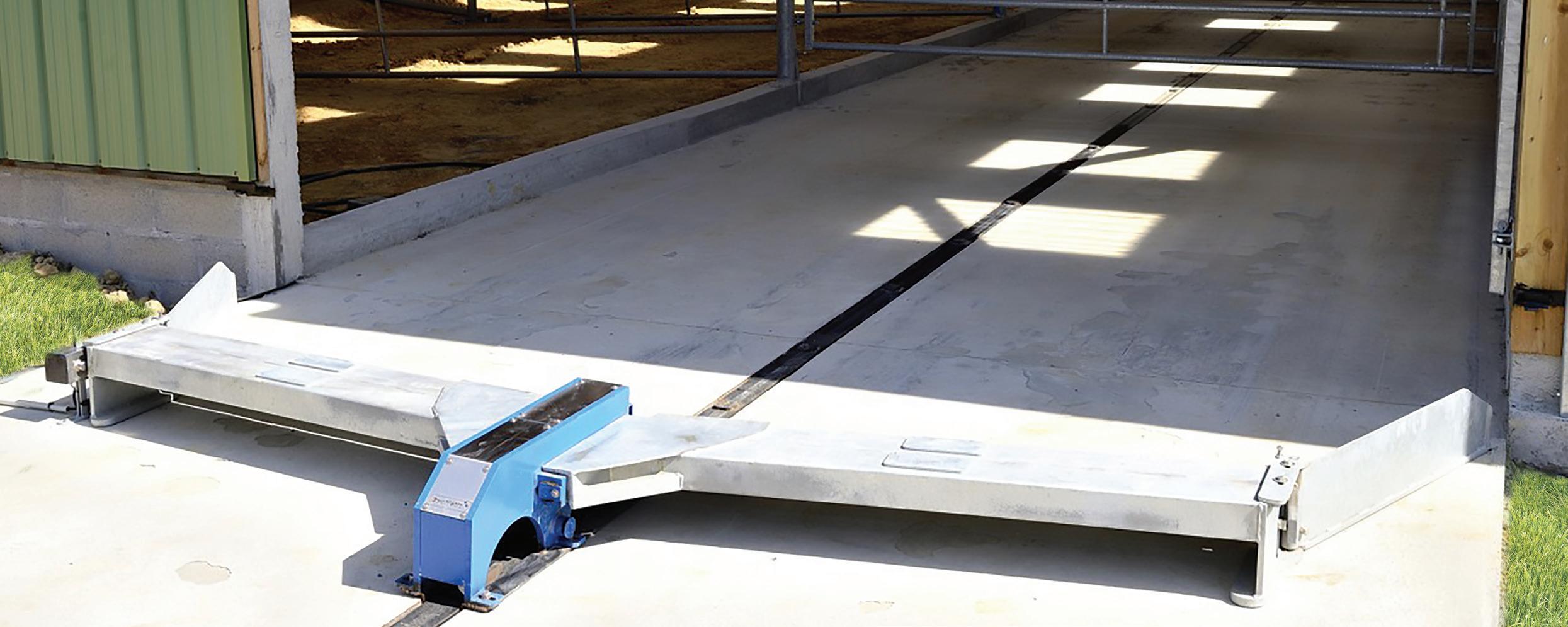

De hydraulisch aangedreven Falcon mestschuif kenmerkt zich door een uitzonderlijk vermogen en lange levensduur. Hij is ontworpen voor melkveehouders die op zoek zijn naar een langetermijninvestering.

Met deze “Hercules” op uw bedrijf kunt u rekenen op 30 jaar ervaring in mestschuifsystemen. Hij is krachtig, zeer gebruiksvriendelijk, onderhoudsarm en heeft geen afstandslimiet.

Gebruiksvriendelijk & robuust Terugwinning van vaste mest - ideaal voor strobedding.

Betrouwbaar - UPN-rail met stops aan de buitenkant garandeert een optimale veiligheid voor de klauwen. Eenvoudig, robuust omkeersysteem.

1 tot 6 schuifbeurten per dag - in aanwezigheid van de operator.

Krachtig - hydraulische aandrijving, voor enkele of meerdere gangen.

Robuust – toevoeging van rails zonder lengtelimiet.

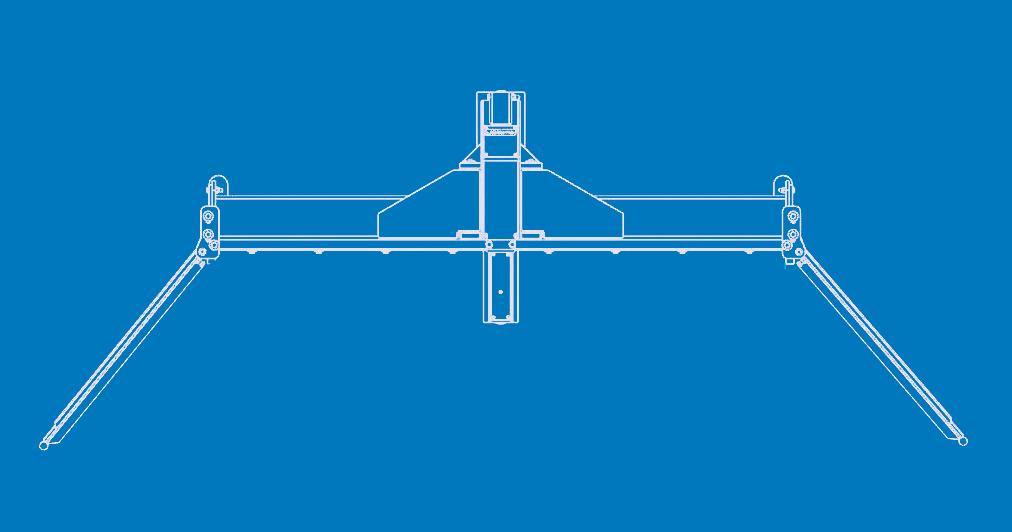

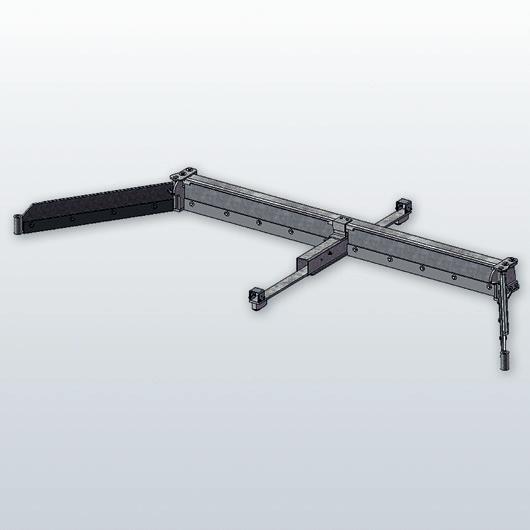

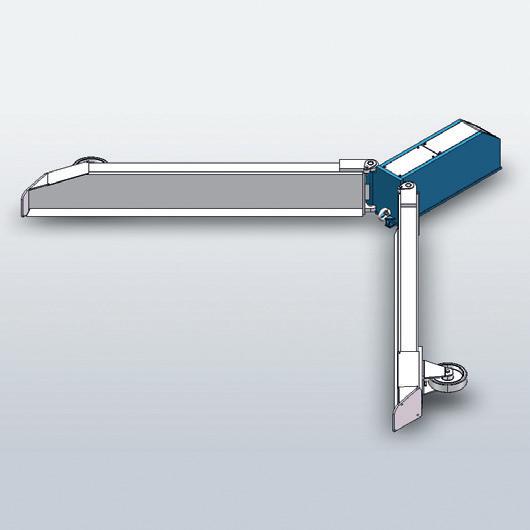

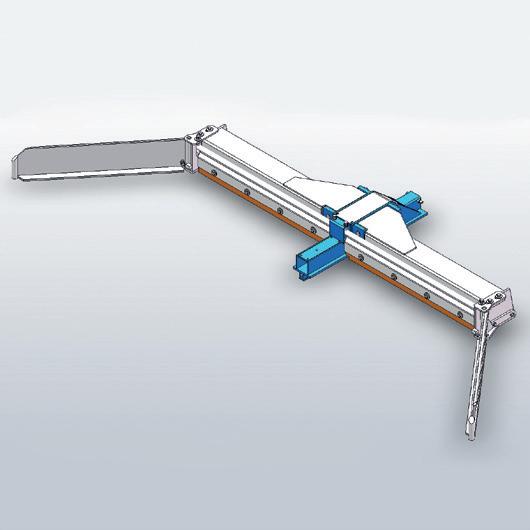

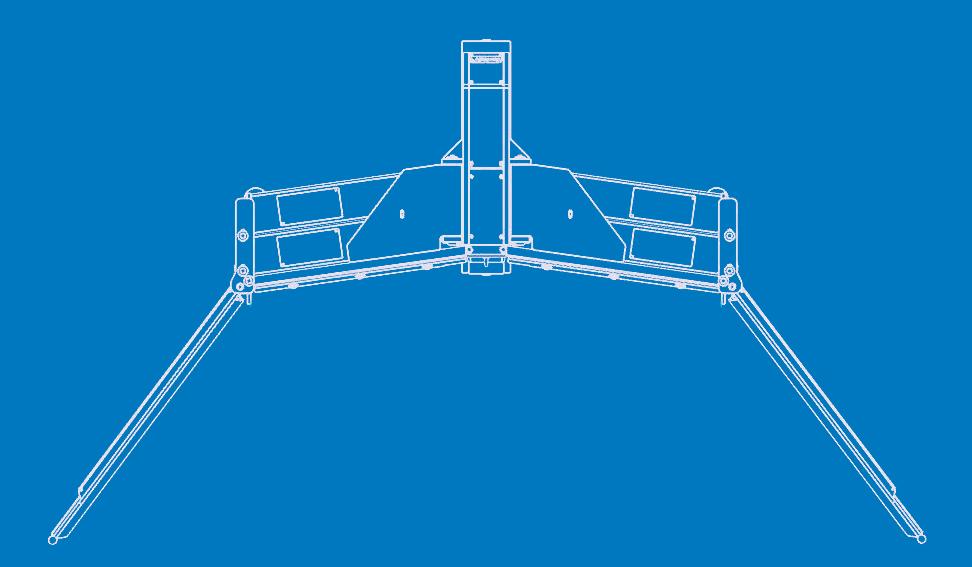

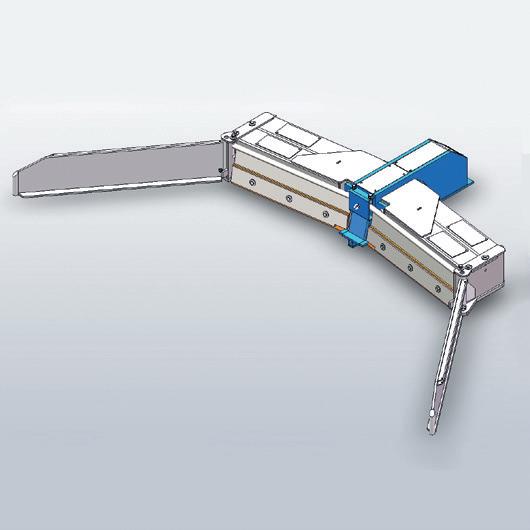

Aanpasbaar – zware rechte of V-vormige mestschuiven, mogelijk met asymmetrische montage.

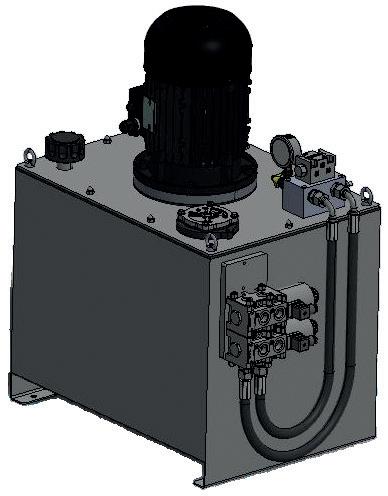

Apparatuur Hydraulisch aggregaat Aggregaat met een oliecapaciteit van 100 liter voorkomt oververhitting van de olie.

3 aggregaten beschikbaar - 1 gang, 2 - 3 gangen & 4 - 5 gangen.

1 tot 6 schuifbeurten per dag - in aanwezigheid van de operator.

Vermogen - 5,5 kW. Hydraulisch aggregaat

Beveiliging - oliepeil.

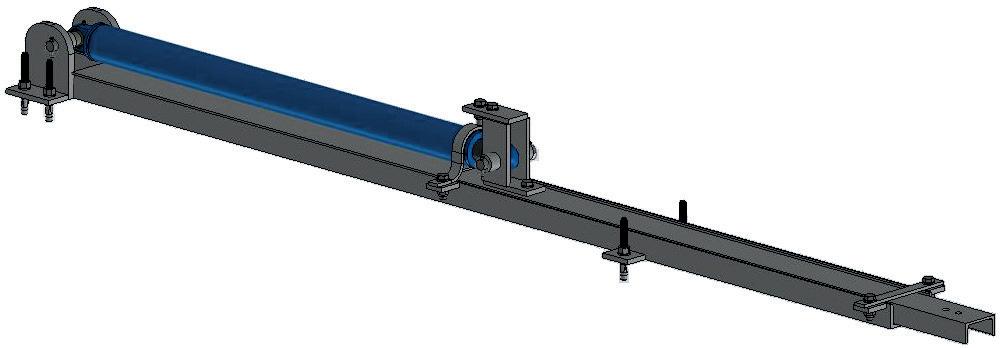

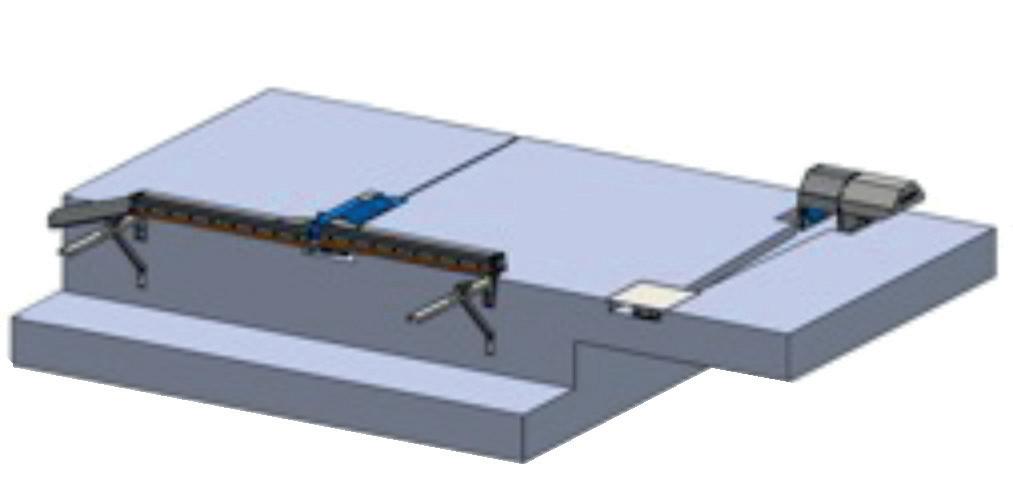

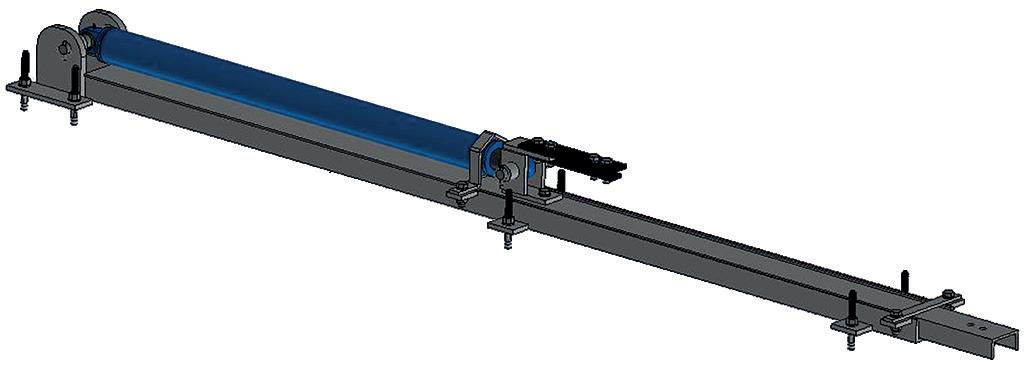

Cilinders Oppervlak: De cilinder ligt op het oppervlak.

Het frame wordt 6 cm onder het betonniveau van de mestgang verzonken. Het kan zowel gebruikt worden om te duwen als om te trekken.

Verzonken: voor gebruik in duwpositie. Het frame wordt 18 cm onder het betonniveau van de mestgang verzonken. Het wordt geplaatst door te duwen, d.w.z. aan het begin van de mestgang.

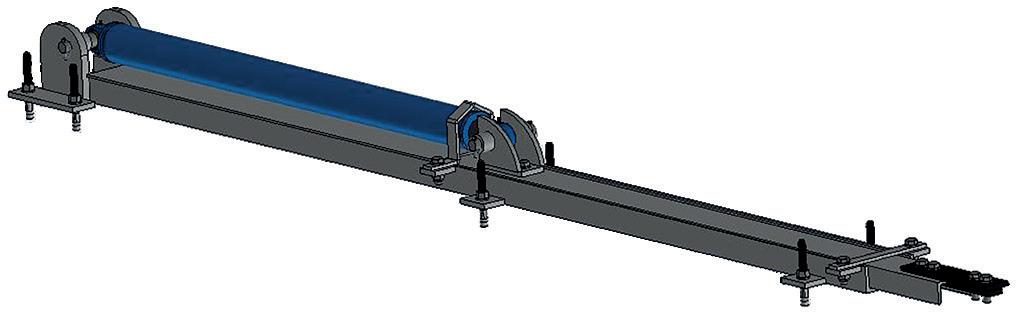

Oppervlaktecilinder

Lengte frame: 3.067 mm

Verzonken cilinder

Onder rail: Het frame van de cilinder wordt 22 cm onder het betonniveau van de mestgang verzonken. Het wordt gebruikt door te trekken, d.w.z. na de afvoerzone.

Lengte frame: 3.067 mm

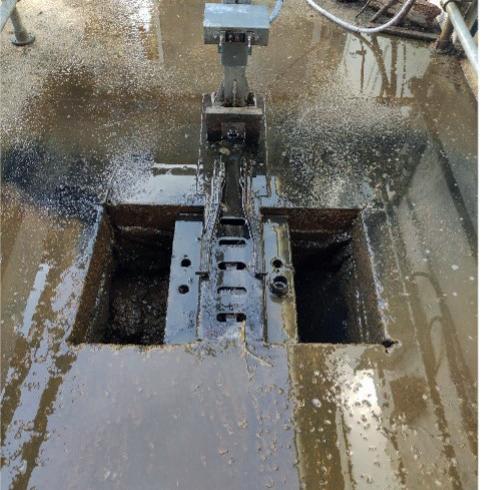

Opvangbak: 4 beschikbare modellen Cilinder onder rail

• Opvangbak voor 80 mm rail • Opvangbak voor 100 mm rail • Opvangbak voor 120 mm rail • Opvangbak voor 140 mm rail Wordt geïnstalleerd aan het einde van de gang, voor trekkend gebruik met opening bij de put.

Watertoevoer vereist. De opvangbak moet aan de kant van het afschot geïnstalleerd worden, zodat de vloeistof in het kanaal of via de mestvaalt kan weglopen.

11

Lengte frame: 3.067 mm

Opvangbak

Lengte opvangbak: 2.985 mm

Rails

Breedte betonrail in mm

Beton: De rail in het beton geleidt de tractierail en de mestschuif. De gekozen afmetingen zijn afhankelijk van de tractierail.

Tractie: Twee types.

Rail met oppervlaktestop: één stop per meter, voor gebruik in de stal. Groot voordeel bij vorst of op uitdrogende grond, waardoor de mestschuif continu blijft bewegen.

Breedte tractierail in mm

Speciale mestvaaltrail: deze rail wordt gebruikt in de vlakke afvoerzone, zodat hij niet in de weg zit wanneer een tractor de mest ophaalt.

TRACTIERAIL IN MM

BETONRAIL IN MM

80 mm

120 mm

100 mm

140 mm

120 mm

160 mm

140 mm

180 mm

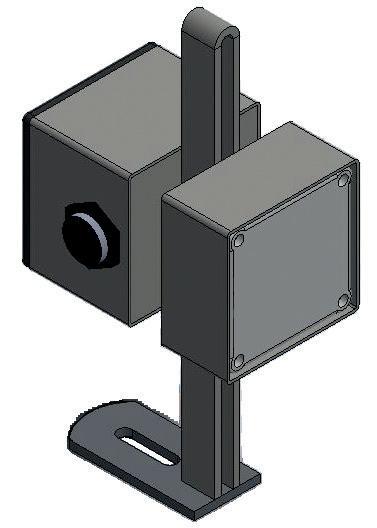

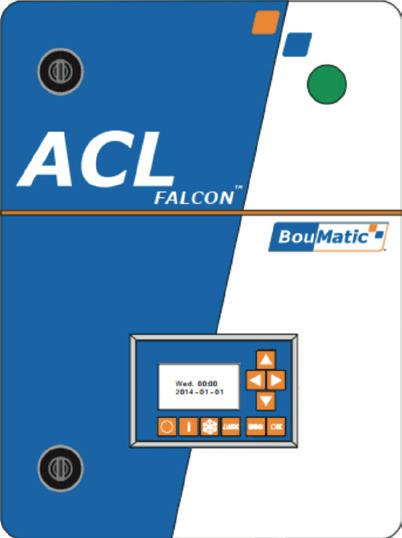

ACL schakelkast Controller: gemakkelijk te gebruiken, verkrijgbaar in 3 versies.

• ACL 1: kan één gang bedienen • ACL 3: kan maximaal 3 gangen bedienen • ACL 5: kan maximaal 5 gangen bedienen

FUNCTIES

ACL FALCON 1

ACL FALCON 3

ACL FALCON 5

Handmatige start







Automatische start, max. 6/dag







Controle van het oliepeil







Controle van de olietemperatuur







Automatische vorstbeveiliging







Startsignaal dwarsgeul







“Drop in step”-functie







Bedrijfsurenteller







Onderhoudsmelding met regelmatige tussenpozen







Bediening van 1 gang



×

×

Bediening tot 3 gangen

×



×

Bediening tot 5 gangen

×

×



12

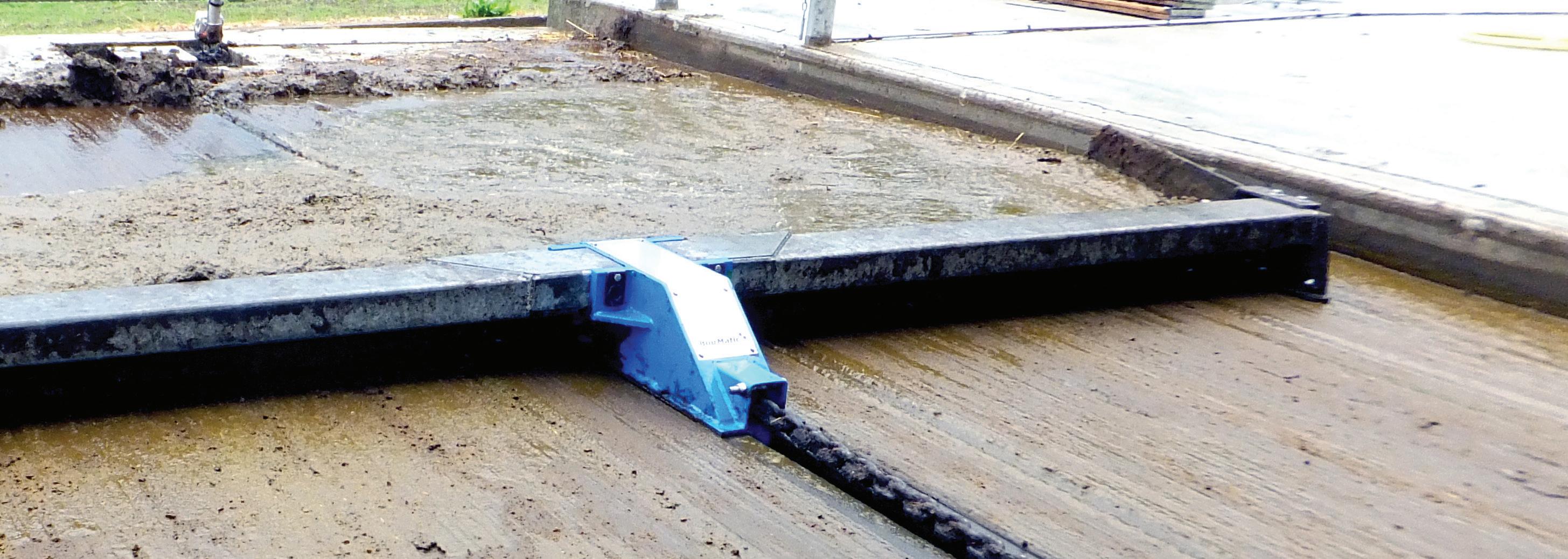

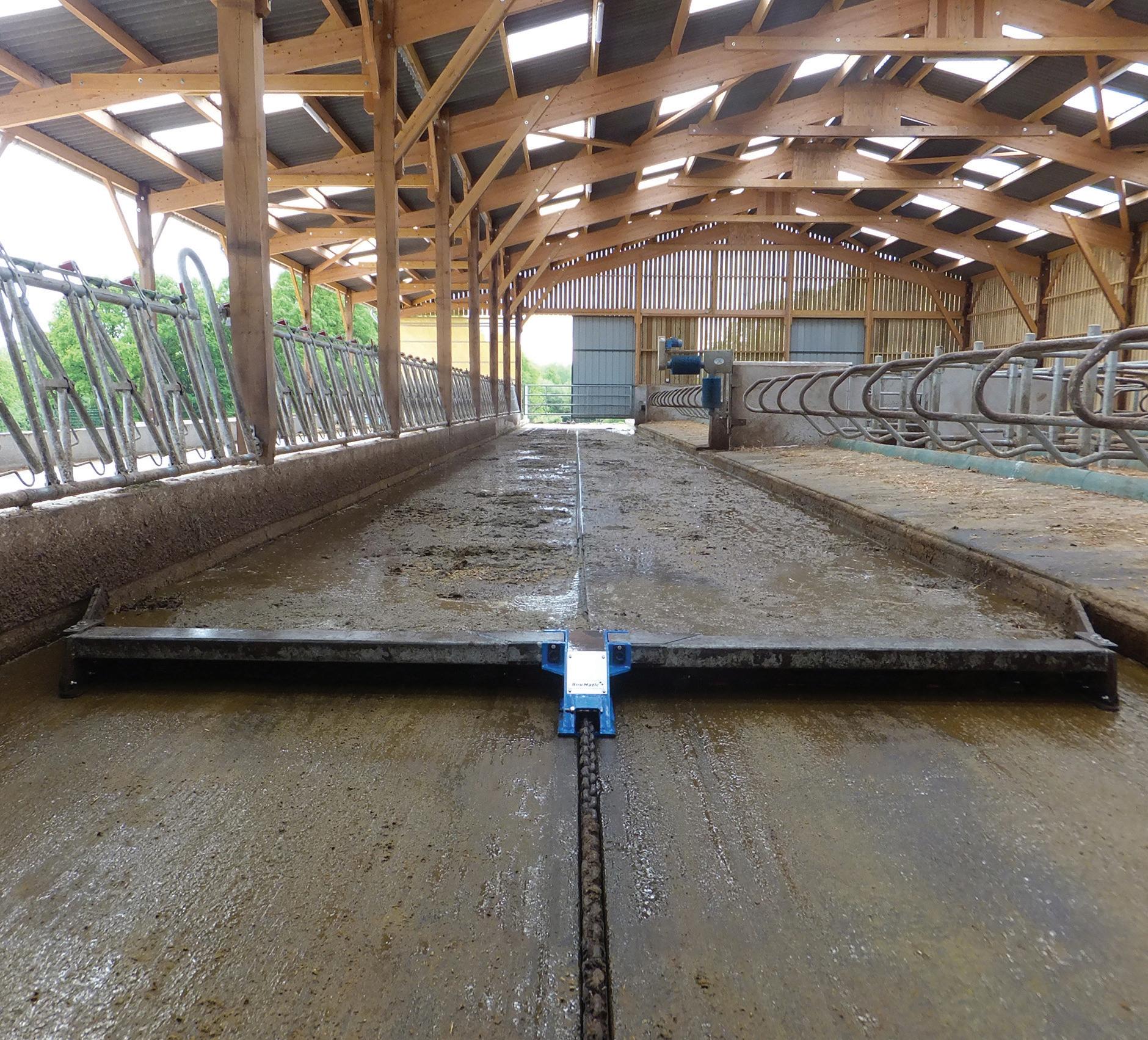

TRITON 13 De oplossing met ketting De Triton 13 mestschuif is de perfecte oplossing voor het schrapen van gangen, of het nu gaat om vloeibare drijfmest of strobedding.

Hij is veelzijdig en buitengewoon geavanceerd en zorgt voor een optimale reiniging met behulp van mestschuifbeurten die speciaal voor deze verschillende situaties zijn ontworpen. Als mestschuif met ketting kan hij gemakkelijk aan elke configuratie worden aangepast.

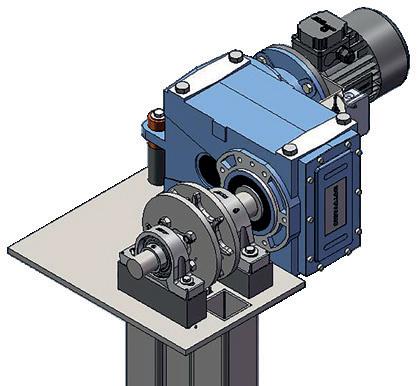

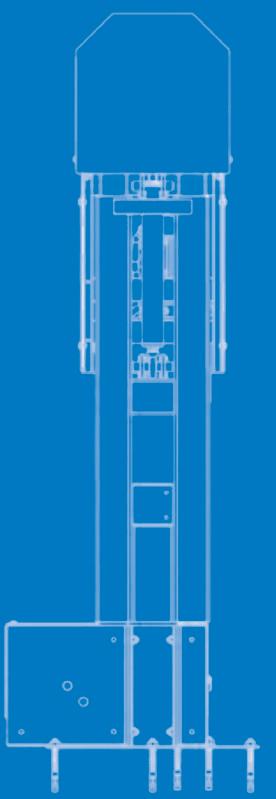

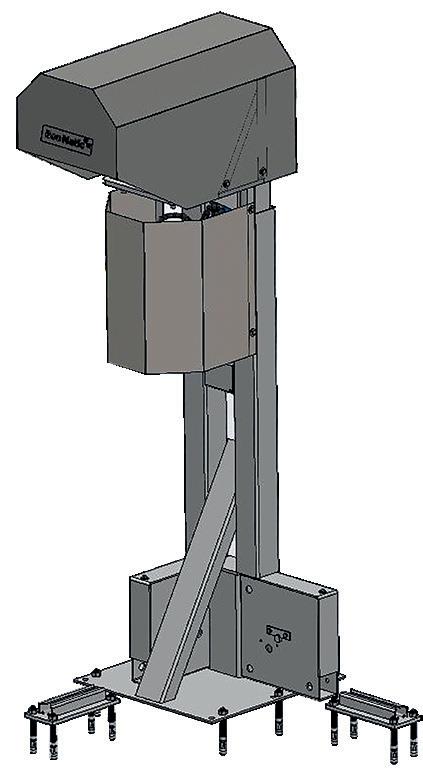

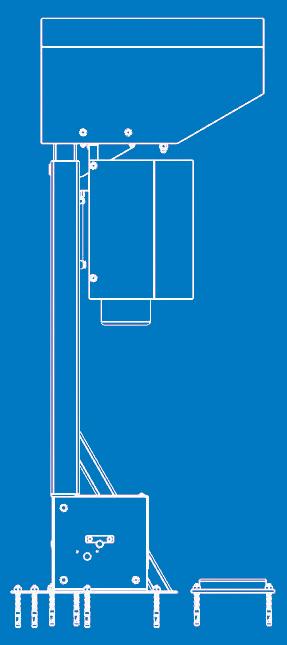

Apparatuur Aandrijving Motor: 1,1 kW Hydraulisch aggregaat: 0,55 kW Automatische of handmatige kettingspanning

2 200 mm

"Hardox" aandrijfkatrol Kettinggeleider Gebruikt tussen twee gangen of op een hoek

600 mm

De motor zit hoog, zodat deze beschermd is tegen dieren en slecht weer.

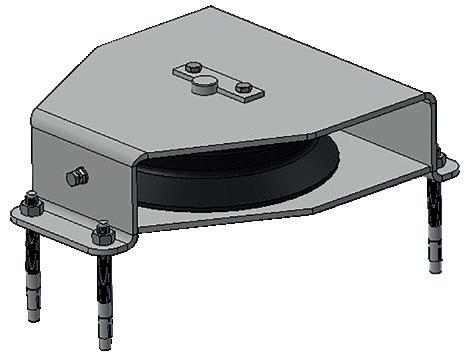

Katrol Horizontaal: De katrol met een diameter van 250 mm is gemonteerd op twee rijen lagers met twee “spi”-afdichtingen om waterdichtheid en een lange levensduur te garanderen. De katrol is gemaakt van roestvrij staal.

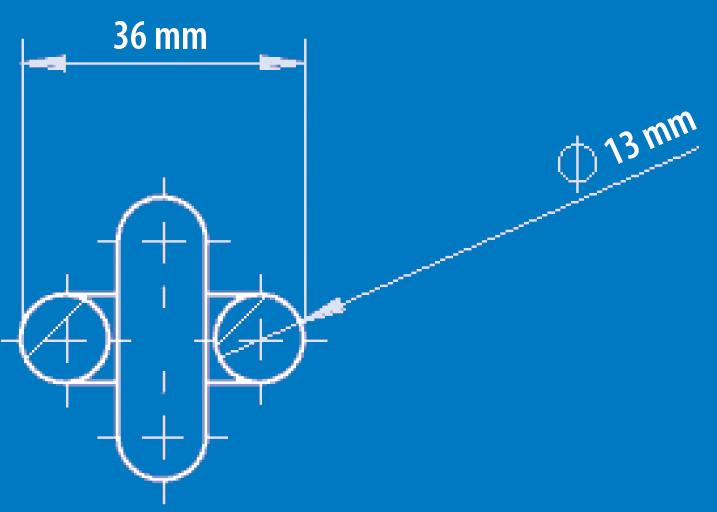

Ketting Ketting van 13 x 36 mm: •

Sterkte 22 T

•

Gewicht: 3,8 kg/m

•

Gekalibreerd

•

Speciale harding

•

Limiet van 200 m ketting per tandwielkast

14

600 mm

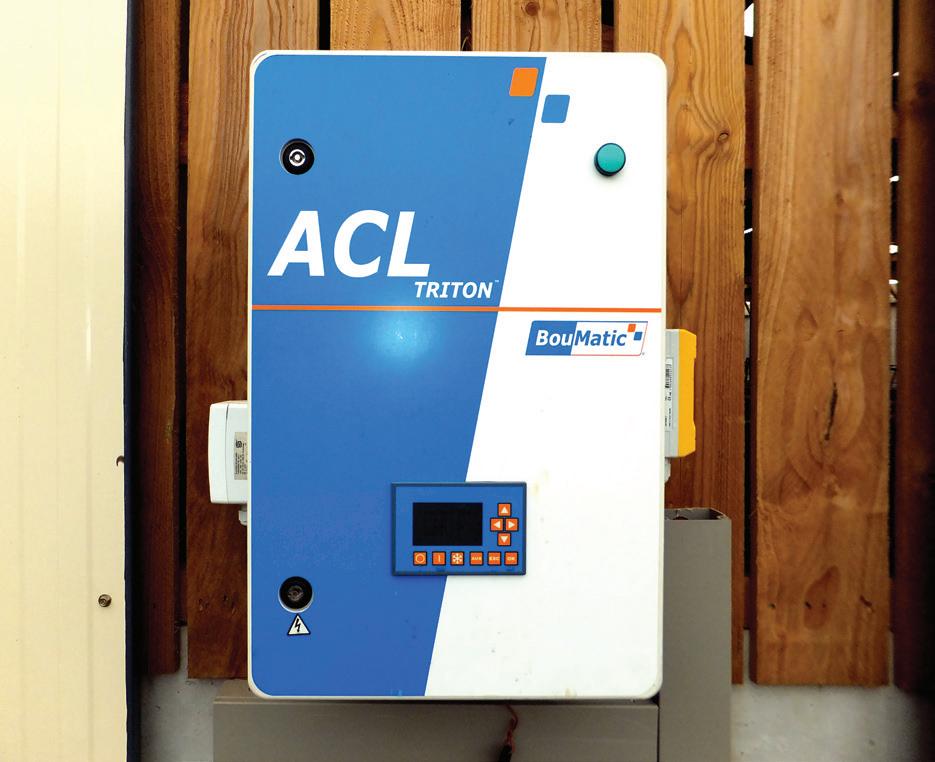

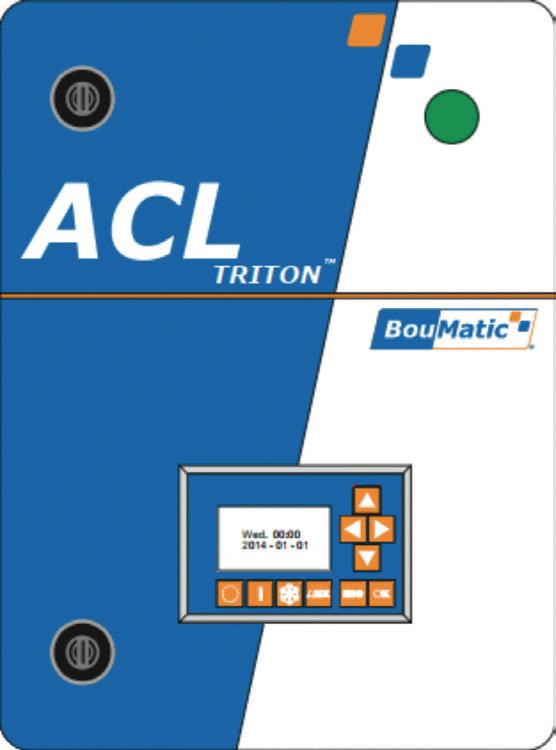

ACL schakelkast Met de meest uitgebreide schakelkast op de markt heeft u een groot aantal opties, die u helpen om uw dagelijkse taken te verlichten.

FUNCTIES

ACL TRITON 13

Handmatige start/stop direct op het voorpaneel van de controller



Tot 24 automatische starts per dag



Optie voor onregelmatig parkeren op vooraf bepaalde tijdstippen



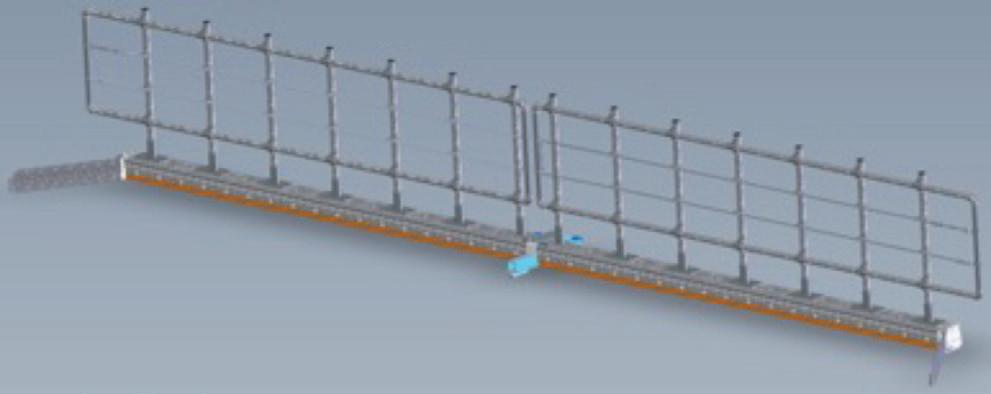

Opdrijfhekfunctie



Automatische antivriesfunctie



Startsignaal dwarsgeul



Gefaseerde afvoer van mest in de dwarsgeul



Automatische kettingspanner



Bedrijfsurenteller



Bericht over service A, kan worden uitgevoerd door de veehouder



Bericht over service B, toe te vertrouwen aan de BouMatic-servicemonteur



Realtime klok



Automatische omschakeling tussen zomer- en wintertijd



Multi-tasking



Sirene ter aankondiging van elke start



Snelheidshalvering in maximaal 3 door de gebruiker gedefinieerde zones



Encoder voor positie van de mestschuif



Mogelijkheid om de standaardsnelheid te wijzigen



15

TRITON 10 XLM De oplossing met ketting De Triton 10 XLM mestschuif met ketting is de ideale oplossing voor eenvoudig en effectief schrapen, zowel in betonnen gangen als op roostervloeren. Dankzij het functionele ontwerp is dit de perfecte keuze voor regelmatige mestschuifbeurten.

820 mm

Aandrijving •

0,75 kW-motor

•

Handmatige kettingspanning

•

Versterkte aandrijving

•

"Hardox" aandrijfkatrol

•

Kettinggeleider

•

Gebruikt tussen twee gangen of op een hoek

2 108 mm

1 100 mm

500 mm

Katrol Horizontale STD: Robuuste stalen katrol gemonteerd op frame •

Diameter 250 mm

Horizontale HD: Robuuste HD-katrol van composietmateriaal gemonteerd op frame •

Diameter 350 mm

32

Gemeenschappelijke kenmerken •

Dubbele rij lagers

•

Dubbele “spi”-afdichting

•

25 mm as

•

Verstelbare schraper

10

16

ACL schakelkast TRITON 10 XLM

FUNCTIES Handmatige start/stop op het voorpaneel van de controller



Tot 24 automatische starts per dag



Automatische vorstbeveiliging



Startsignaal mestkanaal



Indicator voor totaal aantal bedrijfsuren



Herinneringsbericht onderhoud A, uit te voeren door de operator



Herinneringsbericht onderhoud B, uit te voeren door een BouMatic-servicemonteur



Realtime klok



Automatische omschakeling tussen zomer- en wintertijd



Sirene geactiveerd bij elke start



Opdrijfhekfunctie (besturingskast optioneel)



Ketting Ketting van 10 x 32 mm: •

Sterkte 13 T

•

Gewicht: 2,25 kg/m

•

Gekalibreerd

•

Speciale harding

•

Limiet van 200 m ketting per tandwielkast

17

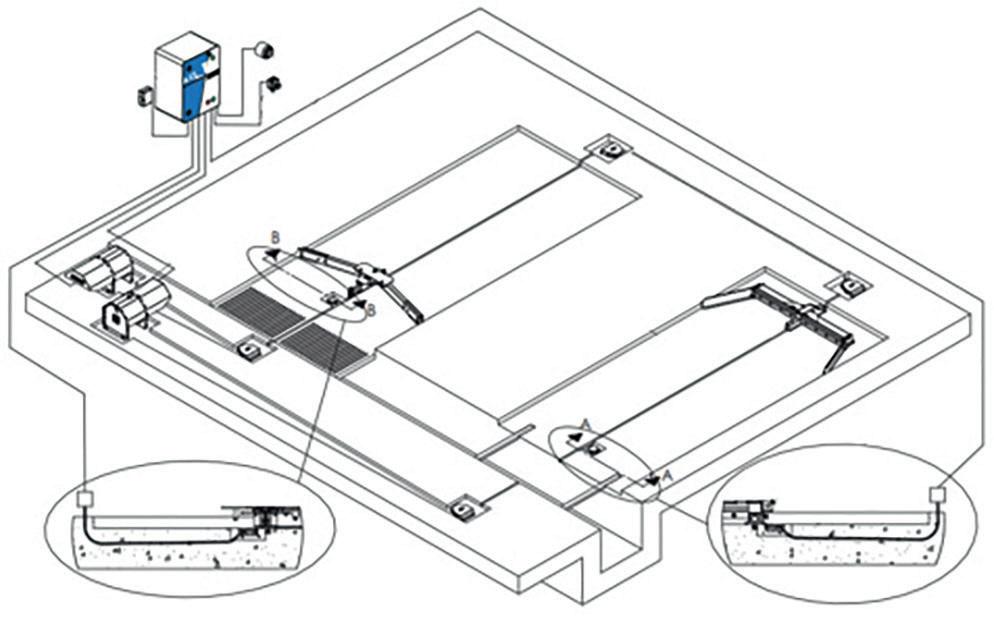

TYPHOON

De Typhoon mestschuif is de ideale oplossing voor het schrapen van gangen in omstandigheden met drijfmest of ruige mest (gemengd met stro). Hij is veelzijdig en geavanceerd en zorgt voor een optimale reiniging door regelmatige mestschuifbeurten.

Mestschuif met touw

De Typhoon mestschuif met touw is de eenvoudigste en meest effectieve oplossing voor melkveestallen.

"I" systeem

"U" systeem

Apparatuur 1 010 mm

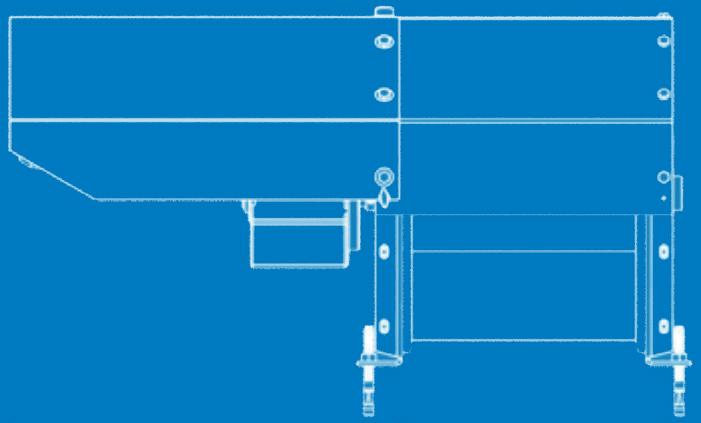

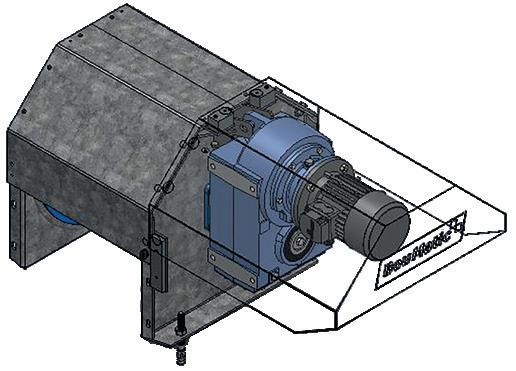

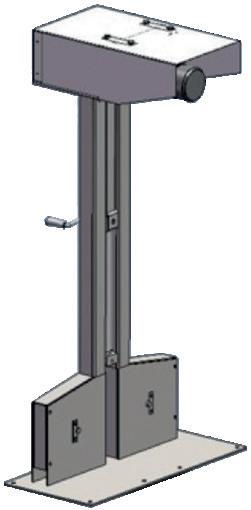

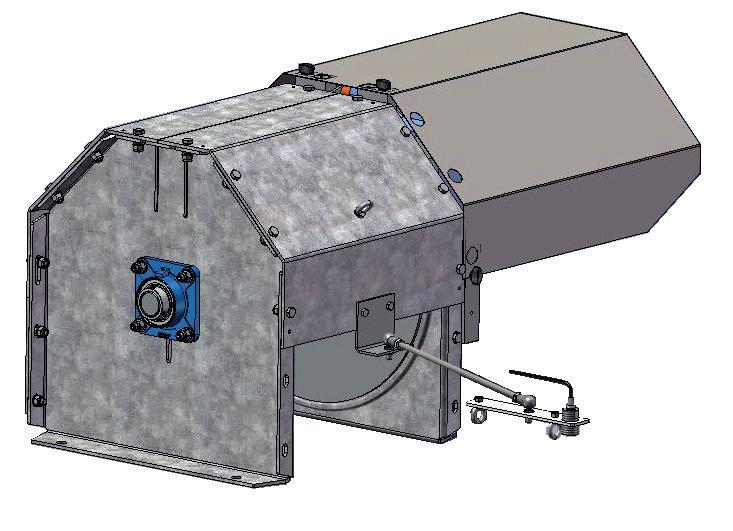

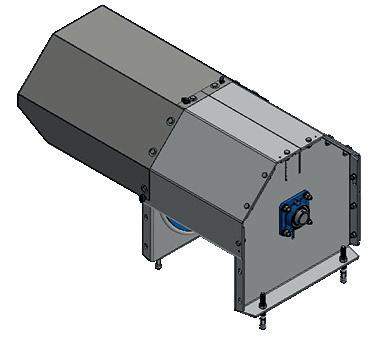

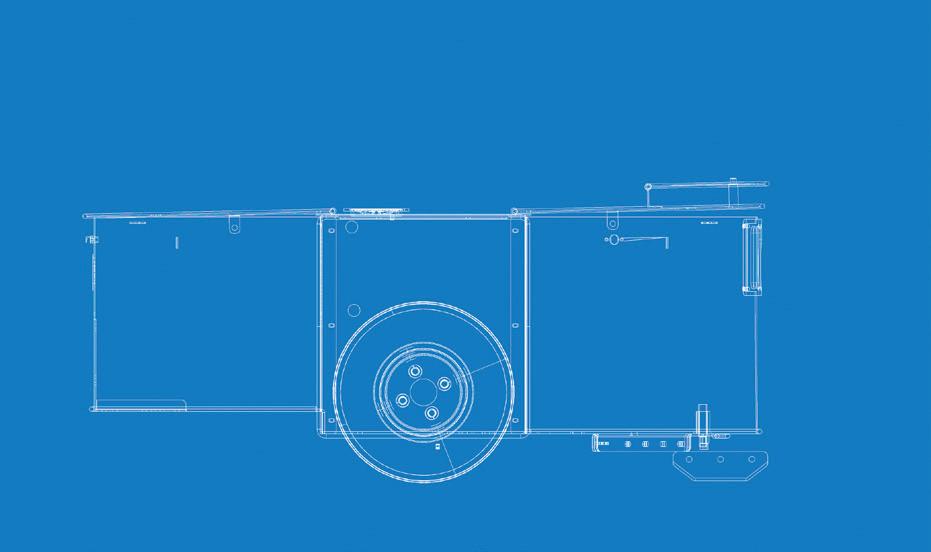

XLM lier Motorvermogen : 0,55 kW of 0,75 kW voor een laag energieverbruik.

280 mm

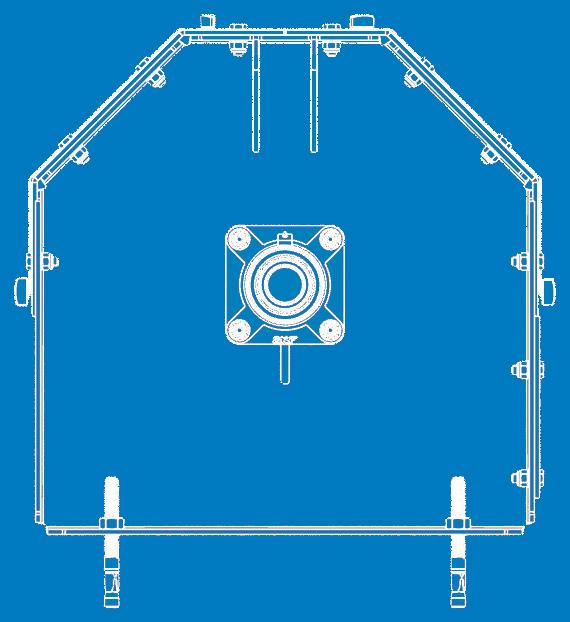

Lier: •

•

•

Eén model met hoge capaciteit dat tot 200 m touw kan opwikkelen.

Ondersteund door twee lagers voor een langere levensduur en minder belasting voor de tandwielkast.

8 mm dik, compressiebestendig middenstuk.

760 mm

570 mm

Ophangbeugels

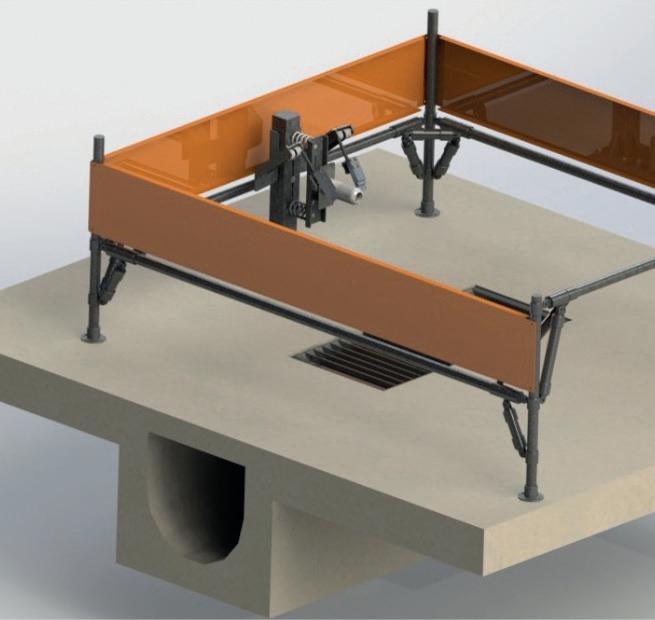

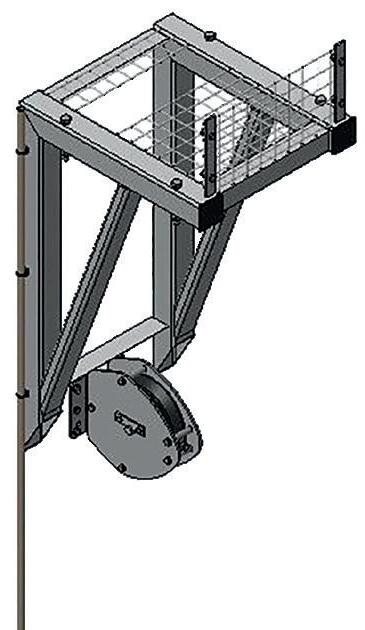

Ophangbeugel met bescherming: Optioneel kan de ophangbeugel van extra bescherming worden voorzien.

Deze bescherming beveiligt de toegang tot het touw en voorkomt het opspatten van drijfmest rond de ophangbeugel. Er zijn twee modellen beschikbaar.

Wandophangbeugel: Deze ophangbeugel bevat een verticale katrol en wordt aan de muur bevestigd zodat de lier erin past.

19

400 mm

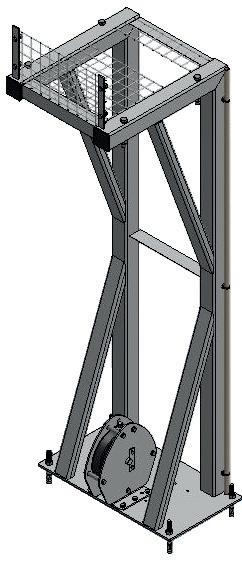

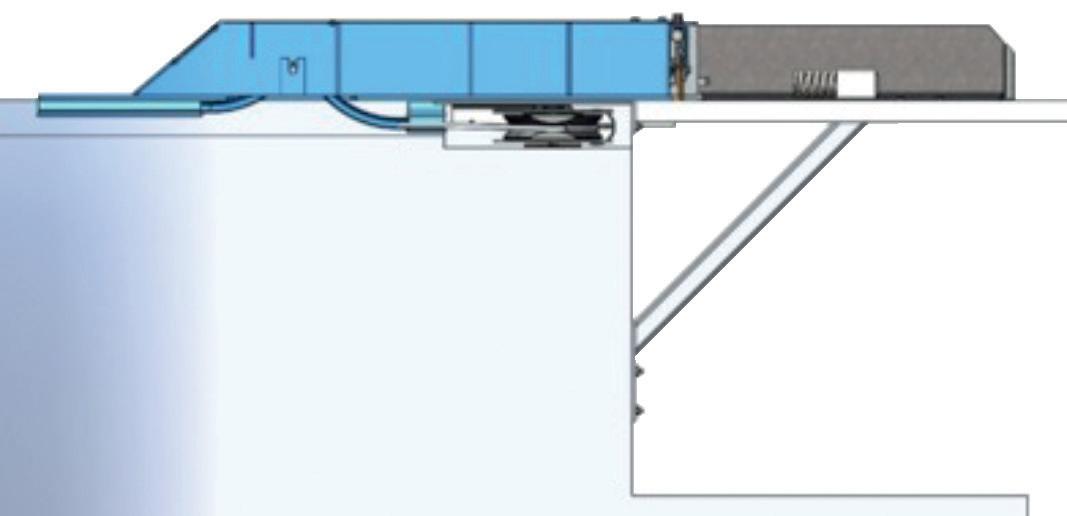

Vloerophangbeugel: Deze ophangbeugel bespaart ruimte en brengt de lier 2 meter boven de grond.

De verticale katrol is inbegrepen, net als de toegangsbeveiliging voor de lier.

715 mm

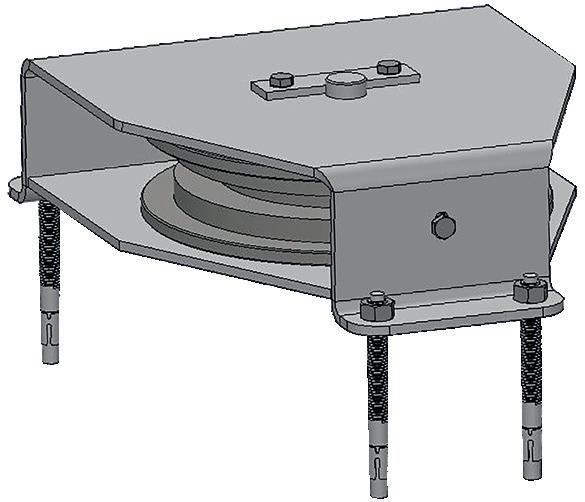

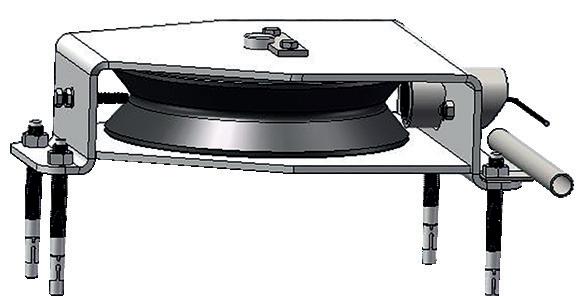

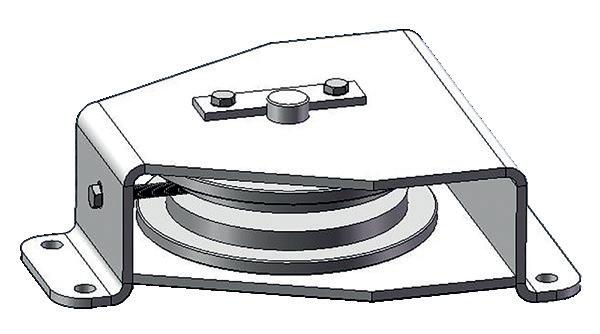

Katrollen De katrollen zijn ontworpen voor gebruik in schurende omgevingen zoals zand, waardoor onderhoud tegen lagere kosten kan worden uitgevoerd. Er zijn 3 soorten katrollen: Horizontale katrol

Horizontaal in standaard- en HD-versie: •

Standaard katrol met een diameter van 250 mm.

•

HD-katrol met een diameter van 350 mm.

•

Een minimale afstand van 2,5 m tussen de lier en de katrol wordt aanbevolen.

Verticaal:

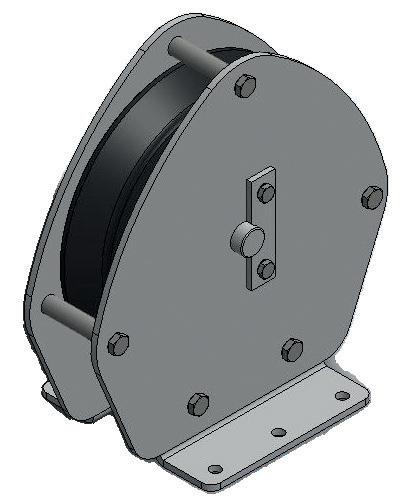

Verticale katrol

•

Katrol met een diameter van 250 mm.

•

Te gebruiken met vloerophangbeugel of wandophangbeugel.

Horizontale of verticale katrollen met een diameter van 250 mm hebben geen onderhoud nodig. Ze zijn gemonteerd op lagers met een “spi”-afdichting van het type TP, waardoor ze in zandige omgevingen minder onderhoud nodig hebben.

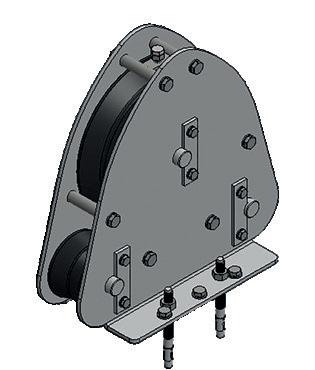

Katrol met touwgeleider

Touwgeleider: Deze katrol wordt gebruikt wanneer de lier direct na de groef op de grond wordt geplaatst. Bij het oprollen wordt het touw van links naar rechts en van rechts naar links over de trommel getrokken. Deze katrol voorkomt dat het touw de randen van de uitsparing raakt en daardoor wordt doorgesneden.

•

Katrol met een diameter van 250 mm.

Gemeenschappelijke kenmerken •

25 mm as.

•

Dubbele rij lagers.

•

2 “spi”-afdichtingen om de lagers te beschermen.

Min. 2.500 mm

20

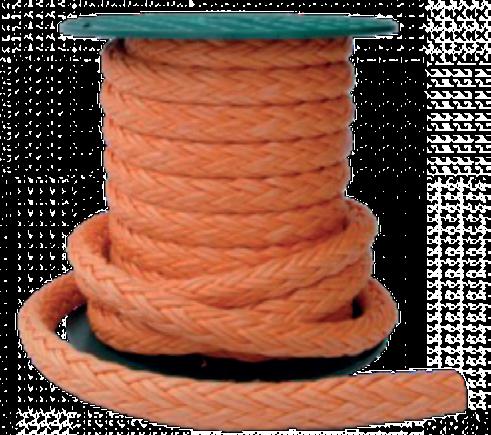

Touw Het touw van het type DYNEEMA biedt uitzonderlijke sterkte. In tegenstelling tot bij een rvs- of staalkabel kan de veehouder het touw als het breekt met een naald repareren. Daarnaast is het mogelijk om lussen te maken om zo de mestschuif aan het touw te bevestigen.

•

10 mm: treksterkte 10,8 T. Verkrijgbaar in rollen van 1, 200, 500 en 1000 meter.

•

12 mm: treksterkte 16,5 T. Verkrijgbaar in rollen van 1, 200, 500 en 1000 meter.

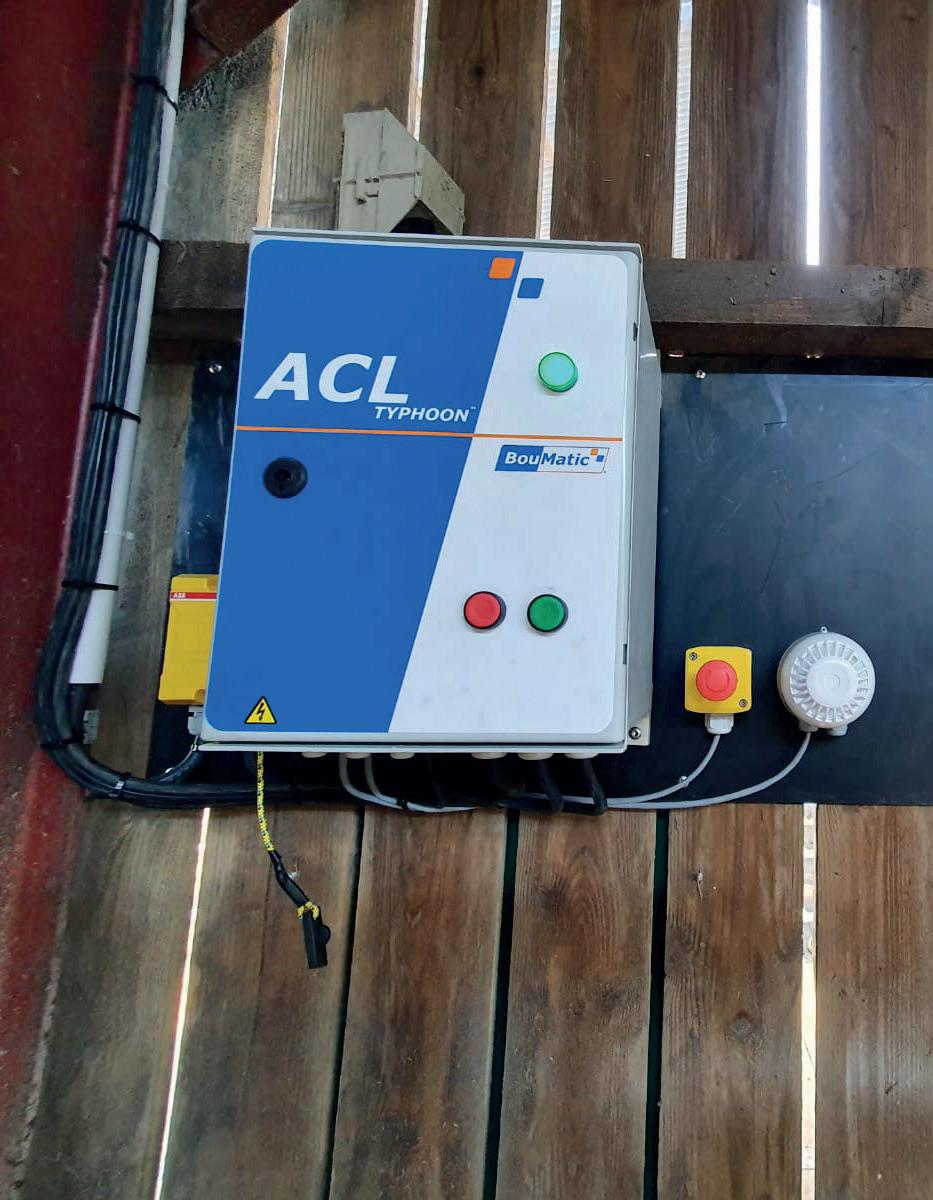

ACL schakelkasten ACL schakelkasten hebben een groot aantal functies die uw dagelijkse taken eenvoudiger maken.

ACL TYPHOON

ACL TYPHOON +

Handmatige start/stop op het voorpaneel van de controller





Tot 24 automatische starts per dag





Automatische vorstbeveiliging





Startsignaal mestkanaal

×



Gefaseerde afvoer van drijfmest in het mestkanaal





Indicator voor totaal aantal bedrijfsuren





Herinneringsbericht onderhoud A, uit te voeren door de operator





Realtime klok





Automatische omschakeling tussen zomer- en wintertijd





Selectie van het aantal starts van een cyclus





Sirene geactiveerd bij elke start





Alternatieve parkeerpositie





Opdrijfhekfunctie (besturingskast optioneel)





FUNCTIES

SBC schakelkasten De SBC-controller is speciaal ontworpen voor mestschuiven met borstels. Om te voorkomen dat zich drijfmest ophoopt tussen de borstel en de kleppen, stopt de mestschuif en beweegt hij achteruit om de mest op te vangen die zich tussen de borstel en de kleppen heeft opgehoopt. Deze tijd is instelbaar. Deze functie zorgt ervoor dat de borstels zo schoon mogelijk blijven voor een betere efficiëntie.

21

FUNCTIES

SBC

Handmatige start/stop op het voorpaneel van de controller



Tot 24 automatische starts per dag



Automatische vorstbeveiliging



Startsignaal mestkanaal



Gefaseerde afvoer van drijfmest in het mestkanaal



Indicator voor totaal aantal bedrijfsuren



Realtime klok



Automatische omschakeling tussen zomer- en wintertijd



• NIEUW • NIE UW

NIEU W

W• IEU •N

•N

UW IE

IEUW • NIEU •N W

•

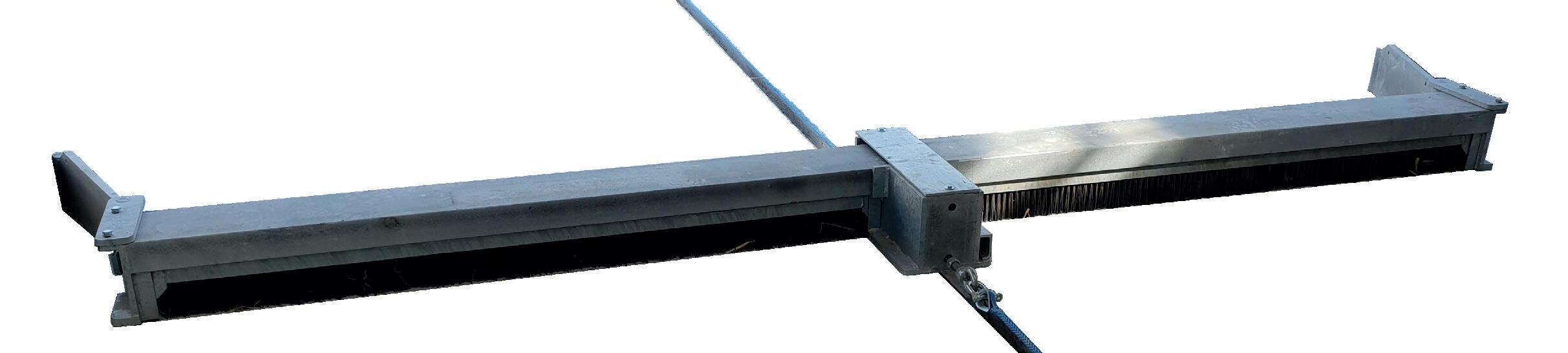

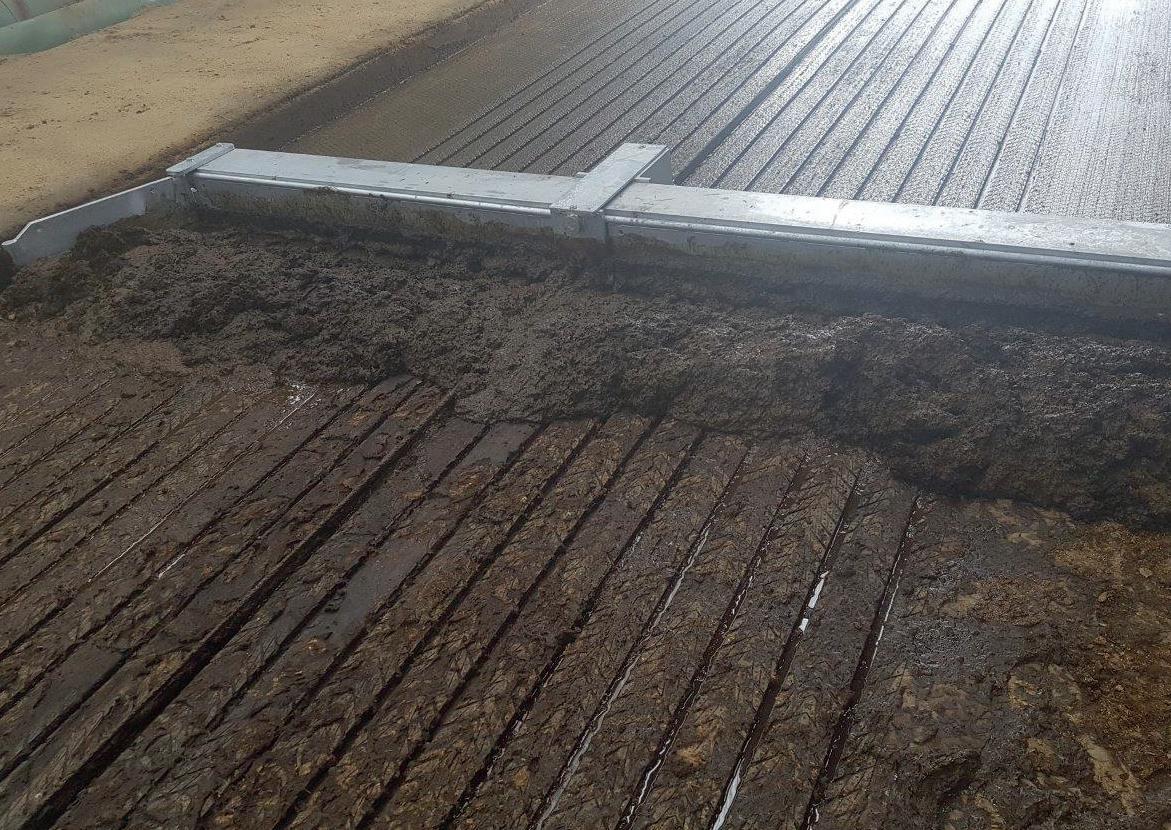

Scraper Brush Cleaner Dit is een rechte mestschuif die speciaal is ontworpen voor drijfmest. Hij is voorzien van metalen messen aan de voorzijde en speciale borstels aan de achterzijde, wat tal van voordelen biedt. De Typhoon SBC geldt als de meest efficiënte mestschuif die momenteel op de markt te vinden is. De gepatenteerde automatische hefborstel garandeert een perfecte reiniging van de vloer, zowel op gladde, ingekerfde of gegroefde betonoppervlakken als op matten. Kortom, deze mestschuif laat niets te wensen over.

Voordelen Minder risico voor de dieren • De borstels, die zich onder de schaaf aan de achterzijde bevinden, werken onafhankelijk van de voorste schraapmessen.

• Compactere eenheid.

• Met dit systeem kan de schraapfrequentie met 30% worden verminderd ten opzichte van een conventionele mestschuif.

Minder slijtage • De borstels hoeven het gewicht van de messen en de schaaf niet te dragen wanneer de mestschuif vooruit beweegt.

• Door minder vaak te schrapen, wordt de levensduur van de mestschuif en de installatiecomponenten verlengd.

Schoner • De 'traditionele' messen reinigen het grootste deel van de mest, terwijl de borstels voor de afwerking zorgen.

• Eenmaal ingesteld, wordt de mestschuif automatisch bestuurd door de controller om te voorkomen dat de borstels verzadigd raken.

• Het resultaat is een betere schraapkwaliteit, minder vocht en schonere koeien.

22

W U

Typhoon SBC

•N IE

UW IE N

NIEUW

GEPATENTEERD SYSTEEM

In tegenstelling tot frontborstels houdt de SBC zijn borstels te allen tijde schoon, waardoor ook op afschot een optimale efficiëntie is gewaarborgd. Dankzij de stalen messen aan de voorzijde en de borstels aan de achterzijde is hij in staat om overal in uw mestgang vuil aan te pakken.

Bovendien kan hij gebruikt worden op hellingen tot 2%. Hij is geschikt voor gangbreedtes van 2 tot 5 meter. Deze mestschuif kan niet gebruikt worden bij een vlakke mestvaalt.

220 mm

23

Soorten eindschakelaars Er zijn verschillende soorten eindschakelaars verkrijgbaar. Ze zorgen ervoor dat de installatie wordt gestopt of de mestschuif wordt omgekeerd. Afhankelijk van de montage van de installatie helpen onze dealers u bij het bepalen van de meest geschikte eindschakelaars.

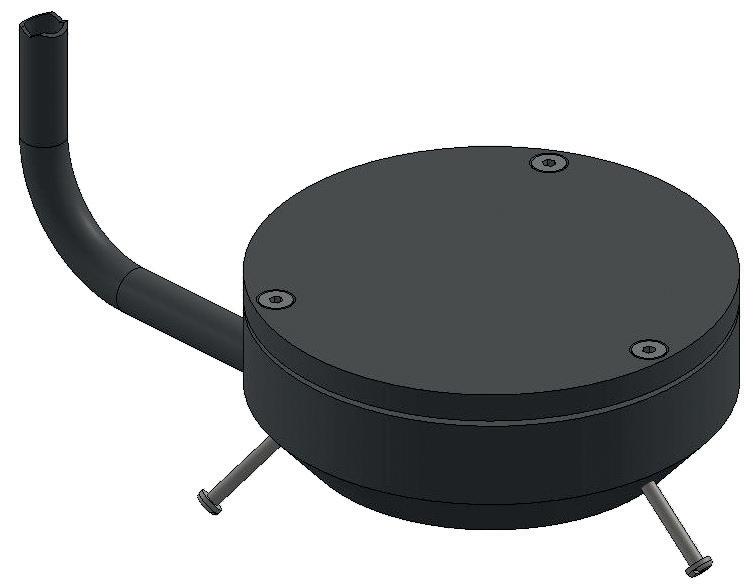

Antenne: Eindschakelaar die aan de vloer wordt bevestigd. Hij zorgt ervoor dat de mestschuif in de parkeer- of achteruitstand tot stilstand komt. Het ontwerp zorgt ervoor dat de sensor beschermd is.

Antennes

Beton: Eindschakelaar die in het beton moet worden aangebracht. Hij zorgt ervoor dat de mestschuif in de parkeerof achteruitstand tot stilstand komt. Waterdichte behuizing voor optimale bescherming van de sensor.

Horizontale of verticale katrollen met een diameter van 250 mm hebben geen onderhoud nodig. Ze zijn gemonteerd op lagers met een “spi”-afdichting van het type TP, waardoor ze in zandige omgevingen minder onderhoud nodig hebben.

Op katrollen: Er wordt een veer in het touw geplaatst en wanneer de mestschuif langs de sensor komt, keert hij om of stopt hij als hij zich in de parkeerzone bevindt. Wordt gebruikt voor mestinstallaties zonder stro.

Op beton

Op katrollen

Op een lier: Er wordt een veer in het touw geplaatst en wanneer de mestschuif langs de sensor komt, keert hij om of stopt hij als hij zich in de parkeerzone bevindt.

Op een veer: Wanneer de mestschuif de afvoer- of parkeerzone bereikt, drukt de veer samen tegen een aanslag die aan het beton is bevestigd, waardoor de intensiteit toeneemt en de motor omkeert of stopt.

Sensoren

FALCON

TYPHOON

TRITON 13

TRITON 10

Antenne









Beton









Op een veer

×

×

×



Op katrollen

×



×

×

Op een lier

×



×

×

Op een lier

Op een veer

De installatiekit bevat •

Noodstops

•

Sirene (verplicht voor CEE-norm (machinenorm))

•

Vorstbeveiligingssensor

•

Elektrische bedrading

•

Bedrading voor sensoren

•

Eindschakelaar(s) 25

1 20

0m

m

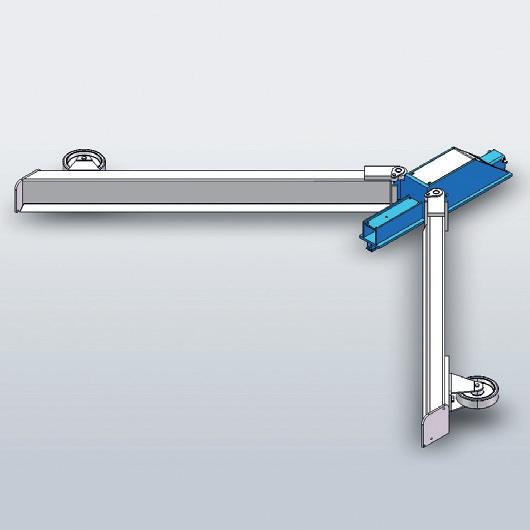

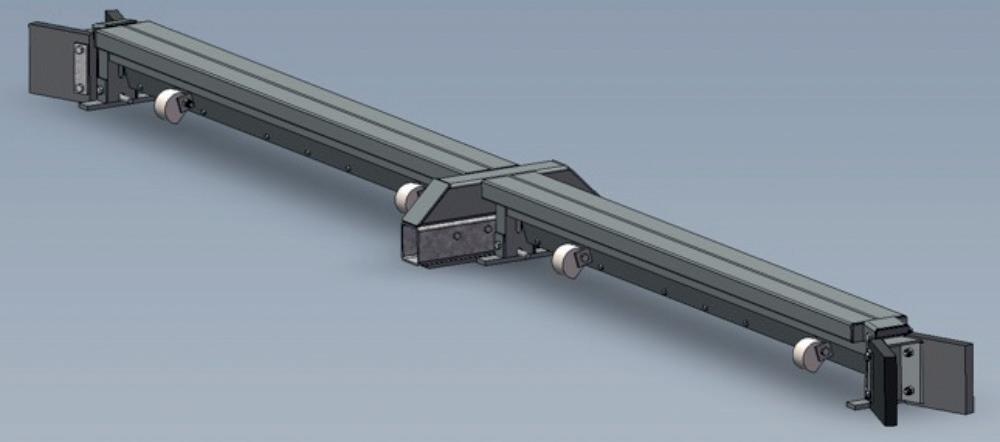

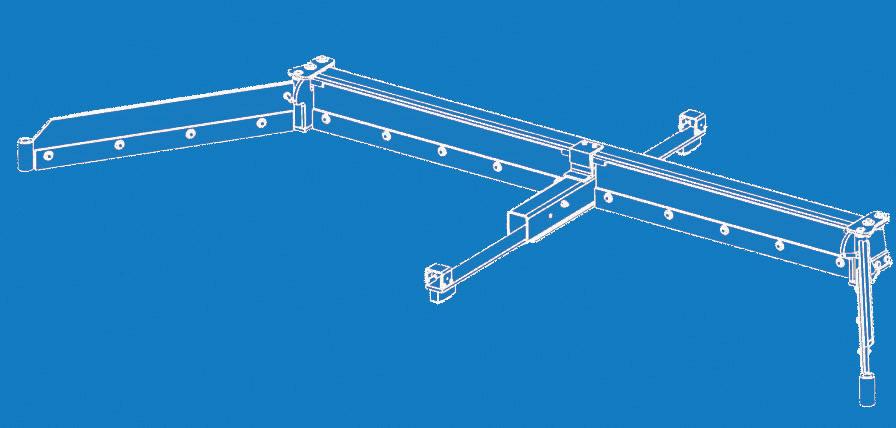

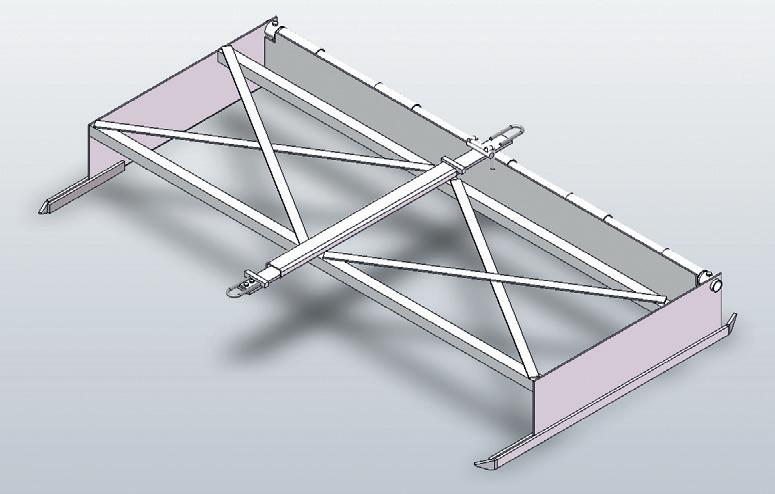

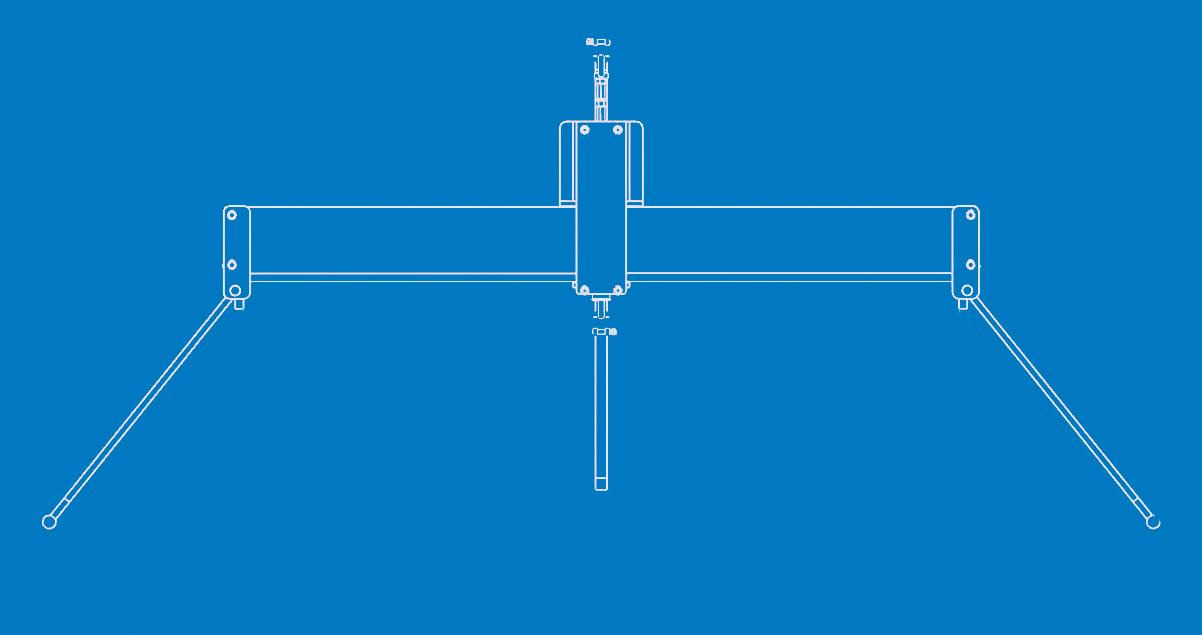

De verschillende soorten mestschuiven Er is een breed assortiment mestschuiven voor elke situatie. Ze kunnen symmetrisch of asymmetrisch zijn.

Recht HD: De HD rechte mestschuif wordt gebruikt op bedrijven die stro gebruiken en mest maken.

Dankzij zijn gewicht, rubberen messen en hardoxslijtageonderdelen is deze mestschuif uw partner voor vele jaren.

•

Eindschakelaars die aan de vloer worden bevestigd.

•

Hij zorgt ervoor dat de mestschuif in de parkeer- of achteruitstand tot stilstand komt.

•

Het ontwerp zorgt ervoor dat de sensor beschermd is.

•

Hoogte onder hek 750 mm.

RECHT HD

325 mm

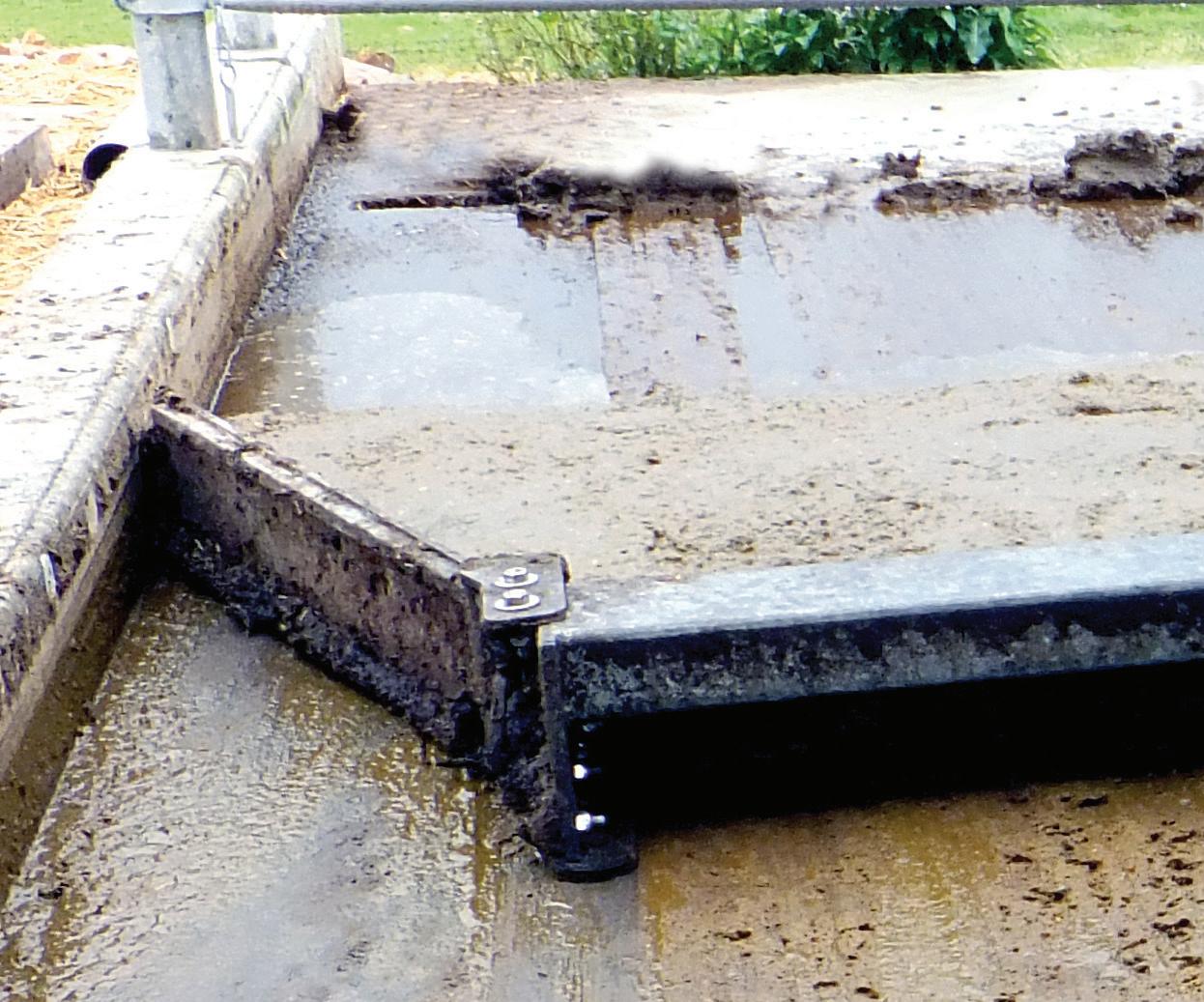

Standaard: De standaard rechte mestschuif kan in zeer agressieve omgevingen (zand) gebruikt worden, omdat alle onderdelen die in contact komen met de grond gemaakt zijn van hardox en onderling verwisselbaar zijn. Bovendien is hij zo ontworpen dat er altijd een opening is tussen de arm en de rand van de ligbox, zodat de dieren niet gestoord worden. Hij is uitgerust met:

RECHT STD

200 mm

RECHT SLIM

195 mm

•

Stalen/rubberen messen.

•

Verwisselbare hardox onderdelen in contact met de grond.

•

Geschikt voor afschot tot 2%.

•

Van 2 tot 5 meter. Neem contact met ons op voor andere afmetingen.

26

SLIM

RECHT HD

RECHT STD

Slim: De Slim mestschuif wordt gebruikt voor installaties met 100% drijfmest. De schraapmessen zijn gemaakt van staal en kunnen optioneel worden voorzien van een rubberen strip. Breedtes zijn leverbaar van 2 tot 5 meter.

TYPE MESTSCHUIF

W1

RECHT HD

RECHT STD

W1

RECHT SLIM

W1

SBC

W1

27

BREEDTE (m)

MIN. BREEDTE (m)

MAX. BREEDTE (m)

W1 (m)

2

1,75

2,25

0,83

2,5

2,25

2,75

1,3

3

2,75

3,25

1,8

3,5

3,25

3,75

2,3

4

3,75

4,25

2,8

4,5

4,25

4,75

3,3

5

4,75

5,25

3,8

5,5

5,25

5,75

4,3

6

5,75

6,25

4,8

2

1,75

2,25

1,23

2,5

2,25

2,75

1,73

3

2,75

3,25

2,23

3,5

3,25

3,75

2,73

4

3,75

4,25

3,23

4,5

4,25

4,75

3,73

5

4,75

5,25

4,23

5,5

5,25

5,75

4,73

6

5,75

6,25

5,23

2

1,75

2,25

1,23

2,5

2,25

2,75

1,73

3

2,75

3,25

2,23

3,5

3,25

3,75

2,73

4

3,75

4,25

3,23

4,5

4,25

4,75

3,73

5

4,75

5,25

4,23

2

1,75

2,25

1,28

2,5

1,75

2,25

1,78

3

1,75

2,25

2,28

3,5

1,75

2,25

2,78

4

1,75

2,25

3,28

4,5

1,75

2,25

3,78

5

1,75

2,25

4,28

5,5

1,75

2,25

4,78

v HD: Brengt de lading weer naar het midden van de mestschuif.

•

Arm kan verzwaard worden.

•

Schoen met of zonder armvergrendeling (zonder vergrendeling: maakt het mogelijk de mestschuif volledig te openen richting de afvoerzone).

•

Parkeerzone = 1,5 keer de breedte van de gang.

•

Asymmetrisch (optie): d.w.z. 25 cm naar rechts of links ten opzichte van de as van de mestgang.

•

Van 2 tot 6 m (Neem contact met ons op voor andere afmetingen.).

•

Hoogte onder hek 750 mm.

V HD

Hardox schaafmes

•

De onderdelen die in contact komen met de grond zijn gemaakt van Hardox voor een langere levensduur.

•

Bij terugkeer in de parkeerzone laat de mestschuif voldoende ruimte over om de doorstroom van de dieren gemakkelijker te maken.

•

Van 2 tot 5 m, neem contact met ons op voor andere afmetingen.

•

Kan asymmetrisch zijn.

•

Niet geschikt voor afschot.

V STD

Standaard: De “V”-mestschuif brengt de lading weer naar het midden van de mestschuif.

337 mm

HD

200 mm

STD

28

Overzicht soorten mestschuiven Hieronder vindt u de soorten mestschuiven die momenteel verkrijgbaar zijn, afhankelijk van het gewenste model: MESTSCHUIF

FALCON

TYPHOON

TRITON 13

TRITON 10

Recht HD





×

×

Recht Standaard

×





×

Recht Slim

×



×



V HD





×

×

V Standaard

×





×

V SBC

×



×

×

V Omkeerbaar

×







V Rooster

×

×

×



V Gootschraper

×



×



V Passage over katrol

×



×

×

V Mestschuif wachtruimte









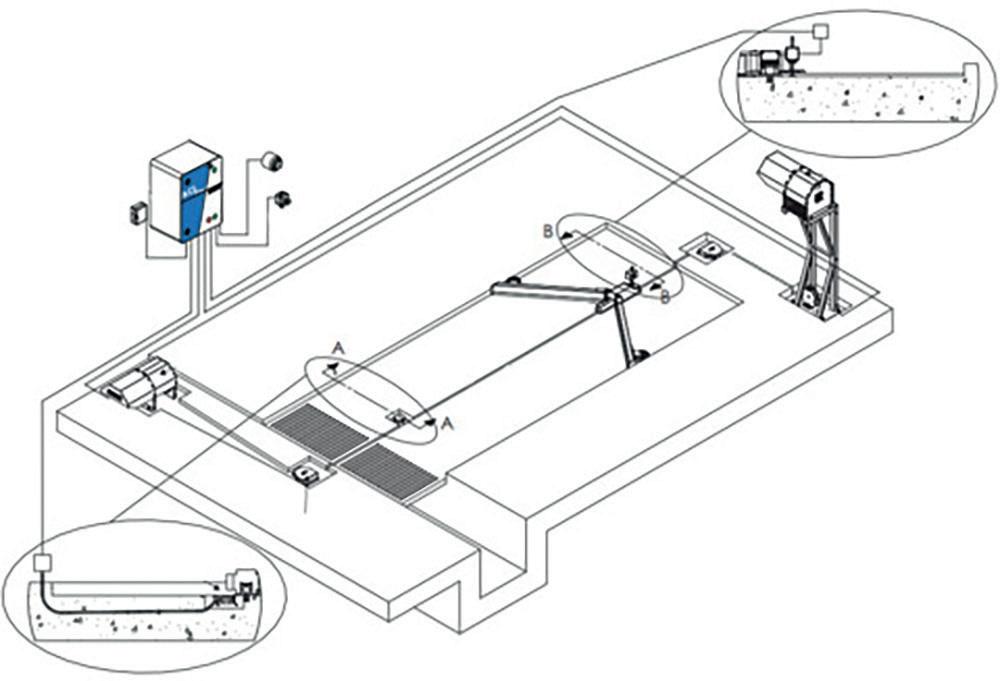

Diverse apparatuur Passage over katrol Alleen voor Typhoon-installaties.

De passage over de katrol is ontworpen voor systemen met een mestvaalt of directe afvoer in de put.

Hierdoor kan de dealer of veehouder veilig ingrijpen voor onderhoud of reiniging van de katrol.

De groef moet 40 mm breed x 90 mm diep zijn.

Door de iets langere schoen (+600 mm) is een iets grotere oppervlakte nodig.

Mestkanaal De speciale mestkanaalschuif is een mestschuif voor drijfmest. Hij zorgt ervoor dat uw afvalwater met een laag energieverbruik afgevoerd kan worden.

Max. breedte 1,1 m.

Opdrijfhek Hiermee kunt u een opdrijfhek in uw wachtruimte handmatig of automatisch bedienen (geïndexeerd op de toegangspoort) en deze na het melken reinigen.

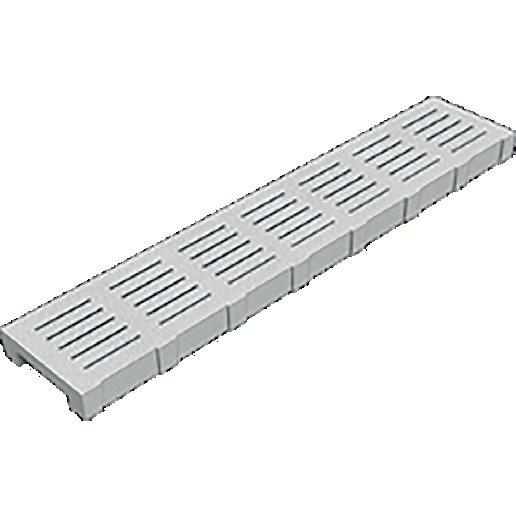

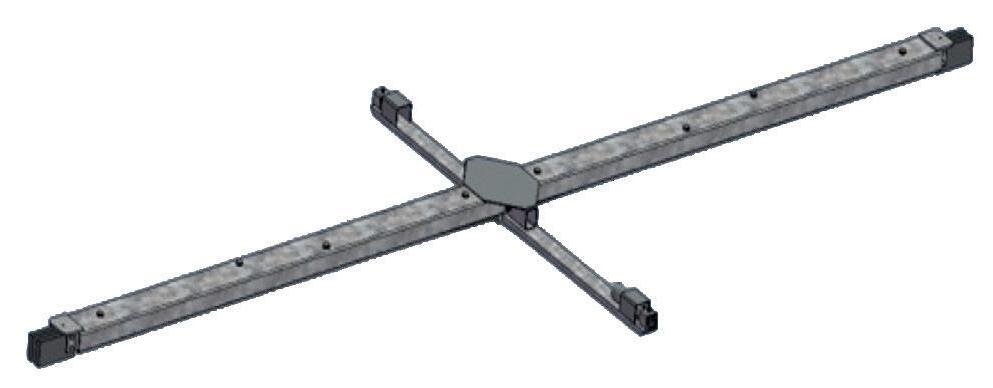

Rooster Dit rooster is speciaal ontworpen om de dieren niet te storen en maakt eenvoudig en efficiënt schrapen van mestgangen op roostervloeren mogelijk. Verkrijgbaar voor gangbreedtes van 2 tot 5 meter.

Omkeerbaar Wanneer het kanaal zich in het midden van de stal bevindt.

Wanneer de mestschuif over de nokken gaat die op het kanaal zijn geplaatst (2 per zijde), komen de messen omhoog tot boven het pinnetje.

30

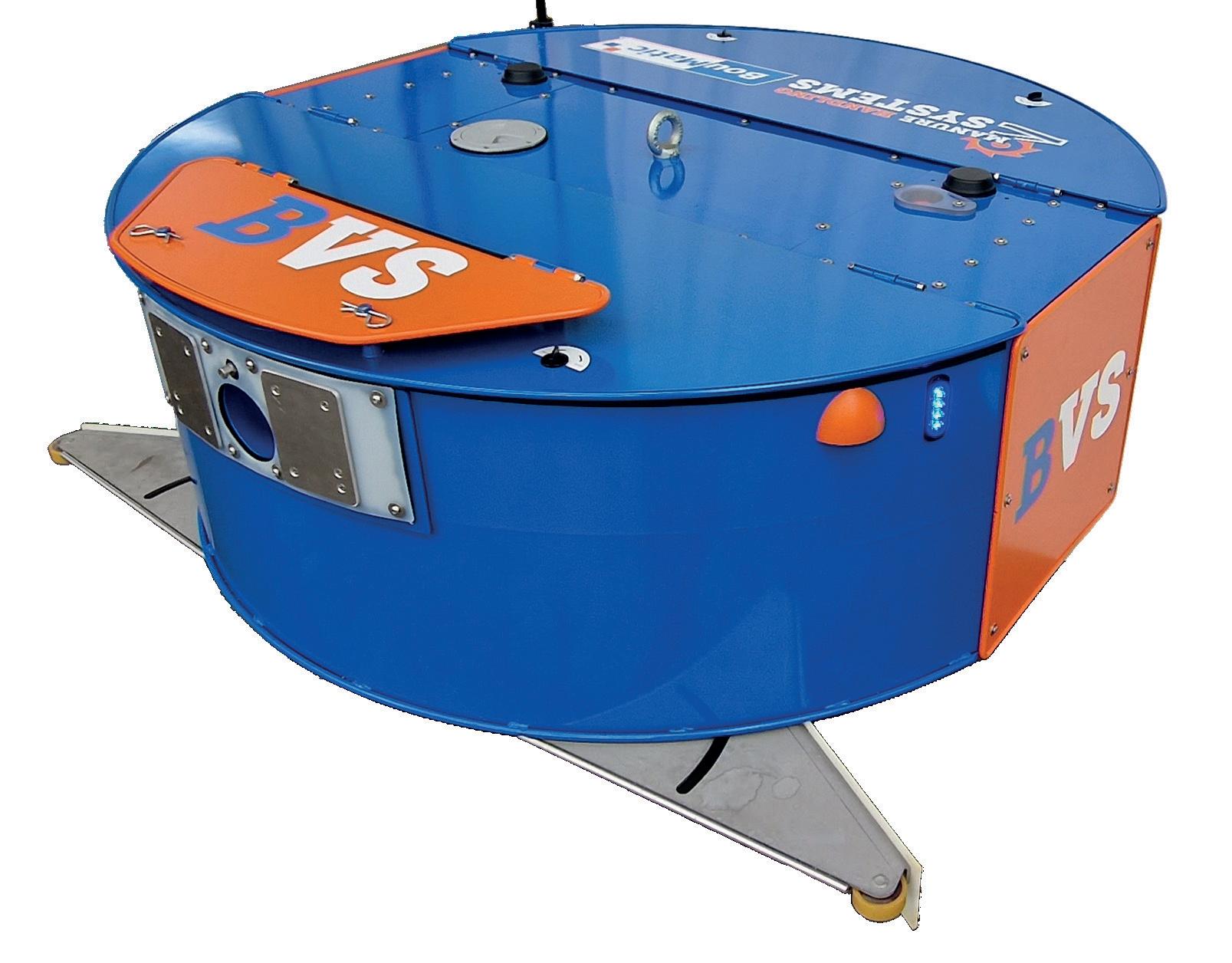

BVS VACUUM SCRAPER

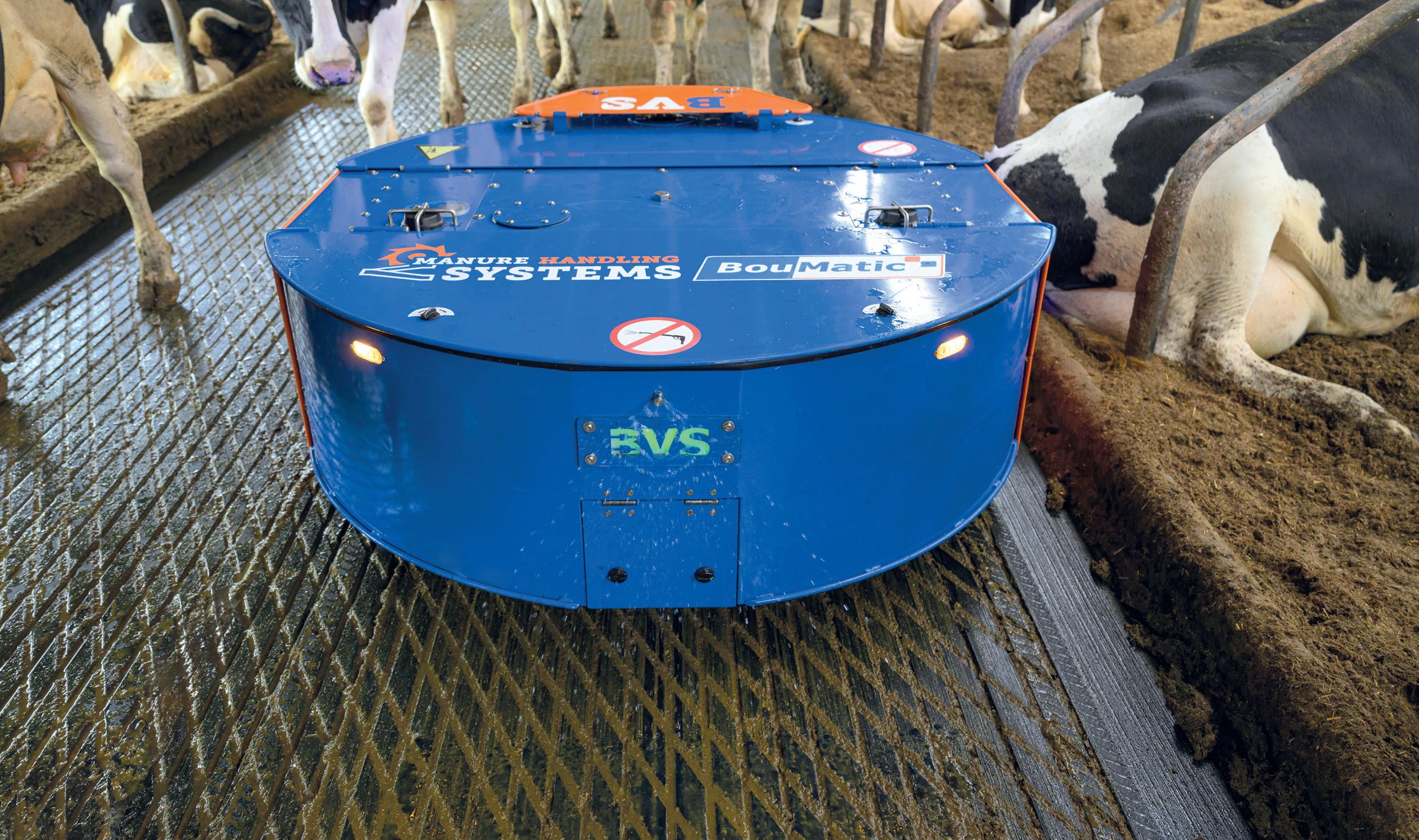

Een slimme bondgenoot voor de gezondheid en het comfort van uw dieren De BVS is een volautomatische robot voor het opzuigen van drijfmest in stallen. De robot: Zorgt ervoor dat de dieren schoner blijven Zorgt ervoor dat de ligboxen schoner blijven Vermindert de tijd die nodig is voor het schoonmaken van de doorgangen tussen ligboxen Verhoogt het comfort van de dieren Vermindert het vocht op de poten Vermindert ammoniakdampen door regelmatige reiniging

31

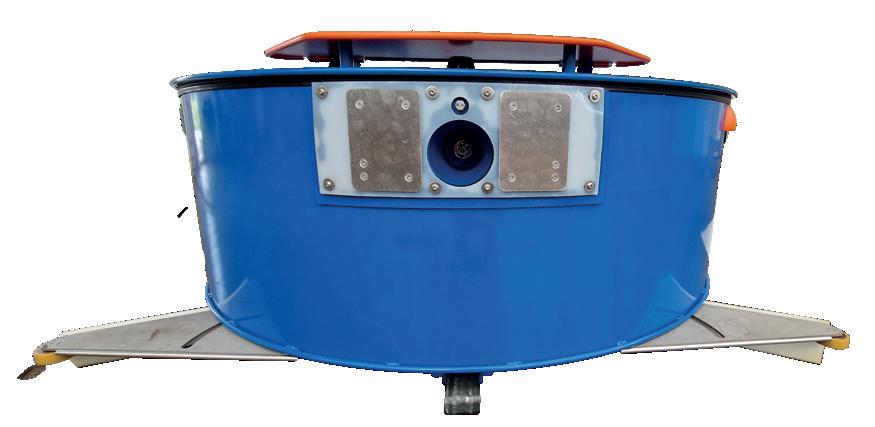

Mest opzuigen als nooit tevoren Hoe de BVS werkt: De twee armen brengen de drijfmest naar het midden van de gang.

De ophoping van drijfmest rond de tankinlaat voorkomt dat er lucht binnenkomt.

Omdat de tank onder vacuüm is (vacuümpomp), wordt de drijfmest opgezogen en in de tank opgeslagen.

In een stal met roostervloeren loopt de tank leeg wanneer de BVS eroverheen rijdt en er geen mest meer in de tankinlaat zit.

Wanneer het afvoerpunt is bereikt, loopt de BVS leeg en keert de vacuümpomp om om de mest uit de tank te duwen.

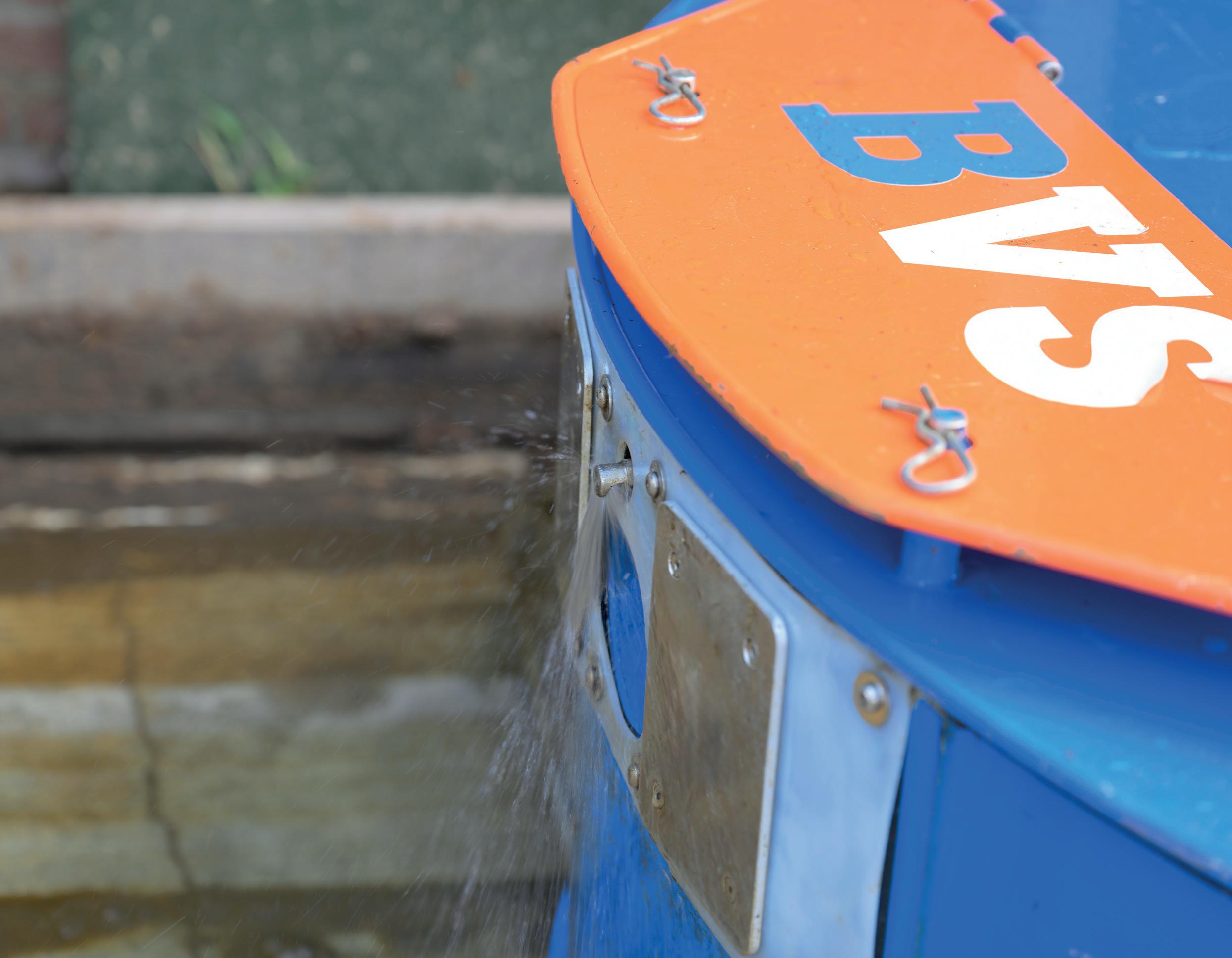

Een duurzame constructie …

De BVS is volledig gemaakt van gelakt roestvrij staal, wat een optimale bescherming tegen corrosie en daarmee een lange levensduur garandeert.

Dankzij het ronde ontwerp kan hij 360° draaien, waardoor er aan het einde van de stal minder manoeuvres nodig zijn.

32

1730 mm

Stroomverbruik

250 W/uur

Volume drijfmesttank

350 l

Volume watertank

70 l

Rijsnelheid

10 m/min

Autonomie met LITHIUM-accu

14.30 uur / dag

Toegestane hellingsgraad

8% (4% + 4%)

Leeggewicht

420 Kg

Geladen gewicht

840 Kg

GELUIDSEMISSIE (TOT 1 M)

39,4 dB

GELUIDSEMISSIE (TOT 10 M)

28,7 dB

Capaciteit / Robot*

tot 150 melkkoeien*

* afhankelijk van het stalontwerp

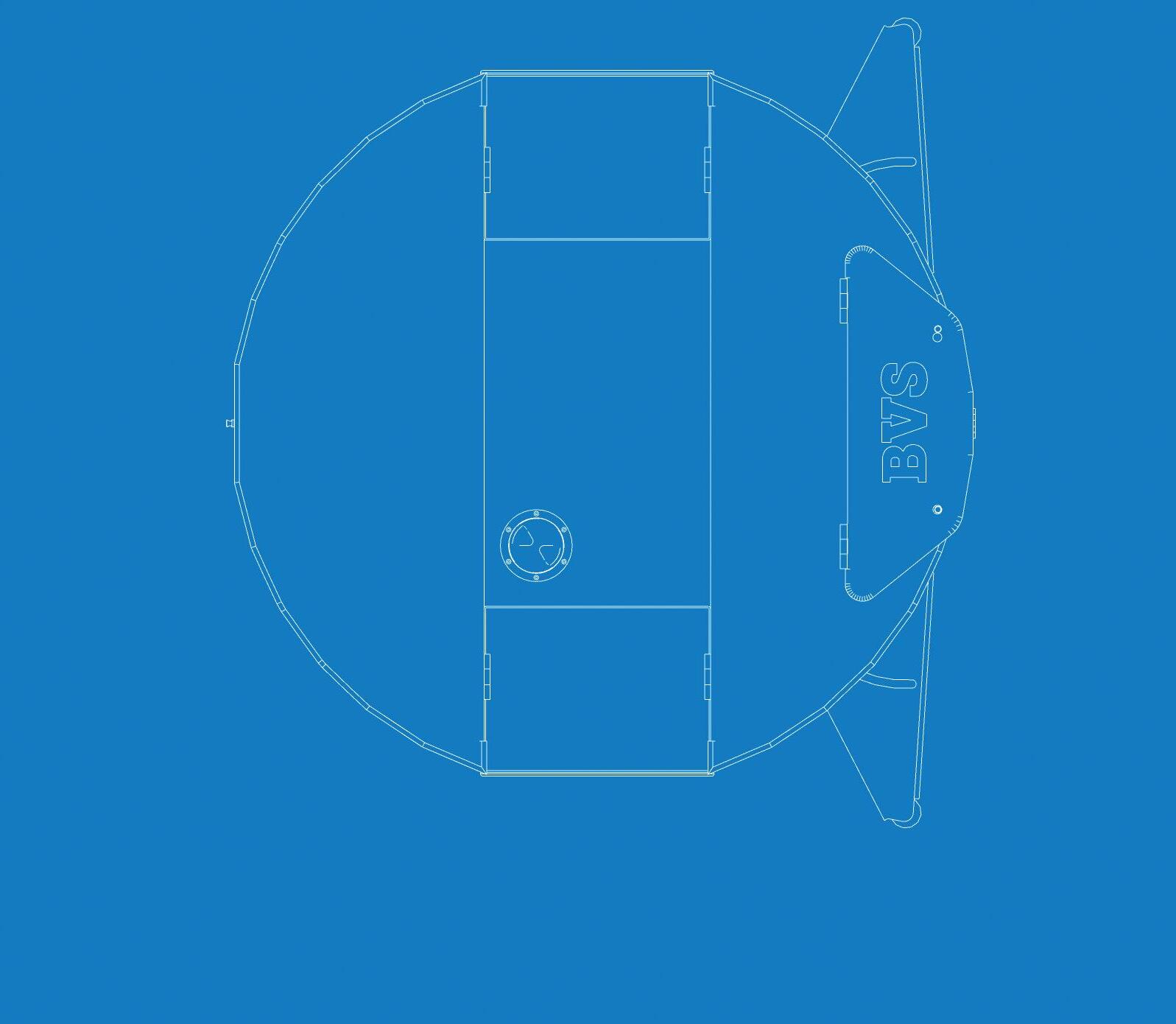

33

1650 mm

750 mm

1530 mm

Minimale hoogte onder hek

660 mm

EIGENSCHAPPEN

Plug & play installatie

De hele stal moet vóór de installatie voorzien zijn van WiFi om optimale toegang op afstand te garanderen.

Router

Repeaters

Er zijn geen componenten op de vloer nodig voor de geleiding. Dankzij het lasergeleidingssysteem stuurt de BVS volledig zelfstandig.

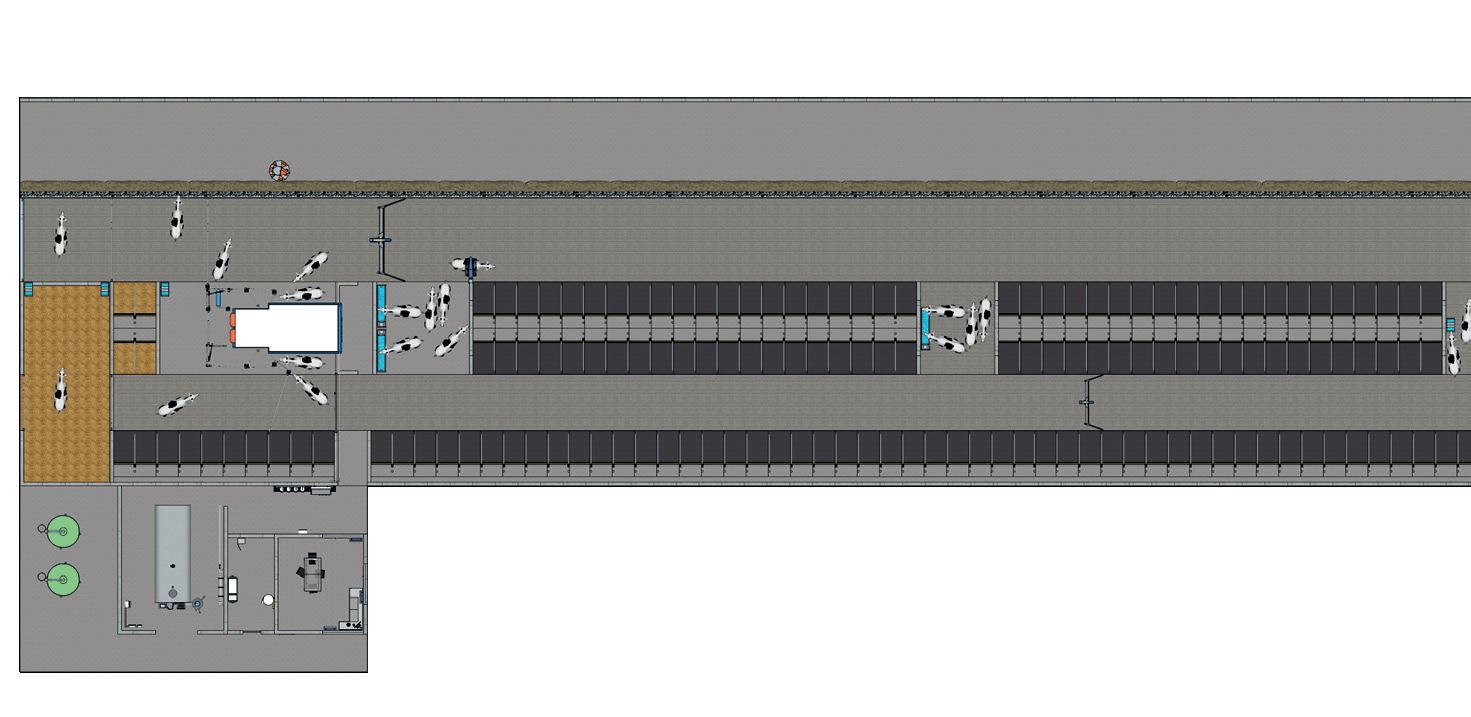

Wanneer de robot voor het eerst gebruikt wordt, maakt de operator (een gekwalificeerd en door BouMatic goedgekeurd persoon) een virtuele plattegrond door de robot door de stal te bewegen.

Na het aanleren beweegt de robot vrij in zijn gebied en kan de gebruiker de schraapfrequentie naar wens aanpassen.

Aanleren of aanpassingen kunnen vanaf een pc of smartphone worden uitgevoerd. Voor handmatige bediening wordt een afstandsbediening meegeleverd.

Waarschuwingen worden per e-mail en/of SMS verstuurd en kunnen op afstand worden opgelost.

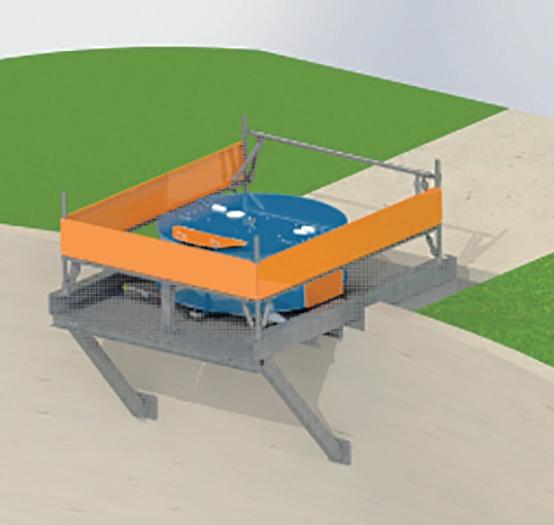

Afvoerpunt Er zijn verschillende opstellingen mogelijk:

Boven een opslagput

Boven een goot

Boven een opvangput

Boven een rooster aan het einde of in het midden van de stal

34
