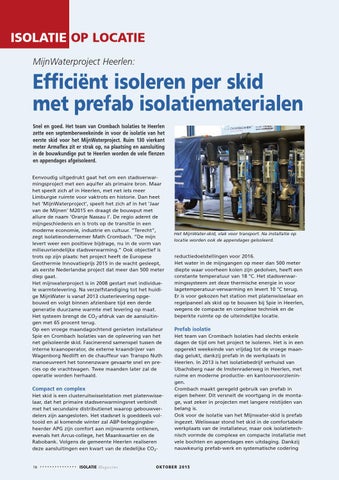

ISOLATIE OP LOCATIE MijnWaterproject Heerlen:
Efficiënt isoleren per skid met prefab isolatiematerialen Snel en goed. Het team van Crombach Isolaties te Heerlen zette een septemberweekeinde in voor de isolatie van het eerste skid voor het MijnWaterproject. Ruim 130 vierkant meter Armaflex zit er strak op, na plaatsing en aansluiting in de bouwkundige put te Heerlen worden de vele flenzen en appendages afgeïsoleerd. Eenvoudig uitgedrukt gaat het om een stadsverwarmingsproject met een aquifer als primaire bron. Maar het speelt zich af in Heerlen, met net iets meer Limburgse ruimte voor vaktrots en historie. Dan heet het ‘MijnWaterproject’, speelt het zich af in het ‘Jaar van de Mijnen’ M2015 en draagt de bouwput met allure de naam ‘Oranje Nassau I’. De regio ademt de mijngeschiedenis en is trots op de transitie in een moderne economie, industrie en cultuur. “Terecht”, zegt isolatieondernemer Math Crombach. “De mijn levert weer een positieve bijdrage, nu in de vorm van milieuvriendelijke stadsverwarming.” Ook objectief is trots op zijn plaats: het project heeft de Europese Geothermie Innovatieprijs 2015 in de wacht gesleept, als eerste Nederlandse project dat meer dan 500 meter diep gaat. Het mijnwaterproject is in 2008 gestart met individuele warmtelevering. Na verzelfstandiging tot het huidige MijnWater is vanaf 2013 clusterlevering opgebouwd en volgt binnen afzienbare tijd een derde generatie duurzame warmte met levering op maat. Het systeem brengt de CO2-afdruk van de aansluitingen met 65 procent terug. Op een vroege maandagochtend genieten installateur Spie en Crombach Isolaties van de oplevering van het net geïsoleerde skid. Fascinerend samenspel tussen de interne kraanoperator, de externe kraandrijver van Wagenborg Nedlift en de chauffeur van Transpo Nuth manoeuvreert het tonnenzware gevaarte snel en precies op de vrachtwagen. Twee maanden later zal de operatie worden herhaald.
Compact en complex Het skid is een clusteruitwisselstation met platenwisselaar, dat het primaire stadsverwarmingsnet verbindt met het secundaire distributienet waarop gebouwverdelers zijn aangesloten. Het stadsnet is goeddeels voltooid en al komende winter zal ABP-beleggingsbeheerder APG zijn comfort aan mijnwarmte ontlenen, evenals het Arcus-college, het Maankwartier en de Rabobank. Volgens de gemeente Heerlen realiseren deze aansluitingen een kwart van de stedelijke CO2-
16
...............
ISOLATIE Magazine
Het MijnWater-skid, vlak voor transport. Na installatie op locatie worden ook de appendages geïsoleerd.
reductiedoelstellingen voor 2016. Het water in de mijngangen op meer dan 500 meter diepte waar voorheen kolen zijn gedolven, heeft een constante temperatuur van 18 °C. Het stadsverwarmingssysteem zet deze thermische energie in voor lagetemperatuur-verwarming en levert 10 °C terug. Er is voor gekozen het station met platenwisselaar en regelpaneel als skid op te bouwen bij Spie in Heerlen, wegens de compacte en complexe techniek en de beperkte ruimte op de uiteindelijke locatie.
Prefab isolatie Het team van Crombach Isolaties had slechts enkele dagen de tijd om het project te isoleren. Het is in een opgerekt weekeinde van vrijdag tot de vroege maandag gelukt, dankzij prefab in de werkplaats in Heerlen. In 2013 is het isolatiebedrijf verhuisd van Ubachsberg naar de Imstenraderweg in Heerlen, met ruime en moderne productie- en kantoorvoorzieningen. Crombach maakt geregeld gebruik van prefab in eigen beheer. Dit versnelt de voortgang in de montage, wat zeker in projecten met langere reistijden van belang is. Ook voor de isolatie van het Mijnwater-skid is prefab ingezet. Weliswaar stond het skid in de comfortabele werkplaats van de installateur, maar ook isolatietechnisch vormde de complexe en compacte installatie met vele bochten en appendages een uitdaging. Dankzij nauwkeurig prefab-werk en systematische codering
OKTOBER 2015
