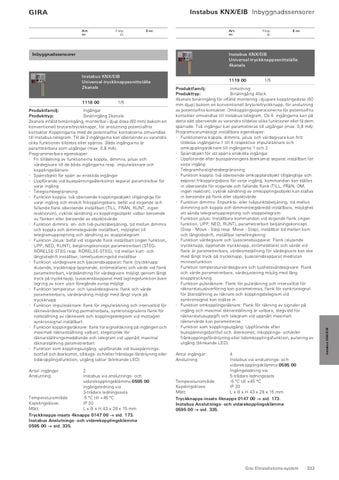

Instabus KNX/EIB Inbyggnadssensorer Art. nr.
Förp. st.
E-nr.
Art. nr.
Förp. st.
E-nr.
Instabus KNX/EIB Inbyggnadssensorer
Inbyggnadssensorer
Instabus KNX/EIB Universal-tryckknappssnittställe 4kanals
1 1 1 9
Gira Elinstallations-system E-nr. st. Förp. nr. Art.
0 0
1119 00 1 1 1 8 0 0
1118 00
1/5
Produktfamilj: Ingångar Produkttyp: Binäringång 2kanals 2kanals infälld bimäringång, monterbar i djup dosa (60 mm) bakom en konventionell brytare/tryckknappr, för anslutning potentialfria kontakter.Kopplingarna med de potentialfrai kontakterna omvandlas till Instabus-telegram. Till de 2 ingångarna kan oberoende av varandra olika funktioner tilldelas eller spärras. Båda ingångarna är paramtrerbara som utgångar (max. 0,8 mA). Programmerbara egenskaper: · Fri tilldelning av funktionerna koppla, dimmra, jalusi och värdegivare till de båda ingångarna resp. impulsräknare och kopplingsräknare · Spärrobjekt för spärr av enskilda ingångar · Uppförande vid busspänningsåterkomst separat paramtrerbar för varje ingång · Telegrambegränsning · Funktion koppla: två oberoende kopplingsobjekt tillgängliga för varje ingång och enskilt frikopplingsbara, befäl vid stigande och fallande flank oberoende inställbart (TILL, FRÅN, RUNT, ingen reaktionon), cyklisk sändning av kopplingsobjekt valbar beroende av flanken eller beroende av objektsvärde · Funktion dimmra: en- och två-punktsbetjäning, tid mellan dimmra och koppla och dimmstegvärde inställbart, möjlighet till telegramupprepning och sändning av stopptelegram · Funktion Jalusi: befäl vid stigande flank inställbart (ingen funktion, UPP, NED, RUNT), betjäningskoncept parametrerbart (STEGRÖRELSE-STEG resp. RÖRELSE-STEG), tid mellan kort- och långtidsdrift inställbar, lamelljusteringstid inställbar · Funktion värdegivare och ljsscensbiapparat: flank (tryckknapp slutande, tryckknapp öppnande, strömställare) och värde vid flank parametrerbart, värdeändring för värdegivare möjligt genom långt tryck på tryckknapp, ljusscensbiapparat med lagringsfunktion även lagring av scen utan föregånde avrop möjligt · Funktion temperatur- och luxvärdesgivare: flank och värde parametrerbara, värdeändring möjligt med långt tryck på tryckknapp · Funktion impulsräknare: flank för impulsräkning och intervalltid för räknevärdesöverföring parmetrerbara, synkronsignalens flank för nollställning av räkneverk och kopplingstelegram vid mottagen synkronsignal inställbart · Funktion kopplingsräknare: flank för signalräkning på ingången och maximalt räknarställning valbart, stegstorlek för räknarställningsmeddlande och telegram vid uppnått maximal räknarställning parametrerbart · Funktion som kopplingsutgång: uppförande vid busspänningsbortfall och återkomst, tillslags- och/eller frånslags-fördröjning eller tidskopplingsfunktion, utgång taktar (blinkande LED) Antal ingångar: Anslutning:
Temperaturområde: Kapslingsklass: Mått:
2 Instabus via anslutnings- och vidarekopplingsklämma 0595 00 Ingångsledning via 3-trådars ledningssats -5 ºC till +45 ºC IP 20 L x B x H 43 x 28 x 15 mm
# # # # # # #
# # # # # # #
1/5
Produktfamilj: Inmatning Produkttyp: Binäringång 4fack 4kanals binäringång för infälld montering i djupare kopplingsdosa (60 mm djup) bakom en konventionell brytare/tryckknapp, för anslutning av potentialfria kontakter. Omkopplingsoperationerna för potentialfria kontakter omvandlas till Instabus-telegram. De 4 ingångarna kan på detta sätt oberoende av varandra tilldelas olika funktioner eller få dem spärrade. Två ingångar kan parametreras till utgångar (max. 0,8 mA). Programvarumässigt inställbara egenskaper: · Funktionerna koppla, dimmra, jalusi och värdegivare kan fritt tilldelas ingångarna 1 till 4 respektive impulsräknare och omkopplingsräknare till ingångarna 1 och 2 · Spärrobjekt för att spärra enskilda ingångar · Uppförande efter busspänningens återkomst separat inställbart för varje ingång · Telegramhastighetsbegränsning · Funktion koppla: två oberoende omkopplarobjekt tillgängliga och separat frikopplingsbara för varje ingång, kommandon kan ställas in oberoende för stigande och fallande flank (TILL, FRåN, OM, ingen reaktion), cyklisk sändning av omkopplingsobjekt kan ställas in beroende på flank eller objektvärde · Funktion dimmra: Enpunkts- eller tvåpunktsbetjäning, tid mellan dimmring och koppla och dimmerstegsbredd inställbara, möjlighet att sända telegramupprepning och stopptelegram: · Funktion jalusi: Inställbara kommandon vid stigande flank (ingen funktion, UPP, NED, RUNT), parametrerbart betjäningskoncept (Step - Move - Step resp. Move - Step), inställbar tid mellan kortoch långtidsdrift, inställbar lamellreglering · Funktion värdegivare och ljusscensbiapparat: Flank (slutande tryckknapp, öppnande tryckknapp, strömställare) och värde vid flank är parametrerbara, värdeomställning för värdegivare kan ske med långt tryck på tryckknapp, ljusscensbiapparat med/utan minnesfunktion · Funktion temperaturvärdesgivare och ljushetsvärdesgivare: Flank och värde parametrerbara, värdejustering möjlig med lång knapptryckning. · Funktion pulsräknare: Flank för pulsräkning och intervalltid för räknarstatusöverföring kan parametreras, flank för synkronsignal för återställning av räknare och kopplingstelegram vid synkronsignal kan ställas in · Funktion omkopplingsräknare: Flank för räkning av signaler på ingång och maximal räknarställning är valbara, stegvidd för räknarstatusuppgift och telegram vid uppnått maximalt räknarvärde kan parametreras · Funktion som kopplingsutgång: Uppförande efter busspänningsbortfall och -återkomst, inkopplings- och/eller frånkopplingsfördröjning eller tidomkopplingsfunktion, pulsning av utgång (blinkande LED) Antal ingångar: Anslutning:
Temperaturområde: Kapslingsklass: Mått:
4 Instabus via anslutnings- och vidarekopplingsklämma 0595 00 Ingångsledning via 5-trådars ledningssats -5 ºC till +45 ºC IP 20 L x B x H 43 x 28 x 15 mm
Tryckknapps-insats 4knapps 0147 00 → sid. 173. Instabus Anslutnings- och vidarekopplingsklämma 0595 00 → sid. 335.
Tryckknapps-insats 4knapps 0147 00 → sid. 173. Instabus Anslutnings- och vidarekopplingsklämma 0595 00 → sid. 335. Gira Elinstallations-system
Gira Elinstallations-system
333
Instabus KNX/EIB
Instabus KNX/EIB Universal-tryckknappssnittställe 2kanals
