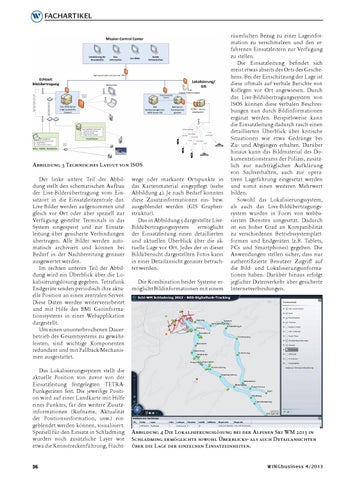

Abbildung 3 Technisches Layout von ISOS Der linke untere Teil der Abbildung stellt den schematischen Aufbau der Live-Bilderübertragung vom Einsatzort in die Einsatzleitzentrale dar. Live-Bilder werden aufgenommen und gleich vor Ort oder über speziell zur Verfügung gestellte Terminals in das System eingespeist und zur Einsatzleitung über gesicherte Verbindungen übertragen. Alle Bilder werden automatisch archiviert und können bei Bedarf in der Nachbereitung genauer ausgewertet werden. Im rechten unteren Teil der Abbildung wird ein Überblick über die Lokalisierungslösung gegeben. Tetrafunk Endgeräte senden periodisch ihre aktuelle Position an einen zentralen Server. Diese Daten werden weiterverarbeitet und mit Hilfe des BMI Geoinformationssystems in einer Webapplikation dargestellt. Um einen ununterbrochenen Dauerbetrieb des Gesamtsystems zu gewährleisten, sind wichtige Komponenten redundant und mit Fallback-Mechanismen ausgestattet. Das Lokalisierungssystem stellt die aktuelle Position von zuvor von der Einsatzleitung festgelegten TETRAFunkgeräten fest. Die jeweilige Position wird auf einer Landkarte mit Hilfe eines Punktes, für den weitere Zusatzinformationen (Rufname, Aktualität der Positionsinformation, usw.) eingeblendet werden können, visualisiert. Speziell für den Einsatz in Schladming wurden noch zusätzliche Layer wie etwa die Rennstreckenführung, Flucht-
36
wege oder markante Ortspunkte in das Kartenmaterial eingepflegt (siehe Abbildung 4). Je nach Bedarf konnten diese Zusatzinformationen ein- bzw. ausgeblendet werden (GIS Graphenstruktur). Das in Abbildung 5 dargestellte LiveBildübertragungssystem ermöglicht der Einsatzleitung einen detaillierten und aktuellen Überblick über die aktuelle Lage vor Ort. Jedes der in dieser Bildübersicht dargestellten Fotos kann in einer Detailansicht genauer betrachtet werden. Die Kombination beider Systeme ermöglicht Bildinformationen mit einem
räumlichen Bezug zu einer Lageinformation zu verschmelzen und den erfahrenen Einsatzleitern zur Verfügung zu stellen. Die Einsatzleitung befindet sich meist etwas abseits des Orts des Geschehens. Bei der Einschätzung der Lage ist diese oftmals auf verbale Berichte von Kollegen vor Ort angewiesen. Durch das Live-Bildübertragungssystem von ISOS können diese verbalen Beschreibungen nun durch Bildinformationen ergänzt werden. Beispielsweise kann die Einsatzleitung dadurch rasch einen detaillierten Überblick über kritische Situationen wie etwa Gedränge bei Zu- und Abgängen erhalten. Darüber hinaus kann das Bildmaterial des Dokumentationsteams der Polizei, zusätzlich zur nachträglichen Aufklärung von Sachverhalten, auch zur operativen Lageführung eingesetzt werden und somit einen weiteren Mehrwert bilden. Sowohl das Lokalisierungssystem, als auch das Live-Bildübertragungssystem wurden in Form von webbasierten Diensten umgesetzt. Dadurch ist ein hoher Grad an Kompatibilität zu verschiedenen Betriebssystemplattformen und Endgeräten (z.B. Tablets, PCs und Smartphones) gegeben. Die Anwendungen stellen sicher, dass nur authentifizierte Benutzer Zugriff auf die Bild- und Lokalisierungsinformationen haben. Darüber hinaus erfolgt jeglicher Datenverkehr über gesicherte Internetverbindungen.
Abbildung 4 Die Lokalisierungslösung bei der Alpinen Ski WM 2013 in Schladming ermöglichte sowohl Überblicks- als auch Detailansichten über die Lage der einzelnen Einsatzeinheiten.
