A PORTAFOLIO 2CRT_BAYRON RODRIGUEZ ESTRADA

PORTAFOLIO PORTAFOLIO

ARQUITECTURA

BAYRON RODRIGUEZ

n formación en el manejo y diseño de espacios arquitectónicos y aído en uno inicio por su componente estético, ha sido un interés do replantar y complementar con las enseñanzas y reflexión de la onjugación de los demás elementos que lo Integran, desde el o previo del contexto y el habitador hasta el planteamiento de una e se proyecte en un lugar confortable y funcional, que además beneficie su entorno, por lo que enfrentar cada uno de estos retos un mayor motivo para seguir desarrollado mis habilidades tanto omo sociales

CURRICULUM

VITAE

BAYRON ALEXANDER

RODRIGUEZ ESTRADA

FORMACION ACADEMICA

PRIMARIA -SECUNDARIA

Colegio San Luis Gonzaga

Año:2002-2012

IDIOMAS

Ingles-nivel IV 2018-2020

HOBBIES

PINTURA

SENDERISMO

TEATRO

SOFTWARE

PHOTOSHOP

ILUSTRATOR

AUTOCAD

SKETCHUP

CAMTASIA

INTRODUCCION

Por medio de este porfolio he querido mostrar un compendio de cada uno de los proyectos desarrollados por semestre, con los que pueda demostrar mis habilidades y destrezas, al llevar acabo la planeación de un proyecto, desde la investigación hasta la solución de un elemento arquitectónico, con una exposición sintética de cada proceso , acompañados de un texto y gráficos que soporte mejor mi intención y lo que he querido trasmitir con mi trabajo.

PROYECTOS

01

Proyecto espacio y refugio

Reflexión conceptos de orden

Aplicación funciones espaciales

Adaptación a terreno abstracto

02

Proyecto composición espacio habitable

Análisis de entorno

Aplicación conceptos y funciones espaciales

Reflexión y distribución de zonas

03

Proyecto espacio contexto calle

Análisis y síntesis del contexto urbano

Adaptación Composición abstracta

04

Proyecto espacio contexto Barrio

Análisis y síntesis del contexto urbano

Adaptación Composición abstracta

05 Proyecto sector equipamiento

Reflexión conceptos de orden

Aplicación funciones espaciales

Adaptación a terreno abstracto

06 Proyecto periferia vivienda

Reflexión conceptos de orden

Aplicación funciones espaciales

Adaptación a terreno abstracto

07 Proyecto periferia con valor patrimonial

Análisis de entorno

Aplicación conceptos y funciones espaciales

Reflexión y distribución de zonas

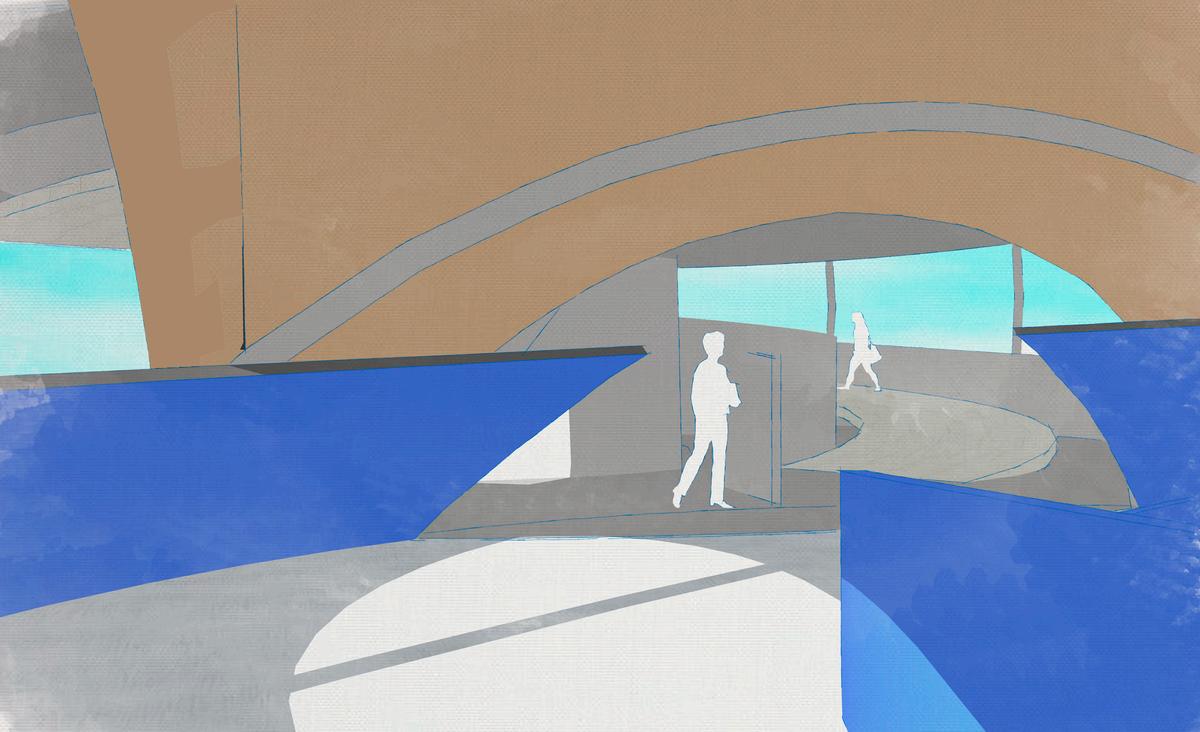

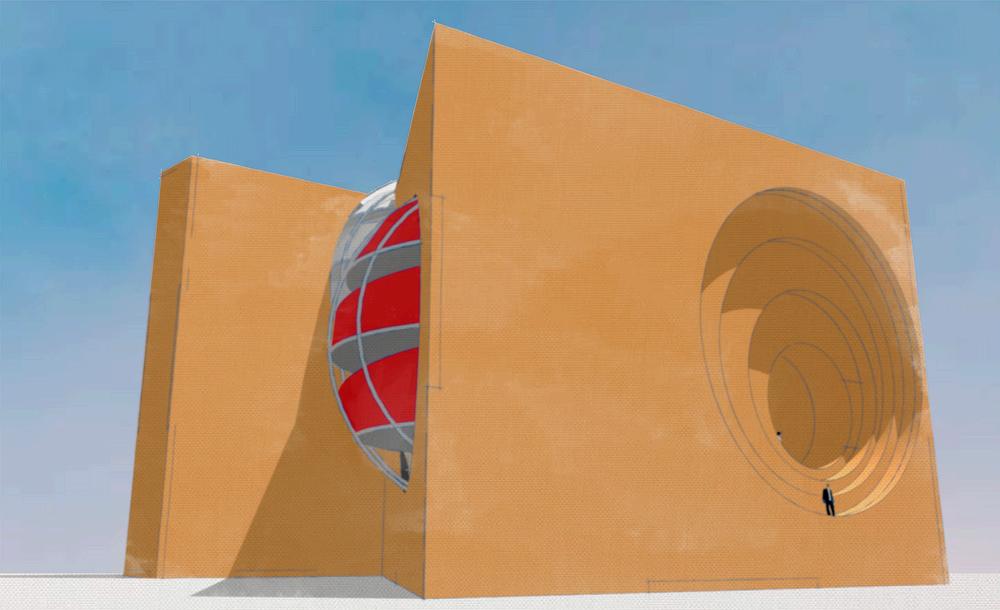

PROYECTO VIDEOJUEGO

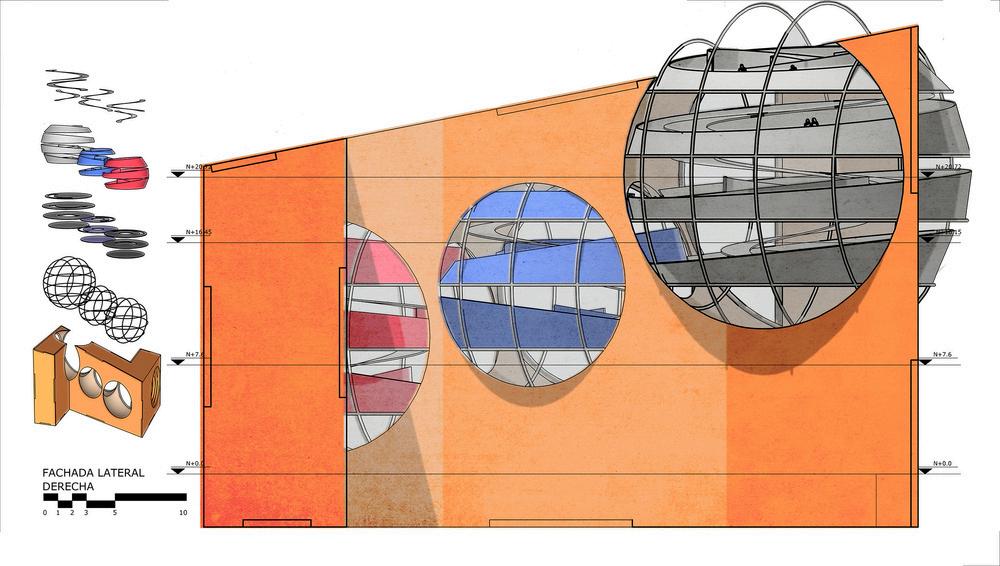

COMPOSICIÓN

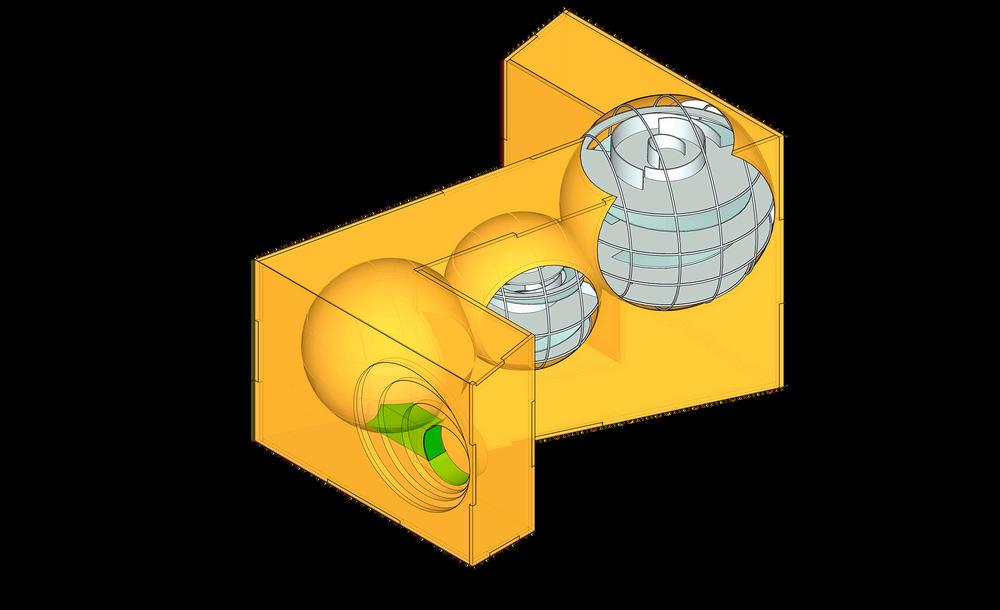

Composición

En base a la temática de época del video juego dantes inferno, se sustrajo la idea de la dualidad a la que se enfrenta el hombre entre el cielo y la tierra , materializándose en maquetas abstractas que exploran principalmente la centralidad y el movimiento.

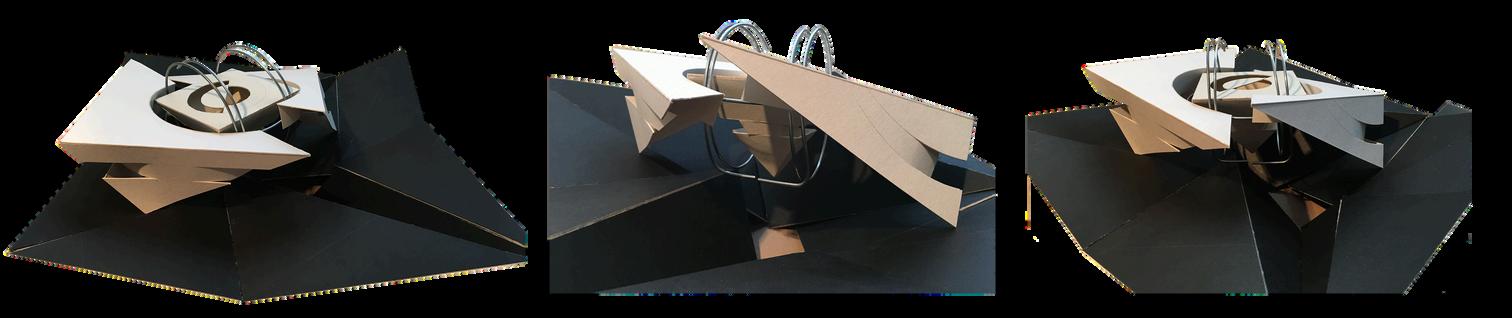

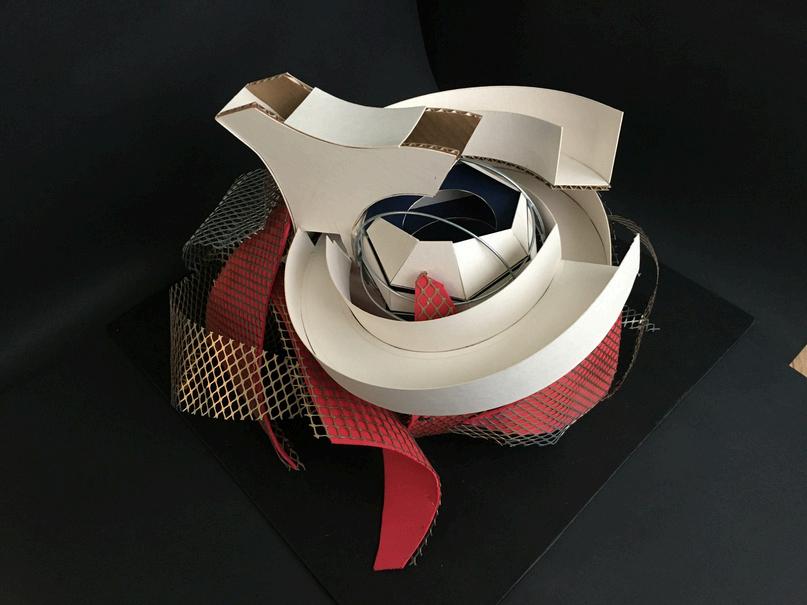

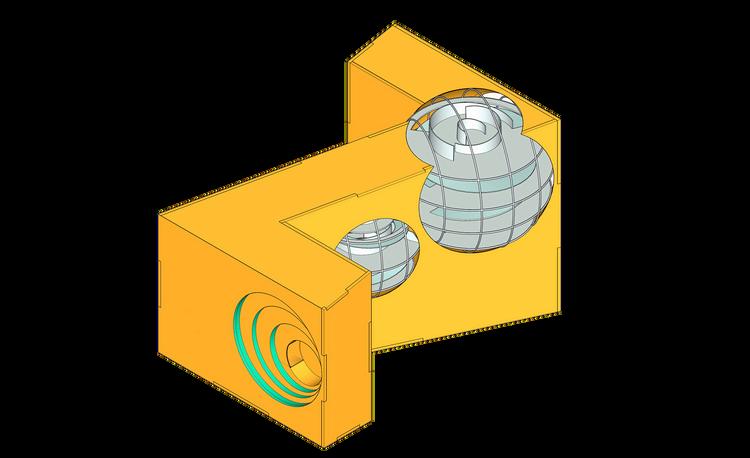

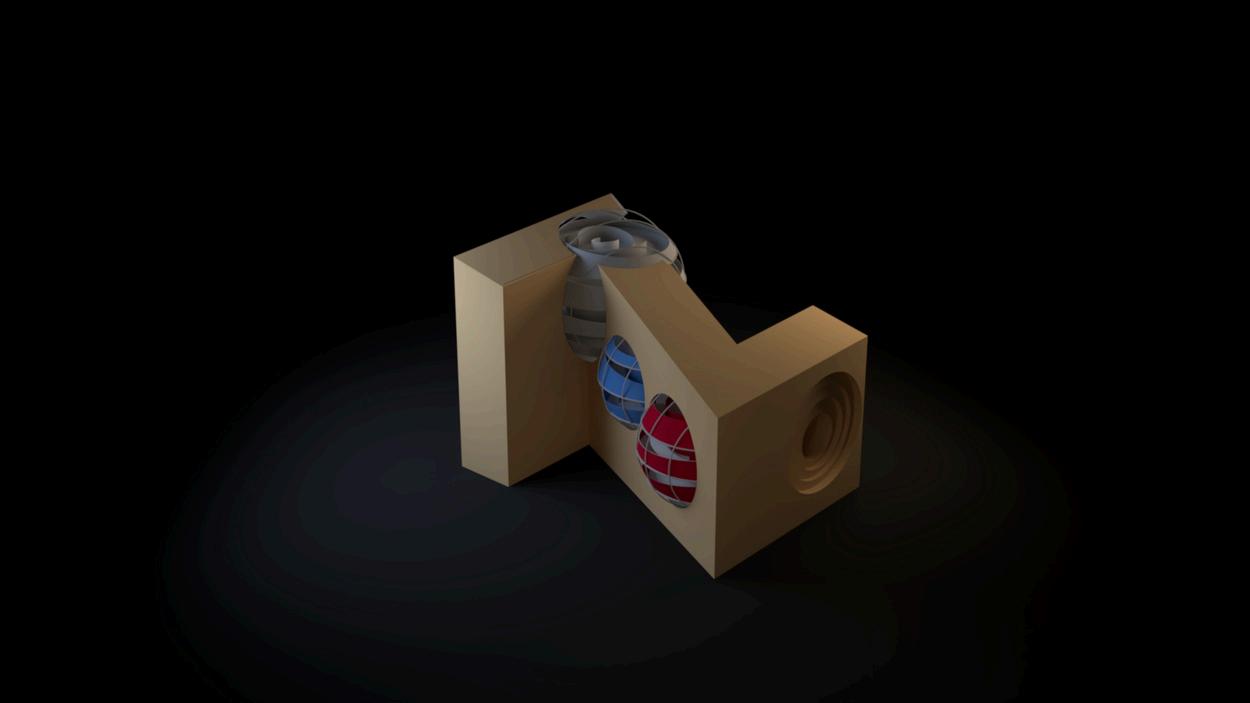

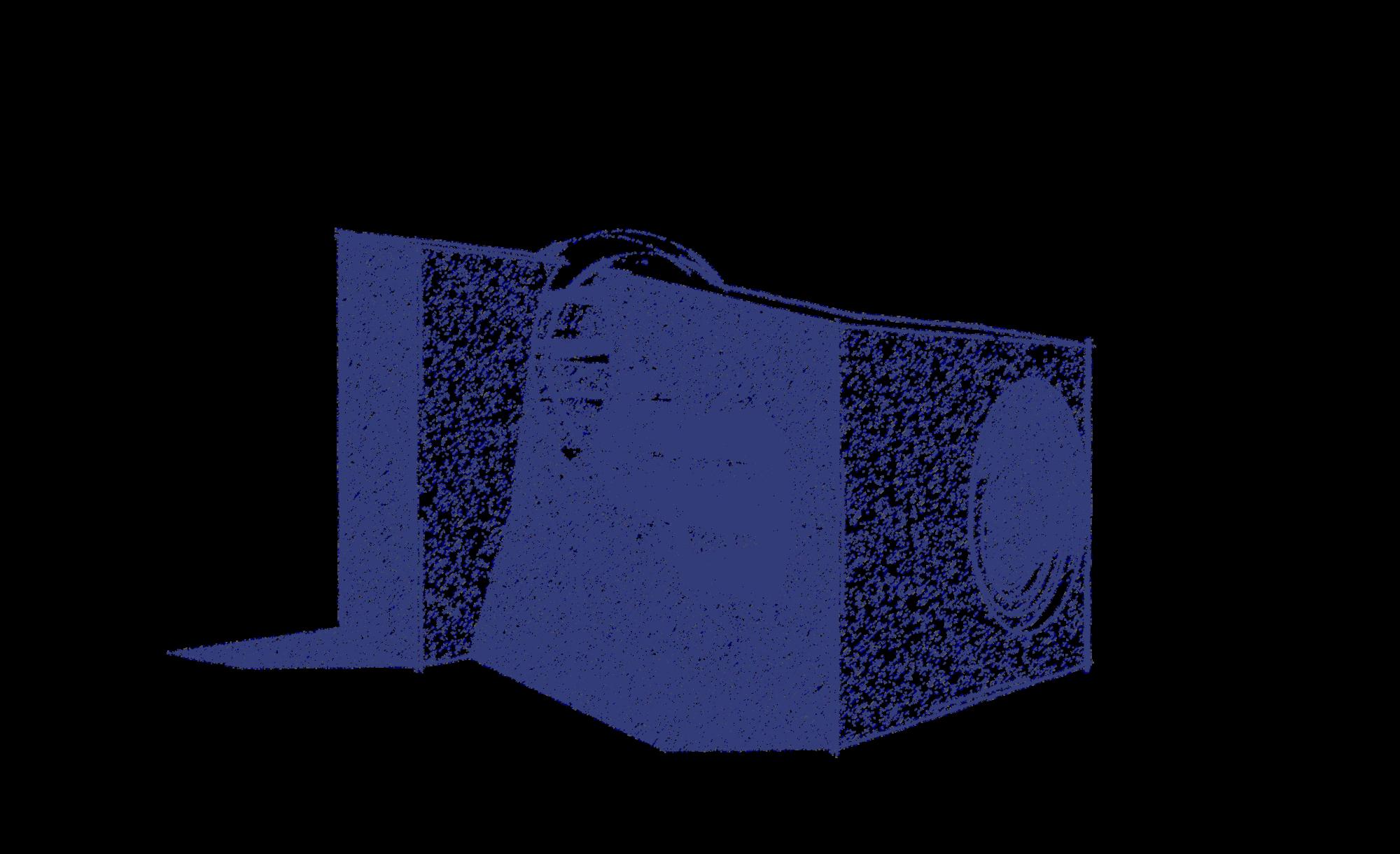

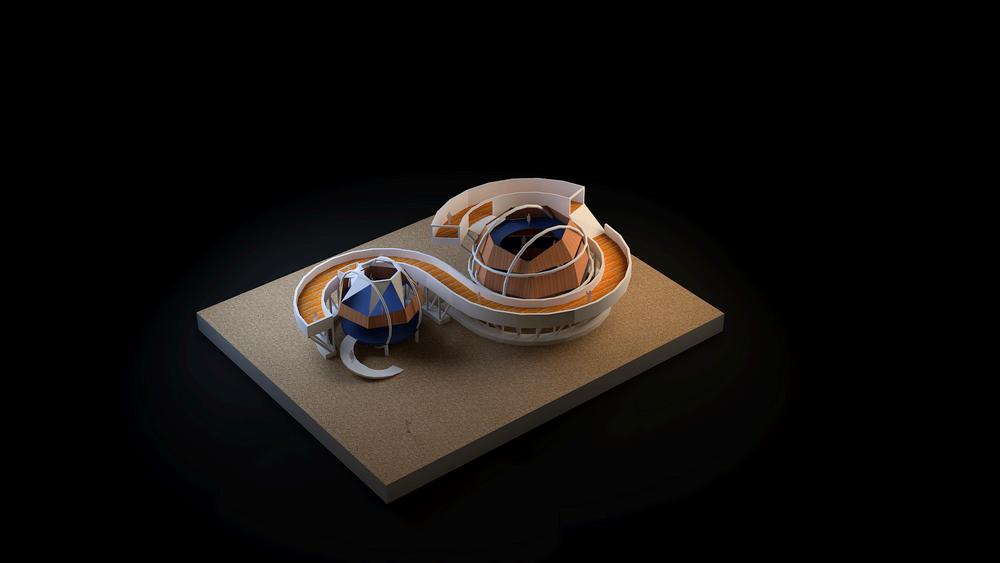

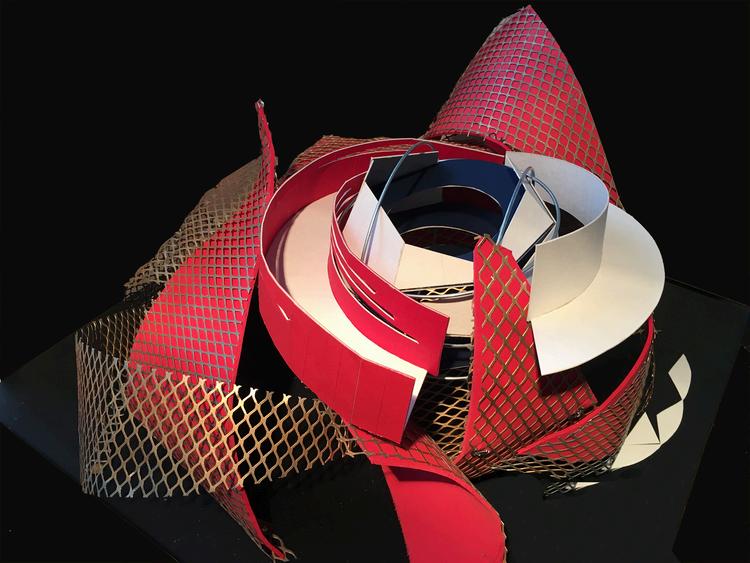

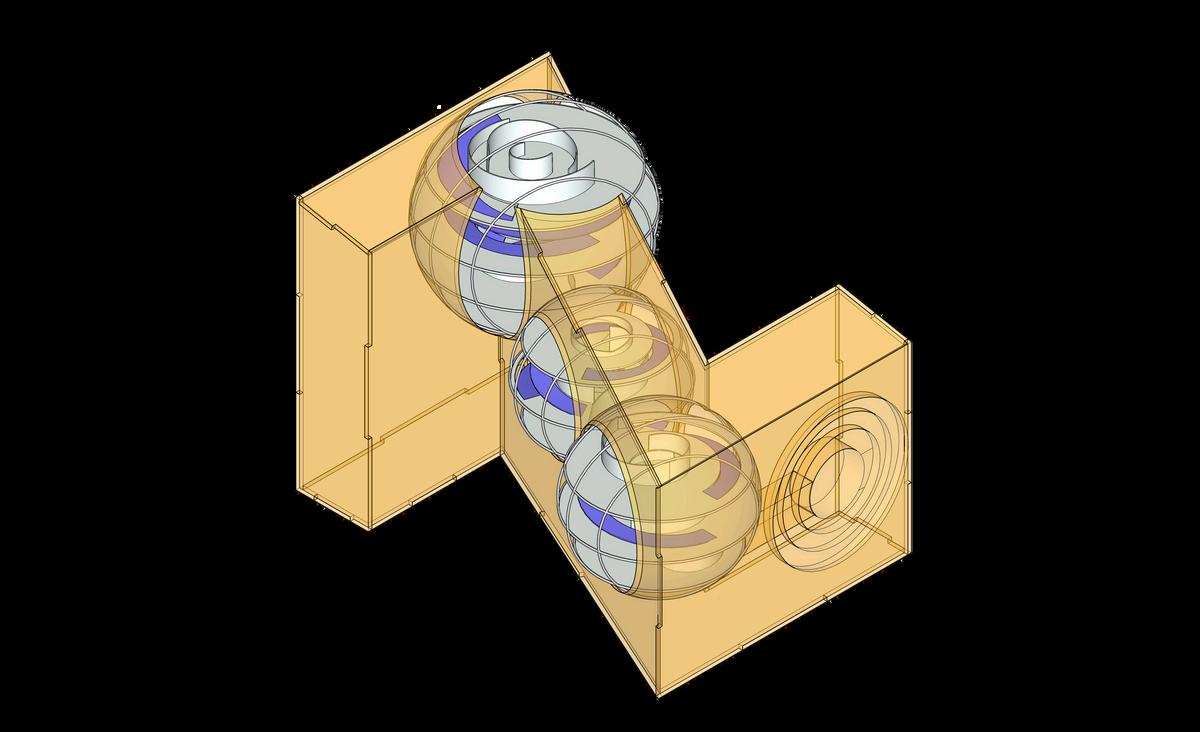

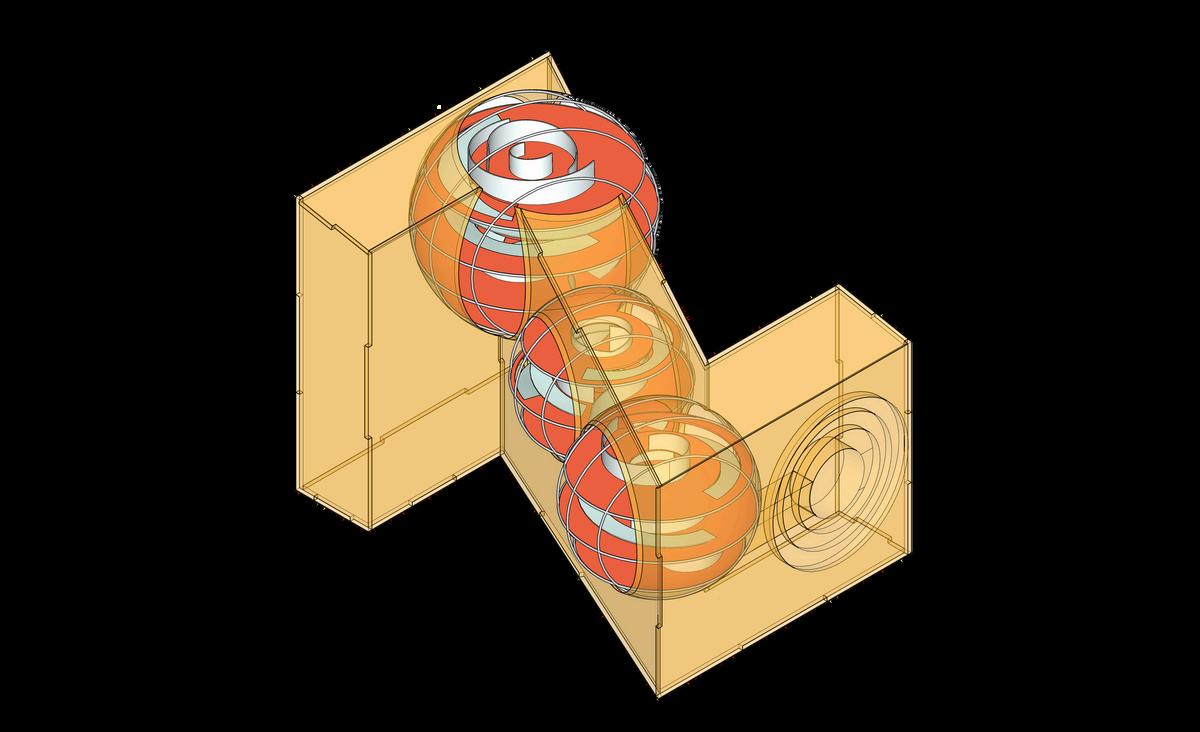

Maqueta centralidad movimiento

Conceptos de orden:

Conceptos de orden:

Centro - Rotación - simetría Maqueta fusión

Maqueta fusión-campo artístico

Conceptos de orden:

Centro - Rotación - simetríaenvolver-ritmo

Maqueta campo base Z

Centro - Rotación - eje - jerarquia relaciones espaciales. espacios contiguos espacios unidos por otro comun

FUNCIONES BASICAS

Recorrido

Aproximación

Repetición de elementos

sustraídos del campo base

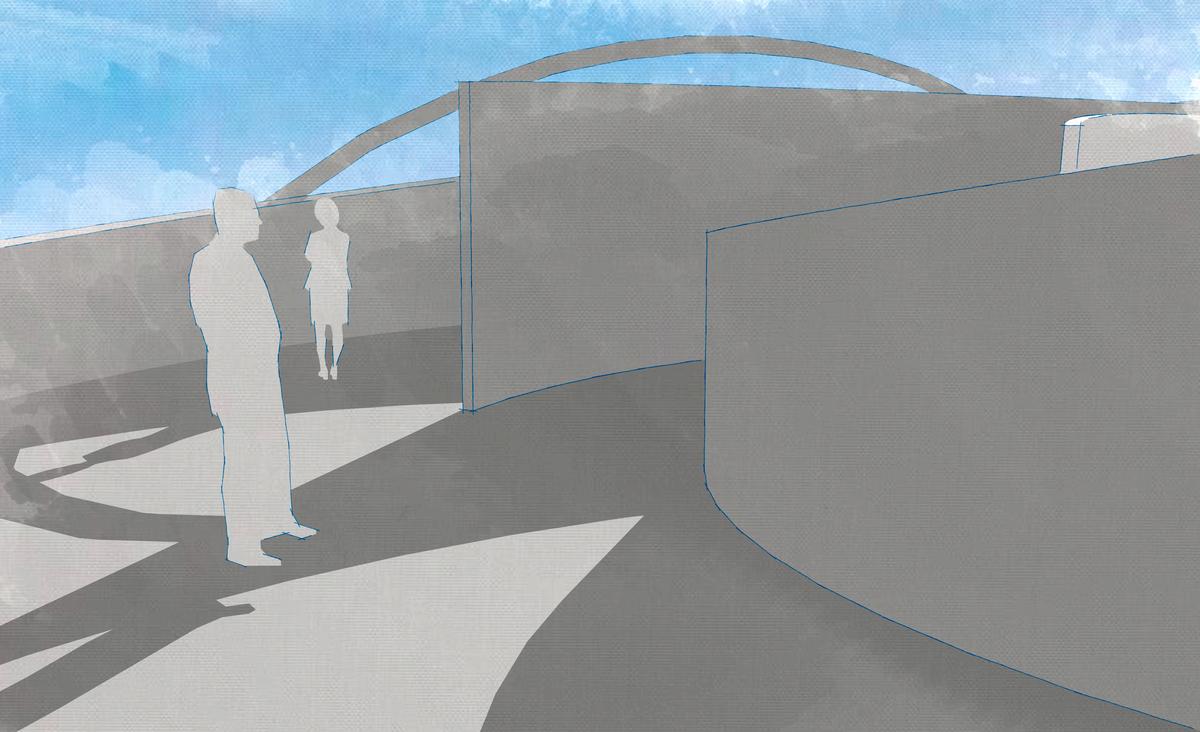

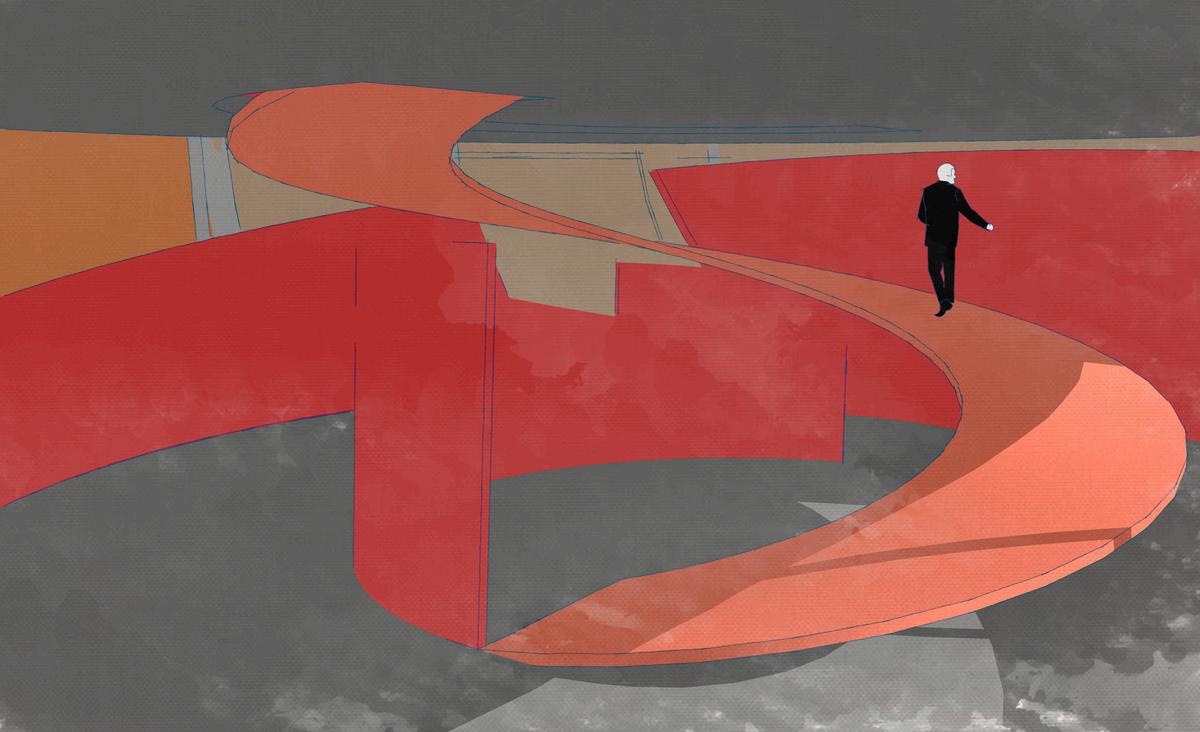

Rampas en cada nivel en forma de espiral

Permanencia

Plantas

Acceder

Túnel que conecta con el primer nivel.

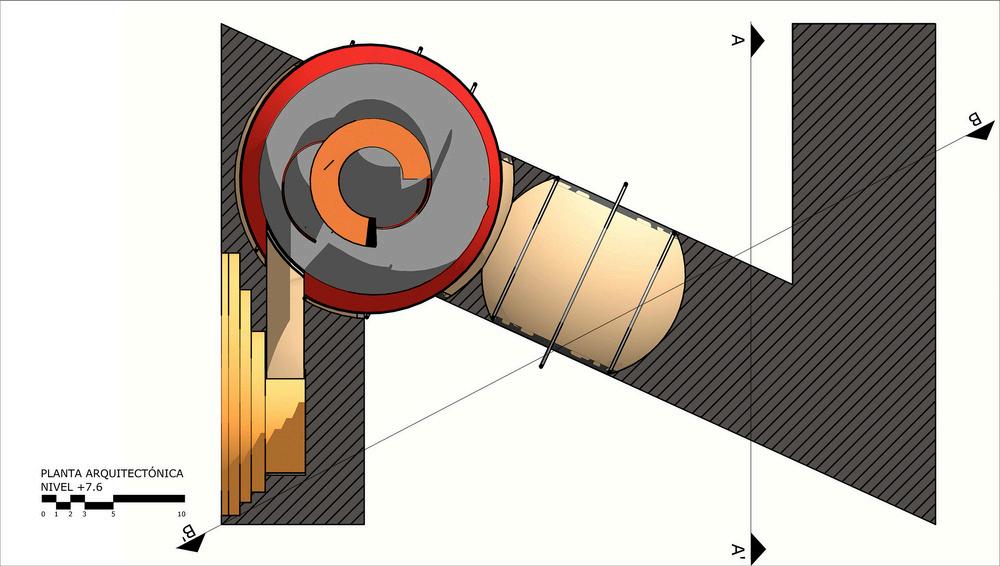

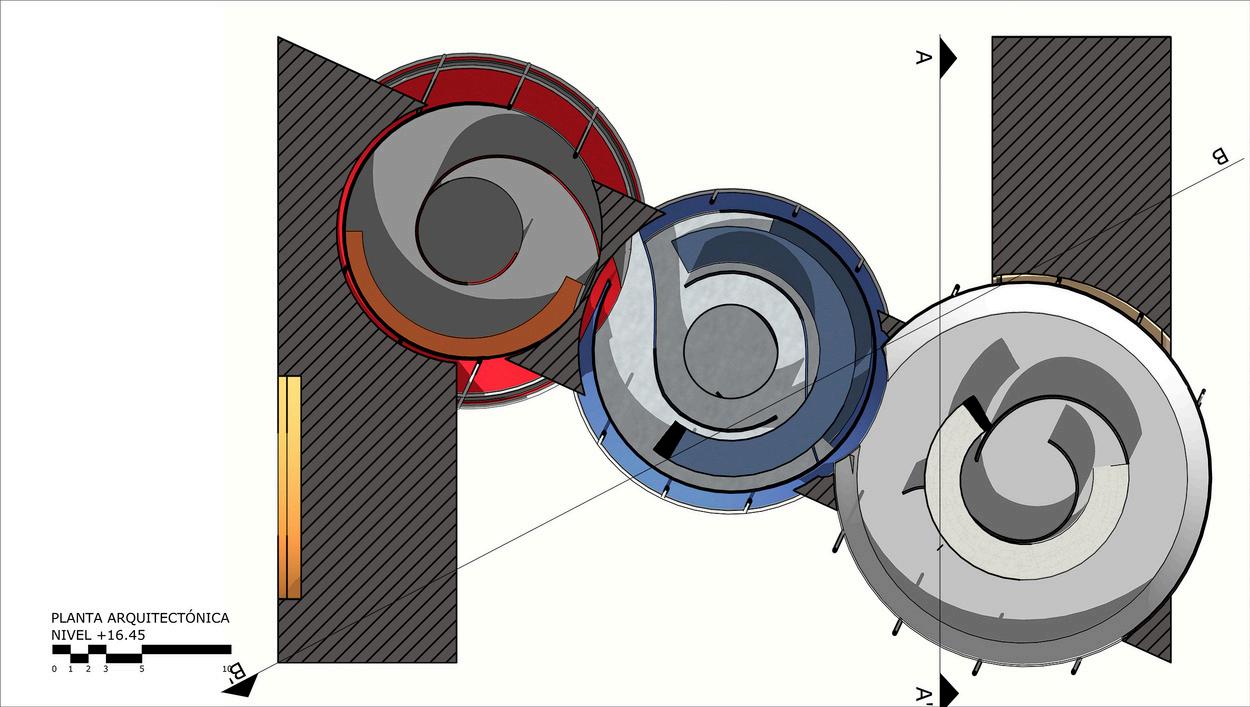

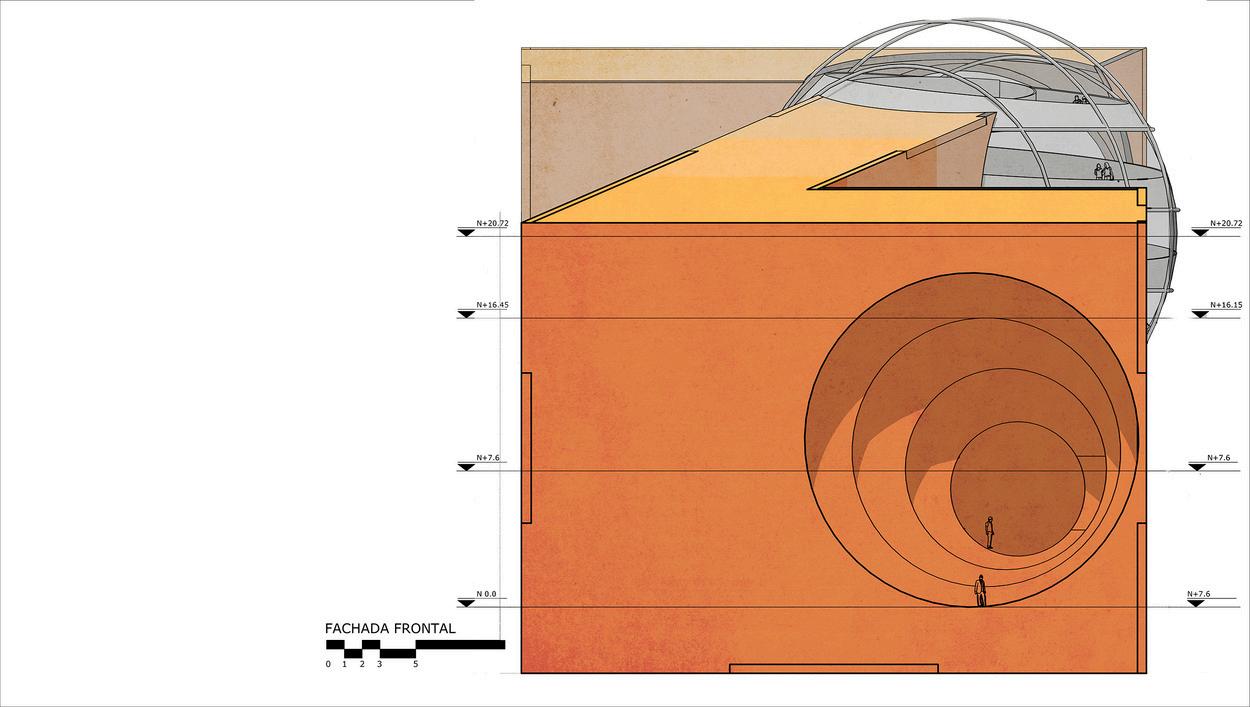

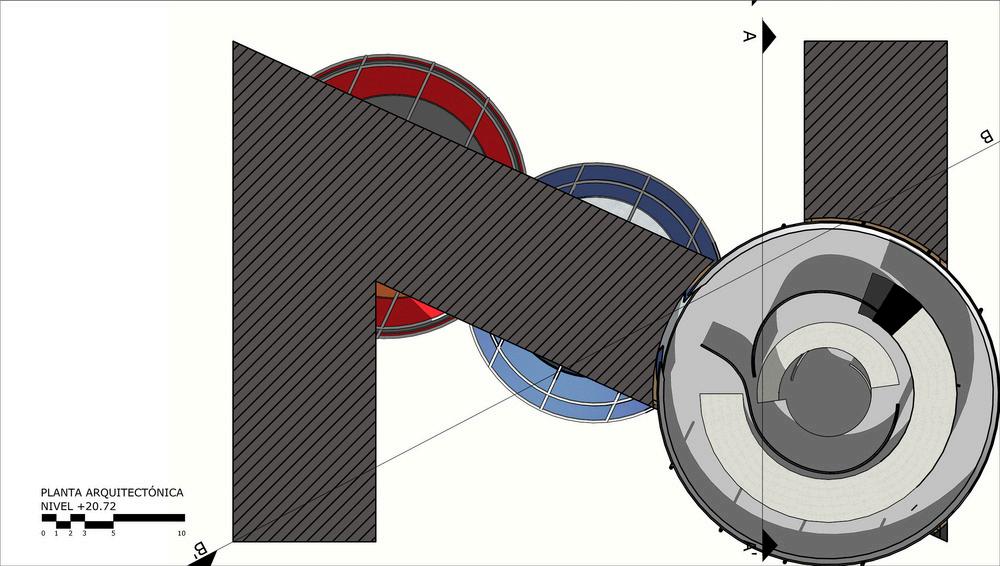

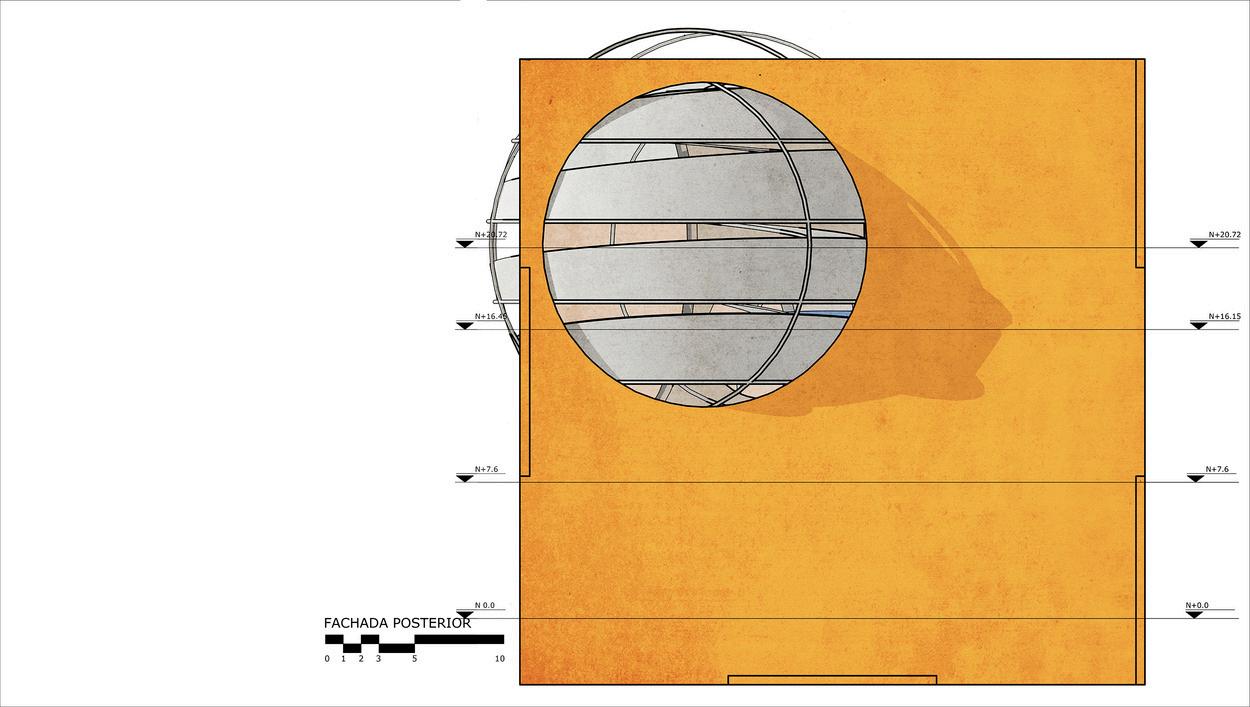

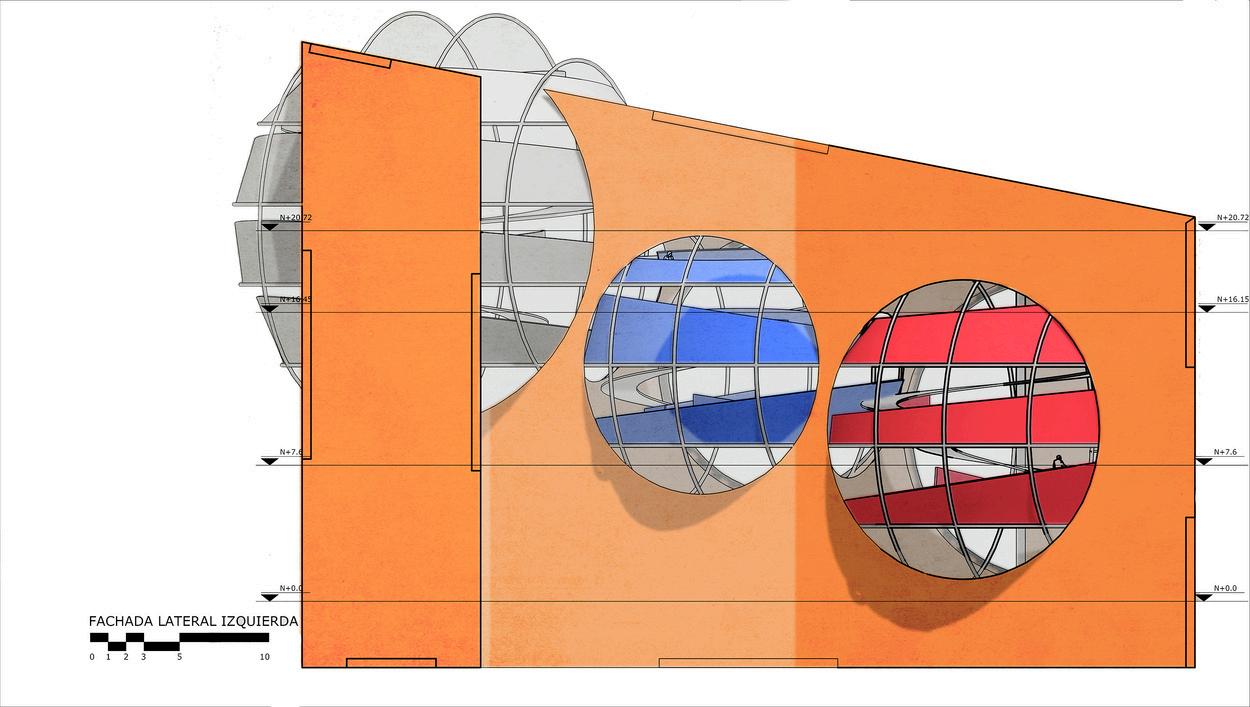

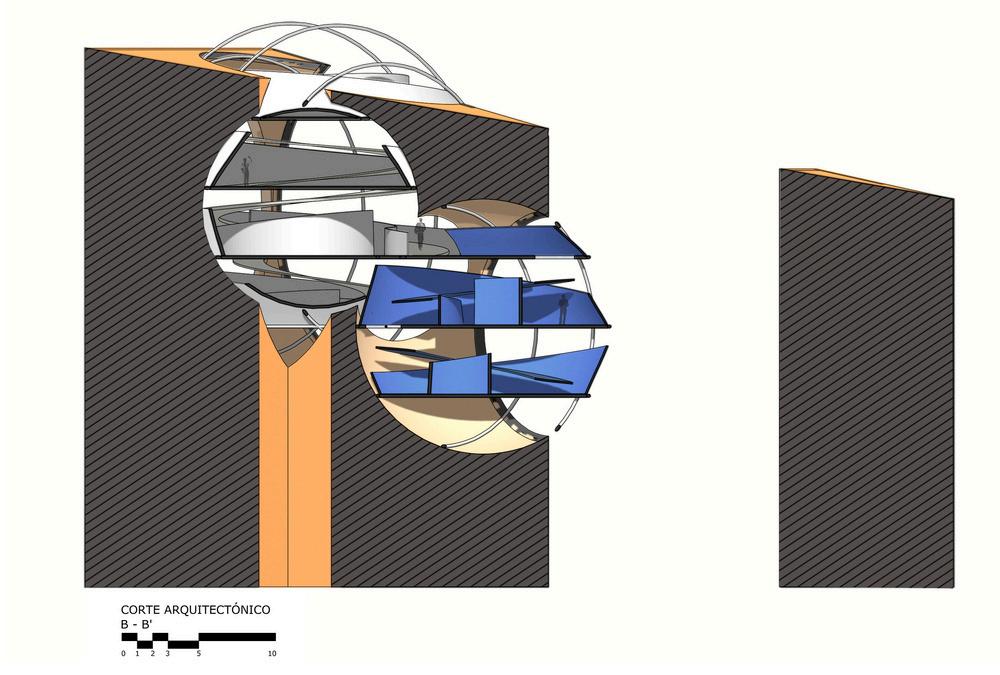

PLANIMETRIA /

PLANIMETRIA

Nivel 3

PROYECTO CASA MOURA

Descripción

Loe elementos desde los cuales parte este ejercicio, es el análisis simultaneo de un referente y el de un terreno real, con la intención de comprender, como los elementos de la forma y la función se vinculan con el entorno y en base a este se sintetizan los principios que regirían la nueva composición orientando la forma en que esta se debe incorporar a su contexto y a un tipo de usuario especifico, con la intención de beneficiarse de la forma del terreno, el clima y la fitotectura logrando así un espacio funcional, cómodo, agradable y que pueda ser sustentable bioclimáticamente.

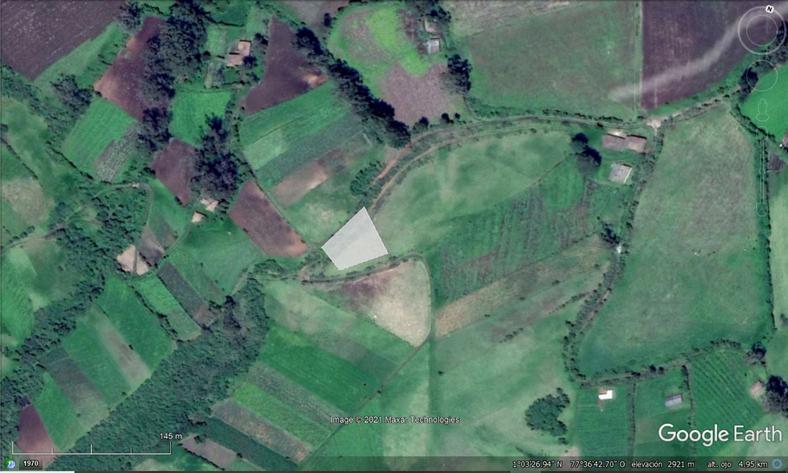

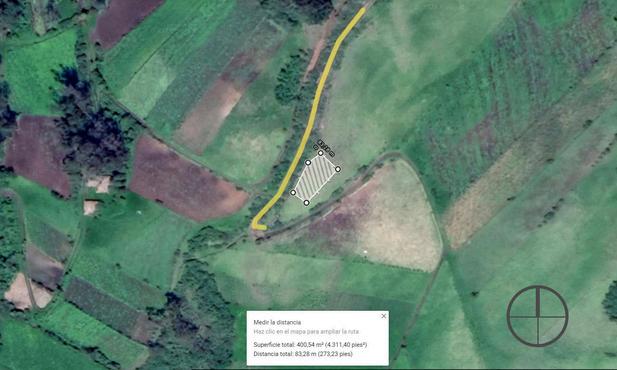

LOCALIZACION

VEREDA LA FLOR, TÚQUERRES, NARIÑO

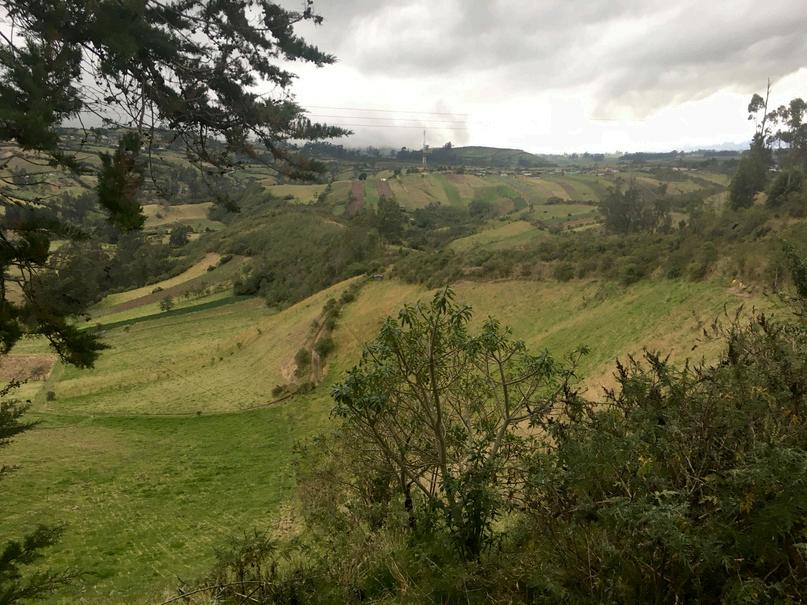

Este sector se encuentra a 3.2 km del casco urbano , a 2921 m.s.n.m, con una temperatura promedio en la mañana entre los 13° y los 17° C, en las noches puede descender de los 7°C a 1°C.

lo ap p j las grandes praderas y colinas que se despliegan por todo el valle donde pasa el rio chillanquar, bordeado por una variedad de arbustos y arboles com eucalipto, pinos, acacias, capulí etc aspectos que ofrecen un gran ca pasividad y un estado de plenitud a l qu experimenta.

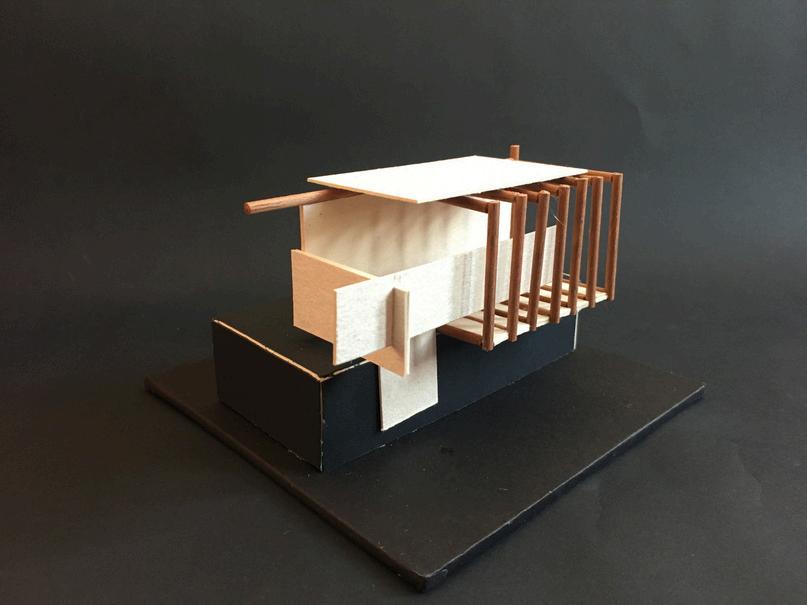

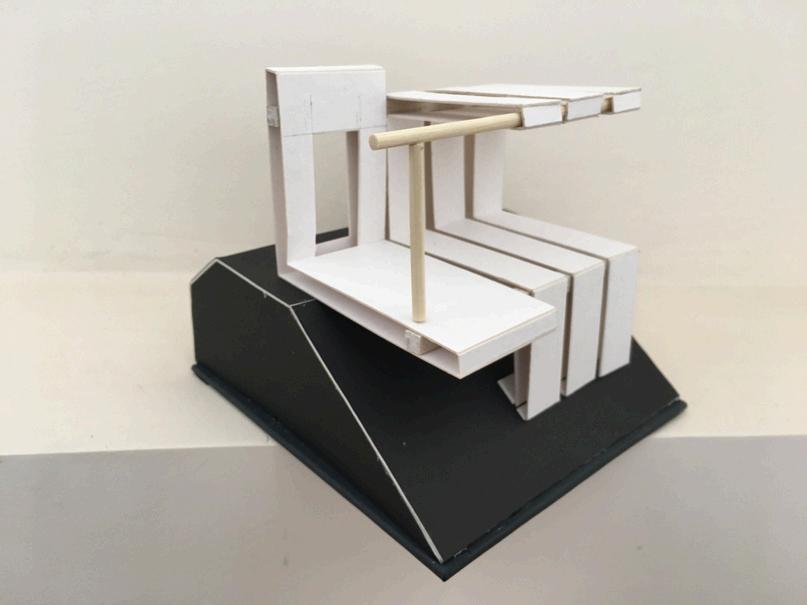

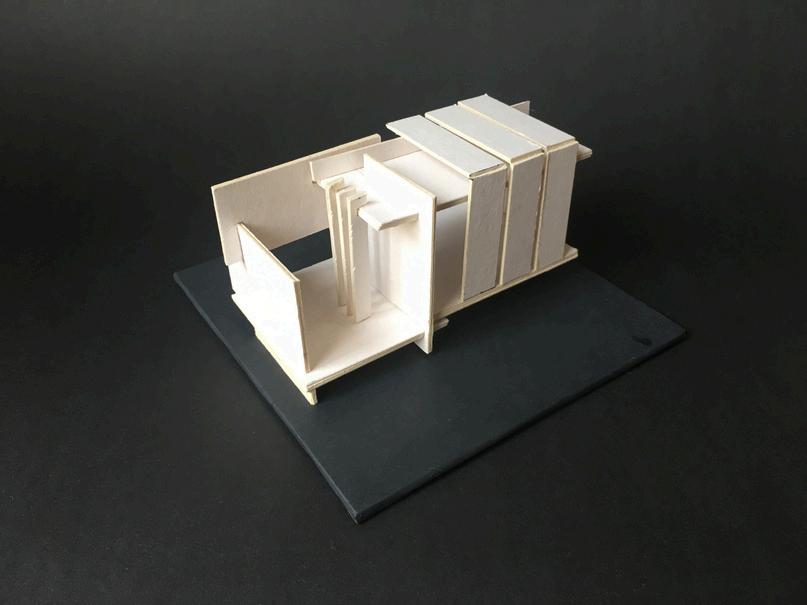

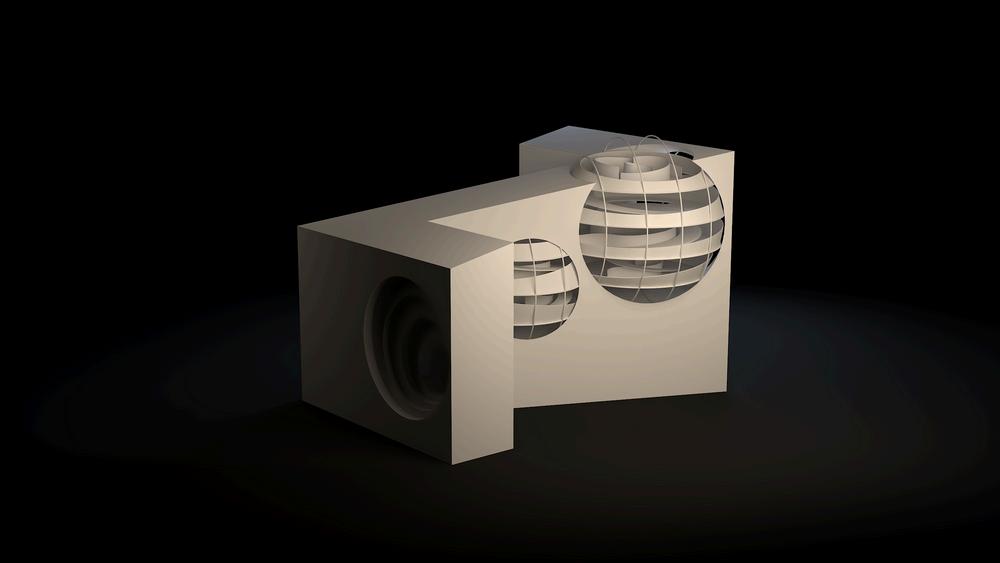

Maqueta fusión

COMPOSICION

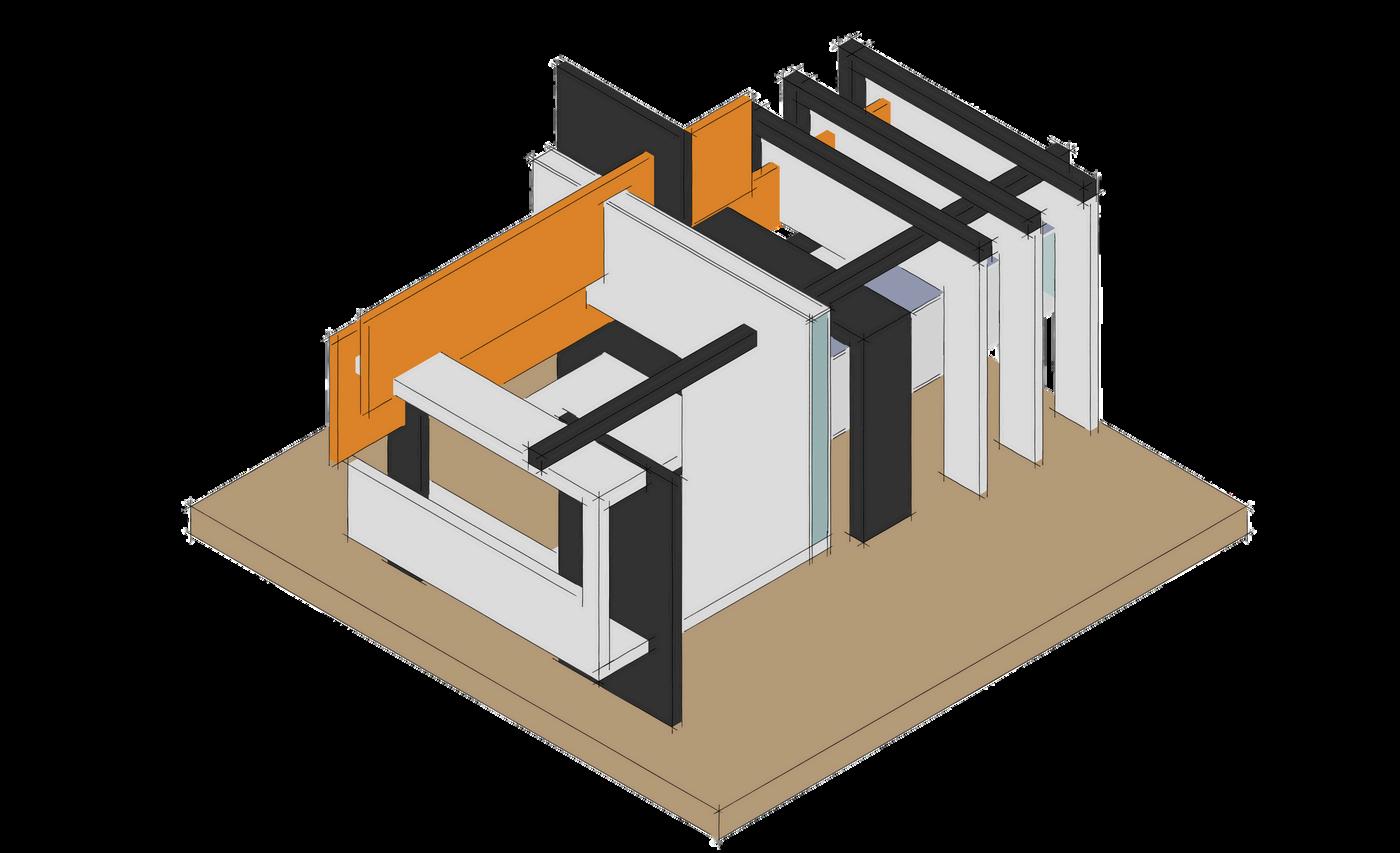

MAQUETAS ORIGEN

Estructural Objetocontexto Elemento

Es el resultado de la interpretación y conjunción de los anteriores elementos, rigiéndose principalmente por el equilibrio desde donde cada parte se comunica con otra, generando varios apoyos que permiten estabilizarse y a su vez generar un efecto anti gravedad Cargar

Envolver penetrar

Equilibrio

Axialidad

Penetrar

Ritmo Cargar

Equilibrio Malla

Asimetria

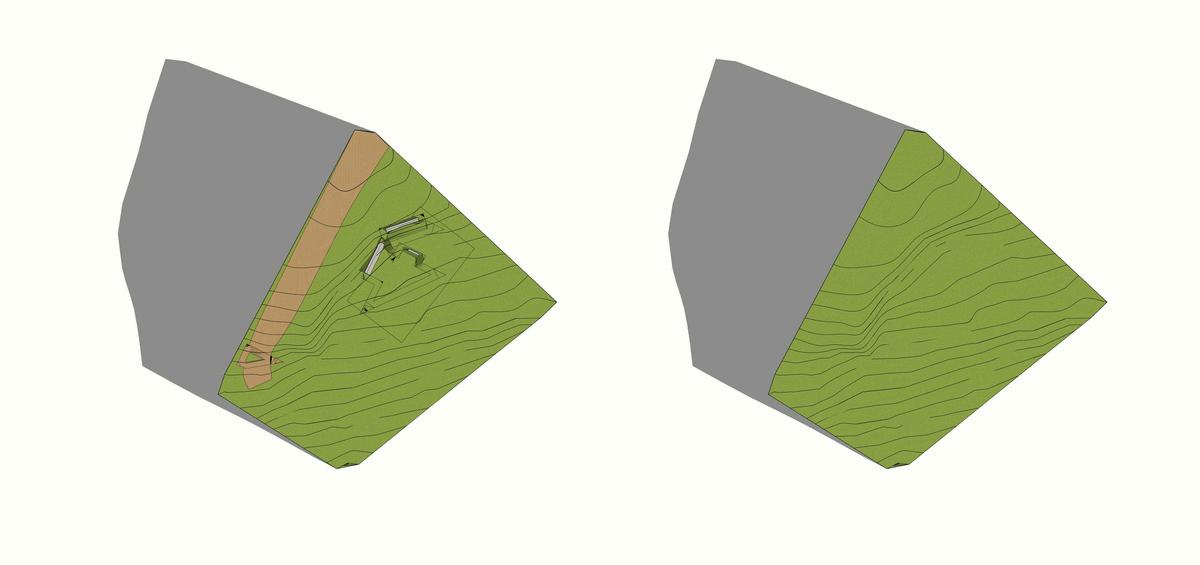

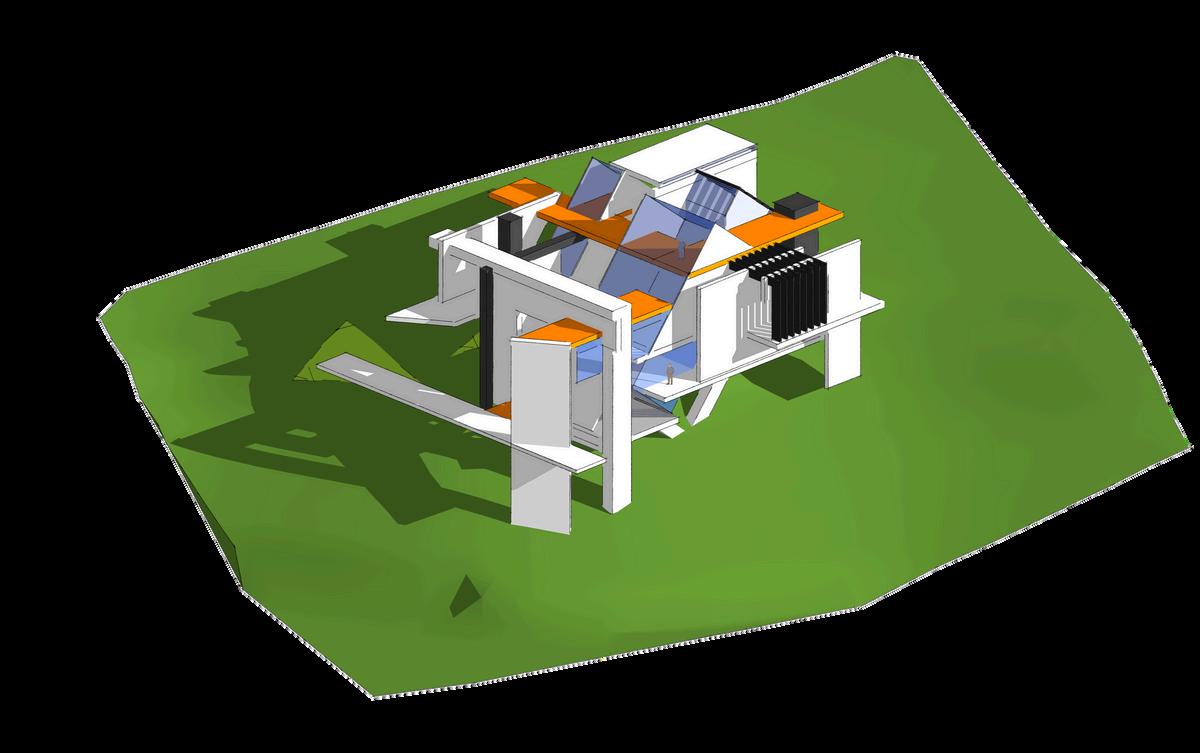

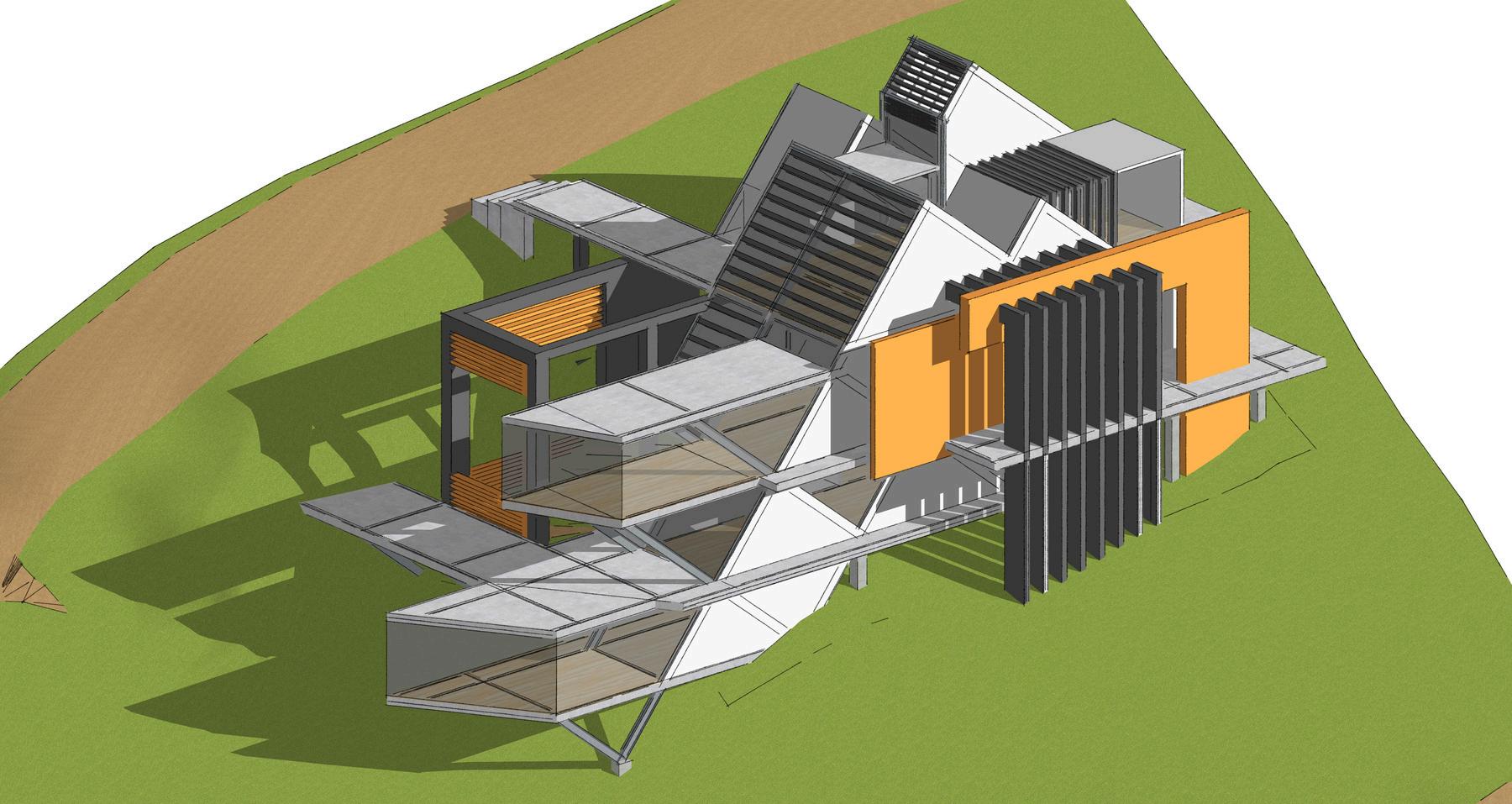

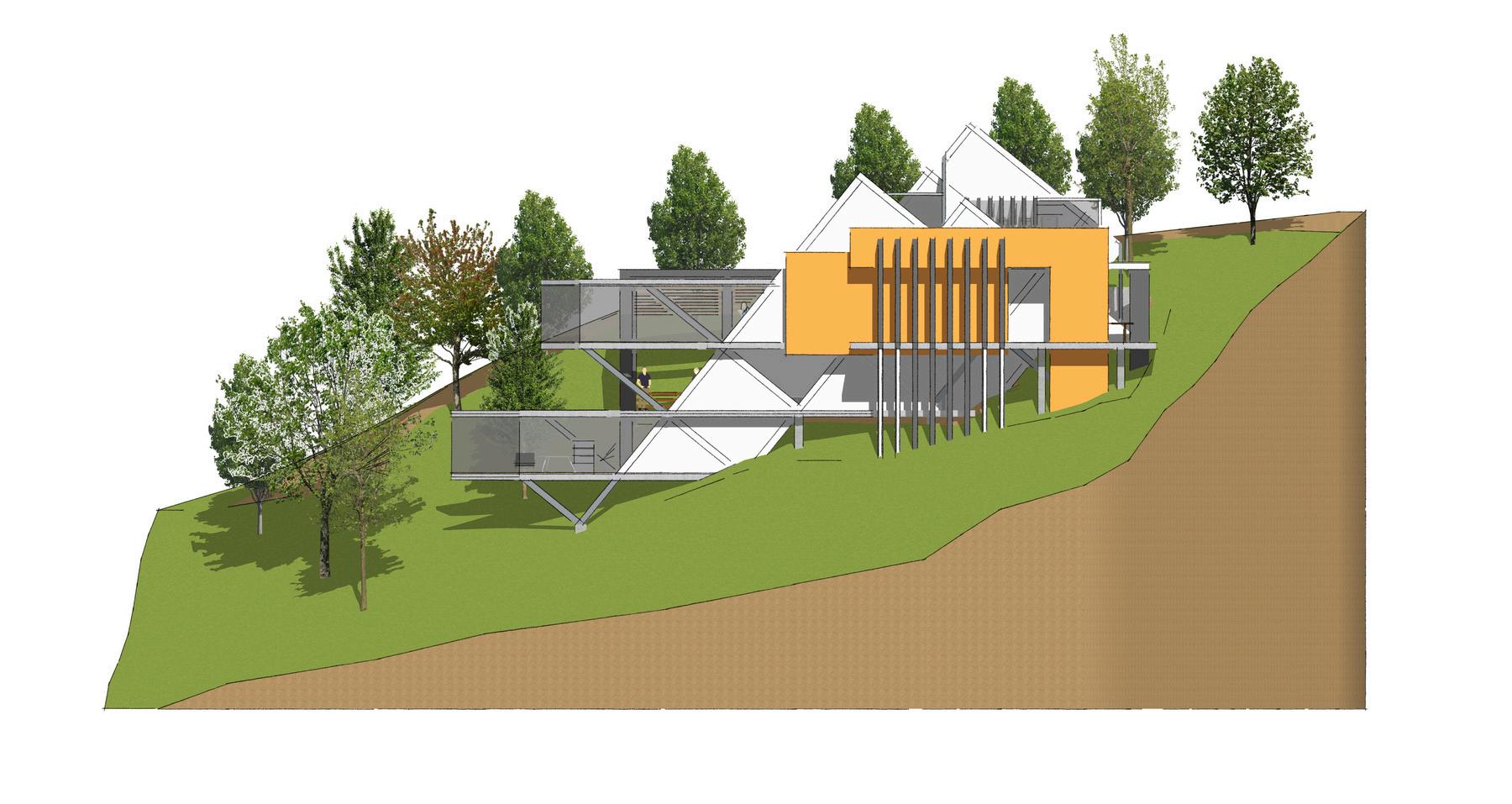

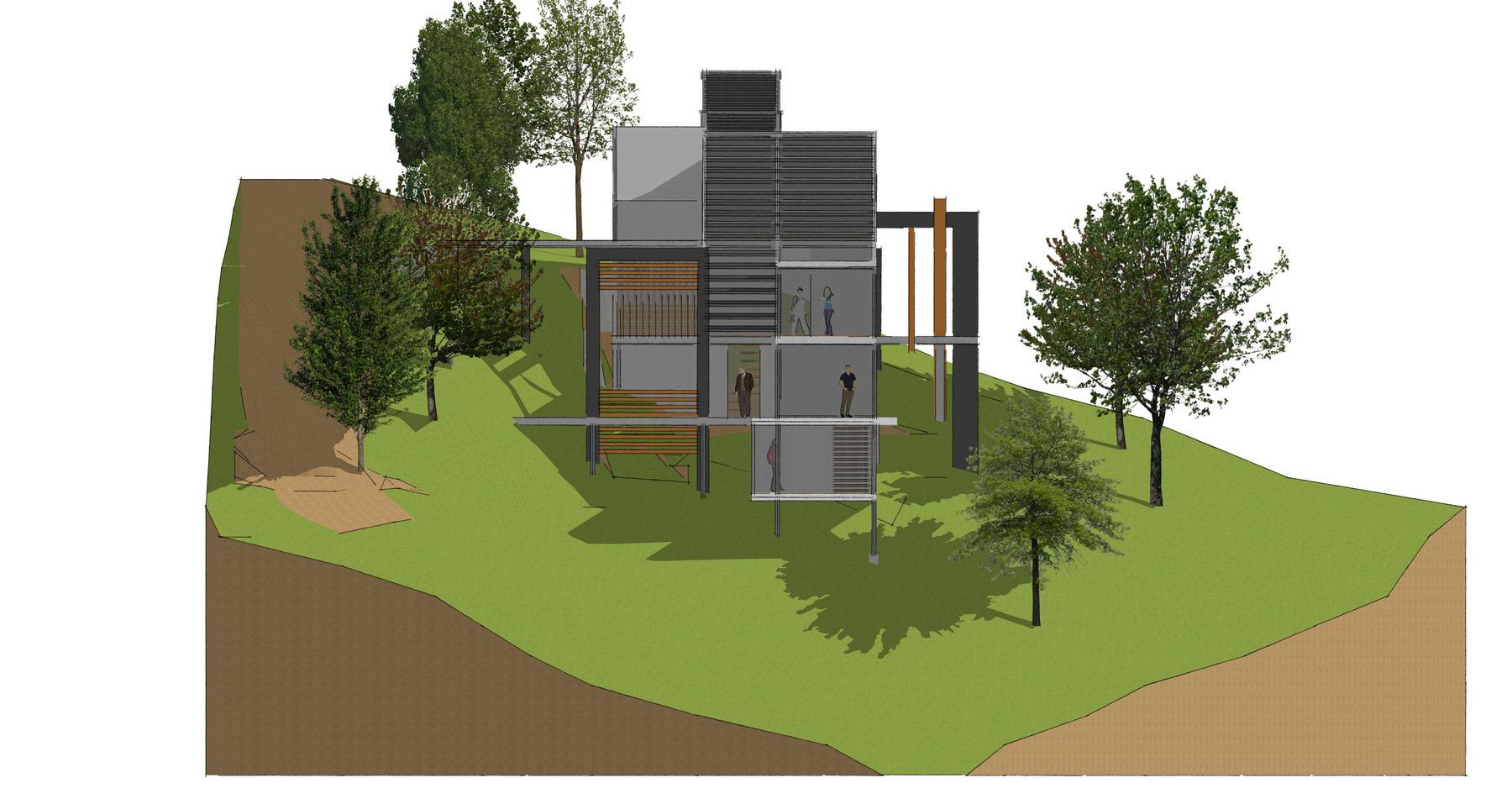

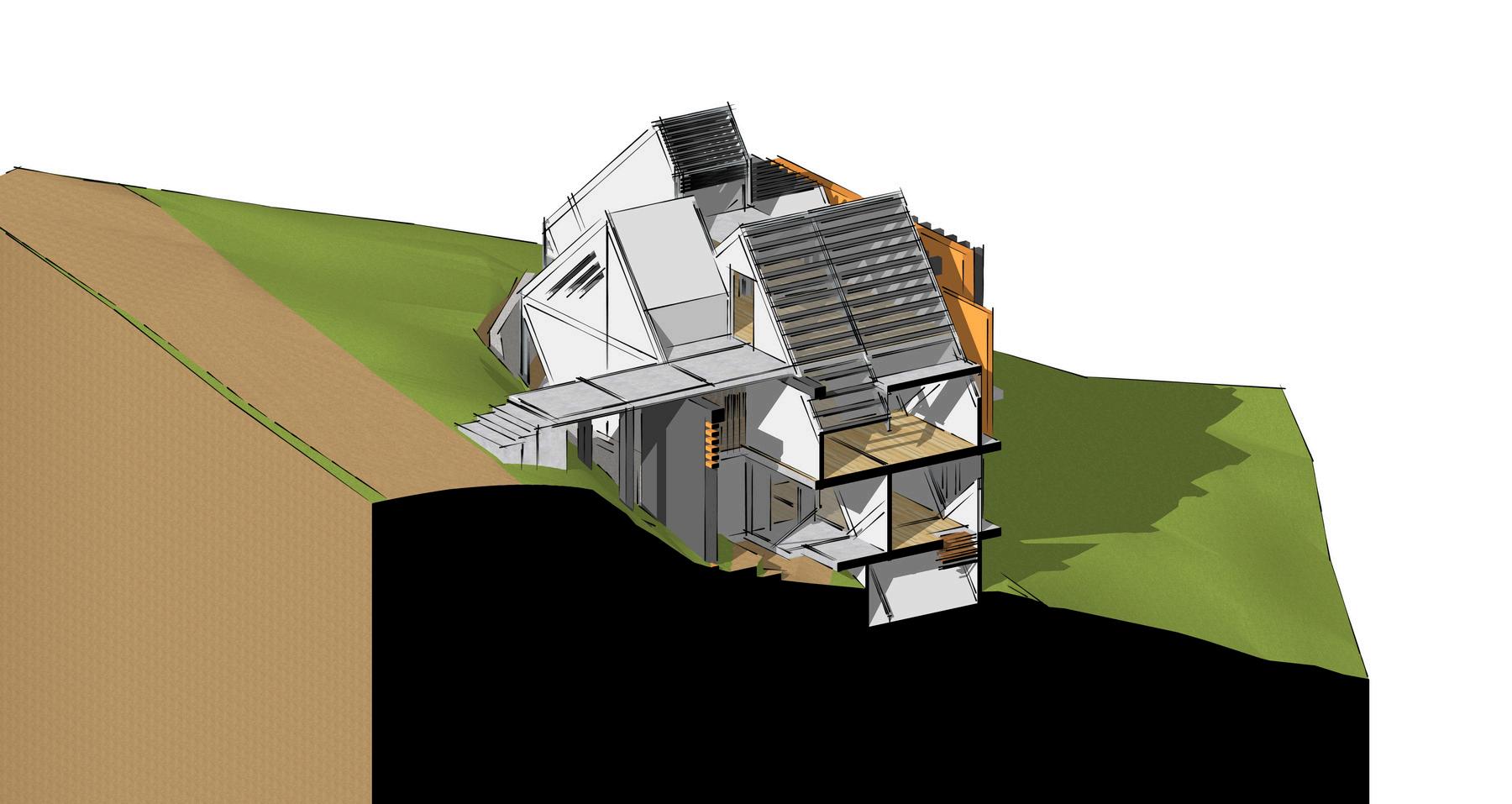

IMPLANTACION AL TERRENO

MAQUETAS FUCION

Terreno

Accesibilidad

Este se desde la parte noroeste por un camino rudimentario a 200 mts de la via , el recorrido esta por un descenso a uno 50 mts

El volumen sustraído se hizo por niveles para no dañar la topografía del terreno , logrando adaptar parte del tercer nivel a este, en el cual no sobrepasa el contorno de la misma figura, evitando formas cuadrada o rectangular que fueran demasiado invasivas l t

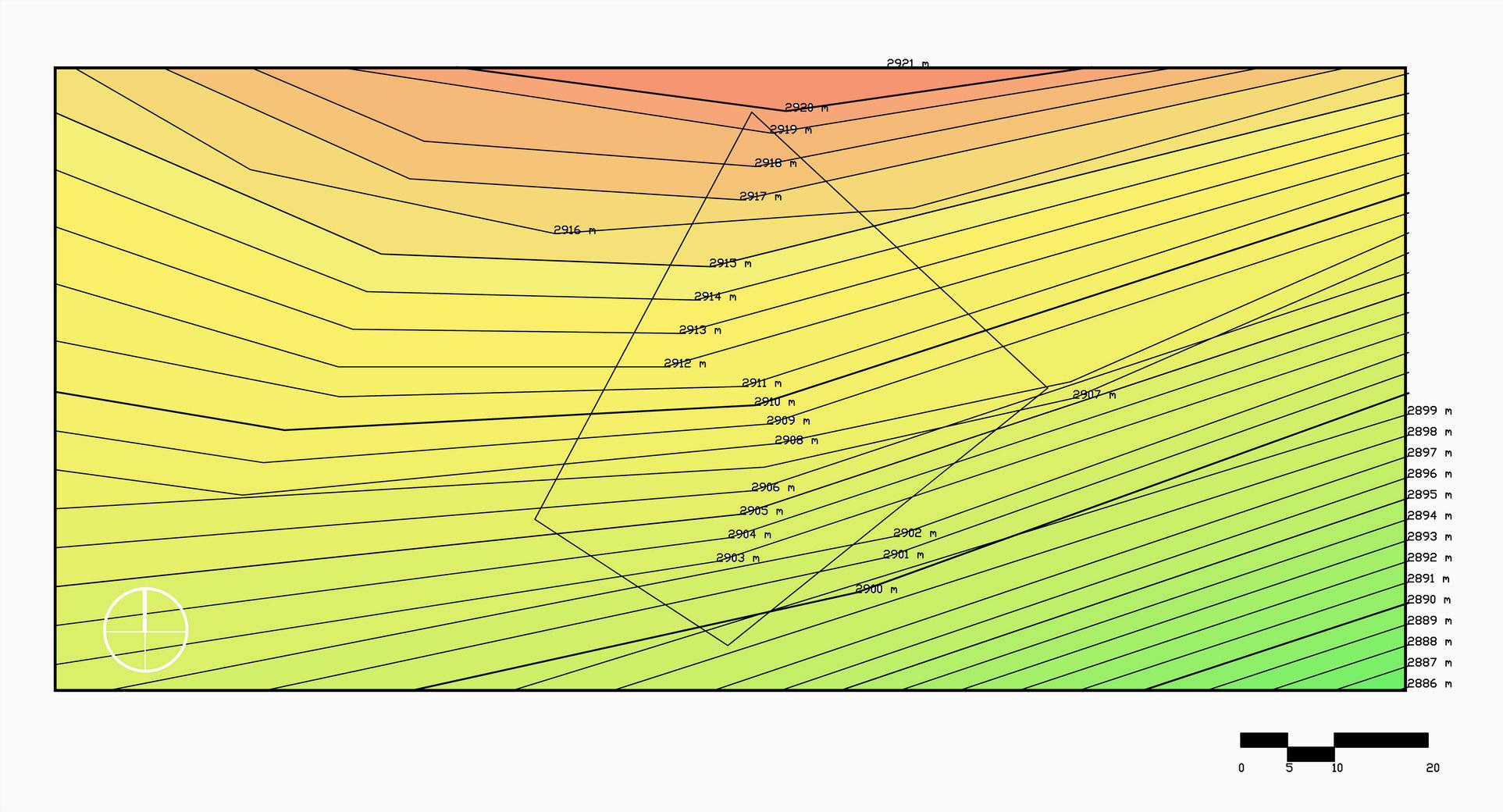

Pendiente regular, cerca a los 1000m2, tiene una pendiente del 40% , por lo que era necesario generar una terraza para que la parte de la base del terreno , quedara incrustada en este, sin requerir una gran sustracción de material. Vientos predominantesdel

Orien

El proy la supe asía el permit durante el día y la tarde.

Los planos de la fachada rematan o cubren el que le siguen por lo que el ingreso de brisas es restringido, manteniendo un equilibrio entre el grado

Captación directa

Ventilación cruzada

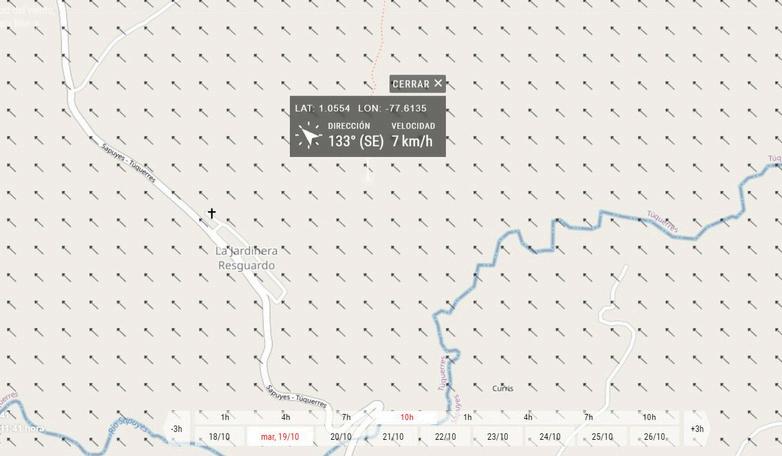

Esta se genera por las brisas que llegan del sur e ingresan por el pasillo del tercer nivel , encontrándose directamente con el espacio que vincula cada uno de los niveles, lo cual facilita su distribución por todo las áreas, saliendo al final por una rejilla en la cubierta.

Esta se genera por las luz que ingresa por las ventanas que se ubican, en cada una de la fachadas, sin embargo se priorizan las de la cubierta que son mas amplia, las cuales también regulan su ingreso por celosías.

Acumulación directa

En la parte interna , se recubrió el suelo de madera, lo cual lo que ayuda a captar y acumula el calor del día para luego cederlo en la noche.

Ladrillo

USUARIO

Dr. Manuela M. Veloso

12 de agosto de 1957(64 años) Lisboa, Portugal

Educación: Universidad Carnegie Mellon.

Directora de JP Morgan AI Research profesora de la Universidad

Herbert A. Simon en la Facultad de Ciencias de la Computación

Conferensista y escritora

losas

Cristal

Empleado para cubrir lo vanos y cubiertas, ya que por su cualidad traslucida , pe dire

utilizado para todo lo mampostería, es ideal para climas fríos , debido a su alta capacidad térmica,.

Concreto

hace parte de las cubiertas , patios externos y también funciona de recubrimiento de muros sus propiedades térmicas ayuda a disminuir las subida o caídas de temperatura .

Necesidades habitador

Su trabajo requiere espacios amplios, con ingreso de luz natural, tenue que no incomoden a la vista, donde pueda establecer su laboratorio y los equipos que este requiera, que disponga de buena ventilación, de un ambiente confortable, que pueda ser subdivido por áreas

También debe contar con un espacio tipo biblioteca donde conserve su documentos.

Además de estos deben existir espacios que contraste con la carga laboral, cómo salas, terrazas, jardines, que permitan un contacto con el exterior. por ultimo son las áreas de descanso como alcobas que funcionen para la vida en pareja y otras dispuestas para la visita de sus hijos o huéspedes.

Espacio corazón

laboratorio

Biblioteca

Espacios públicos

sala jardines patios comedor

Sala de cine

Espacios privados

Alcoba esposos

Espacios de servicio

cocina

baño

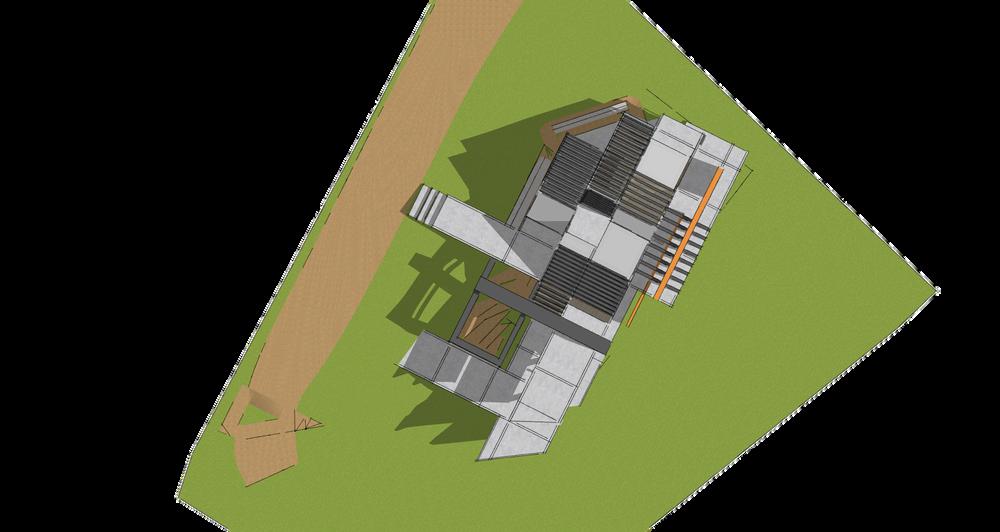

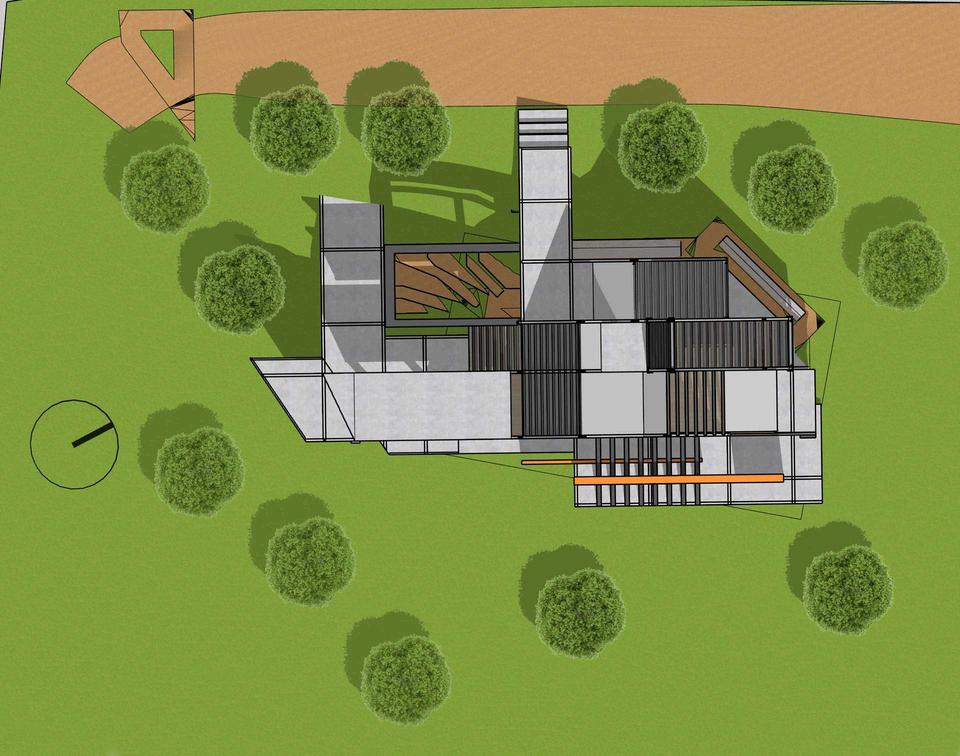

Emplazamineto

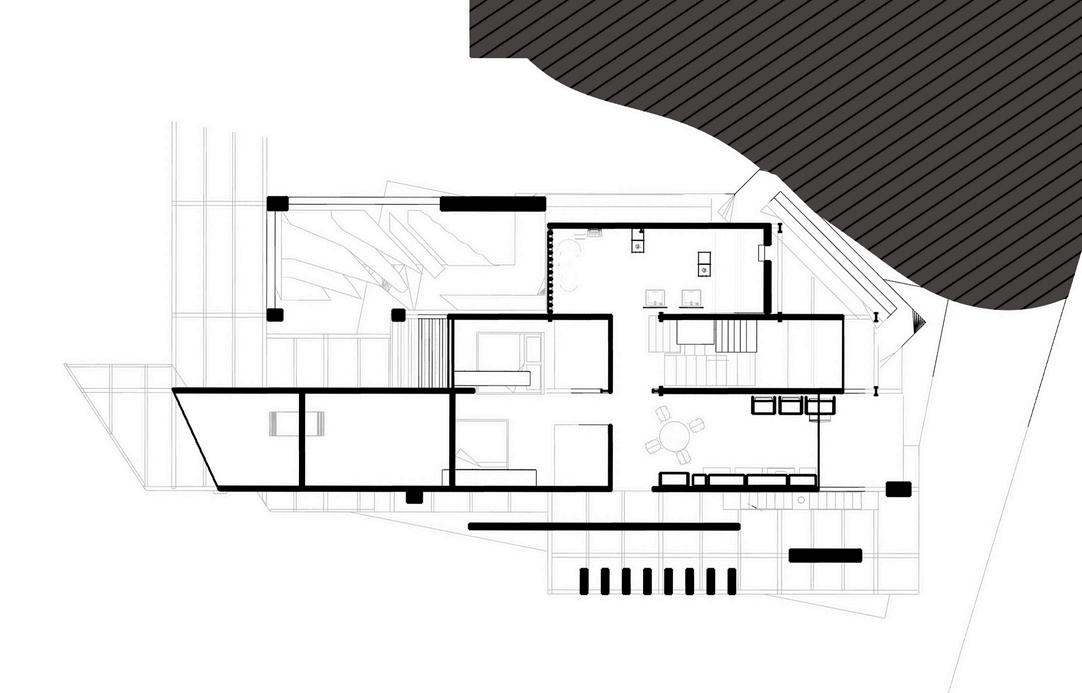

PLANIMETRIA

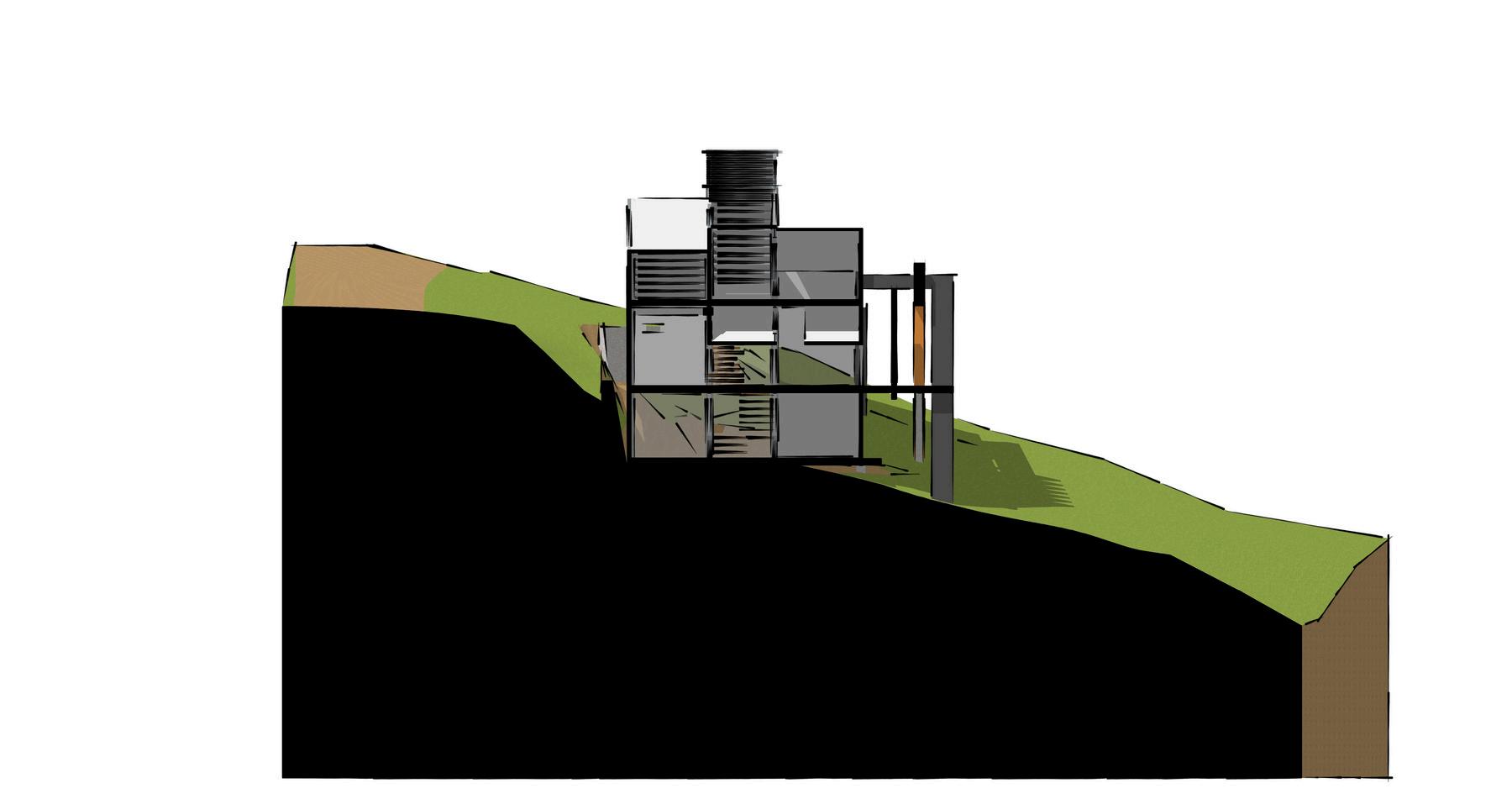

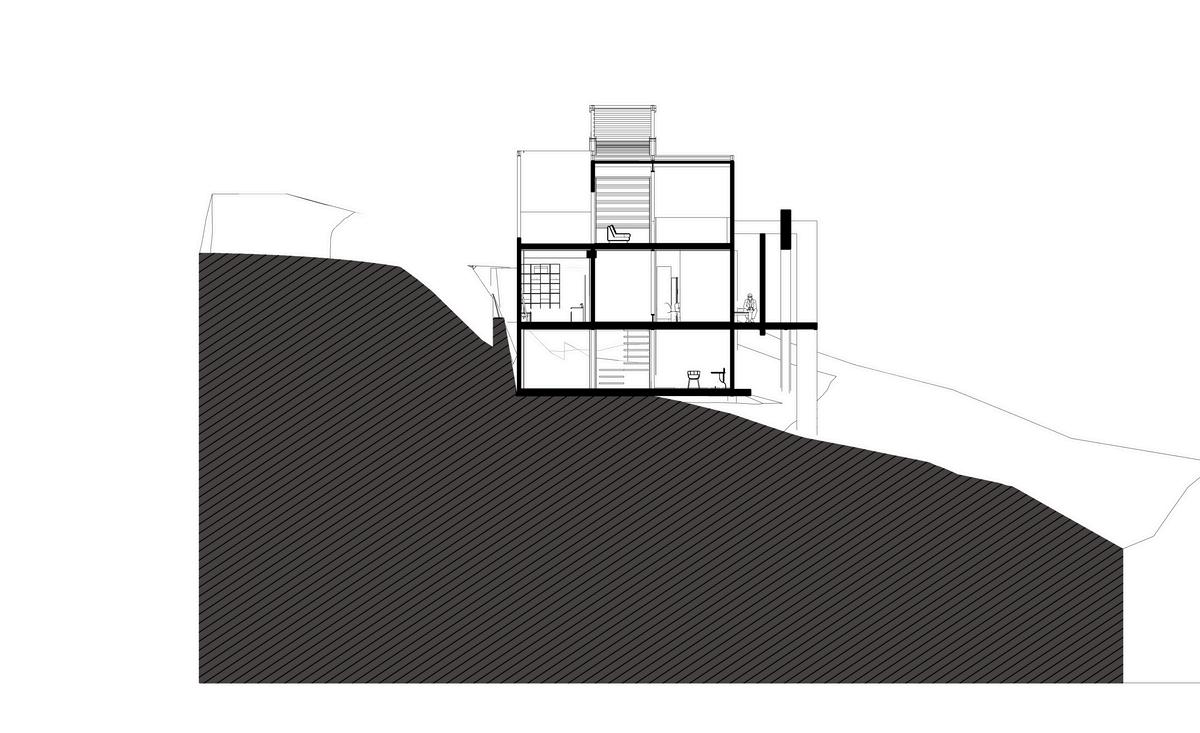

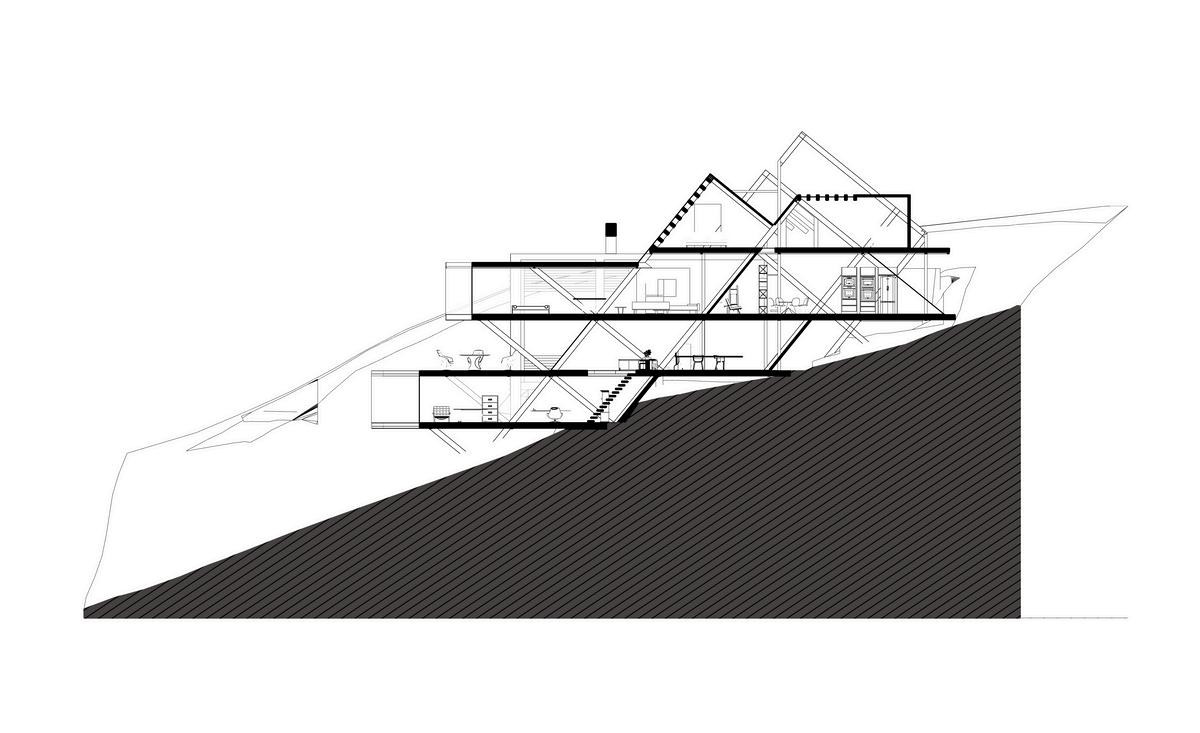

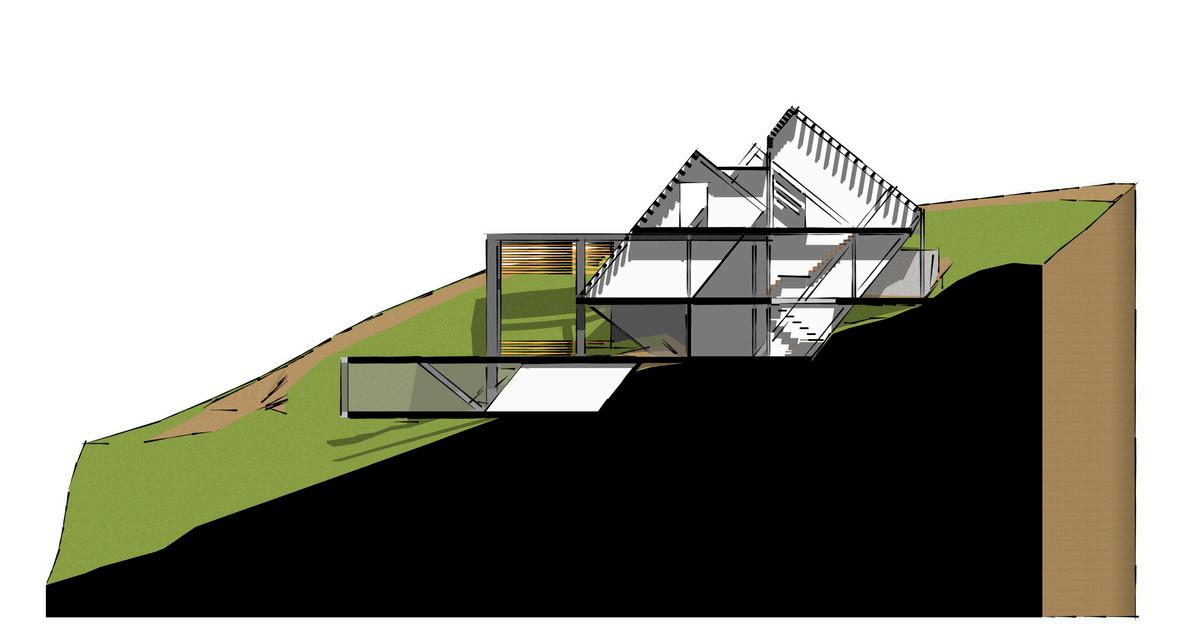

Corte longitudinal

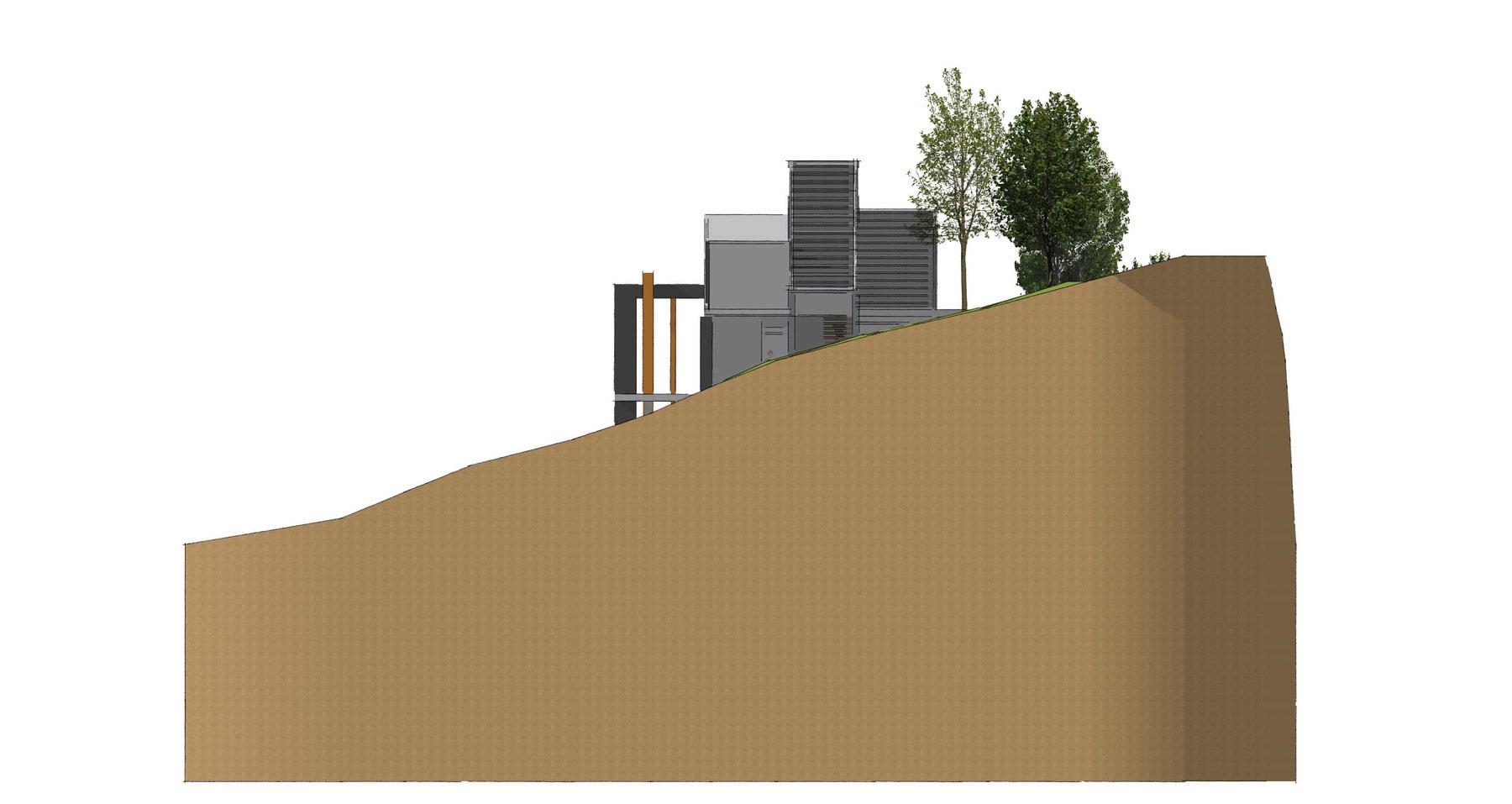

Corte transversal

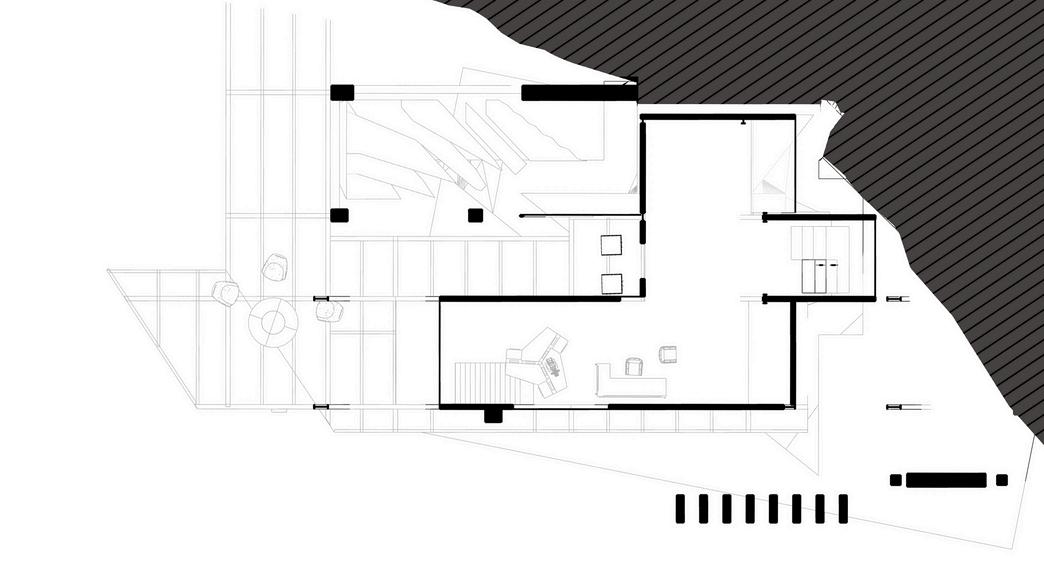

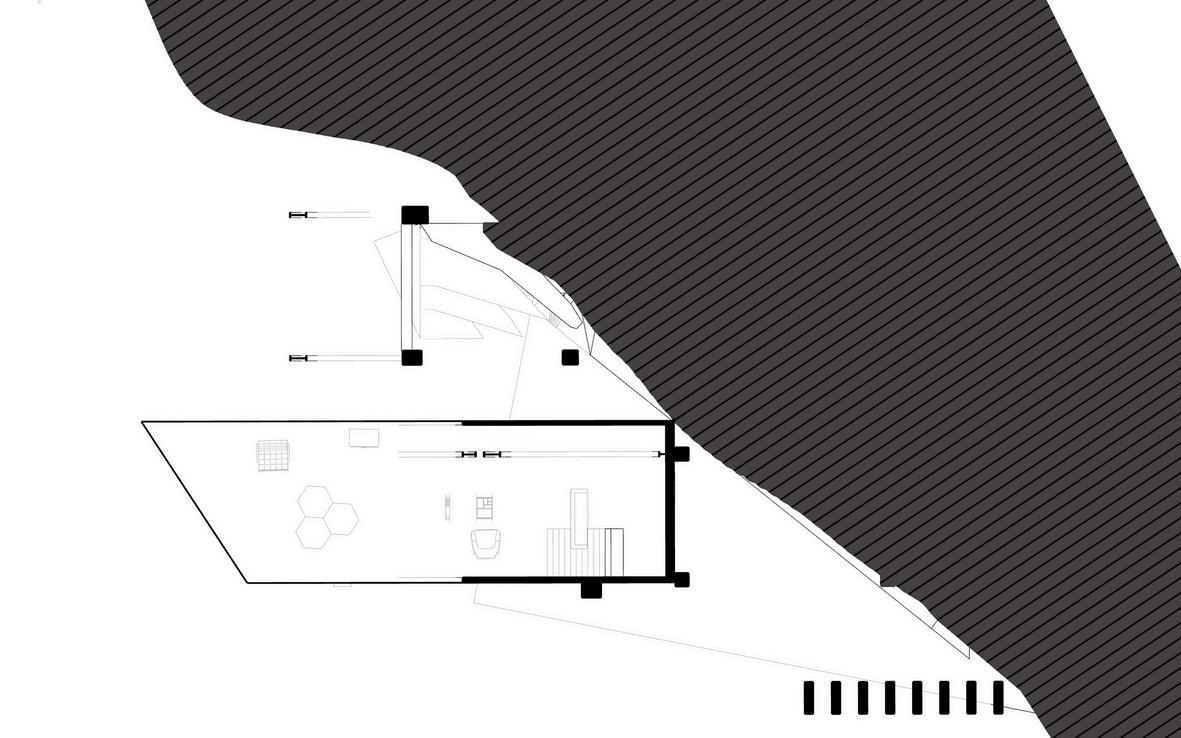

PLANIMETRIA

planta3

planta4

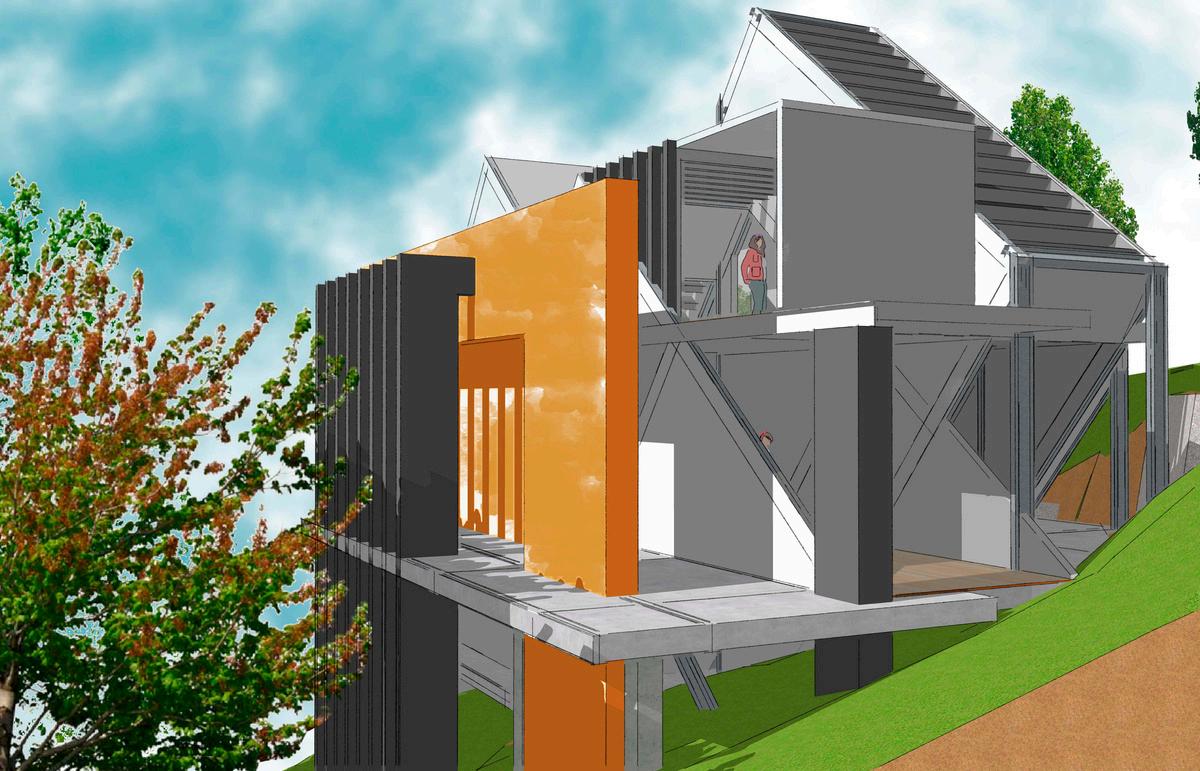

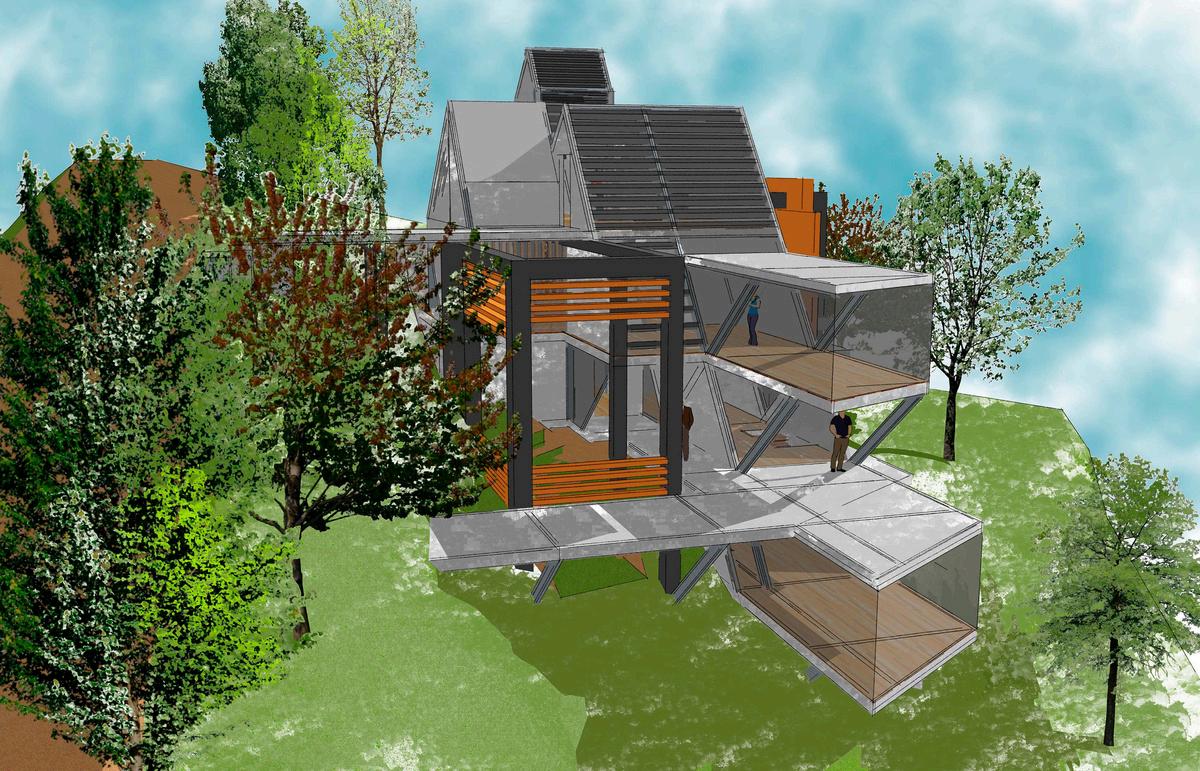

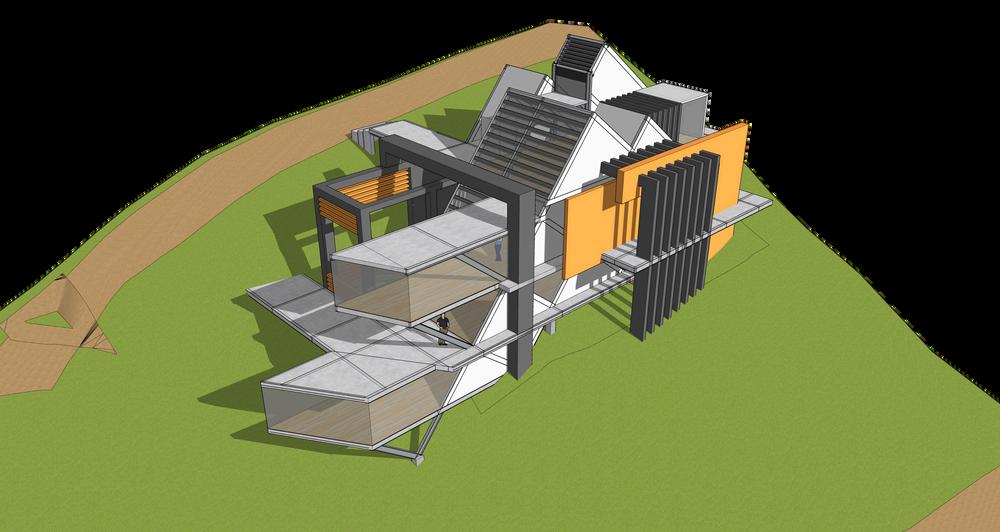

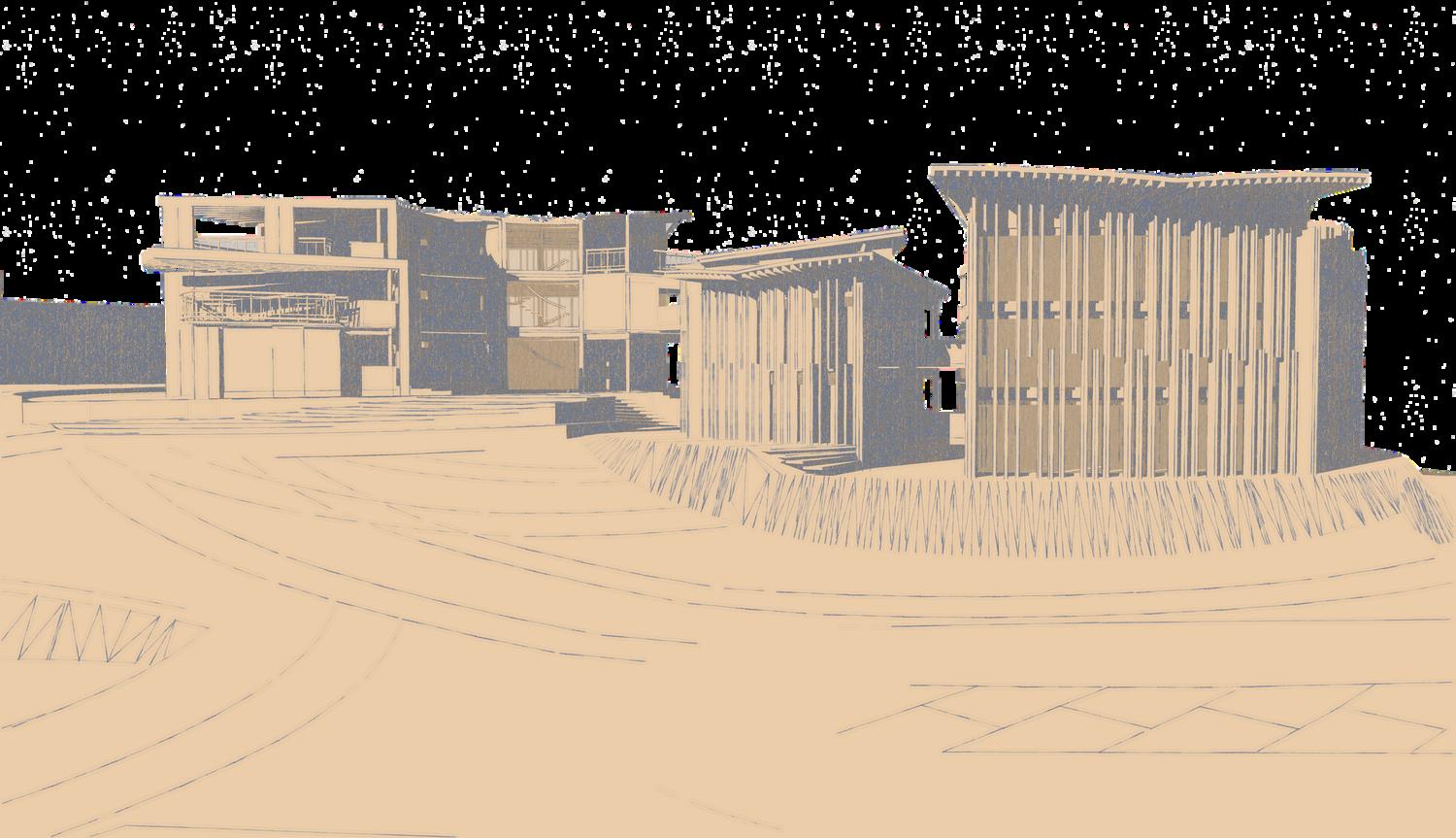

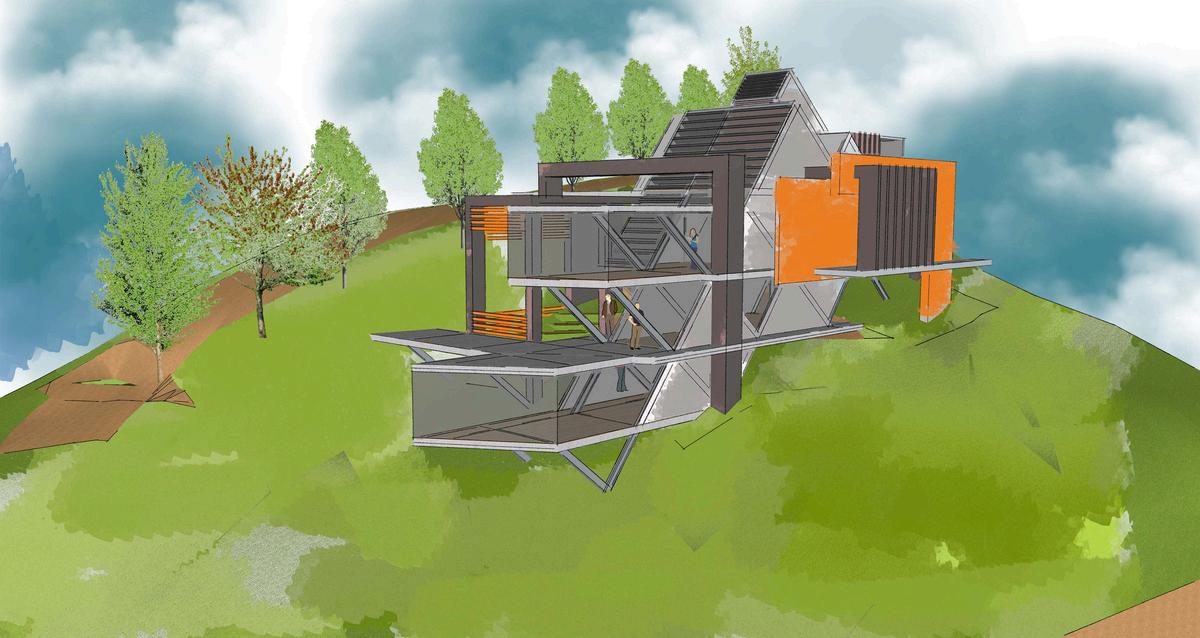

Perspectivacónica

HOTEL BOUTIQUE GRAY

Descripción

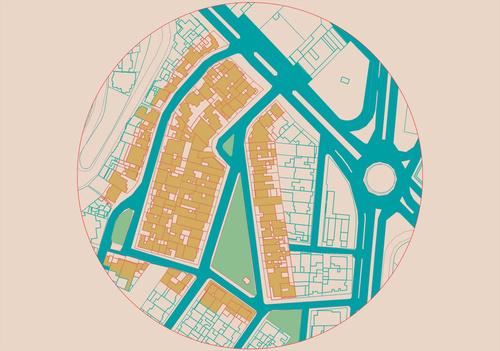

Este proyecto, parte del acercamiento a la unidad urbana mas pequeña que es la calle, del análisis de un barrio de la ciudad de pasto en este caso el Dorado, del cual se busca entender la manera en que se comporta su ritmo en cuanto peatones, vehículos, su fitotectura, su ubicación, aspectos sensoriales y desarrollo urbano, en base al cual se aportara a modo de solución algún de sus problemas a través de un proyecto de residencia, que genere otro tipo de actividad en el sector.

UBICACIÓN

Pasto-Nariño

BarrioelDorado

Coordenadas:N1°13'29.527''

O77°17'13 918''

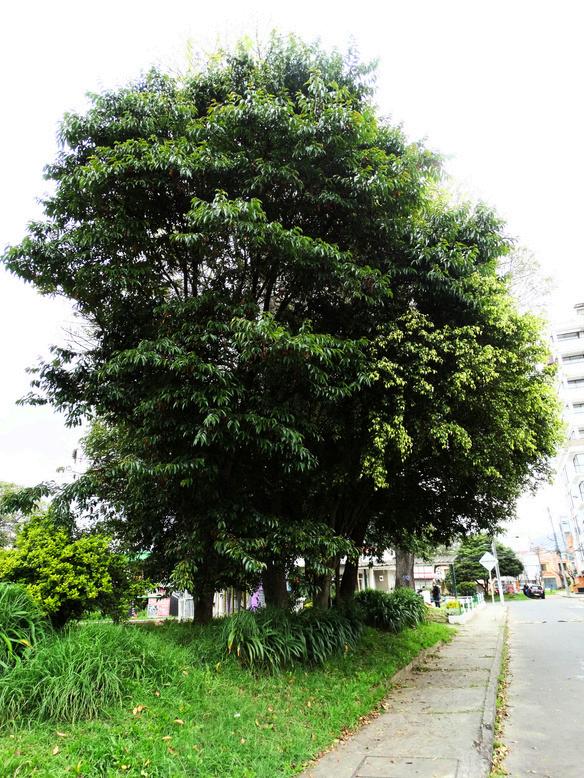

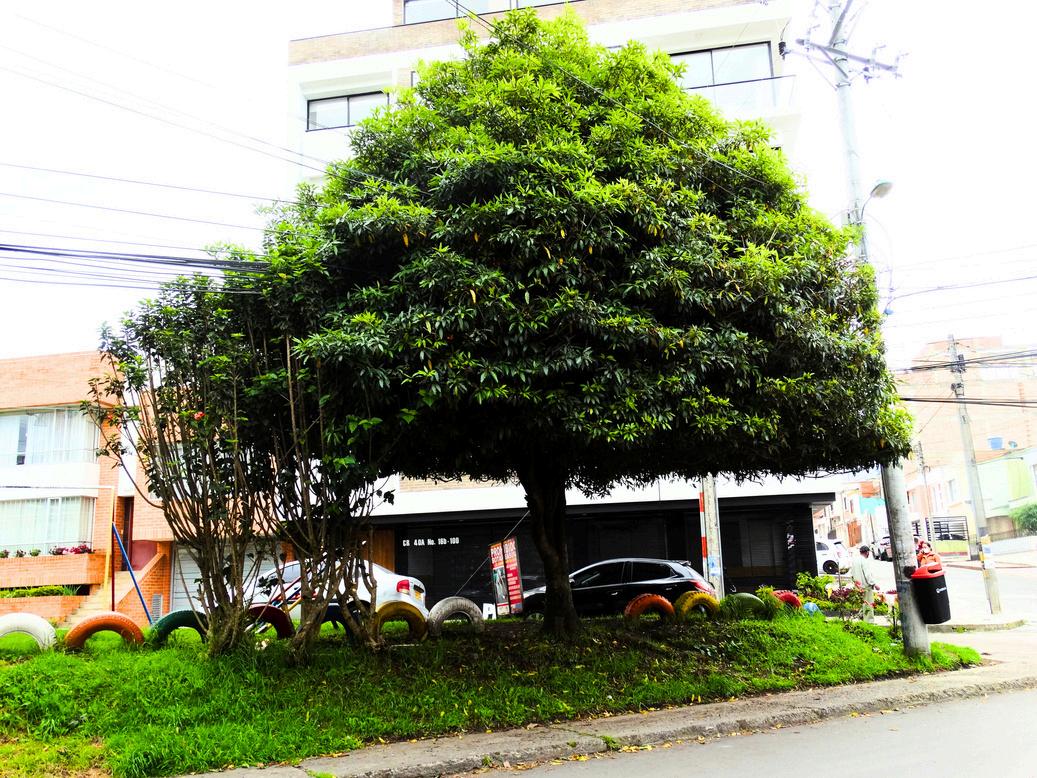

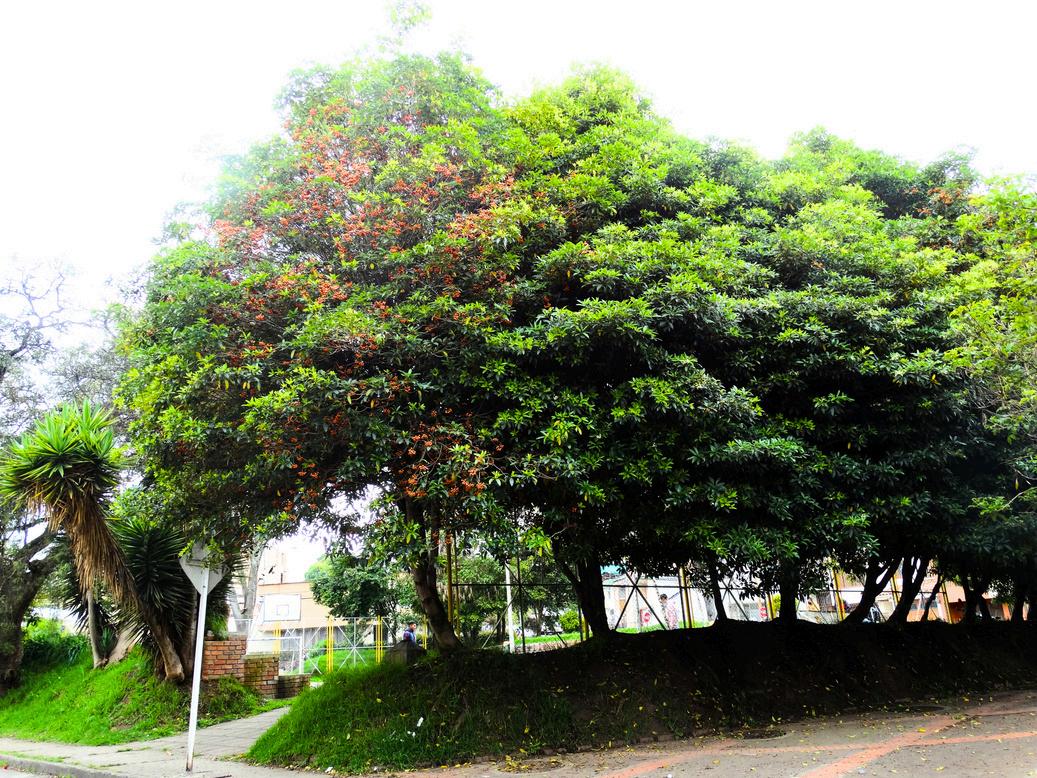

Fitotectura

Olvodulce Robleblanco Quenepa Yucateco

Secaracterizapor predominacióndeantejardnesy enelparquearbolesdecas 6 mts

Se ca de

Temperatura

la temperatura máxima promedio d más de 17 °C. El mes más cálido del año esen marzo, con una temperatura máxima promedio de 16 °C y mínima de 9 °C. La temporada fresca la máxima promedio diaria es menos de 16 °C. El mes más frío es julio, con una temperatura mínima promedio de 7 °C y máxima de 16 °C.

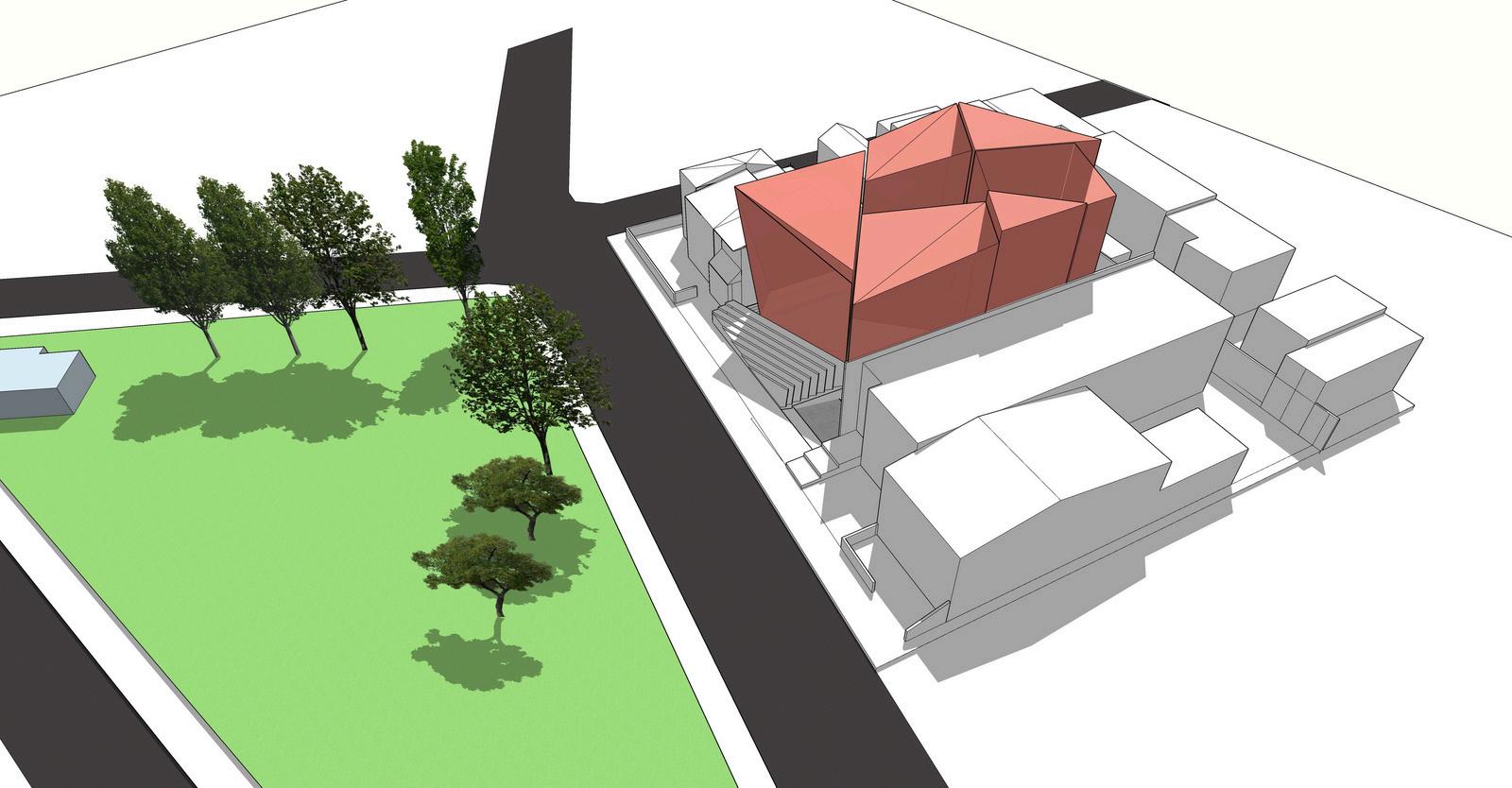

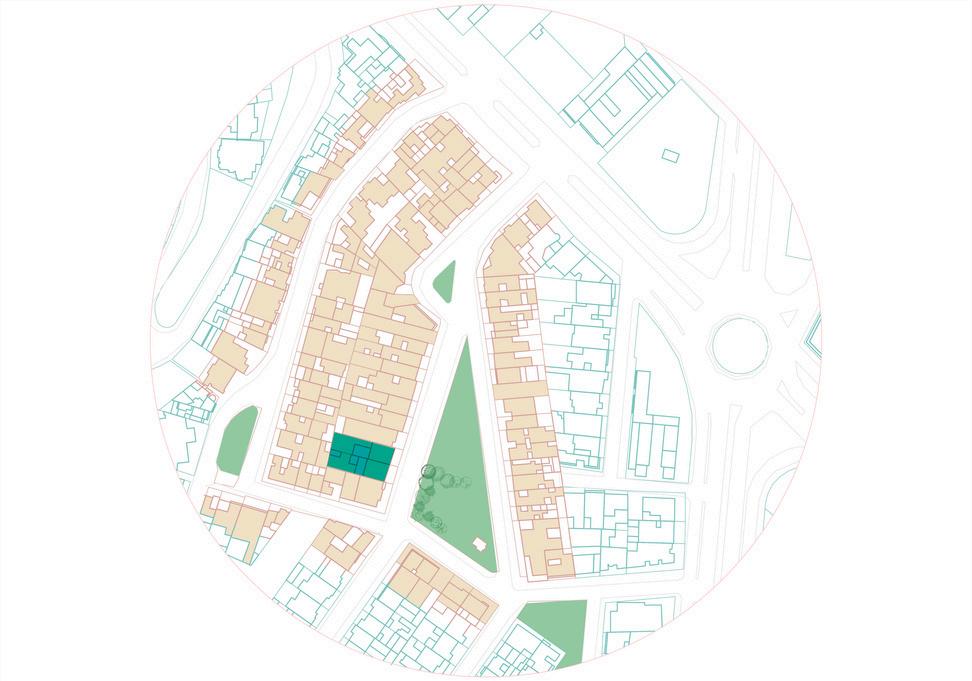

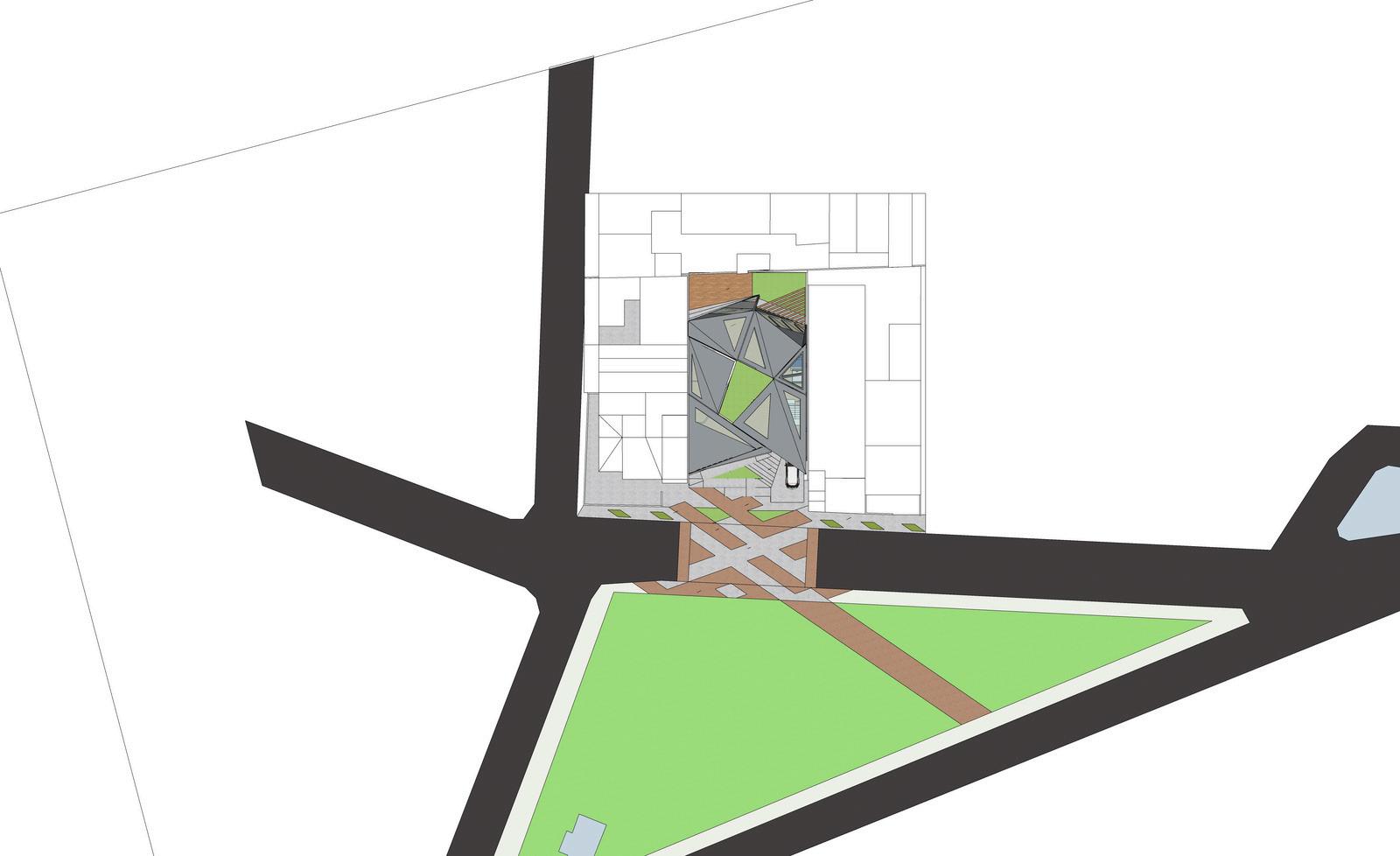

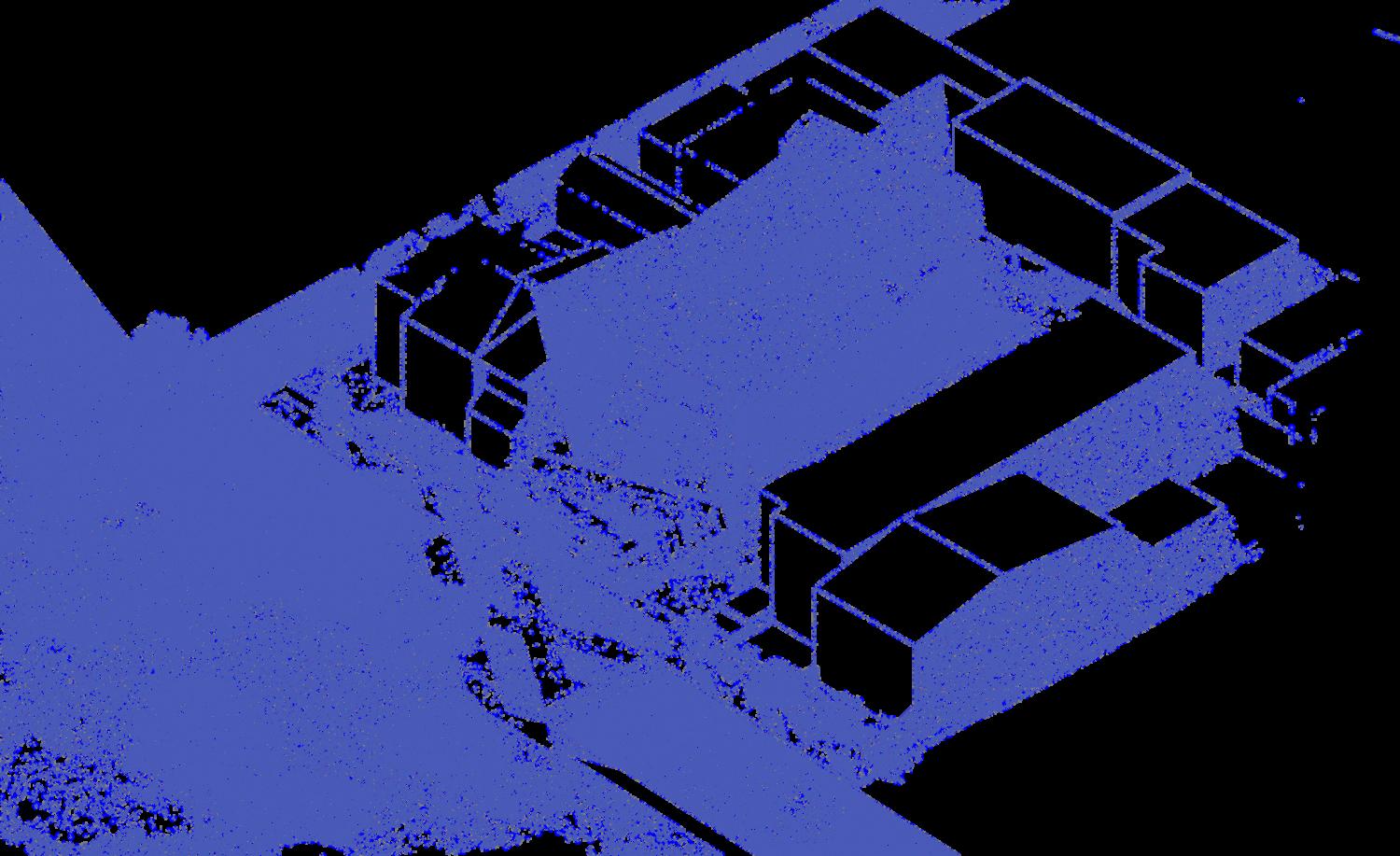

ACERAMIENTO AL LOTE

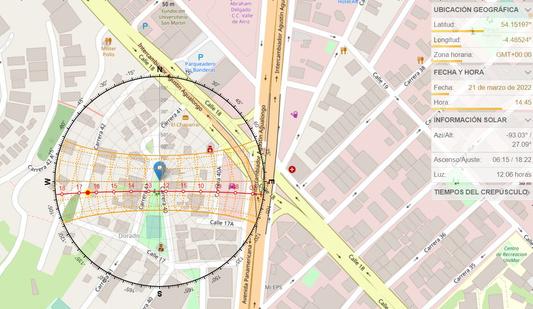

Para la selección del área de oportunidad se consideraron varios aspectos como el geográfico procurando aprovechar el asoleamiento y las brisas de la ubicación, por parte de la Tipología del sector en cuanto alturas y fachadas se busco un contraste que resaltara el proyecto que saliera de la ortogonalidad y casa costumbrista predomínate que junto con el factor del emplazamiento se pudiera incrementar el flujo de peatones con un punto de interés, razón por la que que se seleccione unas se sus calles secundarias que se conectan con la principal donde se contactan varios de los recorridos y la mayor zona verde del sector que es su parque con una fitotectura muy marcada.

Pisos de sector max 4

3 metros de retroceso Índice de ocupación del 70%

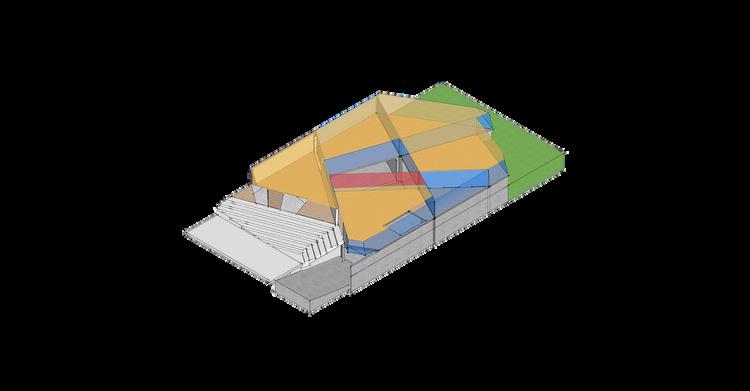

COMPOSICIÓN

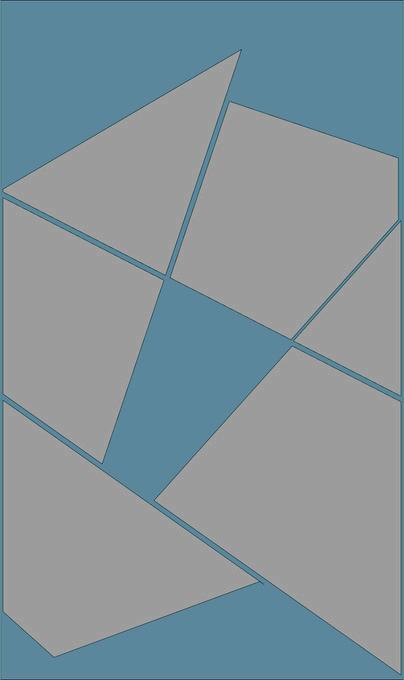

CONCEPTO LA PIEDRA

Definición: latín petra, es una sustancia mineral dura y compacta, es decir, de elevada consistencia.

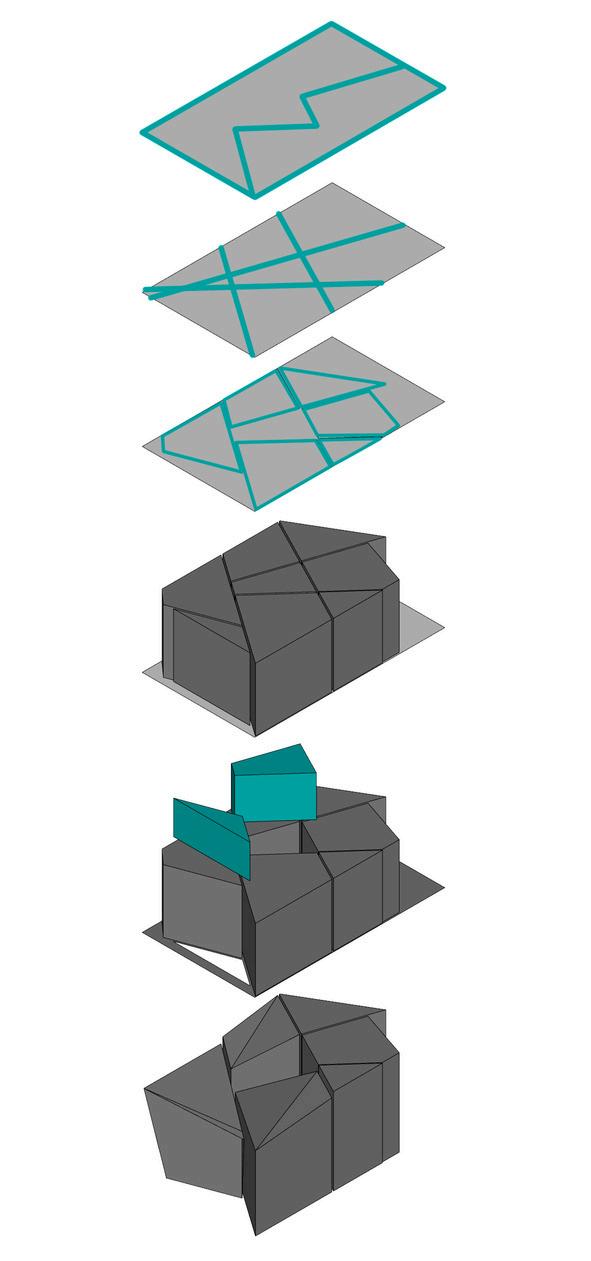

La composición se genera a partir de concepto lleno y vacío , por lo que se implemento un tipo de malla que permitiera transformar el plano, trata de utilizar varios ejes que rompen y generan un tipo de volúmenes de aspecto macizo , fuerte y resistente cualidades propiedades de la piedras, como lo es también su geometría prismática, con la cual se juega mas adelante, para generar diferentes caras traslucidas con la intención de introducir la luz al proyecto,.

Diagonalid

Se observa tanto como alzados, e que la rigidiza

Jerarquía

Elemento ordenador de toda la obra Malla

Elespacioconformadoporelvacío enelinterior,lograquelos espaciosloenvuelvayordenaen baseestos deigualmentelaobra

Asimetría

Se observa tanto como alzados, en que la rigidiza.

Centralidad

Se puede observar en el espacio conformado por el vacío que remata en la ultima planta en un jardín , funcionando como ingreso de luz principal al proyecto .

Un hotel-boutique, residencia donde puedan converger o presentar diferente artistas plásticos, igualmente que su diseño parte de un espacio cultural como lo es una galería.

Porque?

elsectorenelqueestamoscarecede quelogren rloqueun cería barrio publico y

la mayoría de espacios solo se separan por el quiebre de a misma forma Espacios contiguos

eria os por otro

TEMA HOTEL BOUQUE GALARIA

Este tipo de hoteles se dedican principalmente a brindar un servicio mas especifico y personalizado sobre un tema en particular, todas su instalaciones pueden estar ambientas o contener un espacio en particular que se dedica a este actividad, en este caso el hotel se enfoca en las expresiones d plásticas,

Rango de población: adulto entre los 2 adelante Usuario

Se enfocaría en personas que se o les atraiga el mundo de las art y sus diverso campos, por lo espacios se generaría a partir de la necesidades del artista y el espectador, sin cerrarse a otro tipo de usuarios que deseen acercarse a estas experiencias.

segundaplanta

Permanencias

Recorrdo

Recorridovertical

areassocalesprivadas areasprvadas areadeservivios

Primeraplanta

Elespacioesencialsedistribuyeentreloslostres

bloquespermitiendounmejorrecorridoyacceso alospatiosyvistas

acceso

Permanencias

Recorrdo

Recorridovertical

Lobby 67m2

Gaeriadearte152m2

areaspubica areasprivadas areadeservvos

cuartaplanta

eslaplantaquemasgozadelasvistas, porloquesedseñaronenespaciospara estar.

Permanencias

Recorrido

Recorridovertical

areassocialesprivadas

terceraplanta

seubicantresdelapiezasyunapequeña galería,quesepudeprestarparafuncionar comotaller.

Permanencas

Recorrido

Recorrdovertica

areassocialesprivadas areasprivadas

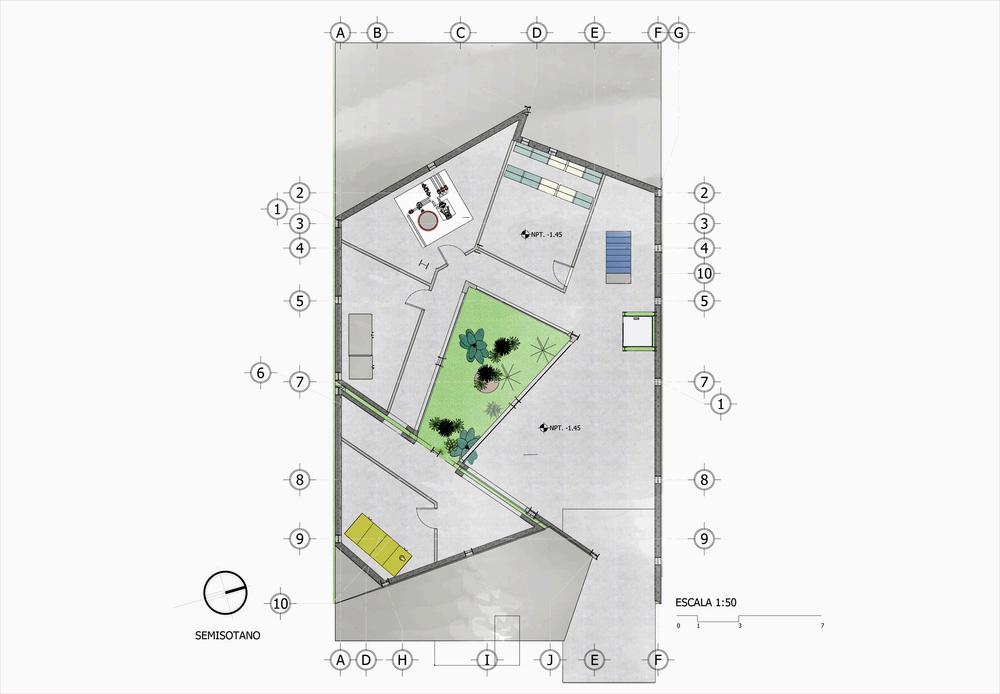

Semisótano

accesovehicular

Permanencias

Recorrido

Recorridovertical

Almacén26m2

Bombasdeagua30m2 cuartodemaquinas22m2

Plantaeléctrica30m2

Aredeabastecimiento62m2

Galeria

1patio

2bodega

3.cuartodebombas

4.Cuartoplantaeléctrica

5Areadeabastecimiento

6Areaderesiduos

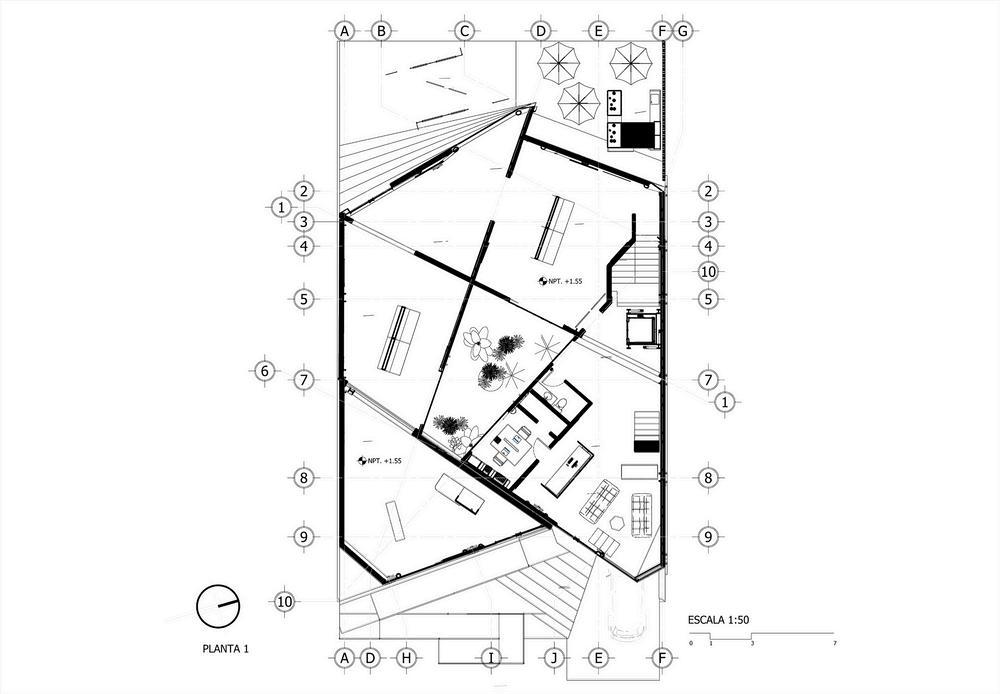

PLANTA1

1Oficina

2Baño

3.Lobby

4.galeriadearte

5 patio

6.Cafeteria

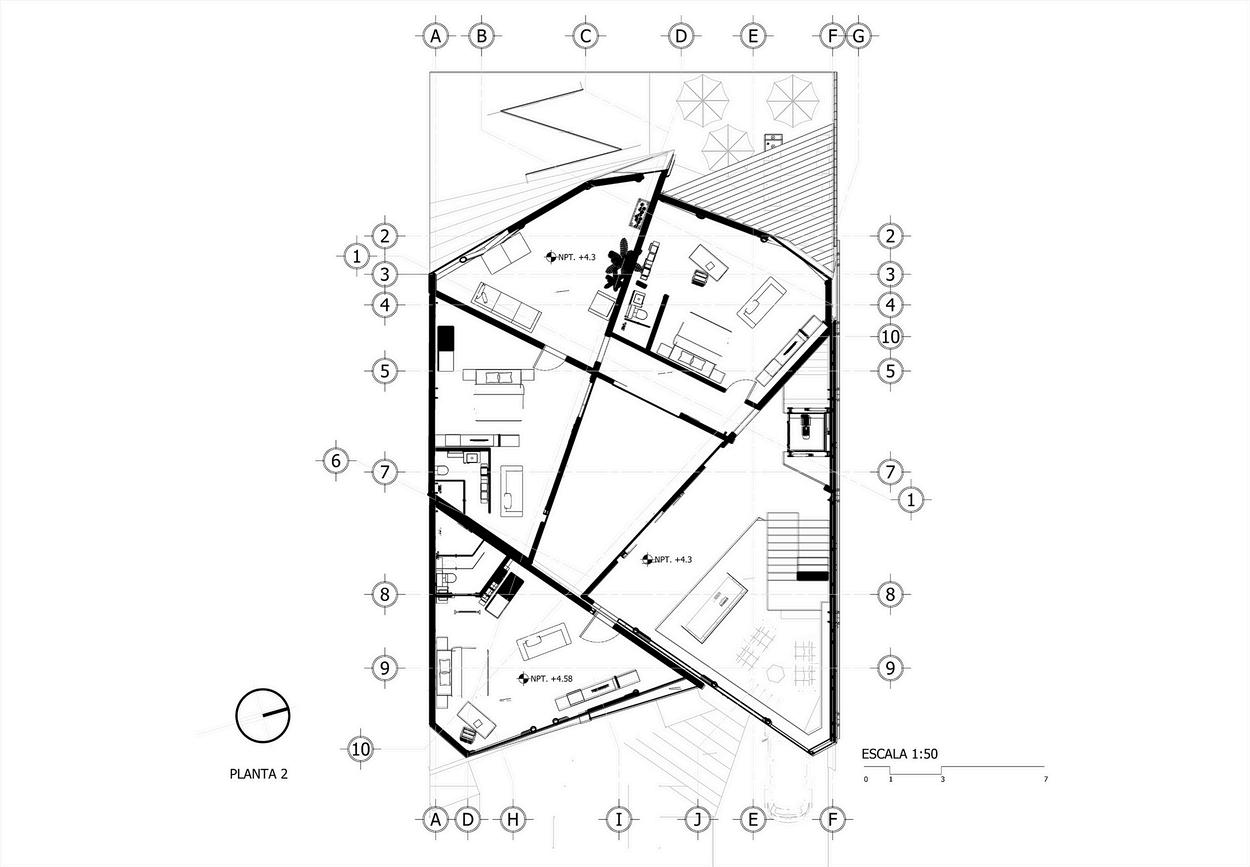

PLANTA2

1pasillo

2.Habitacion1

3.Terraza

4Habitacion2

5 Habitación3

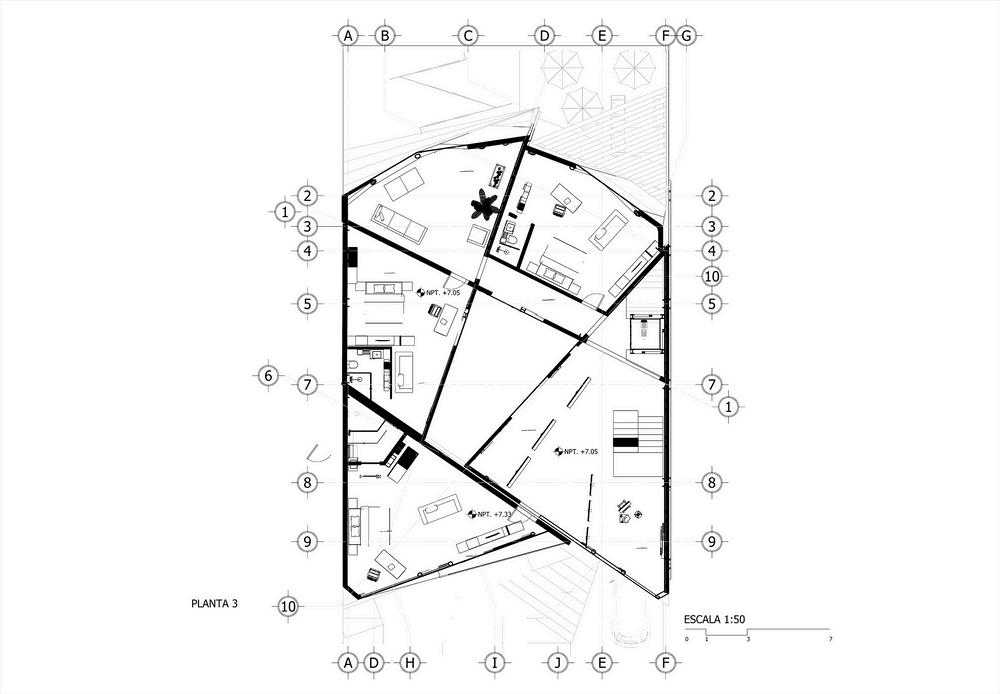

PLANTA3

1.Galeria

2Habitacion1

3Terraza

4.Habitacion2

5 Habitación3

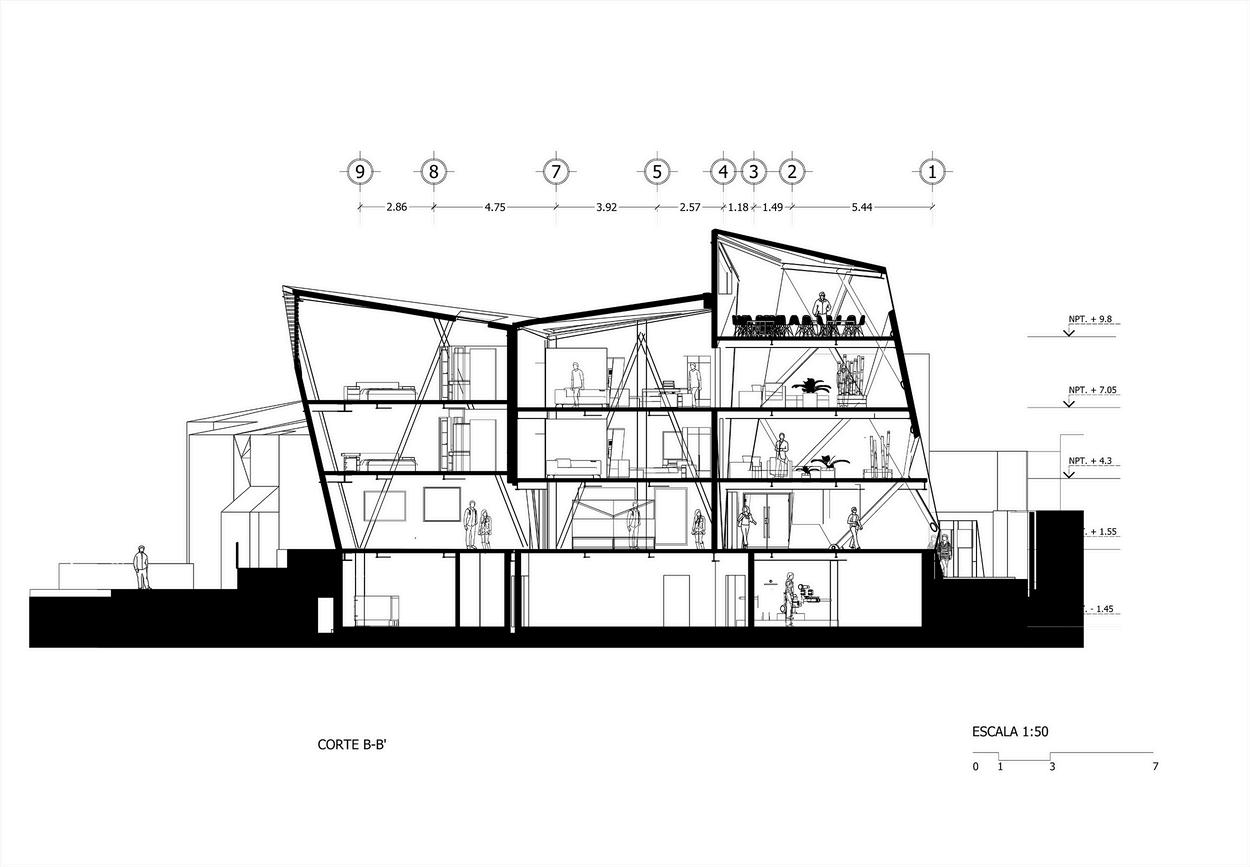

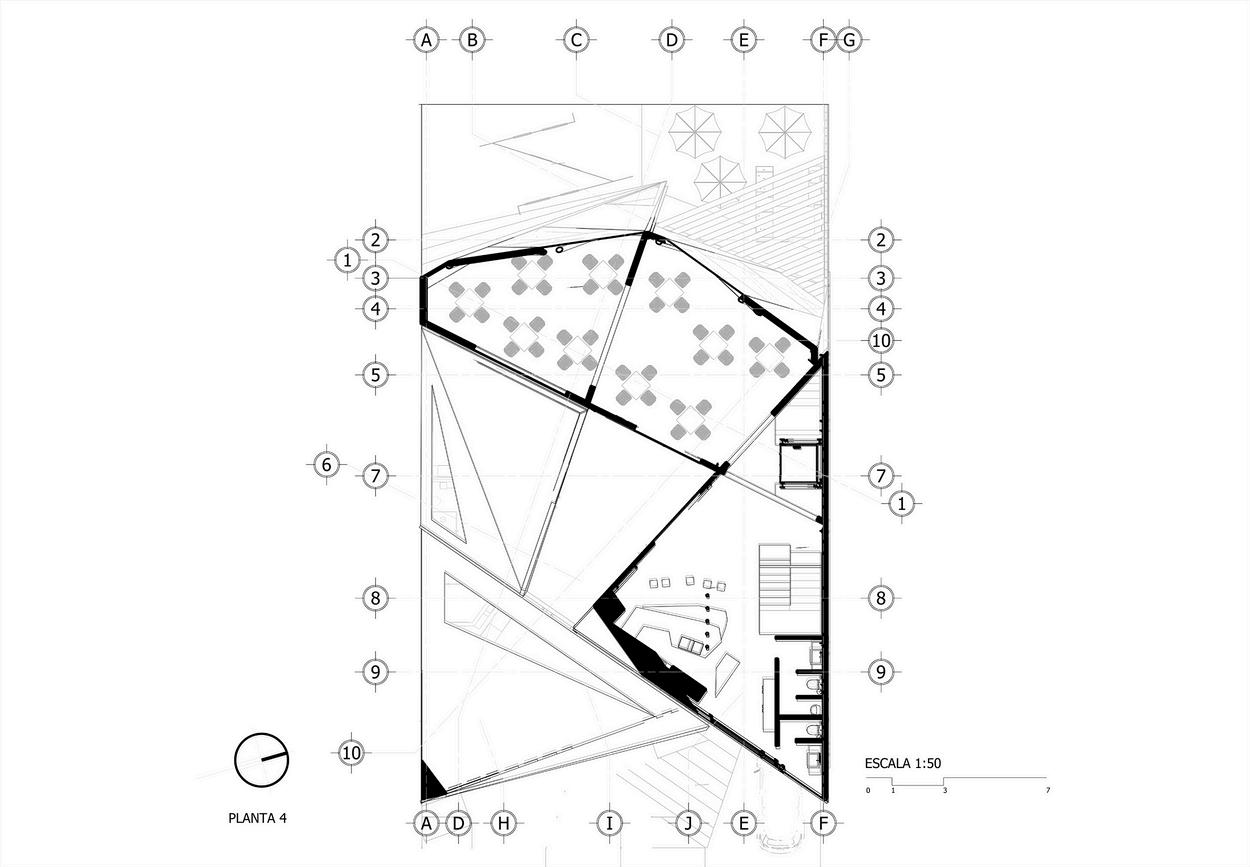

P L A N I M E T R I A / 2

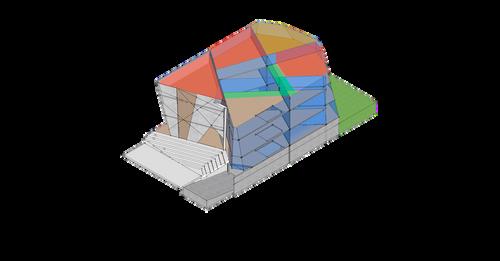

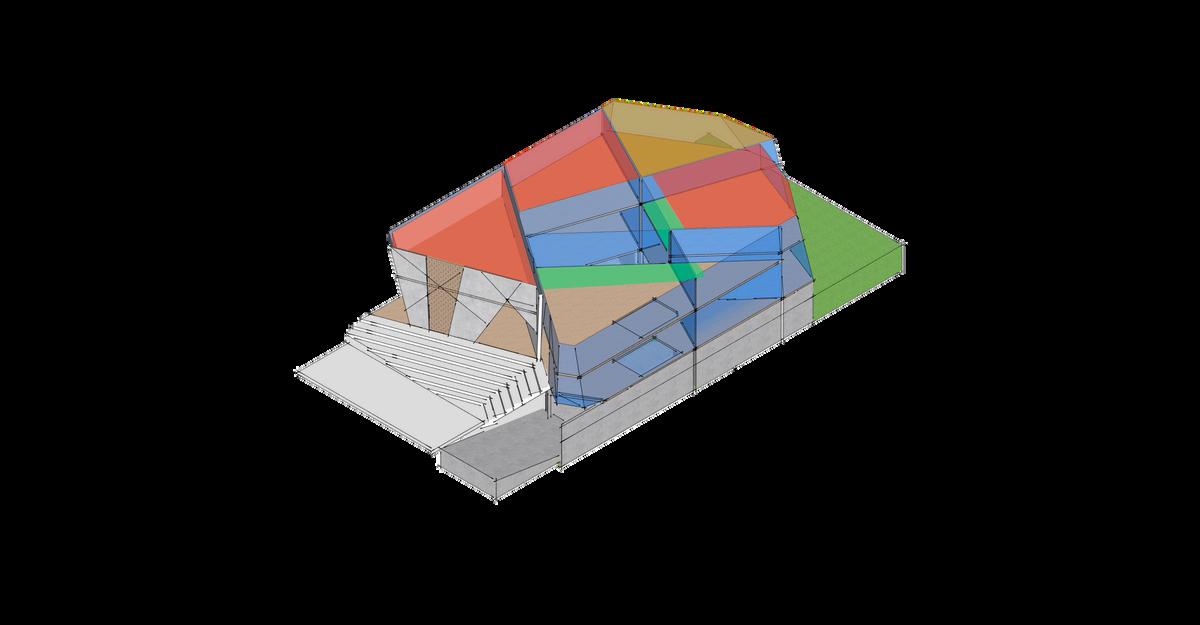

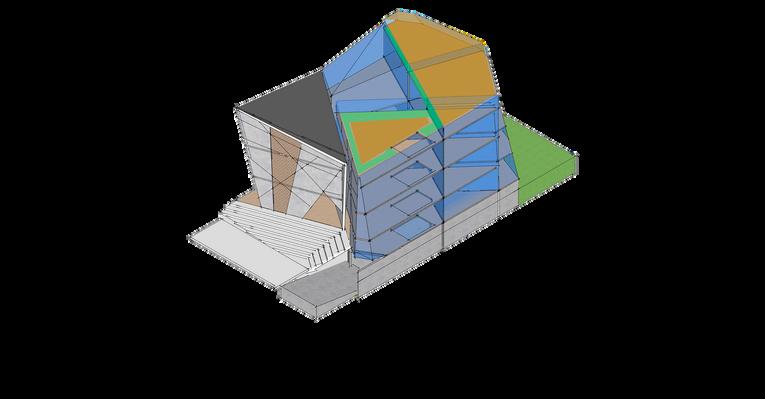

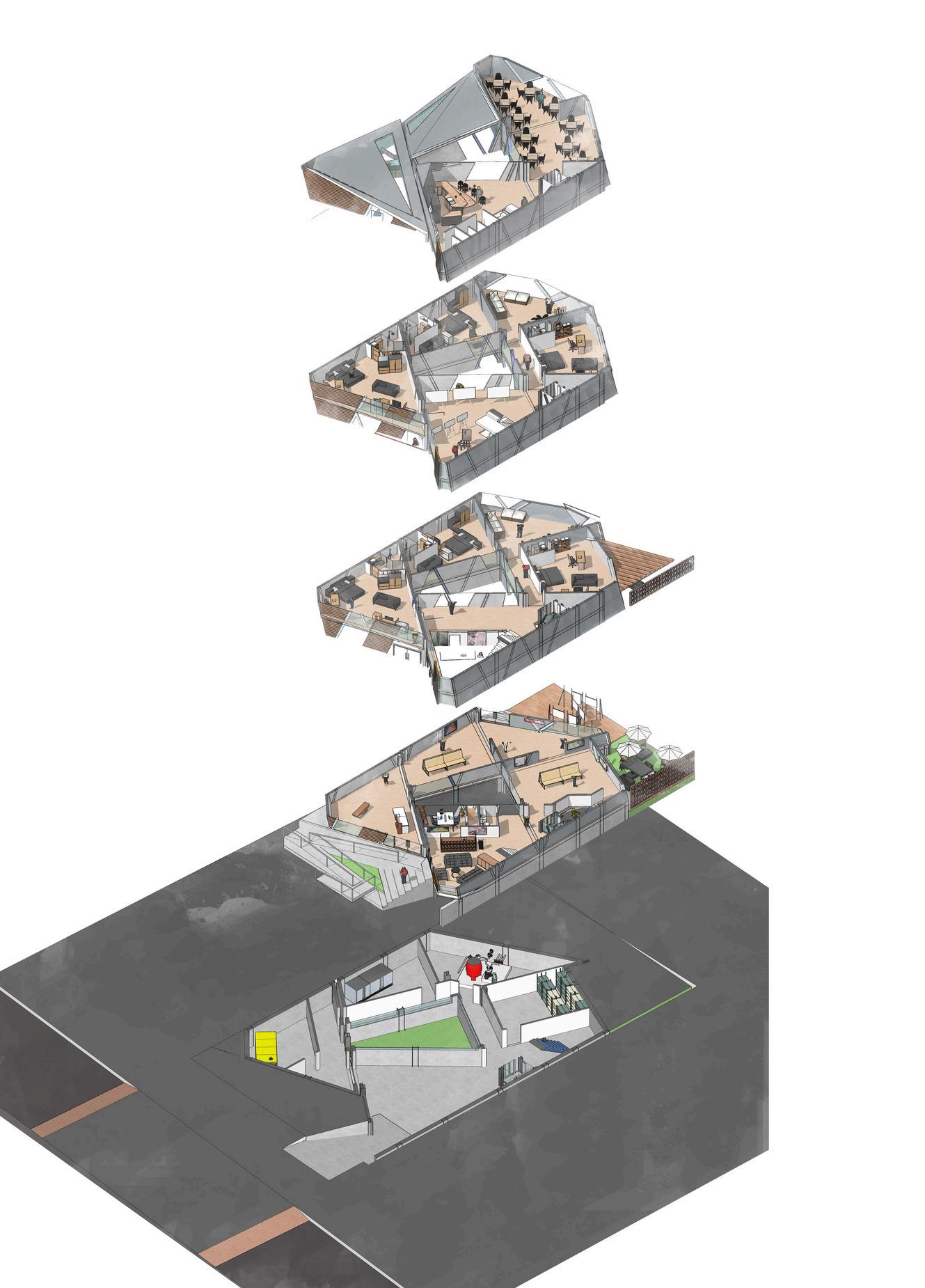

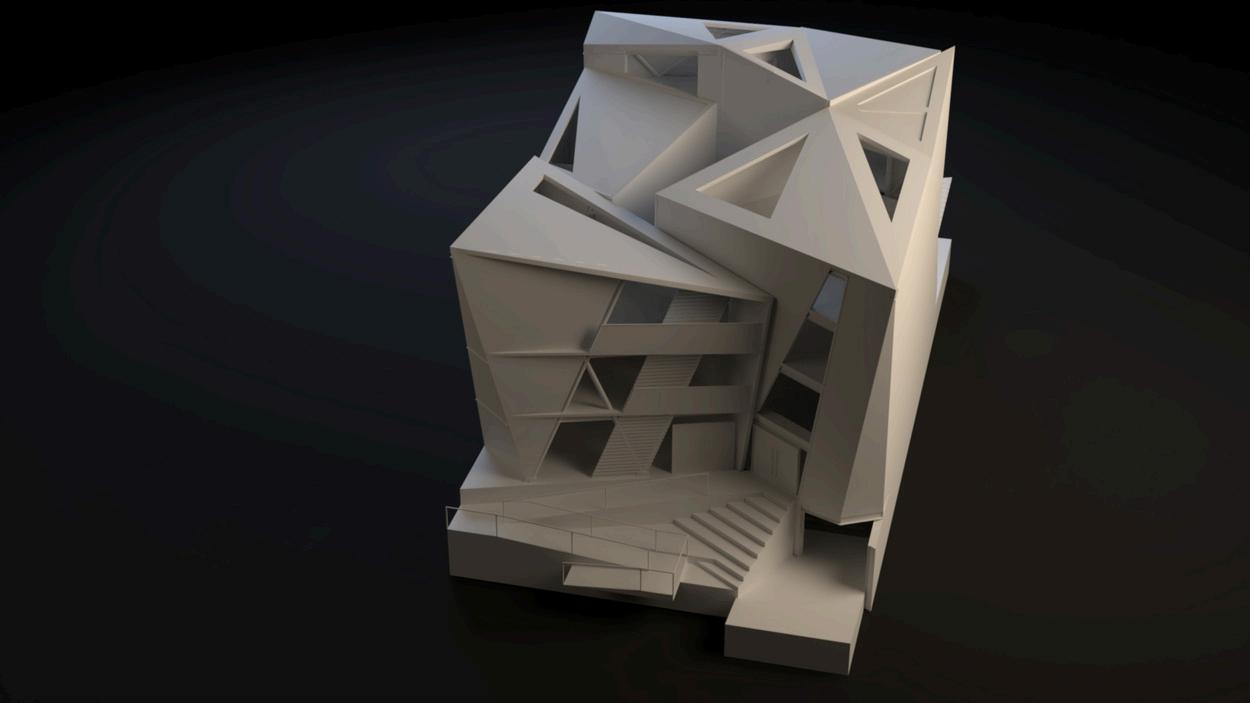

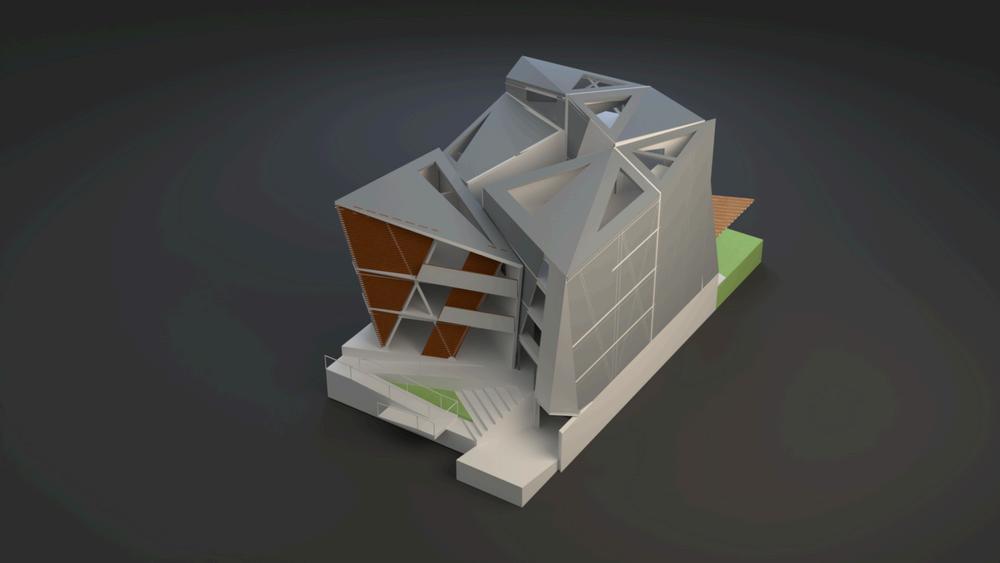

COMPOSICION MODELADO

HOTEL BOUQUE GALARIA

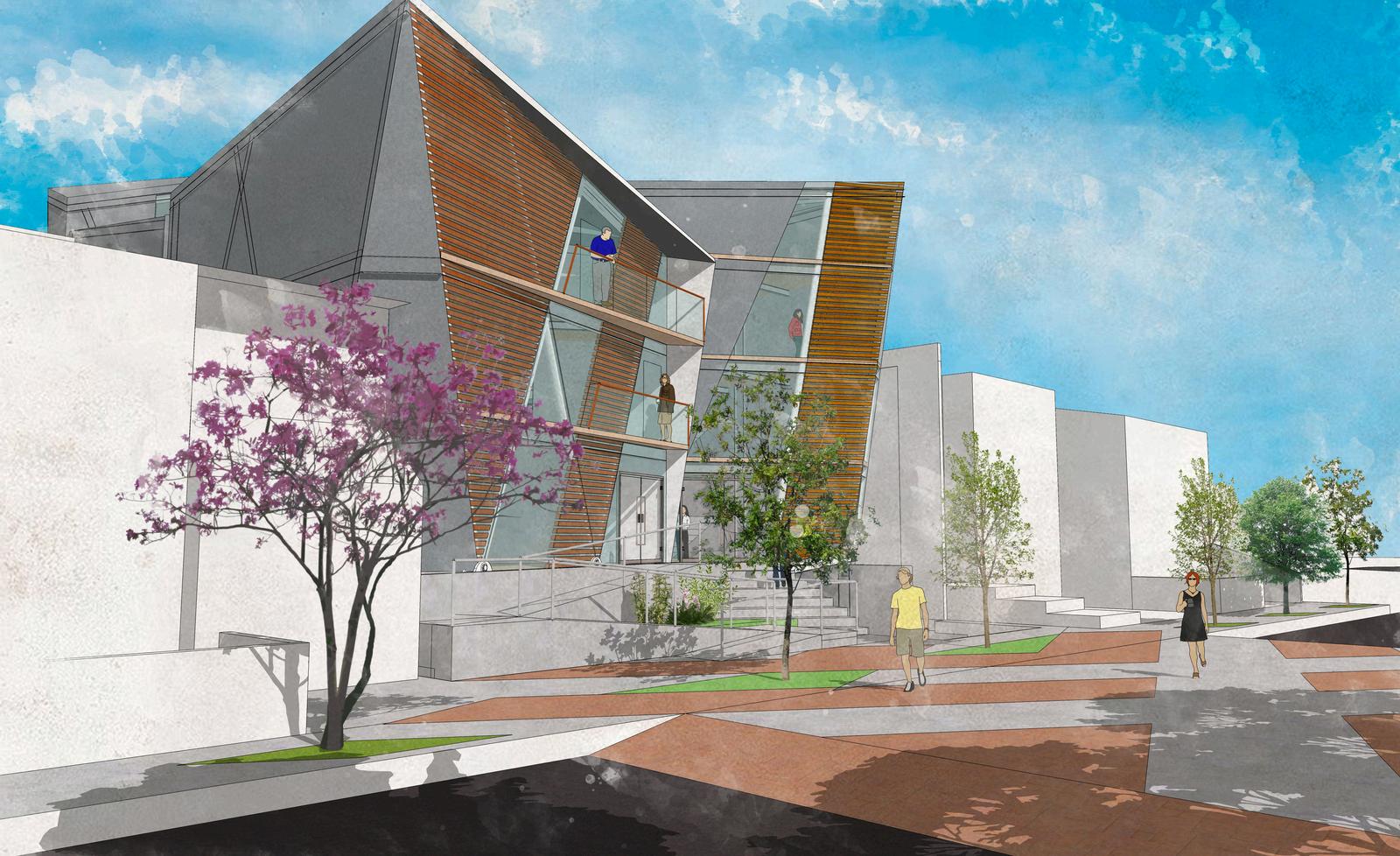

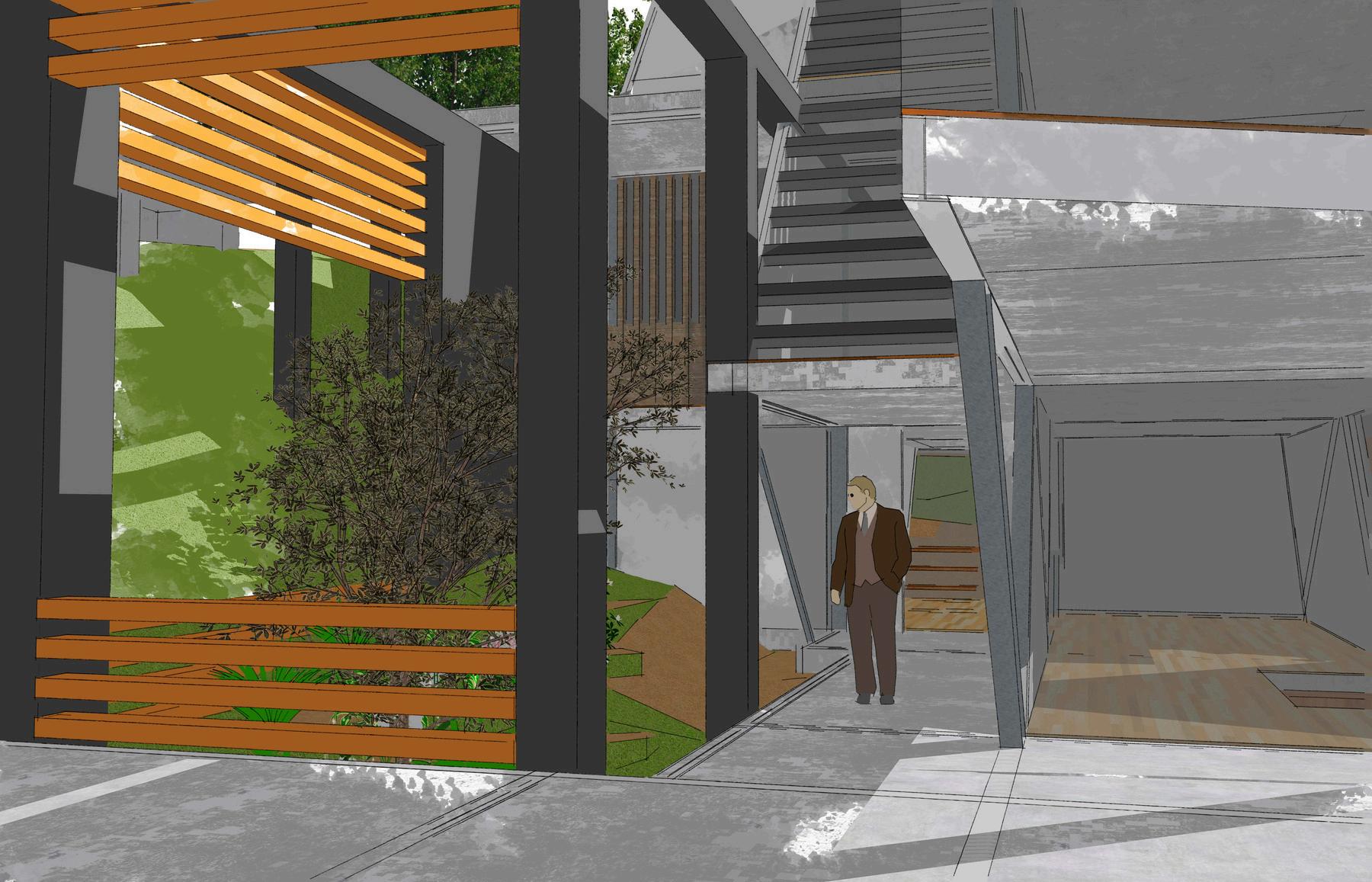

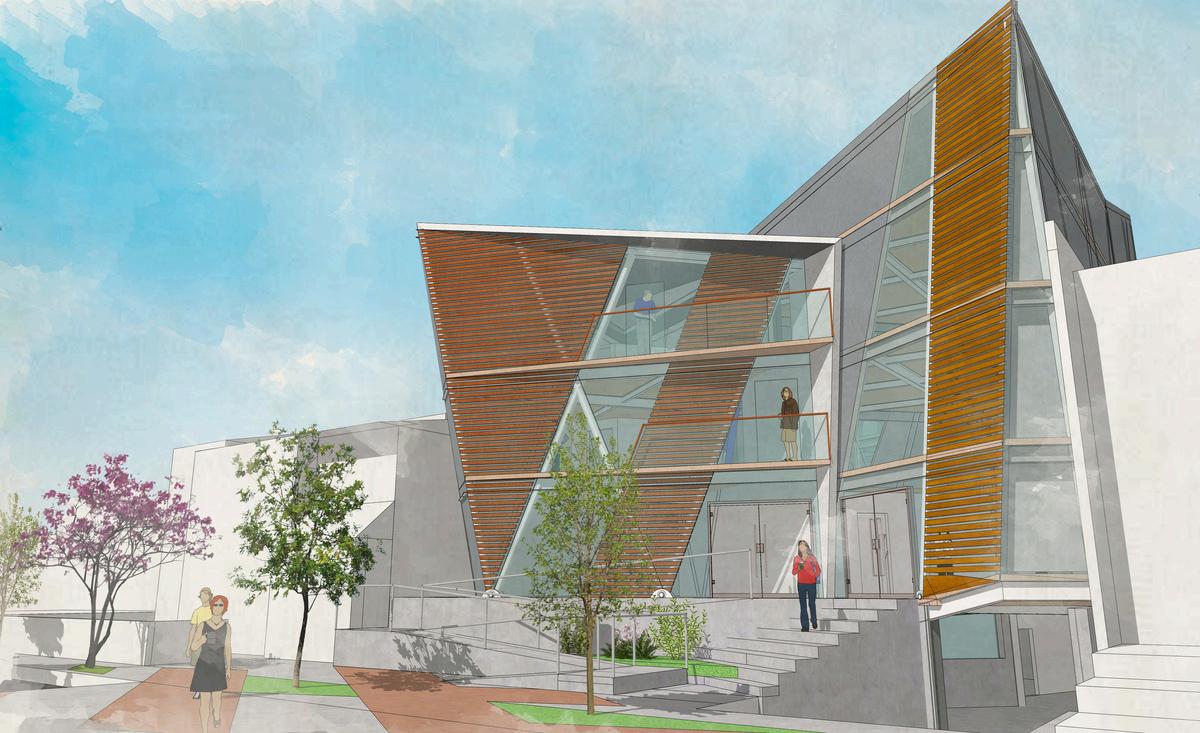

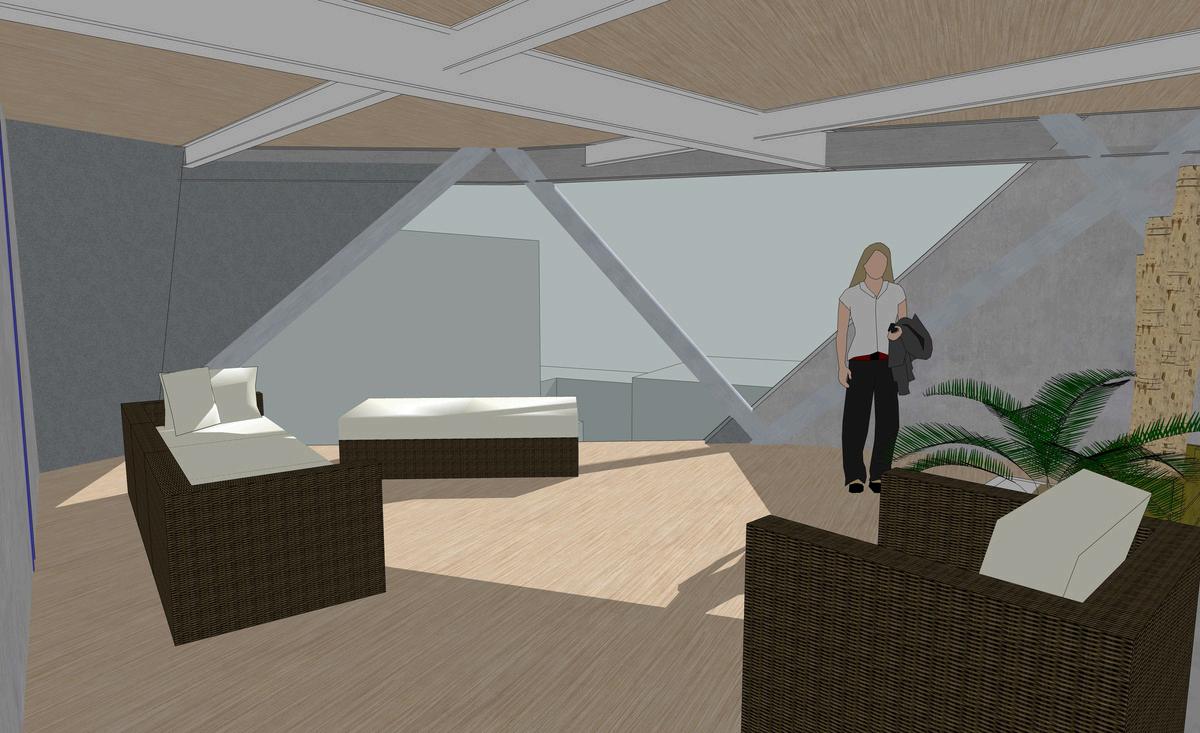

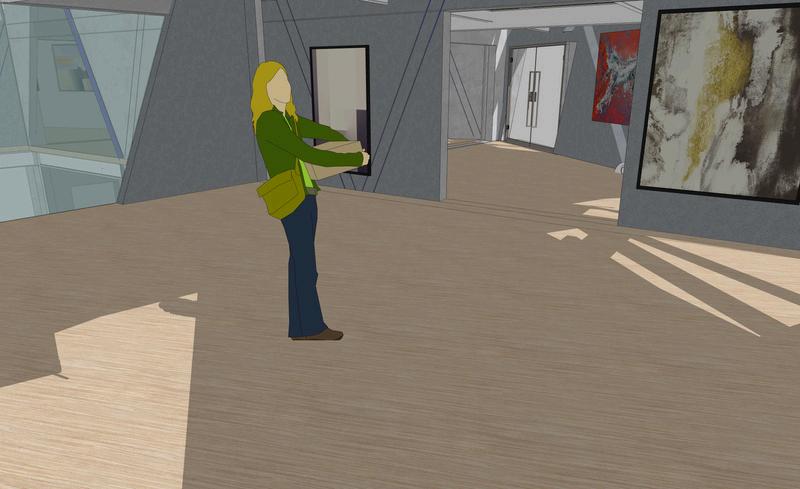

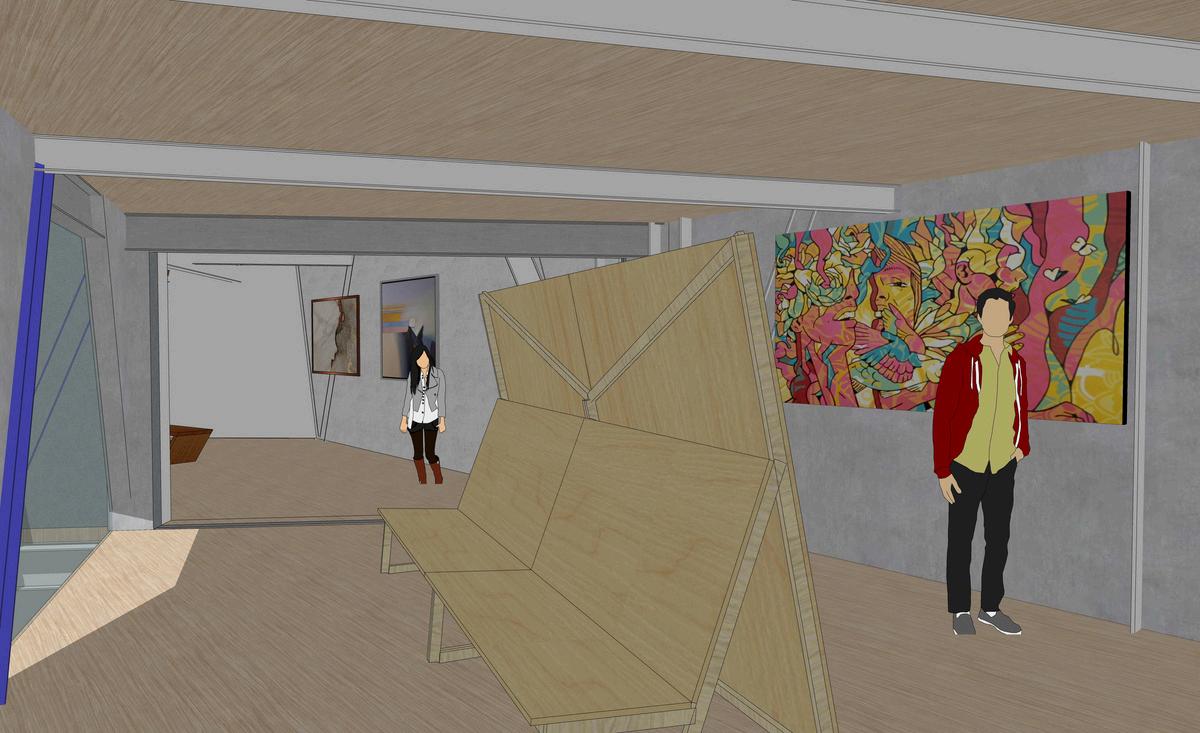

PERSPECTIVAS

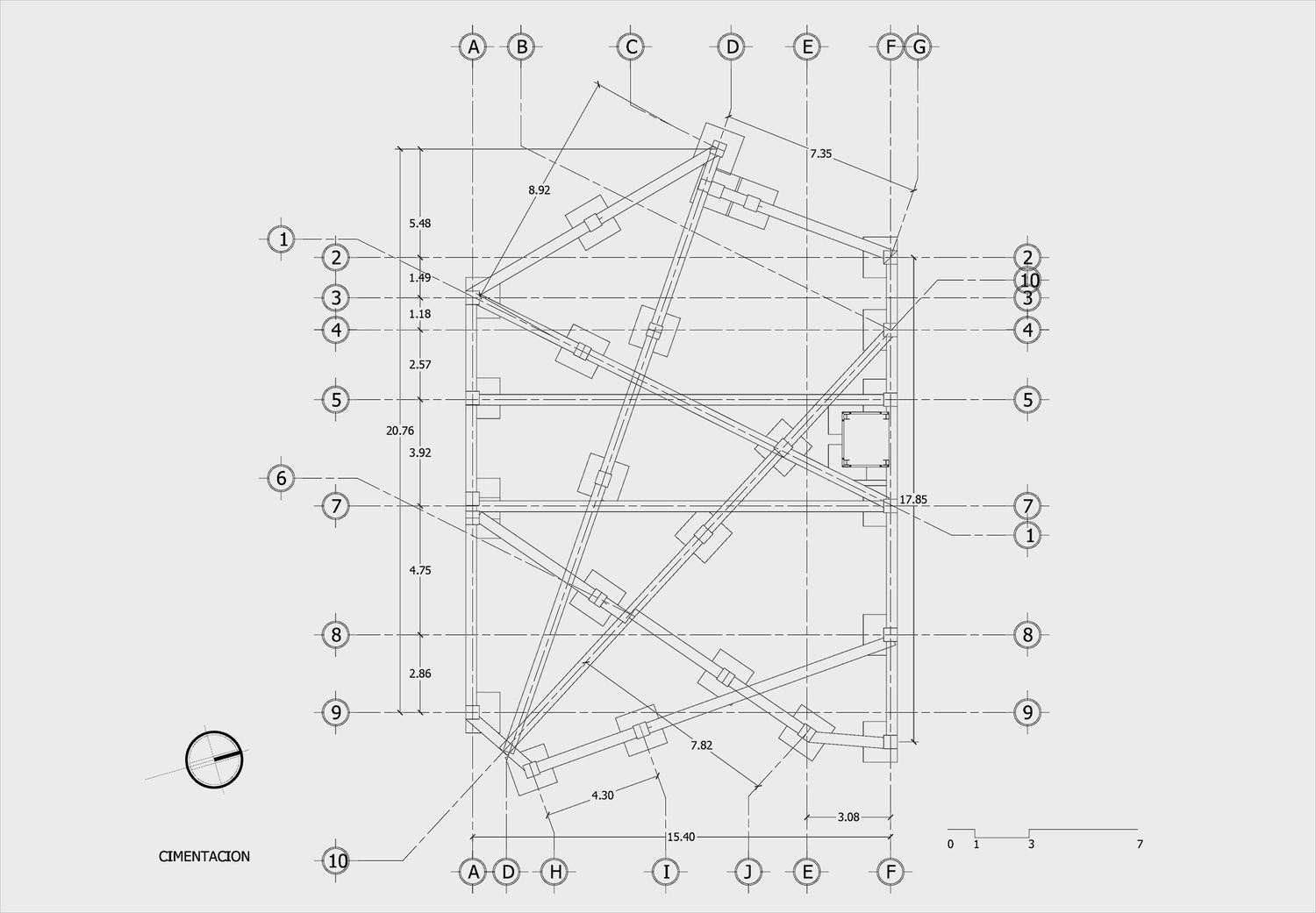

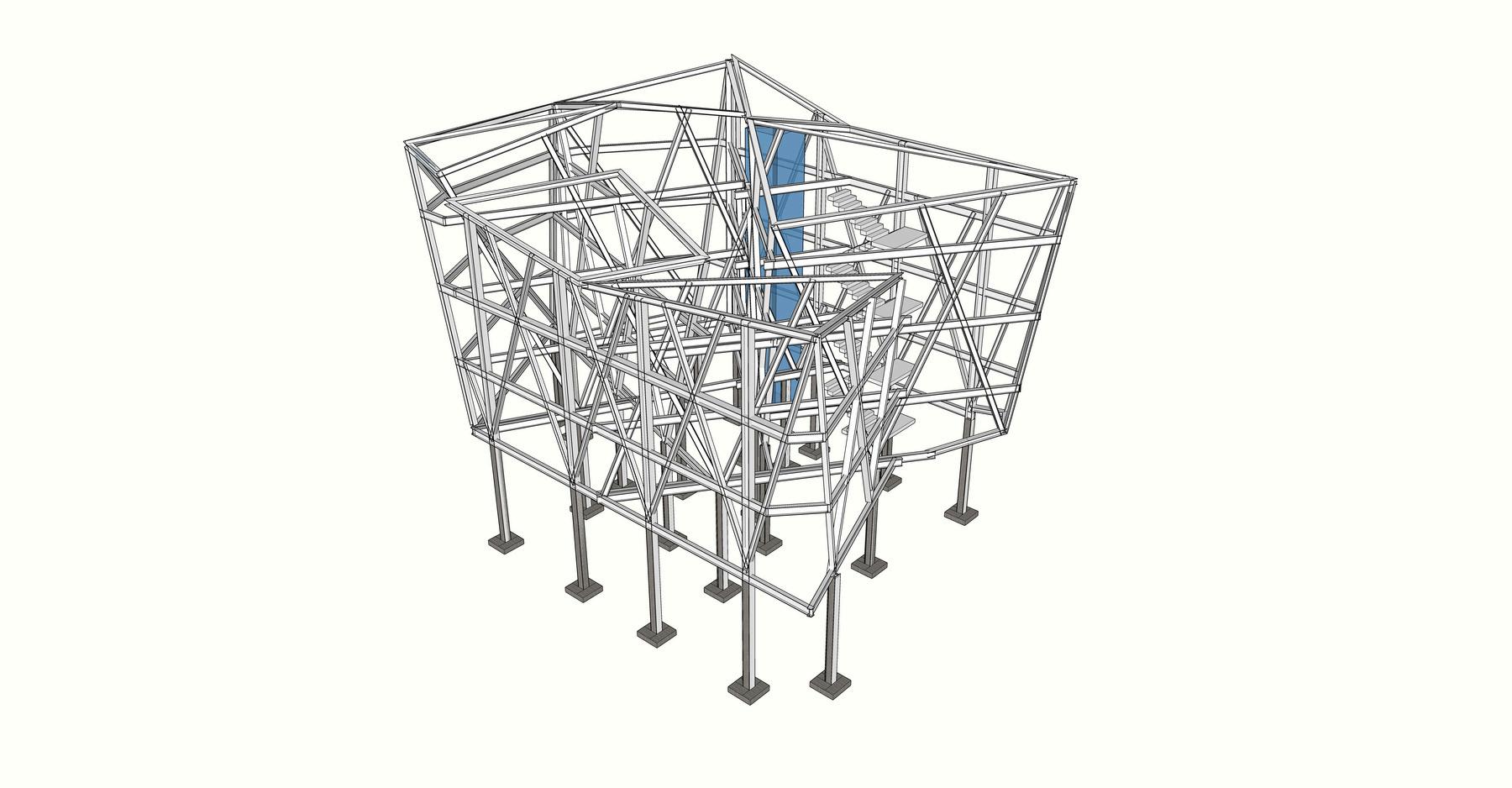

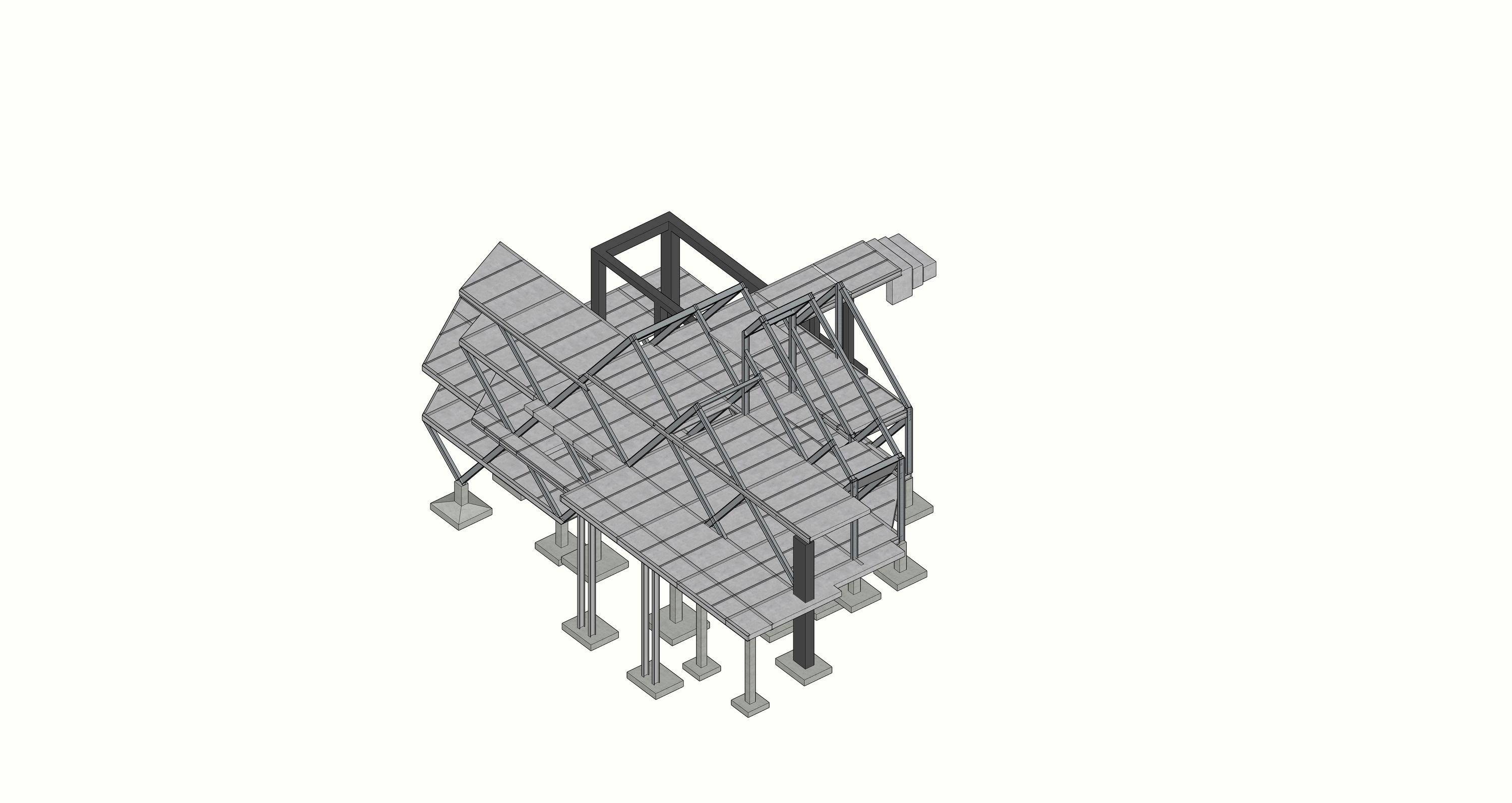

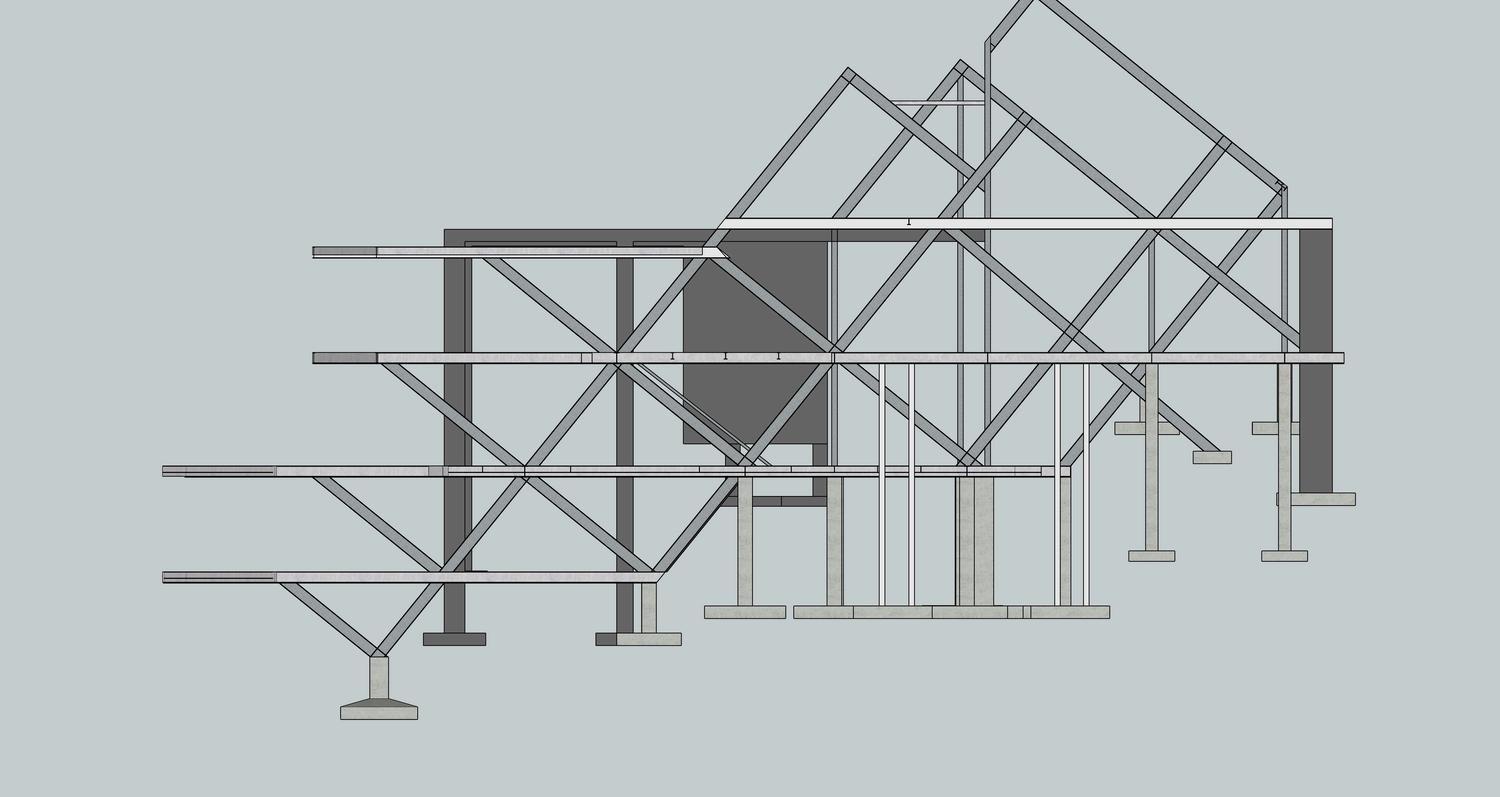

ANALISIS ESTRUCTURAL

el proyecto utiliza el sistema de vector activo, utilizando vigas en sentido diagonal en grado de 45 ° lo cual ayuda a rigidizar la estructura, y llevar las cargas de manera mas uniforme al suelo, en los costados se utiliza simétricamente arriostramiento, para evitar putos de torsión por la forma de lo elementos, en cuanto a los volúmenes por sus diferente formas se puesto entre ellos juntas de dilatación de 12 cm

Descripción

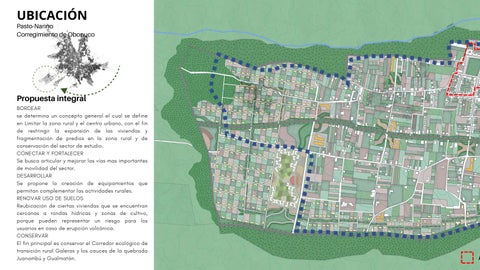

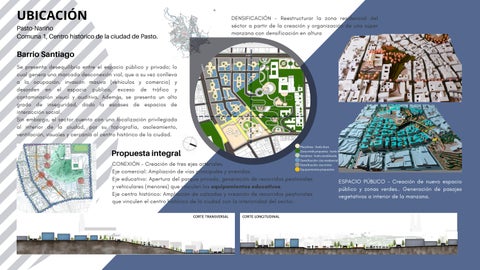

Los desafíos que planteo un proyecto a escala de comuna amplio el rango de análisis y compresión de los diferentes sistemas que componen la ciudad, que posteriormente se utilizaría para desarrollar un propuesta holística en pro de mejorar la comunicación, la conexión, zonas verdes y la vida del sector, elementos que ayudan a integrar el contexto existente con un tema residencial y un componente de equipamientos educativos que se emplazan estratégicamente para ofrecer actividades que complementen la vocación lúdica, paisajística, comercial e histórica del lugar.

ACADEMIA DE FORMACIÓN TECNO-ROBÓTICA
