Ganter Norm baut sein Portfolio mit Zylinderstiften, Bohrbuchsen und Rändelschrauben aus
from B&I Die Industrie-Zeitung, Ausgabe 4/24 (Juli/August))
by B&I Die Industrie-Zeitung | Betriebstechnik und Instandhaltung

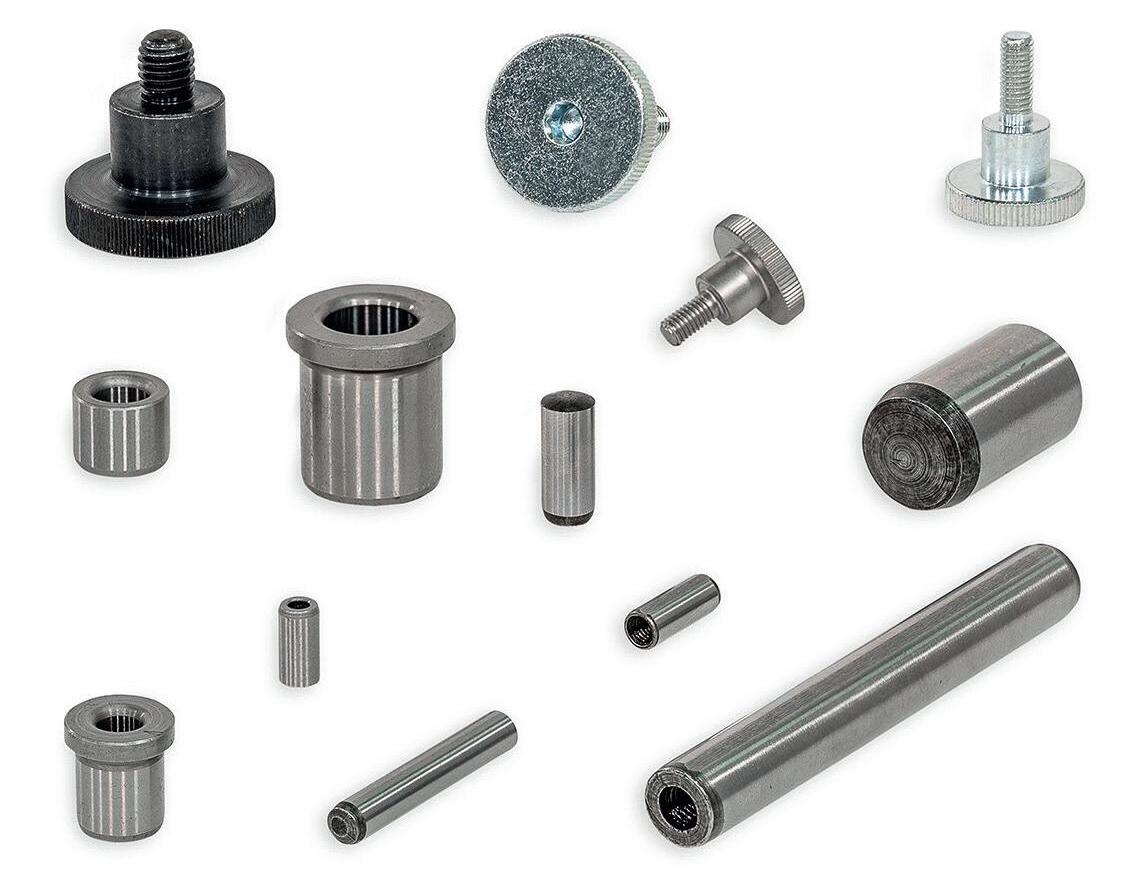

Eine Neuheit von Ganter Norm sind die Zylinderstifte DIN 6325 aus gehärtetem Stahl, auch Passstifte genannt. Sie lassen sich in Passbohrungen einpressen, sichern die genaue Position, nehmen Scherkräfte auf oder dienen als Anschlag oder Drehachse im Werkzeug- und Maschinenbau. Die zylindrische Außenpassfläche ist mit der Toleranz m6 nach DIN ISO 286-2 gefertigt.
Die Zylinderstifte mit Innengewinde DIN 7979 wiederum sind für Sackbohrungen gedacht, wo ein Austreiben nicht möglich ist. Sie werden mit einem Abzieher oder Gleithammer demontiert. Eine seitliche Abflachung lässt Luft aus der Grundbohrung entweichen. Die Abmessungen entsprechen ISO 8735.
Die ebenfalls vom genannten Hersteller angebotenen Positionierbuchsen nach DIN 172 und DIN 179, auch Bohrbuchsen genannt, werden in Bohrvorrichtungen verwendet. Sie sind unverzichtbar für die verschleißfeste Auskleidung von Bohrlöchern. Erhältlich sind sie mit Bund unter der DIN 172 bzw. ohne Bund unter der DIN 179. Gefertigt mit engen Form- und Lagetoleranzen besitzen sie eine gehärtete und fein bearbeitete Oberfläche. Unter knapp 200 Durchmessern und 14 Längen findet sich für fast jede Konstruktion die passende Abmessung. Wo das in Zehntel-Millimeter-Schritten abgestufte Spektrum dennoch nicht ausreicht, fertigt Ganter Norm auch kundenspezifische Abmessungen.
Die Rändelschrauben DIN 464 sind nun in Stahl brüniert, Stahl verzinkt, und Edelstahl verfügbar. Die Version aus Edelstahl der Güteklasse A4 eignet sich für maritime Anwendungen sowie Lebensmittelverarbeitung und Medizintechnik. Die Rändelschrauben GN 464.1 mit Innensechskant, aus verzinktem Vergütungsstahl, lassen sich mit höherem Drehmoment anziehen und erweitern den Einsatzbereich. Sie sind in den Gewindegrößen M5 bis M10 erhältlich.
