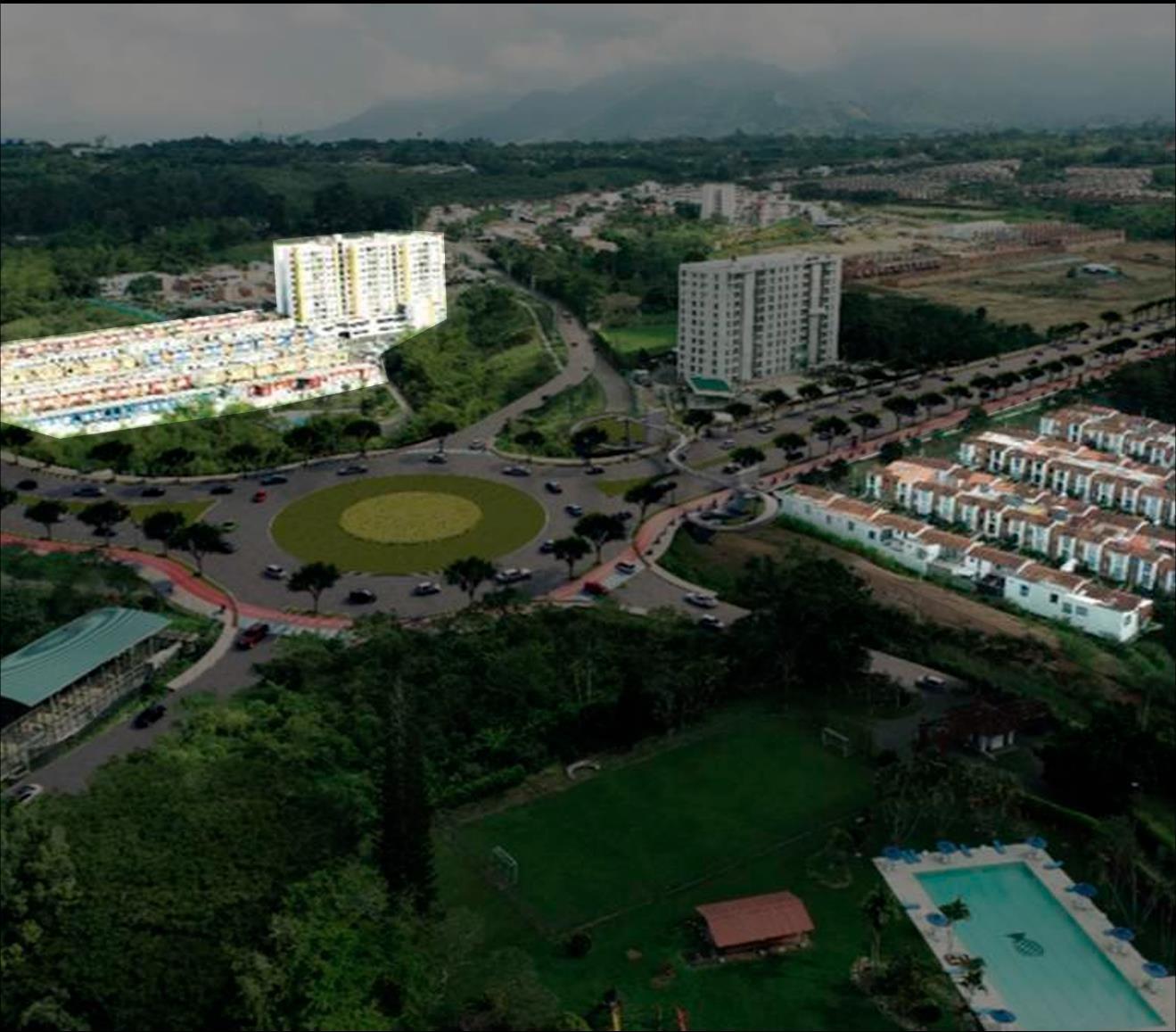

1.0. Localización
El sector se encuentra en la problemática de una forma de urbanización descontrolada que presenta la urbanización en cerritos donde se empieza a dejar de lado la sostenibilidaddelazonade expansióny generando problemáticas como lo sonlasislas decalor.
Siendo la mayor problemática la sostenibilidad de la zona de expansión por parte de todas estas constructoras más enfocadas en crear viviendas por dinero que un cuidado por el ambiente y por estrategias que mejoren la sostenibilidaddeunespacio.
OBJETIVO GENERAL
OBJETIVO ESPECIFICO
Establecer estrategias bioclimáticas que disminuyan las islas de calor Referenciar casos de estudios en un contexto similar al actual. gestionar espacios en función al espacio ambiental. Demostrar una comparativa con las Estrategias implementadas.
3.0. CONCEPTO
Una de las más grandes problemáticas actuales es la falta de concientización en el ámbito ambiental para el urbanismo actual siendo más el interés de crear viviendas rápidas sin tener en cuenta el contexto cuando anteriormente cerritos era uno de los puntos ambientales más fuertes por su conexión con este ámbito.
Esto logro identificar una de las más grandes problemáticas de estas urbanizaciones que son las islas de calor ya que entre más poco espacio verde que permita reducir la radiación solar todo pega directamente con las caras de la vivienda y/o las vías generando así un ciclo diario donde la temperatura solotermina por subir y enfriándose soloenlasnoches.
Esto permitió identificar que es necesario mitigar la alta densidad con menos conglomeración para generar mejores espacios abiertos y generando más confort térmico para los usuarios de las viviendasun hallazgo de esto se encuentra en el libro Global Urban Heat Island Mitigation Se refiere al espacio abierto como unasolución: ya que Con base a los estudios realizados se establece que la identificación de espacios abiertos óptimos y métricas de formas construidas pueden ayudar en la formulación de estrategias y su implementación a través del DR para mitigar la IHU y mejorar el confort térmico exterior en ciudades tropicales. (Pages 155 176).

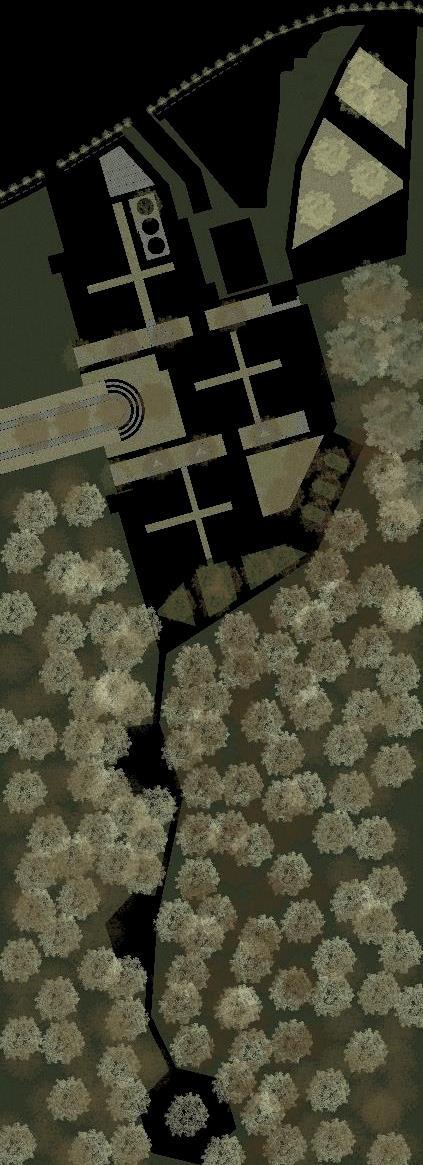

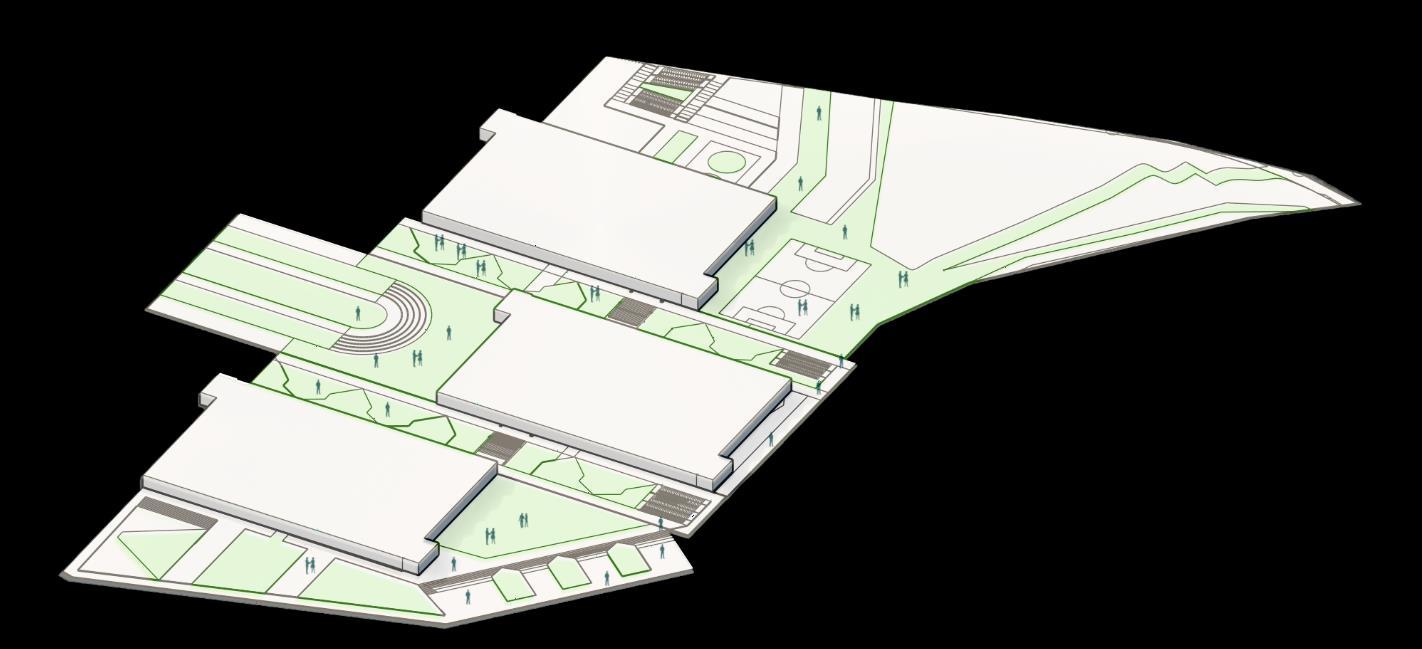

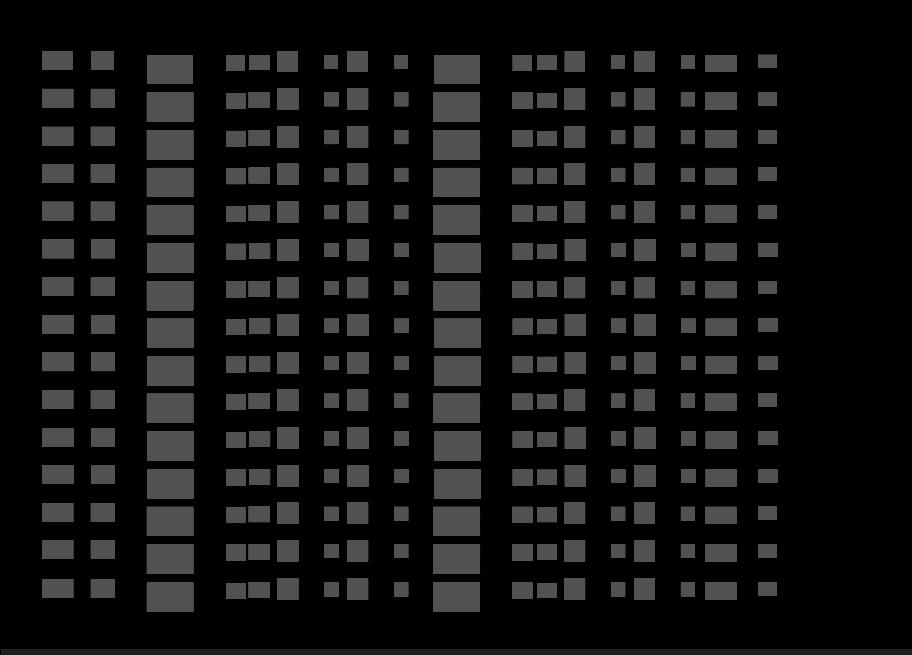

Esquema de Urbanismoactual
Esquema de Urbanismoactual
4.0. Estrategias de urbanismo sostenible

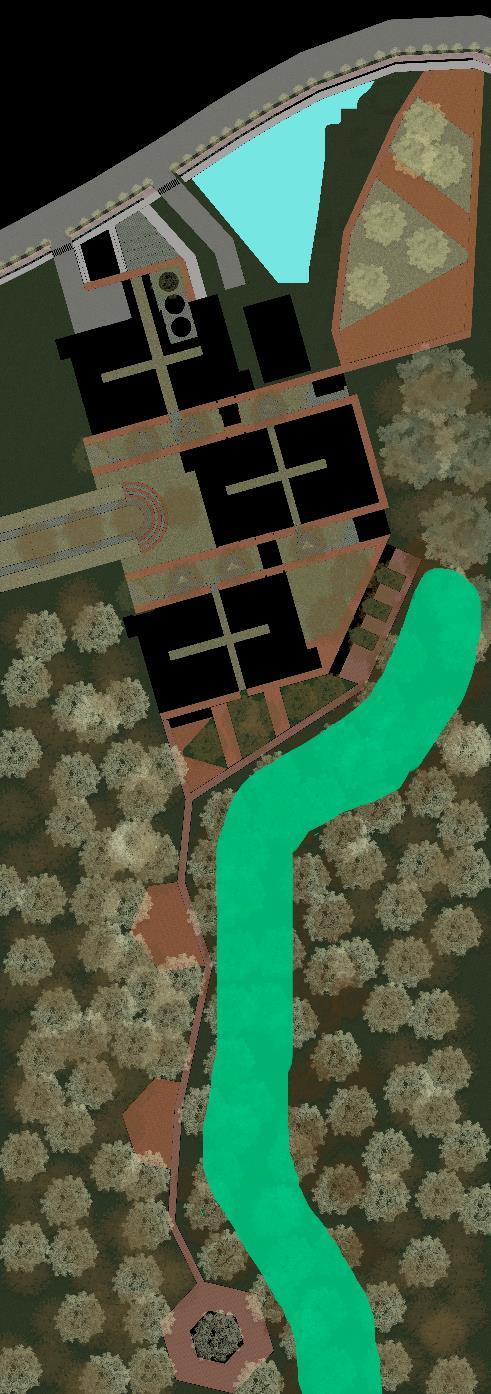

ManejodeEscorrentía
El proyecto busca manejar las escorrentías naturales generando espaciosquepermitanvisualizarlasperonoingresaralaszonasde afectamientodelas mismas y ademas de eso aprovechar estos espacios para generar zonas de estancia o de descanso además de servir como un punto de gran importancia en el paisaje para el futuro desarrollo del coworking.

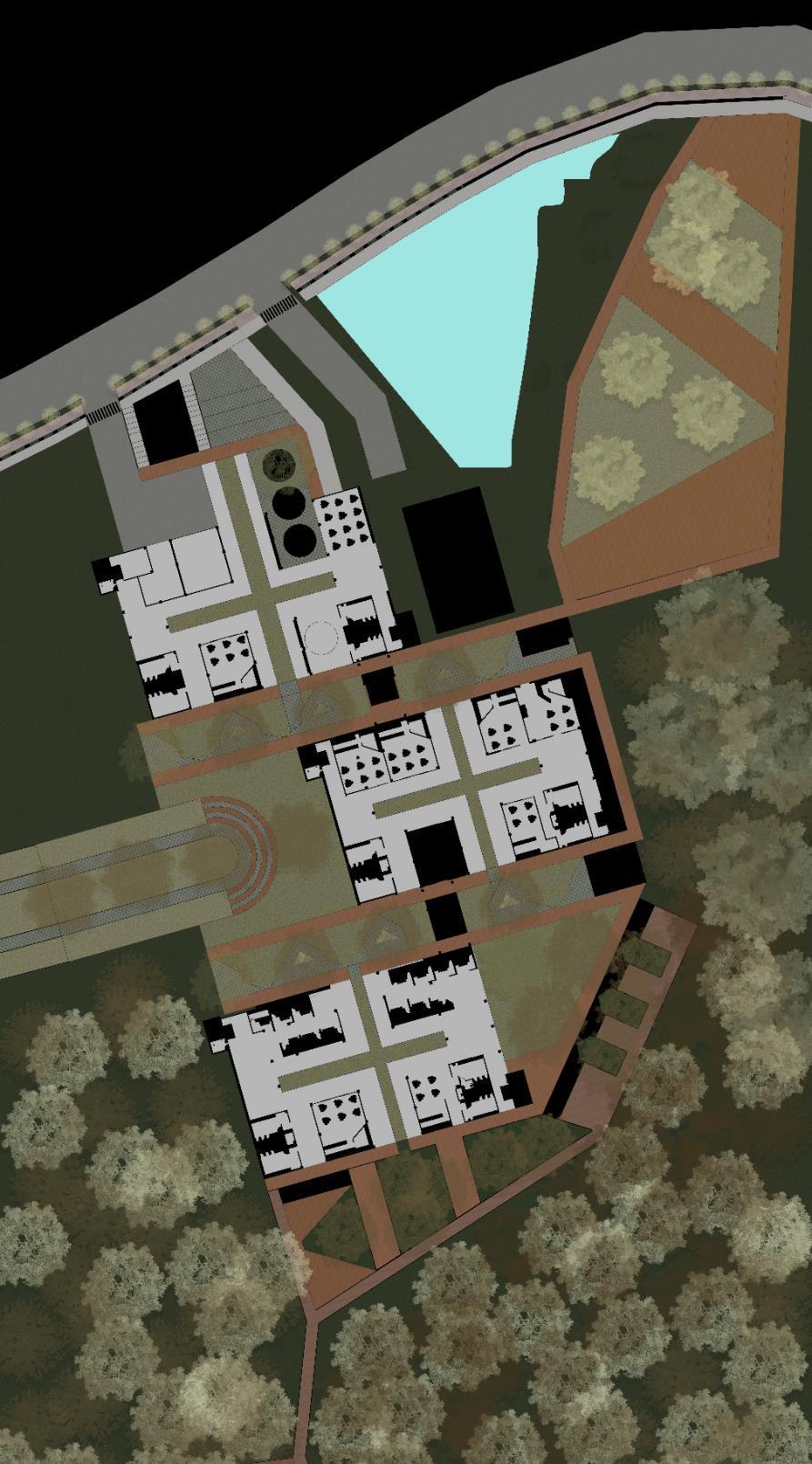

Las zonas de drenaje sostenible que presenta el lote se encuentran delimitando el área destinada a la vivienda y el área del espacio públicopropuesto por el plan parcial esta decisión es tomada con base a el conceptoprincipal delaintegracióndelsistemaambiental dentrodelurbanismo.

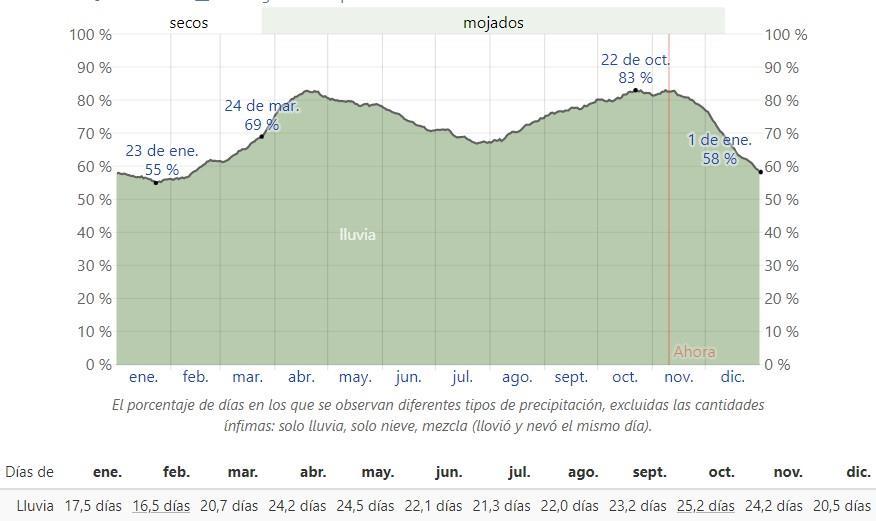

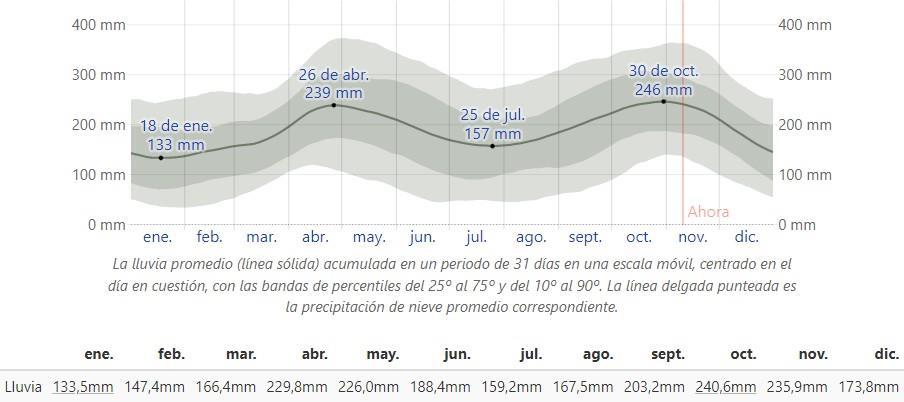

LaprecipitaciónpromediodePereiraesde241mmdelluvia
La vivienda se encuentra situada cercano a un humedal el cual permite una cota de inundación bastante alta ya que sebusca establecer miradores hacia ese punto contiguo y permitir a las plantas de parqueaderos la ventilación por la misma.
Elhumedal permiteuna cotadeinundación de 1’600.000 mm de lluvia por su gran extensión y la forma de la misma.

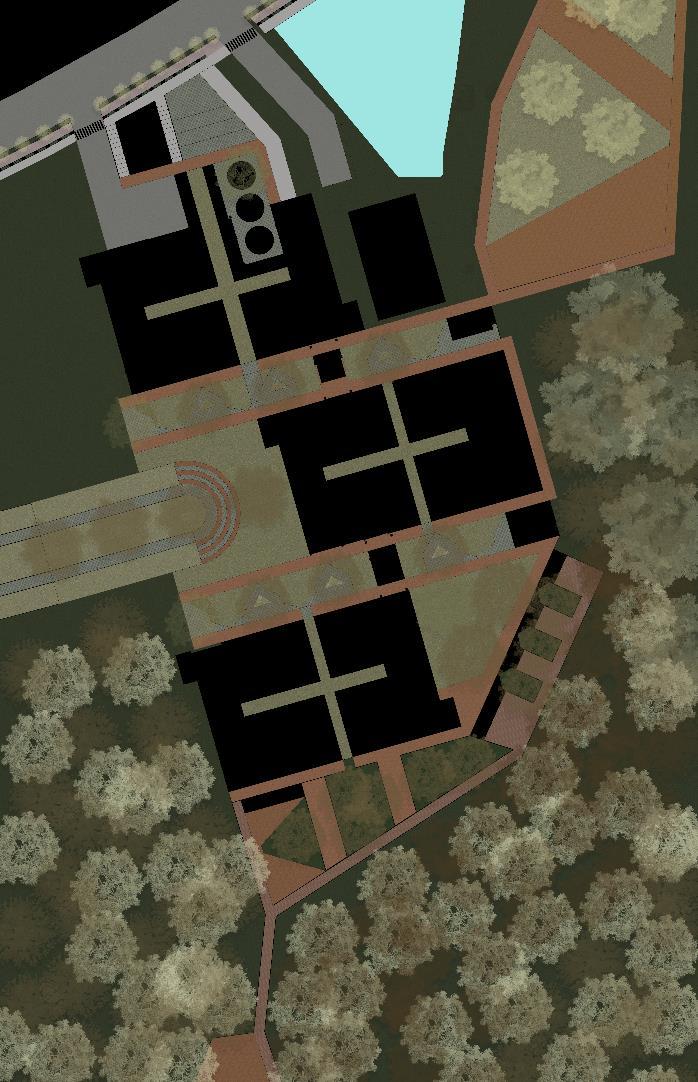

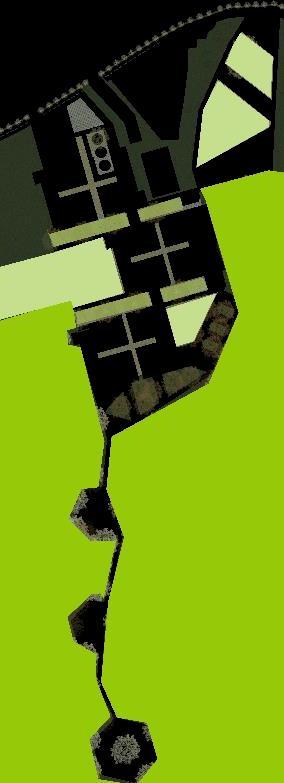

Espacios Permeables. Espacios permeables
Una de las problemáticas que se identificaron con el estudio de los casos de estudio en la etapa de investigación fue la falta de espacios permeables dentro de las urbanizaciones y este generaba a su vez problemáticas de confort térmico dentro de la vivienda ya que toda la humedad se acumulaba y terminaba generando un efecto de isla de calor y contemplaba un gran desperdicio de las aguas lluvias
Se busco reducir en gran medida los espacios impermeables ya que se busca un menor desperdicio en aguas lluvias permitiendo mejorar este ámbito que se deja de lado en las urbanizaciones actuales decerritos

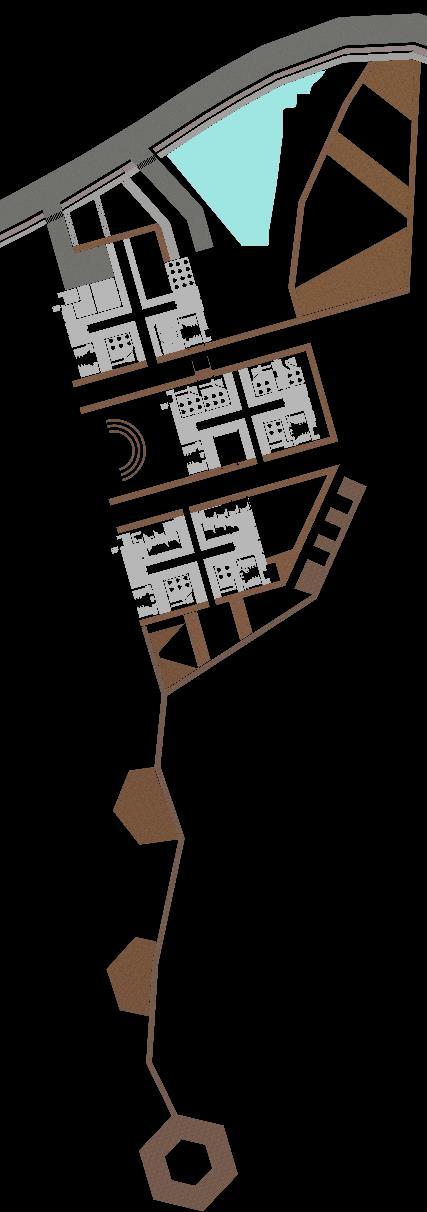

Espacios Impermeables

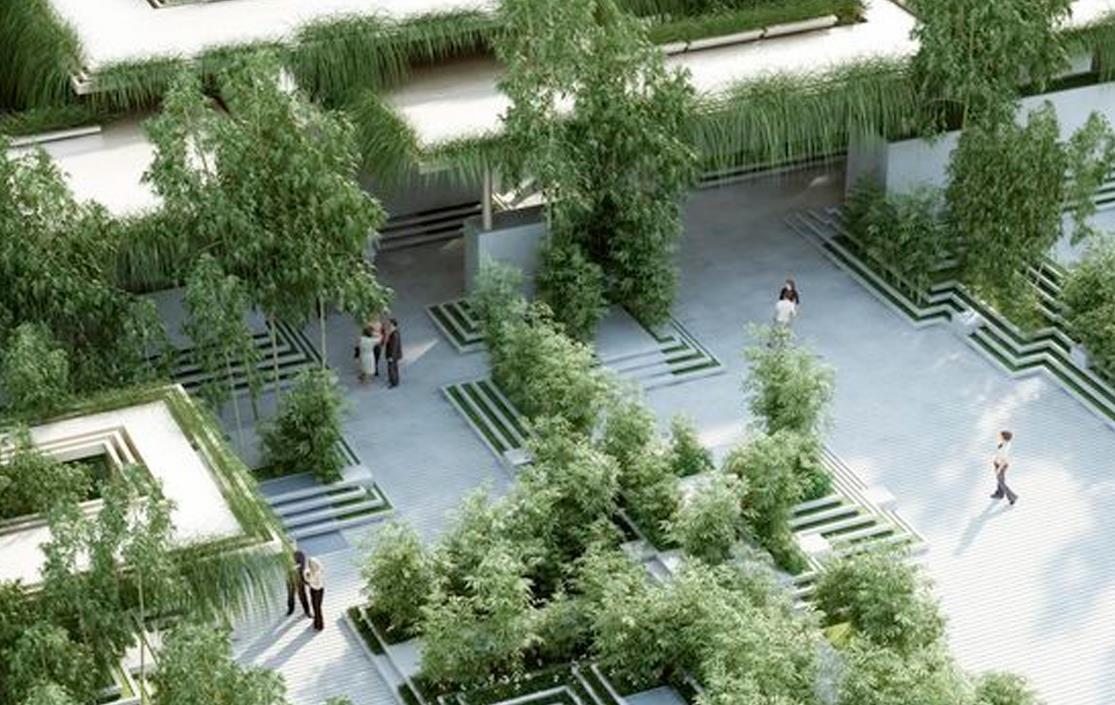

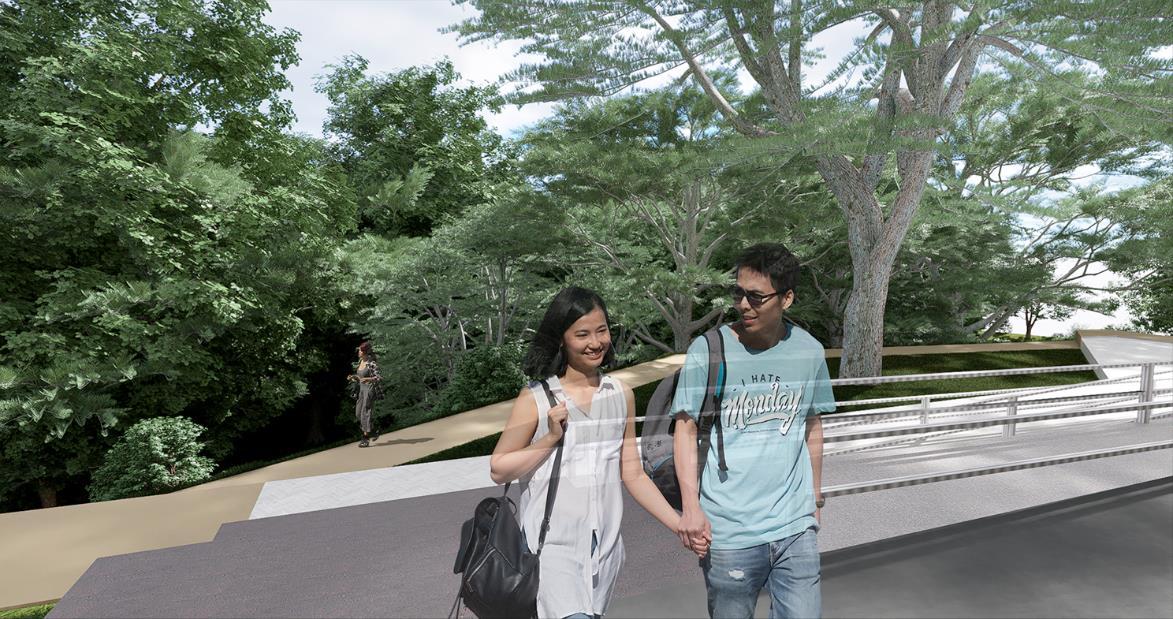

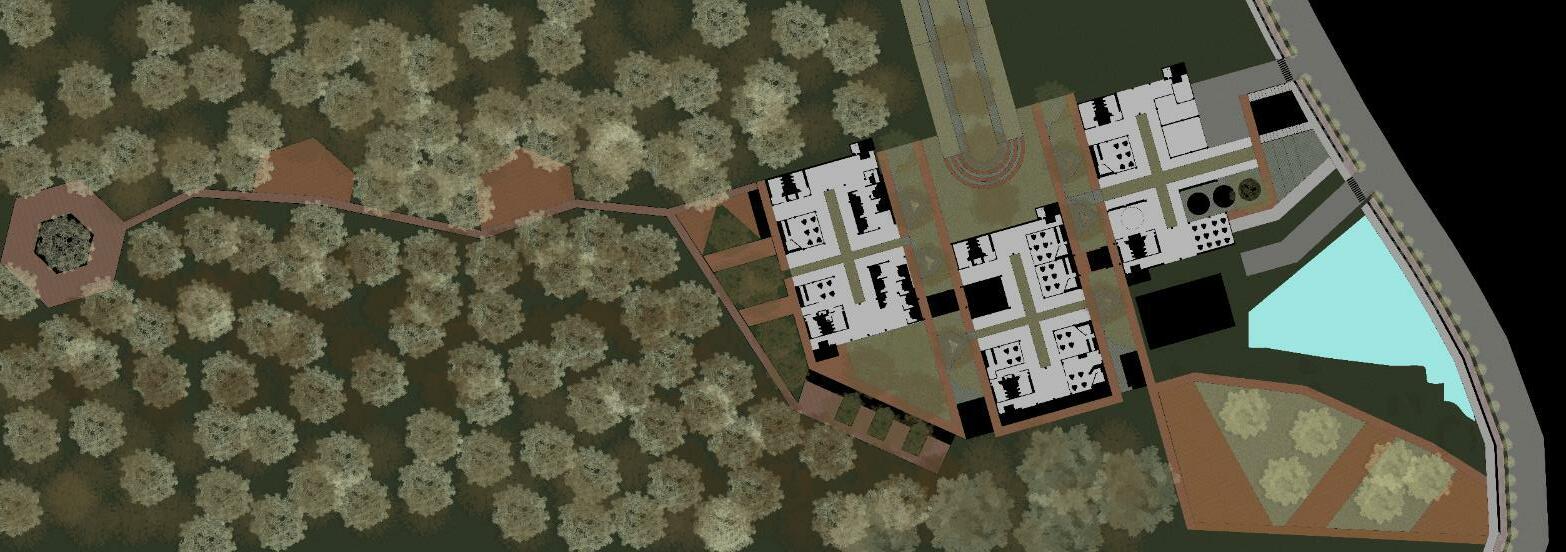

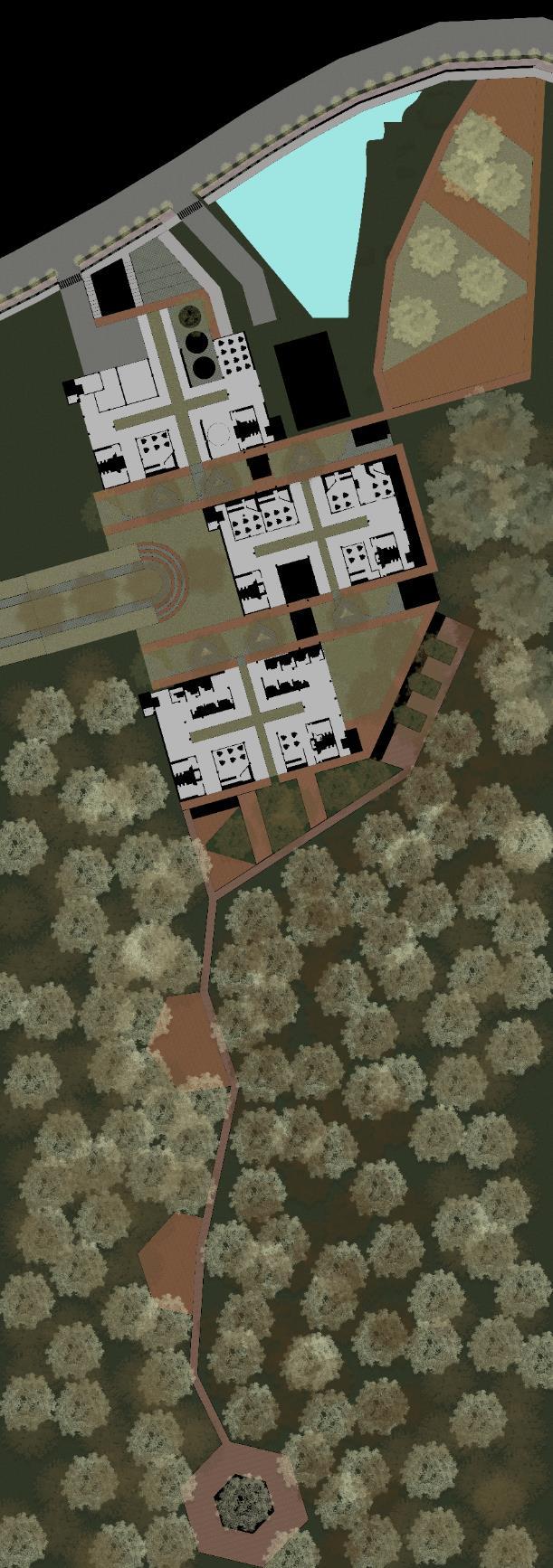

Accesoaespaciosabiertos
Los espacios abiertos son uno de los ítems de casa Colombia con más tergiversación en la actualidad ya que se genera espacios abiertos, pero no se contempla un uso adecuado de los mismos teniendo espacios inservibles o más espacios que cumplen la función de edificación y no de espacios públicos.
El proyecto al buscar estos espacios abiertos genera tipos de espacios públicos: Estancia, comercio y por último transición, estos se generan en el entorno de la vivienda, pero también busca por medio del concepto principal que es la entrada del bosque a la urbanización ingresar a estos bloques donde se genera el comercio
Desarrollo Integrado

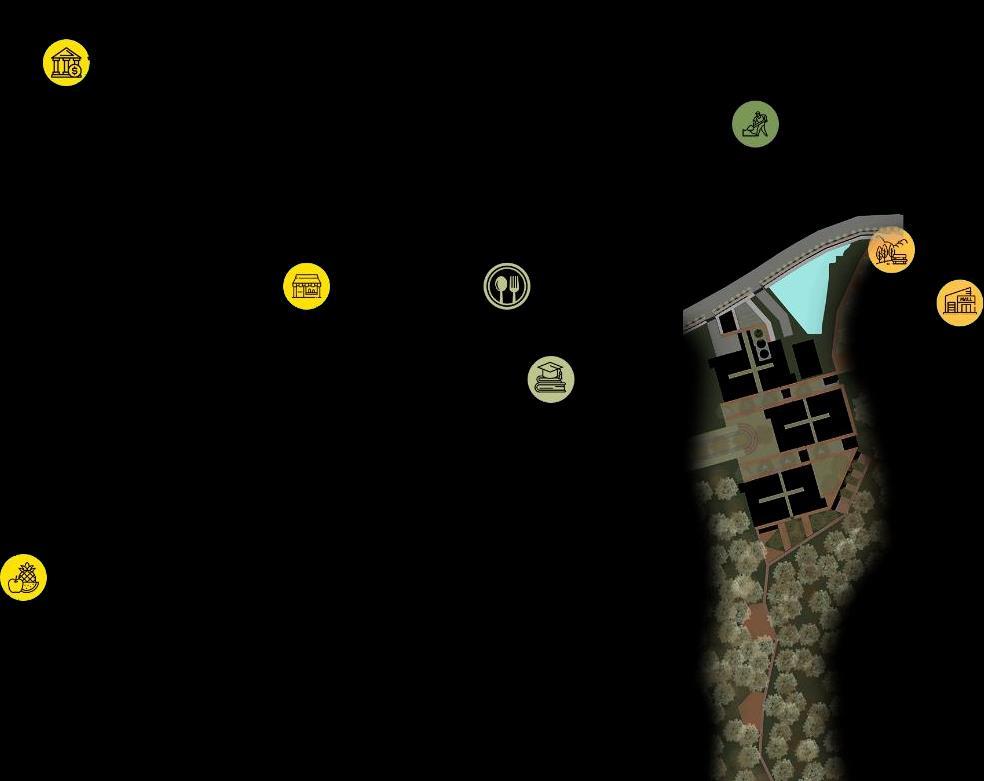

Según casa Coombia se debe tener una cercanía con 7 establecimientos y servicios en un rango de 800 metros para garantizar la sostenibilidad de la edificación y esto termina generando lineamientos para el diseño del urbanismo en función de la certificacóncasaColombia.
Al revisar los servicios y equipamientos cercanos se identificó que no se presenta espacios de comercio para suplir las necesidades del equipamiento educativo así que se propondrá espacios de comercio con esta función para permitir una integración también con los usuarios deestos equipamientoseducativos
1. Estrategias de arquitectura sostenible Agua.
Uso eficiente del agua en interiores

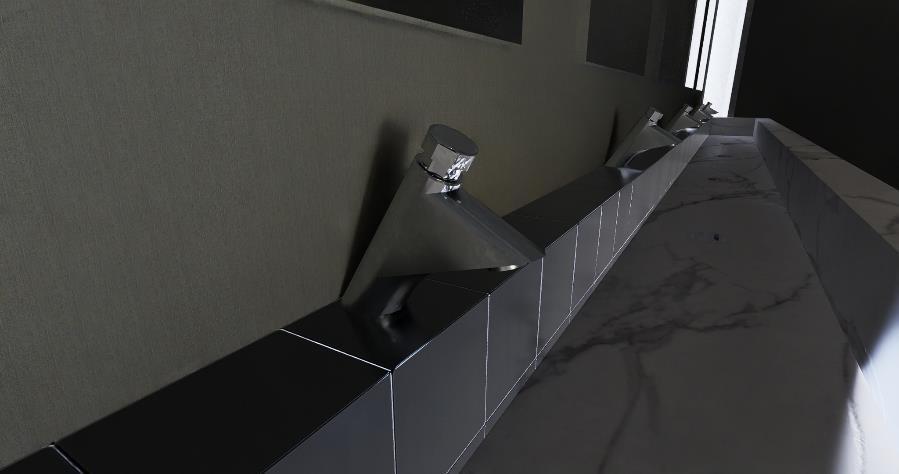

Para la eficiencia correcta del agua se han utilizado lavabos de presión para evitar un desperdicio del agua dentro de los baños públicos también permitiendo distribuir la cantidad de agua necesaria dentro de los sanitarios siendo de doble pull para tener diferentes cantidades de agua para diferentes necesidades

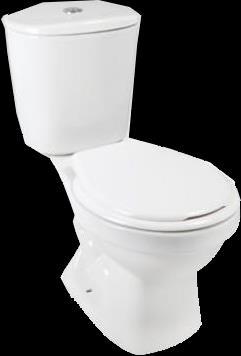

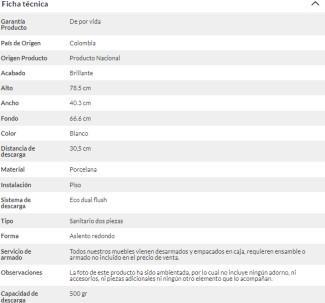

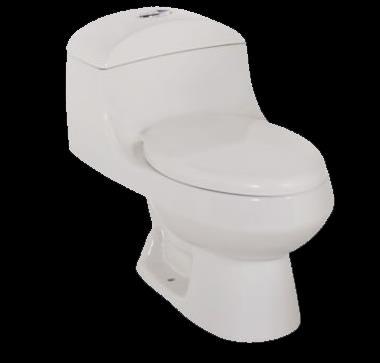

Sanitario Montecarlo Novo Alongado Het 4.8 Litros

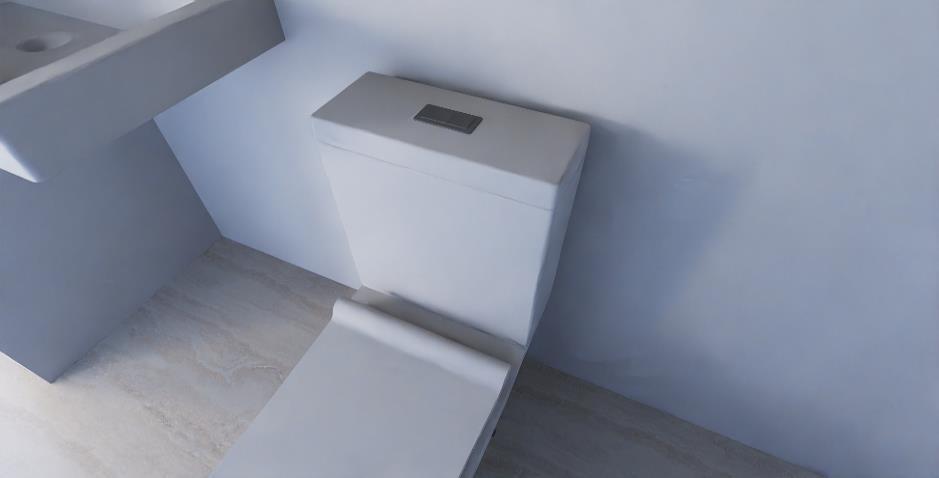

SanitarioAquaproRedondo
3.7 Litros Descarga Dual Blanco

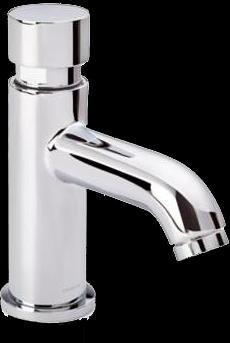

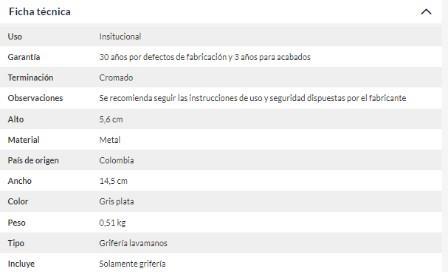

Grifo Para Baño Monocomando Con Rociador

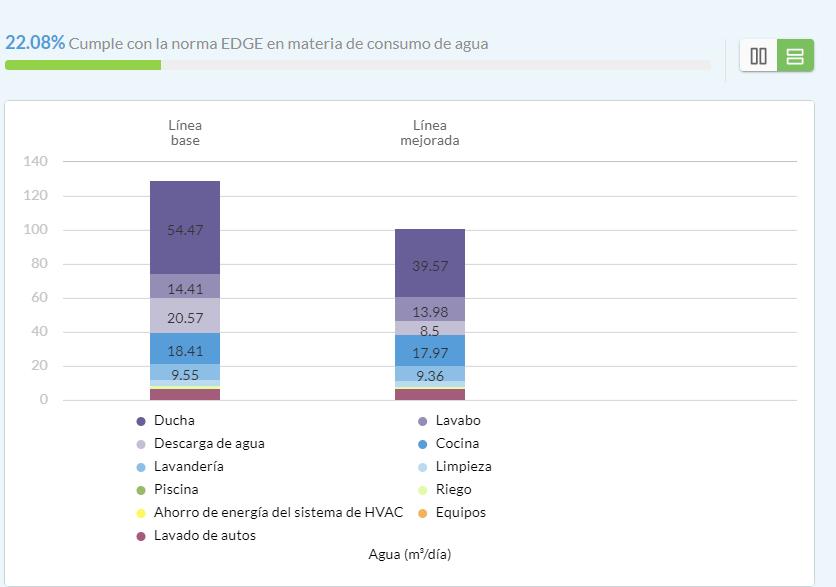

Reducción del consumo de agua potable
Se realizo una búsqueda de equipos que no tengan un alto consumo de agua potable para realizar sus funciones principales como lo son los accesorios de presión en los grifos para limitar la cantidad de agua que sale y el doble push de los baños para determinar cantidad de agua por desecho.
Cisterna eficiente
Grifos eficientes
La ubicación del tanque se encuentra en el sótano en cercanía a la planta de bombeo y la planta contra incendios; de ahí su granespacio.

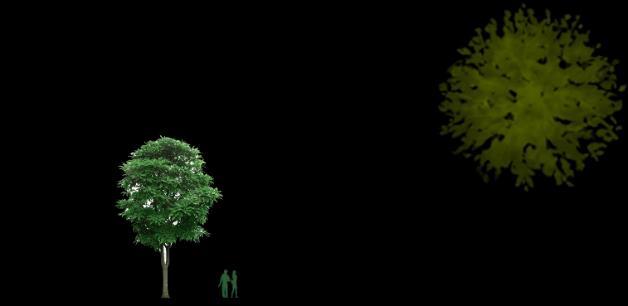

Diseño del paisaje

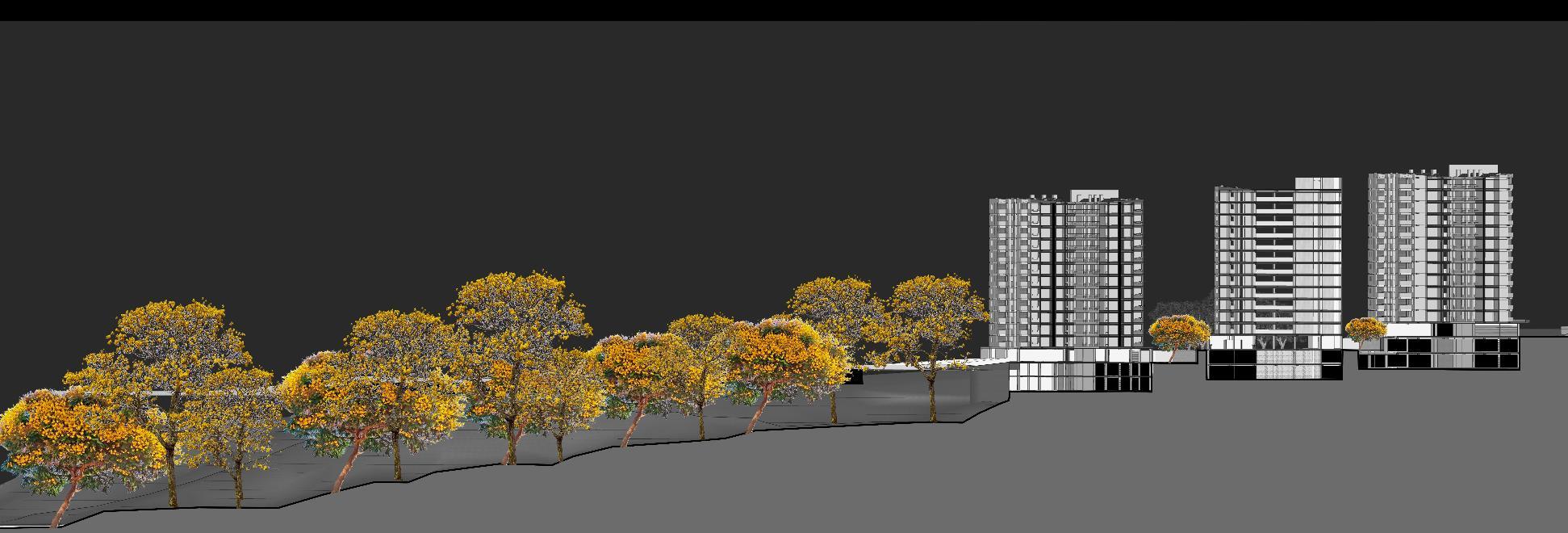

Para el diseño del paisaje se opto por medio de la búsqueda de en el manual de silvicultura vegetación que debería llegar a aparecer como especies adaptativas delespacio
Cifras Diseño del paisa CASAColomba.
Árbol mediano, puede medir 18 m de altura y más, nativo de Indonesia y Malasia. Tiene silueta cónca con oae denso y permanente.
Copa piramidal;toncorecto y so corteza pado grisácea Las hojas simples opuestas son grandes y lustrosas, de color verde oscuro brillante cuando adultas, ozasyverdecarocuando óvenes
Árbol caducifolio muy grande de hasta 35 m de altura; originario de VenezueayCoomba
Pocas ramas en la fronda, gruesas y ascendentes; copa irregular, redondeada, estratificada y algo estrecha, Se decide la integración del mismo por ser de coloresllamativos y permitiendo una integración visual con la vivienda y espacios públicos perosinrecaerenlacirculación
Es originario del Brasil, de la familia Caesapnaceae (Fabaceae) Árbo de porte medio de 10 15 mt de altura y 30 50 cm de diámetro a la altura del pecho. Raíz profunda, no agresiva.
Copa en orma apaasoada y densa aunque pede su o ae en perodos cotos, con 8 10 mt de dámetro Hoas compuestas atenas dobemente pnnadas coo verde claro; abundantes flores amarillas, que sobresalen por encima dela copa; frutosenlegumbresleñosascolorcafé.
El proyecto presenta un uso eficiente del agua por medio del paisajismo ya que se busca por medio de la gran vegetación cercana ( bosques ) generar el paisajismo para el urbanismo además de tener algunos espacios en el interior al urbanismo esto nos permite concretar los siguientescoeficientes.
Eficiencia energética

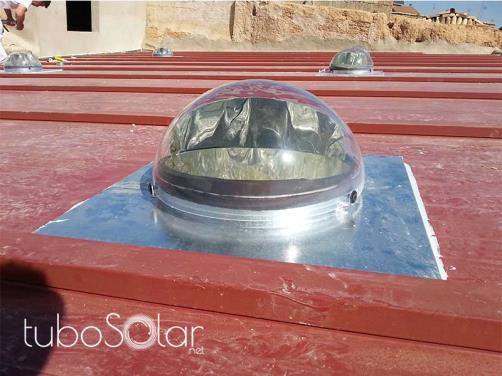

Uso eficiente de la energía Reducción iluminación artificial
Desde la composición arquitectónica de la vivienda se busca suplir esta necesidad de aprovechar en mayor medida la iluminación natural dando espacios sin necesidad de la utilización de iluminación artificial en horas del día teniendo su mayor longitud entre las 3 y 4 de la tarde sin contar los anocheceres.
Área afectada por luz natural tipología 1 desde Sección.
Área afectada por luz natural tipología 1 desde Planta
Área afectada por luz natural tipología 2 desde Sección.
Simulación Junio entrada de luz Solar 7:00 17:00
Estrategias de eficiencia energética Orientación.
La orientación tambien es uno de los puntos mas importantes para casa colombia ya que es una forma de reducir la temperatura interna de la edificacion desde un punto de emplazamiento permitiendo generar un lineamiento de diseño de vital importancia para el proyecto
La orientación utilizada en el proyecto es de carácter suroccidental a nororiental donde las fachadas más cortas son las que están mirando hacia estos puntos permitiendo una menor radiación en las fachadas largas y se genera una ligera inclinación para permitir un acceso visual a el suelo de protección
Relación Ventana Pared
Fachadas Noroccidente- Suoriente
Fachadas Nororiente-Suoccidente

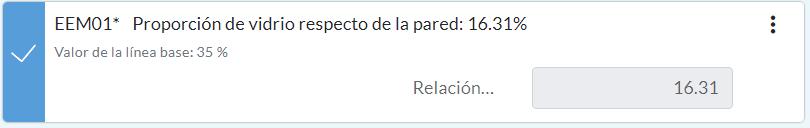

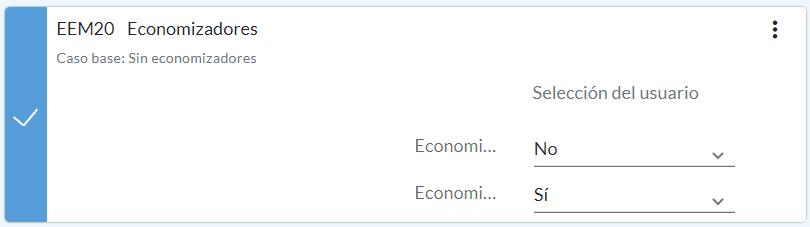

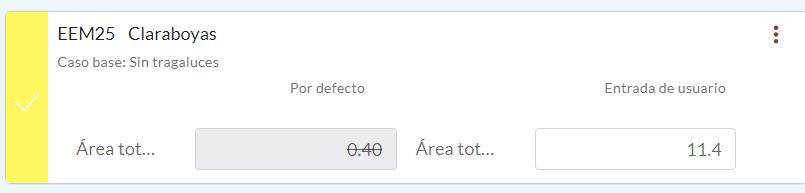

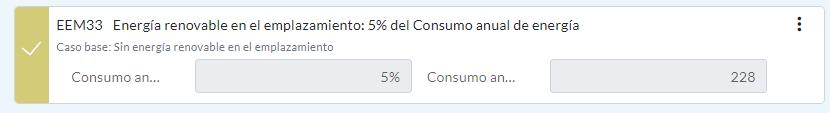

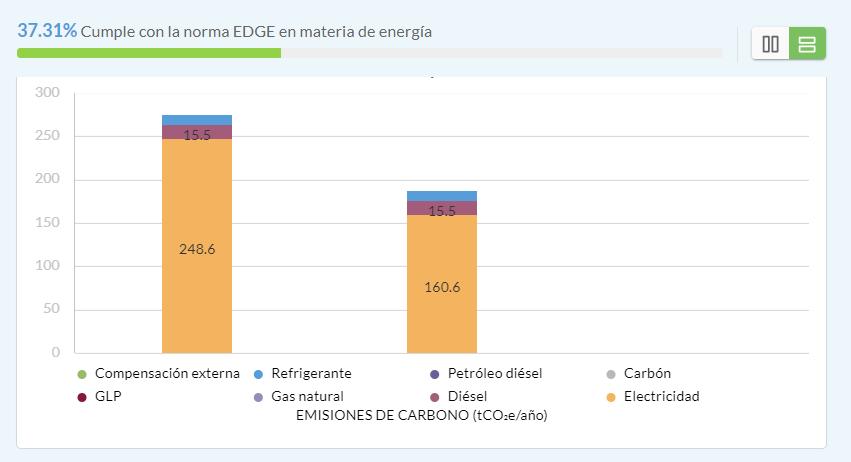

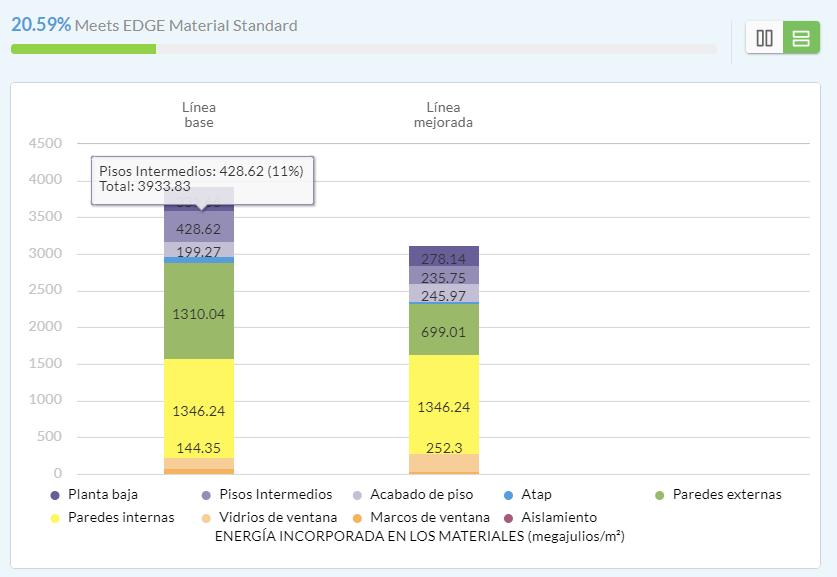

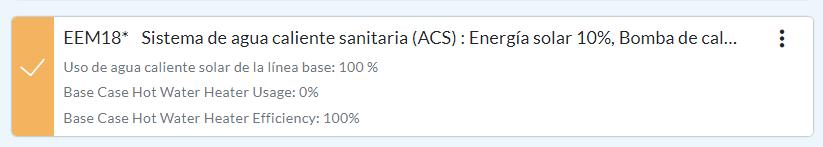

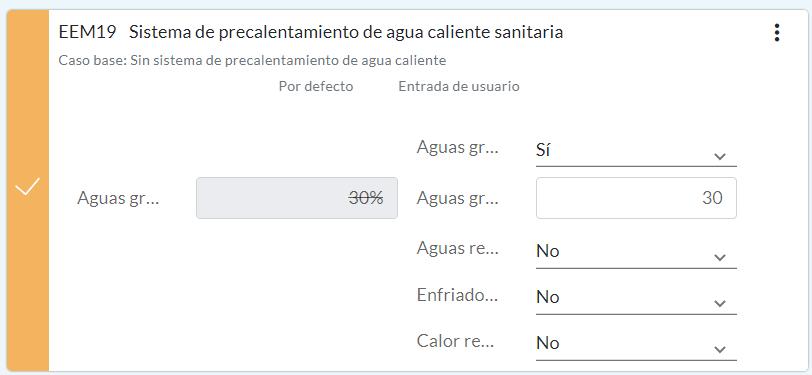

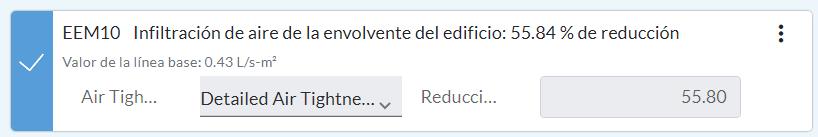

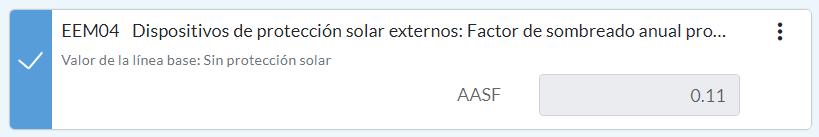

Al utilizar la certificacion EDGE permitio identificar por medio de los items de la misma un cumplimiento de la sostenibilidad; ya que al contabilizar la relacion ventana pared se obtuvo un total de 16% Permitiendo una reduccion en algunos puntos el uso de aires acondicionados.
Ademas un punto fundamental del cumplimiento de la misma fue el uso de la circulacion como espacios que permitan una entrada de ventilacion dentro de los espacios (vivienda y dentro de la misma circulacion.

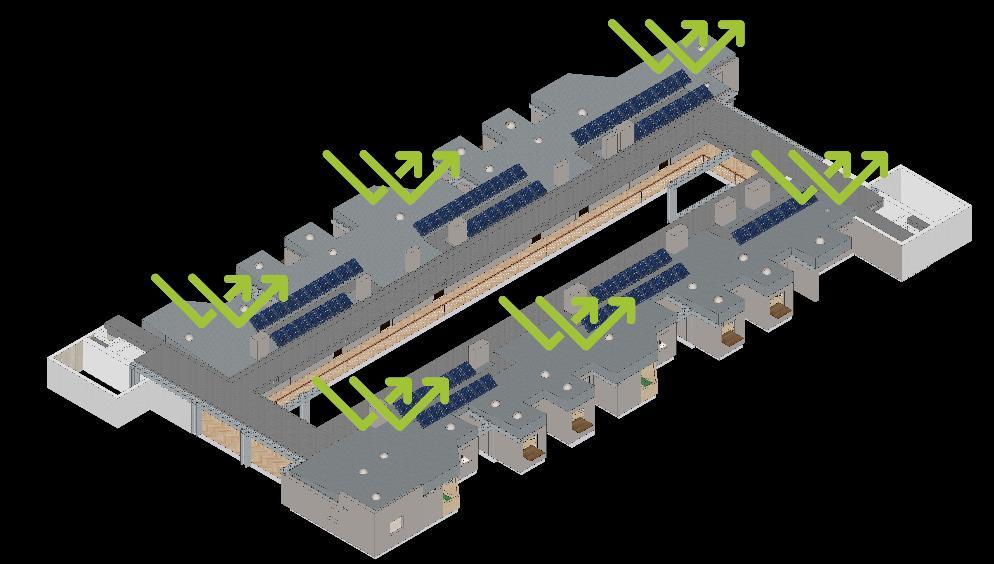

Techo reflejante.

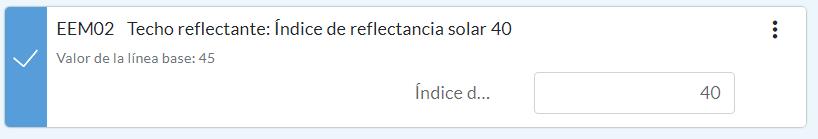

Se opto por una cubierta en panel aislante revestido por aluminio permitiendo tener un indice de reflectancia de 40; la razon de esta decision es la utilizacion del la reflectancia como medida preventiva y aislante de la radiacion provocada directamente a la cubierta.
Como la cubierta se encuentra en constante contacto con la radiacion solar esto genera que la planta superior sea considerado uno de los mas dificiles de habitar; por lo que al generar este aislante se permite una reduccion de esta radiacion solar.

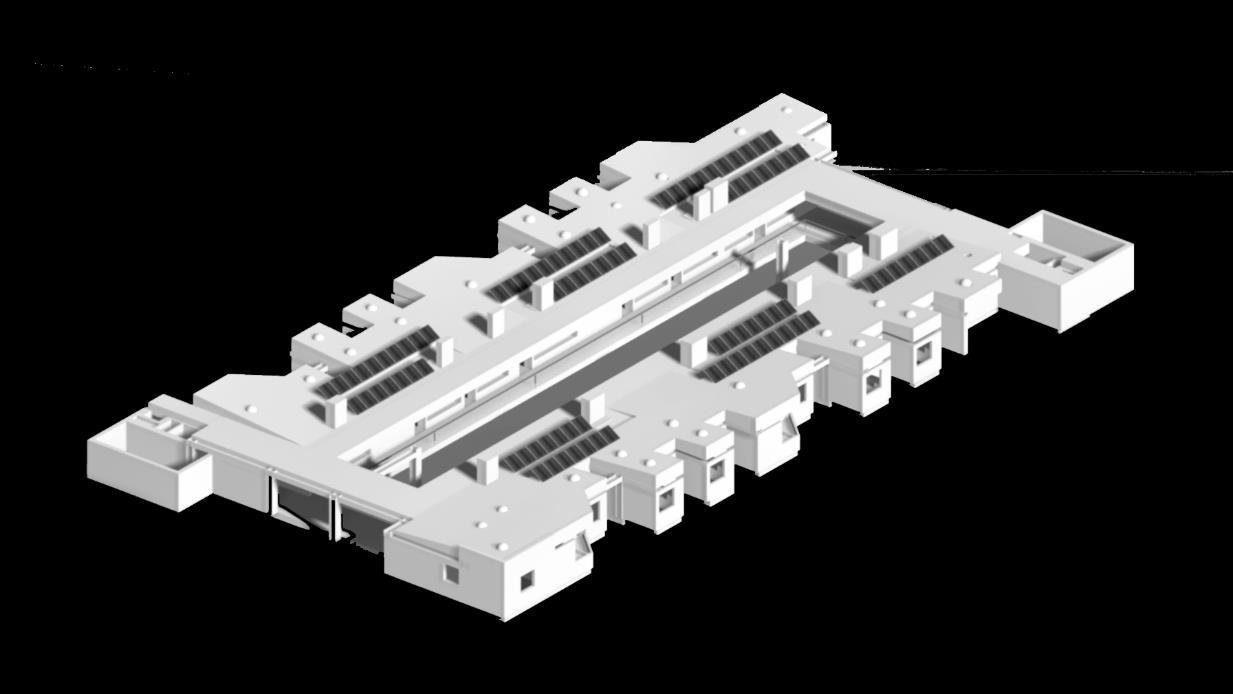

Axonometria de cubierta en Panel aislante
Seccion de reflectancia
