1/PROJECTES - ARNAU TOSCANO PRAT

/1 PROJECTES

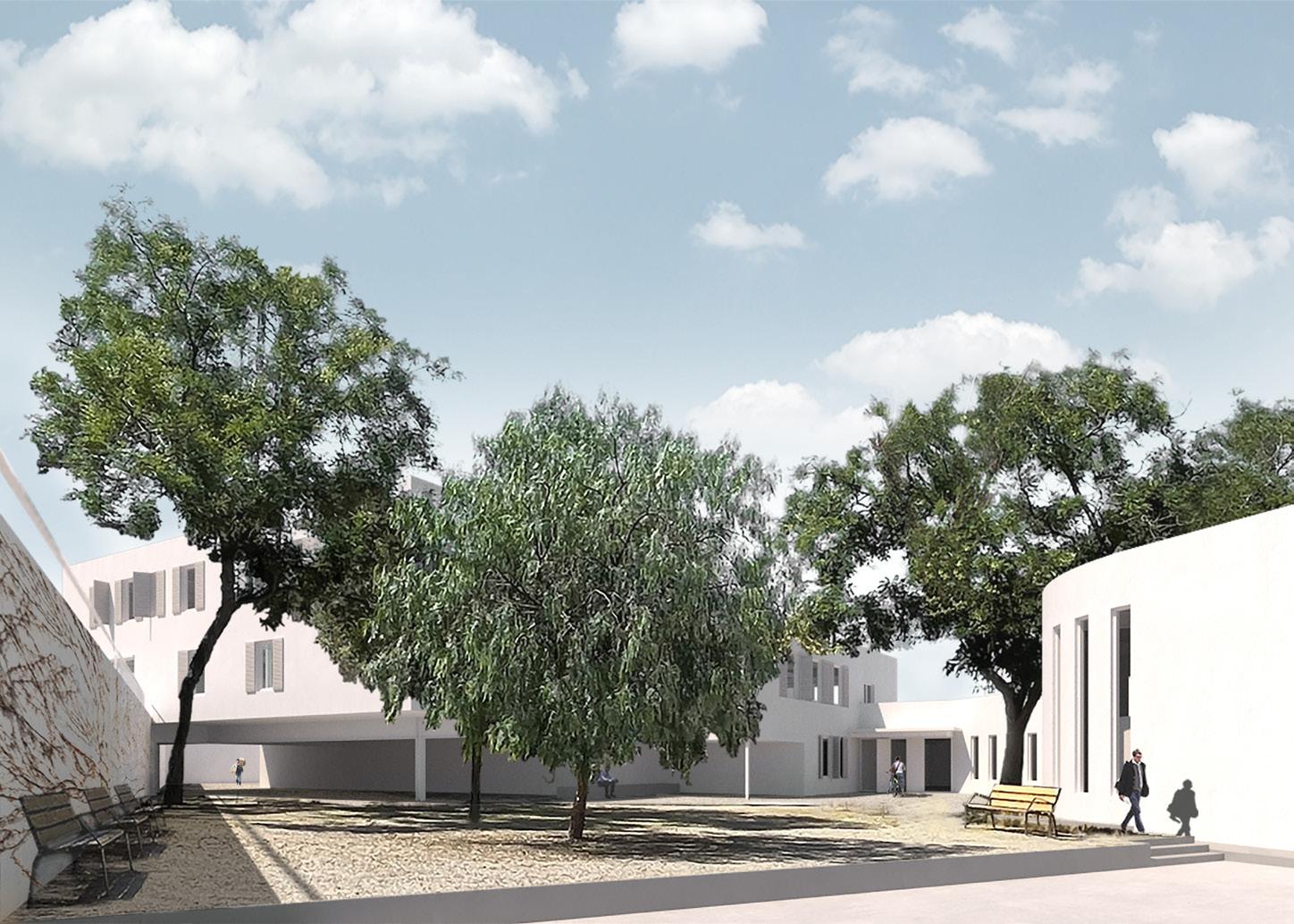

CO-HABITATGE INTERGEN. L’ERA

HABITATGE I CIUTAT, Proj IV Jordi Badia

Col·laboració amb Pau Gelpí | 2020

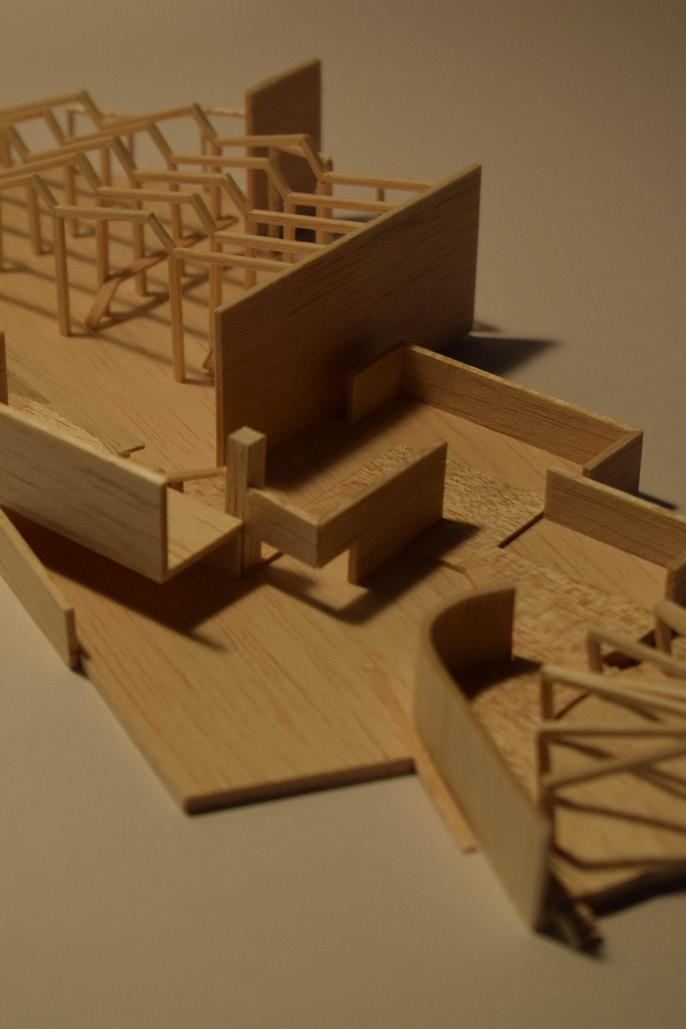

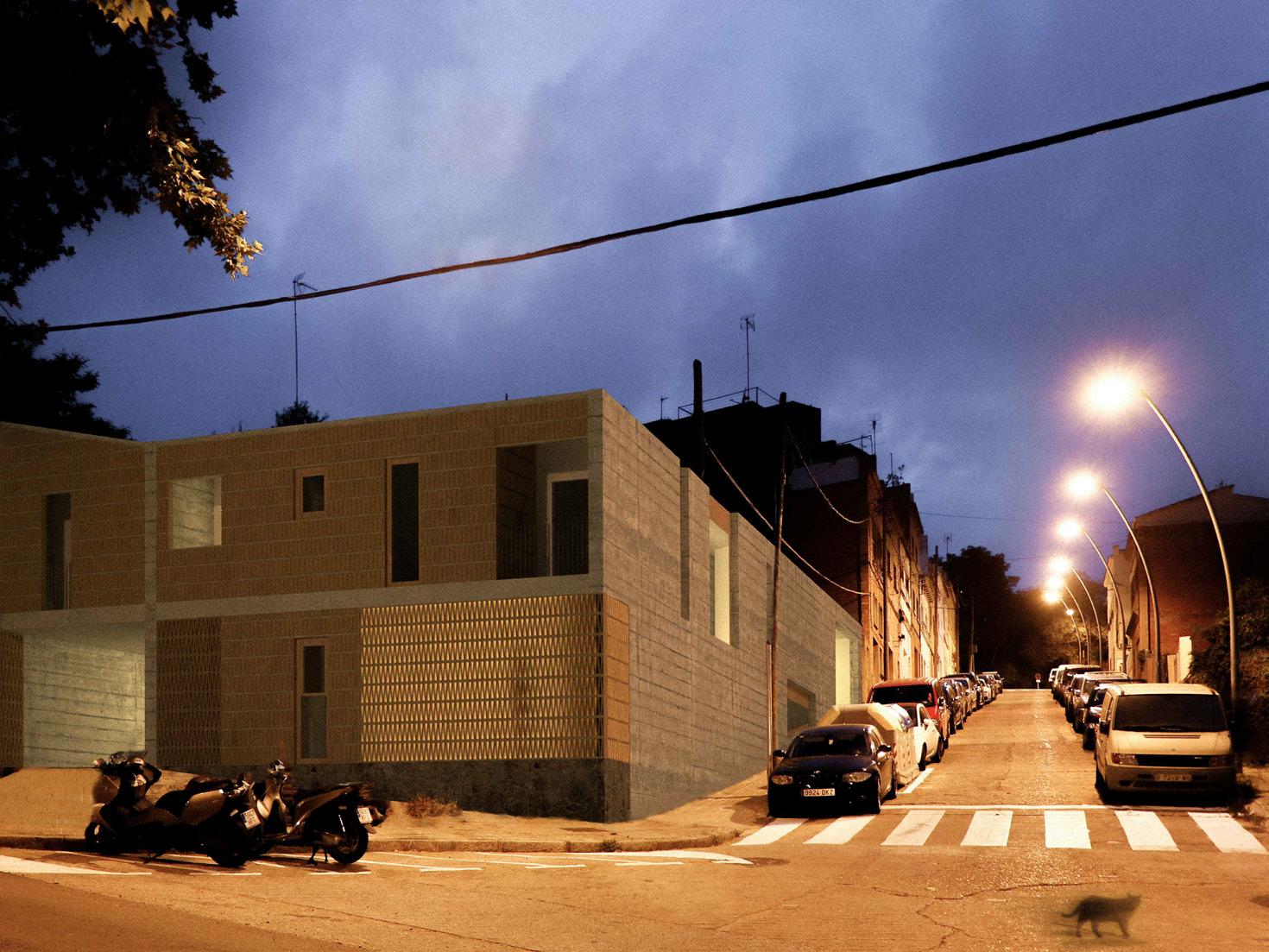

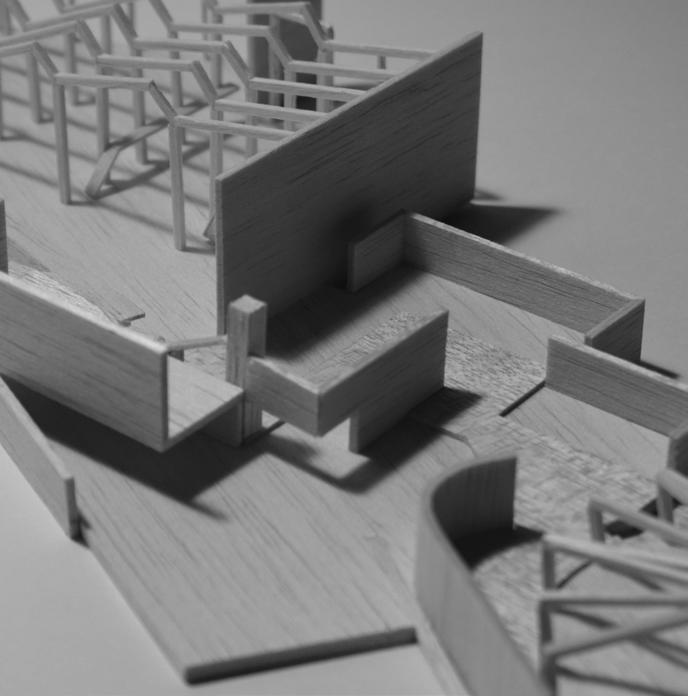

A les faldes nord del Turó de la Rovira, al conjunt residencial de baixa densitat de la Font d’en Fargues, s’empelta l’Era, una cooperativa d’habitatge intergeneracional que s’acomoda a la topografia, potencia les prexistències i el verd, i venera els seus veïns treballant de manera estratègica amb les condicions que marca el barri. Oferint una gran qualitat de vida tant individual com col·lectiva basada en l’experiència espaial, l’adaptabilitat i la comunitat.

CENTRE

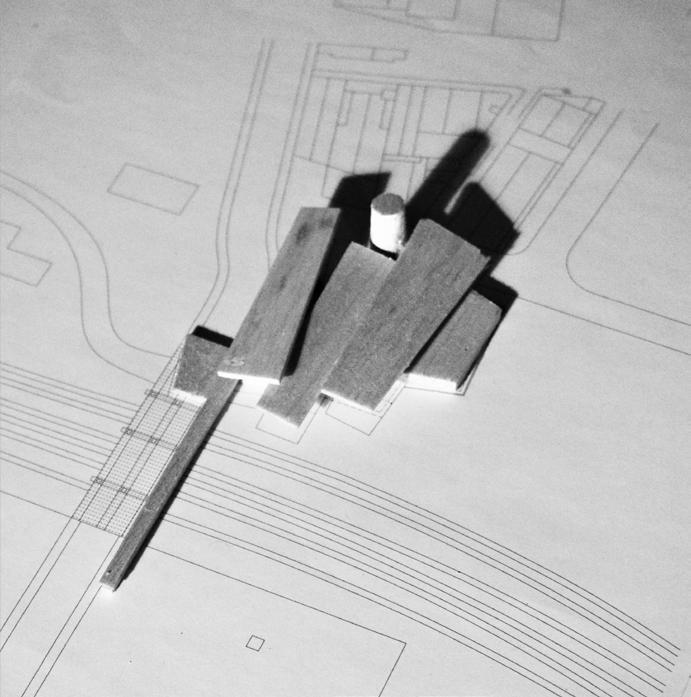

PONT DEL TREBALL

MOTORS URBANS, Proj V Martí Sanz | 2021

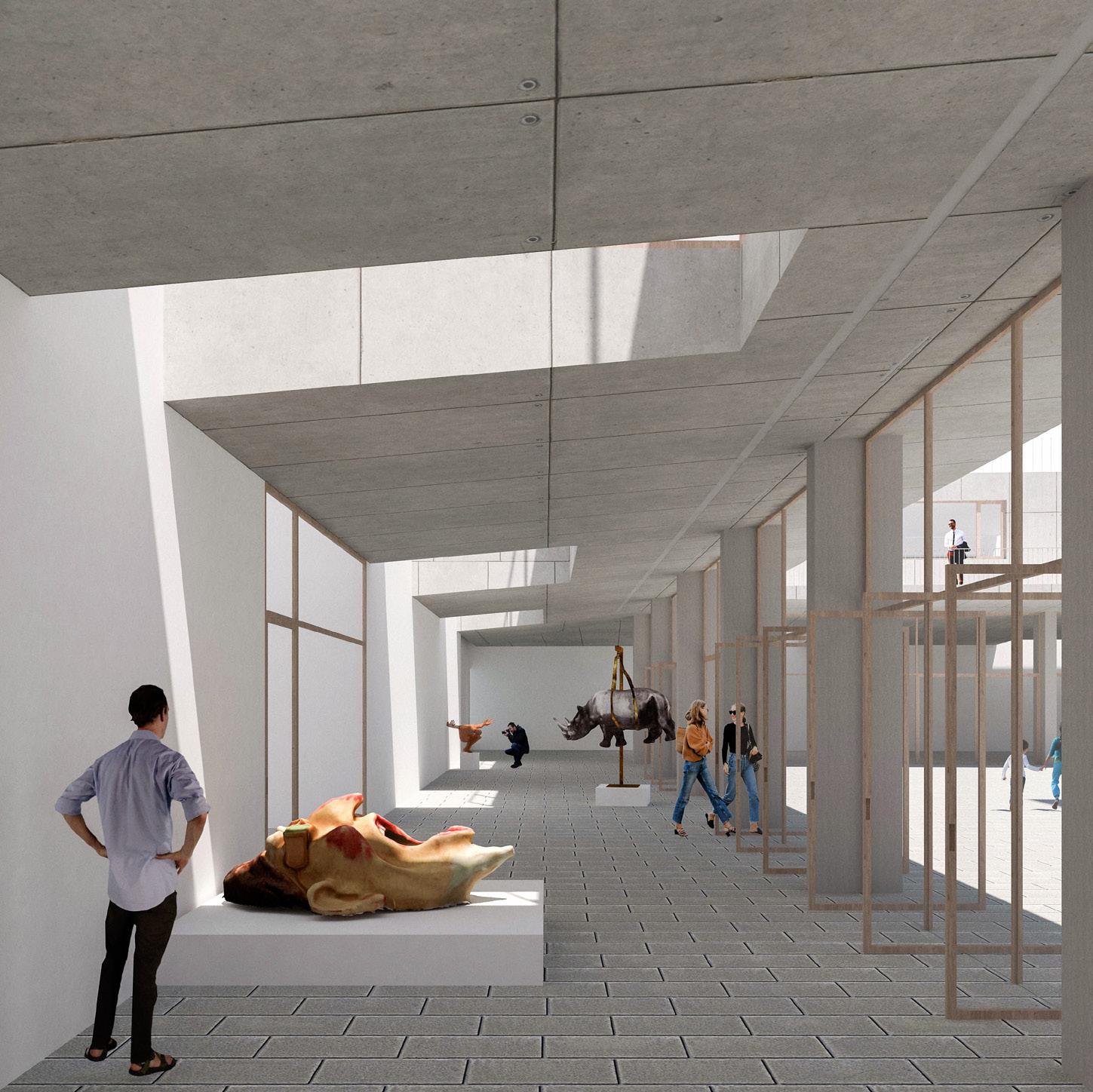

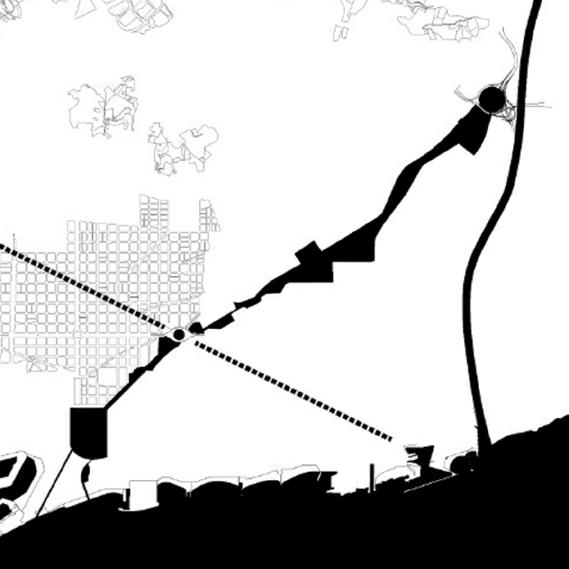

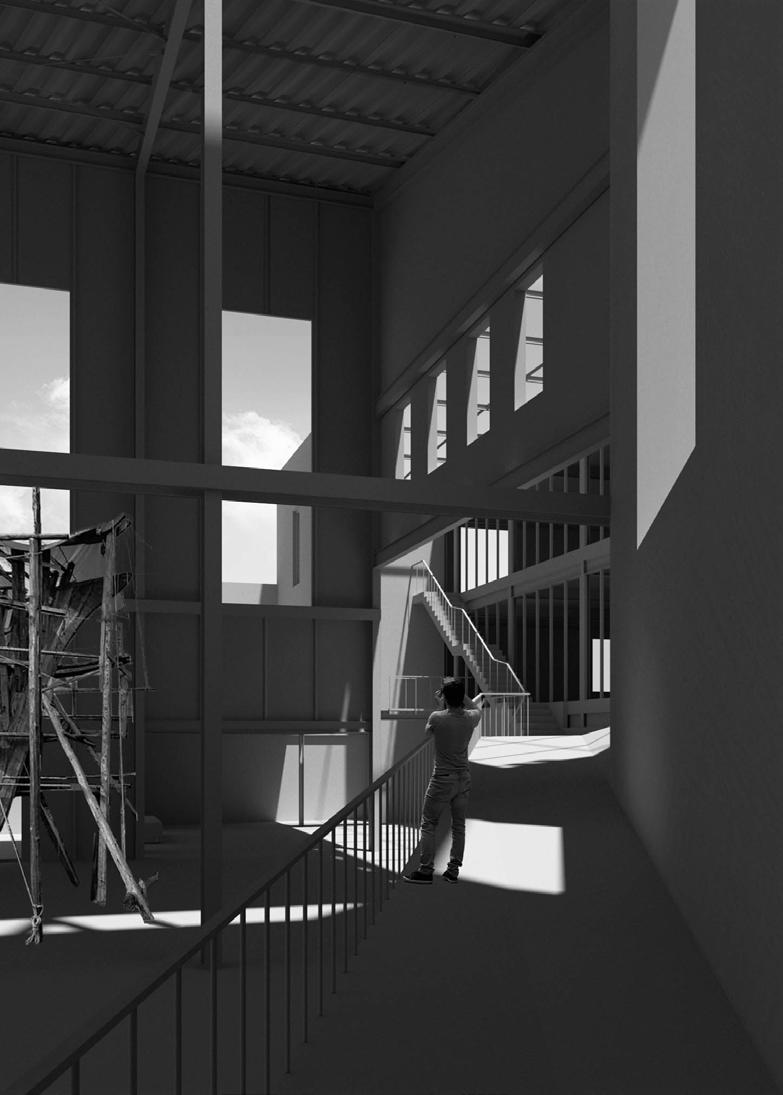

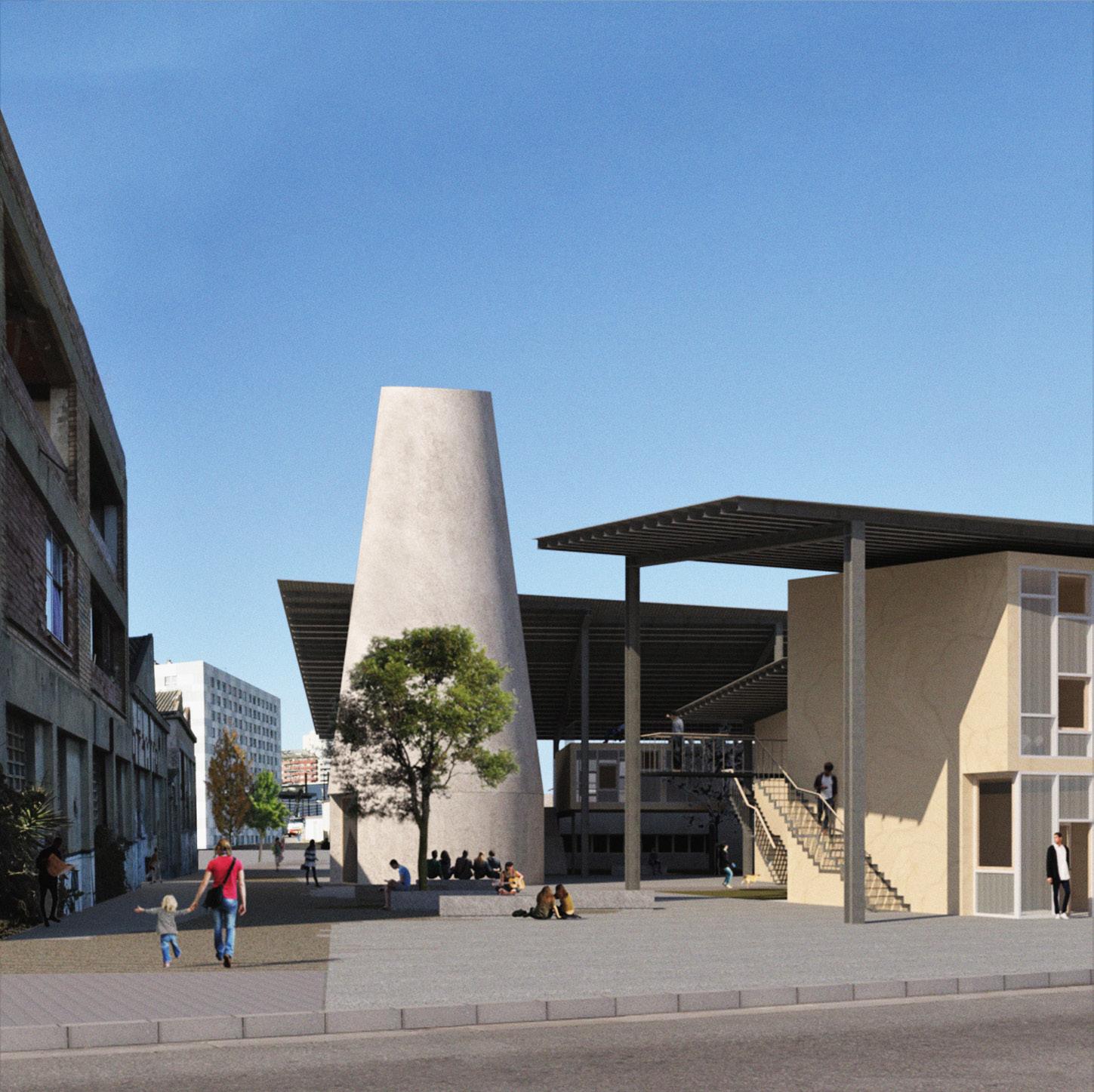

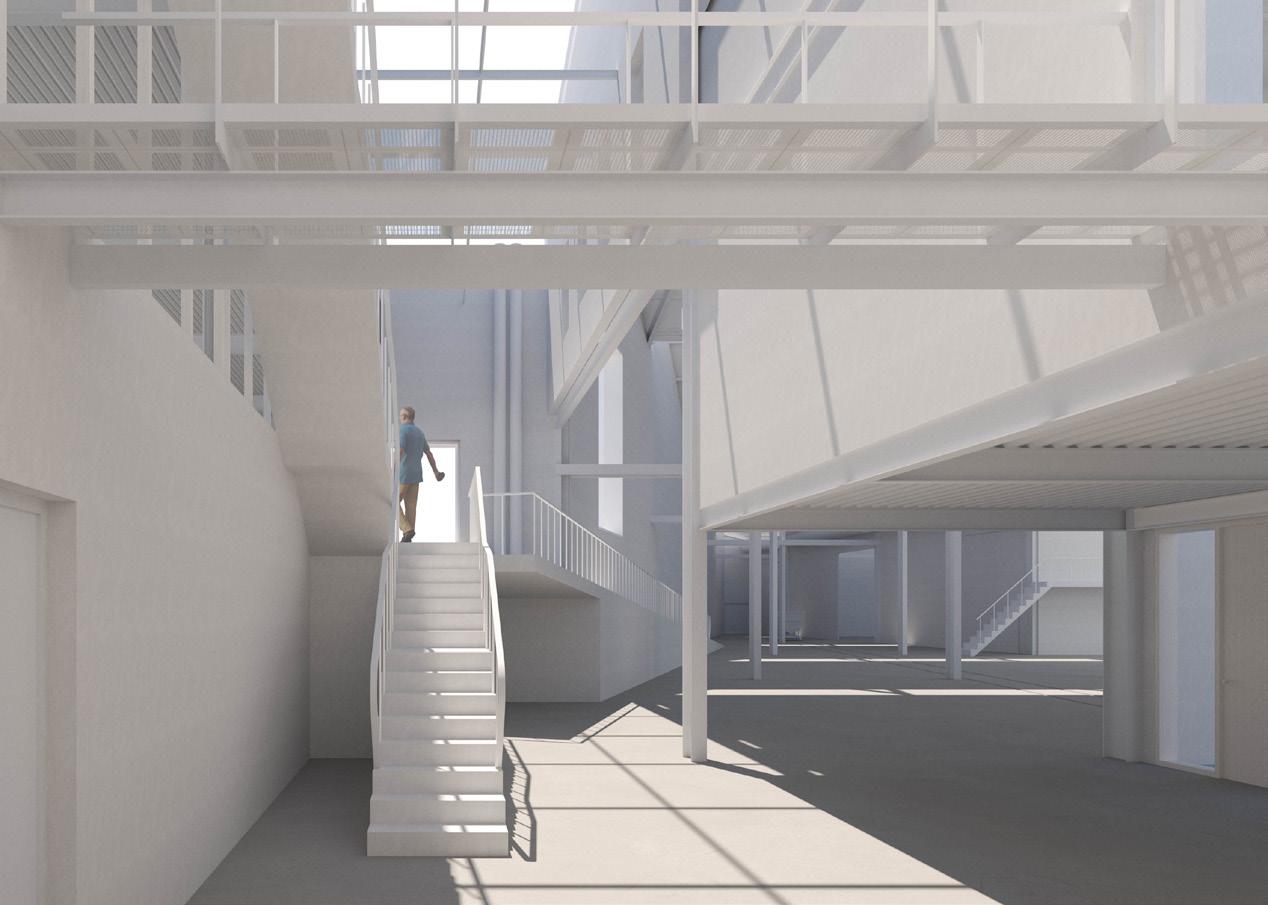

La il·lusió corrumpuda i eterna del parc de la Sagrera fa que segueixi latent la gran ferida de les vies de tren, desconectant per complert barris que es miren de lluny, veïns però desconeguts. La proposta de projecte, reaccionària a la situació, pretén aproximar-se a realitats més tangibles i immediates, acurtant i revaloritzant el trajecte pel Pont del Treball, fent ciutat, potenciant l’entorn i el pas del temps, i posant la mirada tant en el present com el futur, vies i verd. Respon a un edifici híbrid, en clar diàleg amb la Nau Bostik, que inclou tallers de formació, coworkings, exposicions i auditori, estances temporals de suport i altres serveis. Aprofita les infraestructures i situacions que la obra va deixant, al mateix temps que es configura seguint estratègies climàtiques i sostenibles, com l’ús, certament poètic, de la pròpia runa de les obres com a àrid reciclat, entre d’altres.

Xapa metàl.lica mini-ona, d'acer galvanitzat de 0'5 mm de gruix amb visos d'acer autoperforants amb arandela de neopré. Perfil d'acer laminat IPE-240 Perfil d'acer laminat HEB-300 Panell sand-wich format per acabat interior de fusta laminada de pi de 16 mm de gruix, aillant de polistiré extruit XPS de 60 mm de gruix fusta aglomerada hidrófuga de 16 mm. Fusteria fixe formada per muntants travesers de fusta de Pi de 150x60 mm, acabat amb oli, 2 plaques de policarbonat celular de 20 mm amb càmara d'aire intermitja. Fusteria tipus ISCLETEC de fusta de Pi acabat amb oli Panell de fusta de 150 mm de gruix, format per montants de fusta de pi de 110x5 mm, aillant de poliestiré extruit XPS de 110 mm de gruix dos taulells de fusta laminada de 20 mm de gruix. Paviment de fusta de 20 mm. Sistema Rehau de suelo radiante amb tub PE-Xa planxa de poliestiré de 60 mm de gruix. Panell contralaminat EGO CLT 200, de Pi, de 5 capes de 40 mm de gruix, de mides estandars de 16000 x 2400 x 200 mm, 104 kg/m2 amb 3 punts de recolzament. Relliga d'acer galvanitzat en calent de pletines de 80x2 mm cada 40x40 mm. Perfil d'acer laminat U-200 Barana de fusta. Morter de regularització de 40 mm de gruix, reglejat Paviment de formigó acabat sorrejat, amb pendent 1'5% Làmina impermeable amb 2 feltres geotextils Solera de formigó de 200 mm de gruix Sub-base de graves Carteles metàl.liques d'acer de 10 mm de gruix Placa d'ancoratge d'acer de 50x50x15 mm Sabata de formigó armat Formigó de neteja de 50 mm Paviment de llamborda de formigó tipus "llosa TRAMA" de Breinco, de 400x400x120 mm, amb graella de reg per degoteig a la part inferior amb línies cada 40 cm, plantació de barreja de llavors de gespa amb sustrat sorrenc/vegetal. Capa de sorra de 0-3 mm, de 4 cm de gruix Sub-base de 20 cm de gruix de grava 2/22 sense fins

ECMWF RECOSIR LA HISTÒRIA

MOTORS URBANS, Proj V Martí Sanz | 2021

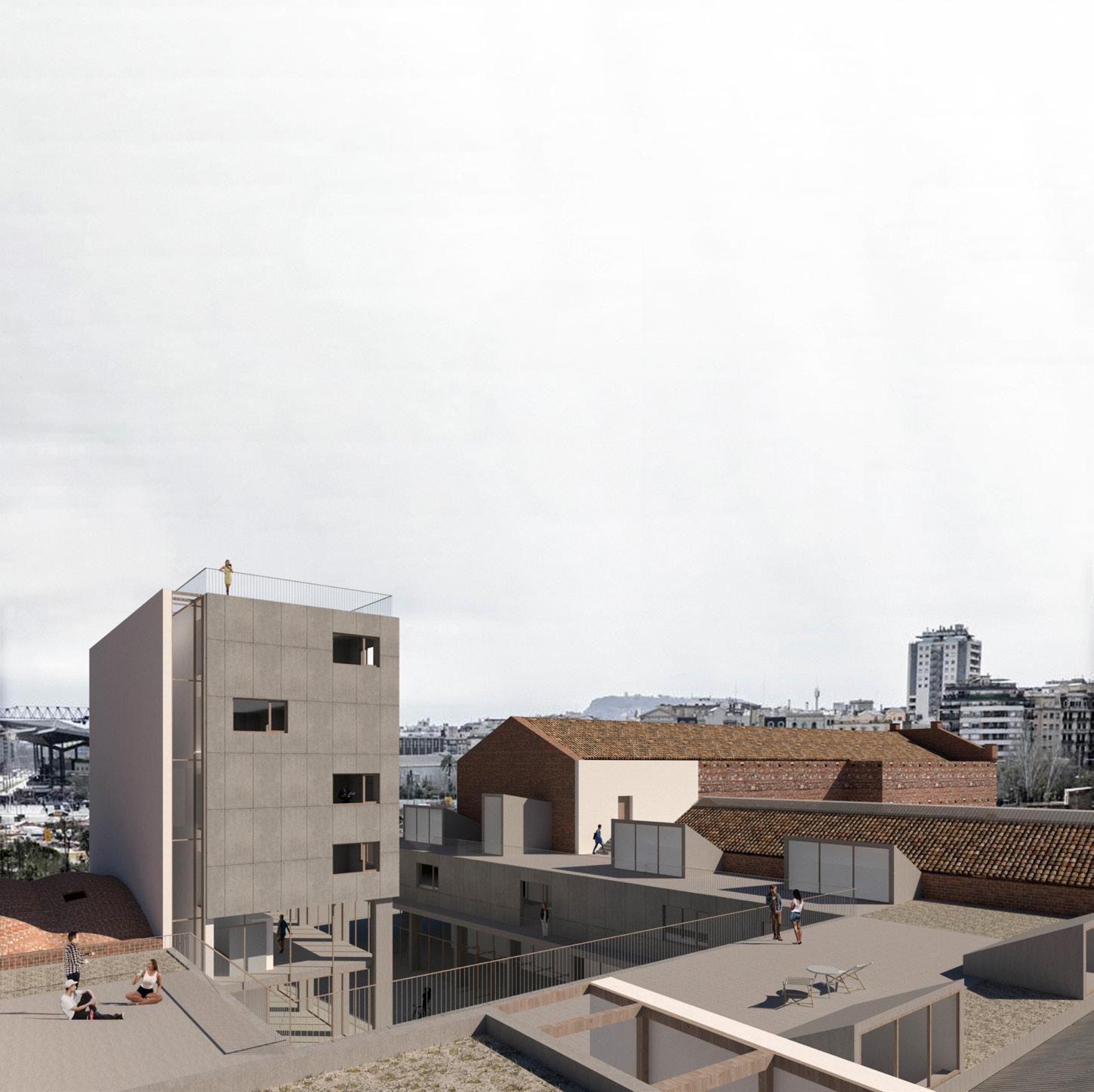

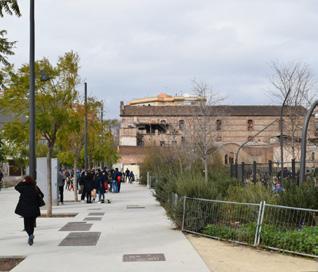

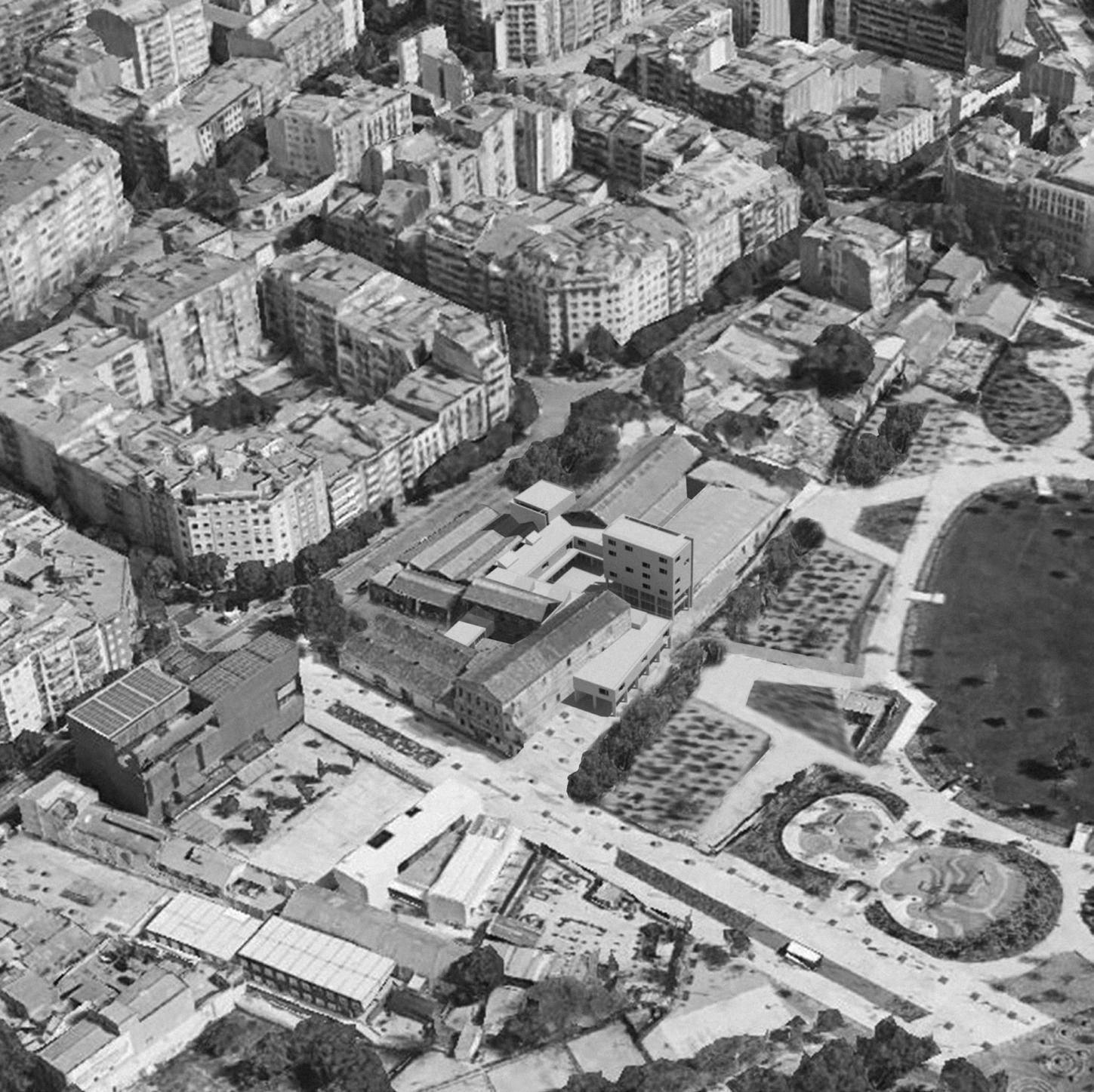

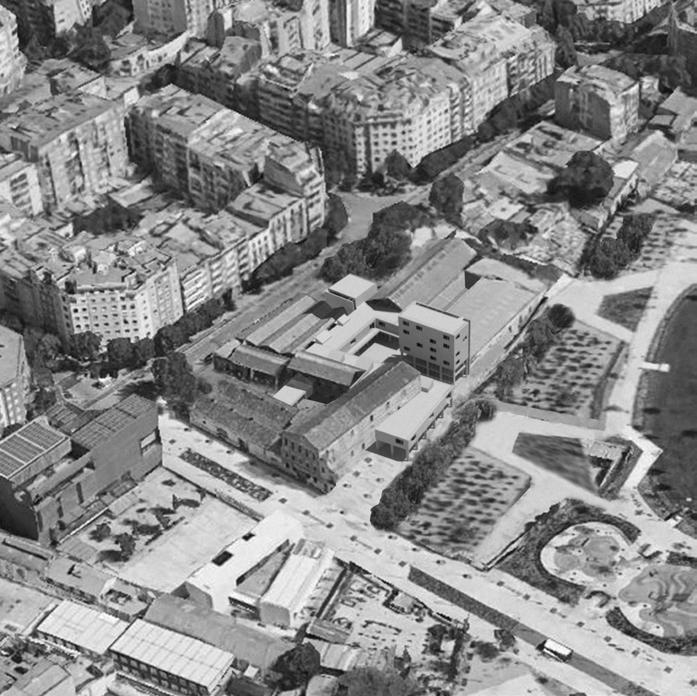

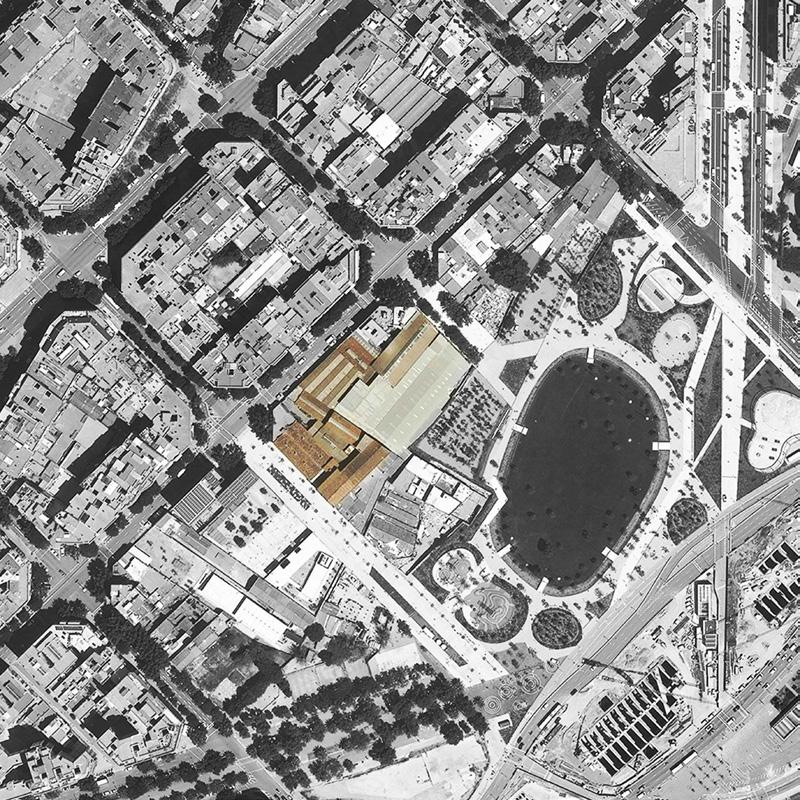

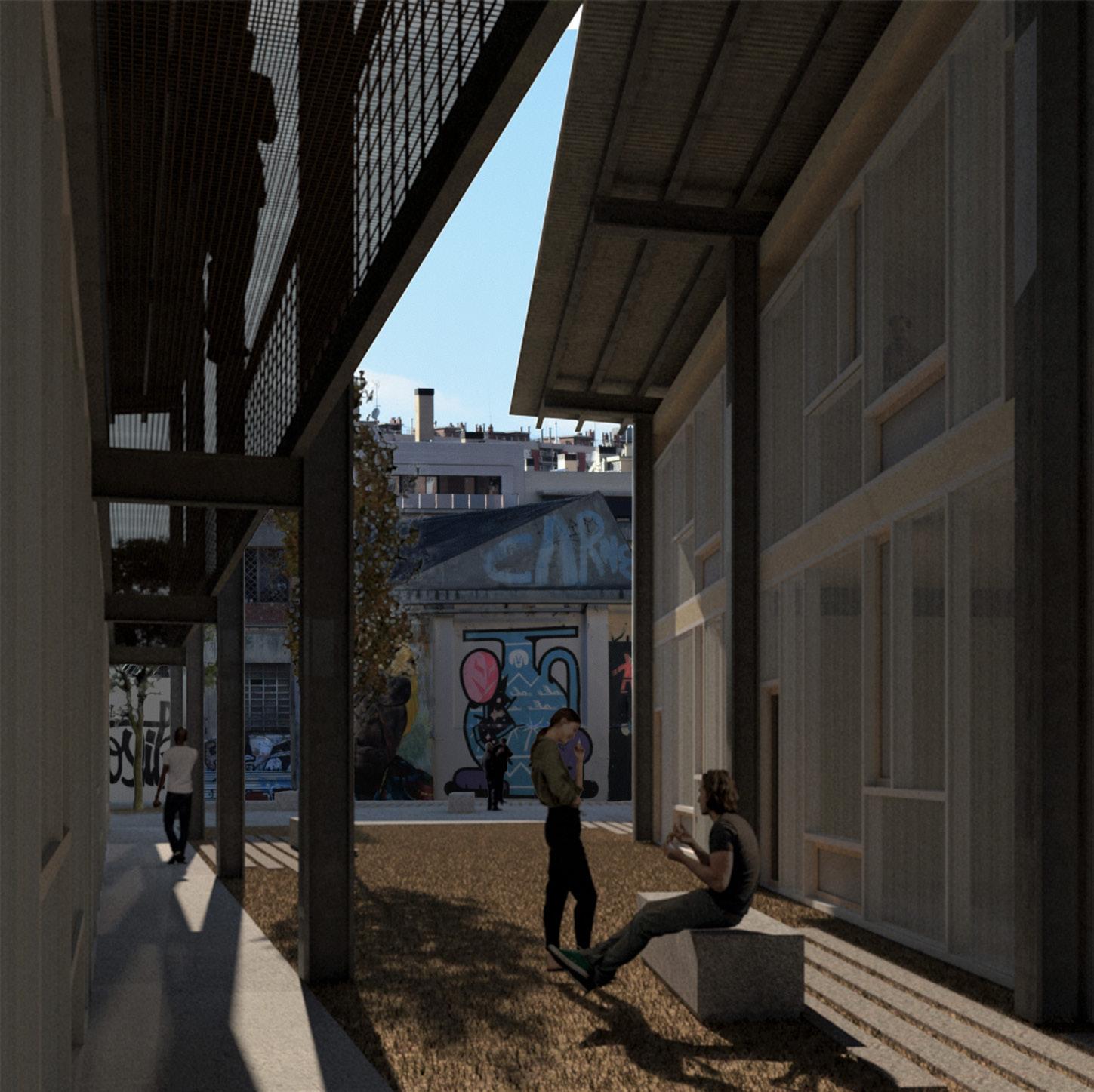

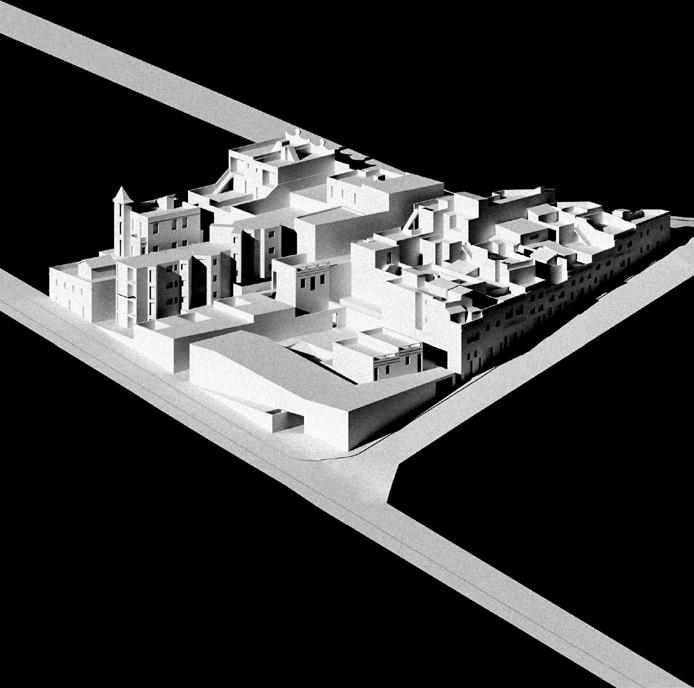

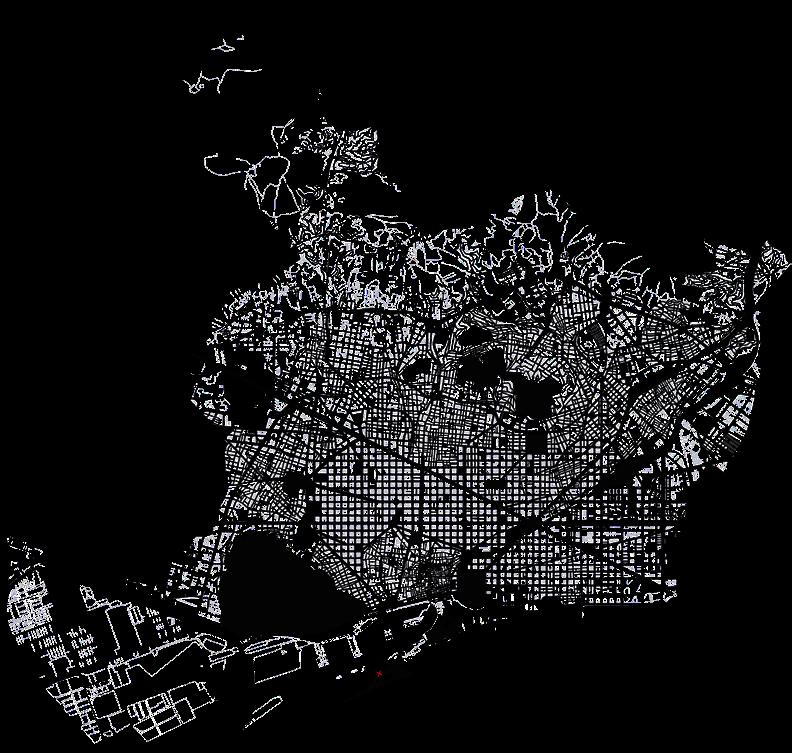

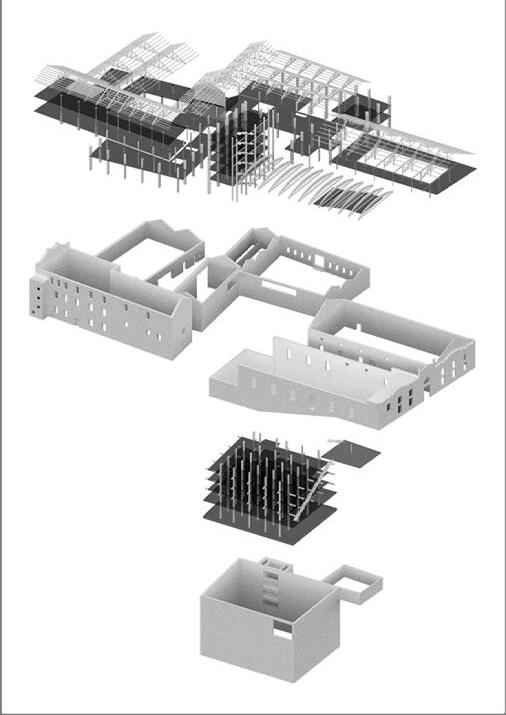

La cruïlla de les Glòries sembla ser idònia per emplaçar les instal·lacions del nou Centre Europeu de Previsions Meteorològiques i servir com a edifici manifest del progrès i la sostenibilitat. Node de les infraestructures verdes previstes, com la desembocadura del Parc del Rec Comtal, amb un entorn actiu i múltiple i una gran connectivitat fan de l’ubicació un punt calent de nova centralitat. Seguint el valor primari de sostenibilitat, s’intervé i es recupera el complex industrial de les antigues fàbriques de paraigües i sucre, en una estratègica acció de buidatge que configura dues places i fa respirar les peces, la principal amagant un cor digital de dades sota seu. S’afegeix una peça de caràcter neutre que realça i dialoga amb les diferents cobertes existents, que dona façana a les mitgeres, que penetra, organitza, i articula i relaciona totes les naus tant fisicament com tècnicament.

41°24'14''N 2°11'04''E

+ Cor de la ciutat, nova centralitat

+ Node d'infrestructures verdes, desembocadura Parc Comtal

+ Connectivitat molt bona

+ Entorn actiu i múltiple: escoles, habitatges, oficines, museus

+ Franquejat per un carrer funcional i altres cares pacificades

+ Vorada amb la recuperació del Rec

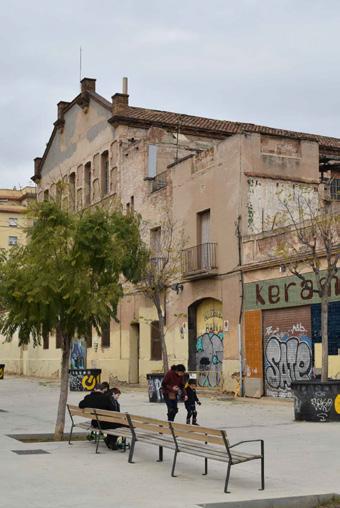

+ Recuperació complex industrial d'interès arquitectònic

+ Fàbrica del Paraigües (Clima S.A) i antiga Fàbrica de Sucre

+ Contemplat com ús d'equipament en el planejament vigent

/ Amalgama de construccions diverses

/ Ocupació potencial ~ 7.700 m2

- PMU 2021, reubicació de l'escola Gaia al solar

- Dificultat d'accés, aixecament plànols i registre fotogràfic

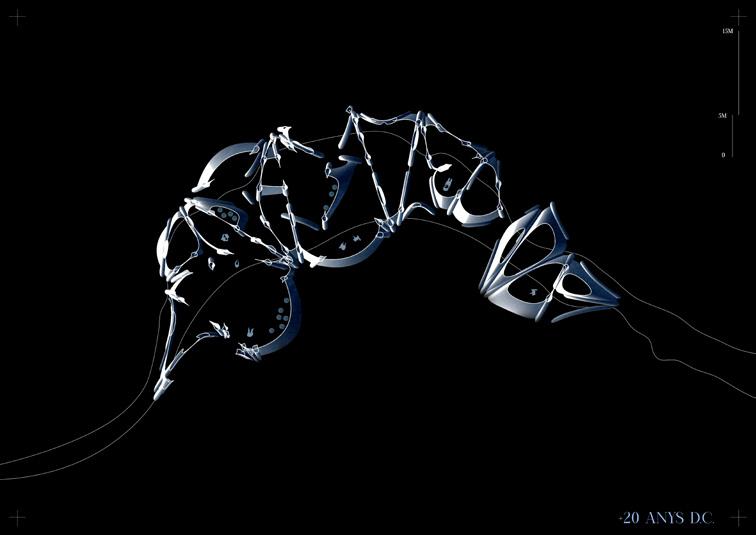

LES RUNES DEL RHUM

IN-FORM, LAC II Carles Sala i Relja Ferusic JETA | 2022

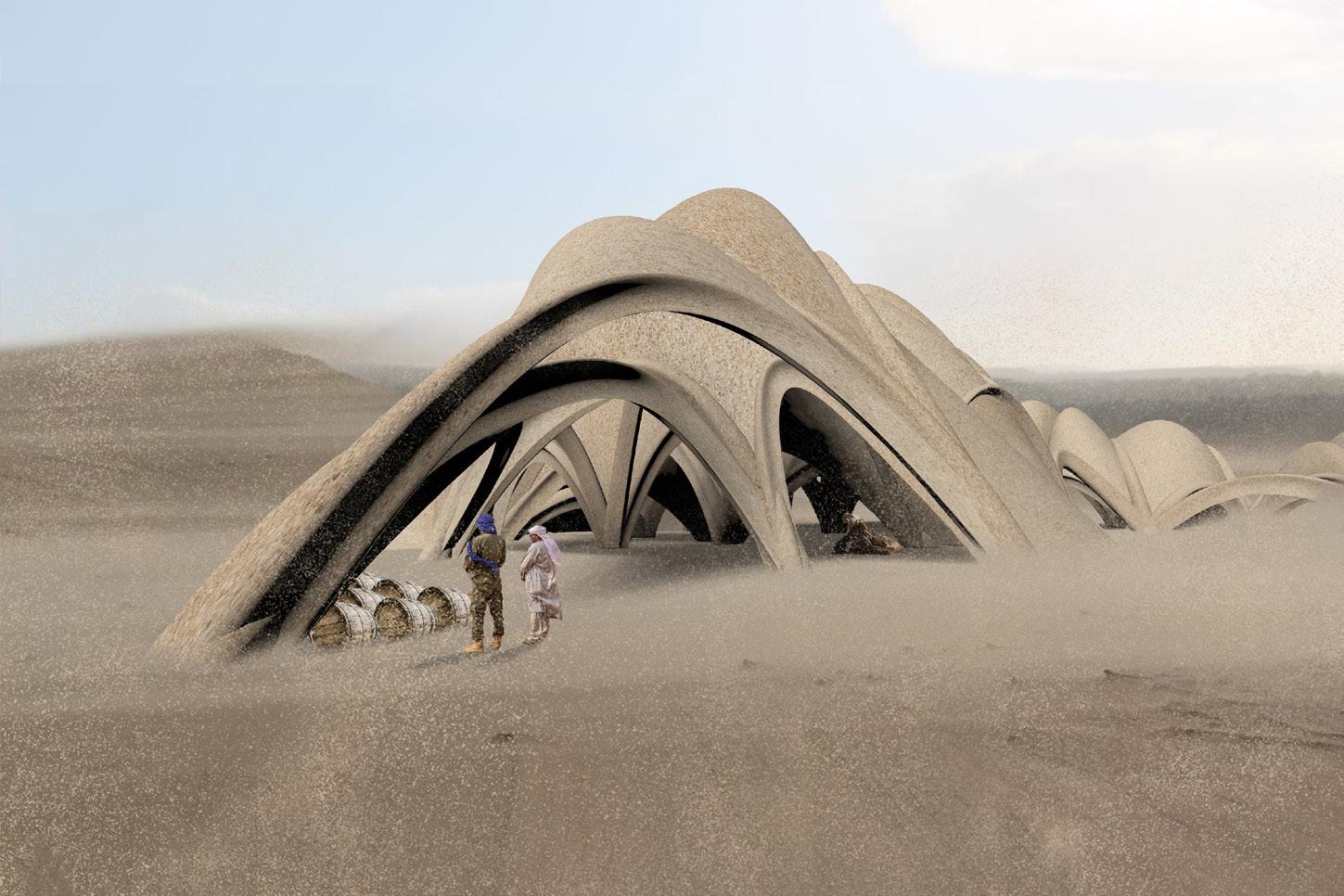

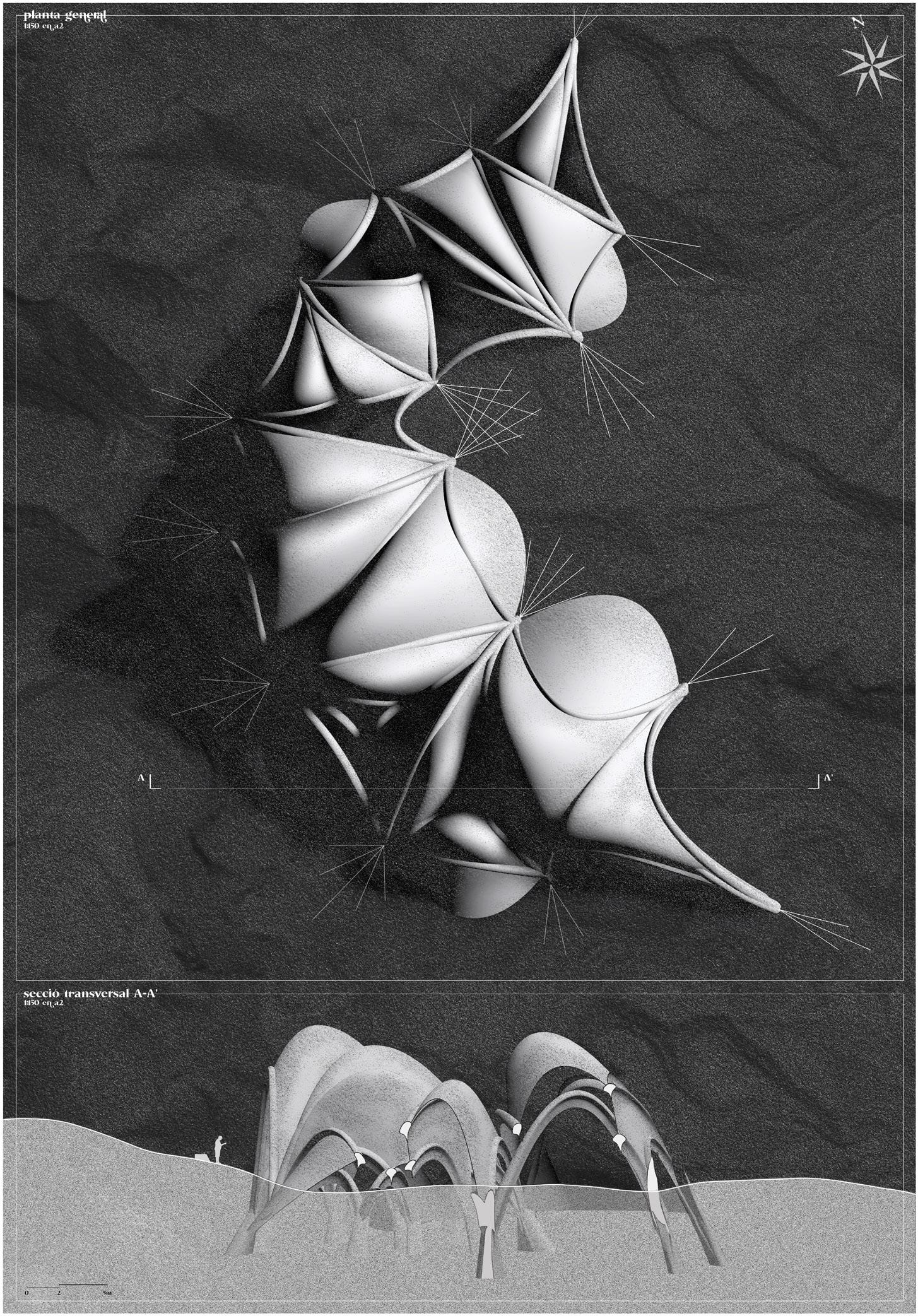

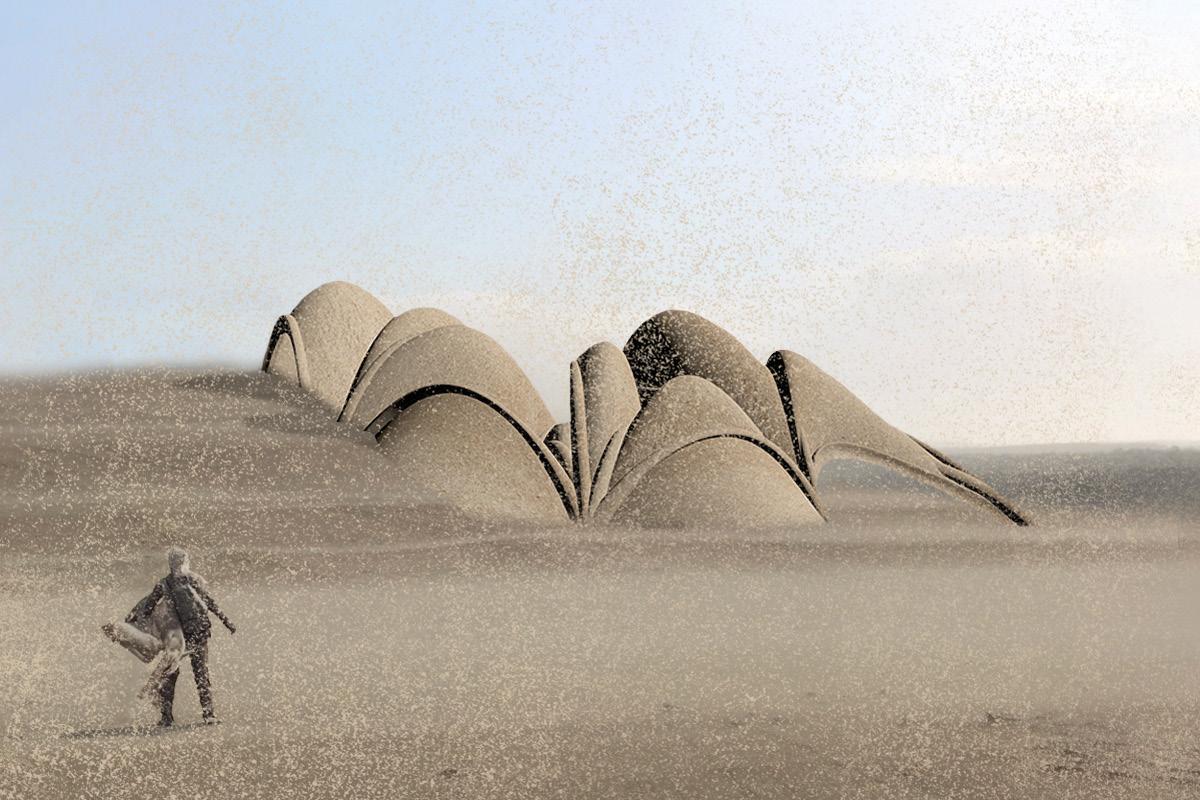

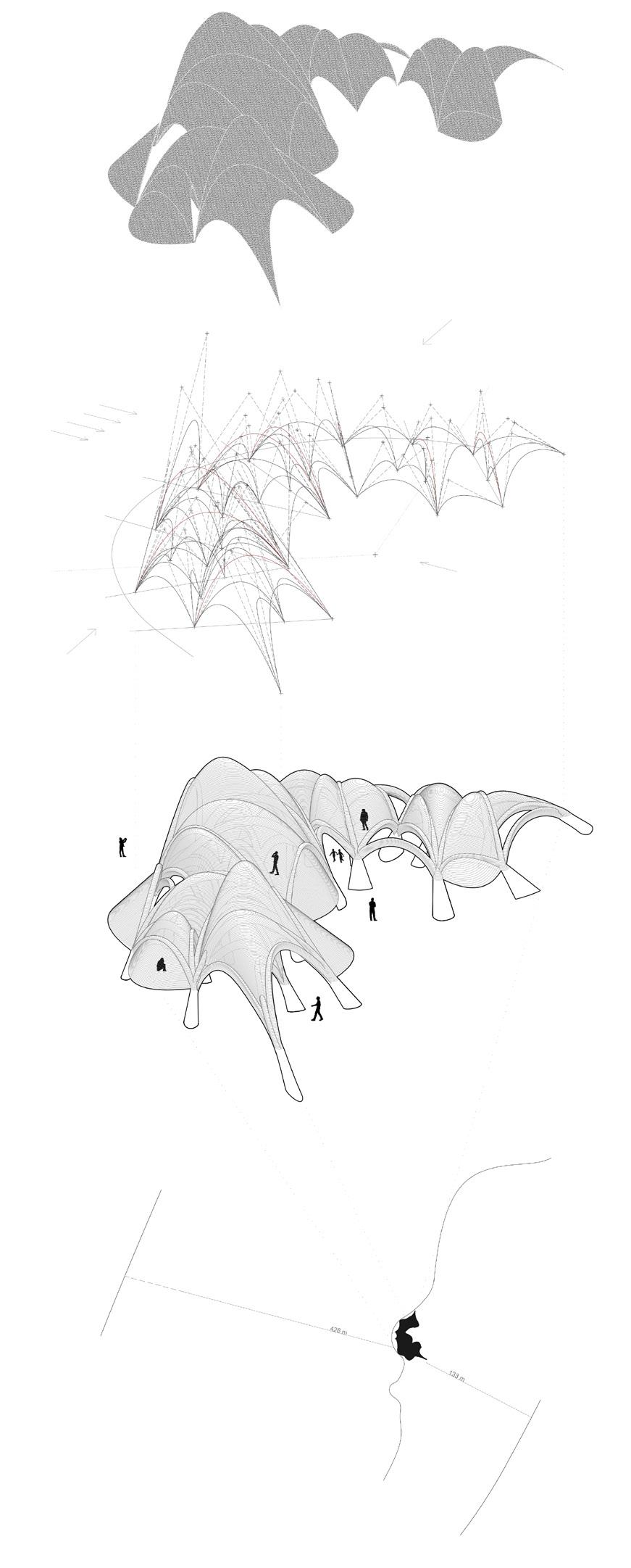

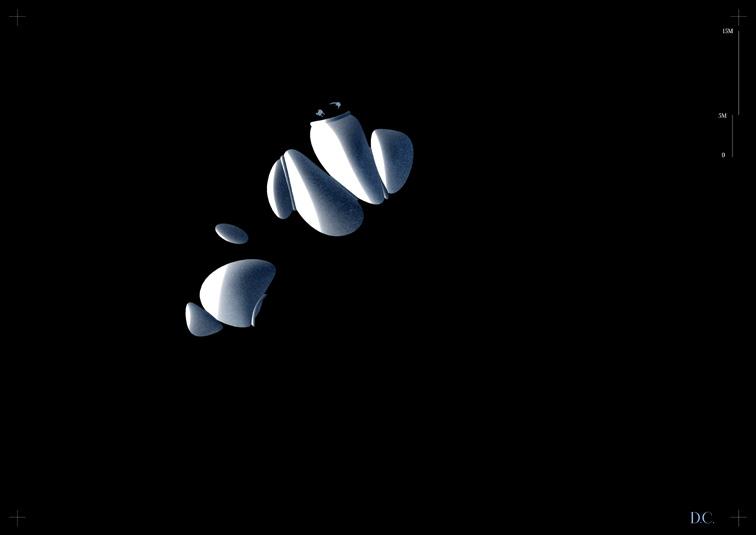

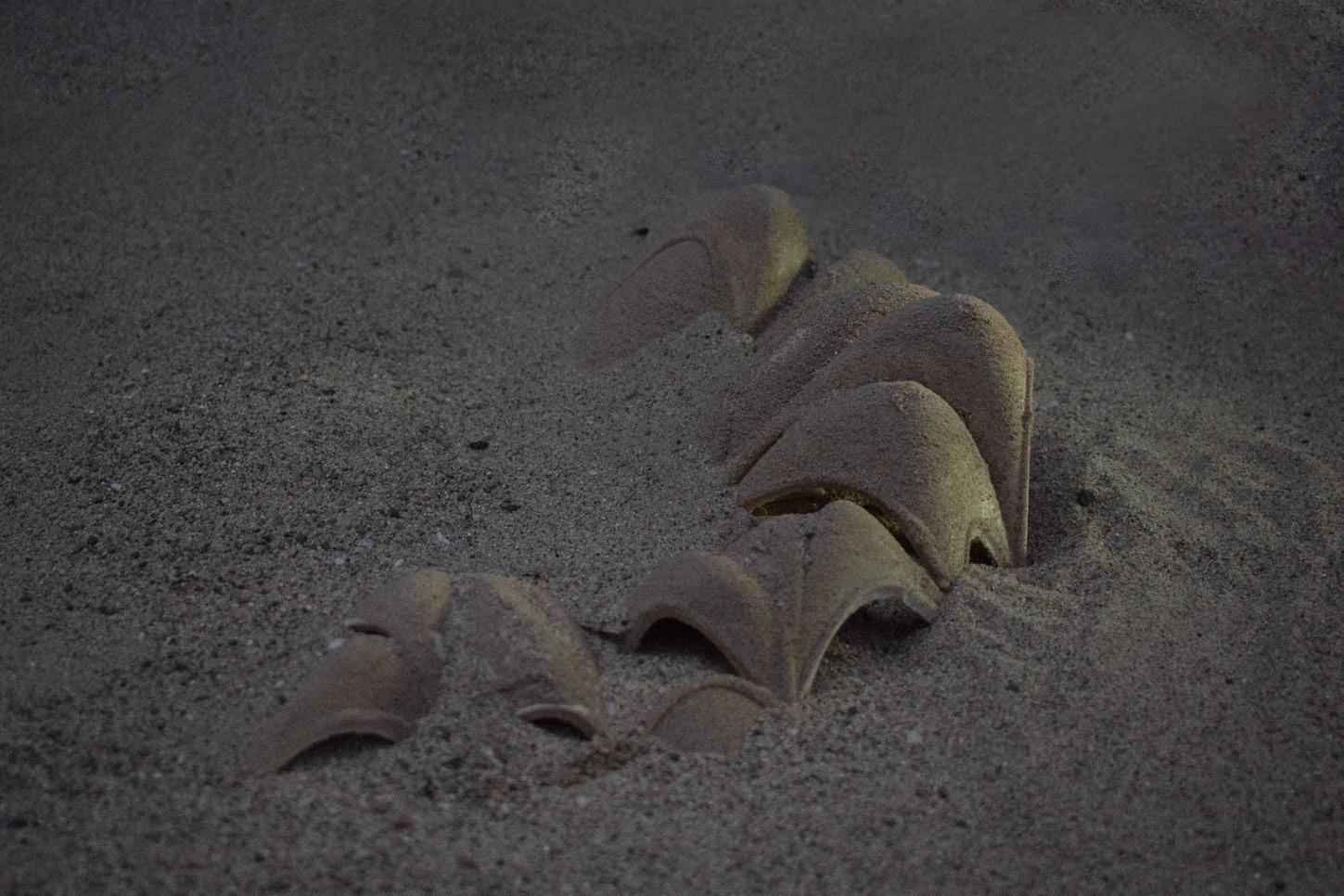

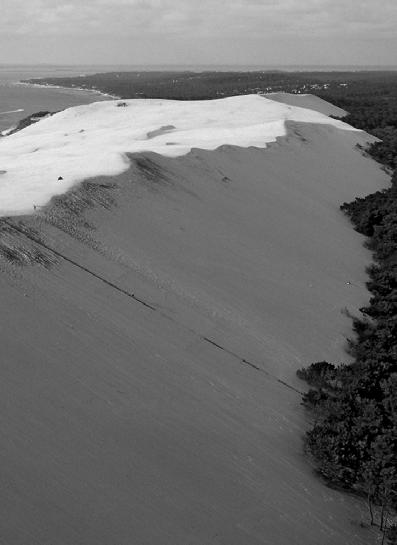

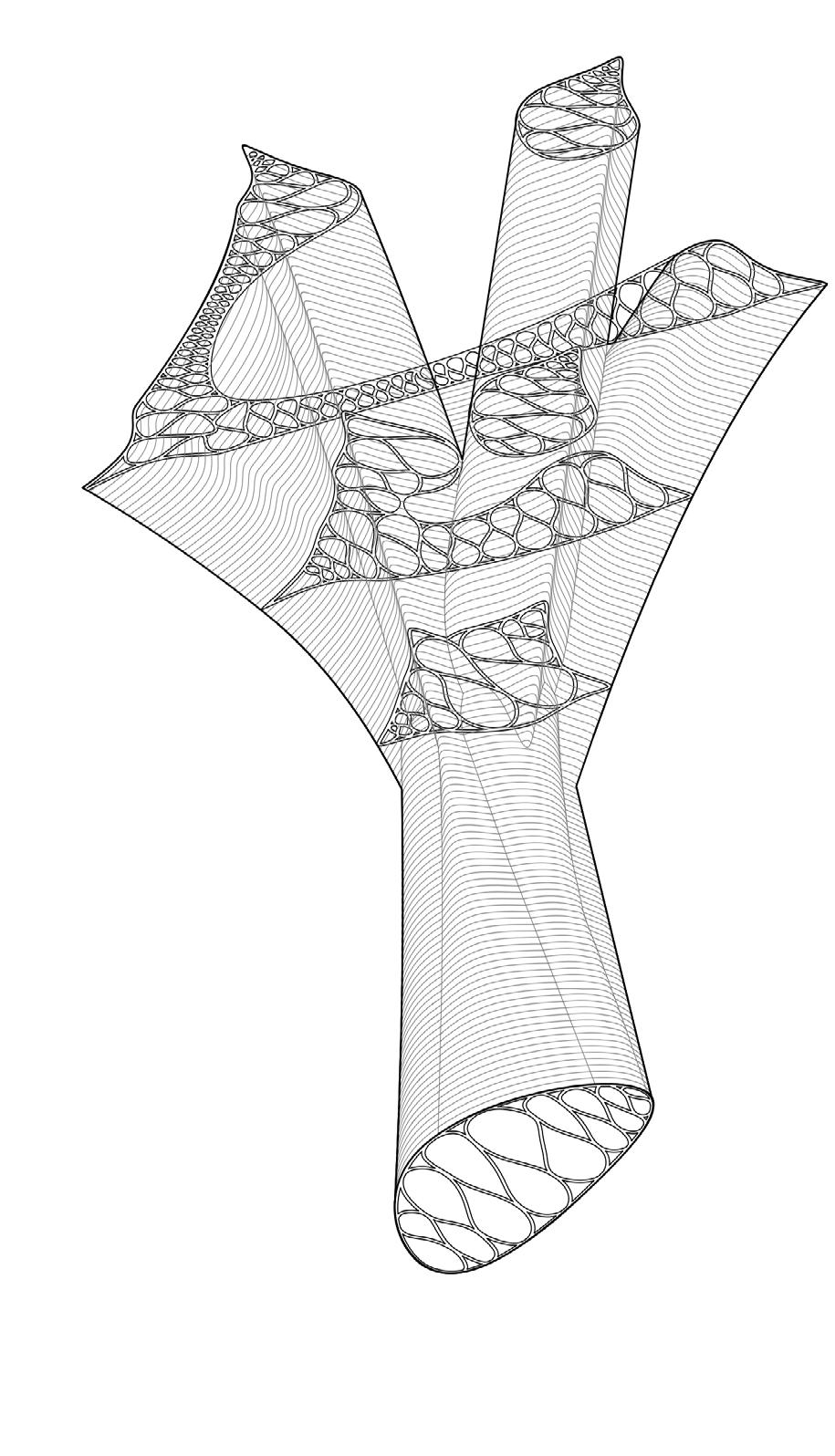

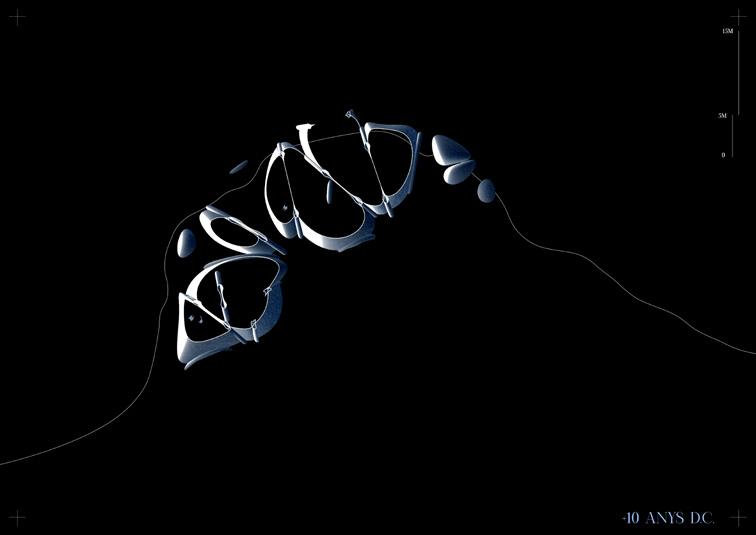

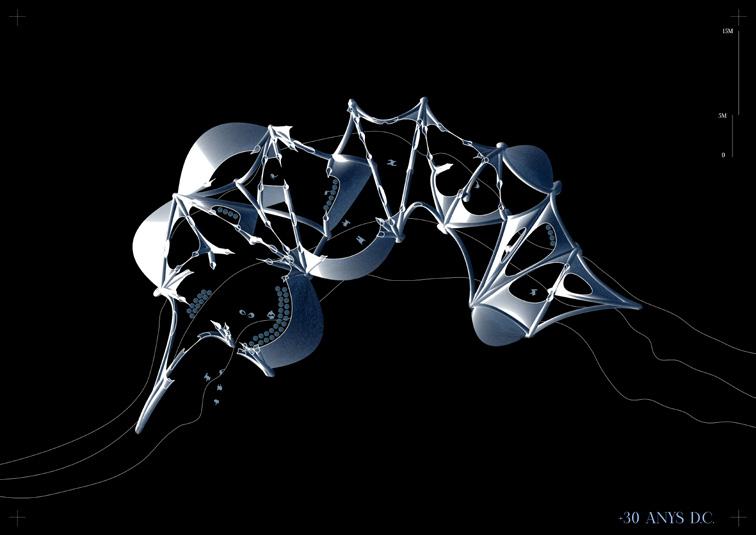

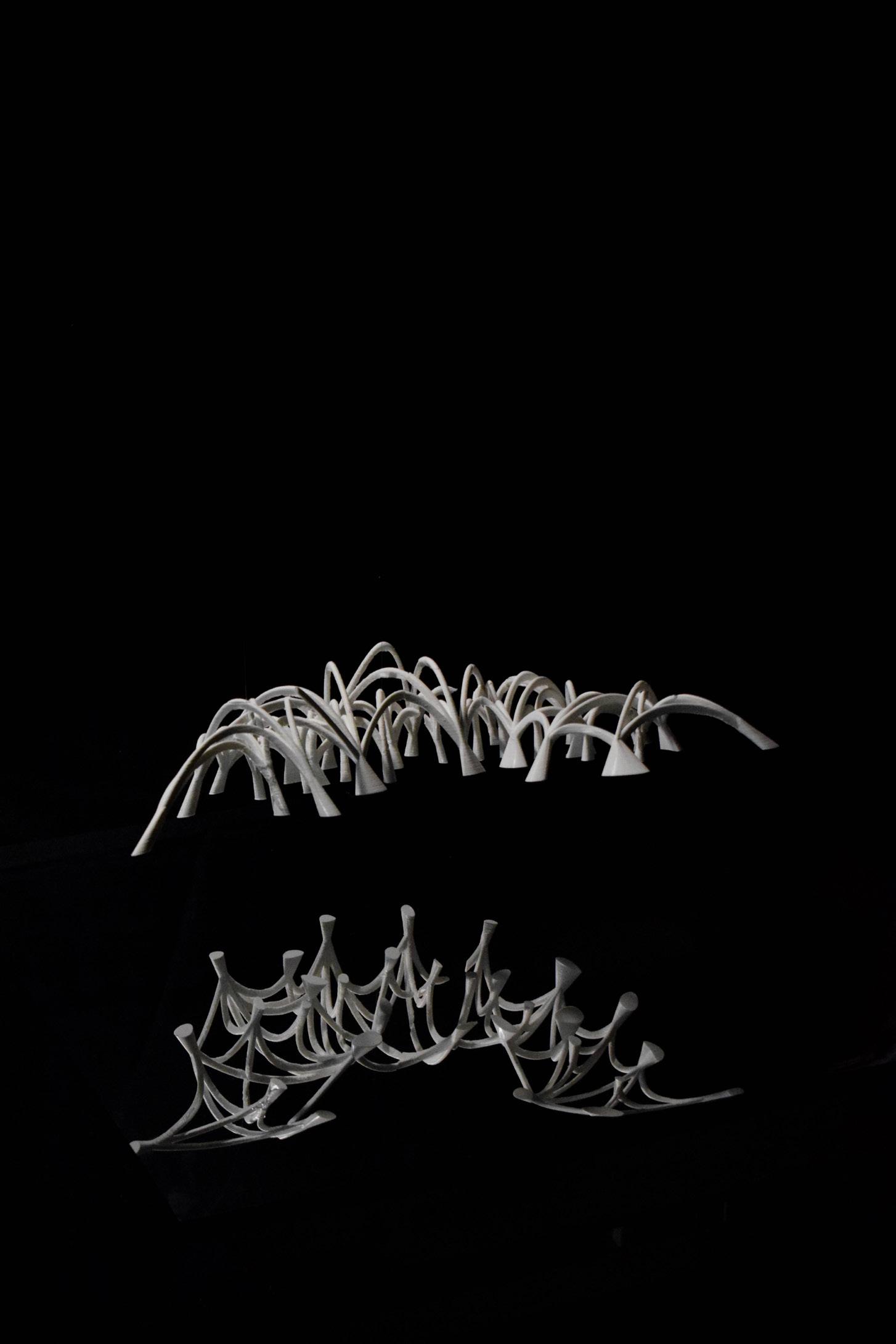

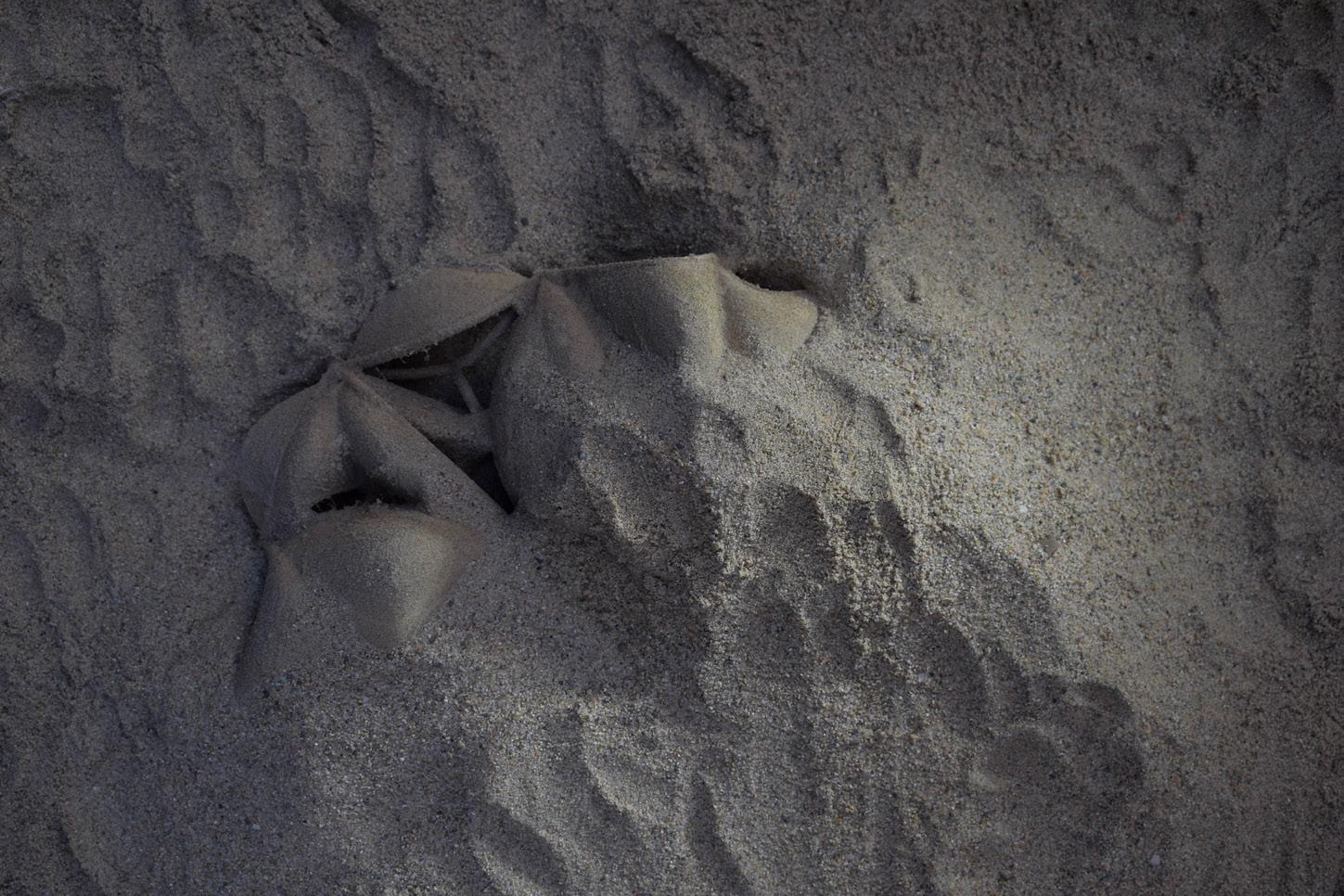

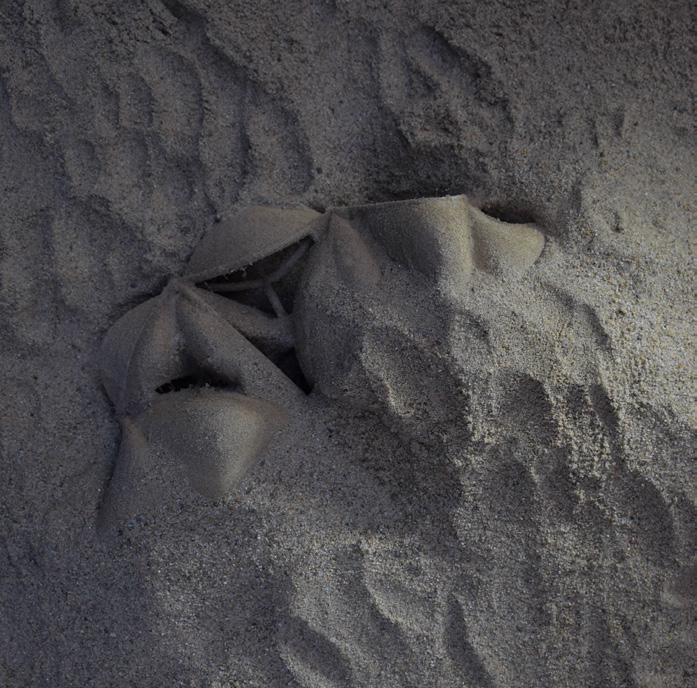

Duna del Pilat. Terres Landeses de Gascunya. La matèria primera que és la sorra es troba al mateix lloc de construcció. El vent li pren la forma. Davant dels nostres ulls s’alça un paisatge artifcial, columnes de sorra aglutinada, temple d’una memòria de la cultura culinària regional. Aquesta estructura barkhanoide conté en el seu procés de fabricació la consideració de l’evolució de la Duna en els seus moviments, cap als boscos terrestres. Destaca com una fita paisatgística per a les generacions futures, o d’altres planetes, qui sap? La presència humana i el lloc turístic actual es pensen en la seva visió de futur quan desapareixerà l’ésser local i el seu saber fer amb ell. La recerca cap a l’ús d’un material aglutinant que permeti modifcar les característiques de la sorra seca ens porta a la materialització d’aquest jaciment. El seu dipòsit està dissenyat mitjançant la programació de màquines voladores permetent la seva injecció a mesura que un ruixador suma capa rere capa la sorra. Que el temps faci néixer la poesia del lloc arquitectònic soterrat, i que aflori amb ell nous usos i el ron.

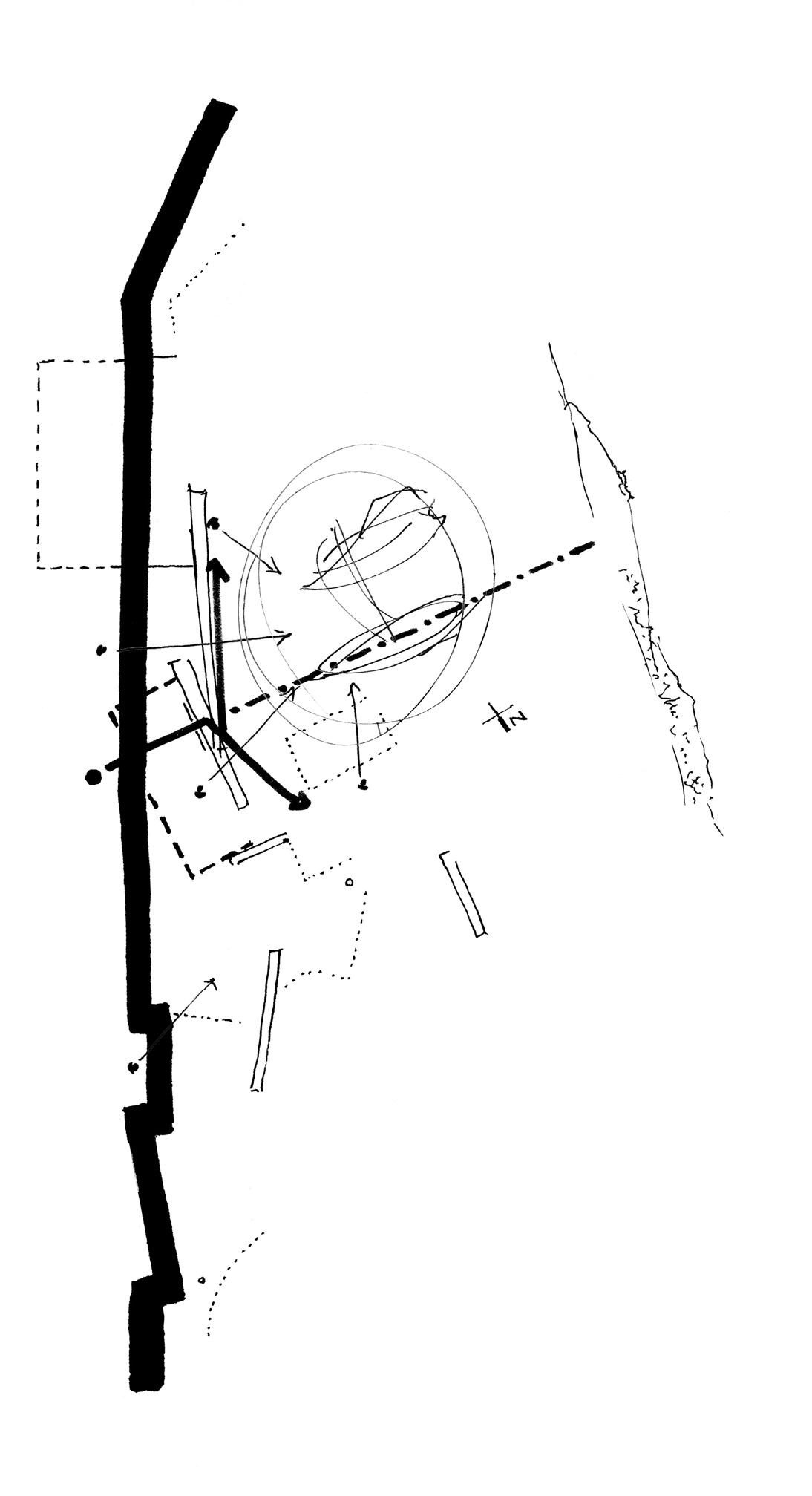

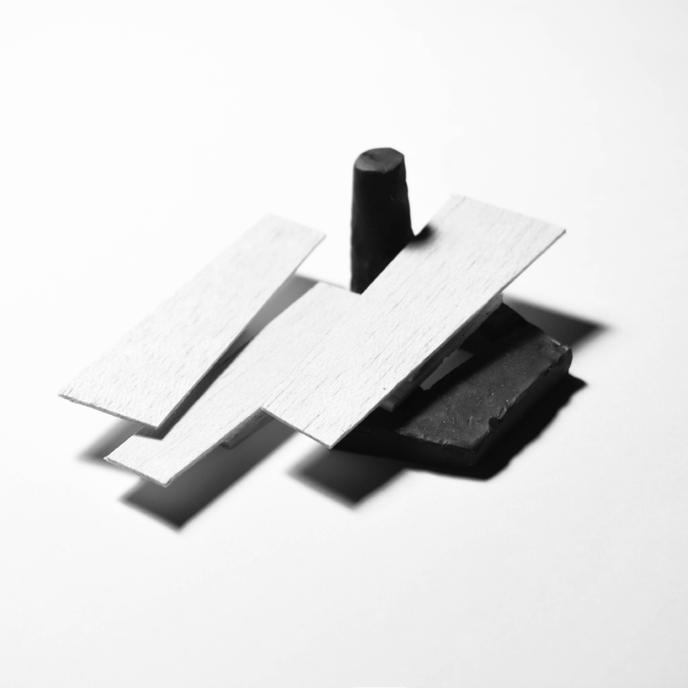

inputs conceptuals

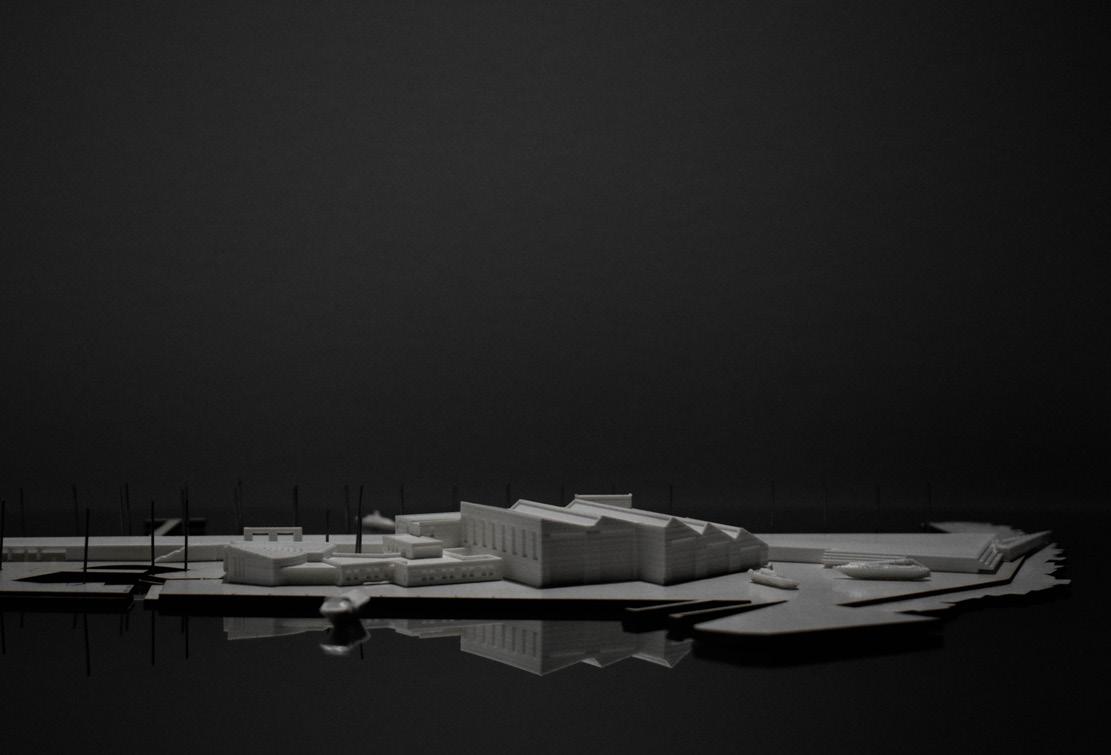

ATARAZANA, CIPF DE NÀUTICA LA NOVA BOCANA

PROJECTE FINAL DE CARRERA, MArqETSAB, MHIB Teoria i Projecte | 2023

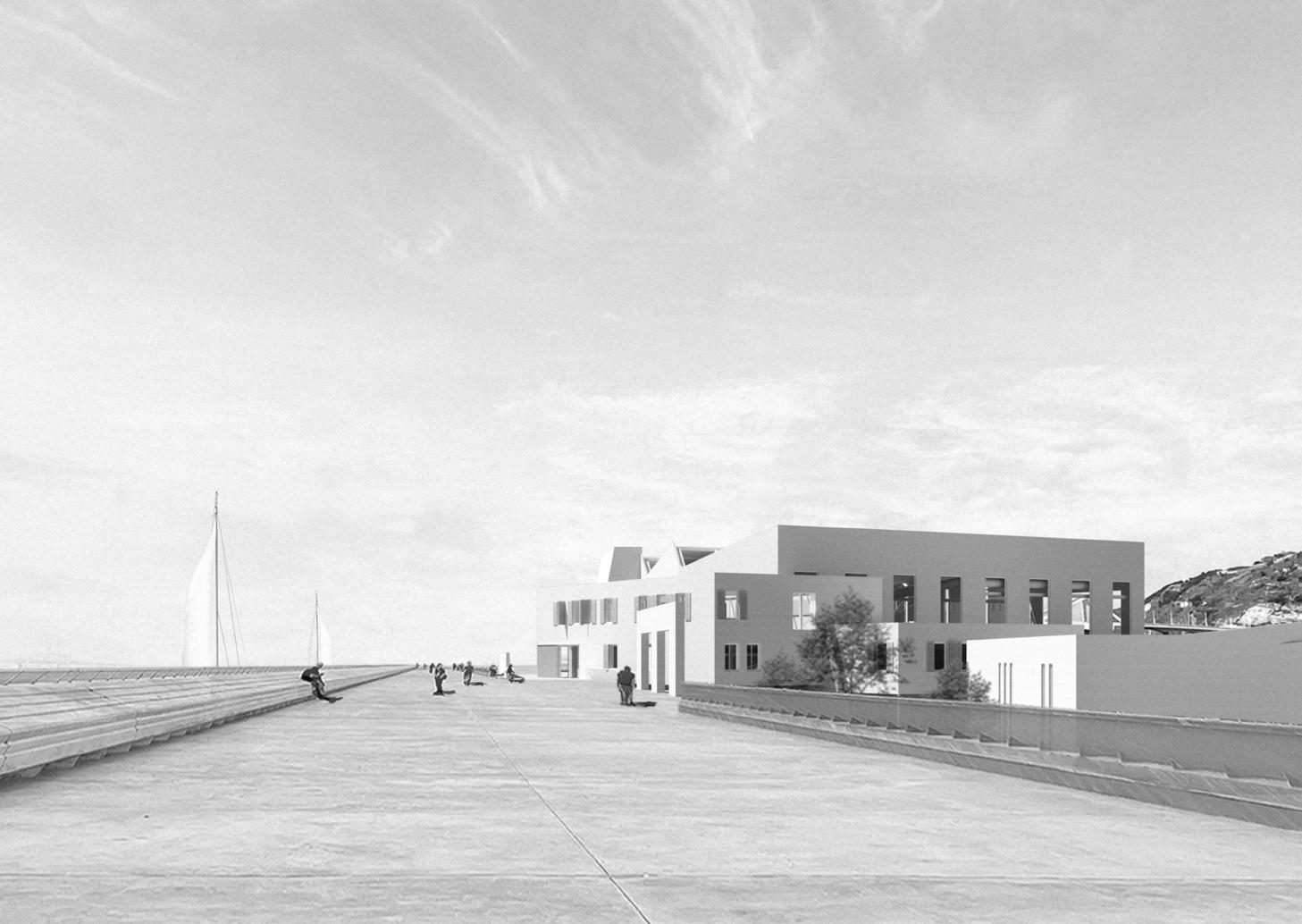

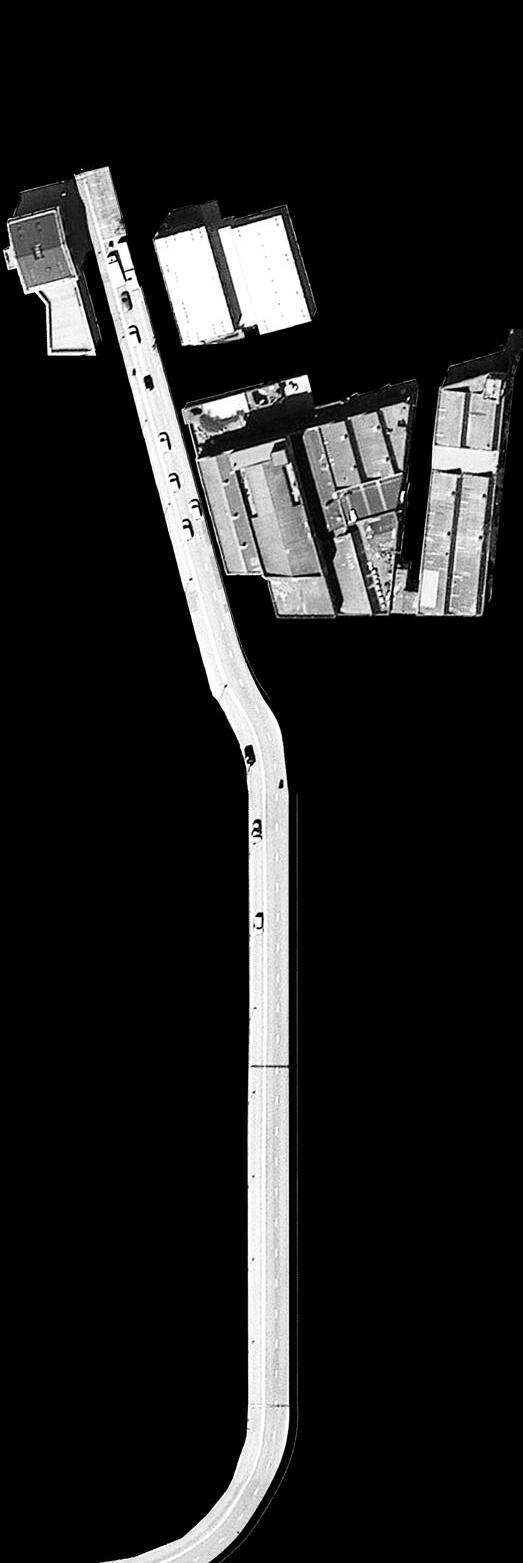

El projecte Atarazana s’entrega a entendre i detectar les dificultats i deficiències de la Nova Bocana, proposant la reactivació de la zona amb un ambiciós programa de campus de nàutica i intervencions de pacificació i connectivitat. L’escola de formació professional CIPF de Nàutica La Nova Bocana, es planteja com a engranatge essencial del conjunt del Campus del Mar. La proposta arquitectònica fluctua entre la memòria i la influència de la cultura mediterrània i les antigues drassanes. Persegueix l’austeritat de les construccions vernaculars, i la riquesa de les seves relacions volumètriques. La llum, les ombres i el blanc, són elements prioritaris de disseny. La peça edificada es concep donant resposta i adaptant-se als condicionants del lloc, i amb la voluntat primària d’aproximar la pràctica naval al públic.

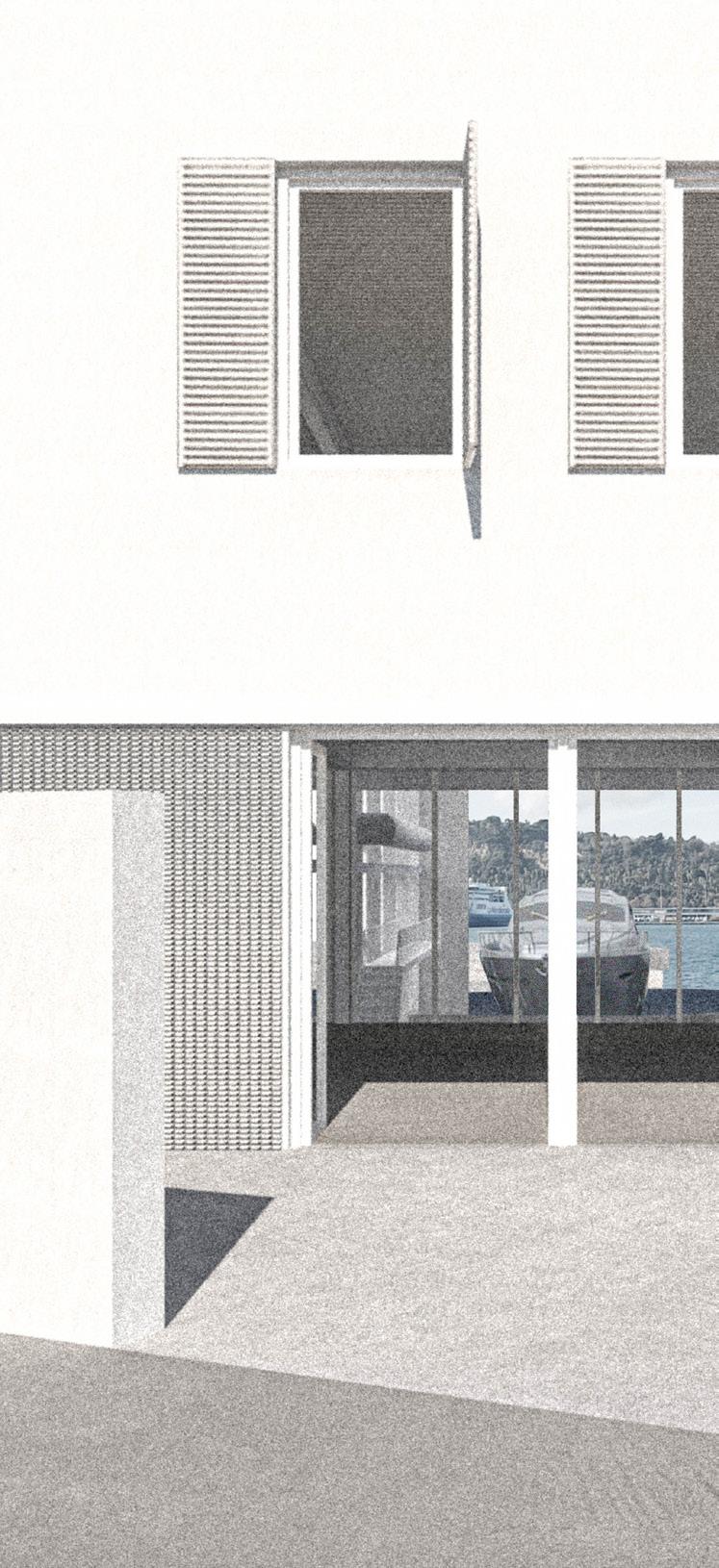

El projecte vol recórrer a una imatge exterior més construïda compacte, blanca, evocant influències de la Mediterrània, al mateix temps que alberga en el seu interior una aparença diferenciada, etèria i industrial, també en blanc. S’utilitza com a recurs aquesta dicotomia, utilitzant la tecnologia actual com a oportunitat de convivència entre els referents passats i actuals, provocant a la memòria i a la sorpresa, i creant un ambient lluminós.

El sistema constructiu respon a aquesta voluntat d’aconseguir un edifici molt volumètric però alhora de construcció molt lleugera, que garanteixi tots els requisits, optimitzant gruixos i fent servir prioritàriament sistemes industrialitzats que permetin facilitat i rapidesa de muntatge. Es pretén unificar els sistemes constructius de tal manera que se segueixi una narrativa de textures i d’imatge comuna. La imatge interior funciona amb la constant de la profunditat de la xapa grecada als sostres, amb la revelació de les entranyes de la façana, que construeixen una textura ritmada que va identificant l’envolupant, que es combina amb les particions interiors, en aquest cas amb un acabat llis però construides amb el mateix sistema d’entramat. Les aules i l’auditori queden revestits interiorment, al igual que la paret que acompanya al nucli, quedant l’estructura confinada, donant ús al gruix consegüent. A l’exterior una aparença més pètria. El sistema envolupant es construeix sempre per fora del gàlib estructural, aconseguint la continuïtat de l’aïllament, sense interrupcions, i evitant qualsevol transmissió a l’estructura. Es planteja per a tancaments verticals, un sistema d’aïllament exterior sobre un suport lleuger de taulells i muntants de fusta, amb una doble capa de morter pintada en blanc. I per les rasants horitzontals, principalment, una coberta plana invertida sobre el forjat col·laborant de formigó, acabada en grava o rajola segons ús, una opció més lleugera, tipus sandvitx construït in situ, per a les cobertes inclinades de les drassanes.
