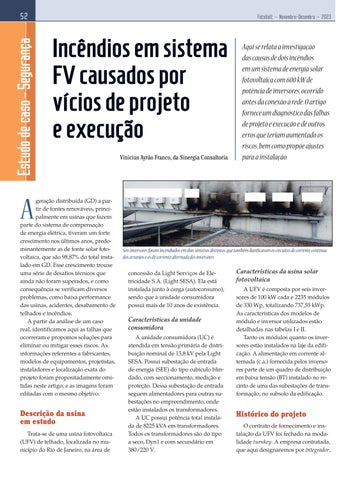

Estudo de caso - Segurança
52
FotoVolt - Novembro-Dezembro - 2023
Incêndios em sistema FV causados por vícios de projeto e execução Vinicius Ayrão Franco, da Sinergia Consultoria
Aqui se relata a investigação das causas de dois incêndios em um sistema de energia solar fotovoltaica com 600 kW de potência de inversores, ocorrido antes da conexão à rede. O artigo fornece um diagnóstico das falhas de projeto e execução e de outros erros que teriam aumentado os riscos, bem como propõe ajustes para a instalação.
A
geração distribuída (GD) a par‑ tir de fontes renováveis, princi‑ palmente em usinas que fazem parte do sistema de compensação de energia elétrica, tiveram um forte crescimento nos últimos anos, predo‑ minantemente as de fonte solar foto‑ voltaica, que são 98,87% do total insta‑ lado em GD. Esse crescimento trouxe uma série de desafios técnicos que ainda não foram superados, e como consequência se verificam diversos problemas, como baixa performance das usinas, acidentes, desabamento de telhados e incêndios. A partir da análise de um caso real, identificamos aqui as falhas que ocorreram e propomos soluções para eliminar ou mitigar esses riscos. As informações referentes a fabricantes, modelos de equipamentos, projetistas, instaladores e localização exata do projeto foram propositadamente omi‑ tidas neste artigo, e as imagens foram editadas com o mesmo objetivo.
Descrição da usina em estudo Trata-se de uma usina fotovoltaica (UFV) de telhado, localizada no mu‑ nicípio do Rio de Janeiro, na área de
Seis inversores foram incendiados em dois sinistros distintos, que também danificaram os circuitos de corrente contínua dos arranjos e os de corrente alternada dos inversores concessão da Light Serviços de Ele‑ tricidade S.A. (Light SESA). Ela está instalada junto à carga (autoconsumo), sendo que a unidade consumidora possui mais de 10 anos de existência.
Características da unidade consumidora A unidade consumidora (UC) é atendida em tensão primária de distri‑ buição nominal de 13,8 kV pela Light SESA. Possui subestação de entrada de energia (SEE) do tipo cubículo blin‑ dado, com seccionamento, medição e proteção. Dessa subestação de entrada seguem alimentadores para outras su‑ bestações no empreendimento, onde estão instalados os transformadores. A UC possui potência total instala‑ da de 8225 kVA em transformadores. Todos os transformadores são do tipo a seco, Dyn1 e com secundário em 380/220 V.
Características da usina solar fotovoltaica A UFV é composta por seis inver‑ sores de 100 kW cada e 2235 módulos de 330 Wp, totalizando 737,55 kWp. As características dos modelos de módulo e inversor utilizados estão detalhadas nas tabelas I e II. Tanto os módulos quanto os inver‑ sores estão instalados na laje da edifi‑ cação. A alimentação em corrente al‑ ternada (c.a.) fornecida pelos inverso‑ res parte de um quadro de distribuição em baixa tensão (BT) instalado no re‑ cinto de uma das subestações de trans‑ formação, no subsolo da edificação.
Histórico do projeto O contrato de fornecimento e ins‑ talação da UFV foi fechado na moda‑ lidade turnkey. A empresa contratada, que aqui designaremos por integrador,
