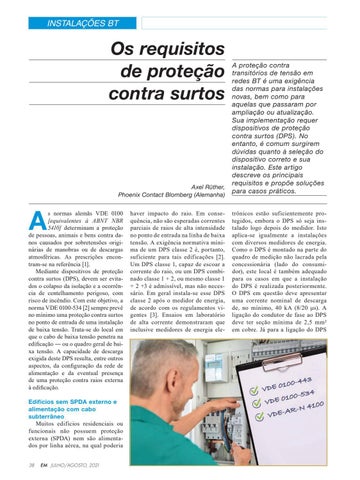

INSTALAÇÕES BT
Os requisitos de proteção contra surtos
Axel Rüther, Phoenix Contact Blomberg (Alemanha)
A
s normas alemãs VDE 0100 [equivalentes à ABNT NBR 5410] determinam a proteção de pessoas, animais e bens contra danos causados por sobretensões originárias de manobras ou de descargas atmosféricas. As prescrições encontram-se na referência [1]. Mediante dispositivos de proteção contra surtos (DPS), devem ser evitados o colapso da isolação e a ocorrência de centelhamento perigoso, com risco de incêndio. Com este objetivo, a norma VDE 0100-534 [2] sempre prevê no mínimo uma proteção contra surtos no ponto de entrada de uma instalação de baixa tensão. Trata-se do local em que o cabo de baixa tensão penetra na edificação ― ou o quadro geral de baixa tensão. A capacidade de descarga exigida deste DPS resulta, entre outros aspectos, da configuração da rede de alimentação e da eventual presença de uma proteção contra raios externa à edificação. Edifícios sem SPDA externo e alimentação com cabo subterrâneo Muitos edifícios residenciais ou funcionais não possuem proteção externa (SPDA) nem são alimentados por linha aérea, na qual poderia 38
EM JULHO/AGOSTO, 2021
haver impacto do raio. Em consequência, não são esperadas correntes parciais de raios de alta intensidade no ponto de entrada na linha de baixa tensão. A exigência normativa mínima de um DPS classe 2 é, portanto, suficiente para tais edificações [2]. Um DPS classe 1, capaz de escoar a corrente do raio, ou um DPS combinado classe 1 + 2, ou mesmo classe 1 + 2 +3 é admissível, mas não necessário. Em geral instala-se esse DPS classe 2 após o medidor de energia, de acordo com os regulamentos vigentes [3]. Ensaios em laboratório de alta corrente demonstraram que inclusive medidores de energia ele-
A proteção contra transitórios de tensão em redes BT é uma exigência das normas para instalações novas, bem como para aquelas que passaram por ampliação ou atualização. Sua implementação requer dispositivos de proteção contra surtos (DPS). No entanto, é comum surgirem dúvidas quanto à seleção do dispositivo correto e sua instalação. Este artigo descreve os principais requisitos e propõe soluções para casos práticos. trônicos estão suficientemente protegidos, embora o DPS só seja instalado logo depois do medidor. Isto aplica-se igualmente a instalações com diversos medidores de energia. Como o DPS é montado na parte do quadro de medição não lacrada pela concessionária (lado do consumidor), este local é também adequado para os casos em que a instalação do DPS é realizada posteriormente. O DPS em questão deve apresentar uma corrente nominal de descarga de, no mínimo, 40 kA (8/20 μs). A ligação do condutor de fase ao DPS deve ter seção mínima de 2,5 mm² em cobre. Já para a ligação do DPS
