ESPACIALIDAD Y ATMÓSFERAS

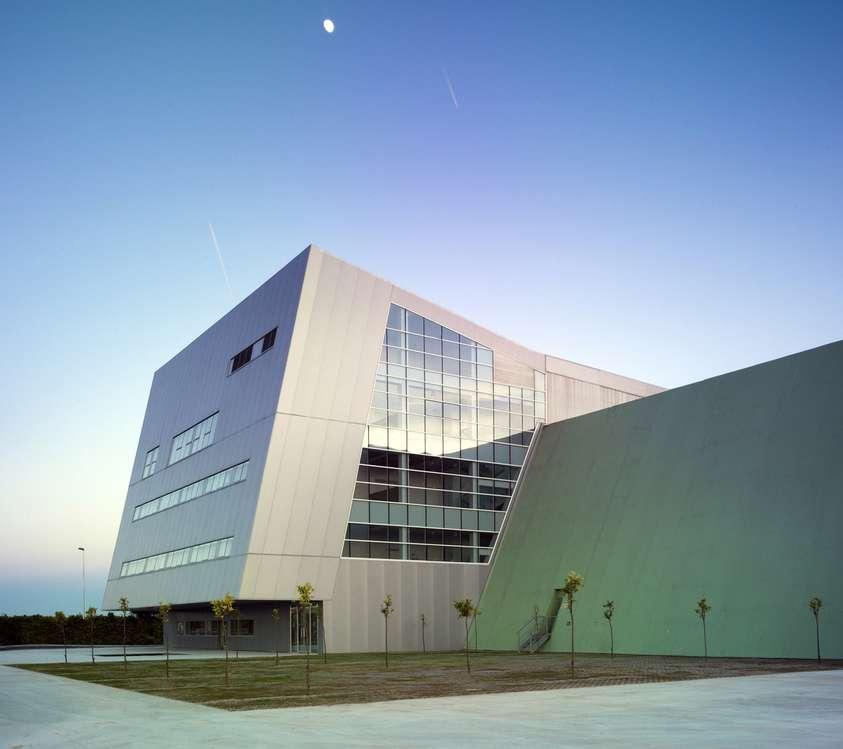

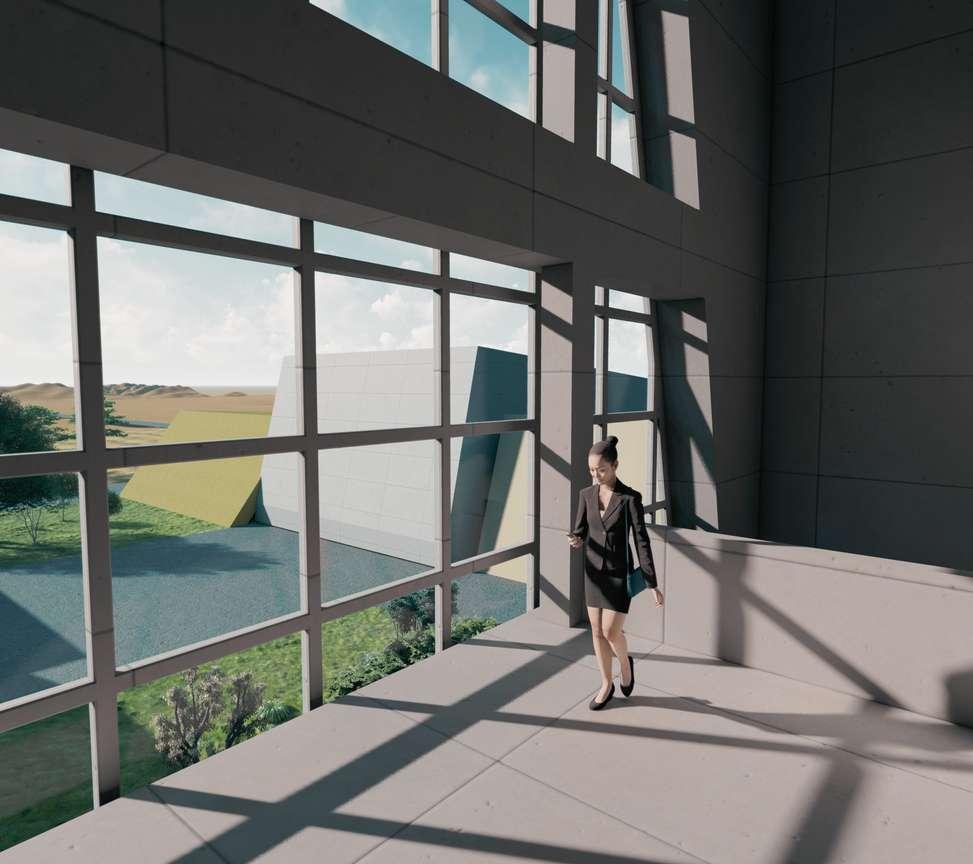

Esta edificación presenta un juego de alturas que se distribuye en todo su volumen brindando dinamismo a su composición y haciendo que el usuario puedan obtener distintas sensaciones en los ambientes que componen el programa.

En el área donde se realiza el tratamiento de residuos sólidos, se planteó trabajar con una escala mayor, llegando a cerca de quince metros de altura, esto debido a que este tipo de edificación requiere que se generen espacios amplios y ventilados para disminuir la concentración de gases nocivos que se puedan generar.

Por otro lado, se generaron espacios rodeados de áreas verdes que otorgan un menor peso visual a la planta de tratamiento y colaboran con el tratamiento de los productos tóxicos de la misma.

Y Materialidad

El proyecto tiene un esquema estructural conformado por estructuras metálicas empotradas a una cimentación para el anclaje, tomando una forma o trama recta con dimensiones hasta de 12 metros de ancho para tener una buena ambientación y circulación para los tipos de usuarios, con aberturas para ventanas translucidas y revestido con aluminio.

Asimismo, para este tipo de equipamiento se tuvieron que emplear varios métodos de soporte como columnas metálicas para abarcar una gran altura, pero existe un ambiente donde se hizo otro tipo de método, emplearon el espacio libre de obstáculos y se propuso hacer un arco con tijerales de acero de gran dimensión para el soporte necesario de este ambiente.

En lo respecta a su materialidad, se empleó policarbonato reciclado, así como vidrio para las aberturas, cemento para el suelo y membrana impermeabilizante para la cubierta.

1. Impermeabilización de pvc en colores 1.2 mm

6. Correa

7. Armadura principal

8 Braguero de refuerzo

9 Opal blanco celular de policarbonato translúcido

10 Subestructura del panel

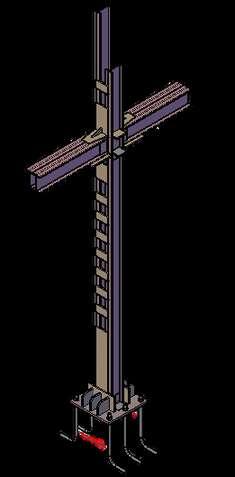

11 Columna doble metálica reforzada con ángulo

12 mezcla húmeda macadán

13 cama de grava

14 Piso de concreto armado

15. pavimento de hormigón pulido

16. hoja curva cortadora de agua de lluvia

17.. panel de revestimiento metálico lacado 35mm

18.muro de hormigón armado para formar un hoyo de residuos

19. 2 vigas upn que soportan el marco vertical.

20.Columna metálica

21.Concreto de zócalo 40 cm.

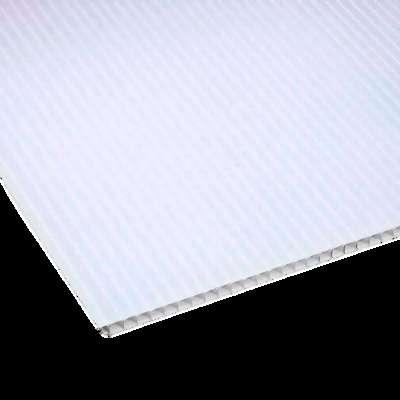

POLICARBONATO RECICLADO

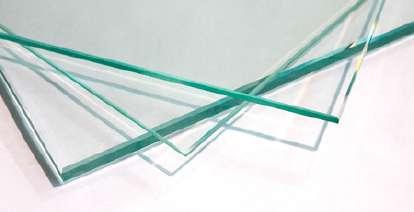

VIDRIO

MEMBRANA IMPERMEABILIZANTE

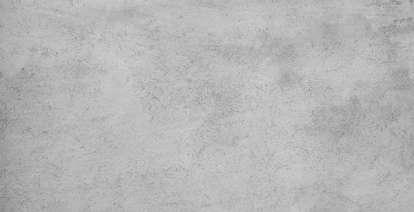

CEMENTO
