portafolio
arq + diseño | 2017 - 2021
RAQUEL LUZURIAGA
RAQUEL LUZURIAGA raqueluzuriagas@gmail.com Loja, Ecuador (+593) 93 916 3284 02.03.2000 CV
HABILIDADES
• Manejo de ingles ( lectura)
• Puntualidad
• Responsabilidad
• Creatividad
• Adaptabilidad
EDUCACIÓN
2017- Presente
UTPL | Universidad Técnica Particular de Loja
Estudiante de Arquitectura
EXPERIENCIA Oct 2019- Feb 2020
AGEMIC |
Pasante - Equipo Creativo
SOFTWARE
2019
ExpoArquitectura| UTPL
Expositora - Cabanon - Taller Diseño II
EXPOarquitectura
Cabanon Tres enfoques
Workshop
Proyectos II
Diseño paramétrico
Proyectos III
Vivienda social - 136VS
Equip. urbano - Mikuna
Gráfica
contenido
01 02
04
03
05
EXPOarquitectura -2019
Cabanon Tres enfoques | EXPOarquitectura
El objetivo del proyecto es generar un espacio de descanso ,ubicado en la laguna Punzará en Loja. La intención principal del diseño es generar espacios delimitados por el cambio de nivel, se eleva la habitación resaltando su función específica.
La cabaña se limita al uso de dos únicas ventanas, las cuales permiten las vistas hacia la laguna y el cielo desde la habitación. Los muros de hormigón blanco con encofrado visto, se contrarresta con revestimiento de duela de pino en el interior.
01
Memoria Descriptiva 01.Sala de Estar
02. Cocina
03. Baño
02. Dormitorio N + 2.80 m
Memoria Descriptiva 01.Sala de Estar
0 1 2 5 m 1 A A B B 3 2 N ± 0.00 N
N
Planta Baja
- 2.80 m
-1.00 m
0 1 2 5 m 1 2
Planta Alta
Memoria Descriptiva
01.Hormigón ligero de pendiente
02. Enrastrelado de madera
03. Aislamiento rígido e: 6cm
04. Barrera de vapor
05. Cielo raso PVC
06.Vidrio con cámara de aire
07. Raseado de mortero
08.Barandal vidrio/RG 200E
09. Losa Hormigón
10.Duela
11. Lámina de vapor
12.Muro de hormigón armado
13. Goteron
14. Aislamiento poliestireno
15.Cancelería de aluminio/vidrio con cámara de aire
16. Muro puerta de hormigón
17.Hormigón alisado
18.Piso madera
19.Enrastrelado de madera
20.Escalera de hormigón
21.Plataforma de hormigón
22.Vierte aguas
23.Mallazo
24.Lámina Impermeabilizante
25.Bovedillas
26. Losa de cimentación
Diseño paramétrico workshop -2019

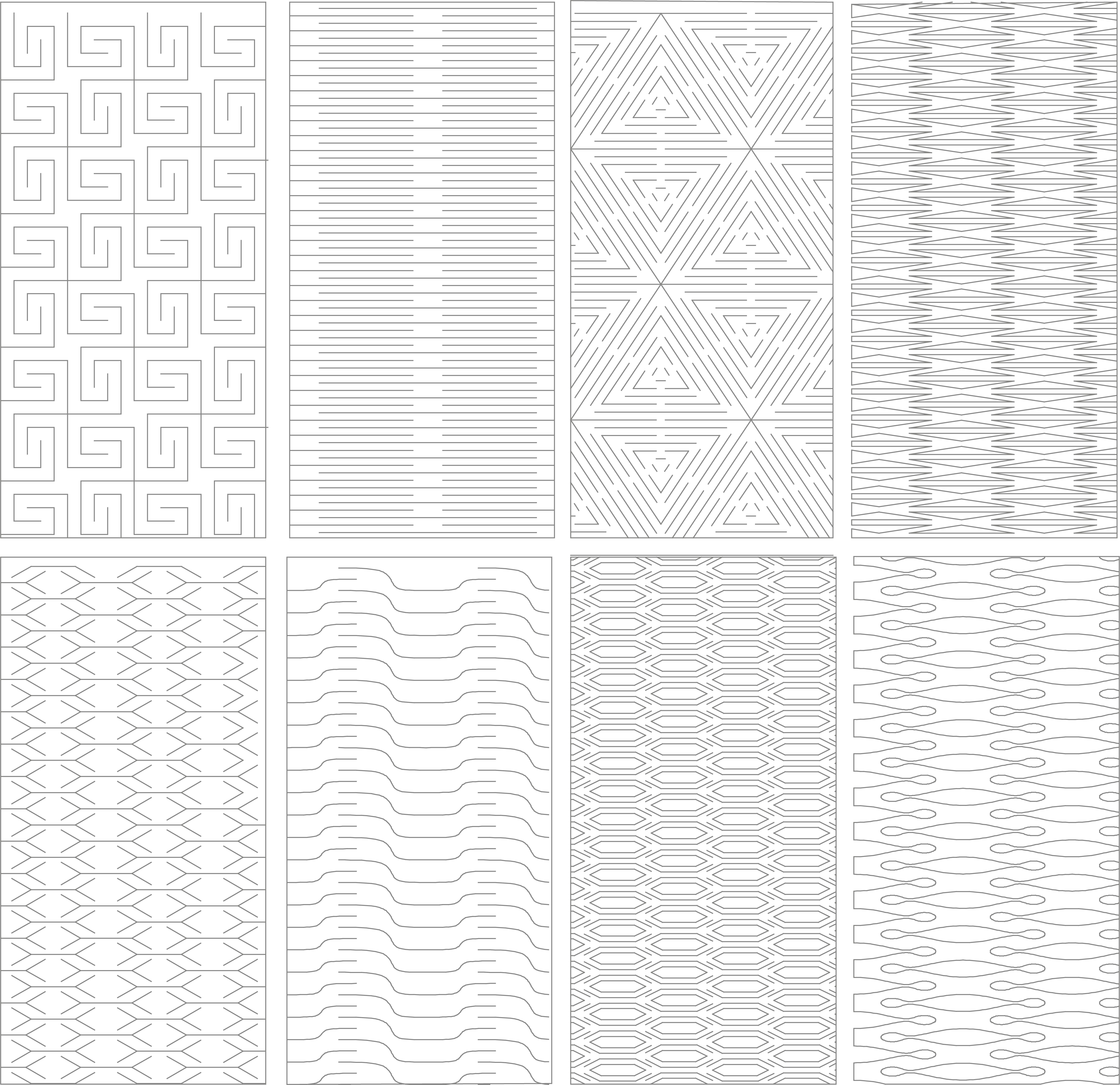

El taller buscaba generar estructuras flexibles usando el di seño paramétrico, la estrategia principal fue generar cortes con distintas geometrías en placas de fibropanel, logrando así diferentes niveles de flexibilidad en el material.
02
Proyectos II -2020
Vivienda social - 136VS
El proyecto busca la re ubicación de un grupo de riesgo, ubicados en “El tejar“, a la vez que se adapta a la población general del cantón, con espacios recreativos y zonas comunales que se integran con la ciudad, integrando la interacción con la naturaleza. De manera constante con la integración de espacios verdes en vivienda y huertos urbanos, en conjunto con espacios recreativos, el proyecto busca una fuerte integración a la ciudad y la comunidad de la zona, respondiendo a las necesidades del los usuarios
03
1. 2. 3. 4. Á R E A V E R D E V I V I E N D A Á R E A C O M U N A L
El proyecto a desarrollar, se ubica en Amable María, una zona de alto nivel residencial, y comercial, que prioriza la circulación vehícular y la falta de espacio público, genera dificultad en la realización de actividad física recurrente. Se cede terreno para lograr una ampliación en la vía lateral del conjunto,cuyo uso se reservaba a esa zona residencial, logrando generar un espacio frontal totalmente peatonal. Se proponen módulos de vivienda que integren espacios verdes, generando la interacción diaria. Las huertas colectivas generan interacción semanal con el usuario ,ya se por mantenimiento o recorrido. Usando el equipamiento urbano cercano, el parque recreacional Jipiro se establece como una conexión mensual, siendo el último nivel, un compromiso del individuo a este estilo de vida.
Uso de huertas urbanas para la generación de espacios urbanos productivos.

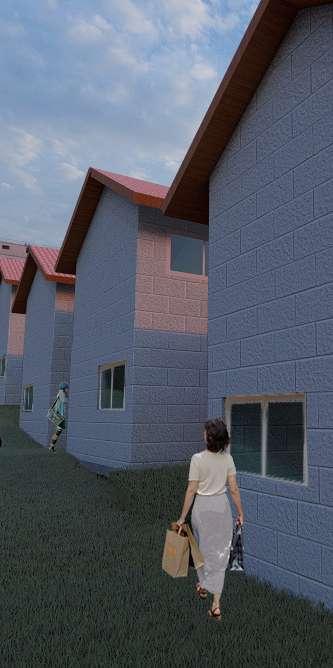

Se propone un prototipo de viviendas que proporciona espacios verdes dentro de un barrio de alta densidad.
AV. SA LVADORBUST AMAN TE TERRENO PROYECT O 1 1 2 4 3 1 1 4 2 3
1.Plancha plástica con apariencia de teja francesa/2. Liston de madera (estructura soporte e techo)/ 3.Bloques de homirgón( 40 x20 x20 cm) /4.Refuerzo negativo /5.Bovedilla (40x15cm) /6. Viga con acero de refuerzo (estribada) /7.Mortero de pega/8.Losa de H’A ˚ /8. Refuerzo negativo /9.Bovedilla (40x15cm) /10. Malla de refuerzo /11. Calzos de apoyo de parrilla @30cm /12. Hormigón pobre
04
Proyectos III -2021
Proyecto Colaborativo - Mercado Barrial
Mikuna
El barrio San Cayetano ubicado en la provincia de Loja es uno de los barrios a cascos históricos como en su caso el valle, lo que hace denotar de manera muy clara todas las necesidades que debe cubrir debido a que su formación territorial todavía esta en vías de desarrollo.
Es por esto y la falta de equipamientos urbanos cercanos que surge la necesidad de un equipamiento macro que cumpla con las siguientes características: hacer un buen uso del suelo, brindar un punto de comercialización, hito barrial y punto de encuentro para la comunidad. Lo cual cumple el Mercado MIKUNA. Pensado para crear ademas nuevas fuentes de trabajo e incentivar a las ya existentes a formalizarse.
La diversidad del programa sigue el ciclo de cultivo, generando diferentes espacios que interactuar a través de rampas que conectan los cultivos siguiendo las curvas de nivel del terreno, buscando una mayor conexión en la relación producción - venta - distribución.
GSPublisherVersion 0 100 100 3 3 5 5 6 6 7 7 C C B B A A 7,00 7,00 7,00 23,89 10,00 7,00
Planta Alta
2 2 5 5 6 6 7 7 C C B B A A 4,00 3,5 3,25 13,50 2,20 4,75 1,75 1,8 4,00 4,00 3,75 3,75 3,75 1,20 5,5 1,2 1,20 2,8
Planta Baja
Terreno de cultivo Terreno natural
Gaviones - relleno de pieda h=10-15 cm
Malla electrosoldada 8 mm @10x10 cm.
Unión - varilla ø 6 mm doblado 180°
Parilla de concreto pobre f’c= 100 kg/cm2
Junta de 2 cm en solera cada 10 m2
Solera de hormigón h=25 cm- Acabado liso
Malla electrosoldada 6 mm @15x15 cm.
Tierra apisionada
Detalle - 01 Detalle - 02
Poste de luz metálico
Placa de nivelación
Losa de H’A° , f’c 250 kg/cm 2 , con doble emparrillado y varillas de 3/8@15cm
Perno de anclaje
Dado de H’A° Zapata de H’A° Relleno compactado
Parilla de concreto pobre f’c=100 kg/cm2 Terreno tratado / tepetate y grava cementante Terreno natural
D-01 D-02
2 m 1 m 0
04 Gráfica
• Materiales, naturaleza
• Planos horizontales 2015). Referencias:
• Santatecla la esencia esencial del concepto Mies van https://doi.org/10.4995/Thesis/1 0251/2628
• Borrego, IIR Permanencia en la estructura moderno. modernidad
Teoría de la Abril - Belleza de inalterada Fansworth Van Raquel Angélica (a) Departamento Arte, Universidad Particular de alto sn, AP 1101608 *Autor E-mail: raluzuriaga2@utpl.edu.ec Palabras clave:
GSPublisherVersion 0.75.100.100
Conector de ensamble, perfil H. Refuerzo de clavo
@20 cm - Espacio de dilatación de 1 cm
Lámina de Policarbonato alveolar e=0,08 mm
Viga metálica rectangular
Columna metálica cuadrada 150 mm x 150 mm
Mampostería de ladrillo , con aparejo cobogo, junta de nortero de cemento, e= 2.5 cm
Barandilla de acero Inoxidable H=90 cm
Losa de H°A´, f´c=210 kg/cm2
Concreto asfáltico
Malla electrosoldada 4mm@10cm
Placa colaborante Fierro Deck
Viga metálica peraltada - IPE 240
Columna metálica cuadrada 150 mm x 150 mm
Muro de contención- hormigón ciclopeo e=50 cm
Losa de H°A´, f´c=210 kg/cm2
Mampostería de ladrillo , con aparejo cobogo, junta de nortero de cemento, e= 2.5 cm
Rampa 12% de inclinación , H°A´, f´c=210 kg/cm2
Acero de Refuerzo- armado inferior y superior de losa
Viga metálica peraltada - IPE 240
Columna metálica cuadrada 150 mm x 150 mm
Zapata de hormigón con viga metálica con placa y pernos de anclaje
TECHO CON SISTEMA RETRACTIL CRAVO, CON MOTOR ELÉCTRICO
CUBIERTA DE POLIETILENO CON 65 ~ 70 % DE TRANSMICIÓN DE LUZ CERRADA, SE GENERAN APERTURAS EN LOS CAJONES
(FLORES) LAVANDA 9 1 kg 1 6 h 3 h alta TORONJIL ESCANCEL LAVANDA MANZANILLA MENTA MALVA - FLORES
raqueluzuriagas@gmail.com Loja, Ecuador (+593) 93 916 3284
Arq
diseño 2017-2021
Raquel
Luzuriaga Portafolio |
+
