Proyecto arquitectónico Hospital Los Pinos La Paz - Bolivia

Page 1

PARTIDO ARQUITECTÓNICO

RE

FORMAR ANIMAR MODELAR

UBICACIÓN

El proyecto nace con la idea de REFORMAR desde el aspecto mas físico como son los sentidos hasta el más abstracto y personal como son las sensaciones y emociones, REANIMAR devolviendo las fuerzas tanto físicamente como estructuraciones y emocionalmente para ser testigos del espacio ostensible en el que se esta y REMODELAR tanto estructuralmente o personal de los cambios desperfectos, así es como nace nuestro proyecto hospitalario llamado Renacido

MODULACIÓN

La morfología del bloque esta pensada a partir de una modulación estructural de 1,20 x 1 20, ya que de esta manera todo funcionara en múltiplos de 1,20 que pueden dar nuevas dimensiones de:

Mínimo: 1 20

Máximo: 7,20 y todas convirtiéndose en medidas proporcionales que favorecerán al momento de diseñar la ubicación de las estructuras

Áreas separadas por Bloques de acceso publico y restringido, que se articulan mediante puentes de circulación que cruzan a ambos Extremos Articulación

CONFORT TÉRMICO

Modulación

FLEXIBILIDAD

Una de las prioridades es el ingreso de la luz solar ya que se puede generar múltiples tratamientos para generar sensaciones en el interior de los espacios jugando con las sombras y de ese modo darle una sanción de paz y belleza al hospital causando en los habitantes de su interior un bienestar emocional, sintiendo que habitando su interior se sanan.

FLUIDES

Las circulación horizontales están bien articuladas a las áreas publicas, y las restringidas o privadas no están conectas para causar algún desastre de circulación.

También gracias a sus bondades sanadoras de generar claridad y revitalización los ambientes donde estén los enfermos tendrán buen ingreso de luz solar

Asoleamiento

Grupo: Pinky y Cerebro integrantes: Candia Bautista Scarleth Cruz Morales Ángela Narda

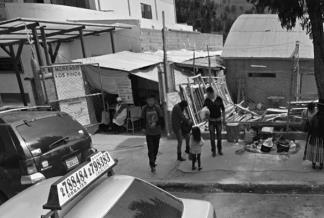

PARTIDO ARQUITECTONICO Plaza de la Tortuga Bomberos: Antofagasta Zona Sur Hospital de Los Pinos Bosquecillo Los Pinos
25 Arturo Fortun Sanjinez Mercado Los Pinos
25 Arturo
25 Arturo Fortun
C.
C.
Fortun Sanjinez C.
Sanjinez
Mejor flujo de Conexiones
Para crear emociones habitables Plantando esperezas PREMISAS DE DISEÑO 01 02 03 04 05

EVOLUCIÓN MORFOLÓGICA

UBICACIÓN DE LAS ÁREAS Y AMBIENTES

Lapremisa principal es crear emociones habitables

Laevolucióndel volumen: 2 bloques rectangulares que se comunicanpor 2puentes

Laevolucióndel volumen: juego dellenos, transparencias y vacios

NÚCLEOS

DE CIRCULACIÓN PUBLICA Y TÉCNICA

CIRCULACIÓNES PUBLICA Y TÉCNICA

NUCLEOS HUMEDOS AMBIENTES Y AREAS

AMBIENTES Y AREAS

PLANTA 2

HOSPITALIZACIÓN PÚBLICA

RESIDENCIAMÉDICA

SERVICIOSGENERALES VEGETACIÓN

NÚCLEOSDECIRCULACIÓN

• PÚBLICA

• TÉCNICA

NÚCLEO DECIRCULACIÓN TÉCNICA (ASCENSORES DECAMILLA, ESCALERAS, MONTACARGA) NÚCLEO DE CIRCULACIÓNPÚBLICA (ASCENSORES, ESCALERAS)

SERVICIOS GENERALES

RESIDENCIA MÉDICA PÚBLICA HOSPITALIZACIÓ N

ÁREALIBRE

PERSONAL

PLANTA 1

HOSPITALIZACIÓN MATERNIDAD CIRUGÍAS PÚBLICA

CIRUGÍAS PÚBLICA

MATERNIDAD

HOSPITALIZACIÓ N

PLANTABAJA

ADMINISTRACIÓN PUBLICA AMBULATORIOS SERVICIOSAUXILIARES RESIDENCIAMEDICA

PÚBLICA

SERVICIOS AUXILIARES AMBULATORIOS

ADMINISTRACIÓ N

VEGETACIÓN

SÓTANO

SERVICIOSAUXILIARES EMERGENCIAS

SERVICIOSGENERALES ESTACIONAMIENTO

SERVICIOS

AUXILIARES

EMERGENCI AS

PERSONAL

SERVICIOS GENERALES

ESTACIONAMIE

PERSONAL

NTO

UBICACIÓN DE LAS ÁREAS Y AMBIENTES

AXONOMETRÍA ESQUEMÁTICA

SEGUNDA PLANTA

HOSPITALIZACIÒN

ÁREA PÚBLICA

ÁREA RESIDENCIA MEDICA

ÁREA DE CULTO

PRIMERA PLANTA

ÁREA MATERNIDAD

ÁREA PÚBLICA

ÁREA CIRUGÌAS

HOSPITALIZACIÒN

PLANTA BAJA

ADMINISTRACIÒN

ATENCIÒN AMBULATORIA

ÁREA DE PERSONAL

ÁREA SERVICIOS AUXILIARES

PLANTA SÓTANO

SERVICIOS GENERALES

EMERGENCIAS

ÁREA SERVICIOS AUXILIARES

ÁREA DE PERSONAL

DIAGRAMAS FUNCIONALES – CIRCULACIONES Y NÚCLEOS

PRIMERA PLANTA SEGUNDA PLANTA PLANTA BAJA PLANTA SÓTANO

DIAGRAMAS PROGRAMÁTICOS

Plantas – cortes- áreas

PLANTAS AXONOMETRÍA

DIAGRAMA PROGRAMÁTICO - CORTE

ACCESO VEHICULAR

POR SEMI SOTANA

INGRESA Y SALE POR

LA CALLE DE LOS BOMBEROS BOSQUE

NÚCLEOS CIRCULACION

PUBLICA/ESCALERA Y ASCENSOR

NÚCLEOS DE TABLERO TÈCNICO

ACCESO EMERGENCIAS, POR ESCALERAS Y ASCENSOR PÚBLICO

ACCESO PRINIPAL POR PLANTA BAJA, SUVIENDO 2 ESCALONES

VOLUMEN AXONOMETRÍA

NÚCLEOS CIRCULACION

TÈCNICO/ESCAL ERA

NÚCLEO DE ÀREA VEGETATIVA

NÚCLEOS CIRCULACION

PUBLIC/ASCENSOR PARA CAMILLA

NÚCLEOS DEÀREAS HUMEDAS

PLANTA SÓTANO

SERVICIOS GENERALES

EMERGENCIAS

ÁREA SERVICIOS AUXILIARES

ÁREA DE PERSONAL

PLANTA SÓTANO

CIRCULACIONES Y NUCLEOS:

Esta planta se basa en la buena separación del área técnica y el área publica, donde las circulaciones y núcleos no se ven afectadas.

AMBIENTES:

Son confortables, espaciosos, y comparten una buena vinculación con otros ambientes de sus respectivas áreas.

Están diseñados de acuerdo al tomo guía de la Xperta

TECNOLOGÍA:

• Pisos antideslizantes.

• Placas removibles de cielo falso

• Muros de 30 cm y pintura de plomo en el área rayos X e imagenología

USUARIO:

Técnico: Los ambientes de trabajo son claros y bien iluminados, cuentan con baños técnicos privados y áreas de descanso.

Publico Las salas de espera son cómodas y confortables,.

AMBIENTES INTERIORES

TRIAJE

ÁREA DE EMERGENCIAS

TOMOGRAFÍA– ÁREA SERVICIOS AUXILIARES

PLANTA BAJA

ADMINISTRACIÒN

ATENCIÒN AMBULATORIA

ÁREA DE PERSONAL

ÁREA SERVICIOS AUXILIARES

ÁREA LIBRE

PLANTA BAJA

CIRCULACIONES Y NUCLEOS:

Esta planta se basa en la buena separación del área técnica y el área publica, donde las circulaciones y núcleos no se ven afectadas.

AMBIENTES:

Son amplios y diseñados de acuerdo a la ergonométrica del mueble, diseñadas de acuerdo a medidas exactas tomadas del tomo guía de la Xperta Ubicados estratégicamente al sur donde el pasillo técnico de ductos fancoil

TECNOLOGÍA:

• Pisos antideslizantes.

• Placas removibles de cielo falso

• Muros cortina de acero galvanizado

USUARIO:

Técnico: Los ambientes de trabajo son espaciosos con una buena iluminación artificial, pose

Publico: Para crear una atmosfera de bienvenida y tranquilidad en un edificio donde se tratan enfermedades que causan angustia y esperas aburridoras, las salas de espera son iluminadas, espaciosas y poseen un juego de muebles serpenteantes que invitan a relajarte, alegrarte y sorprenderte.

AMBIENTES INTERIORES

CONSULTORIO DE OFTALMOLOGÍA– ÁREA AMBULATORIA

SALA DE ESPERA – ÁREA PÚBLICA

CIRCULACIONES Y NUCLEOS:

Esta planta se basa en la buena separación del área técnica y el área publica, donde las circulaciones y núcleos no se ven afectadas o cruzadas.

AMBIENTES:

Son amplios y diseñados de acuerdo a la ergonométrica del mueble, diseñadas de acuerdo a medidas exactas tomadas del tomo guía de la Xperta

Las áreas privadas están separadas de las técnicas, pero vinculadas a través de las salas de espera que poseen vistas al jardín interior y acondicionados con buena iluminación solar, también juega con las sombras generadas por los muros cortinas para brindar una percepción diferente del común de los hospitales ya que la idea es diseñar ambientes que sanan, recrean y dan pureza.

TECNOLOGÍA:

• Pisos antideslizantes.

• Placas removibles de cielo falso

• Muros cortina de acero galvanizado

• Cirugía: Muro de los quirófanos y parto son placas de cerámica vitrificada

• Membrana engomada impermeabilizante y enlucido e yeso

• Baldosas y loseta móviles de prolipropileno

USUARIO:

Técnico: Los ambientes están acondicionados óptimamente para un buen desenvolvimiento en el trabajo.

Publico: Las salas de espera poseen un juego de luces y sombras que se generan por el follaje de los arboles, muros cortina y celosías.

AMBIENTES INTERIORES

ÁREA
ÁREA
ÁREA
HOSPITALIZACIÒN
PÚBLICA PRIMERA PLANTA
MATERNIDAD
CIRUGÌAS
ÁREA LIBRE
DE CIRUGÍAS
DE ESPERA – ÁREA PÚBLICA
CIRUGÍA– ÁREA
SALA

SEGUNDA PLANTA

HOSPITALIZACIÒN

ÁREA PÚBLICA

ÁREA RESIDENCIA MEDICA

ÁREA DE CULTO

ÁREA LIBRE

SEGUNDA PLANTA

CIRCULACIONES Y NUCLEOS:

Esta planta se basa en la buena separación del área técnica y el área publica, donde las circulaciones y núcleos no se ven afectadas o cruzadas .

AMBIENTES:

Son amplios y diseñados de acuerdo a la ergonométrica del mueble, diseñadas de acuerdo a medidas exactas tomadas del tomo guía de la Xperta.

Poseen una buena ubicación al oeste y este en la parte frontal, las salas de hospitalización se dividen por un are libre recreativa donde los enfermos pueden desestresarse, convivir y al mismo tiempo estar seguros y monitorizados por médicos .

Las área libres se convierten en ambiente que poseen un juego de luces y sombras para brindar una percepción diferente del común de los hospitales ya que la idea diseñar ambientes que sanan, recrean y dan pureza.

La residencia media y el comedor de personal técnico se encuentran enlazados.,

TECNOLOGÍA:

• Pisos antideslizantes.

• Placas removibles de cielo falso

• Muros cortina de acero galvanizado

USUARIO:

Técnico: Para evitar el síndrome de burnout en los residentes médicos por el exceso de trabajo poseen vistas que salen directamente al jardín interior para des estresarse .

Publico: Para crear una atmosfera de esperanza, comodidad, o pasar de mejor manera la angustia y esperas aburridoras, las salas de espera son iluminadas, espaciosas y poseen un juego de muebles serpenteantes que invitan a relajarte, alegrarte y sorprenderte.

SALA DE RECREACIÓN –
LIBRE
AMBIENTES INTERIORES CAFETERÍA – ÁREA PÚBLICA
ÁREA

VISTAS FRONTALES DEL PROYECTO

PROYECTO HOSPITALARIO LOS PINOS

VISTAS POSTERIORES DEL PROYECTO

V1 V2 V3 V5 V6 V4
1.FACHADA PRINCIPAL 2.FACHADA LATERAL IZQUIERDA FRONTAL 3. FACHADA LATERAL DERECHA FRONTAL 4. FACHADA LATERAL IZQUIERDA POSTERIOR 5. FACHADA LATERAL IDERECHA POSTERIOR 6. FACHADA POSTERIOR
