CENTRO CREATIVO MUSICAL (INSTALACIONES)

A. SOSTENIBILIDAD E INCENDIOS

1. ESTADO DEFINITIVO

2. PCI PASIVA

3. PCI ACTIVA

4. SOSTENIBILIDAD

1.1 Planta de cubiertas

1.2 Planta primera

1.3 Planta baja

1.4 Planta de garaje

1.5 Sección longitudinal AA'

1.6 Sección transversal BB'

1.7 Sección transversal CC'

1.8 Medios de evacuación

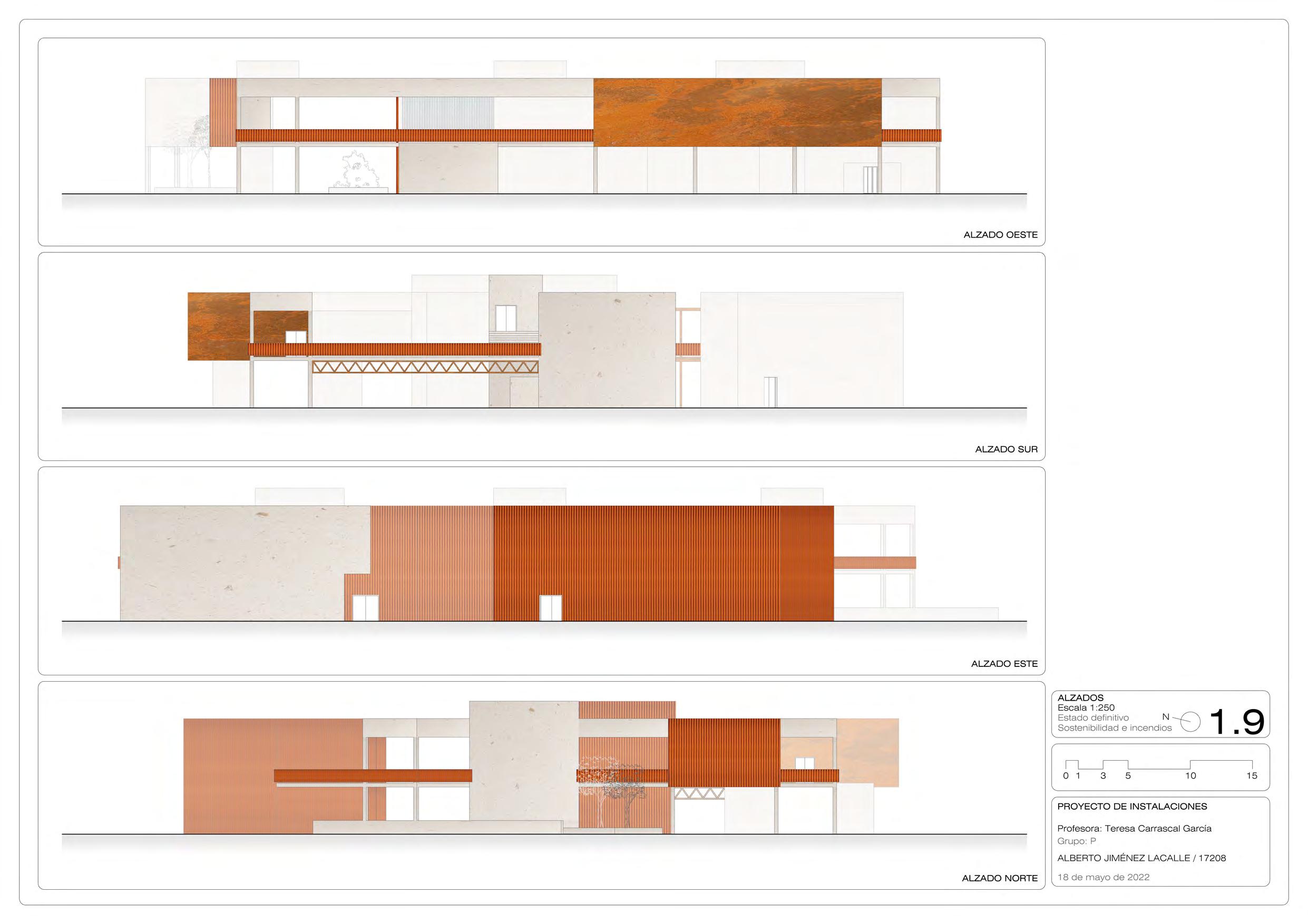

1.9 Alzados

2.1 Bomberos y espacio exterior seguro

2.2 Sectorización planta primera

2.3 Sectorización planta baja

2.4 Sectorización planta de garaje

2.5 Sectorización sección AA'

2.6 Sectorización sección BB'

2.7 Sectorización sección CC'

2.8 Evacuación planta primera

2.9 Evacuación planta baja

2.10 Evacuación planta de garaje

ÍNDICE

C. SUMINISTRO Y EVACUACIÓN DE AGUASB. CLIMATIZACIÓN

1. ZONIFICACIÓN

2. ESQUEMA DE PRINCIPIO

3. CÁLCULOS

4. PLANOS

5. DETALLES

1.1 Planta de cubiertas

1.2 Planta primera

1.3 Planta baja

1.4 Planta de garaje

2.1 Esquema de principio

3.1 Cálculos de uso residencial

3.2 Cálculos de cuartos técnicos, aseos públicos y uso no residencial

3.3 Cálculos de garaje

4.1 Planta de cubiertas

4.2 Planta primera

4.3 Planta baja

4.4 Planta de garaje

4.5 Planta zoom de viviendas

5.1 UTA y bomba de calor

5.2 Sección, detalle 1 y rejillas

1. ESQUEMAS DE PRINCIPIO

2. CÁLCULOS

3. PLANOS

1.1 Esquema de principio de saneamiento

1.2 Esquema de principio de AF y ACS

2.1 Cálculos de red de saneamiento

2.2 Cálculos de red de AF y ACS

3.1 Planta de cubiertas

3.2 Planta primera

3.3 Planta baja

3.4 Planta de garaje

3.2 Dotación planta baja

3.3 Dotación planta de garaje

3.1 Dotación planta primera 4.1 Relación con el clima

Leyenda

Acceso peatonal

Acceso vehicular

Límite parcela

NEl proyecto es una remodelación de un edificio perteneciente a la abandonada fábrica de pan nº 9 de Moscú (Hlebozavod nº 9). Tiene 3 accesos peatonales y 1 vehicular a través de la rampa del garaje, que incluye también otro más peatonal. Los alrededores cuentan con una zona de carga y descarga, un "cul-de-sac" para aparcamiento exterior y numerosas áreas vegetales y peatonales.

PLANTA DE CUBIERTAS Escala 1:400

una superficie de 1624 m2. Consta de 7 boxes de grabación,

viviendas mínimas, 1 gran salón, 1 almacen, 2 baños públicos accesibles, 1 auditorio, 1 estudio de grabación y 1 discoteca. Tiene 3 núcleos de comunicaciones.

plazas

2 volúmenes

En este plano se representa la arquitectura del garaje, es decir, el acceso, el espacio de circulación vehicular y peatonal y los aspectos del CTE y el PGOUM-97 más relacionados con la morfología del espacio: características técnicas de las rampas, los carriles, los recorridos peatonales, la señalización, y por último, la dotación de las plazas de aparcamiento. El resto de aspectos del DB-SI y el DB-SUA se representarán en sus correspondientes apartados.

un vial de entrada y otro de salida para

y peatones. Tiene 3 núcleos

cuartos de

Los accesos de vehículos

resolverse mediante:

los garajes

c) Vial con dos sentidos diferenciados, uno de ellos de entrada y otro de salida, permitiendo el cruce de vehículos. Su anchura mínima total si son de directriz recta será de 6 m, 3 m por sentido, y si son de directriz curva de 7 m, 3,50 m por sentido.

5. Las rampas tendrán una pendiente máxima del 18% en los tramos de directriz recta y del 16% en los de directriz curva, medida esta última pendiente en el eje de la rampa, si está formada por un vial de sentido único o alternativo, o en el eje del sentido interior, si está formada por vial con dos sentidos diferenciados.

b) Reduciendo la pendiente de la rampa hasta un máximo del nueve por ciento (9%) en, al menos, los dos (2) metros anteriores a la línea de acuerdo.

DB-SUA 7

2. Características constructivas

Las zonas de uso Aparcamiento dispondrán de un espacio de acceso y espera en su incorporación al exterior, con una profundidad adecuada a la longitud del tipo de vehículo y de 4,5 m como mínimo y una pendiente del 5% como máximo.

3. Protección de recorridos peatonales

En plantas de Aparcamiento con capacidad mayor que 200 vehículos o con superficie mayor que 5000 m2, los itinerarios peatonales de zonas de uso público se identificarán mediante pavimento diferenciado con pinturas o relieve,

4. Señalización

Debe señalizarse, conforme a lo establecido en el código de la circulación: a) el sentido de la circulación y las salidas; b) la velocidad máxima de circulación de 20 km/h;

c) las zonas de tránsito y paso de peatones, en las vías o rampas de circulación y acceso;

Artículo 7.5.35 PGOUM-97

Dotación plazas de aparcamiento

Uso residencial vivienda: 1 plaza por 100 m2 o 1 por viv.

Uso administrativo: 1,5 plazas por 100 m2 Uso pública concurrencia: 1 plaza por 25 pers.

Residencial vivienda: 336 m2 - 3 plazas Administrativo: 1581 m2 - 22 plazas Pública concurrencia 1: 84 pers. - 3 plazas

Total: 28 plazas

DB-SUA 9

1.2.3 Plazas de aparcamiento accesibles

b) En uso Comercial, Pública Concurrencia o Aparcamiento de uso público, una plaza accesible por cada 33 plazas de aparcamiento o fracción.

con

que suman 294 m2.

mediante

Plazas grandes (24)

Plazas motocicletas

Plazas pequeñas

PLANTA DE GARAJE

Escala 1:250 N

Estado definitivo

Total: 1 plaza 01351015

+11.70 m (corte planta de cubiertas)

+10.70 m (altura total del edificio)

+9.30 m (altura petos de cubierta)

+8.20 m (suelo planta de cubierta)

+5.10 m (corte planta primera)

+4.10 m (suelo planta primera)

+1.00 m (corte planta baja)

±0.00 m (suelo planta baja)

-2.00 m (corte planta de garaje)

-3.00 m (suelo planta de garaje)

2.60

3.80

3.80

2.20

DB-SUA 1. Seguridad frente al riesgo de caídas:

3. Desniveles:

3.2 Características de las barreras de protección: 3.2.1 Altura:

Las barreras de protección tendrán, como mínimo, una altura de 0.90 m cuando la diferencia de cota que protegen no exceda de 6 m y de 1.10 m en el resto de los casos, excepto en el caso de huecos de escaleras de anchura menor que 40 cm, en los que la barrera tendrá una altura de 0.90 m.

4. Escaleras y rampas:

4.1 Escaleras de uso restringido: - La anchura de cada tramo será de 0,80 m, como mínimo.

- La contrahuella será de 20 cm, como máximo, y la huella de 22 cm, como mínimo. La dimensión de toda huella se medirá, en cada peldaño, según la dirección de la marcha.

- Dispondrán de barandilla en sus lados abiertos.

4.2 Escaleras de uso general: 4.2.1 Peldaños:

En tramos rectos, la huella medirá 28 cm como mínimo. En tramos rectos o curvos la contrahuella medirá 13 cm como mínimo y 18.5 cm como máximo, excepto en zonas de uso público, así como siempre que no se disponga ascensor como alternativa a la escalera, en cuyo caso la contrahuella medirá 17.5 cm, como máximo.

13.70

DB-SUA 7. Seguridad frente al riesgo causado por vehículos en movimiento: 2. Características constructivas:

- Las zonas de uso Aparcamiento dispondrán de un espacio de acceso y espera en su incorporación al exterior, con una profundidad adecuada a la longitud del tipo de vehículo y de 4.5 m como mínimo y una pendiente del 5% como máximo.

DB-SUA Anejo A. Terminología: Ascensor accesible:

- En otros edificios, con superficie útil en plantas distintas a las de acceso mayor a 1000 m2, ascensor de 1.10 x 1.40 m con una puerta.

El edificio dispone de 3 pisos incluyendo el garaje, de menor altura, para albergar los numerosos programas del proyecto. Las escaleras llegan a cubierta para poder realizar el debido mantenimiento.

SECCIÓN LONGITUDINAL

LA ALTURA DE EVACUACIÓN

+11.70 m (corte planta de cubiertas)

+10.70

+9.30

(altura petos

+8.20 m (suelo planta de cubierta)

+5.10 m (corte planta primera)

+4.10 m (suelo planta primera)

+1.00 m (corte planta baja)

m (suelo planta baja)

-2.00 m (corte planta de garaje)

m (suelo planta de garaje)

DB-SUA 1. Seguridad frente al riesgo de caídas:

3. Desniveles:

3.2 Características de las barreras de protección: 3.2.1 Altura:

Las barreras de protección tendrán, como mínimo, una altura de 0.90 m cuando la diferencia de cota que protegen no exceda de 6 m y de 1.10 m en el resto de los casos, excepto en el caso de huecos de escaleras de anchura menor que 40 cm, en los que la barrera tendrá una altura de 0.90 m.

DB-SUA 7. Seguridad frente al riesgo causado por vehículos en movimiento:

2. Características constructivas:

- Las zonas de uso Aparcamiento dispondrán de un espacio de acceso y espera en su incorporación al exterior, con una profundidad adecuada a la longitud del tipo de vehículo y de 4.5 m como mínimo y una pendiente del 5% como máximo.

Al garaje se accede mediante una rampa del 16% precedida de un acuerdo del 5% durante 4,5 m. Ambos volúmenes quedan conectados mediante una plaza en altura.

SECCIÓN TRANSVERSAL BB' Escala 1:150

Estado definitivo

LA ALTURA

PROYECTO DE INSTALACIONES

Grupo: P

Profesora:

Carrascal García

+11.70 m (corte planta de cubiertas)

+10.70 m (altura total del edificio)

+9.30 m (altura petos de cubierta)

+8.20 m (suelo planta de cubierta)

+5.10 m (corte planta primera)

+4.10 m (suelo planta primera)

+1.00 m (corte planta baja)

±0.00 m (suelo planta baja)

-2.00 m (corte planta de garaje)

-3.00 m (suelo planta de garaje)

LA ALTURA DE EVACUACIÓN ES DE +4.10 m, CORRESPONDIENTES A LA COTA DEL SUELO

PLANTA PRIMERA

DB-SUA 1. Seguridad frente al riesgo de caídas:

3. Desniveles:

3.2 Características de las barreras de protección: 3.2.1 Altura:

Las barreras de protección tendrán, como mínimo, una altura de 0.90 m cuando la diferencia de cota que protegen no exceda de 6 m y de 1.10 m en el resto de los casos, excepto en el caso de huecos de escaleras de anchura menor que 40 cm, en los que la barrera tendrá una altura de 0.90 m.

4. Escaleras y rampas:

4.1 Escaleras de uso restringido:

- La anchura de cada tramo será de 0,80 m, como mínimo.

- La contrahuella será de 20 cm, como máximo, y la huella de 22 cm, como mínimo. La dimensión de toda huella se medirá, en cada peldaño, según la dirección de la marcha.

- Dispondrán de barandilla en sus lados abiertos.

4.2 Escaleras de uso general: 4.2.1 Peldaños: En tramos rectos, la huella medirá 28 cm como mínimo. En tramos rectos o curvos la contrahuella medirá 13 cm como mínimo y 18.5 cm como máximo, excepto en zonas de uso público, así como siempre que no se disponga ascensor como alternativa a la escalera, en cuyo caso la contrahuella medirá 17.5 cm, como máximo.

DB-SUA 7. Seguridad frente al riesgo causado por vehículos en movimiento:

2. Características constructivas:

- Las zonas de uso Aparcamiento dispondrán de un espacio de acceso y espera en su incorporación al exterior, con una profundidad adecuada a la longitud del tipo de vehículo y de 4.5 m como mínimo y una pendiente del 5% como máximo.

DB-SUA Anejo A. Terminología:

Ascensor accesible:

- En otros edificios, con superficie útil en plantas distintas a las de acceso mayor a 1000 m2, ascensor de 1.10 x 1.40 m con una puerta.

La discoteca situada a la izquierda de la sección vuela 5 metros aproximadamente. El auditorio ocupa las dos plantas, tanto la baja como la alta, y tiene los accesos correspondientes desde las dos.

SECCIÓN TRANSVERSAL CC' N Escala 1:250

Estado definitivo

Sostenibilidad

1

3

10

PROYECTO DE INSTALACIONES

Profesora:

Grupo:

Carrascal

1.50

DB-SUA 1. Seguridad frente al riesgo de caídas:

4. Escaleras y rampas:

4.1 Escaleras de uso restringido:

- La anchura de cada tramo será de 0,80 m, como mínimo.

- La contrahuella será de 20 cm, como máximo, y la huella de 22 cm, como mínimo. La dimensión de toda huella se medirá, en cada peldaño, según la dirección de la marcha. - Dispondrán de barandilla en sus lados abiertos.

4.2 Escaleras de uso general: 4.2.1 Peldaños: En tramos rectos, la huella medirá 28 cm como mínimo. En tramos rectos o curvos la contrahuella medirá 13 cm como mínimo y 18.5 cm como máximo, excepto en zonas de uso público, así como siempre que no se disponga ascensor como alternativa a la escalera, en cuyo caso la contra- huella medirá 17.5 cm, como máximo.

Tabla 4.1 Anchura útil mínima de tramo en función del uso:

Residencial vivienda: 1.00 m

Pública concurrencia (> 100 pers.): 1.10 m Administrativo: 1.00 m

DB-SUA Anejo A. Terminología:

Plaza reservada para usuarios de silla de ruedas:

- Está próximo al acceso y salida del recinto y comunicado con ambos mediante un itinerario accesible.

- Sus dimensiones son de 0.80 por 1.20 m como mínimo, en caso de aproximación frontal. - Dispone de un asiento anejo para el acompañante.

Itinerario accesible:

1.50

- Espacio para giro: diámetro Ø 1.50 m libre de obstáculos en el vestíbulo de entrada, o portal, al fondo de pasillos de más de 10 m y frente a ascensores accesibles o al espacio dejado en previsión para ellos.

- Pasillos y pasos: anchura libre de paso ≥ 1.20 m.

- Puertas: anchura libre de paso ≥ 0.80 m medida en el marco y aportada por no más de una hoja. En el ángulo de máxima apertura de la puerta, la anchura libre de paso reducida por el grosor de la hoja de la puerta debe ser ≥ 0.78 m.

Ascensor accesible:

- En otros edificios, con superficie útil en plantas distintas a las de acceso mayor a 1000 m2, ascensor de 1.10 x 1.40 m con una puerta.

MEDIOS DE EVACUACIÓN

Escala 1:75

Estado definitivo

Sostenibilidad e incendios

05 10.3 3.31.7

PROYECTO DE INSTALACIONES

Profesora: Teresa Carrascal García

Grupo: P

A. SOSTENIBILIDAD E INCENDIOS

1. ESTADO DEFINITIVO

2. PCI PASIVA

3. PCI ACTIVA

4. SOSTENIBILIDAD

1.1 Planta de cubiertas

1.2 Planta primera

1.3 Planta baja

1.4 Planta de garaje

1.5 Sección longitudinal AA'

1.6 Sección transversal BB'

1.7 Sección transversal CC'

1.8 Medios de evacuación

1.9 Alzados

2.1 Bomberos y espacio exterior seguro

2.2 Sectorización planta primera

2.3 Sectorización planta baja

2.4 Sectorización planta de garaje

2.5 Sectorización sección AA'

2.6 Sectorización sección BB'

2.7 Sectorización sección CC'

2.8 Evacuación planta primera

2.9 Evacuación planta baja

2.10 Evacuación planta de garaje

ÍNDICE

B. CLIMATIZACIÓN

1. ZONIFICACIÓN

2. ESQUEMA DE PRINCIPIO

3. CÁLCULOS

4. PLANOS

5. DETALLES

1.1 Planta de cubiertas

1.2 Planta primera

1.3 Planta baja

1.4 Planta de garaje

2.1 Esquema de principio

3.1 Cálculos de uso residencial

3.2 Cálculos de cuartos técnicos, aseos públicos y uso no residencial

3.3 Cálculos de garaje

4.1 Planta de cubiertas

4.2 Planta primera

4.3 Planta baja

4.4 Planta de garaje

4.5 Planta zoom de viviendas

5.1 UTA y bomba de calor

5.2 Sección, detalle 1 y rejillas

C. SUMINISTRO Y EVACUACIÓN DE AGUAS

1. ESQUEMAS DE PRINCIPIO

2. CÁLCULOS

3. PLANOS

1.1 Esquema de principio de saneamiento

1.2 Esquema de principio de AF y ACS

2.1 Cálculos de red de saneamiento

2.2 Cálculos de red de AF y ACS

3.1 Planta de cubiertas

3.2 Planta primera

3.3 Planta baja

3.4 Planta de garaje

3.2 Dotación planta baja

3.3 Dotación planta de garaje

3.1 Dotación planta primera 4.1 Relación con el clima

A pesar de que la altura de evacuación del edificio es +4.10 m, se cumplen de igual forma los artículos expuestos a continuación.

DB-SI 5. Intervención de los bomberos:

1.1 Aproximación a los edificios:

1. Los viales de aproximación de los vehículos de los bomberos a los espacios de maniobra a los que se refiere el apartado 1.2, deben cumplir las condiciones siguientes:

a) anchura mínima libre 3,5 m;

2. En los tramos curvos, el carril de rodadura debe quedar delimitado por la traza de una corona circular cuyos radios mínimos deben ser 5,30 m.

1.2 Entorno de los edificios:

1. Los edificios con una altura de evacuación descendente mayor que 9 m deben disponer de un espacio de maniobra para los bomberos que cumpla las siguientes condiciones a lo largo de las fachadas en las que estén situados los accesos, o bien al interior del edificio, o bien al espacio abierto interior en el que se encuentren aquellos:

a) anchura mínima libre 5 m b) altura libre la del edificio c) separación máxima del vehículo de bomberos a la fachada del edificio

- edificios de hasta 15 m de altura de evacuación 23 m

d) distancia máxima hasta los accesos al edificio necesarios para poder llegar hasta todas sus zonas 30 m

3. El espacio de maniobra debe mantenerse libre de mobiliario urbano, arbolado, jardines, mojones u otros obstáculos. De igual forma, donde se prevea el acceso a una fachada con escaleras o plataformas hidráulicas, se evitarán elementos tales como cables eléctricos aéreos o ramas de árboles que puedan interferir con las escaleras, etc.

DB-SI Anejo A. Terminología: Espacio exterior seguro: 1. Permite la dispersión de los ocupantes que abandonan el edificio, en condiciones de seguridad.

Leyenda

Acceso peatonal Acceso vehicular Límite parcela Espacio exterior seguro Distancia máxima a fachada Distancia máxima a los accesos

pasiva Sostenibilidad

incendios

DB-SI 1. Propagación interior:

Tabla 1.2 Resistencia al fuego

a) Aparcamiento: Bajo rasante: EI 120

b) Administrativo: Sobre rasante, h < 15 m: EI 60

c) Residencial vivienda: Sobre rasante, h < 15 m: EI 60

d) Pública concurrencia: Sobre rasante, h < 15 m: EI 90

DB-SI 3. Evacuación de ocupantes: Tabla 2.1 Densidades de ocupación:

a) Aparcamiento: En otros casos: 40

b) Administrativo: Plantas o zonas de oficinas: 10

c) Residencial vivienda: Plantas de vivienda: 20

d) Pública concurrencia: Zonas destinadas a espectadores sentados: con asientos definidos en el proyecto: 1 p/asto Zonas de público en discotecas: 0.5

Tabla 5.1 Protección de las escaleras: a) Aparcamiento: Evacuación ascendente, 2.80 < h < 6.00 m: especialmente protegida

b) Administrativo: Evacuación descendente, h < 14.00 m: no protegida

c) Residencial vivienda: Evacuación descendente, h < 14.00 m: no protegida

d) Pública concurrencia: Evacuación descendente, h < 10.00 m: no protegida

LEYENDA

SECTOR 2 -

1 -Aparcamiento Administrativo

SECTOR

Pública concurrencia

Residencial vivienda SECTOR 5 -Pública concurrencia

exterior seguro

de riesgo especial

PLANTA PRIMERA

SECTOR 3SECTOR 4 -

concurrencia

SECTORIZACIÓN PLANTA PRIMERA N

m2/84

Aparcamiento / 0 m2 / 0 pers. SECTOR 2SECTOR 1SECTOR 5 -

Grupo:

DB-SI 1. Propagación interior:

Tabla 1.2 Resistencia al fuego

a) Aparcamiento: Bajo rasante: EI 120

b) Administrativo: Sobre rasante, h < 15 m: EI 60

c) Residencial vivienda: Sobre rasante, h < 15 m: EI 60

d) Pública concurrencia: Sobre rasante, h < 15 m: EI 90

DB-SI 3. Evacuación de ocupantes: Tabla 2.1 Densidades de ocupación:

a) Aparcamiento: En otros casos: 40

b) Administrativo: Plantas o zonas de oficinas: 10

c) Residencial vivienda: Plantas de vivienda: 20

d) Pública concurrencia: Zonas destinadas a espectadores sentados: con asientos definidos en el proyecto: 1 p/asto Zonas de público en discotecas: 0.5

Tabla 5.1 Protección de las escaleras: a) Aparcamiento: Evacuación ascendente, 2.80 < h < 6.00 m: especialmente protegida

b) Administrativo: Evacuación descendente, h < 14.00 m: no protegida

c) Residencial vivienda: Evacuación descendente, h < 14.00 m: no protegida

d) Pública concurrencia: Evacuación descendente, h < 10.00 m: no protegida

LEYENDA Aparcamiento SECTOR 2SECTOR 1 -

SECTOR 5 -

DATOS PLANTA BAJA

SECTOR 2SECTOR 1SECTOR 5 -

SECTOR 3 -Residencial vivienda SECTOR 4 -Pública concurrencia 1 Espacio exterior seguro Aparcamiento / 0 m2 / 0

P. concurrencia 2

SECTORIZACIÓN PLANTA BAJA

SECTOR 3N Escala 1:250 15531

ALBERTO JIMÉNEZ LACALLE / 17208

DB-SI 1. Propagación interior:

Tabla 1.2 Resistencia al fuego

a) Aparcamiento: Bajo rasante: EI 120

b) Administrativo: Sobre rasante, h < 15 m: EI 60

c) Residencial vivienda: Sobre rasante, h < 15 m: EI 60

d) Pública concurrencia:

rasante, h < 15 m: EI 90

DB-SI 3. Evacuación de ocupantes:

Tabla 2.1 Densidades de ocupación:

a) Aparcamiento: En otros casos: 40

b) Administrativo: Plantas o zonas de oficinas: 10

c) Residencial vivienda: Plantas de vivienda: 20

d) Pública concurrencia: Zonas destinadas a espectadores sentados: con asientos definidos en el proyecto: 1 p/asto Zonas de público en discotecas: 0.5

Tabla 5.1 Protección de las escaleras: a) Aparcamiento: Evacuación ascendente, 2.80 < h < 6.00 m: especialmente protegida

b) Administrativo: Evacuación descendente, h < 14.00 m: no protegida

c) Residencial vivienda: Evacuación descendente, h < 14.00 m: no protegida

d) Pública concurrencia: Evacuación descendente, h < 10.00 m: no protegida

LEYENDA

DATOS

SECTORIZACIÓN

+11.70 m (corte planta de cubiertas)

+10.70

total

+9.30 m (altura petos de cubierta)

+8.20 m (suelo planta de cubierta)

+5.10 m (corte planta primera)

+4.10 m (suelo planta primera)

+1.00 m (corte planta baja)

±0.00 m (suelo planta baja)

-2.00 m (corte planta de garaje)

-3.00 m (suelo planta de garaje)

DB-SI 1. Propagación interior:

Tabla 1.2 Resistencia al fuego

a) Aparcamiento: Bajo rasante: EI 120

b) Administrativo: Sobre rasante, h < 15 m: EI 60

c) Residencial vivienda: Sobre rasante, h < 15 m: EI 60

DB-SI 3. Evacuación de ocupantes:

Tabla 2.1 Densidades de ocupación:

a) Aparcamiento: En otros casos: 40

d) Pública concurrencia: Sobre rasante, h < 15 m: EI 90 b) Administrativo: Plantas o zonas de oficinas: 10

c) Residencial vivienda: Plantas de vivienda: 20

d) Pública concurrencia: Zonas destinadas a espectadores sentados: con asientos definidos en el proyecto: 1 p/asto Zonas de público en discotecas: 0.5

Tabla 5.1 Protección de las escaleras:

a) Aparcamiento: Evacuación ascendente, 2.80 < h < 6.00 m: especialmente protegida

b) Administrativo: Evacuación descendente, h < 14.00 m: no protegida

c) Residencial vivienda: Evacuación descendente, h < 14.00 m: no protegida

d) Pública concurrencia: Evacuación descendente, h < 10.00 m: no protegida

LEYENDA

SECTOR 3 -

vivienda

-Pública concurrencia

concurrencia

Espacio exterior seguro

SECTORIZACIÓN SECCIÓN AA'

+11.70 m (corte planta de cubiertas)

+10.70

+9.30

(altura total

(altura petos de cubierta)

+8.20 m (suelo planta de cubierta)

+5.10 m (corte planta primera)

+4.10 m (suelo planta primera)

+1.00 m (corte planta baja)

±0.00 m (suelo planta baja)

-2.00 m (corte planta de garaje)

-3.00 m (suelo planta de garaje)

LA ALTURA

Tabla 1.2 Resistencia al fuego

a) Aparcamiento: Bajo rasante: EI 120

b) Administrativo: Sobre rasante, h < 15 m:

c) Residencial vivienda: Sobre rasante, h < 15 m:

d) Pública concurrencia: Sobre rasante, h

60

60

DB-SI 1. Propagación interior: DB-SI 3. Evacuación de ocupantes:

Tabla 2.1 Densidades de ocupación:

b) Administrativo: Plantas o zonas de oficinas: 10

c) Residencial vivienda: Plantas de vivienda: 20

d) Pública concurrencia: Zonas destinadas a espectadores sentados: con asientos definidos en el proyecto: 1 p/asto Zonas de público en discotecas: 0.5

a) Aparcamiento: En otros casos: 40 Tabla 5.1 Protección de las escaleras: a) Aparcamiento: Evacuación ascendente, 2.80 < h < 6.00 m: especialmente protegida

b) Administrativo: Evacuación descendente, h < 14.00 m: no protegida

c) Residencial vivienda: Evacuación descendente, h < 14.00 m: no protegida

d) Pública concurrencia: Evacuación descendente, h < 10.00 m: no protegida

LEYENDA Administrativo Aparcamiento SECTOR 2SECTOR 1 -

SECTOR 3 -Residencial vivienda SECTOR 4 -Pública concurrencia 1

Pública concurrencia 2SECTOR 5 -

Espacio exterior seguro Locales de riesgo especial

SECTORIZACIÓN SECCIÓN

Profesora:

+11.70 m (corte planta de cubiertas)

+10.70 m (altura total del edificio)

+9.30 m (altura petos de cubierta)

m (suelo planta de cubierta)

+5.10 m (corte planta primera)

+4.10 m (suelo planta primera)

+1.00 m (corte planta baja) ±0.00 m (suelo planta baja)

-2.00 m (corte planta de garaje)

-3.00 m (suelo planta de garaje)

ALTURA DE EVACUACIÓN ES

DB-SI 1. Propagación interior:

Tabla 1.2 Resistencia al fuego

a) Aparcamiento: Bajo rasante: EI 120

b) Administrativo: Sobre rasante, h < 15 m: EI 60

c) Residencial vivienda: Sobre rasante, h < 15 m: EI 60

d) Pública concurrencia: Sobre rasante, h < 15 m: EI 90

DB-SI 3. Evacuación de ocupantes:

Tabla 2.1 Densidades de ocupación:

a) Aparcamiento: En otros casos: 40

b) Administrativo: Plantas o zonas de oficinas: 10

c) Residencial vivienda: Plantas de vivienda: 20

d) Pública concurrencia: Zonas destinadas a espectadores sentados: con asientos definidos en el proyecto: 1 p/asto Zonas de público en discotecas: 0.5

Tabla 5.1 Protección de las escaleras:

a) Aparcamiento: Evacuación ascendente, 2.80 < h < 6.00 m: especialmente protegida

b) Administrativo: Evacuación descendente, h < 14.00 m: no protegida

c) Residencial vivienda: Evacuación descendente, h < 14.00 m: no protegida

d) Pública concurrencia: Evacuación descendente, h < 10.00 m: no protegida

LEYENDA

SECTOR 1SECTOR 2Aparcamiento Administrativo

Pública concurrencia 1SECTOR 4Residencial viviendaSECTOR 3SECTOR 5 -Pública concurrencia 2

Locales de riesgo especial Espacio exterior seguro

SECCIÓN CC'

PCI pasiva

1:250 N

Sostenibilidad e incendios

Teresa

Grupo:

LACALLE

DB-SI 3. Evacuación de ocupantes:

Tabla 3.1 Números de salidas de planta y longitud de los recorridos de evacuación: b) Plantas o recintos que disponen de más de una salida de planta o salida de recinto respectivamente:

La longitud de los recorridos de evacuación hasta alguna salida de planta no excede de 50 m, excepto en los casos que se indican a continuación:

- 35 m en zonas en las que se prevea la presencia de ocupantes que duermen y en aparcamiento.

Tabla 4.2 Capacidad de evacuación de las escaleras según su anchura:

Todas las escaleras son no protegidas salvo los tramos que comunican el aparcamiento con la planta baja, los cuales están especialmente protegidos. La altura de evacuación es menor a 9 m, por lo que desde la suelo de la planta primera hay un descenso a espacio exterior seguro de 4.10 m. Desde la planta de garaje hay un ascenso a espacio exterior seguro de 3 m. El CTE expone lo siguiente:

a) Anchura de la escalera de 1.00 m, escalera no protegida, evacuación descendente: 160 personas.

b) Anchura de la escalera de 1.10 m, escalera no protegida, evacuación descendente: 176 personas.

c) Anchura de la escalera de 1.00 m, escalera especialmente protegida, evacuación ascendente: 224 personas.

d) Anchura de la escalera de 1.10 m, escalera especialmente protegida, evacuación ascendente: 248 personas.

Por lo tanto, ninguno de los sectores que albergan las escaleras exceden en ocupación de personas los límites anteriores.

RECORRIDOS

RECORRIDO 01 - 27.00 m (máx 50 m)

RECORRIDO 02 - 40.50 m (máx 50 m)

RECORRIDO 03 - 49.35 m (máx 50 m)

RECORRIDO 04 - 49.80 m (máx 50 m)

RECORRIDO 05 - 13.60 m (máx 50 m)

Inicio

Sentido

recorrido

recorrido

del recorrido

Salida de emergencia

DATOS

DB-SI 3. Evacuación de ocupantes:

Tabla 3.1 Números de salidas de planta y longitud de los recorridos de evacuación: b) Plantas o recintos que disponen de más de una salida de planta o salida de recinto respectivamente: La longitud de los recorridos de evacuación hasta alguna salida de planta no excede de 50 m, excepto en los casos que se indican a continuación: - 35 m en zonas en las que se prevea la presencia de ocupantes que duermen y en aparcamiento.

Tabla 4.2 Capacidad de evacuación de las escaleras según su anchura: Todas las escaleras son no protegidas salvo los tramos que comunican el aparcamiento con la planta baja, los cuales están especialmente protegidos. La altura de evacuación es menor a 9 m, por lo que desde la suelo de la planta primera hay un descenso a espacio exterior seguro de 4.10 m. Desde la planta de garaje hay un ascenso a espacio exterior seguro de 3 m. El CTE expone lo siguiente:

a) Anchura de la escalera de 1.00 m, escalera no protegida, evacuación descendente: 160 personas.

b) Anchura de la escalera de 1.10 m, escalera no protegida, evacuación descendente: 176 personas.

c) Anchura de la escalera de 1.00 m, escalera especialmente protegida, evacuación ascendente: 224 personas.

d) Anchura de la escalera de 1.10 m, escalera especialmente protegida, evacuación ascendente: 248 personas.

Por lo tanto, ninguno de los sectores que albergan las escaleras exceden en ocupación de personas los límites anteriores.

RECORRIDOS

06 - 20.60 m (máx

RECORRIDO 07 - 11.25 m (máx

Sentido del recorrido Inicio del recorrido LEYENDA

Zona de refugio Salida de emergencia

PROYECTO

Profesora:

DB-SI 3. Evacuación de ocupantes:

Tabla 3.1 Números de salidas de planta y longitud de los recorridos de evacuación:

b) Plantas o recintos que disponen de más de una salida de planta o salida de recinto respectivamente:

La longitud de los recorridos de evacuación hasta alguna salida de planta no excede de 50 m, excepto en los casos que se indican a continuación: - 35 m en zonas en las que se prevea la presencia de ocupantes que duermen y en aparcamiento.

Tabla 4.2 Capacidad de evacuación de las escaleras según su anchura:

Todas las escaleras son no protegidas salvo los tramos que comunican el aparcamiento con la planta baja, los cuales están especialmente protegidos. La altura de evacuación es menor a 9 m, por lo que desde la suelo de la planta primera hay un descenso a espacio exterior seguro de 4.10 m. Desde la planta de garaje hay un ascenso a espacio exterior seguro de 3 m. El CTE expone lo siguiente:

a) Anchura de la escalera de 1.00 m, escalera no protegida, evacuación descendente: 160 personas.

b) Anchura de la escalera de 1.10 m, escalera no protegida, evacuación descendente: 176 personas.

c) Anchura de la escalera de 1.00 m, escalera especialmente protegida, evacuación ascendente: 224 personas.

d) Anchura de la escalera de 1.10 m, escalera especialmente protegida, evacuación ascendente: 248 personas.

Por lo tanto, ninguno de los sectores que albergan las escaleras exceden en ocupación de personas los límites anteriores.

RECORRIDOS

RECORRIDO 08 - 32.12 m (máx 35 m)

RECORRIDO 09 - 21.35 m (máx 35 m)

RECORRIDO 10 - 32.52 m (máx 35 m)

RECORRIDO 11 - 34.57 m (máx 35 m)

RECORRIDO 12 - 33.24 m (máx 35 m)

RECORRIDO 13 - 33.49 m (máx 35 m)

Sentido del recorrido

Zona de refugio Salida de emergencia

DATOS PLANTA DE GARAJE Aparcamiento / 2345 m2 / 59 pers.

SECTOR 3 -

SECTOR 4 -

SECTOR 5 -

Administrativo / 0 m2 0 pers. R. vivienda / 0 m2 / 0 pers. P. concurrencia 1 0 m2 / 0 pers.

SECTOR 1SECTOR 2P. concurrencia 2 0 m2 / 0 pers.

EVACUACIÓN PLANTA DE GARAJE

N Escala 1:250 105310

Inicio del recorrido LEYENDA Final del recorrido 15

Grupo: P

ALBERTO JIMÉNEZ LACALLE / 17208

Profesora: Teresa Carrascal García

A. SOSTENIBILIDAD E INCENDIOS

1. ESTADO DEFINITIVO

2. PCI PASIVA

3. PCI ACTIVA

4. SOSTENIBILIDAD

1.1 Planta de cubiertas

1.2 Planta primera

1.3 Planta baja

1.4 Planta de garaje

1.5 Sección longitudinal AA'

1.6 Sección transversal BB'

1.7 Sección transversal CC'

1.8 Medios de evacuación

1.9 Alzados

2.1 Bomberos y espacio exterior seguro

2.2 Sectorización planta primera

2.3 Sectorización planta baja

2.4 Sectorización planta de garaje

2.5 Sectorización sección AA'

2.6 Sectorización sección BB'

2.7 Sectorización sección CC'

2.8 Evacuación planta primera

2.9 Evacuación planta baja

2.10 Evacuación planta de garaje

3.1 Dotación planta primera

3.2 Dotación planta baja

3.3 Dotación planta de garaje

4.1 Relación con el clima

ÍNDICE

C. SUMINISTRO Y EVACUACIÓN DE AGUASB. CLIMATIZACIÓN

1. ZONIFICACIÓN

2. ESQUEMA DE PRINCIPIO

3. CÁLCULOS

4. PLANOS

5. DETALLES

1.1 Planta de cubiertas

1.2 Planta primera

1.3 Planta baja

1.4 Planta de garaje

2.1 Esquema de principio

3.1 Cálculos de uso residencial

3.2 Cálculos de cuartos técnicos, aseos públicos y uso no residencial

3.3 Cálculos de garaje

4.1 Planta de cubiertas

4.2 Planta primera

4.3 Planta baja

4.4 Planta de garaje

4.5 Planta zoom de viviendas

5.1 UTA y bomba de calor

5.2 Sección, detalle 1 y rejillas

1. ESQUEMAS DE PRINCIPIO

2. CÁLCULOS

3. PLANOS

1.1 Esquema de principio de saneamiento

1.2 Esquema de principio de AF y ACS

2.1 Cálculos de red de saneamiento

2.2 Cálculos de red de AF y ACS

3.1 Planta de cubiertas

3.2 Planta primera

3.3 Planta baja

3.4 Planta de garaje

A. SOSTENIBILIDAD E INCENDIOS

1. ESTADO DEFINITIVO

2. PCI PASIVA

3. PCI ACTIVA

4. SOSTENIBILIDAD

1.1 Planta de cubiertas

1.2 Planta primera

1.3 Planta baja

1.4 Planta de garaje

1.5 Sección longitudinal AA'

1.6 Sección transversal BB'

1.7 Sección transversal CC'

1.8 Medios de evacuación

1.9 Alzados

2.1 Bomberos y espacio exterior seguro

2.2 Sectorización planta primera

2.3 Sectorización planta baja

2.4 Sectorización planta de garaje

2.5 Sectorización sección AA'

2.6 Sectorización sección BB'

2.7 Sectorización sección CC'

2.8 Evacuación planta primera

2.9 Evacuación planta baja

2.10 Evacuación planta de garaje

3.1 Dotación planta primera

3.2 Dotación planta baja

3.3 Dotación planta de garaje

4.1 Relación con el clima

ÍNDICE

C. SUMINISTRO Y EVACUACIÓN DE AGUASB. CLIMATIZACIÓN

1. ZONIFICACIÓN

2. ESQUEMA DE PRINCIPIO

3. CÁLCULOS

4. PLANOS

5. DETALLES

1.1 Planta de cubiertas

1.2 Planta primera

1.3 Planta baja

1.4 Planta de garaje

2.1 Esquema de principio

3.1 Cálculos de uso residencial

3.2 Cálculos de cuartos técnicos, aseos públicos y uso no residencial

3.3 Cálculos de garaje

4.1 Planta de cubiertas

4.2 Planta primera

4.3 Planta baja

4.4 Planta de garaje

4.5 Planta zoom de viviendas

5.1 UTA y bomba de calor

5.2 Sección, detalle 1 y rejillas

1. ESQUEMAS DE PRINCIPIO

2. CÁLCULOS

3. PLANOS

1.1 Esquema de principio de saneamiento

1.2 Esquema de principio de AF y ACS

2.1 Cálculos de red de saneamiento

2.2 Cálculos de red de AF y ACS

3.1 Planta de cubiertas

3.2 Planta primera

3.3 Planta baja

3.4 Planta de garaje

Sin ningún sistema de climatización activado, hay 783 horas de comfort respecto a las 8760 totales que componen un año.

ESTRATEGIAS DE DISEÑO PASIVO

RADIACIÓN

1. Ventanas que proporcionen sombra.

2. Utilización de masa térmica para proveer calor proporcionando inercia contra fluctuaciones de temperatura.

3. Ganancia mediante los sistemas que proporcionarán calor en elinterior.

4. Ganancia mediante la radiación solar pasiva.

5. Sistemas de calefacción artificial.

SOMBRA

DESCRIPCIÓN

El proyecto se ubica en Moscú, Rusia. Para el estudio se considera la parcela y ordenación urbanística de allí, pero por el contrario, se utiliza el archivo .EPW de Burgos, España, para el análisis realizado en el software Climate

Consultant 6.0. Burgos tiene una latitud 42.36º norte y una longitud 3.62º este, en el meridiano de Greenwich y una altitud de 362 m sobre el nivel del mar. Los datos meteorológicos son extraídos de SWEC 080750 station number.

PROPUESTAS ENERGÍAS RENOVABLES

Se utilizan bombas de calor que funcionan mediante energía renovable aerotérmica.

RELACIÓN CON EL CLIMA

Escala 1:250

Sostenibilidad
