El terreno se encuentra ubicado en la comunidad de Madrid, en el distrito de Arganzuela.
Madrid se conoce por su densa población, atractivo turístico y posición central en la red de medios de transporte.
Arganzuela se encuentra dentro del perímetro de la M-30 y limita, al norte y noreste con los distritos de Centro y Retiro, populares por su atractivo turístico, monumentos, museos y el famoso parque público, el Parque del Retiro.
Es un distrito de uso mixtos (residencial / comercial), está caracterizado por su población joven (el 25% tiene entre 35 y 45 años) y por su alta cifra de habitantes (más de 155.000).

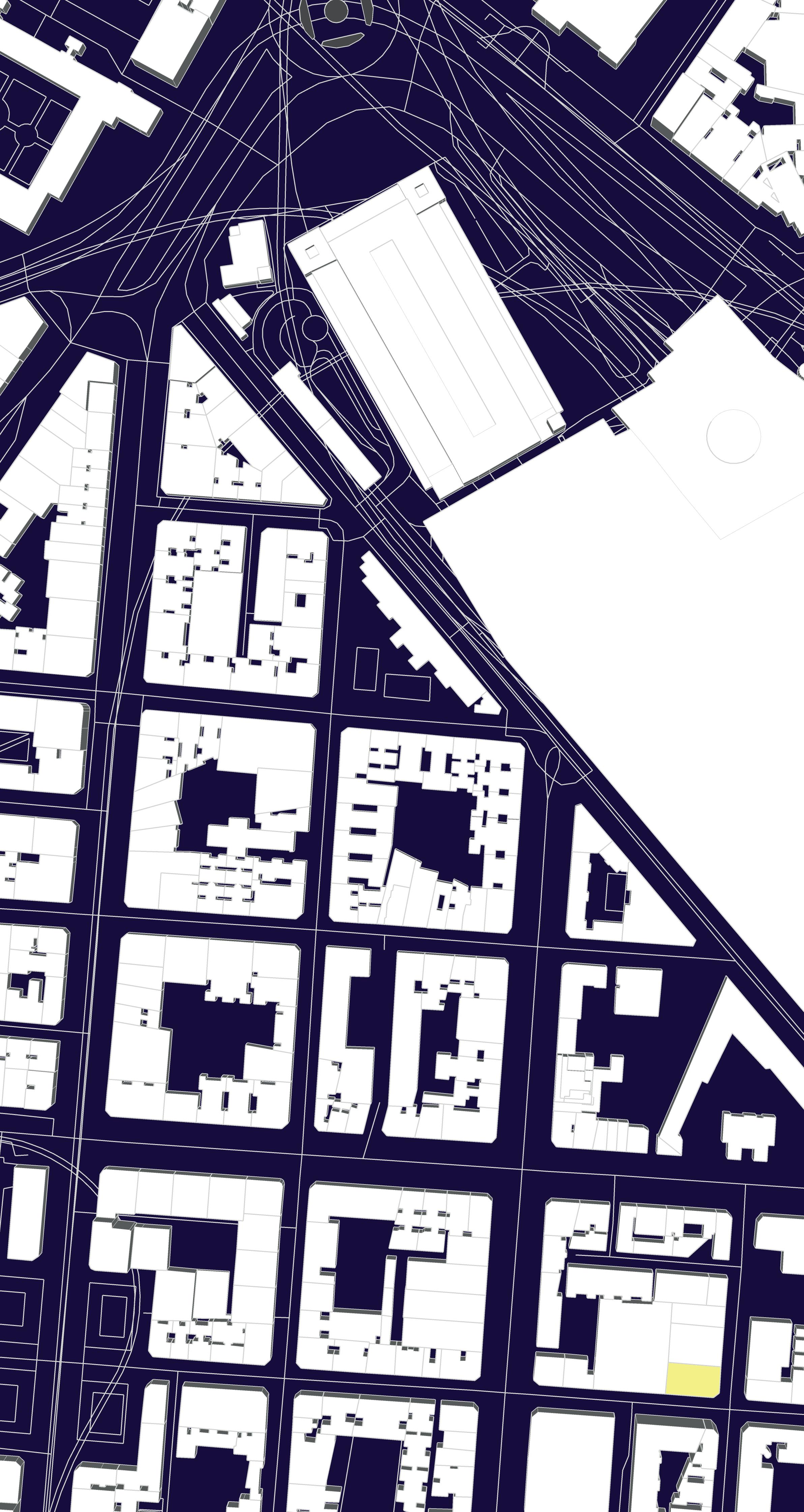

Madrid - Esc. 1.50.000
Atocha

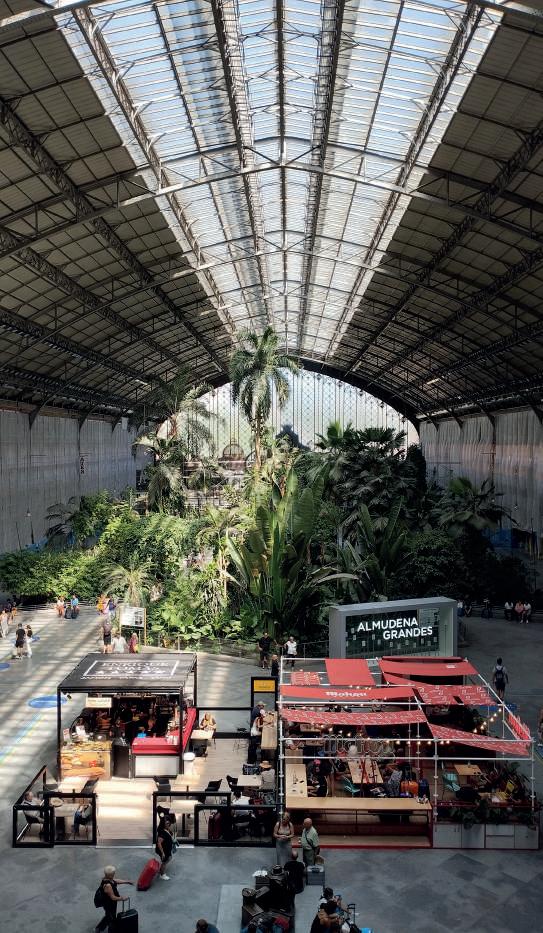

Atocha es uno de los 7 barrios que conforman el distrito, su mayor atractivo es la estación de Atocha. La estación ferroviaria más importante de España.
Es un punto de parada, no solo para la línea 1 del Metro de Madrid, también para las líneas de cercanías y trenes de media y larga distancia, contando con una capacidad de 22 millones de viajeros.
Todo esto, convierte al distrito en un punto de confluencia, tanto para nativos de la zona, como para turistas.
Judy Alayón

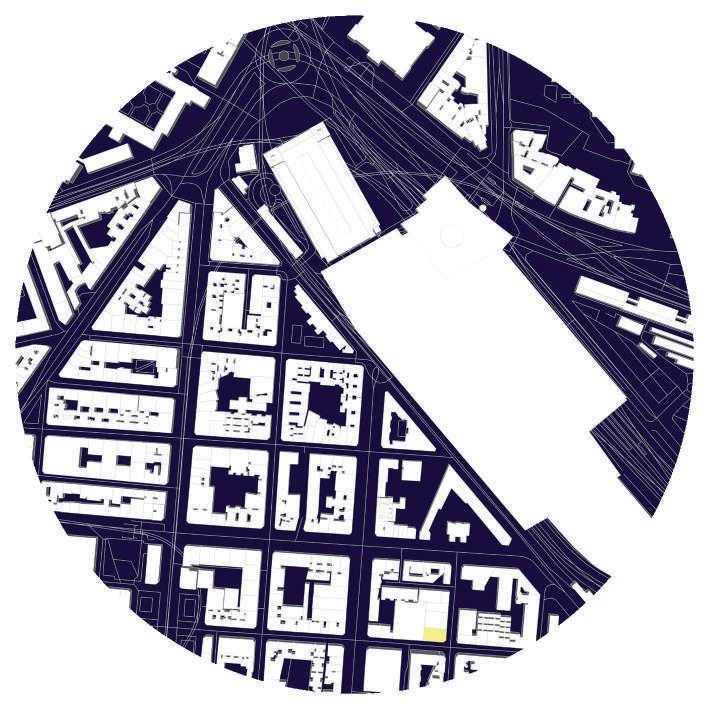

Atocha

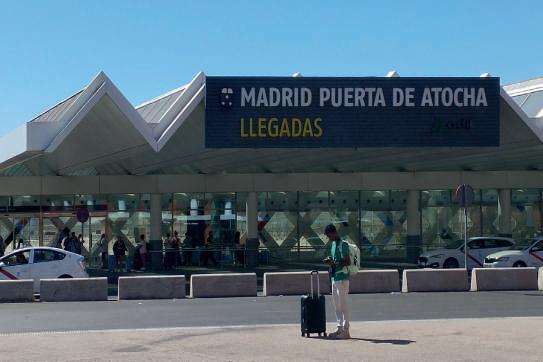

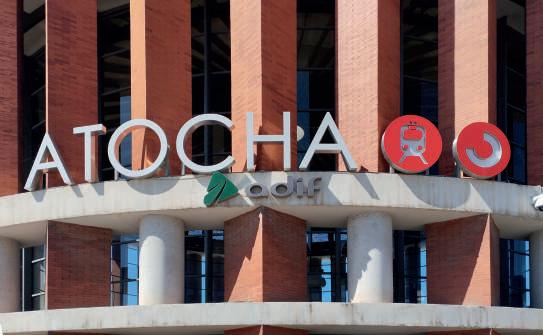

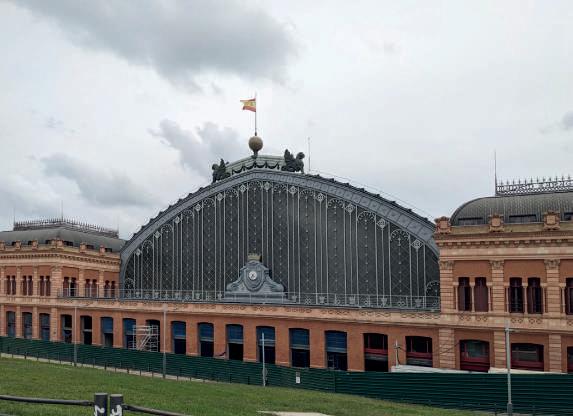

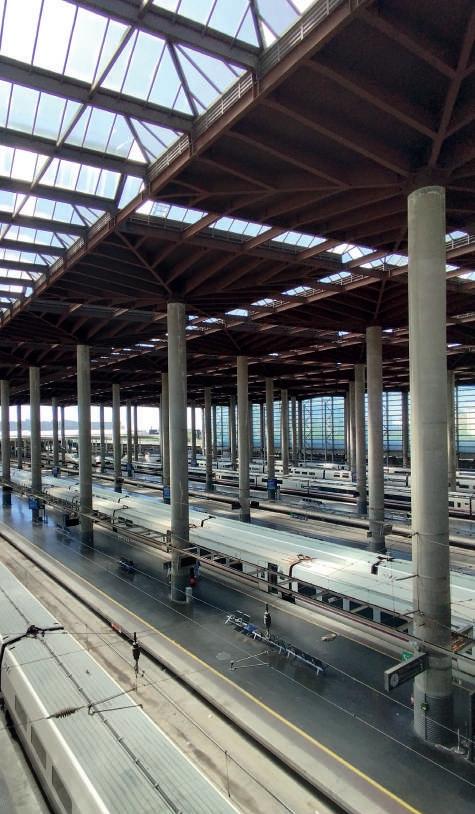

Estación Atocha

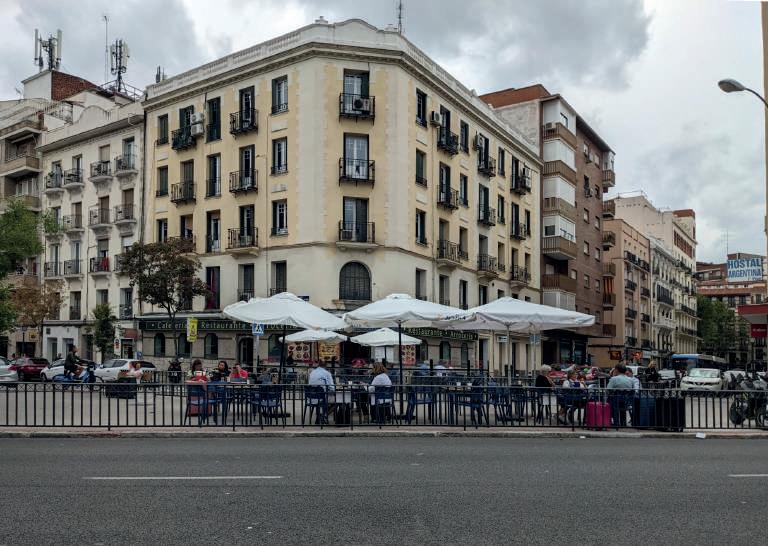

En las inmediaciones de la estación de Atocha podemos encontrar la calle de Méndez Álvaro y el Paseo de las Delicias. Ambos cuentan con conexión al terreno y ofrecen una vista a la dinámica comercial de la zona, donde conseguimos gran cantidad de locales (+20) dedicados a la venta de tapas y cervezas.
La tipología de vivienda, comercio en la planta baja y residencia en las plantas superiores, se repite a lo largo de ambos recorridos y acentúa la dinámica comercial, la cual, apunta a la visita constante de turistas.
Estación Atocha - Terreno: 20min
El tiempo de recorrido desde la estación al terreno es de 20min a pie, donde pasas de calles concurridas, de alta dinámica comercial, ruido, tráfico, a calles con menos afluencia, con mas carga residencial.

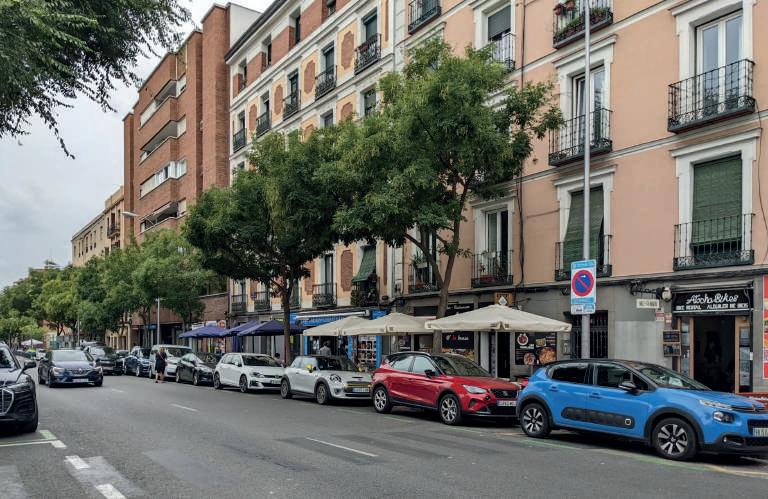

Calle de Méndez Álvaro
Paseo de las Delicias
C.deMéndez Álvaro.
C. de Canarias
Estación Atocha
Calle del Gral. Lacy

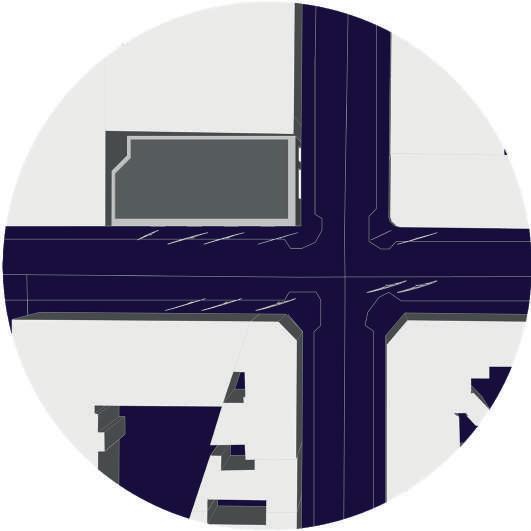

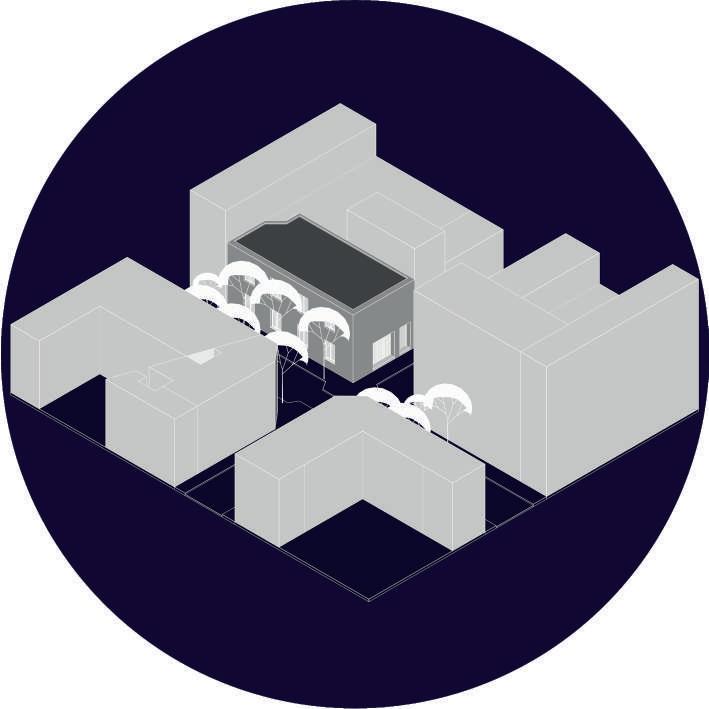

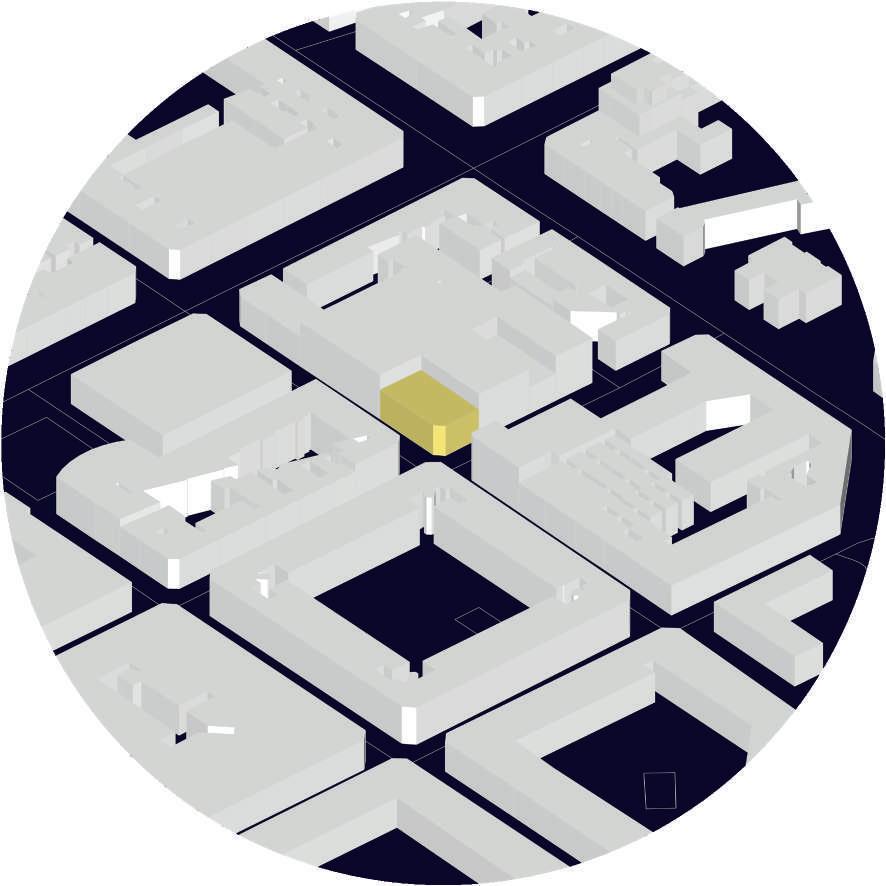

El terreno se encuentra en condición de esquina, relacionándose directamente con la Calle de las Canarias en su fachada Sur y con la Calle de Vara del Rey en la fachada Este.
La altura de los edificios medianeros no excede los cinco pisos y en su mayoría son de uso residencial. Esto repite a lo largo de ambas calles, manteniendo un perfil homogéneo.
A pesar de que en este punto la actividad comercial es menor, encontramos, en la esquina opuesta al terreno y subiendo por la Calle de Vara del Rey locales de tapas y ventas de cervezas

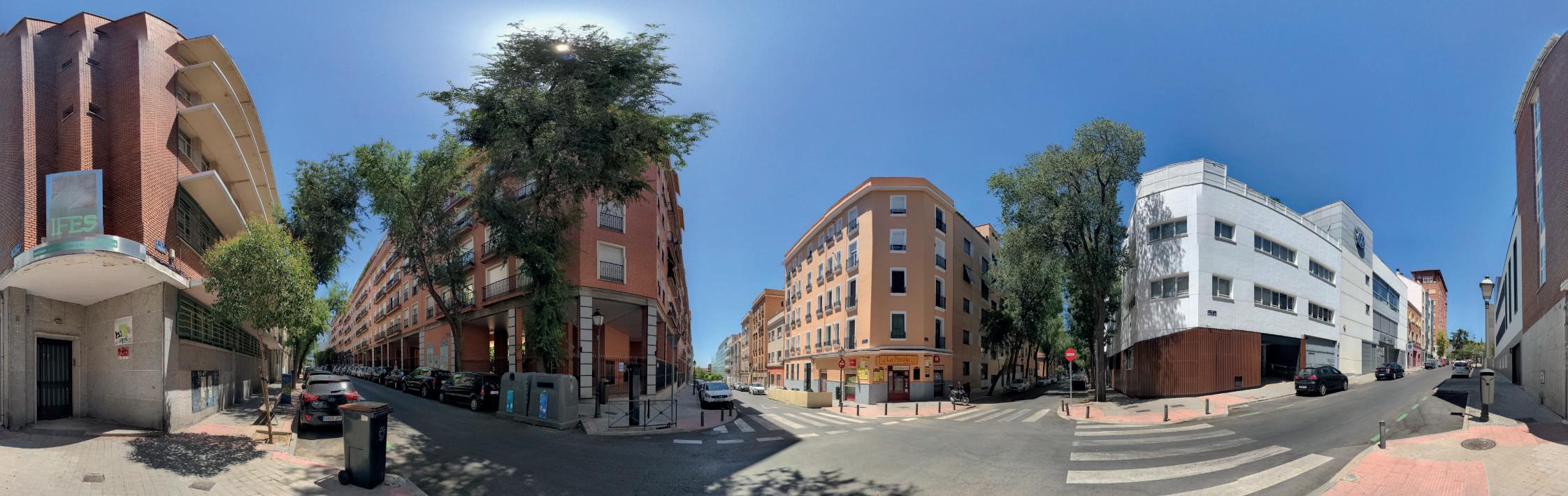

Vista 360º terreno
Terreno
Diagramas

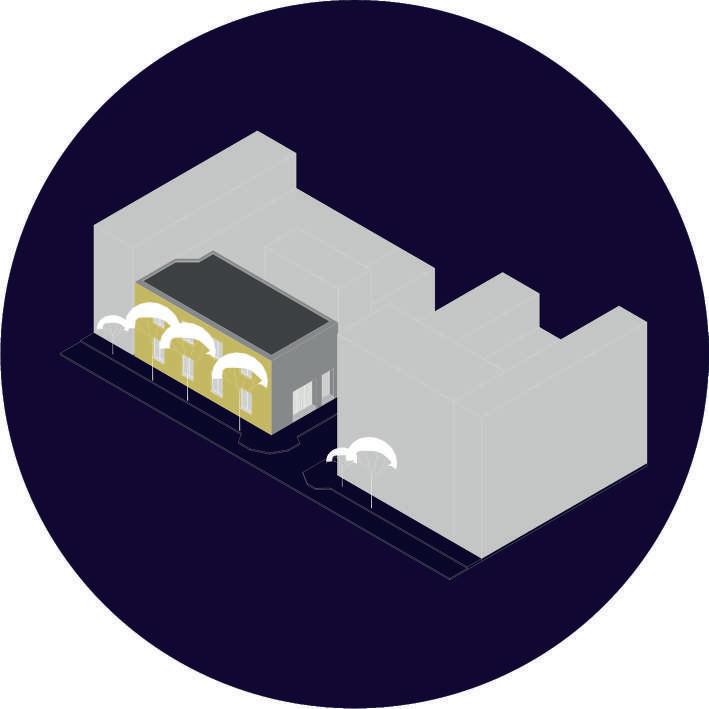

El terreno se dispone de forma longitudinal, siendo su fachada principal la Sur. Esta, recibe luz natural de forma constante durante todo el día tanto en verano, como en invierno, lo cual, la hace ideal para reunir en ella las actividades principales.
Por su parte, la fachada Este tiene un asoleo profundo por las mañanas.
A lo largo de la calle que acompaña la fachada Sur, encontramos árboles lo suficientemente altos como para incidir como tamiz natural.
Terreno
Calle de las Canarias Calle de Vara del Rey
Soleamiento
Fachada Sur
Plantas estado actual
Planta baja | Estado actual esc. 1:50
Planta primera | Estado actual esc. 1:50
Sección B-B´ | Estado actual
Secciones estado actual
Sección C-C´ | Estado actual esc. 1:75
Pasión Compañerismo
Diversión
HeadShot
HeadShot se propone como un espacio para apasionados a los deportes tradicionales y gamers, creando una comunidad inclusiva para ambos grupos.
Su enfoque es la unión de grupos aparentemente distintos por un factor principal, la pasión.
“Disfrutar con amigos”
“La pasión abre el camino a la convivencia”
HeadShot presenta un concepto único en la zona de Atocha y sus alrededores, mezclando la familiaridad y calidez de los locales tradiciones de deporte, con el toque de tecnología y estética gamer.
El local busca convertirse en el punto de encuentro de la comunidad y turistas a través de la pasión por los deportes.
ADN clientes
Deportes tradicionales
“Salir a disfrutar, sin ir al estadio”
Apasionado por los deportes como: fútbol, baloncesto, béisbol.
Es el alma de la fiesta en su grupo de amigos y siempre está buscando la mejor manera de vivir la emoción de los partidos. Tiene una personalidad extrovertida y es conocido por su capacidad para animar a todos durante los juegos.
Celebración
Busca un lugar donde pueda disfrutar de los partidos en compañía de sus amigos. Quiere sentir la emoción de los momentos clave del juego y celebrar las victorias juntos. Valora un ambiente animado y vibrante que lo haga sentir como en casa.
Además de los deportes, también está interesado en la música y le gusta mantenerse al tanto de las últimas tendencias. Le gusta la cerveza y disfrutar de aperitivos mientras ve los partidos con sus amigos.
“Hoy es el día del partido”

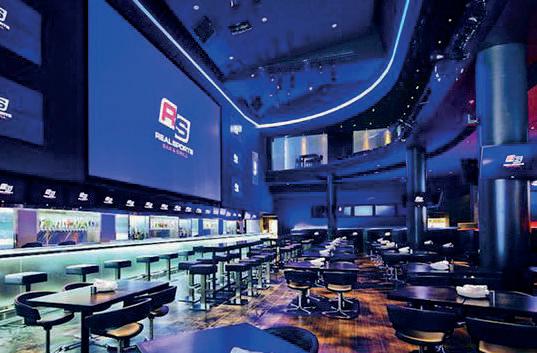

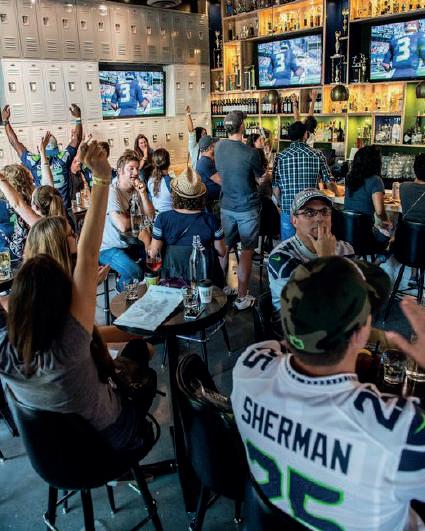

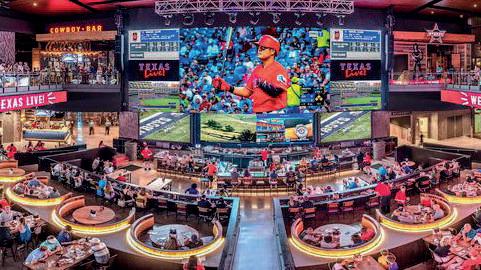

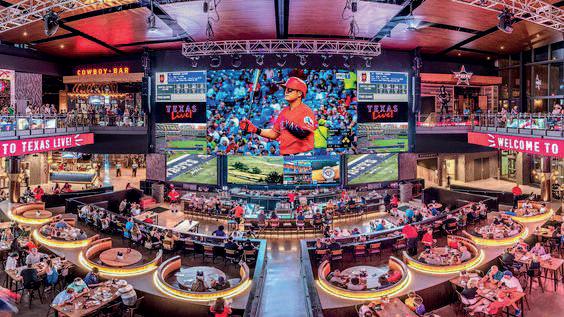

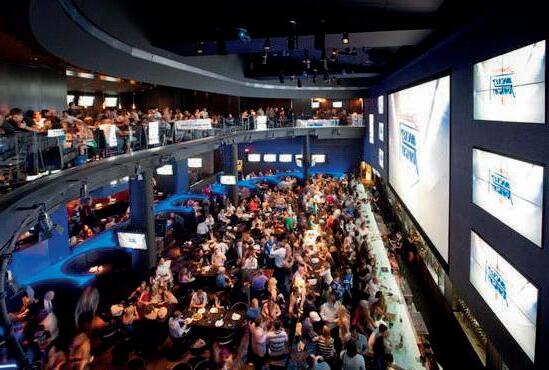

Referentes
“Estar para ellos” (El equipo)
Iluminación baja
Familiaridad

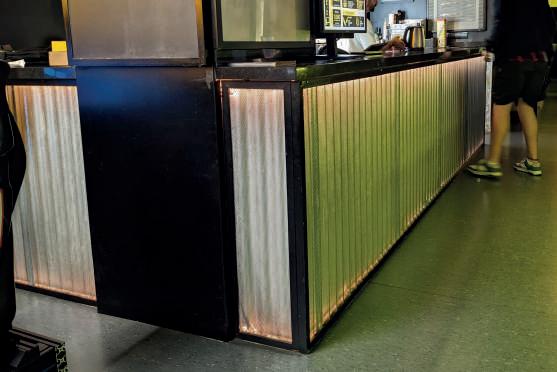

Barra Corazón del local
Mesas max 4 personas
Cerveza bebida principal

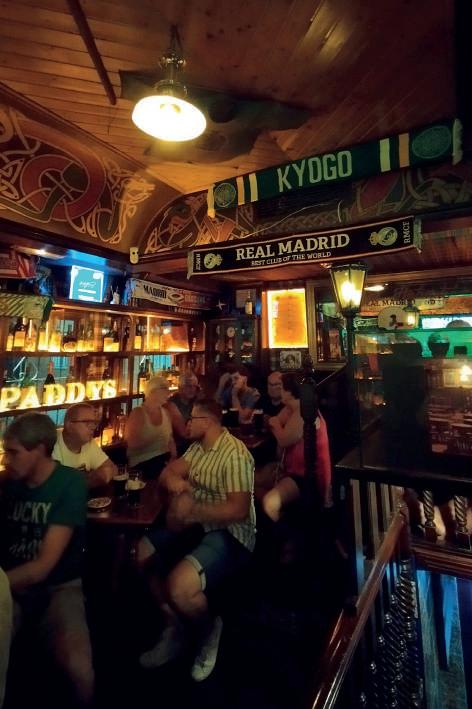

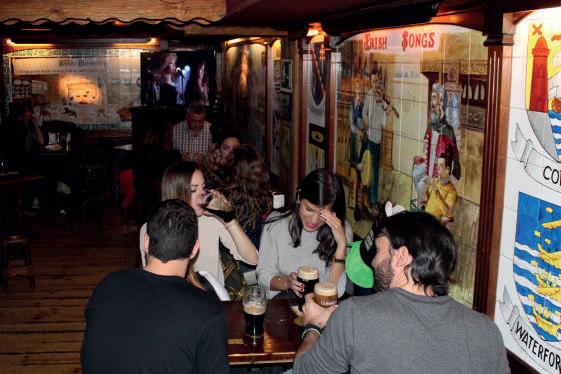

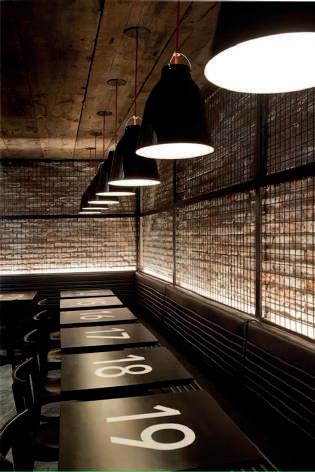

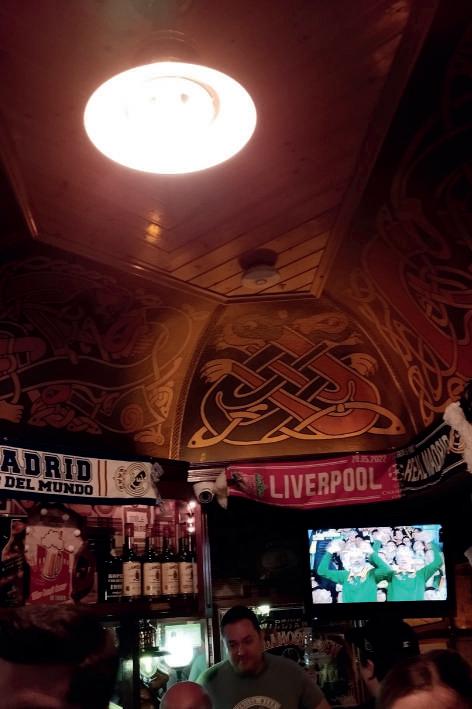

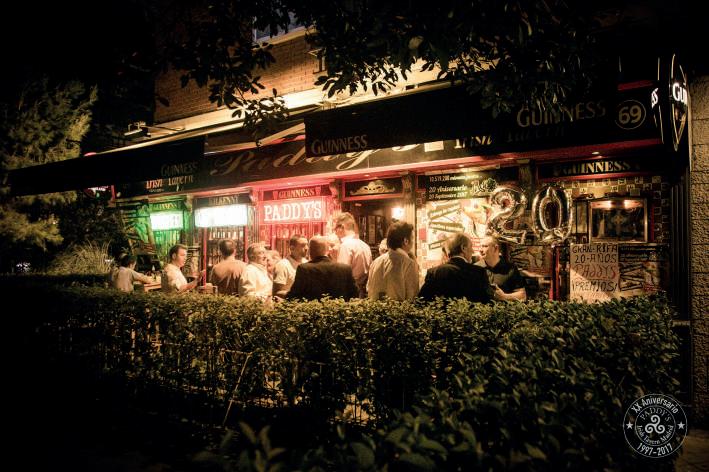

Paddy’s Concha Espina
Gamers
“Ver el éxito... O fallos”
Apasionado de los videojuegos y los eSports.
Jugador ávido y sigue de cerca las competiciones profesionales de juegos como League of Legends y Counter-Strike.
“Ver un nivel superior de algo que conoces”
Se considera introvertido, pero se siente cómodo cuando está rodeado de otros gamers que comparten sus mismos intereses. Busca un espacio donde pueda experimentar la emoción de los torneos de eSports en una pantalla grande y rodeado de otros aficionados.
Pasión
Valora la posibilidad de socializar con personas que comparten su pasión por los videojuegos y los eSports.
Diversión Compañerismo
Además de los videojuegos, disfruta sigue a varios streamers de juegos en plataformas en línea.
Competición

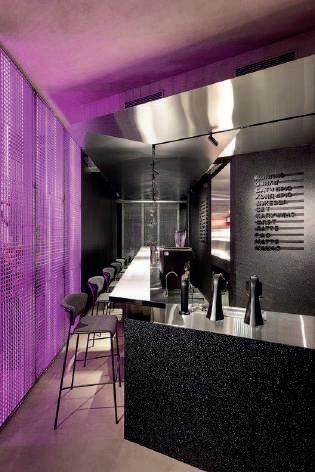

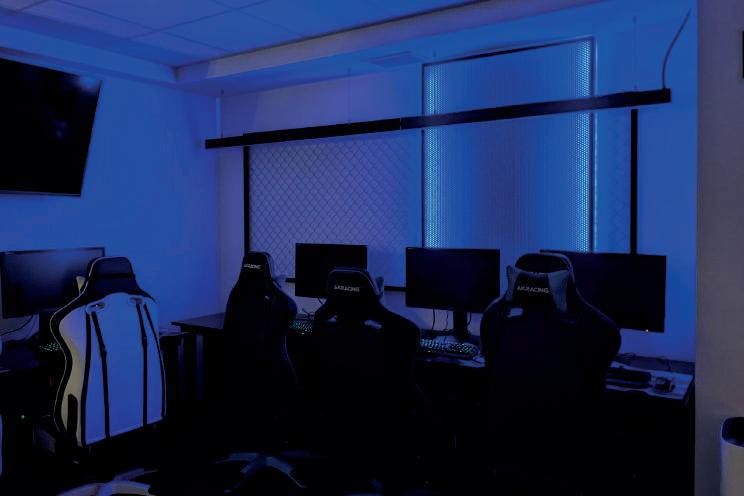

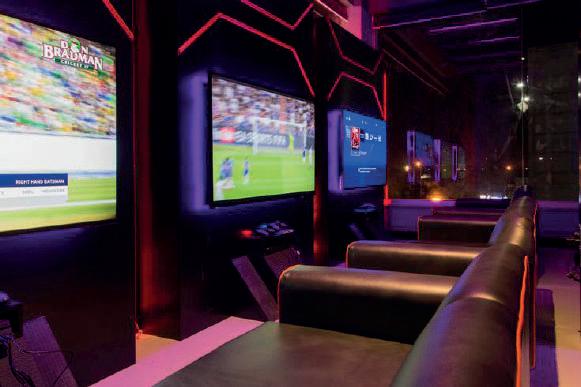

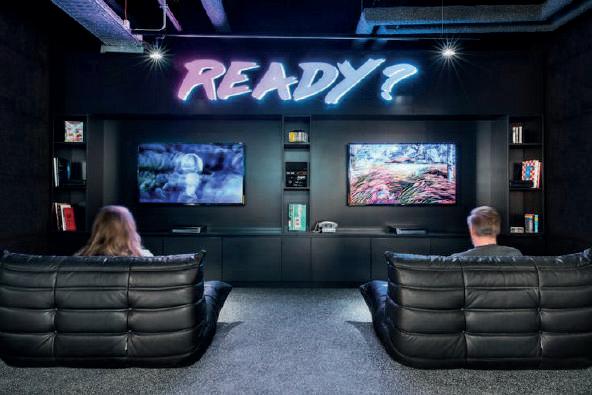

Referentes
Mobiliario ergonómico

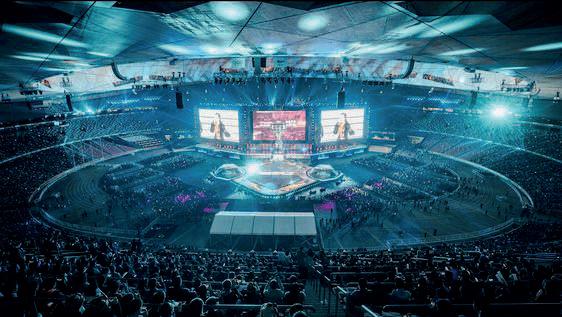

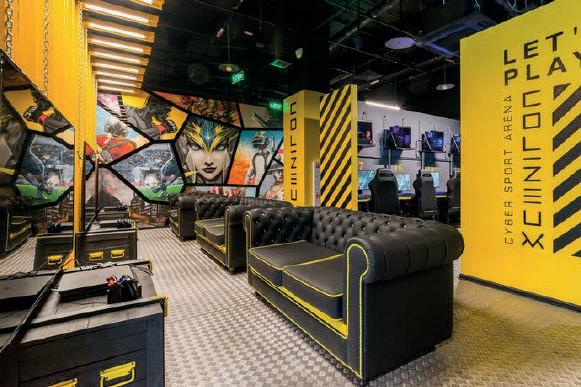

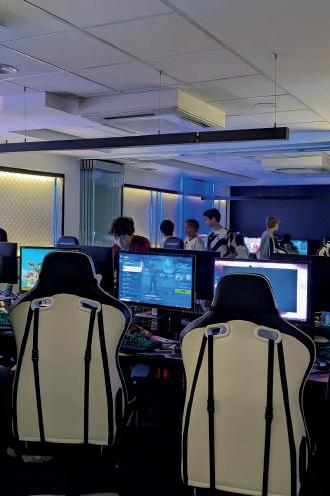

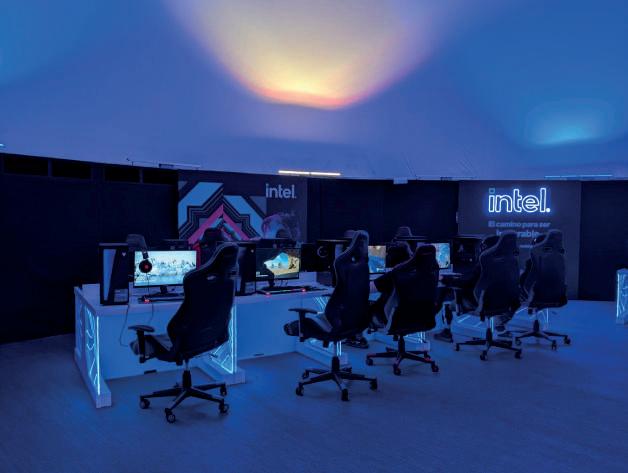

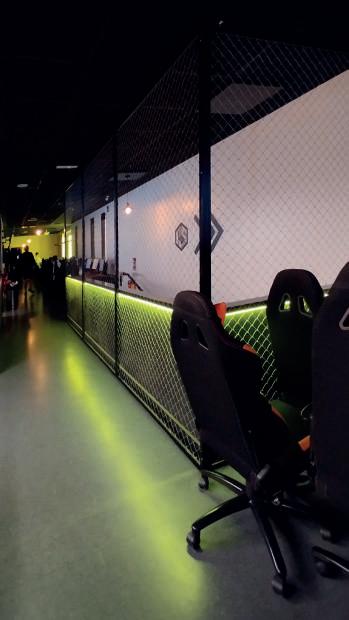

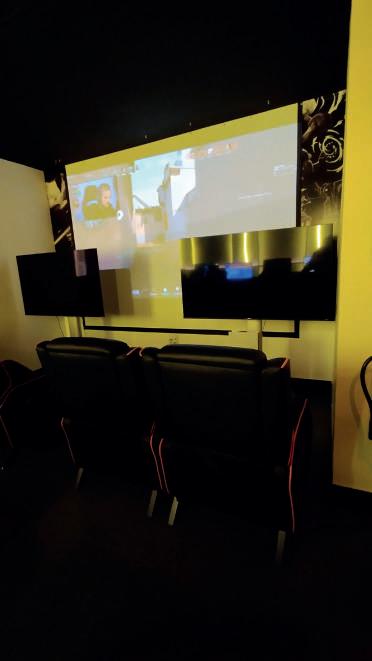

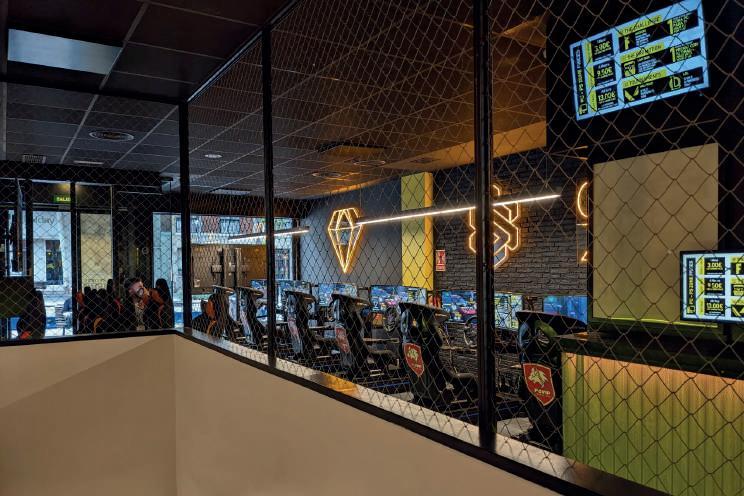

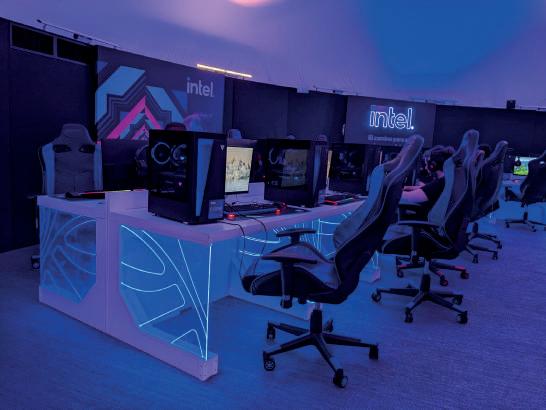

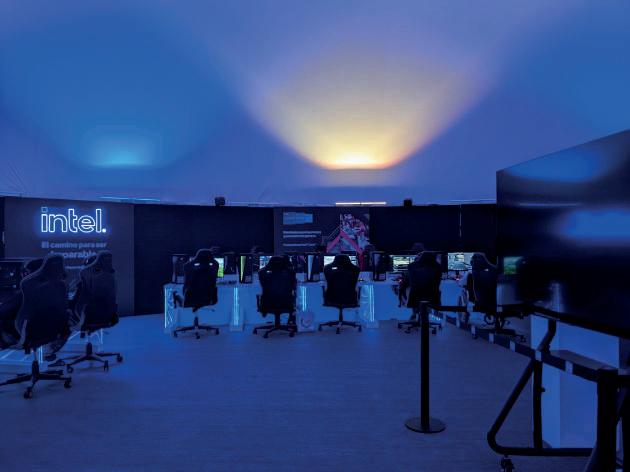

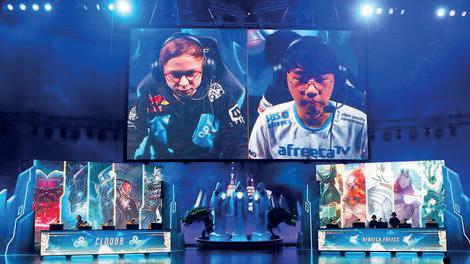

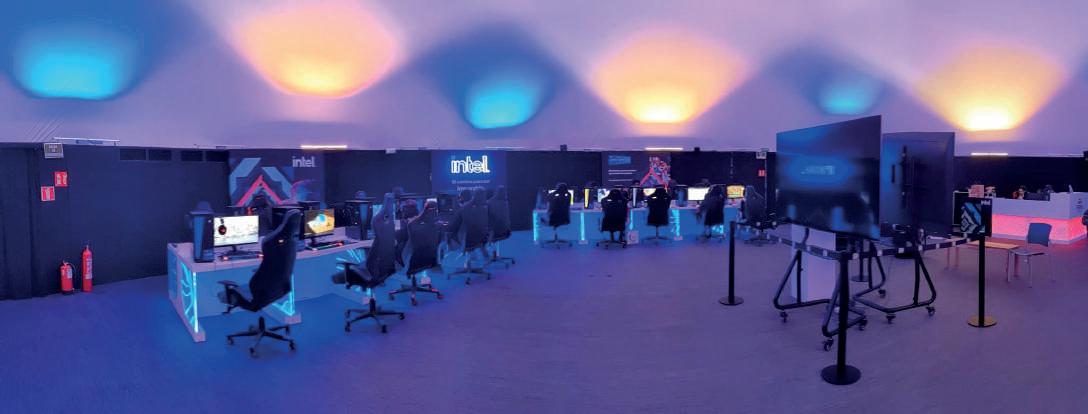

Arena eSports Centro Comercial La Vaguada
ADN HeadShot
Estética

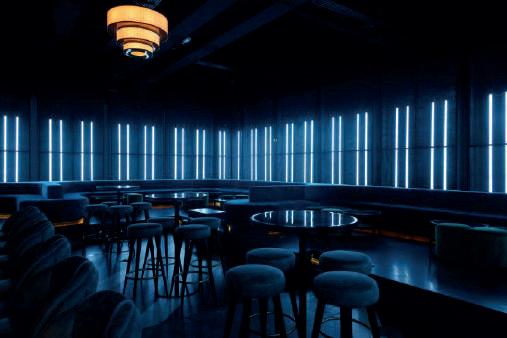

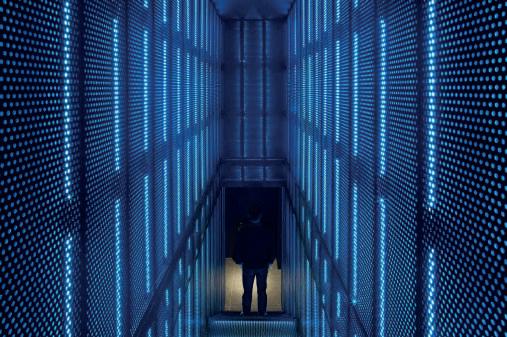

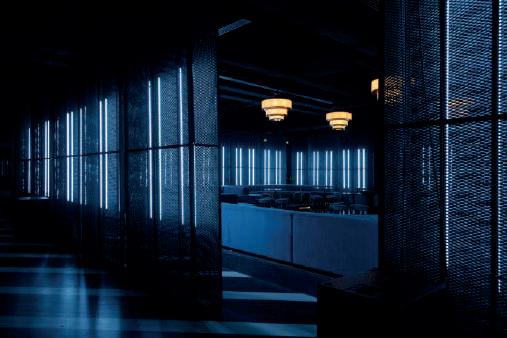

Iluminación

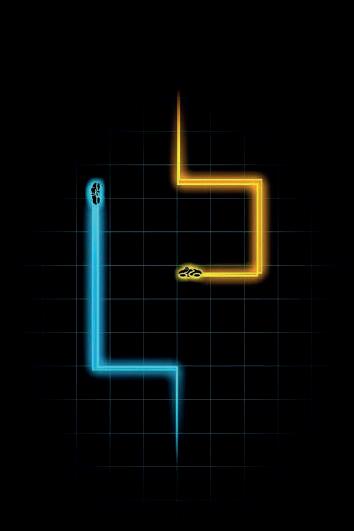

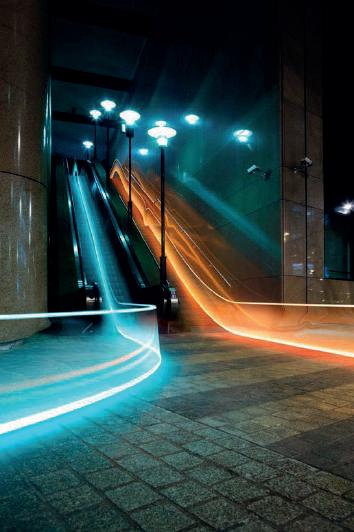

Movimiento
Experiencia visualmente estimulante
Frío

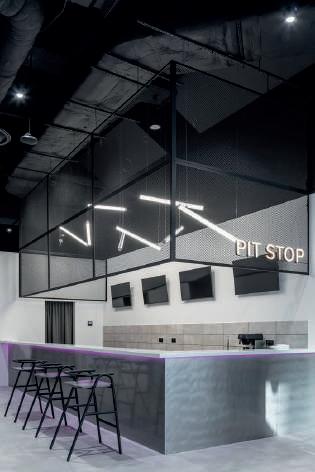

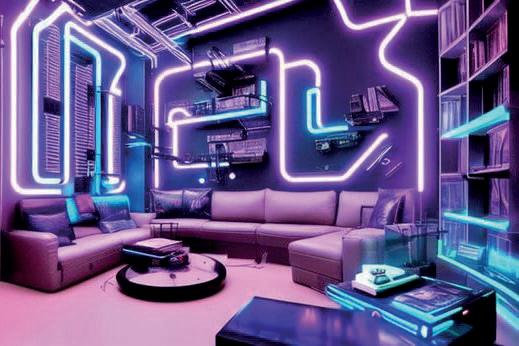

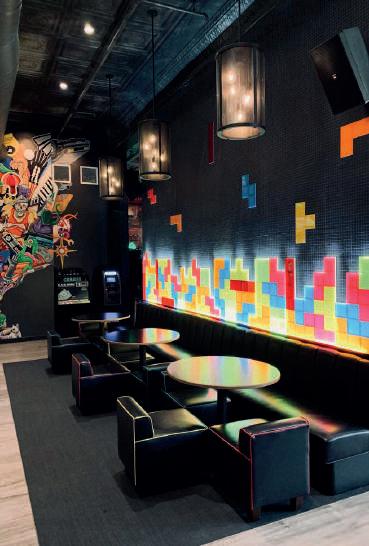

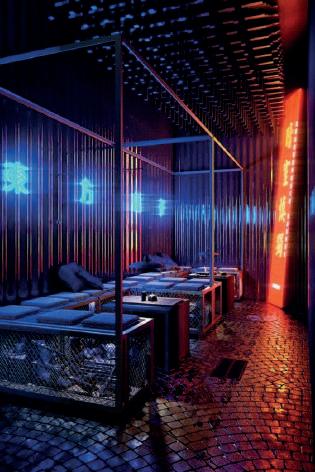

Estilo decorativo

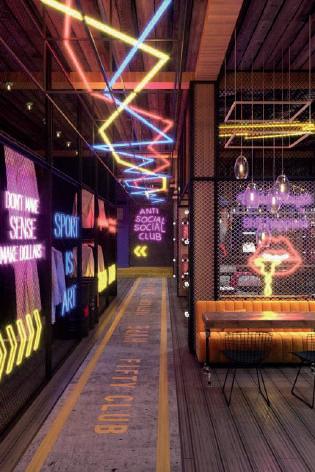

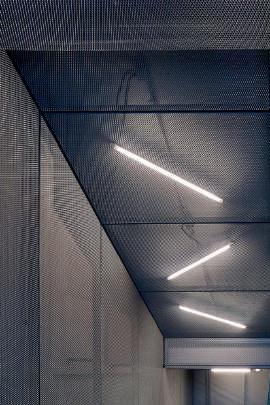

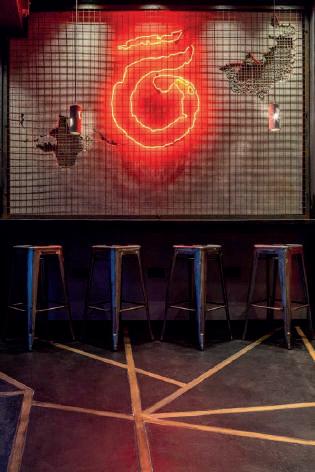

Estructuras metálicas expuestas Iluminación neón
Naturaleza tecnológica de los videojuegos Toque futurista Carácter urbano

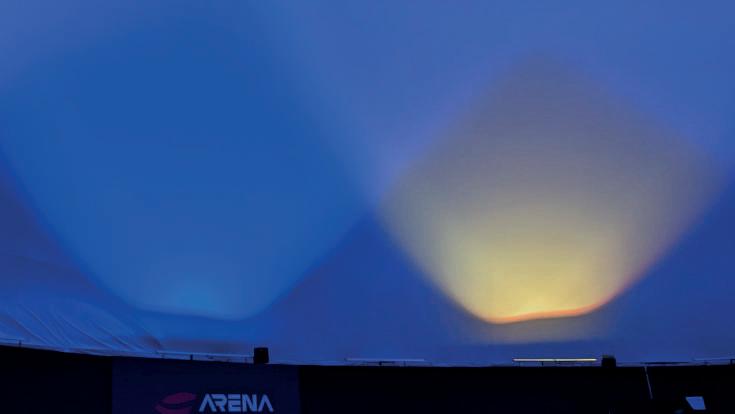

Iluminación
Cálido
Contribuye a la sensación de comodidad y conexión
Busca intensificar la experiencia visual y emocional
Acentuar
Dirigir la atención y realzar la experiencia general
Resalta la tecnología y la estética contemporánea
Dirección

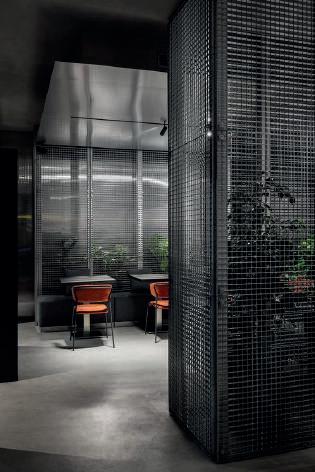

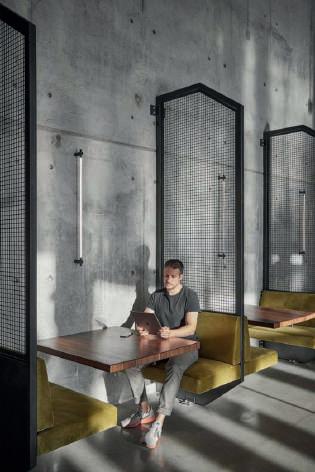

Niveles de privacidad
Espacios que se adaptan a diferentes niveles de interacción y privacidad, satisfaciendo las necesidades variadas de los clientes.

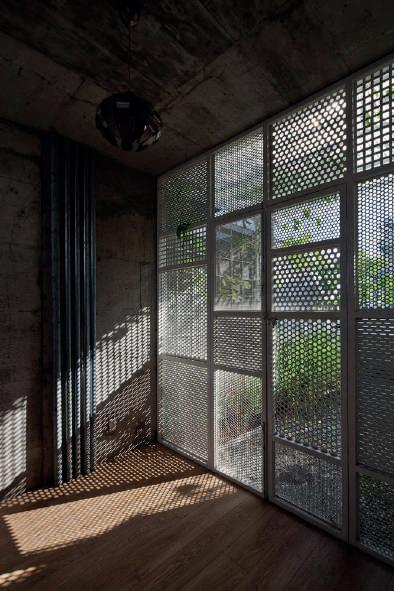

Suavizar la entrada de luz y crear una atmósfera más íntima.
Judy Alayón MAD - junio 2023 - Módulo de Diseño de Interiores

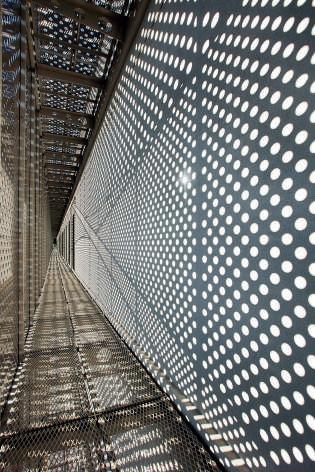

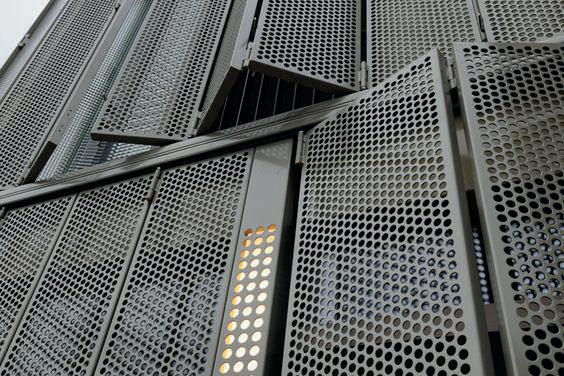

Filtro
Tamiz
Límite
Frío

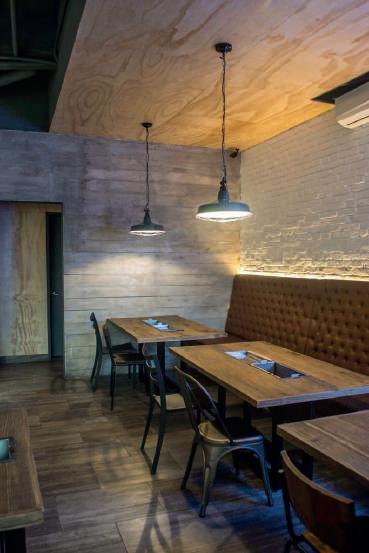

Mobiliario
Espacio dinámico, movimiento.

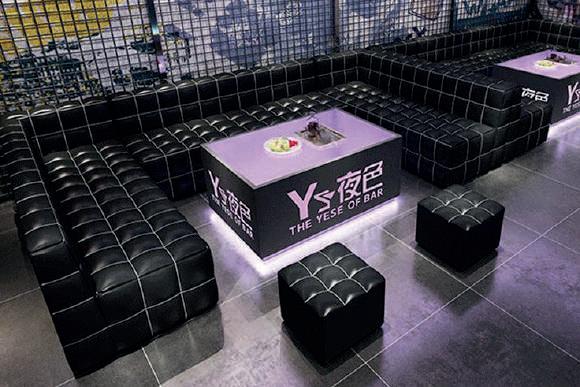

Mobiliario de cuero, que invite al compartir.
Ambiente confortable.

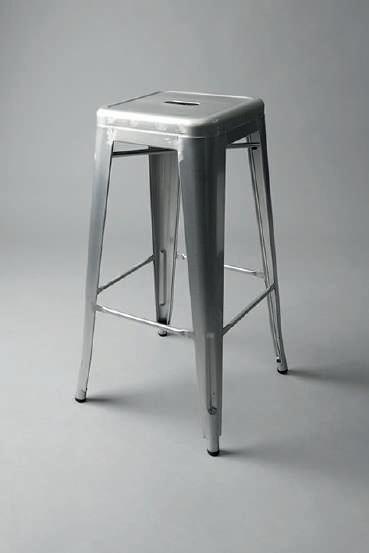

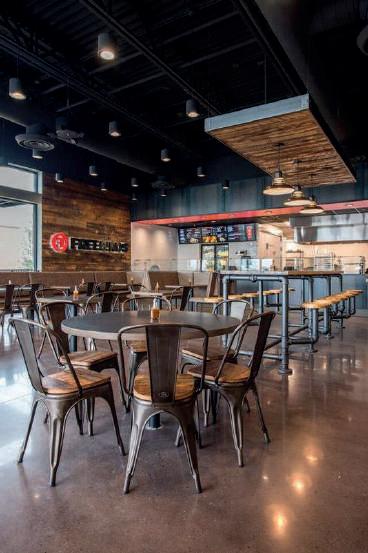

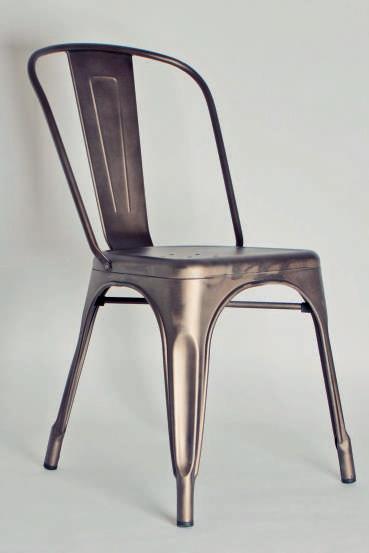

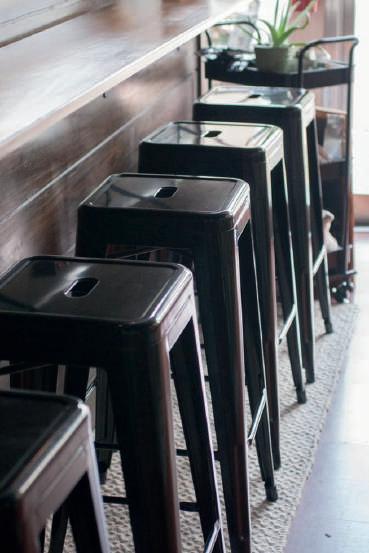

Xavier Pauchard,1934. Silla Tolix
Estilo industrial
Comodidad
Textil Cálido Metal
Paleta de colores
Cyberpunk: Edgerunners
Director: Hiroyuki Imaishi
Nexflix 2022
Judy Alayón MAD - junio 2023 - Módulo de Diseño de Interiores
ÁREAS PÚBLICAS | 36m2
ÁREAS PRIVADAS | 12m2
ÁREAS DE SERVICIO | 7m2
PÚBLICO PRIVADO
ÁREAS SEMIPRIVADAS | 36m2
ÁREAS DE SERVICIO | 3.5m2
SEMIPRIVADO SERVICIO SERVICIO

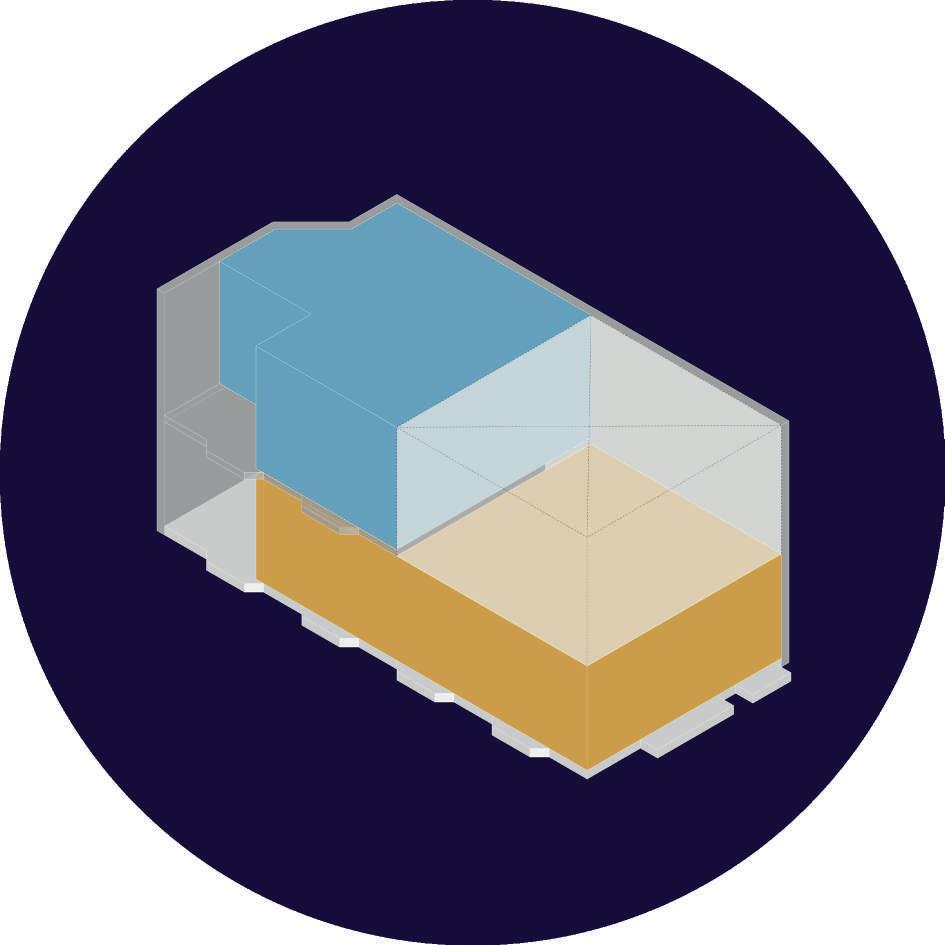

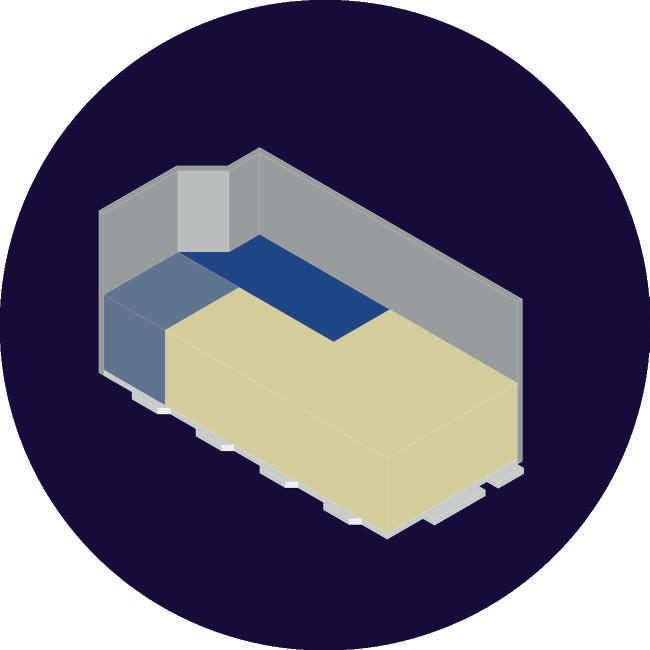

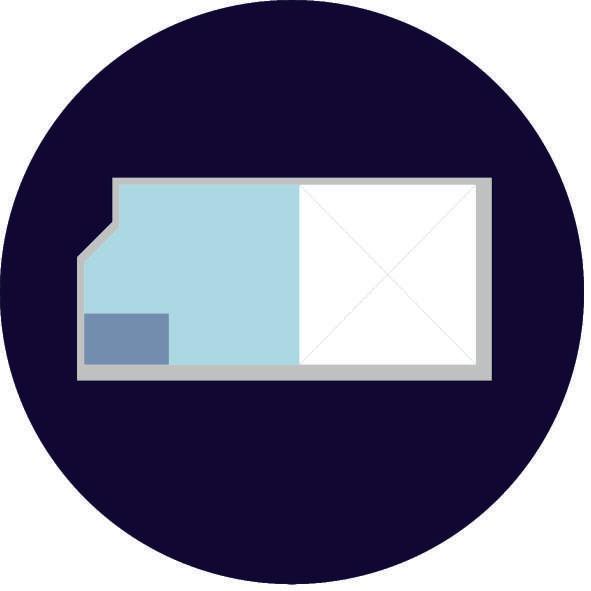

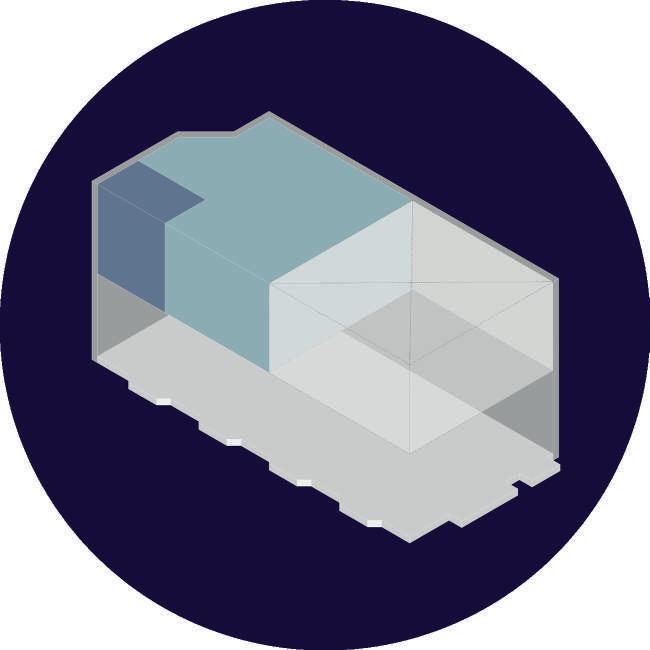

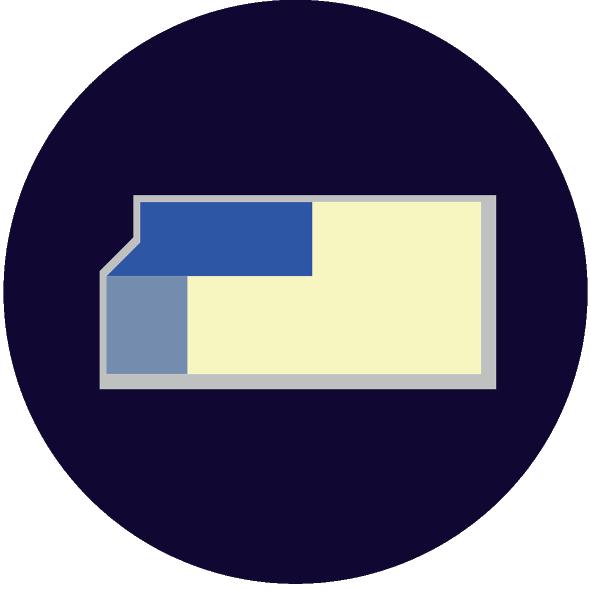

Naturaleza de las actividades
Actividades relacionadas Diferentes niveles de privacidad
Ambiente Frío / Activo Gamers
Ambiente cálido / Activo Deportes Convencionales

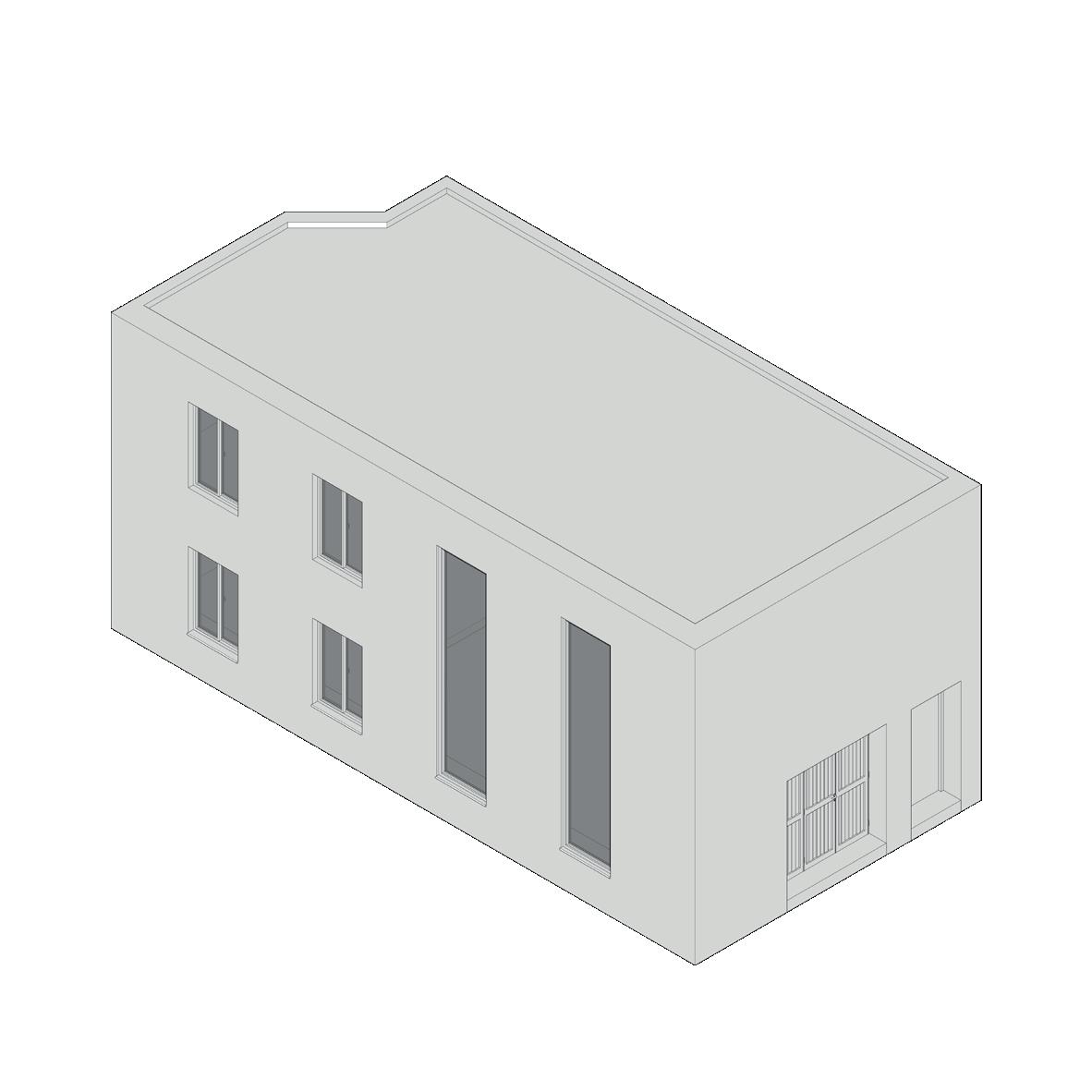

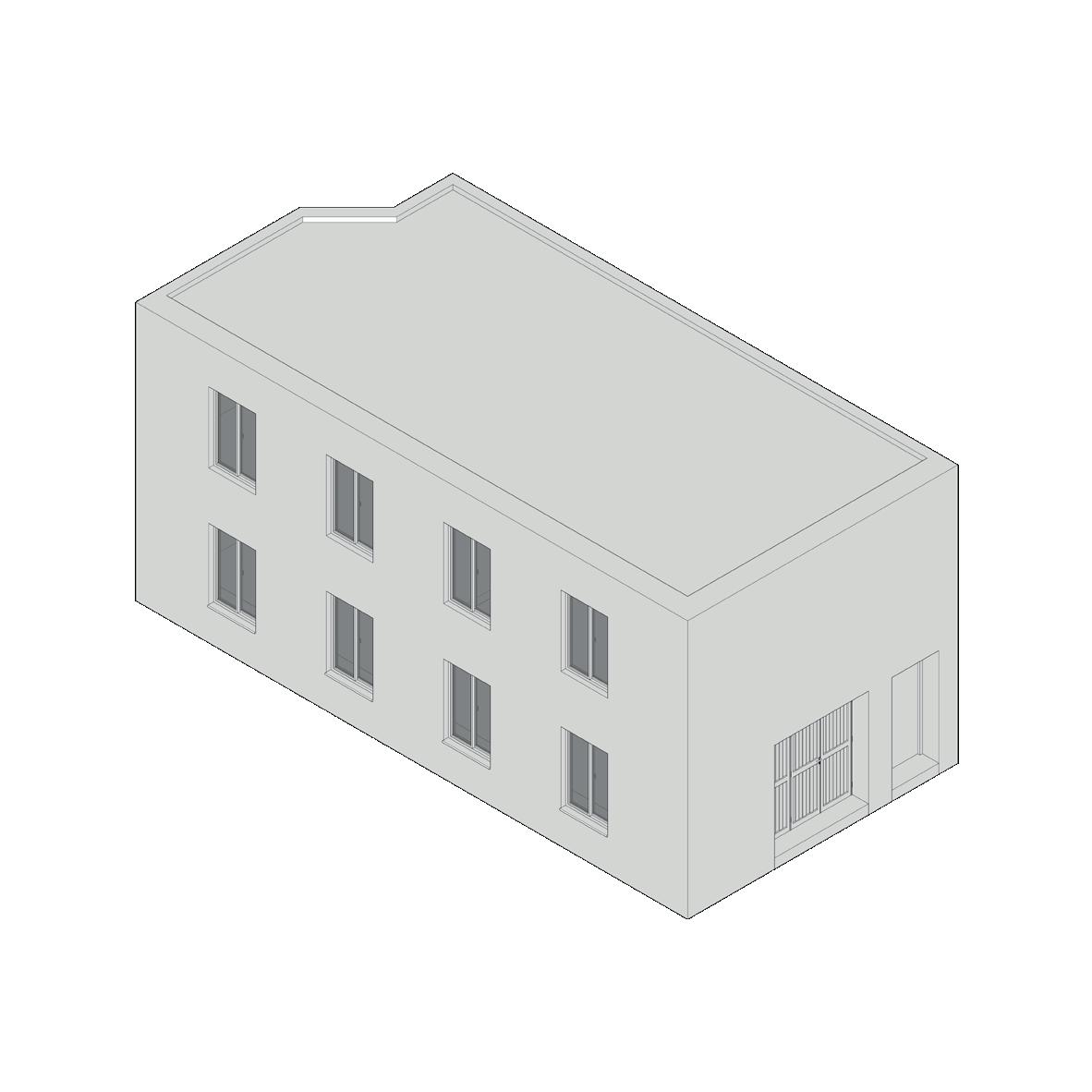

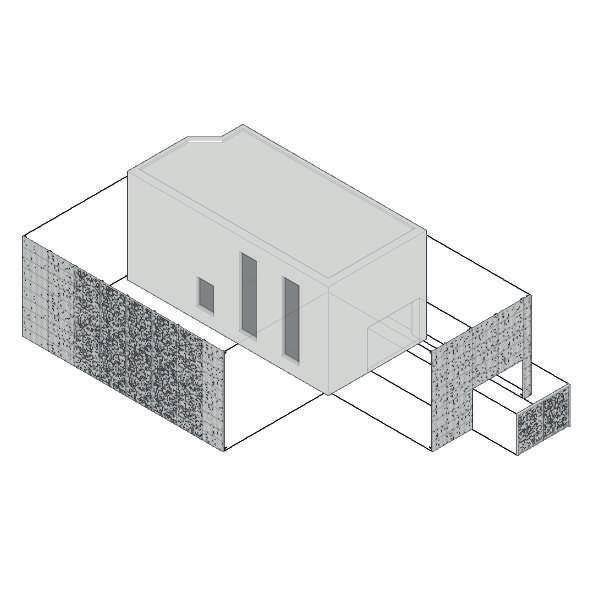

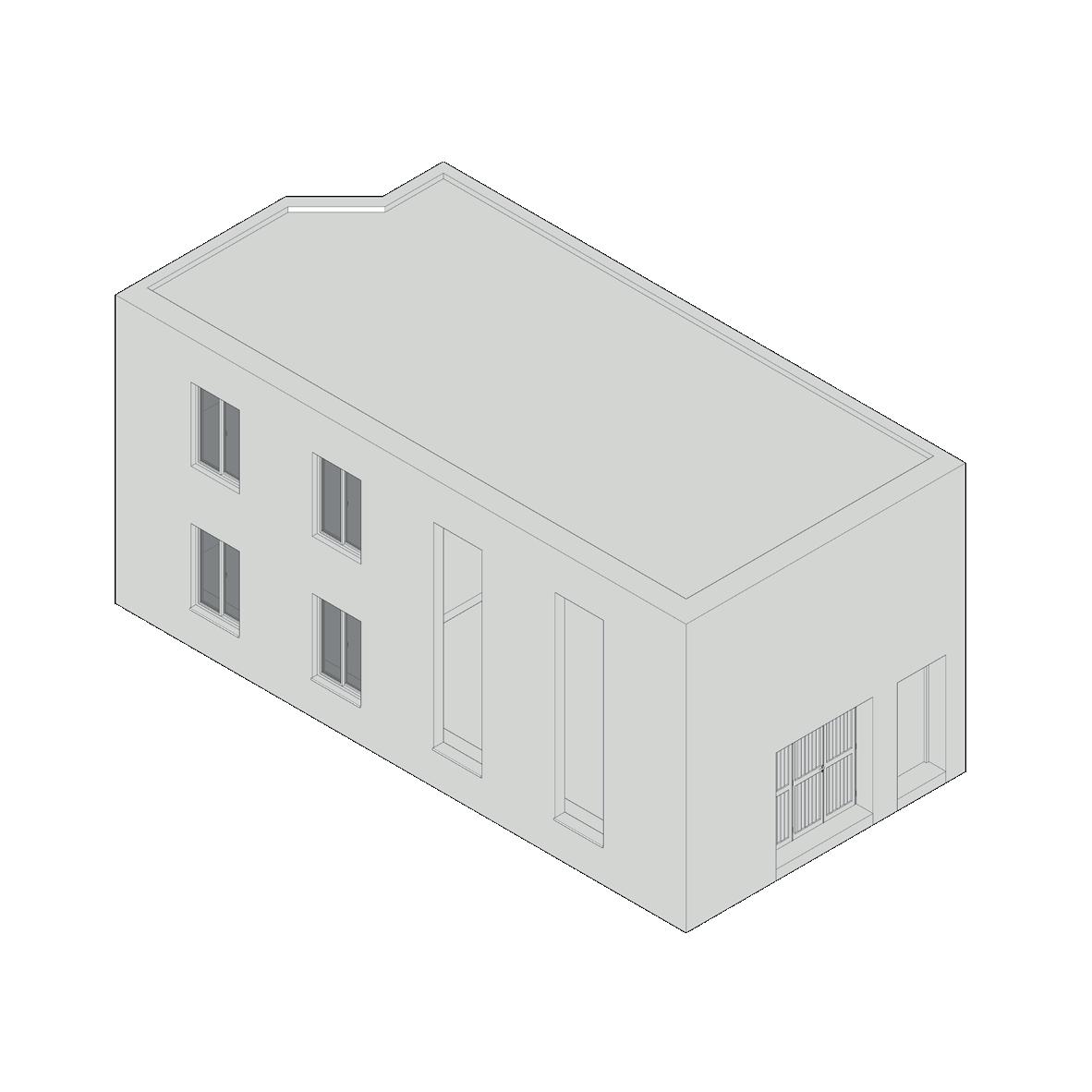

Estado inicial
Apertura en fachada
Aumentar altura de las ventanas respondiendo a la doble altura de la primera planta
Decisiones de diseño
Atmósfera P1
Eliminar ventanas relacionadas a la segunda planta para asegurar una atmósfera más intima
Servicios PB
Eliminar ventanas relacionadas al área de servicio

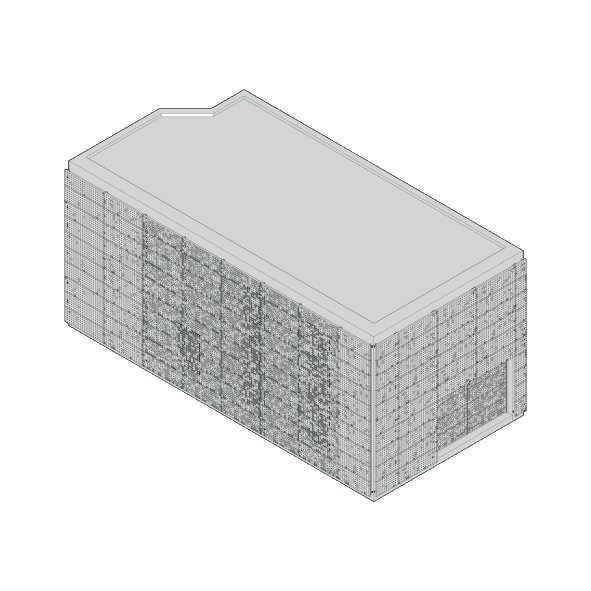

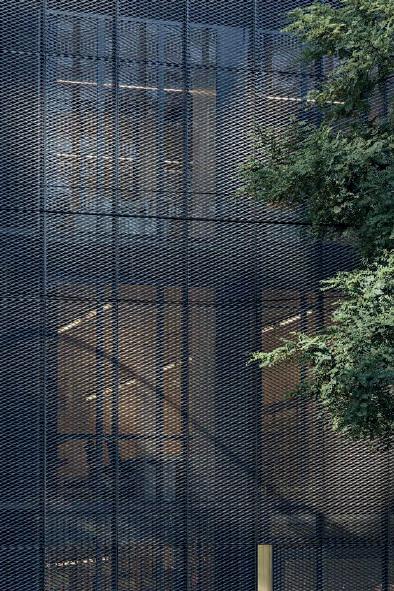

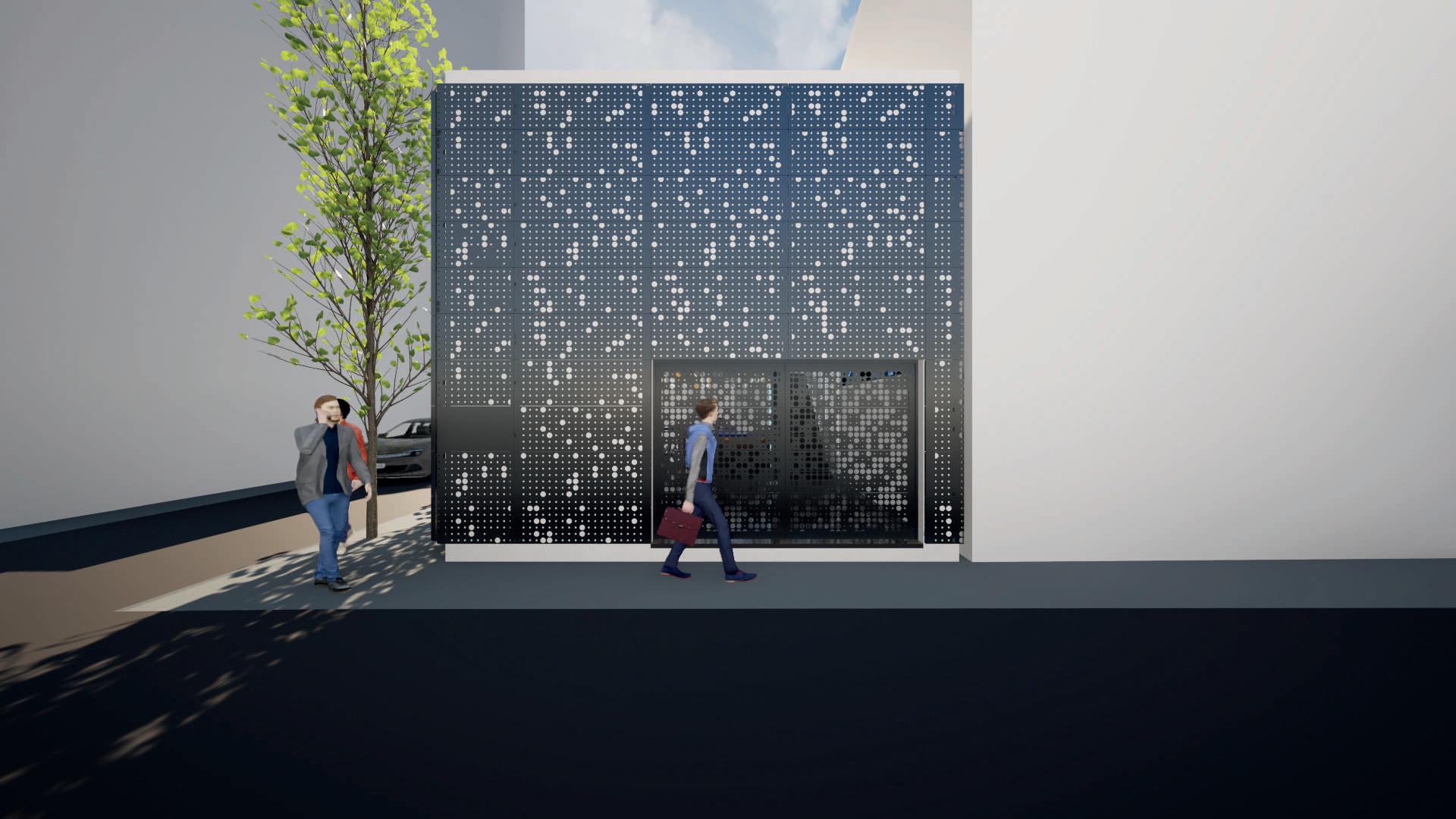

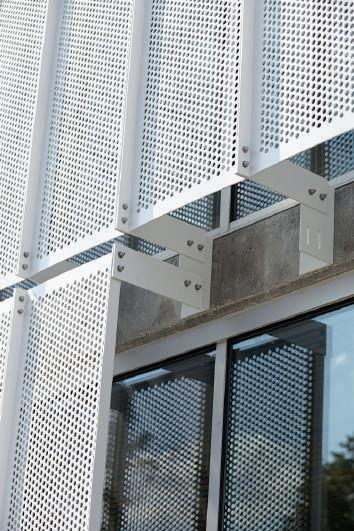

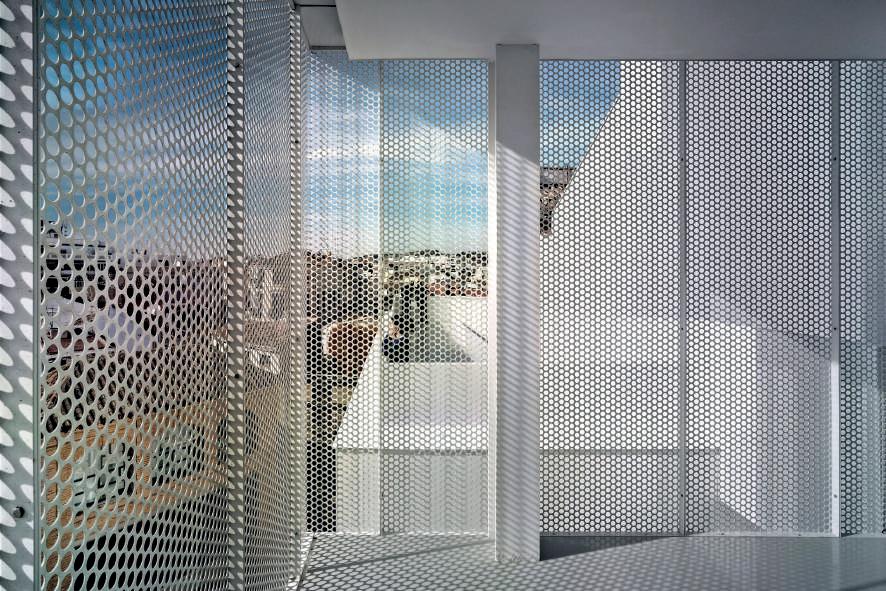

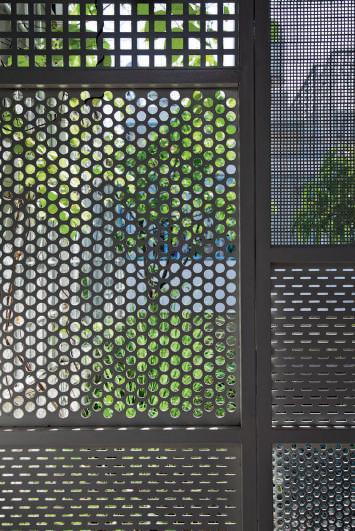

Tratamiento en fachada
Suavizar la entrada de luz y crear una atmósfera de intimidad
Ritmo
Transmitir el dinamismo del local desde la fachada

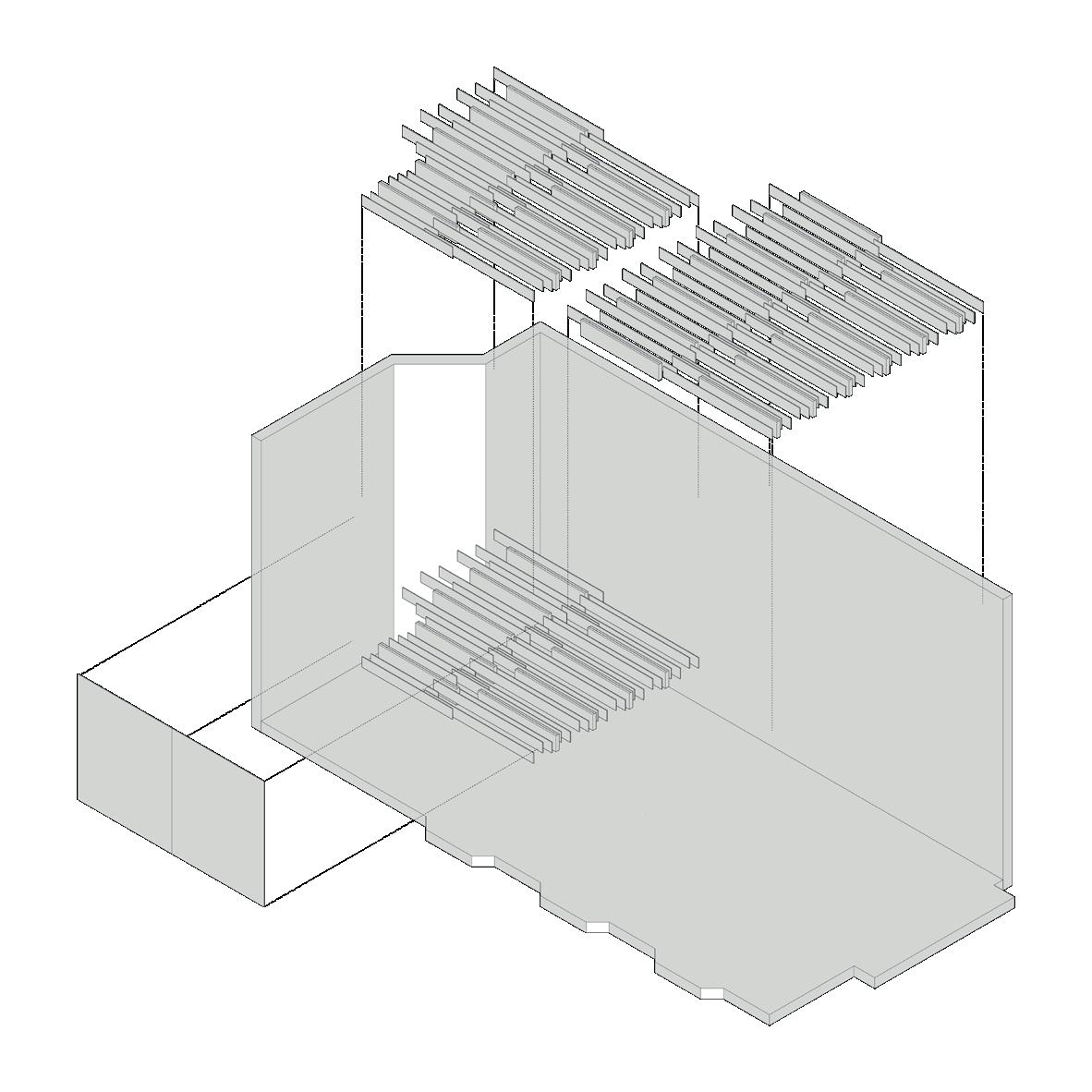

Tratamiento acústico
Paneles en techo diseñados para resaltar la circulación dentro del local

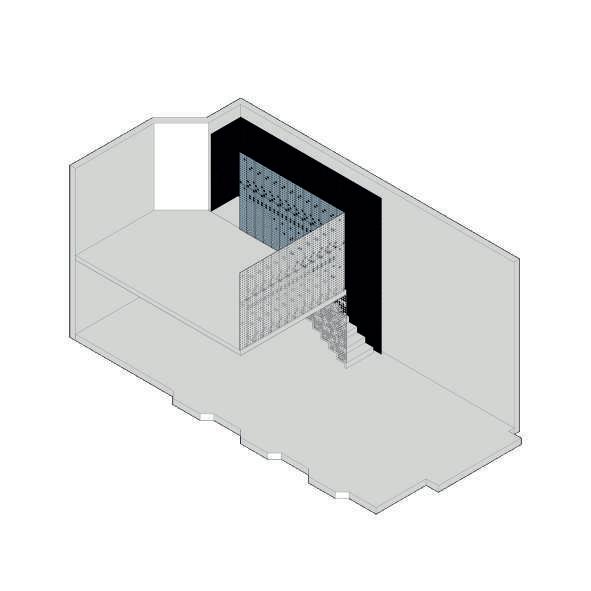

Piel
Definir niveles de privacidad
Judy Alayón MAD - junio 2023 - Módulo de Diseño de Interiores
Plantas estado rehabilitado
Planta primera | Estado rehabilitado
Plantas estado rehabilitado amueblado
Edificio colindante
Acera
Acera
Muro medianero
colindante
Judy Alayón MAD - junio 2023 - Módulo de Diseño de Interiores
Planta primera | Estado rehabilitado amueblado
Sección D-D´ | Estado rehabilitado
Secciones estado rehabilitado
Judy Alayón
Sección D-D´ | Estado rehabilitado esc. 1:50
Judy Alayón MAD - junio 2023 - Módulo de Diseño de Interiores
Judy Alayón MAD - junio 2023 - Módulo de Diseño de Interiores

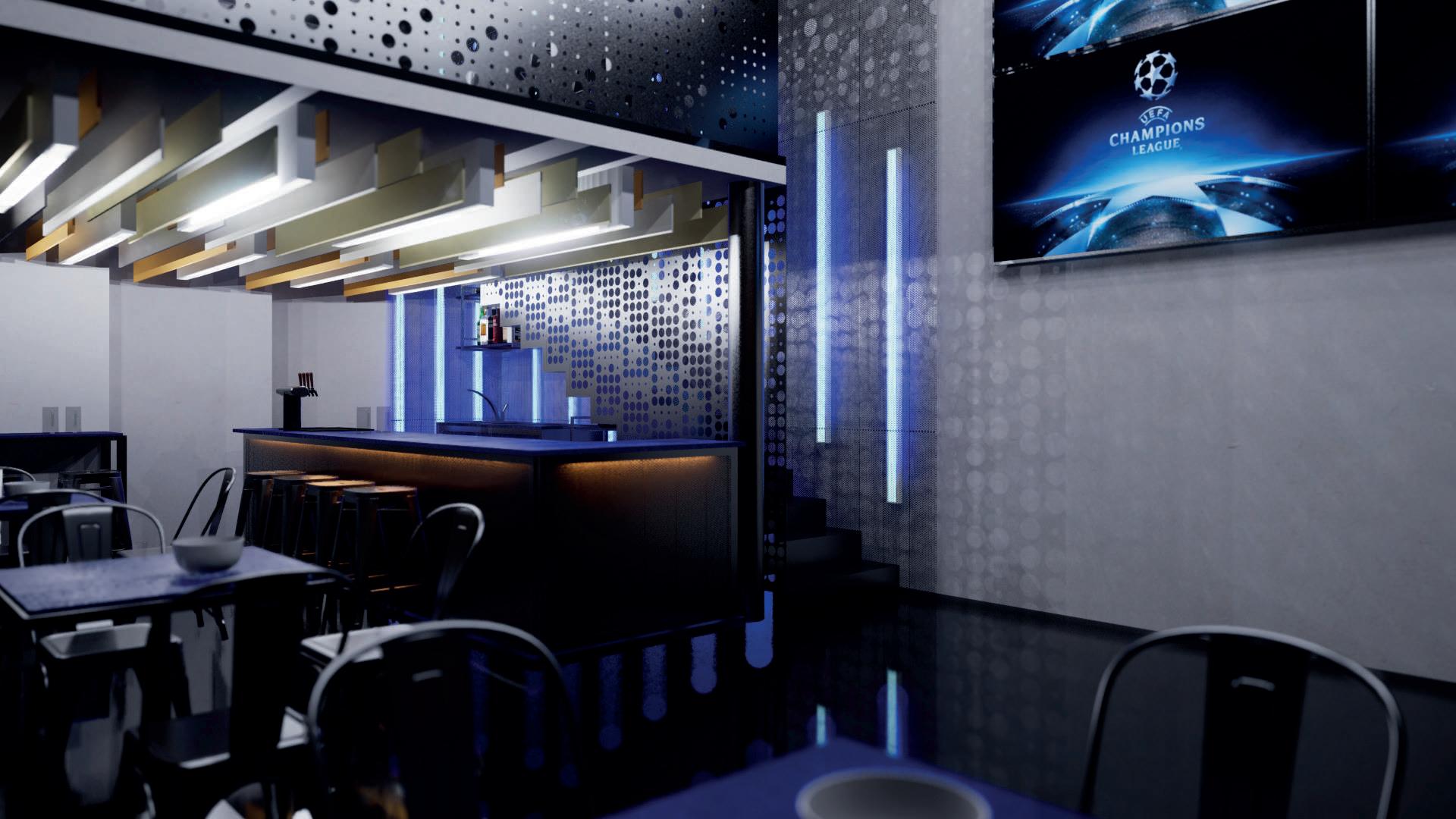

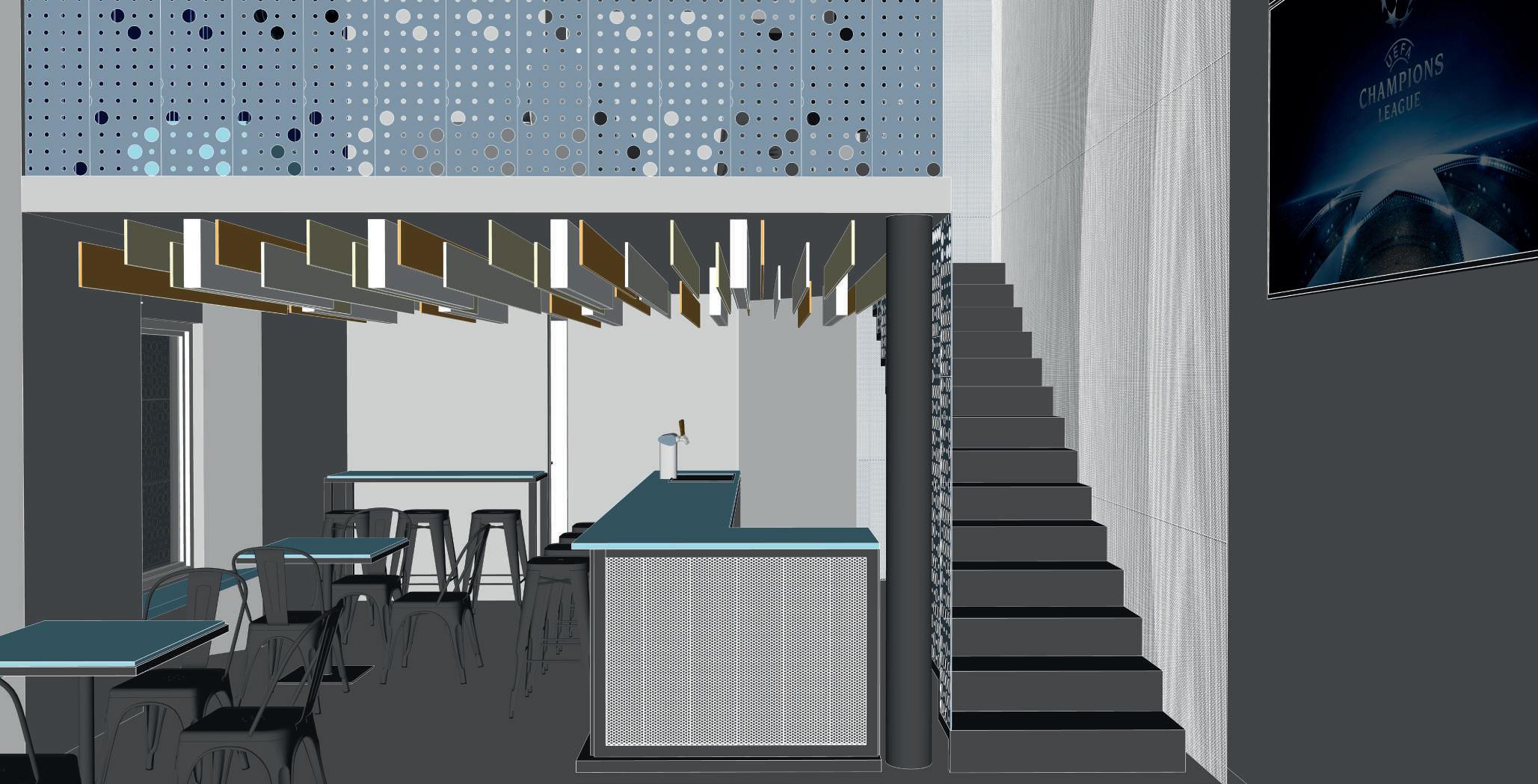

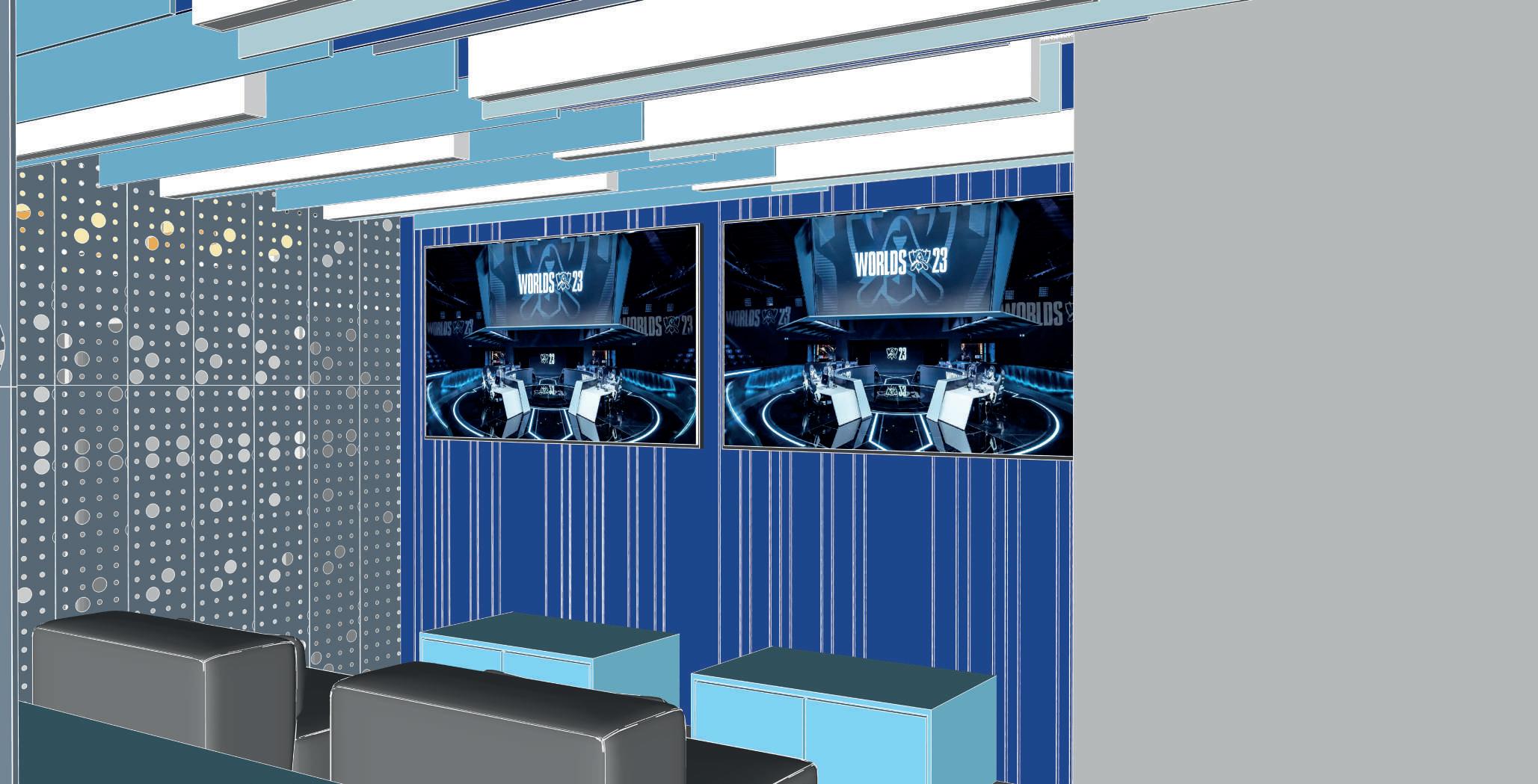

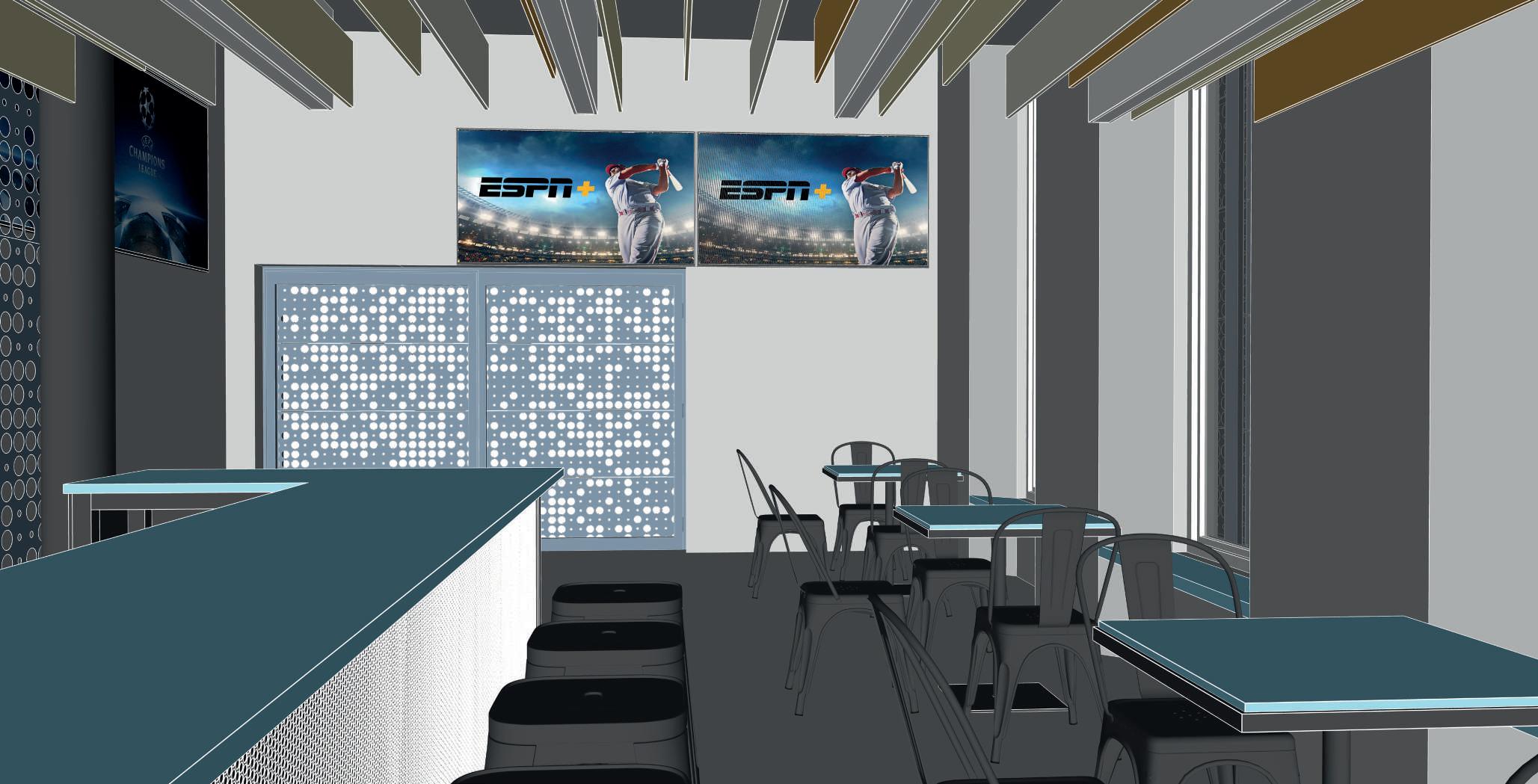

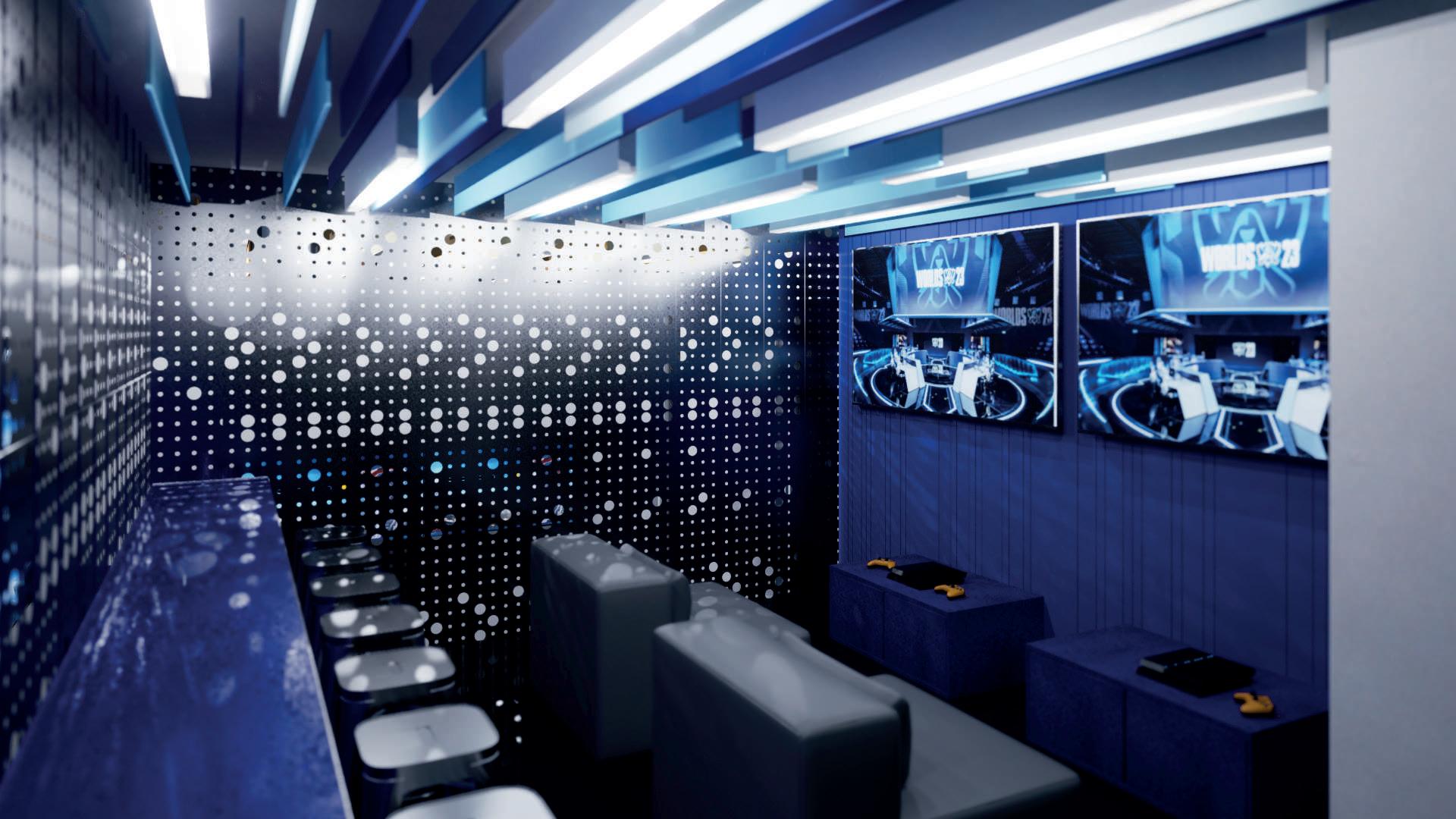

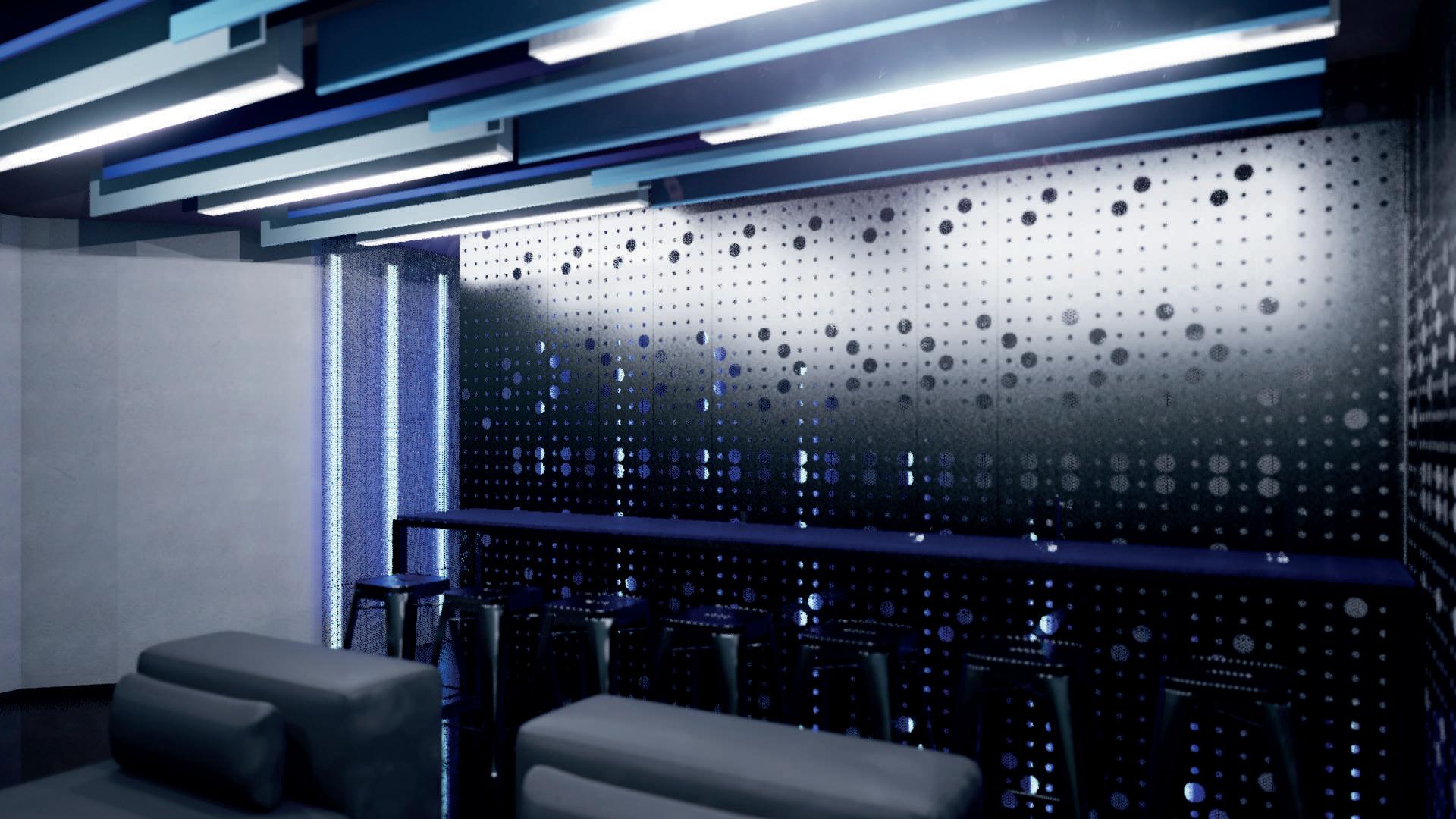

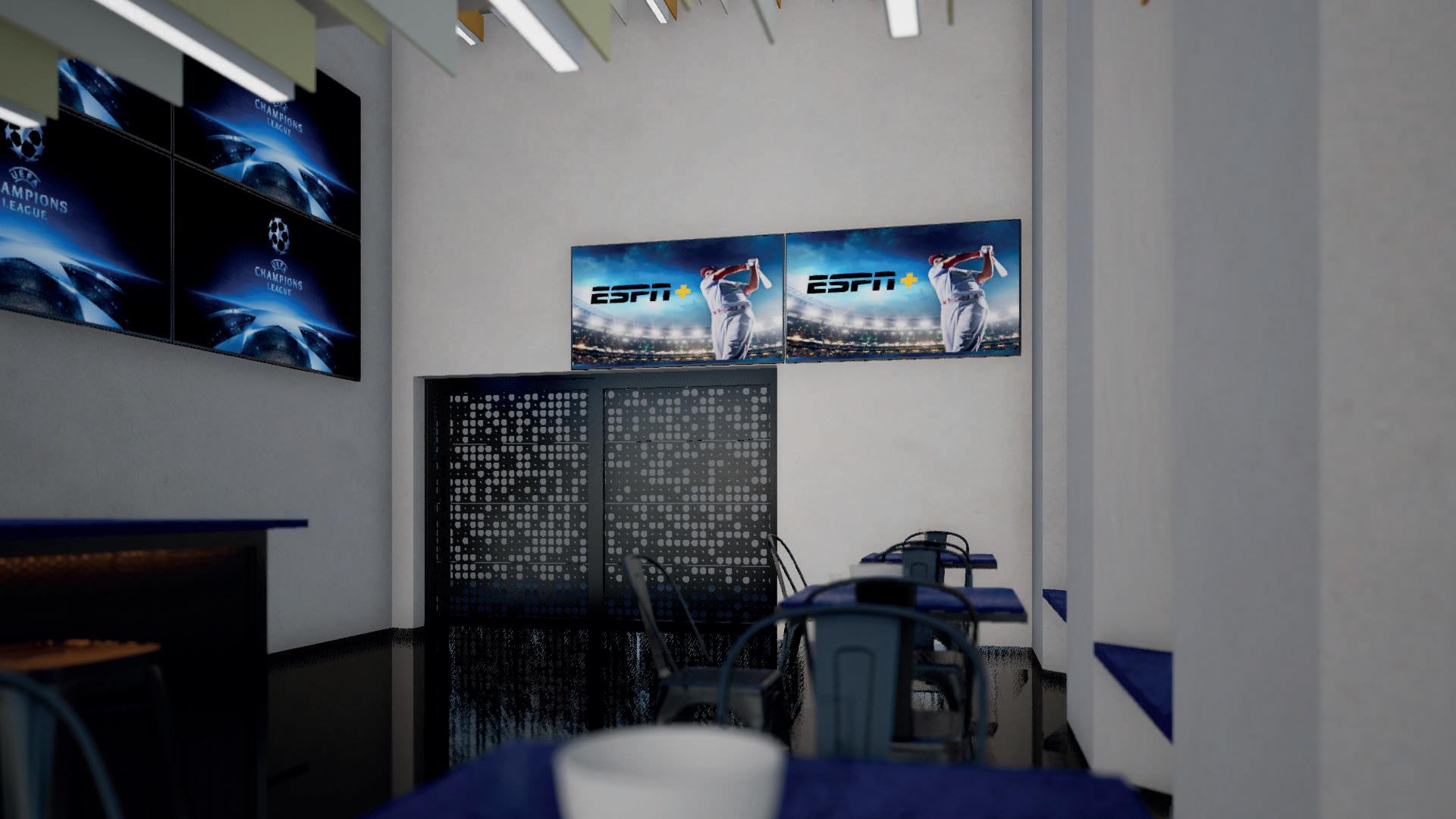

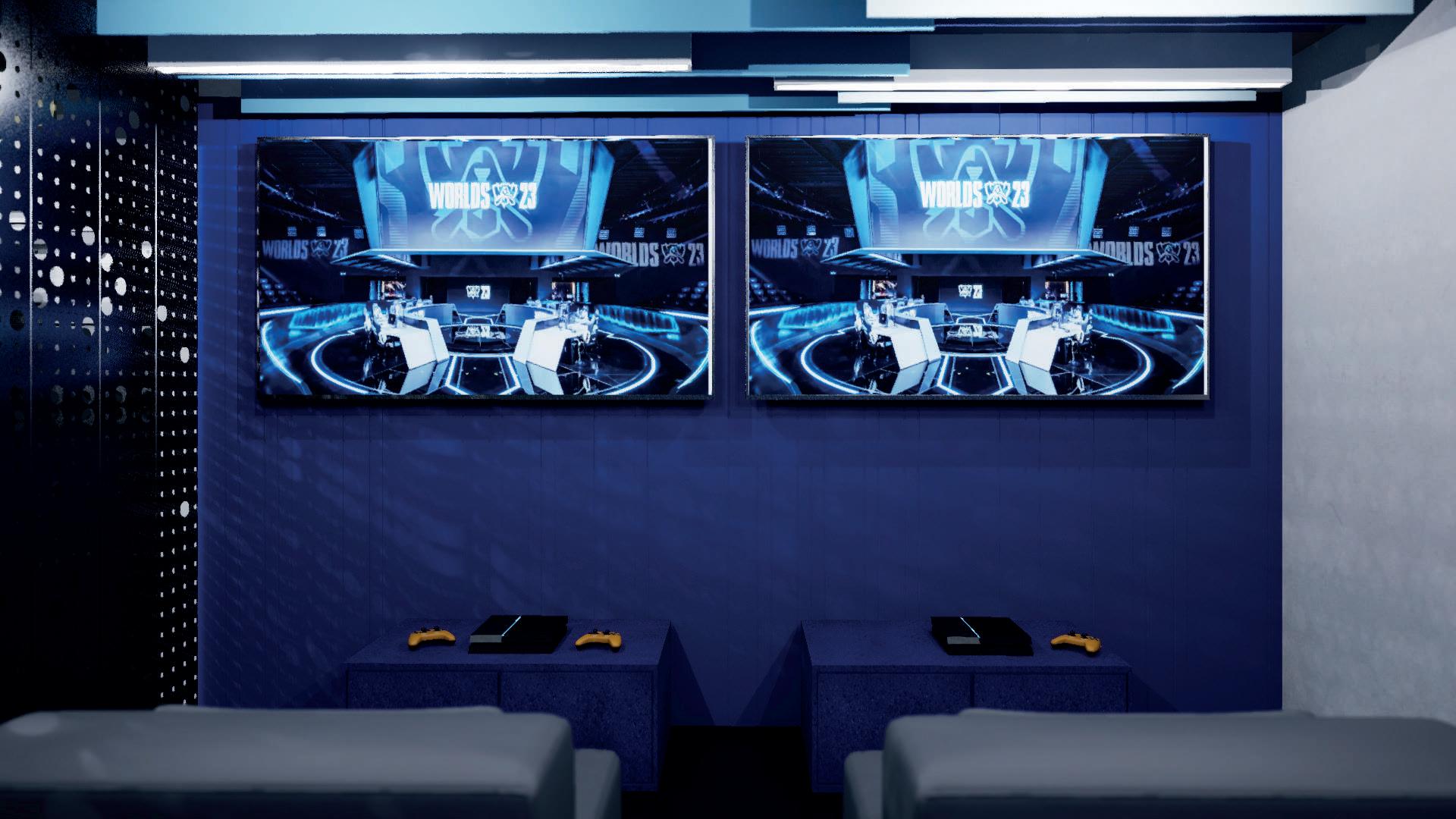

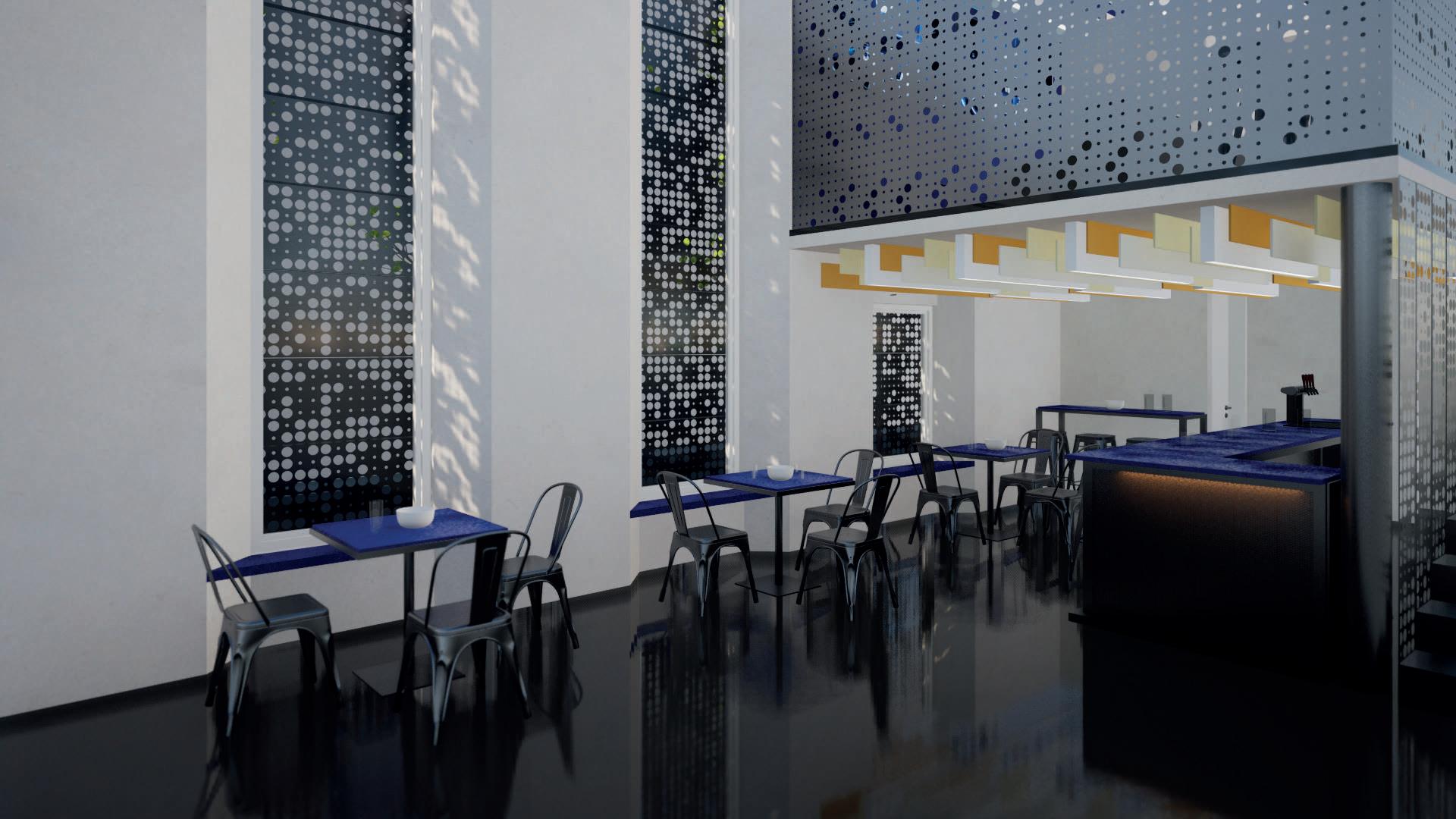

Renders
