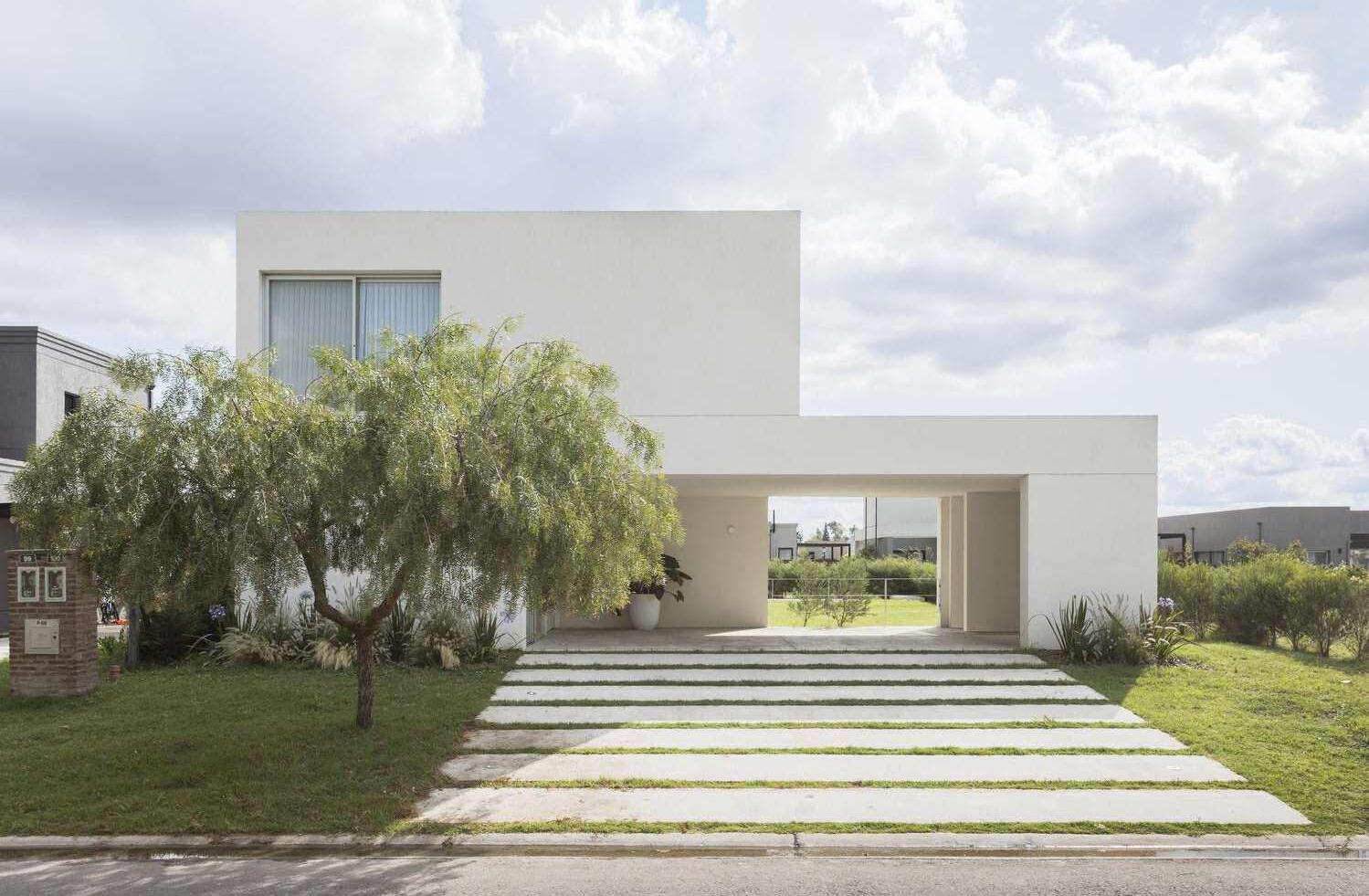

La Casa en Santa Emilia, ubicada en un barrio cerrado de Villa Rosa, se organiza de manera compacta, separando las áreas públicas y privadas de forma funcional.

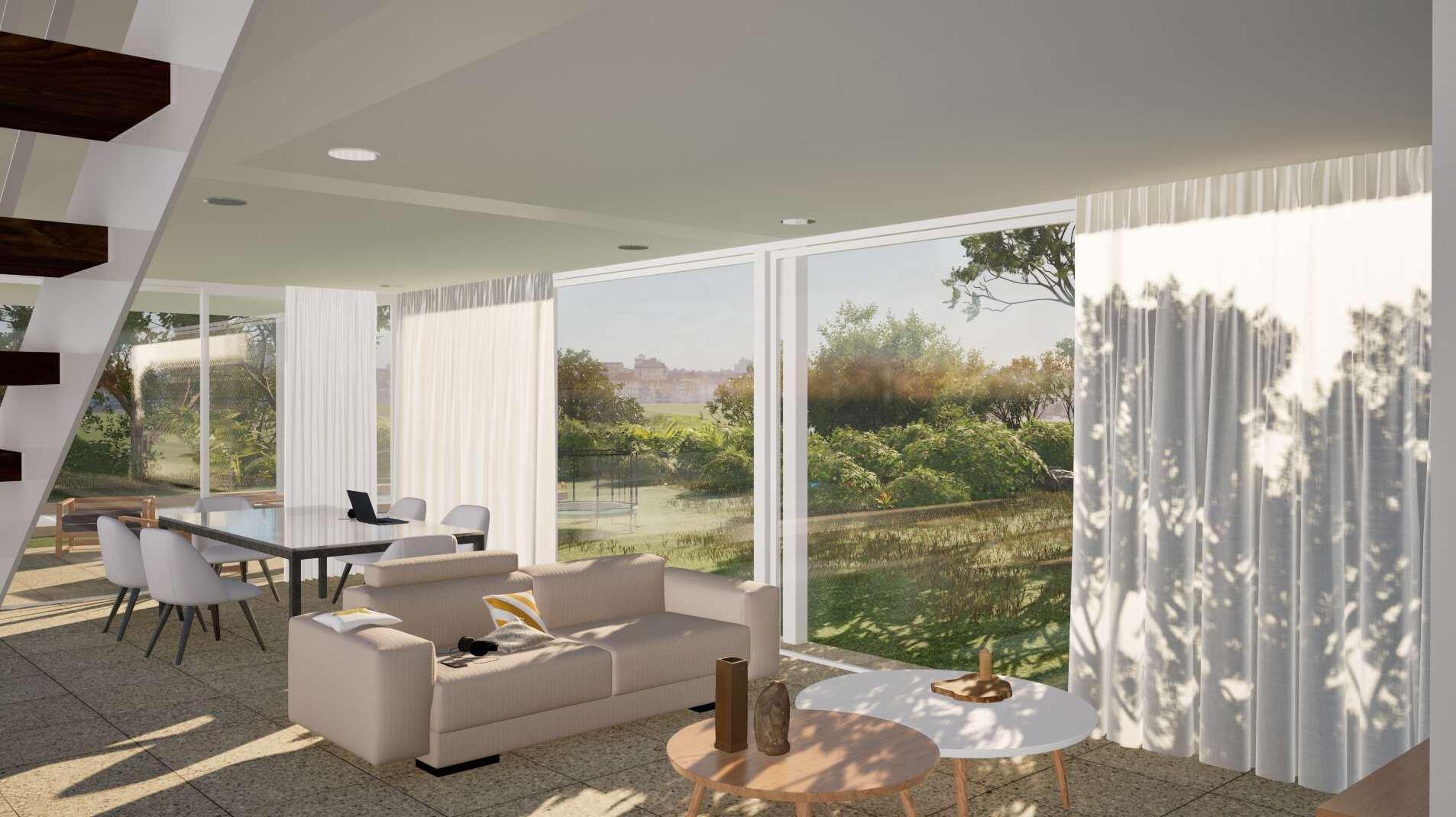

La planta baja se articula en torno a un amplio estar comedor, con grandes ventanales que permiten la conexión visual con el exterior y aprovechan la luz natural.
El diseño emplea materiales sencillos como hormigón con encofrados de madera de saligna y ladrillo hueco, lo que asegura el confort térmico sin recurrir a técnicas complejas. La estructura ligera, con pilares metálicos y ventanas de aluminio, se adapta tanto a las condiciones del sitio como a los límites presupuestarios, logrando una arquitectura eficiente y armoniosa dentro del entorno residencial.
ÁREAS

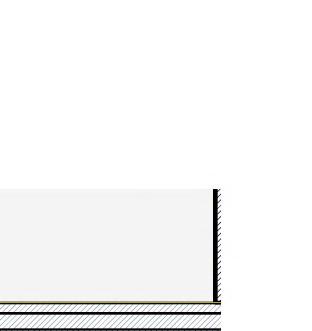

ESQUEMASA07ESQUEMA FUNCIONAL

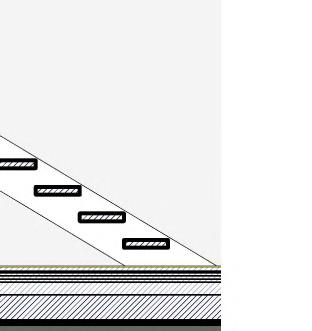

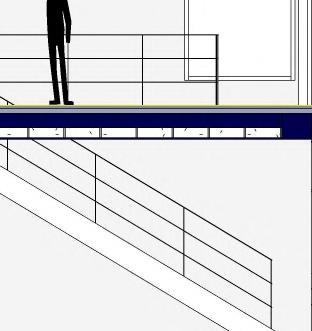

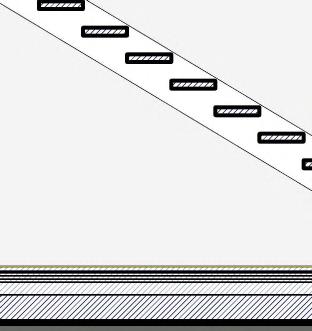

ACABADOSA08COTAS / ACABADOS 04 ACABADOSA09COTAS / ACABADOS 05 SECCIONESA10SECCIONES - TRANSVERSALES 05 SECCIONESA11SECCIÓN - LONGITUDINAL 05 SECCIONESA12SECCIÓN - ESCALERA

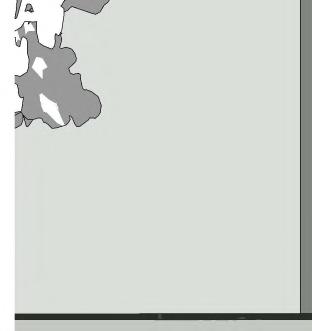

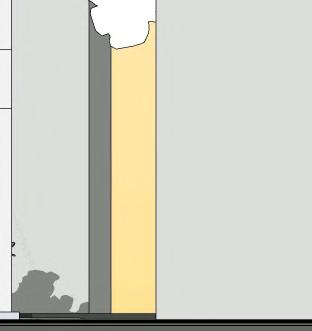

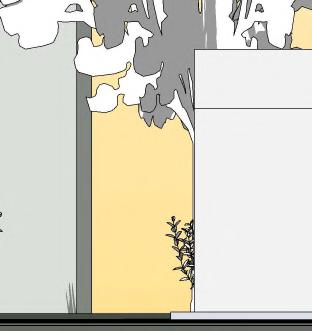

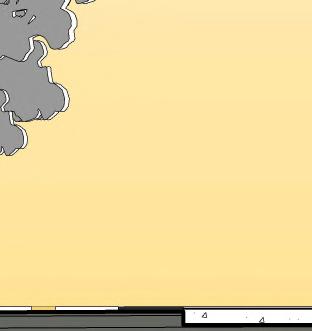

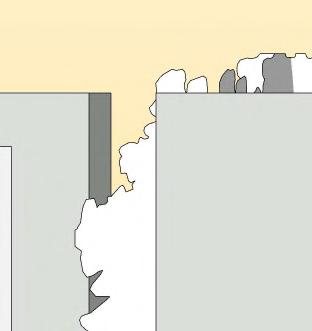

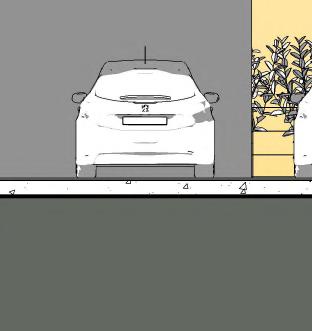

06 FACHADASA13FACHADAS
06 FACHADASA14FACHADAS 07 COCINAA15COCINA
07 COCINAA16COCINA

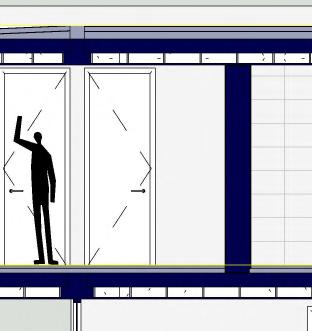

08 PUERTASA17CARPINTERÍA - PUERTAS
08 PUERTASA18CARPINTERÍA - PUERTAS
08 PUERTASA19CARPINTERÍA - PUERTAS
08 PUERTASA20CARPINTERÍA - PUERTAS
08 PUERTASA21CARPINTERÍA - PUERTAS
08 PUERTASA22CARPINTERÍA - PUERTAS
08 PUERTASA23CARPINTERÍA - PUERTAS
09 VENTANASA24CARPINTERÍA - VENTANAS
09 VENTANASA25CARPINTERÍA - VENTANAS
09 VENTANASA26CARPINTERÍA - VENTANAS
09 VENTANASA27CARPINTERÍA - VENTANAS
09 VENTANASA28CARPINTERÍA - VENTANAS

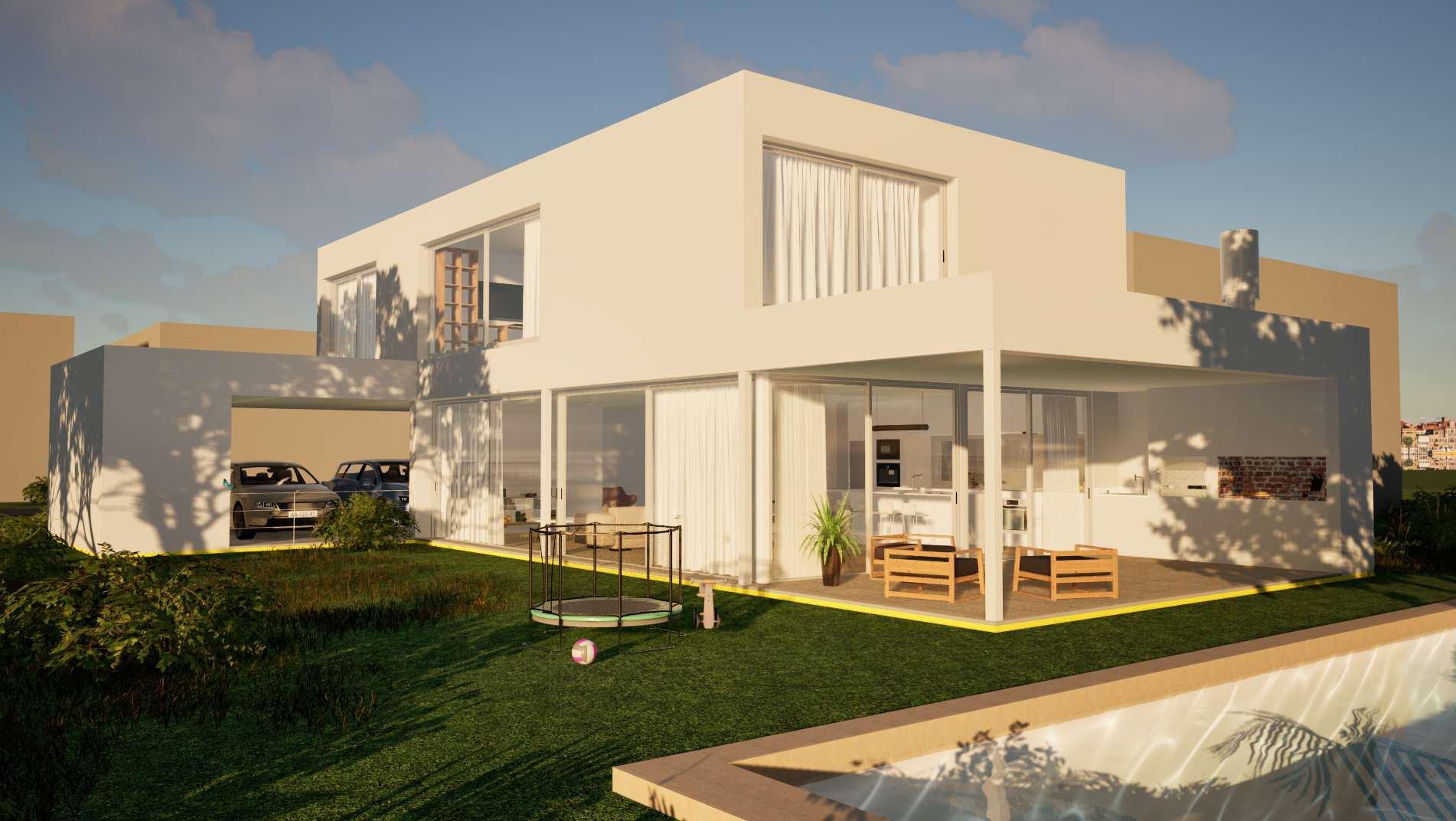

10 RENDERSA29VISTA EXTERNA

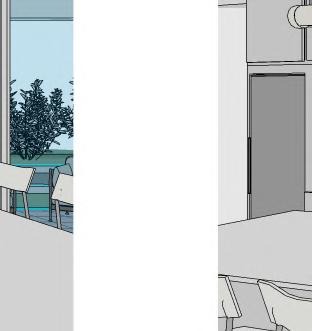

10 RENDERSA30VISTA INTERNA
10 RENDERSA31VISTA INTERNA
10 RENDERSA32VISTA INTERNA
10 RENDERSA33VISTA EXTERNA

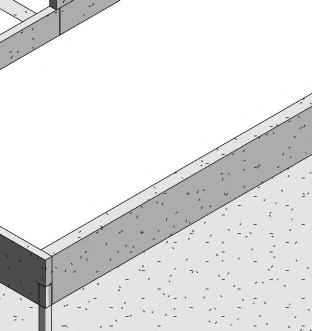

11 ESTRUCTURAA34PLANTAS

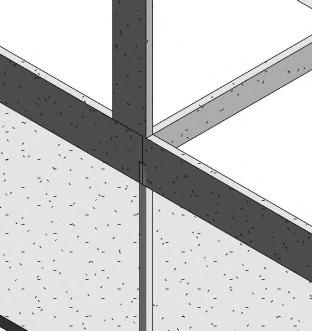

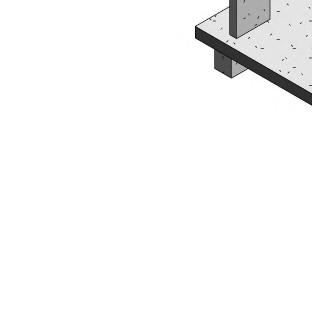

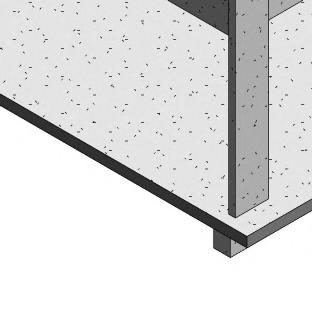

11 ESTRUCTURAA35ISOMETRÍAS
12 INSTALACIONES AF/ACA36PLANTAS
12 INSTALACIONES AF/ACA37ISOMETRÍAS
ÁREAS
ACCESO
BAÑO
CIRCULACIÓN
COCHERA
COCINA
COMEDOR
DEPOSITO
DESPENSA
GALERIA
HALL
LIVING
PISCINA
PLAYROOM
ÁREAS
BAÑO
CIRCULACIÓN
DORMITORIO
ESTUDIO
LAVADERO
PATIO
SUITE
VESTIDOR
HABITACIONES
NúmeroNombreÁreaCOEFICIENTE_SUPRecuento
CSA +00 PB
PB01COCHERA30.38 m²100%1
PB01ACCESO7.71 m²100%1
PB02PLAYROOM10.44 m²100%1
PB03HALL8.51 m²100%1
PB04BAÑO3.55 m²100%1
PB05DESPENSA4.57 m²100%1
PB06COCINA18.18 m²100%1
PB07LIVING18.80 m²100%1
PB07COMEDOR18.38 m²100%1
PB08GALERIA27.69 m²100%1
PB09BAÑO2.37 m²100%1
PB10DEPOSITO6.01 m²100%1
PBEC01CIRCULACIÓN9.55 m²100%1
CSA +01
PA01DORMITORIO12.25 m²100%1
PA02DORMITORIO12.48 m²100%1
PA03LAVADERO3.94 m²100%1
PA04PATIO7.15 m²100%1
PA05BAÑO5.19 m²100%1
PA06VESTIDOR12.12 m²100%1
PA07SUITE16.95 m²100%1
PA08ESTUDIO13.30 m²100%1
PA09BAÑO4.52 m²100%1
PAEC01CIRCULACIÓN19.45 m²100%1
TOTAL SUP. ÚTIL273.47 m²
ZONIFICACIÓN DE ÁREAS
CIRCULACIÓN
EXTERIOR
PRIVADA
SERVICIO
SOCIAL
ZONIFICACIÓN DE ÁREAS
CIRCULACIÓN
PRIVADA
SERVICIO
SOCIAL
2
Pintura blanca
Revestimiento
Marca de tipoTipoUnidades
P01P01_80x250cm4
P02P02_75x250cm5
PMC01PMC01_121x254cm1
PMC02PMC02_262x254cm1
PMC03PMC03_476x254cm1
PMC04PMC04_478x254cm1
PMC05PMC05_349x254cm1
PMC06PMC06_298x254cm1
PMC07PMC07_156x244cm1
Total general: 16
CNT_VENTANAS
Marca de tipoTipoUnidades
V0190 x 250 cm1
V023900 x 970mm1
V031600 x 2500mm1
VMC01VMC01_269x200cm1
VMC02VMC02_322x200cm1
VMC03VMC03_465x200cm1
VMC04VMC04_357x200cm1
VMC05VMC05_130x545cm1
