DALI
75

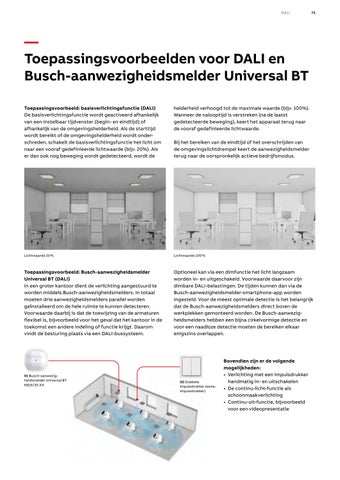

— Toepassingsvoorbeelden voor DALI en Busch-aanwezigheidsmelder Universal BT Toepassingsvoorbeeld: basisverlichtingsfunctie (DALI) De basisverlichtingsfunctie wordt geactiveerd afhankelijk van een instelbaar tijdvenster (begin- en eindtijd) of afhankelijk van de omgevingshelderheid. Als de starttijd wordt bereikt of de omgevingshelderheid wordt onder schreden, schakelt de basisverlichtingsfunctie het licht om naar een vooraf gedefinieerde lichtwaarde (bijv. 20%). Als er dan ook nog beweging wordt gedetecteerd, wordt de
helderheid verhoogd tot de maximale waarde (bijv. 100%). Wanneer de nalooptijd is verstreken (na de laatst gedetecteerde beweging), keert het apparaat terug naar de vooraf gedefinieerde lichtwaarde.
Lichtwaarde 20 %
Lichtwaarde 100 %
Toepassingsvoorbeeld: Busch-aanwezigheidsmelder Universal BT (DALI) In een groter kantoor dient de verlichting aangestuurd te worden middels Busch-aanwezigheidsmelders. In totaal moeten drie aanwezigheidsmelders parallel worden geïnstalleerd om de hele ruimte te kunnen detecteren. Voorwaarde daarbij is dat de toewijzing van de armaturen flexibel is, bijvoorbeeld voor het geval dat het kantoor in de toekomst een andere indeling of functie krijgt. Daarom vindt de besturing plaats via een DALI-bussysteem.
Optioneel kan via een dimfunctie het licht langzaam worden in- en uitgeschakeld. Voorwaarde daarvoor zijn dimbare DALI-belastingen. De tijden kunnen dan via de Busch-aanwezigheidsmelder-smartphone-app worden ingesteld. Voor de meest optimale detectie is het belangrijk dat de Busch-aanwezigheidsmelders direct boven de werkplekken gemonteerd worden. De Busch-aanwezig heidsmelders hebben een bijna cirkelvormige detectie en voor een naadloze detectie moeten de bereiken elkaar enigszins overlappen.
01 Busch-aanwezig heidsmelder Universal BT 6819/35-XX
Bij het bereiken van de eindtijd of het overschrijden van de omgevingslichtdrempel keert de aanwezigheidsmelder terug naar de oorspronkelijk actieve bedrijfsmodus.
02 Dubbele impulsdrukker (serieimpulsdrukker)
Bovendien zijn er de volgende mogelijkheden: • Verlichting met een impulsdrukker handmatig in- en uitschakelen • De continu-licht-functie als schoonmaakverlichting • Continu-uit-functie, bijvoorbeeld voor een videopresentatie
