EN ERG I EMANAG EM ENT
283

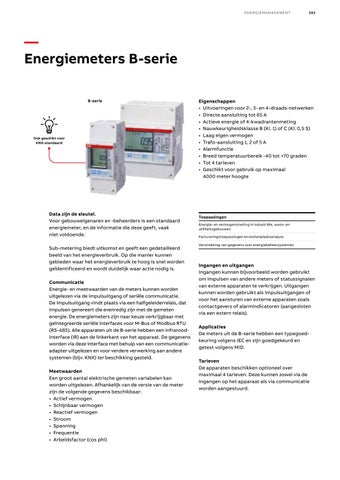

— Energiemeters B-serie B-serie
Ook geschikt voor KNX-standaard
Data zijn de sleutel. Voor gebouweigenaren en -beheerders is een standaard energiemeter, en de informatie die deze geeft, vaak niet voldoende. Sub-metering biedt uitkomst en geeft een gedetailleerd beeld van het energieverbruik. Op die manier kunnen gebieden waar het energieverbruik te hoog is snel worden geïdentificeerd en wordt duidelijk waar actie nodig is. Communicatie Energie- en meetwaarden van de meters kunnen worden uitgelezen via de impulsuitgang of seriële communicatie. De impulsuitgang vindt plaats via een halfgeleiderrelais, dat impulsen genereert die evenredig zijn met de gemeten energie. De energiemeters zijn naar keuze verkrijgbaar met geïntegreerde seriële interfaces voor M-Bus of Modbus RTU (RS-485). Alle apparaten uit de B-serie hebben een infraroodinterface (IR) aan de linkerkant van het apparaat. De gegevens worden via deze interface met behulp van een communicatie adapter uitgelezen en voor verdere verwerking aan andere systemen (bijv. KNX) ter beschikking gesteld. Meetwaarden Een groot aantal elektrische gemeten variabelen kan worden uitgelezen. Afhankelijk van de versie van de meter zijn de volgende gegevens beschikbaar: • Actief vermogen • Schijnbaar vermogen • Reactief vermogen • Stroom • Spanning • Frequentie • Arbeidsfactor (cos phi)
Eigenschappen • Uitvoeringen voor 2-, 3- en 4-draads-netwerken • Directe aansluiting tot 65 A • Actieve energie of 4 -kwadrantenmeting • Nauwkeurigheidsklasse B (Kl. 1) of C (Kl. 0,5 S) • Laag eigen vermogen • Trafo-aansluiting 1, 2 of 5 A • Alarmfunctie • Breed temperatuurbereik -40 tot +70 graden • Tot 4 tarieven • Geschikt voor gebruik op maximaal 4000 meter hoogte
Toepassingen Energie- en vermogensmeting in industriële, woon- en utiliteitsgebouwen Factureringstoepassingen en kostenplaatsanalyse Verstrekking van gegevens voor energiebeheersystemen
Ingangen en uitgangen Ingangen kunnen bijvoorbeeld worden gebruikt om impulsen van andere meters of statussignalen van externe apparaten te verkrijgen. Uitgangen kunnen worden gebruikt als impulsuitgangen of voor het aansturen van externe apparaten zoals contactgevers of alarmindicatoren (aangesloten via een extern relais). Applicaties De meters uit de B-serie hebben een typegoed keuring volgens IEC en zijn goedgekeurd en getest volgens MID. Tarieven De apparaten beschikken optioneel over maximaal 4 tarieven. Deze kunnen zowel via de ingangen op het apparaat als via communicatie worden aangestuurd.
