OV E R Z I C H T S B R O C H U R E
MODUL AIRE DIN-RAIL COMPONENTEN

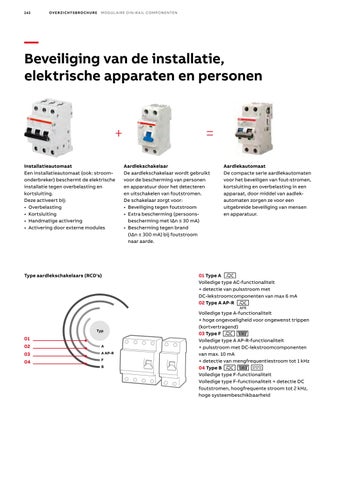

— Beveiliging van de installatie, elektrische apparaten en personen
+ Installatieautomaat Een installatieautomaat (ook: stroom onderbreker) beschermt de elektrische installatie tegen overbelasting en kortsluiting. Deze activeert bij: • Overbelasting • Kortsluiting • Handmatige activering • Activering door externe modules
Type aardlekschakelaars (RCD's)
Typ
01 02
A
03
A AP-R
04
F B B+
= Aardlekschakelaar De aardlekschakelaar wordt gebruikt voor de bescherming van personen en apparatuur door het detecteren en uitschakelen van foutstromen. De schakelaar zorgt voor: • Beveiliging tegen foutstroom • Extra bescherming (persoonsbescherming met IΔn ≤ 30 mA) • Bescherming tegen brand (IΔn ≤ 300 mA) bij foutstroom naar aarde.
Aardlekautomaat De compacte serie aardlekautomaten voor het beveiligen van fout-stromen, kortsluiting en overbelasting in een apparaat, door middel van aadlek automaten zorgen ze voor een uitgebreide beveiliging van mensen en apparatuur.
01 Type A Volledige type AC-functionaliteit + detectie van pulsstroom met DC-lekstroomcomponenten van max 6 mA 02 Type A AP-R Volledige type A-functionaliteit + hoge ongevoeligheid voor ongewenst trippen (kortvertragend) 03 Type F Volledige type A AP-R-functionaliteit + pulsstroom met DC-lekstroomcomponenten van max. 10 mA + detectie van mengfrequentiestroom tot 1 kHz 04 Type B Volledige type F-functionaliteit Volledige type F-functionaliteit + detectie DC foutstromen, hoogfrequente stroom tot 2 kHz, hoge systeembeschikbaarheid
