DATAFLUX
con collettore speciale per la trasmissione dei dati
POSTAZIONE SENZA AVVOLGICAVO
RISCHIO DI INCIAMPO DISORDINE
DANNI AL CAVO
I VANTAGGI DI UN AVVOLGICAVO
✓ PERMETTE DI RIAVVOLGERE IIL CAVO DEL PENDANT
✓ RIDUCE IL RISCHIO DI INCIAMPO
✓ NIENTE DISORDINE
✓ RIDUCE RISCHI DI DANNI AL CAVO
Numero piste 1 ÷ 25 6/12/24
Materiale Ottone / Bronzo fosforoso Lega d’oro
Portata massima
Rigidità dielettrica
Resistenza d’isolamento
a 50/60Hz
at 60Hz

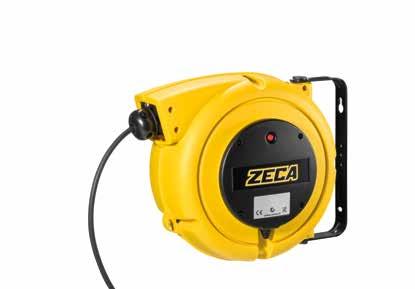

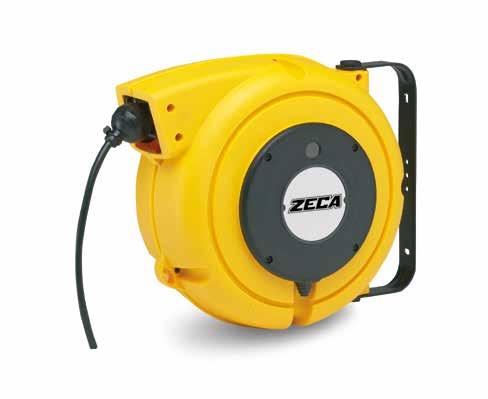

STRUTTURAIN PLASTICA
67 IP65

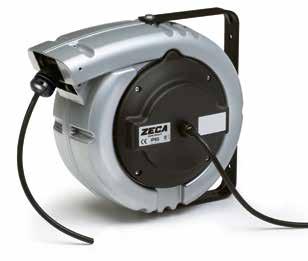

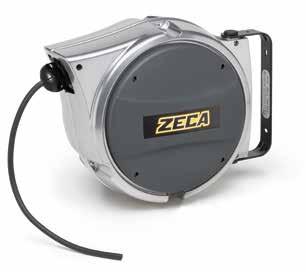

STRUTTURA
97 IP42
47 IP42 AL41/71205 IP42
CARATTERISTICHE TECNICHE
COLLETTORE
• 6/12/24 piste, Portata massima 2A, Max 48V.
• Anelli e spazzole in lega d’oro.
• Elevatissima affidabilità e durata.
• Bassissima coppia di attrito.
• Rigidità dielettrica: 500 Vca a 60 Hz.
• Resistenza d’isolamento:> 1000 MΩ/ 500 Vcc.
• Rumore: < 100 mΩ a 6 Vcc e 50 mA (a 5 g/min.).
■ OPTIONAL
ART. 953 - Bocca a rulli per avvolgitore serie 67. Indispensabile per le applicazioni a soffitto.
CAVO
• Rivestimento esterno: mescola in PUR/TPE particolarmente flessibile resistente all’abrasione, all’olio ed ai refrigeranti.
• Privo di silicone.
• Senza alogeni (conforme a EN 50267-2-1).
• Senza piombo (conforme a 2011/65/EU ROHS-II)
• Conduttori raggruppati in fasci, cordati a passo corto, ottimizzati per una ottima resistenza alla torsione.
• Adatto per posa mobile (raggio di curvatura ridotto).
SERIE
SERIE
SERIE

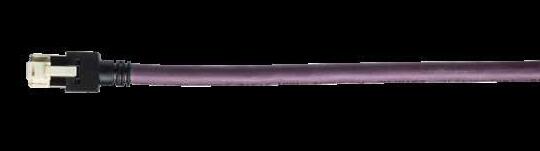

* Cavo CAT6, velocità di trasmissione dati 1Gb/s
Raggio di curvatura: 5 x d
Bend radius: 5 x d
Temperatura: da -35°C a +100°C
Temperature: -35°C to +100°C
Conduttore: trefolo a fili fini in rame nudo, in esecuzione ad elevata resistenza alla flessione (Conforme a DIN EN 60228)
Conductor: stranded conductor in especially bending-resistant design consisting of bare copper wires (following DIN EN 60228)
Isolamento dei conduttori: mescola in TPE ad elevate proprietà meccaniche
Core insulation: mechanically high-quality TPE mixture.
Cordatura: conduttori raggruppati a fasci, cordati a passo corto intorno a un’anima altamente resistente alla trazione
Core structure: cores wound in bundles which are then wound around a high tensile strength centre element
Identificazione:
• Sezioni < 0,752mm: colorazione conduttori secondo DIN 47100
• Sezioni ≥ 0,752mm: conduttori neri numerati, un conduttore giallo-verde
• Core identification: Cores < 0,752mm: colour code in accordance with DIN 47100.
• Cores ≥ 0,752mm: black cores with white numerals, one core green-yellow
Rivestimento esterno: mescola di base in TPE a basso coefficiente d’attrito, particolarmente flessibile. Colore: blu acciaio (RAL 5011).
Outer jacket: low-adhesion, extremely abrasion-resistant and highly flexible TPE mixture. Colour: steel-blue (RAL 5011)
Tensione nominale: 300/500V (Conforme a DIN VDE 0298-3)
Nominal voltage: 300/500 V (following DIN VDE 0298-3)
Tensione prova: 2000V (Conforme DIN EN 50395)
Testing voltage: 2000 V (following DIN EN 50395)
Resistenza ai raggi UV: elevata
UV resistance: high
Resistenza all’olio: resistente all’olio (Conforme a DIN EN 60811-404), anche biologico (Conforme a VDMA 24568) con Plantacut 8 S-MB della DEA), Classe 4
Oil resistance: oil resistant (following DIN EN 60811404), bio-oil resistant (following VDMA 24568 with Plantocut 8 S-MB tested by DEA), Class 4
Privo di silicone: privo di silicone che potrebbe influire sui processi di verniciatura (Conforme a PV3.10.7 – aggiornata al 1992)
Silicone-free: free from silicone which can affect paint adhesion (following PV 3.10.7 – statusm 1992)
Senza alogeni: conforme DIN EN 60754
Halogen-free: following DIN EN 60754
Senza piombo: conforme a 2011/65/EU (RoHS-II)
Lead-free: following 2011/65/EU (RoHS-II)
Raggio di curvatura: 12,5 x d
Bend radius: 12,5 x d
Temperatura: da -20°C a +70°C
Temperature: -20°C to +70°C
Conduttore: trefolo a fili fini in rame nudo, in esecuzione ad elevata resistenza alla flessione (Conforme a DIN EN 60228)
Conductor: stranded conductor in especially bending-resistant design consisting of bare copper wires (following DIN EN 60228).
Isolamento dei conduttori: secondo specifiche per i sistemi Bus
Core insulation: according to bus specification
Cordatura: secondo specifiche per i sistemi Bus
Core structure: according to bus specification
Identificazione: secondo specifiche per i sistemi Bus
Core identification: according to bus specification
Schermatura integrale: schermatura in fili di rame stagnato intrecciati, resistente alle flessioni. Copertura lineare circa 55% ottica circa 80%
Overall shield Bending-resistant braiding made of tinned copper wires. Coverage approx. 55 % inear, approx. 80 % optical
Rivestimento esterno: mescola di base in PUR a basso coefficiente d’attrito, particolarmente flessibile, adatta all’impiego in catena portacavi. (Conforme a DIN EN 50363-10-2). Colore: viola (simile a RAL 4001)
Outer jacket Low-adhesion, highly abrasion-resistant PUR mixture, adapted to suit the requirements in e-chains® (following DIN EN 50363-10-2). Colour: Red lilac (similar to RAL 4001)
Tensione nominale: 50 V
Nominal voltage: 50 V
Tensione di prova: 500 V
Testing voltage: 500 V
Resistenza ai raggi UV: media
UV resistance: medium
Resistenza all’olio: resistente all’olio (Conforme a DIN EN 50363-10-2), Classe 3
Oil resistance: oil-resistant (following DIN EN 5036310-2), Class 3.
Non propagante la fiamma:
Norme IEC 60332-1-2, CEI 20-35, FT-1, VW-1
Flame retardant: according to IEC 60332-1-2, CEI 20-35, FT1, VW-1
Privo di silicone: privo di silicone che potrebbe influire sui processi di verniciatura
(Conforme a PV3.10.7 – aggiornata al 1992)
Silicone-free: free from silicone which can affect paint adhesion (following PV 3.10.7 – statusm 1992)
Senza alogeni: conforme DIN EN 60754
Halogen-free: following DIN EN 60754
Senza piombo: Conforme a 2011/65/EU (RoHS-II)
Lead-free: following 2011/65/EU (RoHS-II)
CAVO CF9
CAVO CFBUS
Raggio di curvatura: 5 x d
Bend radius: 5 x d
Temperatura: da -35°C a +100°C
Temperature: -35°C to +100°C
Conduttore: trefolo a fili fini in rame nudo, in esecuzione ad elevata resistenza alla flessione (Conforme a DIN EN 60228)
Conductor: stranded conductor in especially bending-resistant design consisting of bare copper wires (following DIN EN 60228).
Isolamento dei conduttori: mescola in TPE ad elevate proprietà meccaniche
Core insulation: mechanically high-quality TPE mixture.
Cordatura: conduttori raggruppati a fasci, cordati a passo corto intorno a un’anima altamente resistente alla trazione
Core structure: cores wound in bundles which are then wound around a high tensile strength centre element.
Identificazione:
• Sezioni < 0,752mm: colorazione conduttori secondo DIN 47100
• Sezioni ≥ 0,752mm: conduttori neri numerati, un conduttore giallo-verde
Core identification:
• Cores < 0,752mm: colour code in accordance with DIN 47100.
• Cores ≥ 0,752mm: black cores with white numerals, one core green-yellow.
Rivestimento intermedio: mescola di base in TPE a basso coefficiente d’attrito
Inner jacket: TPE mixture, adapted to suit the requirements in e-chains®
Schermatura integrale: schermatura in fili di rame stagnato intrecciati, estremamente resistente alle flessioni
Extremely bending-resistant braiding made of tinned copper wires
Rivestimento esterno: mescola di base in TPE a basso coefficiente d’attrito, particolarmente flessibile.
COLORE: blu acciaio (RAL 5011)
Outer jacket: low-adhesion, extremely abrasion-resistant and highly flexible TPE mixture. Colour: steel-blue (RAL 5011)
Tensione nominale: 300/500 V (Conforme a DIN VDE 0298-3)
Nominal voltage: 300/500 V (following DIN VDE 0298-3)
Tensione di prova: 2000 V (Conforme DIN EN 50395)
Testing voltage: 2000 V (following DIN EN 50395)
Resistenza ai raggi UV: elevata
UV resistance: high
Resistenza all’olio: resistente all’olio (Conforme a DIN EN 60811-404), anche biologico (Conforme a VDMA 24568) con Plantacut 8 S-MB della DEA), Classe 4
Oil resistance: oil resistant (following DIN EN 60811-404), bio-oil resistant (following VDMA 24568 with Plantocut 8 S-MB tested by DEA), Class 4
Privo di silicone: privo di silicone che potrebbe influire sui processi di verniciatura (Conforme a PV3.10.7 – aggiornata al 1992)
Silicone-free: free from silicone which can affect paint adhesion (following PV 3.10.7 – statusm 1992)
Senza alogeni: conforme DIN EN 60754
Halogen-free: following DIN EN 60754
Senza piombo: Conforme a 2011/65/EU (RoHS-II)
Lead-free: following 2011/65/EU (RoHS-II)
Zeca has the right to make changes on the products for the sake of technical improvements or for any constructive or commercial requirements.
CAVO CF10
