JG_AF_ZaqueuBatista_Pranchas by Zaqueu Batista

PERSPECTIVA 01

Acesso principal partindo da AV Giovanni Gronchi

MEMORIAL JUSTIFICATIVO

Situado na Av Geovanni Gronchi em um terreno que antes abrigava quadras de futebol, o centro comunitário jardim Colombo possui um programa rico em atividades cultuais e esportivas O equipamento conta com teatro com mais de 300 lugares, cinema, piscina semi-olímpica, quadra poliesportiva, oficinas de curso e entre outras atividades Conforme o terreno está na cota muito superior ao Colombo o edifício se implanta de forma del cada no lote tendo como objetivo reduzir o gabarito total e de forma a não se impor a favela Além disso, foi concentrado todo o programa em uma única lâmina, com a finalidade de livrar as visadas do terreno para com o Jd Colombo Para isso, o equipamento se divide em dois grupos, o subsolo e uma lâmina horizontal aérea estruturada em aço com dimensões totais de 30x 70m sob 4 apoios. O térreo l vre separara esse do s blocos e de forma estratégica serve de acolhimento e distribuição do público pelo programa, que também acessa a passarela de transposição a Rua das Goiabeiras na cota inferior O caráter urbano desse térreo se dá com o um café, implantado bem na be ra do decline que pega o por do sol e possui vistas para a favela bem como passarelas que ligam os planos de laje que cobrem o subsolo sendo poss vel enxergo-lo com os rasgos que elas possuem garantindo um passeio rico e cheio de experiências até a entrada principal além do piso em pedra portuguesa e espaços dedicados ao ócio e a permanência O subsolo foi instalado atividades com grande efeito antropodinâmico (vibrações e ruídos) como a piscina sala de artes circenses e tatame com exceção a plenária sala de aula e cinema Ele possui um pé direto duplo devido ao mezanino instalado para acomodação de cinema que a partir do foyer já é possível obser no nível superior e o vão central da lâmina de aço horizontal E se inicia no subsolo, e vai até o último pavimento da lâmina ho objetivo de trazer iluminação zenital e acomodar a circulação garantir uma transferência confortável agradável e fluida entre e primeiro pavimento da lâmina horizontal metálica do nível supe instalado a cozinha e refeitório, que separados por o vão centra sala de dança, bem como acessa alguma salas específicas do te forro de orquestra entre outros) Seguindo o fluxo do vão finalmente o segundo e último pavimento desse bloco q administração espaço de trabalho coletivo além do camarote d outras dependências dele Como o auditório do teatro vence primeiro pavimento, o piso abaixo se torna inacessível, com isso faixas desse piso, criando um novo vazio, entre o térreo e o gerando também um acesso e circulação de ar Esse último pa Sheds que garantem ventilação e iluminação cujo a fase tra voltadas para leste, capturando a luz da manhã e bloqueando a do dia

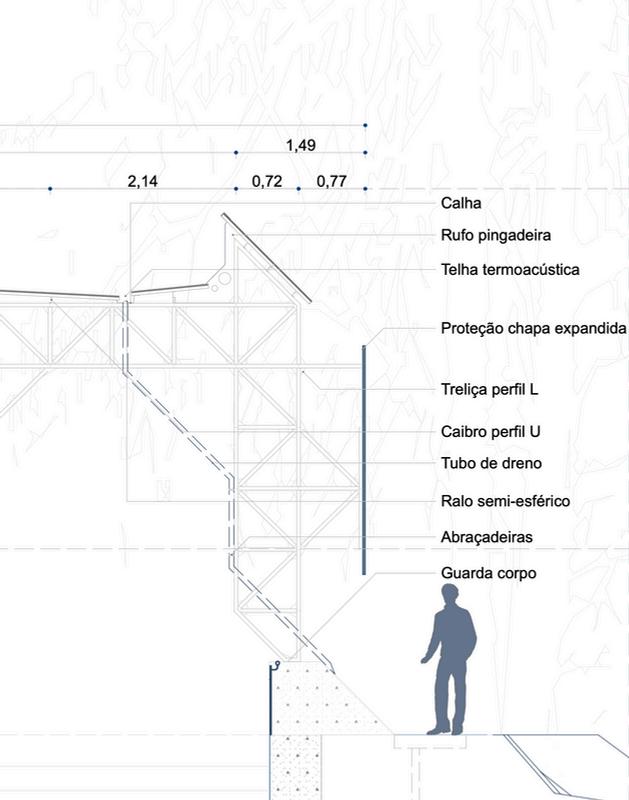

Por fim, essa lâmina é envelopada por uma pele vidro insufla projete o edifico da excesso de luz que a filtra perm tindo uma Está afastado a 1 6 para instalação do passadiço e circulaçã convicção de ar garantindo uma boa renovação de ar O subso paredes de concreto espessas, com 40cm, para combater os empuxo do solo Sob o térreo livre, com 4 apoios circulares de co 1 6m temos a lâmina horizontal de aço estruturada modularme treliças laterais cujo os montantes estão espaçados a cada 5 associados para melhor instalação O banzo inferior e superior po altura de 60cm tota e possui chapas de ligações soldada montantes verticais e dialogais da treliça Essas duas treliças se dois pilares circulares de concreto e vencem um vão central d 17m e 5m Transversalmente no 1º e no segundo piso temos um por uma sequência de vigas vagões espaçadas a cada 11 6 (d essas vigas são apoios para as peças de lajes alveolares prote 35cm, que possuem logo acima delas, um piso elevado para passa cabeamento e instalações do geral O auditório do teatro é estruturado em uma sequência de longarinas metálicas em perfil retangular que se apoiam na viga vagão do segundo pavimento e nas vigas vagões do primeiro pavimento sustentando a arquibancada que é reforçada com chapas metálicas dobradas que por sua vez é instalados os acentos A cobertura do segundo e último pavimento é feito com sheds que se apoiam em treliças metálicas com altura total de 1m , compostas de cantoneiras e barras circulares maciças. Por fim a estrutura da pele que envolve a lâmina é feito com tirantes que penduram os Spider que por sua vez fixa as peças de vidro Esse tirantes por fim descarregam no banzo superior das grandes treliças laterais
